EGS6414W - EGS6414T - EGS6414X - Plaque gaz ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque gaz encastrable
Marque	Electrolux
Modèles	EGS6414W, EGS6414T, EGS6414X
Dimensions (L x P)	594 x 510 mm
Nombre de brûleurs	4 (multi-couronne, semi-rapide x2, auxiliaire)
Alimentation électrique	220-240 V ~ 50-60 Hz
Alimentation gaz	Gaz naturel G20/G25 20/25 mbar (9 kW) ou GPL G30/G31 28-30/37 mbar (622/611 g/h) ou gaz de ville G130 8 mbar (8.8 kW)
Allumage	Automatique par bougie d'allumage, allumage manuel possible en cas de coupure de courant
Sécurité	Thermocouple de sécurité, arrêt automatique si flamme éteinte, verrouillage enfant (selon modèle)
Matériau de la surface	Acier inoxydable (EGS6414X), blanc (EGS6414W), titane (EGS6414T)
Puissance des brûleurs (gaz naturel)	Multi-couronne: 4.0 kW (min 1.4 kW); Semi-rapide: 2.0 kW (min 0.45 kW); Auxiliaire: 1.0 kW (min 0.33 kW)
Consommation électrique en veille	0.3 W
Entretien et nettoyage	Nettoyage régulier avec chiffon doux et détergent neutre; Ne pas utiliser de nettoyeur vapeur; Brûleurs non lavables au lave-vaisselle
Pièces détachées disponibles	Injecteurs, couronnes, chapeaux, thermocouple, bougie d'allumage, manettes
Réparabilité	Service après-vente agréé Electrolux; Utiliser uniquement des pièces d'origine
Efficacité énergétique	58.5% (selon EN 30-2-1)
Garantie	Voir livret de garantie fourni

FOIRE AUX QUESTIONS - EGS6414W - EGS6414T - EGS6414X ELECTROLUX

Comment allumer le brûleur ?

Enfoncez la manette et tournez-la vers la gauche jusqu'à la position d'alimentation maximale (triangle). Maintenez enfoncée 10 secondes pour chauffer le thermocouple. Relâchez et ajustez la flamme.

Que faire si aucune étincelle ne se produit ?

Vérifiez que la table de cuisson est branchée et que le fusible n'a pas disjoncté. Assurez-vous que le chapeau et la couronne du brûleur sont correctement positionnés. Si le problème persiste, contactez le service après-vente.

Pourquoi la flamme s'éteint après allumage ?

Le thermocouple n'est pas assez chaud. Maintenez la manette enfoncée jusqu'à 10 secondes après allumage. Si la flamme s'éteint encore, nettoyez la couronne et l'injecteur.

Quels diamètres de casseroles utiliser ?

Brûleur multi-couronne: 180-260 mm; Semi-rapide: 120-220 mm; Auxiliaire: 80-180 mm. Utilisez des récipients stables et centrés sur le brûleur.

Comment nettoyer la table de cuisson ?

Nettoyez après chaque usage avec un chiffon doux humide et un détergent neutre. Retirez immédiatement le plastique fondu ou le sucre. Pour l'inox, utilisez un produit spécifique. Ne lavez pas les brûleurs au lave-vaisselle.

Puis-je convertir la plaque au GPL ?

Oui, remplacez les injecteurs selon le tableau technique (réf. section 9.5). Ajustez le réglage minimal avec la vis de réglage. Collez la nouvelle plaque signalétique fournie.

Que faire si une odeur de gaz se dégage ?

Fermez immédiatement l'arrivée de gaz et éteignez toute flamme. N'actionnez aucun interrupteur électrique. Ventilez la pièce et contactez un professionnel qualifié.

Comment nettoyer la bougie d'allumage ?

La bougie d'allumage en céramique et l'électrode métallique doivent être propres. Essuyez délicatement avec un chiffon sec. Assurez-vous que les orifices de la couronne ne sont pas obstrués.

La flamme est jaune ou irrégulière, que faire ?

Nettoyez la couronne du brûleur et l'injecteur. Vérifiez que le chapeau est bien positionné. Si le problème persiste, la pression de gaz peut être inadaptée - contactez un technicien.

Comment entretenir la plaque périodiquement ?

Faites contrôler le tuyau d'arrivée de gaz et le régulateur de pression (si installé) par le service après-vente agréé. Nettoyez régulièrement les brûleurs et la surface.

MODE D'EMPLOI EGS6414W - EGS6414T - EGS6414X ELECTROLUX

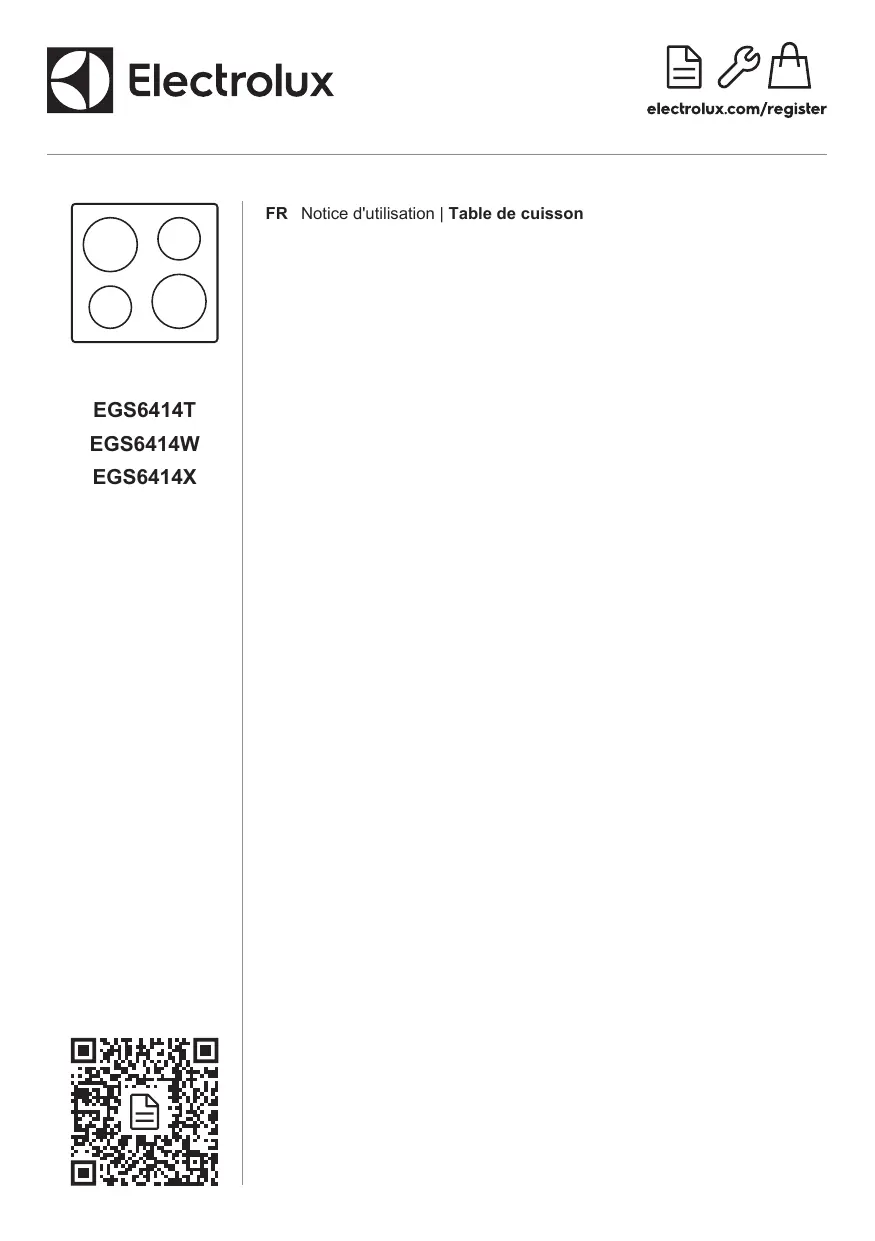

FR Notice d'utilisation | Table de cuisson

Bienvenue chez Electrolux ! Nous vous remercions d'avoir choisi l'un de nos appareils.

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur

le service et les réparations :

www.electrolux.com/support

Sous réserve de modifications.

TABLE DES MATIÈRES

1. INFORMATIONS DE SÉCURITÉ 2
2. CONSIGNES DE SÉCURITÉ 5
3. INSTALLATION 8 4. DESCRIPTION DE L'APPAREIL 12
4. UTILISATION QUOTIDIENNE 12
5. CONSEILS 14
6. ENTRETIEN ET NETTOYAGE 15
7. DÉPANNAGE 16 9. CARACTÉRISTIQUES TECHNIQUES 17
8. RENDEMENT ÉNERGÉTIQUE 19

1. INFORMATIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s'ils comprennent les risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important

et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.

Veillez à ce que les enfants ne jouent pas avec l'appareil. - Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement. - AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours d'utilisation et de refroidissement. - Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer. - Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

1.2 Sécurité générale

• Cet appareil est exclusivement destiné à un usage culinaire.
• Cet appareil est donc pour un usage domestique unique, dans un environnement intérieur.
• Cet appareil peut être utilisé dans les bureaux, les chambres d'hôtel, les chambres d'hôtes, les maisons d'hôtes de ferme et d'autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l'utilisation domestique.
• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Veillez à ne pas toucher les éléments chauffants.
• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'utilisez jamais d'eau pour éteindre le feu de cuisson. Éteignez l'appareil et couvrez les flammes, par exemple avec une couverture ignifuge ou un couvercle.
• AVERTISSEMENT : L'appareil ne doit pas être branché à l'alimentation en utilisant un appareil de connexion externe

comme un minuteur, ou branché à un circuit qui est régulièrement activé/désactivé par un fournisseur d'énergie.

• ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence.
• AVERTISSEMENT : Risque d'incendie : N'entreposez rien sur les surfaces de cuisson.
• Les objets métalliques tels que les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas être placés sur la surface de la table de cuisson car ils peuvent devenir chauds.
• N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.
• N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service après-vente/agréé ou un professionnel qualifié afin d'éviter tout danger.
• Si l'appareil est directement branché à l'alimentation électrique, installez un sectionneur avec une ouverture de contact. La déconnexion complète conforme aux conditions de surtension de catégorie III doit être garantie. Le câble de terre en est exclu.
• Lorsque vous acheminez le câble d'alimentation, assurez-vous qu'il n'entre pas en contact direct (par ex. en utilisant une gaine isolante) avec des parties pouvant atteindre des températures supérieures de 50°C à la température ambiante.
• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptés par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptés peut entraîner des accidents.

2. CONSIGNES DE SÉCURITÉ

Cet appareil est ajusté aux marchés

suivants : FR

2.1 Installation

AVERTISSEMENT !

L'appareil doit être installé uniquement par un professionnel qualifié.

AVERTISSEMENT !

Risque de blessure corporelle ou de dommages matériels.

Retirez l'intégralité de l'emballage. N'installez pas et ne branchez pas un appareil endommagé. Suivez scrupuleusement les instructions d'installation fournies avec l'appareil. Respectez l'espacement minimal requis par rapport aux autres appareils et éléments. Soyez toujours vigilant lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées. Isolez les surfaces découvertes à l'aide d'un matériau d'étanchéité pour éviter que la moisissure cause des gonflements. Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité. N'installez pas l'appareil à proximité d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci. Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler. Le dessous de l'appareil peut devenir très chaud. Installez un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

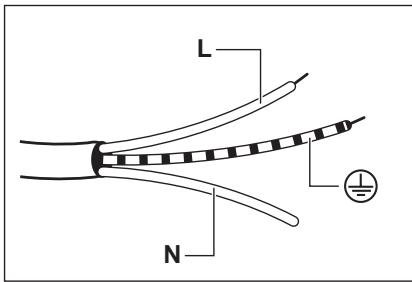

2.2 Branchement électrique

AVERTISSEMENT !

Risque d'incendie ou d'électrocution.

• Tous les raccordements électriques doivent être effectués par un électricien qualifié. L'appareil doit être relié à la terre.
• Avant toute intervention, assurez-vous que l'appareil est débranché. Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominales de l'alimentation secteur.
• Vérifiez que l'appareil est correctement installé. Des câbles ou des fiches secteur desserrés et incorrects (le cas échéant) peuvent faire surchauffer la borne. Utilisez le câble d'alimentation électrique approprié.
• Ne laissez pas le câble d'alimentation électrique s'emmêler. Assurez-vous qu'une protection contre les chocs est installée.
• Installez le collier anti-traction sur le câble. Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à une prise électrique.
• N'utilisez pas d'adaptateurs multiprise et de rallonges.
• Veillez à ne pas endommager la fiche secteur (le cas échéant) ni le câble d'alimentation. Contactez notre service après-vente agréé ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.
• Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.
• Si la prise secteur est détachée, ne branchez pas la fiche secteur.
• Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.
• L'installation électrique doit comporter un dispositif d'isolation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.

2.3 Raccordement au gaz

ATTENTION!

Lorsque vous utilisez une bouteille de gaz, maintenez-la toujours sur une surface horizontalement plane (avec la vanne de gaz en haut).

• Tous les raccordements au gaz doivent être effectués par une personne qualifiée.
• Avant l'installation, vérifiez que les conditions de distribution locales (nature et pression du gaz) sont compatibles avec le réglage de l'appareil. Assurez-vous que l'air circule autour de l'appareil.
• Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l'appareil selon les règlements d'installation en vigueur. Respectez les recommandations pour assurer une bonne ventilation.

2.4 Utilisation

AVERTISSEMENT !

Risque de blessures, de brûlures ou d'électrocution.

ATTENTION !

L'utilisation d'un appareil de cuisson au gaz entraîne la production de chaleur, d'humidité et de produits de combustion dans la pièce où il est installé. Assurez-vous que la cuisine est bien ventilée, en particulier lorsque l'appareil est en cours d'utilisation.

L'utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire, par exemple l'augmentation de la ventilation mécanique, le cas échéant, une ventilation supplémentaire pour éliminer en toute sécurité les produits de combustion vers l'air extérieur (dehors) tout en fournissant des changements d'air ambiant avec une ventilation supplémentaire. Consultez une personne qualifiée avant d'installer la ventilation supplémentaire.

• Ne modifiez pas les spécifications de cet appareil.
• Retirez les emballages, les étiquettes et les films de protection (le cas échéant) avant la première utilisation. Assurez-vous que les orifices d'aération ne sont pas obstrués.
• Ne laissez pas l'appareil sans surveillance durant son fonctionnement.
• Éteignez les zones de cuisson après chaque utilisation.
• Ne posez pas de couverts ou de couvercles de casseroles sur les zones de cuisson. Ils peuvent devenir très chauds. N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau.
• N'utilisez pas l'appareil comme plan de travail ou comme espace de rangement. Lorsque vous placez des aliments dans de l'huile chaude, cela peut éclabousser.

AVERTISSEMENT !

Risque d'incendie et d'explosion.

• Les graisses et les huiles lorsqu'elles sont chauffées peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds à distance des graisses et des huiles pendant que vous cuisinez.
• Les vapeurs que dégagent l'huile très chaude peuvent provoquer une combustion spontanée.
• Une huile déjà utilisée peut contenir des restes d'aliments et provoquer un incendie à une température plus basse qu'avec une huile neuve.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou au-dessus de l'appareil.

AVERTISSEMENT!

Risque d'endommagement de l'appareil.

• Ne laissez pas de récipients chauds sur le bandeau de commande.
• Ne laissez pas le contenu des récipients s'évaporer entièrement.
• Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. La surface risque d'être endommagée.
• Ne laissez jamais un récipient vide posé sur un brûleur allumé, ou un brûleur allumé sans récipient.
• Ne placez pas de feuilles d'aluminium sur l'appareil.
• N'utilisez que des récipients stables, dont la forme et le diamètre sont supérieurs aux dimensions des brûleurs. Veillez à ce que les ustensiles de cuisine soient positionnés au centre des brûleurs.
• N'utilisez pas de grands récipients dont les bords dépassent de l'appareil. Vous risquez d'endommager la surface du plan de travail. Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.
• N'utilisez que les accessoires fournis avec l'appareil.
• N'installez pas de diffuseur de flamme sur le brûleur.
• Ne laissez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entrer en contact avec la plaque de cuisson. Cela peut provoquer des taches mates.

La décoloration de l'émail ou de l'acier inoxydable est sans effet sur les performances de l'appareil.

2.5 Entretien et nettoyage

AVERTISSEMENT!

Ne retirez pas les touches, manettes et joints du bandeau de commande. De l'eau pourrait s'infiltrer dans l'appareil et l'endommager.

Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état. - Mettez à l'arrêt l'appareil et laissez-le refroidir avant de le nettoyer. - Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil. - Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques. - Ne lavez pas les brûleurs au lave-vaisselle.

2.6 Service

Pour réparer l'appareil, contactez le service après-vente agréé. Utilisez uniquement des pièces de rechange d'origine.

2.7 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.
• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Aplatissez les tuyaux de gaz externes.

3. INSTALLATION

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

3.1 Avant l'installation

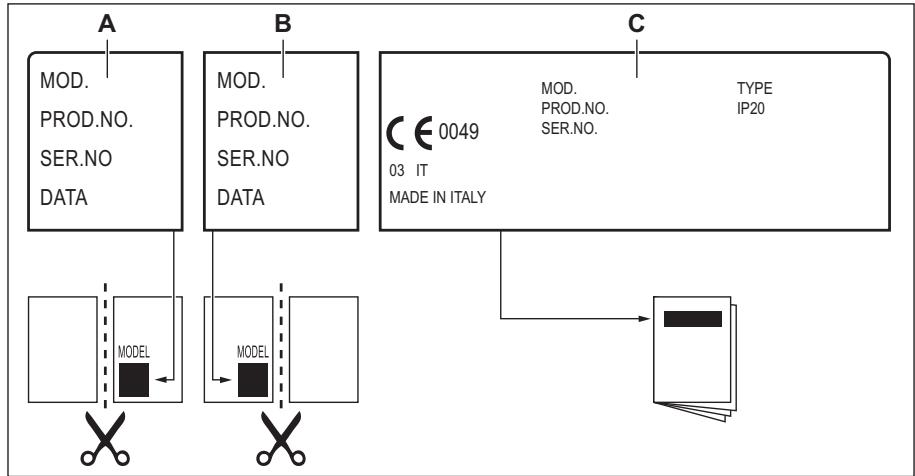

Avant d'installer la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La plaque signalétique se trouve au bas de la table de cuisson.

Modèle

PNC

Numéro de série

3.2 Raccordement au gaz

AVERTISSEMENT!

Les instructions suivantes relatives à l'installation, au raccordement et à l'entretien doivent être effectuées par un professionnel qualifié, conformément aux normes et aux réglementations locales en vigueur.

Choisissez des raccordements fixes ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles métalliques, veillez à ce qu'ils n'entrent pas en contact avec des parties mobiles ou qu'ils ne soient pas pressés. Soyez également prudent lorsque la table de cuisson est installée avec un four.

Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou fileté G 1/2". Vissez les pièces sans forcer, réglez le raccordement dans la direction nécessaire et serrez le tout.

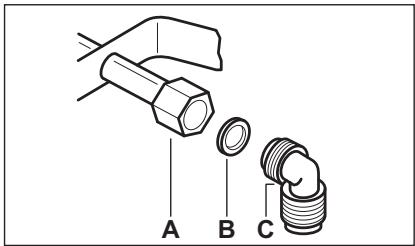

A. Extrémité du tuyau avec écrou

B. Joint fourni avec l'appareil C. Coude fourni avec l'appareil

Raccordement rigide :

Effectuez le raccordement en utilisant des tuyaux métalliques rigides (en cuivre avec embout mécanique).

Raccordement « flexible » avec embout mécanique :

Gaz naturel : le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil. - Butane/Propane : utilisez un tube souple, équipé de ses colliers, s'il peut être contrôlé sur toute sa longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au gaz propane, utilisez un tuyau flexible avec embout métallique approprié.

Raccordement de tuyaux flexibles non métalliques :

S'il est possible de contrôler facilement le raccordement dans toute sa zone, vous pouvez utiliser un tuyau flexible. Fixez fermement le tuyau flexible à l'aide de pince.

Gaz liquide

Utilisez le support de tuyau en caoutchouc pour le gaz liquide. Toujours engager le joint. Continuez ensuite avec le raccordement au gaz.

Le tuyau flexible est prêt à être appliqué lorsque :

• la température ne peut dépasser la température ambiante, ni être supérieure à 30°C ;
• il n'est pas plus long que 1500 mm ;
• il ne présente pas d'étranglement ;
• il n'est soumis à aucune traction ni aucune torsion ;
• il n'entre pas en contact avec des bords ou des coins tranchants ;
• il peut être facilement examiné afin de s'assurer de son état.

Le contrôle du bon état du tuyau flexible consiste à vérifier que :

• il ne présente pas de fissures, de coupures, de marques de brûlures sur les deux extrémités et sur toute sa longueur ;
• le matériau n'a pas durci, mais présente une élasticité correcte ; les colliers de serrage ne sont pas rouillés ;
• la date d'expiration n'est pas dépassée. Si un ou plusieurs défauts sont visibles, ne réparez pas le tuyau, mais remplacez-le.

AVERTISSEMENT !

Une fois l'installation terminée, assurez-vous que le joint de chaque raccord de tuyau est correct. Utilisez une solution savonneuse, sans flamme.

3.3 Remplacement des injecteurs

1. Démontez les supports des casseroles.

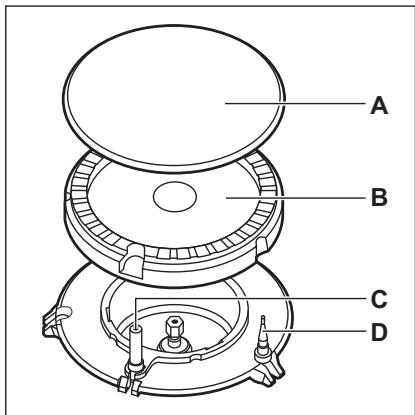

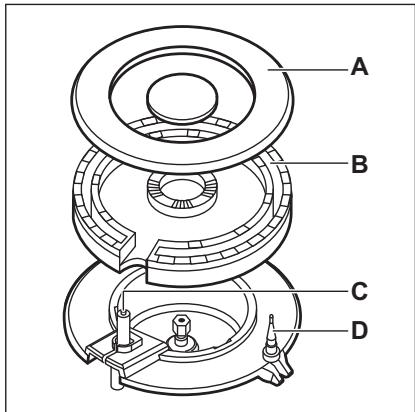

2. Démontez les chapeaux et les couronnes du brûleur.
3. À l'aide d'une clé de 7, démontez les injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Données techniques »).
4. Assemblez les pièces et suivez la même procédure dans l'ordre inverse.
5. Remplacez la plaque signalétique (qui se trouve près du tuyau d'arrivée de gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous trouverez cette plaque dans le sachet fourni avec l'appareil.

Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vous devez monter un système de réglage de la pression sur le tuyau d'arrivée de gaz.

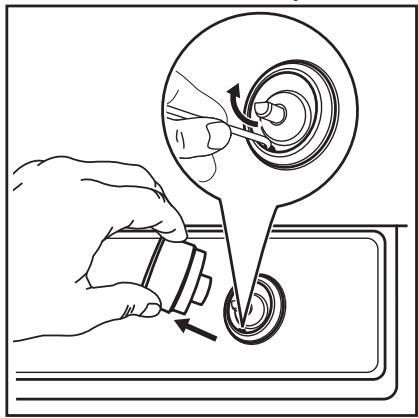

3.4 Réglage du niveau minimal

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.
2. Tournez la manette en position minimale.

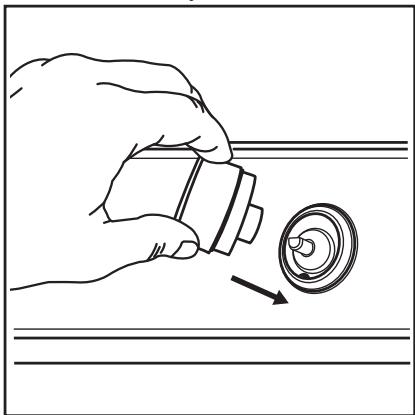

3. Retirez la manette et le joint.

AVERTISSEMENT !

Faites attention à ne pas endommager le joint. N'utilisez pas d'outil pointu pour le retirer.

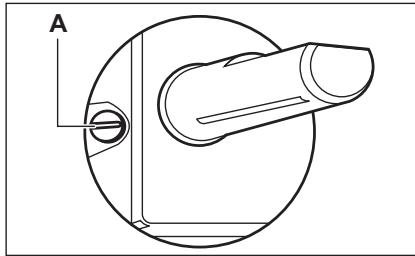

1. À l'aide d'un tournevis fin, ajustez la position de la vis de réglage (A).

1. Si vous passez :

du gaz naturel G20/G25 20/25 mbar au gaz liquéfié, serrez entièrement la vis de réglage. du gaz liquéfié au gaz naturel G20/G25 20/25 mbar, dévissez la vis de réglage d'environ 1/4 de tour (1/2 tour pour un brûleur multicouronne). du gaz naturel G20/G25 20/25 mbar au gaz de ville G130 8 mbar, dévissez la vis de réglage d'environ 3/4 de tour (1/4 de tour pour un brûleur multicouronne). du gaz de ville G130 8 mbar au gaz naturel G20/G25 20/25 mbar, serrez la vis de réglage d'environ 3/4 de tour

(1/4 de tour pour un brûleur multicouronne).

du gaz liquéfié au gaz de ville G130 8 mbar, dévissez la vis de réglage d'environ 1 tour (1/2 tour pour un brûleur multi-couronne). du gaz de ville G130 8 mbar au gaz liquéfié, serrez entièrement la vis de réglage.

6. Réinstallez le joint et la manette.

AVERTISSEMENT!

Assurez-vous de placer le joint exactement dans la position d'origine.

AVERTISSEMENT!

Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.

Assurez-vous que la tension nominale et le type d'alimentation sur la plaque signalétique correspondent bien à la tension et à la puissance de l'alimentation locale. - Cet appareil est fourni avec un câble d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique, doit être adaptée au câble d'alimentation. Assurez-vous que la fiche est branchée dans une prise correcte. Utilisez toujours une prise de courant de sécurité correctement installée.

Assurez-vous que la prise de courant est accessible une fois l'appareil installé. - Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie). Assurez-vous que le raccordement à la terre est conforme aux normes et réglementations. Le câble d'alimentation ne doit pas être exposé à une température supérieure à 90°C.

3.6 Câble de connexion

Pour remplacer le câble de raccordement, utilisez uniquement le câble spécial ou équivalent. Il s'agit du type de câble : H03V2V2-F T90.

Assurez-vous que la coupe du câble est adaptée à la tension et à la température de fonctionnement. Le câble de terre jaune / vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir).

1. Branchez le fil vert et jaune (terre) à la borne portant soit la lecture « E », ou le symbole de terre ou de couleur vert et jaune.
2. Branchez le fil bleu (neutre) à la borne marquée de la lecture « N » ou de couleur bleue.
3. Branchez le fil marron (phase) à la borne marquée de la lecture « L ». Il doit toujours être branché à la phase du réseau.

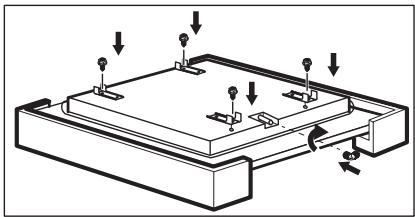

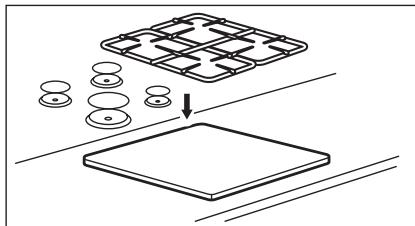

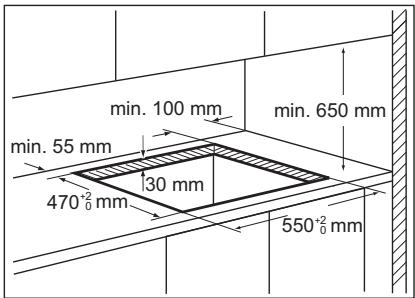

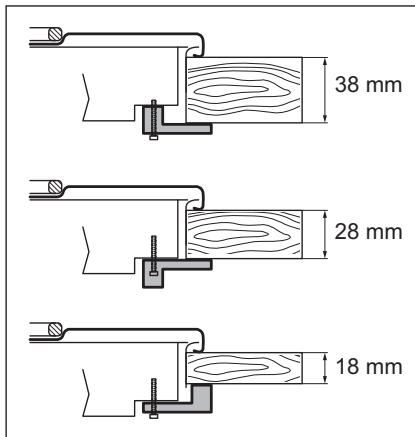

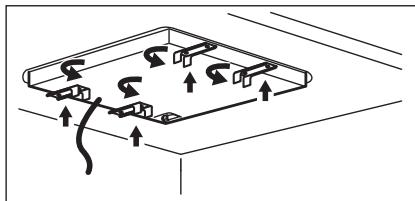

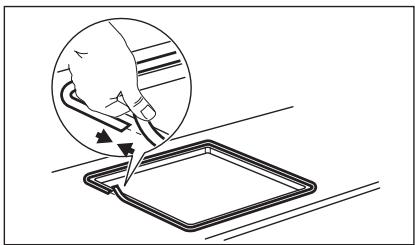

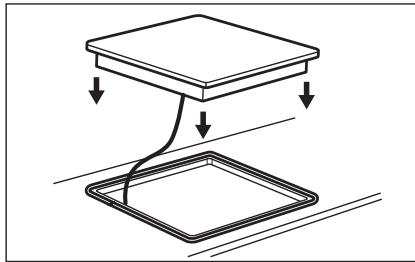

3.7 Assemblage

1.

2. 3.

4.

5.

6. 7.

8.

ATTENTION!

Installez l'appareil uniquement sur un plan de travail à surface plane.

3.8 Possibilités d'insertion

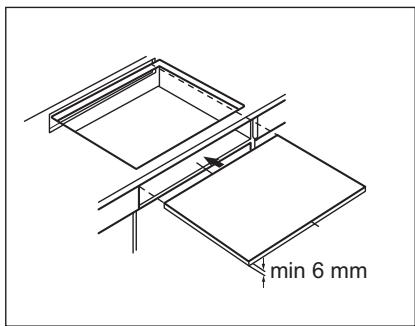

Le panneau installé sous la table de cuisson doit être facile à retirer et facilement accessible au cas où une intervention technique serait nécessaire.

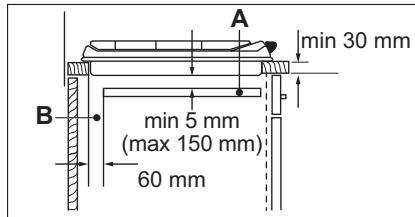

Élément de cuisine avec une porte

A. Panneau amovible B. Espace pour les branchements

Élément de cuisine avec four

Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

4. DESCRIPTION DE L'APPAREIL

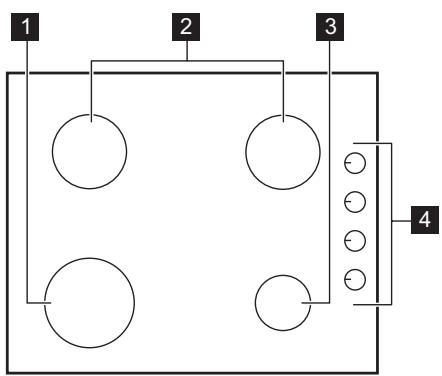

4.1 Description de la table de cuisson

1 Brûleur multi-couronne 2 Brûleur semi-rapide

3 Brûleur auxiliaire 4 Manettes de commande

4.2 Manette de commande

Symbole	Description
●	pas d'alimentation en gaz / posi-tion Arrêt
△	position d'allumage / alimentation en gaz maximale
△	alimentation en gaz minimale

5. UTILISATION QUOTIDIENNE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

5.1 Vue d'ensemble des brûleurs

A. Chapeau du brûleur B. Couronne du brûleur C. Bougie d'allumage D. Thermocouple

5.2 Allumage du brûleur

i

Allumez toujours le brûleur avant de déposer un récipient dessus.

AVERTISSEMENT!

Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant décline toute responsabilité en cas de mauvaise utilisation de la flamme.

1. Enfoncez la manette et tournez-la vers la gauche jusqu'à la position d'arrivée de gaz maximal ( ).
2. Maintenez la manette enfoncée pendant 10 secondes environ. Cela permet au thermocouple de chauffer. Sinon, l'alimentation en gaz est interrompue.
3. Une fois que la flamme brûle régulièrement, réglez son débit.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifiez que la couronne et son chapeau sont correctement placés.

AVERTISSEMENT !

Ne maintenez pas la manette de commande enfoncée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

ATTENTION !

En cas de coupure d'électricité, vous pouvez allumer le brûleur sans dispositif électrique : pour cela, approchez une flamme du brûleur, tournez la manette vers la gauche jusqu'à la position d'arrivée de gaz maximale et enfoncez-la. Maintenez la manette de commande enfoncée pendant environ 10 secondes pour permettre au thermocouple de chauffer.

Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

Le générateur d'étincelles peut s'activer automatiquement lorsque vous allumez l'alimentation secteur, après l'installation ou après une coupure de courant. C'est normal.

La table de cuisson est fournie avec les valves de distribution progressive. Elles rendent le réglage de la flamme plus précis.

5.3 Arrêt du brûleur

Pour éteindre la flamme, tournez la manette sur la position Arrêt.

AVERTISSEMENT !

Abaissez ou coupez toujours la flamme avant de retirer les récipients du brûleur.

6. CONSEILS

AVERTISSEMENT !

Reportez-vous aux chapitres concernant la sécurité.

6.1 Récipients

ATTENTION !

N'utilisez pas de plats en fonte, en argile, en grès, de grils ou de plats à gratin. L'acier inoxydable peut ternir s'il est trop chauffé.

AVERTISSEMENT !

Ne placez pas le même récipient sur deux brûleurs.

AVERTISSEMENT !

Ne placez pas de récipients instables ou déformés sur le brûleur afin d'éviter les débordements et les blessures.

ATTENTION !

Assurez-vous que le fond des récipients ne se trouve pas trop près de la manette de commande, sinon la flamme fait chauffer la manette.

ATTENTION !

Assurez-vous que les poignées des récipients ne dépassent pas du devant de la table de cuisson.

ATTENTION !

Assurez-vous que les récipients de cuisson sont bien centrés sur le brûleur afin de garantir leur stabilité et de réduire la consommation de gaz.

6.2 Diamètres des récipients

Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs.

Brûleur	Diamètre du récipient (mm)
Multi couronne	180 - 260
Semi-rapide	120 - 220
Auxiliaire	80 - 180

AVERTISSEMENT !

Reportez-vous aux chapitres concernant la sécurité.

7.1 Informations générales

• Nettoyez la table de cuisson après chaque utilisation. Utilisez toujours un récipient dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson. Utilisez un nettoyant spécialement adapté à la surface de la table de cuisson.

Inox

• Lavez les éléments en inox à l'eau, puis séchez-les à l'aide d'un chiffon doux. Pour retirer les résidus d'aliments et de graisses brûlés ou les taches tenaces, versez une petite quantité de détergent doux dessus et laissez-le agir pendant quelques minutes avant de nettoyer. Pour protéger les surfaces en acier, utilisez des produits nettoyants spécifiquement conçus pour le nettoyage de l'acier inoxydable.
• N'utilisez pas de produits nettoyants contenant des produits chimiques corrosifs comme le chlorure. Ne nettoyez pas la surface avec des produits désinfectants, des agents détachants ou anti-rouille, ou des produits de nettoyage par immersion.

Les supports de casserole ne sont pas adaptés au lavage dans un lave-vaisselle. Ils doivent être lavés à la main.

1. Retirez les supports de casserole pour nettoyer plus facilement la table de cuisson.

Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson.

1. Lorsque vous lavez les supports de casserole à la main, faites bien attention lorsque vous les essuyez, car le revêtement en émail peut présenter des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte nettoyante.
2. Après avoir lavé les supports de casserole, veillez à les remettre correctement en place.
3. Pour que le brûleur fonctionne correctement, assurez-vous que les bras des supports de casserole sont alignés avec le centre du brûleur.

7.3 Nettoyage de la table de cuisson

• Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sel, le sucre et les aliments contenant du sucre, car la saleté peut endommager la table de cuisson. Faites attention pour éviter les brûlures.
• Enlevez lorsque la table a suffisamment refroidi : tomate, ketchup, mayonnaise, moutarde, traces de calcaire, traces d'eau, taches de graisses, décoloration métallique brillante. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. Après le nettoyage, essuyez la table de cuisson avec un chiffon doux.
• Nettoyez les éléments en émail, les chapeaux et les couronnes avec de l'eau chaude savonneuse et séchez-les soigneusement avant de les remettre en place.

7.4 Nettoyage de la bougie d'allumage

Cette fonctionnalité est obtenue grâce à une bougie d'allumage en céramique dotée d'une électrode en métal. Veillez à maintenir ces composants propres afin de faciliter

l'allumage. Assurez-vous également que les orifices des couronnes des brûleurs ne sont pas obstrués.

7.5 Entretien périodique

Contactez périodiquement votre service après-vente pour contrôler l'état du tuyau

d'arrivée de gaz et du régulateur de pression si votre installation en est équipée.

8. DÉPANNAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

8.1 Que faire, quand...

Problème	Cause probable	Solution
Aucune étincelle ne se produit lors-quy vous tentez d'actionner le géné-rateur d'étincelles.	La table de cuisson n'est pas con-nectée à une source d'alimentation électrique, ou le branchement est in-correct.	Vérifiez que la table de cuisson est correctement branchée à une sour-ce d'alimentation électrique.
	Le fusible a disjoncté.	Vérifiez que le fusible est bien la cause de l'anomalie. Si les fusibles disjonctent de manière répétée, fai-tes appel à unElectricien qualifié.
	Le chapeau et la couronne du brû-leurs sont mal positionnés.	Positionné correctement le cha-peau et la couronne du brû-leur.
La flamme s'éteint immédiatement après s'être allumée.	Le thermocouple n'est pas suffis-am-ment chaud.	Maintenez la manette enforcée pendant 10 secondes maximum une fois la flamme allumée.
La couronne de flamme n'est pas de niveau.	La couronne du brû-leur est encras-sée par des résidus alimentaires.	Assurez-vous que l'injecteur n'est pas bouché et que la couronne est propre.

8.2 Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente/agréé. Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Assurez-vous d'utiliser correctement l'appareil. En cas d'erreur de manipulation de la part de l'utilisateur, le

déplacement du technicien du service après-vente ou du vendeur pourra être facturé, même en cours de garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livre de garantie.

8.3 Étiquettes fournies dans le sachet des accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous :

A. Collez-la sur la carte de garantie et envoyez cette partie (le cas échéant). B. Collez-la sur la carte de garantie et conservez cette partie (le cas échéant).

C. Collez-la sur la notice d'utilisation.

9. CARACTÉRISTIQUES TECHNIQUES

9.1 Dimensions de la table de cuisson

Largeur	594 mm
Profondeur	510 mm

9.2 Diamètres des vis de réglage

BRULEUR	Ø VIS DE RÉGLAGE 1/100 mm
Multi couronne	57
Semi-rapide	32
Auxiliaire	28

9.3 Autres caractéristiques techniques

PUISSANCE TOTA-LE :	Gaz d'origine :	G20/G25 (2E+) 20/25 mbar	9 kW
	Gaz de rempla-cement :	G30 (3+) 28-30 mbar	622 g/h
		G31 (3+) 37 mbar	611 g/h
		G130 (1c) 8 mbar	8.8 kW
Alimentation électri-que :	220-240 V ~ 50-60 Hz
Catégorie de l'appa-reil :	III1c2E+3+
Raccordement au gaz :	G 1/2"
Classe de l'appa-reil :	3

9.4 Brûleurs à gaz pour GAZ NATUREL G20/G25 20/25 mbar

BRULEUR	PUISSANCE NOR-MALE kW	PUISSANCE MINIMA-LE kW	CARACTERISTIQUE DE L'INJECTEUR
Multi couronne	4,0	1,4	146
Semi-rapide	2,0	0,45	96
Auxiliaire	1,0	0,33	70

9.5 Brûleurs à gaz pour LPG G30/G31 28-30/37 mbar

BRULEUR	PUISSANCE NORMALE kW	PUISSANCE MINIMALE kW	CARACTÉ-RISTIQUE DE L'INJECTEUR	DéBIT DE GAZ NOMINAL g/h
				G30 28-30 mbar	G31 37 mbar
Multi couronne	3,55	1,4	095	258	254
Semi-rapide	2,0	0,45	71	145	143
Auxiliaire	1,0	0,33	50	73	71

9.6 Brûleurs à gaz pour GAZ DE VILLE G130 8 mbar

BRULEUR	PUISSANCE NOR-MALE kW	PUISSANCE MINIMA-LE kW	CARACTERISTIQUE DE L'INJECTEUR
Multi couronne	3,8	1,4	350x
Semi-rapide	2,0	0,45	195
Auxiliaire	1,0	0,33	127

Le kit d'installation peut être commandé auprès du service après-vente agréé.

10. RENDEMENT ÉNERGÉTIQUE

10.1 Informations sur le produit conformément aux réglementations d'écoconception de l'UE

Identification du modele		EGS6414T,EGS6414W,EGS6414X
Type de table de cuisson		Table de cuisson en-castrable
Nombre de brûleurs à gaz		4
Efficacité énergétique par brûleur à gaz (EE gas burner)	Arrière gauche - semi-rapide	57,5 %
	Arrière droit - semi-rapide	57,5 %
	Avant gauche - Multi-couronne	60,6 %
	Avant droit - auxiliaire	non applicable
Efficacité énergétique de la table de cuisson à gaz (EE gas hob)		58.5%

EN 30-2-1: Appareils de cuisson domestiques à gaz - Partie 2-1: Utilisation rationnelle de l'énergie - Général

10.2 Économies d'énergie

• Avant utilisation, assurez-vous que les brûleurs et les supports de casseroles sont correctement assemblés.
• Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs.
• Placez le récipient au centre du brûleur. Lorsque vous chauffez de l'eau, n'utilisez que la quantité d'eau dont vous avez besoin.
• Si possible, couvrez toujours les récipients avec un couvercle pendant la cuisson.
• Dès que le liquide commence à bouillir, baissez la flamme juste assez pour laisser le liquide frémir.
• Si possible, utilisez un autocuiseur. Reportez-vous à son mode d'emploi.

10.3 Informations produits pour la consommation d'énergie et le temps maximum requis pour atteindre le mode basse consommation applicable

Consommation d'énergie pondérée en mode « arrêt »	0.3 W
Temps maximum requis pour que l'équipement attigne automatiquement le mode BASSE puissance applicable	2 min

11. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

Déposez les emballages dans les

conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

Electrolux Appliances AB - Adresse de contact : Al. Powstancow Slaskich 26, 30-570 Cracovie, Pologne

FR Concerne la France uniquement :

FR

Cet appareil, ses accessoires et cordons se recyclent

REPRISE À LA LIVRAISON

À DÉPOSER EN MAGASIN, À DÉPOSER EN DÉCHETERIE

À DÉPOSER

DÉCHETERIE

Points de collecte sur www.quelfairedesmesdechets.fr. Privilégiez la réparation ou le don de cet appareil.

FR

.

…………

…………

…………

…………

…

…………

··

…………

…

.

.

…………

.

…………

…………

…

.

electrolux.com
