Type de produit	Plaque à induction
Marque	CIARRA
Modèle	B08JZ2ZRXZ (CBBIH3 / CBBIH3B / CBBIH3BF)
Dimensions de la plaque (L x P x H)	590 x 520 x 58 mm
Dimensions de découpe (L x P)	560 x 490 mm
Épaisseur minimale du plan de travail	30 mm
Poids estimé	12 kg
Alimentation électrique	220-240 V, 50/60 Hz
Câble d'alimentation	Type H05GG-F, raccordement par un électricien
Nombre de foyers	3 zones de cuisson
Type de commandes	Commandes tactiles
Fonctions principales	Induction, minuterie, verrouillage enfant, arrêt automatique, détection de casserole
Matériau de la surface	Vitrocéramique
Entretien et nettoyage	Nettoyer avec un chiffon doux et un nettoyant pour vitrocéramique
Sécurité	Verrouillage enfant, arrêt automatique, protection contre la surchauffe
Pièces détachées et réparabilité	Contactez un électricien qualifié pour toute réparation ; pièces disponibles via le fabricant
Distance de sécurité au-dessus	760 mm minimum
Distance de sécurité sous la plaque	50 mm minimum
Ventilation	Admission et sortie d'air doivent être dégagées
Température maximale supportée par les surfaces adjacentes	100 °C

FOIRE AUX QUESTIONS - B08JZ2ZRXZ CIARRA

Comment installer la plaque à induction CIARRA B08JZ2ZRXZ ?

L'installation doit être réalisée par un électricien qualifié. Découpez le plan de travail aux dimensions indiquées (560x490 mm), respectez les distances de sécurité (760 mm au-dessus, 50 mm sous la plaque) et assurez une ventilation adéquate. Utilisez un disjoncteur conforme aux normes locales.

Quelle est la tension d'alimentation nécessaire ?

La plaque fonctionne en 220-240 V, 50/60 Hz. Vérifiez que votre installation électrique correspond. Le câble d'alimentation est de type H05GG-F.

Comment nettoyer la surface vitrocéramique ?

Utilisez un chiffon doux et un nettoyant spécial vitrocéramique. Évitez les éponges abrasives. Nettoyez après chaque utilisation pour éviter les résidus brûlés.

Que faire si la plaque ne chauffe pas ?

Vérifiez que la casserole est compatible induction et de diamètre adapté. Assurez-vous que la plaque est sous tension (disjoncteur allumé). Si le problème persiste, contactez un électricien qualifié.

Comment activer le verrouillage enfant ?

Appuyez sur la touche de verrouillage (souvent un symbole cadenas) pendant quelques secondes jusqu'à ce que l'indicateur s'allume. Pour désactiver, répétez l'opération.

Quelles sont les dimensions de découpe pour cette plaque ?

Les dimensions de découpe requises sont de 560 mm de largeur et 490 mm de profondeur. L'épaisseur du plan de travail doit être d'au moins 30 mm.

Puis-je installer la plaque au-dessus d'un four ?

Oui, à condition que le four possède son propre ventilateur et qu'une distance minimale de 50 mm soit maintenue entre le fond de la plaque et le four. Une barrière thermique est recommandée.

La plaque s'arrête automatiquement, est-ce normal ?

Oui, la plaque est équipée d'un arrêt automatique de sécurité en cas de surchauffe ou si elle reste allumée trop longtemps sans utilisation. Si l'arrêt est fréquent, vérifiez la ventilation.

Quels types de casseroles utiliser ?

Utilisez des casseroles en acier inoxydable, fonte ou émaillée avec un fond magnétique compatible induction. Le diamètre doit correspondre à la zone de cuisson.

Où puis-je trouver la notice en français ?

La notice d'utilisation est disponible en téléchargement gratuit sur le site notice-facile.com pour le modèle CIARRA B08JZ2ZRXZ.

MODE D'EMPLOI B08JZ2ZRXZ CIARRA

1.1 Remarques importantes et exigences d'installation

• La plaque de cuisson doit être installée par un électricien qualifié.

• Un disjoncteur (fusible) qui permet de se déconnecter complètement de l'augmentation principale doit être intégré au câblage permanent et se conformer aux réglementations locales.
• Le present fusible doit être testé et avoir un dégagement au moins de 3mm au titre de tous les poteaux (ou au titre de tous les conducteurs de [phases] actives précus dans le règlement).
• Le fusible doit être facilement accessible.
• Veuillez communier avec un spécialiste ou avec l'autorité de surveillance du bathtub en cas de doute au cours d'installation.
• La surface de travail sera en matériaux isolants et résistants à la chaleur pour prévenir les chocs électriques et la déformation causés par le rayonnement thermique. Le bois et le matériel fibreux ou hygrosopique similaire ne doivent pas être utilisés pour la surface de travail à moins qu'ils ne soient improugnés.
• La surface de travail doit être plat et horizontal. Aucun objet n'est pénétré dans la surface de travail.
• Le mur au-dessus de la surface de travail, les surfaces adjacentes et environnantes et les adhésifs utilisés doivent être résistantes à la chaleur jusqu'à 100^ .
• Si la plaque de cuisson est installée au-dessus d'un tiroir, d'un compartment de meubles, etc. ou si elle est accessible par le bas, une barrière de protection thermique doit être installée sous la base de la plaque de cuisson (voir le chapitre d'insertion de la plaque de cuisson).
• Des surfaces à nettoyage facile (par exemple les carreaux de céramique) sont utilisées comme les surfaces murales autour de la zone de cuisson.
• La plaque de cuisson ne doit pas etre installee sur l'equipement de refroidissement, sur les lave-vaiselle ou sur les sechoirs a tambour.
• La plaque de cuisson doit être installée de manière à ce que le rayonnement thermique approprié puisse être assureuré pour garantir le bon fonctionnement.
• Dans toutes les circonstances, la bonne aération de la plaque de cuisson sera garantie sans bloquer l'admission d'air et la sortie d'air.

De ce fait, il est nécessaire de respecter les consignes décrites dans la section suivante.

1.2 Découpage de la surface de travail

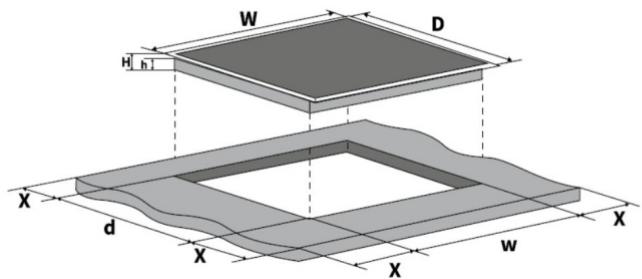

• Découper la surface de travail en fonction des dimensions indiquées dans la figure suivante.

Remarque: Avant de graver, veuilles contrôler si la dimension indiquée correspond à la dimension du produit.

• Assurer que l'épaissur de la surface de travail est au moins de 30~mm . Choiser un matériel de surface de travail résistant à la chaleur.
• La distance de sécurité entre les cots de la plaque de cuisson et les surfaces

Installation

intérieures de travail doit être au moins de 3mm

• Pour facilitier l'installation et de l'utilisation, un espace au moins de 5cm doit être conservé autour de la partie découlée.

Model	W(mm)	D(mm)	H(mm)	h(mm)	w(mm)	d(mm)	X(mm)	F(mm)
CBBIH3	590	520	58	54	560	490	mini.50	mini.3
CBBIH3B	590	520	58	54	560	490	mini.50	mini.3
CBBIH3BF	590	520	58	54	560	490	mini.50	mini.3

1.3 Distances de ventilation et de sécurité

• Assurer absolument que les conditions suivantes sont remplies pour une ventilation adequate de la plaque de cuisson et que l'alimentation et l'air d'échéppement ne sont pas bloqués :

A (mm)

760

B (mm)

min.50

C(mm)

min.20

D

Entrefer /admission

E

• Remarques : La distance de sécurité entre la plaque de chauffage et l'armoire ou le capot de cuisson au-dessus de la plaque de chauffage doit être au moins de 760mm.
• Le four doit posseder son propre ventilateur lorsque la plaque de cuisson est installée au-dessus d'un four.

La distance de sécurité entre le fond de la plaque de cuisson et le four doit être au moins de 50~mm .
- L'installation doit être conforme à tous les règlements sur la distance et à autres règlements.

1.4 Insertion de la plaque de cuisson

Remarques: A l'extérieur de la plaque de cuisson, il y a des orifices d'áérage. Lors de l'insertion de la plaque de cuisson, assurer qu'elles ne sont pas bloquées par la surface de travail.

Fixation de la plaque de cuisson à l'aide des supports de montage

• Mettre la plaque de cuisson sur une surface stable et lisse (par exemple, utiliser l'emballage comme la base).
• Assurer qu'aucune pression n'est exercée sur les éléments qui dépassent la plaque de cuisson.

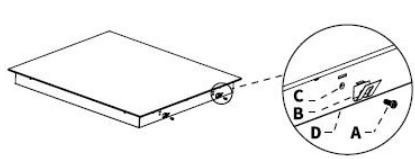

• Les 4 supports de montage sont visés dans la base inférieure de la plaque de cuisson selon la figure :

Attention: Installer le support de montage si la dimension de l'ouverture est supérieure à 565*495mm.

A Vis

±bB Support de montage

C Trou de vis

±bD Base inférieure

±bE Plaque de cuisson vitrocéramique

±bF Surface de travail

Remarque:

Les figures peuvent être variables

Installation d'une protection thermique sous la plaque de cuisson

Si la plaque est installée au-dessus d'un tiroir, d'un compartment de meubles ou d'un autre, ou si la plaque est accessible d'en bas :

• Installer une plaque de protection en matériel résistant à la chaleur (par exemple une plaque perforée pour assurer la ventilation) à une distance minimale au moins de 50~mm sous la plaque de cuisson (voir la figure).
• Lors d'utilisation de l'adhesif, assurer que la résistance à la température est de 100^ .

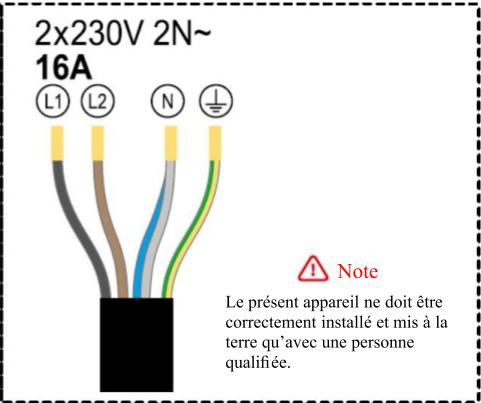

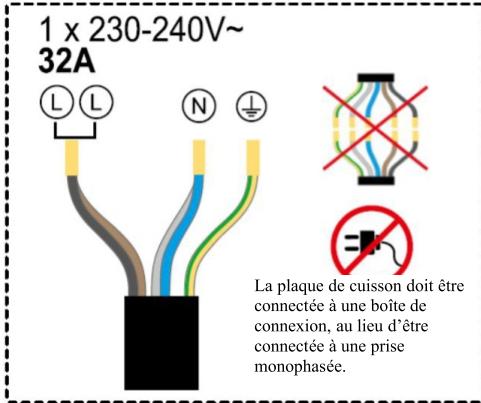

1.5 Connexion de la plaque de cuisson au réseau

• Assurer que les données de la plaque signalétique (V) correspondent à votre tension d'alimentation.
• La connexion à l'alimentation électrique doit être effectuee par un electricien qualifie conformement à la norme pertinente ou à l'aide d'un disjoncteur à pole unique tel que decrit ci-dessous :

• Le raccordement électrique doit être effectué correctement et conformément aux règles de sécurité applicables.
• Pour connecter la plaque de cuisson à l'alimentation principale, les adaptateurs, les réducteurs ou les dispositifs de déivation ne sont pas disponibles parce qu'ils peuvent provoquer un surchauffage et un incendie.
• Le cable ne doit pas etre plie ou pince.
• Le cable de courant ne doit toucher aucune piece chaude et doit être positionné de manière à ce que sa température ne dépasse 75^ à tous les moments.
  Le cable doit être contrôle régulierement.
• Si le cable est endommagé ou doit être remplaced, l'opération doit être réalisable par un électricien qualifié avec les outils appropriés.
• L'installateur doit utiliser un cable de courant du type H05GG-F.

Après l'installation, le cable de raccordement et le bas de la plaque de cuisson ne doit plus être accessibles.
