EIV85453 - Plaque de cuisson ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque à induction
Dimensions approximatives	590 x 520 x 60 mm
Poids	11 kg
Nombre de foyers	4 foyers
Puissance totale	7400 W
Alimentation électrique	230 V
Fonctions principales	Boost, minuterie, détection automatique des casseroles
Matériau de surface	Verre céramique
Entretien et nettoyage	Surface lisse, facile à nettoyer avec un chiffon humide
Sécurité	Verrouillage de sécurité, arrêt automatique, indicateur de chaleur résiduelle
Compatibilités	Compatible avec les ustensiles de cuisine à induction
Pièces détachées et réparabilité	Disponibilité des pièces détachées selon le modèle
Garantie	2 ans

FOIRE AUX QUESTIONS - EIV85453 ELECTROLUX

La plaque à induction ne s'allume pas, que faire ?

Vérifiez que la plaque est correctement branchée et que la prise fonctionne. Assurez-vous également que le verrouillage enfant n'est pas activé.

Les zones de cuisson ne chauffent pas suffisamment, que faire ?

Vérifiez que les récipients utilisés sont compatibles avec l'induction. Assurez-vous également que le diamètre du récipient est adapté à la taille de la zone de cuisson.

La plaque émet un bruit étrange pendant le fonctionnement, est-ce normal ?

Un léger bourdonnement ou un sifflement peut être normal, surtout à puissance élevée. Si le bruit est excessif, vérifiez les récipients utilisés.

Comment nettoyer ma plaque à induction sans l'endommager ?

Utilisez un chiffon doux et un nettoyant non abrasif. Évitez les éponges rugueuses qui pourraient rayer la surface.

La plaque affiche un code d'erreur, que signifie-t-il ?

Reportez-vous au manuel d'utilisation pour la signification du code d'erreur. En général, cela indique un problème de surchauffe ou de connexion.

Puis-je utiliser des casseroles en fonte sur ma plaque à induction ?

Oui, tant qu'elles sont compatibles avec l'induction et ont un fond plat. Vérifiez toujours la compatibilité des ustensiles.

La plaque à induction chauffe lentement, que faire ?

Vérifiez que le récipient est compatible et de bonne taille. Un fond inégal peut également affecter la conductivité thermique.

Comment régler la puissance sur ma plaque à induction ?

Utilisez les commandes tactiles pour ajuster la puissance de chaque zone de cuisson selon vos besoins. Consultez le manuel pour des instructions détaillées.

Y a-t-il un moyen de désactiver le verrouillage enfant ?

Oui, maintenez enfoncé le bouton de verrouillage enfant pendant quelques secondes jusqu'à ce que l'indicateur s'éteigne.

Que faire si la plaque s'éteint toute seule ?

Cela peut être dû à une surchauffe ou à un problème de connexion. Assurez-vous que rien ne bloque l'aération de l'appareil et vérifiez le câblage.

MODE D'EMPLOI EIV85453 ELECTROLUX

Rrezik i démtimit tepajisjes.

7.4 Pajisja pér sigurine e fémiès

Ky funksson parandalon vénien nè punè pa dashje tè pianurès.

8. UDHEZIME DHE KESHILLA

PARALAJMÉRIM!

Referojuni kapitujve per sigurine.

8.1 Enégatimi

i

Pérzonat me gatif me indukson, fusha
e forté elekto-magnetike krijon shumé
shpejt njé nxehtési ne enen e gatimit.

9. KUJDESI DHE PASTRIMI

PARALAJMERIM!

Referojuni kapitujve per sigurine.

9.1 Informacion i pergjithshem

11. TE DHENAT TEKNIKE

11.1 Tabela e parametrave

Modeli EIV85453

Lloji 62 D4A 05 AA

Induksin 7.35 kW

Nr. i ser.

ELECTROLUX

PNC 94959931800

220 - 240 V / 400 V 2N, 50 Hz

Prodhuar ne: Gjermani

7.35 kW

Bienvenue chez Electrolux! Nous vous remercions d'avoir besoin l'un de nos appareils.

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur

le service et les réparations :

www.electrolux.com/support

Sous réserve de modifications.

TABLE DES MATIÈRES

1. INFORMATIONS DE SECURITE 121
2. CONSIGNES DE SECURITE 124
3. INSTALLATION 126
   4.DESCRIPTION DE L'APPAREIL 128
4. AVANT LA PREMIÈRE UTILISATION 129
5. UTILISATION QUOTIDIENNE 130
6. FONCTIONS SUPPLEMENTAIRES 132
7. CONSEILS 138
8. ENTRETIEN ET NETTOYAGE 141
9. DÉPANNAGE 141
   11.CARACTERISTIQUES TECHNIQUES 144
10. RENDEMENT ÉNERGÉTIQUE 144
11. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT 145

1. INFORMATIONS DE SECURITÉ

Avant d'installer et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâtés resultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sur et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et s'ils

comprénten les risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.

Veiliez à ce que les enfants ne jouent pas avec l'appareil.
- Ne laisserez pas les emballages à la portée des enfants et jetez-les convenablement.
- AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours d'utilisation et de refroidissement.
- Si l'appareil est équiné d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
- Le nettoyage et l'entretien par l'usage ne doivent pas etre effectués par des enfants sans surveillance.

1.2 Sécurité générale

• Cet apparéil est exclusivement destiné à un usage culinaire.
• Cet apparéil est donc pour un usage domestique menager, dans un environnement interieur.
• Cet apparéil peut être utilisé dans les bureaux, les chambres d'hôtel, les chambres d'hôtes, les gîtes ruraux et d'autres hébergements similaires lorsque cette'utilisation ne dépasse pas le niveau (moyen) de l'utilisation domestique.
• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Veillez à ne pas toucher les éléments chauffants.
• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de laGRAisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.

• La fumée est une indication de surchauffe. N'utilise jamais d'eau pour éteindre le feu de cuisson. Éteignez l'appareil et couvrez les flammes, par exemple avec une couverture ignifuge ou un couvercle.

• AVERTISSEMENT: L'appareil ne doit pas etre branché à l'alimentation en utilisant un apparéil de connexion externe comme un minuteur, ou branché à un circuit qui est régulièrement activé/désactivé par un fournisseur d'énergie.

• ATTENTION: Le processus de cuisson doit être supervise. Une cuisson courte doit être surveillée en permanence.
• AVERTISSEMENT : Risque d'incendie : N'entreposez rien sur les surfaces de cuisson.
• Les objets métalliques tels que les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas été placés sur la surface de la table de cuisson car ils peuvent devenir chauds.
• N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.
• Ne pulverisé pas d'eau ni de vapeur pour nettoyer l'appareil.
• Àpresutilisation,mettez:toujours à l'arrêtla table de cuisson à l'aide de la manette de commande et ne vous fiez pas à la détction des reçipients.
• AVERTISSEMENT: Si la surface est fissurée, éteignez l'appareil pour éviter tout risque de chocoléctrique. Si l'appareil est branché à l'alimentation secteur directement en utilisant une boîte de jonction, retirez le fusible pour déconnecter l'appareil de l'alimentation secteur. Dans tous les cas, veuillez contacter le service après-vente agréé.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, un service après-vente/agréée ou un professionnel qualifié afin d'éviter tout danger.
• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptations par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptations peut entraîner des accidents.

2. CONSIGNES DE SECURITÉ

2.1 Installation

AVERTISSEMENT!

L'appareil doit être installé uniquement par un professionneliel qualifié.

AVERTISSEMENT!

Risque de blessure ou de dommages matériels.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un apparéil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis par rapport aux autres apparéils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
• Isolez les surfaces découpées du meuble à l'aide d'un matériel d'étanchéité pour éviter que la moissure cause des gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil à proximé d'une porte ou sous une fenêtre. Les recipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Chaque apparéil est doté de ventilateurs de refroidissement dans le fond.

• Si l'appareil est installé au-dessus d'un tiroir :

• Ne rangez pas de feuilles ni de petits bouts de papier qui pourrait etre aspirés et endommager les ventilateursurs de refroidissement ou le système de refroidissement.

• Laissez une distance d'au moins 2 cm entre le fond de l'appareil et les objetsrangés dans le tiroir.

• Otez tout panneau de séparation installé dans le meuble sous l'appareil.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

• Tous les raccordements électriques doivent être effectuels par un électricien qualifié
  L'appareil doit être raccordé à la terre.
• Avant toute intervention, assurez-vous que l'appareil est débranché.
  Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l'alimentation secteur.
• Vérifiez que l'appareil est correctement installé. Des cables ou des fiches secteur desserrés et incorrècts (le cas échéant) peuvent faire surchauffer la borne.
  Utilisez le cable d'alimentation electrique approprié.
• Ne laisses pas le cable d'alimentation électrice s'emmêler.
  Assurez-vous qu'une protection contre les chocs est installée.
• Installedle collier anti-traction sur le cable.
  Assurez-vous que le cable d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants lorsque vous branchez l'appareil à une prise électrique.
• N'utilise pas d'adaptateurs multisrpise et de rallonges.
• Veillez à ne pas endommager la fiche secteur (le cas échéant) ni le cable d'alimentation. Contactez notre service après-vente agréé ou un électricien pour replacer le cable d'alimentation s'il est endommagé.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas'être enlevée sans outils.
• Ne branche la fiche secteur dans la prise secteur qu'a la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.

• Si la prise secteur est détachée, ne branchez pas la fiche secteur.

• Ne tirez pas sur le cable secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.

• N'utilisez que des systèmes d'iso1olation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliirs du support), un disjoncteur differentiel et des contacteurs.
• L'installation électrique doit composer un dispositif d'iso1ation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.

2.3 Utilisation

AVERTISSEMENT!

Risque de blessures, de brûlures ou d'électrocution.

• Ne modifies pas les specifications de cet apparéil.
• Retirez les emballages, les étiquettes et les films de protection (le cas échéant) avant la première utilisation.
  Assurez-vous que les orifices d'expiration ne sont pas obstrués.
• Ne laisses pas l'appareil sans surveillance durant son fonctionnement.
• Mettez à l'arrêt les zones de cuisson après chaque utilisation.
• Ne posez pas de couverts ou de couvercles de casseroles sur les zones de cuisson. Ils peuventvenir très chauds.
• N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau.
  N'utilise pas l'appareil comme plan de travail ou comme espace de rangement.
  Si la surface de l'appareil est fissurée, débranchez-le immédiatement, afin d'éviter un choc électrique.
• Les porteurs de pacemakers doivent rester à une distance minimale de 30 cm des zones de cuisson à induction lorsque l'appareil est en fonctionnement.
  Lorsque you placez des alimentes dans de l'huile chaude, cela peut eclabousser.

• N'utilisez pas de feuille d'aluminium ou d'autres matériaux entre la surface de cuisson et le écipient, sauf indication contraire du fabricant de cet apparéil.

• N'utilisez que les accessoires recommendés pour cet apparéil par le fabricant.

AVERTISSEMENT!

Risque d'incendie et d'explosion.

• Les graisses et les huiles lorsqu'elles sont chauffées peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds à distance des graisses et des huiles pendant que vous cuisinez.
• Les vapeurs que dégagent l'huile très chaude peuvent provoquer une combustion spontanée.
• Une huile déjà utilisée peut contenir des restes d'aliments et provoquer un incendie à une température plus BASSE qu'avac une huile neue.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur, à proximité ou au-dessus de l'appareil.

AVERTISSEMENT!

Risque de dommages à l'appareil.

• Ne laïsez pas de recipients chauds sur le bandeau de commande.
• Ne posez pas de couvercle de casserole chaud sur la surface en verre de la table de cuisson.
• Ne laisses pas le contenu des recipients s'évaporer entièrement.
• Prenez soit de ne pas laisser tomber d'objets ou de recipients sur l'appareil. La surface risque d'être endommagée.
• N'activez pas les zones de cuisson avec un réseau vide ou sans réseau.
• Les recipients de cuisson en fonte ou dont le fond est endommagé peuvent provoquer des rayures sur la surface en verre et vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.

2.4 Entretien et nettoyage

Nettoyez régulièrement l'appareil afin de restarterir le revêtement en bon état.
- Mettez à l'arrêt l'appareil et laisserez-le refroidir avant de le nettoyer.
Nettoyez l'appareil avec de et un chiffon doux et humide. Utilisez uniquement des

produits de lavage neutres. N'utilise pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques, sauf indication contraire.

2.5 Service

Pour réparer l'appareil, contactez le service après-vente agréé. Utilisez uniquement des pieces de rechange d'origine.
- Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les apparciels électroménagers, telles que la température, les vibrations, l'humidité, ou

dont conques pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à etre utilisées dans d'autres applications et ne convennent pas à l'éclairage des pieces d'un logement.

2.6 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour savoir commentmettre l'appareil au rebut.
• Debranchez l'appareil.
• Coupe le cable d'alimentation au ras de l'appareil et mettez-le au rebut.

3. INSTALLATION

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

3.1 Avant l'installation

Avant d'installer la table de cuisson, notez les informations de la plaque signalétique cidesous. La plaque signalétique se trouve au bas de la table de cuisson.

Numéro de série

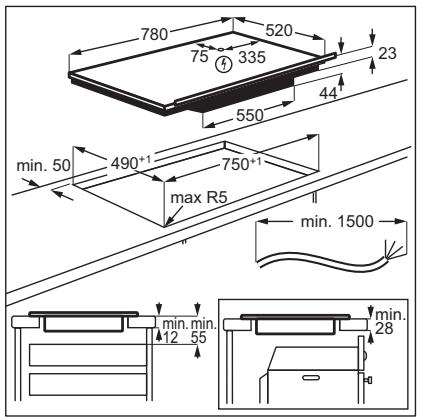

3.2 Tables de cuisson intégrées

Les tables de cuisson encastrables ne peuvent être mises en fonctionnement qu'après avoir été installées dans des meubles et sur des plans de travail homologués et adaptations.

3.3 Câble de connexion

• La table de cuisson est fournie avec un cable d'alimentation.
  Pour remplaçer le cable d'alimentation endommagé, utilisez le type de cable : H05V2V2-F qui supporte une température de 90^ ou plus. Un seul fil doit avoir une coupe transversale minimale conformément au tableau ci-dessous. Contactez votre service après-vente. Le

câble de raccordement ne peut être remplaceé que par un électricien qualifié.

AVENTISSEMENT!

Tous les raccordements électriques doivent être effectués par unElectricien qualifié.

ATTENTION!

Les connexions au moyen de fiches de contact sont interdites.

ATTENTION!

Ne percez pas et ne soudez pas les extrémites du cable. Cela est interdit.

ATTENTION!

Ne raccordez pas le cable sans gaine d'extrémité du cable.

Raccordement monophasé

1. Retirez la gaine d'extrémité du cable des fils noir, marron et bleu.
2. Retirez une partie de l'iso1ation des extremités des cables marron, noir et bleu.

3. Branchez les extrémités des cables noir et marron.

4. Appliquez un nouveau manchon d'extrémité à l'extrémité des fils partages (outil spécial requis).

5. Branchez les extrémités des deux cables bleus.
6. Appliquez un nouveau manchon d'extrémité à l'extrémité des fils partages (outil spécial requis).

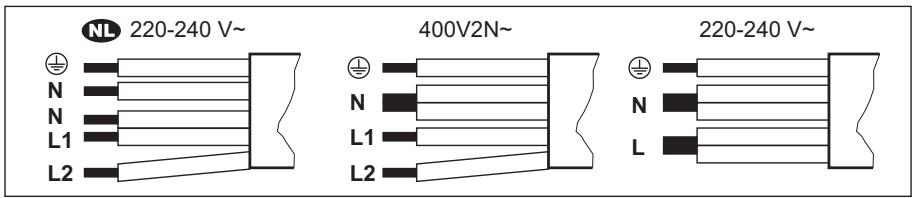

Raccordement biphasé

1. Retirez la gaine d'extrémité du cable des fils noir et marron.

2. Retirez une partie de l'iso1ation des extrémités des cables bleu.

3. Branchez les extrémités des deux cables bleus.
4. Appliquez un nouveau manchon d'extrémité à l'extrémité des fils partages (outil spécial requis).

NL 220 - 240 V~		Raccordement biphasé: 400 V2N~		Raccordement monophasé: 220 - 240 V~
5 x 1,5 mm²		5 x 1,5 mm² ou 4 x 2,5 mm²		5 x 1,5 mm² ou 3 x 4 mm²
½	Vert - jaune	½	Vert - jaune	½	Vert - jaune
N	Bleu et bleu	N	Bleu et bleu	N	Bleu et bleu
L1	Noir	L1	Noir	L	Noir et marron
L2	Marron	L2	Marron

3.4 Assemblage

Si vous installez la table de cuisson sous une hotte, reportez-vous aux instructions d'installation de la hotte pour connaître la distance minimale entre les apparéils.

Si l'appareil est installe au-dessus d'un tiroir, la ventilation de la table de cuisson peut chauffer les élémentsrangés dans le tiroir durant la cuisson.

Consultez le tutorial video « Comment installer votre table de cuisson à induction Electrolux - Installation du plan de travail » en tapant le nom complet indiqué dans le graphique ci-dessous.

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

4.1 Agencement des zones de cuisson

Zone de cuisson à induction
2 Bandeau de commande
3 La zone de cuisson à induction flexible est composée de quatre sections

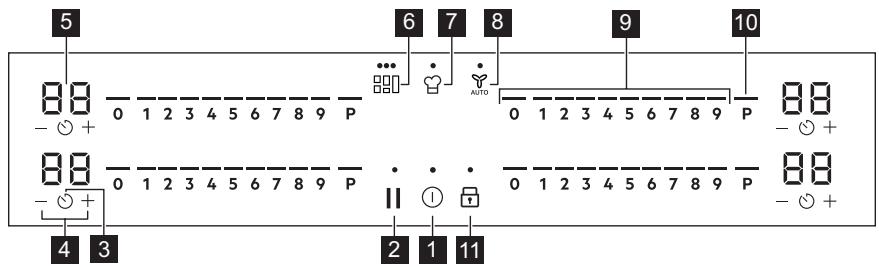

4.2 Configuration du bandeau de commande

Les touches sensitives permettent de faire fonctionner l'appareil. Les affichages, les voyants et les signaux sonores indiquent les fonctions activées.

	Touchesensitive	Fonction	Description
1	①	En fonctionnement / A l'arrêt	Pourmettre en fonctionnement et à l'accret l'appareil.
2	II	Pause	Pouractiver et désactiver la fonction.
3	◎	Minuteur	Pour régler la fonction.
4	+/-	-	Pouraugmenter ou diminuér la durée.
5	-	Affichage du minuteur	Pourindiquer la durée, en minutes.
6	□□□	Flex Bridge (Flexible Bridge)	Pourparcourir les trois modes de la fonction.
7	○	PowerSlide	Pouractiver et désactiver la fonction.
8	AUTO	Hob²Hood	Pouractiver et désactiver le mode manuel de la fonction.
9	-	Bandeau de sélection	Pour sélectionner un niveau de cuisson.
10	P	PowerBoost	Pouractiver la fonction.
11	□	Touches Verrouil / Dispositif de sécurité enfant	Pourverrouiller ou déverrouiller le bandeau de commande.

4.3 Voyants de l'affichage

Voyant	Description
E + chiffre	Un dysfonctionnement s'est produit.
/ / /	OptiHeat Control (Voyant de chaleur résiduelle à trois niveaux): poursuivre la cuisson / mainien au chaud / chaleur résiduelle.

5. AVANT LA PREMIÈRE UTILISATION

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

5.1 Limitation de puissance

Limitation de puissance définit la quantité totale d'énergie utilisée par la table de cuisson, dans les limites des fusibles de l'installation domestique.

Par défaut, la table de cuisson est réglée sur le niveau de puissance le plus élevé possible.

Pour diminuier ou augmenter le niveau de puissance :

1. Entrez dans le menu : maintenez la touche enfoncée ① pendant 3 secondes. Ensuite, appuyez et maintenez enfoncé
2. Appuyez sur sur la minuteurie avant jusqu'à ce que P apparaisse.
3. Appuyez sur / + sur la minuterie avant pour régler le niveau de puissance.
4. Appuyez sur ① pour quitter.

Niveau de puissance

Reportez-vous au chapitre « Caracteristiques techniques »

ATTENTION!

Assurez-vous que la puissance selectionnée est adaptée aux fusibles de votre tableau électrique.

P73—7350W

Reportez-vous aux chapitres concernant la sécurité.

6.1 Activation et désactivation

Maintenez la touche ① enforcée pourmettre en fonctionnement ou à l'arrêt la table de cuisson.

6.2 Détction de récipient

Cette fonction indique la présence d'ustensiles de cuisine sur la table de cuisson et désactive les zones de cuisson si aucun ustensile n'est détecté pendant une cuisson.

Si vous placez un ustensile de cuisine sur une zone de cuisson avant de seLECTIONner un niveau de cuisson, levoyant au-dessus de 0 sur le bandeau de selection apparait.

Si vous retirez un ustensile de cuisine d'une zone de cuisson activée et le mettez de côté de manière-temporaire, les voyants situés au-dessus du bandeau de selection correspondant commenceront à clignoter. Si vous ne replaces pas l'ustensile sur la zone de cuisson activée dans les 120 secondes, la zone de cuisson se désactive automatiquement.

Pour reprendre la cuisson, veillez à replacer l'ustensile sur les zones de cuisson dans le décai indiqué.

6.3 Utilisation des zones de cuisson

Posez le écipient au centre de la zone de cisson souhaitation. Les zones de cisson à

induction s'adaptent automatiquement au diametre du fond du recipient utilisé.

6.4 Reglages de la température

1. Appuyez sur le niveau de cuisson souhaité sur le bandeau de sélection. Les voyants situés au-dessus du bandeau de sélection apparaissent jusqu'àu niveau de cuisson sélectionné.
2. Pour désactiver une zone de cuisson, appuyez sur 0.

6.5 PowerBoost

Cette fonction vous permet d'augmenter la puissance des zones de cuisson à induction. La fonction peut être activée pour la zone de cuisson à induction uniquement pour une durée limite. Lorsque cette durée est ecoulée, la zone de cuisson à induction revient automatiquement au niveau de cuisson le plus elevé.

Reportez-vous au chapitre « Caracteristiques techniques »

Pour activer la fonction pour une zone de cuisson : appuyez sur P .

Pour désactiver la fonction : modifiez le niveau de cuisson.

6.6 OptiHeat Control (Voyant de chaleur résiduelle à trois niveaux)

AVERTISSEMENT!

三 / 三 / 三 Tant que levoyant est allumé, il existe un risque de brûlures dues à la chaleur résiduelle.

Les zones de cuisson à induction générent la chaleur nécessaire directement dans le fond des recipients de cuisson. La surface vitrocéramique est chauffée par des recipients de cuisson.

Les indicateurs s'allument lorsqu'une zone de cuisson est chaude. Ils indiquent le niveau de chaleur résiduelle des zones de cuisson que vous etes en train d'utiliser :

• poursuivre cuisson,
• • maintien au baud,
• chaleur résiduelle.

L'indicateur peut également s'allumer :

• pour les zones de cuisson voisines, même si vous ne les utilisiez pas,
• lorsque des recipients chauds sont placés sur la zone de cuisson froide,
• lorsque la table de cuisson est eteinte mais que la zone de cuisson est encore chaude.

L'indicateur s'eteint lorsque la zone de cuisson s'est refroidie.

6.7 Reglages minuteur

Minuteur à rebours

Utilisez cette fonction pour régler la durée de fonctionnement d'une zone de cuisson, uniquement pour une session.

Réglez le niveau de cuisson de la zone de cuisson sélectionnée, puis réglez la fonction.

1. Appuyez sur 00 apparait sur l'écran du minuteur.

2. Appuyez sur + ou — pour régler la durée (00 à 99 minutes).

3. Appuyez sur pour démarrer le minuteur ou attendez 3 secondes. Le minuteur lance le compte à rebours.

Pour modifier la durée : sélectionnez la zone de cuisson en utilisant et appuyez sur + ou - .

Pour désactiver la fonction : sélectionnez la zone de cuisson en utilisant , puis appuyez sur —. Le temps restant est décompté jusqu'à 00.

Lorsque le minuteur arrive à son terme, un signal sonore retentit et 00 clignote. La zone de cuisson se désactive. Appuyez sur un symbole pour arrêté le signal et le clignotement.

Minuteur

Vou puez utilise cette fonction lorsque la table de cuisson est allumée mais que les zones de cuisson sont eteintes. Le niveau de cuisson indique 00.

1. Appuyez sur la touche .
2. Appuyez sur + ou — pour régler l'heure. Lorsque le minuteur arrive à son terme, un signal sonore retentit et 00 clignote. Appuyez sur un symbole pour arrêté le signal et le clignotement.

Pour désactiver la fonction : appuyez sur et —. Le temps restant est décompté jusqu'à 00.

6.8 Gestion alimentation

Si plusieurs zones sont actives et que la puissance consommée dépasse la limite de l'alimentation électrique, cette fonction répartit la puissance disponible entre toutes les zones de cuisson. La table de cuisson contrôle les niveaux de cuisson pour protégger les fusibles de l'installation domestique.

• Si la table de cuisson atteint la limite de la puissance maximale disponible (reportez-vous à la plaque signalétique), la puissance des zones de cuisson sera automatiquement réduite.
  Le niveau de cuisson de la zone de cuisson selectionnee en premier est toujours prioritaire. La puissance restante

sera répartie entre les autres zones de cuisson en fonction de l'ordre de selection.

Pour les zones de cuisson à puissance réduite, le bandeau de selection clignote et indique les plus hauts niveaux de cuisson possibles.
- Attendez que l'affichage cesse de clignoter ou réduisez le réglage de cuisson de la zone de cuisson sélectionnée en dernier. Les zones de cuisson continueront de fonctionner avec le niveau de cuisson réduit. Modifiez manuellement les niveaux de cuisson des zones de cuisson si nécessaire.

6.9 Structure des menus

Le tableau indique la structure du menu de base.

Paramètres utiliser

Symbole	Réglage	Options possibles
b	Signal sonore	En fonctionnement / A l'arrêt (--)
P	Limitation de puis-sance	15 - 73
H	Mode hotte	0 - 6
E	Historique des alar-mes / erreurs	La liste des alarmes / erreurs récentes.

Pour entracer les paramètres utiliser : appuyez et maintenez enforcé ① pendant

3 secondes. Ensuite, appuyez et maintenez enforcé. Les réglages apparaissant sur le minuteur des zones de cuisson gauches.

Navigation dans le menu : le menu est constitué du symbole de réglage et d'une valeur. Le symbole apparait sur le minuteur arrêté et la valeur apparaît sur le minuteur avant. Pour parcourir les réglages, appuyez sur ∅ sur le minuteur avant. Pour modifier la valeur du réglage, appuyez sur + ou — sur le minuteur avant.

Pour quitter le menu : appuyez sur ①.

OffSound Control

Vous pouvez activer / désactiver les signaux sonores dans le Menu > Paramètres utiliser.

i

Reportez-vous à la section « Structure du menu »

Lorsque les signaux sonores sont désactivés, vous pouvez toujours entendre unsoon lorsque:

• vous appuyez sur ①;
• le minuteurs s'arrête ;
• vous appuyez sur un symbole inactif.

7. FONCTIONS SUPPLEMENTAIRES

7.1 Arrêt automatique

La fonction déactive la table de cuisson automatiquement si :

toutes les zones de cuisson sont eteintes ;
- ne pas régler le niveau de cuisson ou la vitesse du ventilateur après l'activation de la table de cuisson ;
- vous avez renversé quelque chose ou place un objet sur leibandau de commande pendant plus de 10 secondes (une casserole, un torchon).Un signal sonore retentit et la table de cuisson se met a l'arrêt. Retirez l'objet ou nettoyez le bandau de commande.

• l'appareil devient trop chaud (par exemple, lorsqu'une casserole chauffe à vide). Laissez refroidir la zone de cuisson avant de réutiliser la table de cuisson.
• vous ne désactivez pas une zone de cuisson, ou ne changez pas le niveau de cuisson. Au bout de quelques instants, la table de cuisson s'éteint.

La relation entre le niveau de cuisson et le décai après lequel l'appareil s'estint :

Réglages de la température	La table de cuisson se met à l'arrêt après
1 - 2	6 heures
3 - 4	5 heures
5	4 heures
6 - 9	1,5 heures

7.2 Pause

Cette fonction seLECTIONne le niveau de cuisson le plus bas pour toutes les zones de cuisson activées.

Lorsque la fonction est activée, ① et II peut être utilisés. Tous les autres symboles figurant sur les bandeaux de commande sont bloqués.

La fonction ne désactive pas les fonctions du minuteur.

1. Pour activer la fonction : appuyez sur la touche II.

Le niveau de cuisson est réduit à 1.

1. Pour désactiver la fonction, appuyez sur II.

Le réglage précédent du niveau de ciisson apparaît.

7.3 Touches Verrouil

Vous pouvez verrouiller le bandeau de commande pendant le fonctionnement de la table de cuisson. Vous éviterez ainsi toute modification accidentelle du niveau de cuisson.

Réglez d'abord le niveau de cuisson.

Pour activer la fonction : appuyez sur la touche 1 .

Pour désactiver la fonction : appuyez à nouveau sur 1 .

i

La fonction se désactive lorsque vous éteignez la table de cuisson.

7.4 Dispositif de sécurité infant

Cette fonction permet d'eviter une utilisation involontaire de la table de cuisson.

Pour activer la fonction : appuyez sur ① Ne parametrez pas le niveau de cuisson Maintenez la touche 1 enforcée pendant 3 secondes, jusqu'à ce que levoyant au-dessus du symbole apparaisse. Désactive la table de cuisson en appuyant sur ①

i

La fonction reste active lorsque vous éteignez la table de cuisson. Le voyant ci-dessus est allumé.

Pour désactiver la fonction: appuyez sur ① .Ne paramétrrez pas le niveau de cisson. Maintenez la touche enfoncée pendant 3 secondes, jusqu'à ce que levoyant au-dessus du symbole disparaisse.Désactive la table de cisson en appuyant sur ①

Cuisson avec la fonction activée: appuyez sur ①, puis sur pendant 3 secondes, jusqu'à ce que levoyant au-dessus du symbole disparaisse. Vous pouvez utiliser la table de cuisson. Lorsque vous éteignez la table de cuisson en appuyant sur ①, la fonction est à nouveau activée.

7.5 Zone de cuisson à induction flexible

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

Fonction Flex Bridge

La zone de cuisson à induction flexible est composée de quatre sections. Les sections peuvent être combinées en deux zones de cuisson de taille différente, ou en une grande zone de cuisson. Vous désissez la combinaison des sections en selectionnant le mode correspondant à la taille de l'ustensile que vous souhaitez utiliser. Il existe trois modes : Standard, Big Bridge et Max Bridge.

Pour régler le niveau de cuisson, utilisez deux bandeaux de selection du cotope gauche.

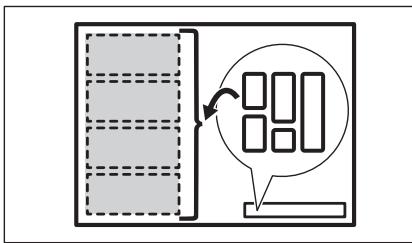

Basculement entre les modes

Pour basculer entre les modes, appuyez sur [O]. Les niveaux de cuisson seront conservés.

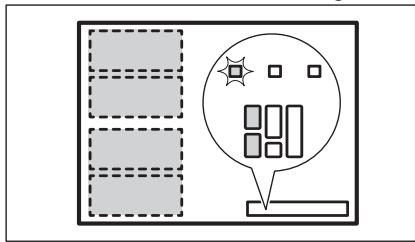

Diamètre et position de l'ustensile de cuisine

Choisissez le mode correspondant à la taille et à la forme de l'ustensile. Le salarié doit recouvrir la zone sélectionnée autant que possible.

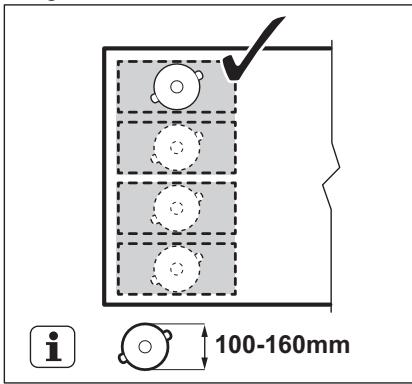

Placez l'ustensile de cuisine dont le diamètre de fond est inférieur à 160 mm au centre d'une section. Vous pouvez utiliser une poèle à roir avec les modes Big Bridge et Max Bridge.

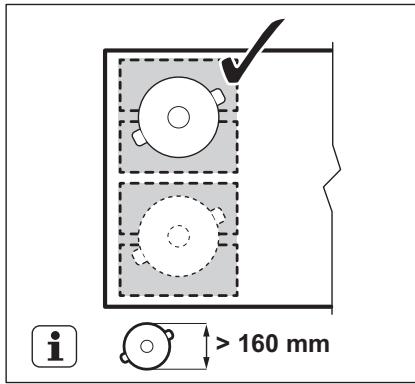

Placez l'ustensile de cuisine dont le diamètre de fond est supérieur à 160 mm au centre, entre deux sections.

Ce mode s'active par défaut lorsque vous activez la fonction. Il relié les sections en deux zones de cuisson distinctes. Vous pouvez régler le niveau de cuisson de chaque zone séparément. Utilisez les deux bandeaux de sélection du côté gauche.

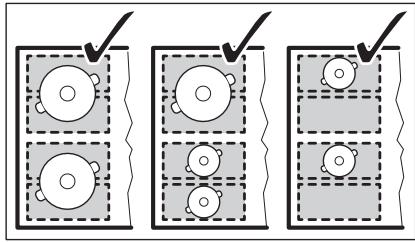

Bonne position de l'ustensile de cuisine :

Mauvaise position de l'ustensile :

Pour activer le mode, appuyez sur tout jusqu'à ce que l'indicateur de mode approprié

s'affiche. Ce mode regroupe les trois sections arrirée en une seule et même zone de cuisson. La section avant n'est pas reliée et fonctionne comme une zone de cuisson séparée. Vous pouvez régler le niveau de cuisson de chaque zone séparation. Utilisez les deux bandeaux de selection du côte gauche.

Bonne position de l'ustensile de cuisine :

Veillez à placer l'ustensile sur les trois sections connectées. Si vous utilisez un ustensile plus petit que les deux sections, le bandeau de selection clignote et la zone se désactive au bout de 2 minutes.

Mauvaise position de l'ustensile :

Pour activer le mode, appuyez sur tout jusqu'à ce que l'indicateur de mode approprié.

s'affiche. Ce mode regroupe toutes les sections en une seule et même zone de cuisson. Pour régler le niveau de cuisson, utilisez l'un des deux bandeaux de selection du côte gauche.

Bonne position de l'ustensile de cuisine :

Veillez à placer l'ustensile sur les quatre sections connectées. Si vous utilisez un recipient plus petit que les trois sections, le bandeau de selection clignote et la zone s'éteint au bout de 2 minutes.

Mauvaise position de l'ustensile :

PowerSlide

Cette fonction vous permet de régler la température en déplaçant l'ustensile à un autre endroit de la zone de cuisson à induction.

• Cette fonction divise la zone de cuisson à induction en trois zones ayant chacune un niveau de cuisson différent. La table de cuisson détecte la position de l'ustensile et règle le niveau de cuisson correspondant à cette position.
• Vous pouvez placer l'ustensile à l'avant, au milieu ou à l'arrière. Si vous posez l'ustensile à l'avant, le niveau de cuisson le plus élevé est sélectionné. Pour le diminuier, déplacez le recipient vers le milieu ou l'arrière.
• Lorsque vous activez cette fonction pour la première fois, les niveaux de cuisson par défaut sont les suivants : 9 pour la position avant, 6 pour la position centrale et 3 pour la position arrière.
• Vous pouvez changer les niveaux de cuisson séparément pour chaque position. La table de cuisson seouvendra des

niveau de cuisson la prochaine fois que vous activerez cette fonction.

• L'affchage du niveau de cuisson du bandeau de selection avant gauche indique le niveau de cuisson pour cette fonction. Pour changer le niveau de cuisson par défaut, utilisez uniquement le bandeau de selection avant gauche. Le bandeau de selection arrirée gauche est désactivé lorsque la fonction est activé.

i

Utilisez uniquement un réseau avec diamètre de fond de 160 mm lorsque la fonction est activée.

1. Placez l'ustensile approprié sur le côte avant gauche de la zone de cuisson.
2. Maintenez la touche ① enforcée pour activer la table de cuisson.

Un signal sonore retentit et les voyants audessus de ① et apparatusent.

1. Appuyez sur pour activer la fonction. Un signal sonore retentit et un voyant audessus du symbole apparait.
2. Déplacez l'ustensile d'avant en arrêté sur la zone de cuisson si nécessaire. Pour changer la position du écipient, soulevez-le et placez-le sur une autre partie de la zone. Ne faites pas glisser le écipient car vous risquez de rayer et décorcher la surface.

Le niveau de cuisson sur le bandeau de sélection s'ajuste automatiquement.

1. Pour modifier le niveau de cuisson par défaut, déplacez tout d'abord l'ustensile jusqu'à la zone que vous souhaitez régler.
2. Appuyez sur l'un des niveaux de cuisson disponibles sur le bandeau de selection avant gauche.

Les niveaux de cuisson actualisés seront enregistrés la prochaine fois que vous utiliserez la fonction.

1. Répétez cette procédure pour les autres zones de cuisson, si nécessaire.
2. Pour désactiver la fonction, appuyez sur 2. Vous pouvez également appuyer sur 0 sur le bandeau de selection avant gauche.

Un signal sonore retentit et levoyant audressus du symbole disparaît. Le niveau de cuisson passé à 0.

Vou puez regler un minuteur lorsque PowerPoint est activée. Dans ce cas, le minuteur ne désactive pas les zones de cuisson une fois le temps définie écoué. Le minuteur affecte les trois zones de cuisson activées par la fonction simultanément.

7.6 Hob²Hood

Il s'agit d'une fonction automatique de pointe permettant de raccorder la table de cuisson à une hotte particulière. La table de cuisson et la hotte disposent toutes les deux d'un communicateur de signal infrarouge. La vitesse du ventilateur est définie automatiquement d'après le réglage du mode et la température du recipient le plus chaud se trouvant sur la table de cuisson. Vous pouvez également activer le ventilateur manuellement depuis la table de cuisson.

i

Sur la plupart des hottes, le système de commande à distance est désactisé par défaut. Activez-le avant d'utiliser la fonction. Pour plus d'informations, reportez-vous au manuel d'utilisation de la hotte.

Utiliser automatiquement la fonction

Pour utiliser la fonction automatique, réglez le mode automatique sur H1 - H6. La table de cuisson est initialement réglée sur H5. La hotte réagit dés que vous actionnez la plaque de cuisson. La table de cuisson détecte automatiquement la température du recipient et ajusté la vitesse du ventilateur.

Modes automatiques

	Éclairage automatique	Ébullition1)	Friture2)
H0	A l'arrêt	A l'arrêt	A l'arrêt
H1	En fonctionnement	A l'arrêt	A l'arrêt
H23)	En fonctionnement	Vitesse de ventilation 1	Vitesse de ventilation 1
H3	En fonctionnement	A l'arrêt	Vitesse de ventilation 1
H4	En fonctionnement	Vitesse de ventilation 1	Vitesse de ventilation 1
H5	En fonctionnement	Vitesse de ventilation 1	Vitesse de ventilation 2
H6	En fonctionnement	Vitesse de ventilation 2	Vitesse de ventilation 3

1) La table de cuisson détecte le processus d'ébullition et sélectionne la vitesse de ventilation en fonction du mode automatique.
2) La table de cuisson détecte le processus de friture et sélectionne la vitesse de ventilation en fonction du mode automatique.
3) Ce mode active le ventilateur et l'éclairage, sans tenir compte de la température.

Modifier du mode automatique

1. Désactivez la table de cuisson.
2. Appuyez sur ① pendant 3 secondes. L'affichage s'allume et s'eteint.
3. Appuyez sur pendant 3 secondes.
4. Appuyez plusieurs fois sur la touche jusqu'à ce que H s'allument.
5. Appuyez sur la touche + du minuteur pour selectionner un mode automatique.

i

Pour faire fonctionner la hotte directement depuis le panneau de la hotte, désactivez le mode automatique de la fonction.

i

Lorsque vous terminez la cuisson et mettez à l'arrêt la table de cuisson, la ventilation de la hotte pourrait continuer à fonctionner pendant un certain temps. Au bout d'un moment, le système désactive automatiquement la ventilation et vous empêche de l'activer accidentellement durant les 30 secondes qui suivent.

Utiliser manuellement la vitesse de ventilation

Vous pouvez également activer la fonction manuellement. Pour ce faire, appuyez sur la touche AUTO lorsque la table de cuisson est active. Cela désactive le fonctionnement automatique de la fonction et vous permet de modifier manuellement la vitesse du ventilateur. En appuyant sur la touche AUTO, la vitesse du ventilateur est augmentee d'un palier. Lorsque vousatteignez un niveau

intensif et que vous appuyez sur la touche à nouveau, la vitesse du ventilateur reviendra à 0, désactivant ainsi le ventilateur de la hotte. Pour réactiver le ventilateur à vitesse 1, appuyez sur la touche AUTO.

i

Pour activer le fonctionnement automatique de la fonction, eteignez puis rallumez la table de cuisson.

Activier l'éclairage

Vou puez regler la table de cuisson pour activer automatique la luziere des que vous allumez la table de cuisson. Pour ce faire, reglez le mode automatique sur H1 - H6.

i

La lumière de la hotte s'éteint 2 minutes après avoir désactivé la table de cuisson.

8. CONSEILS

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

8.1 Récipients de cuisson

i

Pour les zones de cuisson à induction, un champ electromagnetique puissant crée très rapidement la chaleur dans le recipient.

Utilisez les zones de cuisson à induction avec un récipient de cuisson adapté.

Pour éviter la surchauffe et améliorer les performances des zones, le recipient doit être aussi écais et plat que possible.
Assurez-vous que le dessous des récipients est propre et sec avant de le placer sur la surface de la table de cuisson.
Veillez toujours à ne pas faire glisser ni frottier le réseau sur les bords et les coins du verre, car cela pourrait écailler ou endommager la surface du verre.

Matériaux des recipients de cuisson

• corrects : fonte, acier, acier émailé, acier inoxydable, fond multicouche (homologué par le fabricant).
• incorrects : aluminium, cuivre, laiton, verre, céramique, porcelaine.

Les reçipients de cuisson convennent pour l'induction si :

• une petite quantité d'eau contenue dans un récipient chauffe dans un bref laps de temps sur une zone de cuisson régée sur le niveau de cuisson maximal.
• un aimant adhére au fond du récipient.

Dimensions des recipients de cuisson

• Les zones de cuisson à induction s'adaptent automatiquement au diamètre du fond du réseau utilisé. Placez le réseau au centre de la zone de cuisson sélectionnée.
  L'efficacité de la zone de cuisson dépend du diamètre du écipient. Pour assurer un transfert optimal de la chaleur, utilisez des écipients dont le diamètre est similaire à celui d'une zone de cuisson donnée, pas plus grands et pas plus petits que ceux

recommendés. Pour vérifier le diamètre reconnamé des recipients de cuisson, reportez-vous à « Caracteristiques techniques » > « Spécifications des zones de cuisson »

• Un réseau au diamètre plus petit que le diamètre minimal recommendé ne recoit qu'une petite partie de la puissance généree par la zone de cuisson, ce qui entraîne un chauffage plus lent.
  Pour des raisons de sécurité et des résultats de cuisson optimaux, n'utilise pas de recipient plus grand qu'indiquedans la section « Caracteristiques des zones de cuisson ». Evitez de garder les recipients à proximé du bandeau de commande durant la cuisson. Cela peut afferter le fonctionnement du bandeau de commande ou activer accidentellement les fonctions de la table de cuisson.

i

Reportez-vous au chapitre « Caracteristiques techniques »

8.2 Bruits pendant le fonctionnement

Si vous entendez :

-cranquement:le récipient est composé de différents matériaux (conception « sandwich »).
- sifflement : vous utilisez une zone de cuisson avec un niveau de puissance

élevé et le recipient est composé de différents matérieliaux (conception « sandwich »).

• bourdonnement : vous utilisez un niveau de puissance élevé.
• cliquetis : une commutation électrique se produit.
• sifflement, bourdonnement : le ventilateur fonctionne.

Ces bruits sont normaux et n'indiquent pas une anomalie de l'appareil.

8.3 Öko Timer (Minuteur Éco)

Pour réaliser des économies d'énergie, la zone de cuisson se désactive automatiquement avant le signal du minuteur. La différence de temps de fonctionnement dépend du niveau et de la durée de cuisson.

8.4 Guide de cuisson simplifié

Le rapport entre le niveau de cuisson et la consommation energetique de la zone de cuisson n'est pas linéaire. Lorsque vous augmentez le niveau de cuisson, cela n'est pas proportionnel avec l'augmentation de la consommation d'énergie. Cela peut dire qu'une zone de cuisson avec le niveau de cuisson moyen utilise moins de la moitié de sa puissance.

i

Les données du tableau sont fournies à titre indicatif uniquement.

Réglages de la température	Utilisez pour :	Durée (min)	Conseils
1	Gardez au chaud les alimentés cuits.	si nécessaire	Placez un couvercle sur le récantient.
1 - 2	Sauce hollandaise ; faire fondre : beur-re, chocolat, gelatine.	5 - 25	Mélangez de temps en temps.
2	Solidifier : omelettes, oeufs cocotte.	10 - 40	Cuisinez avec un couvercle.
2 - 3	Faire moins des plats à base de riz et de laitage, réchauffer des plats ci-dessus.	25 - 50	Ajoutez au moins deux fois plus d'eau que de riz. Remuez les plats à base de lait durant la cuisson.
3 - 4	Cuisez les légumes, le poisson et la viande à la vapeur.	20 - 45	Ajouter quelques cuillères à soupe d'eau. Vérifiez la quantité d'eau pendant le processus.
4 - 5	Pommes de terre à la vapeur et autres légumes.	20 - 60	Couvrez le fond de la cuve avec 1 à 2 cm d'eau. Vérifiez le niveau d'eau pendant le processus. Gardez le couvercle sur la cuve.
4 - 5	Cuisez de plus grandes quantités d'ali-ments, des ragôuts et des soupes.	60 - 150	Ajoutez jusqu'à 3 l de liquide et des ingrésdientis.
6 - 7	Faire revenir : escalopes, cordons bleus de veau, côtelettes, rișolettes, saucisses, foie, roux, øeufs, crêpes, beignets.	si nécess-saire	Retournez-le si nécessaire.
7 - 8	Friture, galettes de pommes de terre, bîftecks, steaks.	5 - 15	Retournez-le si nécessaire.
9	Faire bouillir de l'eau, cuire des pâtes, saiser de la viande (goulasch, bœuf braisé), cuire des frites.
P	Faire bouillir une grande quantité d'eau. PowerBoost est activée.

8.5 Conseils pour la fonction Hob²Hood

Lorsque you utilisez la table de cuisson avec la fonction :

• Protégez le bandeau de la hotte de la lumière directe du soleil.
• Ne pointez pas de lumière halogène sur le bandeau de la hotte.
• Ne recouvre pas le bandeau de commande de la table de cuisson.
• Ne bloquez pas le signal entre la table de cuisson et la hotte (par exemple avec la main, la poignée d'un ustensile ou un grand récipient). Voir l'illustration.

La hotte illustrée ci-dessous est presentee à titre d'illustration uniquement.

i

D'autres apparèils contrôlés à distance peuvent bloquer le signal. N'utilise pas ce type d'apparèil à proximité de la table de cuisson lorsque Hob?Hood est actif.

Hottes dotées de la fonction Hob²Hood Pour couver la gamme complète de hottes compatibles avec cette fonction, reportez-vous à notre site Web. Les hottes Electrolux dotées de cette fonction doivent afficher le symbole AUTO.

9. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

9.1 Informations generales

• Nettoyez la table de cuisson après chaque utilisation.
  Utilisez toujours un réseau dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.
  Utilisez un produit de nettoyage spécialement adapté à la surface de la table de cuisson.
  Utilisez toujours un gratoir recommendé pour les tables de cuisson avec une surface en verre. Utilisez le gratoir uniquement comme outil supplémentaire pour nettoyer le verre après la procEDURE de nettoyage standard.

AVERTISSEMENT!

N'utilise pas de couteaux ou d'autres outils métalliques tranchants pour nettoyer la surface en verre.

L'imprimé sur la zone de cuisson à induction flexible peut se salir ou changer de couleur à force de déplacer les récipients. Vous pouvez nettoyer la zone de la manière décrite.

9.2 Nettoyage de la table de cuisson

Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sel, le sucre et les alimentés contenant du sucre, car la saleté peut endommager la table de cuisson. Veillez à ne pas vous brûler. Tenez le racloir spécial incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures.
- Enlevez lorsque la table a suffisamment refroidi :traces de calcaire, traces d'eau, taches de graisse, decoloration metallique brillante. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. Àpres le nettoyage, essuyez la table de cuisson avec un chiffon doux.
Pour retirer les decolorations metalliques brillantes : utilisez une solution d'eau additionnee de vinaigre et nettoyez la surface vitrée avec un chiffon.

10. DÉPANNAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

10.1 Que faire si...

Problème	Cause possible	Solution
Vou ne pouvez pas activer la ta- ble de cuisson ni la faire fonction- ner.	La table de cuisson n'est pas bran- chée à une source d'alimentation électrique ou le branchement est in- correct.	Vérifiez que la table de cuisson est correctement branchée à une source d'alimentation électrique.
	Le fusible a disjoncté.	Assurez-vous que le fusible est la Cause du dysfonctionnement. Si les fusi- bles disjonctent de manière répétée, faites appel à un électricien qualifié.
	Vou n'avez pas régle le niveau de cuisson dans les 60 secondes.	Mettez de nouveau en fonctionnement la table de cuisson et réglez le niveau de cuisson en moins de 60 secondes.
	Vous avez appuyé sur 2 ou plu- sieurs touches sensitives en même temps.	Appuyez sur une seule touche sensiti- ve.
	La fonction Pause est activée.	Reportez-vous à la section « Pause ».
	Il y a de l'eau ou des taches de graissse sur le bandeau de commande.	Nettoyez le bandeau de commande.
Un bip constant se déclenché.	Le branchement électrique est incor- rect.	Débranchez l'appareil de l'alimentation électrique. Demandez à un électricien qualifié de vérifier l'installation.
Vou n'arrivez pas à selectionner le niveau de cuisson maximal de l'une des zones de cuisson.	Les autres zones consommment déjà la puissance maximale disponible. Notre table de cuisson fonctionne correctement.	Diminuez la puissance des autres zo- nes de cuisson raccordées à la même phase. Reportez-vous au chapitre « Gestion alimentation ».
Un signal sonore retentit et la ta- ble de cuisson se met à l'arrêt.	Vous avez posé quelques chose sur une ou plusieurs touches sensitives.	Retirrez l'objet des touches sensitives.
Un signal sonore retentit lorsque la table de cuisson est à l'arrêt.
La table de cuisson se met à l'arrêt.	Vous avez posé quelques chose sur la touche sensitive ①.	Retirrez l'objet de la touche sensitive.
Le voyant de chaleur résiduelle ne s'allume pas.	La zone de cuisson n'est pas chau- de partir qu'elle n'a fonctionné que peu de temps ou le capteur est en-dommagé.	Si la zone a eu assez de temps pour chauffer, faites appel à un service après-vente/agréé.
Hob²Hood ne fonctionne pas.	Vous avez recouvert le bandeau de commande.	Retirrez l'objet du bandeau de com- mande.
	Vous utilisez un très grand récipient qui bloque le signal.	Utilisez un plus petit récipient, changez la zone de cuisson ou faites fonction- ner la hotte manuelle.
Le bandeau de commande de- vient chaud au toucher.	L'ustensile est trop grand ou vous le placez trop pres du bandeau de commande.	Placez les récipiens de grande taille sur les zones de cuisson arrêté, si possible.
Aucun signal sonore ne se dé-clenché lorsqu'vous appuyez sur les touches sensitives du bandeau.	Les signaux sonores sont désacti-vés.	Activez les signaux sonores. Reportez-vous au chapitre « Utilisation quotidiennè» .
La zone de cuisson à induction flexible neCHAUFFE pas le réci-pient.	Le récipient est mal positionné sur la zone de cuisson à induction flexible.	Placez le récipient dans la bonne posi-tion sur la zone de cuisson à induction flexible. La position du récipient dé-pendé de la fonction ou du mode de fonctionnement activé(e). Reportez-vous au chapitre « Zone de cuisson à induction flexible » .
	Le diamètre du fond du récipient de cuisson est incorrect pour la fonction ou le mode de fonctionnement acti-qué(e).	Utilisez un récipient dont le fond est d'un diamètre adapté à la fonction ou au mode de fonctionnement activé(e). Reportez-vous au chapitre « Zone de cuisson à induction flexible » .
Le voyageant au-dessus du symbole s'sallume.	Dispositif de sécurité enfant ou de Touches Verrouil est activé.	Reportez-vous aux sections « Disposi-tif de sécurité enfant » et « Touches verrouil. » .
Leibandeu de sélection clignote.	Il n'y a aucun récipient sur la zone ou la zone n'est pas entièrement couverte.	Placez un récipient sur la zone et as-surez-vous qu'il couvre entièrement la zone de cuisson.
	Le récipient n'est pas adapté.	Utilisez un récipient adapteux tables de cuisson à induction. Reportez-vous au chapitre « Conseils » .
	Le diamètre du fond du récipient de cuisson est trop petit pour la zone.	Utilisez des récipients dont les dimen-sions sont correctes. Reportez-vous au chapitre « Caractéristiques techni-ques » .
	Flex Bridge (Flexible Bridge) fon-citionne. Une ou plusieurs sections du mode de fonctionnement en cours ne sont pas couvertes par le réci-pient.	Placez le récipient sur le bon nombre de sections du mode de fonctionnement activé, ou modifiez le mode de fonctionnement. Reportez-vous au chapitre « Zone de cuisson à induction flexible » .
	PowerSlide est activé. Deux casse-roles sont placées sur la zone de cuisson à induction flexible ou l'us-tensile couvre plus d'une zone de cuisson activée par la fonction.	N'utilise qu'une seule casserole. Reportez-vous au chapitre « Zone de cuisson à induction flexible » .
et un chiffre s'affichent.	Une erreur s'est produit dans la ta-ble de cuisson.	Mettez à l'accuté la table de cuisson et mettez-la de nouveau en fonction-ment au bout de 30 secondes. Si E s'affiche à nouveau, débranchez la ta-ble de cuisson de la prise électrique. Au bout de 30 secondes, rebranchez la table de cuisson. Si le problème persisté, contactez le service après-venture agrée.

10.2 Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agreeé. Vous doivent fournir les données figurant sur la plaque signalétique. Assurez-vous d'utiliser

correctement la table de cuisson. Si l'intervention d'un technicien ou d'un vendeur n'est pas gratuite, malgré la période de garantie en cours. Les informations concernant la période de garantie et les centres de service après-venture agréés figurent dans le livre de garantie.

11. CARACTERISTIQUES TECHNIQUES

11.1 Plaque signalétique

Modèle EIV85453

Type 62 D4A 05 AA

Induction 7.35 kW

Numero de série.......

ELECTROLUX

PNC 94959931800

220 - 240 V / 400 V 2N, 50 Hz

Fabrique en : Allemagne

7.35 kW

11.2 Caracteristiques des zones de cuisson

Zone de cuisson	Puisance nominale (niveau de cuisson maxima-le) [W]	PowerBoost [W]	PowerBoost du-ree maximale [min]	Diamètre de l'us-tensile [mm]
Arrière central	2300	3200	10	125 - 210
Avant droite	1800	2800	10	145 - 180
Zone de cuisson à induction flexible	2300	3200	10	minimum 105

La puissance des zones de cuisson peut varier en fonction des données du tableau. Elle change en fonction du matériel et des dimensions du écipient.

Pour des résultats de cuisson optimaux, utilisez des recipients qui ne dépassent pas les diamètres indiqués dans le tableau.

12. RENDEMENT ÉNERGÉTIQUE

12.1 Informations produits conformément aux réglementations d'écoconception de l'UE

Identification du modele		EIV85453
Type de table de cuisson		Plan de cuisson intégré
Nombre de zones de cuisson		2
Nombre de surfaces de cuisson		1
Technologie de chauffage		Induction
Diamètre des zones de cuisson circulaires (Ø)	Arrière central	21.0 cm
	Avant droite	18.0 cm
Longueur (L) et largeur (l) de la surface de cuisson	Gauge	L 45.8 cm
		l 21.4 cm
Consommation d'énergie par zone de cuisson (EC electric cooking)	Arrière central	189.1 Wh/kg
	Avant droite	178.3 Wh/kg
Consommation d'énergie de la surface de cuisson (EC electric cooking)	Gauge	182.6 Wh/kg
Consommation d'énergie de la table de cuisson (EC electric hob)		183.0 Wh/kg

IEC / EN 60350-2 - Appareils de cuisson domestiques électriques - Partie 2 : Tables de cuisson - Méthodes de mesure des performances.

Les mesures d'énergie se rapportant à la surface de cuisson sont identifiées par les repères des zones de cuisson correspondantes.

12.2 Économie d'énergie

Vou puezé economiser de l'énergie pendant la cuisson quotidienne si vous suive les conseils ci-dessous.

Lorsque you faites chauffer de I'eau, n'utilise que la quantite dont vous avez besoin.
- Dans la mesure du possible, placez toujours les couvercles sur les recipients de cuisson.
- Placeez les recipients directement au centre de la zone de cuisson.
Utilisez la chaleur résiduelle pour garder les aliments au chaud ou pour les faire fondre.

12.3 Informations produits pour la consommation d'énergie et le temps maximum requis pour atteindre le mode basse consommation applicable

Consommation d'énergie pondérée en mode « arrêt »	0.3 W
Temps maximum requis pour que l'équipement atteigne automatiquement le mode BASSE puissance applicable	2 min

13. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole Deposez les emballages dans les conteneurs prevus a cet effet. Contribuez a la protection de I'environnement et a votre

sécurities, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures menagères. Emmenez un tel produit dans

votrecentre local de recyclage ou contactez voservicesmunicipaux.

Concerne la France uniquement :

FR

Cet appeireil, ses accesseses et cordons se recyclent

REPRISE À LA LIVRAISON

0U

A DEPOSER EN MAGASIN

0U

A DEPOSER DÉCHÉTERIE

Points de collecte sur www.quefaideresmedeschefs.fr Privilegiez la réparation ou le don de cette apparcel et

FR

dmaJusmJdsn Electrolux! dssgmmdu anbgon h3j6o gssgagnou sHj3ousoo3oU.

ooom ombdsodou gusbgg h03joo,6mmdyjmo,36mmdjodu c6mu
o6b6do, u6nolowos 03000dou gusbg 05gmddos:
www.electrolux.com/support

33000000000000000000000000000000

066666
