| Type de produit | Tuner satellite haute définition |
| Marque | OPTEX |
| Modèle | ORS9992-HD |
| Réception | Multi-satellites, TNTSAT (Astra 19.2°E) |
| Nombre de chaînes | Jusqu'à 4000 (TV et radio) |
| Résolution | HD (1080i, 1080p, 576i, 576p, 720p) |
| Formats d'image | 4:3, 16:9 |
| Son | Stéréo, Dolby Digital, Dolby Digital Plus |
| Audio description | Oui |
| Sous-titres | Oui, plusieurs langues |
| Guide électronique (EPG) | Oui |
| Timeshifting | Oui |
| Enregistrement (PVR) | Oui, via USB (disque dur ou clé non fournis) |
| Connectiques | 1 entrée LNB, 1 HDMI, 1 Péritel, 1 SPDIF, 1 port USB, 1 Ethernet, 1 mini USB IR |
| Alimentation | 12V DC externe (9-19V), consommation <7W (marche), <1W (veille) |
| Contrôle parental | Oui, code PIN, âge de protection |
| DiSEqC | Compatible 1.0/1.1 |
| Mise à jour | Par satellite ou USB |
| Garantie | 12 mois |
| Accessoires inclus | Télécommande, piles AAA, carte TNTSAT, bloc alimentation, notice |
| Nettoyage | Chiffon doux et sec, sans liquides ni détergents |
| Sécurité | Ventilation, ne pas ouvrir, débrancher en cas d'orage ou absence prolongée |
| Protection environnement | Ne pas jeter avec les ordures ménagères, recycler selon réglementation |
FOIRE AUX QUESTIONS - ORS9992-HD OPTEX
Questions des utilisateurs sur ORS9992-HD OPTEX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Tuner satellite au format PDF gratuitement ! Retrouvez votre notice ORS9992-HD - OPTEX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ORS9992-HD de la marque OPTEX.

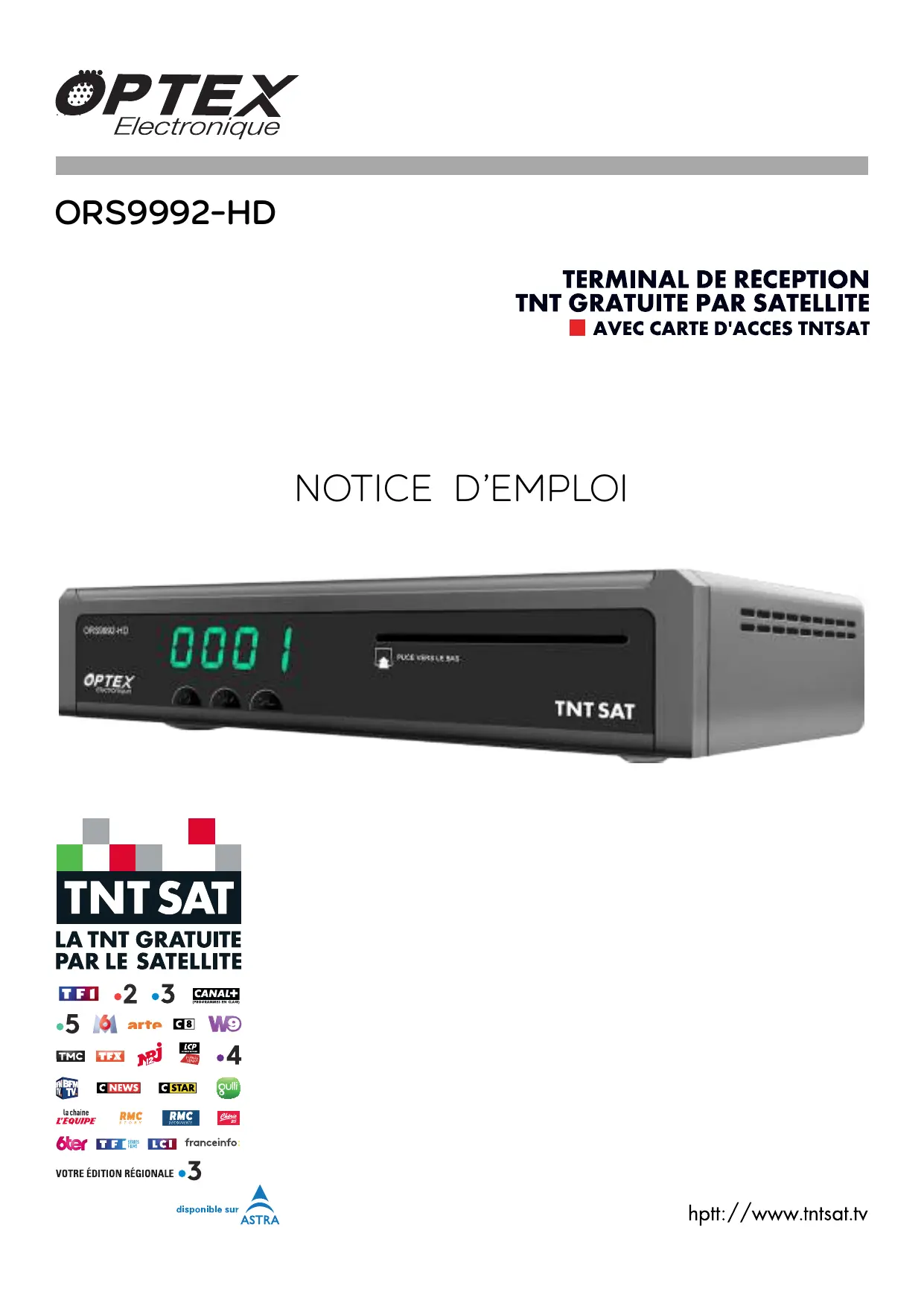

MODE D'EMPLOI ORS9992-HD OPTEX
Optex Electronique you remercie d'avoir choisi le terminal numérique satellite Haute Definition ORS9992-HD.
Doté d'une qualité video et audio exceptionnelle, il est idéal pour receivevoir, enregistrer et revoir les chaînes de la TNT disponibles par satellite avec TNTSAT.
Le terminal ORS9992-HD est fabriqué sous licence Dolby Laboratories.
Le terme << Dolby >> et le sigle double D sont des marques commerciales de Dolby Laboratories.
En cas de mauvaise réception, il est conseilé de faire appel à un installateur qualifié pour contrôler votre installation d'antenne parabolique.
CONTENU DU CARTON
1 terminal ORS9992-HD
1 carte d'accès TNTSAT
1 télécommande
2 piles de type AAA
1 notice d'installation et d'emploi
Dans le cas ou un accessoire manquerait, contactez sans attendre votre revendeur.
Accessoire associé non fourni :
Le Kit DEP2F nécessaire pour le déport des fonctions de la télécommande (voir page 5)
Cette fonction vous permettra de dissimuler ** le terminal derriere votre téléviseur et le piloter à distance.
Le terminal et la carte HD sont garantis 12 mois à partir de la date d'achat, la garantie étant confirmée par la date de première mise en service..
NB：
En cas de panne avérée, le terminal, l'alimentation, la télécommande et la carte d'accès d'origine doivent être rapportés à votre revendeur.
ATTENTION :
La garantie ne s'applique pas à un terminal en panne incomplet renvoyé au service après vente sans l'alimentation, la télécommande et la carte d'accès.
Afin d'assurer la sécurité de la territorialité des droits, la durée de validité de la carte TNTSAT est de 4 ans. A l'issue de cette période, les clients TNTSAT sont invités à renouveler leur carte (voir les conditions de renouvellement sur le site www.tntsat.tv).
Utilisation d'un terminal et d'une carte TNTSAT exclusivement limitée au Territoire Français Métropolitain et Monaco, au profit de personnes physiques, pour un usage privé et personnel.
** ATTENTION : toujours laisser un espace suffisant autour du terminal afin de permettre une bonne aération.
SOMMAIRE
Entrée en matière
Page 1 - fonctions -connexions - consignes de sécurité
Face avant - Panneau arrêté - Raccordements - La télécommande
Page 2 - fonctions de la face avant et du panneau arrêté
Page 3 - raccordements à la parabole et aux périphériques
Page 4 - utilisation et fonctions de la télécommande
Guide d'installation, première mise en service
Page 5 - insertion de la carte à puce, raccordement du transfert des fonctions de la télécommande
Page 6 - langue des menus, selection des paramétres AV, recherche des chaînes

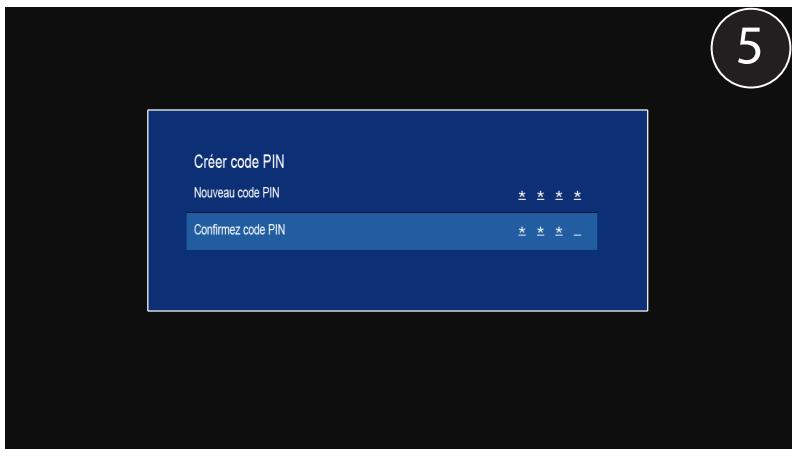

Page 7 - choix de la chaine régionale, créé un code PIN, paramétrage du contrôle parental, le bandeau info
Le menu Programme

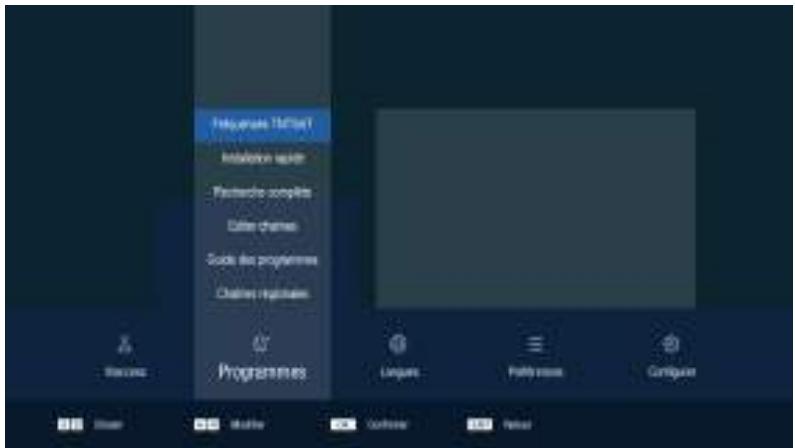

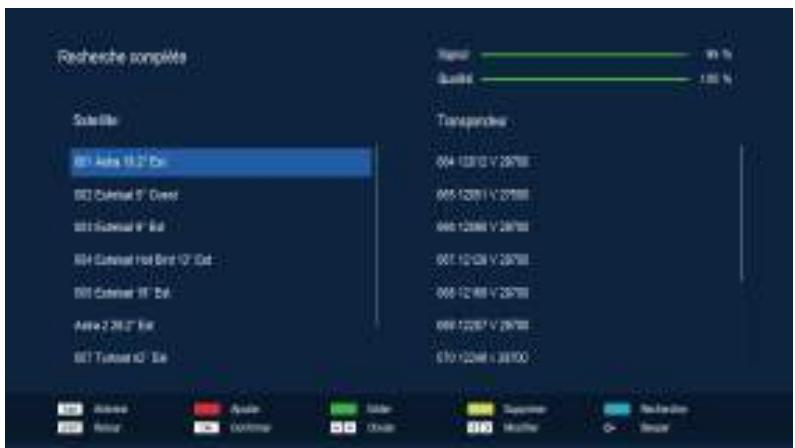

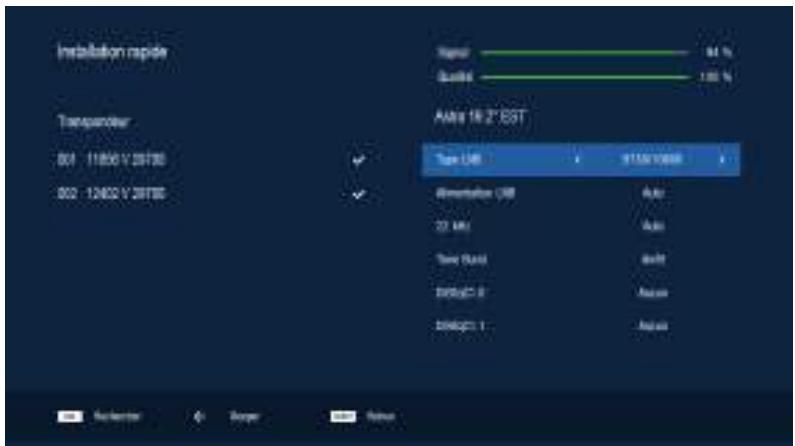

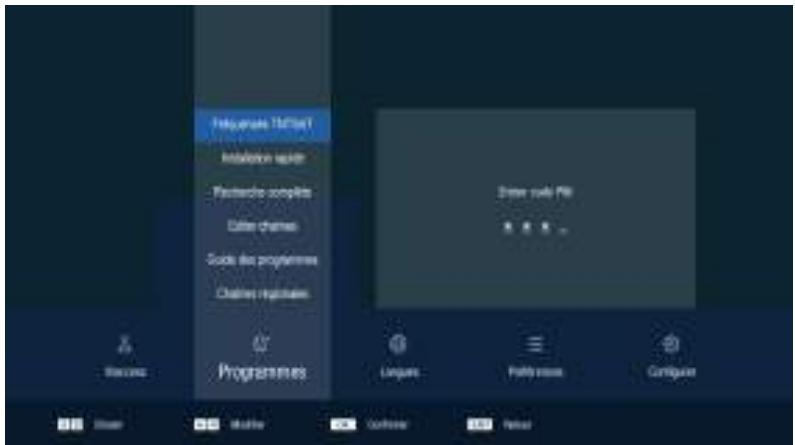

Page 8 - menu principal, fréquences TNTSAT, installation rapide, recherche complète des chaînes

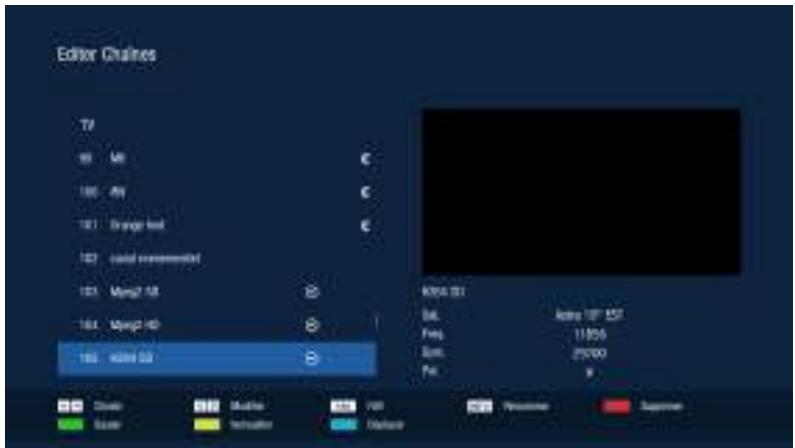

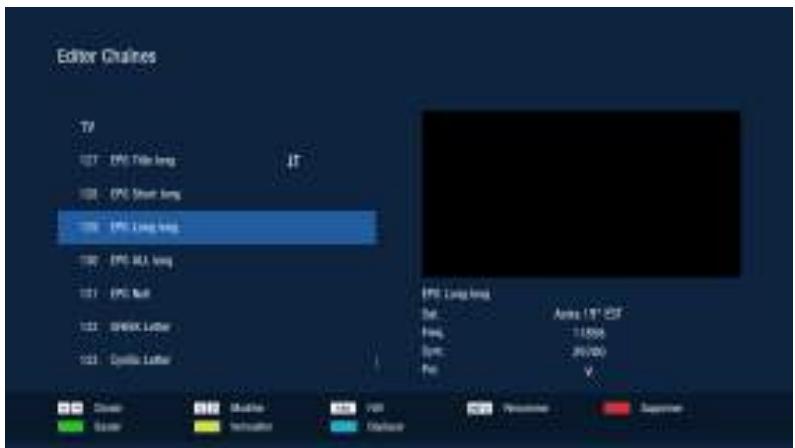

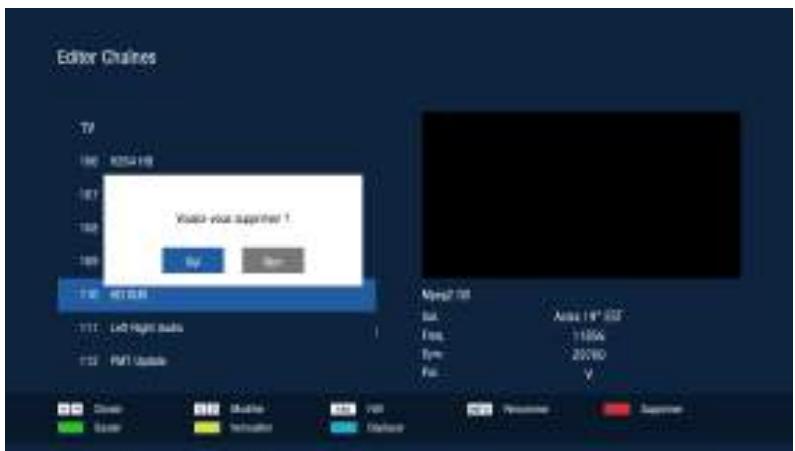

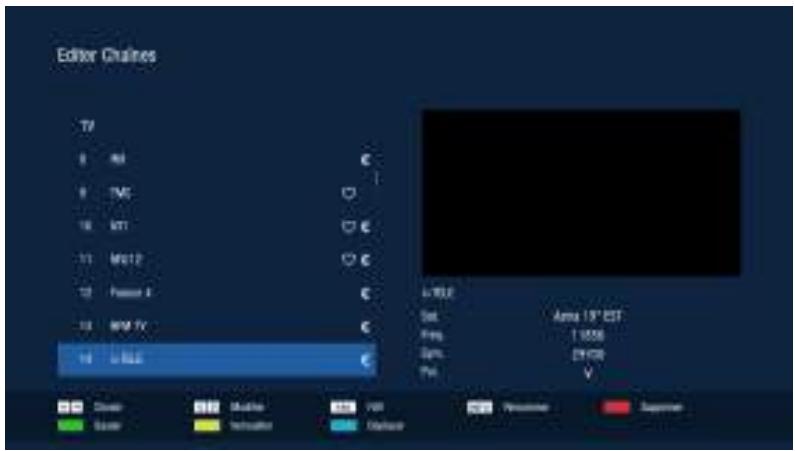

Page 9 - éditer chaînes, créer une chaîne favorite, supprimer une chaîne, déplacer une chaîne

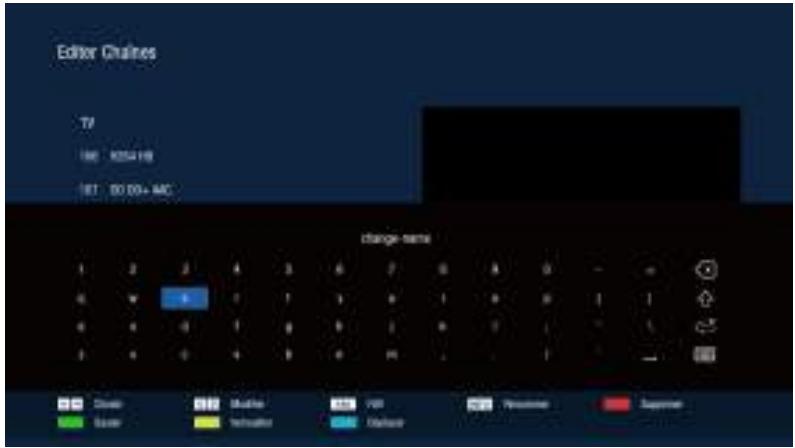

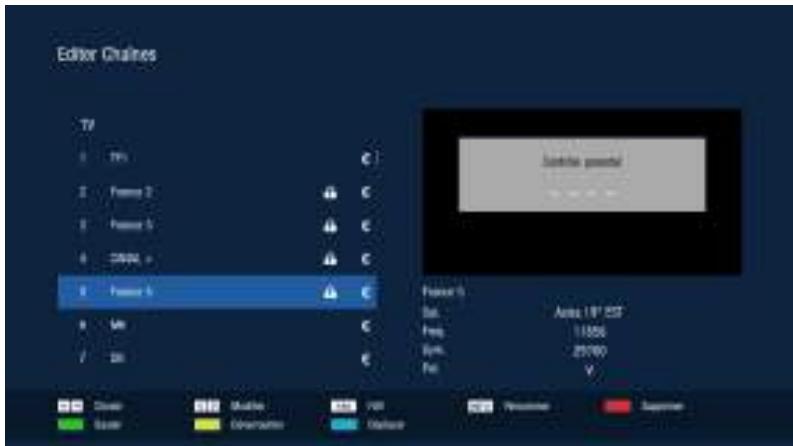

Page 10 - renommer une chaîne, sauter une chaîne, verrouiller une chaîne, enregistrer via le guide électronique (EPG)
Page 11 - liste des programmations d'enregistrement, programmer un enregistrement, supprimer une programmation

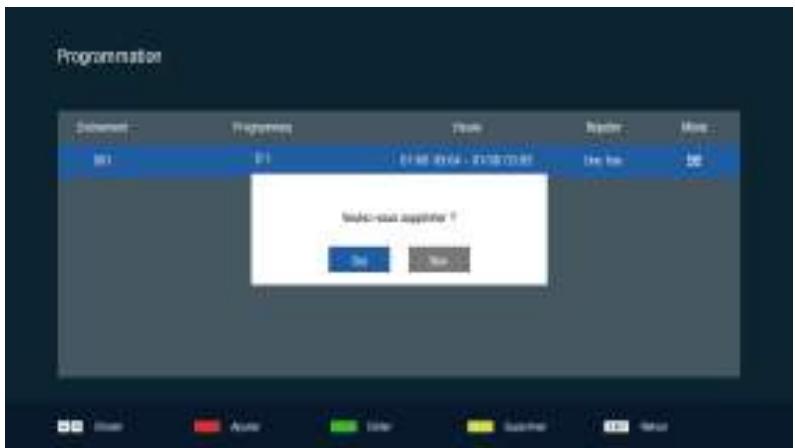

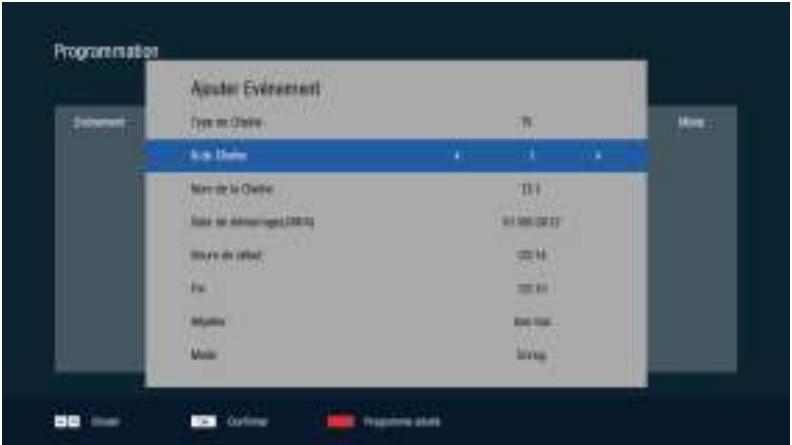

Page 11 - liste des programmations des futurs enregistements, timer d'enregistrement, supprimer une programmation, éditer une programmation,CHOIX DE LA CHAINÉ Régionale
Le menu Configurer

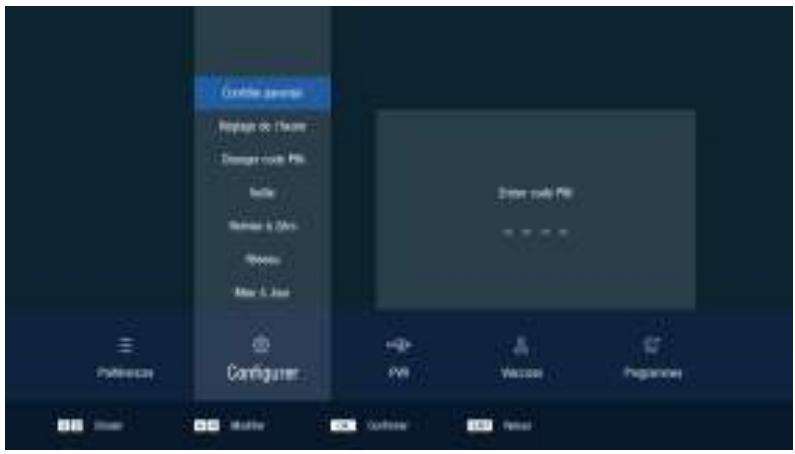

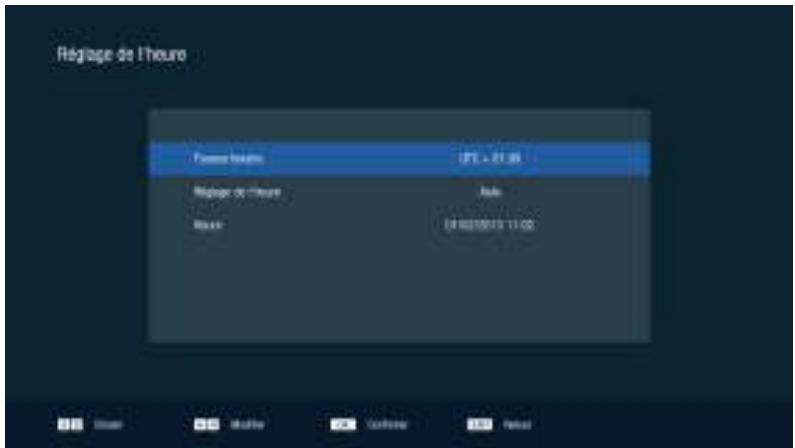

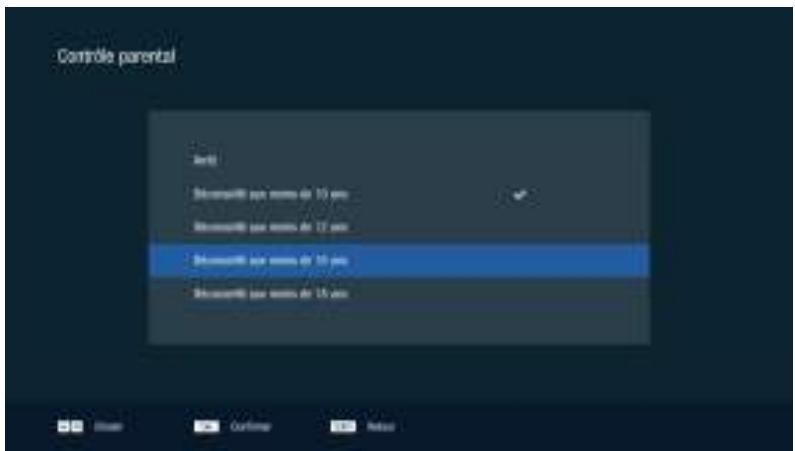

Page 12 - paramétrer le contrôle parental, réglage de l'heure, changer le code PIN

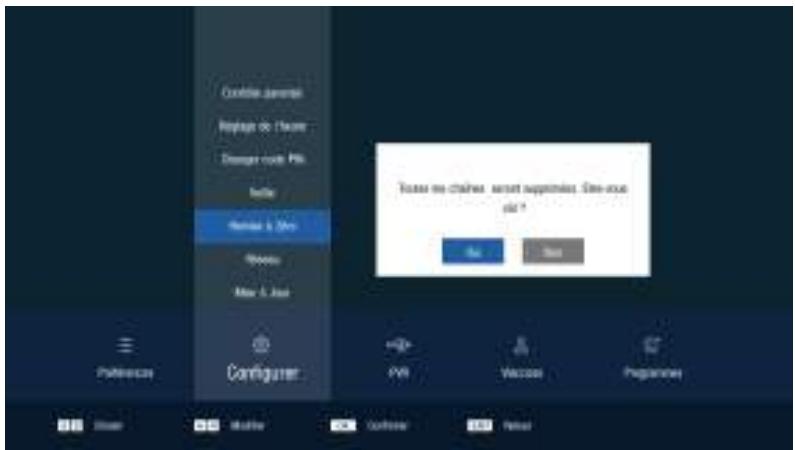

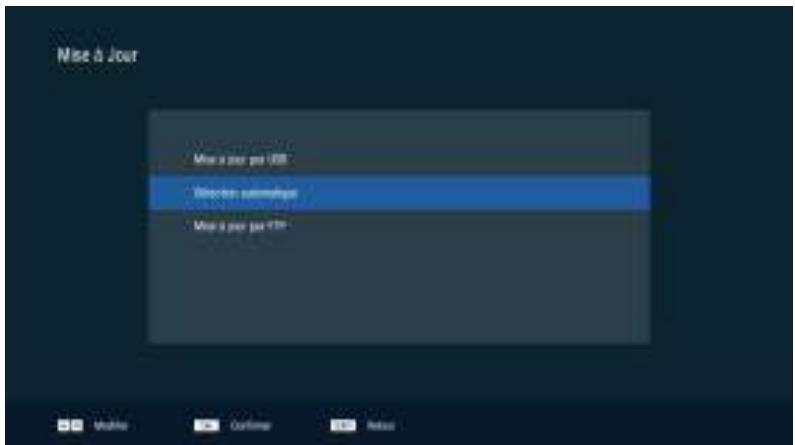

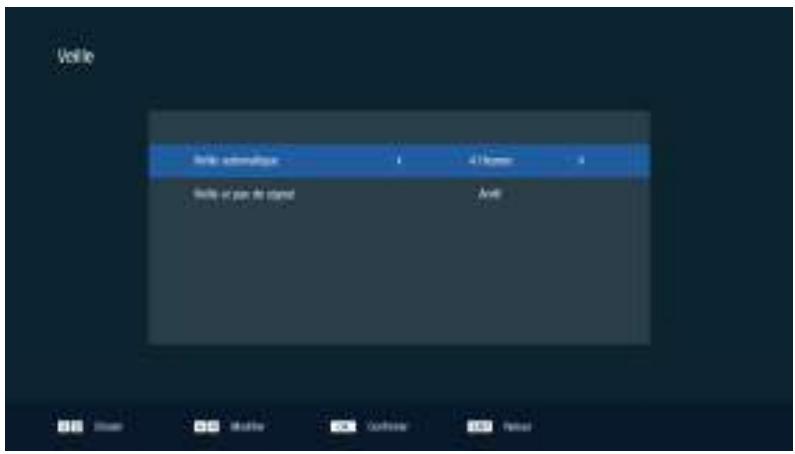

Page 13 - mise en veille automatique, remise à zéro, mises à jour
Le menu Langues
Page 14 - langue des menus, langue audio, langue des sous-titres, sous-titrage pour les malentendants et le télétexte

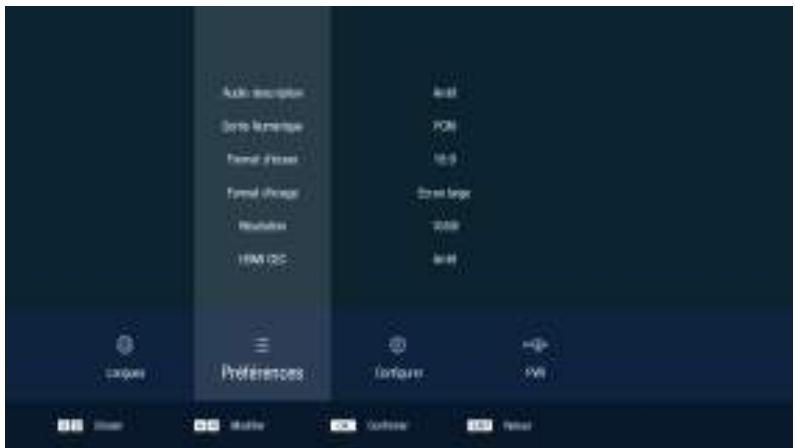

Le menu Préférences
Page 14 - audio description, sortie numérique, format d'image, format d'écran, contrôle HDMI, inversion de l'affichage

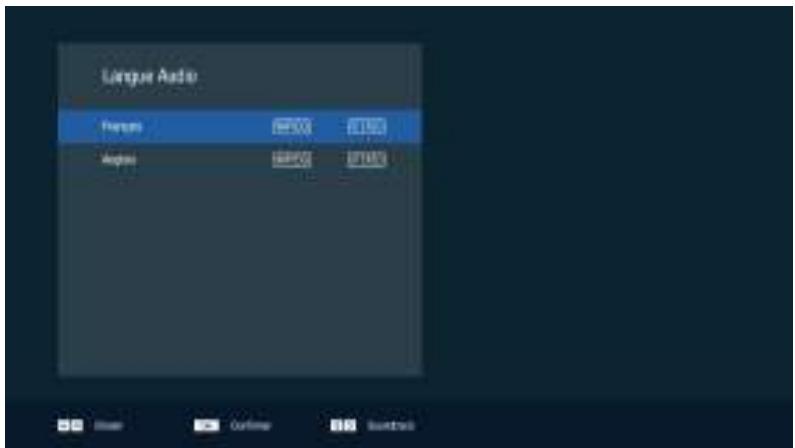

Le bandeau audio, le bandeau sous-titres
Page 14 - langue et modes audio, activer les sous-titres, langue des sous-titres

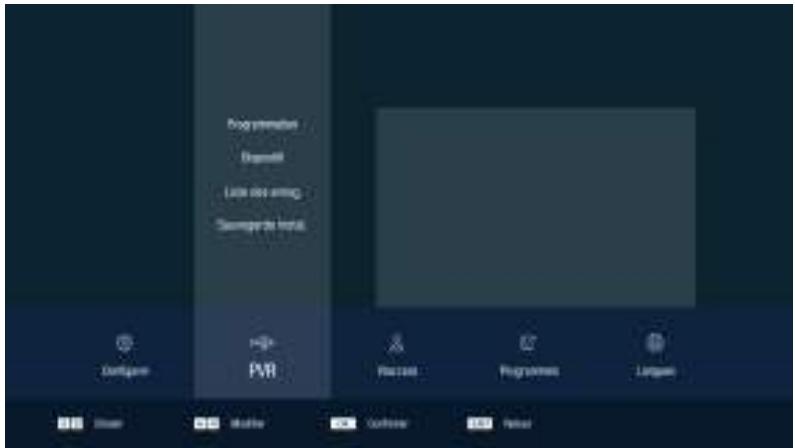

Le menu PVR

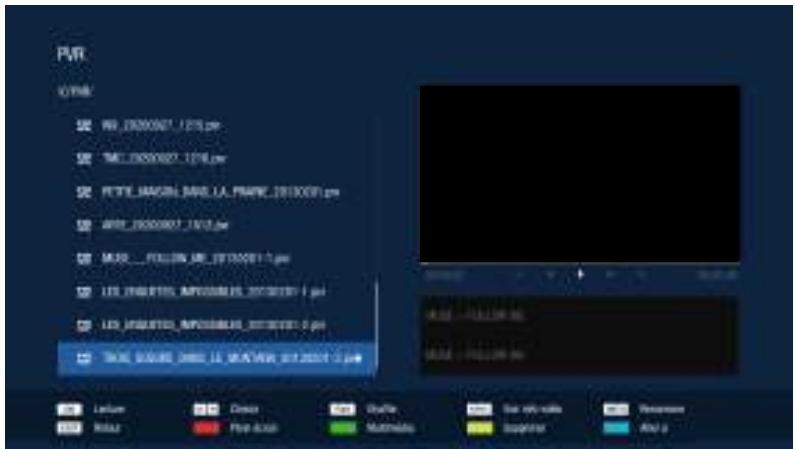

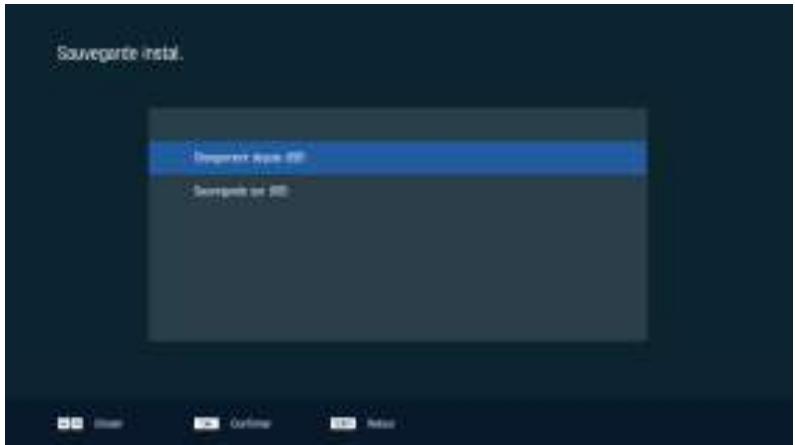

Page 15 - liste des enregistrements, sauvegarde de l'installation.
Le menu PVR

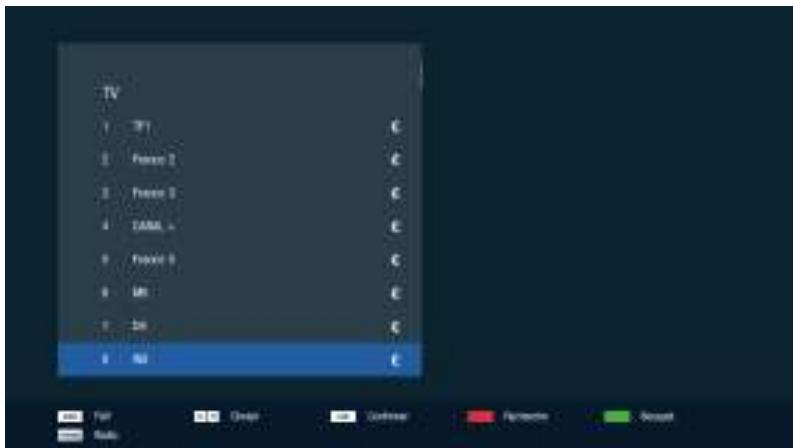

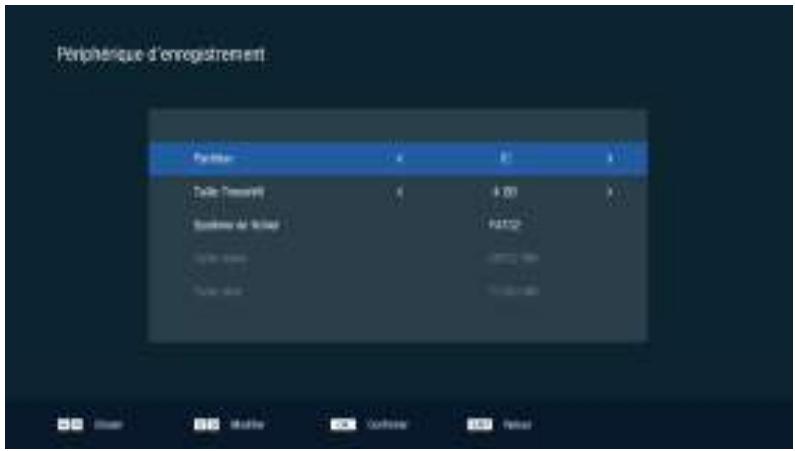

Page 16 - informations sur l'unité externe, liste des chaînes TV, liste des chaînes radio, fonction Timeshifting
\section*{Caracteristiques techniques}
Page 17 - connectique, alimentation LNB, alimentation et consommation
Protection de l'environnement, mise au rebut de l'appareil
Page 17 - mise au rebut par les particuliers, mise au rebut par les entreprises
Problèmes et solutions
Page 17 - problèmes, causes possibles, solutions
PRINCIPALES FONCTIONNALITES
4000chainsTVetRadio
Haute définition
- Réception multi-satellites
- Lecteur de carte Viaccess intégré
- Son Stéreo - Dolby - Dolby Digital PLus
Audio description
- Affichage numérique des menus sur l'écran du téléviseur
- Affichage en face avant
- Transparency au télétexte
- Timer (programmateur d'enregistrements)
- Recherche rapide des chaînes de la TNT
- Recherche de toutes les chaînes
- Affichage des sous-titres
- Guide électronique des programmes (EPG)
- Barres de niveau et qualité du signal de réception avec bip sonore
- Classement automatique des chaînes de la TNT
- Réinitialisation des données
- Châînes favorites
Fonction Timeshifting
* Départ des fonctions de la télécommande (départ IR)
- Verrouillage parental, verrouillage des menus
- Fonction DiSEqC 1.0 / 1.1
- Mise à jour automatique par satellite
- Mise à jour par le port USB
- Copie des données d'un terminal vers un autre identique via le port USB
CONNEXIONS
- 1 entrée LNB (950 - 2150 MHz)
1 prise péritélevision
1priseHDMI
1prisepDIFaudio - 1 prise mini USB pour le déport des fonctions de la télécommande
- 1 port USB
- 1 port éthernet
CONSIGNES DE SECURITE A LIRE ATTENTIVEMENT AVANT L'INSTALLATION
En cas d'absence prolongée :
- débrancher le terminal de la prise de courant, débrancher l'antenne du terminal, sorting les piles de la télécommande
En cas d'orage :
- débrancher le terminal de la prise de courant et débrancher l'antenne
Dans tous les cas :
- brancher le terminal à une prise de courant ajusté délivrant une tension adaptée (220 volts)
- ne pas surcharger la prise de courant avec des prises multiples pour brancher d'autres appareils
- s'assurer que le terminal soit installé dans un endroit bien ventilé et que les fentes d'aération ne soient pas obstruées par unquelconque objet (napperon, livre, journal etc)
ne pas installer le terminal pres ou sur un dispositif degageant de la chaleur (cheminee, four, cuisineire etc) - débrancher le terminal de la prise de courant avant de le nettoyer
- nettoyer le terminal avec un chiffon doux et sec sans utiliser de liquides ou détergents
ne pas installer le terminal dans un endroit humide ou il pourrait etre eclaboussé par de I'eau ou tout autre liquide
En cas de panne ou dysfonctionnement : ne pas essayer d'ouvrir et réparer le terminal et contacter un professionnel qualifié Ce terminal est conforme à la norme EN 60065
NB : pour des raisons d'améliorations, les fonctionnalités et caractéristiques peuvent être modifiées sans préavis

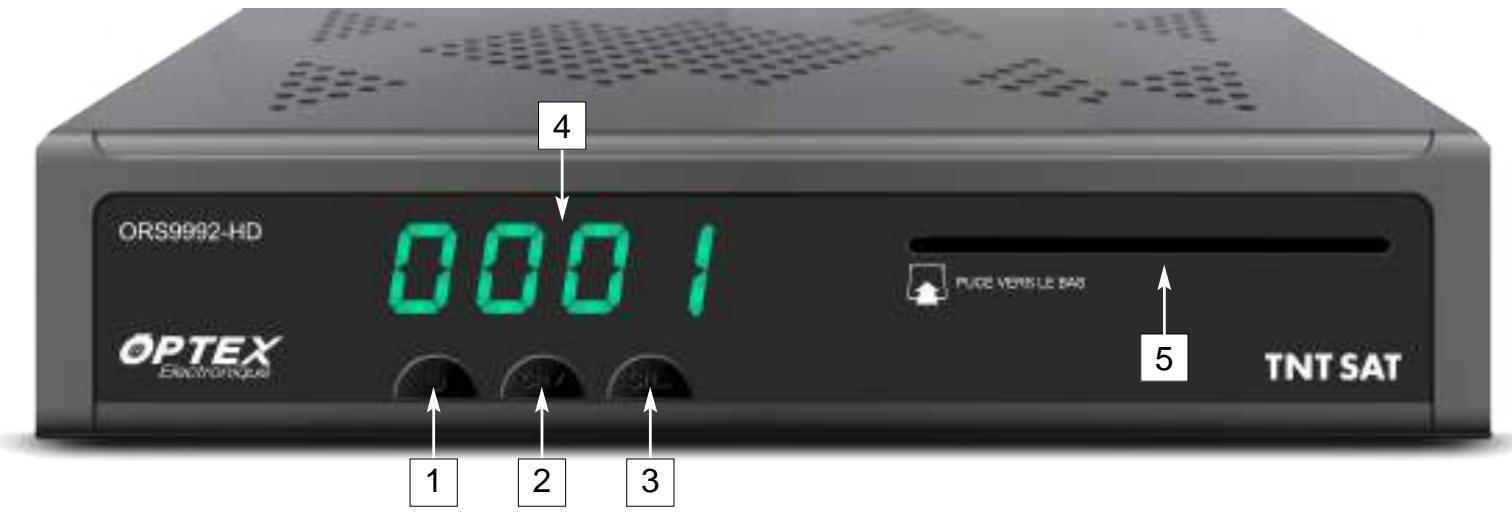

- Touche Marche - Veille.
- Sélection manuelle des chaînes vers le bas.
- Sélection manuelle des chaînes vers le haut.
- Afficheur.

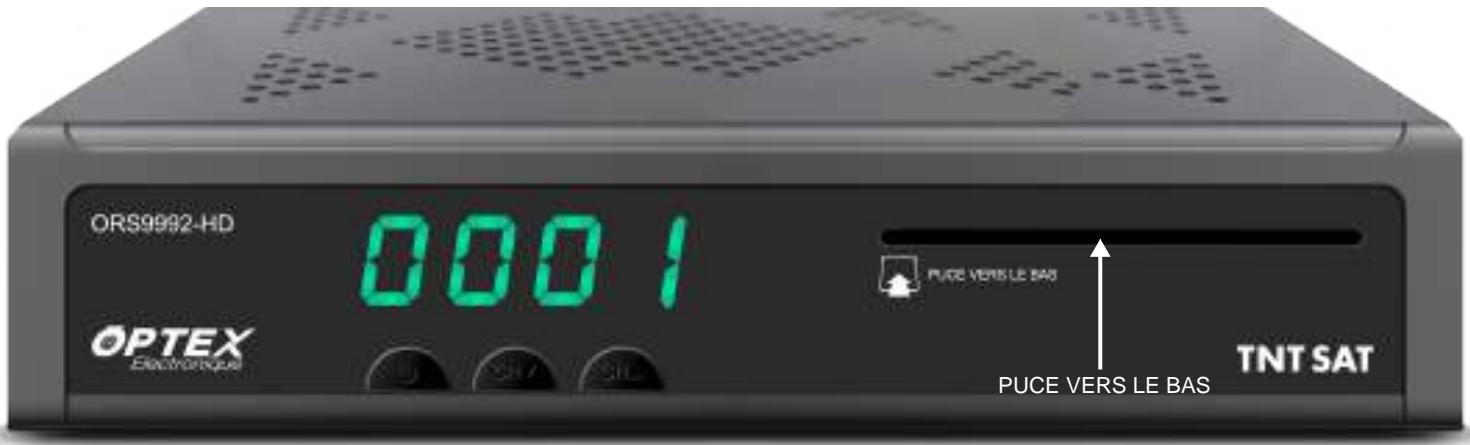

- Fente d'insertion de la carte TNTSAT HD.

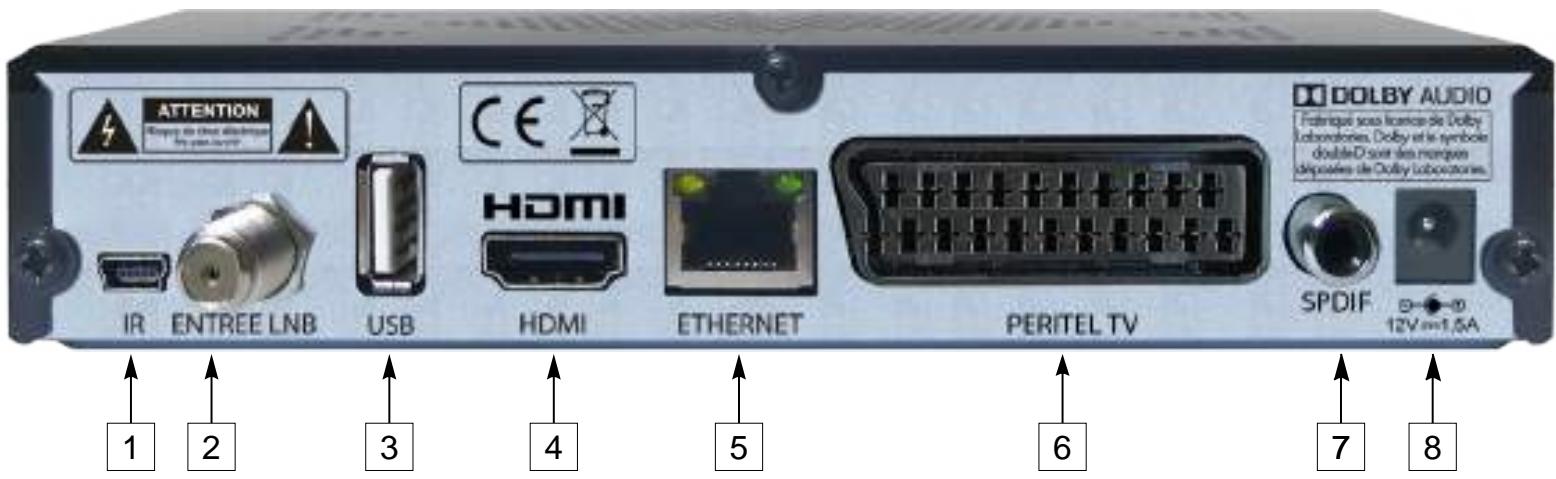

LES FONCTIONS ET CONNEXIONS DU PANNEAU ARRIERE
- Prise mini USB pour Infra Rouge.
- Entrée LNB.
- Port USB.
- Prise HDMI.
- Port Ethernet.
- Peritel TV.
- Prise SPDIF.
- Prise 12 Volts pour raccorder le bloc d'alimentation.

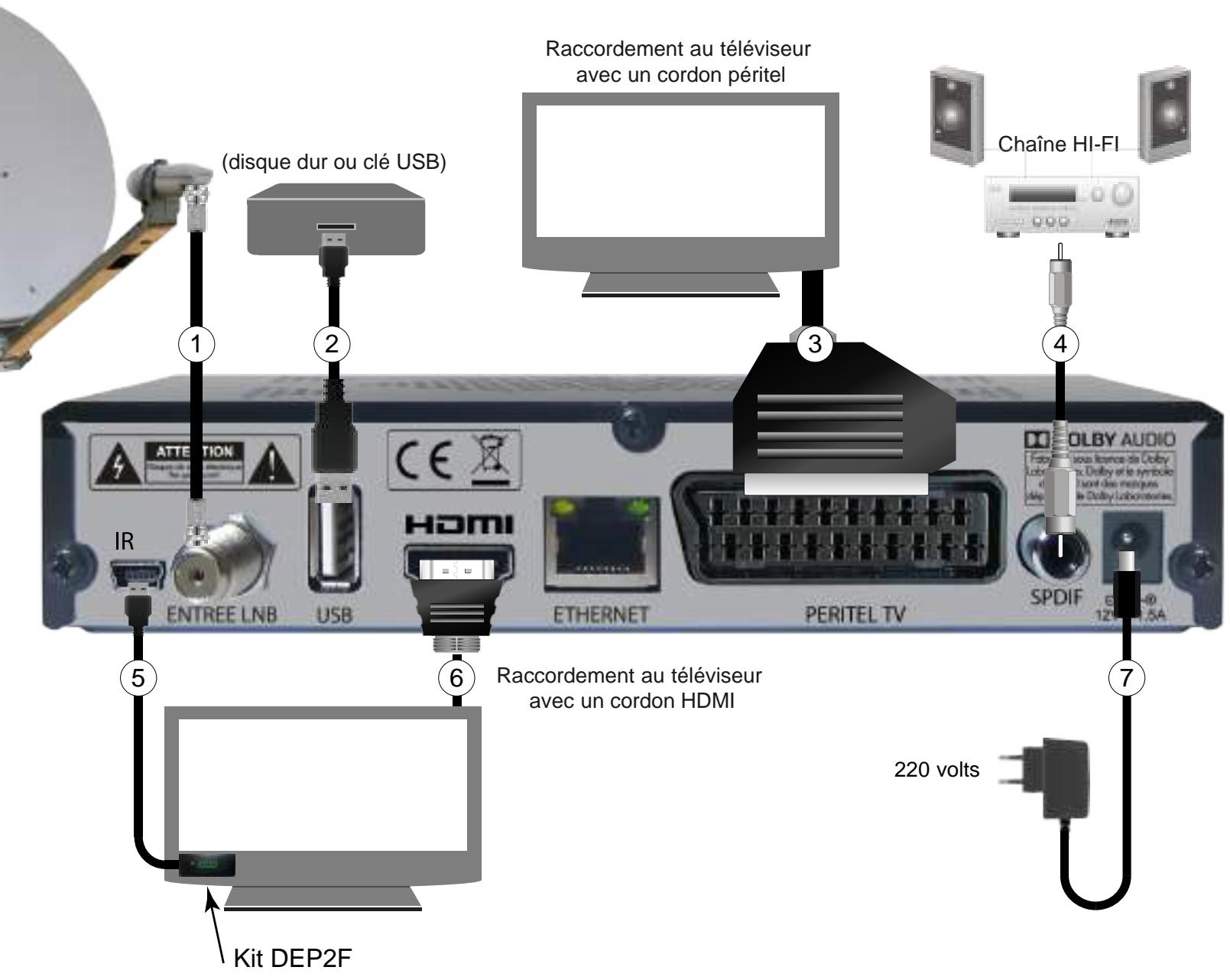

RACCORDEMENTS A L'ANTENNE ET AUX PERIPHERIQUES
(Effectuer tous les raccordements avant de brancher électriquement les appareils)
L'antenne ainsi que les câbles de raccordement et les accessoires utilisés doivent être en bon état de fonctionnement, conformes aux normes en vigueur et correctement installés.
Il est conseilé de faire appel à un spécialiste pour vérifier ou installer l'antenne.
L'antenne peut etre parfaitement pointee et polarisée vers le satellite ASTRA 19.2^ EST grace aux barres de niveau et qualite du signal (menu Programme - Recherche des chaines page 8).
1) Raccordez l'antenne parabolique à l'entrée LNB avec un cable coaxial et 2 connecteurs F.
2) Pour la fonction enregistrement et lecture, utilisez une unité externe* et raccordez la sur le port USB.
3) Si nécessaire, raccordez le téléviseur au terminal avec un cordon péritel.
4) Avec un cordon RCA raccordez votre chaine HI-Fl.
5) Pour la fonction déport de l'infra rouge, utilisez un kit DEP2F (non fourni).
6) Si nécessaire, raccordez le télévisueur au terminal avec un cordon HDMI.
7) Raccordez le terminal à la prise 220 volts avec le bloc alimentation fourni.
NB : Le terminal étant doté d'une prise HDMI et d'une prise péritel, besoin la plus adaptée à vos équipements.
-
Disque dur ou clé USB non fournis.
-

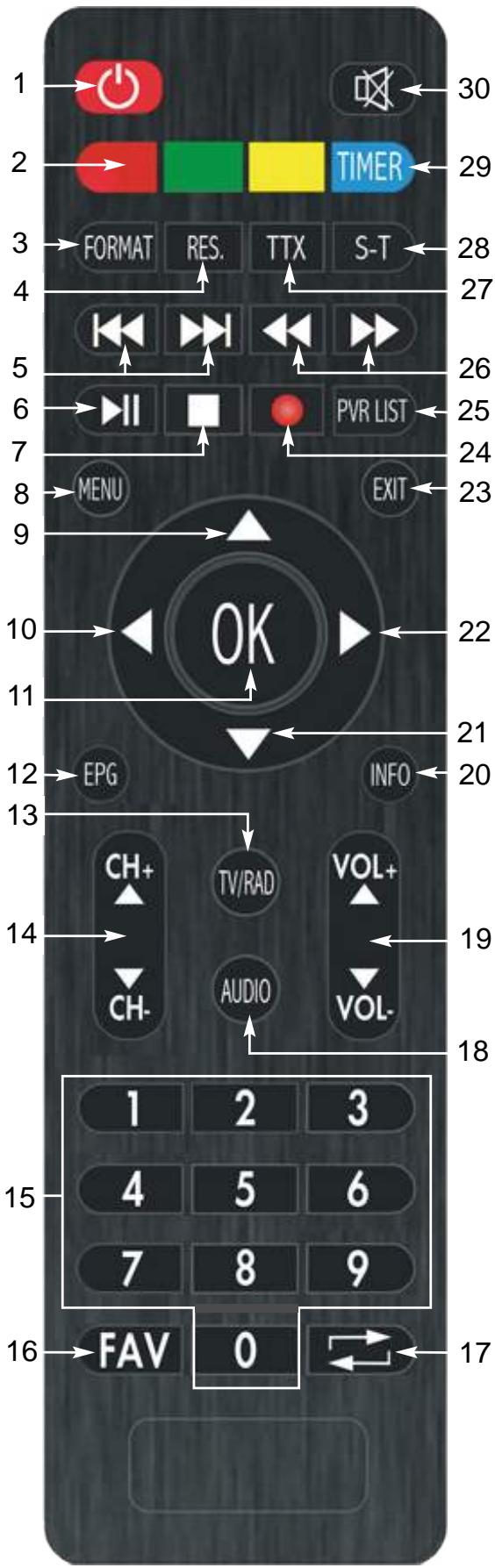

Mise en marche ou en voir.
- Touches de couleurs servant dans les menus (utilité figurant dans les menus).
- Format: Format de l'écran (4:3/16:9).
- Résolution : besoin de la résolution de l'écran (1080i, 1080p, 576i, 576p, 720p).
- SAUT AVANT/ SAUT ARRIERE (par pas de 30 secondes).
- PLAY/PAUSE : lecture ou pause et pour démarrer la fonction Time Shift.
- STOP (carre blanc): stopper la lecture, l'enregistrement, ou le Time Shift.
- MENU : ouvrir les menus et revenir au menu précédent.
- Navigation vers le haut en mode menu et des chaînes en mode liste.
- Navigation à gauche en mode menu, en mode liste par blocs de 8 chaînes.
- OK: ouvrir la liste des chaînes, confirmer les choix, sélectionner,<mémoriser.
- EPG: guide électronique des programmes.
- TV/RADIO : passer du mode TV au mode Radio et inversement.
- CH + / CH - : selection des chaînes vers le haut ou le bas.
15.0 à 9: touches alpha numériques.
a) pour la seLECTION directe des chaînes (ex : 2 + 0 = chaîne N° 20)
. b) en mode menu, modifier des paramètres.
- FAV: affiche la liste de chaînes favorites.
- Retour:回头 à la chaine précédemment visionnée et inversement.
- AUDIO: par pressions successives affiche et change la langue audio.
- VOL+/VOL- : augmente ou diminue le volume du son.
- INFO: une pression affiche le bandeau d'informations. Une double pression affiche le bandeau etendu d'informations.
- Navigation vers le bas en mode menu.
- Navigation à droit en mode menu, en mode liste par blocs de 8 chaînes.
- EXIT: quitter une fonction, quitter un menu.

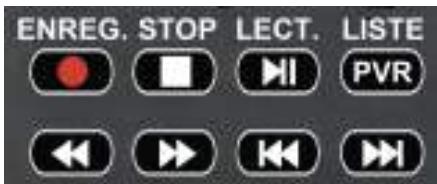

- Enregisterr.
- PVR LIST : ouvre la liste des enregistrements.
- Avance ou retour rapide.
- TTX: telutexe.
- S-T: affiche le bandeau langue des sous-titres.
- TIMER : ouvre le menu horloge de programmation des enregistements.
- MUTE : a) en mode vision, par pressions successives coupe ou rétablit le son.
b) en mode menu réglage, active ou désactive le bipsonore.
S'assurer que les piles (AAA 1,5 V) sont bien positionnées dans leur logement en respectant le sens des polarités indiqué.
Insérez la carte à puce TNTSAT HD dans la fente jusqu'au fond avec la puce orientée vers le bas.

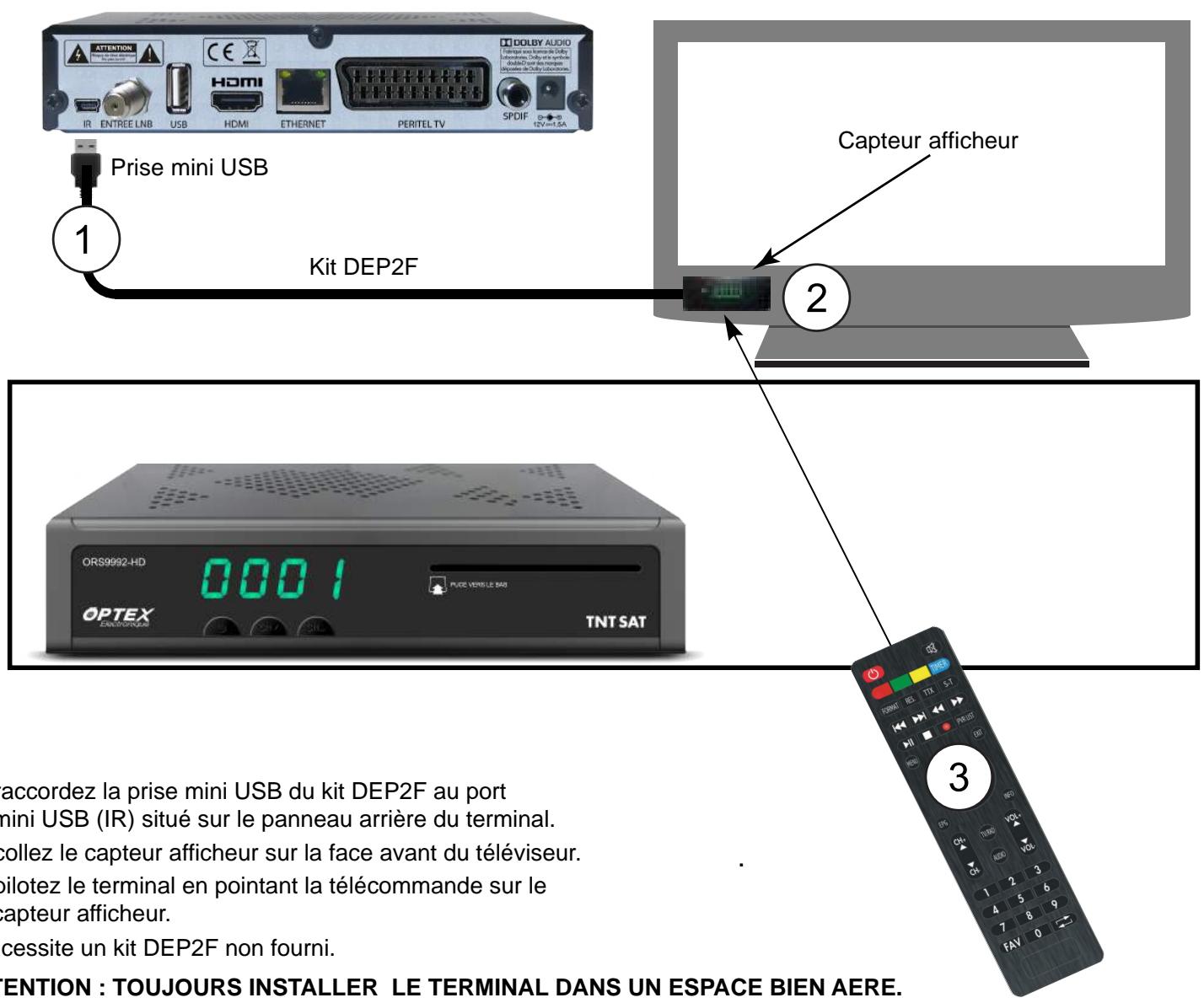

INSTALLATION DU TRANSFERT DES FONCTIONS DE LA TÉLECOMMANDE
Pilotez à distance votre terminal en le dissimulant derrière votre téléviseur grâce au transfert des fonctions IR * .
1 - raccordez la prise mini USB du kit DEP2F au port mini USB (IR)itué sur le panneau arrêté du terminal.
2 - collez le capteur afficheur sur la face avant du téléviseur.
3 - pilotez le terminal en pointant la télécommande sur le capteur afficheur.
* nécessite un kit DEP2F non fourni.
ATTENTION : TOUJOURS INSTALLER LE TERMINAL DANS UN ESPACE BIEN AERE.

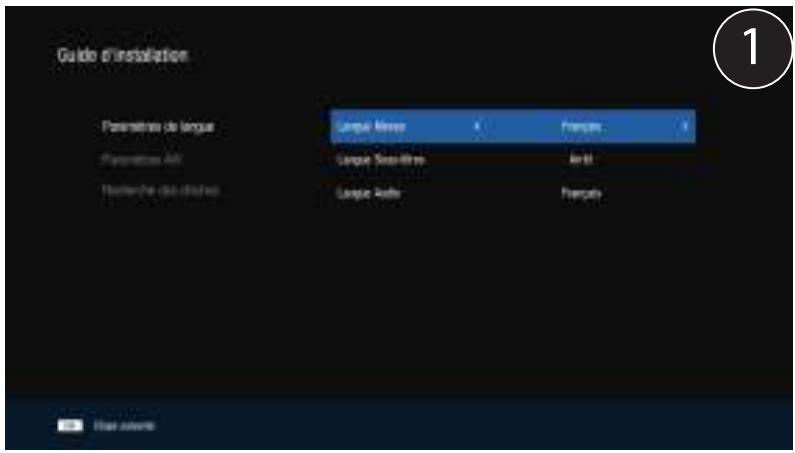

GUIDE D'INSTALLATION
LORSQUE L'ANTENNE ET TOUS LES PERIPHERIQUES SONT CORRECTEMENT RACCORDES AU TERMINAL INSEREZ LA CARTE A PUCE DANS LE LECTEUR DE CARTE AVEC LA PUCE ORIENTEE VERS LE BAS, RACCORDEZ LE TERMINAL A LA PRESE DE COURANT ET PRESSEZ SUR LA TOUCHE 1 DE LA TELECOMMANDE POUR LE METTRE EN SERVICE.
L'ECRAN AFFICHE LE GUIDE D'INSTALLATION
1 - SELECTION DE LA LANGUAGE
Avec les touches flèches du pavé OK de la télécommande sélectionnez la langue puis pressez sur OK pour passer à l'étape suivante.

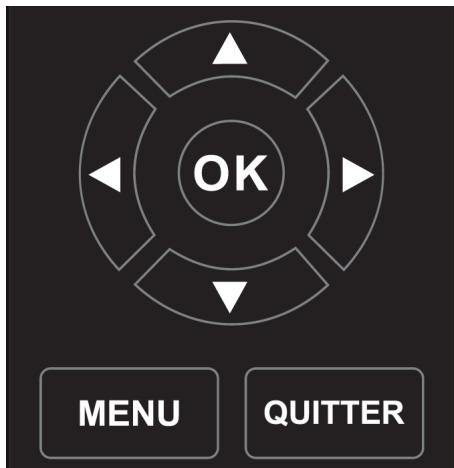

Pavé OK de la télécommande

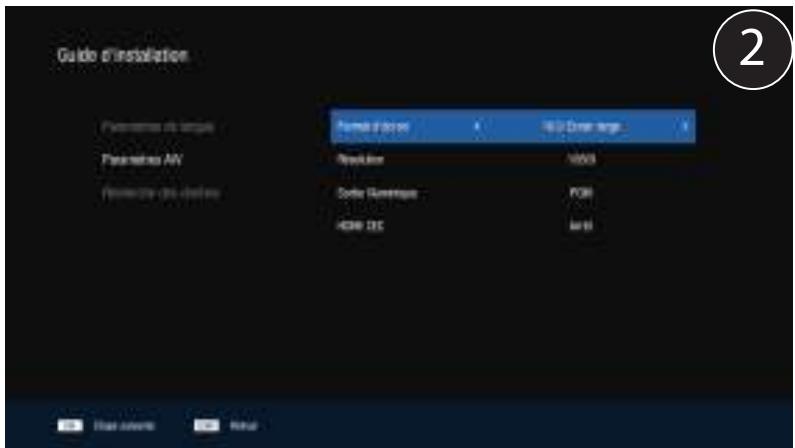

2 - SELECTION DES PARAMETRES AV
Avec les touches flèches du pavé OK sélectionnez le format de l'écran, la résolution, le mode de sortie numérique et l'activation ou non du contrôle HDMI * puis pressez sur OK pour passer à l'étape suivante.
Presse QUITTER pour revenir au menu precedent.
- Cette fonction permet de mettre en service le terminal dés la mise en marche du téléviseur.
ATTENTION : Le téléviseur doit supporter cette fonction. Veuillez vous référer à la notice d'emploi du téléviseur.

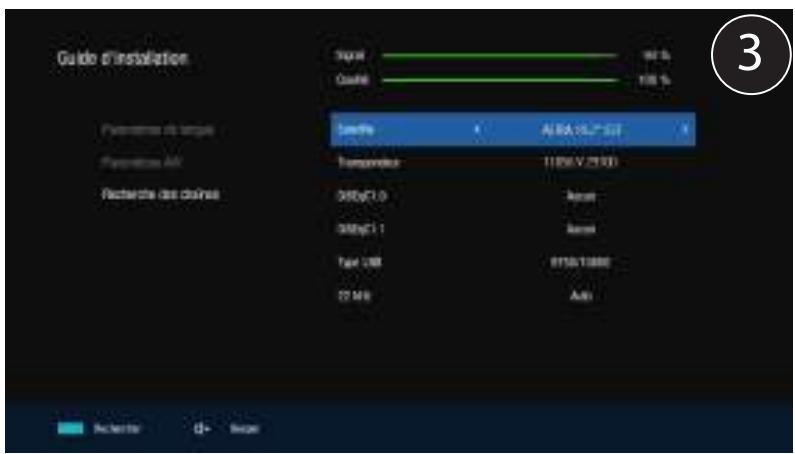

3 - RECHERCHE DES CHAINES
Evaluated la réception et si nécessaire effectuez un contrôle de l'installation de l'antenne parabolique.
NB: Le terminal est doté d'un bip sonore facilitant le pointage de la parabole.
En mode Guide d'installation, une pression sur la touche MUTE active le bip dont l'intensité du son augmente ou diminue selon la puissance du signal.
Pressez sur la touche bleue pour lancer la recherche des chaînes.

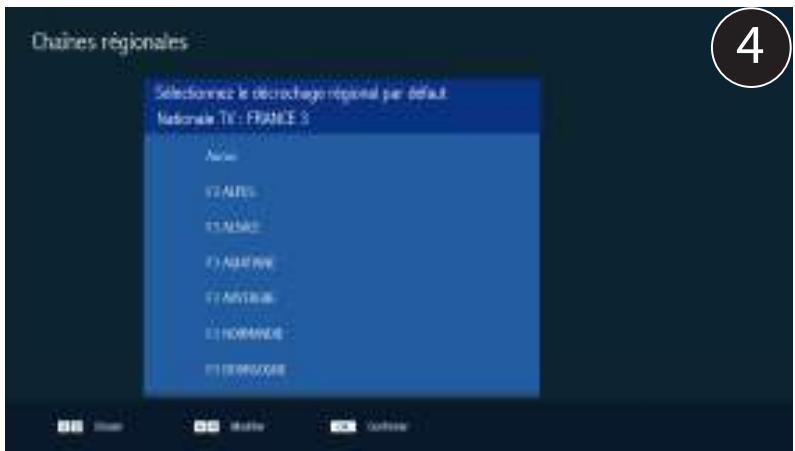

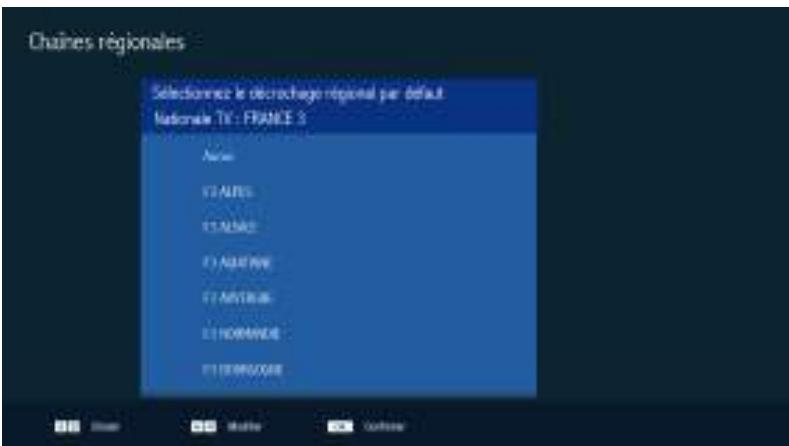

4 - CHOIX DU DECROCHAGE REGIONAL
Le terminal gère le可以选择 des chaînes régionales.
Avec les touches verticales du pavé OK choisissez la chaîne régionale désirée, confirmez avec OK et pressez sur OK pour confirmer.
NB: Ce besoin peut être modifié ultérieurement via le menu Programme - Chaîne Régionale (voir page 11)
5 - CREER UN NOUVEAU CODE PIN
Créez le nouveau code PIN à 4 chiffres avec les touches de 0 à 9, confirmez le, puis pressez sur OK pour passer à l' étape suivante.
NB: Le code d'usine 0000 ne peut pas etre utilisé.
ATTENTION: Ne pas oublier le code PIN.
Une intervention de SAV due à l'oubli du code PIN n'est pas couverte par la garantie.
Pressez QITTER pour revenir au menu précédent.

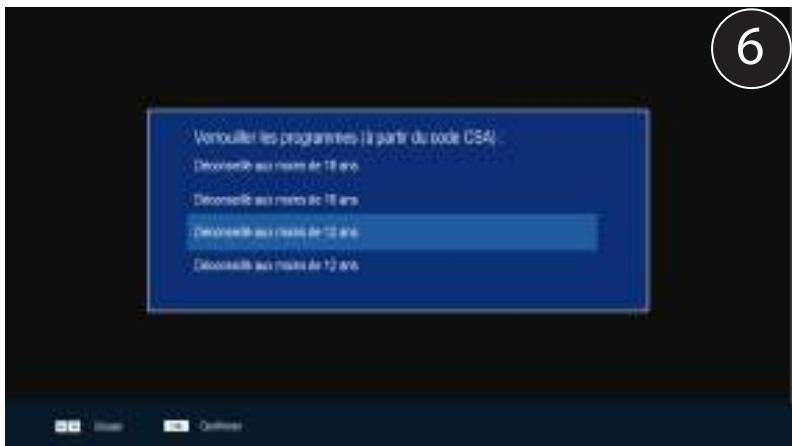

6 - SELECTION DE L'AGE DE PROTECTION
Le contrôle parental est une fonction destinée à protégger les mineurs des films ou programmes qui ne leur sont pas destinés.
Avec les touches du pavé OK scélectionnez l'âge de protection désiré puis pressez sur OK pour confirmer.
NB: Il est possible de modifier ultérieurement l'âge de protection via le menu configurer et Contrôle Parental.
7 - INSTALLATION TERMINE - LE BANDEAU INFOS
L'écran du télévisuer affiche la châne 1 de la TNT. L'installation est réussie.
Choisissez la chaîne désirée avec les touches flèches haut/bas ou avec les touches de 0 à 9.
A chaque changement de chaîne ou en pressant sur la touche INFO le bandeau d'information apparait.
Il affiche l'heure, le numéro et le nom de la châne, l'horaire et le nom du programme en cours et le nom du programme suivant, le niveau de protection des mineurs et un coeur si la châne est favorite.
LE MENU PRINCIPAL
LE MENU PROGRAMMES (féquences TNTSAT)
LE MENU PROGRAMMES (installation rapide)
LE MENU PROGRAMMES (recherche complète des chaînes)
Le menu principal est composé de 6 menus eux même divisés en sous-menus.
1: le menu Programmes,
2: le menu Langues,
3: le menu Préférences,
4: le menu Configurer,
5: le menu Viaccess,
6:le menu PVR,
Le menu Viaccess est uniquement informatif.
L'accès au menu principal et aux sous-menus se fait avec la touche menu, les touches flèches gauche/droite, les touches flèches haut/bas, et la touche OK de la télécommande.
ATTENTION: Ce menu est destiné aux professionnels qualifiés.
Pour ouvrir ce menu composez le code PIN précédemment méorisé.
Il permet de paramétre les fréquences, le taux de symbole, et la polarité du transpondeur TNTSAT.
Choisissez les fonctions, confirmez et quitterez avec les touches du pavé OK de la télécommande.
Ce menu permet de procéder à un réglage de la parabole, de paramétrer des fonctions telles que le type de LNB, son alimentation, le 22 KHz, le DiSEqC et d'effectuer une installation rapide des chaînes de la TNT disponibles par satellite avec TNTSAT.
NB: Le terminal est doté d'un bip sonore facilitant le pointage de la parabole.
Une pression sur la touche MUTE active le bip dont l'intensité du son augmente ou diminue selon la puissance du signal.
Presse sur la touche OK pour lancer la recherche.
Ce menu permet de procéder à un réglage de la parabole, d'ajouter, supprimer, d'editor des satellites ou des transpondeurs, et de procéder à une recherche complète des chaînes.
NB: Le terminal est doté d'un bip sonore facilitant le pointage de la parabole.
Une pression sur la touche MUTE active le bip dont l'intensité du son augmente ou diminue selon la puissance du signal.
Presse sur la touche bleue pour lancer la recherche.

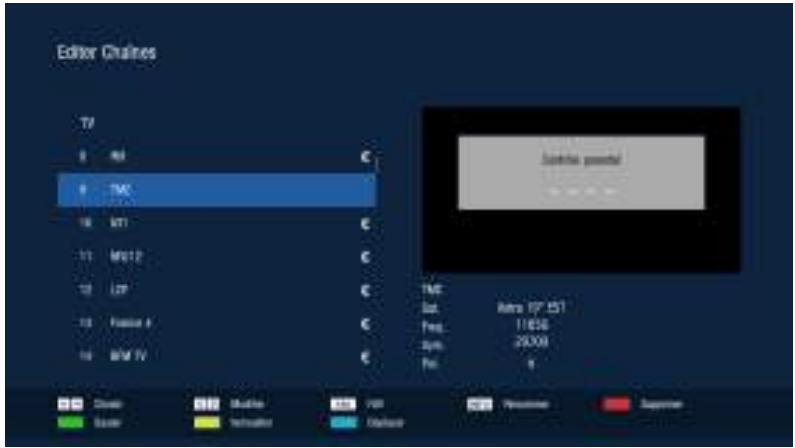

LE MENU PROGRAMME (éditer chaînes)
EDITOR CHAINES (créer une châîne favorite)
EDITOR CHAINES (supprimer une chaine)
EDITOR CHAINES (déplacer une chaîne)
Pour acceder au menu, composez le code PIN precedemment méorisé.
Le menu éditer chaînes permet de creer une chaîne favorite, supprimer, déplacer, verrouiller; sauter, renomer une chaîne.
L'accès aux différents menus s'effectue par pression sur les touches de couleur, la touche FAV et la touche INFO.
La navigation dans les menus s'effectue avec les touches flèches du pavé OK.
Pour creer une chaine favorite :
Choisissez la chaîne et pressez sur FAV.
La liste des chaines favorites est accessible via la liste deschains par OK puis par une pression sur la touche FAV de la télécommande.
En mode vision la liste des chaînes favorites est accessible directement via la touche FAV de la télécommande.
Presser QITTER pour quitter et sauvegarder.
Pour supprimer une chaine :
Choisissez la chaîne et pressez sur la touche rouge.
Choisissez où et confirmez avec la touche OK.
Pressez QITTER pour quitter et sauvegarder.
Pour déplacer une chaine :
Choisissez la chaine et pressez sur la touche bleue.
2 flèches verticales apparaissent à droite de la chaîne可以选择.
Avec les touches verticales du pavé OK déplacez la chaîne à l'endetroit sélection et confirmez avec OK.
NB: Les chaînes de la TNT disponibles par satellite avec TNTSAT ne peuvent pas été déplacées
EDITOR CHAINES (renommer une chaine)
EDITOR CHAINES (sauter une chaine)
EDITOR CHAINES (verrouiller une chaine)
ENREGISTERR VIA GUIDE ELECTRONIQUE (EPG)
Pour renommer une chaine :
Choisissez la chaîne et pressez sur la touche INFO. Naviguez dans le menu et Sélectionnez les lettres et signes avec les touches flèches du pavé OK. Confirmez les lettres et signes avec la touche OK. Pressez QUITTER pour quitter et sauvégarder.
Pour sauter une chaine :
La fonction sauter une châne permet en mode vision de la rendre invisible sans la supprimer. Choisissez la châne puis pressez sur la touche verte de la télécommande.
Pressez QITTER pour quitter et sauvegarder.
Pour verrouiller une chaine :
Composez le code PIN précédemment mémorisé.
Choisissez la chaîne et pressez sur la touche jaune.
Un cadenas apparait à droite de la chaîne可以选择.
Presse QUITTER pour quitter et sauvégarder.
Il faudra désormais composer le code PIN pour acceder à la chaîne.
Pour déverrouiller une chaine :
Choisissez la chaîne et pressez sur la touche jaune.
Le cadenas à droite de la chaîne disparait.
Pressez QITTER pour quitter et sauvegarder.
Pour afficher le guide pressez sur la touche EPG. Le guide affiche le nom de la chaine, la date courante, l'heure, le programme en cours, les programmes suivants, lesinfos sur le programme en cours, les programmes des jours precedents et des jours suivants et permet de programmer des enregistements.
Touche rouge : Affiche le jour précédent.
Touche bleue : Affiche le jour suivant.
Touche jaune : Annuler l'enregistrement.
Touche INFO : Informations étendues.
Flèches haut/bas : Choisir la chaine à enregistrer.
Flèches gauche/droite : Choisir le programme.
OK: Confirmer l'enregistrement.
Pour programmer la répétition de l'enregistrement (une fois, tous les jours, toutes les semaines) désaissez l'enregistrement dans la liste, pressez la touche bleue de la télécommande et paramétrz la répétition.
LISTE DES PROGRAMMATIONS DES FUTURS ENREGISTREMENTS ET TIMER D'ENREGISTREMENT
SUPPRIMER UNE PROGRAMMATION
LE MENU PROGRAMMES (choix de la chaîne régionale)
Pour programmer un enregistrement pressez sur la touche bleue de la télécommande qui ouvre la liste des programmations puis pressez sur la touche rouge pour ouvrir le Timer.
Programmer un enregistrement via le Timer :
Choisissez le type de chaîne (TV ou Radio)
Choisissez la chaîne à enregistrer
Choisissez la date d'enregistrement (jour, mois, année)
Choisissez l'heure de début et de fin
Choisissez la répétition :
(unefois,quotidien,hebdomadaire)
Choisissez le mode entre rappel et enregistrement *
Pressez sur OK pour confirmer.
Pressez QITTER pour quitter.
- Mode Rappel :
A l'heure et au jour programmés le terminal sélectionné automatiquement la châne可以选择.
- Mode Enregistrement :
A l'heure et au jour programmés le terminal Sélectionne automatiquement la chaîne désisie pour l'enregistrer sur l'unité externe (disque dur ou clé USB non fournie).
Supprimer une programmation :
Pressez sur la touche jaune, choisissez OUI puis OK.
Editor (Modifier) une programmation :
Pressez sur la touche verte, modifiez les paramètres puis confirmez avec OK.
Le terminal gère le choix des chaînes régionales.
Avec les touches verticales du pavé OK choisissez la chaîne régionale désirée, confirmez avec OK et pressez sur OK pour confirmer.
LE MENU CONFIGURER
CONFIGURER (paramétrer l'âge parental)
CONFIGURER (réglage de l'heure)
Pour acceder au menu, composez le code PIN précédemment méorisé.
Le menu configurer permet de paramétrer l'âge parental, régler l'heure, changer le code PIN, paramétrer le mode de mise en veille automatique, effectuer une mise à zéro des données, paramétrer et effectuer une mise à jour.
La sélection des menus s'effectue avec les touches flèches du pavé OK.
Pour paramétre l'âge parental :
Le contrôle parental est une fonction destinée a protégé les mineurs de films ou programmes qui ne leur sont pas destinés.
Choisissez l'âge désiré et confirmez avec OK.
Presse QUITTER pour quitter et sauvegarder.
Pour régler l'heure :
L'heure et la date sont programmes sur le mode automatique à l'usine.
Pour sélectionner les fonctions, utiliser les touches flèches du pavé OK.
Passez en mode manuel et modifiez les paramétres avec les touches flèches du pavé OK et les touches de 0 à 9.
Confirmez avec OK.
Presse QUITTER pour quitter et sauvegarder.
Pour changer le code PIN :
Avec les touches de 0 à 9 de la télécommande, composez l'ancien code PIN.
Composez le nouveau code PIN.
Confirmez le nouveau code PIN.
Validez avec OK.
Presse QUITTER pour quitter et sauvegarder.
CONFIGURER (mise en veille automatique)
CONFIGURER (remise à zéro)
CONFIGURER (mise à jour)
Pour acceder au menu, composez le code PIN précédemment méorisé.
Ces fonctions permettent de programmer ou non la mise en veille automatique du terminal.
Le délambda avant la mise en veille va de une à douze heures.
Choisissez la fonction et modifiez les paramètres avec les touches flèches du pavé OK.
Confirmez avec OK et quitterez avec QITTER.
Pour acceder au menu, composez le code PIN précédemment méorisé.
ATTENTION :
Cette réinitialisation qui est irréversible permet de supprimer tous les paramètres et chaînes mémorisés par l'utilisateur et faire revenir le terminal à sa programmation d'usine, ce qui nécessitera une réinstallation totale.
Choisissez OUI et presse sur OK.
Presse QUITTER pour quitter
Ce menu permet d'effectuer les mises à jour de votre terminal.
Les mises à jour sont possibles par le port USB via une unité externe (cle USB ou disque dur) ou via satellite.
Mise à jour par le port USB :
Insérez l'unité externe (contenant préalablement la mise à jour) dans le port USB.
Avec les touches flèches du pavé OK choisissez
Mise à jour par USB et confirmez avec OK.
Choisissez le fichier de mise à jour et confirmez avec OK.
Une fois la mise à jour terminée pressez QUITTER pour quitter.
Mise à jour par satellite :
Avec les touches flèches du pavé OK choisissez
Mise à jour par satellite et confirmez avec OK.
Si une mise à jour est émise par l'opérateur elle est détectée et effectue à la prochaine mise en service du terminal.
Une fois la mise à jour terminée pressez QUITTER pour quitter.

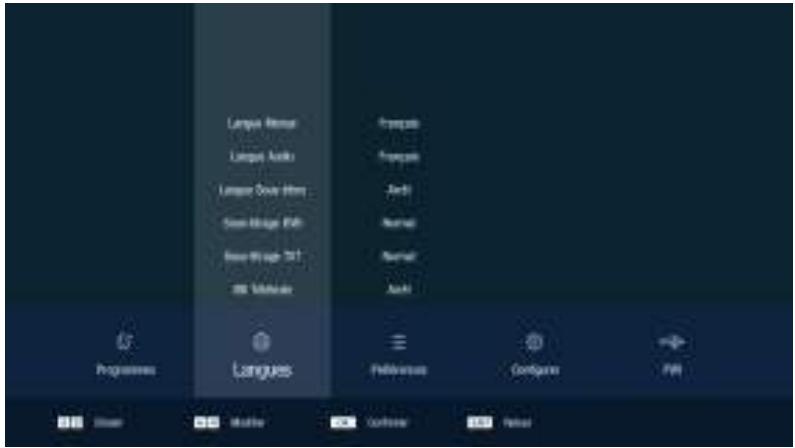

LE MENU LANGUES
LE MENU PREFERENCES
LE BANDEAU AUDIO
LE BANDEAU SOUS-TITRES
Ce menu permet de :
Paramétrer la langue des menus, la langue audio, la langue des sous-titres, activer le télétexte, le mode sous-titrage pour les malentendants, activer le mode sous-titrage du télétexte pour les malentendants.
Ce menu permet de :
Activer ou non l'audio description , paramétrer la sortie numérique, le format d'écran, le format d'image, la résolution, activer ou non le contrôle HDMI *.
Choisir les fonctions et modifier les paramètres avec les touches flèches du pavé OK.
Confirmez avec OK.
Pressez sur QITTER pour quitter.
- Lorsque l'opérateur la diffuse l'audio description est une fonction destinée aux malvoyants. Cette fonction commentede vocalement les événements d'un film ou d'une émission.
** Le contrôle HDMI permet demettre en marche le téléviseur dans la mise en marche du terminal.
ATTENTION: Le téléviseur doit supporter cette fonction et doit être raccordé au terminal avec un cordon HDMI. Veuillez vous référer à la notice d'emploi du téléviseur.
Une pression sur la touche AUDIO affiche lebandeau audio qui permet de :
Choisir et paramétrrer la langue et les modes audio.
Choisissez les fonctions et modifier les paramétres avec les touches flèches du pavé OK.
Pressez QITTER pour quitter.

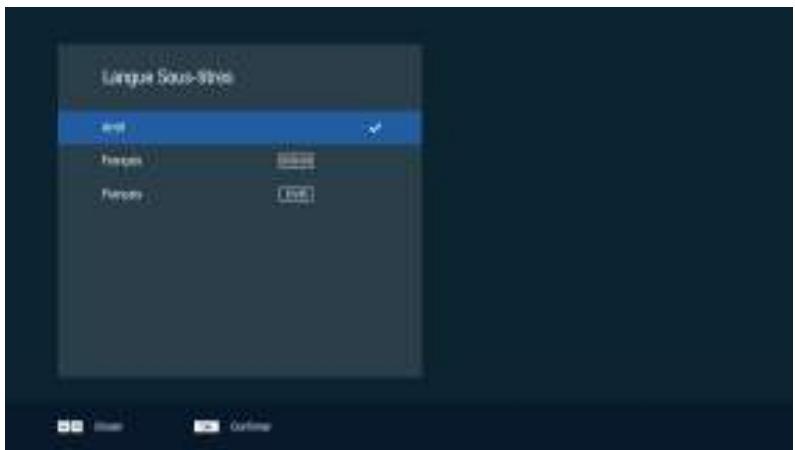

Une pression sur la touche SOUS-TITRES affiche le bandeau sous-titres qui permet de :
Activier les sous-titres et paramétrer leur langue.
Choisissez les fonctions et modifier les paramètres avec les touches flèches du pavé OK.
Pressez QUITTER pour quitter.
Ce menu permet de :
Ouvrir la liste de vos programmation d'enregistrements.
Afficher les informations relatives à l'unité externe.
Visionner et éditer vos enregistements.
Sauvegarden l'installation sur une unité externe.
Choisissez les fonctions et modifiez les paramétres avec les touches flèches du pavé OK.
Presse QUITTER pour quitter.
NB: Le menu PVR peut être accessible directement via la touche PVR de la télécommande.
LE MENU PVR (enregistrements)
Ce menu permet de :
Afficher et visionner les enregistrents stockés dans l'unité externe. Le menu affiche le nom, la durée et le déroulement de l'enregistrement.
Choisissez et visionnez les enregistrents avec les touches flèches verticales puis OK.
Passez en mode de vision aléatoire avec la touche FAV.
Passez en mode plein écran avec la touche rouge.
Avancez ou reculez dans le déroulement de l'enregistrement en pressant sur la touche bleue puis en selectionnant l'instant souhaité avec les touches de 0 à 9.
Renommez l'enregistrement avec la touche INFO.
Supprimez l'enregistrement avec la touche jaune, composez le code PIN, allez sur OUI puis OK.
Pressez QITTER pour quitter.
LE MENU PVR (sauegarde de l'installation)
Ce menu permet de :
1) En seLECTIONnant Chargement depuis USB : Télécharger les données provenant d'un terminal de la même série stockées dans une unité externe.
2) En seLECTIONnant Sauvegarde sur USB :
Télécharger les données du terminal sur une unité externe.
Choisissez avec les touches flèches verticales.
Confirmez avec OK.
Pressez QITTER pour quitter.
LE MENU PVR (informations sur l'unité externe)
LIST DES CHAINES TV
LIST DES CHAINES RADIO
LA FONCTION TIMESHIFTING
Ce menu permet de :
Afficher des informations sur l'unité externe telles que la partition (division de l'unité externe en plusieurs parties) la taille du timeshift, le système de fichier, la taille totale et la taille non utilisée.
Choisissez les fonctions et modifiez les paramétres avec les touches flèches du pavé OK.
Confirmez avec OK.
Pressez QITTER pour quitter.
Une pression sur la touche OK de la télécommande affiche la liste des chaînes TV.
Choisissez un chaîne TV avec les touches flèches verticales du pavé OK et confirmez avec OK pour la regarder.
Pressez sur FAV pour afficher la liste de chaînes favorites.
Recherche une chaine avec la touche rouge.
Année la liste des chaînes radio avec la touche TV/RADIO.

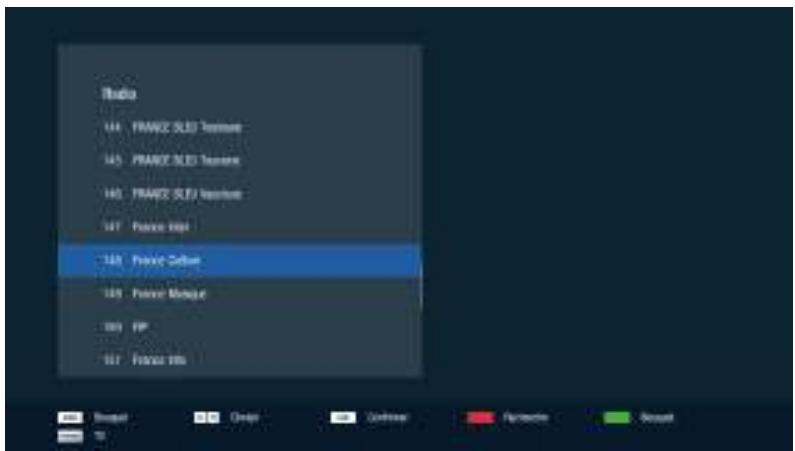

Une pression sur la touche OK de la télécommande affiche la liste des chaînes TV.
Affichez la liste des chaînes radio avec la touche TV/RADIO.
Choisissez un chaîne radio avec les touches flèches verticales du pavé OK et confirmez avec OK pour l'écouter.
Pressez sur FAV pour afficher la liste de chaînes favorites.
Recherche une chaîne avec la touche rouge.
Lorsque you regardez un programme ou un film et que you absentez momentanement, il suffit de presser sur la touche LECTURE/PAUSE. L'imag se fige et grace à la fonction Timeshifting le terminal enregistre automatiquement la suite du film ou du programme. A your retour, il suffit de preser sur la touche LECTURE/PAUSE et le programme ou le film reprend exactement au moment ou you etiez parti comme si you regardiez un DVD.
NB : Pour éviter de saturer l'unité externe, lorsque le programme ou le film est terminé ou en cas d'absence prolongée, il
faut arrêté la fonction Timeshifting en pressant sur la touche STOP.
CHARACTERISTIQUES TECHNIQUES*
CONNECTIQUE :
- 1 prises de type F femelle
- 1 prise péritel TV (RGB, Composite SECAM,PAL)
1 prisH HDMI 1.2 (HDCP 1.2) - 1 prise S/PDF (sortie Audio numérique)
- 1 slot Carte à puce, conforme ISO 7816-1,2,3
- 1 port mini USB pour déport infrarouge
- 1 port USB
- 1 connecteur jack pour alimentation 12 volts
- 1 port Ethernet
ALIMENTATION LNB
- Courant : 10 – 350 mA
- V1 vertical : 12.5 Volts < V1 < 14 Volts
- V2 horizontal : 17 Volts < V2 < 19 Volts
Temps de montée ou de descente : <10 ms - Protection court-circuit
- Génération de tone-burst avec les caractéristiques suivantes :
- Cycle : 50% + - 10%
- Fréquence de répétition: 22 kHz +- 2kHz
Amplitude: 0.5V min - 0.9V max - Temps de transition : 10 micro s +- 5 micro s
-
Compatible DiseqC 1.0 / 1.1
-
A des fins d'améliorations les caractéristiques techniques peuvent être modifiées sans préavis.
ALIMENTATION ET CONSOMMATION
- Alimentation 12 V externe (supporte de 9 à 19 V).
- Consommation en veille: < 1 W.
- Consommation en mode marche : < 7 W.
Sparez les éléments avant de trier
INFORMATIONS SUR LA MISE AU REBUT PAR LES MENAGES
A l'attention des utilisateurs privés :
Au sein de l'union européen : Ne pas jeter l'appareil dans une poubelle ordinaire.
Les apparêils électroniques et électriques hors d'usage doivent être recyclés selon les directives Européennes en vigueur en matière de récapération et recyclage. Conformément à ces directives, au sein des états membres, les particuliers peuvent ramener leurs apparêils électroniques ou électriques hors d'usage à des centres de collecte désignés, ou chez leur point de vente dans le cadre de l'achat d'un produit similaire ou équivalent. Les piles ou les batteries hors d'usage doivent être confiées à des systèmes de collecte prévus à cet effet conformément à la législation en vigueur.
INFORMATIONS SUR LA MISE AU REBUT PAR LES ENTREPRISES
Au sein de l'union europeenne: Ne pas jeter l'appareil dans une poubelle ordinaire.
Quand l'appareil est utilisé dans le cadre d'une activité professionnelle, prenez contact avec votre fournisseur qui vous donnera toutes les informations nécessaires pour le recyclage du produit. Les frais relatifs à la collecte et au recyclage pourrait vous être facturés.
| PROBLEMES | CAUSES POSSIBLES | SOLUTIONS |
| L'appareil ne s'allume pas. | Le cordon d'alimentation n'est pas branché. La prise de courant ne fonctionne pas. | Vérifier le branchement de l'alimentation. Vérifier si la prise de courant fonctionne. |
| Pas d'image ni de son. | Pas de signal. Signal très faible. Chaîne cryptée. | Contrôler les raccordements d'antenne et audio/vidéo. Contrôler l'antenne. Vérifier si la chaîne est cryptée. |
| La télécommande ne fonctionne pas. | L'appareil est en mode veille. Il y a un obstacle entre la télécommande et l'appareil. Les piles sont usées ou mal positionnées dans leur logement. | Mettre l'appareil en marche. Vérifier si il y a un obstacle entre la télécommande et l'appareil. Vérifier la qualité des piles et si elles sont bien intégrées dans leur logement conformément au sens des polarités. |
