MODE D'EMPLOI RN800A YAMAHA
A propos de ce produit et de ce manuel 7
Terminologie et explications techniques 8
Sources d'entrée lisibles avec ce produit 9
Sources d'entrée compatibles 9
Compatibilité avec MusicCast 10
Accessoires 11
Vérification des accessoires 11
NOMENCLATURE DES PIEÇES ET LEURS FONCTIONS
13
Unité 13
Panneau avant 13
Afficheur de la face avant 16

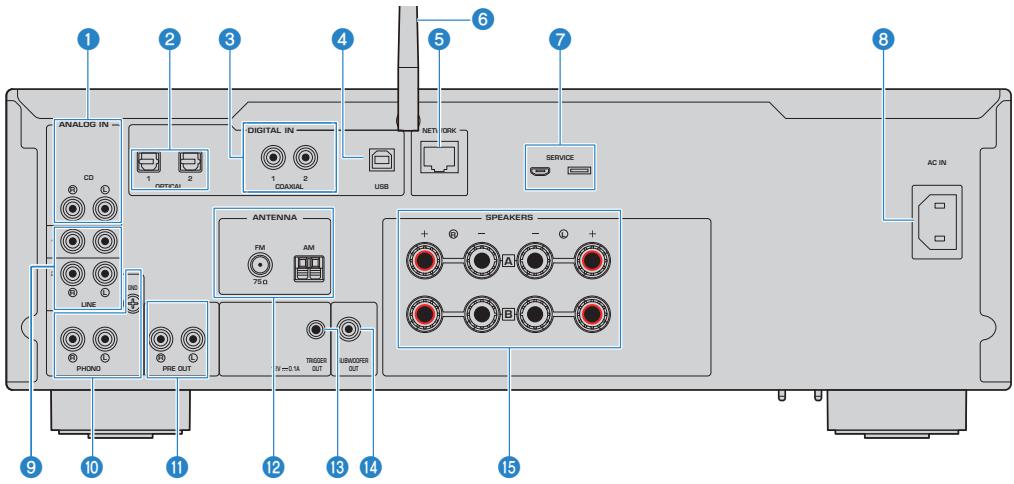

Panneau arrriere 19

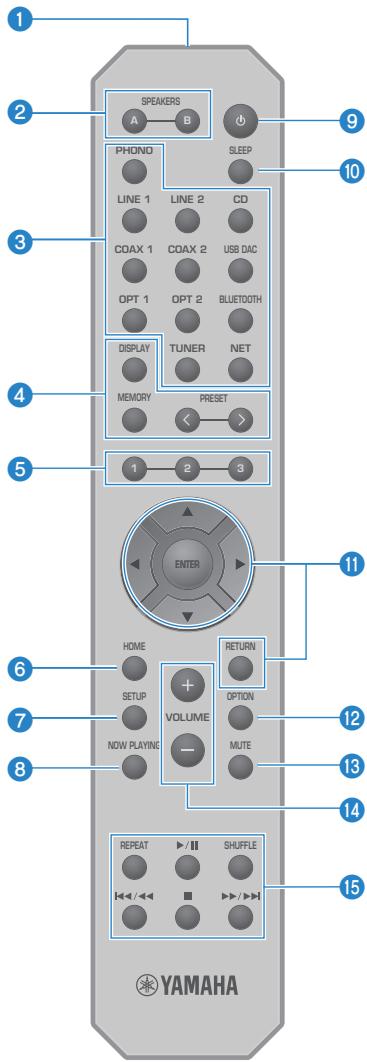

Télécommande 21
Télécommande 21
PREPARATIFS
24
Preparation de la télécommande 24

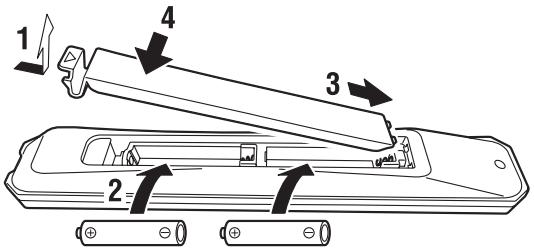

Comment inserer les piles et son rayon d'action 24
Raccordement des appareils externes 25

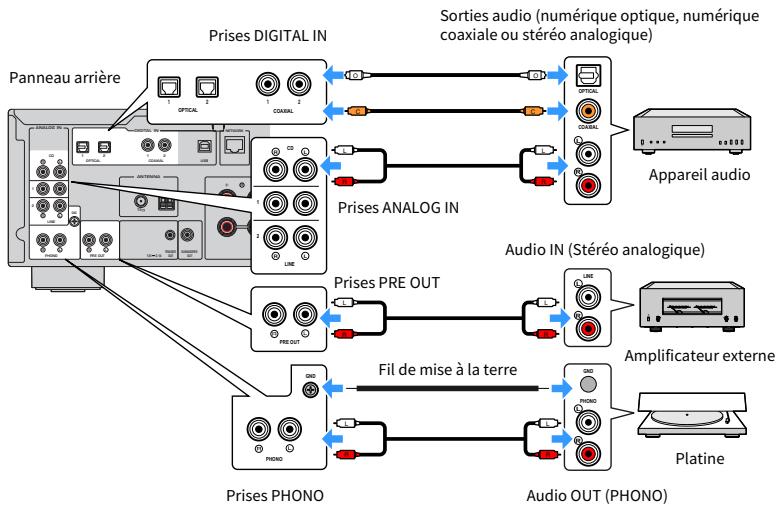

Raccordement des appeareils audio 25

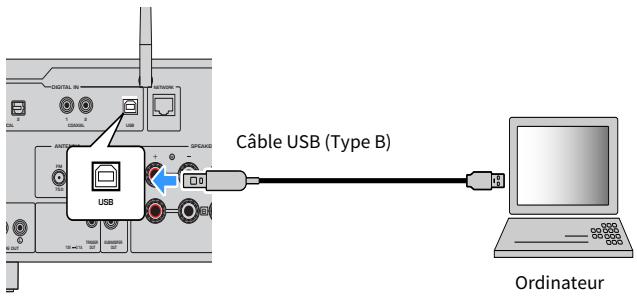

Raccordement à un ordinateur (fonction DAC USB) 26
Raccordement des enceintes 28
Raccordement des enceintes 28
Etablissement de connexions bi-câblées 30
Connexion d'un caisson de graves 31
Connexion Trigger 32
Raccordement des antennes radio 33
Raccordement d'une antenné FM 33

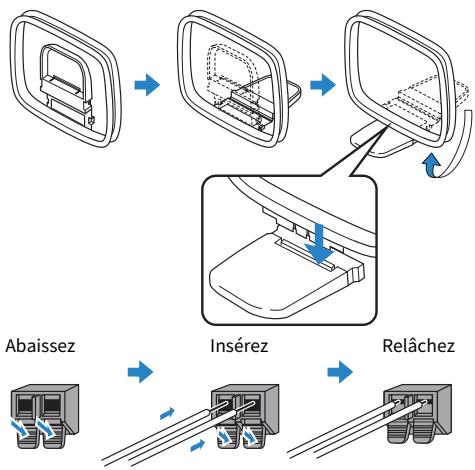

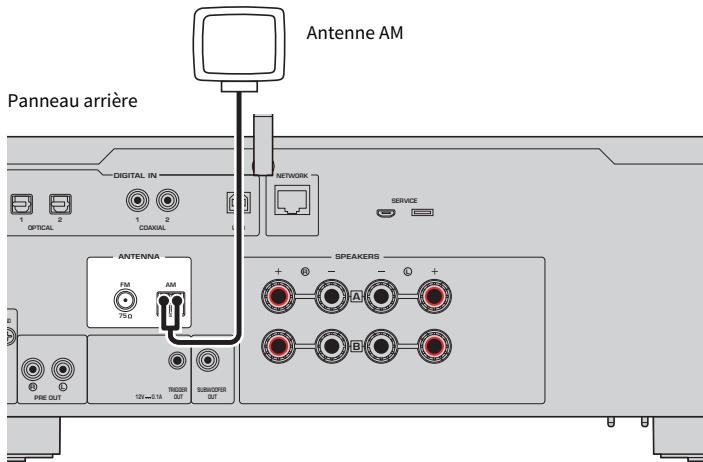

Raccordement d'une antennae AM 34

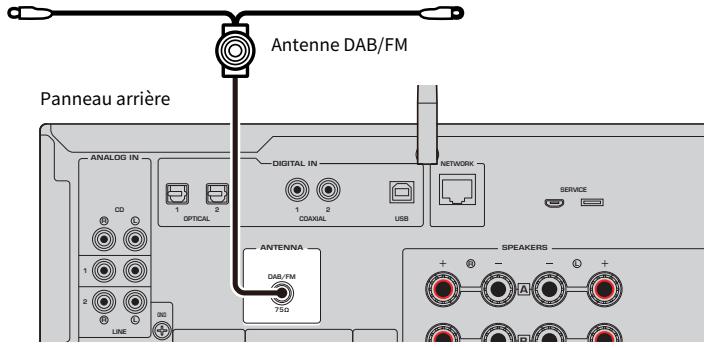

Raccordement d'une antenné DAB/FM 35
Preparation d'une connexion réseau 36
Pour étabir une connexion réseau 36
Raccordement d'un cable de réseau (connexion cablée) 37
Preparation de l'antenne sans fil (connexion sans fil) 38
Mise sous tension du produit 39

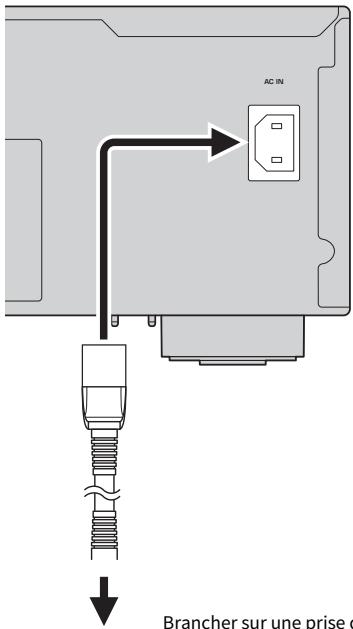

Branchement du cordon d'alimentation 39
Mise sous tension 40
Configuration des réglages MusicCast (connexion à un réseau) 42
Enregistrement sur le réseau MusicCast 42
Ajustement automatique des réglages des enceintes (YPAO) 43

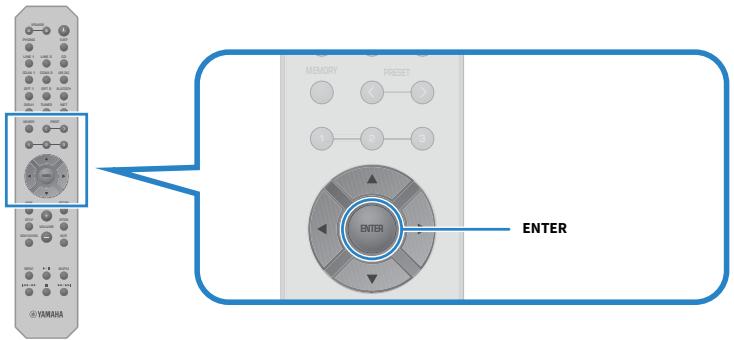

Exécution de YPAO 43
Messages d'erreur et d'avertissement 47
Utilisation de l'application pour vérifier les mesures YPAO et modifier les réglages 49
LECTURE 51
Fonctionnement de base 51
Selection des enceintes de sortie 51

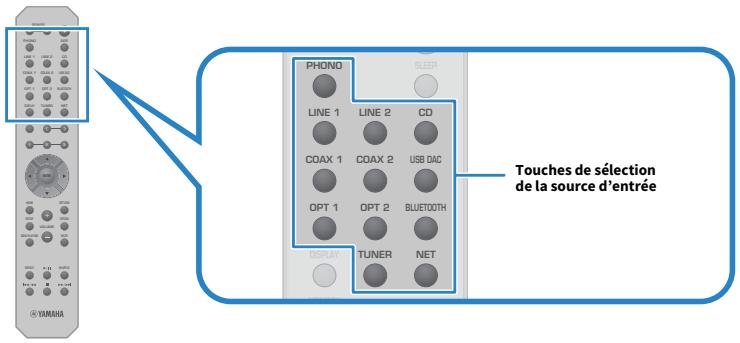

Selection d'une source d'entrée 52
Réglage du volume 53
Changement de I'afficheur de la face avant 54
Réglage du son selon vos préférences 55
Lecture Pure Direct (PURE DIRECT) 55
Réglage des graves et des aigus (BASS/TREBLE) 56
Réglage de l'équilibre du volume gauche/droit (BALANCE) 57
Pour entendre plus facilement les graves et les aigus meme a faible volume (LOUDNESS) 58
Écoute de la radio 59
Preparatifs pour écouter la radio 59
Selection d'une station de radio 62
Affichage des informations Radio Data System 63
Affichage des informations DAB 64
Auto-enregistrement de stations de radio FM (préselection automatique) 65
Enregistrement manuel des stations de radio 66
Suppression de l'enregistrement d'une station de radio 67
Lecture via une connexion Bluetooth® 68
Lecture du son d'un dispositif Bluetooth sur ce produit (réception audio) 68
Lecture du son de ce produit via des enceintes ou un casque Bluetooth (transmission audio) 69
Écoute de musique via AirPlay 70
Lecture de musique via AirPlay 70
Écoute de la radio sur Internet 71
Selection d'une station de radio sur Internet 71
Écoute de services de streaming 73
Écoute de services de streaming 73
Lecture de morceaux sur des serveurs media (PC/NAS) 74
Lecture audio depuis votre ordinateur (DAC USB) 76
Lecture de la musique stockée sur toute ordinateur 76
Opération de base du menu Option 77
78
Correction de la différence de volume entre les sources d'entrée 79
Affichage des informations sur le signal audio 80
Réglage du mode de réception (stéreo/mono) pour la radio FM 81
Exécution d'un balayage initial pour la réception radio DAB 82
Vérification de la réception de chaque dénomination de canal DAB 83
Réglage du verrouillage volume avec ce produit lors de la lecture d'un apparéil AirPlay/dispositif Bluetooth 84
Réglage de la lecture automatique 85
Amélioration du son saccade depuis les entrées audio numériques 86
FONCTIONS UTILES 87
Fonctions de préselection 87

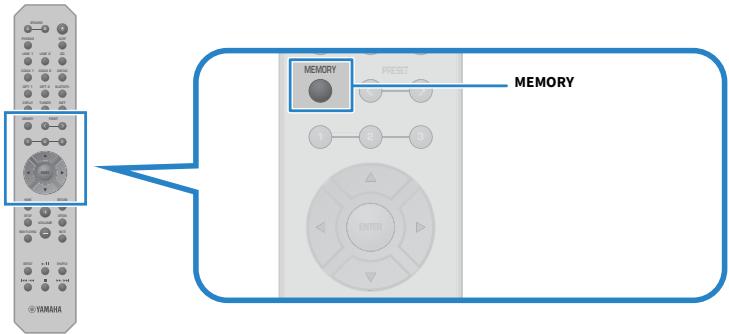

Enregistrement de votre contenufavori sur les présélections 87
Rappel du contenu enregistré sur une préselection 89
Fonction de minuterie 91
Configuration de la durée de la minuterie 91
RÉGLAGES 92
92
Structure des menus 92
Opération de base du menu Réglage 93
Listedes elements du menu Reglage 94
Configuration d'un réseau 95
Configuration du Bluetooth 100
Configuration de YPAO 101
Configuration du volume 102
Configuration de la veille automatique 103
Réglage du produit sur le mode ECO 104
Configuration de l'afficheur de la face avant 105
Opération de base du menu Config avancée 106
107
Configuration de la langue du menu 108
Configuration du code de télécommande 109
Changement du reglage de la fréquence de syntonisation FM/AM 110
Réinitialisation des réglages 111
Changement de I'impedance des enceintes 112
MISEÀJOUR 113
Vérification de la version du microprogramme 113
Vérification de la version du microprogramme 113
Mise à jour du microprogramme 114
Mise à jour du microprogramme 114
Mise à jour du microprogramme via votre réseau 115
GUIDE DE DÉPANNAGE 116
Si vous pensez qu'il y a un problème 116
Si you pense qu'il y a un problème, commencez par vérifier les points suivants 116
Problèmes d'alimentation, de système et/ou de télécommande 117
Problèmes audio 119
Problèmes avec la radio FM 121
Problèmes avec la radio AM 122
Problèmes avec la radio DAB 123
Problèmes avec DAC USB 124
Problèmes de réseau 126
Problèmes avec Bluetooth 129
Erreurs indiquées sur l'afficheur de la face avant 130
ANNEXE 131
Entretien du produit 131
Prenderein de ce produit 131
Etablissement de connexions reseau sans fil 132
Selectionner la méthode de connexion sans fil au réseau 132
Utiliser le bouton WPS pour étabrir une connexion sans fil 133
Établir une connexion sans fil avec votre iPhone (WAC) 134
Étabrir manuellement une connexion sans fil 135
Dispositifs Bluetooth pris en charge 136
Formats de fichier pris en charge sur ce produit (réseau) 137
Formats lisibles avec DAC USB 138
TABLE DES MATIÈRES
Marques commerciales 139
Marques commerciales 139
Charactéristiques techniques 140
Caracteristiques techniques 140
Valeurs par défaut 146
ListedesvalueurspardefautdumenuOption 146
147
ListedesvalueurspardefautdumenuConfigavancée 148
AVANT UTILISATION
À lire en premier
À propos de ce produit et de ce manuel
Nous vous remercions infiniment d'avoir fait l'acquisition de ce produit Yamaha. Ce produit est un amplitur compatible réseau (amplificateur stereo 2 canaux) qui vous permet de dire du contenu musical à partir de la radio ou d'un réseau domestique, ainsi que des entrées audio analogiques et numériques. Grâce à la fonction YPAO qui optimise automatiquement le champ sonore, vous pouvez profiter du son qui convient le mistrs à toute piece.
Ce manuel (guide) est organisé comme suit. Lisez imperativement chacun des guides accompagnant le produit et conservez-les à portée de main pour pouvoir vous y reporter facilement.
Guide de sécurité (Inclus avec ce produit)
Répertorie les consignes de sécurité importantes à lire avant utilisation.
Guide rapide (Inclus avec ce produit)
Ce guide donne une explication des connexions de base à la lecture de la radio sur Internet.
Guide d'utilisation (Ce guide)
Il fournit des explications sur toutes les fonctions, notamment celles non abordées dans le Guide rapide.
- Dans le Guide d'utilisation, iPhone, iPad et iPod touch sont collectivement appelés « iPhone ». Sauf indication contraire dans une explication, les références à « iPhone » signifient iPhone, iPad et iPod touch.
- Symboles utilisés dans le Guide d'utilisation
ATTENTION est utilisé pour les informations sur les blessures potentielles.
- AVIS est utilisé pour les informations permettant d'éviter toute défaillance, tout dommage ou tout dysfonctionnement du produit, et/ou toute perte de données.
- NOTE est utilisé pour les informations supplémentaires utiles de connaître.
[Balise de recherche] correspond à des mots-clés pour les recherches.
Yououpouzetelechargerlesmanuels lesplus récents du siteWeb suivant.
Terminologie et explications techniques
Vous trouverez ci-dessous des explications sur la terminologie utilisé dans ce guide.
DAC USB
Le DAC USB convertit les signaux audio numériques, envoyés via un cable USB connecté à un ordinateur, en un signal audio analogique, pour pouvoir les lire. Cela permet aux applications informatiques de lire un contenu audio de haute qualité.
YPAO (Yamaha Parametric room Acoustic Optimizer)
Il s'agit d'une technologie Yamaha exclusive qui optimise automatiquement le son selon l'acoustique de la pièce. Un microphone YPAO spécial est utilisé pour détecter les connexions des enceintes et mesurer la distance entre celles-ci et la position d'écoute. Il mesure les caractéristiques acoustiques de l'espace et ajuste automatiquement des paramètres comme l'équilibre du volume et les caractéristiques de fréquence.

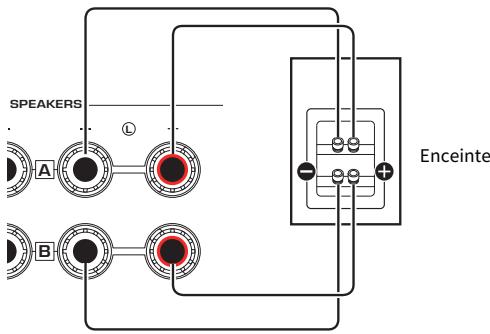

Connexions bi-câblées
Lors de la connexion d'un amplificateur à des enceintes, cette méthode de connexion utilise des fils distincts pour l'enceinte basse fréquence (haut-parleur de graves) et l'enceinte moyenne-haute fréquence (haut-parleur d'airus). Cette méthode de connexion est possible si les enceintes sont compatibles avec le bicâblage (si elles ont des bornes pour les basses fréquences et les moyennes/hautes fréquences).
Intensité sonore
Cette fonction permet d'entendre plus facilement les graves et les aigus même à faible volume. Elle fait profiter l'auditeur d'un son naturel même à faible volume en compensant la caractéristique auditive humaine qui rend difficile l'écoute des graves et des aigus à faible volume.
Veuillez consultier le site Web suivant pour d'autres termes et explications techniques. Il explique les termes et technologies liés aux produits audiovisuels Yamaha en général, pas seulement ceux pour ce produit. https://manual.yamaha.com/av/cm/glossary/
Sources d'entrée lisibles avec ce produit
Sources d'entrée compatibles
Comme illustré ci-dessous, ce produit prend en charge la lecture d'un éventail de sources d'entrée.
Liens connexes (pour la connexion)
- « Raccordement des appareils externes » (p.25)
- « Raccordement des antennes radio » (p.33)
- « Pour établit une connexion réseau » (p.36)
Entrée : AirPlay/Bluetooth/Divers services de streaming
Liens connexes (pour la lecture)
- « Sélection d'une source d'entrée » (p.52)
- « Écoute de la radio » (p.59)
- « Lecture via une connexion Bluetooth®» (p.68)
- « Écoute de musique via AirPlay » (p.70)
- « Écoute de la radio sur Internet » (p.71)
- « Écoute de services de streaming » (p.73)
- « Lecture de morceaux sur des serveurs média (PC/NAS) » (p.74)
- « Lecture audio depuis votre ordinateur (DAC USB) » (p.76)
Compatibilité avec MusicCast
Ce produit est compatible avec MusicCast. Ce qui permet de partager de la musique avec des apparéils compatibles MusicCast situés dans plusieurs pieces. Son application dédiée, « MusicCast Controller», est facile à utiliser et permet aux utilisateurs d'éçouter de la musique provenant de smartphones, de serveurs média (PC/NAS), de la radio sur Internet et de services de streaming partout dans la maison.
Pour en savoir plus sur MusicCast et les apparciels compatibles, veuillez visiter le site Web de Yamaha. Pour de plus amples informations sur l'application, recherche « MusicCast Controller » dans l'App Store ou Google Play.
Accessoires
Vérification des accessoires
Ce produit est livre avec les accessoires suivants. Vérifiez que vous dispose de tous les accessoires inclus.
Cordon d'alimentation
Microphone YPAO
Antenne DAB/FM (Modèle pour le Royaume-Uni, l'Europe, la Russie et l'Australie)
□ Antenne AM (Modèle pour les États-Unis, le Canada, la Chine, la Corée, l'Asie, Taiwan, l'Amérique centrale et l'Amérique du Sud)
□ Antenne FM (Modèles pour les États-Unis, le Canada, la Chine, la Corée, l'Asie, Taiwan, l'Amérique centrale et l'Amérique du Sud)
- L'élement fourni dépend de la région d'achat.
□ Télecommande
- Piles (AA, R6, UM-3) (× 2)
Guide de sécurité
Guide rapide
NOMENCLATURE DES PIECES ET LEURS FONCTIONS
Unité
Panneau avant
Voici les noms des pièces à l'avant de l'unité accompagnés d'une explication de leurs fonctions.

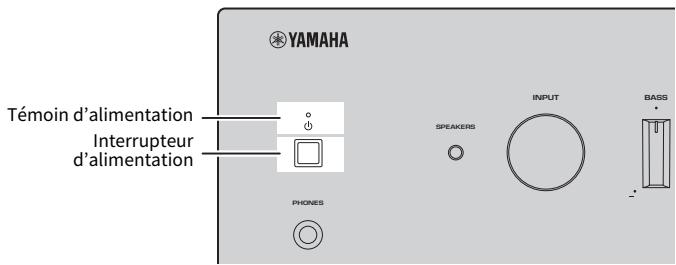

1 Interrupteur (alimentation)
Met le produit sous tension (.)/hors tension (.) (p.40).
Alors que le produit est sous tension, appuyez sur la touche (alimentation) de la télécommande pour le faire basculer entre MARCHE et Veille. Ce produit entre également en veille dans les situations suivantes.
- Lorsque la fonction de veille automatique est activée (p.103)
NOTE
La télécommande est inopérante si le produit est hors tension. Ce produit ne peut pas plus que associé à un dispositif Bluetooth, un périhérique réseau ou l'application MusicCast Controller.
2 Témoin d'alimentation
S'allume comme suit pour indiquer l'état de l'alimentation.
Sous tension: le témoin s'allume.
Veille: le témoin est faiblement allumé.
Hors tension: le témoin est étéint.
NOTE
Lorsque le témoin clignote, cela signifie que le circuit de protection a été activé empêchant la mise sous tension pour protégier le produit. Veuillez contacter un centre de service Yamaha agéré pour le faire réparer.
3 SPEAKERS
Permute les enceintes connectées aux prises A et B SPEAKERS L/R sur le panneau arrêté (p.51).
Permet de selectionner la source d'entrée (p.52).
5 BASS
Permet de régler le volume de la plage de basses fréquences (p.56).
6 TREBLE
Permet de régler le volume de la plage de haute fréquences (p.56).
7 BALANCE
Permet de régler l'équilibre gauche/droit du volume (p.57).
8 LOUDNESS
Permet d'entendre plus facilement les graves et les aigus même à faible volume (p.58). Si la fonction Volume YPAO (p.101) est activée, le réglage LOUDNESS ne peut pas été utilisé.
9 SELECT (PUSH-ENTER)
Sert, par exemple, à commander les menus sur l'afficheur de la face avant. Tournez ce bouton pour sélectionner un élément et appuyez dessus pour valider.
10 PURE DIRECT/Témoin
Active ou déactive la fonction Pure Direct (p.55). Lorsque cette fonction est activée, le témoin s'allume et l'afficheur de la face avant s'éteint.
1 VOLUME
Pour régler le volume.
12 Prise PHONES
Pour brancher un casque (compatible avec les jacks stéreo standard).
NOTE
Le son ne peut pas être émis sur les enceintes connectées à ce produit si un casque est branché. De plus, la sortie de la prise PRE OUT est désactivée.

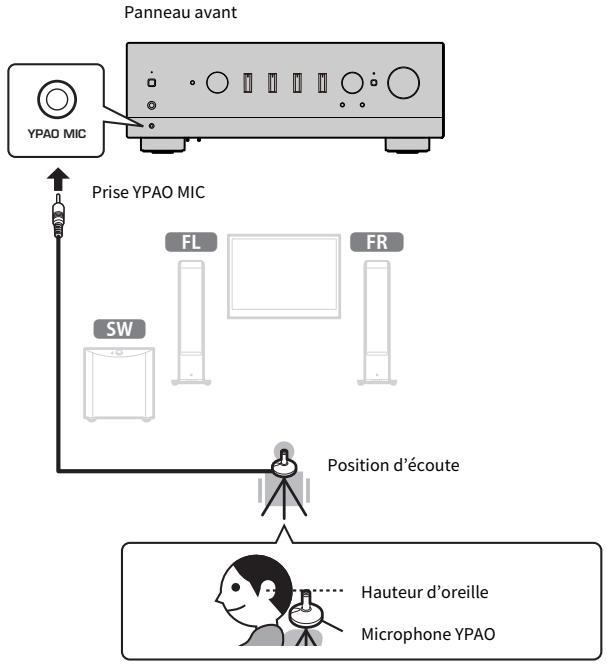

13 Prise YPAO MIC
Pour brancher le microphone YPAO inclus (p.43).
Récepteur du signal de télécommande
Reçoit le signal (infrarouge) de la télécommande (p.24).
15 Afficheur de la face avant
Affiche différents menus et informations (p.16).
16 PRESET
Sert à rappeler des stations de radio enregistrées (présections) (p.62) et des morceaux/stations de radio sur Internet enregistrés (p.89).
RETURN/CONNECT
Sert, par exemple, à commander les menus sur l'afficheur de la face avant.
Sert également lors de l'enregistrement de ce produit sur le réseau MusicCast (p.42).
18 Témoin LAN sans fil
S'allume lorsque ce produit est connecté à un réseau sans fil (p.132).
19 Indicateur Bluetooth
S'allume lorsqu'un dispositif Bluetooth est connecté (p.68).
Liens connexes
«Prendere soin de ce produit » (p.131)
Afficheur de la face avant
Voutrouverez ci-dessous une explication de l'affichage sur l'afficheur de la face avant.
■ Indication de base
Cette indication s'affiche pendant la lecture. L'affichage diffère selon la source d'entrée actuelle. L'indication apparaissant pendant la lecture d'un serveur media est donnée en exemple.
1 Icône du statut de lecture
S'affiche en fonction du statut de lecture du morceau ou de la station (station de radio).
Tout repeter/1 morceau (13)
S'affiche lorsque l'entrée est « Server » et que la lecture repétée est définiè. Veuillez notes que cette icône peut ne pas s'afficher lors de la lecture de musique sur un smartphone ou une tablette, étant donné que cela dépend du statut de l'appareil.
Lecture/Pause (▶/□)
Affiché lorsque l'entrée est « Server » ou « Bluetooth » et que la lecture est en cours ou en pause.
L'icone de lecture s'affiche également lorsque l'entrée est « AirPlay » ou « Net Radio » et que la lecture est en cours.
Aléatoire (E4)
S'affiche lorsque l'entrée est « Server » et que la lecture aléatoire est définie. Veuillez notesque cette icône peut ne pas s'afficher lors de la lecture de musique sur un smartphone ou une tablette, étant donné que cela dépend du statut de l'appareil.
Lorsque le volume est au minimum, « -∞ » clignote. Lorsque le son est coupé, « MUTE » clignote.
Les informations suivantes s'affichent selon l'entrée seLECTIONnée.
Avec CD, PHONO, LINE1, LINE2, OPTICAL1, OPTICAL2, COAXIAL1, COAXIAL2 ou un service de musique en streaming sélectionné
Le nom de l'entrée est affché.
Avec USB DAC selectionne
Le format audio et la fréquence d'échantillonnage du signal de lecture sont affichés.
Avec Server ou Net Radio sélectionné
Les informations du morceau ou de la station en cours sont affichées. Pour changer d'élément affché, appuyez sur la touche DISPLAY de la télécommande.
Avec AirPlay ou Bluetooth Sélectionné
Les informations du morceau en cours ou le nom de l'entrée sont affichés. Pour changer d'élement affché, appuyez sur la touche DISPLAY de la télécommande.
Avec TUNER selectionné
La fréquence est affichée. Les informations de Radio Data System (modélles pour le Royaume-Uni, l'Europe et la Russie) ou de DAB (modélles pour le Royaume-Uni, l'Europe, la Russie et l'Australie) sont également affichées. Pour changer d'élément affché, appuyez sur la touche DISPLAY de la télécommande.
NOTE
Certains caractères de texte peuvent ne pas être disponibles, et « _ » est affché.
■ Indication de navigation
Cette indication s'affiche uniquement lorsque la source d'entrée est « Server » ou « Net Radio » et que vous seLECTIONnez le morceau ou la station de votrechoix.
1 Témoin du sens de navigation
Le ou les sens de navigation disponibles sont affichés.
Le type de contenu actuellément affiché est indiqué par cette icône.
Avec ServerLECTIONNé
Indique un fjichier de musique.
Les fichiers de musique dans des formats non pris en charge par ce produit peuvent également être affichés (p.137).
Indique un dossier.
Indique un fichier qui ne peut pas etre lu.
Avec Net Radio selectionné
Indique un dossier.
Indique une station de radio qui peut être selectionnée.
Des informations comme les noms de fichiers et de stations sont affichées.
NOTE
Certains caractères de texte peuvent ne pas être disponibles, et « _ » est affché.
■ Indication de préchauffage
Cette indication s'affiche immédiatement après la mise sous tension du produit. Les icônes sont affichées pour indiquer la température de l'ampli. Servez-vous-en comme d'une estimation du temps nécessaire à la stabilisation de la qualité sonore.
1 Icônes de température
NOTE
- La luminosité de l'écran est réduite pour protéger l'affichage lorsque le produit n'est pas utilisé pendant un certain temps. L'écran revient à sa luminosité normale lorsque vous utilisez la télécommande ou le panneau avant.
Lorsque PURE DIRECT est active, l'afficheur de la face avant s'eteint. Apre sa mise hors tension, l'ecran se rallume si la telecommande ou le panneau avant sont utilisés.
Lindation de base s'eteint en cas d'inactivite pendant un certain temps. La durée jusqu'à ce que l'affichage s'eteigne peut etre modifiee dans le menu Reglage.
- Le nombre maximum de caractères de texte pour afficher des informations sur le contenu (noms de stations/morceaux, etc.) sur l'indication de base ou l'indication de navigation dépend de l'entrée sélectionnée et du type de caractères.
Liens connexes
« Configuration de l'afficheur de la face avant » (p.105)
Panneau arrête
Voici les noms des pièces à l'arrière de l'unité arrivagés d'une explication de leurs fonctions.
1 Prises CD IN
Pour raccorder la sortie audio analogique (OUT) des appareils comme des lecteurs CD (p.25).
2 Prises OPTICAL 1-2 IN
Pour le raccordement à des appareils externes avec sortie numérique optique (p.25).
3 Prises COAXIAL 1-2 IN
Pour le raccordement à des appareils externes avec sortie numérique coaxiale (p.25).
4 Port USB
Pour le raccordement à des ordinateurs (p.26). Compatible avec des connecteurs USB Type B.
5 Prise NETWORK
Pour raccorder un cable réseau lors de la connexion de ce produit à un réseau cable (p.37).
Antenne sans fil
Pour raccorder ce produit à un réseau sans fil (Wi-Fi) (p.38). Sert également aux connexions Bluetooth (p.68).
7 Ports SERVICE
Il s'agit de ports pour l'entretien utilisés lors des réparations, etc. Ne branchez rien dans ces ports.
8 Prise AC IN
Pour raccarder le cordon d'alimentation inclus (p.39).
9 Prises LINE 1-2 IN
Pour le raccordement à des apparciels externes avec sortie audio analogique (OUT) (p.25).
10 Prises PHONO IN
Prise GND
Pour le raccordement à une platine (tourne-disque) (p.25).
1 Prises PRE OUT
Émet le même signal audio que celui émis sur les prises SPEAKERS L/R (p.25).
12 Prise ANTENNA
Pour le raccordement à une antenné radio (p.33).
13 Prise TRIGGER OUT
Pour le raccordement à des appareils externes prénant en charge la fonction de déclencheur (p.32).
Pour le raccordement à un caisson de graves avec amplificateur intégré (p.31).
15 Prises SPEAKERS L/R
Pour le raccordement à des enceintes (p.28).
Télécommande
Télécommande
Voici les noms des pièces de la télécommande arrivagnés d'une explication de leurs fonctions.
1 Émetteur de signal de commande
Envoie les signaux (infrarouges) de la télécommande.
2 Touches A et B SPEAKERS
Pour changer d'enceintes de sortie. Active/désactive les enceintes A ou B à chaque pression (p.51).
3 Touches de selection de la source d'entrée
Permettent de selectionner la source d'entrée à litre (p.52).
NOTE

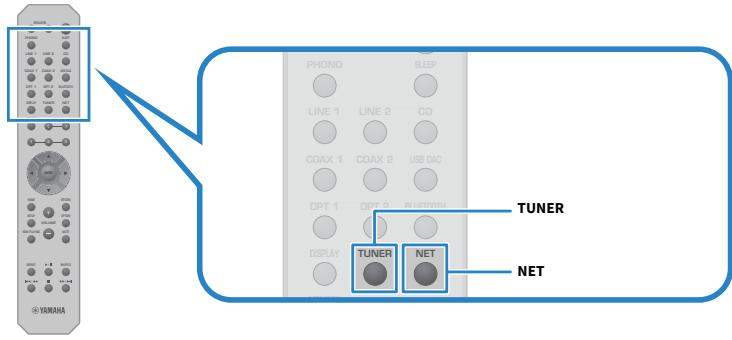

Si vous appuyez à plusieurs reprises sur la touche NET, les sources réseau changent.
4 Touche DISPLAY
Permet d'afficher différents types d'informations sur l'affichage (p.16).
Touche MEMORY
Pour enregistrer des stations de radio (présections) (p.66). Elle peut également servir à enregistrer des morceaux sur des serveurs média ou des stations de radio sur Internet (p.87).
Touches PRESET
Sert à rappeler des stations de radio enregistrées (présections) (p.62) et des morceaux/stations de radio sur Internet enregistrés (p.89).
5 Touches 1/2/3
Pour enregistrer et rappeler vos stations de radio favorites ou un contenu réseau sur des présélections séparées (p.87).
6 Touche HOME
Permet de passer au niveau le plus élevé lors de la seLECTION de fichiers de musique, de dossiers, etc.
7 Touche SETUP
Permet d'ouvrir le menu Réglage (p.93).
8 Touche NOW PLAYING
Affiche des informations sur le contenu réseau en cours de lecture.
Pour basculer l'alimentation de ce produit entre MARCHE et Veille (p.40).
10 Touche SLEEP
Pour régler la minuterie (p.91).
(touches de curseur), ENTER et RETURN
Pour utiliser les menus.
12 Touche OPTION
Permet d'ouvrir le menu Option (p.77).
18 Touche MUTE
Pour couper le son. Appuyez de nouveau sur cette touche pour revenir au niveau précédent.
14 Touches VOLUME + / -
Pour régler le volume (p.53).
15 Touches de lecture
Touche REPEAT, touche (Lecture/Pause), touche SHUFFLE, touche / (Saut/Retour), touche (Arrêt), touche / (Avance rapide/Saut)
Pour commander la lecture, comme un serveur/media, la radio sur Internet ou Bluetooth.
PREPARATIFS
Préparation de la télécommande
Placez les piles fournies dans la télécommande en respectant la polarité (+/-).
Le rayon d'action de la télécommande est illustré.
Dirigez la télécommande sur le récepteur de signal de télécommande (infrarouge) lorsque vous l'utilise.
Raccordement des apparéils externes
Raccordement des apparéils audio
Cette section explique comment raccorder des appareils audio comme des lecteurs CD au produit.
Utilisez le type de cable adapté aux prises de l'appareil à raccarder, à savoir un cable RCA, un cable à fibre optique ou un cable coaxial, en vente dans le commerce.
NOTE
- Les prises DIGITAL IN de ce produit sont uniquement compatibles avec le signal PCM (2 canaux).
- Les prises PHONO de ce produit sont compatibles avec les cartouches MM. Utilisez un transformateur élevateur ou un dispositif similaire si vous raccordez une platine (tourne-disque) pourvue d'une cartouche MC (faible sortie).
Pour certains platines, le bruit peut etre reduit en les connectant a la borne GND de ce produit. Toutefois, certaines platines sont egalement moins bruyantes si elles ne sont pas connectees à la prise GND.
- La borne GND n'est pas une masse électrique à des fins de sécurité.
Liens connexes
« Panneau arrêté » (p.19)
Raccordement à un ordinateur (fonction DAC USB)
Ce produit est pourvu d'une fonction DAC USB. Si vous connectez le port USB de ce produit à un ordinateur, vous pouvez écouter le son de qualité élevé des fichiers de musique sur l'ordinateur, grâce au processus de conversion analogique utilisé par le dispositif DAC de ce produit. Pour utiliser cette fonction, commencez par installer les pilotes dédiés (logiciels) fournis par Yamaha sur l'ordinateur, puis connectez l'ordinateur à ce produit.
Systèmes d'exploitation compatibles
Les systèmes d'exploitation suivants sont pris en charge. (En date de mai 2023)
- Windows 10/11
- macOS 13/12/11/10.15/10.14/10.13
A propos des pilotes (logiciels)
Si le système d'exploitation de l'ordinateur est Windows, il est nécessaire d'installer le pilote dédié « Yamaha Steinberg USB Driver ». Si le système d'exploitation de votre ordinateur est macOS, son pilote standard fonctionne, il n'est donc pas nécessaire d'instructor un pilote spécifique.
NOTE
- Il se peut que les services ne fonctionnent pas même avec un système d'exploitation « compatible » en raison de la configuration de l'ordinaire, de l'environnement et/ou de la mise à jour de la version du système d'exploitation.
- Installé le pilote sur votre ordinateur avant d'y connecter le produit. Si vous le connectez avant d'installer le logiciel, il se peut qu'il ne fonctionné pas correctement.
Installation du pilote dédié (Windows uniquement)
Avant de connecter ce produit à votre ordinateur, installez le pilote dédié sur l'ordinateur.
1 Accededz à l'URL suivante et recherche « Yamaha Steinberg USB Driver »
Page de téléchargement des logiciels
URL : https://download.yamaha.com/
2 Télechargez le pilote le plus récent.
3 Décompresses les fichiers télécharges.
4 Installé le pilote sur l'ordinateur.
Pour installer le pilote, suivez le guide d'installation accompagnant le pilote lorsque vous l'veaz télécharge.
5 Une fois l'installation terminée, fermez toutes les applications en cours d'exécution.
NOTE
Si une ancienne version du pilote est déjà installée sur votre ordinateur, désinstallé-la, puis installé le nouveau pilote.
■ Connexion de votre ordinateur
Connectez un cable USB (en vente dans le commerce) à ce produit et à votre ordinateur. Le port USB de ce produit est compatible avec les connecteurs USB Type B.
NOTE
- Àprouv avoir vérifié le type de port USB utilisé par toute ordinateur, procurez-vous le cable USB approprié (en vente dans le commerce).
Utilisez un cable USB de moins de 3 metres de long.
Liens connexes
« Lecture audio depuis votre ordinateur (DAC USB) » (p.76)
Raccordement des enceintes
Raccordement des enceintes
Utilisez un cable d'enceinte (en vente dans le commerce) pour raccorder les enceintes au produit.
AVIS
Utilisez des enceintes d'une impedance d'au moins 4 ohms.
Lors du raccordement de 2 ensembles d'enceintes (SPEAKERS A et SPEAKERS B), utilisez des enceintes d'une impedance d'aux moins 8 ohms.
Lors du raccordement d'enceintes 4 ohms (4 ohms ou plus, mais moins de 8 ohms), modifier l'impedance des enceintes dans le menu Config avancée.
1 Dénudez environ 10 mm d'isolation de l'extrémité du cable d'enceinte et torsadez fermement son âme.
2 Tournez le bouton de la prise d'enceinte vers la gauche pour le desserrer, puis insérez l'âme du cable d'enceinte dans l'orifice de la prise.
3 Tournez à nouveau le bouton vers la droite pour le serrer.
AVIS
- Préparez le cable d'enceinte à l'écart du produit. Des morceaux de fils conducteurs du cable d'enceinte peuvent tomber à l'intérieur du produit et provoquer un court-circuit, entraînant un dysfonctionnement.
- Ne laissiez pas les fils conducteurs d'un cable d'enceinte toucher les fils conducteurs d'un autre cable d'enceinte ou des pieces metalliques du produit. Cela risquerait d'endommager le produit et/ou les enceintes.
NOTE
Veillez a connecter correctement les fils aux prises : canal gauche (L), canal droit (R) et + (rouge), - (noir). S'ils sont mal connectés, il se peut qu'aucun son ne soit émis par les enceintes. De plus, si la polarité n'est pas respectée, le son peut sembler étrange.
■ Connexion par fiche banane (Modèle pour les États-Unis, le Canada, la Chine, Taiwan, l'Amérique centrale et l'Amérique du Sud)
Si vous utilisez une fiche banane, serrez le bouton de la borne d'enceinte et inserez la fiche banane dans l'extrémité de la borne.
Liens connexes
- « Établissement de connexions bi-câblées » (p.30)
- « Connexion d'un caisson de graves » (p.31)
- « Changement de l'impédance des enceintes » (p.112)
Établissement de connexions bi-câblées
Le bi-câblage permet de diviser et de commander séparément la sortie vers les haut-parleurs de graves (basse fréquence) et le haut-parleur d'airgus/édial (moyenne à haute fréquence). Des enceintes compatibles avec le bi-câblage sont nécessaires pour ces connexions.
1 Retirez les straps métalliques ou cavaliers fixés aux prises des enceintes.
2 Connectez le produit et les enceintes comme illustré.
L'illustration montre la connexion du canal gauche. Connectez le canal droit de la même manière.
Yououpouvezpermuterlesconnexionsentrelesprisesd'enceinteAetB sansproblème.
Panneau arrête
NOTE
- Si le système est raccordé avec une connexion bi-câblage, mettez sous tension les deux enceintes A et B en appuyant sur les touches SPEAKERS A et SPEAKERS B alors que l'appareil est sous tension.
- Utilisez des enceintes ayant une impédance d'au moins 4 Ω et compatibles avec les connexions bi-câblage.
Liens connexes
- « Exécution de YPAO » (p.43)
- « Sélection des enceintes de sortie » (p.51)
Connexion d'un caisson de graves
Pour utiliser un caisson de graves, connectez-le au produit avec un cable de broche mono (RCA) (en vente dans le commerce).
Caisson de graves (avec amplificateur intégré)
Panneau arrête
Connexion Trigger
Connexion d'un dispositif Yamaha compatible avec la fonction de déclencheur
La fonction de déclencheur permet de commander des appareils externes liés au fonctionnement (MARCHE/ ARRET) de ce produit. Si vous utilisez un caisson de graves Yamaha compatible avec les raccordements système, ou un apparéil doté d'une prise TRIGGER IN, vous pouvez utiliser la fonction de déclencheur en le raccordant à une prise TRIGGER OUT de ce produit avec un cable mono à mini-fiche.
Lorsque ce produit est mis sous tension, il émet un signal (12 V, 0,1 A) des prises TRIGGER OUT, les reliant.
Prises TRIGGER OUT
NOTE
Sur certains caissons de graves Yamaha, la connexion Trigger peut être appelée « Raccordement système »
Raccordement des antennes radio
Raccordement d'une antennne FM
Modèle pour
États-Unis, Canada, Chine, Corée, Asie, Taiwan, Amérique centrale et Amérique du Sud
Raccordez l'antenne FM incluse au produit.
Après avoir raccordé l'antenne FM, fixez-la à un mur.
Raccordement d'une antennae AM
Modèle pour
États-Unis, Canada, Chine, Corée, Asie, Taiwan, Amérique centrale et Amérique du Sud
Raccordez l'antenne AM incluse au produit.
Placez l'antenne AM à plat après l'avoir connectée.
Assemblage et raccordement de l'antenne AM
NOTE
- Déroulez uniquement le fil d'antenne nécessaire pour le câblage.
Le cordon de I'antenne AM n'a pas de polarite.
Raccordement d'une antenné DAB/FM
Modèle pour
Royaume-Uni, Europe, Russia et Australie
Raccordez l'antenne DAB/ FM incluse au produit.
Fixez les extrémites de l'antenne à un mur.
NOTE
L'antenne doit etre a l'horizontale.
- Si la réception n'est pas bonne, réglez la hauteur, l'orientation ou l'emplacement de l'antenne DAB/FM.
Préparation d'une connexion réseau
Pour étabrir une connexion réseau
Ce produit prend en charge les connexions câblées et sans fil.
Sélectionné la méthode de connexion selon votre environnement réseau.
La connexion à un réseau vous permet de dire des stations de radio sur Internet et des fischiers de musique stockés sur des serveurs média tels que des ordinateurs ou un NAS (Network Attached Storage).
AVIS
- Lorsque vous connectez le produit à Internet, voirlez à établier la connexion via un réseau pour garantir la sécurité. Configurez un mot de passerappropié pour le réseau assurant la connexion. Ne connectez pas le produit directement aux lignes de communication (notamment les LAN publics) des opérateurs de télécommunications (opérateurs de téléphonie mobiles, fixes, fournisseurs d'accès Internet, etc.).
Liens connexes
- « Raccordement d'un cable de réseau (connexion câblée) » (p.37)
- « Préparation de l'antenne sans fil (connexion sans fil) » (p.38)
Raccordement d'un cable de réseau (connexion cablée)
Utilisez un cable réseau (câble droit CAT-5 ou supérieur) (en vente dans le commerce) pour raccarder le produit au routeur.
Si le routeur est compatible avec les serveurs DHCP, il n'est pas nécessaire de configurer les réglages réseau pour ce produit.
Panneau arrête
NOTE
- Si le routeur n'est pas compatible avec les serveurs DHCP ou si vous souhaitez configurer manuellement les réglages réseau, vous nevez configurer les réglages réseau.
- Utilisez un cable STP (blindo à paire torsadée) pour éviter les interférences electromagnétiques.
Liens connexes
« Configuration d'un réseau » (p.95)
Préparation de l'antenne sans fil (connexion sans fil)
Pour utiliser une connexion sans fil ou Bluetooth, relevez l'antenna sans fil.
AVIS
- N'applique pas de force excessive sur l'antenne sans fil, sous peine de l'endommager.
Liens connexes
- « Enregistrement sur le réseau MusicCast » (p.42)
- « Sélectionner la méthode de connexion sans fil au réseau » (p.132)
Mise sous tension du produit
Branchement du cordon d'alimentation
Après avoir effectué tous les raccordements, branche le cordon d'alimentation inclus.
Panneau arrête
Brancher sur une prise de courant
NOTE
Veiliez à débrancher ce produit de la prise secteur si vous prévoyez de ne pas l'utiliser pendant une période prolongée. Ce produit consomme une faible quantité d'électricité même lorsqu'il est en veille.
Mettez le produit sous tension.
1 Appuyez sur l'interrupteur (alimentation) sur le panneau avant.
Le produit se met sous tension et le témoin d'alimentation s'allume.
2 Lorsque le message suivant est indiqué sur l'afficheur de la face avant, appuyez sur RETURN sur le panneau avant.
Lorsque vous raccordez ce produit au routeur avec un cable réseau (connexion câblée), cette étape est ignorée.
L'affichage du message peut prendre environ 30 secondes. La partie marquee « * » varie en fonction de l'appareil.
Affichage « WAC sans fil »
- La fonction WAC (Wireless Accessory Configuration) permet d'appliquer les réglages sans fil d'un apparéil iOS à un autre apparéil et de se connecter sans fil au réseau. Les étapes de connexion à un réseau au moyen de MusicCast Controller sont expliquées dans le chapitre « PREPARATIFS ». Par consécut, la méthode d'annulation de WAC est expliquée ici.
- Le message WAC s'affiche la première fois que vous utilisez le produit et après sa réinitialisation.
NOTE
- Àprous la mise sous tension, la lecture du son nécessite plusieurs secondes.
- Àprous avoir étéint le produit, n'essayez pas de le rallumer pendant au moins 10 secondes. Cela pourrait générer du bruit parasite.
Liens connexes
« Établit une connexion sans fil avec votre iPhone (WAC) » (p.134)
■ Mise sous/hors tension avec la télécommande
Lorsque l'interrupteur (alimentation) sur le panneau avant est sur MARCHE, le produit bascule entre MARCHE/Veille chaque fois que vous appuyez sur la touche (alimentation) de la télécommande.
NOTE
Lorsque le produit est en veille, pour l'allumer sans utiliser la télécommande, appuyez sur l'interrupteur (alimentation) pour l'eteindre momentanément, puis appuyez de nouveau sur l'interrupteur pour le rallumer.
Configuration des réglages MusicCast (connexion à un réseau)
Enregistrement sur le réseau MusicCast
Enregistrez le produit sur le réseau MusicCast. Vous pouvez configurer les réglages de la connexion réseau pour le produit simultanément. L'application dédiée « MusicCast Controller » pour dispositifs mobiles est nécessaire pour effectuer les réglages. Trouvez « MusicCast Controller » (gratuit) dans l'App Store ou Google Play et installez-le.
1 Démarrez « MusicCast Controller » sur votre ou vos dispositifs mobiles et appuyez sur « Configurer ».
2 Suivez les instructions fournies par « MusicCast Controller »
NOTE
- Pour vous connecter au réseau sans fil, assurez-vous que vous disposez du SSID et de la clé de sécurité du routeur LAN sans fil (point d'accès) que vous souhaitez utiliser.
- Pour configurer un deuxième appeareil compatible MusicCast et les suivants, appuyez sur « Paramètres » > « Ajouter un nouvel appeareil » dans « MusicCast Controller ».
Liens connexes
« Configuration d'un réseau » (p.95)
Ajustement automatique des réglages des enceintes (YPAO)
Exécution de YPAO
Pour executer YPAO, il faut utiliser le microphone YPAO inclus.
YPAO est une fonction qui ajuste les caractéristiques acoustiques comme l'équilibre du volume en détectant les connexions des enceintes et la distance entre votre position d'écoute et les enceintes. Cette fonction peut être appliquée aux enceintes directement connectées aux prises d'enceinte de ce produit ou aux enceintes alimentées par un amplificateur externe connecté aux prises PRE OUT.
NOTE
- YPAO émet dessonsforts lorsqu'il est en cours d'execution. Il est impossible de régler le volume.
-
Pour garantir un réglage YPAO correct, portez attention aux points suivants lorsqu'il est en cours d'exécution.
-
Ne faites pas de bruit.
-
Ne vous placez pas entre les enceintes et le microphone YPAO.
-
Ne branchez pas de casque.
- Si vous modifie la configuration de l'enceinte (par exemple, replacer une enceinte ou ajouter/retirer un caisson de graves), il est nécessaire d'executer à nouveau YPAO.
1 Sur le panneau avant, vérifiez les points suivants avant d'exécuter YPAO.
BASS et TREBLE sont dans leur position centrale.
BALANCE est dans sa position centrale.
- LOUDNESS est dans sa position centrale (FLAT).
- PURE DIRECT est désactivement.
2 Appuyez sur la touche SPEAKERS A et/ou la touche SPEAKERS B pour selectionner les enceintes à utiliser.
- En cas de connexion bi-câblage, allumez les deux enceintes A et B (A+B).
- Si vous utilisez un amplificateur connecté à la borne PRE OUT, allumez les deux enceintes A et B.
NOTE
Cette opération peut également être effectue avec SPEAKERS sur le panneau avant.
3 Si vous prévoyez d'utiliser un caisson de graves, mettez-le sous tension et reglez le volume à la moitié.
Si la fréquence de coupure peut être réglée, réglez-la sur le maximum.
Si vous ne prévoyez pas d'utiliser de caisson de graves, passez à l'etape suivante.
NOTE
Le volume réel du caisson de grave et la fréquence de coupure sont régés par la fonction YPAO de ce produit. Toutfois, pendant la lecture Pure Direct, ils seront le réglage du caisson de graves. Lorsque vous utilisez Pure Direct, ajustez le volume du caisson de graves et la fréquence de coupure sur votre valeur préférente, puis exécutez YPAO.
4 Placez le microphone YPAO inclus en position d'écoute (à hauteur d'oreille).
Fixez le microphone YPAO de manière à ce qu'il ne rouge pas. Si un trépied d'appareil photo est utilisé pour le microphone, ses vis peuvent être utilisées pour fixer le microphone.
5 Branchez le microphone YPAO dans la prise YPAO MIC sur le panneau avant.
Le message suivant apparait sur l'afficheur de la face avant.
AVIS
- Prenez garde de ne pas trébucher sur le cable du microphone YPAO. Vous risqueriez d'endommager le microphone YPAO.
6 Appuyez sur la touche ENTER pour démarrer YPAO et effectuer les ajustements automatiques des réglages des enceintes.
Les ajustements commencent automatiquement après 10 secondes environ. Ils nécessitent environ une minute.
NOTE
Pour annuler l'opération avant de démarrer la fonction YPAO, débranchez le microphone YPAO. Une fois YPAO démarré, appuyez sur la touche RETURN.
7 Vérifiez les résultats sur l'afficheur de la face avant.
Une fois tous les réglages effectués, les résultats s'affichent sur l'afficheur de la face avant. Suivez les instructions et appuyez sur la touche ENTER pour terminer les réglages.
8 Débranche le microphone YPAO de la prise YPAO MIC.
Les ajustements automatiques des réglages des enceintes sont maintainant terminés.
AVIS
- Le microphone YPAO étant sensible à la chaleur, évitez les endroits chauds (par exemple, au-dessus d'un apparéil externe) ou les endroits en plein soleil lorsque vous le rangez.
NOTE
L'execution de YPAO active automatiquement la fonction Volume YPAO, laquelle est liée au volume et rgle automatiquement la balance des graves et des aigus. Vous bénéficiaz ainsi d'un équilibre naturel en termes de qualite sonore, meme a faible volume.
- Exécuté le processus YPAO pour chaque ensemble d'enceintes qui sera utilisé. Les réglages des enceintes sont sauvégardés individuellement pour chaque enceinte utilisé (A, B, A+B et OFF).
- Des messages d'erreur peuvent s'afficher pendant le réglage automatique ou bien des messages d'advertissement peuvent apparaitre dans les résultats.
- Vous pouvez utiliser l'application dédiée « MusicCast Controller » pour vérifier les résultats des mesures YPAO et modifier les réglages des enceintes.
Liens connexes
- « Panneau avant » (p.13)
- « Messages d'erreur et d'avertissement » (p.47)
- « Utilisation de l'application pour vérifier les mesures YPAO et modifier les régles » (p.49)
- « Configuration de YPAO » (p.101)
Messages d'erreur et d'avertissement
Lorsque des messages d'erreur ou d'avertissement s'affichent, consultez le tableau suivant pour résoudre la cause et mesurez à nouveau.
[Tag de recherche]#Q01 Erreur et avertissement YPAO
■ Messages d'erreur
| Messages d'erreur | Solution |
| E-1:Bruyant | Mesurez à nouveau après vous être assuré que la pièce est silencieuse. |
| E-2:Aucun signal | Branchez solidement le microphone YPAO dans la prise YPAO MIC et mesurez à nouveau. Si cette erreur se produit fréquemment, contactez le point de vente où vous avez achété ce produit ou le centre de service Yamaha agréé. |
| E-3:Aucun MIC | Branchez solidement le microphone YPAO dans la prise YPAO MIC et mesurez à nouveau. |
| E-4:Annulé | Selon votre objectif, mesurez à nouveau ou fermez YPAO. |
| E-5: Casque branché | Débranchez le casque et procédez de nouveau à la mesure. |
| E-10:Erreur int. | Après avoir terminé YPAO, éteignez, puis rallumez ce produit. Si cette erreur se produit fréquemment, contactez le point de vente où vous avez achété ce produit ou le centre de service Yamaha agréé. |
| E-20 : Pas d'enceinte | Sélectionnez les enceintes à utiliser (A, B, A+B ou OFF), puis mesurez à nouveau. Si le même message d'erreur s'affiche à nouveau, quitterze YPAO, éteignez ce produit et vérifie les connexions de l'enceinte et/ou de la prise PRE OUT. Si vous utilisez un amplificateur externe, vérifie qu'il est bien connecté et sous tension. |
| E-21:Bouton command | Assurez-vous que les commandes sur le panneau avant, BASS, TREBLE, BALANCE et LOUDNESS, sont au centre ou sur FLAT, puis mesurez à nouveau. |
| E-22 : Pure Direct | Déactivez PURE DIRECT sur le panneau avant (féminin étéint), puis mesurez à nouveau. |
NOTE
- Pour quitter YPAO afin de résoudre la cause, appuyez sur la touche ENTER puis utilisez les touches de curseur ( /) pour selectionner « Annuler » et appuyez sur la touche ENTER.
- Pour mesurer à nouveau, appuyez sur la touche ENTER puis utilisez les touches de curseur ( / ) pour Sélectionner « Relancer » et appuyez sur la touche ENTER.
■ Messages d'advertissement
Mème lorsqu'un message d'advertissement s'affiche, les résultats de mesure peuvent toujours être sauvégardés. Toutefois, pour obtenir des réglages d'enceintes optimaux, nous vous recommendons de résoudre la cause et d'effectuer à nouveau les mesures.
| Messages d'advertisement | Solution |
| W-1:Hors phase | Contrôlez les raccordements des câbles (+ et -) des enceintes pertinentes.S’ils sont mal raccordés :Raccordez à nouveau les câbles d'enceinte.S’ils sont bien raccordés :Ce message peut s'afficher même lorsque tout est bien raccordé, selon le type d'enceintes et l'environnement d'installation. Sauvegardez les réglages et utilisez le système telquel.(Ce message vous invite à vérifier le système et cela n’affecte pas la lecture de ce produit s’il est utilisé telquel.) |
| W-2:Hors portée | Vérifiez la distance entre la position d’écoute et les enceintes pertinentes. |
| W-3:Erreur niveau | Corriguez les raccordements ou le positionnement des enceintes pertinentes. Si possible, utilisez les mêmes enceintes ou des enceintes aux performances similaires.En cas de problème avec un caisson de graves, vérifie que son volume est approprié. |
NOTE
Éteignez ce produit avant de reconnectcer ou de déplacer les enceintes.
Utilisation de l'application pour vérifier les mesures YPAO et modifier les réglages
Vous pouvez utiliser l'application dédiée « MusicCast Controller » pour vérifier les résultats des mesures YPAO et modifier les réglages. Utilisez un dispositif mobile sur lequel « MusicCast Controller » est installé pour effectuer ces étapes. Les écrans représentés dans les étapes suivantes sont des exemples lorsque « Living Room » est sélectionné comme nom de la piece dans laquelle ce produit est installé.
1 Démarrez « MusicCast Controller » sur votre ou vos apparéils mobiles, Sélectionnez la pierce dans laquelle ce produit est installé, puis touchez l'icone de réglages.
2 Appuyez sur la pièce dans laquelle ce produit est installé dans « Réglages de la Pièce » sur l'écran des réglages.
3 Appuyez sur « Configuration des Enceintes » sous « YPAO » sur l'écran des pieces (ce produit).
4 Confiméz les résultats de la mesure YPAO sur l'écran Réglages des enceintes.
Voupez egalent modifier les réglages depuis l'écran Réglages des enceintes.
| Éléments | Valeur de réglage ou Affichage | Description |
| Enceintes | A/B/A+B | L'enceinte utilisée s'affiche. Si ni A ni B n'est sélectionné, le champ est vide. |
| Status | Aucune mesure | S'affiche si YPAO n'a pas été exécuté. |
| Mesure en cours... | S'affiche pendant que YPAO effectue des mesures. |
| Éléments | Valeur de réglage ou Affichage | Description |
| Status | | Indisponible | Affiché si les mesures YPAO ne sont pas reflêtées dans les régliages des enceintes. |
| Disponible | Affiché si les mesures YPAO sont reflêtées dans les régliages des enceintes. |
| YPAO | | Activé/Désactivé | Permet de sélectionner si les mesures YPAO sont reflêtées dans les régliages des enceintes. |
| Caisson de Basses | | Utiliser/Ne pas utiliser | Permet de définir si le caisson de graves doit être utilisé ou non. |
| Enceintes | | Large Bande/Coupe Bas | Permet de régler la sortie de la bande de fréquences sur les enceintes gauche/droite. Si vous scélectionnez une coupure de fréquence basse, la fréquence de coupure configurée est appliquée.Si un caisson de graves ne sera pas utilisé, le réglage ne peut pas être effectué. |
| Fréquence de coupure | | 40 Hz à 200 Hz | Permet de régler les fréquences de coupure de l'enceinte et du caisson de graves.Si un caisson de graves ne sera pas utilisé, le réglage ne peut pas être effectué. |
| Distance | L | 0,30 m à 24,00 m | Permet de régler la distance entre la position d'écoute et chaque enceinte de sorte que le son de chacune d'entre elles vous atteigne simultanément. |
| R | (pas de 0,05 m) |
| SW | |
| Niveau | L | -10,0 dB à +10,0 dB | Permet de régler individuellement les enceintes de sorte que chacune d'entre elles émettent le même volume à la position d'écoute. |
| R | (pas de 0,5 dB) |
| SW | |
| Egaliseur | | Activé/Désactivé | Permet de régler l'utilisation facultative d'un égaliseur d'après les mesures YPAO. |
| YPAO Volume | | Activé/Désactivé | Lorsque « YPAO Volume » est régé sur « Activé», l'équilibre entre les gamas de graves et d'ägus est régé automatiquement en même temps que le volume, ce qui vous permit d'éçouter un son à l'équilibre naturel, même à faible volume. |
NOTE
Si you prevoyez d'utiliser un caisson de graves, installez-le avant d'executer les mesures YPAO pour garantir une connexion sans probleme entre les graves et les medians. Si you trouze que le volume des graves est trop eleve ou trop bas, reglez le volume souhaite avec « SW » de I'ellement « Niveau »
Liens connexes
« Enregistrement sur le réseau MusicCast » (p.42)
LECTURE
Fonctionnement de base
Sélection des enceintes de sortie
Appuyez sur la touche SPEAKERS A et/ou la touche SPEAKERS B pour sélectionner les enceintes de sortie.
Active/désactive les enceintes A ou B à chaque pression. Vous pouvez vérifier quelles enceintes sont sélectionnées sur l'afficheur de la face avant.
A: le son est émis des enceintes A.
B: le son est émis des enceintes B.
- A+B: le son est émis à la fois des enceintes A et B.
OFF: le son n'est émis d'aucune des enceintes A ou B.
NOTE
- Cette opération peut également être effectue avec SPEAKERS sur le panneau avant.
- Quelle que soit la seLECTION des enceintes, le son est always mis sur les prises PRE OUT.
- Si les enceintes sont raccordées par bi-câblage, Sélectionnéz A+B.
- Si un casque est connecté, aucun son n'est émis des enceintes ou des prises PRE OUT.
Sélection d'une source d'entrée
Pour écouter de la musique, Sélectionnez la source d'entrée souhaitée.
1 Mettez sous tension l'appareil externe.
2 Appuyez sur une touche de selection de source d'entrée pour selectionner une source d'entrée.
Permet de selectionner la source d'entrée parmi les suivantes.
- Touche PHONO : son de la platine (tourne-disque) reçu via les prises PHONO.
- Touches LINE 1/2 : son reçu via les prises LINE 1/2.
- Touche CD : son recu via les prises CD.
- Touche USB DAC : son d'un ordinateur reçu via le port USB.
- Touches OPT 1/2 : son reçu via les prises OPTICAL 1/2.
- Touches COAX 1/2 : son recoù via les prises COAXIAL 1/2.
- Touche TUNER : son d'une station de radio.
- Touche BLUETOOTH : son d'un dispositif, comme un a smartphone, connecté via Bluetooth.
- Touche NET : son reco via la prise NETWORK ou par liaison sans fil.
3 Utilisez un apparéil externe pour démarrer la lecture ou sélectionnez une station de radio avec ce produit.
NOTE
- Vous pouvez également tourner INPUT sur le panneau avant pour selectionner la source d'entrée.
Pour de plus amples informations sur le fonctionnement de votre apparéil externe, consultez son mode d'emploi.
Réglage du volume
Appuyez sur les touches VOLUME + / - pour regler le volume.
NOTE
- Vous poubez également tourner VOLUME sur le panneau avant pour le régler.
- Si vous appuyez sur la touche MUTE, le son est coupé. Appuyez de nouveau sur cette touche pour revenir au niveau précédent.
- Vous pouvez régler le son selon vos préférences avec BASS, TREBLE, BALANCE et LOUDNESS sur le panneau avant.
Liens connexes
- « Réglage des graves et des aigus (BASS/TREBLE) » (p.56)
- « Réglage de l'équilibre du volume gauche/droit (BALANCE) » (p.57)
- « Pour entendre plus facilement les graves et les aiguis même à faible volume (LOUDNESS) » (p.58)
Changement de l'afficheur de la face avant
Les informations affichées sur l'afficheur de la face avant peuvent être modifiées en fonction de la source d'entrée actuelle.
Appuyez à plusieurs reprises sur la touche DISPLAY de la télécommande pour selectionner l'élement d'affichage souhaite.
Les informations sélectionnées s'affichent au bout de 3 secondes.
Les éléments d'affichage suivants sont disponibles.
| Source d'entrée actuelle | Élément affché |
| TUNER (FM/AM) | Fréquence
(Modèle pour le Royaume-Uni, l'Europe et la Russie) Les données Radio Data System sont également disponibles lorsque ce produit est syntonisé sur une station d'émission Radio Data System. Pour plus d'informations, reportez-vous à :
• « Affichage des informations Radio Data System » (p.63) |
| TUNER (DAB) | (Modèle pour le Royaume-Uni, l'Europe, la Russie et l'Australie)
Pour plus d'informations, reportez-vous à :
• « Affichage des informations DAB » (p.64) |
| Server
AirPlay | Piste, Artiste, Album, Heure |
| Net Radio | Piste, Album, Heure, Station |
| Bluetooth | Piste, Artiste, Album |
Réglage du son selon vos préférences
Pure Direct interrupt plusieurs processus et circuits à l'exception des processus de base pour la lecture pour vous permettre d'écouter un son de toute qualité qualité avec un bruit réduit.
Appuyez sur PURE DIRECT pour l'activer, et le témoin s'allume.
NOTE
-
Lorsque vous utilisez Pure Direct, les fonctions suivantes sont désactivées.
-
Les différentes fonctions de réglage : BASS, TREBLE, BALANCE et LOUDNESS
- Reglages effectuels via YPAO
- L'utilisation du menu Option et du menu Réglage
-
Les indications sur l'afficheur de la face avant (en l'absence d'opérations)
-
Lorsque you utilisez Pure Direct, les transmissions vers le réseau MusicCast ne sont pas disponibles, à l'exception du son du contenu réseau et des dispositifs Bluetooth.
Liens connexes
« Utilisation de l'application pour vérifier les mesures YPAO et modifier les réglages » (p.49)
Réglage des graves et des aigus (BASS/TREBLE)
Voupez regler le niveau de la plage de fréquences élevées (aigus) et de la plage de fréquences basses (graves) individuellement.
Réglage des graves
Lorsque les graves semblant trop faibles, tournez BASS vers la droite pour les augmenter. Lorsqu'elles semblant trop fortes, tournez BASS vers la gauche pour les réduire.
Elles sont uniformes si le réglage est au milieu.
Plage de réglage: -10 dB à 0 à +10 dB (20 Hz)
Réglagedesaigus
Lorsque les aigus semble trop faibles, tournez TREBLE vers la droite pour les augmenter. Lorsqu'elles semble trop fortes, tournez TREBLE vers la gauche pour les réduire.
Elles sont uniformes si le réglage est au milieu.
Plage de réglage: -10 dB à 0 à +10 dB (20 kHz)
NOTE
Lorsque Pure Direct est utilisé, les réglages sont désactivés (les canaux gauche et droit sont fixés à 0 dB).
Réglage de l'équilibre du volume gauche/droit (BALANCE)
Tout déséquilibre du volume dû au positionnement des enceintes et/ou aux conditions dans la piece peut être corrige en ajustant l'équilibre du volume entre les enceintes gauche et droite.
Tournez BALANCE vers la gauche ou la droite pour regler le canal gauche (L) ou le canal droit (R). En tournant complètement vers la gauche ou la droite, le son du canal opposé est coupé.
NOTE
Lorsque Pure Direct est utilisé, le réglage est désactivé (les canaux gauche et droit sont fixés à 0 dB).
Pour entendre plus facilement les graves et les aigus même à faible volume (LOUDNESS)
Cette fonction baisse le volume de moitié et fait profiter l'auditeur d'un son naturel même à faible volume en compensant la caractéristique auditive humaine qui rend difficile l'écoute des graves et des aigus à faible volume.
ATTENTION
Si you activez Pure Direct après avoir regelLOUDNESS, le signal d'entree contourne la fonction de reglage d'intensite sonore et le volume augmente brusquement. Pour proteger vos oreilles et les enceinte, verifiez always I'etat de LOUDNESS avant d'activer Pure Direct, et s'il est regel sur une autre position que FLAT, baisseze le volume.
1 Placez LOUDNESS sur la position FLAT.
2 Augmentez VOLUME au niveau maximal auquel vous écoutez normalement la musique.
3 Tournez LOUDNESS dans le sens inverse des aiguilles d'une montre jusqu'à un volume modéré.
NOTE
- Si la fonction Volume YPAO est activée, le réglage d'intensité sonore ne peut pas être utilisé.
- Lorsque Pure Direct est utilisé, les réglages sont désactivés (équivalent à la position FLAT).
- Àpres avoir effectué les réglages, si l'effet d'intensité sonore est trop fort (ou faisible) lors de la lecture au volume souhaïte, réglez à nouveau.
Écoute de la radio
Préparats pour écouter la radio
Réglage des pas de fréquence
Modèle pour
Asie, Taiwan, Amérique centrale et Amérique du Sud
Réglez les pas de la fréquence de syntonisation radio de ce produit en fonction de votre pays ou de votre région.
Le réglage en usine des pas de fréquence est de 50 kHz pour FM et 9 kHz pour AM. Réglez les pas de fréquence sur 100 kHz pour FM et 10 kHz pour AM en fonction de votre pays ou de votre région.
1 Poussez l'interrupteur (alimentation) sur le panneau avant pour éteindre le produit.
2 Tout en appuyant sur RETURN sur le panneau avant, poussez l'interrupteur (alimentation).
3 Tournez SELECT sur le panneau avant pourCHOISIR « Pas de fréquence » et appuyez sur SELECT.
4 Tournez SELECT pourCHOISIR « FM100/AM10 » et appuyez sur SELECT.
5 Poussez l'interrupteur (alimentation) pour eteindre le produit.
6 Poussez de nouveau l'interrupteur (alimentation) pour le rallumer.
Les réglages sont maintainant terminés.
NOTE
La préselection (stations de radio enregistrées) et la fréquence sont réinitialisées si vous modifie les pas de la fréquence de syntonisation radio.
Liens connexes
« Changement du réglage de la fréquence de syntonisation FM/AM » (p.110)
Préparation de la symponisation DAB
Modèle pour
Royaume-Uni, Europe, Russia et Australie
Avant d'écouter la radio DAB (Digital Audio Broadcasting), effectuez un balayage initial pour enregistrer automatique les stations radio DAB.
1 Faites passer l'entrée sur « TUNER »
2 Appuyez sur la touche TUNER pour selectionner la bande DAB.
DAB Initiate Scan
Après 3 secondes, le balayage initial commence. Une fois le balayage initial terminé, ce produit symponise automatiquement sur la première station de radio DAB en ordre par fréquence.
NOTE
- La DAB utilise des signaux numériques pour améliorer la qualité sonore et obtenir une réception plus stable par rapport aux signaux analogiques. Ce produit peut également receivevoir des signaux DAB+ (version plus rérente de la technologie DAB), permettant ainsi de receivevoir un plus grand nombre de stations utilisant le codec audio MPEG-4 HE-AAC v2 et qui constitue une méthode de transmission plus fiable.
Vérifiez la couverture DAB dans votre zone car toutes les zones ne sont actuellement pas encore couvertes. Pour obtenir la liste des couvertures DAB à l'échelle nationale et les fréquences DAB à l'échelle internationale, consultez le site Web WorldDMB à l'adresse suivante: http://www.worlddb.org/
Si aucune station de radio DAB n'est detectee lors du balayage initiaI, I'afficheur de la face avant bascule sur « Hors antenne »
Pour proceder a nouveau a un balayage initiaque certaines stations de radio DAB ont ete enregistrées, selectionne « Lancer l'analyse » dans le menu Option. Si vous procedes a une nouvelle analyse initiale, les stations de radio DAB actuellement enregistrées sous les nombres de présélection sont effacées.
- Vous pouvez vérifier la réception de chaque dénomination de canal DAB. Sélectionnez « Tune AID » dans le menu Option.
Liens connexes
- « Vérification de la réception de chaque dénomination de canal DAB » (p.83)
- « Exéciption d'un balayage initial pour la réception radio DAB » (p.82)
Ce produit prend en charge la bande III (174 à 240 MHz) uniquement.
| Fréquence | Dénomination de canal |
| 174,928 MHz | 5A |
| 176,640 MHz | 5B |
| 178,352 MHz | 5C |
| 180,064 MHz | 5D |
| 181,936 MHz | 6A |
| 183,648 MHz | 6B |
| 185,360 MHz | 6C |
| 187,072 MHz | 6D |
| 188,928 MHz | 7A |
| 190,640 MHz | 7B |
| 192,352 MHz | 7C |
| 194,064 MHz | 7D |
| 195,936 MHz | 8A |
| 197,648 MHz | 8B |
| 199,360 MHz | 8C |
| 201,072 MHz | 8D |
| 202,928 MHz | 9A |
| 204,640 MHz | 9B |
| 206,352 MHz | 9C |
| 208,064 MHz | 9D |
| 209,936 MHz | 10A |
| 211,648 MHz | 10B |
| 213,360 MHz | 10C |
| 215,072 MHz | 10D |
| 216,928 MHz | 11A |
| 218,640 MHz | 11B |
| 220,352 MHz | 11C |
| 222,064 MHz | 11D |
| 223,936 MHz | 12A |
| 225,648 MHz | 12B |
| 227,360 MHz | 12C |
| 229,072 MHz | 12D |
| 230,784 MHz | 13A |
| 232,496 MHz | 13B |
| 234,208 MHz | 13C |
| 235,776 MHz | 13D |
| 237,488 MHz | 13E |
| 239,200 MHz | 13F |
Selection d'une station de radio
Voussupouviezutiliserlesyphoniseurintegredeceproduitt pourécouterla radio.
1 Faites passer l'entrée sur « TUNER »
La fréquence actuellément sélectionnée apparait sur l'afficheur de la face avant.
FM 95.10MHz
2 Appuyez sur la touche TUNER pour passer à la bande de réception suivante.
FM/AM (Modèle pour les États-Unis, le Canada, la Chine, la Corée, l'Asie, Taiwan, l'Amérique centrale et l'Amérique du Sud)
- DAB/FM (Modèles pour le Royaume-Uni, l'Europe, la Russie et l'Australie)
3 Sélectionnéz une station de radio.
- Pour spécifique une fréquence et sélectionner une station de radio, appuyez à plusieurs reprises sur les touches de curseur (▲/▲). Vous pouvez également rechercher automatiquement des stations en appuyant longuement sur les touches de curseur (▲/▲).
- Pour sélectionner une station de radio enregistrée, appuyez sur la touche PRESET et désisissez le numéro de préselection souhaïte. Pour revenir à la sélection des stations par fréquence, appuyez sur la touche RETURN.
NOTE
- Le mode de réception de la radio FM (stéreo/mono) peut être réglié via « Mode FM » dans le menu Option. Lorsque la réception d'une radio FM est instable, cela peut être utile de passer en réception mono.
- Vous pouvez vérifier la réception de chaque dénomination de canal DAB. Sélectionnez « Tune AID » dans le menu Option.
Liens connexes
- « Auto-enregistrement de stations de radio FM (préselection automatique) » (p.65)
- « Enregistrement manuel des stations de radio » (p.66)
- « Réglage du mode de réception (stéréo/mono) pour la radio FM » (p.81)
- « Vérification de la réception de chaque dénomination de canal DAB » (p.83)
Modèle pour
Royaume-Uni, Europe et Russia
Le système de diffusion de données radio est un système de transmission de données utilisé par les stations FM. Ce produit peut receivevoir différents types de données, notamment des données « Service de programme », « Type de programme », « Texte radio » et « Heure de l'horloge », lorsqu'il est syntonisé sur une station d'émission Radio Data System.
1 Syntonisez sur la station d'émission Radio Data System souhaitée.
2 Appuyez sur la touche DISPLAY de la télécommande pour selectionner parmi les divers éléments d'affichage.
Les informations apparaissent sur l'afficheur de la face avant.
| Fréquence | Fréquence |
| Service de programme | Nom du service de programme |
| Type de programme | Type du programme en cours |
| Texte radio | Informations sur le programme en cours |
| Heure de l'horloge | Heure actuelle |
NOTE
- « --- » s'affiche dans « Service de programme », « Type de programme», « Texte radio » et « Heure de l'horloge » si la station de radio ne fournit pas le service Radio Data System.
- Nous vous recommendons d'utiliser la fonction « Prééglage auto » pour syntoniser sur les stations d'émission Radio Data System.
Liens connexes
« Auto-enregistrement de stations de radio FM (préselection automatique) » (p.65)
Modèle pour
Royaume-Uni, Europe, Russia et Australie
Ce produit peut recevoir différents types d'informations DAB lorsqu'il est syntonisé sur une station de radio DAB.
1 Syntonisez sur la station de radio DAB souhaitée.
2 Appuyez sur la touche DISPLAY de la télécommande pour selectionner parmi les divers éléments d'affichage.
Les informations apparaissent sur l'afficheur de la face avant.
YPAO
Service Label
| Étiquette de service | Nom de la station |
| Étiquette dynamique | Informations sur la station en cours |
| Étiquette d'ensemble | Nom du Service |
| Type de programme | Type de station |
| Date et heures | Date et heures actuelles |
| Mode audio | Mode audio (mono/stéréo) et débit binaire |
| Étiquette/Fréq. canal | Dénomination et fréquence de la canal |
| Qualité du signal | Qualité de réception du signal de (0 [aucune] à 100 [optimale]) |
NOTE
Certaines informations peuvent ne pas etre disponibles en fonction de la station de radio DAB selectionnee, et « --- » s'affiche.
Auto-enregistrement de stations de radio FM (préselection automatique)
Cette fonction enregistre automatiquement les stations FM ayant le signal le plus fort sur les numérores de préselection.
1 Faites passer l'entrée sur « TUNER »
2 Réglez la bande de réception sur FM.
3 Appuyez sur la touche OPTION.
4 Sélectionnez « Prééglage auto » avec les touches de curseur ( /) puis appuyez sur la touche ENTER.
5 Servez-vous des touches de curseur ( /) pour selectionner un numero de présélection afin de démarrer le processus de présélection automatique.
6 Appuyez sur la touche ENTER.
La préselection automatique commence et « Recherche » apparait pendant le processus de préselection automatique.
Une fois la préselection automatique terminée, « Terminé » s'affiche et le menu Option se ferme automatiquement.
NOTE
- Un maximum de 40 stations de radio peuvent être enregistrées.
- Pour annuler la préselection automatique, appuyez sur la touche RETURN.
- (Modèle pour le Royaume-Uni, l'Europe et la Russie) Seules les stations d'émission Radio Data System sont enregistrées automatiquement grâce à la fonction de préselection automatique.
Liens connexes
- « Sélection d'une station de radio » (p.62)
- « Enregistrement manuel des stations de radio » (p.66)
Enregistrement manuel des stations de radio
Vou puez selectionner une station de radio et l'enregisterur manuellement sur un numero de prselection.
1 Sélectionnez une station de radio.
2 Appuyez sur la touche MEMORY.
FM 95.10MHz 0 1:Empty
3 Appuyez sur la touche PRESET et selectionnez le numero de présélection à enregistrer.
4 Appuyez sur la touche MEMORY.
L'enregistrement est maintainant terminé.
NOTE
- Un maximum de 40 stations de radio peuvent être enregistrées.
- Pour enregistrer une station de radio sur le numéro vide suivant depuis le numéro précédemment sélectionné, appuyez sur la touche MEMORY pendant 3 secondes environ alors que vous étés sur la station de radio souhaïée.
- Pour revenir à l'écran initial sans enregistrer, appuyez sur la touche RETURN.
- Au bout de 30 secondes d'inactivité, l'affichage revient automatiquement à l'écran précédent.
Liens connexes
- « Sélection d'une station de radio » (p.62)
- « Auto-enregistrement de stations de radio FM (préselection automatique) » (p.65)
Suppression de l'enregistrement d'une station de radio
Cette procédure explique comment supprimer l'enregistrement d'une station de radio présélectionné.
1 Faites passer l'entrée sur « TUNER »
2 Appuyez sur la touche OPTION.
3 Sélectionnez « Annuler préfélect. » avec les touches de curseur (▲/▼) puis appuyez sur la touche ENTER.
4 Appuyez sur la touche PRESET, selectionnez le numero de prselection a supprimer, puis appuyez sur la touche ENTER.
Une fois l'enregistrement supprimé, « Efface » s'affiche et le numéro de préselection enregistré suivant s'affiche.
5 Pour supprimer un autre numero de presélection, repêzez l'étape 4.
6 Appuyez sur la touche OPTION.
La suppression est maintainant terminée.
Lecture via une connexion Bluetooth®
Lecture du son d'un dispositif Bluetooth sur ce produit (réception audio)
Ce produit peut dire des fichiers de musique et d'autres fichiers similaires enregistrés sur un dispositif Bluetooth ( comme un smartphone).
ATTENTION
- Si vous reglez le volume sur le dispositif Bluetooth, il peut augmenter de manière inattendue et alterer votre audition et/ou endommager votre équipement. Si le volume devient trop fort pendant la lecture, interrompez-la immédiatement.
Ce produit
Dispositif Bluetooth (smartphone, etc.)
1 Faites passer l'entrée sur « Bluetooth »
2 Sélectionnez ce produit (nom du réseau de ce produit) sur le dispositif Bluetooth. Si un code est nécessaire, tapez le numéro « 0000 »
3 Lisez le son du dispositif Bluetooth.
NOTE
- En cas de détention d'un dispositif Bluetooth jumelé, l'entrée change et le dispositif est automatiquement connecté. Pour vous connecter à un autre dispositif Bluetooth, commencez parmettre fin à la connexion actuelle.
- Utilisez les touches de lecture sur la télécommande pour commander la lecture sur le dispositif Bluetooth.
- Le volume de ce produit peut être contrôle à partir du dispositif Bluetooth en cours de lecture (tous les dispositifs Bluetooth ne permettent pas de contrôle le volume).
-
Pour déconnecter le dispositif Bluetooth, effectuez l'une des actions suivantes :
-
Exécuter une procédure de déconnexion sur le dispositif Bluetooth.
- Appuyer sur la touche BLUETOOTH pendant 3 secondes (la déconnexion peut prendre un certain temps).
- Basculer l'entrée de ce produit sur autre chose que « Bluetooth ».
-
Régler « Bluetooth » dans le menu Réglage sur « Désactévie »
-
Le tímoin Bluetooth sur le panneau avant s'allume lorsqu'un dispositif Bluetooth est connecté.
- Vou pouc chang les informations de lecture affichees sur l'afficheur de la face avant an appuyant a plusieurs reprises sur la touche DISPLAY pendant la lecture.
Liens connexes
- « Configuration du Bluetooth » (p.100)
- « Réglage du verrouillage volume avec ce produit lors de la lecture d'un apparéil AirPlay/dispositif Bluetooth » (p.84)
- « Changement de l'afficheur de la face avant » (p.54)
Lecture du son de ce produit via des enceintes ou un casque Bluetooth (transmission audio)
Voupez ecouter le son lu par ce produit sur des enceintes ou des écouteurs Bluetooth.
Connectez uniquement des enceintes ou des écouteurs Bluetooth dotés du réglage du volume. Ce produit ne peut pas régler leur volume.
Enceintes/écouteurs Bluetooth
1 Sélectionnez une entrée autre que « Bluetooth »
2 Mettez les enceintes ou les écouteurs Bluetooth que vous souhaitez connecter en mode jumelage.
3 Sélectionnez la source d'entrée avec l'application MusicCast Controller.
4 Touchez l'icone de réglages sur l'écran de lecture.
5 Touchez « Transmission Bluetooth » sur l'écran des réglages sonores.
6 Activez « Active la Transmission Bluetooth » sur l'écran des réglages de transmission Bluetooth.
7 Sélectionnez les enceintes ou le casque Bluetooth de destination.
Une fois la connexion établie, le son est émis des enceintes ou du casque Bluetooth.
NOTE
- Reglez le volume sur le dispositif Bluetooth connecté.
Le son lu est également émis par les enceintes connectées à ce produit.
- Le contenu audio AirPlay, DSD et PCM dépassant 192 kHz ne peut pas être transmis.
Lorsque you utilise Pure Direct, le son des sources d'entree autres que le contenu reseau ne peut pas etre transmis.
- La fonction Bluetooth ne permet pas d'envoyer et de receivevoir du son simultanement.
-
Pour déconnecter le dispositif Bluetooth, effectuez l'une des actions suivantes :
-
Exécuter une procédure de déconnexion sur le dispositif Bluetooth.
- Basculer l'entrée de ce produit sur « Bluetooth »
-
Régler « Bluetooth » dans le menu Réglage sur « Désactivé »
-
Le tímoin Bluetooth sur le panneau avant s'allume lorsqu'un dispositif Bluetooth est connecté.
Liens connexes
« Configuration du Bluetooth » (p.100)
Écoute de musique via AirPlay
Lecture de musique via AirPlay
Vous pouvez dire de la musique et d'autres contenus sur ce produit via AirPlay. Tapotecz (ou cliquez) sur l'icône AirPlay de votre iPhone ou d'iTunes/Musique puis sélectionnez ce produit comme destination de sortie.
ATTENTION
Le volume peut devenir plus fort que prévu lorsque vous le réglez sur votre apparéil AirPlay, ce qui peut alterer leur audition et/ou endommager leur apparéil. Si le volume devient trop fort pendant la lecture, interrompez-la immédiatement.
Explication du fonctionnement des touches : touches de lecture
- Touche (lecture/pause): démarre ou met en pause la lecture.
- Touche ■ (arrêt) : arrêté la lecture.
NOTE
- Vous pouvez régler ce produit pour qu'il s'allume automatiquement lorsque votre apparéil AirPlay commence la lecture.
- Vous pouvez modifier le nom du réseau de ce produit qui s'affiche sur votre apparéil AirPlay.
- Vous pouvez commander le volume de ce produit depuis votre apparéil AirPlay pendant la lecture.
- Vous pouvez changer les informations de lecture affichées sur l'afficheur de la face avant en appuyant à plusieurs reprises sur la touche DISPLAY pendant la lecture.
- Le produit est compatible avec AirPlay 2.
- Pour de plus amples informations sur AirPlay, consultez le site Web officiel d'Apple.
- Le son AirPlay ne peut pas être transmis au réseau MusicCast.
Liens connexes
- « Configuration d'un réseau » (p.95)
« Réglage du verrouillage volume avec ce produit lors de la lecture d'un apparéel AirPlay/dispositif Bluetooth » (p.84)
- « Changement de l'afficheur de la face avant » (p.54)
Écoute de la radio sur Internet
Selection d'une station de radio sur Internet
Lorsque ce produit est connecté à un réseau, vous pouvez selectionner et écouter des stations de radio sur Internet.
1 Appuyez à plusieurs reprises sur la touche NET de la télécommande pour basculer l'entrée sur « Net Radio ».
L'indication de navigation apparait sur l'afficheur de la face avant.
2 Sélectionnez le contenu avec les touches de curseur puis appuyez sur la touche ENTER.
Explication du fonctionnement des touches : touches de lecture
- Touche /■ (lecture/pause): démarre la lecture (ne peut pasmettre en pause).
- Touche (arrêt): arrêté la lecture.
Explication du fonctionnement des touches :infos de lecture
- Touche NOW PLAYING : affiche les informations de lecture de la station de radio sur Internet sur l'afficheur de la face avant.
- Touches DISPLAY : appuyez à plusieurs reprises sur ces touches pour changer les informations de lecture indiquées sur l'afficheur de la face avant.
Explication du fonctionnement des touches : en lien avec le contenu
- Touches du curseur : pour sélectionner la station de radio sur Internet, les dossiers, etc. Appuyez sur ces touches pendant la lecture pour afficher l'indication de navigation sur l'afficheur de la face avant, permettant ainsi de sélectionner d'autres contenus.
- Touche ENTER : appuyez sur cette touche lorsqu'un dossier est sélectionné pour descendre d'un niveau. Appuyez sur cette touche lorsqu'une station de radio sur Internet est sélectionnée pour commencer à la mise en œuvre.
- Touche RETURN : affiche un niveau supérieur.
- Touche HOME : affiche le niveau le plus élevé. Si vous appuyez sur cette touche pendant la lecture, l'afficheur de la face avant bascule sur le niveau supérieur de l'indication de navigation, permettant ainsi de selectionner d'autres contenus.
NOTE
- Vous pouvez enregistrer votre contenu favori dans des présélections, puis le rappeler facilement.
- Certains stations de radio sur Internet peuvent ne pas'être toujours disponibles.
- Cette fonction utilise le service airable. Radio, un service fourni par la société airable GmbH. Ce service est susceptible d'être modifié, suspendu ou résilié sans préavis. Veuillez notes que Yamaha Corporation n'est en aucune façon responsable de cette situation.
Liens connexes
- « Pour étabir une connexion réseau » (p.36)
- « Enregistrement de votre contenu favori sur les préseLECTIONs » (p.87)
- « Changement de l'afficheur de la face avant » (p.54)
Écoute de services de streaming
Écoute de services de streaming
Lorsque ce produit est connecté à un réseau, vous pouvez dire du contenu distribué par les différents services de streaming.
Pour de plus amples informations sur les services de streaming pris en charge, rendez-vous sur les pages d'informations produit du site Web Yamaha ou consultez MusicCast Controller.
Le site Web suivant fournit également des informations supplémentaires sur les différents services de streaming.
https://manual.yamaha.com/av/mc/ss/
NOTE
- Certains services de streaming nécessitent un abonnement à leurs services payants. Pour en savoir plus sur chaque fournisseur de services, consultez son site Web officiel.
- Les services de streaming sont susceptibles d'être modifiés, suspendus ou résiliés sans préavis. Veuillez noter que Yamaha Corporation n'est en aucune façon responsable de cette situation.
Liens connexes
- « Configuration d'un réseau » (p.95)
- « Enregistrement sur le réseau MusicCast » (p.42)
Lorsque ce produit est connecté à un réseau, il peut生存 des fichiers de musique enregistrés sur un serveur média connecté au même serveur.
NOTE
Il est nécessaire d'activer au préalable le réglage de partage Média sur chaque apparéil ou logiciel de serveur Média. Pour en savoir plus, consultez le mode d'emploi de chaque apparéil ou logiciel.
1 Appuyez à plusieurs reprises sur la touche NET de la télécommande pour basculer l'entrée sur « Server ».
L'indication de navigation apparait sur l'afficheur de la face avant.
2 Sélectionnez un serveur média avec les touches de curseur puis appuyez sur la touche ENTER.
3 Sélectionnez le contenu avec les touches de curseur puis appuyez sur la touche ENTER.
Une fois que vous avez seLECTIONné un morceau, sa lecture commence.
Explication du fonctionnement des touches : touches de lecture
- Touche /■ (lecture/pause): démarre ou met en pause la lecture.
- Touche (arrêt): arrêté la lecture.
- Touche / (saut/retour) : saute au début du morceau en cours (pression continue pour passer au morceau précédent).
- Touche / (avance rapide/saut): saute au début du morceau suivant.
-
Touche REPEAT : bascule le mode de lecture sur Répétition. Vérifiez les réglages sur l'afficheur de la face avant.
-
Non: désactive le mode Répétition.
-
Un: lit en boucle le morceau actuel.
Tous: lit tous les morceaux sur l'album (ou dans le dossier) en boucle.
-
Touche SHUFFLE: bascule le mode de lecture sur Aléatoire. Vérifiez les réglages sur l'afficheur de la face avant.
Non: désactive le mode Aléatoire.
- Activé : lit tous les morceaux sur l'album (ou dans le dossier) dans un ordre aléatoire.
Explication du fonctionnement des touches :_infos de lecture
- Touche NOW PLAYING : indique les informations de lecture du morceau en cours sur l'afficheur de la face avant.
- Touches DISPLAY: appuyez à plusieurs reprises sur ces touches pour changer les informations de lecture indiquées sur l'afficheur de la face avant.
Explication du fonctionnement des touches : en lien avec le contenu
- Touches du curseur : pour sélectionner des fichiers de musique, des dossiers, etc. Appuyez sur ces touches pendant la lecture pour afficher l'indication de navigation sur l'afficheur de la face avant, permettant ainsi de sélectionner d'autres contenus.
- Touche ENTER : appuyez sur cette touche lorsqu'un dossier est sélectionné pour descendre d'un niveau. Appuyez sur cette touche lorsqu'un fjichier de musique est sélectionné pour commencer à le litre.
- Touche RETURN : affiche un niveau supérieur.
- Touche HOME : affiche le niveau le plus élevé. Si vous appuyez sur cette touche pendant la lecture, l'afficheur de la face avant bascule sur le niveau supérieur de l'indication de navigation, permettant ainsi de seLECTIONner d'autres contenus.
NOTE
- Vous poubez configurer ce produit pour qu'il s'allume automatiquement lorsque vous démarrez la lecture de musique sur le serveur média.
- Si le son est coupé lors de la connexion à un réseau sans fil, connectez-vous à un réseau cable.
- La lecture peut être commandée depuis un DMC (Digital Media Controller).
- Vous pouvez enregistrer votre contenu favori dans des présélections, puis le rappeler facilement.
Lrs de la lecture de musique sur un appareil (smartphone ou tablette), etant donne que les reglages de I'appareil pour la repetition, la lecture alatoire, etc. sont suivis, le reglage de ces fonctionnalités sur le produit peut ne pas avoir d'effect.
Liens connexes
- « Réglage de la lecture automatique » (p.85)
- « Configuration d'un réseau » (p.95)
- « Enregistrement de votre contenu favori sur les préseLECTIONs » (p.87)
- « Formats de fichier pris en charge sur ce produit (réseau) » (p.137)
- « Changement de l'afficheur de la face avant » (p.54)
Lecture audio depuis votre ordinateur (DAC USB)
Lecture de la musique stockée sur votre ordinateur
Lorsque ce produit est connecté à un ordinateur via un cable USB, il peut dire la musique stockée sur l'ordinateur.
NOTE
Il peut s'avérer nécessaire d'installer des pilotes lorsque vous connectez ce produit à un ordinateur.
1 Faites passer l'entrée sur « USB DAC »
2 Réglez la destination de sortie audio de l'ordinateur sur « Yamaha USB DAC ». Sous Windows :
Menu Start Settings System Sound [Output]
Sous macOS :
System Preferences Sound Onglet [Output]
La méthode de configuration dépend de la version du système d'exploitation.
3 Lisez la musique stockée sur votre ordinateur.
Confirmez que le son est bien émis par ce produit.
NOTE
- Certaines applications ont des réglages indépendants pour la destination de sortie. Le cas échéant, vérifie les réglages de l'application.
- Les informations relatives au format du signal s'affichent sur l'afficheur de la face avant pendant la lecture. « --- » s'affiche en dehors de la lecture ou si le format du signal n'est pas pris en charge.
Réglagedu volume
Pour une meilleure qualité sonore, réglez le volume de votre ordinateur au maximum, puis augmentez progressivement le volume de ce produit jusqu'à atteindre le niveau souhaïte.
NOTE
- Pendant la lecture, ne débranchez pas le cable USB, n'éteignez pas le produit, ni ne changez d'entrée. Cela pourrait provoquer un dysfonctionnement du produit.
- Si vous souhaitez couper le son de l'interface de votre ordinateur lors de la lecture de la musique, modifiez les réglages de votre ordinateur.
- La musique stockée sur toute ordinateur ne peut pas être commandée via ce produit ou sa télécommande. Pour commander la musique enregistrée sur toute ordinateur, utilisez l'ordinateur.
Liens connexes
- « Raccordement à un ordinateur (fonction DAC USB) » (p.26)
- « Formats lisibles avec DAC USB » (p.138)
Voupez definir les fonctions liées à la lecture selon la source en cours de lecture. Les méthodes de fonctionnement de base du menu Option sont les suivantes.
1 Appuyez sur la touche OPTION.
2 Sélectionnez un réglage avec les touches de curseur puis appuyez sur la touche ENTER.
Pour revenir au niveau précédent du menu, appuyez sur la touche RETURN.
3 Sélectionnez le réglage souhaïte avec les touches de curseur ( / ).
4 Appuyez sur la touche OPTION.
La configuration est maintainant terminée.
Liens connexes
- « Structure des menus » (p.92)
- « List du menu Option » (p.78)
Les réglages suivants sont disponibles dans le menu Option.
| Élément | Page |
| Réglage volume | Réglage entrée | 79 |
| Info signal | Format | 80 |
| Échant. | 80 |
| Préroglage auto | | 65 |
| Annuler pré sélect. | | 67 |
| Mode FM | | 81 |
| Lancer l'analyse | | 82 |
| Tune AID | | 83 |
| Verrouillage vol. | | 84 |
| Lecture auto | | 85 |
| PLL | | 86 |
NOTE
Les réglages disponibles dans le menu Option dépendent de la source d'entrée. Seuls les éléments pouvant être configurés apparaissent sur l'afficheur de la face avant.
Correction de la différence de volume entre les sources d'entrée
Voues pouvez corriger la differencé de volume entre les sources d'entrée. Si cela vous dérange lorsque le volume devient plus fort/plus faible quand vous changez de source d'entrée, servez-vous de ce réglage pour les régler avec précision.
Chaque source d'entrée est configurable individuellement.
Liens connexes
« Opération de base du menu Option » (p.77)
Vou puez afficher les informations de format pour le signal audio en cours de lecture.
« Info signal » > « Format »
Liens connexes
« Opération de base du menu Option » (p.77)
■ Affichage de la fréquence d'échantillonnage
Vou puez afficher la fréquence d'échantillonnage du signal audio en cours de lecture.
« Info signal » > « Échant. »
Liens connexes
« Opération de base du menu Option » (p.77)
Réglage du mode de réception (stériso/mono) pour la radio FM
Voupez regler le mode de reception (stereo/mono) pour la radio FM. Lorsque la reception d'une radio FM est instable, cela peut etre utile de passer en reception mono.
《Mode FM》
Valeur de réglage
| Stéréo | Reçoit la radio FM en stéréo. |
| Mono | Reçoit la radio FM en mono. |
Liens connexes
«Opération de base du menu Option»(p.77)
Exécution d'un balayage initial pour la réception radio DAB
Modèle pour
Royaume-Uni, Europe, Russia et Australie
Permet de partager à un balayage initial pour rechercher les stations de radio DAB.
« Lancer l'analyse »
1 Sélectionnez « TUNER » comme source d'entrée.
2 Appuyez sur la touche TUNER pour selectionner la bande DAB.
3 Appuyez sur la touche OPTION.
4 Utilisez les touches de curseur pour selectionner « Lancer l'analyse » et appuyez sur la touche ENTER.
5 Appuyez la touche sur ENTER pour démarrer un balayage initial.
Une fois le balayage initial terminé, ce produit syntonise automatiquement sur la première station de radio DAB en ordre par fréquence.
NOTE
- Si vous procédé à une nouvelle analyse initiale, les stations de radio DAB actuelles enregistrées sous les numéro des préseLECTION sont effacées.
- Si aucune station de radio DAB n'est trouvée lors du balayage initial, appuyez sur la touche ENTER pour redémarrer un balayage initial.
Liens connexes
« Opération de base du menu Option » (p.77)
Vérification de la réception de chaque dénomination de canal DAB
Modèle pour
Royaume-Uni, Europe, Russia et Australie
Yououpouvezverifierlaréceptiondechaude dénominationde canalDAB.
Menu Option
« Tune AID »
1 Sélectionnez « TUNER » comme source d'entrée.
2 Appuyez sur la touche TUNER pour selectionner la bande DAB.
3 Appuyez sur la touche OPTION.
4 Utilizez les touches de curseur pour selectionner « Tune AID » et appuyez sur la touche ENTER.
5 Utilisez les touches de curseur pour selectionner la dénomination de canal DAB souhaitée.
La puissance de réception de la dénomination de canal DAB s'affiche de 0 (nulle) à 100 (meilleure).
6 Appuyez sur la touche OPTION.
La vérification est maintainant terminée.
Liens connexes
« Opération de base du menu Option » (p.77)
Réglage du verrouillage volume avec ce produit lors de la lecture d'un apparéil AirPlay/dispositif Bluetooth
Lorsque vous sélectionné une entrée AirPlay/Bluetooth, vous pouvez désirer de relier le volume à ce produit. Si le volume de ce produit est régé sur une autre valeur que Désactisé, il peut être régé par l'appareil AirPlay ou le dispositif Bluetooth.
« Verrouillage vol. »
Valeur deréglage
| Déactivé | Déactivé le contrôle du volume depuis des apparèils AirPlay et des dispositifs Bluetooth. |
| Limité | Active le contrôle du volume pour couper le son et dans une plage comprise entre -96,5 et -40,0 dB. |
| Complet | Active le contrôle du volume pour couper le son et dans une plage comprise entre -96,5 et 0,0 dB. |
NOTE
Le verrouillage volume n'est pas disponible sur tous les dispositifs Bluetooth.
Liens connexes
« Opération de base du menu Option » (p.77)
Réglage de la lecture automatique
Définit si le contenu du serveur media doit être lu automatiquement.
« Lecture auto »
Valeur deréglage
| Désactivé | Désactive la lecture automatique. |
| Activé | À la mise sous tension ou en cas de changement d'entrée, le contenu lu en dernier commence automatiquement à être lu. |
NOTE
- Les réglages de lecture automatique ne sont disponibles que si l'entrée est « Server »
- Certaines entrees sont always in lecture automatique, comme les stations de radio sur Internet et les dispositifs Bluetooth.
- La lecture automatique peut ne pas fonctionner avec certaines entrées ou certains contenus.
Liens connexes
« Opération de base du menu Option » (p.77)
Amélioration du son saccadé depuis les entrées audio numériques
Modifie ce réglage si le signal d'entrée est instable et que le son est saccadé. « Mode 3 » offre la(Meilleure qualité sonore, tandis que « Mode 1 » est le plus résistant aux fluctuations de fréquence d'horloge ; plus la valeur est BASSE, moins il y a de risque de perturbation.
《PLL》
Valeur de réglage
Mode 1, Mode 2, Mode 3
NOTE
Les réglages « PLL » sont uniquement disponibles si l'entrée est « OPTICAL1», « OPTICAL2», « COAXIAL1 » ou « COAXIAL2 »
Liens connexes
« Opération de base du menu Option » (p.77)
FONCTIONS UTILES
Fonctions de préselection
Enregistrement de votre contenu favori sur les présélections
L'enregistrement de votre contenu favorsi (morceaux du serveur media, stations de radio sur Internet, etc.) sur des préseLECTIONs ou sur la touche 1/2/3 permet de le rappeler plus facilement ultérieurement.
Enregistrement de pr sélections
« TUNER », « Server », « Net Radio » et certains services de streaming peuvent être enregistrés.
1 Sélectionnez les stations de radio que vous souhaitez enregistrer, ou bien écoutez des chansons ou des stations de radio sur Internet.
2 Appuyez sur la touche MEMORY.
Le numero de préseLECTION et le contenu à enregistrer apparaissent sur l'afficheur de la face avant. « Vide » s'affiche si rien n'est enregistré.
3 Appuyez sur la touche PRESET et selectionnez le numero de préselection à enregistrer.
4 Appuyez sur la touche MEMORY.
Les numérodes présélection enregistrés et « Mémorisé » apparaissent.
L'enregistrement est maintainant terminé.
NOTE
- En appuyant sur la touche MEMORY pendant 3 secondes ou plus, vous pouvez enregistrer automatique les numeros de préselection vides.
- Pour revenir à l'écran initial sans enregistrer, appuyez sur la touche RETURN.
Au total, 80 éléments de contenu peuvent être enregistrés : 40 pour « TUNER » et 40 pour du contenu réseau comme « Server », « Net Radio», etc.
Le type de containu pouvant etre enregistré peut varier pour les services de streaming et « Net Radio » selon la station de radio ou le service selectionné.
Enregistrement d'un favori (touches 1/2/3)
« TUNER », « Server », « Net Radio » et certains services de streaming peuvent être enregistrés.
1 Sélectionnez les stations de radio que vous souhaitez enregistrer, ou bien écoutez des chansons ou des stations de radio sur Internet.
2 Appuyez sur une touche numérique (parmi 1/2/3) pendant 3 secondes ou plus.
Si un favorsi est déjà enregistré, il est écrasé.
L'enregistrement est maintainant terminé.
NOTE
- En plus des présections, les+favores peuvent etre enregistrres sur chaque touche numérique.
S'ils ne peuvent pas etre enregistrres, « Indispensible » apparait sur l'afficheur de la face avant.
Rappel du contente enregistré sur une préselection
Selectionnez le contenu que vous souhaitez écouter à partir des contenus (morceaux d'un serveur média ou de la radio sur Internet) enregistrés sur les préseLECTIONs et/ou les touches 1/2/3.
Rappel d'une préselection
1 Appuyez sur la touche TUNER ou NET.
2 Appuyez sur la touche PRESET et selectionnez le contenu que vous souhaitez écouter.
3 Appuyez sur la touche ENTER.
La lecture du contenu sélectionné commence.
NOTE
Si aucune prselection n'a ete enregistrree, « Aucun preréglage » apparait sur l'afficheur de la face avant.
- Pouvez utiliser MusicCast Controller pour voir une liste du contente enregistré ou supprimer un contente enregistré (nom du morceau ou nom de la station de radio).
- Les pré séLECTIONs « TUNER » peuvent uniquement être rappelées si l'entrée est sur « TUNER », Certaines pré séLECTIONS comme « Server», « Net Radio » et/ou des services de streaming peuvent uniquement être rappelés si l'entrée est sur « NET » (seLECTIONnable avec la touche NET).
- Les préseLECTIONs peuvent être rappelées uniquement avec le produit sous tension.
Rappel d'un favori (touches 1/2/3)
Si vous appuyez sur une touche numérique (parmi 1/2/3), la lecture du contenu sélectionné commence.
NOTE
Lorsque ce produit est en veille et que vous appuyez sur une touche numérique, ce produit se met sous tension et la lecture commence. Pour dire un contenu autre que « TUNER » à ce moment-là, réglez « Veille du réseau » sur « Auto » ou « Activé » à l'avance, dans « Réseau » dans le menu Réglage.
- Le contenu peut être rappelé,quelle que soit l'entrée sélectionnée.
Liens connexes
« Configuration d'un réseau » (p.95)
Fonction de minuterie
Configuration de la durée de la minuterie
Une fois le décai spécifique écoué, le produit entre en voille.
1 Appuyez à plusieurs reprises sur la touche SLEEP pour régler la durée souhaitée pour la minuterie.
Vous pouvezCHOISIRentreARRET,120,90,60ou30minutes.
NOTE
La prochaine fais que vous reglez la minuterie, la durée régée la dernière fois apparait en premier.
RéGLAGES
Ce produit comporte les menus suivants, selon l'utilisation.
Pour une configuration détaillée des fonctions du produit. Procedez aux réglages avec la télécommande tout en regardant l'afficheur de la face avant.
Pour configurer les réglages système du produit, etc. Utilisable uniquement à partir du panneau avant.
NOTE
Les réglages et informations liés à la lecture peuvent être générés à partir du menu Option.
Liens connexes
- « List du menu Option » (p.78)
- « List des éléments du menu Réglage » (p.94)
- « List des éléments du menu Config avancée » (p.107)
Pour une configuration détaillée des fonctions du produit. Les méthodes de fonctionnement de base du menu Réglage sont les suivantes.
1 Appuyez sur la touche SETUP.
2 Sélectionnez un élément de réglage avec les touches de curseur puis appuyez sur la touche ENTER.
Pour revenir au niveau précédent du menu, appuyez sur la touche RETURN.
3 Sélectionnez le réglage souhaïte avec les touches de curseur ( / ).
4 Appuyez sur la touche SETUP.
La configuration est maintainant terminée.
Liens connexes
- « Structure des menus » (p.92)
- « Liège des éléments du menu Réglage » (p.94)
Voici les éléments du menu Réglage.
| Élément | Page |
| Réseau | Connexion réseau | |
| Infos réseau | |
| Adresse IP | |
| Contrôle DMC | 95 |
| Veille du réseau | |
| Nom du réseau | |
| Mise à jour réseau | |
| Intvr alim MCLink | |
| Bluetooth | Bluetooth | 100 |
| Veille Bluetooth | |
| YPAO | Enceinte A | 101 |
| Enceinte B |
| Enceinte A+B |
| Enceinte OFF |
| Volume | Volume maximum | 102 |
| Volume initial | |
| Veille Automatique | | 103 |
| Mode ECO | | 104 |
| Affichage | Luminosité | 105 |
| Affich. durée veille | |
Configuration d'un réseau
Réglage de la méthode de connexion (câblé/sans fil) à un réseau
Ce réglage permet de connecter ce produit à un réseau.
«Réseau» > « Connexion réseau »
Valeur deréglage
| Câblé | Se connecte via un cable réseau. |
| Sans fil (Wi-Fi) | Se connecte via Wi-Fi. |
Liens connexes
- « Pour étabir une connexion réseau » (p.36)
- « Sélectionner la méthode de connexion sans fil au réseau » (p.132)
- « Opération de base du menu Réglage » (p.93)
Affiche les informations réseau de ce produit.
| Nouveau firmware | Mise à jour du microprogramme disponible ou non |
| Statut | État des connexions des prises réseau |
| Réseau MusicCast | État des préparatifs du réseau MusicCast |
| Adresse MAC | Adresse MAC de ce produit (L'adresse MAC est différente selon que la connexion au réseau est Câblé ou sans fil) |
| SSID | Point d'accès auquel ce produit est connecté (affiché uniquement pour les connexions Wi-Fi) |
| Adresse IP | Adresse IP de ce produit |
| Masque ss réseau | Masque sous réseau |
| Passerelle déf. | Adresse IP de la passerelle par défaut |
| Serveur DNS (P) | Adresse IP du serveur DNS primaire |
| Serveur DNS (S) | Adresse IP du serveur DNS secondaire |
Liens connexes
« Opération de base du menu Réglage » (p.93)
Cette fonction configure automatiquement les informations réseau (adresse IP, masque de sous-réseau, passerelle par défaut, etc.) de ce produit au moyen d'un serveur DHCP.
| Désactivé | Serveur DHCP non utilisé.
Configure manuellement les informations réseau. |
| Activé | Serveur DHCP utilisé.
Configure automatiquement les informations réseau. |
Liens connexes
« Opération de base du menu Réglage » (p.93)
Cette section explique comment configurer manuelle les informations réseau (adresse IP, masque de sous-réseau, passerelle par défaut, etc.) de ce produit.
«Réseau» > «Adresse IP »
1 Sélectionné « Désactivé » pour « DHCP »
2 Sélectionnez l'élement que vous souhaitez régler avec les touches de curseur (▲/▼).
3 Servez-vous des touches de curseur ( / ) pour déplacer la position du curseur et les touches de curseur ( / ) pour régler les informations réseau.
4 Appuyez sur la touche ENTER.
5 Pour régler un élément différent, répétez les étapes 2 à 4.
6 Appuyez sur la touche SETUP.
La configuration est maintainant terminée.
Liens connexes
« Opération de base du menu Réglage » (p.93)
Vous permet de configurer si ce produit peut etre commande depuis un DMC (Digital Media Controller). Lorsque ce reglage est activé, la lecture de ce produit peut etre commande depuis un DMC situé sur le même réseau que le produit.
« Réseau » > « Contrôle DMC »
Valeur de réglage
| Invalider | Déactive la commande depuis un DMC. |
| Validator | Active la commande depuis un DMC. |
Liens connexes
« Opération de base du menu Réglage » (p.93)
Configuration de la veille réseau
Permet de définir si ce produit peut être mis sous tension à partir d'un périphérique réseau.
«Réseau» > «Veille du réseau »
Valeur deréglage
| Désactivé | Désactive la veille réseau. |
| Activé | Activée la veille réseau. |
| Cette option est plus gourmande en énergie que l'option « Déscienté » . |
| Auto | Activée la veille réseau. |
| Le produit entre en mode d'économie d'énergie pour économiser l'énergie lorsque la veille réseau est activée et que « Veille Bluetooth » est « Déscienté » et que le réseau est déconnecté pendant un certain temps. |
NOTE
- Si « Veille du réseau » est réglé sur « Désactivé», le réglage « Veille Bluetooth » est désactivé.
- En mode d'économie d'énergie, ce produit ne peut pas être mis sous tension à partir d'un périphérique réseau, même s'il est connecté via un cable réseau. Mettez le produit sous tension manuelle.
Liens connexes
- « Configuration du Bluetooth » (p.100)
- « Opération de base du menu Réglage » (p.93)
Réglage du nom de réseau de ce produit
You pouvez modifier le nom de réseau de ce produit qui s'affiche sur le réseau.
«Réseau» > «Nom du réseau »
1 Appuyez sur la touche ENTER.
2 Servez-vous des touches de curseur ( / ) pour déplacer la position du curseur et les touches de curseur ( / ) afin de modifier le nom.
Appuyez sur la touche MEMORY pour supprimer le caractère situé à gauche du cursesur. Appuyez sur la touche PRESET pour insérer un nouveau caractère avant le caractère situé à gauche du curseur.
3 Appuyez sur la touche ENTER.
4 Appuyez sur la touche SETUP.
La configuration est maintainant terminée.
Liens connexes
« Opération de base du menu Réglage » (p.93)
■ Mise à jour du microprogramme
Le microprogramme est mis à jour pour ajouter des fonctionnalités à ce produit et/ou résoudre les problèmes.
Le microprogramme le plus recent est disponible via le réseau. Pour en savoir plus, consultez le site Web de Yamaha.
«Réseau» > «Mise à jour réseau »
Options
| Exécuter MàJ | Mètze à jour le microprogramme via le réseau. |
| Cet élément s'affiche uniquement lorsque le nouveau microprogramme est disponible. |
| Vers. Firmware | Affiche la version du microprogramme. |
| ID système | Affiche l'identifiant système unique de ce produit. |
NOTE
- En présence d'une notification de mise à jour pour le microprogramme le plus récent, appuyez sur la touche ENTER pourmettre à jour le microprogramme.
- N'effectuez cette opération qu'à l'occasion de la mise à jour du microprogramme. Avant d'exécuter une mise à jour, vérifie les informations fournies avec le microprogramme.
Liens connexes
« Mise à jour du microprogramme » (p.114)
- « Opération de base du menu Réglage » (p.93)
■ Configuration de la fonction de synchronisation avec des apparèils compatibles MusicCast et ce produit
Cette fonction vous permet de définir si les appareils compatibles MusicCast (asservi) s'allument en même temps que ce produit (maître) lorsqu'il est mis sous tension.
| Désactivé | Ne reliée pas la mise sous/hors tension de ce produit à celle des apparèils compatibles MusicCast. |
| Activé | Relie la mise sous/hors tension de ce produit à celle des apparèils compatibles MusicCast. |
Liens connexes
« Opération de base du menu Réglage » (p.93)
Configuration du Bluetooth
■ Configuration pour utiliser le Bluetooth
Permet deCHOISIR d'utiliser ou non la fonction Bluetooth.
«Bluetooth»>«Bluetooth»
Valeur de réglage
| Déactivé | Déactivé les fonctions Bluetooth. |
| Activé | Active les fonctions Bluetooth. |
Liens connexes
- « Lecture via une connexion Bluetooth® » (p.68)
- « Opération de base du menu Réglage » (p.93)
■ Configuration de la veille Bluetooth
Permet de définir si ce produit peut être mis sous tension à partir d'un dispositif Bluetooth. Lorsque « Activé » est sélectionné, ce produit se met automatiquement sous tension à l'établissement d'une connexion avec un dispositif Bluetooth.
«Bluetooth»>«Veille Bluetooth »
Valeur de réglage
| Déactivé | Déactivé la fonction de voir Bluetooth. |
| Activé | Active la fonction de voir Bluetooth. |
| Cette option est plus gourmande en énergie que l'option « Déactivé » . |
NOTE
Ce réglage n'est pas disponible si la fonction « Veille du réseau » du menu Réglage est réglée sur « Désactivé »
Liens connexes
- « Configuration d'un réseau » (p.95)
- « Opération de base du menu Réglage » (p.93)
Configuration de YPAO
Réfléter les mesures YPAO dans les réglages des enceintes
Permet de sélectionner si les mesures YPAO sont reflétées dans les réglages des enceintes.
s' affiche si YPAO n'a pas encore ete execute, ce reglage n'est donc pas disponible.
« YPAO » > (chaque enceinte) > « Paramètre »
Valeur de réglage
| Désactivé | Les résultats de la mesure YPAO ne sont pas reflétés. |
| Activé | Les résultats de la mesure YPAO sont reflétés. |
NOTE
Lorsque YPAO est executé, « YPAO » est automatiquement activé « Activé »
- Mème s'il est désactif « Déscienté », les réglages sont conservés.
Liens connexes
- « Exécution de YPAO » (p.43)
- « Opération de base du menu Réglage » (p.93)
Réglage automatique de la balance des graves et des aigus en même temps que le volume
Permet deCHOISIR ou non la fonction Volume YPAO,laquelle est liée au volume et regle automatiquement la balance des graves et des aigus d'après les mesures YPAO.
Lorsque ce réglage est sur « Activé», vous bénéficiaz d'un équilibre naturel en termes de qualité sonore, même à faible volume.
《YPAO》>(chaque enceinte) > «Volume YPAO
Valeur deréglage
| Désactivé | Permet de désactiver le volume YPAO. |
| Activé | Permet d'activer le volume YPAO. |
NOTE
- Lorsque « YPAO » est « Activé», la fonction Volume YPAO peut être réglée.
Lorsque YPAO est exécuté, « Volume YPAO » est automatiquement activé « Activé »
Lorsque you ecoutez à un volume faible, la nuit par exemple, nous vous recommendons de regler « Volume YPAO » sur « Activé »
Liens connexes
- « Exécution de YPAO » (p.43)
- « Opération de base du menu Réglage » (p.93)
Configuration du volume
Réglage du volume maximum
Permet de régler le volume maximum régiable avec les touches VOLUME de la télécommande, etc.
« Opération de base du menu Réglage » (p.93)
Réglage du volume à la mise sous tension
Permet de régler le volume à la mise sous tension.
| Désactifé | Utilise le volume lors la première mise en vue. |
| Silencieux | Désactive le volume. |
| -96,5 dB à 0 dB | Utilise le volume spécifique.
Activé uniquement lorsque le volume est à un réglage inférieur à « Volume maximum ». |
Liens connexes
« Opération de base du menu Réglage » (p.93)
Configuration de la veille automatique
Ce réglage permet de mettre automatiquement le produit en veille.
« Veille Automatique »
Valeur de réglage
| Désactivé | N'entre pas automatiquement en veille. |
| Activé | Entre en veille lorsque l'une des conditions suivantes est remplie.Lorsque le produit n'a pas été utilisé pendant 8 heuresLorsque l'entrée est « NET » (détectionnable avec la touche NET) ou « Bluetooth » et en l'absence de lecture depuis 20 minutes |
Liens connexes
« Opération de base du menu Réglage » (p.93)
Réglage du produit sur le mode ECO
Règle le produit sur le mode ECO (fonction d'économie d'énergie).
Lorsque le réglage a été modifié, appuyez sur la touche ENTER pour redémarrer le produit. Le nouveau réglage est appliqué après le redémarrage.
《Mode ECO》
Valeur de réglage
| Désactifé | Désactive le mode ECO. |
| Activé | Active le mode ECO.
L'afficheur de la face avant peut s'assombrir. |
Liens connexes
« Opération de base du menu Réglage » (p.93)
Configuration de l'afficheur de la face avant
Réglage de la luminosité de l'afficheur de la face avant
Pour regler la luminosite de l'afficheur de la face avant. Plus la valeur est elevée et plus l'écran est lumineux.
La luminosité de l'écran est réduite (equivalent au réglage « -3 ») pour protéger l'affichage lorsque le produit n'est pas utilisé pendant un certain temps. L'écran revient à sa luminosité normale lorsque vous utilisez la télécommande ou le panneau avant.
Liens connexes
« Opération de base du menu Réglage » (p.93)
■ Configuration de l'afficheur de la face avant pour qu'il s'éteigne automatiquement
Cette fonction permet de régler le délié jusqu'à l'extinction automatique de l'afficheur de la face avant.
« Affichage » > « Affich. durée veille »
Valeur deréglage
| Désactivé | Ne s'éteint pas automatiquement. |
| 15 minutes | S'éteint automatiquement lorsque le produit n'a pas été utilisé pendant 15 minutes. |
| 30 minutes | S'éteint automatiquement lorsque le produit n'a pas été utilisé pendant 30 minutes. |
NOTE
Après la mise hors tension, l'écran se rallume si la télécommande ou le panneau avant sont utilisés.
Liens connexes
« Opération de base du menu Réglage » (p.93)
Pour modifier les réglages système du produit. Procedez comme suit à partir du panneau avant.
1 Si le produit est sous tension, appuyez sur l'interrupteur (alimentation) pour l'éteindre.
2 Appuyez sur l'interrupteur (alimentation) tout en maintainant enforcé RETURN. L'écran suivant apparaît sur l'afficheur de la face avant.
3 Tournez SELECT pour sélectionner un élément de réglage.
4 Appuyez sur SELECT pour régler l'objet de réglage.
Pour revenir au niveau précédent du menu, appuyez sur la touche RETURN.
5 Tournez SELECT pour selectionner la valeur de réglage.
6 Appuyez sur SELECT pour régler la valeur de réglage.
7 Appuyez sur l'interrupteur (alimentation) pour eteindre le produit.
8 Appuyez de nouveau sur l'interrupteur (alimentation) pour le rallumer.
Les modifications apportées aux réglages sont répercutées.
Liens connexes
Structure des menus (p.92)
- « Liège des éléments du menu Config avancée » (p.107)
Voici les éléments du menu Config avancée.
| Élément | Page |
| Language | 108 |
| ID télécommande | 109 |
| Pas de fréquence | 110 |
| Réinitialisation | 111 |
| Impienneute | 112 |
Permet de définir la langue des menus, comme le menu Réglage.
« Language »
Valeur de réglage
| English | Anglais |
| 日本語 | Japonais |
| Français | François |
| Deutsch | Allemand |
| Español | Espagnol |
| Yüccský | Russe |
| Italiano | Italien |
Liens connexes
« Opération de base du menu Config avancée » (p.106)
Configuration du code de télécommande
Permet de modifier le code de télécommande de l'unité principale de ce produit. En principe, il doit être réglé sur « ID1 »
« ID télécommande »
Options
| ID1 | Règle le code de télécommande sur ID1. |
| Auto | Attribue automatiquement le code de télécommande. Servez-vous de ce réglage lorsque vous commandez le produit avec la télécommande incluse avec certains lecteurs CD/ réseau Yamaha. |
NOTE
Si les codes de l'unité principale et de la télécommande ne correspondant pas, le message « ID télécom. différent » apparait sur l'afficheur de la face avant lorsque vous essayez d'utiliser la télécommande.
Liens connexes
« Opération de base du menu Config avancée » (p.106)
Changement du réglage de la fréquence de symtonisation FM/AM
Modèle pour
Asie, Taiwan, Amérique centrale et Amérique du Sud
Définit le réglage de la fréquence de symponisation FM/AM de ce produit en fonction de votre pays ou de votre région.
« Pas de fréquence »
Valeur deréglage
| FM100/AM10 | Règle la fréquence FM par pas de 100 kHz et la fréquence AM par pas de 10 kHz. |
| FM50/AM9 | Règle la fréquence FM par pas de 50 kHz et la fréquence AM par pas de 9 kHz. |
NOTE
La préselection (stations de radio enregistrées) et la fréquence sont réinitialisées si vous modifiez les pas de la fréquence de syntonisation radio.
Liens connexes
- « Préparatifs pour écouter la radio » (p.59)
- « Opération de base du menu Config avancée » (p.106)
Réinitialisation des réglages
Réinitialise (rétablit) les différents régles du produit.
《Réinitialisation》
Options
| Tout | Tous les réglages sont réinitialisés. |
| Réseau | Les réglages en lien avec le réseau sont réinitialisés. |
| Annuler | La réinitialisation est annulée. |
Liens connexes
- « Opération de base du menu Config avancée » (p.106)
Valeurs par défaut (p.146)
Changement de l'impédance des enceintes
Modifie le réglage de ce produit pour qu'il corresponde à l'impédance des enceintes connectées.
« Imp enceinte »
Valeur de réglage
| 4Ω MIN | Pour les enceintes ayant une impédance de 4 ohms ou plus, mais moins de 8 ohms. |
| 8Ω MIN | Pour les enceintes ayant une impédance de 8 ohms. |
Liens connexes
« Opération de base du menu Config avancée » (p.106)
MISEÀ JOUR
Vérification de la version du microprogramme
Vérification de la version du microprogramme
La version du microprogramme de ce produit peut être consultée dans le menu Réglage. Procedez comme suit.
1 Appuyez sur la touche SETUP.
2 Sélectionnéz « Réseau » avec les touches de curseur (/) puis appuyez sur la touche ENTER.
3 Ensuite, selectionnez « Mise à jour réseau » et appuyez sur la touche ENTER.
4 Vérifiez « Vers. Firmware »
La version du microprogramme apparait sur l'afficheur de la face avant.
Pour fermer le menu Réglage, appuyez sur la touche SETUP.
NOTE
La version du microprogramme peut également être consultée depuis le menu MusicCast Controller.
Liens connexes
- « Configuration d'un réseau » (p.95)
« Mise à jour du microprogramme » (p.114)
Mise à jour du microprogramme
Mise à jour du microprogramme
Le microprogramme mis à jour est fourni pour ajouter des fonctionnalités à ce produit et/ou résoudre les problèmes. Pour en savoir plus sur le microprogramme, veuillez visiter le site Web de Yamaha. Le microprogramme peut être mis à jour via Internet.
Liens connexes
« Mise à jour du microprogramme via votre réseau » (p.115)
Mise à jour du microprogramme via votre réseau
Si ce produit est connecté à Internet et qu'il est prét pour une nouvelle mise à jour du microprogramme, le message suivant apparait lorsque vous le mettez sous tension.
Mettez à jour le microprogramme sur le réseau à partir de cet écran.
AVIS
N'utilisez pas le produit ni ne débranchez son cordon d'alimentation ou son cable réseau pendant le processus de mise à jour. Si le processus est interrompu, ce produit peut devenir inutilisable. Le cas échéant, veuillez contacter un centre de service Yamaha agreeé pour le faire réparer.
1 Appuyez sur la touche ENTER.
« Exécuter MaJ » s'affiche sur l'écran suivant.
2 Appuyez sur la touche ENTER.
L'écran s'eteint et la mise à jour du microprogramme débute.
3 Une fois que « Update Success » et « Please ... Power OFF! » apparaissent sur l'afficheur de la face avant, appuyez sur l'interrupteur (alimentation).
La mise à jour du microprogramme est maintainant terminée.
NOTE
- La mise à jour du microprogramme prend environ 20 minutes.
- Vous pouvez vérifier s'il existe de nouvelles mises à jour de microprogramme en sélectionnant les éléments de menu suivants dans l'ordre: Menu Réglage > « Réseau » > « Infos réseau » > « Nouveau firmware »
- Si un nouveau microprogramme est disponible, vous pouze lemettre à jour via « Mise à jour réseau » dans « Réseau » dans le menu Réglage.
Liens connexes
- « Configuration d'un réseau » (p.95)
- « Mise à jour du microprogramme » (p.114)
GUIDE DE DÉPANNAGE
Si vous pensez qu'il y a un problème
Si vous pensez qu'il y a un problème, commencez par vérifier les points suivants
Si le produit ne fonctionne plus normalement en cours d'utilisation, vérifie d'abord les points suivants.
- Les fiches du cordon d'alimentation du produit et du ou des apparciels audio (lecteur CD, etc.) sont correctement branchées dans leurs prises.
- Le produit, le caisson de graves et les apparèils audio (lecteur CD, etc.) sont sous tension.
- Les câbles entre les appareils sont correctement branchés dans les prises.
Problèmes d'alimentation, de système et/ou de télécommande
Le produit ne se met pas sous tension
Le circuit de protection a ete active 3 fois de suite.
Si le témoin d'alimentation sur le panneau avant clignote lorsque vous essayez demettre le produit sous tension, il ne s'allumera pas par mesure de protection. Veuillez contacter un centre de service Yamaha agréé pour le faire réparer.
Le produit ne se met pas hors tension
- Le microproesseur intégre s'est fiqué en raison d'une décharge électrique externe (provoquee par un orage ou un excès d'électricité statique), ou d'une baisse importante de la tension électrique.
Mettez l'appareil hors tension à l'aide de l'interrupteur (Alimentation) sur le panneau avant, attendez au moins 15 secondes, puis rallumez l'appareil.
Le produit s'eteint immédiatement
- Vous essayez peut-être demettre le produit sous tension alors que les câbles d'enceinte sont court-circuités.
Torsadez fermement les fils conducteurs de chacun des cables d'enceinte, puis reconnectctez-les a ce produit et aux enceintes. Pour en savoir plus, reportez-vous à la section suivante.
- « Raccordement des enceintes » (p.28)
Le produit entre automatiquement en veille
La minuterie de mise en veille est activée.
Remettez le produit sous tension et lancez la lecture. Pour en savoir plus, reportez-vous à la section suivante.
- « Configuration de la durée de la minuterie » (p.91)
- La fonction de veille automatique a ete activie car la durée definie s'est ecoullee sans que vous utilisez le produit.
Pour désactiver la fonction de veille automatique, réglez « Veille Automatique » sur « Désactivé » dans le menu Réglage. Pour en savoir plus, reportez-vous à la section suivante.
- « Configuration de la veille automatique » (p.103)
- En raison d'un court-circuit dans les cables d'enceinte, le circuit de protection s'est activé.
Torsadez fermement les fils conducteurs de chacun des cables d'enceinte, puis reconnectctez-les a ce produit et aux enceintes. Pour en savoir plus, reportez-vous a la section suivante.
- « Raccordement des enceintes » (p.28)
- Le volume a été augmente trop haut, ce qui a activé le circuit de protection.
Baissez le volume.
Le produit ne répond pas aux commandes
Le microproceseur intégré s'est figé en raison d'une décharge électrique externe (provoquee par un orage ou un excès d'électricité statique), ou d'une baisse importante de la tension électrique.
Mettez l'appareil hors tension à l'aide de l'interrupteur (Alimentation) sur le panneau avant, attendez au moins 15 secondes, puis rallumez l'appareil.
Ce produit ne peut pas etre commande avec la telecommande
L'interrupteur (alimentation) sur le panneau avant est eteint.
Appuyez sur l'interrupteur (alimentation) sur le panneau avant pour l'allumer.
Elle est en dehors de son rayon d'action.
Essayez de l'utiliser dans le rayon d'action. Pour en savoir plus, reportez-vous à la section suivante.
- « Comment insérer les piles et son rayon d'action » (p.24)
Ses piles sont déchargees.
Remplacez les piles.
- Une force lumière ou la luminière du soleil frappe le récepteur du signal de télécommande sur l'unité principale.
Changez l'éclairage ou l'orientation de l'unité.
- Les codes de l'unité principale et de la télécommande ne correspondent pas.
Modifiez le code de l'unité principale ou de la télécommande. Pour en savoir plus, reportez-vous à la section suivante.
· « Configuration du code de télécommande » (p.109)
L'afficheur de la face avant est désactivé
Pure Direct est activé.
Lorsque vous utilisez Pure Direct, l'afficheur de la face avant s'eteint. Avec la mise hors tension, l'écran se rallume si la télécommande ou le panneau avant sont utilisés.
L'afficheur de la face avant est regle pour s'eteindre automatiquelement.
Régléz « Affich. durée veille » sur « Désactivé » dans le menu Réglage. Pour en savoir plus, reportez-vous à la section suivante.
- « Configuration de l'afficheur de la face avant » (p.105)
Problèmes audio
Absence de son
- Une entrée différente est sélectionnée.
Utilisez la touche de selection de source d'entrée pour selectionner la bonne entrée. Pour en savoir plus, reportez-vous à la section suivante.
« Sélection d'une source d'entrée » (p.52)
Le produit recoit un signal d'entrée qu'il ne peut pas dire.
Ce produit ne peut pas dire certains formats audio numériques. Assurez-vous que le format du signal est compatible avec ce produit. Pour plus d'informations sur les formats de fichiers et les formats de décodage pris en charge, reportez-vous à la section suivante.
· « Formats de fichier pris en charge sur ce produit (réseau) » (p.137)
- « Caracteristiques techniques » (p.140)
Un cable connectant ce produit et un appeareil audio est endommagé.
Si vous vérifie les connexions et qu'elles semblont correctes, remplacez le cable par un autre.
- Les enceintes de sortie ne sont pas correctement régies.
Appuyez sur la touche SPEAKERS A et/ou la touche SPEAKERS B correspondant aux prises auxquelles les enceintes sont connectées pour activer leur sortie. Pour en savoir plus, reportez-vous à la section suivante.
- « Sélection des enceintes de sortie » (p.51)
Si vous utilisez un amplificateur externe, vérifie qu'il est bien connecté et sous tension.
Le son est coupé.
Appuyez sur la touche MUTE pour annuler la sourdine.
Un casque est branché dans la prise PHONES.
Débranche le casque.
Ce produit a eté mis en veille par la fonction de veille automatique.
Réglez « Veille Automatique » sur « Désacté » dans le menu Réglage. Pour en savoir plus, reportez-vous à la section suivante.
- « Configuration de la veille automatique » (p.103)
Il est impossible d'augmenter le volume
Le volume maximum est regle trop bas.
Réglez le maximum avec « Volume maximum » dans le menu Réglage. Pour en savoir plus, reportez-vous à la section suivante.
- « Configuration du volume » (p.102)
L'appareil externe connecté aux prises de sortie de ce produit est hors tension.
Mettez tous les apparèils pertinents sous tension.
- Le volume est synchronisé entre chaque apparéil et ce produit n'a pas été configuré pour la lecture Bluetooth/AirPlay à partir d'un dispositif Bluetooth ou d'un apparéil AirPlay.
Configurez le verrouillage volume de chaque appareil via « Verrouillage vol. » dans le menu Option. Pour en savoir plus, reportez-vous à la section suivante.
« Réglage du verrouillage volume avec ce produit lors de la lecture d'un apparéil AirPlay/dispositif Bluetooth » (p.84)
LOUDNESS est regle trop bas.
Commencez par baisser le volume avec VOLUME, puis ramenez LOUDNESS sur la position FLAT et reglez à nouveau le volume.
Aucun son n'estémis d'une enceinte donnée
BALANCE est regle au maximum pour l'enceinte gauche ou droite.
Réglez BALANCE de sorte que le son provienne des enceintes gauche et droite.
- Un cable connectant ce produit et l'enceinte pertinente est endommagé.
Vérifiez les connexions de chaque prise sur la ou les enceintes et ce produit. En l'absence de problème de connexion, il se peut que le cable soit cassé. Remplacez le cable par un autre.
L'enceinte est peut'être endomagée.
Voussoupiezverifiercela enla remplaçantpar uneautre quifonctionne normalement.Sileson n'est pas émis non plus delenceinte de remplacement,ilsepeut queceproduitsoitdefectueux.
Aucun son n'est émis du caisson de graves
La sortie sur le caisson de graves est désactivée.
Exécutez la fonction YPAO. Pour en savoir plus, reportez-vous à la section suivante.
- « Exécution de YPAO » (p.43)
Vérifiez le réglage du caisson de graves. Pour en savoir plus, reportez-vous à la section suivante.
- « Utilisation de l'application pour vérifier les mesures YPAO et modifier les réglages » (p.49)
Le volume du caisson de graves est très bas.
Réglez le volume directement sur le caisson de graves.
- La fonction de veille automatique du caisson de graves (mise hors tension automatique) a été activée.
Déactivez la veille automatique ou réglez sa sensibilité de fonctionnement directement sur le caisson de graves.
Du bruit est émis
- Des équipements numériques et/ou haute fréquence sont situés près de ce produit.
Augmentez la distance entre ce produit et ces apparèils.
Un cable connectant ce produit et un appeareil audio est endommagé.
Si vous vérifie les connexions et qu'elles semblont correctes, remplacez le cable par un autre.
- Un amplificateur externe ou autre connecté aux prises PRE OUT de ce produit est hors tension.
Mettez tous les apparèils pertinents sous tension.
Le volume est trop fort.
Baissez le volume.
Le volume du caisson de grave parait trop élevé pendant la lecture Pure Direct
Le volume du caisson de graves et la fréquence de coupure ne sont pas régles.
Après avoir ajusté les réglages de volume et de fréquence de coupure du caisson de graves sur votre valeur préféérée pendant la lecture Pure Direct, exécutez la fonction YPAO. Pour en savoir plus, reportez-vous à la section suivante.
« Exéciution de YPAO » (p.43)
Problèmes avec la radio FM
La réception radio est mauvaise ou parasitée
Des trajets multiples (réflexions multiples) ou d'autres interférences sont reçus.
Modifiez la hauteur, l'orientation et/ou l'emplacement de l'antenne FM.
La station de radio est reçue d'une région éloignée.
Basculez sur la réception mono via « Mode FM » dans le menu Option. Pour en savoir plus, reportez-vous à la section suivante.
- « Réglage du mode de réception (stéroido/mono) pour la radio FM » (p.81)
La sélection automatique des stations de radio FM n'est pas possible
Les stations de radio FM sont reçues de régions éloignées.
Sélectionnez manuellement les stations. Pour en savoir plus, reportez-vous à la section suivante.
- « Sélection d'une station de radio » (p.62)
Vous pouvez également utiliser une antenné extérieure (en vente dans le commerce).
Impossible de selectionner les stations de radio en appuyant sur la touche PRESET
Aucune station de radio n'est enregistrée.
Si aucune station de radio n'a ete enregistrree, « Aucun preréglage » apparait sur l'afficheur de la face avant lorsque vous appuyez sur la touche PRESET. Enregistrez des stations de radio sur des numeros de prselection. Pour en savoir plus, reportez-vous a la section suivante.
- « Enregistrement manuel des stations de radio » (p.66)
Les préseLECTIONs automatiques peuvent également être utilisées pour les stations de radio FM. Pour en savoir plus, reportez-vous à la section suivante.
- « Auto-enregistrement de stations de radio FM (préselection automatique) » (p.65)
Si les signaux des stations de radio FM sont faibles, aucune station ne peut être enregistrée pendant la préselection automatique. Dans ce cas, enregistrez-les manuellement.
L'entrée se trouve sur un autre élément que « TUNER »
Appuyez sur la touche TUNER. Les présections « TUNER » peuvent uniquement être rappelées si l'entrée est sur « TUNER »
Problèmes avec la radio AM
La réception radio AM est mauvaise ou parasitée
Elle capte des bruits parasites de sources comme des lampes fluorescentes, des moteurs, etc.
Il est difficile d'éliminer totallyment les parasites de l'environnement. Toutefois, l'utilisation d'une antenné extérieur en vente dans le commerce peut aider à réduire le bruit parasite.
La sélection automatique des stations de radio AM n'est pas possible
Le signal radio AM est faible.
Modifiez l'orientation de l'antenne AM.
Sélectionnez manuellement les stations. Pour en savoir plus, reportez-vous à la section suivante.
- « Sélection d'une station de radio » (p.62)
Impossible d'enregistrer (préselectionner) des stations de radio AM
- La fonction d'enregistrement automatique (préselection automatique) est utilisé.
La préselection automatique ne fonctionne qu'avez les stations de radio FM. Veuillez enregistrer manuelles le stations de radio AM. Pour en savoir plus, reportez-vous à la section suivante.
- « Enregistrement manuel des stations de radio » (p.66)
Impossible de selectionner les stations de radio en appuyant sur la touche PRESET
Aucune station de radio n'est enregistrée.
Si aucune station de radio n'a ete enregistrree, « Aucun preréglage » apparait sur l'afficheur de la face avant lorsque vous appuyez sur la touche PRESET. Enregistrez des stations de radio sur des numeros de prselection. Pour en savoir plus, reportez-vous a la section suivante.
- « Enregistrement manuel des stations de radio » (p.66)
L'entrée se trouve sur un autre élément que « TUNER »
Appuyez sur la touche TUNER. Les présections « TUNER » peuvent uniquement être rappelées si l'entrée est sur « TUNER »
Problèmes avec la radio DAB
Aucune réception radio DAB
L'analyse initiale n'est pas exécutée.
Procedez à un balayage initial pour capter la radio DAB. Pour plus d'informations, reportez-vous à :
- « Préparation de la syntonisation DAB » (p.60)
Aucune réception radio DAB même après avoir procédé à un balayage initial
La réception radio DAB est médiocre.
Vérifiez la réception via « Tune AlD » dans le menu Option, puis réglez la hauteur ou l'orientation de l'antenne, ou placez-la à un autre endroit. Pour plus d'informations, reportez-vous à :
« Préparation de la symtonisation DAB » (p.60)
- Absence de couverture DAB dans votre zone.
Pour connaître la couverture DAB dans votre zone, consultez votre revendeur ou le site WorldDMB à l'adresse suivante : « http://www.worlddab.org »
La réception radio DAB est mauvaise ou parasitée
L'appareil est soumis aux effets de trajets multiples.
Vérifiez la réception via « Tune AlD » dans le menu Option, puis réglez la hauteur ou l'orientation de l'antenne, ou place-la à un autre endroit. Pour plus d'informations, reportez-vous à :
« Préparation de la symponisation DAB » (p.60)
- Vous étés trop éloigné de la station de transmission DAB.
Utilisez une antenné extérieure. Nous vous conseillons d'utiliser une antennene sensible à plusieurs éléments.
Contactez l'émetteur DAB.
Absence de son de la radio DAB
La station de radio DAB selectionnée peut être temporairement hors service.
Réessayez ultérieurement ou seLECTIONnez une autre station.
Problèmes avec DAC USB
Ce produit n'est pas reconnu par l'ordinateur
- Le produit est connecté à un ordinateur ayant un système d'exploitation dont le fonctionnement n'est pas garantiet avec ce produit.
Connectez le produit à un ordinateur ayant un système d'exploitation dont le fonctionnement est garanté avec ce produit.
Le cable USB n'est pas raccordé correctement.
Rebranche correctement le cable USB.
Le pilote « Yamaha Steinberg USB Driver » dédié n'est pas installé (Windows uniquement).
Installez « Yamaha Steinberg USB Driver ». Pour en savoir plus, reportez-vous à la section suivante.
« Raccordement à un ordinateur (fonction DAC USB) » (p.26)
Le DAC USB cesse de fonctionner normalement
- Ce produit est connecté à votre ordinateur via un concentrateur USB.
Connectez le produit directement à votre ordinateur sans utiliser de concentrateur USB.
- Le DAC USB ne fonctionne pas normalement en raison de la compatibilité des versions USB ou d'autres effets.
Connectez le cable USB à un autre port de votre ordinateur et vérifie si le DAC USB est revenu à la normale. De plus, essayez de vous connecter à un port USB 2.0.
Il y a du bruit ou une interruption lors de la lecture de fichiers de musique sur l'ordinateur
- Une autre application a été lancée sur l'ordinateur pendant la lecture d'un fichier de musique.
Le son peut être saccadé ou parasite lorsque vous lancez une autre application sur votre ordinateur pendant la lecture d'un fichier de musique. Ne lancez pas d'autres applications pendant la lecture d'un fichier de musique.
- Le réglage pour la taille de la mémoire tampon du « Yamaha Steinberg USB Driver » dédié est incorrect (Windows avec logiciel compatible ASIO uniquement).
Essayez les étapes suivantes pour modifier le réglage « Yamaha Steinberg USB Driver » et vérifie si le son s'améliore.
Ouvrez le panneau de configuration du « Yamaha Steinberg USB Driver »
Menu Start Yamaha Steinberg USB Driver Control Panel
2 Sélectionnez l'onglet « ASIO » et augmentez la valeur pour « Buffer Size »
Redémarrez le logiciel de musique sur votre ordinateur.
Impossible de dire les fichiers de musique présents sur l'ordinateur (aucun son n'est émis par ce produit)
La sortie audio de l'ordinateur et/ou de l'application est reglee sur Sourdine.
Annulesz le réglage de la sourdine sur l'ordinateur et/ou dans l'application.
Les réglages spécifique au « Yamaha Steinberg USB Driver » ont été modifiés.
Redémarrez le logiciel de musique sur votre ordinateur.
- La connexion USB a été coupée pendant la lecture d'un fichier de musique.
Éteignez ce produit, puis rallumez-le. Ensuite, redémarrez le logiciel de musique sur votre ordinateur et lisez les fichiers de musique.
- Pendant que l'ordinaire exécutait le logiciel de musique et que ce produit était étéeint, vous avez connecté votre ordinaire à ce produit et vous avez régé l'entrée du produit sur « USB DAC »
Fermez le logiciel de musique, puis essayez les étapes suivantes :
1Après avoir eteint le produit, connectez voire ordinateur au produit.
2 Mettez le produit sous tension.
3 Faites basculer la source d'entrée du produit sur « USB DAC »
4 Redemarrez le logiciel de musique sur votre ordinateur et lisze les fichiers de musique.
- Le périphérique de sortie audio de votre ordinateur et/ou de votre application n'est pas configuré correctement.
Vérifiez les réglages du périhérique de sortie audio de votre ordinateur et/ou de votre application. Pour en savoir plus, reportez-vous à la section suivante.
- « Lecture de la musique stockée sur votre ordinateur » (p.76)
Le signal audio reçu n'est pas reconnu par ce produit.
Le signal audio reçu doit être dans un format et une fréquence d'échantillonnage que le produit peut dire. Pour en savoir plus, reportez-vous à la section suivante.
- « Formats lisibles avec DAC USB » (p.138)
Problèmes de réseau
Les fonctions réseau ne peuvent pas être utilisées
Activé la fonction de serveur DHCP du routeur. Réglez « DHCP » sur « Activé » dans le menu Réglage de ce produit. Pour en savoir plus, reportez-vous à la section suivante.
- « Configuration d'un réseau » (p.95)
Si vous configurez manuellement les informations réseau plusôt que d'utiliser le serveur DHCP, assurez-vous que l'adresse IP de ce produit n'est pas la même que celle des autres péripériques réseau.
- Il est connecté à un routeur de type IPv6.
Certaines fonctions réseau de ce produit ne sont pas prises en charge par les réseaux IPv6. Connectez-la à un réseau IPv4.
Impossible de se connecter à Internet via un routeur LAN sans fil (point d'accès)
Le routeur LAN sans fil est hors tension.
Mettez le routeur LAN sans fil sous tension.
Ce produit est trop loin du routeur LAN sans fil.
Rapprochez le routeur LAN sans fil et/ou ce produit.
- Un obstacle se trouve entre ce produit et le routeur LAN sans fil.
Retirez l'obstacle entre ce produit et le routeur LAN sans fil.
Le routeur LAN sans fil (point d'accès) est configuré pour utiliser le canal 14.
Modifiez les réglages du routeur LAN sans fil (point d'accès) pour qu'il utilise l'un des canaux compris entre 1 et 13.
Le filtré adresse MAC du routeur LAN sans fil (point d'accès) est activé.
Réglez le filtré adresse MAC du routeur LAN sans fil (point d'accès) sur Désactivé.
Impossible de trouver le réseau sans fil
- Les ondes électromagnétiques d'un four à micro-ondes ou d'autres péripériques sans fil génént la communication sans fil.
Éteignez ces apparèils ou éloignez-les de ce produit et du routeur LAN sans fil. De plus, si votre routeur LAN sans fil prend en charge la bande de fréquence 5 GHz, basculez la connexion sur la bande de fréquence 5 GHz.
L'accès au réseau est limite par les paramètres de pare-feu du routeur LAN sans fil.
Vérifiez les paramètres de pare-feu du routeur LAN sans fil.
Impossible de détector un serveur média (PC/NAS)
Les réglages de partage du serveur média sont incorcrites.
Modifiez les réglages de partage du serveur média pour que ce produit puisse acceder aux dossiers sur le serveur Média.
L'accès au serveur média est limité par les paramètres du logiciel de sécurité, etc.
Vérifiéz les paramètres du logiciel de sécurité sur le serveur média et/ou le routeur.
Ce produit n'est pas connecté au même réseau que le serveur média.
Vérifiez les connexions réseau et/ou les paramètres du routeur, et connectez ce produit avec le serveur média sur le même réseau (routing).
Utilisez des formats de fichier pris en charge à la fois par ce produit et le serveur média. Reportez-vous aux sections suivantes pour connaître les formats de fichiers de musique pris en charge par ce produit.
· « Formats de fichier pris en charge sur ce produit (réseau) » (p.137)
Le contenu du serveur média (PC/NAS) ne peut pas être lu lorsque son numéro de préselection est sélectionné
Ce produit est hors tension.
Assurez-vous que le serveur media (PC/NAS) est sous tension.
Non connecté au réseau.
Vérifiez les connexions réseau et/ou les paramètres du réseau.
Le contenu enregistré (fichiers) a été déplace vers un autre dossier.
Enregistrez à nouveau le contenu.
D'autres fichiers de musique ont ete ajoutes ou supprimés dans le dossier.
Il peut s'avérer impossible de rappeler le contenu enregistré. Enregistrez à nouveau le contenu.
Impossible d'écouter la radio sur Internet
Non connecté à Internet.
Pour utiliser la radio sur Internet, ce produit doit être connecté à Internet. Vérifie que les informations réseau (adresse IP) ont été correctement acquises. Pour en savoir plus, reportez-vous à la section suivante.
- « Configuration d'un réseau » (p.95)
Le service de stations de radio sur Internet sélectionné est actuellement indisponible.
Il peut s'avérer impossible de recevoir la station de radio en raison d'une erreur réseau du (:oté de la) station de radio, ou le service peut être actuellément interrompu. Patentiez quelques instants et réessayez de l'écouter, ou sélectionné une autre station de radio.
La station de radio sur Internet selectionnee n'emet plus.
Certaines stations de radio n'émettent pas continuellement. Dans ce cas,aucun son n'est produit même en cas de réception de la station. Patentiez quelques instants et réessayez de l'écouter, ou sélectionnez une autre station de radio.
L'accès au réseau est limité par les paramètres de pare-feu du routeur ou des péripériques réseau.
Vérifiez les paramètres du pare-feu. Veuillez notes que la radio sur Internet est uniquement lisible via le port spécifique par chaque station de radio. Le numéro de port dépend de la station de radio.
Lorsque vous utilisez AirPlay, ce produit n'est pas détecté par l'iPhone
- Vous utilisez un routeur prénant en charge plusieurs SSID.
La fonction d'isoation du réseau de votre routeur LAN sans fil (point d'accès) peut empêcher l'accès à ce produit. Lorsque vous connectez votre iPhone, utilisez un SSID qui permet d'acceder à ce produit (essayez de vous connecter au SSID principal).
La musique n'est pas lui via AirPlay
Vous essayez d'écouter de la musique qui ne peut pas être lue sur votre iPhone.
Assurez-vous que les fichiers sont lisibles. S'il est impossible de dire la musique sur l'iPhone lui-même, il se peut que les données de musiques et/ou la zone de stockage soient endommagées.
Ce produit n'est pas détecté avec l'application dédiée sur le dispositif mobile
- Ce produit n'est pas connecté au même réseau que le dispositif mobile.
Vérifiez les réglages réseau et/ou les paramètres du routeur et connectez-vous au même réseau.
Vous utilisez un routeur prenatal en charge plusieurs SSD.
La fonction d'iso1ation du reseau de voyage routeur LAN sans fil (point d'acces) peut empêcher l'accès à ce produit. Lorsque vous connectez votre dispositif mobile, utilisez un SSID qui permet d'acceder à ce produit (essayez de vous connecter au SSID principal).
Impossible de mettre à jour le microprogramme via le réseau
- Voitréconnexion réseau est mauvaise.
Patientez un instant et reessayez.
Problèmes avec Bluetooth
Échéç de la connexion avec un dispositif Bluetooth
L'antenne sans fil de ce produit n'est pas relevée.
Redresse l'antenne sans fil.
La fonction Bluetooth de ce produit est désactivée.
Activez la fonction Bluetooth avec « Bluetooth » dans le menu Réglage. Pour en savoir plus, reportez-vous à la section suivante.
- « Configuration du Bluetooth » (p.100)
La fonction Bluetooth du dispositif Bluetooth est désactivée.
Activez la fonction Bluetooth du dispositif Bluetooth.
Ce produit est connecté à un autre dispositif Bluetooth.
Mettez fin à la connexion Bluetooth en cours et connectez-vous au dispositif Bluetooth souhaité. Pour en savoir plus, reportez-vous à la section suivante.
- « Lecture via une connexion Bluetooth®» (p.68)
Ce produit et le dispositif Bluetooth sont trop éloignés l'un de l'autre.
RapprochecceproduitetledispositifBluetooth.
- Les interférences provenant d'appareil(s) (four à micro-ondes, LAN sans fil, etc.) utilisant la bande de fréquence de 2,4 GHz entravent les communications sans fil.
Éloignez ce produit et/ou le dispositif Bluetooth de ces appareils. De plus, si votre routeur LAN sans fil prend en charge la bande de fréquence 5 GHz, basculez la connexion sur la bande de fréquence 5 GHz.
Le dispositif Bluetooth que vous utilisez ne prend pas en charge les profils A2DP et/ou AVRCP.
Utilisez un dispositif Bluetooth qui prend en charge les profils A2DP et/ou AVRCP.
- Les informations de connexion enregistrées sur le dispositif Bluetooth ne fonctionnent pas correctement pour une raison quelconque.
Supprimez les informations de connexion du dispositif Bluetooth, puis reconnectez ce produit au dispositif Bluetooth. Pour en savoir plus, reportez-vous à la section suivante.
- « Lecture via une connexion Bluetooth®» (p.68)
Lors de la connexion via Bluetooth®, il n'y a pas de son ou le son est saccadé
Le volume du dispositif Bluetooth est trop bas.
Montez le volume du dispositif Bluetooth.
- La commutation de sortie du dispositif Bluetooth n'est pas configurée sur ce produit.
Réglez la commutation de sortie du dispositif Bluetooth sur ce produit.
La connexion Bluetooth a ete coupee.
Reconnectez le Bluetooth. Pour en savoir plus, reportez-vous à la section suivante.
Rapproche le dispositif Bluetooth de ce produit.
Erreurs indiquées sur l'afficheur de la face avant
Lorsqu'une erreur est indiquée sur l'afficheur de la face avant, vérifiez-la dans le tableau suivant.
| Message | Description | Solution |
| Vérif. câbles enceinte | Le ou les câbles d'enceinte sont court-circuités. | Torsadez fermement les fils conducteurs de chacun des câbles d'enceinte, puis reconnectez-les à ce produit et aux enceintes. Pour en savoir plus, reportez-vous à la section suivante.
• « Raccordement des enceintes » (p.28) |
| Accès refusé | Le serveur média (PC/NAS) refuse l'accès. | Modifiez les réglages de partage du serveur média (PC/NAS) pour que ce produit puisse accéder aux dossiers sur le serveur Média. |
| Erreur d'accès | Il y a un problème avec le réseau. | Vérifiez que le réseau et/ou le modem sont sous tension et si ce produit est correctement connecté au réseau (ou au concentrateur). Pour en savoir plus, reportez-vous à la section suivante.
• « Raccordement d'un cable de réseau (connexion cablee) » (p.37)
• « Préparation de l'antenne sans fil (connexion sans fil) » (p.38) |
| Lecture impossible | Impossible de dire les fichiers de musique. | Assurez-vous que les fichiers sont lisibles sur ce produit. Reportez-vous aux sections suivantes pour connaître les formats de fichiers de musique pris en charge par ce produit.
• « Formats de fichier pris en charge sur ce produit (réseau) » (p.137)Si le ou les fichiers sont pris en charge par ce produit, mais ne peuvent toujours pas être lus, il se peut que le réseau soit surcharge. |
| Erreur interne | Une erreur interne s'est produit avec ce produit. | Veuillez contacter un centre de service Yamaha agréé pour le faire réparer. |
| ID télécom. différent | Le code de la télécommande ne correspond pas. | Si vous utilisez un lecteur de CD Yamaha, Sélectionnez « Auto » pour le réglage « ID télécommande » dans le menu Config avancée. Pour en savoir plus, reportez-vous à la section suivante.
• « Configuration du code de télécommande » (p.109) |
| Erreur de vesion | Erreur lors de la mise à jour du microprogramme. | Essayez de mettre à nouveau à jour le microprogramme. Pour en savoir plus, reportez-vous à la section suivante.
• « Configuration d'un réseau » (p.95)
• « Mise à jour du microprogramme via votre réseau » (p.115) |
| Éché de mise à jour | Erreur lors de la mise à jour du microprogramme. | Mettez, à nouveau, le microprogramme à jour. |
ANNEXE
Entretien du produit
Prendre soit de ce produit
Vérifiez les points suivants avant de nettoyer le produit.
- N'utilise pas de produits chimiques comme du benzène, du diluant ou de l'alcool à brûler sur le produit. Pour éviter de rayer la surface, essuyez-la avec un chiffon doux.
Établissement de connexions réseau sans fil
Sélectionner la méthode de connexion sans fil au réseau
Selectionnez la méthode de connexion convenant à votre environnement réseau.
1 Appuyez sur la touche SETUP.
2 Sélectionné « Réseau » avec les touches de curseur (/) puis appuyez sur la touche ENTER.
3 Sélectionnez ensuite « Connexion réseau » et « Sans fil (Wi-Fi) » dans cet ordre et appuyez sur la touche ENTER.
Selectionnez la méthode de configuration d'une connexion sans fil parmi les options suivantes.
- « Utiliser le bouton WPS pour étabir une connexion sans fil » (p.133)
« Étabir une connexion sans fil avec votre iPhone (WAC) » (p.134)
- « Étabir manuellement une connexion sans fil » (p.135)
NOTE
Les réglages réseau peuvent également être effectuels lors de l'enregistrement de ce produit sur le réseau MusicCast. Nous vous recommendons cette méthode lorsque MusicCast est utilisé.
Liens connexes
« Enregistrement sur le réseau MusicCast » (p.42)
Utiliser le bouton WPS pour étabir une connexion sans fil
Appuyer sur le bouton WPS de votre routeur LAN sans fil est un moyen simple de configurer une connexion sans fil.
«Réseau» > « Connexion réseau » > « Sans fil (Wi-Fi) »
1 Sélectionnéz « WPS » avec les touches de curseur (▲/▼).
2 Suivez les instructions sur l'afficheur de la face avant pour étabir la connexion sans fil.
Pendant le processus, il est nécessaire d'appuyer sur le bouton WPS de votre routeur LAN sans fil.
Une fois la connexion établie, « terminé » s'affiche et le témoin LAN sans fil sur le panneau avant s'allume.
Si « Non connecté. » s'affiche, recommencez depuis l' étape 1 ou essayez une méthode de connexion différente.
Le processus de connexion sans fil est maintainant terminé.
NOTE
Ce produit ne peut pas se connecter à un routeur LAN sans fil (point d'accès) au moyen de la méthode de cryptage WEP. Dans ce cas, essayez une méthode de connexion différente.
Qu'est-ce que le WPS?
Le WPS (Wi-Fi Protected Setup) est une norme mise au point par la Wi-Fi Alliance. Le WPS facilitite la configuration d'un réseau sans fil.
Liens connexes
« Sélectionner la méthode de connexion sans fil au réseau » (p.132)
Étabrir une connexion sans fil avec votre iPhone (WAC)
Appliquez les réglages réseau de votre iPhone (appareil iOS) à ce produit pour configurer une connexion sans fil.
Avant de commencer la configuration, vérifie que votre iPhone est connecté au routeur LAN sans fil (point d'accès).
«Réseau» > « Connexion réseau » > « Sans fil (Wi-Fi) »
1 Sélectionnez « Partager WiFi (iOS) » avec les touches de curseur ( /) .
2 Pendant que le témoin Wi-Fi clignote, accédez à l'écran Réglages Wi-Fi de votre apparéil iOS et règlez ce produit sur l'enceinte AirPlay.
3 Sélectionné le réseau sans fil (point d'accès) partagé avec ce produit.
Une fois le partage terminé, ce produit se connecte automatiquement au réseau sans fil (point d'accès) sélectionné.
Et le témoin LAN sans fil sur le panneau avant s'allume.
Le processus de connexion sans fil est maintainant terminé.
NOTE
-
Les réglages suivants sont réinitialisés.
-
Régles réseau
- Réglages Bluetooth
- Contenu enregistré sur des préseLECTIONs (morceaux d'un serveur média, de stations de radio sur Internet, etc.)
- Informations de compte des différents services de musique
-
Reglages de lecture repétée/aliéatoire
-
Ce produit ne peut pas connecter à un réseau LAN sans fil (point d'accès) au moyen de la méthode de cryptage WEP. Dans ce cas, essayez une méthode de connexion différente.
- Un message d'ajretissement s'affiche si un cable reseau est connecté à ce produit. Debranchez le cable reseau avant d'utiliser le produit.
- Si un mot de passer AirPlay a été configuré, annulez-le provisoirement et connectez-vous via WAC.
Liens connexes
« Sélectionner la méthode de connexion sans fil au réseau » (p.132)
Étabrir manuellesune connexion sans fil
Saisissez les informations requises et configurez une connexion sans fil. Vous devrez configurer manuellement le SSID (nom du réseau), la méthode de cryptage et la clé de sécurité.
«Réseau» > « Connexion réseau » > « Sans fil (Wi-Fi) »
1 Sélectionnéz « Config. manuelle » avec les touches de curseur (▲/▼).
2 Saisissez les informations nécessaires comme indiqué sur l'afficheur de la face avant pour étabrir la connexion sans fil.
Pour saisir du texte, utilisez les touches de curseur (▲/▲) pour déplacer le curseur, puis les touches de curseur (▲/▼) pour changer de caractère. Appuyez sur la touche MEMORY pour supprimer le caractère situé à gauche du curseur. Appuyez sur la touche PRESET pour insérer un nouveau caractère avant le caractère situé à gauche du curseur.
Une fois la connexion établie, « terminé » s'affiche et le témoin LAN sans fil sur le panneau avant s'allume.
Si « Non connecté. » s'affiche, recommence ou essayez une méthode de connexion différente. Le processus de connexion sans fil est maintainant terminé.
Liens connexes
« Sélectionner la méthode de connexion sans fil au réseau » (p.132)
Dispositifs Bluetooth pris en charge
Vérifiez les points suivants pour les dispositifs Bluetooth pouvant être connectés à ce produit.
- Les dispositifs Bluetooth prénant en charge les profils A2DP et AVRCP peuvent être connectés.
- La connexion à tous les dispositifs Bluetooth ne saurait être garantie.
Parmi tous les formats audio pouvant etre reçus sur le réseau, les formats de fichier suivants peuvent etre lus sur ce produit.
| Fichier | Fréquence d'échantillon nage (kHz) | Nb de bits de quantification (bit) | Débit binaire (kb/s) | N° de canal | Prise en charge de la lecture sans blanc |
| WAV* | 32/44,1/48/88,2/96/176,4/192/352,8/384 | 16/24/32 | - | 2 | ○ |
| MP3 | 32/44,1/48 | - | 8 à 320 | 2 | - |
| WMA | 32/44,1/48 | - | 8 à 320 | 2 | - |
| MPEG-4 AAC | 32/44,1/48 | - | 8 à 320 | 2 | - |
| FLAC | 32/44,1/48/88,2/96/176,4/192/352,8/384 | 16/24 | - | 2 | ○ |
| ALAC | 32/44,1/48/88,2/96 | 16/24 | - | 2 | ○ |
| AIFF | 32/44,1/48/88,2/96/176,4/192/352,8/384 | 16/24/32 | - | 2 | ○ |
| DSD | 2,8 MHz (DSD64)/5,6 MHz (DSD128)/11,2 MHz (DSD256) | 1 | - | 2 | ○ |
- Format PCM linéaire uniquement. Impossible de dire les fichiers 32-bits à virgule flottante.
- Les formats de fichier lisibles sont différents selon le logiciel de serveur installé sur le serveur média (PC/ NAS). Pour en savoir plus, consultez le mode d'emploi du logiciel de serveur.
- Les fichiers protégés par DRM (Digital Rights Management) ne peuvent pas être lus.
Les formats de signal et les fréquences d'échantillonnage suivants peuvent être lus avec la fonction DAC USB.
- PCM 2 canaux:44,1 kHz/48 kHz/88,2 kHz/96 kHz/176,4 kHz/192 kHz/352,8 kHz/384 kHz (16-bits/24-bits/32-bits)
- DSD 2 canaux : 2,8 MHz (DSD64)/5,6 MHz (DSD128)/11,2 MHz (DSD256), compatible avec ASIO Native et DoP
En ce qui concerne les formats de filchier pouvant etre lus,verifiez les formats pris en charge par les applications utilisées sur votre ordinateur.
Marques commerciales
Marques commerciales
Les marques commerciales utilisées dans ce manuel sont les suivantes.
Works with
Apple AirPlay
Cet ampli-tuner est compatible avec AirPlay 2. iOS 11.4 ou une version ultérieure est nécessaire.
L'utilisation du logo Works with Apple signifie qu'un accessoire a ete concu pour fonctionner specifquement avec la technologie identificee dans le logo et a ete certifié par le développement comme repondant aux normes de performances d'Apple.
Apple, AirPlay, Apple TV, Apple Watch, iPad, iPad Air, iPad Pro, iPhone, Lightning, iTunes sont des marques d'Apple Inc., déposées aux États-Unis et dans d'autres pays et régions.
App Store
App Store est une marque de service d'Apple Inc déposées aux États-Unis et dans d'autres pays.
Android Google Play
Android et Google Play sont des marques commerciales de Google LLC.
CERTIFIED
Wi-Fi PROTECTED
SETUP
Le logo Wi-Fi CERTIFIED™ et le logo Wi-Fi Protected Setup sont des marques déposées de la Wi-Fi Alliance®.
Wi-Fi, Wi-Fi CERTIFIED, Wi-Fi Protected Setup et WPA2 sont des marques déposées ou non de la Wi-Fi Alliance®.
Bluetooth®
Le mot et logo Bluetooth® est une marque déposée et enregistrée propriété de Bluetooth SIG, Inc. et toute utilisation de ces marques par Yamaha Corporation est soumise à licence. Les autres marques et noms commerciaux sont détenus par leurs propriétaires respectifs.
MusicCast
MusicCast est une marque commerciale déposée ou non de Yamaha Corporation.
GPL/LGPL
Ce produit intégre le logiciel de source libre GPL/LGPL dans certaines sections. Vous détenez le droit d'obtenir, de copier, de modifier ou de redistribuer uniquement ce code source libre. Pour plus d'informations sur les logiels de source libre GPL/LGPL, la manière de les obtenir et la licence GPL/LGPL, reportez-vous au site Web de Yamaha Corporation
Pour des informations sur les licences des logiciels tiers dans ce produit, reportez-vous à ce qui suit.
http://adresse IP de ce produit*)/licenses.html
- L'adresse IP de ce produit est vérifiée avec MusicCast Controller.
\section*{Caracteristiques techniques}
\section*{Caracteristiques techniques}
Les caractéristiques techniques de cette unité sont les suivantes.
Prises d'entrée
Audio analogue
Audio x 4 (y compris PHONO)
Audio numérique
- Optique x 2 (PCM uniquement) (féféences prises en charge: 32 kHz/44,1 kHz/48 kHz/88,2 kHz/96 kHz/176,4 kHz/192 kHz)
Coaxial x 2 (PCM uniquely) (frequences prises en charge: 32kHz / 44,1kHz / 48kHz / 88,2kHz / 96kHz / 176,4kHz / 192kHz )
Autres prises
- USB x 1 (USB type B)
NETWORK (Câblé) x 1 (100Base-TX/10Base-T)
Prises de sortie
Audio analogue
Sortie enceinte x 4 (AL/R,BL/R)
Sortie pre x 1 (L/R)
Sortie caisson de graves x 1 (mono)
Casque x 1
Autres prises
- YPAO MIC x 1
- TRIGGER OUT x 1
TUNER
Syntoniseur analogue
- [Modèles pour le Royaume-Uni, l'Europe et la Russie] DAB/FM avec Radio Data System x 1 (TUNER)
- [Modèle pour l'Australie] DAB/FM x 1 (TUNER)
- [Modèle pour les autres régions] FM/AM x 1 (TUNER)
DAC USB
- PCM 2 canaux (44,1 kHz/48 kHz/88,2 kHz/96 kHz/176,4 kHz/192 kHz/352,8 kHz/384 kHz (16-bits/24-bits/32-bits))
- DSD 2 canaux (2,8 MHz (DSD64)/5,6 MHz (DSD128)/11,2 MHz (DSD256), compatible avec ASIO Native et DoP)
Bluetooth
Fonction Sink
Appareil source vers ce produit (par ex. smartphone/tablette)
- Profil pris en charge
A2DP v1.3, AVRCP v1
- Codec pris en charge
SBC,AAC
Fonction source
- Ce produit vers apparéil Sink (p. ex. casque Bluetooth)
- Profil pris en charge
A2DP v1.3
- Codec pris en charge
SBC
- Possibilité de lecture/arrêt depuis un apparéil Sink
Bluetooth version
Ver.4.2
Sortie sans fil
Réseau
serveurs média (PC/NAS)
AirPlay 2
Radio Internet
service de musique en streaming
MusicCast
Fonction Wi-Fi
Section audio
Alimentation de sortie nominale (2 canaux)
(20 Hz à 20 kHz, 0,07% THD)
8Ω
4Ω
100W+100W
100W+100W
| Puissance dynamique (IHF) |
| • 8Ω | 140 W + 140 W |
| • 6Ω | 170 W + 170 W |
| • 4Ω | 220 W + 220 W |
| • 2Ω | 290 W + 290 W |
| Puissance de sortie CEI (1 kHz, 0,07% THD, 8Ω) |
| • [Modèle pour le Royaume-Uni et l'Europe] | 115 W + 115 W |
| Puissance de sortie effective maximale (JEITA, 1 kHz, 10% THD) |
| • [Modèle pour les États-Unis, le Canada, Taiwan, la Chine, la Corée, l'Australie, le Royaume-Uni, l'Europe, la Russie, l'Amérique centrale et l'Amérique du Sud] |
| • 8Ω | 145 W + 145 W |
| • 4Ω | 140 W + 140 W |
| Bande passante (2 canaux, 0,06% THD, 40 W/8Ω) | 10 Hz à 50 kHz |
| Taux d'amortissement (1 kHz, 8Ω) | 240 ou plus |
| Sensibilité d'entrée/Impédance d'entrée (1 kHz, 100 W/8Ω) |
| • PHONO (MM) | 3,5 mVrms/47 kΩ |
| • CD/LINE1/LINE2 | 200 mVrms/47 kΩ |
| Tension maximale du signal d'entrée (1 kHz, 0,5% THD) |
| • PHONO (MM) | 50 mVrms |
| • CD/LINE1/LINE2 | 2,8 Vrms |
| Tension de sortie nominale/Impédance de sortie nominale |
| • PRE OUT | 1,0 Vrms/1,2 kΩ |
| • SUBWOOFER OUT (30 Hz) | 4,3 Vrms/1,2 kΩ |
| Puissance de sortie nominale de la prise pour casque (1 kHz, 8Ω) | 27 mW |
| Réponse en fréquence |
| • 20 Hz à 20 kHz, (CD, etc.) | 0±0,5 dB |
| • 10 Hz à 100 kHz (CD, etc., Pure Direct activé) | 0±1,0 dB |
| Déviation d'égalisation RIAA (Pure Direct activé) |
| • PHONO | ±0,5 dB |
| Distorsion harmonique totale plus bruit (2 canaux) (Pure Direct activé) |
| • PHONO vers PRE OUT (1,0 Vrms) | 0,04% |
| • CD/LINE1/LINE2 vers SP OUT (50 W/8Ω) | 0,019% |
| Rapport signal/bruit (Réseau IHF-A) (Pure Direct activé) |
| • PHONO (MM) | 82 dB |
| • CD/LINE1/LINE2 | 100 dB |
| Bruit résiduel (Réseau IHF-A) (Pure Direct activé) |
| • SP OUT | 70 μVrms |
| Séparation entre les canaux (JEITA, 1 kHz/10 kHz) (Pure Direct activé) |
| • CD/LINE1/LINE2 | 65 dB/50 dB ou plus |
| Caracteristiques des graves et des aigus |
| • Augmentation/Coupure basses | 20 Hz/±10 dB |
| • Fréquence de recoupement de graves | 300 Hz |
| • Augmentation/Coupure aigus | 20 kHz/±10 dB |
| • Fréquence de recoupement d'avigus | 3,0 kHz |
| Contrôle continu de l'intensité sonore (atténuation 1 kHz) | -30 dB |
Section FM
| Gamme de syntonisation
· [Modèles pour les États-Unis et le Canada] | 87,5 MHz à 107,9 MHz |
| · [Modèles pour l'Asie, Taiwan, l'Amérique centrale et l'Amérique du Sud] | 87,5/87,50 MHz à 108,0/108,00 MHz |
| · [Modèles pour les autres régions] | 87,50 MHz à 108,00 MHz |
| Seuil de sensation douloureuse à 50 dB (IHF, 1 kHz, 100% MOD.) | |
| · Mono | 3 μV (20,8 dBf) |
| Rapport signal/bruit (IHF) | |
| · Mono | 69 dB |
| · Stéréo | 68 dB |
| Distorsion harmonique | |
| · Mono | 0,5% |
| · Stéréo | 0,6% |
Entrée d'antenne
75Ω asymétrique
Section AM (Modèles pour les États-Unis, le Canada, la Chine, la Corée, l'Asie, Taiwan, l'Amérique centrale et l'Amérique du Sud)
| Gamine de syntonisation |
| • [Modèle pour les États-Unis et le Canada] | 530 kHz à 1710 kHz |
| • [Modèle pour l'Asie, Taiwan, l'Amérique centrale et l'Amérique du Sud] | 530/531 kHz à 1710/1611 kHz |
| • [Modèle pour la Chine et la Corée] | 531 kHz à 1611 kHz |
Entrée d'antenne
Antenne-cadre
Section DAB (Modèles pour le Royaume-Uni, l'Europe, la Russie et l'Australie)
| Gamme de syntonisation
174,928 MHz à 239,200 MHz (Bande III) |
| Format audio pris en charge
MPEG 1 Layer II/MPEG-4 HE-AAC v2 (aacPlus v2) |
| Entrée d'antenne
75 Ω asymétrique
Généralités |
| Alimentation
• [Modèle pour les États-Unis et le Canada]
• [Modèle pour Taiwan, l'Amérique centrale et l'Amérique du Sud]
• [Modèle pour la Chine]
• [Modèle pour la Corée]
• [Modèle pour l'Australie]
• [Modèle pour le Royaume-Uni, l'Europe et la Russie]
• [Modèle pour l'Asie] | 75 Ω asymétrique
CA 120 V, 60 Hz
CA 110 V, 60 Hz
CA 220 V, 50 Hz
CA 220 V, 60 Hz
CA 230 à 240 V, 50 Hz
CA 230 V, 50 Hz
CA 220 à 240 V, 50/60 Hz |
| Consommation
250 W |
| Consommation en veille*
• Veille réseau activée, veille Bluetooth activée
• Wi-Fi (5 GHz)
• Câblé
• Veille réseau activée, veille Bluetooth désactivée
• Wi-Fi (5 GHz/2,4 GHz)
• Câblé
• Veille réseau désactivée, veille Bluetooth désactivée
• Hors tension (l'interrupteur ⊕ (alimentation) sur le panneau avant est étente)
* Ce produit en veille peut télécharger le nouveau microprogramme via le réseau. Dans ce cas, la consommation en veille est supérieure à la valeur affichée. |
| Consommation électrique maximale (1 kHz, 8 Ω, 10 % THD)
• [Modèle pour Taiwan, l'Amérique centrale et l'Amérique du Sud] | 450 W |
| Dimensions (L x H x P)
435 x 151 x 395 mm |
| Dimensions de référence (avec ANTENNE sans fil verticale)
* Pieds et embouts inclus
435 x 232 x 395 mm |
Poids
11,4 kg
- Le contenu de ce mode d'emploi s'applique aux dernières caractéristiques techniques connues à la date de publication du manuel. Pour obtenir la version la plus récente du manuel, accédez au site Web de Yamaha puis téléchargeze le fjichier du manuel concerné.
Valeurs par défaut
Vérifiez les valeurs par défaut suivantes du menu Option de ce produit.
| Réglage volume
• Réglage entrée | 0,0 dB |
| Info signal
• Format | - |
| • Échant. | - |
| Préréglage auto | - |
| Annuler préselect. | - |
| Mode FM | Stéréo |
| Verrouillage vol. | Limité |
| Lecture auto | Activé |
PLL
- Pour l'entrée « OPTICAL1 », « OPTICAL2 », « COAXIAL1 » ou « COAXIAL2 »
Vérifiez les valeurs par défaut suivantes du menu Réglage de ce produit.
| Réseau |
| • Connexion réseau | Câblé |
| •Infos réseau | - |
| •Adresse IP | |
| •DHCP | Activé |
| •Contrôle DMC | Validator |
| •Veille du réseau | Auto |
| •Nom du réseau | - |
| •Mise à jour réseau | - |
| •Intvr alim MCLink | Désactivé |
| Bluetooth |
| •Bluetooth | Activé |
| •Veille Bluetooth | Activé |
| YPAO |
| •Enceinte A | - |
| •Enceinte B | - |
| •Enceinte A+B | - |
| •Enceinte OFF | - |
| Volume |
| •Volume maximum | 0 dB |
| •Volume initial | Désactivé |
| Veille Automatique | Activé |
| Mode ECO | Désactivé |
| Affichage |
| •Luminosité | 3 |
| •Affich. durée veille | 30 minutes |
Vérifiez les valeurs par défaut suivantes du menu Config avancée de ce produit.
| Language | English |
| ID télécommande | ID1 |
| Pas de fréquence (Modèles pour l'Asie, Taiwan, l'Amérique centrale et l'Amérique du Sud) | FM50/AM9 |
| Réinitialisation | - |
| Impendeente | 8Ω MIN |
Yamaha Global Site
https://www.yamaha.com/
Yamaha Downloads
