SRX40A - Barre de son YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son
Caractéristiques techniques principales	2.1 canaux, puissance totale de 200 W, technologie DTS Virtual:X
Alimentation électrique	CA 100-240V, 50/60Hz
Dimensions approximatives	900 mm x 85 mm x 100 mm
Poids	3.5 kg
Compatibilités	Compatible avec TV, smartphones, tablettes via Bluetooth et HDMI ARC
Type de batterie	Non applicable (alimentation secteur)
Tension	100-240V
Puissance	200 W
Fonctions principales	Bluetooth, HDMI ARC, entrée optique, mode nuit, égaliseur intégré
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée, se référer au service après-vente Yamaha
Sécurité	Ne pas exposer à l'humidité, respecter les instructions d'installation
Informations générales utiles	Vérifier la compatibilité avec votre téléviseur avant l'achat

FOIRE AUX QUESTIONS - SRX40A YAMAHA

Comment connecter la barre de son YAMAHA SRX40A à ma télévision ?

Vous pouvez connecter la barre de son YAMAHA SRX40A à votre télévision en utilisant un câble HDMI ARC ou un câble optique. Assurez-vous que votre télévision prend en charge la fonction ARC si vous utilisez HDMI.

La barre de son ne s'allume pas, que faire ?

Vérifiez que la barre de son est correctement branchée à une prise de courant et que le câble d'alimentation est en bon état. Essayez également d'utiliser une autre prise pour voir si le problème persiste.

Comment régler le volume de la barre de son ?

Vous pouvez régler le volume de la barre de son YAMAHA SRX40A à l'aide de la télécommande fournie ou directement sur la barre de son en utilisant les boutons de contrôle du volume.

Comment effectuer une réinitialisation d'usine de la barre de son ?

Pour réinitialiser la barre de son, maintenez enfoncé le bouton 'Power' et le bouton 'Volume +' pendant environ 5 secondes jusqu'à ce que le voyant clignote. Cela réinitialisera tous les paramètres par défaut.

La connexion Bluetooth ne fonctionne pas, que faire ?

Assurez-vous que le Bluetooth est activé sur votre appareil et que la barre de son est en mode appairage. Si elle ne se connecte toujours pas, essayez de désactiver puis de réactiver le Bluetooth sur votre appareil.

Comment activer le mode surround sur la barre de son ?

Pour activer le mode surround, utilisez la télécommande et appuyez sur le bouton 'Surround' ou 'Mode' jusqu'à ce que le mode souhaité soit sélectionné. Vérifiez le manuel pour plus de détails sur les différents modes disponibles.

Y a-t-il une application pour contrôler la barre de son ?

Oui, vous pouvez utiliser l'application YAMAHA MusicCast pour contrôler votre barre de son YAMAHA SRX40A. Téléchargez l'application depuis le store de votre appareil mobile et suivez les instructions pour l'ajouter.

Comment mettre à jour le firmware de la barre de son ?

Connectez la barre de son à Internet via Wi-Fi ou Ethernet, puis accédez au menu des paramètres dans l'application YAMAHA MusicCast pour vérifier les mises à jour disponibles et les installer.

Pourquoi le son sort-il de la télévision et non de la barre de son ?

Vérifiez que la sortie audio de votre télévision est réglée sur la barre de son. Cela peut nécessiter de changer les paramètres audio dans le menu de votre télévision.

La barre de son émet des bruits étranges, que faire ?

Vérifiez que tous les câbles sont bien connectés et en bon état. Si le problème persiste, essayez de débrancher la barre de son pendant quelques minutes, puis rebranchez-la.

MODE D'EMPLOI SRX40A YAMAHA

Informations sur les descriptions de ce guide d'utilisation 5

INTRODUCTION 6

Charactéristiques 6

Confirmation des éléments inclus 11

NOMS DE PIECES ET FONCTIONS 13

Noms des pieces de la barre de son (avant/haut) 13

Noms des pieces de la barre de son (arrière) 15

Noms des touches de la télécommande 16

PREPARATION 19

Preparation 19

Précautions pour les préparatifs 21

Installation du produit 23

Raccordement à un téléviseur 25

Prise du téléviseur à connecter et câbles à utiliser 25

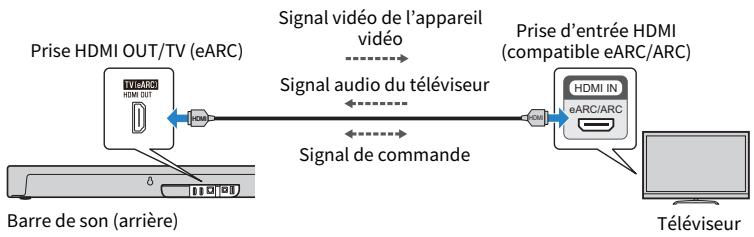

Raccordement à un télévisuer au moyen d'un cable HDMI (en vente dans le commerce) 27

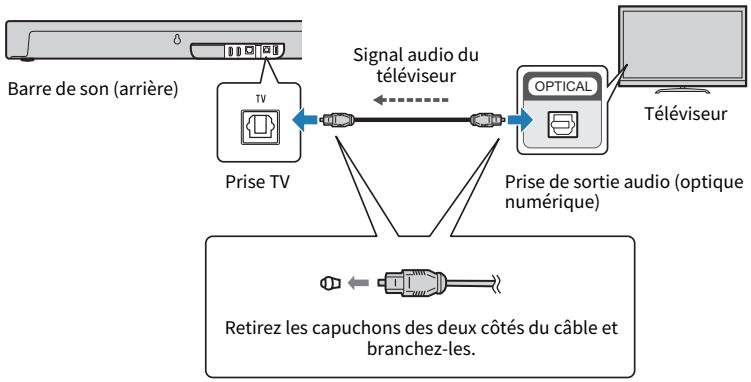

Raccordement à un téléviseur en utilisant uniquement le cable audio optique numérique inclus 29

Connexion d'un apparéil audio-video 30

Connexion d'un appeareil audio-video à la barre de son 30

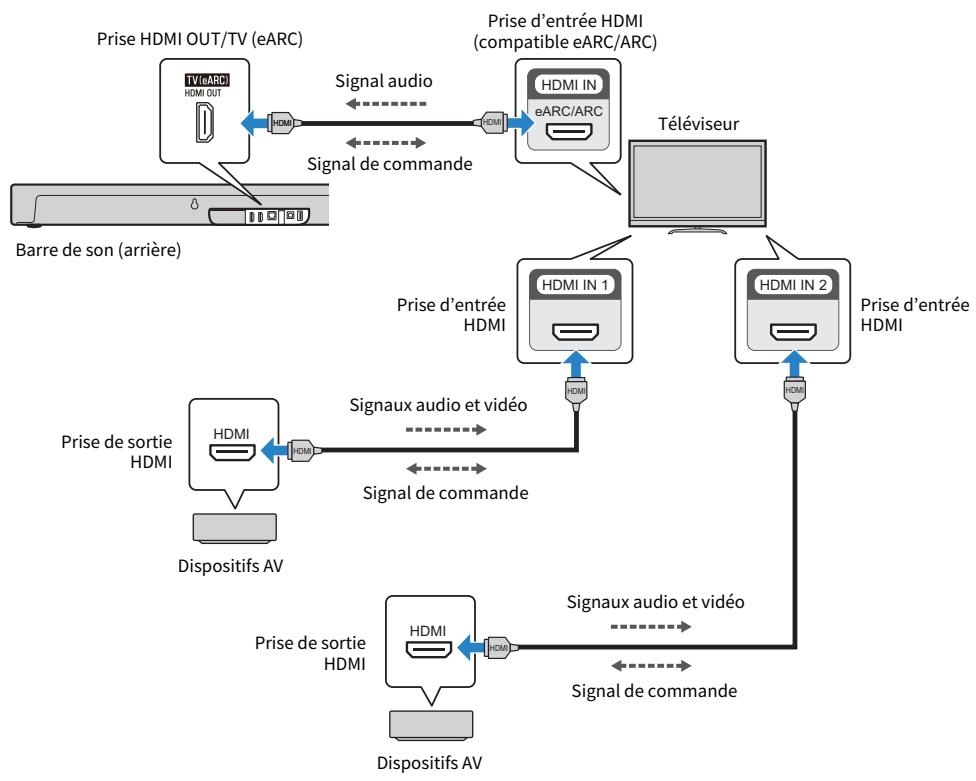

Raccordement d'un appeareil audio-video à la prise d'entrée HDMI du téléviseur 31

Raccordement à l'alimentation 33

Preparation de la télécommande 34

Mise sous et hors tension de la barre de son 35

Connexion à un réseau 36

Fonctions réseau 36

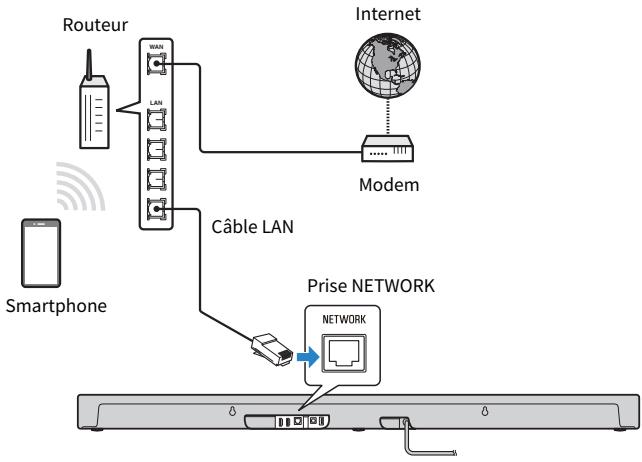

Connexion à un réseau en utilisant un cable de réseau (connexion filaire) 37

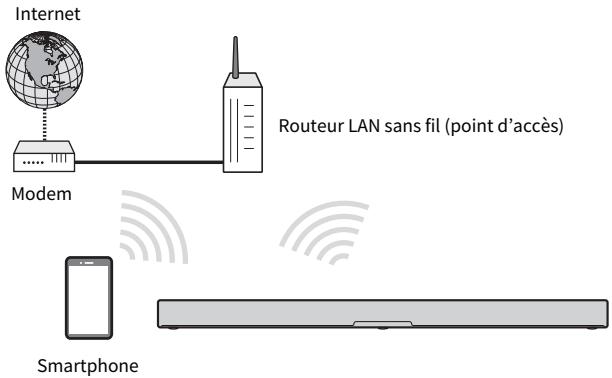

Connexion sans fil à un réseau (connexion sans fil) 38

Connexion d'un caisson de graves 40

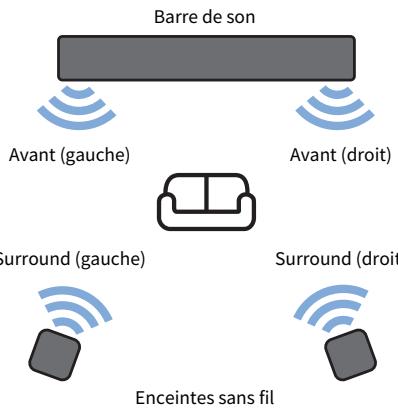

Connexion des enceintes sans fil 41

LECTURE

42

Contrôle de base pendant la lecture 42

Réglage du son selon vos préférences 44

Fonctions audio de ce produit 44

Lecture surround 46

Lecture stereo 47

Réglage du volume du caisson de graves 48

Lecture claire des voix humaines (CLEAR VOICE) 49

Profiter de sons graves riches (BASS EXT) 50

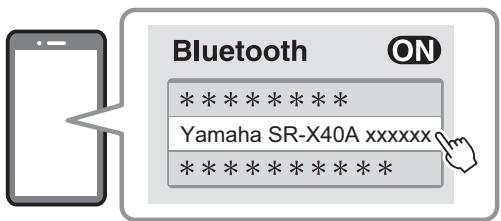

Écoute de l'audio depuis un dispositif Bluetooth® 51

Lecture de musique au moyen de Sound Bar Controller 53

Services de streaming 53

Écoute de musique avec AirPlay 2 54

FONCTIONNALITÉS SUPPLEMENTAIRES 55

Changement de la luminosité des témoins 55

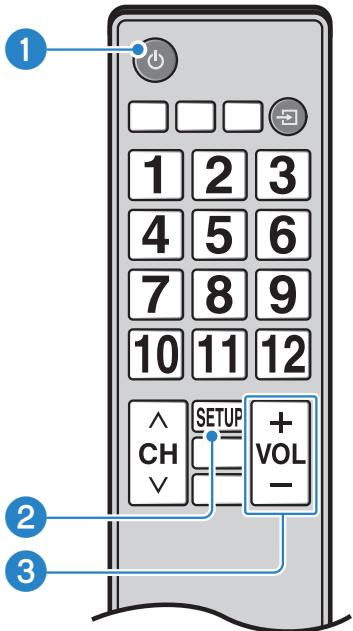

Utilisation de la télécommande d'un téléviseur pour contrôler la barre de son (Contrôle HDMI) 56

Affichage du type de signal audio et des réglages pour les fonctions 57

Commande de la barre de son au moyen de l'application pour smartphone (Sound Bar Controller) 59

Contrôle de la barre de son par commandes vocales (Amazon Alexa) 60

CONFIGURATION 62

Activation/désactivation de la fonction de contrôle HDMI 62

Changement de la destination de la sortie audio HDMI 63

Activation/désactivation de la fonction de veille automatique 64

Activation/désactivation de la fonction Verrouillage infant 65

Activation/désactivation de la fonction de veille réseau 66

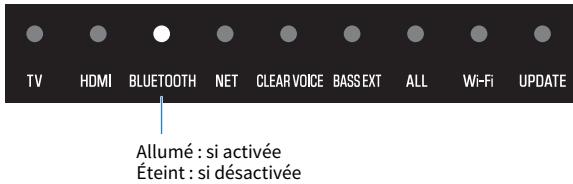

Activation/désactivation de la fonction Bluetooth 67

Activation/désactivation de la fonction sans fil (Wi-Fi) 68

Réglage du niveau de compression de la portée dynamique 69

Mise à jour du microprogramme de ce produit 71

Réglage du format de signal HDMI 72

Réinitialisation de la barre de son 73

GUIDE DE DÉPANNAGE 74

Vérifiez d'abord les points suivants en cas de problème 74
En cas de problème : Puissance ou fonctionnalité globale 75
En cas de problème : Audio 85
En cas de problème : Bluetooth® 91
En cas de problème : Réseau 93
En cas de problème : Application 100
Comment réduire la consommation en veille 101

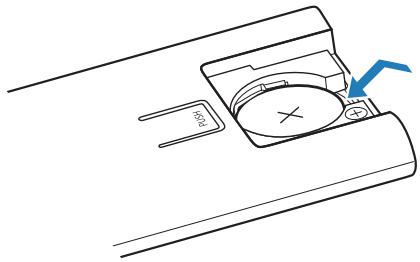

Comment remplacer la pile de la télécommande 102
Réinitialisation de la barre de son 105

CHARACTERISTIQUES TECHNIQUES 106

Caracteristiques techniques de ce produit 106
Formats des signaux video audio HDMI pris en charge 109
Formats des signaux audio numériques pris en charge 111
Listedesaffichages detémoins 112

ANNEXE 115

Marques commerciales 115
ListedescentredeSAV 117

À PROPOS DE CE GUIDE D'UTILISATION

Informations sur les descriptions de ce guideline d'utilisation

• Ce Guide d'utilisation employe les termes d'advertisement suivants pour les informations importantes.

AVERTISSEMENT

Ce contenu indique « un risque de blessures graves ou de mort »

ATTENTION

Ce contenu indique « un risque de blessures »

·AVIS

Indique des points à observer afin d'empêcher la panne, le dommage ou le dysfonctionnement du produit et la perte des données, ainsi qu'avin de protégger l'environnement.

·NOTE

Indique des remarques sur les instructions, les restrictions de fonction et des informations supplémentaires qui pourraient s'avérer utiles.

• Les illustrations et les captures d'écran figurant dans ce Guide d'utilisation seront uniquement à expliciter les instructions.
• Les noms de société et les noms de produit mentionnés dans ce Guide d'utilisation sont des marques commerciales ou des marques déposées de leurs sociétés respectives.
• « Smartphone » fait à la fois référence à des smartphones et des tablettes divers. Au besoin, le type de dispositif est spécifique dans les explications.
• Ce Guide d'utilisation décrit principalement les opérations réalisables avec la télécommande incluse.
• Un [Tag de recherche] est un mot-clé pour les recherches. Il sert de lien entre le Guide de démarriage rapide et le Mode d'emploi.

NOTE

Une Brochure sur la Scurité* et un Guide de démarrage rapide sont inclus avec ce produit. Voir en premier la Brochure sur la Scurité. * Une Brochure sur la Scurité n'est pas incluse avec le cadre de ce produit pour la Chine continentale. Voir en premier les consignes de securité au dos du Guide de démarrage rapide.

INTRODUCTION

Caracteristiques

Ce produit est un système d'enceintes en forme de barre pour votre téléviseur qui vous permet de profiter facilement du son surround sur le téléviseur avec une grande sensation de présence.

En connectant le produit à Internet, la lecture audio depuis les services de streaming et l'utilisation de l'assistant vocal « Amazon Alexa » sont également disponibles.

De plus, ce produit est compatible avec « TRUE X SURROUND » qui fournit un verifiable son surround en utilisant les enceintes sans fil comme enceintes surround pour le produit.

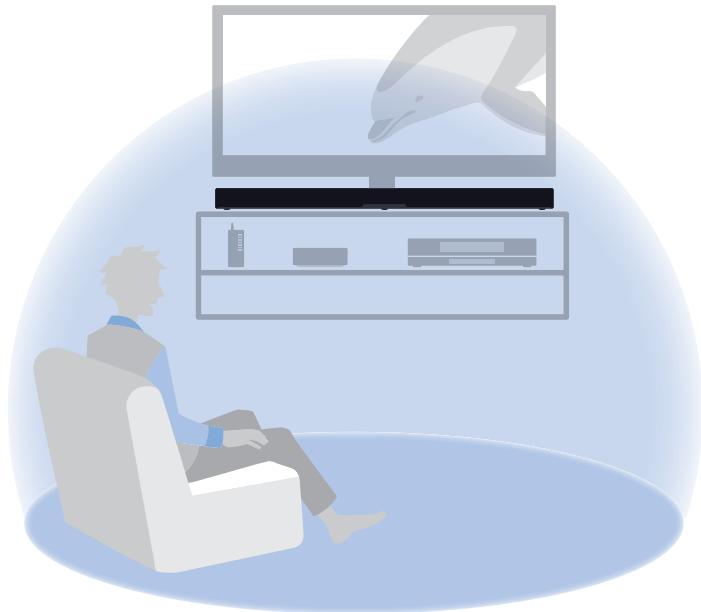

Obtention d'un son surround par une simple connexion à un téléviseur

Les « enceintes en hauteur » intégrées sur le dessus de la barre de son, qui sont conçues exclusivement pour ajouter une dimension verticale au son, coupées à la technologie audio basée sur object « Dolby Atmos », permettent de reproductive virtuellement le son non seulement dans le sens horizontal, mais également depuis différentes hauteurs. Cela apporte une immensité au son qui semble envelopper tout votre corps, et multiplie la sensation d'être immergé dans les universés cinematographique, télévisuel et musical.

Liens connexes

« Lecture surround » (p.46)

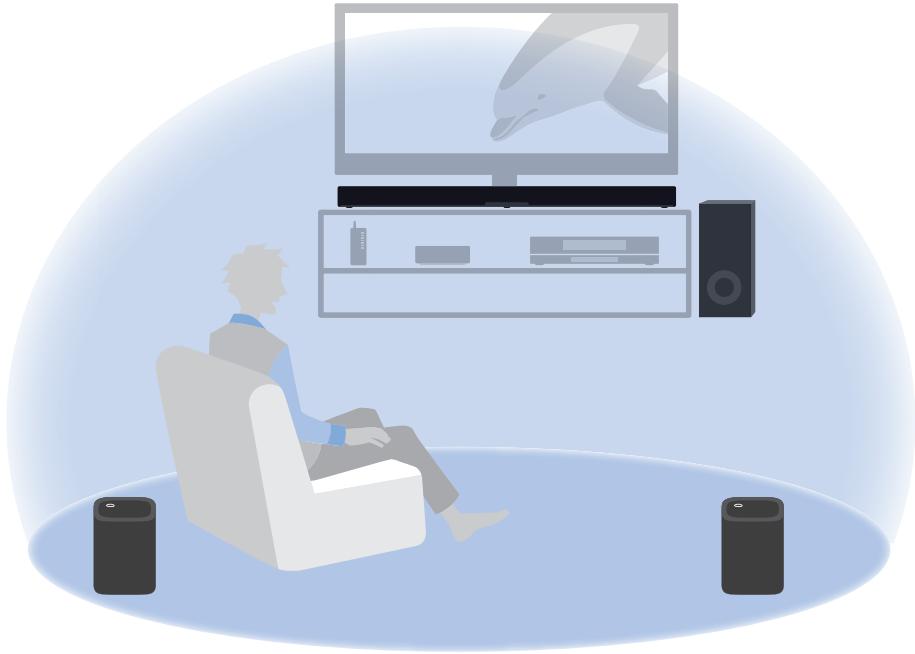

Fournir un son surround réel grâce à la fonction TRUE X SURROUND

La fonction TRUE X SURROUND fournit un son surround réel simplement grâce à des enceintes sans fil compatibles TRUE X SURROUND utilisées comme enceintes surround pour la barre de son.

Lors de la lecture audio dans le mode ALL de la fonction TRUE X SURROUND, le même contenu audio est produit par la barre de son et les enceintes sans fil. Ce mode se revèle pratique pour dire une musique de fond dans une grande piece.

Pour plus d'informations, reportez-vous au Guide de connexion et d'utilisation TRUE X SURROUND.

https://manual.yamaha.com/av/truexsur/

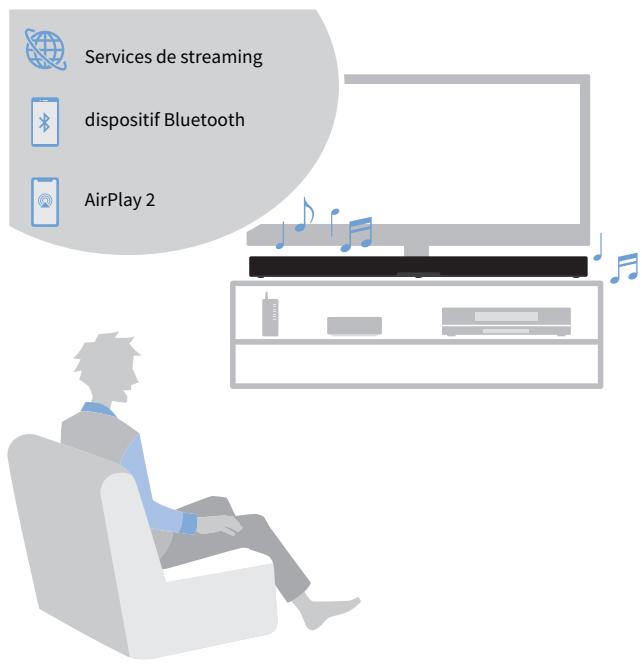

Lecture facile de contenu audio depuis des services de streaming ou un dispositif Bluetooth

Liens connexes

• « Services de streaming » (p.53)
• « Écoute de l'audio depuis un dispositif Bluetooth® » (p.51)
• « Écoute de musique avec AirPlay 2 » (p.54)

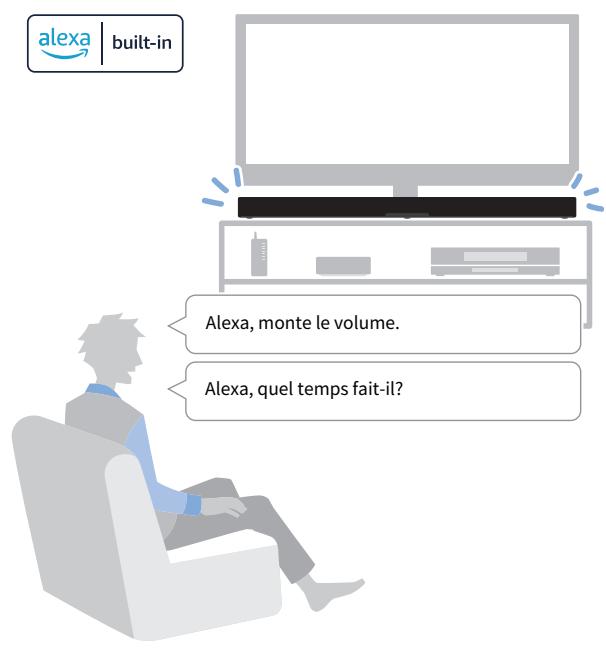

Amazon Alexa intégré

Liens connexes

« Contrôle de la barre de son par commandes vocales (Amazon Alexa) » (p.60)

- Configurer le son en fonction de la situation

Clear Voice

Cette fonction met l'accent sur l'image acoustique des voix humaines, comme les dialogues et la narration au sein du signal audio, et accentue les voix sans modifier le volume global ou l'individualité du son. Seules les voix humaines sont plus faciles à entendre, ce qui donne une impression claire de localisation des voix humaines.

• « Lecture claire des voix humaines (CLEAR VOICE) » (p.49)

Cette fonction se concentre sur l'image acoustique de la partie grave et améliore le son des graves. Elle vous permet d'éçouter des graves riches avec une forte présence en ajustant l'image acoustique globale du son grave sans perturber l'équilibre de l'ensemble du son.

• « Profiter de sons graves riches (BASS EXT) » (p.50)

■ Plusieurs méthodes de contrôle pour s'adapter à différentes situations d'utilisation

En plus des commandes de la barre de son et de la télécommande incluse, la télécommande du téléviseur, l'application pour smartphone dédiée « Sound Bar Controller » ou « Amazon Alexa » peuvent également être utilisées pour commander la barre de son.

eARC/ARC (Audio Return Channel) et fonction de contrôle HDMI

Un téléviseur compatible avec la fonction de contrôle HDMI permet de contrôler les fonctions de base de la barre de son avec la télécommande du téléviseur. Un téléviseur compatible eARC/ARC (Audio Return Channel) peut être connecté à la barre de son au moyen d'un seul cable HDMI.

• « Raccordement à un téléviseur au moyen d'un cable HDMI (en vente dans le commerce) » (p.27)
• « Utilisation de la télécommande d'un télévisuer pour contrôle la barre de son (Contrôle HDMI) » (p.56)

Application pour smartphone dédiée : « Sound Bar Controller »

Cette application sert à configurer les réglages permettant de connecter la barre de son à un réseau. De plus, elle vous permet de contrôler la barre de son avec votre smartphone ou de dire les fichiers audio stockés sur votre smartphone.

• « Connexion sans fil à un réseau (connexion sans fil) » (p.38)
• « Commande de la barre de son au moyen de l'application pour smartphone (Sound Bar Controller) » (p.59)

Confirmation des éléments inclus

Les éléments suivants sont inclus avec ce produit. Assurez-vous qu'aucun des éléments inclus ne manque.

■ Principaux apparéils

• Barre de son (SR-X40A)

Accessoires

• Telecommande

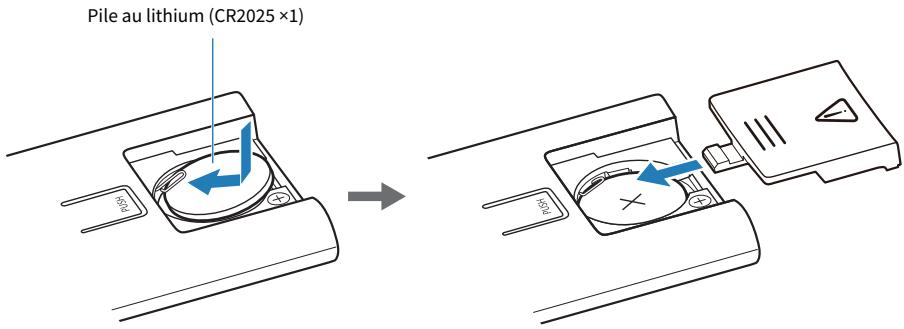

• Une pile au lithium (CR2025) a déjà été insérée dans la télécommande.

Cordon d'alimentation

Cable audio optique numérique

• Entretoises (x2)

* Autiliser lors de la fixation de la barre de son a un mur.

• Gabarit de fixation

* A utiliser lors de la fixation de la barre de son a un mur.

• Guidedemarrage rapide

INTRODUCTION > Confirmation des éléments inclus

Brochure sur la Sécurité

NOTE

Le cable HDMI n'est pas inclus. Si vous prévoyez d'utiliser un cable HDMI pour connecter ce produit, achetez-en un dans le commerce. Choisissez un cable HDMI d'après les fonctions de l'appareil que vous connectez.

NOMS DE PIEÇES ET FONCTIONS

Noms des pièces de la barre de son (avant/haut)

Cette section décrit les noms et les fonctions des pieces sur l'avant et le haut de la barre de son.

1 Bouton d'alimentation

Pour allumer et eteindre la barre de son.

Microphones

Àutiliser lors del'interaction avec Alexa.

AVIS

• N'utilise pas d'aspirateur ni de dépoussièreur sur le microphone lors du nettoyage de la barre de son, sous peine d'endommager les microphones.

3 Commandes

Àutiliser pour contrôler la barre de son.

(Entrée): Sélectionnez une source d'entrée (p.42).

(Microphones actifs/désactifs) : Activez et déactivé les microphones. Alexa ne répond pas lorsque les microphones sont déactivés, même si vous l'appelez. Déactivé les microphones pour protégger la confidentialité. Les microphones sont activés lorsque le symbole est enforcé de nouveau (p.60).

- / + (Volume - / + ) : Pour régler le volume (p.42).

4 Enceintes en hauteur

Enceintes avant
6 Caissons de graves intégrés

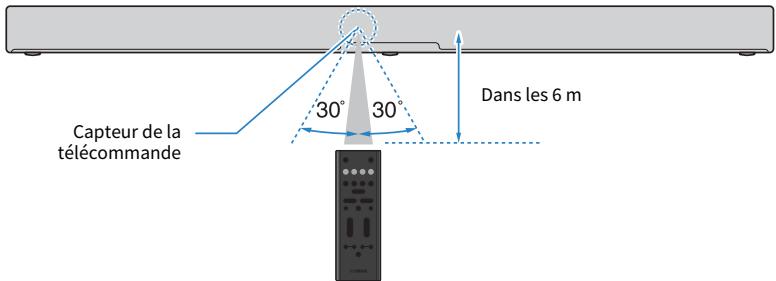

7 Capteur de la télécommande
8 Témoin Alexa

Indique le statut d'Alexa.

9 Témoin de désactivation des microphones

S'allume en rouge lorsque les microphones permettant d'interagir avec Alexa sont désactivés.

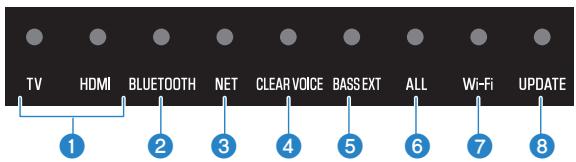

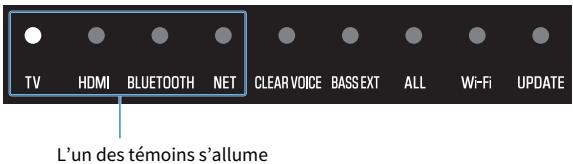

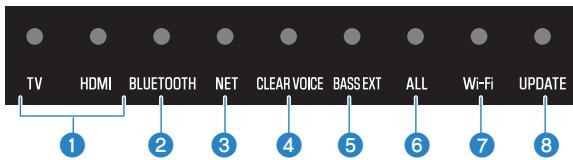

10 Témoins

Les témoins sur la face supérieure clignotent ou s'allument pour indiquer le fonctionnement et le statut du réglage.
Pendant la lecture normale, le statut du réglage est indiqué comme suit:

TV/HDMI/BLUETOOTH/NET : Source d'entrée sélectionné

CLEAR VOICE : Clear Voice

BASS EXT: Accentuation des graves

ALL:modeALL

Wi-Fi: Connexion Wi-Fi

UPDATE:Mise à jour du microprogramme

NOTE

Ce guide d'utilisation a recours aux illustrations suivantes pour montré que les témoins sont éteints, allumés ou clignotants.

Éteint

Allumé

Clignote

NOTE

Pour éviter un fonctionnement intempestif, ne placez rien sur les commandes de la barre de son. L'activation de la fonction Verrouillage infant empêche tout fonctionnement accidentel.
- La luminosité des témoins peut être ajustée en appuyant sur : (Luminosité) de la télécommande.
- Pour plus d'informations sur le mode ALL, reportez-vous au Guide de connexion et d'utilisation TRUE X SURROUND. https://manual.yamaha.com/av/truexsur/

Liens connexes

• « Activation/désactivation de la fonction Verrouillage infant » (p.65)
• « Changement de la luminosité des témoins » (p.55)

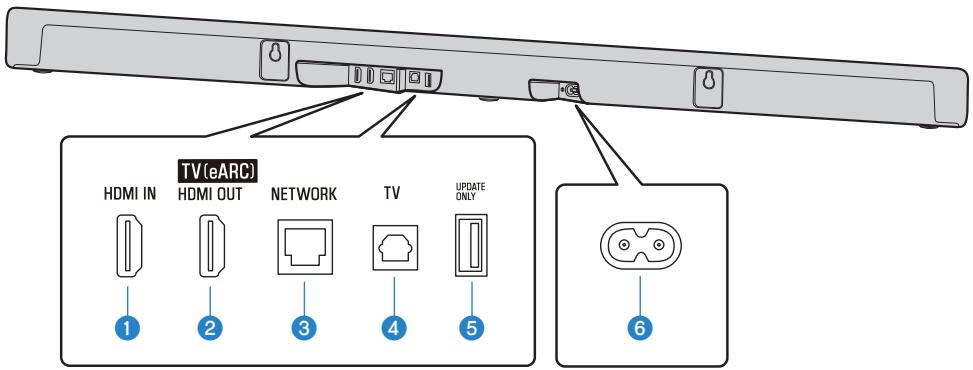

Noms des pieces de la barre de son (arrière)

Cette section déscrit les noms et les fonctions des pièces sur l'arrière de la barre de son.

1 Prise HDMI IN (p.30)
2 Prise HDMI OUT/TV (eARC) (p.27)
3 Prise NETWORK (p.37)
4 Prise d'entree TV (p.25)
5 Prise UPDATE ONLY

Utilisez cette prise pourmettre à jour le micrologiciel de la barre de son.

Pour plus d'informations, reportez-vous au Guide de mise à jour du microprogramme. https://manual.yamaha.com/av/fwupdate/21/sr.ws/

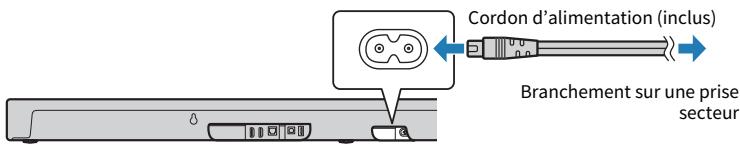

6 Prise d'entrée de l'alimentation CA

Liens connexes

• « Noms des pièces de la barre de son (avant/haut) » (p.13)
• « Noms des touches de la télécommande » (p.16)

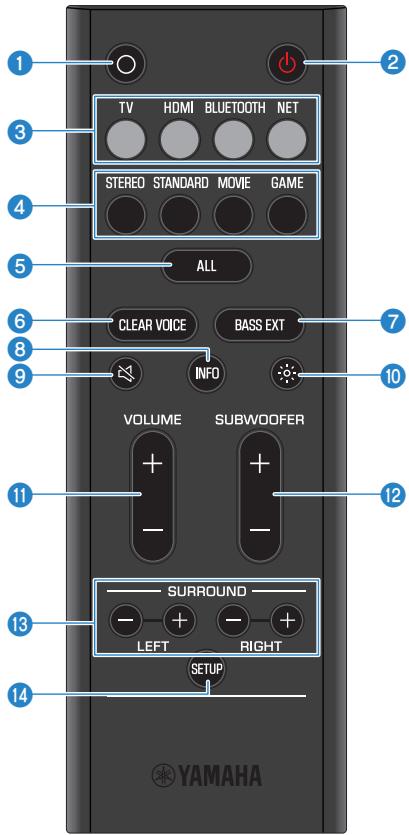

Noms des touches de la télécommande

Cette section déscrit les noms et les fonctions des touches de la télécommande.

Pour allumer et eteindre la barre de son (p.35).

3 Touches des sources d'entrée

Pour selectionner une source d'entree audio (p.42).

• Touche TV: Audio d'un téléviseur
• Touche HDMI : Audio d'un apparéil connecté à la prise d'entrée HDMI
• Touche BLUETOOTH : Audio d'un dispositif Bluetooth
• Touche NET: Audio des services de streaming

4 Touches de mode sonore

Pour basculer sur votre mode sonore préfééré (p.44).

STEREO
STANDARD
MOVIE
GAME

5 Touche ALL

Activez ou désactive le mode ALL.

Pour plus d'informations, reportez-vous au Guide de connexion et d'utilisation TRUE X SURROUND. https://manual.yamaha.com/av/truexsur/

6 Touche CLEAR VOICE

Pour activer ou désactiver la fonction Clear Voice (p.49).

7 Touche BASS EXT

Pour activer ou désactiver la fonction d'accentuation des graves (p.50).

3 Touche INFO

Vérifiez les informations comme le type de signal audio en cours de lecture et les réglages des fonctions de la barre de son (p.57).

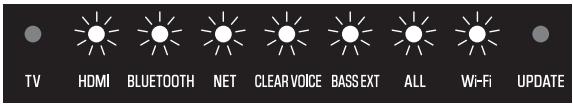

9 Touche (Sourdine)

Pourmettre la sortie audio en sourdine (p.42).Appuyez de nouveau sur cette touche ou appuyez sur VOLUME (+ / - ) pourdésactiverle son.

Pour changer la luminosité des tiemoins de la barre de son (p.55).

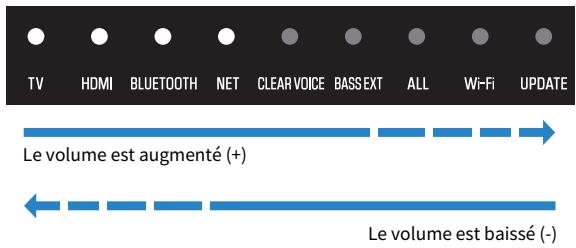

1 Touche VOLUME (+ / - )

Pour régler le volume de la barre de son (p.42).

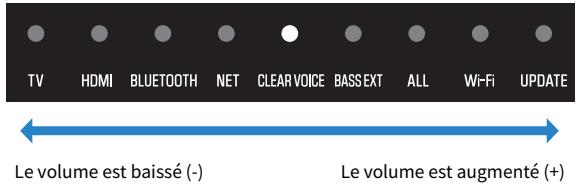

12 Touche SUBWOOFER (+/-)

Cette touche permet de régler le volume du caisson de graves (p.48).

13 Touches SURROUND L/R (+/-)

Réglez le volume de chaque enceinte surround lorsque les enceintes sans fil sont utilisées comme enceintes surround pour la barre de son.

Pour plus d'informations, reportez-vous au Guide de connexion et d'utilisation TRUE X SURROUND. https://manual.yamaha.com/av/truexsur/

14 Touche SETUP

• Utilisée pour connecter le caisson de graves TRUE X SUB 100A (SW-X100A) dédié (vendu séparément) (p.40).
• Utilisé pour enregistrer les enceintes sans fil compatibles avec TRUE X SURROUND (vendues séparément) comme enceintes surround (p.41).

NOTE

Utilisez la télécommande dans le rayon illustré ci-après :

Liens connexes

« Noms des pieces de la barre de son (avant/haut) » (p.13)

PREPARATION

Preparation

Pour lire le son sur ce produit, procedez comme suit :

1 Installes la barre de son.

« Installation du produit » (p.23)

2 Raccordez la barre de son à un téléviseur.

Raccordez la barre de son au téléviseur en utilisant une méthode adaptée au type de prises du téléviseur et aux fonctions à utiliser.

« Prise du téléviseur à connecter et cables à utiliser » (p.25)

« Raccordement à un téléviseur en utilisant uniquement le cable audio optique numérique inclus » (p.29)

« Raccordement à un télévisueur au moyen d'un cable HDMI (en vente dans le commerce) » (p.27)

3 Connectez un apparéil audio-video (sin nécessaire).

« Connexion d'un appareil audio-video à la barre de son » (p.30)

« Raccordement d'un appeareil audio-video à la prise d'entrée HDMI du téléviseur » (p.31)

4 Branchez sur le secteur.

« Raccordement à l'alimentation » (p.33)

5 Préparez la télécommande.

« Préparation de la télécommande » (p.34)

6 Allumez la barre de son.

« Mise sous et hors tension de la barre de son » (p.35)

7 Connectez à un réseau (si nécessaire).

« Fonctions réseau » (p.36)

« Connexion à un réseau en utilisant un cable de réseau (connexion filaire) » (p.37)

« Connexion sans fil à un réseau (connexion sans fil) » (p.38)

8 Connectez un caisson de graves externe (si nécessaire).

« Connexion d'un caisson de graves » (p.40)

9 Connectez les enceintes sans fil (si nécessaire).

« Connexion des enceintes sans fil » (p.41)

Pour plus d'informations, reportez-vous au Guide de connexion et d'utilisation TRUE X SURROUND.

https://manual.yamaha.com/av/truexsur/

Précautions pour les préparatifs

Avant d'installer la barre de son et de raccorder d'autres apparèils, lisez attentivement les précautions suivantes. Veillez à suivre les précautions.

Precautions d'installation

AVERTISSEMENT

Procedez à l'installation comme indiqué dans le Guide d'utilisation. Le non-respect de cette consigne pour provoquer la chute des approails et entrainer des blessures.
- Confirmez que l'installation une fois finie est sure et solide. De plus, proceze periodiquement a des inspections de sécurité. Le non-respect de cette consigne pour provoquer la chute des apparciels et entrainer des blessures.
N'exposez pas le produit à la pluie, ne l'utilisez pas pres d'une source d'eau ou dans un milieu humide et ne posez pas dessus de récipliers (teils que les vases, des bouteilles ou des verres) contenant des liquides qui risqueraient de s'infiltrer par les ouvertures ou de dégouliner. Toute infiltration de liquide tel que de l'eau à l'intérieur du produit risque de provoquer un incendie, des électrocutions ou des dysfonctionnements.
- Ne placez pas d'objets brûlants ou de flammes nues à proximé du produit, au risque de provoquer un incendie.
- N'utilise pas ce produit à proximé d'appareils Médicaux ou au sein d'établissements Médicaux. Les ondes radio transmises par ce produit peuvent affecter les appareils electro-médicaux.

ATTENTION

• Ne placez pas le produit dans une position instable afin d'éviter qu'il ne tombe ou se renverse accidentellement et ne provoque des blessures.
  Lors de l'installation de ce produit, n'obstruez pas les orifices prevus pour la dissipation de la chaleur. Le non-respect de cette consigne risque d'entrainer une retention de chaleur à l'intérieur du produit, susceptible de provoquer un incendie ou des dysfonctionnements.
• Evitez d'être a proximé du produit lors de la survenue d'une catastrophe naturelle telle qu'un tremblement de terre. Compté tenu du risque de renversement ou de chute du produit pouvant entraîner des blessures, pensez à vous éloigner rapidement du produit et à vous refugier dans un lieu s ur.

AVIS

• N'installez pas le produit dans un emplacement où il pourrait enter en contact avec des gaz corrosifs ou de l'air à haute teneur en sel ou être exposé à des fumées ou à des vapeurs excessives. Cela pourrait provoquer des dysfonctionnements.
• N'appuyez pas fortement sur les unités de haut-parleur ou sur la portion recouverte de tissu de ce produit.
• Ne placez aucun objet sensible au magnétisme (tel qu'un disque dur ou une carte magnétique) pres du produit. L'effecteur magnétique de la barre de son peut endommager l'objet ou les données qui y sont enregistrées.
  N'tilse pas ce produit dans un endroit qui devient extrement chaud (en plein soleil ou prs d'un chiffage, par exemple) ou extrement froid, ou bien dans un endroit soumis a des poussieres ou des vibrations excessives. Le non-respect de cette consigne pourrait provoquer la deformation du panneau du produit, le dysfonctionnement de ses composants internes ou l'instabilite de son fonctionnement.
  Si you utilise une fonction sans fil, evitez d'installer ce produit a proximate de parois métalliques ou de bureaux en métal, de fours à micro-ondes ou d'autres dispositifs de réseau sans fil. Les obstructions pourraient raccourcir la distance de transmission.

Précautions pour les connexions

AVERTISSEMENT

Assurez-vous d'utiliser ce produit avec la tension d'alimentation qui y est imprimée. Le non-respect de cette procEDURE risque d'entrainer un incendie, des chocs électriques ou des dysfonctionnements.
Veilze a utilise le cordon d'alimentation fournir. Evitez de recourir a des cordons d'alimentation fournis avec d'autres apparheils. Le non-respect de cette procedure risque d'entraîner un incendie, des chocs électriques ou des dysfonctionnements.
N'essayez jamais de retirer ou d'insérer une fiche électrique avec les mains mouillées. Ne manipulez pas ce produit en ayant les mains mouillées. Le non-respect de cette procédure risque d'entrainer les chocs électriques ou des dysfonctionnements.
- En cas de risque d'impact de foudre à proximé de l'appareil, évitez de toucher la fiche d'alimentation. Le non-respect de cette consigne peut entraîner des chocs électriques.
Lors de I'installation du produit, assurez-vous que la prise secteur que vous utilisez est facilement accessible. En cas de probleme ou de dysfonctionnement, d'activez immediatement l'interrupteur d'alimentation et retireze la fiche de la prise secteur. Meme lorsque I'interrupteur d'alimentation est en position desactivee, le produit n'est pas disconnected de la source d'électricité tant que le cordon d'alimentation reste branché à la prise murale.
- Si vous prévoyez de ne pas utiliser le produit pendant une longue période de temps, assurez-vous de retarder la fiche d'alimentation de la prise secteur. Le non-respect de cette consigne peut entraîner un incendie ou des dysfonctionnements.
Vérifiez périodiquement l'etat de la prise électrique, dépoussiérez-la et nettoyez-la en prénant soin de retarder toutes les impuretés qui pouraient s'y accumuler. Le non-respect de cette consigne peut entraîner un incendie ou des chocs électriques.

ATTENTION

• N'utilisez pas une prise secteur dans laquelle la fiche d'alimentation ne peut pas s'insérer fermement. Le non-respect de cette consigne peut entrainer un incendie, des chocs électriques ou des brûlures.
  Lorsque you debranche la fiche d'alimentation, tenez toujours la fiche elle-même, pas le cordon. Si vous tirez sur le cordon, vous risquez de l'endommager et de provoquer des chocs électriques ou un incendie.
• Introduisez complètement la fiche d'alimentation dans la prise secteur. L'utilisation du produit alors que la fiche d'alimentation n'est pas complètement insérée dans la prise peut entraîner une accumulation de poussière sur la fiche et provoquer un incendie ou des brûlures.

AVIS

• En cas de connexion d'appareils externes, assurez-vous de dire attentivement le Guide d'utilisation de l'appareil concerné et raccordez-le conformément aux instructions fournies. La non-conformité aux instructions de manipulation peut provoquer le dysfonctionnement de l'appareil.
• Ne raccordez pas ce produit à des appareils industriels. Ce produit a été concu pour être raccordé à des appareils grand public. Le raccordement à un produit pour usage industriel pourrait provoquer le dysfonctionnement du produit.

Installation du produit

• Avant d'installer la barre de son, lisez attentivement les précautions suivantes.

一 Précautions pour les préparats (p.21)

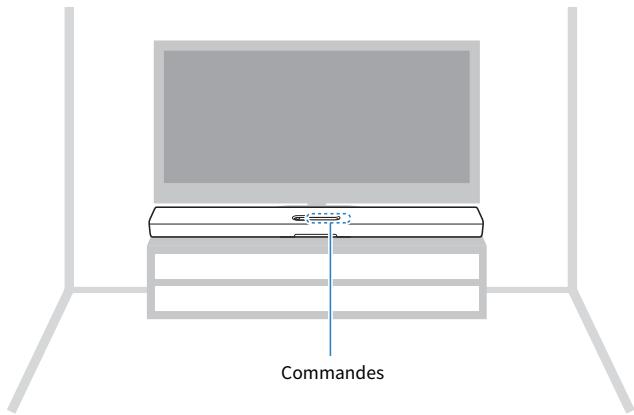

Installez la barre de son comme illustré ci-après.

AVIS

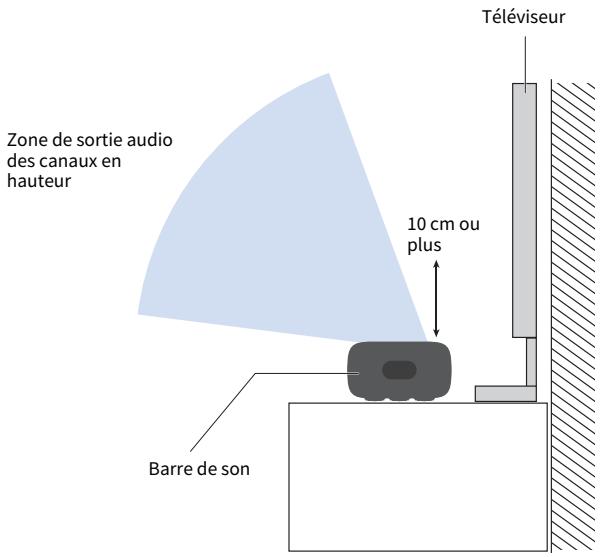

Laissez un espace d'au moins 10 cm au-dessus, 10 cm sur la gauche et la droite, et 10 cm derriere la barre de son pour permettre la dissipation de la chaleur.
Le haut de la barre de son est équé d'enceintes en hauteur intégrées qui restituent le son des canaux en hauteur. Un espace d'au moins 1cm au-dessus de la barre de son garantit une reproduction non obstruée des canaux en hauteur. Vous bénéficiées ainsi du meilleur champ sonore surround possible.

NOTE

La barre de son peut également être montée sur un mur. Pour une installation correcte de la barre de son sur un mur, veilliez à la confier au revendeur auprès duquel vous avons acheté l'appareil ou à un installer dont le personnel de service est qualifié. Pour de plus amples informations, visitez le site Web suivant.

https://manual.yamaha.com/av/sb/wallmount/srx40a_x50a/

Étapes suivantes

Raccordement à un téléviseur :

• « Prise du télévisuer à connecter et câbles à utiliser » (p.25)
  « Raccordement à un télévisueur au moyen d'un cable HDMI (en vente dans le commerce) » (p.27)
  « Raccordement à un télévisuer en utilisant uniquement le cable audio optique numérique inclus » (p.29)

Raccordement à un téléviseur

Prise du téléviseur à connecter et cables à utiliser

Pour utiliser pleinement les fonctions de la barre de son, connectez le téléviseur et la barre de son avec un cable HDMI.

Ce produit n'est pas vendu avec un cable HDMI. Prévoyez un cable HDMI en vente dans le commerce compatible avec les fonctions de l'appareil auquel vous souhaitez vous connecter. (Voir ci-dessous.)

Lorsque vous connectez une prise d'entrée HDMI non compatible ARC, connectez également le cable audio optique numérique inclus.

Cable(s) à utiliser

Câble HDMI (en vente dans le commerce)

Lors de la connexion à une prise d'entrée HDMI non compatible ARC :

Câble audio optique numérique (inclus)

Prise(s) du téléviseur à connecter

Prise d'entrée HDMI

Lors de la connexion à une prise d'entrée HDMI non compatible ARC :

Prise de sortie audio optique numérique

Procedure de connexion

« Raccordement à un télévisuer au moyen d'un cable HDMI (en vente dans le commerce) » (p.27)

■ Fonctions de l'appareil à connecter et cables HDMI compatibles

Connectez le téléviseur et la barre de son au moyen d'un cable HDMI compatible avec les fonctions que vous souhaitez utiliser.

Utilisation de la télécommande d'un téléviseur pour controller la barre de son (fonction de contrôle HDMI)

Un cable HDMI ayant une Specification « HDMI standard » ou supérieure peut être utilisé. Utilisez un cable HDMI compatible ARC si la prise d'entrée HDMI du téléviseur prend en charge ARC.

Réception de signaux audio haute définition (Dolby Atmos, par exemple) en provenance d'un téléviseur compatible eARC sur la barre de son

Utilisez un cable HDMI prénant en charge Ethernet.

Transmission de signaux video haute définition sur le téléviseur depuis un apparéil audio-video connecté à la prise HDMI IN sur la barre de son

Utilisez un cable HDMI prerant en charge la transmission des signaux videoémis par l'appareil audio-video.

• Pour les signaux video 3D et/ou 4K, utilisez un cable HDMI à grande vitesse haut de gamme.
• Pour les signaux video HDR, utilisez un cable HDMI compatible HDR.

En cas de raccordement à un téléviseur en utilisant uniquement le cable audio optique numérique inclus

Si le téléviseur est pourvu d'une prise optique numérique, il peut être connecté en utilisant uniquement le cable audio optique numérique inclus. Utilisez la télécommande incluse pour contrôle la barre de son.

Câble:câble audio optique numérique (inclus)

Prise du téléviseur à connecter : Prise de sortie audio optique numérique

Procedure de connexion

« Raccordement à un télévisuer en utilisant uniquement le cable audio optique numérique inclus » (p.29)

NOTE

ARC is 1'abriation de Aioo Rtrn Channel 出 canal de retour audio. En connectant la prise d'entree HDMI compatible ARC du teliseur a la presie de sortie HMI compatible ARc de la barre de son ou d'un ampli-tuner audio-video via un cable HMI, le son du teliseur peut etre lu sur l'appareil audio-video sans utilise der cable optique.
eARC est l'abréviation de « Enhanced Audio Return Channel», canal de return audio amélioré. Il s'agit d'une extension de la fonctionnalité ARC capable de transmettre des signaux audio haute définition (Dolby Atmos, par exemple) via un téléviseur, qu'ARC ne peut pas transmettre.
Utilizez un cable HDMI à 19 broches avec le logo HDMI grave.
- Utilisez un cable aussi court que possible pour éviter toute dégradation de la qualité du signal.

Raccordement à un télévisueur au moyen d'un cable HDMI (en vente dans le commerce)

• Avant de raccorder des appareils, lisez attentivement les précautions suivantes.

• « Précautions pour les préparatifs » (p.21)

Si un téléviseur est raccordé via un cable HDMI, la barre de son peut être contrôle par la fonction de contrôle HDMI avec la télécommande du téléviseur.

Lors du raccordement à une prise d'entrée HDMI compatible eARC/ARC (Audio Return Channel)

Raccordez au téléviseur au moyen d'un cable HDMI compatible ARC (en vente dans le commerce).

Raccordez un cable HDMI à une prise d'une entrée HDMI compatible avec la fonction Audio Return Channel (étiquetée « eARC » ou « ARC ») du téléviseur.

Le cable HDMI transmet le signal audio du téléviseur et le signal de commande pour commander la barre de son au moyen de la télécommande du téléviseur. De plus, il transmet des signaux video haute définition sur le téléviseur depuis un appeareil audio-video connecté à la prise HDMI IN de la barre de son.

• Si la barre de son est connectée à une prise d'entrée HDMI compatible eARC sur le téléviseur, des signaux audio haute définition (Dolby Atmos, par exemple) peuvent être transmis à la barre de son. En cas de connexion à une prise d'entrée HDMI compatible eARC sur le téléviseur, utilisez un cable HDMI prénant en charge Ethernet. En cas de connexion à une prise d'entrée HDMI compatible uniquement avec ARC sur le téléviseur, utilisez un cable HDMI compatible ARC.

Câble à utiliser

Câble HDMI (en vente dans le commerce)

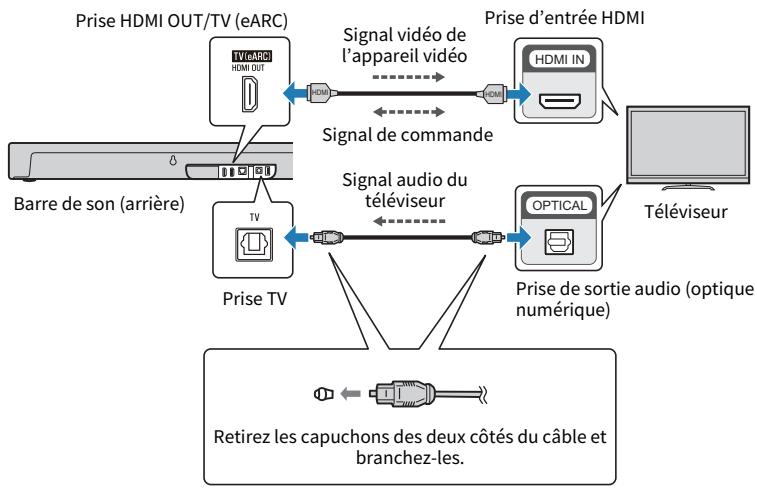

Lors de la connexion à une prise d'entrée HDMI non compatible ARC

Raccordez au télévisuer au moyen d'un cable HDMI (en vente dans le commerce) et du cable audio optique numérique inclus.

Le cable audio optique numérique transmet le signal audio du téléviseur à la barre de son.

Le cable HDMI transmet le signal de commande pour commander la barre de son au moyen de la télécommande du téléviseur (fonction de contrôle HDMI). De plus, il transmet des signaux video haute définition sur le téléviseur depuis un appareil audio-video connecté à la prise HDMI IN de la barre de son.

Câble à utiliser

Câble audio optique numérique (inclus)

Câble HDMI (en vente dans le commerce)

NOTE

ARC is 1 t e i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t
eARC est l'abréviation de « Enhanced Audio Return Channel», canal de return audio amélioré. Il s'agit d'une extension de la fonctionnalité ARC capable de transmettre des signaux audio haute définition (Dolby Atmos, par exemple) via un téléviseur, qu'ARC ne peut pas transmettre.
Lorsque you utilisez la fonction ARC ou la fonction de contrôle HDMI, activez la fonction de contrôle HDMI de la barre de son. Reglages par defaut: Activé
Utilisez un cable HDMI à 19 broches avec le logo HDMI grave.
- Utilisez un cable aussi court que possible pour éviter toute dégradation de la qualité du signal.
Lorsque you raccordez un apparilel audio-video a la prise HDMI IN de la barre de son, pour connecter le téléviseur et la barre de son, utilisez un cable HDMI prenant en charge la transmission des signaux video émis par cet apparilel audio-video.

• Pour les signaux video 3D et/ou 4K, utilisez un cable HDMI à grande vitesse haut de gamme.
• Pour les signaux videoHDR, utilisez un cable HDMI compatible HDR.

Étapes suivantes

• Si vous connectez un apparéil audio-video :

• « Connexion d'un appareil audio-video à la barre de son » (p.30)
  « Raccordement d'un appeareil audio-video à la prise d'entrée HDMI du téléviseur » (p.31)

• Si vous ne connectez pas d'appareil audio-video:

« Raccordement à l'alimentation » (p.33)

Liens connexes

« Activation/désactivation de la fonction de contrôle HDMI » (p.62)

Raccordement à un téléviseur en utilisant uniquement le cable audio optique numérique inclus

• Avant de raccorder des appareils, lisez attentivement les précautions suivantes.

Précautions pour les préparatifs (p.21)

Raccordez au téléviseur au moyen du cable audio optique numérique inclus.

Le cable audio optique numérique transmet le signal audio du téléviseur à la barre de son.

Câble à utiliser

Câble audio optique numérique (inclus)

Étapes suivantes

• « Raccordement à l'alimentation » (p.33)

Connexion d'un apparéil audio-video

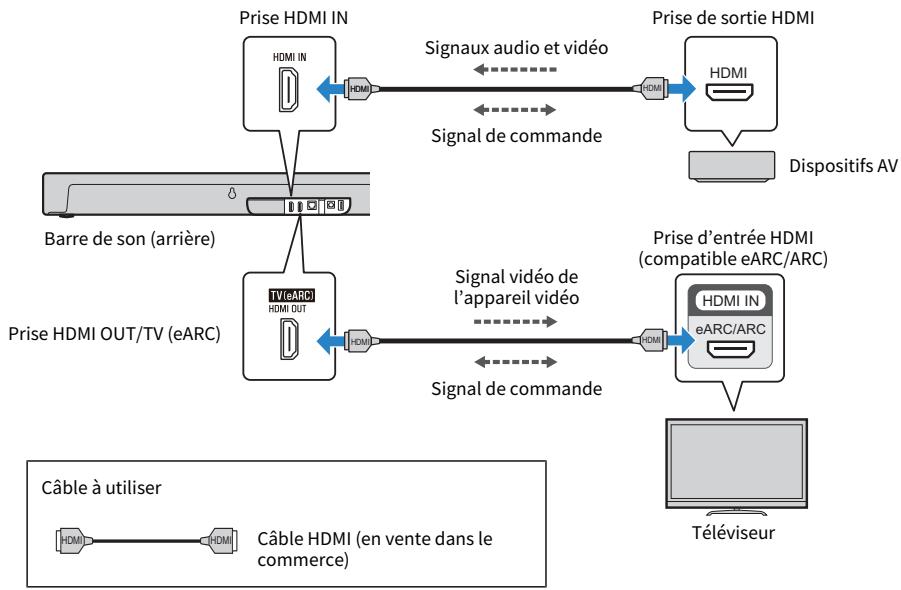

Connexion d'un apparéil audio-video à la barre de son

• Avant de raccorder des appareils, lisez attentivement les précautions suivantes.

« Précautions pour les préparats » (p.21)

Connectez des appareils audio-video (tels que des lecteurs BD/DVD et des écodeurs) à la barre de son au moyen d'un cable HDMI (en vente dans le commerce).

NOTE

• Pour lire le son d'un apparéil audio-video via la barre de son, réglez les sources d'entrée comme suit :
• Source d'entrée de la barre de son : HDMI
• Une fois la fonction Contrôle HDMI activée sur la barre de son, le contenu video et audio des apparciels audio-video peut être émis depuis le téléviseur même lorsque la barre de son est étée (transmission du signal HDMI). Régliages par défaut: Activé
  Utilisez un cable HDMI à 19 broches avec le logo HDMI grave.
• Utilisez un cable aussi court que possible pour éviter toute dégradation de la qualité du signal.

• Pour connecter la barre de son et le téléviseur, et pour connecter la barre de son et l'appareil audio-video, utilisez des cables HDMI qui prennet en charge la transmission des signaux video émis par l'appareil audio-video.

• Pour les signaux video 3D et/ou 4K, utilisez un cable HDMI à grande vitesse haut de gamme.

• Pour les signaux video HDR, utilisez un cable HDMI compatible HDR.

Étapes suivantes

• « Raccordement à l'alimentation » (p.33)

Liens connexes

« Activation/désactivation de la fonction de contrôle HDMI » (p.62)

Raccordement d'un apparéil audio-video à la prise d'entrée HDMI du télévisueur

• Avant de raccorder des appareils, lisez attentivement les précautions suivantes.

« « Précautions pour les préparatifs » (p.21)

Connectez des appareils audio-video (tels que des lecteurs BD/DVD et des écodeurs) au téléviseur au moyen d'un cable HDMI (en vente dans le commerce). Utilisez cette méthode de connexion pour raccorder plusieurs appareils audio-video ou pour les faire basculer sur la lecture au moyen du sélectiond'entrée du téléviseur.

Câble à utiliser
Câble HDMI (en vente dans le commerce)

NOTE

• Pour lire le son d'un apparéil audio-video via la barre de son, réglez les sources d'entrée comme suit :

• Source d'entrée de la barre de son : TV

• Source d'entrée du télévisuer: Appareil audio-video lisant le contenu

• ARC is l'abréviation de « Audio Return Channel», canal de retour audio. En connectant la prise d'entree HDMI compatible ARC du télévisueur à la prise de sortie HDMI compatible ARC de la barre de son ou d'un ampli-tuner audio-video via un cable HDMI, le son du télévisueur peut etre lu sur l'appareil audio-video sans utiliser de cable optique.
  eARC est l'abréviation de « Enhanced Audio Return Channel», canal de return audio amélioré. Il s'agit d'une extension de la fonctionnalité ARC capable de transmettre des signaux audio haute définition (Dolby Atmos, par exemple) via un téléviseur, qu'ARC ne peut pas transmettre.
  Lorsque la barre de son est connectee a une prise d'entree HDMI compatible ARC sur le taveliseur, activez la fonction de controle HDMI de la barre de son. Reglages par defaut: Activé
  Utilisez un cable HDMI à 19 broches avec le logo HDMI grave.

• Utilisez un cable aussi court que possible pour éviter toute dégradation de la qualité du signal.
• Pour utiliser la fonction eARC ou eARC, utilisez un cable HDMI compatible eARC/eARC, comme un cable HDMI à grande vitesse prénant en charge Ethernet.

• Pour connecter le téléviseur et l'appareil audio-video, utilisez un cable HDMI prenant en charge la transmission des signaux video émis par l'appareil audio-video.

• Pour les signaux video 3D et/ou 4K, utilisez un cable HDMI à grande vitesse haut de gamme.

• Pour les signaux videoi HDR, utilisez un cable HDMI compatible HDR.

• Selon votre télévisueur, les signaux audio haute définition (Dolby Atmos, etc.) reçus de l'appareil audio-video peuvent être convertis en d'autres signaux audio et transmis. Pour reproductive un son qui tire le meilleur parti des caractéristiques des signaux audio émis par l'apparil audio-video, raccordez-le à la prise HDMI IN de la barre de son.

Étapes suivantes

« Raccordement à l'alimentation » (p.33)

Liens connexes

« Activation/désactivation de la fonction de contrôle HDMI » (p.62)

Raccordement à l'alimentation

Après avoir connecté le téléviser et les apparciels audio-video, branche la barre de son sur le secteur.

Barre de son (arrière)

Après le raccordement à l'alimentation, certains des témoins à l'avant de la barre de son clignotent pendant environ une minute comme suit, puis s'éteignent.

Assurez-vous que les témoins sont étenteints avant d'allumer la barre de son.

Étapes suivantes

• « Préparation de la télécommande » (p.34)

Liens connexes

« Mise sous et hors tension de la barre de son » (p.35)

Préparation de la télécommande

Retirez la languette isolante de la pile avant d'essayer d'utiliser la télécommande.

Languette isolante de la pile

Liens connexes

« Remplacement de la pile de la télécommande » (p.103)

Mise sous et hors tension de la barre de son

Pour allumer et teindre la barre de son.

1 Appuyez sur la touche (alimentation) de la télécommande.

Une pression sur cette touche permet d'allumer et d'etreindre la barre de son.

Lorsque la barre de son est mise sous tension, tous les témoins à l'avant de la barre de son s'allument, puis certains témoins restent allumés pour indiquer le statut du réglage (affichage normal).

Lorsque la barre de son est mise hors tension, les témoin s'éteignent.

NOTE

Après le raccordement à l'alimentation, certains des témoins à l'avant de la barre de son clignotent pendant environ une minute comme suit, puis s'éteignent.

Assurez-vous que les témoins s'éteignent avant d'allumer la barre de son.

Étapes suivantes (au besoin)

• Connexion de la barre de son à un réseau :

• « Fonctions réseau » (p.36)

• « Connexion à un réseau en utilisant un cable de réseau (connexion filaire) » (p.37)

• « Connexion sans fil à un réseau (connexion sans fil) » (p.38)

• Connexion du caisson de graves SW-X100A (vendu séparation) :

• « Connexion d'un caisson de graves » (p.40)
• Connexion des enceintes sans fil WS-X3A/WS-X2A/WS-X1A (vendues séparément) :
• « Connexion des enceintes sans fil » (p.41)

Connexion à un réseau

Fonctions réseau

Si la barre de son est connectée à un réseau, les fonctions sur réseau suivantes sont disponibles.

• Divers services de streaming
• Amazon Alexa
• Lecture avec AirPlay
• Contrôle de la barre de son au moyen de l'application

La barre de son prend en charge les connexions câblées et sans fil. Connectez la barre de son à un réseau par une méthode de connexion filaire ou sans fil selon votre environnement réseau.

• « Connexion à un réseau en utilisant un cable de réseau (connexion filaire) » (p.37)
• « Connexion sans fil à un réseau (connexion sans fil) » (p.38)

AVIS

• Ne connectez pas ce produit directement à un Wi-Fi public et/ou à un service Internet. Connectez ce produit à Internet uniquement via un routeur protégé par un mot de passé fort. Consultez le fabricant de votre routeur pour obtenir des informations sur les autres pratiques en matière de sécurité.

NOTE

• La barre de son ne peut pas être connectée à un réseau nécessitant une configuration manuelle. Connectez la barre de son à un routeur compatible DHCP.
  L'application pour smartphone dédiée « Sound Bar Controller » est nécessaire pour configurer les réglages de connexion sans fil.
• Amazon Alexa et les services de streaming ne sont fournis que dans certaines zones. Amazon Alexa et les services de streaming peuvent ne pas etre disponibles dans certains pays ou regions ou le produit est utilise.

Liens connexes

• « Services de streaming » (p.53)
• « Contrôle de la barre de son par commandes vocales (Amazon Alexa) » (p.60)

Connexion à un réseau en utilisant un cable de réseau (connexion filaire)

Connectez la barre de son à un routeur via un cable LAN en vente dans le commerce (un cable STP droit CAT-5 ou supérieur). La connexion filaire est à présent terminée.

AVIS

• Ne connectez pas ce produit directement à un Wi-Fi public et/ou à un service Internet. Connectez ce produit à Internet uniquement via un routre protégé par un mot de passé fort. Consultez le fabricant de votre réseau pour obtenir des informations sur les dernières pratiques en matière de sécurité.

Connexion sans fil à un réseau (connexion sans fil)

Connectez-vous à un routeur LAN sans fil (point d'accès) pour utiliser un réseau. Configurez les réglages de la connexion sans fil au moyen de l'application pour smartphone dédiée « Sound Bar Controller »

[Tag de recherche]#Q02 Réseau

AVIS

• Ne connectez pas ce produit directement à un Wi-Fi public et/ou à un service Internet. Connectez ce produit à Internet uniquement via un routur protégé par un mot de passé fort. Consultez le fabricant de votre routur pour obtenir des informations sur les autres pratiques en matière de sécurité.

NOTE

• La barre de son ne peut pas être connectée à un routeur LAN sans fil (point d'accès) s'ils sont éloignés l'un de l'autre. Le cas échéant, installez la barre de son et le routeur LAN sans fil (point d'accès) à proximé l'un de l'autre.
• Confirmez que votre smartphone est connecté à votre routeur domestique avant de commencer.
• L'affichage peut être différent de l'exemple selon le smartphone utilisé.
• Les écans et les noms de menu de l'application Sound Bar Controller sont susceptibles d'être modifiés sans préavis.

1 Installez l'application Sound Bar Controller sur votre smartphone et ouvrez-la.

Recherche « Sound Bar Controller » sur l'App Store ou Google Play et installez-la sur le dispositif mobile.

2 Suivez les instructions à l'écran de l'application pour la configuration.

En cas de connexion à un réseau sans fil, le témoin Wi-Fi sur la barre de son s'allume.

Lorsque la barre de son est connectee à un réseau pour la première fois après l'achat, son microprogramme est mis à jour à la derniere version.

Une fois les paramètres de connexion réseau configurés, configurez Amazon Alexa. Suivez les instructions à l'écran de l'application pour la configuration. Vous pouvez également la configurer ultérieurement dans « Paramètres Amazon Alexa » dans l'application.

Liens connexes

• «Commande de la barre de son au moyen de l'application pour smartphone (Sound Bar Controller)» (p.59)
• « Contrôle de la barre de son par commandes vocales (Amazon Alexa) » (p.60)

Connexion d'un caisson de graves

En connectant le caisson de graves TRUE X SUB 100A (SW-X100A) dédié (vendu séparément), vous pouvez profiter d'un son plus profund.

NOTE

Reportez-vous également au mode d'emploi du SW-X100A pour plus d'informations sur la maniere d'utiliser le SW-X100A.

1 Installez un caisson de graves dans la pierce et branchez le cordon d'alimentation du caisson de graves dans une prise secteur.

Le témoin CONNECT sur le caisson de graves clignote rapidement.

Si le témoin CONNECT clignote lentement, maintenez enforcé SETUP à l'arrête du caisson de graves pendant au moins cinq secondes.

2 Allumez la barre de son.

3 Maintenez enforcé SETUP sur la télécommande de la barre de son pendant au moins cinq secondes.

Une fois la connexion établie, le témoin CONNECT à l'arrête du caisson de graves s'allume.

NOTE

Le volume du caisson de graves connecté peut etre regle avec SUBWOOFER (+ / - ) sur la telecommande de la barre de son.
- Appuyez sur INFO sur la télécommande de la barre de son pour vérifier l'etat de connexion du caisson de graves.

Liens connexes

« Affichage du type de signal audio et des réglages pour les fonctions » (p.57)

Connexion des enceintes sans fil

Pour une lecture surround réaliste avec la fonction TRUE X SURROUND, connectez les enceintes sans fil dédiées (vendues séparément) à la barre de son.

Pour la procédure de connexion des enceintes sans fil, reportez-vous au Guide de connexion et d'utilisation TRUE X SURROUND.

https://manual.yamaha.com/av/truexsur/

NOTE

Pour plus d'informations sur le fonctionnement des enceintes sans fil, reportez-vous également au Mode d'emploi.

LECTURE

Contrôle de base pendant la lecture

Cette section décrit les opérations de contrôle de base disponibles pendant la lecture.

■ Sélection d'une source d'entrée

Appuyez sur l'une des touches de source d'entrée suivantes sur la télécommande.

• Touche TV: Audio d'un téléviseur
• Touche HDMI : Audio d'un apparéil connecté à la prise d'entrée HDMI IN
• Touche BLUETOOTH : Audio d'un dispositif Bluetooth
• Touche NET : Audio des services de streaming

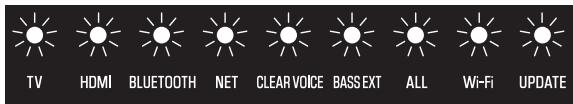

Le témoin situé à l'avant de la barre de son indique la source d'entrée sélectionnée comme suit :

Réglagedu volume

Appuyez sur VOLUME (+/-) de la télécommande pour régler le volume.

Le nombre de témoins allumés change pour indiquer le niveau du volume.

Si le son est émis à la fois par les enceintes du téléviseur et par la barre de son, coupez le son du téléviseur.

LECTURE > Contrôle de base pendant la lecture

Pour couper provisoirement le son de la barre de son, appuyez sur (Sourdine) de la télécommande. Pour réactiver le son, appuyez de nouveau sur (Sourdine) ou appuyez sur VOLUME (+/-).

Pendant la sourdine, les témoins indiquent les éléments suivants.

Clignantant

Liens connexes

• « Lecture surround » (p.46)
• « Lecture stéreo » (p.47)
• « Réglage du volume du caisson de graves » (p.48)
• « Lecture claire des voix humaines (CLEAR VOICE) » (p.49)
• « Profiter de sons graves riches (BASS EXT) » (p.50)
• « Écoute de l'audio depuis un dispositif Bluetooth® » (p.51)
• « Lecture de musique au moyen de Sound Bar Controller » (p.53)
• « Écoute de musique avec AirPlay 2 » (p.54)

Réglage du son selon vos préférences

Fonctions audio de ce produit

Ce produit est pourvu de modes sonores à la fois pour la lecture surround et la lecture stéreo. Il existe également différents réglages sonores pour régler le son encore plus selon vos préférences.

■ Modes sonores

Un mode sonore peut être sélectionné parmi trois modes sonores pour la lecture surround et un mode sonore pour la lecture stéreo.

STEREO

Ce mode sonore fournit une lecture stéreo (stéreo 2 canaux). Ce mode sonore est idéal pour la lecture de musique.

STANDARD

Ce mode sonore fournit une lecture surround qui convient le mieux aux programmes télévisés comme les émissions sportives. Il accentue l'image acoustique des voix humaines et les rend plus faciles à entendre, tout en reproduisant un champ sonore ample.

MOVIE

Ce mode sonore fournit une lecture surround ideale pour les films. Il produit un champ sonore en trois dimensions et create un espace sonore qui semble envelopper votre corps. Les réglages des caractéristiques sonores peuvent également être modifiés.

GAME

Ce mode sonore fournit une lecture surround qui convient le mieux aux produits. Il produit avec prévision et accentue la localisation des effets sonores individuels pour une expérience de jeu extrémement immersive.

NOTE

L'entrée audio depuis BLUETOOTH ou NET ( comme les services de streaming) est lue en stéreo.
- Pour plus d'informations sur la sortie audio lorsque la fonction TRUE X SURROUND est utilisée, reportez-vous au Guide de connexion et d'utilisation TRUE X SURROUND.
https://manual.yamaha.com/av/truexsur/
- Selon le signal audio en cours de lecture, il faudra peut-être plusieurs secondes avant d'entendre le son lors du changement de modes sonores.

Réglages du son

Les réglages du son vous permettent de régler le son au plus après de vos préférences.

Clear Voice

Les voix humaines dans le contenu audio peuvent être plus audibles sans monter le volume lorsque la fonction Clear Voice est activée. Cette fonction est recommendée pour regarder des films ou des drames à bas volume ou pour les films ou les drames avec une pléthore de musique de fond et d'effets sonores.

LECTURE > Reglage du son selon vos préférences

L'image acoustique des graves est améliorée lorsque la fonction Accentuation des graves est activée. Elle reproduit des graves riches avec une forte présence en clarifiant l'image acoustique du son grave sans perturber l'équilibre de l'ensemble du son.

NOTE

Selon le signal audio en cours de lecture, il faudra peut-être plusieurs secondes avant d'entendre le son lors du changement de réglages sonores.

Liens connexes

• « Lecture surround » (p.46)
• « Lecture stéreo » (p.47)
• « Lecture claire des voix humaines (CLEAR VOICE) » (p.49)
• « Profiter de sons graves riches (BASS EXT) » (p.50)

Lecture surround

Appuyez sur STANDARD, MOVIE ou GAME de la télécommande pour basculer sur la lecture surround. Le son surround peut etre entendu non seulement dans le sens horizontal, mais eglement depuis differentes hauteurs. Selectionnez notre mode sonore preferé en fonction du contenu vu ou écoute.

STANDARD
MOVIE
GAME

NOTE

• La barre de son utilise les technologies suivantes pour offrir une expérience de son surround complète.

• Dolby Atmos : technologie surround basée sur les objects. Allant plus loin que les approches traditionnelles basées sur les canaux, il contrôle le contentu audio comme un assemblage de plusieurs objets (une combinaison d'informations audio et d'informations sur les changements d'emplacement du son). Cela permet un contrôle du son plus précis et permet de reproductive un son plus fidèle aux intentions des créateurs de contenu en tirant parti des caractéristiques de la barre de son.

• Enceintes en hauteur: Un haut-parleur dédié intégre en haut de la barre de son pour émettre le son depuis différentes hauteurs.
  Le son depuis BLUETOOTH ou NET ( comme les services de streaming) est lu en stéreo, quel que soit le réglage du mode sonore.

Liens connexes

« Fonctions audio de ce produit » (p.44)

Changement du réglage des caractéristiques sonores de MOVIE

Les caractéristiques sonores peuvent être spécifiées lorsque le mode sonore est réglé sur MOVIE.

Maintenez enforcé MOVIE sur la télécommande pendant au moins cinq secondes pour permuter entre Réglage 1 et Réglage 2.

Réglage 1 : Caracteristiques sonores ideales conçues par Yamaha

Réglage 2 : Caracteristiqueques sonores pour le décodeur Dolby Atmos

Réglages par défaut: Réglage 1

Lorsque le réglage change, les témoins situés à l'avant de la barre de son indiquent le réglage sélectionné comme suit :

Clignote une fois : Réglage 1
Clignote trois fois : Réglage 2

NOTE

Lorsque la fonction Clear Voice est activée, le son est always lu avec les caractéristiques sonores du Réglage 1.

Lecture stéreo

Appuyez sur STEREO de la télécommande pour basculer sur la lecture stéreo (stéreo 2 canaux).

STEREO

NOTE

Pour annuler la lecture stéreo, appuyez sur l'une des touches suivantes: STANDARD, MOVIE ou GAME.

Liens connexes

« Fonctions audio de ce produit » (p.44)

Réglage du volume du caisson de graves

Réglez uniquement le volume du caisson de graves.

Appuyez sur SUBWOOFER (+ / - ) de la télécommande pour regler le volume.

SUBWOOFER

Le témoin situé à l'avant de la barre de son indique le niveau du volume comme suit :

Lecture claire des voix humaines (CLEAR VOICE)

Les voix humaines dans le contenu audio peuvent être plus audibles sans monter le volume lorsque la fonction Clear Voice est activée. Cette fonction est recommendée pour regarder des films ou des drames à bas volume ou pour les films ou les drames avec une pléthore de musique de fond et d'effets sonores.

Appuyez sur CLEAR VOICE de la télécommande pour activer ou désactiver la fonction.

Allumé : si activée

Eteint: si désactivée

NOTE

Clear Voice est une fonction qui se concentre sur l'image acquistque des voix humaines et l'accentre au sein du signal audio. Seules les voix humaines sont accentuees sans modifier le volume global et les caracteristiques de frquence, ce qui donne une impression claire de localisation des voix humaines.

Profiter de sons graves riches (BASS EXT)

L'image acoustique des graves est améliorée lorsque la fonction Accentuation des graves est activée. Le volume du caisson de graves demeure identique, mais l'image acoustique globale des graves est ajustée pour être plus claire. Par conséquent, la présence de l'image acoustique des graves peut être accentuée sans perturber l'équilibre de l'ensemble du son. Cette fonction est recommendée lorsque vous souhaitez augmenter les graves tout en supprimant le volume du caisson de graves, ou lorsque vous souhaitez accentuer les sons des instruments graves.

Appuyez sur BASS EXT de la télécommande pour activer ou désactiver la fonction.

Allumé : si activée

Eteint:si desactivee

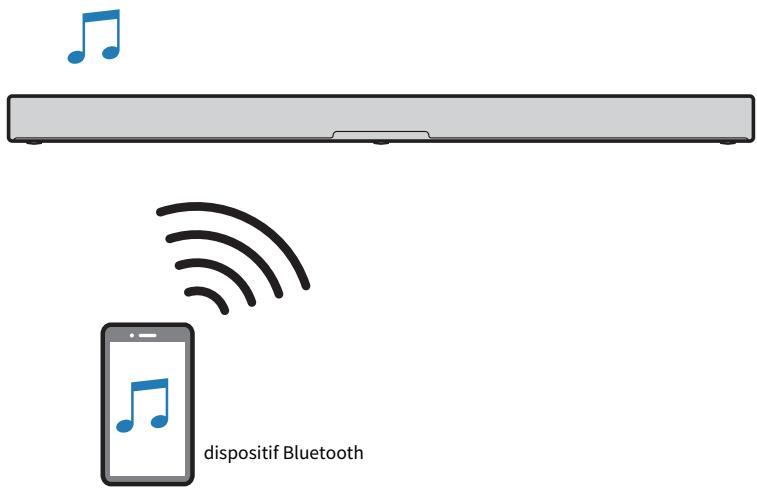

Écoute de l'audio depuis un dispositif Bluetooth®

Le contenu audio d'un dispositif Bluetooth peut etre lu via la barre de son.

1 Appuyez sur BLUETOOTH de la télécommande pour faire basculer la source d'entrée de la barre de son sur Bluetooth.

BLUETOOTH

La barre de son passa à l'etat d'attente de connexion et le témoin BLUETOOTH clignote.

Clignantant

2 Sur le dispositif Bluetooth, activez la fonction Bluetooth.

3 Sélectionnez la barre de son sur le dispositif Bluetooth.

Lorsque la connexion est établie, le tímein BLUETOOTH sur la barre de son cesse de clignoter et commence à s'allumer en bleu.

4 Démarrez la lecture sur le dispositif Bluetooth.

La barre de son se met à生存 le son depuis le dispositif Bluetooth.

NOTE

L'activation de la fonction de veille reseau permit d'allumer automatique la barre de son lorsqu'un dispositif Bluetooth s'y connecte.
- Si d'autres dispositifs Bluetooth ont ete connecteds aparavant, la barre de son se connectera au dernier dispositif connecté lorsque la source d'entrée bascule sur Bluetooth.
- La connexion Bluetooth est interrompue si l'une des opérations suivantes est effectué.

• La fonction Bluetooth d'un dispositif Bluetooth est désactivée.
• BLUETOOTH sur la télécommande de la barre de son est maintainue enfoncée pendant au moins cinq secondes.

• Une source d'entree autre que Bluetooth est selectionnee sur la barre de son.
  Éteignez la barre de son.

• Reglez le volume sonore du dispositif Bluetooth au besoin.

• Le son depuis un dispositif Bluetooth est lu en stéreo,quel que soit le réglage du mode sonore.

Liens connexes

« Activation/désactivation de la fonction de veille réseau » (p.66)

Lecture de musique au moyen de Sound Bar Controller

Services de streaming

Le contenu distribué par divers services de streaming sur Internet peut être entendu sur la barre de son. Utilisez l'application dédiée pour chaque service de streaming ou interagissez avec Alexa pour sélectionner des services et du contenu en streaming.

Reportez-vous à la page d'informations sur le site Web de Yamaha pour connaître les services de streaming qui sont actuellement pris en charge par le produit.

Des informations supplémentaires sur chaque service de streaming sont également fournies sur le site Web suivant :

https://manual.yamaha.com/av/sb/ss/sbc/

NOTE

• Un abonnement payant peut être nécessaire pour écouter des services de streaming via la barre de son. Pour en savoir plus sur chaque service de streaming, visitez le site Web du fournisseur de service.
• Les services peuvent changer ou être interrompus sans préavis. Veuillez notes que Yamaha Corporation décline toute responsabilité et ne saurait être tenu responsable de tout service de streaming.
• Le son depuis les services de streaming est lu en stéreo, quel que soit le réglage du mode sonore.

Écoute de musique avec AirPlay 2

Le contenu audio peut être lu avec AirPlay 2 sur la barre de son. Tapotecz (ou cliquez) sur l'icone AirPlay de votre iPhone ou de l'application iTunes/Apple Musique et selectionnez la barre de son comme destination de sortie.

ATTENTION

• Si le volume est régé sur un apparéil AirPlay, il peut devenir anormalement élevé et entraîner une déficience auditive ou endommager l' apparéil. Si le volume devient trop fort pendant la lecture, interrompez-la immédiatement.

NOTE

L activation de la fonction de veille reseau permet d'allumer automatiquement la barre de son lorsque la lecture commence sur un apparéil AirPlay.
Le nom de reseau de la barre de son affiché sur l'appareil AirPlay peut etre modifie avec l'application Sound Bar Controller.
- Le son depuis un apparéil AirPlay est lu en stéréo, quel que soit le réglage du mode sonore.
- Pendant la lecture, le volume de la barre de son peut être réglé depuis l'appareil AirPlay.
- La barre de son prend en charge AirPlay 2.
- Pour plus d'informations sur AirPlay, visitez le site Web d'Apple.

Liens connexes

« Activation/désactivation de la fonction de veille réseau » (p.66)

FONCTIONNALITÉS SUPPLEMENTAIRES

Changement de la luminosité des témoins

Réglez la luminosité des témoins de la barre de son sur l'un des trois niveaux suivants: « Intense», « Faible » ou « Éteint »

La luminosité est « Faible » par défaut.

1 Allumez la barre de son.
2 Appuyez sur (luminosité) sur la télécommande.

Appuyez sur la touche pour modifier la luminosité dans l'ordre de « Faible », « Éteint » et « Intense ».

NOTE

• Les tiemoins s'allument intensément immédiatement après une opération, puis passent à la luminosité spécifique au bout de quelques secondes.
• Le témoin Alexa reste allumé même lorsque « Off » est sélectionné. Le témoin de désactivation des microphones brille toujours au même niveau de luminosité.

FONCTIONNALITÉS SUPPLEMENTAIRES > Utilisation de la télécommande d'un téléviseur pour contrôler la barre de son (Contrôle HDMI)

Utilisation de la télécommande d'un téléviseur pour contrôler la barre de son (Contrôle HDMI)

Lorsque la barre de son est raccordée à un téléviseur via un cable HDMI, elle peut être contrôle avec la télécommande du téléviseur. C'est ce qu'on appelle la fonction de contrôle HDMI.

Télécommande du téléviseur (exemple)

1 Mise sous et hors tension

Le téléviser et la barre de son sont mis sous/hors tension simultanément.

Changer d'appareil de sortie audio

L'appareil de sortie audio peut être basculé sur le téléviseur ou la barre de son. Les opérations de contrôle varient en fonction du type de téléviseur.

3 Regler le volume

Le volume de la barre de son peut être régle lorsque la sortie audio du téléviseur est réglée sur la barre de son.

Liens connexes

« Activation/désactivation de la fonction de contrôle HDMI » (p.62)

Affichage du type de signal audio et des réglages pour les fonctions

Le type de signal audio en cours de lecture et les réglages pour les fonctions de la barre de son peuvent être vérifiés.

1 Appuyez sur INFO sur la télécommande.

Les témoins de la barre de son affichent les informations suivantes sur le type de signal audio et les réglages pour les fonctions pendant trois secondes immédiatement après avoir enforcé INFO.

1 Type de signal audio

TV allumé en blanc, HDMI éteint : Dolby Audio (Dolby Digital/Dolby Digital Plus/Dolby TrueHD)

TV allumé en rouge, HDMI éteint: Dolby Atmos

TV allumé en blanc, HDMI allumé en blanc : AAC

TV éteint, HDMI allumé en blanc : Autres types de signaux audio

2 Niveau de compression de la portée dynamique

Allumé en bleu : Auto

Allume en blanc : Compression

Éteint : Aucune compression

3 Que la fonction Bluetooth soit activée ou désactivée

Allumé en blanc: activé

Éteint : désactivé

4 Que la fonction de contrôle HDMI soit activée ou désactivée

Allumé en blanc: activé

Éteint : désactivé

5 Que la fonction sans fil (Wi-Fi) soit activée ou désactivée

Allumé en blanc: activé

Éteint : désacté

6 Connexion d'un caisson de graves

Allumé en blanc: connecté

Éteint : non connecté

FONCTIONNALITÉS SUPPLEMENTAIRES > Affichage du type de signal audio et des réglages pour les fonctions

7 Connexion d'une enceinte surround (gauche)

Allumé en blanc: connecté

Éteint : non connecté

3 Connexion d'une enceinte surround (droite)

Allumé en blanc: connecté

Éteint : non connecté

NOTE

Si une seule enceinte sans fil est enregistrree, le témoin Wi-Fi s'allume en blanc et le témoin UPDATE s'allume en vert lorsqu'elle est connectée. Lorsque l'enceinte sans fil n'est pas connectee, les deux témoins Wi-Fi et UPDATE sont éteints.

FONCTIONNALITÉS SUPPLEMENTAIRES > Commande de la barre de son au moyen de l'application pour smartphone (Sound Bar Controller)

Commande de la barre de son au moyen de l'application pour smartphone (Sound Bar Controller)

En installant l'application dédiée gratuite « Sound Bar Controller » sur un smartphone, la barre de son peut également être commandée depuis ce smartphone.

[Tag de recherche]#Q02 Réseau

Recherche « Sound Bar Controller » sur l'App Store ou Google Play et installez-la sur le smartphone.

Après avoir installé l'application sur votre smartphone, confirmez qu'il est bien connecté au réseau sans fil, puis ouvre l'application.

L'application vous permet de commander la barre de son tout en vérifier ses régles actuels via l'écran simple suivant.

Pour plus d'informations sur l'application, reportez-vous à la description de l'application sur l'App Store ou Google Play.

NOTE

• Confirmez que votre smartphone est connecté à votre routeur domestique avant deCOMMencer.
• Cette barre de son prend uniquement en charge Sound Bar Controller. Cette barre de son ne peut pas etre controllee au moyen d'autres applications ( comme Sound Bar Remote).
• Amazon Alexa et les services de streaming ne sont fournis que dans certaines zones. Par conséquent, le contenu du menu affché sur l'écran de l'application ou les fonctions disponibles peuvent varier selon le pays ou la région où le produit est utilisé.

FONCTIONNALITÉS SUPPLEMENTAIRES > Contrôle de la barre de son par commandes vocales (Amazon Alexa)

Contrôle de la barre de son par commandes vocales (Amazon Alexa)

Amazon Alexa est une intelligence artificielle (IA) dans le Cloud fournie par Amazon. Il suffit de parler à la barre de son et de réveiller Alexa, puis d'utiliser des commandes vocales pour contrôler la barre de son, dire de la musique et bien plus.

[Tag de recherche]#Q03 Amazon Alexa

Un compte Amazon est nécessaire pour utiliser Alexa. La barre de son doit également être connectée à Internet. Utilisez l'application Sound Bar Controller pour saisir les informations de votre compte Amazon et vous connecter au service.

Les fonctions de la barre de son qui peuvent être contrôleés par des commandes vocales sont les suivantes :

• Mise sous et hors tension
• Basculer entre les sources d'entrée
• Régler (oumettre en sourdine) le volume
• Basculer entre les modes sonores (STEREO/STANDARD/MOVIE/GAME)
• Sélection et lecture de services de streaming

Reportez-vous au site Web suivant concernant les services de streaming qui sont pris en charge par la barre de son.

https://manual.yamaha.com/av/sb/ss/sbc/

NOTE

Reportez-vous à la page des informations sur le produit sur le site Web de Yamaha pour les plus récentes informations.
- An abonnement ayant peut être nécessaire pour écouter Amazon Music ou Amazon Kindle sur le produit. Pour de plus amples informations, visitez le site Web d'Amazon.
Pour de plus amples informations sur les autres services de streaming, visitez les sites Web de ces fournisseurs de service.
- La langue utilisée par Alexa peut être définie lors de la configuration initiale d'Alexa. Elle peut également être modifiée dans les réglages de l'application Sound Bar Controller.

• (Réglages) > Paramètres Amazon Alexa > Sélectionner la langue Alexa

• Le son depuis les services de streaming est lu en stéreo, quel que soit le réglage du mode sonore.

• Mème si vous dites Alexa pour faire basculer la source d'entrée sur NET, elle ne changera pas. Dites à Alexa le nom du service de streaming spécifique que vous souhaitez dire.

Par exemple, dites à Alexa quelque chose comme :

Regler le volume

« Alexa, monte le volume. »
« Alexa, baisse le volume. »

Basculer entre les sources d'entrée

« Alexa, réglez la source d'entrée sur HDMI. »

- Ecouter un service de musique (dans le cas d'Amazon Music)

«Alexa, joue du jazz.»

Contrôler la lecture

« Alexa, joue la chanson suivante. »
«Alexa, arrêté la musique.»
« Alexa,quelle est cette chanson? »

Consulter la météo

« Alexa,quel temps fait-il? »

FONCTIONNALITÉS SUPPLEMENTAIRES > Contrôle de la barre de son par commandes vocales (Amazon Alexa)

Étant donné que ses réponses sont différentes selon ses connaissances, Alexa peut ne pas fonctionner comme prévu même si vous lui donnez des ordres comme dans les exemples ci-dessus. Le cas échéant, essayez une autre expression.

NOTE

Alexa est un service fourni par Amazon. Ce service peut etre modifie, suspendu ou relié sans préavis. Veuiliez noter que Yamaha Corporation ne saurait etre tenu responsable de la disponibilité continue ou de l'utilisation de ce service.
Alexa n'est disponible que dans certaines zones. Alexa peut ne pas etre disponible dans certains pays ou regions.
- Certaines fonctions nécessite des contrats de service tiers.
- Si vous souhaitez empêcher qu'Alexa réponde accidentellement ou pour protégger votre vie privée, appuyez sur (marche/arrêt des microphones) sur la barre de son pour désactiver les microphones.
- Au lieu de dire « Alexa», vous pouvez également appuyer sur O (Action) de la télécommande ou sur O (Action) de la barre de son pour qu'Alexa commence à écouter un ordre.
- L'application pour smartphone dédiée « Amazon Alexa » fournir par Amazon permet une configuration plus détaillée et des fonctions supplémentaires. Pour plus d'informations, reportez-vous à l'aide de l'application Amazon Alexa.

■ Affichages des témoins Alexa

Le témoin Alexa sur la barre de son s'allume selon le statut d'Alexa :

Témoin Alexa (exemple)			Statut d'Alexa
Éteint
Clignote en bleu et bleu clair
Clignote rapidement en bleu et bleu clair
Clignote en jaune			Une notification est reçue

Liens connexes

« Connexion à un réseau » (p.36)

CONFIGURATION

Activation/désactivation de la fonction de contrôle HDMI

L'activation de la fonction de contrôle HDMI permet de contrôle la barre de son avec la télécommande du téléviseur.

Réglages par défaut: Activé

1 Eteignez la barre de son.
2 Maintenez enforcé HDMI sur la télécommande pendant au moins cinq secondes.

HDMI

La fonction de contrôle HDMI passé d'Activé à Désactivé ou de Désactivé à Activé.

Les témoins indiquent le statut du réglage comme suit, et la barre de son est mise sous tension.

Allumé: si activée
Eteint:si desactivée

NOTE

• Pour activer Audio Return Channel (ARC), activez la fonction de contrôle HDMI.
• Appuyez sur INFO pour voir si la fonction de contrôle HDMI est activée ou désactivée.
  Pour réduire la consommation en voilé, désacteve la fonction de controle HDMI. Dans ce cas, utilisez la télécommande incluse pour contrcler la barre de son.

Liens connexes

• « Raccordement à un télévisuer au moyen d'un cable HDMI (en vente dans le commerce) » (p.27)
• « Connexion d'un appareil audio-video à la barre de son » (p.30)
  « Raccordement d'un appareil audio-video à la prise d'entrée HDMI du téléviseur » (p.31)
• « La barre de son ne peut pas être commandée avec la télécommande du téléviseur » (p.82)
• « Affichage du type de signal audio et des réglages pour les fonctions » (p.57)
• « Comment réduire la consommation en voille » (p.101)

Changement de la destination de la sortie audio HDMI

Changez l'appareil qui émet le son via la prise HDMI IN sur la barre de son lorsque la fonction de contrôle HDMI est désactivée.

Avec le réglage par défaut, la barre de son émet le son.

Barre de son	La barre de son émet le son reçu via la prise HDMI IN.
Téléviseur	Le téléviseur émet le son reçu via la prise HDMI IN.

1 Eteignez la barre de son.

2 Maintenez enfoncé TV sur la télécommande pendant au moins cinq secondes.

La destination de la sortie audio HDMI est modifiée.

Les témoins indiquent le statut du réglage comme suit, et la barre de son est mise sous tension.

Allumé : émis par la barre de son Éteint : émis par le télévisueur

NOTE

Lorsque le televiseur restitue l'audio reçu via la prise HDMI IN, le volume ne peut pas etre regle sur la barde de son. Reglez le volume sur le televiseur.
- Pour régler l'apparéil de sortie audio avec la fonction de contrôle HDMI activée, Sélectionnéz l'apparéil qui restitue l'audio dans les réglages du téléviseur.
- Les signaux video HDMI reçus via la prise HDMI IN sont toujours émis sur la prise HDMI OUT/TV (eARC) de la barre de son.

Liens connexes

• « Activation/désactivation de la fonction de contrôle HDMI » (p.62)
• « Connexion d'un appareil audio-video à la barre de son » (p.30)

Activation/désactivation de la fonction de veille automatique

Lorsque la fonction de voir automatique est activée, la barre de son se met automatiquement hors tension dans l'un des cas suivants.

• Aucune opération de contrôle pendant huit heures
• Aucun signal reçu et aucune opération de contrôle exécutée pendant 20 minutes

Si vous voulez éviter d'oublier d'etreindre la barre de son, activez la fonction de voirne automatique.

Réglages par défaut: Activé

1 Eteignez la barre de son.
2 Tout en maintainant enforcé sur la barre de son, appuyez sur le bouton d'alimentation pendant au moins cinq secondes.

La fonction de voir automatique passé d'Activé à Désactivé ou de Désactivé à Activé. Les témoins indiquent le statut du réglage comme suit, et la barre de son est mise sous tension.

Allumé : si désactivée

Eteint:si activée

NOTE

Selon l'appareil connecté, des signaux peuvent etre émis meme lorsque cet appareil est a I'etat de lecture arrete ou a I'etat de veille. Pour cette raison, ce produit peut ne pas s'eteindre automatiquelement.

Activation/désactivation de la fonction Verrouillage infant

Si vous activez la fonction de verrouillage infant, les commandes de la barre de son sont verrouillées pour éviter tout fonctionnement accidentel. Meme si la fonction de verrouillage infant est activée, (microphones actifs/désactifs) peut être actionné.

Réglage par défaut : désactivé (les commandes sont déverrouillées)

1 Eteignez la barre de son.
2 Maintenez enfoncé INFO sur la télécommande pendant au moins cinq secondes.

La fonction Verrouillage infante passé d'Activé à Désactivé ou de Désactivé à Activé.

Le témoin indique le réglage appliqué comme suit, et la barre de son est allumée.

Allumé : lorsque la fonction de verrouillage infant est activée (les commandes sont déverrouillées)
Éteint : lorsque la fonction de verrouillage infant est désactivée (les commandes sont verrouillées)

NOTE

( microphones activés/désactivés) peut être actionné même lorsque la fonction de verrouillage infant est activée (les commandes sont verrouillées).

Activation/désactivation de la fonction de veille réseau

Lorsque la fonction de veille réseau est activée, la barre de son est mise sous et hors tension en commandant un smartphone ou un dispositif Bluetooth comme suit :

Réglages par défaut: Activé

• Lorsque la barre de son est eteinte, les opérations suivantes l'allument :

• Lecture avec AirPlay

• Lecture de contenu audio depuis un smartphone

• Interaction avec Alexa (avec les microphones activés)

• Lorsqu'un dispositif Bluetooth se connecte à la barre de son alors qu'elle est éteinte, elle s'allume et la source d'entrée bascule sur Bluetooth.

• La barre de son peut également être allumée et éteinte au moyen de l'application Sound Bar Controller installée sur votre smartphone.

1 Eteignez la barre de son.
2 Maintenez enforcé GAME sur la télécommande pendant au moins cinq secondes.

GAME

La fonction de voir reseau passe d'Activé à Désactivé ou de Désactivé à Activé.

Le témoin indique le statut du réglage comme suit, et la barre de son est allumée.

Allumé:si activée

Éteint : si désactivée

NOTE

Une très petite quantité de courant circule dans la barre de son même lorsqu'elle est en veille (état hors tension). Lorsque la fonction de veille réseau est activée, la consommation en veille augmente par rapport à l'état hors tension.

Liens connexes

« Comment réduire la consommation en voille » (p.101)

Activation/désactivation de la fonction Bluetooth

La fonction Bluetooth peut être désactivée.

Réglages par défaut: Activé

1 Eteignez la barre de son.
2 Maintenez enforcé BLUETOOTH sur la télécommande pendant au moins cinq secondes.

BLUETOOTH

La fonction Bluetooth passé d'Activé à Désactivé ou de Désactivé à Activé.

Les témoins indiquent le statut du réglage comme suit, et la barre de son est mise sous tension.

NOTE

Appuyez sur INFO pour voir si la fonction Bluetooth est activée ou désactivée.

Liens connexes

« Affichage du type de signal audio et des réglages pour les fonctions » (p.57)

Activation/désactivation de la fonction sans fil (Wi-Fi)

La fonction sans fil (Wi-Fi) peut être désactivée.

Réglages par défaut: Activé

1 Eteignez la barre de son.
2 Maintenez enforcé NET sur la télécommande pendant au moins cinq secondes.

La fonction sans fil (Wi-Fi) passes d'Activé à Désactivé ou de Désactivé à Activé.

Les témoins indiquent le statut du réglage comme suit, et la barre de son est mise sous tension.

NOTE

Appuyez sur la touche INFO pour voir si la fonction sans fil (Wi-Fi) est activée ou désactivée.

Liens connexes

« Affichage du type de signal audio et des réglages pour les fonctions » (p.57)

Réglage du niveau de compression de la portée dynamique

La compression de la portée dynamique des signaux audio (la différence de volume entre les sons les plus forts et les plus silencieux) facilité l'écoute à un faisible volume. Ce réglage n'est appliqué que lorsque des signaux audio Dolby Digital sont lus.

Réglages par défaut : Aucune compression

1 Eteignez la barre de son.
2 Appuyez sur les touches de la télécommande suivantes en fonction du niveau de compression que vous souhaitez régler :

Niveau de compression	Fonction	Boutons à enforcer (Sur la télécommande, appuyez sur les boutons dans l'ordre dans les trois secondes)
Auto	Applique un degré de compression de portée dynamique bien adaptée à une pièce typique.	[STEREO] → [VOLUME +] → [① (Alimentation)]
Compression	La valeur maximal de compression de la portée dynamique est appliquée.	[STEREO] → [VOLUME -] → [① (Alimentation)]
Aucune compression	La compression de la portée dynamique n'est pas appliquée.	[STEREO] → [Sourdine] → [① (Alimentation)]

Le réglage du niveau de compression de la portée dynamique est modifié.

Les témoins situés à l'avant de la barre de son indiquent le statut du réglage comme suit, et la barre de son est mise sous tension.

Niveau de compression	Témoins de la barre de son
Auto	TV	HDMI	BLUETOOTH	NET	CLEAR VOICE	BASSEXT	ALL	Wi-Fi	UPDATE
	Les t'émoins ne s'allument pas
Compression	TV	HDMI	BLUETOOTH	NET	CLEAR VOICE	BASSEXT	ALL	Wi-Fi	UPDATE
	Allumé
Aucune compression	TV	HDMI	BLUETOOTH	NET	CLEAR VOICE	BASSEXT	ALL	Wi-Fi	UPDATE
	Allumé

CONFIGURATION >Réglage du niveau de compression de la portée dynamique

NOTE

Appuyez sur INFO pour voir le réglage de la portée dynamique.

Liens connexes

« Affichage du type de signal audio et des réglages pour les fonctions » (p.57)

Mise à jour du microprogramme de ce produit

Un nouveau microprogramme peut être fourni pour ajouter des fonctionnalités ou corriger des bogues. Le microprogramme peut être mis à jour au moyen de l'application Sound Bar Controller installée sur votre smartphone.

[Tag de recherche]#Q04 Mise à jour

AVIS

• N'utilise pas la barre de son ni ne débranchez le cordon d'alimentation ou le cable réseau pendant la mise à jour du microprogramme.
• La mise à jour du microprogramme peut échouer, selon le statut de connexion, par exemple si la connexion Internet n'est pas assez rapide ou si la barre de son est connectée à un réseau sans fil. Le cas échéant, réessayez plus tard.
• Pour de plus amples informations sur le microprogramme, visitez le site Web de Yamaha.

Lorsqu'un nouveau microprogramme est disponible, le témoin UPDATE sur la barre de son clignote en vert à la mise sous tension de la barre de son. Suivez les instructions à l'écran de l'application Sound Bar Controller pourmettre à jour le microprogramme.

Clignote en vert

NOTE

Le microprogramme peut également être mis à jour au moyen d'une clé USB à mémoire flash. Pour plus d'informations, reportez-vous au Guide de mise à jour du microprogramme.

https://manual.yamaha.com/av/fwupdate/21/srWs/

Liens connexes

« Commande de la barre de son au moyen de l'application pour smartphone (Sound Bar Controller) » (p.59)

Réglage du format de signal HDMI

Lorsque certains appareils audio-video sont connectés à la barre de son, aucun son ne peut être entendu, les couleurs de la video sont étranges ou d'autres anomalies peuvent se produit.

Le basculement entre les modes suivants peut améliorer ces conditions.

Mode 1	Sélectionné ce mode pour une'utilisation normale.
Mode 2	Sélectionné ce mode si une erreur se produit comme une réserve anormale.

Réglages par défaut: Mode 1

1 Eteignez la barre de son.
2 Maintenez enforcé STEREO sur la télécommande pendant au moins cinq secondes.

STEREO

Les témoins indiquent le statut du réglage comme suit, et la barre de son est mise sous tension.

Allumé:Mode1
Eteint:Mode2

Réinitialisation de la barre de son

Les réglages de la barre de son sont raménés aux prééglages en usine.

1 Eteignez la barre de son.
2 Tout en maintainant enforcé + sur la barre de son, appuyez sur le bouton d'alimentation jusqu'à ce que tous les témoins clignotent.

Les réglages de la barre de son sont réinitialisés.

Une fois la réinitialisation terminée, les témoins indiquent les états suivants et la barre de son est mise hors tension.

Clignotent: réinitialisation terminée

Clignotent : en cours de mise sous tension

Éteint: Éteint

NOTE

Lorsque le caisson de graves SW-X100A (vendu séparation) est connecté, les informations de connexion avec le caisson de graves restent même si les réglages de la barre de son sont réinitialisés.

GUIDE DE DÉPANNAGE

Vérifiez d'abord les points suivants en cas de problème

Vérifiez les points suivants si le produit ne fonctionne pas correctement.

• Les cordons d'alimentation de tous les apparciels sont solidement connectés aux prises secteur.
• Le produit, le télévisuer et les apparciels audio-video sont sous tension.
• Les connecteurs de chaque cable sont fermement insérés dans les prises de chaque apparéil.

En cas de problème : Puisance ou fonctionnalité globale

L'unité s'éteint brusquement

La fonction de veille automatique a eteint la barre de son.

Si la fonction de voir automatique est activée, la barre de son se met automatiquement hors tension dans l'une des situations suivantes.

• Aucune opération de contrôle pendant huit heures
• Aucun signal reçu et aucune opération de contrôle exécutée pendant 20 minutes

Rallumez la barre de son. Vous pouvez désactiver la fonction de veille automatique.
- « Activation/désactivation de la fonction de veille automatique » (p.64)

Le circuit de protection a ete activé. (Le témoin TV sur la barre de son clignote en rouge.)

Après avoir confirmé que toutes les connexions ont été correctement effectuees, remettez la barre de son sous tension. Si l'unité s'eteint encore fréquemment, débranchez le cordon d'alimentation de la prise secteur et contactez le revendeur ou le service après-vente agrée Yamaha le plus proche.

L'unité ne peut pas être mise sous tension

Le circuit de protection a ete activé trois fois de suite. (Le témoin TV sur la barre de son clignote en rouge.)

L'unité ne peut pas être mise sous tension par mesure de protection. Débranchez le cordon d'alimentation de la prise secteur et contactez le revendeur ou le service après-vente agréé Yamaha le plus proche.

• La barre de son se met sous tension. (Certains témoins à l'avant de la barre de son clignotent.)

Il faut environ une minute pour que la barre de son s'allume après son branchement sur une prise secteur. Appuyez sur (alimentation) après que les témoins s'éteignent.

Aucune opération ne peut être effectue à partir des commandes de la barre de son

• La fonction de verrouillage enfant est activée (les commandes sont verrouillées).

Déactivé la fonction de verrouillage infant (pour déverrouiller les commandes).

• « Activation/désactivation de la fonction Verrouillage infant » (p.65)

Tous les témoins sont éteints alors même que la barre de son est sous tension (elle semble être hors tension)

La luminosité des témoins est réglée sur « Éteint »

Modifiez la luminosité.

• « Changement de la luminosité des témoins » (p.55)

La barre de son ne fonctionne pas correctement

• Le microprocesseur interne s'est fiqué en raison d'une décharge électrique externe (provoquee par un orage ou une décharge d'électricité statique), ou d'une baisse importante de la tension d'alimentation.

Appuyez sur la touche d'alimentation sur la barre de son pendant au moins 15 secondes pour forcer la barre de son à s'éteindre. Patientez au moins 10 secondes, puis rallumez la barre de son.

La barre de son s'allume toute seule

Un autre dispositif Bluetooth est utilisé à proximé.

Mettez fin à la connexion Bluetooth établie avec la barre de son.

« Écoute de l'audio depuis un dispositif Bluetooth® » (p.51)

La télécommande ne commande pas la barre de son

La barre de son se trouve hors du rayon d'action.

Utilisez la télécommande dans le rayon d'action.

• « Noms des touches de la télékommande » (p.16)

La pile est décharge.

Remplacez la pile par une neue.

· « Remplacement de la pile de la télécommande » (p.103)

• Le capteur de la télécommande de la barre de son est exposé au rayon direct du soleil ou à un éclairage violent.

Réglez l'angle d'éclairage ou repositionné la barre de son.

La barre de son ne peut pas etre commandee avec la télécommande du téléviseur

La fonction de contrôle HDMI n'est pas correctement configurée.

Confirmez que les réglages sont correctement configurés comme suit :

• La fonction de contrôle HDMI de la barre de son est activée.
• La fonction de contrôle HDMI est activée sur le téléviseur.
• Dans les réglages HDMI du téléviseur, la destination de la sortie audio est réalisée sur une option autre que les haut-parleurs intégrés du téléviseur.

Si la barre de son ne peut pas etre commandee avec la telecommande du téléviseur, procedez comme suit:

• Mettez la barre de son et le téléviseur hors tension, puis de nouveau sous tension.
• Débranchez le cordon d'alimentation de la barre de son, ainsi que les cordons d'alimentation des appareils externes connectés à la barre de son via un cable HDMI, de la prise secteur. Patientez 30 secondes environ, puis raccordez à nouveau ces équipements.

Liens connexes

« Activation/désactivation de la fonction de contrôle HDMI » (p.62)

Le téléviseur ne prend pas en charge les fonctions de contrôle de la barre de son.

Meme si vous téléviseur est compatible avec la fonction de contrôle HDMI, il se pourrait que certaines fonctions ne soient pas disponibles. Pour en savoir plus, consultez la documentation suivant votre téléviseur.

Alexa ne répond pas lorsqu'on l'appelle

Alexan'estpascorrectement configurée.

Configurez correctement Alexa avec l'application Sound Bar Controller.

• « Contrôle de la barre de son par commandes vocales (Amazon Alexa) » (p.60)

La barre de son n'est pas connectee à un réseau.

Connectez la barre de son à un réseau.

• « Fonctions réseau » (p.36)
• « Connexion à un réseau en utilisant un cable de réseau (connexion filaire) » (p.37)
• « Connexion sans fil à un réseau (connexion sans fil) » (p.38)

Le bruit ambient est trop assourdissant.

Alexa ne peut pas entendre les instructions si le bruit ambient est assourdissant. Éliminez la cause du bruit ou parlez plus fort et plus clairment.

Le réglage de la langue pour Alexa est différent de la langue dans laquelle vous parlé à Alexa.

Modifiez le réglage au moyen de l'application Sound Bar Controller.

(Réglages) > Paramètres Amazon Alexa > Sélectionner la langue Alexa

- Les microphones sont déactivés (le tímoin de désactivation des microphones s'allume en rouge).

Appuyez sur (microphones actifs/désactivés) sur la barre de son pour activer les microphones.

Lorsque les microphones sont activés, le témoin de désactivation des microphones s'éteint.

Ce produit est utilisé dans une zone où Alexa n'est pas disponible.

Alexa n'est disponible que dans certaines zones. Alexa peut ne pas etre disponible dans certains pays ou régions où le produit est utilisé.

Un compte Amazon n'a pas ete configuré sur la barre de son.

Un compte Amazon est nécessaire pour appeler Alexa sur la barre de son. Configurez votre compte Amazon depuis le menu « Amazon Alexa » dans l'application « Sound Bar Controller »

Le témoin UPDATE clignote en vert

Un nouveau microprogramme est disponible.

Mettez à jour le microprogramme avec l'application Sound Bar Controller.

« Mise à jour du microprogramme de ce produit » (p.71)

Le microprogramme du produit doit être mis à jour. (Le témoin UPDATE clignote rapidement.)

Une mise à jour du microprogramme est nécessaire pour une raison ou une autre (lorsque la mise à jour du microprogramme a échoué, par exemple). Mettez à jour le microprogramme avec l'application Sound Bar Controller.

• « Mise à jour du microprogramme de ce produit » (p.71)

En cas de problème : Audio

Absence de son

La source d'entrée à partir de laquelle vous tentez de dire n'est pas seLECTIONnée.

Sélectionnez la bonne source d'entrée.

• « Contrôle de base pendant la lecture » (p.42)

La fonction de sourdine est active.

Annulez la fonction de sourdine.
- « Contrôle de base pendant la lecture » (p.42)

Le niveau sonore est trop bas.

Augmentez le niveau de volume.
- « Contrôle de base pendant la lecture » (p.42)

Le cordon d'alimentation de la barre de son n'est pas correctement connecté.

Assurez-vous que le cordon d'alimentation de la barre de son est solidement connecté à une prise secteur.

- Une prise d'entrée est connectée à une autre prise d'entrée.

Raccordez la prise d'entrée sur la barre de son et la prise de sortie sur l'appareil audio-video. Lorsque vous connectez l'appareil audio-video au téléviseur, raccordez la prise de sortie sur l'appareil audio-video à la prise d'entrée sur le téléviseur.

• « Connexion d'un appareil audio-video à la barre de son » (p.30)
  « Raccordement d'un apparéil audio-video à la prise d'entrée HDMI du télévisueur » (p.31)

Un signal que la barre de son ne peut pas dire est reçu.

Réglez le paramètre de sortie audio numérique du téléviseur ou de l'appareil audio-video sur un type de signal audio pris en charge par la barre de son.
- « Formats des signaux audio numériques pris en charge » (p.111)

La fonction de contrôle HDMI est désactivée.

Lorsque vous raccordez un téléviseur prenatal en charge ARC (Audio Return Channel) à la barre de son au moyen d'un cable HDMI uniquement, activez la fonction de contrôle HDMI.

Pour émettre le content audio depuis la barre de son avec la fonction de contrôle HDMI désactivée, raccordez la prise de sortie audio du téléviseur à la prise TV de la barre de son (numérique optique) via un cable audio optique numérique.

• « Activation/désactivation de la fonction de contrôle HDMI » (p.62)
  « Raccordement à un téléviseur au moyen d'un cable HDMI (en vente dans le commerce) » (p.27)

- La destination de la sortie audio d'un télévisuer au moyen du contrôle HDMI correspond aux haut-parleurs intégrés du télévisuer.

Dans les réglages HDMI du télévisuer, réglez la destination de la sortie audio sur une option autre que les haut-parleurs intégrés du télévisuer.

Le caisson de graves n'émet:aucun son

• La source de lecture ne contientaucun signal du canal du caisson de graves ni aucun signal basse fréquence.

Essayez de dire un contenu contenant des signaux du canal du caisson de graves pour voir si un son peut être émis par le caisson de graves.

Le volume du caisson de graves est défini à un niveau trop bas.

Augmentez le volume du caisson de graves.

一 Reglage du volume du caisson de graves (p.48)

Aucun son n'est émis par le caisson de graves (avec le caisson de graves SW-X100A dédié vendu séparément connecté)

Le cordon d'alimentation du caisson de graves n'est pas enforcé dans une prise secteur.

Raccordez le cordon d'alimentation du caisson de graves à une prise secteur.

Le circuit de protection a ete activé. (Le témoin STANDBY à l'arriere du caisson de graves clignote.)

Le caisson de graves ne peut pas etre mis sous tension par mesure de protection du produit. Debranchez le cordon d'alimentation de la prise secteur et contactez le revendeur ou le service après-vente agree Yamaha le plus proche.

Signal sans fil faible. (Le témoin CONNECT à l'arrière du caisson de graves clignote lentement.)

L'etat de la connexion sans fil est médiocre et le caisson de graves ne peut pas être connecté à la barre de son. Essayez ce qui suit.

Rapprochez le caisson de graves de la barre de son.
- Si des meubles métalliques sont placés entre la barre de son et le caisson de graves, changez la disposition ou déplacez le caisson de graves.
- Si un apparéil émettant des ondes electromagnétiques ( comme un four à micro-ondes ou un périphérique LAN sans fil) est placé à proximité, éloignez le caisson de graves et la barre de son de cet apparéil.

• Le caisson de graves n'est pas connecté à la barre de son. (Le tímein CONNECT à l'arrête du caisson de graves clignote lentement).

Raccordez le caisson de graves à la barre de son.

• « Connexion d'un caisson de graves » (p.40)

Le volume diminue lorsque la barre de son est mise sous tension

La fonction de réglage automatique du volume a baisse le volume.

Pour éviter un volume excessif inattendu, la barre de son est pourvue de la fonction de réglage automatique du volume. Si la barre de son a été mise hors tension alors que le volume était élevé, le volume est automatiquement réglé à un niveau d'écoute sur à la prochaine mise sous tension de la barre de son. Augmentez le volume au besoin.

• « Contrôle de base pendant la lecture » (p.42)

Pas d'effet surround

La lecture stéreo est selectionnée.

Selectionnez la lecture surround.

· « Lecture surround » (p.46)

Le niveau sonore est trop bas.

Augmentez le niveau de volume.

• « Contrôle de base pendant la lecture » (p.42)

• Le téléviseur ou l'appareil audio-video est régle pour émettre uniquement l'audio 2 canaux (PCM par exemple).

Changez le réglage de sortie audio sur le téléviseur ou l'appareil audio-video pour émettre des signaux audio BitStream.

Le son est également entendu des haut-parleurs intégrés du téléviseur.

Baissez complètement le volume du téléviseur.

• Vous écoutez depuis une position très proche de la barre de son.

Il est recommendé d'écouter à une certaine distance de la barre de son.

Le son d'un dispositif Bluetooth ou de services de streaming est lu.

L'entrée audio depuis BLUETOOTH ou NET ( comme les services de streaming) est lue en stéreo, quel que soit le réglage du mode sonore.

On entend du bruit

La barre de son est trop pres d'un autre dispositif numérique ou à haute fréquence.

Eloignez ces dispositifs de la barre de son.

En cas de problème : Bluetooth®

La barre de son ne peut pas être connectée à un dispositif Bluetooth®

• Bluetooth n'est pas sélectionné comme source d'entrée de la barre de son.

Sélectionnez Bluetooth comme source d'entrée.

« Écoute de l'audio depuis un dispositif Bluetooth® » (p.51)

La barre de son est trop éloignée du dispositif Bluetooth.

Rapprochez le dispositif Bluetooth de la barre de son.

• Un dispositif émettant des ondes electromagnétiques ( comme un micro-ondes ou un apparil sans fil) est situé à proximité.

N'utilise pas la barre de son à proximé de dispositifs qui émettent des ondes electromagnétiques.

Le dispositif Bluetooth que vous utilisez ne prend pas en charge le profil A2DP.

Utilisez un dispositif Bluetooth qui prend en charge le profil A2DP.

Le profil de connexion enregistré sur le dispositif Bluetooth ne fonctionne pas correctement.

Supprimez le profil de connexion sur le dispositif Bluetooth, puis connectez le dispositif Bluetooth et la barre de son.

Le code pour les dispositifs comme un adaptateur Bluetooth n'est pas « 0000 »

Utilisez un dispositif Bluetooth dont le code est « 0000 »

La barre de son est connectée à un autre dispositif Bluetooth.

Mettez fin à la connexion Bluetooth en cours, puis connectez-vous au nouveau dispositif.

La fonction Bluetooth de la barre de son est désactivée.

Activez la fonction Bluetooth.

• « Activation/désactivation de la fonction Bluetooth » (p.67)

Aucun son n'est restitué ou le son est saccadé depuis un dispositif Bluetooth®

Le volume du dispositif Bluetooth est trop bas.

Augmentez le volume sur le dispositif Bluetooth.

La lecture n'est pas effectuee sur le dispositif Bluetooth.

Lancez la lecture sur le dispositif Bluetooth.

La destination de sortie audio sur le dispositif Bluetooth n'est pas reglee sur la barre de son.

Selectionnez la barre de son comme destination de la sortie audio sur le dispositif Bluetooth.

La connexion avec le dispositif Bluetooth a pris fin.

Connectez-vous à nouveau au dispositif Bluetooth.

La barre de son est trop éloignée du dispositif Bluetooth.

Rapprochez le dispositif Bluetooth de la barre de son.

• Un dispositif émettant des ondes électromagnétiques ( comme un micro-ondes ou un apparéil sans fil) est situé à proximité.

N'utilise pas la barre de son à proximé de dispositifs qui émettent des ondes electromagnétiques.

En cas de problème : Réseau

Les fonctions réseau ne peuvent pas être utilisées

• Les informations réseau (adresse IP) ne sont pas correctement obtenues.

Activez la fonction de serveur DHCP sur le routeur.

• Vous essayez de vous connecter à un routeur de type IPv6.

La barre de son ne prend pas en charge les réseaux IPv6. Connectez la barre de son à un réseau IPv4.

La barre de son ne peut pas connecter à Internet via un routeur LAN sans fil (point d'accès)

Le routeur LAN sans fil (point d'accès) est eteint.

Allumez le routeur LAN sans fil (point d'accès).

• La barre de son est trop éloignée du routeur LAN sans fil (point d'accès).

Installez la barre de son et le routeur LAN sans fil (point d'accès) plus après l'un de l'autre.

• Il y a des obstacles entre la barre de son et le routeur LAN sans fil (point d'accès).

Installez la barre de son et le routeur LAN sans fil (point d'accès) dans un endroit sans obstacles entre eux.

Le routeur LAN sans fil (point d'accès) est régileo pour utiliser un canal sans fil spécifique.

Modifiez les réglages du routeur LAN sans fil pour qu'il seLECTIONne automatiquement un canal. Si vous souhaitez spécifique le canal à utiliser, spécifiez le canal 1 ou 11.

Impossible de trouver un réseau sans fil

• Les ondes électromagnétiques émises par les apparciels comme un four à microondes ou par d'autres périphériques réseau sans fil bloquent la communication sans fil.

Éteignez ces apparèils ou éloignez la barre de son et le routeur LAN sans fil (point d'accès) de ces apparèils. Ou encore, connectez la barre de son à un routeur LAN sans fil (point d'accès) compatible 5 GHz.

L'accès au réseau est limité par la configuration du pare-feu du routeur sans fil (point d'accès).

Vérifiez la configuration du pare-feu du routeur sans fil (point d'accès).

Impossible de dire le son avec AirPlay

Un fichier audio non pris en charge par la barre de son est lu.

Lisez le fjichier sur un appareil compatible AirPlay pour voir s'il peut etre lu. S'il ne peut pas etre lu, le format de fjichier pourrait ne pas etre pris en charge ou le fjichier etre corrompu.

La barre de son n'est pas détectée sur un apparéil compatible AirPlay

• La barre de son et un apparéil compatible AirPlay sont chacun connectés à des SSID différents.

Connectez la barre de son et l'appareil compatible AirPlay au même SSID (essayez de les connecter au SSID principal).

Impossible de dire les services de streaming

Le service de streaming selectionné est actuellément interrompu.

Essayez de dire de nouveau le service de streaming ultérieurement.

L'accès au réseau est limité par la configuration du pare-feu du routeur ou d'un autre péripérisque réseau.

Vérifiez la configuration du pare-feu du périphérique réseau. De plus, les services de streaming ne peuvent être lus que via le port spécifique par chaque service. Le numéro de port varie en fonction du service de streaming.

• Ce produit est utilisé dans une zone où des services de streaming ne sont pas fournis.

Les services de streaming ne sont fournis que dans certaines zones. Les services de streaming peuvent ne pas etre disponibles dans certains pays ou regions ou le produit est utilise.

impossible demettre à jour le microprogramme via un réseau

La connexion reseau est medicore.

Essayez de mettre de nouveau à jour le microprogramme ou effectuez la mise à jour au moyen d'une clé USB à mémoire flash. Pour savoir commentmettre à jour le microprogramme au moyen d'une clé USB à mémoire flash, reportez-vous au Guide de mise à jour du microprogramme suivant.

https://manual.yamaha.com/av/fwupdate/21/srWs/

En cas de problème : Application

L'application ne peut pas détecter la barre de son

• Une application non prise en charge par la barre de son est utilisé.

Cette barre de son prend uniquement en charge Sound Bar Controller. Sound Bar Remote, Home Theater Controller et MusicCast Controller ne peuvent pas etre utilisés.

• La barre de son et le smartphone ne sont pas connectés au même réseau.

Vérifiez la connexion réseau et les réglages du routeur, puis connectez la barre de son et le smartphone au même réseau.

• Le smartphone n'est pas connecté sans fil (via Wi-Fi) au routeur LAN sans fil.

Connectez le smartphone sans fil (via Wi-Fi) au routeur LAN sans fil.

• Un routeur prénant en charge de multiples SSID est utilisé.

La fonction de séparation des réseaux d'un routeur LAN sans fil empêche l'accès à la barre de son.

Connectez la barre de son et le smartphone à un réseau avec le même SSID. Essayez de vous connecter au SSID principal en premier.

La fonction sans fil (Wi-Fi) est désactivée.

Activez la fonction sans fil (Wi-Fi).

• « Activation/désactivation de la fonction sans fil (Wi-Fi) » (p.68)

Comment réduire la consommation en veille

Modifiez les réglages comme suit :

• Contrôle HDMI : Désactivé
  Veille reseau : Désactivé

Liens connexes

• « Activation/désactivation de la fonction de contrôle HDMI » (p.62)
• « Activation/désactivation de la fonction de veille réseau » (p.66)

Comment remplacer la pile de la télécommande

Précautions à prendre pour les piles de la télécommande

Avant de remplacer la pile de la télécommande par une neue, veilles à dire les précautions suivantes. Veilles à suivre les précautions.

AVERTISSEMENT

• La télécommande incluse avec ce produit contient une pile bouton. N'avalez pas la pile bouton. Tenez les piles neues et usées hors de portée des enfants. Si le compartmentement de la pile ne se ferme pas complètement, tenez-le hors de portée des enfants. Si la pile bouton est avalée, elle peut provoquer de graves brûlures chimiques et dissoudre les tissus du corps humain en seulement 2 heures et entrainer la mort. Si vous pensez que des piles ont pu être avalées ou placées à l'intérieur du corps humain, consultez immédiatement un醫生iein.
• Ne jetez pas la pile au feu. Evitez d'exposer la pile a une temperature elevated, telle que les rayons directs du soleil ou du feu. Essayez de charger la pile insérée dans la télécommande. La pile pourrait exposer ou fuiR, et provoquer un incendie ou des blessures.
• Ne démontré pas la pile. En cas de fuite du liquide de la pile, évitez tout contact avec ce liquide. Tout contact du contenu des piles avec les mains ou les yeux peut entraîner la cédité ou provoquer des brûlures chimiques. En cas de contact avec les yeux, la bouche ou la peau, rincez-vous immeditaté à l'eau claire et consultez un médecin.

ATTENTION

• N'utilise pas de pile autre que celle spécifiée. Cela pourrait provoquer un incendie ou des brûlures, ou entraîner des fuites de liquide susceptibles de provoquer une inflammation de la peau.
  Veilazrresperla polarite (+ / - ) lrs de la mise en place de la pile. Le non-respect de ces instructions risque de provoquer un incendie, des brulures ou l'apparition de flammes en raison d'une fuite du liquide des piles.
• Lorsque la pile est déchargeée ou que vous n'utilise pas la barre de son pendant une longue période, retirez la pile de la télécommande pour éviter toute fuite du liquide de pile.
• Ne conservez pas les piles dans une poche ou un sac contenant des pieces en métal et évitez de transporter ou de stocker des piles avec des éléments métalliques. Cela pourrait court-circuiter les piles, les faire exploser ou déverser leur liquide et provoquer un incendie ou des blessures.
  Avant de proceder au stockage ou a mise au rebut des piles, veillez a isoler la zone des bornes en appliquant dessus un ruban adhesif ou tout autre type de protection. Si vous mélangez les piles a d'autres piles ou a des objets metalliques, vous risque de provoquer un incendie, des brûlures ou l' apparition de flammes dues à la fuite du liquide des piles.

Remplacement de la pile de la télécommande

• Avant de remplacer la pile par une neue, veillez à litre les précautions suivantes.

• « Précautions à prendre pour les piles de la télékomande » (p.102)

Lorsque la pile est déchargeé, la barre de son ne peut plus être commandée avec la télécommande. Remplacez la pile par une neue.

1 Tout en maintainant enfoncée la partie libellée PUSH au dos de la télécommande, faites glisser le couvercle dans le sens de la flèche pour le prisoner.

2 Insérez un objet tel qu'un stylo à bille à pointe fine comme indiqué par la flèche et retirez la pile.

3 Insérez la pile et remettez le couvercle en place en le faisant glisser dans le sens de la flèche.

Réinitialisation de la barre de son

Réinitialisez la barre de son en effetuant les opérations suivantes.

Forcer la barre de son a s'eteindre

Appuyez sur la touche d'alimentation sur la barre de son pendant au moins 15 secondes.

Pour réinitialiser la barre de son

Reportez-vous aux explications suivantes et ramenez les réglages de la barre de son aux préroglages en usine.

« Réinitialisation de la barre de son » (p.73)

CHARACTERISTIQUES TECHNIQUES

Caracteristiques techniques de ce produit

Les caractéristiques techniques de ce produit sont les suivantes.

Section amplificatseur

Puisance de sortie nominale maximale
• Avant G/D	30 W × 2 canaux
• Hauteur G/D	30 W × 2 canaux
• Caisson de graves	30 W × 2

Section Enceinte

Avant G/D
• Type	Type suspension acoustique (blindage non magnétique)
• Excitateur	Membrane conique de 4,6 × 6,6 cm × 2
• Réponse en fréquence	220 Hz à 22 kHz
• Impédance	6 Ω
Hauteur G/D
• Type	Type suspension acoustique (blindage non magnétique)
• Excitateur	Membrane conique de 5,2 cm × 2
• Réponse en fréquence	220 Hz à 22 kHz
• Impédance	6 Ω
Caisson de graves
• Type	Type suspension acoustique (blindage non magnétique)
• Excitateur	Membrane conique de 7,5 cm × 2
• Réponse en fréquence	55 Hz à 220 Hz
• Impédance	6 Ω × 2
Prises d'entrée
Numérique (optique)	1 (TV)
HDMI	1 (HDMI IN)
Prises de sortie
HDMI	1 (HDMI OUT/TV (eARC))

Autres prises

USB	1 (UPDATE ONLY)
Réseau (100BASE-TX/10BASE-T)	1 (NETWORK)

Bluetooth

Fonction	Fonction Sink (appareil source vers cette unité)
Bluetooth version	Ver 5.0
Profils pris en charge	A2DP
Codes pris en charge	Fonction Sink : SBC, MPEG-4 AAC
Catégorie Bluetooth	Bluetooth Catégorie 2
Portée (ligne de mire)	Environ 10 m
[Modèles pour le Royaume-Uni et l'Europe]
• Fréquence radio	2402 MHz à 2482 MHz
• Puisance de sortie maximale (EIRP)	8,8 dBm (7,6 mW)

LAN sans fil

Normes LAN sans fil	IEEE 802.11 a/b/g/n/ac*
	* Bande passante de canal de 20 MHz uniquement
Bande de fréquence radio	2,4 GHz/5 GHz
Méthodes de sécurité disponibles	WPA, WPA2, WPA3

[Modèles pour le Royaume-Uni et l'Europe]

• Fréquence radio : puissance de sortie maximale (EIRP)

• Bande 2,4 GHz

• Bande 5 GHz

2402 MHz à 2482 MHz (20 MHz):19,2 dBm (83,2 mW)

5150 MHz à 5725 MHz (20 MHz) : 20,9 dBm (123 mW)

5725 MHz à 5850 MHz (20 MHz): 14,0 dBm (25,1 mW)

Fonction audio du réseau

Codes pris en charge

WAV (format PCM uniquement)/FLAC/AIFF/Ogg Vorbis : jusqu'à 192 kHz ALAC : jusqu'à 96 kHz MP3/WMA/MPEG-4 AAC/Ogg Opus : jusqu'à 48 kHz

Communication entre la barre de son et le caisson de graves

[Modèles pour le Royaume-Uni et l'Europe]
• Fréquence radio	5775 MHz à 5875 MHz
• Puisance de sortie maximale (EIRP)	13,8 dBm (24,0 mW)
Généralités
Alimentation
• Modèles pour les États-Unis, le Canada, le Brésil, Taiwan et le Mexique	CA 100 à 120 V, 50/60 Hz
• Modèles pour le Royaume-Uni, l'Europe et d'autres régions	CA 100 à 240 V, 50/60 Hz
Consommation	36 W (puissance nominale)
Consommation en veille
• [Modèles pour les États-Unis, le Canada, le Brésil, Taiwan et le Mexique]
• Contrôle HDMI/Veille réseau : Éteint	0,5 W
• Contrôle HDMI/Veille réseau : Activé	2,0 W
• [Modèles pour le Royaume-Uni, l'Europe et d'autres régions]
• Contrôle HDMI/Veille réseau : Éteint	0,5 W
• Contrôle HDMI/Veille réseau : Activé	2,0 W
Dimensions (L x H x P)
• Installation de la barre de son devant un téléviseur, etc.	1015 × 63 × 112 mm
• Fixation de la barre de son à un mur, avec des entretoises	1015 × 63 × 120 mm
Poids	3,9 kg

NOTE

Le contenu de ce Guide d'utilisation s'applique aux dernières caractéristiques techniques connues à la date de publication du manuel. Pour obtenir la version plus récènte du Guide d'utilisation, accédez au site Web de Yamaha, puis téléchargez le Guide d'utilisation.

Formats des signaux video/ audio HDMI pris en charge

Les signaux video/audio HDMI suivants sont pris en charge par ce produit.

Signaux audio (signaux d'entrée audio de la prise HDMI IN et de la prise HDMI OUT/TV (eARC))

Les signaux audio suivants peuvent êtrelus sur ce produit lorsquils sont reçus depuis la prise de sortie HDMI de l'appareil audio-video vers la prise HDMI IN sur la barre de son, et depuis la prise d'entrée HDMI compatible eARC sur le télévisuer vers la prise HDMI OUT/TV (eARC) sur la barre de son :

Formats audio	Détails
PCM linéaire à 2 canaux	2 canaux, 32/44,1/48/88,2/96/176,4/192 kHz, 16/20/24-bits
PCM linéaire multicanal	8 canaux, 32/44,1/48/88,2/96/176,4/192 kHz, 16/20/24-bits
Train binaire	Dolby Digital/Dolby Digital EX/Dolby Digital Plus/Dolby TrueHD/Dolby Atmos

Signaux video

Les signaux videou suivants sont pris en charge.

• Deep Color
  x.v.Color
• Signaux video 3D
• Signaux video HDR (High Dynamic Range)

HDR10
- HLG
Dolby Vision

Les résolutions suivantes sont prises en charge.

VGA
480i/60 Hz
480p/60 Hz
- 576i/50 Hz
- 576p/50 Hz
- 720p/60 Hz, 50 Hz
1080i/60 Hz, 50 Hz
1080p/60 Hz, 50 Hz, 24 Hz
- 4K/60 Hz, 50 Hz, 30 Hz, 25 Hz, 24 Hz

Normes de protection des droits d'auteur

Conforme HDCP 2.3

NOTE

Reportez-vous au mode d'emploi accompagnant l'appareil audio-video pour savoir comment le connecter à la barre de son.
L de la lecture audio d'un DVD protégé contre la copie, il se peut que les signaux video et/ou audio ne soient pas émis en fonction du lecteur DVD utilisé.
- La barre de son ne prend pas en charge les téléviseurs ou les projecteurs poursuivus de prises HDMI ou DVI non compatibles HDCP. Reportez-vous au mode d'emploi accomplissant le dispositif HDMI ou DVI pour vérifier s'il est compatible HDCP.
Pour decoder les signaux audio à train binaire, modifiez les réglages sur l'appareil audio-video de sorte qu'il émette directement les signaux à train binaire. Reportez-vous au mode d'emploi accompagnant l'appareil audio-video pour de plus amples informations.
La resolution à laquelle les signaux video sont transmis dépend des caractéristiques techniques du téléviseur connecté.
Le contente du Guide d'utilisation s'applique aux dernières caractéristiques techniques connues à la date de publication du manuel. La version la plus récente du Guide d'utilisation est téléchargeable depuis le site Web de Yamaha.

Formats des signaux audio numériques pris en charge

Les signaux audio numériques suivants sont pris en charge par ce produit.

Signaux d'entrée audio de la prise HDMI OUT/TV (eARC)

Les signaux audio numériques suivants peuvent être lus sur ce produit lorsqu'ils sont reçus depuis la prise d'entrée HDMI compatible ARC sur le télévisur vers la prise HDMI OUT/TV (eARC) sur la barre de son.

Formats audio	Détails
PCM linéaire à 2 canaux	2 canaux, 32/44,1/48/88,2/96/176,4/192 kHz, 16/20/24-bits
Train binaire	Dolby Digital/Dolby Digital EX/Dolby Digital Plus/Dolby Atmos

Signaux d'entrée audio de la prise TV

Les signaux audio numériques suivants peuvent être lus sur ce produit lorsqu'ils sont reçus depuis la prise de sortie optique numérique sur le téléviseur vers la prise TV sur la barre de son.

Formats audio	Détails
PCM linéaire à 2 canaux	2 canaux, 32/44,1/48/88,2/96 kHz, 16/20/24-bits
Train binaire	Dolby Digital/Dolby Digital EX

NOTE

Le contenu de ce Guide d'utilisation s'applique aux dernières caractéristiques techniques connues à la date de publication du manuel. La version la plus récente du Guide d'utilisation est téléchargeable depuis le site Web de Yamaha.

Listedesaffichagesdes témoins

Les témoins de la barre de son affichent principalement les informations de la manière suivante :

NOTE

Ce guide présente le statut lumineux des témoins comme suit :

Éteint

Allumé

Clignote

Hors tension

Lecture normale

1 TV

Allumé en blanc : Lecture audio depuis le téléviseur

2 HDMI

Allumé en blanc : Lecture audio depuis la prise HDMI IN

3 BLUETOOTH

Allumé en bleu : Connexion au dispositif Bluetooth établie

Clignote en blanc : Attente de connexion au dispositif Bluetooth

4 NET

Allumé en blanc : Lecture audio à partir d'un réseau

5 CLEAR VOICE

Allumé en blanc : La fonction Clear Voice est activée

Éteint : La fonction Clear Voice est désactivée

6 BASSEXT

Allumé en blanc : L'accentuation des graves est activée

Éteint: L'accentuation des graves est désactivée

7 ALL

Allumé en blanc : Le mode ALL est activé

Éteint : Le mode ALL est désactivé

8 Wi-Fi

Allumé en blanc: Wi-Fi connecté

Clignote en blanc : établissement de la connexion Wi-Fi

Éteint: Wi-Fi déconnecté

9 UPDATE

Clignote en vert : Une nouvelle version du microprogramme est disponible

Éteint: Pas de nouveau microprogramme

Sourdine

Opération non valide

Une erreur a eu lieu

Clignote en rouge

Affichage du type de signal audio et des réglages pour les fonctions

Les témoins de la barre de son affichent les informations suivantes sur le type de signal audio et les réglages pour les fonctions pendant trois secondes immédiatement après avoir enforcé INFO sur la télécommande.

1 Type de signal audio

TV allumé en blanc, HDMI éteint : Dolby Audio (Dolby Digital/Dolby Digital Plus/Dolby TrueHD)

TV allumé en rouge, HDMI éteint : Dolby Atmos

TV allumé en blanc, HDMI allumé en blanc : AAC

TV éteint, HDMI allumé en blanc : Autres types de signaux audio

2 Niveau de compression de la portée dynamique

Allumé en bleu : Auto

Allume en blanc : Compression

Éteint : Aucune compression

3 Que la fonction Bluetooth soit activée ou désactivée

Allumé en blanc: activé

Éteint : désactivé

4 Que la fonction de contrôle HDMI soit activée ou désactivée

Allumé en blanc: activé

Éteint : déactivé

5 Que la fonction sans fil (Wi-Fi) soit activée ou désactivée

Allumé en blanc: activé

Éteint : désactivé

6 Connexion d'un caisson de graves

Allumé en blanc: connecté

Éteint : non connecté

7 Connexion d'une enceinte surround (gauche)

Allumé en blanc: connecté

Éteint : non connecté

Connexion d'une enceinte surround (droite)

Allumé en blanc: connecté

Éteint : non connecté

Si une seule enceinte sans fil est enregistrée, le témoin Wi-Fi s'allume en blanc et le témoin UPDATE s'allume en vert lorsqu'elle est connectée. Lorsque l'enceinte sans fil n'est pas connectée, les deux témoins Wi-Fi et UPDATE sont éteints.

NOTE

Lorsque la luminosite des temoins est reglee sur « Eteint», les temoins ne s'allument que pendant les operations de commande.
- Reportez-vous à la description de chaque réglage pour connaître ce que les indicateurs affichent lorsque le réglage est modifié.

Liens connexes

• « Contrôle de basependant la lecture » (p.42)
• « Réglage du son selon vos préférences » (p.44)
• « Changement de la luminosité des témoins » (p.55)
• « En cas de problème : Puissance ou fonctionnalité globale » (p.75)

ANNEXE

Marques commerciales

Les marques commerciales suivantes sont utilisées dans ce guide.

COMPATIBLE WITH

Dolby Vision Dolby Atmos

Dolby, Dolby Vision, Dolby Atmos et le symbole double-D sont des marques de Dolby Laboratories Licensing Corporation.

Fabrique sous licence de Dolby Laboratories.

Travaux confidentiels non publiés. Copyright © 2012-2022 Dolby Laboratories. Tous droits réservés.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Les termes HDMI, interface multimédia haute définition HDMI et habillage commercial HDMI, et les logos HDMI sont des marques commerciales et des marques déposées de HDMI Licensing Administrator, Inc.

Bluetooth®

Le mot et logo Bluetooth® est une marque déposée et enregistrée propriété de Bluetooth SIG, Inc. et toute utilisation de ces marques par Yamaha Corporation est soumise à licence. Les autres marques et noms commerciaux sont détenus par leurs propriétaires respectifs.

Alexa

built-in

Amazon, Alexa, Amazon Music, Kindle et tous les logos affreents sont des marques d'Amazon.com, Inc. ou de ses filiales.

CERTIFIED

Le logo Wi-Fi CERTIFIED™ est une marque déposée de la Wi-Fi Alliance®.

Wi-Fi et Wi-Fi CERTIFIED sont des marques déposées ou des marques commerciales de la Wi-Fi Alliance®.

x.v.ColorTM

« x.v.Color » est une marque commerciale de Sony Corporation.

Works with

Apple AirPlay

Pour contrôle cette enceinte compatible AirPlay 2, l'iOS 11.4 ou une version ultérieure est requise.

L'utilisation du logo Works with Apple signifie qu'un accessoire a ete concu pour fonctionner specifquement avec la technologie identificee dans le logo et a ete certifié par le développement comme repondant aux normes de performances d'Apple.

Apple, AirPlay, Apple TV, Apple Watch, iPad, iPad Air, iPad Pro, iPhone, Lightning, iTunes sont des marques d'Apple Inc., déposées aux États-Unis et dans d'autres pays et régions.

App Store

App Store est une marque de service d'Apple Inc déposées aux États-Unis et dans d'autres pays.

Android Google Play

Android et Google Play sont des marques commerciales de Google LLC.

GPL/LGPL

Ce produit intégré le logiciel de source libre GPL/LGPL dans certaines sections. Vous détenez le droit d'obtenir, de copier, de modifier ou de redistribuer uniquement ce code source libre. Pour plus d'informations sur les logiciels de source libre GPL/LGPL, la manière de les obtenir et la licence GPL/LGPL, reportez-vous au site Web de Yamaha Corporation

(https://manual.yamaha.com/av/cm/sla/21/srWs/)

ListedescentredeSAV

Si vous n'arrive pas à corriger le problème, contactez notre SAV comme déscrit ci-dessous.

Pour les clients au Japon

• Adressez-vous au point de vente où vous ave acheté ce produit, ou à un centre de SAV repris dans la liste du « Guide de démarrage rapide » fourni avec ce produit.

Pour les clients en dehors du Japon

• Adressez-vous au revendeur Yamaha agréé le plus proche, ou à un centre de SAV. https://manual.yamaha.com/av/support/

Yamaha Global Site

https://www.yamaha.com/

Yamaha Downloads
