Type de produit	Convecteur mural
Marque	SUPRA
Modèle	1500 (QUICKFIX 1500)
Puissance thermique nominale	1,5 kW
Puissance thermique minimale	0,00024 kW
Alimentation électrique	230 V ~ 50 Hz, 10 A
Dimensions (approx.)	Hauteur : 45 cm, Largeur : 75 cm, Profondeur : 12 cm
Poids (approx.)	6 kg
Modes de chauffage	Confort (5-35 °C), Éco (1-31 °C), Antigel (7 °C), Programmes P1/P2/P3
Minuterie d'extinction	0-24 heures
Fonction ouverture de fenêtre	Oui (arrêt automatique détection chute de température)
Programmateur hebdomadaire	Oui (P3 réglable par heure)
Affichage	LED numérique (température, heure, mode)
Thermostat électronique	Oui
Protection contre la surchauffe	Oui (coupure thermique automatique)
Indice de protection	IP21 (usage intérieur sec)
Matériau du boîtier	Plastique thermorésistant
Couleur	Blanc
Installation	Murale ou sur pieds (fournis)
Cordon d'alimentation	Longueur approx. 1,5 m
Entretien et nettoyage	Débrancher et refroidir, nettoyer avec chiffon humide et détergent doux
Réparabilité	Pièces détachées disponibles via SAV agréé
Garantie	2 ans (usage domestique)
Normes certifiées	CE, RoHS, DEEE, directives 2014/35/UE, 2014/30/UE, 2011/65/UE, 2009/125/CE

FOIRE AUX QUESTIONS - 1500 SUPRA

Comment régler l'horloge et le jour de la semaine ?

Maintenez le bouton ☑ enfoncé pendant 3 secondes pour accéder aux réglages. Choisissez le jour (1 pour lundi, 7 pour dimanche) avec ⊕ et ⊖. Confirmez avec ⏻ pour régler l'heure, puis les minutes. Finalisez avec Ⓧ.

Comment utiliser la minuterie d'extinction ?

Appuyez une fois sur ⏻ pour afficher le symbole OH clignotant. Utilisez ⊕ et ⊖ pour choisir un délai de 0 à 24 heures. Appuyez à nouveau sur ⏻ pour valider.

Qu'est-ce que la fonction 'Ouverture de fenêtre' ?

Activez-la en appuyant sur . Si une chute de température rapide est détectée, le chauffage s'éteint automatiquement et le voyant clignote. Appuyez à nouveau sur pour reprendre le mode précédent.

Quels sont les modes de chauffage disponibles ?

Les modes sont : Confort (5-35°C), Éco (température confort -4°C), Antigel (7°C fixe), et les programmes P1, P2 (non réglables) et P3 (réglable par heure et jour).

Comment nettoyer l'appareil ?

Débranchez et attendez le refroidissement complet. Nettoyez avec un chiffon humide et un détergent doux. N'utilisez pas de solvants, produits abrasifs ou acides. Ne laissez pas pénétrer d'eau dans les grilles.

Que faire si l'appareil s'éteint tout seul ?

Vérifiez qu'aucun obstacle ne bloque l'entrée ou sortie d'air. Si le problème persiste, débranchez et attendez 15 minutes avant de rebrancher. Si le défaut continue, contactez un service technique agréé.

L'appareil peut-il être utilisé dans une salle de bain ?

Non, l'appareil ne doit pas être utilisé à proximité d'une baignoire, douche ou piscine. Il est conçu pour un usage dans des pièces sèches et bien isolées.

Comment régler le programme P3 ?

En mode P3, maintenez Ⓜ enfoncé 3 secondes. Choisissez le jour (d1-d7) avec ⊕ et ⊖, validez avec Ⓜ. Réglez ensuite chaque heure (00-24) avec ⊕ et ⊖, puis choisissez le mode (confort, éco, antigel) avec Ⓜ. Terminez avec ⭕ après 23h.

Que faire en cas de panne de courant ?

L'horloge et le calendrier sont réinitialisés aux valeurs d'usine. Vous devrez les reprogrammer. Le chauffage reprendra son mode précédent après le retour du courant.

Où trouver les pièces détachées ?

Contactez le service après-vente agréé SUPRA ou un professionnel qualifié. Ne tentez pas de réparer l'appareil vous-même.

MODE D'EMPLOI 1500 SUPRA

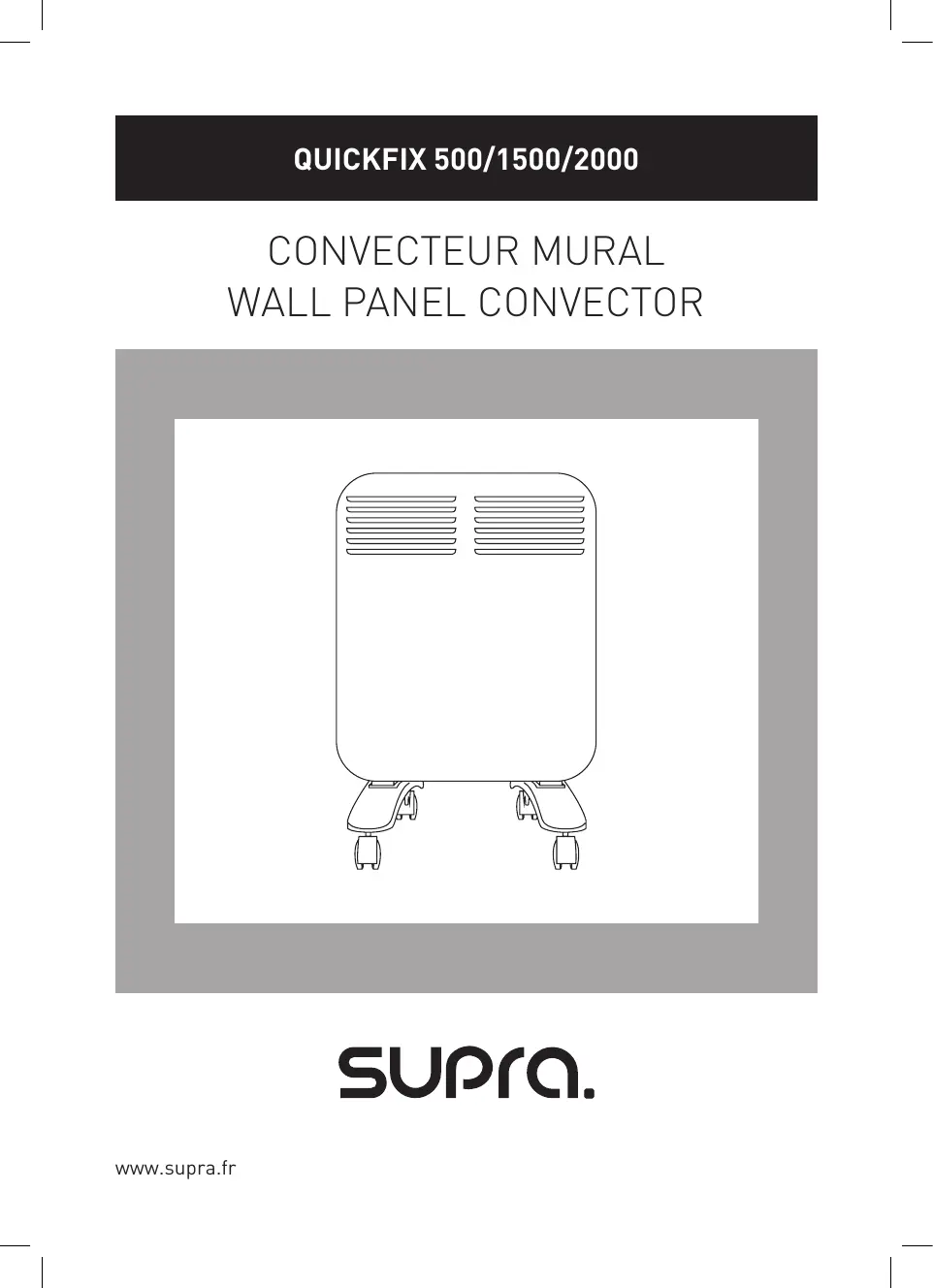

Convecteur mural QUICKFIX 500 QUICKFIX 1500 QUICKFIX 2000

Cher Client,

Nous vous remercions d'avoir acheté un produit SUPRA.

Sa technologie, son design et sa fonctionnalité, outre sa parfaite conformité aux normes de qualité les plus strictes, vous permettront d'en tirer une longue et durable satisfaction.

- Ce produit ne peut être utilisé que dans des locaux bien isolés ou de manière occasionnelle.

- Lire attentivement cette notice d'instructions avant de mettre l'appareil en marche, et la conserver pour la consulter ultérieurement. Le non-respect de ces instructions peut être source d'accident.

- AVERTISSEMENT : Certaines pièces du produit peuvent devenir très chaudes et entraîner des brûlures. Faire particulièrement attention lorsque des enfants ou des personnes vulnérables sont présents.

• L'appareil ne doit pas être placé sous une prise électrique.
• L'appareil doit être mis hors de portée des enfants de moins de 3 ans, sauf s'ils sont continuelle-

ment surveillés.

• Les enfants de 3 ans à 8 ans pourront allumer/éteindre l'appareil tant que celui-ci aura été placé ou installé dans sa position de fonctionnement normal et sous la supervision d'un adulte ou après avoir reçu les instructions relatives au fonctionnement sûr de l'appareil et sachant les risques potentiels de l'utilisation.
• Cet appareil peut être utilisé par des personnes non familiarisées avec son fonctionnement, des personnes handicapées ou des enfants âgés de plus de 8 ans, et ce, sous la surveillance d'une personne responsable ou après avoir reçu la formation nécessaire sur le fonctionnement sûr de l'appareil et en comprenant les dangers qu'il comporte.
• Les enfants ne doivent pas réaliser les opérations de nettoyage ou de maintenance de l'appareil sauf sous la supervision d'un adulte.
  -Les enfants de 3 ans à 8 ans ne doivent pas brancher, régler, nettoyer ni réaliser les opérations de maintenance de l'appareil
• Cet appareil n'est pas un jouet. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

- Ne pas utiliser l'appareil à proximité d'une baignoire, d'une douche ou d'une piscine.

- Si le cordon d'alimentation est endommagé, il devra être remplacé par le fabricant, par un service après-vente ou par tout professionnel agréé afin d'écarter tout danger.

- Cet appareil est uniquement destiné à un usage domestique et non professionnel ou industriel.

- Ce symbole signifie que le produit ne doit pas être recouvert.

-AVERTISSEMENT : Afin d'éviter une surchauffe, ne pas couvrir l'appareil.

- L'appareil doit être installé de façon telle que la personne qui se trouve dans la baignoire ou la douche ne puisse pas toucher les interrupteurs ou toute autre commande.

- Avant de brancher l'appareil au secteur, s'assurer que la tension indiquée sur la plaque signalétique correspond à celle du secteur.

- Brancher l'appareil sur une prise de courant raccordée à la terre et supportant au moins 10 ampères.

- La prise de courant de l'appareil doit coïncider avec la base de la prise de courant. Ne jamais modifier la prise de courant. Ne pas utiliser d'adaptateur de prise de courant.

- Utiliser l'appareil dans une zone bien ventilée.

- Il faut prévoir une ventilation adéquate de la salle, si d'autres appareils à gaz ou autre combustible, peuvent être utilisés simultanément dans la même salle où est installé l'appareil.

• L'appareil doit être utilisé et placé sur une surface plane et stable.
• Placer l'appareil à minimum 50 cm de tout matériel combustible, tels que des rideaux, des meubles...
• Afin d'éviter tout risque d'incendie, ne pas boucher totale ou partiellement l'entrée et la sortie d'air de l'appareil, par des meubles, rideaux, vêtements, etc.
• Ne pas utiliser l'appareil associé à un pro-grammateur, à une minuterie ou autre dispositif connectant automatiquement l'appareil.
• Ne pas utiliser l'appareil si son câble électrique ou sa prise est endommagé.
• Si une des enveloppes protectrices de l'appareil se rompt, débrancher immédiatement l'appareil du secteur pour éviter tout choc électrique.
• AVERTISSEMENT : Ne pas utiliser l'appareil à proximité de points d'eau.
• Ne pas utiliser l'appareil avec les mains ou les pieds humides, ni les pieds nus.
• Ne pas forcer le câble électrique de connexion.
• Ne jamais utiliser le câble électrique pour lever,
• transporter ou débrancher l'appareil.
• Ne pas enrouler le câble électrique de connexion autour de l'appareil.
• Éviter que le câble électrique de connexion ne se coince ou ne s'emmêle.
• Ne pas laisser le cordon de connexion entrer en contact avec les surfaces chaudes de l'appareil.
• Maintenir l'appareil éloigné des sources de chaleur, huiles, bords coupants ou pièces en mouvement.
• Vérifier l'état du câble électrique de connexion. Les câbles endommagés ou emmêlés augmentent le risque de choc électrique.
• Cet appareil n'est pas adéquat pour un usage à l'extérieur.
• Le câble d'alimentation doit être examiné régulièrement à la recherche de signes de dommages, et s'il est endommagé, l'appareil ne doit pas être utilisé.

• Il est recommandé, comme protection additionnelle de l'installation électrique qui nourrit

• l'appareil, de disposer d'un dispositif de courant différentiel avec une sensibilité maximale de 30mA. En cas de doute, consultez un installateur agréé.

• Ne pas toucher la prise de raccordement avec les mains mouillées.
• Les personnes insensibles à la chaleur doivent éviter d'utiliser cet appareil (puisque celui-ci présente des surfaces chauffantes).
• Quand l'appareil est mis en marche, la température des surfaces accessibles peut être élevée.

GARANTIE

Toute utilisation inappropriée ou non conforme aux instructions d'utilisation annule la garantie et la responsabilité du fabricant.

DESCRIPTION

A Panneau frontal

B Panneau de commande

C Pieds

PANNEAU DE CONTRÔLE

	Interrupteur marche/ arrêt
	Sélectionner
	Fonction Ouverture de fenêtre
	Fonction Augmenter
	Fonction Diminuer
	Minuterie

1 Bouton d'alimentation : on/off
2 Mode chauffage
3 Fonction Ouverture de fenêtre
4 Mode confort
5 Mode ECO
6 Minuterie

MONTAGE DES PIEDS DE LA BASE (ROUES):

- Pour monter les pieds de la base, placer l'appareil face vers le bas (fig2).

• Accoupler le support au corps de l'appareil.
• Positionner les pieds sur le corps de l'appareil au moyen des (I) vis. (Fournies avec l'appareil).
• Retourner l'appareil et vérifier le bon fonctionnement des pieds.
• Mode d'emploi
• Avant la première utilisation :
• S'assurer d'avoir retiré tout le matériel d'emballage du produit.
• Certaines parties de l'appareil ont été légèrement graissées. Par conséquent, lors de la première mise en marche de l'appareil, il peut se dégager de la fumée. La fumée disparaîtra dans un cours laps de temps.
• Pour éliminer l'odeur de neuf au premier fonctionnement, on recommande de le faire marcher à la puissance maximale pendant 2 heures dans une pièce bien ventilée.
• Préparer l'appareil pour la fonction que vous souhaitez réaliser.

MODE D'EMPLOI:

• Brancher l'appareil.
• Le voyant s'allume. ⏻
• Appuyer sur ⏻ pour allumer l'appareil en mode chauffage, soit le mode usine par défaut.
• Mode usine par défaut :
• Mode chauffage : mode confort
• Réglage de la température cible : 22°C
• Date : 1 (lundi), Heure : 00:00 (Éteint)
• Fonction Ouverture de fenêtre Éteint
• Minuterie : Éteint
• Pour éteindre le chauffage, appuyer sur ⏻
• Débrancher l'appareil en cas d'inutilisation.
• Fonction horloge et jour de la semaine :
• Maintenir le bouton ☑ enfoncé pendant 3 secondes pour accéder aux fonctions d'horloge et de jour de la semaine
• Une fois d afficher, appuyer sur ⊕ et sur ⊖ pour choisir un jour du 1 au 7.

1	Lundi
2	Mardi
3	Mercredi
4	Jeudi
5	Vendredi
6	Samedi
7	Dimanche

• Appuyer sur ⏻ pendant quelques secondes pour confirmer le jour et accéder à la fonction d'horloge lorsque celle-ci s'affiche : H.
• Appuyer sur ⊕ et ⊖ pour régler l'heure actuelle
• Appuyer sur ⏻ pendant quelques secondes pour confirmer l'heure et régler les minutes lorsque celles-ci s'affichent: ∩.
• Appuyer sur ⊕ et ⊖ pour régler les minutes
• Appuyer sur Ⓧ pour confirmer tous les réglages
• Note : En cas de panne de courant, l'horloge et le calendrier seront réinitialisés aux valeurs d'usine par défaut.

MODE CHAUFFAGE:

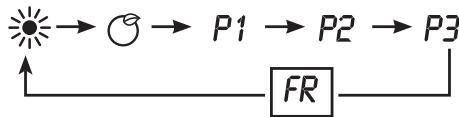

- Appuyer sur Ⓓ pour sélectionner le mode. En appuyant sur Ⓓ . Le mode de chauffage sera exécuté en cycle continu, comme indiqué ci-dessous :

• Mode confort : Appuyer sur ⊕ et - pour régler la température entre 5-35 °C.
• Mode ECO : Appuyer sur ^+ et ^- pour régler la température entre 1-31 °C.
• Note : Mode ECO = mode confort - 4 °C
• Mode antigel : FR s'affichera à l'écran. La température de consigne est de 7 °C. Il n'est pas possible de modifier cette température.
• P1/P2/P3 : Température de chauffage par défaut.
• Note : Si les paramètres d'horloge et de jour ne sont pas définis, il vous sera demandé de régler les paramètres d'horloge et de jour lors du premier accès au paramètre P1/P2/P3.

P1 : (Lundi-dimanche) programme non réglable

P2 : (lundi-vendredi) programme non réglable

P2 : (samedi-dimanche) programme non réglable

P3 : (lundi-vendredi) programme réglable

P3 : (samedi-dimanche) programme réglable

P3 configuration des programmes réglables

• 1. En mode P3, appuyer sur Ⓜ pendant 3 secondes pour accéder aux réglages du jour.
• 1. dl, s'affichera à l'écran. Appuyer sur ⊕ et ⊖ pour configurer les options dl-d7 (lundi-dimanche). Appuyer sur (M) pour confirmer et accéder aux réglages de l'heure
• 1. Lorsque ☐ s'affiche à l'écran, appuyer sur (+ et -) sélectionner une valeur entre 00 et 24. Appuyer sur Ⓜ pour choisir le mode de chauffage pour chaque heure (mode confort ⚙ ou mode ECO ⚗ ou mode antigel, lequel ne sera assorti d'aucun indicateur)
• 1. Répéter l'opération jusqu'à ce que l'horaire de chaque heure et jour soit configuré.
• Note : Après avoir réglé le mode de chauffage pour 23h00, appuyer sur ⭕ pour revenir aux réglages du jour.
• Remarque : lorsque d7 s'affiche à l'écran, appuyer sur + pour terminer tous les réglages avec P3.

MINUTERIE D'EXTINCTION

- Appuyer une fois sur ⏻. Les symboles « OH » clignotants s'afficheront à l'écran. Appuyer sur + et - pour configurer la minuterie (0-24 heures). Appuyer à nouveau sur ⏻ pour confirmer la configuration. Le voyant ⏻

s'allumera.

FONCTION OUVERTURE DE FENÊTRE

• Appuyer une fois sur 📄. Le voyant 📄 s'allumera. Si la fonction Ouverture de fenêtre est activée, le voyant 📄 continuera à clignoter et le chauffage s'éteindra.
• Appuyer à nouveau sur Ⓗ pour quitter la fonction Ouverture de fenêtre et revenir au mode précédent.

APRÈS UTILISATION DE L'APPAREIL:

• Éteindre l'appareil en utilisant l'interrupteur ON/OFF.
• Débrancher l'appareil de la prise secteur.
• Nettoyer l'appareil.
• Sécurité thermique:
• L'appareil dispose d'un dispositif de sécurité qui protège l'appareil de toute surchauffe.
• Lorsque l'appareil s'allume et s'éteint alternativement et que ce n'est pas dû à l'action du thermostat ambiant, vérifier qu'aucun obstacle n'empêche ou ne gène l'entrée ou la sortie normale de l'air.
• Si l'appareil se déconnecte tout seul et ne se reconnecte pas, le débrancher de la prise secteur et attendre environ 15 minutes avant de le reconnecter. Si cela ne fonctionne toujours pas, faire appel aux services d'assistance technique agréés.

NETTOYAGE

• Débrancher l'appareil du secteur et attendre son refroidissement complet avant de le nettoyer.
• Nettoyer l'appareil avec un chiffon humide imprégné de quelques gouttes de détergent.
• Ne pas utiliser de solvants ni de produits au pH acide ou basique tels que l'eau de Javel, ni de produits abrasifs pour nettoyer l'appareil.
• Ne pas laisser pénétrer d'eau ni aucun autre liquide dans les grilles d'aération afin d'évi- ter d'endommager les parties intérieures de l'appareil.
• Ne pas immerger l'appareil dans l'eau ou tout autre liquide, ni le passer sous un robinet.
• Si l'appareil n'est pas maintenu dans un bon état de propreté, sa surface peut se dégrader et affecter inexorablement la durée de vie de l'appareil et le rendre dangereux.
• Observation : Après une longue période d'arrêt

il est possible qu'une une légère fumée se dégage lors de la reprise. Cela est dû au fait que de la poussière accumulée dans l'élément chauffant est brûlée, sans toutefois aucune conséquence négative. Ce phénomène peut être évité en nettoyant au préalable, à travers les grilles de l'appareil, l'intérieur de ce dernier à l'aide d'un aspirateur ou d'un jet d'air sous pression.

ANOMALIES ET RÉPARATION

- En cas de panne, remettre l'appareil à un service d'assistance technique agréé. Il est dangereux de tenter de procéder aux réparations ou de démonter l'appareil soimême.

POUR LES VERSIONS UE DU PRODUIT ET/OU EN FONCTION DE LA LEGISLATION DU PAYS D'INSTALLATION :

ÉCOLOGIE ET RECYCLAGE DU PRODUIT

• Les matériaux constitutifs de l'emballage de cet appareil font partie d'un programme de collecte, de tri et de recyclage. Si vous souhaitez vous débarrasser du produit, merci de bien vouloir utiliser les conteneurs publics appropriés à chaque type de matériau
• Le produit ne contient pas de substances concentrées susceptibles d'être considérées comme nuisibles à l'environnement.

Ce symbole signifie que si vous souhaitez vous débarrasser de l'appareil, en fin de vie utile, celui-ci devra être déposé, en prenant les mesures adaptées, à un centre agréé pour la collecte et le tri des déchets d'équipements électriques et électroniques

(DEEE).

Cet appareil est certifié conforme à la directive 2014/35/EU de basse tension, de même qu'à la directive 2014/30/EU en matière de compatibilité électromagnétique, à la directive 2011/65/EU relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements electriques et électroniques et à la directive 2009/125/EC pour la fixation d'exigences en matière d'écoconception applicable aux produits liés à l'énergie.

- Les informations suivantes fournissent les caractéristiques liées à la conception écologique:

Référence(s) du modèle: QUICKFIX 500, QUICKFIX 1500, QUICKFIX 2000
Puissance thermique
- Puissance thermique nominale P_nom	0,5 / 1,5 / 2,0 kW
- Puissance thermique minimale (indicative) P_min	0,00024 kW
- Puissance thermique maximale continue P_max	0,5 / 1,5 / 2,0 kW
Consommation d'électricité auxiliaire
- À la puissance thermique nominale el_max	N/A
- À la puissance thermique minimale el_min	N/A
- En mode veille el_SB	N/A
Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation
Contrôle thermique manuel de la charge avec thermostat intégré	Non
Contrôle thermique manuel de la charge avec réception d'informations sur la température de la pièce et/ou extérieure	Non
Contrôle thermique électronique de la charge avec réception d'informations sur la température de la pièce et/ou extérieure	Non
Puissance thermique régulable par ventilateur	Non
Type de contrôle de la puissance thermique/de la température de la pièce
Contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce	Non
Contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce	Non
Contrôle de la température de la pièce avec thermostat mécanique	Non
Contrôle électronique de la température de la pièce	Non
Contrôle électronique de la température de la pièce et programmateur journalier	Non
Contrôle électronique de la température de la pièce et programmateur hebdomadaire	Oui
Autres options de contrôle
Contrôle de la température de la pièce, avec détecteur de présence	Non
Contrôle de la température de la pièce, avec détecteur de fenêtre ouverte	Oui
Option contrôle à distance	Non
Contrôle adaptatif de l'activation	Non
Limitation de la durée d'activation	Non
Capteur à globe noir	Non
Coordonnées de contact: SUPRA FRANCE RCS Saverne 441 048 576 SIRET 441 048 576 00074BP 22 - 67216 OBERNAI Cedex FRANCE

English

Wall panel convector QUICKFIX 500 QUICKFIX 1500 QUICKFIX 2000

Dear customer,

SIRET 441 048 576 00074

BP 22 - 67216 OBERNAI Cedex FRANCE

www.supra.fr
