Type d'appareil	Climatiseur
Mode de fonctionnement	Refroidissement et chauffage
Puissance frigorifique	Non précisé
Puissance calorifique	Non précisé
Type de montage	Murale
Débit d'air	Non précisé
Niveau sonore	Non précisé
Type de gaz réfrigérant	Non précisé
Classe énergétique	Non précisé
Dimensions (L x H x P)	Non précisé
Poids	Non précisé
Fonctions supplémentaires	Déshumidification, minuterie
Commande	À distance
Alimentation électrique	230 V / 50 Hz
Couleur	Blanc

FOIRE AUX QUESTIONS - AHG770IX AIRLUX

Comment installer le groupe filtrant AIRLUX AHG770IX ?

Pour installer le groupe filtrant AIRLUX AHG770IX, suivez le manuel d'installation fourni. Assurez-vous de couper l'alimentation électrique avant de commencer. Fixez le groupe au mur selon les instructions et connectez le système d'évacuation ou de filtration selon vos besoins.

Quel type de filtre dois-je utiliser avec l'AIRLUX AHG770IX ?

L'AIRLUX AHG770IX utilise un filtre à charbon actif pour la filtration de l'air intérieur. Assurez-vous de choisir un filtre compatible avec ce modèle.

Comment nettoyer le filtre de l'AIRLUX AHG770IX ?

Pour nettoyer le filtre, retirez-le délicatement du groupe filtrant. Lavez-le à l'eau tiède savonneuse, rincez soigneusement et laissez sécher complètement avant de le réinstaller.

Que faire si le groupe filtrant ne s'allume pas ?

Vérifiez si l'appareil est correctement branché et assurez-vous que l'alimentation électrique fonctionne. Si le problème persiste, consultez le service après-vente.

Comment régler la vitesse du ventilateur sur l'AIRLUX AHG770IX ?

Utilisez le panneau de commande situé sur le devant de l'appareil pour ajuster la vitesse du ventilateur. Il y a généralement plusieurs niveaux de vitesse disponibles.

À quelle fréquence dois-je remplacer le filtre de l'AIRLUX AHG770IX ?

Il est recommandé de remplacer le filtre tous les 6 mois, mais cela peut varier en fonction de l'utilisation et de la qualité de l'air dans votre cuisine.

Comment réduire le bruit du groupe filtrant ?

Assurez-vous que le groupe est correctement installé et que tous les éléments sont bien fixés. Si le bruit persiste, vérifiez si le filtre est propre et non obstrué.

Est-ce que l'AIRLUX AHG770IX peut être utilisé avec une hotte à évacuation ?

Oui, l'AIRLUX AHG770IX peut être utilisé avec une hotte à évacuation. Assurez-vous que le conduit d'évacuation est correctement installé et conforme aux normes.

Comment savoir si le filtre à charbon doit être remplacé ?

Si vous remarquez une diminution de l'efficacité de la filtration ou des odeurs persistantes dans votre cuisine, il est temps de remplacer le filtre à charbon.

Où puis-je acheter des pièces de rechange pour l'AIRLUX AHG770IX ?

Les pièces de rechange pour l'AIRLUX AHG770IX peuvent être achetées auprès de revendeurs agréés, de magasins d'électroménager ou en ligne sur le site officiel d'AIRLUX.

MODE D'EMPLOI AHG770IX AIRLUX

⚠️ La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.
• Si les instructions de montage pour la plaque de cuisson au gaz spécifient une plus grande distance indiquée ci-dessus, cela doit être pris en compte. Règlement concernant l'évacuation d'air doivent être remplies..

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
  • Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des appareils de cuisson. »

ENTRETIEN

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Risque d'incendie).
  • Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

Le symbole // sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

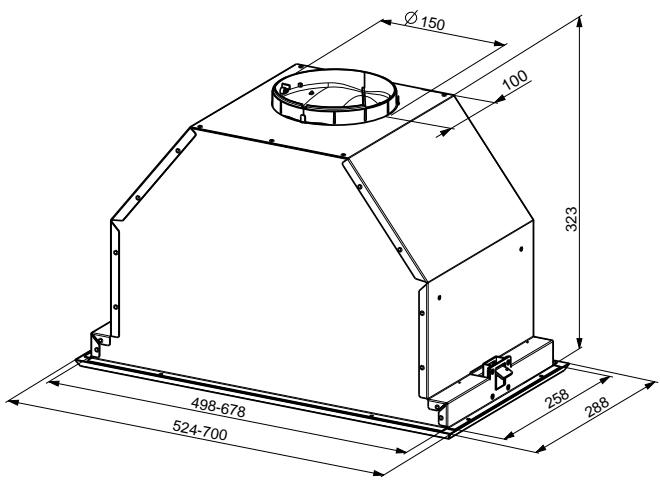

Encombrement

Ø 150 100 323 498-678 258 288 524-700

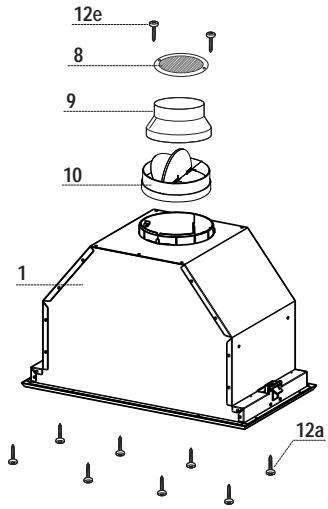

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de: Commandes, Lumière, Groupe Ventilateur, Filtres
8	1	Grille en Direction Sortie Air
9	1	Flasque de Réduction ø 150-120 mm
10	1	Buse avec clapet ø 150 mm
Réf.	Q.té	Composants pour l’installation
12a	8	Vis
12e	2	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Manuel d'instructions

12e 8 9 10 1 12a

Montage du corps de hotte

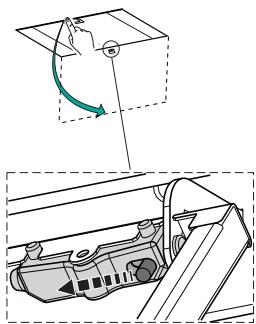

AVANT DE MONTER LA HOTTE DANS L'ARMOIRE MURALE SUIVRE LA MARCHE CI-DESSOUS :

• Ouvrir le panneau en le tirant.
• Décrocher le panneau du corps de la hotte, en faisant coulisser le levier du goujon de fixation spécialement prévu.

• Retirer les filtres à graisse.

• Débrancher le câblage des commandes en intervenant sur les connecteurs.
• Débrancher le câblage des lumières en intervenant sur les connecteurs.

- Retirer le cadre en desserrant les 4 vis (2 à droite et 2 à gauche).

• La hotte peut être installée directement sur le plan inférieur des armoires murales (650 mm min. par rapport au plan de cuisson).
• Faire une entaille sur le plan inférieur de l'armoire murale, de la manière indiquée.
  • Fixer avec 8 vis 12a fournies.
• Revisser le cadre avec les 4 vis précédemment retirées, rebrancher le câblage des commandes et lumières, remonter le filtre à graisse et fermer le panneau.

260 13 500 - 680

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de ∅ 150 ou 120 mm, au choix de l'installateur.

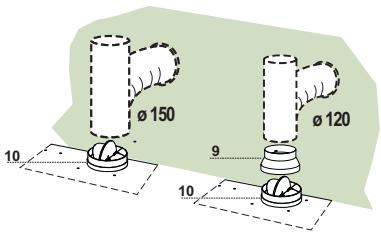

Branchement avec un tube de ∅150

• Insérer la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.

Branchement avec un tube de ∅120

• Insérer le flasque de réduction 9 sur la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

Ø 150 Ø 120 10 9 10

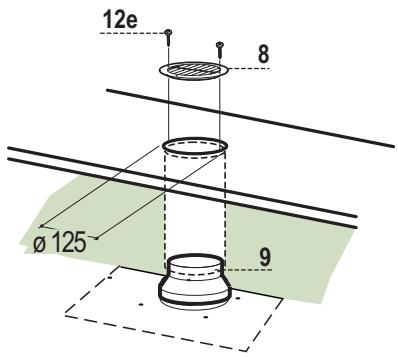

SORTIE AIR VERSION FILTRANTE

• Percer un trou de 125 mm. sur l'éventuelle Tablette qui se trouve au-dessus de la Hotte.
• Insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Connecter la Flasque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d'un tuyau rigide ou flexible de 120 mm.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Fixer la Grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

12e 8 Ø 125 9

BRANCHEMENT ELECTRIQUE

- Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.

S1 L T1 T2 T3 T4 S1 F ① 2 3 4 I L T1 T2 T3 T4

L T1 T2 T3 T4 S1

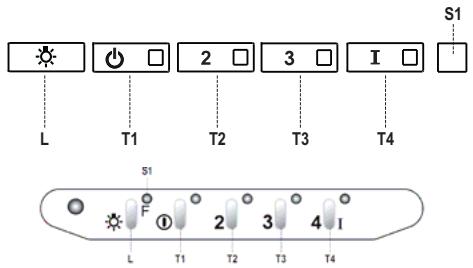

Tableau de commande

Touche	Led	Fonction
L	-	Allume/Éteint les lumières à la luminosité maximum.
T1	Fixe	Démarre/Coupe le moteur à la première vitesse.
T2	Fixe	Démarre le moteur à la deuxième vitesse.
		Garder la touche appuyée pendant environ 3 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), l’alarme des filtres au charbon actif s’active et la led correspondante clignotera 2 fois.Pour la désactiver, appuyer de nouveau sur la touche pendant 3 secondes.La led correspondante clignotera 1 fois.
T3	Fixe	Démarre le moteur à la troisième vitesse.
		Garder la touche appuyée pendant environ 3 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), le reset est effectué et la led S1 correspondante clignotera 3 fois.
T4	Fixe	Démarre le moteur à la vitesse INTENSIVE.Cette vitesse est temporisée à 10 minutes. Après ce délai, Le système retourne automatiquement à la vitesse sélectionnée. Si activée avec le moteur à l’arrêt, à la fin du délai le système passe en mode OFF.
		Garder la touche appuyée pendant environ 3 secondes pour valider la télécommande. La led correspondante clignotera 2 fois.Garder la touche appuyée pendant 3 secondes pour invalider la télécommande. La led correspondante clignotera 1 seule fois
S1	Fixe	Signale l’alarme saturation filtres à graisse métalliques et la nécessité de les laver. L’alarme entre en fonction après 100 heures de travail effectif de la hotte. (Reset voir paragraphe Entretien)
	Clignotante	Lorsque l’alarme de saturation du filtre anti-odeur est activée, c’est l’indice que le filtre doit être remplacé. Laver aussi les filtres à graisse métalliques. L’alarme de saturation filtre anti-odeur au charbon actif entre en fonction après 200 heures de travail effectif de la hotte. (Activation et Reset voir paragraphe Entretien)

TELECOMMANDE

Il est possible de commander cet appareil au moyen d'une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA25 (ne fournis pas).

• Ne pas ranger la télécommande à proximité de sources de chaleur.
• Ne pas jeter les piles; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet.

Tableau commandes Télécommande

	Moteur	On / Off Moteur
-		Diminue la vitesse de fonctionnement à chaque appui.
+		Augmente la vitesse de fonctionnement à chaque appui.
i	Intensive	Active la fonction Intensive
j	-	-
	Éclairage	On / Off Éclairage

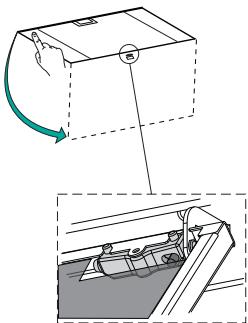

Ouverture panneau

• Ouvrir le panneau en le tirant.
• Le nettoyer à l'extérieur avec un chiffon humide et un détergent liquide neutre.
• Le nettoyer également à l'intérieur avec un chiffon humide et un détergent neutre ; ne jamais utiliser des chiffons ou des éponges mouillés, ni des jets d'eau ; ne pas utiliser de substances abrasives.

Filtres à graisse métalliques

Ils peuvent être lavés au lave-vaisselle et doivent être lavés quand la led S1 s'allume ou au moins tous les 2 mois d'utilisation ou plus fréquemment en cas d'utilisation particulièrement intensive.

NETTOYAGE FILTRES

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche T3 pendant au moins 3 secondes jusqu'au triple clignotement de confirmation de la led.

Nettoyage filtres

• Ouvrir les portes
• Retirer le filtre en le poussant vers l'arrière du groupe et en tirant en même temps vers le bas.
• Laver le filtre en évitant de le plier, et le laisser sécher avant de le remonter (tout changement de couleur de la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l'efficacité de ce dernier).
• Le remonter en faisant attention de garder la poignée vers la partie visible externe.
  • Refermer les portes.

Il n'est ni lavable, ni régénérable. Le remplacer lorsque la led S1 clignote ou au moins tous les 4 mois. Le signal d'alarme, si préalablement activé, se vérifie seulement lorsque le moteur d'aspiration est en marche.

Activation du signal d'alarme

• Dans les hottes en version filtrante, activer le signal d'alarme de saturation filtres au moment de l'installation ou après.
• Éteindre les lumières et le moteur d'aspiration.
• Appuyer pendant 5 secondes sur la touche T2 jusqu'à ce que la led de confirmation clignote :

REMLACEMENT

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche T3 pendant au moins 3 secondes jusqu'au triple clignotement de confirmation de la led.

Remplacement du filtre

• Ouvrir les portes
  • Retirer le filtre à graisse
• Enlever les filtres anti-odeur au charbon actif saturés, comme indiqué (A).
• Monter les nouveaux filtres, comme indiqué (B).
• Remonter le filtre à graisse
  • Refermer les portes.

Lampe halogène de 20 W.

• Sortir la Lampe de la Douille en exerçant une légère traction.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.
