Type de produit	Convertisseur à faible bruit (LNB) pour réception satellite
Marque	TELEVES
Modèles	746902 (SP4EN), 747002 (SP42EN), 747102 (SP44EN), 747202 (SPU44EN)
Bande de fréquence d'entrée	10,70 - 11,70 GHz (bande basse) / 11,70 - 12,75 GHz (bande haute)
Fréquence de l'oscillateur local	9,75 GHz (bande basse) / 10,6 GHz (bande haute)
Bande de fréquence intermédiaire	950 - 1950 MHz (bande basse) / 1100 - 2150 MHz (bande haute)
Gain	60 dB (typique)
Tension d'alimentation	14 V (polarisation verticale) / 18 V (polarisation horizontale)
Commutation de bande	0 kHz (bande basse) / 22 kHz (bande haute)
Consommation de courant	100 - 245 mA (selon modèle)
Sorties	4 sorties (HH, VH, HL, VL) avec codage couleur (noir, rouge, jaune, vert) selon modèle
Indice de protection	IP68
Température de fonctionnement	-30 °C à +60 °C
Poids	98 g (modèle 746902) à 190 g (modèle 747202)
Dimensions	118 x 60 x 60 mm (modèle 746902) à 140 x 105 x 60 mm (modèle 747202)
Normes	Conforme à la directive 2014/53/UE
Installation	Lire les instructions avant manipulation. Confier toute réparation à un personnel qualifié.
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. Pour toute réparation, contacter un service agréé.
Informations générales	Réponse en fréquence plate et stable. Déclaration UE de conformité disponible sur doc.televes.com.

FOIRE AUX QUESTIONS - 746902 - 747002 - 747102 - 747202 TELEVES

Qu'est-ce qu'un LNB et à quoi sert-il ?

Un LNB (Low Noise Block) est un convertisseur à faible bruit monté sur une antenne parabolique. Il reçoit les signaux satellites, les amplifie et les convertit à une fréquence intermédiaire pour les transmettre au récepteur.

Comment brancher mon LNB TELEVES ?

Connectez les câbles coaxiaux aux sorties du LNB (codage couleur : noir, rouge, jaune, vert selon modèle). Branchez l'autre extrémité au récepteur satellite. Assurez-vous que l'alimentation est coupée lors du branchement.

Quelle est la différence entre les modèles 746902, 747002, 747102 et 747202 ?

Ces modèles diffèrent par le nombre de sorties, la consommation électrique et les dimensions. Par exemple, le 746902 a une seule sortie tandis que le 747202 en a quatre. Consultez le tableau des spécifications pour plus de détails.

Que faire si ma réception satellite est de mauvaise qualité ?

Vérifiez d'abord l'alignement de la parabole. Assurez-vous que les câbles sont bien connectés et en bon état. Le LNB peut être défectueux ; testez avec un autre LNB si possible.

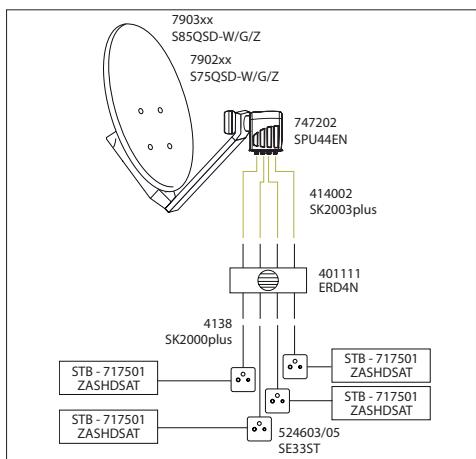

Puis-je utiliser ce LNB pour plusieurs récepteurs ?

Oui, les modèles à plusieurs sorties (comme le 747202) permettent de connecter plusieurs récepteurs indépendants. Chaque sortie fournit un signal complet (vertical/horizontal, bande basse/haute).

Quelle tension dois-je appliquer au LNB ?

Le LNB fonctionne avec une tension de 14 V pour la polarisation verticale et 18 V pour la polarisation horizontale. Le récepteur satellite fournit automatiquement la bonne tension selon le canal sélectionné.

Comment entretenir mon LNB ?

Nettoyez régulièrement le LNB avec un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques. Assurez-vous que les connecteurs sont protégés de l'humidité.

Que signifient les couleurs des câbles de sortie ?

Les couleurs correspondent à des polarisations et bandes spécifiques : noir pour vertical basse (VL), rouge pour vertical haute (VH), jaune pour horizontal haute (HH), vert pour horizontal basse (HL). Utilisez le code couleur pour connecter correctement.

Mon LNB ne chauffe-t-il pas trop ?

Un léger échauffement est normal. Les LNB sont conçus pour fonctionner entre -30°C et +60°C. S'il devient très chaud au toucher, vérifiez la ventilation et l'absence de surtension.

Où trouver la déclaration de conformité ?

La déclaration UE de conformité est disponible sur le site doc.televes.com en cherchant la référence du modèle.

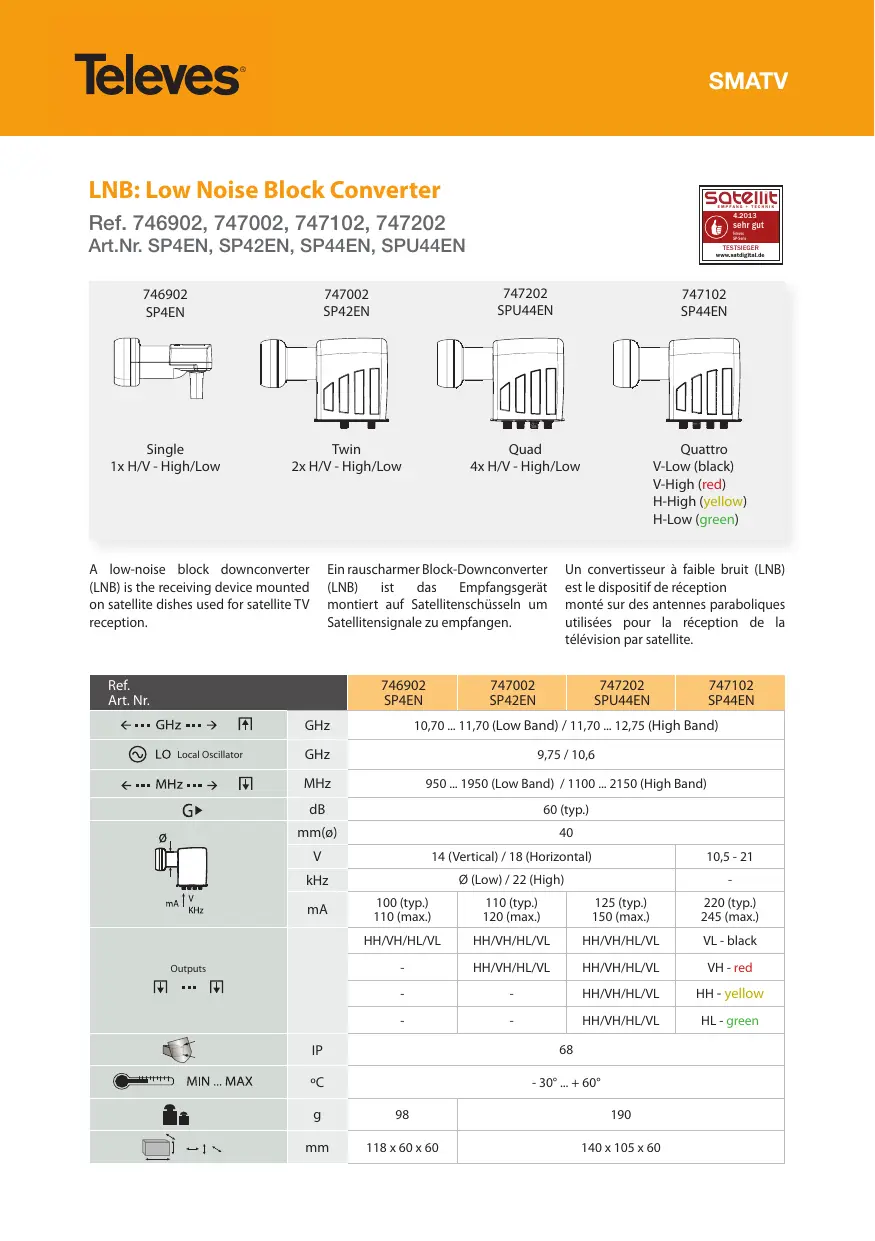

MODE D'EMPLOI 746902 - 747002 - 747102 - 747202 TELEVES

Un convertisseur à faible bruit (LNB) est le dispositif de réception

monté sur des antennes paraboliques utilisées pour la réception de la télévision par satellite.

Ref. Art. Nr.		746902 SP4EN	747002 SP42EN	747202 SPU44EN	747102 SP44EN
←···GHz···→	GHz	10,70 ... 11,70 (Low Band) / 11,70 ... 12,75 (High Band)
LO Local Oscillator	GHz	9,75 / 10,6
←···MHz···→	MHz	950 ... 1950 (Low Band) / 1100 ... 2150 (High Band)
G	dB	60 (typ.)
mAmKHz	mm(ø)	40
	V	14 (Vertical) / 18 (Horizontal)			10,5 - 21
	kHz	Ø (Low) / 22 (High)			-
	mA	100 (typ.)	110 (typ.)	125 (typ.)	220 (typ.)
		110 (max.)	120 (max.)	150 (max.)	245 (max.)
Outputs		HH/VH/HL/VL	HH/VH/HL/VL	HH/VH/HL/VL	VL - black
		-	HH/VH/HL/VL	HH/VH/HL/VL	VH - red
		-	-	HH/VH/HL/VL	HH - yellow
		-	-	HH/VH/HL/VL	HL - green
MIN...MAX	IP	68
	°C	-30° ... +60°
	g	98	190
←1~	mm	118 x 60 x 60	140 x 105 x 60

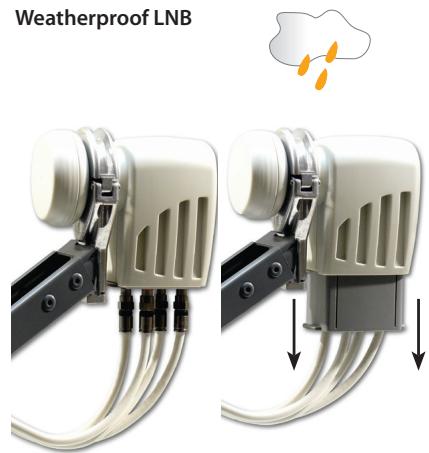

Installation sécurisée

• Lire les instructions avant de manipuler ou de brancher l'appareil. Conserver ces instructions. Teni
• Faites effectuer toutes les réparations par du personnel qualifié. Confiez l'entretien à une personne qualifiée lorsque l'appareil a été endommagé de quel

Réponse en fréquence de haut gain, plate et stable

Le soussigné, Televes S. A. U., déclare que l'équipement radioélectrique du type LNB est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : https://doc.televes.com.
