MODE D'EMPLOI Terra BESTHERM

D'UTILISER L'APPAREIL. e Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles où mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. e |! convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue. e Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels. e Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur. e ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des

brûlures. Il faut prêter une attention particulière en présence d'enfants et de personnes vulnérables. e Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger. e L'appareil de chauffage ne doit pas être placé juste en dessous d’une prise de courant. e © MISE EN GARDE : Pour éviter une surchauffe, ne pas couvrir l'appareil de chauffage. e Ne pas utiliser cet appareil de chauffage avec un programmateur, une minuterie, un système de commande à distance séparé ou tout autre dispositif qui met l’appareil de chauffage sous tension automatiquement, car il y a risque de feu si l'appareil est recouvert ou placé de façon incorrecte. e ATTENTION : Afin d'éviter tout danger dû au réarmement intempestif du coupe-circuit thermique, cet appareil ne doit pas être alimenté par l'intermédiaire d'un interrupteur externe, comme une minuterie, ou être connecté à un circuit qui est régulièrement mis sous tension et hors tension par le fournisseur d'électricité. e Ce radiateur ne doit pas être jeté avec les ordures ménagères ; il doit être apporté à un centre local de récupération et de recyclage des appareils électriques. e L'appareil de chauffage doit être installé de façon telle que les interrupteurs et autres dispositifs de

commande ne puissent pas être touchés par une personne dans la baignoire ou la douche. e Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d'installation. e Avertissement: si cet appareil est installé dans une salle de bain, il doit être installé au minimum à 60 cm d'une baignoire ou d’une douche, conformément aux exigences de la norme française d'installation électrique NFC15-100. e L'appareil doit être alimenté par l'intermédiaire d'un dispositif à courant différentiel résiduel (DDR) ayant un courant différentiel de fonctionnement assigné ne dépassant pas 30 mA. e S'il est installé dans une salle de bains, un RCD de 30 mA doit être utilisé. e En ce qui concerne les informations détaillées sur la méthode de fixation et pour l'installation de l'appareil de chauffage destiné à être fixé par des vis ou d’autres moyens, référez-vous dans la section “INSTALLATION”. . En ce qui concerne les informations détaillées sur le raccordement du câble électrique, se référer à la section “RACCORDEMENT ÉLECTRIQUE”. Quick-FDS [21169-80152-29278-014910) - 2025-12-15 - 22:15:36

- Ne pas placer l'appareil juste en-dessous d’une prise de courant. - Ne pas placer l'appareil dans une pièce humide ou à proximité d’un point d’eau. - Ne pas utiliser l'appareil à l'extérieur. - Ne pas installer l'appareil dans un courant d'air susceptible de perturber sa régulation. - Ne pas placer l'appareil à proximité d’obstacle limitant la circulation de l'air autour. - Fixer verticalement l'appareil au mur tel que décrit ci-dessous. - Choisir des vis et chevilles adaptés aux matériaux du mur et au poids de l'appareil. Quick-FDS [21169-80152-29278-014910) - 2025-12-15 - 22:15:36

Pour accrocher votre chauffage au mur

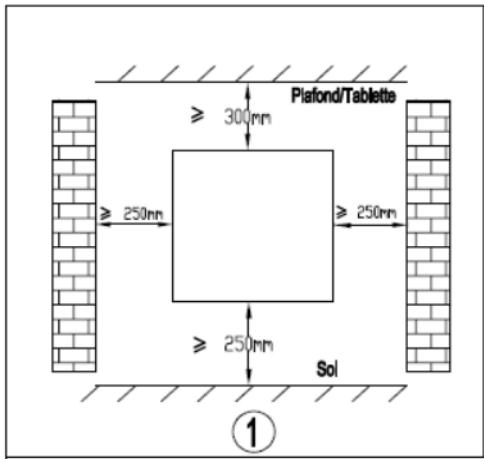

1. Choisissez un emplacement adéquat pour le

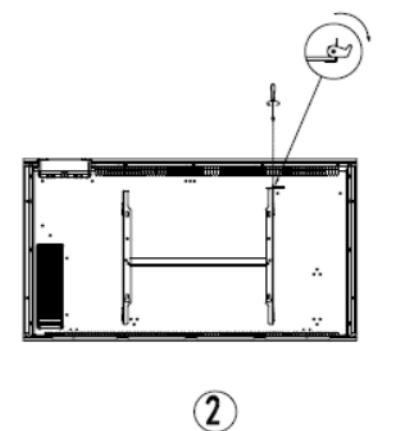

(pas dévisser, desserrer seulement) et en faisant glisser la tranche de métal hors du trou. Sortez le support en tirant vers le bas. (Fig 2)

3. Vérifiez que le support est parfaitement horizontal

avec un niveau à bulle, puis marquez l'emplacement des 4 trous de fixation sur le mur. Percez les 4 trous dans le mur en utilisant une mèche adaptée au diamètre des chevilles. Insérez les chevilles dans les

trous, puis vissez solidement le support de fixation murale sur le mur. (Fig 3)

4. Placez le chauffage contre son support de fixation

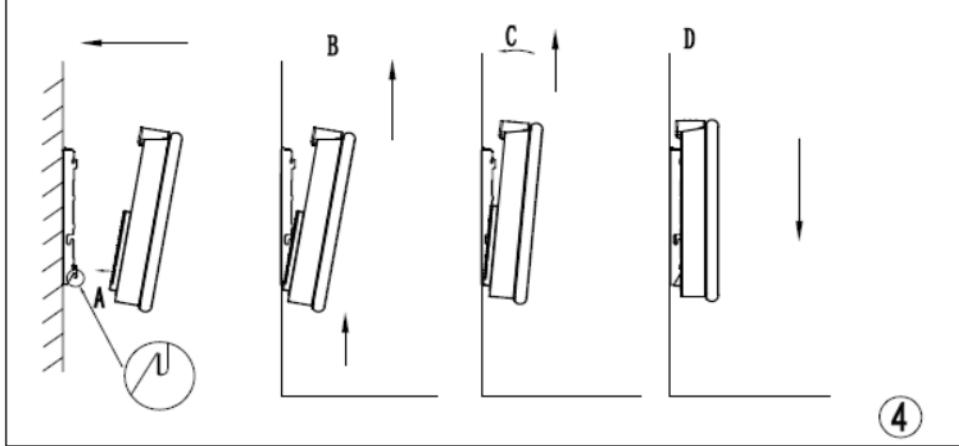

murale (Fig 4): À: Positionnez le chauffage en sorte d’aligner ses trous de suspension inférieurs avec les crochets inférieurs du support de fixation murale. B: Poussez le chauffage vers le bas jusqu'à ce que les crochets s'encastrent dans les trous. C: Positionnez le chauffage en sorte d’aligner ses trous de suspension supérieurs avec les crochets supérieurs du support de fixation murale. D: Tirer l'appareil vers le bas.

5. Faites glisser la tranche de métal dans le trou, et

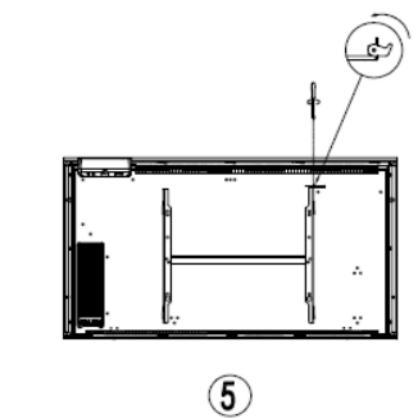

serrer la vis pour verrouiller le support mural. (Fig 5)

INSTALLATION DANS LA SALLE DE BAIN

Avertissement: cet appareil doit être installé

uniquement dans le volume 2 ou hors volume d’une salle de bain conformément aux exigences de la norme française d'installation électrique NF C 15-100. Note: Le schéma ci-dessous est donné uniquement à titre d'exemple. Nous vous suggérons de contacter un électricien professionnel pour toute aide.

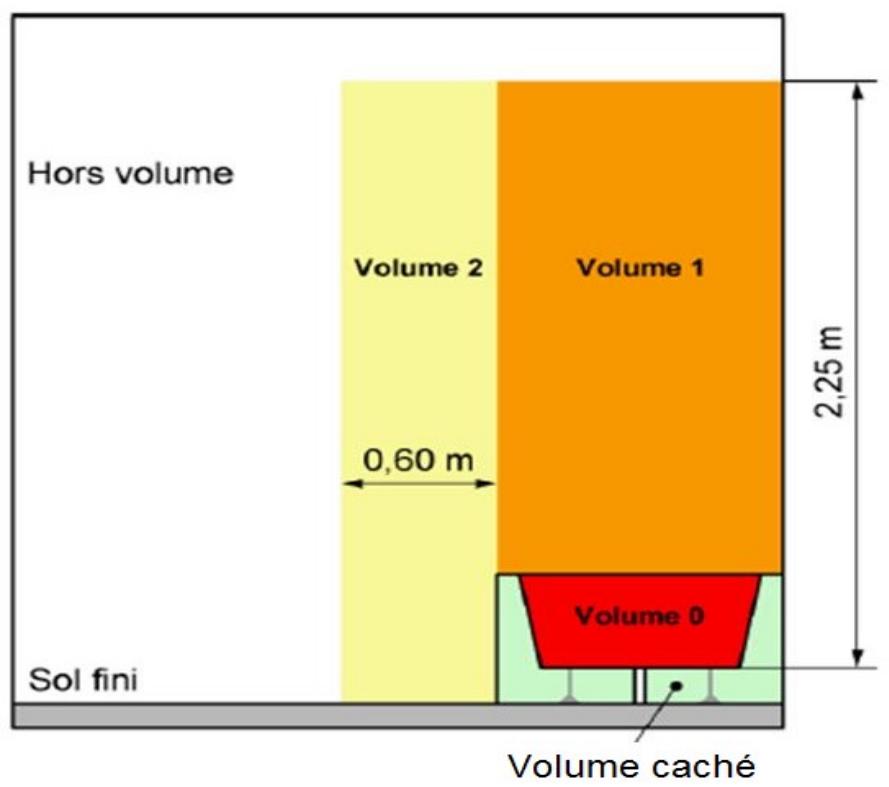

Hors volume Volume 2 2,25m 0,60 m Sol fini I » Volume caché RACCORDEMENT ÉLECTRIQUE ATTENTION : Avant toute intervention, coupez l'électricité au disjoncteur principal. - L'installation doit être réalisée dans les règles de l’art et être conforme aux normes en vigueur dans le pays (NFC15-100 en France). - L'appareil doit être raccordé dans un boîtier mural normalisé placé à 25 cm au moins du sol. - L'appareil ne doit pas être raccordé sur une prise murale avec une fiche secteur. - L'appareil doit être alimenté par l'intermédiaire d'un dispositif à courant différentiel résiduel (DDR) ayant un courant différentiel de fonctionnement assigné ne dépassant pas 30 mA. - L'appareil ne doit pas être raccordé au fil de terre (fil jaune et vert).

RACCORDEMENT ELECTRIQUE Fil bleu ou gris clair connecté à Neutre (230V) Fil marron ou rouge connecté à Phase (230V) Fil noir connecter à Fil pilote. Fonction optionnelle à utiliser uniquement en cas de commande par un boitier pilote. ATTENTION ! Ne pas connecter le fil noir à la terre. - En l'absence de fil pilote, isolez le bout dénudé du fil noir pour éviter tout contact électrique avec les autres fils ou la terre. Quick-FDS [21169-80152-29278-014910) - 2025-12-15 - 22:15:36

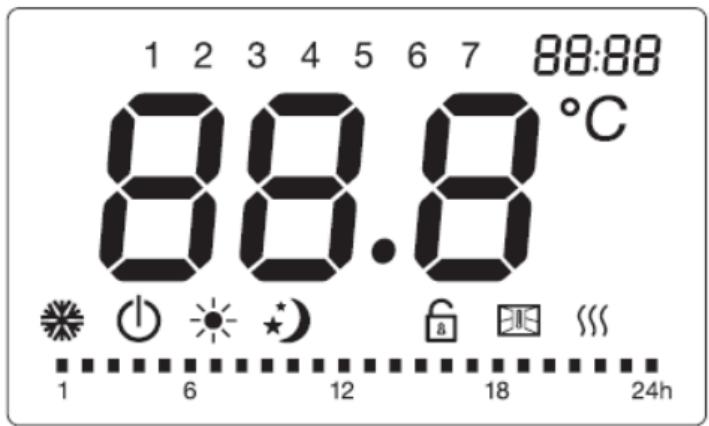

3 4 5 6 7 66:88 ‘D, =», © Do 0° Do. + Os < ô æ CLRLELERELERE ELLE RELEEEE) L 6 12 18 24h Fonctions des icônes sur l’écran LCD : Symbole Fonction (Ô) Mode Veille (l'appareil n’est pas en fonctionnement, mais il est allumé.) Lo Mode Hors-gel (l'appareil maintient une température de 7 °C environ.) La Mode Confort (réglage de la température désirée.) :) Mode ECO (l'appareil maintient une température 3,5 °C inférieure à la température du mode Confort. Ce mode baisse la température sans modifier la température réglée du mode Confort.) Mode pilote (programmes quotidiens par programmateur fil pilote) Mode détection de fenêtre fi Verrouillage enfant 4{ Indicateur de chauffage (quand l'appareil chauffe, cette icône s'affiche. Elle disparaît quand la température détectée a atteint la température réglée.) °C Température (degrés Celsius) Réglage du programme hebdomadaire [| Mode Confort actif (Il Mode ECO actif Quick-FDS [21169-80152-29278-014910) - 2025-12-15 - 22:15:36

Symbole Fonction (D Veille PRG Programmateur IE Détection automatique d'aération Mode confort Mode écomomique M Mode hors-gel P1/P2/P3/P Permet de moduler le temps, le jour de la semaine, la Touche température OÙ via les réglages personnalisés de choisir entre le mode confort ou le mode éco. TIONNEMEN Lors de la première utilisation de l'appareil, il y a une légère odeur. L'odeur disparaît après une heure de chauffage. 1.Réglage de l’heure et mise en marche de l’appareil Pour pouvoir utiliser les programmes prédéfinis (P1/P2/P3/ Personnalisé) la date et l'heure doivent avoir été réglées sur l'appareil. Pour plus de détail sur le contenu des programmes prédéfinis (P1/P2/P3) se référer au point suivant. 2 méthodes différentes sont possibles pour régler l'heure :

1. Si l'appareil n'était pas branché à l'alimentation électrique, après le branchement l'heure apparaît à

l'écran pour réglage. Appuyez sur pour basculer entre les heures / minutes / jour de la semaine (1-7). Appuyez sur la touche pour régler les heures / minutes / jour de la semaine. Appuyez sur le bouton O pour terminer le réglage et revenir au mode vellle, sinon après 10 secondes sans action l'appareil retourne automatiquement en mode vellle pour la première fois que vous utilisez l'appareil.

2. Si l'appareil est en fonctionnement et que vous souhaitez modifier le réglage de l'heure, appuyez en

LAN même temps sur les deux boutons et “7 pour entrer dans le réglage de l'heure. Appuyez sur TT pour basculer entre les heures / minutes / jour de la semaine (1-7). Appuyez sur la touche 7 pour régler les heures / minutes / jour de la semaine. Appuyez sur n'importe quel bouton à l'exception de

Quick-FDS [21169-80152-29278-014910) - 2025-12-15 - 22:15:36

TS où N/ pour enregistrer le réglage, sinon après 10 secondes sans action le réglage s'enregistre automatiquement.

Appuyer sur la touche M pour changer de mode: Mode Confort %, Mode Eco ), Mode Hors- gel + . les 3 programmes prédéfinis (P1/P2/P3), et pilote P. Sous le mode Pilote P, réglez le chauffage à l'aide du programmateur externe. Lorsque le programmateur externe est configuré sur un autre mode, l'écran affiche : Réglage du mode commande du pilote Icone affichée Mode Confort Mode Confort Mode Confort Mode Eco x) Mode Hors Gel x Mode Veille Les 3 programmes prédéfinis sont détaillés ci-dessous: Quick-FDS [21169-80152-29278-014910] - 2025-12-15 - 22:15:36

Appuyer sur la touche PRG pour choisir un des programmes. En mode prg, Appuyer sur la touche PRG pour basculer entre le "jour (1-7) et le "mode de chauffage des différentes plages horaires (00h00-24h00)". Sélectionner le jour (1-7) sur les touches VIS. Appuyer sur la touche PRG pour réglez le "Mode de chauffage des différentes plages horaires (00h00-24h00)" Lorsque vous réglez le "Mode de chauffage des différentes plages horaires (00h00-24h00)", appuyer sur choisir l'heure, sur pour choisir l'une des fonctions: confort L économique Î , ou le réglage sera confirmé automatiquement après 30 secondes. Par exemple : choisir jour 1, température de 19°C, temps de 12:00, Mode Confort pour 24 heures:

I. Appuyer sur la touche PRG pour choisir un des programmes prog. En mode prg, puis sur ININ pour choisir

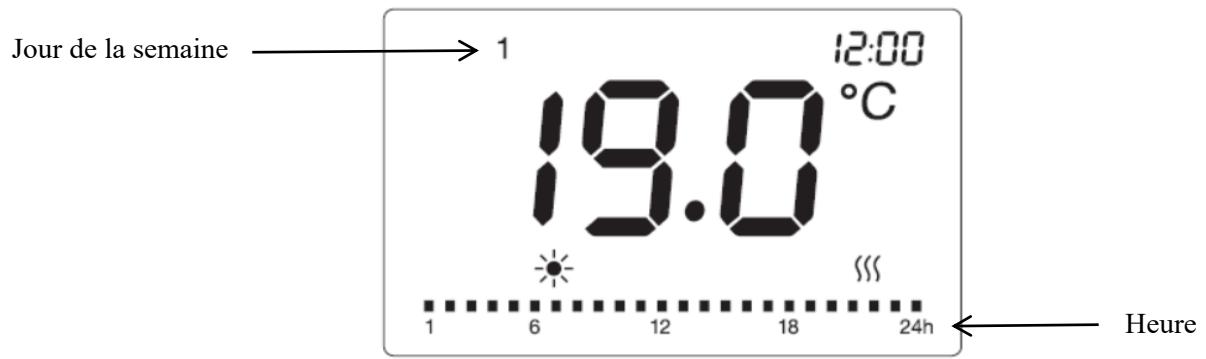

Jour de la semaine > 1 12:00

CCEEEELECEECEEEET 12 18 24h Heure Il. Appuyer sur la touche PRG à nouveau, appuyer sur TS pour choisir l'heure, sur” pour choisir Mode Confort pour les 24 heurs. Ill. Après 30 secondes sans action le réglage est enregistré.

4. Température de consigne

sl d Dans les modes confort 7%, ou pilote P ou Eco 24 l'exclusion du mode hors-gel 6), appuyez sur TT ou ” pour choisir la température de consigne désirée. La plage de température pour le mode confort et mode pilote est entre 5°C et 29°C et pour le mode Eco est entre 1,5°C et 25,5°C. La différence de température entre le mode ECO et le mode CONFORT est de 3,5°C. A chaque fois que vous appuyez sur les boutons pour régler la température, vous augmentez ou diminuez la température de 0,5°C. Appuyez sur un autre bouton à l'exception de VIN pour terminer le réglage, sinon après 5 secondes sans action le réglage est enregistré. Le thermostat règle la température de la pièce, lorsque la température de la pièce est supérieure à la température de consigne, le radiateur arrête de fonctionner.

5. Verrouillage clavier

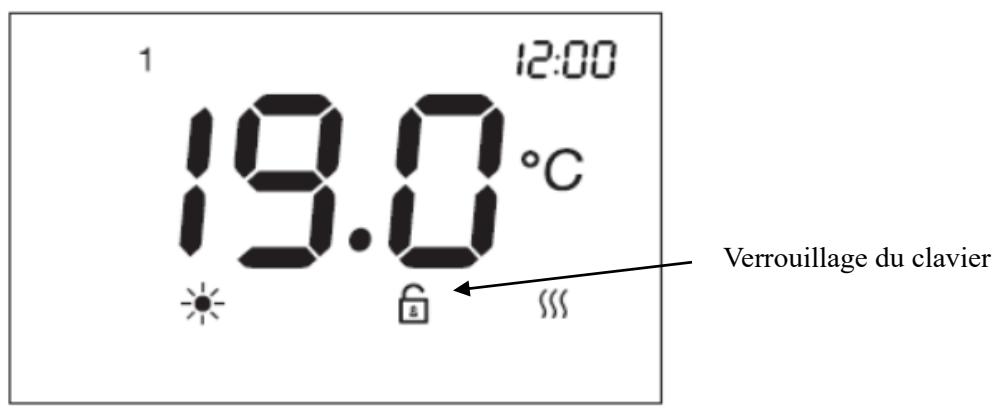

Appuyer sur M pendant 3 secondes pour activer la fonction de verrouillage du clavier f , Pour déverrouiller, appuyer sur M à nouveau pendant 3 secondes.

1. Le bouton de Veille O est encore disponible quand le verrouillage du clavier est activé.

2. Le clavier est déverrouillé si :

1) L'appareil est mis en veille en appuyant sur le bouton @O.

2) L'appareil est déconnecté d'alimentation.

Quick-FDS [21169-80152-29278-014910] - 2025-12-15 - 22:15:36

Il faut appuyer à nouveau sur la touche M pendant trois secondes pour activer la fonction du verrouillage du clavier.

6. La fonction détection automatique d'aération

Appuyez sur pour entrer dans la fonction détection automatique d'aération. Appuyez sur “ PIN" pour choisir “ON” ou “OFF”. Si “ON” est sélectionné, la fonction détection automatique d'aération est activée et l'icône apparaîtra à l'écran. Lorsque la baisse de température est détectée, l'appareil passe automatiquement en mode hors gel avec l'icône clignotant. Lorsque la augmentation de température est détectée, l'appareil reviendra au mode précédent avec l'icône allumée. Vous pouvez choisir “OFF” pour désactiver la fonction détection automatique d'aération. Remarques : la fonction détection automatique d'aération n'est pas disponible en mode hors gel.

7. En cas de coupure de courant

Tous les réglages ci-dessus pour la température, l'heure, la date de la semaine et les programmes restent valides tant que l'alimentation électrique n'est pas coupée. Après une coupure de courant, lors de la remise sous tension, l'appareil repartira sur le mode et la température de consigne sélectionnés avant la coupure de courant. En cas de coupure de courant, l'appareil conserve uniquement en mémoire les paramètres, température et mode du thermostat. Lors de la remise sous tension, la date et l'heure devront impérativement être réglées afin de faire fonctionner correctement les différents programmes. ARACTERISTIQUES TECHNIQUES Modèle HT5PY HT10PY HT15PY Tension nominale 230 V- 230 V- 230 V- Fréquence nominale 50 Hz 50 Hz 50 Hz Puissance nominale 500 W 1000 W 1500 W Classe de protection Il Il Il Protection IP IP24 IP24 IP24 Fil pilote 6 ordres 6 ordres 6 ordres Exigences d'informations applicables aux dispositifs de chauffage décentralisés électriques Référence(s) du modèle: HT5PY Caractéristique Symbole | Valeur Unité Unité Puissance thermique Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (sélectionner un seul Quick-FDS [21169-80152-29278-014910) - 2025-12-15 - 22:15:36

type) Puissance thermique| Prom 0,5 kW contrôle thermique manuel de la charge avec] [non] nominale thermostat intégré Puissance thermique! Prin N/A kW contrôle thermique manuel de la charge avec] [non] minimale (indicative) réception d'informations sur la température de la pièce et/ou extérieure Puissance thermique! Pmax.c 0,5 kW contrôle thermique électronique de la charge| [non] maximale continue avec réception d'informations sur la température de la pièce et/ou extérieure Consommation puissance thermique régulable par| [non] d'électricité auxiliaire ventilateur À la puissance| €lmax 0 kW Type de contrôle de la puissance thermique/de la thermique nominale température de la pièce (sélectionner un seul type) À la puissance| €lmin 0 kW contrôle de la puissance thermique à un| [non] thermique minimale palier, pas de contrôle de la température de la pièce En mode veille else 0,0005 |kW contrôle à deux ou plusieurs paliers manuels, | [non] pas de contrôle de la température de la pièce contrôle de la température de la pièce avec] [non] thermostat mécanique contrôle électronique de la température de la| [non] pièce contrôle électronique de la température de la| [non] pièce et programmateur journalier contrôle électronique de la température de la| [oui] pièce et programmateur hebdomadaire Autres options de contrôle (sélectionner une ou plusieurs options) contrôle de la température de la pièce, avec] [non] détecteur de présence contrôle de la température de la pièce, avec| [oui] détecteur de fenêtre ouverte option contrôle à distance [non] contrôle adaptatif de l'activation [non] limitation de la durée d'activation [non] Quick-FDS [21169-80152-29278-014910) - 2025-12-15 - 22:15:36

capteur à globe noir [non] Coordonnées de| HOM'Y SAS contact GREEN PARK - Bat À, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRANCE Référence(s) du modèle: HT10PY Caractéristique Symbole | Valeur Unité Caractéristique Unité Puissance thermique Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (sélectionner un seul type) Puissance thermique| Prom 1 kW contrôle thermique manuel de la charge avec] [non] nominale thermostat intégré Puissance thermique! Prin N/A kW contrôle thermique manuel de la charge avec] [non] minimale (indicative) réception d'informations sur la température de la pièce et/ou extérieure Puissance thermique! Pmax.c 1 kW contrôle thermique électronique de la charge| [non] maximale continue avec réception d'informations sur la température de la pièce et/ou extérieure Consommation puissance thermique régulable par| [non] d'électricité auxiliaire ventilateur À la puissance| €lmax 0 kW Type de contrôle de la puissance thermique/de la thermique nominale température de la pièce (sélectionner un seul type) À la puissance| €/min 0 kW contrôle de la puissance thermique à un| [non] thermique minimale palier, pas de contrôle de la température de la pièce En mode veille else 0,0005 |kW contrôle à deux ou plusieurs paliers manuels, | [non] pas de contrôle de la température de la pièce contrôle de la température de la pièce avec] [non] thermostat mécanique contrôle électronique de la température de la| [non] pièce contrôle électronique de la température de la| [non] pièce et programmateur journalier contrôle électronique de la température de la| [oui] pièce et programmateur hebdomadaire Autres options de contrôle (sélectionner une ou Quick-FDS [21169-80152-29278-014910) - 2025-12-15 - 22:15:36

plusieurs options) contrôle de la température de la pièce, avec] [non] détecteur de présence contrôle de la température de la pièce, avec| [oui] détecteur de fenêtre ouverte option contrôle à distance [non] contrôle adaptatif de l'activation [non] limitation de la durée d'activation [non] capteur à globe noir [non] Coordonnées de| HOM'Y SAS contact GREEN PARK - Bat À, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRANCE Référence(s) du modèle: HT15PY Caractéristique Symbole | Valeur Unité Caractéristique Unité Puissance thermique Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (sélectionner un seul type) Puissance thermique| Prom 1,5 kW contrôle thermique manuel de la charge avec] [non] nominale thermostat intégré Puissance thermique! Prin N/A kW contrôle thermique manuel de la charge avec] [non] minimale (indicative) réception d'informations sur la température de la pièce et/ou extérieure Puissance thermique! Pmax.c 1,5 kW contrôle thermique électronique de la charge| [non] maximale continue avec réception d'informations sur la température de la pièce et/ou extérieure Consommation puissance thermique régulable par| [non] d'électricité auxiliaire ventilateur À la puissance| €lmax 0 kW Type de contrôle de la puissance thermique/de la thermique nominale température de la pièce (sélectionner un seul type) À la puissance| €lmin 0 kW contrôle de la puissance thermique à un| [non] thermique minimale palier, pas de contrôle de la température de la pièce En mode veille else 0,0005 |kW contrôle à deux ou plusieurs paliers manuels, | [non] pas de contrôle de la température de la pièce Quick-FDS [21169-80152-29278-014910) - 2025-12-15 - 22:15:36

contrôle de la température de la pièce avec] [non] thermostat mécanique contrôle électronique de la température de la| [non] pièce contrôle électronique de la température de la| [non] pièce et programmateur journalier contrôle électronique de la température de la| [oui] pièce et programmateur hebdomadaire Autres options de contrôle (sélectionner une ou plusieurs options) contrôle de la température de la pièce, avec] [non] détecteur de présence contrôle de la température de la pièce, avec| [oui] détecteur de fenêtre ouverte option contrôle à distance [non] contrôle adaptatif de l'activation [non] limitation de la durée d'activation [non] capteur à globe noir [non] Coordonnées _de| HOM'Y SAS contact GREEN PARK - Bat À, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRANCE MAINTENANCE 1.Isolez toujours l'appareil de l'alimentation électrique et laissez-le refroidir avant toute opération de maintenance.

2. Utilisez un aspirateur pour enlever la poussière des

3. Nettoyer l'extérieur de l’appareil en l’essuyant avec

un linge humide et en le séchant avec un linge sec. N'immergez jamais l'appareil dans l'eau et ne laissez jamais d’eau pénétrer dans l’appareil.

Le pictogramme de la poubelle barrée indique que le produit doit faire l’objet d’un T tri. Il doit être recyclé conformément à la réglementation environnementale locale en

matière de déchets. En triant les produits portant ce pictogramme, vous contribuez à réduire le volume des déchets incinérés ou enfouis, et à diminuer tout impact négatif sur la santé humaine et l'environnement. Importé par: HOM'Y SAS GREEN PARK - Bat À, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRANCE Fabriqué en Chine www.bestherm.fr
