RRST-ANF - Commande de ventilateur Lutron - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commande de ventilateur
Marque	Lutron
Modèle	RRST-ANF
Alimentation	120 V ~ 50/60 Hz, 1,5 A
Utilisation	Intérieur uniquement
Température de fonctionnement	0 °C à 40 °C (32 °F à 104 °F)
Compatibilité	Ventilateurs de plafond à pales en CA uniquement
Fonctions	4 vitesses (élevée, moyenne-élevée, moyenne, basse), arrêt, double appui pour vitesse max
Interrupteur de service	Interrupteur FASS accessible à l'avant pour couper l'alimentation
Installation	Montage mural, remplacement d'interrupteur standard
Connectivité	Clear Connect Type X pour système RadioRA 3
Garantie	Garantie limitée Lutron (voir site web)
Sécurité	Mise à la terre requise, conforme FCC/IC
Entretien et nettoyage	Utiliser l'interrupteur FASS pour couper l'alimentation avant entretien
Informations réglementaires	FCC Part 15 Classe B, ICES-003, IC RSS

FOIRE AUX QUESTIONS - RRST-ANF Lutron

Comment installer la commande de ventilateur Lutron RRST-ANF ?

Coupez l'alimentation au disjoncteur. Retirez l'interrupteur existant. Raccordez les fils : vert à la masse, noir à la ligne, blanc au neutre, jaune au fil du ventilateur. Remettez sous tension et configurez avec le système RadioRA 3 si nécessaire.

Quels types de ventilateurs sont compatibles avec le RRST-ANF ?

Ce modèle est conçu pour les ventilateurs de plafond à pales en courant alternatif (CA) avec chaînette de commande. Ne pas utiliser avec des ventilateurs à moteur CC, télécommandes, Wi-Fi ou ventilateurs d'extraction.

Que faire si le ventilateur ne s'allume pas et aucun indicateur lumineux ne s'allume ?

Vérifiez que la chaînette du ventilateur est sur la vitesse maximale, que le fil neutre est connecté, que l'interrupteur FASS est en position Marche, et que le disjoncteur n'est pas déclenché. Si le problème persiste, intervertissez les fils jaune et noir.

Comment régler la vitesse du ventilateur ?

Utilisez la barre lumineuse pour choisir parmi 4 vitesses : élevée, moyenne-élevée, moyenne, basse. Appuyez deux fois pour passer directement à la vitesse maximale. La vitesse par défaut au rallumage est la précédente.

À quoi sert l'interrupteur FASS sur la commande ?

Le FASS (Interrupteur de service accessible à l'avant) permet de couper l'alimentation du ventilateur pour l'entretien ou le nettoyage. Tirez-le complètement pour couper, repoussez-le pour rétablir.

Puis-je utiliser le RRST-ANF avec un ventilateur à moteur DC ?

Non, ce contrôleur est uniquement compatible avec les ventilateurs en CA. Ne pas utiliser avec des moteurs CC, des ventilateurs avec télécommande ou Wi-Fi.

Le RRST-ANF est-il compatible avec les systèmes domotiques ?

Oui, il fait partie de la famille RadioRA 3. Il utilise la technologie Clear Connect Type X pour communiquer sans fil avec un processeur/passerelle RadioRA 3. La portée est de 7,6 m (25 pi) entre deux appareils Type X.

Comment tester le câblage après installation ?

Après avoir remis le courant, vérifiez que le témoin lumineux s'allume. Si le ventilateur ne fonctionne pas, consultez le guide de dépannage : vérifiez la chaînette, le neutre, et l'ordre des fils.

Quelle est la portée sans fil du RRST-ANF ?

Pour une communication fiable, les appareils Clear Connect de Type X doivent être à moins de 7,6 m (25 pi) d'un processeur/passerelle, ou à moins de 22,86 m (75 pi) avec deux appareils Type X supplémentaires.

Où trouver le guide d'installation complet ?

Le guide est disponible sur le site Lutron : www.lutron.com/wiringwizard pour un outil mobile étape par étape, et www.lutron.com/RA3support pour la configuration système. Vous pouvez aussi télécharger la notice PDF sur des sites comme notice-facile.com.

MODE D'EMPLOI RRST-ANF Lutron

Commande de ventilateur

Veuillez dire avant l'installation

Commande de ventilateur radiora 3

RRST-ANF

120V ~ 50/60Hz 1,5A

Ventilateurs en CA seulement

Ne pas utiliser avec des ventilateurs à moteur CC, des ventilateurs avec télécommande, des ventilateurs Wi-Fi uniquement ou des ventilateurs d'extraction (ventilateurs d'extraction de salles de bain ou de cuisine).

Remarques importantes

1. Utilisation à l'intérieur seulement
2. Fonctionne entre 0°C (32^) et 40°C (104^).
3. Utilise ce modèle pour commander un ventilateur de plafond à pales.
4. Utilisez la chaînette de commande du ventilateur pour le régler à sa vitesse maximale.
5. Ne l'utilise pas pour commander des ventilateurs à commandes de vitesse intégrées autres qu'une chainette de commande (c. à. d. les ventilateurs ayant une télécommande ou Wi-Fi), à moins que cette commande intégrée soit retirée du ventilateur de plafond.
6. Ne le connectez à aucun autre appareil motorisé ou à aucun autre type de charge d'éclairage.
7. Ne l'utilise pas pour contrôler les charges d'éclairage sur un ventilateur.
8. Non compatible avec les gradateurs ou interrupteurs auxiliaires Sunnata.

Aide

Utilisez notre outil d'installation mobile adapté à votre propre rythme : www.lutron.com/wiringwizard Vous trouverez plus d'informations concernant le produit sur :

www.lutron.com/support

• Videos
• Questions fréquentes

Nous contacter :

États-Unis|Canada|Caraïbes

1.844.LUTRON1 (588.7661) (24h/7j)

Mexique

+1.888.235.2910

Autres

+1.610.282.3800

Garantie limitée:

Lutron, le logo Lutron, FASS, RadioRA 3 et Sunnata sont des marques commerciales ou déposées de Lutron Electronics Co., Inc. aux États-Unis et/ou dans d'autres pays. Tous les autres noms de produits, logos et marques appartiennent à leurs propriétaires respectifs.

1 Régler la vitesse du ventilateur

Réglez le ventilateur à la vitesse la plus élevée à l'aide de la chaînette de commande.

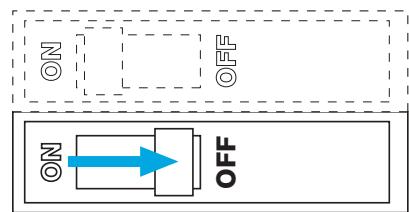

Avertissement: RISQUE d'électrocution.

Peut causer des blessures graves ou la mort. Coupez l'alimentation au niveau du disjoncteur ou du fusible avant l'installation.

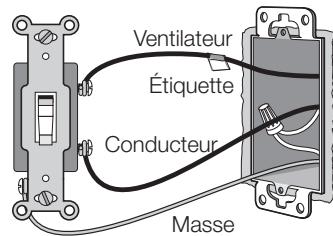

3 Retirer l'interrupteur existant du mur

Retirez la plaque murale de l'interrupteur.

Tirez l'interrupteur du mur.

Placez l'étiquette sur le fil du ventilateur.

Débranche les trois fils de l'interrupteur.

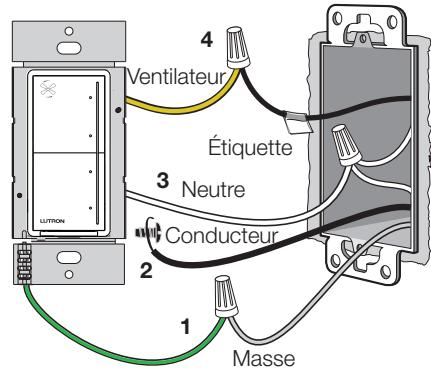

4 Raccorder la commande du ventilateur

1 Raccordez le fil de cuivre dénudé (ou vert) « masse » du boîtier d'encastrement au fil vert de la commande du ventilateur à l'aide d'un connecteur de fils. 2 Enroulez le fil de ligne/sous tension autour de la borne à vis et serrez fermement. Référence de couple : 0,55 N·m (5 po-lb). 3 Raccordez les fils neutres du boîtier d'encastrement au fil blanc de la commande de ventilateur à l'aide d'un connecteur de fils. 4 Raccordez le fil du ventilateur/étiqueté du boîtier d'encastrement au fil jaune de la commande de ventilateur à l'aide d'un connecteur de fils. 5 Montez la commande du ventilateur sur le mur. 6 Remettez l'appareil sous tension.

Configuration avec le système

Pour une utilisation dans un système RadioRA 3, veuillez vous référer à www.lutron.com/RA3support

Pour des performances fiables dans un système, les appareils Clear Connect de Type X doivent être placés à moins de 7,6 m (25 pi) ou à moins de 22,86 m (75 pi) des dispositifs de processeur/passerelle sans fil de deux appareils Clear Connect de Type X compatibles supplémentaires.

Des exemples d'appareils Clear Connect de Type X comprennent le gradateur RadioRA

3 Sunnata, la commande de ventilateur, l'interrupteur, le clavier et les dispositifs de processeur/passerelle sans fil RadioRA 3. Les appareils auxiliaires sont exclus de la liste des appareils compatibles car ce ne sont pas des appareils Clear Connect de Type X. Les appareils auxiliaires ont une communication filaire avec l'appareil principal. Pour plus d'informations, veuillez consulter le guide de configuration sans fil : www.lutron.com/RA3support

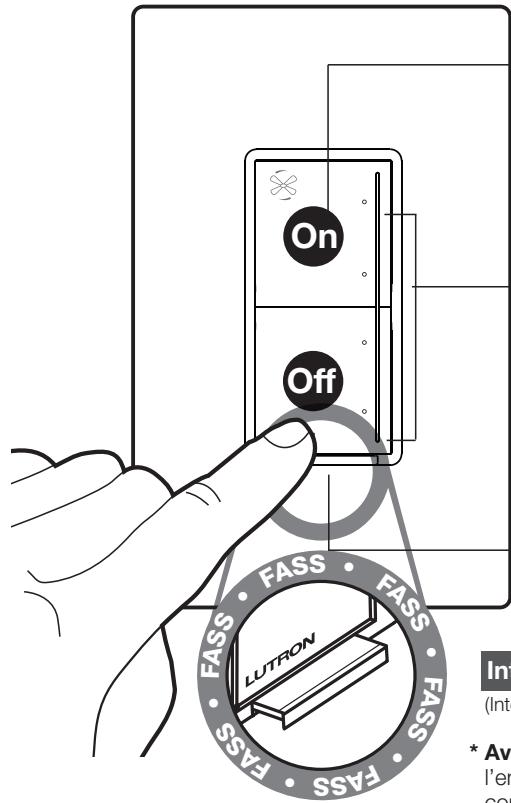

On (allumer) :

• Par défaut - Le ventilateur passe à la vitesse précédente. Reportez-vous à la note d'application n°734 du Mode de fonctionnalité avancée Sunnata (n° de pièce 048734 sur lutron.com/SunnataMyLevel) pour modifier ce comportement.
• À tout moment - Appuyez deux fois pour aller à la vitesse maximale.

Régler:

(Barre lumineuse) - Touchez la barre lumineuse pour régler le ventilateur sur l'une des 4 vitesses (élevée, moyenne-Élevée, moyenne et basse).

OFF (éteindre):

Le ventilateur s'éteint

Interrupteur FASS*

(Interrupteur de service accessible à l'avant)

• Avis important : Pour effectuer

l'entretien et le nettoyage du ventilateur, coupez l'alimentation en tirant le FASS autant que possible. Pour restaurer l'alimentation une fois l'entretien terminé, repoussez l'interrupteur FASS complètement.

Symptômes

Le ventilateur ne s'ALLUME pas et\ aucun indicateur lumineux\ ne s'ALLUME.

Cause probable et action

Assurez-vous que la chaînette de commande du ventilateur est régée sur le réglage le plus haut possible. - Les fils du ventilateur peuvent être inversés. Intervertissez les fils reliés au fil jaune et à la borne à vis noire de la commande du ventilateur. Reportez-vous au schéma de câblage à l'Étape 4. - Le fil neutre n'est pas raccordé. Reportez-vous au schéma de câblage à l'Étape 4. - L'interrupteur de service accessible à l'avant (FASS) est en position ARRET. Actionnez l'interrupteur FASS en position MARCHE. - Le disjoncteur est ouvert ou déclenché (ou un fusible a grillé). Réinitialisiez le disjoncteur ou remplacez le fusible. Si la condition persiste, contactez l'assistance à la clientèle de Lutron ou un électricien qualifié.

Le ventilateur ne s'ALLUME pas et les indicateurs lumineux s'ALLUMENT.

Le commutateur de direction du ventilateur est réglé entre la position avant et arrière. Réglez le commutateur dans la position souhaitée.

La vitesse du ventilateur est trop basse.

Réglez la vitesse de la chaînette de commande du ventilateur en position haute.

Seule la vitesse élevée semble fonctionner.

Les commandes de ventilateur Sunnata sont conçues pour fonctionner uniquement avec les ventilateurs en CA. Confirmez auprès du fabricant du ventilateur.

Attention

À n'utiliser qu'avec des ventilateurs de plafond installés de façon permanente. Pour éviter toute surchauffe et d'endommager d'autres équipements, n'utilisez pas ce produit pour commander des prises, des appareils motorisés ou des appareils alimentés par transformateur.

Codes

Effectuez l'installation en conformité avec les codes électriques en vigueur.

Mise à la terre

En l'absence de « moyens de mise à la terre » existant dans le boîtier d'encastrement, le National Electrical Code (NEC®) autorise l'installation d'une commande en remplacement si 1) une façade non métallique et incombustible est utilisée avec des vis de fixation non métalliques ou 2) le circuit est protégé par un disjoncteur différentiel de fuite à la terre (DDFT). Lors de l'installation d'une commande selon ces méthodes, capuchonnez ou retirez le fil vert avant de visser la commande dans le boîtier d'encastrement.

Informations FCC/IC

Cet appareil est conforme à la partie 15 des règles du FCC et aux normes industrielles RSS d'exemption de licence du Canada. Le fonctionnement est sous réserve des deux conditions suivantes :

Cet appareil ne doit pas provoquer d'interférences, et

2) Cet appareil doit accepter toutes les interférences, y compris les interférences qui pourraient provoquer un fonctionnement indésirable. Les modifications qui n'ont pas été expressément approuvées par Lutron Electronics Co., Inc. peuvent annuler le droit de l'utiliser cet équipement. REMARQUE: Cet équipement a été testé et est conforme aux limites d'un appareil numérique de Classe B en vertu de la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable face aux interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre une énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne surviennent dans une installation particulière. Si cet équipement provoque des interférences nuisibles pour la réception radio et télévisuelle, ce qui peut être déterminé en allumant et en éteignant l'équipement, il est recommandé que l'utilisateur tente de corriger ces interférences en utilisant une ou plusieurs des mesures suivantes :

• Réorientez ou repositionnez l'antenne réceptrice
• Augmentez la séparation entre l'équipement et le récepteur. Connectez l'équipement à une prise électrique se trouvant sur un circuit différent de celui où le récepteur est connecté.
• Demandez l'aide du vendeur ou d'un technicien radio/TV expérimenté

Cet équipement est conforme aux limites d'exposition aux rayonnements FCC / ISED établies pour un environnement non contrôlé. L'utilisateur doit éviter une exposition prolongée à moins de 20 cm (7,9 po) de l'antenne, ce qui peut dépasser les limites d'exposition aux fréquences radio FCC / ISED.

Cet appareil numérique de classe B est conforme à la norme ICES-003 du Canada.
