Type de produit	Répéteur Wi-Fi
Marque	Cudy
Modèle	RE1200
Norme Wi-Fi	IEEE 802.11ac (double bande 2,4 GHz et 5 GHz)
Débit maximal	Jusqu'à 1200 Mbps (300 Mbps en 2,4 GHz + 867 Mbps en 5 GHz)
Dimensions (approx.)	70 x 70 x 30 mm
Poids (approx.)	100 g
Alimentation	Secteur (prise électrique intégrée, AC 100-240V)
Fonctions principales	Extension de réseau Wi-Fi, répétition sans fil, compatibilité WPS, support Mesh (avec routeurs Cudy compatibles)
Boutons	WPS, Reset (appui long 2 secondes)
Indicateurs LED	Power, WPS, Signal (rouge/rouge fixe/mauve/bleu fixe)
Sécurité	WPA/WPA2-PSK (mot de passe identique au routeur hôte)
Configuration	Via WPS ou navigateur web (http://cudyre.net/)
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% (sans condensation)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Utiliser en intérieur uniquement. Éviter l'exposition à l'eau ou à l'humidité excessive. Distance minimale de 20 cm du corps pour la conformité RF.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. L'appareil n'est pas réparable par l'utilisateur. Contacter le support en cas de panne.
Informations générales	Conforme aux normes RSS d'Industrie Canada. Bande 5 GHz limitée à une utilisation en intérieur (5150-5250 MHz).

FOIRE AUX QUESTIONS - RE1200 Cudy

Comment configurer le répéteur RE1200 via WPS ?

Appuyez sur le bouton WPS de votre routeur, puis sur le bouton WPS du répéteur dans les 2 minutes. La LED WPS clignote, puis le voyant de signal s'allume en continu (rouge, violet ou bleu) indiquant la connexion. Si la LED ne s'allume pas après 2 minutes, répétez l'opération ou utilisez la méthode par navigateur.

Comment configurer le répéteur via navigateur web ?

Branchez le répéteur près du routeur et attendez que la LED Power s'allume. Connectez votre appareil (ordinateur/smartphone) au réseau Cudy-Extender. Ouvrez un navigateur et saisissez http://cudyre.net/ ou http://192.168.10.254/. Connectez-vous avec le mot de passe admin (par défaut). Suivez les étapes de l'assistant pour sélectionner votre réseau hôte et entrer son mot de passe.

Que faire si la page de connexion n'apparaît pas ?

Vérifiez que votre appareil est bien connecté au réseau Cudy-Extender (pas Internet). Désactivez les données mobiles. Essayez de vider le cache du navigateur ou d'utiliser un autre navigateur. Vous pouvez aussi entrer l'adresse IP 192.168.10.254 directement.

Comment interpréter les couleurs de la LED de signal ?

Rouge clignotant : le répéteur n'est pas connecté au réseau hôte. Rouge fixe : connecté mais signal hôte faible. Mauve (violet) fixe : signal correct. Bleu fixe : signal fort. Éteint : aucune connexion au WiFi hôte.

Quel est le nom du réseau étendu par défaut ?

Après configuration, le répéteur crée deux réseaux : NomDuRouteurHôte_EXT2G (2,4 GHz) et NomDuRouteurHôte_EXT5G (5 GHz). Le mot de passe est identique à celui de votre routeur.

Comment réinitialiser le répéteur aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset pendant environ 2 secondes jusqu'à ce que toutes les LED s'allument puis s'éteignent. Le répéteur redémarrera avec les paramètres par défaut.

Pourquoi la LED de signal reste-t-elle rouge après configuration ?

Une LED rouge fixe indique un signal faible entre le répéteur et le routeur. Rapprochez le répéteur du routeur (à mi-chemin idéalement) ou réduisez les obstacles (murs épais, objets métalliques). Vérifiez aussi que le routeur émet un signal stable.

Puis-je utiliser le répéteur en mode point d'accès ?

Le RE1200 est un répéteur Wi-Fi (mode extender) uniquement. Il ne prend pas en charge le mode point d'accès. Il sert à étendre le signal d'un routeur existant.

Le répéteur est-il compatible avec un routeur Cudy en mode Mesh ?

Oui, si votre routeur Cudy prend en charge la fonction Tout en maillage (Whole Home Mesh), une configuration WPS permet aux deux appareils de former un réseau maillé avec un seul SSID et mot de passe. Suivez la procédure WPS décrite dans la notice.

Comment contacter le support technique Cudy ?

Vous pouvez envoyer un email à [e-mail] pour toute assistance. Consultez également le site web de Cudy pour les FAQ et mises à jour de firmware.

MODE D'EMPLOI RE1200 Cudy

FR: Connectez le répéteur à côté du routeur et attendez que le voyant ⏻ s'allume.

FR: Appuyez sur le bouton WPS de votre routeur, puis appuyez sur le bouton WPS du répéteur dans les 2 minutes.

FR: La LED commencera à clignoter. Lorsque le LED et le LED s'allument, cela signifie que le répéteur est connecté à votre réseau WiFi hôte. Si la LED ne s'allume pas après 2 minutes, répétez l'étape 2. Si le problème persiste, essayez la Méthode deux : Utilisation du navigateur Web ou contactez notre équipe d'assistance : [e-mail].

FR: Connectez votre appareil au réseau Wi-Fi du répéteur. Le nom WiFi sera "Host WiFi name-EXT2G" ou "Host WiFi name-EXT5G" après la configuration et le mot de passe est le même que le WiFi hôte.

Remarque: Si vous utilisez un routeur Cudy qui prend en charge tout le maillage de la maison, lorsque vous effectuez la procédure WPS, le routeur et l'amplificateur s'imbriquent, partageant le même SSID (nom de réseau) et mot de passe.

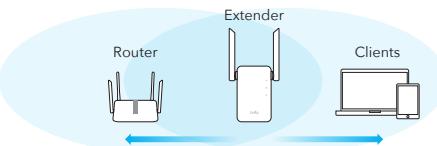

FR: Déplacez le répéteur à mi-chemin entre votre routeur et la zone morte WiFi, trouvez un bon endroit pour le brancher en fonction de la LED.

Déplacez le répéteur à mi-chemin entre votre routeur et la zone morte WiFi, trouvez un bon endroit pour le brancher en fonction de la LED.

Réseau WiFi hôte
À mi-chemin
Réseau étendu

Flash rouge : Connecté/non connecté au Wi-Fi hôte

Rouge fixe : connecté, le signal est faible

Violet fixe : connecté, le signal est correct

Bleu fixe : connecté, le signal est fort

LED y Botón

Méthode deux : Utilisation du navigateur Web (FR)

1

■ Branchez le répeteur a cote de votre routeur et attendez que le voyant ⏻ LED en continu.

Connectez votre ordinateur ou votre smartphone au réseau du répéteur Cudy-Extender.

2

Lancez un navigateur Web et saisissez http://cudyre.net/ ou http://192.168.10.254/ dans la barre d'adresse. Utilisez admin comme mot de passe pour vous connecter.

Remarque: Si la fenêtre de connexion n'apparaît pas, veuillez vous référer à FAQ> Q1.

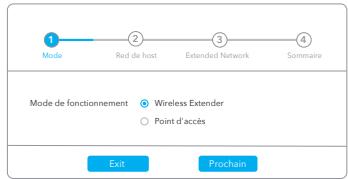

Sélectionnez Wireless Extender, puis cliquez sur Prochain.

3

Suivez la configuration étape par étape et après la configuration, la page ci-dessous apparaîtra. La LED 📄 prendra 1 à 2 minutes pour s'allumer.

Remarque : veuillez vérifier les informations à l'écran et confirmer que le mot de passe est le même que le mot de passe wifi du routeur. Sinon, le répéteur ne pourra pas se connecter au routeur WiFi.

4

Connectez votre appareil au réseau Wi-Fi du répéteur. Le nom WiFi sera "Host WiFi name_EXT2G" ou "Host WiFi name_EXT5G" après la configuration et le mot de passe est le même que le WiFi hôte.

Nom de réseau étendu par défaut:

XXXXXX-EXT2G XXXXXX-EXT5G

Mot de passe:

Identique à votre routeur Wi-Fi

Réseau WiFi hôte
À mi-chemin
Réseau étendu

Enjoy the internet!

LED	Couleur	Statut	Indication
	/	Off	Aucune configuration Wi-Fi hôte
	Rouge	Clignoter	Connecté/non connecté au Wi-Fi hôte
		On	Hôte connecté Wi-Fi, le signal est faible
	Mauve	On	Hôte connecté Wi-Fi, le signal est juste
	Bleu	On	Hôte connecté Wi-Fi, le signal est bon
	/	Off	Non connecté au Wi-Fi hôte
	Bleu	Clignoter	WPS en cours
		On	Connecté à l'hôte Wi-Fi
	/	Off	Aucune puissance
	Bleu	Clignoter	Le système démarre ou la mise à niveau
		On	Le démarrage du système est terminé
Reset	Long pour 2 secondes		Appuyez et maintenez enfoncé le bouton de réinitialisation pendant 2 secondes jusqu'à ce que toutes les lumières LED allumer et éteindre.
WPS	Appuyez pour prendre effet		Appuyez sur le bouton WPS jusqu'à ce que la LED WPS commence à clignoter.

LED e Botão

Le présent appareil est conforme aux CNR d’ Industrie Canada applicables aux appareils radio exempts de licence. L’ exploitation est autorisée aux deux conditions suivantes:

1. l' appareil ne doit pas produire de brouillage.
2. l’ utilisateur de l’ appareil doit accepter tout brouillage radioélectrique subi, meme si le brouillage est susceptible d’ en compromettre le fonctionnement.

Caution:

L'appareil destiné à fonctionner dans la bande 5150 - 5250 MHz est uniquement destiné à une utilisation en intérieur afin de réduire le risque d'interférence nuisible aux systèmes par satellite mobiles co-canaux.

Les produits utilisant la technique d'atténuation DFS (sélection dynamique des fréquences) sur les bandes 5250 - 5350 MHz, 5470 - 5600 MHz et 5650 - 5725 MHz.

Cet équipement est conforme aux limites d' exposition aux rayonnements IC établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la source de rayonnement et votre corps.
