BeoSystem 4 - Télévision BANG & OLUFSEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Centre de contrôle audio-vidéo
Caractéristiques techniques principales	Compatible avec plusieurs sources audio et vidéo, traitement audio avancé, connectivité réseau intégrée.
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	Largeur : 43 cm, Hauteur : 10 cm, Profondeur : 30 cm
Poids	Environ 10 kg
Compatibilités	Compatible avec les systèmes BeoLab, BeoVision et autres appareils BANG & OLUFSEN.
Fonctions principales	Lecture de musique, gestion des sources vidéo, contrôle des enceintes, intégration avec des systèmes domotiques.
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs.
Pièces détachées et réparabilité	Disponibilité de certaines pièces détachées, réparation recommandée par des professionnels agréés.
Sécurité	Utiliser uniquement avec les accessoires fournis, éviter l'exposition à l'humidité.
Informations générales utiles	Vérifier la compatibilité avec les autres appareils avant l'achat, consulter le manuel d'utilisation pour une installation correcte.

FOIRE AUX QUESTIONS - BeoSystem 4 BANG & OLUFSEN

Comment démarrer le BANG & OLUFSEN BeoSystem 4 ?

Pour démarrer le BeoSystem 4, appuyez sur le bouton d'alimentation situé sur la télécommande ou sur l'appareil. Assurez-vous que l'appareil est branché sur une prise électrique fonctionnelle.

Comment connecter des appareils externes au BeoSystem 4 ?

Utilisez les ports HDMI, VGA ou RCA situés à l'arrière du BeoSystem 4 pour connecter vos appareils externes. Assurez-vous de sélectionner la bonne entrée sur la télécommande après la connexion.

Que faire si l'écran reste noir ?

Vérifiez que l'appareil est allumé et que la source d'entrée est correctement sélectionnée. Assurez-vous également que tous les câbles sont bien branchés. Si le problème persiste, essayez de redémarrer l'appareil.

Comment configurer les paramètres audio ?

Accédez au menu des paramètres audio via la télécommande. Vous pouvez ajuster le volume, l'égaliseur et d'autres options audio selon vos préférences.

Comment mettre à jour le logiciel du BeoSystem 4 ?

Pour mettre à jour le logiciel, connectez le BeoSystem 4 à Internet, allez dans le menu des paramètres et sélectionnez 'Mise à jour du logiciel'. Suivez les instructions à l'écran.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles de la télécommande sont chargées et correctement insérées. Si le problème persiste, essayez de réinitialiser la télécommande ou de remplacer les piles.

Comment réinitialiser le BeoSystem 4 aux paramètres d'usine ?

Allez dans le menu des paramètres, sélectionnez 'Réinitialiser' et suivez les instructions pour restaurer les paramètres d'usine. Notez que cela effacera toutes vos configurations personnalisées.

Comment résoudre les problèmes de connexion Wi-Fi ?

Assurez-vous que le Wi-Fi est activé sur le BeoSystem 4 et que vous êtes à portée de votre routeur. Vérifiez également que le mot de passe Wi-Fi est correct. Si le problème persiste, redémarrez le routeur.

Le BeoSystem 4 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayez d'appuyer sur le bouton de réinitialisation ou de débrancher et rebrancher l'appareil.

Comment accéder aux applications et services de streaming ?

Accédez au menu principal de l'appareil et sélectionnez l'option 'Applications'. Vous pourrez alors choisir parmi les services de streaming disponibles.

MODE D'EMPLOI BeoSystem 4 BANG & OLUFSEN

Le manuel de démarrage contient des informations concernant l'utilisation quotidienne de votre apparéil Bang & Olufsen et du matériel connecté à celui-ci. Nous attendons de votre revendeur qu'il livre, installe et configure votre produit.

Votre système possède plus de fonctions que celles décrites dans le présent manuel de démarrage. Il est, entre autres, équipé des fonctions HomeMedia et WebMedia et d'une fonction de mise en veille automatique ; il permet également de modifier et de nommer les chaînes. Ces fonctions, comme toutes les autres, font l'objet d'une description détaillée dans le manuel en ligne de votre apparéil.

Tous les manuels sont disponibles à l'adresse www.bang-olufsen.com/guides.

Si une mise à jour logicielle apporte de nouvelles fonctions à votre système ou en modifie les caractéristiques, son manuel sera systématiquement mis à jour.

Vous trouvez également de plus amples informations sur votre produit et la FAQ (foire aux questions) correspondante à l'adresse www.bang-olufsen.com.

Votre magasin local Bang & Olufsen est l'endetroit idéal pour toutes vos demandes de service.

Pour才知道 le revendeur plus proche de chez vous, consultez notre site web... www.bang-olufsen.com

Précautions d'emploi

• Pour éviter toute blessure, n'utiliser qu'un pied ou un support mural/agree par Bang & Olufsen!
• Placer le produit sur une surface solide et stable.
• Ne poser aucun objet sur l'appareil
• Ne pas exposer le produit à la pluie, à un taux d'humidité élevé ou à une source de chaleur.
• Cét apparéil est uniquement concu pour être utilisé à l'intérieur, dans un lieu sec. Utiliser l' apparéil à une température comprise entre 10 et 40^ et à une altitude maximale de 1500 m.
• Si le produit a été exposé à des températures inférieures à 5^ , le laisser revenir à la température ambiente normale avant de le brancher sur le secteur et de lemettre sous tension.
• Éviter toute exposition directe de l'appareil aux rayons du soleil ou à une source de lumière artificielle (spot, etc.), ceci étant susceptible de réduire la sensibilité de réception de la télécommande.
• AVERTISSEMENT: Ne pas exposer l'appareil à l'écoulement de liquides et aux éclaboussures et s'assurer qu'aucun object rempli de liquide, par exemple un vase, n'est place sur l'appareil.
• Laisser suffisamment d'espace autour de l'appareil pour une ventilation appropriée.
• Connecter tous les câbles avant de brancher ou de rebrancher l'un des éléments du système sur le secteur.
• Ne placer aucune source de flammes nues (como des bougies allumées) sur l'appareil.
• Pour éviter tout risque d'incendie, toujours tenir le produit à l'écart des bougies et autres flammes nues.
• Ne pas essayer d'ouvr le boitier de l'appareil. Les opérations de ce type doivent être confiées à du personnel de maintenance qualifié.
• Pour éteindre complètement l'appareil, la seule possibilité est de débrancher la prise murale. L'accès à la prise murale doit être possible à tout moment.
• Pour une installation et une interconnexion appropriées et sûres de l'équipment dans des systèmes multimédia, respecter les instructions fournies.

Table des matieres

Utilisation quotidienne

6 Utiliser votre télécommande
8 Utiliser le menu
10 Regarder la télévision
12 Regarder la télévision 3D
14 HomeMedia
15 Régler les paramètres d'image et de son

Installation et configuration

18 Installerer notre système
19 Nettoyage

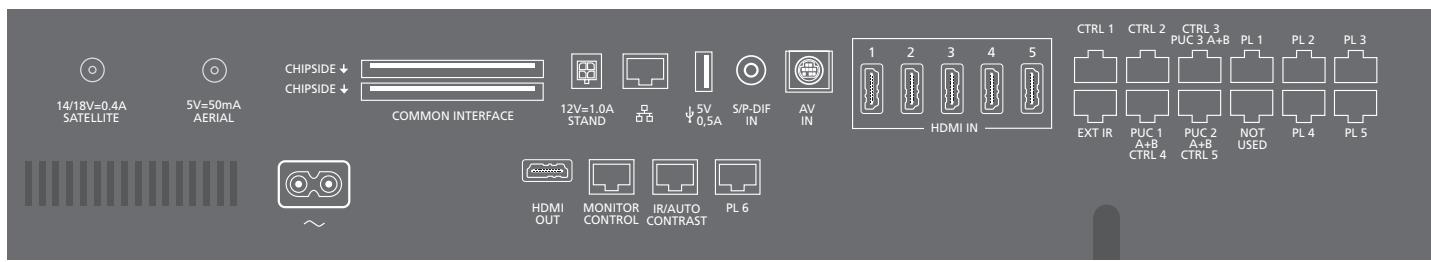

20 Panneau de connexion

Important - Les manuels et FAQ se trouvent à l'adresse www.bang-olufsen.com/guides

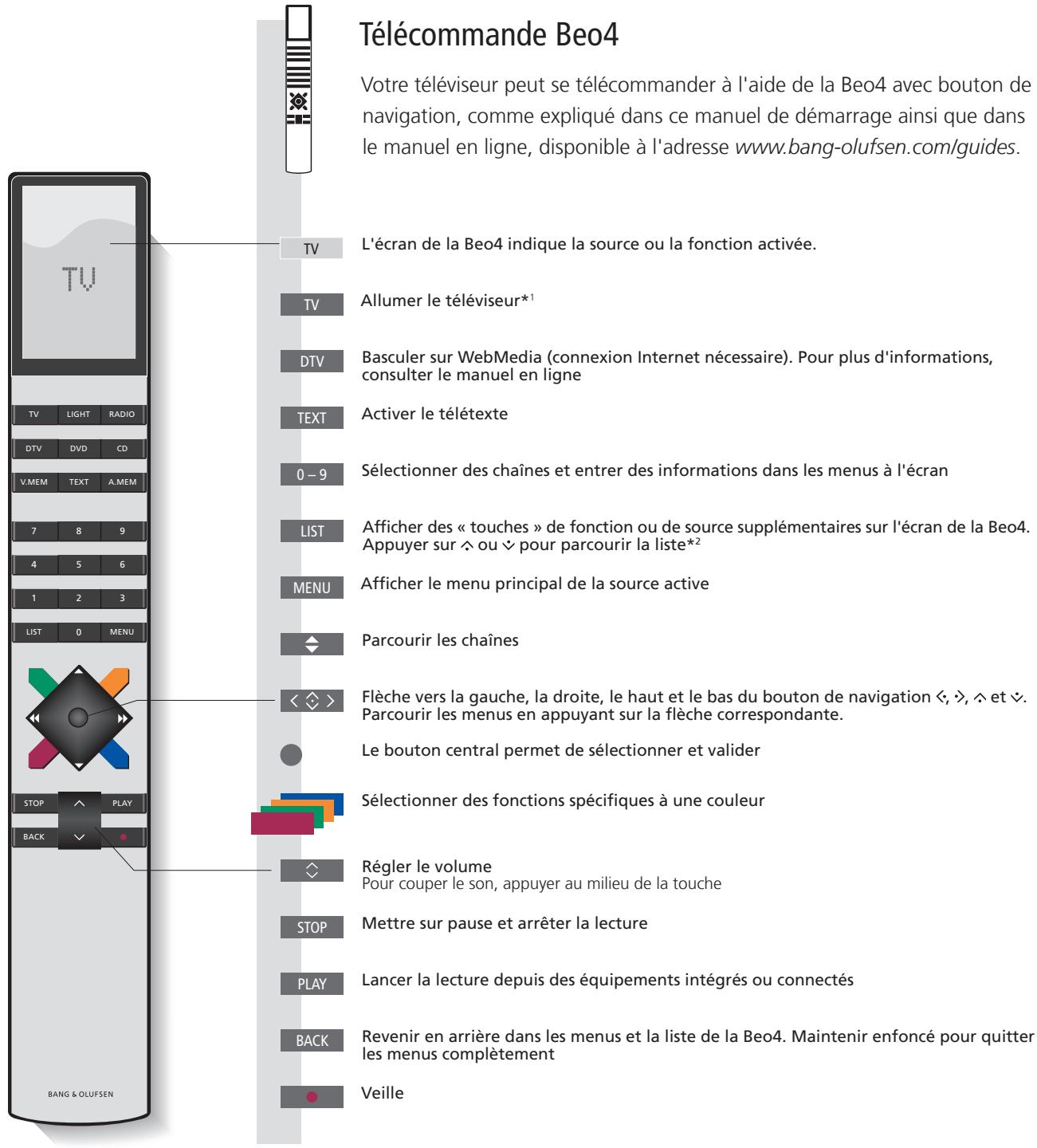

1*Touches de la Beo4

Certaines touches peuvent être reconfiguérées lors de la procédure d'installation. Pour plus d'informations, consultez le manuel en ligne.

REMARQUE! Pour des informations générales sur le fonctionnement de votre télécommande, reportez-vous à la documentation correspondante.

^2* LIST Le menu LIST de la Beo4 contient de nombreux boutons accessibles grâce au bouton de la Beo6.

Digital Text Certains pays et modules CA necessitant l'activation du Digital Text. Par consequement, la Beo4 presenta tera quelques différences. Lorsqu'aucun menu n'est affiché à I'écran, il est nécessaire d'appuyer sur MENU avant d'appuyer sur une touche de couleur. Pour plus d'informations, consultez le manuel en ligne.

Réglage du MODE Vérifiez que votre télécommande Beo4 est en MODE 1. Reportez-vous au manuel en ligne de la Beo4.

^3A propos des touches

4*Touches de couleur

Zone réelle

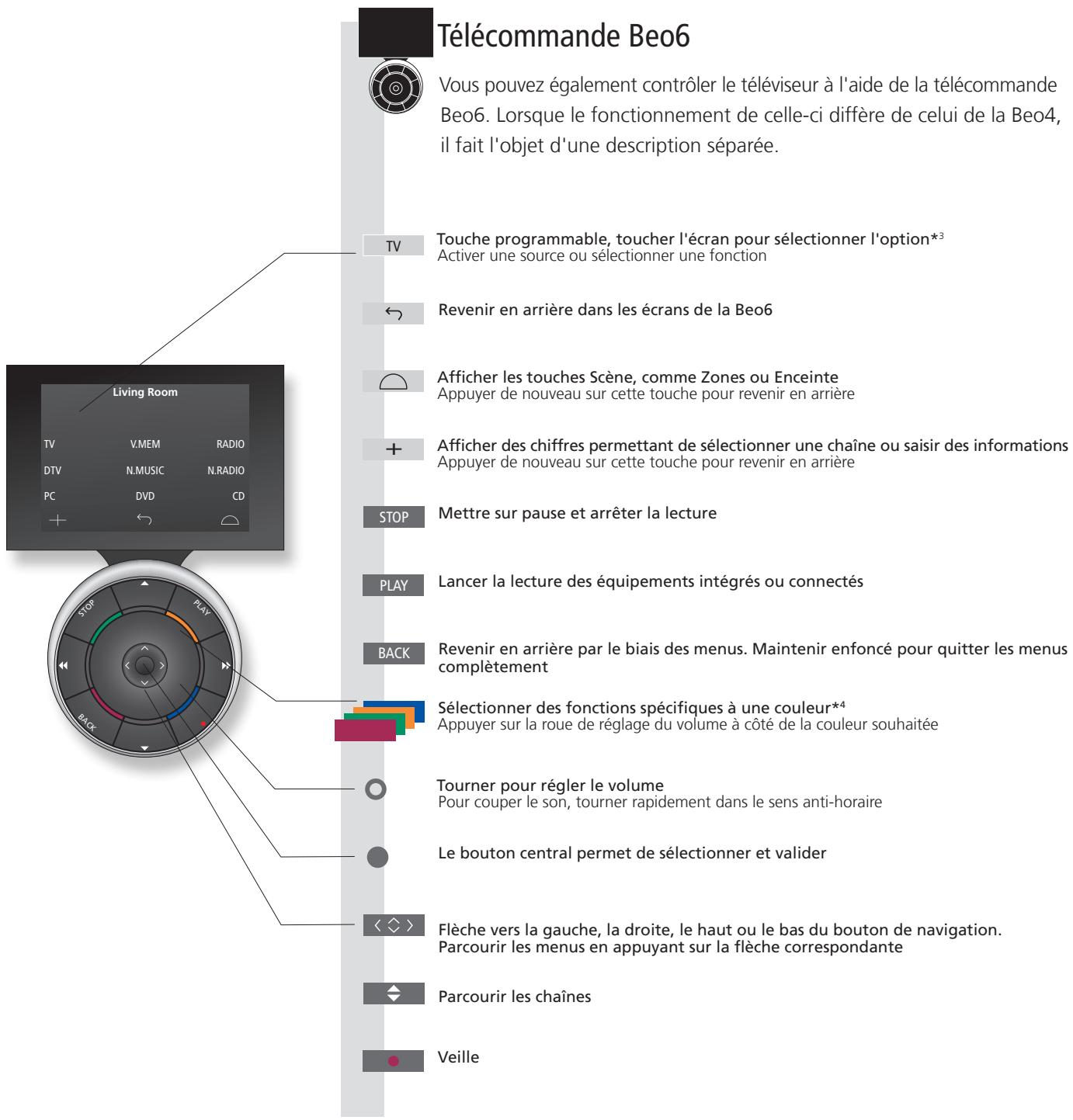

Touches programmables de la Beo6

Dans ce manuel, si la touche est représentée en gris clair, vous devez appuyer sur une touche programmable (sur l'écran, donc). Si la touche est gris foncé, vous devez appuyer sur une touche physique.

Appuyer sur la molette à côté de la couleur souhaitiée pour activer la touche de couleur correspondante. Indique la zone réelle de la Beo6 telle qu'elle a été nommée lors de la configuration.

En fonction de la source activée, différentes touches programmables apparaissent à l'écran. Toucher l'écran pour activer la fonction.

Naviguer dans les menus et selectionner les réglages à l'aide de la télécommande. Appuyer sur MENU pour afficher le menu correspondant à la source selectionnée.

Affichage et menus

Sélectionner une source et seLECTIONNER les réglages.

TV

Allumer le téléviseur

MENU

Afficher le menu

Navigation dans les menus

Lorsqu'un menu est affiché à l'écran, vous pouvez passer d'une option à l'autre, afficher des réglages ou entre des données.

<>

Selectionner le menu/modify le paramètre

0-9

Saisir des données

Ouvoir le sous-menu/mémoriser le réglage

Selectionner l'option

BACK

Revenir en
arriere par le
biais des
menus

ou

BACK

Maintenir enforcé pour quitter les menus

Parcourir les pages du menu

Certain menus ne passent pas dans l'espace disponible à l'écran. Lorsque c'est le cas, un élément du menu est tronqué en haut ou en bas de l'écran. Pour passerrapidement du haut au bas d'une liste, appuyez sur la flèche vers le haut du bouton de navigation.

<·>

Parcourir les pages

#

Faire défilier les éléments de menu

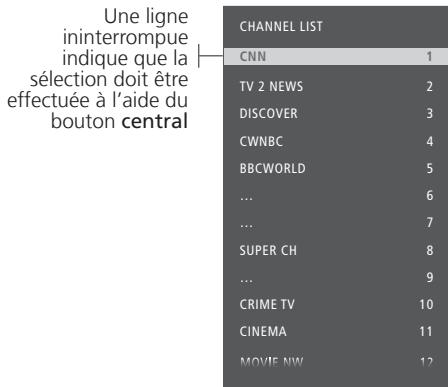

Exemple de liste des chaînes.

Une ligne avec dégradé indique qu'il est possible de modifier les paramètres à l'aide des boutons gauche et droit

Information

Sélectionner la source	MENU	●	◇	●
Vou陏ces séléctionner une source en appuyant simplement sur le bouton correspondant de la télécommande ou en passant par le menu.	Afficher le menu principal	Sélectionner LISTES DES SOURCES	Sélectionner la source
Afficher les textes d'aide	MENU	◇	◇	●
Dans certains menus et sous-menus, vous pouvez afficher des textes d'aide contenant des explications sur les fonctionnalités disponibles.	Afficher le menu principal	Afficher le menu CONFIGURATION	Sélectionner l'options	Afficher/masquer les textes d'aide
Les fonctionnalités générales sont également expliquées dans le menu BON À SAVOIR.*1
Témoin de veille	● Vert	Le t'émon in de veille s'allume brièvement en vert non clignotant et le téléviseur est prét à l'emploi. Pour réduire le temps de démarrage, consultez la section du manuel consacrée aux régliages d'économie d'énergie.
	● Rouge	Le téléviseur est en veille, mais laissez-le branché au secteur : il télécharge des mises à jour.
	● Rouge clignotant	Le téléviseur a été débranché du secteur ; vous doivent saisir le code PIN. Pour plus d'informations sur le système de code PIN, consultez le manuel en ligne, disponible à l'adresse www.bang-olufsen.com/guides.
	lentement
	● Rouge clignotant	Ne débranche pas le téléviseur du secteur. Peut être dû à l'activation d'un nouveau logiciel ou à un nombre trop élevé de tentatives infructueuses de saisie du code PIN.
	rapidement
	Désactivé	Le téléviseur est en veille et vous pouvez le débrancher du secteur si vous le souhaitez. Cela activera toutes les systèmes de code PIN.

Selon les options de votre tuner, vous pouvez regarder les chaînes terrestres, cable et satellite analogiques et numériques. Créer des groupes de chaînes et faire pivoter le téléviseur.

Automatic Colour Management :

Lorsque vous appuyez sur le bouton de mise en veille des téléviseurs à écran plasma Bang & Olufen compatibles, il peut arriver que la fonction Automatic Colour Management (étalonnage automatique des couleurs) s'enclenché et qu'un bras de détention se déploie du cadre du téléviseur. La fonction Automatic Colour Management corrige automatiquement les changements de couleur sur l'écran toutes les 100 heures d'utilisation environ. Ne pas éténde le téléviseur ni le débrancher du secteur lorsque l'opération d'étalonnage est en cours.

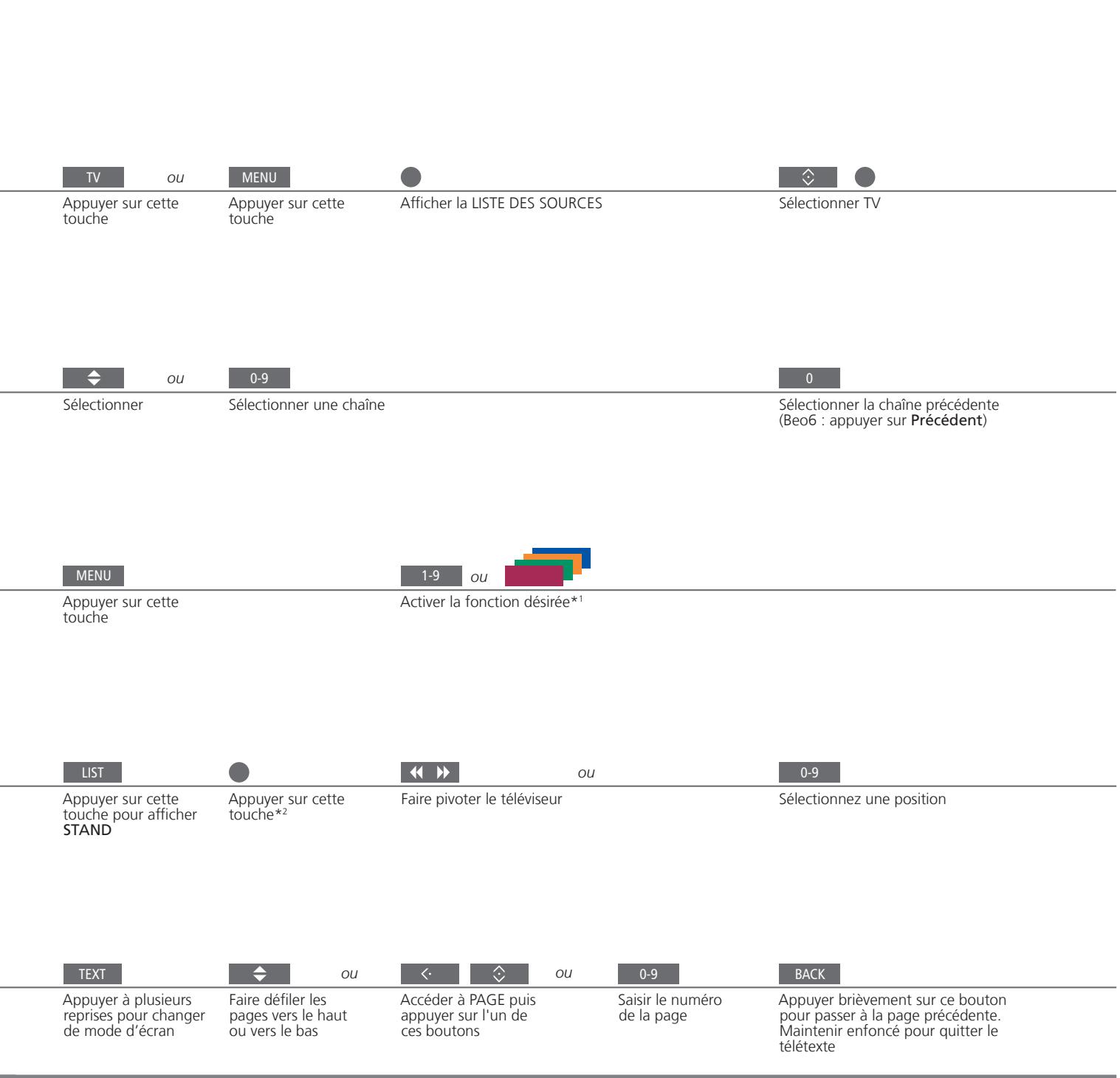

Prise en main

Allumer le téléviseur

Selectionner une chaîne

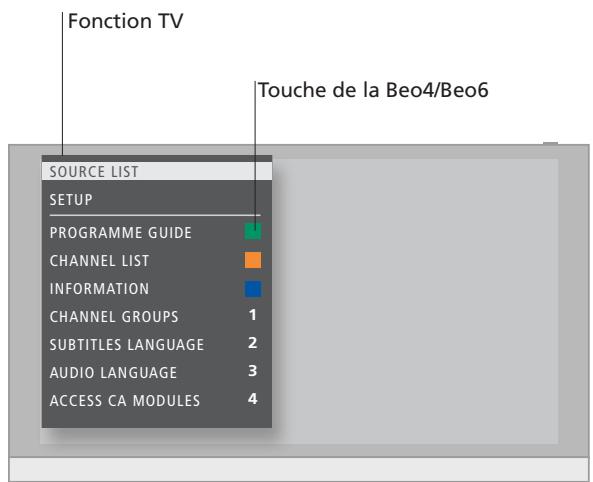

Afficher et utiliser le menu en superposition

Faire pivoter le téléviseur

Si vous teléviseur est équipé d'un pied motorisé, vous pouvez le faire pivoter à l'aide de la télécommande.

Utiliser le télétexte

Si vous fournisseur le permet, vous pouvez afficher le télétexte de la chaine selectionnée.

Information

^1 Fonctions des touches de couleur

Programme TV et informations

RADIO

Vou puez égarlement activer les fonctions des touches colorées sans appuyer sur MENU si le Digital Text/HbbTV est désactivé.

Pour plus d'informations sur le Programme TV et les informations, consultez le manuel en ligne, disponible à l'adresse www.bang-olufsen.com/guides.

Pour acceder au mode RADIO, il faudra déjà avoir mis au point les stations radio. Consultez le manuel en ligne pour de plus amples informations.

^2* Stand Il est également possible d'allumer le télévisuer en appuyant sur la touche LIST sans devoir préalablement appuyer sur le bouton central.
REMARQUE. Pour utiliser la fonction du pied motorisé, commencez par etalonner ce dernier; pour plus d'informations à ce sujet, consultez le manuel en ligne. Pour régler des positions prédéfinies pour la rotation du téléviseur, consultez le manuel en ligne.

Que vous regardiez un film, du sport ou un documentaire, découvert un tout nouvel univers grasé à la technologie 3D.

Conditions de visionnage

Placez-vous face à l'écran, un peu plus pres que lorsque vous regardez la télévision 2D, puisCHAsssez vos lunettes 3D. La distance recommende dépend de la taille de l'écran et de la résolution de l'image. Si vous vous placez trop loin sur la gauche ou sur la droite par rapport au centre de l'écran, la qualité de l'image 3D diminue ; il en va de même si vous vous placez trop haut ou trop bas.

Pour bénéficier d'une
experiencé 3D optimale,
nous vous conseillons de
plonger la piece dans le
noir, par exemple en
eteignant les lumieres et
en tirant les rideaux. Les
lumières placées derrière et
autour de I'ecran peuvent
etre particulièrement
génantes.Nous you
recommandons de ne pas
regardar la télévision 3D en
étant directement exposé
a la lumiere du soleil ou
dans un environnement
tres lumineux.

Activer la télévision 3D ou 2D

Pour regarder un film ou tout autre programme adaptable à la 3D, vous doivent activer la fonction 3D du téléviseur etmettre des lunettes 3D, que vous trouverez chez leur revendeur. Repassez en mode 2D pour regarder des programmes non adaptés à la 3D, tels que les bulletins d'informations.

Affichez le menu principal puis selectionnez CONFIGURATION.

Affichez le menu IMAGE puis mettez AFFICHAGE 3D en surbrillance.

→ Sélectionnez 3D ou 2D

Valider et regarder la télévision 3D ou 2D respectivement, ou selectionner un mode

3D/2D

Si l'activation automatique du signal 3D est disponible, le téléviseur passe automatiquement en 3D lorsque vous selectionnez 3D et en 2D lorsque vous selectionnez 2D. Si l'activation automatique du signal 3D n'est pas disponible, un menu permettant deCHOISIR le mode 3D ou 2D s'affiche a I'ecran. Reportez-vous à la page suivante pour obtenir de plus amples informations sur les modes.

Important

Téléviseurs et projecteurs

Double écran

Sous-titres

Tous les téléviseurs et projecteurs ne prennt pas en charge la technologie 3D. Si un téléviseur ou un
projecteur relié au système ne prend pas en charge la 3D, l'element 3D du menu AFFICHAGE 3D est grisé.
Si deux sources sont affichées à I'écran en même temps ou si le télécode est affiché d'un côté et une source
de I'autre côté, le système utilise toujours le mode 2D.
Il est possible que les sous-titres ne soient pas pris en charge.

Modes 3D

Selectionnez le mode 3D adapté au signal transmis par l'émetteur du programme.

3D COTE-À-COTE

Convert le signal 3D côte à côte en représentation 3D plein écran grâce à une mise à l'échelle horizontally de deux images.

3D HAUT/BAS

Convert le signal 3D haut/bas en representation 3D plein écran, grâce à une mise à l'échelle verticale de deux images.

Modes 2D

Selectionnez le mode 2D adapté au signal transmis par l'émetteur du programme.

2D STANDARD

Affiche une image 2D ordinaire sur le téléviseur, sans aucune conversion.

2D COTE-Ä-COTE

Convert le signal 3D côte-à-côte en representation 2D plein écran grâce à une mise à l'échelle horizontally d'une seule image.

2D HAUT/BAS

Convert le signal 3D haut/bas en representation 2D plein écran grâce à une mise à l'échelle verticale d'une seule image.

Changement de mode automatique

Si l'activation automatique du signal 3D n'est plus disponible, le téléviseur repasse automatiquement sur le dernier mode utilisé par la source active. Lors du changement de chaine ou de source, le téléviseur repasse en mode 2D STANDARD.

Vous pouvez dire de la musique ainsi que des videos, et visionner des photos stockées sur un périphérique de stockage ou sur un apparéil connecté via un serveur compatible DLNA/UPnP. Pour plus d'informations sur ce type de connexions et de fonctionnalités, consultez le manuel en ligne disponible à l'adresse www.bang-olufsen.com/guides.

Utiliser HomeMedia

H.MEDIA

Lorsque vous connectez un périphérique de stockage à votre système, ce dernier le détecte automatiquement et vous demande si vous poulez en parcourir le contenu.
Vous pouvez également acceder au menu HOMEMEDIA via le menu CONFIGURATION.

Afficher H.MEDIA l'écran de la Beo4*1

Écouter de la musique

Selectionnez le dossier contenant la musique que vous souhaitez écouter.

#

Selectionner le periphérique de stockage contenant la musique

#

Parcourir les fichiers ou les morceaux.
Selectionner le morceau de musique à dire

STOP

Mettre en pause

PLAY

Reprendre la lecture

BACK

Revenir aux menus
précièents;
maintenir enforcé
pour revenir au
menu principal du
navigateur média

Parcourir les photos

Selectionnez le dossier contenant les photos que vous souhaitez regarder.

#

Selectionner le periphrérique de stockage contenant les photos

#

Parcourir les
fichiers et dossiers,
puis appuyer sur ce
bouton pour lancer
le diaporama

STOP

Mettre en pause

←

Passer à la photo precedente ou suivante

Lire des videos

Selectionnez le dossier contenant les videos que vous souhaitez regarder.

#

Sélectionner le périhérique de stockage contenant les videos

#

Marcourir les fichiers et dossiers, puis apayer sur ce bouton pour ouvr

A

Reculer ou avancer minute par minute.
Maintenir enforcé pour avancer ou reculer. Appuyer à nouveau pour changer de vitesse.

PLAY

Reprendre la lecture

Informations

1*Affichage LIST de la Beo4

Péripériques de stockage Accès à la source HOMEMEDIA

Format pris en charge

Afficher H.MEDIA dans le menu LIST de la Beo4. Si vous ne dispose pas de cette touche, vous pouvez attribuer une autre touche à HomeMedia via le menu CONFIGURATION.

Voues pouvez, par exemple, connecter une clé USB ou un disque dur via le port USB ou Ethernet.
Voues pouvez ouvir le menu principal, selectionner LISTE DES SOURCES,mettre HOMEMEDIA en surbrillance et enfin appuyer sur le bouton central pour lancer le HomeMedia.

Les formats compatibles figurent à l'adresse www.bang-olufsen.com/guides.

Voussupportezajuster lesreglages du son et de l'imagetout en regardant la télévision. Pour plus d'informations sur cesreglages,consultez le manuel en ligne disponible à l'adresse www.bang-olufsen.com/guides.

Sélectionner le mode sonore	LIST	SOUND	1-9	« »	Son...	Voix
Le télévisuer possède différents modes sonores optimisés pour chaque type d'émission. Dans le menu CONFIG. LISTE DES SOURCES, vous pouvez indiquer le mode sonore à utiliser pour chaque source lors de son activation.	Affichez les modes sonores sur l'écran du téléviseur et sélectionnez le mode désiré. Si vous vous souvenuez du numéro du mode souhaiété, appuyez sur 1-9 après SOUND			Passer d'un mode à l'autre	Passer d'un mode sonore disponible à l'autre sur la Beo6, par exemple Voix
Sélectionner le mode d'image	LIST	PICTURE	1-3	« »	Image...	Film
Vouces pouvez activer différents modes d'image en fonction du type d'émission. Lorsque vous attribuées un mode d'image à une source, ce mode n'est mémoriasé que jusqu'à un moment où vous éteignez le téléviseur ou changez de source. Dans le menu CONFIG. LISTE DES SOURCES, vous pouvez indiquer le mode d'image à utiliser pour chaque source lors de son activation.	Afficher les modes d'image sur l'écran du téléviseur et sélectionner le mode désiré. Si vous vous souvenuez du numéro du mode souhaiété, appuyez sur 1-3 après PICTURE			Passer d'un mode à l'autre	Passer d'un mode d'image disponible à l'autre sur la Beo6, par exemple Film
Sélectionner le format d'image	LIST	FORMAT	1-6	« »	Image...	F. image Auto
Dans le menu CONFIG. LISTE DES SOURCES, vous pouvez indiquer le format d'image à utiliser pour chaque source lors de son activation. Vous pouvez également sélectionner temporairement un format différent.	Afficher les formats d'image sur l'écran du téléviseur et sélectionner le format désiré. Si vous vous souvenuez du numéro du format souhaiété, appuyez sur 1-6 après FORMAT			Passer d'un format à l'autre	Déplacer l'image, si possible	Passer d'un format d'image disponible à l'autre sur la Beo6, par exemple Auto

18 Installerer notre système
19 Nettoyage
20 Panneau de connexion

Respectez les instructions relatives au positionnement du téléviseur et aux branchements fournies sur cette page et sur les suivantes.

Fixation du cache profilé

Fixez le cache profilé à l'avant de l'appareil.

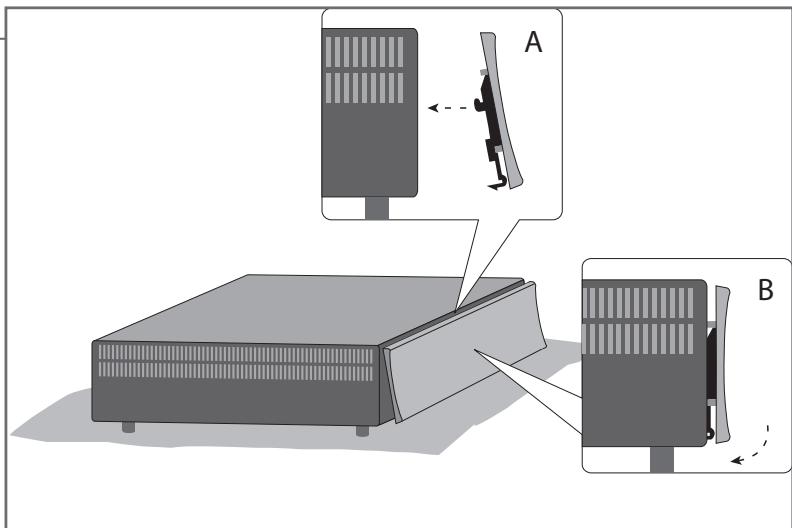

• Insérez les crochets du cache profiled dans les deux trous de l'appareil comme illustré ci contre puis appuyez sur le bas du cache, dans la direction de l'appareil, jusqu'à ce que vous entendiez un clic.

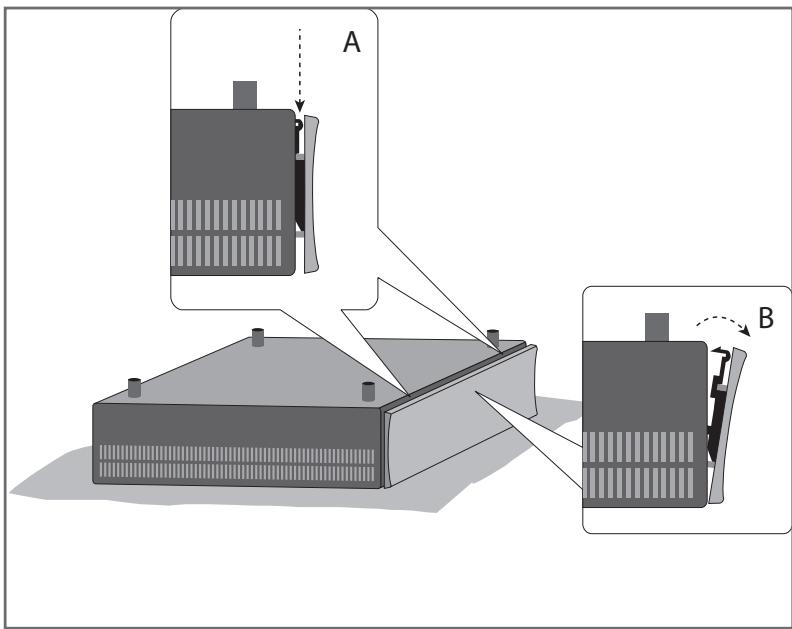

• Pourrirerlecache,retournezI'appareil, appuyez sur les deux verrous à ressort comme illustré puis tirez sur le cote du cache le plus proche de ces verrous.

Important

Projecteur Si vous avez connecté un projecteur au système, mettez le système hors tension après la première installation, puis remettez-le en service pour que vos régages prennent effet.

Déplacements de Pour éviter la formation d'une image rémanente à l'écran, il peut de temps en l'image temps arrivier que l'appareil déplace légarement l'image.

REMARQUE. Ne laissez pas d'images fixes (logos,iaux video, images d'ordinateur ou images au format 4:3) affichees trop longtemps sur I'ecran, car cela peut entrainer I'affichage permanent d'une image remanente.

Lorsque vous allumez l'appareil pour la première fois, suivez les instructions affichées à l'écran afin de procéder à sa configuration initiale.

Supports muraux et racks

Vous pouvez si vous le souhaitez fixer votre apparéil au mur à l'aide du support fourni ; pour plus d'informations à ce sujet, consultez le manuel qui accompagne le support mural.

Il est également possible de fixer l'appareil dans le rack 19", et ce dans diverses positions. Consultez le manuel fourni avec le rack pour de plus amples informations.

Ventilation

Pour garantir une ventilation adequate, laissez suffisamment d'espace autour de I'ecran et de l'appareil. En cas de surchauffe (voyant de veille qui clignote ou avertissement à I'ecran), mettez le téléviseur en veille, sans I'eteindre, pour lui permettre de refroidir. Vous ne pouvez pas utiliser le téléviseur pendant cette période.

Nettoyage

Maintenance L'entretien normal, qui comprend le nettoyage, incombe à l'utilisateur.

Coffret et commandes Retirez la poussiere à l'aide d'un chiffon doux et sec. Pour eliminer les taches, utilisez un chiffon doux et légarement humide imbibé d'une solution d'eau et de détergent doux (par exemple, du liquide vaisselle).

N'utilisez jamais d'alcool N'utilisez jamais d'alcool ou d'autres solvants pour nettoyer une partiequelconque du systeme !

Tout apparéil connecté au panneau de connexion principal doit être enregistré dans le menu CONFIG. LIST DES SOURCES.

- Secteur

Connexion à l'alimentation secteur.

PL 1-6 (Power Link)

Prises pour la connexion d'enceintes externes dans une installation audio surround. Pour plus d'informations, consultez le manuel en ligne. Avec certains téléviseurs, il est possible d'utiliser une prise PL, par exemple la prise PL6, pour connecter l'enceinte centrale intégrée.

MONITOR CONTROL

Prise pour la connexion d'un télévisuer Bang & Olufsen.

PUC1-3A+B

Prises pour des signaux de contrôle IR vers des équipements externes connectés à une prise HDMI IN, HDMI OUT ou AV IN. Vous permettent de contrôle les appareils non-Bang & Olufsen à l'aide de la télécommande Bang & Olufsen.

CTRL (1-2)

Pour une utilisation future.

EXT. IR

Prise pour la connexion d'un récepteur IR externe secondaire.

HDMI IN (1-5)

La prise HDMI (High Definition Multimedia Interface) permit de connecter diverses sources video, du décembre aux lecteurs multimédia en passant par les lecteurs Blu-ray ou encore un ordinateur.

AVIN

Pour la connexion d'appareils video analogiques.

S/P-DIF IN

Prise d'entrée audio numérique, par exemple, pour un PC.

USB ()

Prise pour la connexion d'un périphérique USB, afin de parcourir vos photos numériques, vos vidés ou vos fichiers de musique.

Ethernet\*1

Prise de raccordement à Internet. Pour obtenir des mises à jour logicielles, acceder aux téléchargesments WebMedia et PUC.

Informations

Cable secteur et fiche

Connector la prise du panneau de connexion de votre système à la prise secteur. Le système est en mode veille et prét à être utilisé.
Le cable secteur et la fiche fournis sont spécialement conçus pour cet apparéil.
Ne changez pas la fiche. Si le cable secteur est endommagé, achetez-en un autre auprès de votre revendeur Bang & Olufsen.

1*Vérifiez que la connexion cablee entre l'appareil et le routeur ne quitte pas le bateau afin d'éviter tout contact avec un cable haute tension.

Nous vous recommendons de connecter votre système à Internet afin receivevoir les mises à jour logicielles et de pouvoir télécharger les tables PUC. Les tables PUC vous permettent de contrôle les appareils non-Bang & Olufsen à l'aide de la télécommande Bang & Olufsen.

STAND

Prise pour la connexion d'un pied motorisé. Pour plus d'informations sur l'étalonnage du pied, consultez le manuel en ligne.

AERIAL (5V = 50mA)

Prise d'entrée pour une antenné extérieure/un réseau de télévision cablee ou pour un signal analogique.

SATELLITE

Prise d'entrée d'antenna pour un signal satellite numérique.

La prise satellite peut être présente ou absence. selon le tuner pour lequel vous avez opté.

2 x PCMCIA (module CA)

Pour l'insertion d'une carte et d'un module permettant d'acceder aux chaînes numériques codées. Pour plus d'informations sur les combinaisons carte et module compatibles, contactez votre revendeur Bang & Olufsen.

HDMI OUT

Prises pour la connexion d'un écran de télévision ou d'un projeteur.

IR / AUTO CONTRAST

Prise pour la connexion d'un récepteur IR externe principal permettant la commande à distance du téléviseur ou du projecteur. La fonctionnalité Auto Contrast est uniquement disponible sur les téléviseurs Bang & Olufsen.

NOT USED

(s/o).

Pour protégé le cable secteur, attachez-le à l'aide de la fixation et de la vis prévus à cet effet.

Connexion Ethernet

Manuel en ligne

Pour receivevoir les mises à jour logicielles et télécharger les tables PUC, vous devez connecter votre système à Internet. Nous vous recommendons de régler votre système de manière à ce que la mise à jour ait lieu automatiquement.

Le manuel en ligne contient des informations relatives à la connexion et à la configuration d'appareils externes.
