Type de produit	Ruban LED à blanc réglable (contrôleur sans fil inclus)
Marque	Lutron
Modèle	LU-TO5-DL
Catégorie	Éclairage
Alimentation - entrée	100-240 V~ 50/60 Hz, 1 A max
Alimentation - sortie	24 V=, 1,5 A
Contrôleur sans fil - entrée	24 V=, 1,5 A
Contrôleur sans fil - sortie	24 V=, 1,33 A, 32 W
Type de ruban LED	Blanc réglable (double couleur : blanc chaud et blanc froid)
Puissance par pied de ruban	4 W/pi (approx. 13 W/m)
Longueur maximale du ruban	5 m (16 pi) par contrôleur
Température de fonctionnement	0 °C à 40 °C (32 °F à 104 °F)
Fonctions principales	Variation d'intensité, réglage de la température de couleur, mise en marche/arrêt sans fil, découpe à longueur personnalisée
Montage	Direct sur surface (adhésif) ou avec clips de montage (vendus séparément)
Entretien	Nettoyer la surface avant collage ; ne pas tordre ou plier le ruban
Sécurité	Protection contre les courts-circuits, surcharge et sous/surtension ; conforme FCC partie 15 et ICES-005
Contenu de la boîte	Contrôleur sans fil avec alimentation, ruban LED, câble 3 conducteurs, connecteurs fil-ruban (×5), support, capuchons de connexion, vis, clips de montage
Connectivité	Sans fil (protocole propriétaire Lutron)
Options d'extension	Rallonge possible jusqu'à 3 m (10 pi) de câble entre sections ; section de fil selon distance

FOIRE AUX QUESTIONS - LU-TO5-DL Lutron

Comment couper le ruban LED à la longueur souhaitée ?

Mesurez et coupez le ruban DEL à l'un des emplacements marqués à l'aide de ciseaux. Ne coupez qu'aux endroits prévus pour éviter d'endommager les circuits.

Puis-je connecter plusieurs sections de ruban LED ?

Oui, utilisez les connecteurs fil-ruban et le câble à 3 conducteurs fournis. La longueur maximale de câble entre sections est de 3 m (10 pi). Assurez-vous que les couleurs des fils correspondent (R=Rouge, W=Blanc, B=Noir).

Que signifie le clignotement rouge du contrôleur ?

Un clignotement une fois indique un court-circuit ; deux fois une surcharge ; trois fois une tension d'entrée trop faible ; quatre fois une tension trop élevée. Consultez le tableau des codes d'erreur dans la notice.

Comment nettoyer le ruban LED avant installation ?

Nettoyez la surface avec un chiffon sec et exempt de poussière. Assurez-vous qu'elle est parfaitement sèche avant de coller le ruban.

Quelle est la puissance maximale du contrôleur ?

Le contrôleur sans fil peut fournir jusqu'à 32 W, soit environ 8 pi (2,4 m) de ruban à 4 W/pi. Ne dépassez pas 5 m (16 pi) de ruban par contrôleur.

Puis-je installer le contrôleur dans une armoire métallique ?

Non, n'installez pas le contrôleur sans fil à l'intérieur d'une armoire métallique fermée, car cela pourrait nuire à la transmission sans fil.

Comment réinitialiser le contrôleur après une erreur ?

Déconnectez la charge, vérifiez les courts-circuits ou la surcharge, puis redémarrez le contrôleur en le débranchant et en le rebranchant.

Quel câble utiliser pour rallonger l'alimentation 24V ?

Utilisez du câble de calibre approprié selon la distance : par exemple, 0,75 mm² (18 AWG) jusqu'à 3,2 m. Veillez à respecter la polarité (Rouge = 24V, Noir = Commun).

Le ruban LED s'allume-t-il immédiatement ?

Oui, après branchement, le ruban s'allume à 20 % d'intensité pour vérifier le câblage. Si rien ne s'allume, consultez la section des codes d'erreur.

Puis-je utiliser ce ruban LED en extérieur ?

Non, ce ruban est conçu pour un usage intérieur uniquement (température de fonctionnement 0-40 °C). Ne l'exposez pas à l'humidité ou à la lumière directe du soleil.

MODE D'EMPLOI LU-TO5-DL Lutron

Veuillez dire avant l'installation.

Kit de ruban lumineux Lumaris

HWL-TLK-SW; HWL-TLK-PL; BBL-TLK-SW; BBL-TLK

Contrôleur sans fil du ruban lumineux Lumaris

(avec alimentation T120-24DC-15)

HWL-TWC: RRL-TWC

Contrôleurs sans fil :

Entrée:24V=1.5A

Sortie:24V=1.33A 32W

Alimentation

Entrée: 100-240V~50/60Hz 1A max.

24V-1,5A

Ruban LED à blanc réglable

LU-TO5-SW; LU-TO5-DL

4V=2W/pi

Clips de montage

J-MK1

Plaque de température ambiante de fonctionnement :

0^ à 40^ (32°F à 104°F)

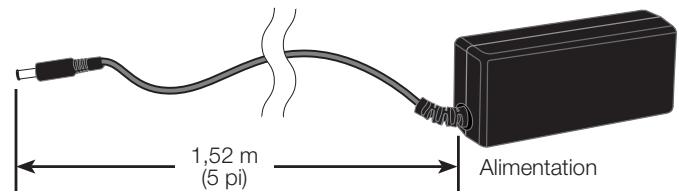

1 Sélectionnez un emplacement pour le contrôleur sans fil et l'alimentation. Vérifiez que le cordon d'alimentation atteint une prise de courant et que le cordon 24V = - atteint le contrôleur sans fil

2 Monter le contrôle sans fil

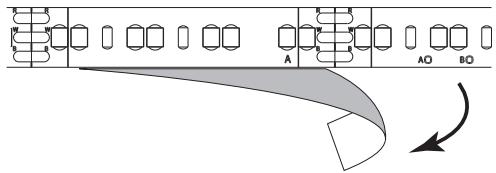

5 Décollez le support papier du ruban DEL

Fixez le ruban DEL à la surface en commençant à un point qui permet au contrôleur sans fil de se connecter au point de départ du ruban DEL. Appuyez et maintenez enfoncé pendant 10 secondes.

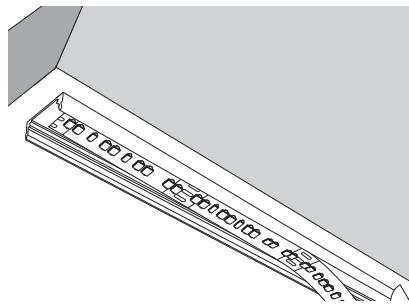

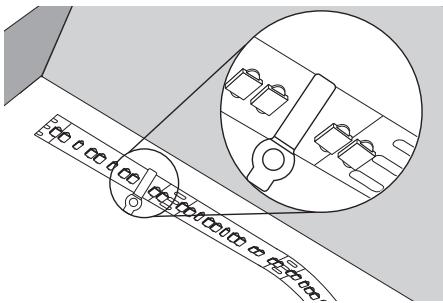

Option 1: Montez le ruban DEL directement sur la surface de l'armoire. Si nécessaire, utilisez des clips de montage à visser LU-MK1 (vendus séparément) avec un espacement d'environ 0,30m (1 pi) comme moyen supplémentaire de fixer le ruban.

Option 2: Montez le ruban DEL dans un canal (fourni par d'autres fabricants) qui est ensuite monté sur la surface de l'armoire.

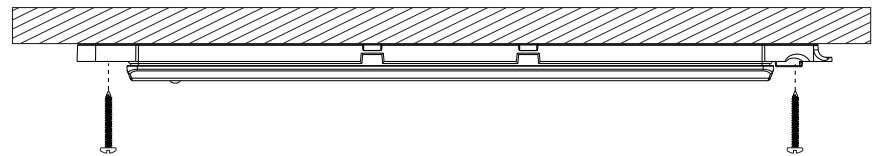

Option 1: Installez le contrôleur sans fil avec les vis fournies.

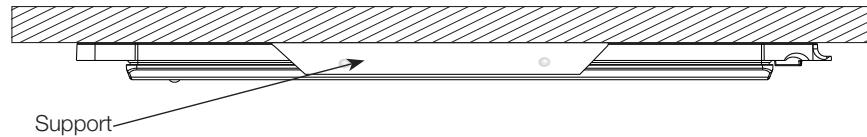

Option 2: Montez le contrôleur sans fil à l'aide du support adhésif fourni dans lequel le module s'enclenche.

REMARQUE: N'installez pas les contrôleurs sans fil à l'intérieur d'une armoire métallique fermée.

REMARQUE: NE PAS tordre ou plier à plusieurs reprises le ruban DEL car cela pourrait endommager les connexions du ruban.

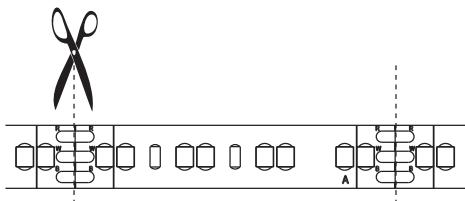

Mesurez et coupez le ruban DEL à la longueur souhaitée à l'un des emplacements marqués.

Contenu (peut varier selon le modèle)

Contrôleur sans fil et alimentation

Ruban DEL à blanc réglable

Câble à 3 conducteurs

Connecteurs fil-ruban

(×5)

Support

Capuchons de

connexion

Vis

Clips de montage

Aide

Nous contacter :

États-Unis|Canada|Caraïbes

1.844.LUTRON1 (588.7661) (24h/7j)

Mexique

+1.888.235.2910

Autres

+1.610.282.3800

Lutron et Lumaris sont des marques commerciales ou déposées de

Lutron Electronics Co., Inc. aux États-Unis et/ou dans d'autres pays.

Tous les noms de produits, logos et marques appartiennent à leurs propriétaires respectifs.

Coopersburg, PA 18036-1299, États-Unis

4 Nettoyez la surface sur laquelle le ruban DEL sera collé en vous assurant qu'il est sec et exempt de poussière

7 Connectez le contrôle sans fil au ruban DEL

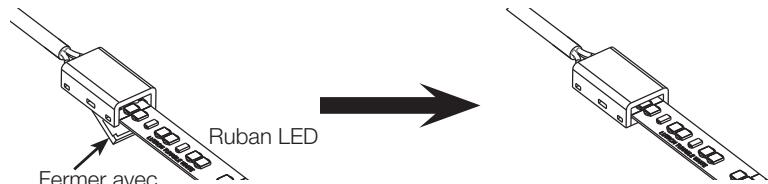

Insérez le ruban DEL dans le connecteur en vous assurant que les pastilles de cuivre du ruban DEL entrent en contact avec les broches du connecteur et que la couleur de l'isolant du fil correspond aux abréviations de couleur sur le ruban (R = Rouge, W = Blanc, B = Noir). Le connecteur doit être fermé à l'aide d'une pince. Si la longueur du cable de sortie du contrôle sans fil doit être rallongée, déconnectez le connecteur fil-ruban et ajoutez le cable à l'aide de la bobine de fil et des capuchons de connexion fournis. Suivez l'étape 8 pour l'installation des fils dans le connecteur fil-ruban.

une pince

REMARQUE : Alignez le bord du connecteur avec la ligne imprimée sur le ruban.

Motif de clignotement duvoyant DEL	Raison	Solution
La DEL rouge du contrôleurs sans fil clignote une fois, puis une pause de 2 secondes.	Sortie en court-circuit	Déconnectez la charge du contrôleurs sans fil et vérifie s'il y a des courts-circuits. Redémarrez le contrôleurs sans fil pour la réinitialiser.
La DEL rouge du contrôleurs sans fil clignote deux fois, puis une pause de 2 secondes.	Sortie surchargeée	Confirmez que seulement 5 m (16 pi) de ruban DEL sont connectés à la sortie du contrôleurs sans fil. Redémarrez le contrôleurs sans fil pour la réinitialiser.
La DEL rouge du contrôleurs sans fil clignote trois fois, puis une pause de 2 secondes.	Tension d'entrée trop faible	Vérifie que le contrôleurs sans fil est alimenté en 24 V=+/- 10 %.
La DEL rouge du contrôleurs sans fil clignote quatre fois, puis une pause de 2 secondes.	Tension d'entrée trop élevé
La DEL verte sur le contrôleurs sans fil est allumée en continu.	L'appareil n'est pas mis en service	Configurez l'appareil dans un système.

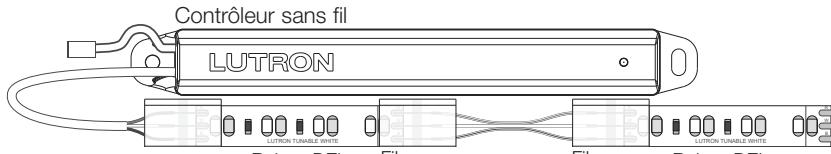

8 Connecter des sections supplémentaires de ruban DEL à la série (facultatif)

1. Mesurez la longueur de câble nécessaire pour connecter les bandes à leur emplacement, en notant que la longueur maximale de câble autorisée est de 3 m (10 pi).
2. Coupez la longueur nécessaire de cable à 3 conducteurs.
3. Insérez les trois fils du câble à 3 conducteurs dans l’autre côté du connecteur en veillant à ce qu’ils soient complètement insérés et que les couleurs correspondent à celles du ruban DEL inséré dans l’autre extrémité du connecteur. Le connecteur doit être fermé à l’aide d’une pince.

1. Insérez le ruban DEL dans le connecteur comme indiqué à l'étape 7.

Fil au

connecteur

de ruban

Joan Dri

connected

de rubar

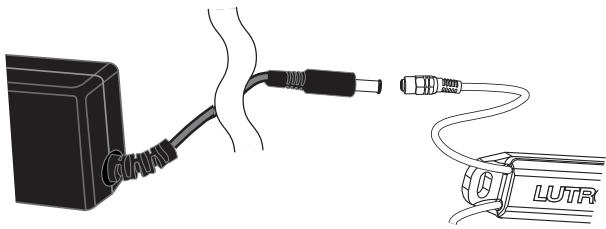

9 Connectez le câble 24 v--- au contrôleurs sans fil

REMARQUE: Si la longueur du câble de 24V doit être rallongée, coupez les extrémités des fiches de l'alimentation électrique et du contrôleur sans fil et ajoutez un câble de calibre approprié, selon le tableau ci-dessous pour tenir compte de la distance. Vérifiez la polarité de la tension du fil étendu avant de vous connecter au contrôleur sans fil. Sur le contrôleur sans fil Rouge = 24V et Noir = Commun.

Longueur maximale du câble entre l'alimentation et le contrôleur sans fil : m (pi)

4,0 mm² (12 AWG)	2,5 mm² (14 AWG)	1,0 mm² (16 AWG)	0,75 mm² (18 AWG)	0,50 mm² (20 AWG)
13 (42,5)	8 (26,5)	5,2 (17)	3,2 (10,5)	2 (6,5)

10 Branchez l'alimentation dans une prise électrique

REMARQUE: Le ruban DEL s'allumera à 20% d'intensité pour permettre la vérification du câblage. Si le ruban DEL ne s'allume pas, veuillez vous reporter à la section Codes d'erreur pour le dépannage.

Informations fcc/ic

Cet appareil est conforme à la partie 15 des règles de la FCC et aux normes industrielles RSS d'exemption de licence du Canada. Le fonctionnement est sous réserve des deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences, et (2) cet appareil ne doit accepter aucune interférence, y compris des interférences qui pourraient provoquer un fonctionnement indésirable. Les modifications qui n'ont pas été expressément approuvées par Lutron Electronics Co., Inc. peuvent annuler le droit de l'utilisateur d'utiliser ce équipement. REMARQUE: Cet équipement a été enregistré en tant qu'appareil numérique de Classe B en vertu de la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre une énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne surviendront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles pour la réception radio et télévisuelle, ce qui peut être déterminé en allumant et en éteignant l'équipement, il est recommandé que l'utilisateur tente de corriger ces interférences en utilisant une ou plusieurs des mesures suivantes : - Réorientez ou repositionnez l'antenne réceptrice - Augmentez la séparation entre l'équipement et le récepteur - Connectez l'équipement à une prise électrique se trouvant sur un circuit différent de celui où le récepteur est connecté - Demandez l'aide du vendeur ou d'un technicien radio/TV expérimenté

Cet appareil numérique de classe B est conforme à la norme ICES-005 du Canada.

Cet équipement est conforme aux limites d'exposition aux rayonnements de la FCC/de l'ISDE établies pour un

environnement non contrôlé. L'utilisateur doit éviter une exposition prolongée à moins de 20 cm (7,9 po) de l'antenne, ce qui peut dépasser les limites d'exposition aux radiofréquences de la FCC/de l'ISDE.
