MODE D'EMPLOI RRL-TLK-SW Lutron

Veuillez dire avant l'installation.

Kit de ruban lumineux Lumaris

HWL-TLK-SW; HWL-TLK-PL; BBL-TLK-SW; BBL-TLK

Contrôleur sans fil du ruban lumineux Lumaris

(avec alimentation T120-24DC-15)

HWL-TWC: RRL-TWC

Contrôleurs sans fil :

Entrée: 24V = 1.5A

24V=1.33A 32W

Alimentation

Entrée: 100-240V~50/60Hz 1A max.

24V-1,5A

Ruban LED à blanc réglable

LU-TO5-SW; LU-TO5-DL

4V=2W/pi

4 Clips de montage

J-MK1

Plaque de température ambiante de fonctionnement :

0^ à 40^ (32°F à 104°F)

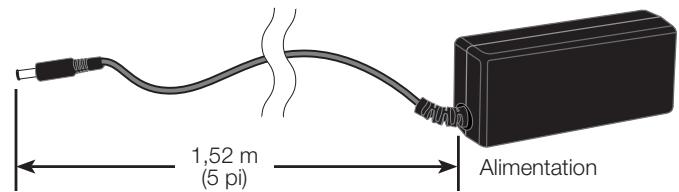

1 Sélectionnez un emplacement pour le contrôleur sans fil et l'alimentation. Vérifiez que le cordon d'alimentation atteint une prise de courant et que le cordon 24 V atteint le contrôleur sans fil

2 Monter le contrôle sans fil

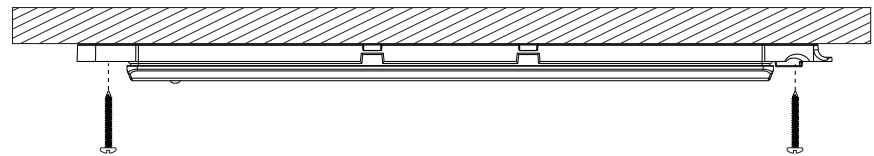

Option 1: Installez le contrôle sans fil avec les vis fournies.

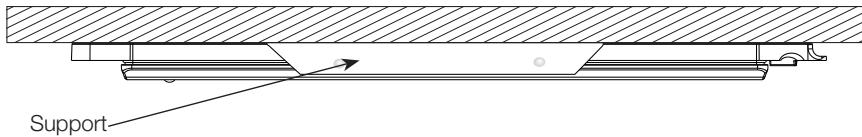

Option 2: Montez le contrôleur sans fil à l'aide du support adhésif fourni dans lequel le module s'enclenche.

REMARQUE: N'installez pas le contrôle sans fil à l'intérieur d'une armoire métallique fermée.

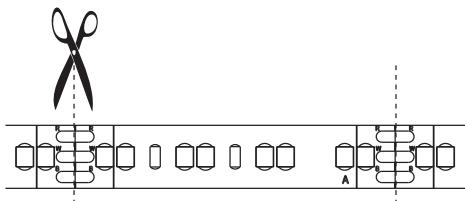

3 Mesurez et coupez le ruban DEL à la longueur souhaitée à l'un des emplacements marqués

Ruban DEL à blanc réglable

Cable à 3 conducteurs

Connecteurs fil-ruban

(×5)

Support

Capuchons de

connexion

Vis

Clips de montage

Aide

Nous contacter :

États-Unis|Canada|Caraïbes

1.844.LUTRON1 (588.7661) (24h/7j)

Mexique

+1.888.235.2910

Autres

+1.610.282.3800

Lutron et Lumaris sont des marques commerciales ou déposées de

Lutron Electronics Co., Inc. aux États-Unis et/ou dans d'autres pays.

Tous les noms de produits, logos et marques appartiennent à leurs propriétaires respectifs.

Coopersburg, PA 18036-1299, États-Unis

Codes d'erreur

Motif de clignotement du voyant DEL

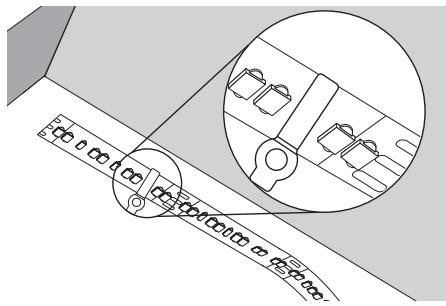

5 Décollez le support papier du ruban DEL

Fixez le ruban DEL à la surface en commençant à un point qui permet aux contrôleurs sans fil de se connecter au point de départ du ruban DEL. Appuyez et maintenez enfoncé pendant 10 secondes.

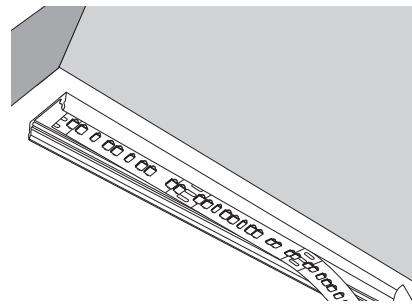

Option 1: Montez le ruban DEL directement sur la surface de l'armoire. Si nécessaire, utilisez des clips de montage à visser LU-MK1 (vendus séparément) avec un espacement d'environ 0,30m (1 pi) comme moyen supplémentaire de fixer le ruban.

Option 2: Montez le ruban DEL dans un canal (fourni par d'autres fabricants) qui est ensuite monté sur la surface de l'armoire.

REMARQUE: NE PAS tordre ou plier à plusieurs reprises le ruban DEL car cela pourrait endommager les connexions du ruban.

Rayon de courbure minimum 50 mm (1,96 po)

Connectez le contrôle sans fil au ruban DEL

Insérez le ruban DEL dans le connecteur en vous assurant que les pastilles de cuivre du ruban DEL entrent en contact avec les broches du connecteur et que la couleur de l'isolant du fil correspond aux abréviations de couleur sur le ruban (R = Rouge, W = Blanc, B = Noir). Le connecteur doit être fermé à l'aide d'une pince. Si la longueur du cable de sortie du contrôle sans fil doit être rallongée, déconnectez le connecteur fil-ruban et ajoutez le cable à l'aide de la bobine de fil et des capuchons de connexion fournis. Suivez l'étape 8 pour l'installation des fils dans le connecteur fil-ruban.

une pince

REMARQUE : Alignez le bord du connecteur avec la ligne imprimée sur le ruban.

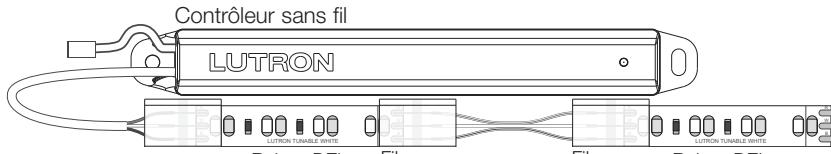

Connecteur des sections supplémentaires de ruban DEL à la série (facultatif)

1. Mesurez la longueur de câble nécessaire pour connecter les bandes à leur emplacement, en notant que la longueur maximale de câble autorisée est de 3 m (10 pi).
2. Coupez la longueur nécessaire de cable à 3 conducteurs.
3. Insérez les trois fils du câble à 3 conducteurs dans l’autre côté du connecteur en veillant à ce qu’ils soient complètement insérés et que les couleurs correspondent à celles du ruban DEL inséré dans l’autre extrémité du connecteur. Le connecteur doit être fermé à l’aide d’une pince.

1. Insérez le ruban DEL dans le connecteur comme indiqué à l'étape 7.

Fil au

connecteur

de ruban

loan

Hla

connected

de ruban

FIIa

connecticut

de ruban

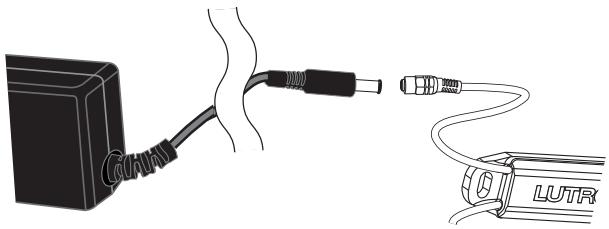

Connectez le câble 24 v--- au contrôleurs sans fil

REMARQUE: Si la longueur du câble de 24V = doit être rallongée, coupez les extrémités des fiches de l'alimentation électrique et du contrôleur sans fil et ajoutez un câble de calibre approprié, selon le tableau ci-dessous pour tenir compte de la distance. Vérifiez la polarité de la tension du fil étendu avant de vous connecter au contrôleur sans fil. Sur le contrôleur sans fil Rouge = 24V = et Noir = Commun.

Longueur maximale du câble entre l'alimentation et le contrôleur sans fil : m (pi)

4,0 mm² (12 AWG)	2,5 mm² (14 AWG)	1,0 mm² (16 AWG)	0,75 mm² (18 AWG)	0,50 mm² (20 AWG)
13 (42,5)	8 (26,5)	5,2 (17)	3,2 (10,5)	2 (6,5)

Branchez l'alimentation dans une prise électrique

REMARQUE: Le ruban DEL s'allumera à 20% d'intensité pour permettre la vérification du câblage. Si le ruban DEL ne s'allume pas, veuillez vous reporter à la section Codes d'erreur pour le dépannage.

Informations fcc/ic

Cet appareil est conforme à la partie 15 des règles de la FCC et aux normes industrielles RSS d'exemption de licence du Canada. Le fonctionnement est sous réserve des deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences, et (2) cet appareil ne doit accepter aucune interférence, y compris des interférences qui pourraient provoquer un fonctionnement indésirable. Les modifications qui n'ont pas été expressément approuvées par Lutron Electronics Co., Inc. peuvent annuler le droit de l'utilisateur d'utiliser ce équipement. REMARQUE: Cet équipement a été mis en vente en tant qu'appareil numérique de Classe B en vertu de la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre une énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne surviendront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles pour la réception radio et télévisuelle, ce qui peut être déterminé en allumant et en éteignant l'équipement, il est recommandé que l'utilisateur tente de corriger ces interférences en utilisant une ou plusieurs des mesures suivantes : - Réorientez ou repositionnez l'antenne réceptrice - Augmentez la séparation entre l'équipement et le récepteur - Connectez l'équipement à une prise électrique se trouvant sur un circuit différent de celui où le récepteur est connecté - Demandez l'aide du vendeur ou d'un technicien radio/TV expérimenté

Cet appareil numérique de classe B est conforme à la norme ICES-005 du Canada.

Cet équipement est conforme aux limites d'exposition aux rayonnements de la FCC/de l'ISDE établies pour un

environnement non contrôlé. L'utilisateur doit éviter une exposition prolongée à moins de 20 cm (7,9 po) de l'antenne, ce qui peut dépasser les limites d'exposition aux radiofréquences de la FCC/de l'ISDE.
