Type de produit	Kit de ruban lumineux LED blanc réglable avec contrôleur sans fil
Marque	Lutron
Modèle	HWL-TLK-DL
Alimentation du contrôleur	Entrée : 100-240 V~ 50/60 Hz 1 A max ; Sortie : 24 V= 1,5 A
Sortie du contrôleur sans fil	24 V= 1,33 A, 32 W
Ruban LED	Blanc réglable, 4 V= 2 W/pi (environ 6,6 W/m)
Longueur maximale du ruban	5 m (16 pi) par sortie
Longueur maximale du câble entre rubans	3 m (10 pi)
Température de fonctionnement	0 °C à 40 °C (32 °F à 104 °F)
Installation	Surface propre et sèche ; clips de montage optionnels
Sécurité	Ne pas installer dans une armoire métallique fermée ; ne pas tordre ou plier le ruban
Connecteurs fournis	Connecteurs fil-ruban (×5), câble 3 conducteurs, capuchons de connexion, vis
Contenu du kit	Contrôleur sans fil avec alimentation, ruban LED, câble 3 conducteurs, connecteurs, support, capuchons, vis, clips de montage
Fonctions principales	Variation d'intensité et température de couleur via contrôleur sans fil ; découpage du ruban aux marques prévues
Entretien	Nettoyer la surface avant collage ; éviter l'humidité excessive
Réparabilité	Connecteurs remplaçables ; ruban découpable et rallongeable
Indicateurs LED du contrôleur	Vert (allumé) = hors service ; Rouge clignotant = code d'erreur (court-circuit, surcharge, tension)

FOIRE AUX QUESTIONS - HWL-TLK-DL Lutron

Quelle est la longueur maximale de ruban LED que je peux connecter à un seul contrôleur ?

Vous pouvez connecter jusqu'à 5 mètres (16 pieds) de ruban LED par sortie du contrôleur sans fil.

Puis-je découper le ruban LED à la longueur souhaitée ?

Oui, vous pouvez mesurer et couper le ruban LED à l'un des emplacements marqués pour obtenir la longueur désirée.

Comment connecter plusieurs sections de ruban LED ?

Utilisez le câble à 3 conducteurs fourni et les connecteurs fil-ruban. La longueur maximale du câble entre les sections est de 3 mètres (10 pieds). Insérez les fils en respectant les couleurs (R=Rouge, W=Blanc, B=Noir) et fermez le connecteur avec une pince.

Que signifie un clignotement rouge du contrôleur sans fil ?

Le clignotement code une erreur : 1 clignotement = court-circuit, 2 = surcharge, 3 = tension d'entrée trop faible, 4 = tension d'entrée trop élevée. Consultez la section Codes d'erreur pour les solutions.

Puis-je installer le contrôleur dans une armoire métallique ?

Non, ne l'installez pas à l'intérieur d'une armoire métallique fermée car cela peut affecter la communication sans fil.

Comment nettoyer la surface avant de coller le ruban LED ?

Assurez-vous que la surface est propre, sèche et exempte de poussière pour garantir une bonne adhérence du ruban.

Que faire si le ruban LED ne s'allume pas après branchement ?

Vérifiez d'abord que le ruban est correctement connecté et que l'alimentation est branchée. Le ruban s'allume à 20 % d'intensité pour validation. Si rien ne se produit, reportez-vous aux codes d'erreur du contrôleur.

Puis-je rallonger le câble d'alimentation entre l'alimentation et le contrôleur ?

Oui, mais respectez les longueurs maximales en fonction de la section du câble : par exemple, pour du 4,0 mm² (12 AWG), jusqu'à 13 m (42,5 pi). Vérifiez la polarité avant connexion.

Quels accessoires sont inclus dans le kit ?

Le kit comprend : contrôleur sans fil avec alimentation, ruban LED blanc réglable, câble 3 conducteurs, 5 connecteurs fil-ruban, support, capuchons de connexion, vis et clips de montage.

Puis utiliser ce ruban LED à l'extérieur ?

La notice ne spécifie pas d'utilisation extérieure. Il est recommandé de l'utiliser uniquement en intérieur dans une plage de température de 0°C à 40°C.

MODE D'EMPLOI HWL-TLK-DL Lutron

Veuillez dire avant l'installation.

Kit de ruban lumineux Lumaris

HWL-TLK-SW; HWL-TLK-PL; BBL-TLK-SW; BBL-TLK

Contrôleur sans fil du ruban lumineux Lumaris

(avec alimentation T120-24DC-15)

HWL-TWC: RRL-TWC

Contrôleur sans fil :

Entrée: 24V = 1.5A

Sortie:24V=1.33A 32W

Alimentation

Entrée: 100 - 240V~ 50 / 60Hz 1A max.

24V-1,5A

Ruban LED à blanc réglable

LU-TO5-SW; LU-TO5-DL

4V=2W/pi

Clips de montage

J-MK1

Plage de température ambience de fonctionnement :

0^ ÷ 40^ (32°F ÷ 104°F)

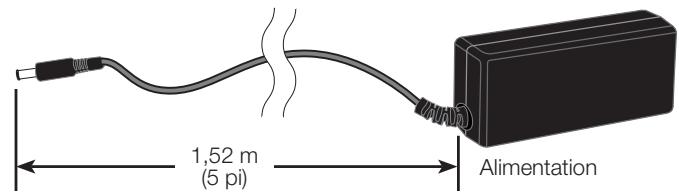

1 Sélectionnez un emplacement pour les contrôleurs sans fil et l'alimentation. Vérifiez que le cordon d'alimentation atteint une prise de courant et que le cordon 24 V atteint les contrôleurs sans fil.

2 Monter le contrôle sans fil

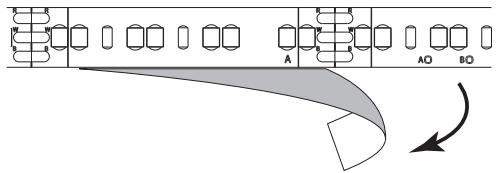

5 Décollez le support papier du ruban DEL

Fixez le ruban DEL à la surface en commençant à un point qui permet aux contrôleurs sans fil de se connecter au point de départ du ruban DEL. Appuyez et maintenez enfoncé pendant 10 secondes.

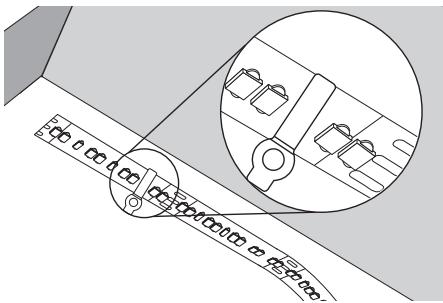

Option 1: Montez le ruban DEL directement sur la surface de l'armoire. Si nécessaire, utilisez des clips de montage à visser LU-MK1 (vendus séparément) avec un espacement d'environ 0,30m (1 pi) comme moyen supplémentaire de fixer le ruban.

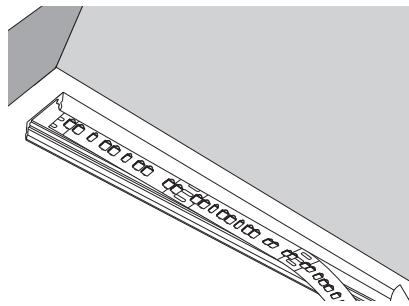

Option 2: Montez le ruban DEL dans un canal (fourni par d'autres fabricants) qui est ensuite monté sur la surface de l'armoire.

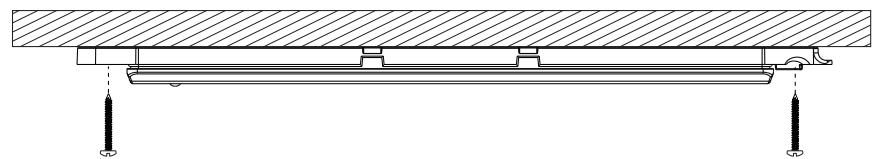

Option 1: Installez le contrôleur sans fil avec les vis fournies.

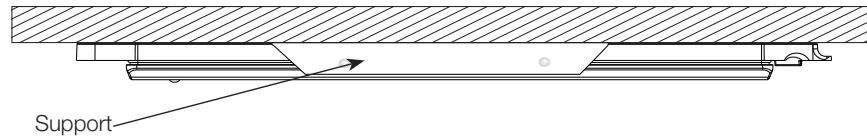

Option 2: Montez le contrôleur sans fil à l'aide du support adhésif fourni dans lequel le module s'enclenche.

REMARQUE: N'installez pas les contrôleurs sans fil à l'intérieur d'une armoire métallique fermée.

REMARQUE: NE PAS tordre ou plier à plusieurs reprises le ruban DEL car cela pourrait endommager les connexions du ruban.

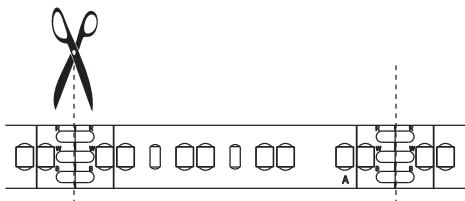

Mesurez et coupez le ruban DEL à la longueur souhaitée à l'un des emplacements marqués

Contenu (peut varier selon le modèle)

Contrôleur sans fil et alimentation

Ruban DEL à blanc réglable

Câble à 3 conducteurs

Connecteurs fil-ruban

(×5)

Support

Capuchons de

connexion

Vis

Clips de montage

Aide

Nous contacter :

États-Unis|Canada|Caraïbes

1.844.LUTRON1 (588.7661) (24h/7j)

Mexique

+1.888.235.2910

Autres

+1.610.282.3800

Lutron et Lumaris sont des marques commerciales ou déposées de

Lutron Electronics Co., Inc. aux États-Unis et/ou dans d'autres pays.

Tous les noms de produits, logos et marques appartiennent à leurs propriétaires respectifs.

Coopersburg, PA 18036-1299, États-Unis

4 Nettoyez la surface sur laquelle le ruban DEL sera collé en vous assurant qu'il est sec et exempt de poussière

7 Connectez le contrôle sans fil au ruban DEL

Insérez le ruban DEL dans le connecteur en vous assurant que les pastilles de cuivre du ruban DEL entrent en contact avec les broches du connecteur et que la couleur de l'isolant du fil correspond aux abréviations de couleur sur le ruban (R = Rouge, W = Blanc, B = Noir). Le connecteur doit être fermé à l'aide d'une pince. Si la longueur du cable de sortie du contrôle sans fil doit être rallongée, déconnectez le connecteur fil-ruban et ajoutez le cable à l'aide de la bobine de fil et des capuchons de connexion fournis. Suivez l'étape 8 pour l'installation des fils dans le connecteur fil-ruban.

une pince

REMARQUE : Alignez le bord du connecteur avec la ligne imprimée sur le ruban.

Motif de clignotement duvoyant DEL	Raison	Solution
La DEL rouge du contrôleurs sans fil clignote une fois, puis une pause de 2 secondes.	Sortie en court-circuit	Déconnectez la charge du contrôleurs sans fil et vérifie s'il y a des courts-circuits. Redémarrez le contrôleurs sans fil pour la réinitialiser.
La DEL rouge du contrôleurs sans fil clignote deux fois, puis une pause de 2 secondes.	Sortie surchargeée	Confirmez que seulement 5 m (16 pi) de ruban DEL sont connectés à la sortie du contrôleurs sans fil. Redémarrez le contrôleurs sans fil pour la réinitialiser.
La DEL rouge du contrôleurs sans fil clignote trois fois, puis une pause de 2 secondes.	Tension d'entrée trop faible	Vérifie que le contrôleurs sans fil est alimenté en 24 V= +/- 10 %.
La DEL rouge du contrôleurs sans fil clignote quatre fois, puis une pause de 2 secondes.	Tension d'entrée trop élevée
La DEL verte sur le contrôleurs sans fil est allumée en continu.	L'appareil n'est pas mis en service	Configuez l'appareil dans un système.

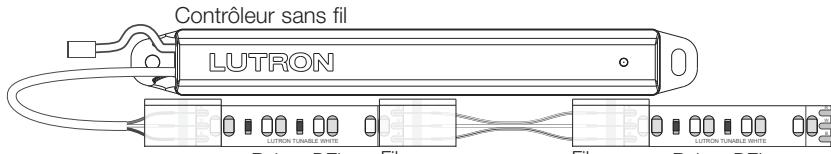

8 Connecter des sections supplémentaires de ruban DEL à la série (facultatif)

1. Mesurez la longueur de câble nécessaire pour connecter les bandes à leur emplacement, en notant que la longueur maximale de câble autorisée est de 3 m (10 pi).
2. Coupez la longueur nécessaire de cable à 3 conducteurs.
3. Insérez les trois fils du câble à 3 conducteurs dans l'autre côté du connecteur en veillant à ce qu'ils soient complètement insérés et que les couleurs correspondent à celles du ruban DEL inséré dans l'autre extrémité du connecteur. Le connecteur doit être fermé à l'aide d'une pince.

1. Insérez le ruban DEL dans le connecteur comme indiqué à l'étape 7.

Fil au

connecteur

de ruban

Hua

connecteur

de rubar

Hia au

connectee

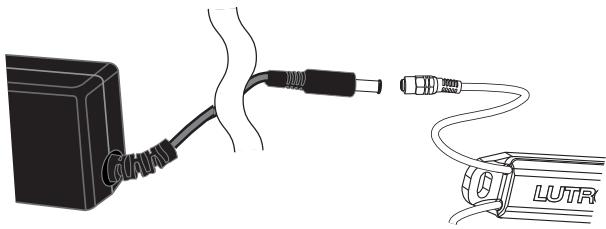

9 Connectez le câble 24 v--- au contrôleurs sans fil

REMARQUE: Si la longueur du câble de 24V = doit être rallongée, coupez les extrémités des fiches de l'alimentation électrique et du contrôleur sans fil et ajoutez un câble de calibre approprié, selon le tableau ci-dessous pour tenir compte de la distance. Vérifiez la polarité de la tension du fil étendu avant de vous connecter au contrôleur sans fil. Sur le contrôleur sans fil Rouge = 24V = et Noir = Commun.

Longueur maximale du câble entre l'alimentation et le contrôleur sans fil : m (pi)

4,0 mm² (12 AWG)	2,5 mm² (14 AWG)	1,0 mm² (16 AWG)	0,75 mm² (18 AWG)	0,50 mm² (20 AWG)
13 (42,5)	8 (26,5)	5,2 (17)	3,2 (10,5)	2 (6,5)

10 Branchez l'alimentation dans une prise électrique

REMARQUE: Le ruban DEL s'allumera à 20% d'intensité pour permettre la vérification du câblage. Si le ruban DEL ne s'allume pas, veuillez vous reporter à la section Codes d'erreur pour le dépannage.

Informations fcc/ic

Cet appareil est conforme à la partie 15 des règles de la FCC et aux normes industrielles RSS d'exemption de licence du Canada. Le fonctionnement est sous réserve des deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences, et (2) cet appareil ne doit accepter aucune interférence, y compris des interférences qui pourraient provoquer un fonctionnement indésirable. Les modifications qui n'ont pas été expressément approuvées par Lutron Electronics Co., Inc. peuvent annuler le droit de l'utiliser ce équipement. REMARQUE: Cet équipement a été est d'un appareil numérique de Classe B en vertu de la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable face aux interférences nuisibles dans une installation résidentielle. CET ÉQUIPMENT GÉNÈRE, UTILISE ET PEUT ÉMETTRE UNE ÉNERGIE DE FRÉQUENCE RADIO ET, S'IL N'EST PAS INSTALLÉ ET UTILISÉ CONFORMÉMENT AUX INSTRUCTIONS, IL PEUT PROVOQUER DES INTERFÉRENCES NUISIBLES AUX COMMUNICATIONS RADIO. CEPENDANT, IL N'Y A AUCUNE GARANTIE QUE DES INTERFÉRENCES NE SURVENDRONT DANS UNE INSTALLATION PARTICULIÈRE. SI CET ÉQUIPEMENT PROVOQUE DES INTERFÉRENCES NUISIBLES POUR LA RECEPTION RADIO ET TÉLÉVISUELLE, CE QUI PEUT ÊTRE DÉTERMINÉ EN ALLUMANT ET EN ÉTEIGNANT L'ÉQUIPEMENT, IL EST RECOMMANDÉ QUE L'UTILISATEUR TENTE DE CORRIGER CES INTERFÉRENCES EN UTILISANT UNE OU PLUSIEURS DES MESURES SUIVANTES : - Réorientez ou repositionnez l'antenne réceptrice - Augmentez la séparation entre l'équipement et le récepteur - Connectez l'équipement à une prise électrique se trouvant sur un circuit différent de celui où le récepteur est connecté - Demandez l'aide du vendeur ou d'un technicien radio/TV expérimenté

Cet appareil numérique de classe B est conforme à la norme ICES-005 du Canada.

Cet équipement est conforme aux limites d'exposition aux rayonnements de la FCC/de l'ISDE établies pour un

environnement non contrôlé. L'utilisateur doit éviter une exposition prolongée à moins de 20 cm (7,9 po) de l'antenne, ce qui peut dépasser les limites d'exposition aux radiofréquences de la FCC/de l'ISDE.
