HWL-TLK-SW - Éclairage Lutron - Notice d'utilisation et mode d'emploi gratuit

Marque	Lutron
Modèle	HWL-TLK-SW
Type de produit	Contrôleur sans fil pour ruban LED
Tension d'entrée (contrôleur)	24 V DC, 1.5 A
Tension de sortie (contrôleur)	24 V DC, 1.33 A, 32 W max
Alimentation électrique	Entrée : 100-240 V~, 50/60 Hz, 1 A max ; Sortie : 24 V DC, 1.5 A
Ruban LED compatible	Lumaris blanc réglable (réf. LU-TO5-SW, LU-TO5-DL)
Longueur maximale de ruban LED par sortie	5 m (16 pi)
Température de fonctionnement	0 °C à 40 °C (32 °F à 104 °F)
Connectivité	Sans fil (RF)
Protocole de communication	Lutron Lumaris
Méthodes de montage	Vis ou support adhésif fourni
Accessoires inclus	Câble à 3 conducteurs, connecteurs fil-ruban (×5), capuchons de connexion, vis, clips de montage
Indicateur LED	LED rouge/verte pour codes d'erreur
Certifications	FCC Part 15 Classe B, ICES-005, conforme aux normes d'exposition RF
Dimensions (approx.)	80 x 80 x 30 mm
Poids (approx.)	200 g
Entretien et nettoyage	Nettoyer la surface avant collage ; éviter les torsions répétées du ruban
Sécurité	Ne pas installer dans une armoire métallique fermée ; respecter les distances de câblage
Réparabilité	Pièces détachées disponibles : clips de montage, connecteurs ; pas de réparation par l'utilisateur

FOIRE AUX QUESTIONS - HWL-TLK-SW Lutron

Comment installer le contrôleur sans fil HWL-TLK-SW ?

Choisissez un emplacement à proximité d'une prise électrique. Fixez le contrôleur avec les vis fournies ou le support adhésif. Assurez-vous que le cordon 24 V atteint le contrôleur et que le ruban LED peut être connecté. Ne pas installer dans une armoire métallique fermée.

Comment connecter le ruban LED au contrôleur ?

Insérez le ruban LED dans le connecteur fil-ruban en alignant les pastilles de cuivre avec les broches. Les couleurs des fils doivent correspondre : R = Rouge (24V), W = Blanc (blanc réglable), B = Noir (commun). Fermez le connecteur avec une pince.

Quelle est la longueur maximale de ruban LED supportée ?

La longueur maximale de ruban LED par sortie du contrôleur est de 5 mètres (16 pieds). Ne pas dépasser cette limite pour éviter une surcharge.

Comment raccorder plusieurs sections de ruban LED ?

Utilisez un câble à 3 conducteurs pour connecter les sections en série. La longueur totale du câble entre les bandes ne doit pas dépasser 3 mètres. Insérez les fils dans le connecteur en respectant les couleurs (R, W, B) et fermez avec une pince.

Que signifient les clignotements de la LED sur le contrôleur ?

• 1 clignotement rouge toutes les 2 secondes : court-circuit en sortie. Déconnectez la charge et vérifiez.
• 2 clignotements rouges : surcharge. Vérifiez que 5 m max de ruban sont connectés.
• 3 clignotements rouges : tension d'entrée trop faible (doit être 24 V ±10%).
• 4 clignotements rouges : tension d'entrée trop élevée.
• LED verte fixe : appareil non configuré dans un système.

Comment redémarrer le contrôleur après une erreur ?

Après avoir corrigé la cause (court-circuit, surcharge, etc.), débranchez puis rebranchez l'alimentation pour réinitialiser le contrôleur.

Peut-on couper le ruban LED ?

Oui, le ruban LED peut être coupé à la longueur souhaitée aux emplacements marqués. Utilisez un connecteur fil-ruban pour raccorder l'extrémité coupée au contrôleur ou à une autre section.

Comment prolonger le câble entre l'alimentation et le contrôleur ?

Coupez les fiches et raccordez un câble de calibre approprié (voir tableau dans la notice). La longueur maximale dépend de la section du fil : par exemple, 13 m avec du 4,0 mm² (12 AWG). Respectez la polarité : rouge = 24V, noir = commun.

Quelles sont les précautions de sécurité importantes ?

• Ne pas installer le contrôleur dans une armoire métallique fermée (perturbation du signal).
• Évitez de tordre ou plier le ruban LED de manière répétée.
• Assurez-vous que la surface de montage est propre et sèche.
• Respectez les distances de câblage et les calibres de fil recommandés.
• Maintenez une distance d'au moins 20 cm de l'antenne pour respecter les limites d'exposition RF.

Où télécharger la notice complète ?

La notice complète en PDF est disponible gratuitement sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue en fournissant votre adresse email.

MODE D'EMPLOI HWL-TLK-SW Lutron

Veuillez dire avant l'installation.

Kit de ruban lumineux Lumaris

HWL-TLK-SW; HWL-TLK-PL; BBL-TLK-SW; BBL-TLK

Contrôleur sans fil du ruban lumineux Lumaris

(avec alimentation T120-24DC-15)

HWL-TWC: RRL-TWC

Contrôleur sans fil :

Entrée: 24V = 1.5A

Sortie:24V=1.33A 32W

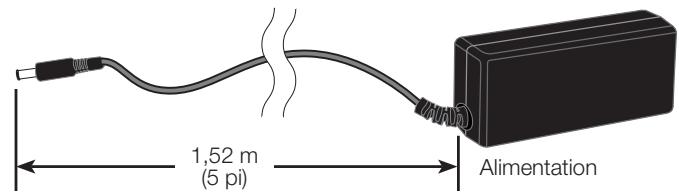

Alimentation

Entrée: 100 - 240V~ 50 / 60Hz 1A max.

24V = 1,5A

Ruban LED à blanc réglable

LU-TO5-SW; LU-TO5-DL

4V=2W/pi

Clips de montage

J-MK1

Plage de température ambience de fonctionnement :

0^ ÷ 40^ (32°F ÷ 104°F)

1 Sélectionnez un emplacement pour les contrôleurs sans fil et l'alimentation. Vérifiez que le cordon d'alimentation atteint une prise de courant et que le cordon 24 V atteint les contrôleurs sans fil.

2 Monter le contrôle sans fil

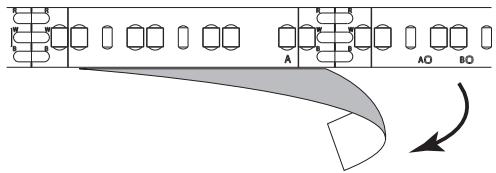

5 Décollez le support papier du ruban DEL

Fixez le ruban DEL à la surface en commençant à un point qui permet aux contrôleurs sans fil de se connecter au point de départ du ruban DEL. Appuyez et maintenez enfoncé pendant 10 secondes.

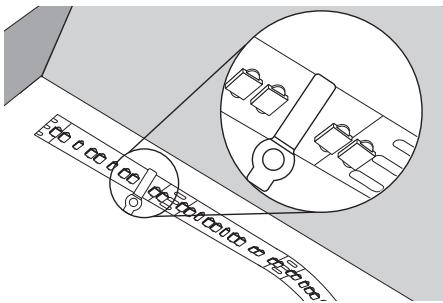

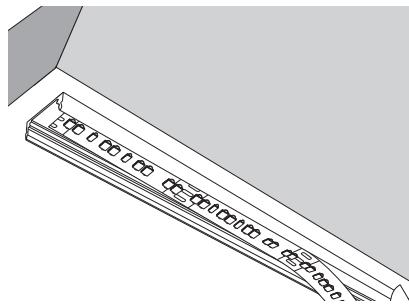

Option 1: Montez le ruban DEL directement sur la surface de l'armoire. Si nécessaire, utilisez des clips de montage à visser LU-MK1 (vendus séparément) avec un espacement d'environ 0,30m (1 pi) comme moyen supplémentaire de fixer le ruban.

Option 2: Montez le ruban DEL dans un canal (fourni par d'autres fabricants) qui est ensuite monté sur la surface de l'armoire.

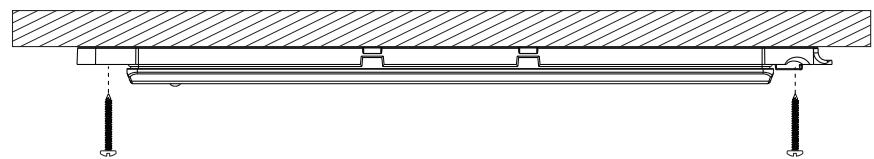

Option 1: Installez le contrôleur sans fil avec les vis fournies.

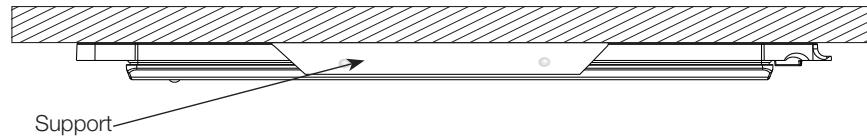

Option 2: Montez le contrôleur sans fil à l'aide du support adhésif fourni dans lequel le module s'enclenche.

REMARQUE: N'installez pas les contrôleurs sans fil à l'intérieur d'une armoire métallique fermée.

REMARQUE: NE PAS tordre ou plier à plusieurs reprises le ruban DEL car cela pourrait endommager les connexions du ruban.

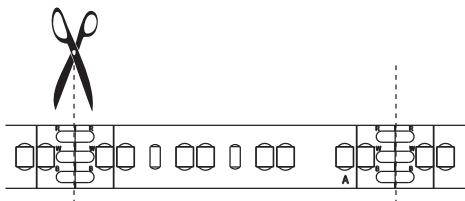

Mesurez et coupez le ruban DEL à la longueur souhaitée à l'un des emplacements marqués

Contenu (peut varier selon le modèle)

Contrôleur sans fil et alimentation

Ruban DEL à blanc réglable

Câble à 3 conducteurs

Connecteurs fil-ruban

(×5)

Support

Capuchons de

connexion

Vis

Clips de montage

Aide

Nous contacter :

États-Unis|Canada|Caraïbes

1.844.LUTRON1 (588.7661) (24h/7j)

Mexique

+1.888.235.2910

Autres

+1.610.282.3800

Lutron et Lumaris sont des marques commerciales ou déposées de

Lutron Electronics Co., Inc. aux États-Unis et/ou dans d'autres pays.

Tous les noms de produits, logos et marques appartiennent à leurs propriétaires respectifs.

Coopersburg, PA 18036-1299, États-Unis

4 Nettoyez la surface sur laquelle le ruban DEL sera collé en vous assurant qu'il est sec et exempt de poussière

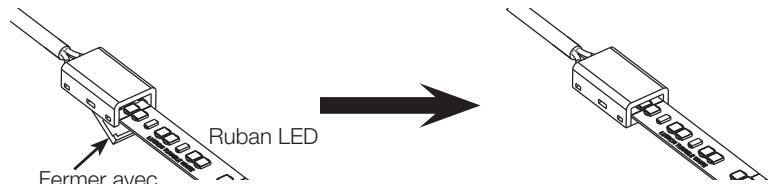

7 Connectez le contrôle sans fil au ruban DEL

Insérez le ruban DEL dans le connecteur en vous assurant que les pastilles de cuivre du ruban DEL entrent en contact avec les broches du connecteur et que la couleur de l'isolant du fil correspond aux abréviations de couleur sur le ruban (R = Rouge, W = Blanc, B = Noir). Le connecteur doit être fermé à l'aide d'une pince. Si la longueur du cable de sortie du contrôle sans fil doit être rallongée, déconnectez le connecteur fil-ruban et ajoutez le cable à l'aide de la bobine de fil et des capuchons de connexion fournis. Suivez l'étape 8 pour l'installation des fils dans le connecteur fil-ruban.

une pince

REMARQUE : Alignez le bord du connecteur avec la ligne imprimée sur le ruban.

Motif de clignotement duvoyant DEL	Raison	Solution
La DEL rouge du contrôleurs sans fil clignote une fois, puis une pause de 2 secondes.	Sortie en court-circuit	Déconnectez la charge du contrôleurs sans fil et vérifie s'il y a des courts-circuits. Redémarrez le contrôleurs sans fil pour la réinitialiser.
La DEL rouge du contrôleurs sans fil clignote deux fois, puis une pause de 2 secondes.	Sortie surchargeée	Confirmez que seulement 5 m (16 pi) de ruban DEL sont connectés à la sortie du contrôleurs sans fil. Redémarrez le contrôleurs sans fil pour la réinitialiser.
La DEL rouge du contrôleurs sans fil clignote trois fois, puis une pause de 2 secondes.	Tension d'entrée trop faible	Vérifie que le contrôleurs sans fil est alimenté en 24 V=+/- 10 %.
La DEL rouge du contrôleurs sans fil clignote quatre fois, puis une pause de 2 secondes.	Tension d'entrée trop élevé
La DEL verte sur le contrôleurs sans fil est allumée en continu.	L'appareil n'est pas mis en service	Configuérez l'appareil dans un système.

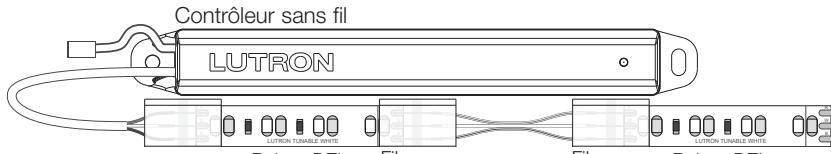

8 Connecter des sections supplémentaires de ruban DEL à la série (facultatif)

1. Mesurez la longueur de câble nécessaire pour connecter les bandes à leur emplacement, en notant que la longueur maximale de câble autorisée est de 3 m (10 pi).
2. Coupez la longueur nécessaire de cable à 3 conducteurs.
3. Insérez les trois fils du câble à 3 conducteurs dans l'autre côté du connecteur en veillant à ce qu'ils soient complètement insérés et que les couleurs correspondent à celles du ruban DEL inséré dans l'autre extrémité du connecteur. Le connecteur doit être fermé à l'aide d'une pince.

1. Insérez le ruban DEL dans le connecteur comme indiqué à l'étape 7.

Fil au

connecteur

de ruban

uban

Fll al

connecteur

de rubar

Hil al

connecteur

de ruban

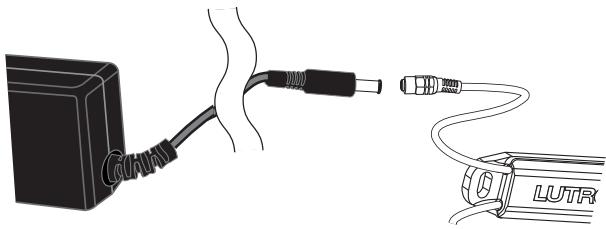

Connectez le câble 24 v--- au contrôleurs sans fil

REMARQUE: Si la longueur du câble de 24V = doit être rallongée, coupez les extrémités des fiches de l'alimentation électrique et du contrôleurs sans fil et ajoutez un câble de calibre approprié, selon le tableau ci-dessous pour tenir compte de la distance. Vérifiez la polarité de la tension du fil étendu avec de vous connecter au contrôleurs sans fil. Sur le contrôleurs sans fil Rouge = 24V = et Noir = Commun.

Longueur maximale du câble entre l'alimentation et les contrôleurs sans fil : m (pi)

4,0 mm² (12 AWG)	2,5 mm² (14 AWG)	1,0 mm² (16 AWG)	0,75 mm² (18 AWG)	0,50 mm² (20 AWG)
13 (42,5)	8 (26,5)	5,2 (17)	3,2 (10,5)	2 (6,5)

Branchez l'alimentation dans une prise électrique

REMARQUE: Le ruban DEL s'allumera à 20% d'intensité pour permettre la vérification du câblage. Si le ruban DEL ne s'allume pas, veuillez vous reporter à la section Codes d'erreur pour le dépannage.

Informations fcc/ic

Cet appareil est conforme à la partie 15 des règles de la FCC et aux normes industrielles RSS d'exemption de licence du Canada. Le fonctionnement est sous réserve des deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences, et (2) cet appareil ne doit accepter aucune interférence, y compris des interférences qui pourraient provoquer un fonctionnement indésirable. Les modifications qui n'ont pas été expressément approuvées par Lutron Electronics Co., Inc. peuvent annuler le droit de l'utilisateur d'utiliser ce équipement. REMARQUE : Cet équipement a été désigné d'un appareil numérique de Classe B en vertu de la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. CET EQUIPMENT GÉNÈRE, UTILISE ET PEUT ÉMETTRE UNE ÉNERGIE DE FRÉQUENCE RADIO ET, S'IL N'EST PAS INSTALLÉ ET UTILISÉ CONFORMÉMENT AUX INSTRUCTIONS, IL PEUT PROVOQUER DES INTERFÉRENCES NUISIBLES AUX COMMUNICATIONS RADIO. CEPENDANT, IL N'Y A AUCUNE GARANTIE QUE DES INTERFÉRENCES NE SURVENENT PAS DANS UNE INSTALLATION PARTICULIÈRE. SI CET ÉQUIPEMENT PROVOQUE DES INTERFÉRENCES NUISIBLES POUR LA RECEPTION RADIO ET TÉLÉVISUELLE, CE QUI PEUT ÊTRE DÉTERMINÉ EN ALLUMANT ET ÉTEIGNANT L'ÉQUIPEMENT, IL EST RECOMMANDÉ QUE L'UTILISATEUR TENTE DE CORRIGER CES INTERFÉRENCES EN UTILISANT UNE OU PLUSIEURS DES MESURES SUIVANTES : - Réorientez ou repositionnez l'antenne réceptrice - Augmentez la séparation entre l'équipement et le récepteur - Connectez l'équipement à une prise électrique se trouvant sur un circuit différent de celui où le récepteur est connecté - Demandez l'aide du vendeur ou d'un technicien radio/TV expérimenté.

Cet appareil numérique de classe B est conforme à la norme ICES-005 du Canada.

Cet équipement est conforme aux limites d'exposition aux rayonnements de la FCC/de l'ISDE établies pour un

environnement non contrôlé. L'utilisateur doit éviter une exposition prolongée à moins de 20 cm (7,9 po) de l'antenne, ce qui peut dépasser les limites d'exposition aux radiofréquences de la FCC/de l'ISDE.
