Type de produit	Interrupteur mural connecté
Marque	Jasco
Modèle	ZWN4109 / 79244
Technologie	Z-Wave (sans fil)
Alimentation	120 V CA, 60 Hz
Puissance maximale (charge nominale)	1250 W (tungstène, 10 A) / 1875 W (résistive, 15 A) / 1/2 HP (moteur)
Portée sans fil (classique)	45,7 m (150 pi)
Portée sans fil (longue portée)	396,2 m (1300 pi)
Température de fonctionnement	0 °C à 40 °C (32 °F à 104 °F)
Utilisation	Intérieur uniquement
Dimensions (approx.)	4,2 x 4,2 x 1,5 cm (standard US)
Poids (approx.)	50 g
Matériau	Plastique ignifugé
Couleur	Blanc
Compatibilité	Nécessite un contrôleur Z-Wave (hub)
Installation	À encastrer dans une boîte murale standard (montage simple ou 3 voies)
Certifications	FCC, IC
Entretien	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Ne pas utiliser pour équipement médical ou de survie ; distance minimale de 20 cm du corps
Réparabilité	Aucune pièce détachée disponible ; réparation par un professionnel recommandée

FOIRE AUX QUESTIONS - ZWN4109/79244 Jasco

Comment installer l'interrupteur Jasco ZWN4109 ?

Coupez le courant au disjoncteur. Retirez l'interrupteur existant. Connectez les fils selon le schéma : fil noir (phase) à LINE, fil rouge (charge) à LOAD, fil blanc (neutre) à NEUTRAL, fil vert/jaune (terre) à GROUND. Fixez l'interrupteur dans la boîte murale et rétablissez le courant. Suivez les instructions du contrôleur Z-Wave pour l'inclusion.

Quels hubs Z-Wave sont compatibles ?

L'interrupteur est compatible avec la plupart des contrôleurs Z-Wave, comme Samsung SmartThings, Wink, Hubitat, Vera, HomeSeer, et certains hubs domotiques compatibles Z-Wave Plus.

Puis-je utiliser cet interrupteur en extérieur ?

Non, cet interrupteur est conçu pour une utilisation en intérieur uniquement. Il n'est pas étanche ni résistant aux intempéries.

Comment réinitialiser l'interrupteur aux paramètres d'usine ?

Appuyez et maintenez le bouton poussoir (ou la touche de l'interrupteur) enfoncé pendant 10 secondes. Relâchez lorsque le voyant clignote. L'interrupteur sera réinitialisé et prêt pour une nouvelle inclusion.

Que faire si l'interrupteur ne répond pas ?

Vérifiez d'abord l'alimentation électrique au disjoncteur. Assurez-vous que l'interrupteur est correctement câblé. Si le problème persiste, effectuez une réinitialisation d'usine. Vérifiez également la distance par rapport au hub Z-Wave (pas plus de 45 m en intérieur).

Quelle est la puissance maximale supportée ?

L'interrupteur peut supporter jusqu'à 1250 W pour des charges tungstène (10 A), 1875 W pour des charges résistives (15 A) et 1/2 HP pour les moteurs.

Puis-je l'utiliser avec des ampoules LED ?

Oui, mais vérifiez la puissance totale des ampoules LED connectées. Les LED ont généralement une faible puissance, donc cela ne pose pas de problème. Assurez-vous que la charge totale ne dépasse pas les limites indiquées.

Comment ajouter l'interrupteur à mon réseau Z-Wave ?

Mettez votre contrôleur Z-Wave en mode inclusion. Appuyez une fois sur le bouton de l'interrupteur (ou le bouton poussoir) pour l'inclure. Le voyant clignotera pour confirmer l'inclusion. Consultez le manuel de votre contrôleur pour les détails.

L'interrupteur fonctionne-t-il sans fil neutre ?

Non, cet interrupteur nécessite un fil neutre pour fonctionner correctement. Vérifiez la présence d'un fil blanc dans votre boîte murale avant l'installation.

Où télécharger la notice complète ?

La notice complète est disponible gratuitement sur notice-facile.com. Recherchez le modèle Jasco ZWN4109/79244 ou téléchargez directement le PDF depuis la page produit.

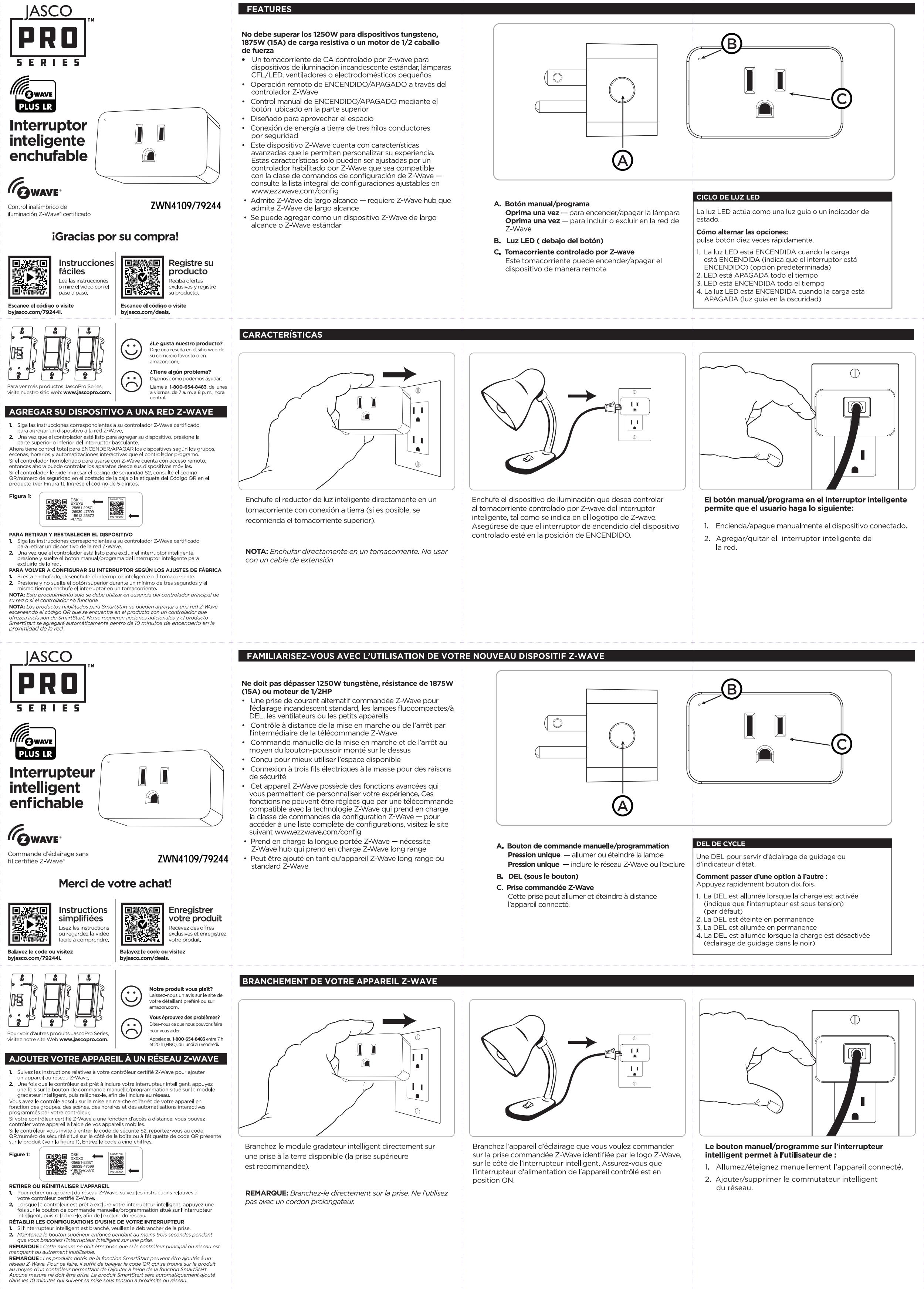

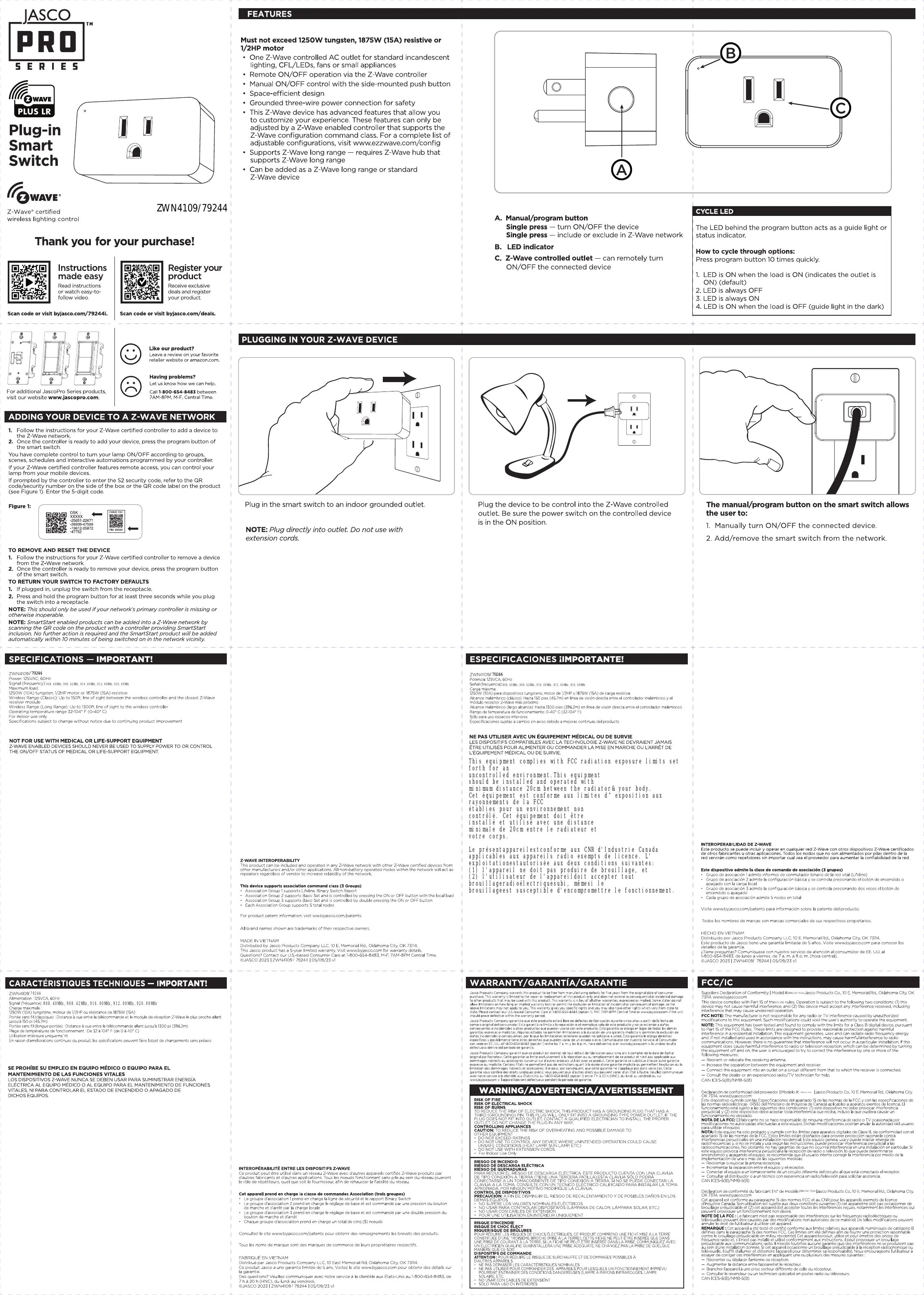

MODE D'EMPLOI ZWN4109/79244 Jasco

1250W (10A) tungstende, moteur de 1/2HP ou resistance de 1875W (1SA)Portée sans fil (classique): Distance à vie entre la télécommande et la mo I've got 30% in £12.50 (45.7m) Portee sans fil (longue portee) : Distance à vue entre la télékommande allant jusqu'à 1300 pi (396,2m) Plage de temperatures de fonctionnement : De 32 à 104°F (de 0 à 40°C ) Utilisation interieur uniquemp.

En raison d'améliorations continues

En raison d'améliorations continues du produit, les spécifications peuvent faire l'objet de changements sans préavis

BICHESS EQUIF 00

LES DISPOSITIFS COMPATIBLES AVEC LA TECHNOLOGIE Z-WAVE NE DEVRAIENT JAMAIS ETRE UTILISÉS POUR ALIMENTER OU COMMANDER LA MISE EN MARCHE OU L'ARRÉT DE L'ÉQUIPMENT MÉDICAL OU DE SURVIE. This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator& your body Cet équipement est conforme aux limits d'exposition aux set équipement est conformé aux Limites d'Exposition auxrayonnements de La ECC ayonments de la crosetétablies pour un environ etablieres pour un environnement non controlé. Cot équipment doit être controle. cet equipment dortre installéstutiliséversuuna distance installe et utilise avec une distanceminimale de 20cm entre le radiateur et imprime de zocini entre le radiateur etvotre corne VOTTE COPS.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée sous les deux conditions suivantes : (1) L'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'encombrer le fonctionnement.

---

Declarati de conformite du fabricant N de modee:704109/7924 Lasco Products Co, 10 E. Memorial Rd., Oklahoma City OK 77141 10000-356 OK 7314, www. byjasco. com Get apparel est conforme a d Industrie Canada. Son utilisation est suiette au deux conditions suivantes (1) cet appeare ne doit pas occasionner de brouilge prédiciable et (2) cet appeaire doit accepter toutes les interférences reçues, notamment les interférences ou neivent poursuivir un fonctionnement non désigné. NOTE DE LA ECC: Le fabricant n'est pas responsable des interfrences sur les frquences radioelectriques ou televisuelles pouvant être causées par des modifications non autorisesés de ce matériel. De telles modifications peuvent affectes le droit de l'utilisateur et l'utiliser cet approil. REMAPORe: Cet aporare a eted teste and certifie coorme au limites relatives au aporarei numerieles de categore REPARAGE: Cact appellate est est et cetere conformie aux propriets relapves au appellate hominides de cactuscogene definiens dans le paragraph 15 des normes FCC. Ces limines ont et defini en fin d fourrir une protection raisonnable contré le brouilissement préjudicable en milieu résidentiel. Cet apparéil produit, utilise et peut émettre des chances de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut prowquer un brouillage. Pneudicie au communications radio. Il n'este toutfois aucune garantie que les interferences ne se produireont pas au sein d'une installation donnée. Si cet appeil reoccurrence un brouillage préjudicable à la réception radiophonique ou télévisuelle, il suffit d'allumer et déteindre l'angoire pour déterminer sa responsabilité. Nous espocarqueurs l'utilisationateur. eessayer de corriger ces interfences en appliquant une ou plusieurs des mesures suivantes : Reorienter ou deplacier l'antenna de reception Augmenter la distance entre l'appareil et le recepteur. - Brancher l'appareil à une prise secteur différente de celle du recepteur. - Consulier le revendeur ou un technienie specialise en postes radio ou televiseurs GANUC 50 (R) (IMD 50)

CANTICES-5(B)/NMB-5(B)
