AKZ 485 WH - GUIDE D'INSTALLATION - Four encastrable WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Marque	Whirlpool
Modèle	AKZ 485 WH
Type de produit	Four encastrable
Dimensions du four (H x L x P)	595 x 595 x 550 mm (estimation standard)
Poids approximatif	30 kg
Tension d'alimentation	230 V ~ 50 Hz
Câble d'alimentation recommandé	H05 RR-F 3 x 1,5 mm²
Dispositif de coupure obligatoire	Omnipolaire avec distance entre contacts ≥ 3 mm
Mise à la terre	Obligatoire
Température maximale de résistance des meubles adjacents	80 °C minimum
Espacement sous plan de travail	5 mm au moins
Ouverture de ventilation arrière	Dimensions selon schéma (respecter les indications)
Installation en demi-colonne	Possible uniquement avec système de refroidissement
Fonctions de cuisson principales	Chaleur tournante, voûte, sole, gril, (selon modèle standard)
Nettoyage	Essuyer avec un chiffon humide et détergent doux
Sécurité enfant	Non spécifié, mais recommandé d'installer une protection
Fixation au meuble	Via vis fournies, embouts plastiques inclus
Accès aux composants électriques après installation	Interdit

FOIRE AUX QUESTIONS - AKZ 485 WH - GUIDE D'INSTALLATION WHIRLPOOL

Où se trouve la plaque signalétique du four Whirlpool AKZ 485 WH ?

La plaque signalétique se trouve sur le rebord avant du four, visible lorsque la porte est ouverte.

Quel type de câble d'alimentation utiliser pour ce four ?

Utilisez un câble de type H05 RR-F 3 x 1,5 mm² pour 1N~, ou H05 RR-F 3 x 1,5 mm² pour 2~ en Suisse.

Est-il obligatoire de mettre le four à la terre ?

Oui, la mise à la terre est obligatoire aux termes de la loi.

Quel espace laisser sous le plan de travail si le four est installé en dessous ?

Laissez un espace d'au moins 5 mm entre le bord supérieur du four et le bord inférieur du plan de travail.

Peut-on installer ce four dans une demi-colonne ?

Non, sauf si le four est équipé d'un système de refroidissement. Le modèle de base ne permet pas l'installation en demi-colonne.

Comment fixer le four après l'avoir installé dans le meuble ?

Centrez le four, vérifiez les embouts plastiques dans les orifices, puis vissez définitivement avec les vis fournies.

Quelle distance minimale entre les contacts du dispositif de coupure ?

Le dispositif de coupure omnipolaire doit avoir une distance minimale de 3 mm entre les contacts.

Puis-je utiliser une rallonge ou une prise multiple ?

Non, n'utilisez en aucun cas de prises multiples ou de rallonges.

Que faire si la porte du four ne ferme pas parfaitement après déballage ?

Contactez votre revendeur ou le Service Après-vente le plus proche.

Faut-il débrider le four avant de l'installer ?

Non, aucune bride de transport n'est mentionnée. Il suffit de déballer et retirer la base en polystyrène.

MODE D'EMPLOI AKZ 485 WH - GUIDE D'INSTALLATION WHIRLPOOL

Installation du FOUR à colonne/ demi-colonne

ATTENTION: le four doit impérativement être débranché avant d'effectuer toute intervention d'installation ou d'entretien sur l'appareil.

• L'installation doit être réalisée par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.
• Àprès avoir déballé le four, contrôle que l'appareil n'a pas été endommagé pendant le transport et que la porte ferme parfaitement. En cas de problème, contactez votre revendeur ou le Service Àprès-vente le plus proche.
• Àprous avoir déballé le four, installez-le sur la base en polystyrène de façon à prévenir tout endommagement de l'appareil.
• Pour installer l'appareil, il est conseillé de se munir de gants de protection.
• Ne soulevez jamais le four en agrippant la poignée de la porte. Saisissez-le par les côtes, en prenant prise dans les ouvertures prévues à cet effet.

Préparation du meuble d'encastrement

• Les meubles de cuisine adjacent au four doivent résister à la chaleur (min. 80°C).
• Procédez au découvragement du meuble avant d'y installer l'appareil. Prenez soin d'éliminer tous les copeaux et la sciure de bois qui pourraient entraver le bon fonctionnement de l'appareil.

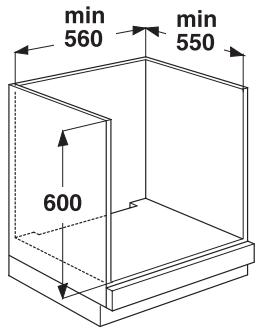

• Les dimensions du four et du meuble sont illustrées dans les figures 1, 2 et 3.
• Pour assurer une ventilation correcte, veillez à laisser une ouverture à l'arrière de l'appareil, en respectant les dimensions indiquées sur le schéma. Une fois l'installation terminée, la partie arrière du four ne doit plus être accessible.
• Les fours non équipés d'un système de refroidissement ne peuvent être installés dans une demi-colonne (fig. 2)

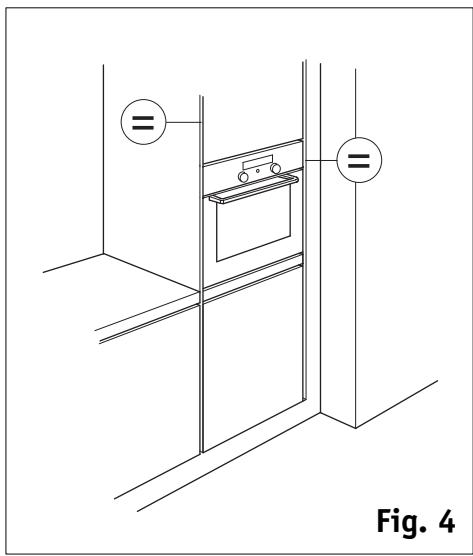

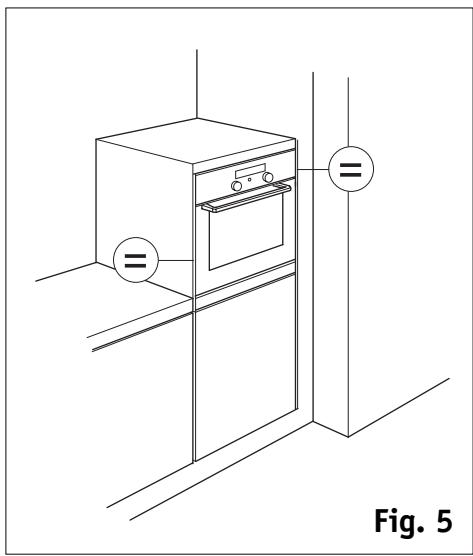

• Installez le four en veillant à ce que les parois du four n'entrent pas directement en contact avec les meubles adjacents (fig. 4-5).

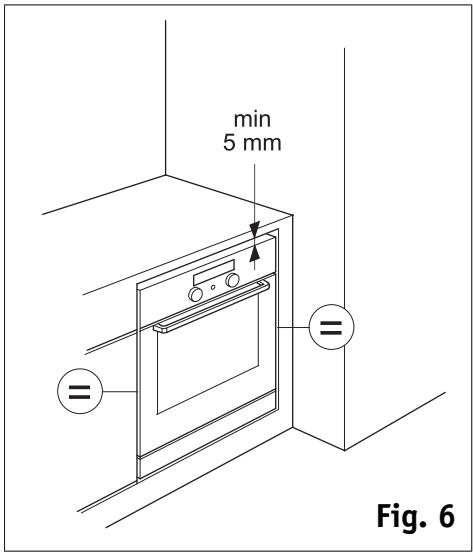

• Pour les fours installés sous un plan de travail, un espace de 5 mm au moins est requis entre le bord supérieur du four et le bord inférieur du plan de travail (fig. 6). Veillez à ne jamais obstruer cet espace pour ne pas nuir au bon fonctionnement de l'appareil.

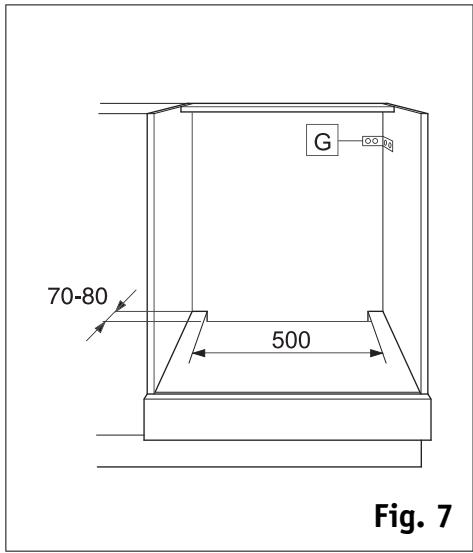

• Si le meuble n'est pas solidement fixé au mur, renforcez le dispositif de fixation à l'aide d'étriers disponibles dans le commerce (G) (fig. 7).

Branchement électrique

La mise à la terre de l'appareil est obligatoire aux termes de la loi.

• Le branchement électrique de l'appareil doit être effectué par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.
• L'installateur est responsable du branchement électrique correct de l'appareil et du respect des réglementations locales en viqueur en matière de sécurité.
• Le cordon d'alimentation de l'appareil doit être suffisamment long pour permettre le branchement de l'appareil encastré à la prise du secteur.
• Dans le respect des réglementations en vigueur en matière de sécurité, il est nécessaire d'utiliser, au moment de l'installation, un dispositif à coupure omnipolaire ayant une distance minimum de 3 mm entre les contacts.
• N'utilisez en aucun cas de prises multiples ou de rallonges.
• Une fois l'installation terminée, les composants électriques doivent être inaccessibles.

Branchement du four

• Vérifiez que la tension figurant sur la plaque signalétique de l'appareil correspond à celle de votre habitation. La plaque signalétique se trouve sur le rebord avant du four (visible lorsque la porte est ouverte).
• Si le four n'est pas pourvu d'un cordon d'alimentation, procédez de la manière suivante :
• Desserrez les deux vis de fixation du couvercle du serre-fils situé sur la partie inférieure de la couverture arrêté du four.
• Retirez le couvercle pour accéder au serre-fils et introduisez le cordon d'alimentation (voir tableau) à travers l'ouverture située sur le fond du four.
• Raccordez le cordon au serre-fils en serrant les vis à fond et accrochez-le au câble.
• Réinstallez le couvercle en introduisant les deux ailettes dans leurs logements respectifs et fixez à l'aide des deux vis.

Tableau des câbles d'alimentation

N° des conducteurs	Type de cable
1N+ ➀ ~	H05 RR-F 3 X 1,5 mm2
2+ ➁ ~	H05 RR-F 3 X 1,5 mm2(unesquément pour la Suisse)

Comment fixer le four

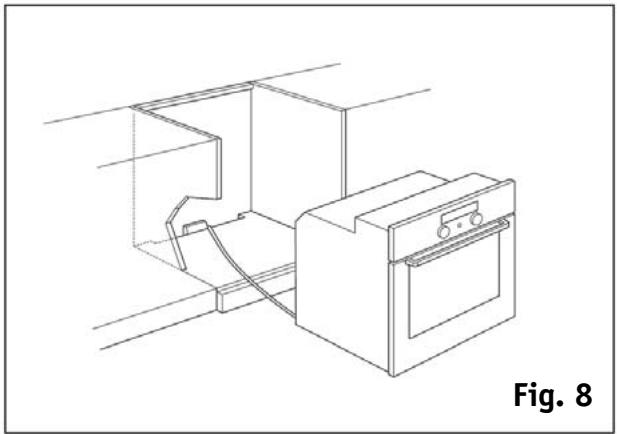

• Soulevez le four en le saissant par les ouvertures latérales et installez-le dans l'encastrement du meuble en veillant à ne pas coincer le cordon d'alimentation (fig. 8).
• Centrez le four à l'intérieur du meuble avant de le fixer définitivement.
• Vérifiez que les embouts en plastique - si livrés avec l'appareil - sont installés correctement dans les orifices de fixation prévus à cet effet. Procédez ensuite à la fixation définitive du four au meuble à l'aide des vis fournies.

Fig. 1

Fig. 2

Fig. 3
