MODE D'EMPLOI C72A-WA Crosley

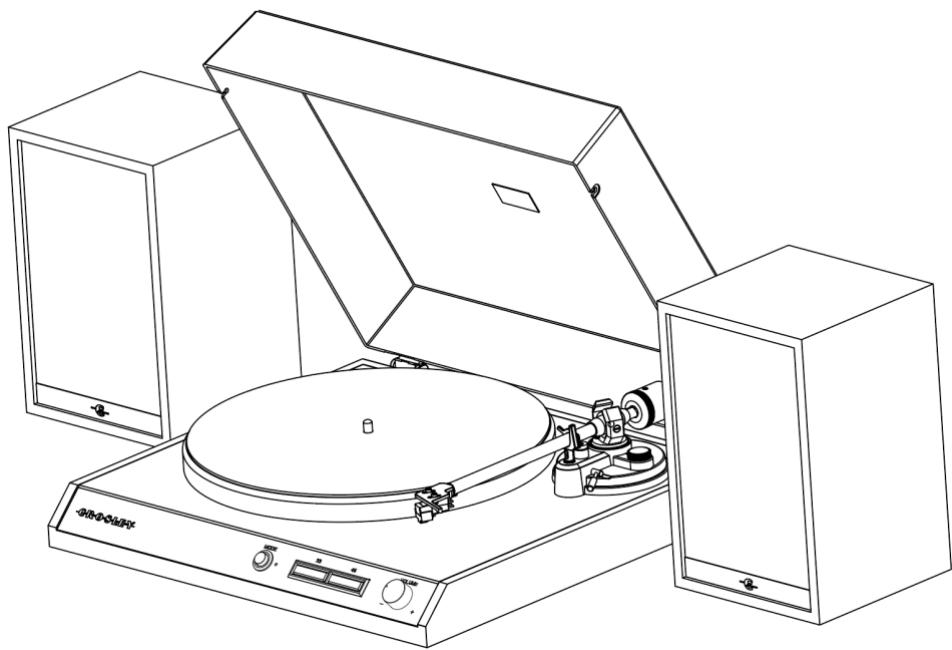

€ROSELEY C72A-WA Tourne-disque C72A Manuel d’utilisation

Des questions, problèmes, pièces manquantes?

Avant de retourner au magasin, appelez le service à la clientèle De 8 h à 18h, HNE, du lundi au vendredi 1-888-CROSLEY www.crosleyradio.com

Instructions de sécurité

Veuillez lire et comprendre l'intégralité de ce manuel avant d'utiliser ce produit.

Conservez ces instructions pour pouvoir les consulter ultérieurement.

1. Ne pas utiliser ce produit près de l'eau.

2. Ce produit doit être alimenté uniquement par le type de source d'alimentation indiqué sur l'étiquette ou dans le présent manuel d'utilisation.

3. Ne pas tenter de modifier le dispositif de sécurité que constitue la fiche polarisée. Une fiche polarisée a deux lames, l'une étant plus large que l'autre. Cette fiche peut être insérée dans une prise électrique d'une seule façon. S'il est impossible d'insérer la fiche complètement dans la prise, inverser la fiche. Si la fiche ne peut toujours pas s'insérer entièrement, contacter un électricien.

4. Faire en sorte que personne ne marche sur le cordon d'alimentation ou que ce dernier ne soit pas pincé, notamment au niveau des fiches, des prises murales et du point de sortie du produit.

5. Ne pas surcharger les prises murales, cordons de rallonge ou prises de courant intégrales, car cela pourrait entraîner un risque d'incendie ou de décharge électrique.

6. Ne jamais pousser d'objets, quelle que soit leur nature, dans les ouvertures, car ils pourraient toucher des points de tension dangereux ou court-circuiter des pièces, ce qui pourrait entraîner un incendie ou une décharge électrique. Ne jamais renverser de liquide, quelle qu'en soit la nature, sur le produit.

7... Ne pas tenter de réparer ce produit vous-même, car couvrir ou ôter des couvercles pourrait vous exposer à une tension dangereuse ou à d’autres dangers. Faire appel à une personne qualifiée pour toutes les réparations.

8. Les changements ou les modifications non approuvés expressément par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur de faire fonctionner le matériel.

9. Ne pas utiliser d'accessoires non recommandés par le fabricant du produit, car ils pourraient causer des dommages.

10. Il est important de déplacer avec prudence le produit s’il se trouve sur un chariot. Les arrêts brusques, une force excessive et les surfaces inégales peuvent entraîner le retournement du produit sur un chariot.

11. Des fentes et ouvertures sont présentes dans le boîtier pour la ventilation, pour assurer un fonctionnement fiable du produit et pour le protéger d’une surchauffe. Ne pas bloquer ou couvrir ces ouvertures.

12. Débrancher le produit pendant un orage ou lorsqu'il est inutilisé pendant une période prolongée.

Contenu de la trousse

Avant de jeter les emballages, veuillez les passer en revue minutieusement et vérifier que vous avez les éléments suivants fournis dans cette trousse : Tourne-disque

Couvercle du tourne-disque

Tapis antidérapant du tourne-disque

Plateau du tourne-disque

Contrepoids du bras de lecture

Rapporteur d'alignement pour cartouche

Adaptateur d'alimentation

Câble RCA Haut-parleurs

Fil de haut-parleur x 2

Veuillez contacter le service à la clientèle de Crosley s'il manque des accessoires dans la trousse. Conservez les emballages d'origine pour procéder à un échange ou à un retour.

Crosley C72A Puissance

Consommation d'énergie Haut-parleurs Haut-parleur d'aigus Haut-parleur de graves Vitesse du tourne-disque Variation de la vitesse Fluctuations Rapport signal/bruit Force de portance négative Longueur effective du bras de lecture Surplomb Dimension du produit (L x H x P)

Adaptateur c.a., sortie c.c. 15V 2,4 À 50W

Aiql rosley NP-5 Réponse de fréquence

Équilibre des canaux

Séparation des canaux

Résistance de charge recommandée Connexion amplificateur

Pression de lecture recommandée Poids

20 Hz à 20 kHz < 2.5dB

47 kKQ Entrée MM 3.5+0.5g 0,180z (5g)

+ La conception et les spécifications sont sujettes à modification sans préavis.

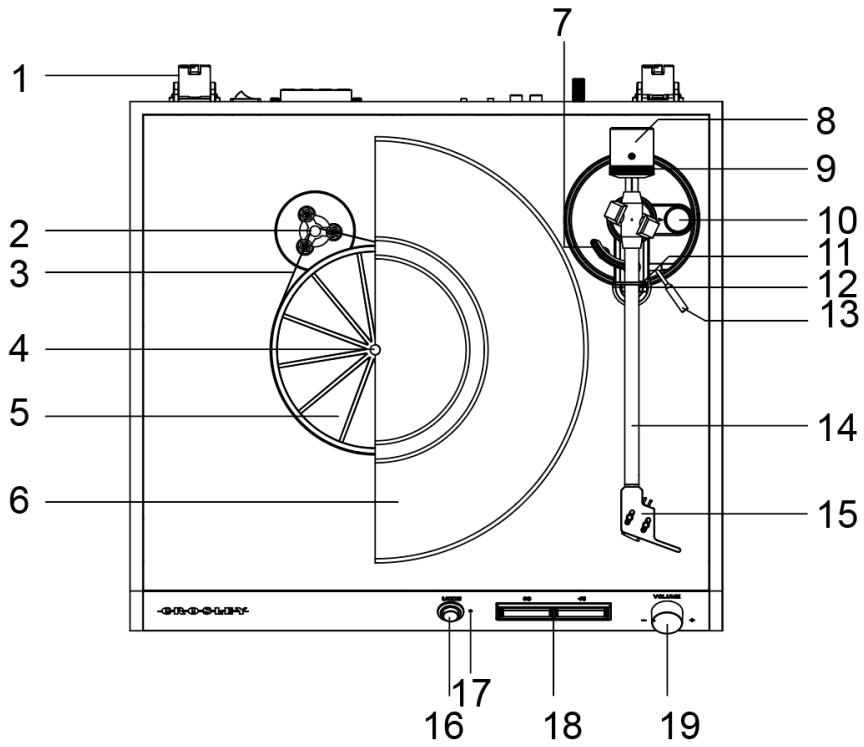

Description du produit

8 9 2 10 3 11 12 13 4 5 14 6 15 1. Charnière 10. Balance à cadran de la force de 2. Poulie d'entraînement portance négative 3. Courroie d'entraînement 11. Attache de retenue 4. Axe du tourne-disque 12. Support du bras de lecture 5. Plateau d'entraînement du tourne- 13. Levier du lève-bras disque 14. Bras de lecture 6. Plateau du tourne-disque 15. Porte-cellule 7. Lève-bras 16. Bouton Mode 8. Contrepoids du bras de lecture 17. Voyant Fonction 9. Disque gradué de la force d'appui 18. Sélecteur de Vitesse

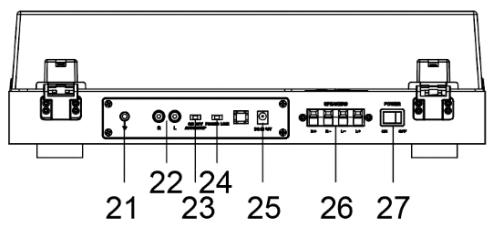

22 20 21 23 25 26 27 20 Haut-parleurs 25. Prise d’alimentation Entrée de mise à la terre 26. Bornes des haut-parleurs avec Prises RCA attache à ressort

Commutateur d'arrêt automatique 27. Interrupteur d'alimentation Commutateur Phono/Line (Phono/ligne)

Configuration initiale

Configuration de base

. Placez l'appareil sur une surface plane. L'emplacement choisi doit être stable et

… Installez le couvercle du tourne-disque sur les charnières.

.… Retirez l'attache qui retient le bras de lecture.

. Retirez tout le matériel d'emballage situé sous le moyeu de la plaque tournante.

… Installez comme il se doit le plateau du tourne-disque et la courroie d'entraînement. .… Faites glisser le contrepoids du bras de lecture sur le bras de lecture avec les

chiffres face à l'avant du plateau tournant, et tournez-le légèrement sur l'axe arrière du bras de leciure.

. Ajustez le contrepoids pour définir la pression appropriée du stylet. .… Placez le tapis antidérapant sur le plateau du tourne-disque. . Branchez l'adaptateur secteur à la prise d'alimentation de l'appareil.

Remarque : Ne branchez pas l'adaptateur à la prise avant la fin du montage. Avant d'allumer l'appareil, vérifiez à nouveau que tous les paramètres des branchements sont corrects. Mettez toujours l'appareil hors tension lorsque vous effectuez ou supprimez des branchements.

Configuration du plateau du tourne-disque et de la courroie

1. Placez la courroie d'entraînement autour du petit plateau qui est relié à la broche du tourne-disque, puis utilisez l'outil de montage de la courroie d'entraînement fourni pour aider à tirer sur la courroie pour bien la placer autour de l'encoche de la poulie du moteur.

2. Passez le plateau du tourne-disque par la broche du tourne-disque.

Ajustement du contrepoids du bras de lecture pour la pression du stylet

1. Retirez la protection du stylet de la cartouche et évitez de toucher l'extrémité du stylet pendant l'ajustement.

2. Ouvrez l'attache de retenue du bras de lecture, maintenez doucement le bras de lecture et éloignez-le de son support. Le bras de lecture est alors déséquilibré et peut osciller librement.

3. Soulevez le bras de lecture de son support et tenez-le doucement. Le bras de lecture est alors déséquilibré.

4. Faites pivoter doucement le contrepoids vers l'avant du tourne-disque jusqu'à ce que le bras de lecture soit équilibré horizontalement et puisse se maintenir librement au-dessus du plateau sans que le stylet ne touche la surface.

5. Replacez le bras de lecture sur le support du bras de lecture et verrouillez l'attache de retenue.

6. Tout en maintenant fermement le contrepoids sans le faire pivoter, tournez uniquement la balance à cadran de la force de portance négative avec précaution jusqu'à ce que le « 0 » inscrit sur l'échelle et la ligne de centre marquée le long du haut du bras de lecture soient alignée.

7. Faites pivoter le contrepoids, y compris la balance à cadran de la force de portance négative, dans le sens inverse des aiguilles d'une montre (comme vu depuis l'avant du tourne-disque) afin d'ajuster la valeur de pression du stylet conformément aux recommandations du fabricant.

Remarque : -_ Chaque mesure de l'échelle correspond à 0,05 g (gramme). - La pression recommandée pour la cartouche installée en usine est 3,5 g. = Un tour complet du contrepoids fournira une pression de 2,0 g. Pour atteindre une pression du stylet supérieure à 2,0 g, continuez à faire tourner le contrepoids vers l'avant.

Branchement du système stéréo

+ __Les prises RCA de cet appareil peut être utilisé comme prise de sortie phono ou prise de sortie ligne. Ceci est déterminé en utilisant le commutateur Phono/Line.

+ Pour vous connecter aux haut-parleurs actifs, réglez le commutateur Phono/Line sur le paramètre Line. Pour vous connecter à un préampli phono ou à l'entrée phono d'un système stéréo, réglez le commutateur Phono/Line sur le réglage Phono.

«+ __La prise rouge se branche sur le canal droit et la prise blanche se branche sur le

— Sile commutateur Phono/Line (Phono/ligne) est en position LINE (LIGNE), mais que les prises RCA sont branchées à l'entrée phono du système stéréo, le son peut être déformé à cause d'une surcharge de l'entrée et cela pourrait endommager votre système stéréo.

— Sile commutateur Phono/Line (Phono/ligne) est en position PHONO (PHONO), mais que la prise RCA est branchée à l'entrée ligne du système stéréo, le volume sera très bas à cause de l'absence de préamplification du signal.

— La prise RCA n'est pas conçue pour être branchée directement aux haut-parleurs passifs/qui ne sont pas sous tension, et si cela arrive, le volume sera très bas.

Bornes des haut-parleurs avec attache à ressort

Pour connecter les haut-parleurs inclus avec ce système ou d'autres haut-parleurs passifs, connectez une extrémité du fil de haut-parleur inclus avec cet emballage à l'arrière des haut-parleurs et l'autre extrémité aux bornes de sortie des haut-parleurs. Pour ce faire, retournez les pinces à ressort en position ouverte, insérez le fil du haut- parleur et retournez les pinces à ressort en position fermée. Réglez le commutateur Phono/Line sur le paramètre Line.

sation du tourne-disque

1. Appuyez sur l'interrupteur d'alimentation pour mettre l'appareil sous tension. 2. Appuyez sur le bouton Mode et sélectionnez le mode Phono. Remarque : L'indicateur de fonction sera rouge Réglez le sélecteur de vitesse en conséquence. 4. Placez le disque sur le tourne-disque. Utilisez l'adaptateur 45 tours au besoin. 5. Retirez le protecteur du stylet. Remarque : Pour éviter d'endommager le stylet, vérifiez que le protecteur de stylet inclus est bien en place lorsque vous déplacez ou nettoyez le tourne-disque. 6. Relâchez l'attache de retenue du bras de lecture. Remarque : Lorsque vous n'utilisez pas le tourne-disque, n'oubliez pas de verrouiller à nouveau l'attache de retenue.

Utilisez le levier du bras de lecture pour soulever le bras de lecture.

8. Déplacez doucement le bras de lecture au-dessus du disque, là où vous souhaitez commencer la lecture. Abaissez le levier du bras de lecture. Le bras de lecture descendra doucement sur le disque et commencera la lecture.

9. Lorsque la lecture du disque est terminée, utilisez à nouveau le levier du bras de lecture pour soulever le bras de lecture et le remettre sur le support du bras de lecture. Relâchez le levier pour reposer le bras de lecture sur son support. Pour interrompre la lecture, répétez les mêmes étapes.

10. Verrouillez l'attache du bras de lecture pour retenir le bras de lecture.

N Réglage de la fonction antidérapante

+ __ Une petite force « antidérapante » externe peut être appliquée au bras de lecture pour compenser la force « dérapante » qui tire le bras vers le centre du disque.

+ Pour obtenir une meilleure performance lors d'une utilisation normale du tourne- disque, il est recommandé de régler le bouton de commande de la fonction antidérapante sur la même valeur qu'indiquée par la balance à cadran de la force de portance négative.

Remplacement de la cartouche

1. Avant le remplacement, remettez en place la protection du stylet pour éviter d'endommager le stylet pendant le processus de remplacement.

2. Retirez soigneusement les fils métalliques de la cartouche d'origine.

3. Desserrez les deux vis de la coquille qui retiennent la cartouche, puis retirez la cartouche d'origine.

4. Montez la nouvelle cartouche sur la coquille et serrez-la légèrement. Ne serrez pas encore complètement les vis.

5. Branchez les fils métalliques sur les bornes de la nouvelle cartouche. Les codes de couleurs des fils métalliques sont comme suit :

Blanc Canal gauche positif (L+) Noir Canal gauche négatif (L-) Rouge Canal droit positif (R+) Noir Canal droit négatif (R-)

6. Ajustez la position de la cartouche pour vous assurer qu'elle est bien alignée sur la coquille, afin que le stylet suive les sillons d'une manière parfaitement parallèle. Pour cela, placez le rapporteur d'alignement pour cartouche papier fourni sur la broche du tourne-disque, soulevez soigneusement le bras de lecture et placez l'extrémité du stylet sur les points marqués respectivement 130 mm et 250 mm. Ajustez la position de la cartouche sur la coquille jusqu'à ce que la cartouche soit parfaitement parallèle aux lignes de référence au niveau des deux points.

7. Serrez complètement les vis une fois que l'alignement parfait est obtenu.

Ajustement des azimuts

L'aiguille doit être perpendiculaire au sillon du disque afin de suivre

correctement les modulations du flanc du sillon. Dans de rares cas, si l'installation en usine n'est pas parfaite, vous pouvez procéder à

l'ajustement ci-dessous :

1. Utilisez une clé Allen fournie pour desserrer la vis située à l'extrémité de l'appui du bras de lecture, juste assez pour desserrer le tube du bras.

Remarque : Ne retirez pas complètement la vis.

2. Pivotez doucement le bras de lecture jusqu'à ce que l'aiguille soit perpendiculaire à la surface du disque.

Remarque : Vérifiez que l'extrémité de l'aiguille ne touche pas le disque lorsque vous effectuez l'ajustement, sinon cela risquerait d'endommager l'aiguille et la suspension en porte-à-faux.

3. Serrez la vis lorsque les ajustements sont terminés.

Remplacement de l'aiguille

Retrait de l'aiguille

1. Tirez doucement vers le bas le bord avant de l'aiguille. 2. Tirez l'aiguille vers l'avant.

8. Tirez vers l'extérieur pour l'enlever.

Installation de l'aiguille

1. Positionnez l'aiguille avec son extrémité vers le bas.

2. Alignez l'arrière de l'aiguille avec la cartouche.

3. Insérez l'aiguille avec son extrémité avant à un angle descendant et soulevez doucement l'avant de l'aiguille vers le haut jusqu'à ce qu'il s'enclenche.

Utilisation du Bluetooth

1. Appuyez sur le bouton Mode et sélectionnez le mode Bluetooth. Remarque : L'indicateur de fonction clignote en bleu.

2. Activez la fonction Bluetooth de votre appareil audio, recherchez « CROSLEY C72A » et associez l'appareil.

3. Une fois votre appareil associé à l'unité, celle-ci émettra un bref son de confirmation, et l'indicateur de fonction sera bleu.

4. Lire et diffuser de la musique en continu de votre appareil sur l'unité.

Remarque : Versions de Bluetooth — 5.0

Entretien du tourne-disque

1. Ne pas toucher l'extrémité du stylet avec vos doigts. Éviter de cogner le stylet sur le tapis du tourne-disque ou le bord du disque.

2. Nettoyer souvent le stylet avec une brosse douce dans un mouvement d'arrière vers l'avant uniquement.

3. Nettoyer les disques pour retirer la poussière ou la graisse avec une brosse de nettoyage pour disque et une solution nettoyante pour disque.

4. Nettoyer le couvercle du tourne-disque et le boîtier du tourne-disque avec un chiffon microfibre légèrement humide. Remarque : Ne pas utiliser d'autre nettoyant contenant de l'alcool, du benzène ou tout autre produit chimique nocif qui pourrait endommager la peinture et la finition du tourne-disque.

* Crosley propose toute une gamme d'accessoires de nettoyage. Veuillez

contacter votre détaillant ou consulter notre site Web www.crosleyradio.com pour obtenir plus d'informations sur les produits de nettoyage.

L'appareil ne s'allume pas

+ L'adaptateur d'alimentation n’est pas branché correctement.

*__ Aucune alimentation au niveau de la prise électrique.

+ Pour contribuer à économiser de l'énergie, certains modèles se conformeront à la norme d'économie d'énergie ERP (Energy-Related Products). En l'absence d'entrée audio pendant 20 minutes, l'alimentation se coupera automatiquement. Pour rétablir l'alimentation en courant et reprendre la lecture, éteignez l'appareil puis rallumez-le.

L'appareil est allumé, mais le plateau ne tourne pas +__ La courroie d'entraînement du tourne-disque n'est pas installée ou a glissé.

Le tourne-disque tourne, mais il n'y a pas de son ou le son n'est pas suffisamment fort

+ __Le protecteur de stylet est toujours allumé.

+ __Le bras de lecture est levé par le levier.

Le disque tourne trop vite ou trop lentement + _ Mauvaise vitesse sélectionnée pour le disque.

Fort bourdonnement sur l'entrée phono + _Le câble n'est pas correctement mis à la terre.

*__ Assurez-vous que le volume est augmenté. *_ Assurez-vous que le volume de votre appareil tiers est augmenté.

Déclarations relatives à la FCC Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est assujetti aux deux conditions suivantes :

(1) Get appareil ne peut causer des interférences nuisibles et

2) cet appareil doit accepter toute interférence reçue, y compris celles susceptibles de causer un fonctionnement indésirable.

Remarque : Ce matériel a été testé et jugé en conformité avec les limites pour un appareil

numérique de Classe B, conformément à la partie 15 des règles de la FCC. Ces limites ont été

établies pour offrir une protection raisonnable contre l'interférence nuisible dans une installation

résidentielle. Cet appareil produit, utilise et peut émettre de l'énergie de fréquence radio et, s’il

n'est pas installé et utilisé conformément aux instructions, il peut provoquer de l'interférence

nuisible aux communications radio. Toutefois, il n'existe aucune garantie qu'il n'y aura pas

d'interférence dans une installation particulière. Si ce matériel cause de l'interférence nuisible à la

réception radio ou de télévision, qui peut être déterminée en allumant et en éteignant le matériel,

il est conseillé à l'utilisateur de tenter de remédier à l'interférence par l'un ou plusieurs des

— Réorienter ou déplacer l'antenne de réception.

— Augmenter la distance entre le matériel et le récepteur.

— Brancher le matériel à une prise sur un circuit différent de celui du récepteur.

— Consulter le détaillant ou un technicien de radios ou de téléviseurs qualifié pour obtenir de l'aide.

Remarque : Le concessionnaire n'est pas responsable des modifications qui ne sont pas expressément approuvées par la partie responsable de la conformité. De telles modifications pourraient annuler l'autorité de l'utilisateur à utiliser l'équipement.

L'appareil a été évalué pour respecter les exigences générales en matière d'exposition aux RF. Pour assurer la conformité aux directives de la FCC en matière d'exposition aux radiofréquences, la distance doit être d'au moins 20 cm entre le radiateur et votre corps et être entièrement soutenue par les configurations de fonctionnement et d'installation de l'émetteur et de ses antennes.

DÉCLARATION DE CONFORMITÉ DE L'EU SIMPLIFIÉE Par la présente, Modern Marketing Concepts Inc. dba Crosley Brands déclare que le type d'équipement radio est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est accessible à l'adresse Internet suivante.

http{/crosleybrands.com/euDoC
