PKG-2100P - Système audio/vidéo ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur de plafonnier avec lecteur DVD intégré
Taille de l'écran	26 cm (10,2 pouces) format large
Type d'écran	LCD VGA grand angle
Résolution	800 x 480 pixels (WVGA)
Formats disques compatibles	DVD-Video, Video-CD, DVD-R, DVD-RW, CD-R, CD-RW
Formats fichiers supportés	DivX, MP3
Décodage audio	Dolby Digital, DTS (Down Mix 2 canaux)
Entrées AV	2 entrées AUX AV + 1 entrée S-Vidéo
Sortie AV	1 sortie AUX AV (pour moniteur additionnel)
Port jeux	GamePort intégré (consoles, caméscopes, iPod vidéo)
Transmission audio	Modulateur FM intégré
Télécommande	1 entrée / 2 sorties + télécommande universelle fournie
Casque	1 casque infrarouge inclus
Lecture automatique	DVD auto-play à l'insertion
Affichage texte	CD Text supporté
Dimensions	305 x 52 x 305 mm
Poids	2,27 kg

FOIRE AUX QUESTIONS - PKG-2100P ALPINE

Quels formats de disques le PKG-2100P peut-il lire ?

Le PKG-2100P lit les formats DVD-Video, Video-CD, DVD-R, DVD-RW, CD-R et CD-RW. Il supporte également la lecture de vidéos DivX et de fichiers audio MP3 gravés sur disque. Le son Dolby Digital et DTS est converti en 2 canaux via le Down Mix intégré.

Comment brancher ce moniteur de plafonnier à l'autoradio d'origine ?

Le PKG-2100P intègre un modulateur FM qui transmet le son du DVD directement à l'autoradio sans câblage supplémentaire. Réglez votre autoradio sur la fréquence FM choisie dans le menu du moniteur pour diffuser le son dans les haut-parleurs du véhicule.

Le casque infrarouge fourni peut-il être utilisé en même temps qu'un second casque ?

Un casque infrarouge est inclus dans la boîte. L'émetteur infrarouge intégré permet de connecter des casques IR compatibles supplémentaires si l'émetteur supporte plusieurs canaux. Vérifiez la compatibilité des casques additionnels avec la fréquence IR de l'appareil.

Comment connecter une console de jeux ou un caméscope au PKG-2100P ?

Le moniteur dispose d'un port GamePort intégré permettant de brancher consoles de jeux, caméscopes ou un iPod vidéo. Utilisez les 2 entrées AUX AV pour connecter d'autres sources vidéo externes. L'entrée S-Vidéo est également disponible pour une meilleure qualité d'image.

Quelle est la taille et la résolution exactes de l'écran ?

L'écran LCD est de 26 cm (10,2 pouces) en format large. La résolution est de 800 x 480 pixels (format WVGA), offrant une image nette et lumineuse adaptée à la visualisation dans l'habitacle.

Le DVD se lance-t-il automatiquement à l'insertion du disque ?

Oui, le PKG-2100P dispose de la fonction lecture automatique du DVD : le film commence dès l'insertion du disque, sans manipulation supplémentaire. Cette fonction est pratique pour les passagers à l'arrière.

Le PKG-2100P est-il compatible avec tous les véhicules ?

Le moniteur s'installe dans la plupart des véhicules avec un plafond adapté. Des kits d'intégration dédiés existent pour Renault Scenic, VW Touareg, VW Touran et Opel Zafira B. Pour les autres véhicules, un kit universel ou une installation sur mesure est nécessaire.

Peut-on brancher un second moniteur pour les deux rangées de passagers ?

Oui, le PKG-2100P dispose d'une sortie AUX AV permettant de connecter un moniteur supplémentaire. Ainsi, les passagers des deux rangées peuvent regarder la même source vidéo simultanément.

Comment utiliser la télécommande fournie ?

Une télécommande universelle est incluse dans le kit. Elle permet de contrôler la lecture (lecture, pause, avance rapide, menu DVD) sans toucher le moniteur au plafond. Le système dispose également d'1 entrée et 2 sorties de télécommande pour piloter d'autres appareils.

Que faire si l'image est présente mais qu'il n'y a pas de son dans les haut-parleurs ?

Vérifiez d'abord que le modulateur FM est activé et que l'autoradio est réglé sur la bonne fréquence FM. Si vous utilisez le casque IR, assurez-vous que le volume du casque n'est pas au minimum. Contrôlez également le réglage du volume dans le menu du PKG-2100P.

Le PKG-2100P peut-il afficher le titre des pistes CD à l'écran ?

Oui, le moniteur propose la fonction affichage texte CD (CD Text) pour les disques qui contiennent ces informations. Le titre de l'album et le nom de la piste s'affichent sur l'écran pendant la lecture.

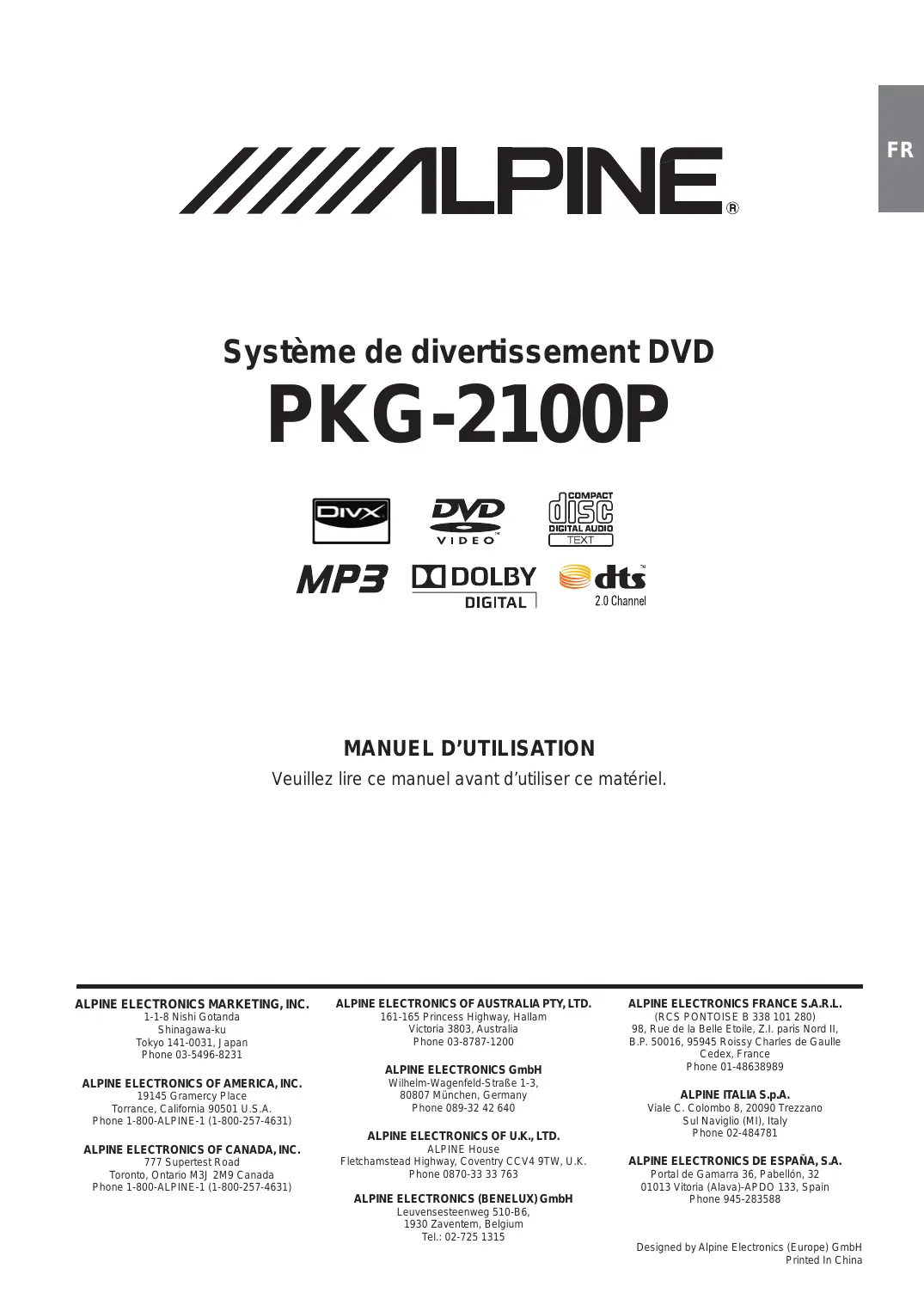

MODE D'EMPLOI PKG-2100P ALPINE

PKG-2100P

MP3

DOLBY DIGITAL

2.0 Channel

MANUEL d'utilisation

Veuillez lire ce manuel avant d'utiliser ce matériel.

ALPINE ELECTRONICS MARKETING, INC.

1-1-8 Nishi Gotanda

Shinagawa-ku

Tokyo 141-0031, Japan

Phone [phone]

ALPINE ELECTRONICS OF AMERICA, INC.

19145 Gramercy Place

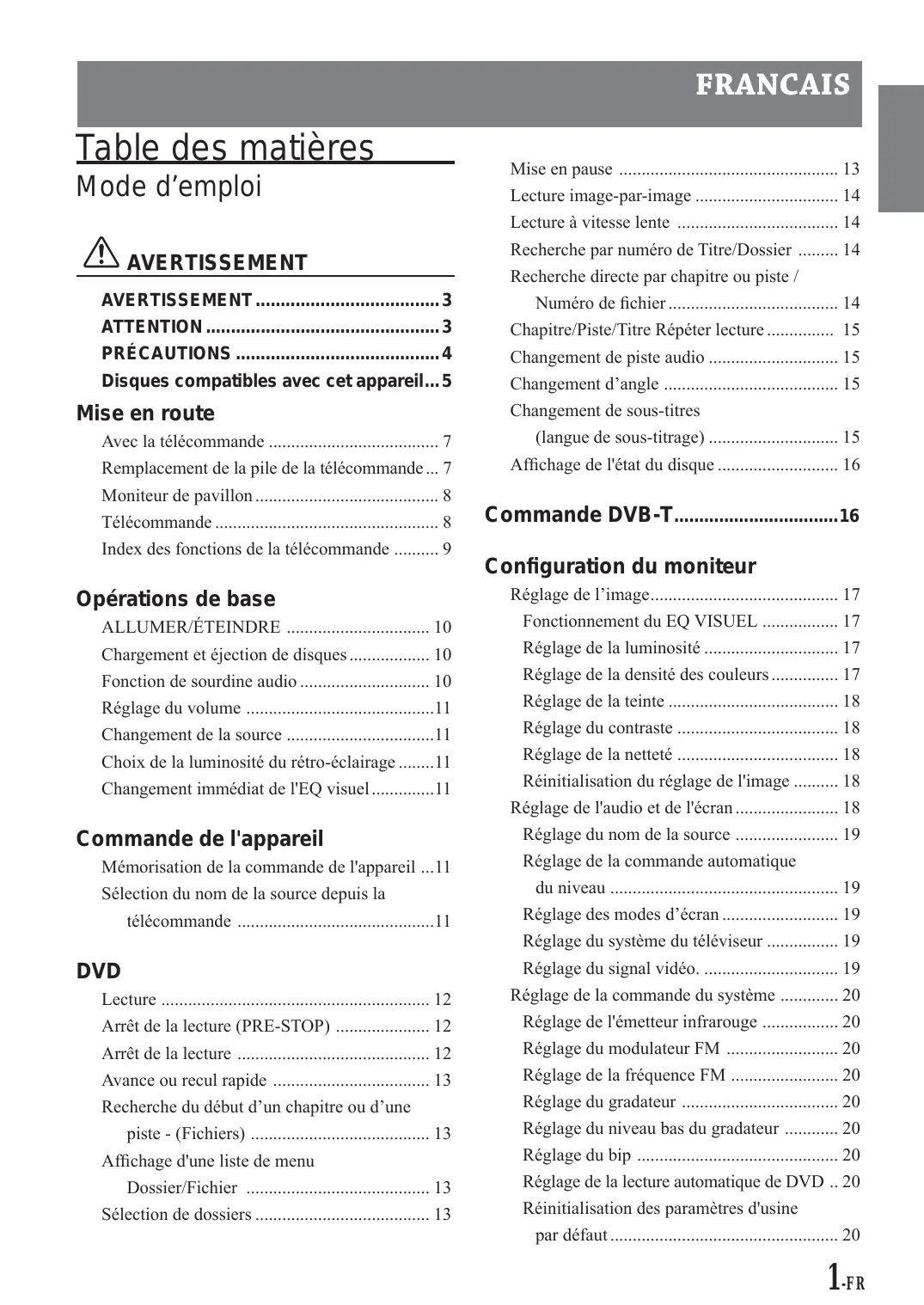

Disques compatibles avec cet appareil... 5

Mise en route

Avec la télécommande 7

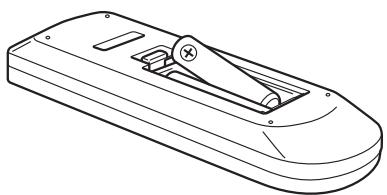

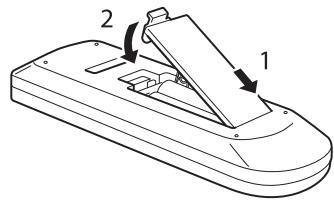

Remplacement de la pile de la télécommande... 7

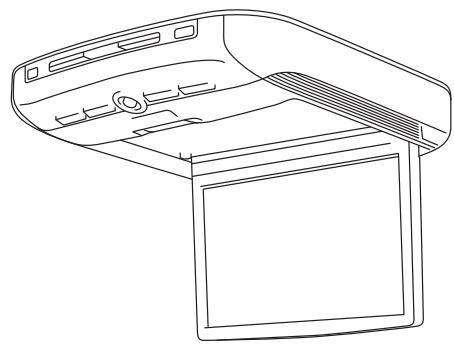

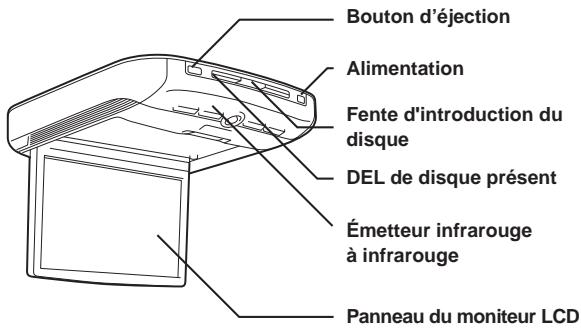

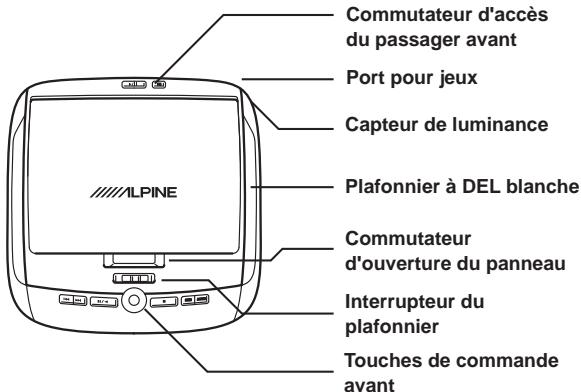

Moniteur de pavillon 8

Télécommande 8

Index des fonctions de la télécommande 9

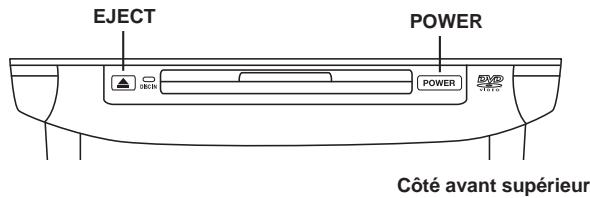

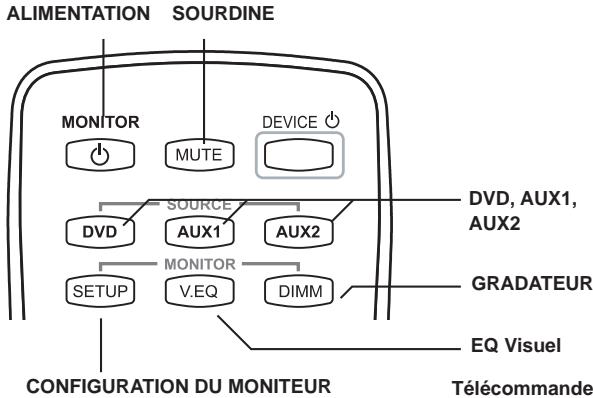

Opérations de base

ALLUMER/ÉTEINDRE 10

Chargement et éjection de disques 10

Fonction de sourdine audio 10

Réglage du volume 11

Changement de la source 11

Choix de la luminosité du rétro-éclairage......11

Changement immédiat de l'EQ visuel. 11

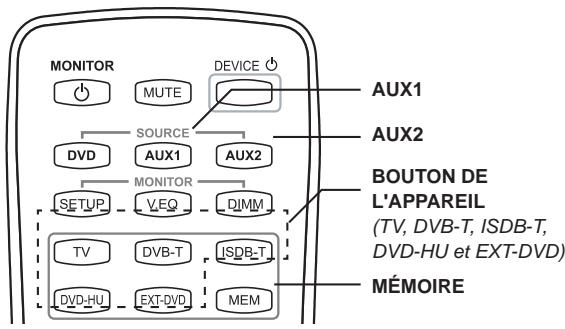

Commande de l'appareil

Mémorisation de la commande de l'appareil...11

Sélection du nom de la source depuis la télécommande 11

Lecture 12

Arrêt de la lecture (PRE-STOP) 12

Arrêt de la lecture 12

Avance ou recul rapide 13

Recherche du début d'un chapitre ou d'une piste - (Fichiers) 13

Affichage d'une liste de menu Dossier/Fichier 13

Sélection de dossiers 13

Mise en pause 13

Lecture image par image 14

Lecture à vitesse lente 14

Recherche par numéro de Titre/Dossier 14

Recherche directe par chapitre ou piste / Numéro de fichier 14

Chapitre/Piste/Titre Régister lecture 15

Changement de piste audio 15

Changement d'angle 15

Changement de sous-titres (langue de sous-titrage) 15

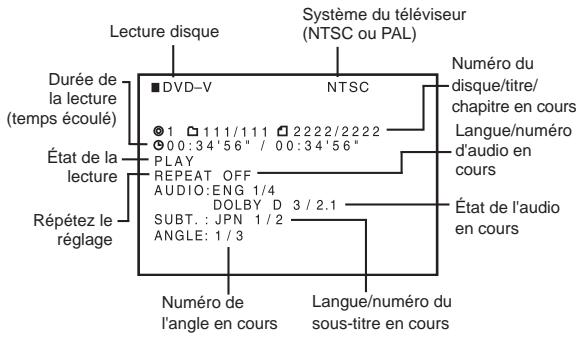

Affichage de l'état du disque 16

Configuration du moniteur

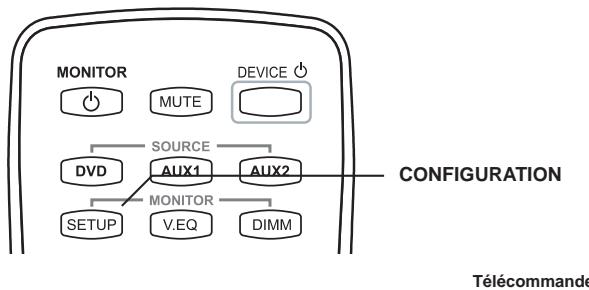

Réglage de l'image 17

Fonctionnement du EQ VISUEL 17

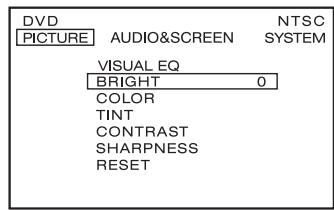

Réglage de la luminosité 17

Réglage de la densité des couleurs 17

Réglage de la teinte 18

Réglage du contraste 18

Réglage de la nettable 18

Réinitialisation du réglage de l'image 18

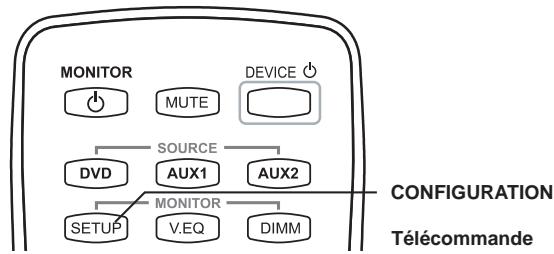

Réglage de l'audio et de l'écran 18

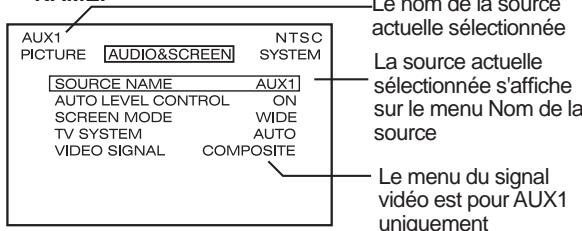

Réglage du nom de la source 19

Réglage de la commande automatique du niveau 19

Réglage des modes d'écran 19

Réglage du système du téléviseur 19

Réglage du signal vidéo. 19

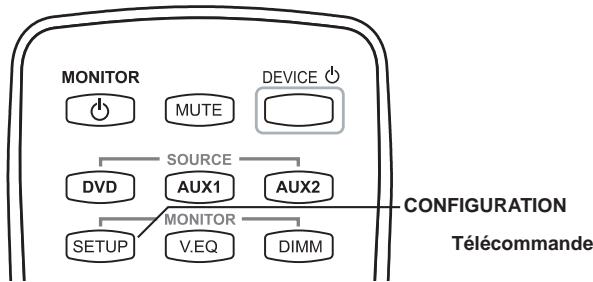

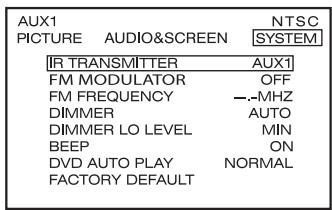

Réglage de la commande du système 20

Réglage de l'émetteur infrarouge 20

Réglage du modulateur FM 20

Réglage de la fréquence FM 20

Réglage du gradateur 20

Réglage du niveau bas du gradateur 20

Réglage du bip 20

Réglage de la lecture automatique de DVD.. 20

Réinitialisation des paramètres d'usine par défaut 20

Configuration du lecteur DVD

Fonctionnement du SETUP 21

Options de configuration 21

Choix de la langue 21

Configuration du code de pays 22

Réglage du niveau d'accès (verrouillage parental) 22

Modification du mot de passe 22

Lecture directe d'une bande-annonce 22

Réglage du niveau d'accès (verrouillage parental) 22

Réglage de la couleur d'arrière-plan 22

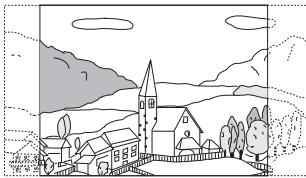

Paramétrage de l'écran TV. 23

Réglage du système du téléviseur 23

Retour à la configuration initiale 23

Lecture de données MP3/DivX 23

Configuration de données de lecture de compression 23

Configuration de la lecture en simultané 23

Configuration de la durée pour la lecture d'images fixes 23

Paramétrage de l'affichage 24

Configuration pour vidéo DivX sur demande 24

Casque sans fil

Récepteurs de casque 24

Fonctionnement 24

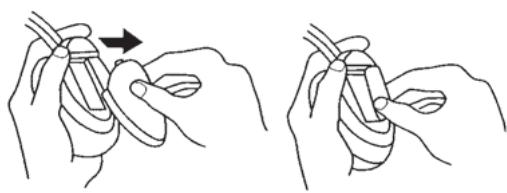

Installation des piles 24

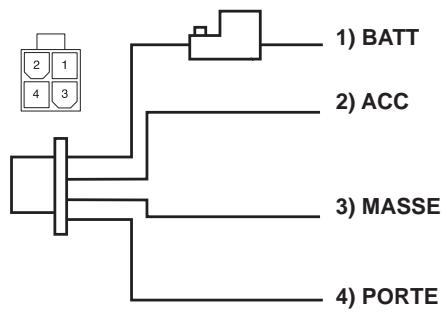

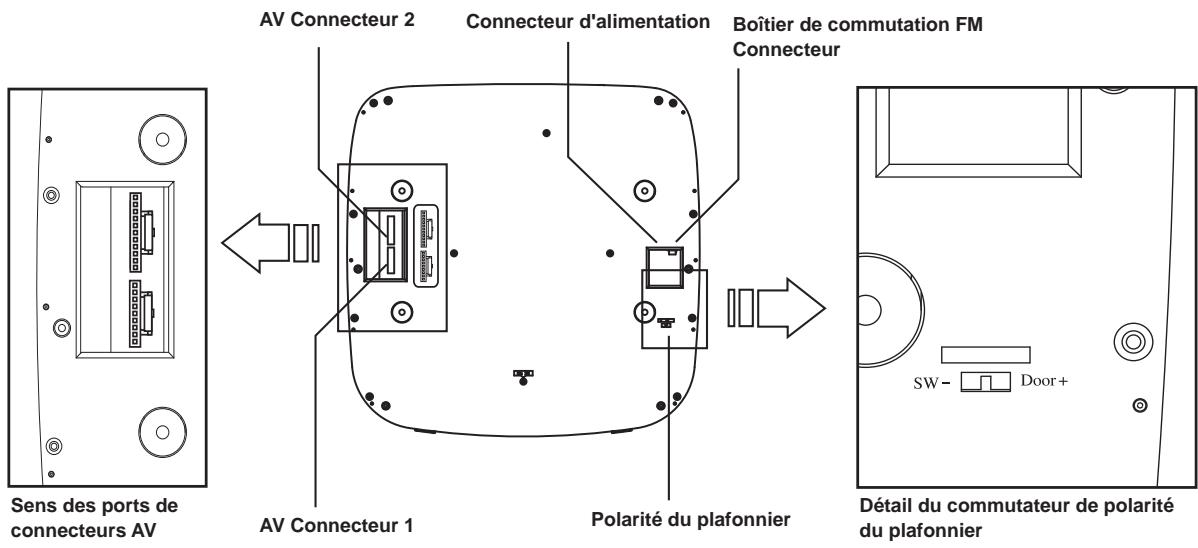

Connexions du système 28

Informations

Liste des codes de langue 29

Liste des codes de pays 30

En cas de problème 32

Indication du système 33

Accessoires 34

Avertissement

Ce symbole désigne des instructions importantes.

Le non-respect de ces instructions pourrait entraîner de graves blessures, voir la mort.

NE regardez PAS de vidéo en conduisant.

Regarder une vidéo peut distraire le conducteur de la conduite du véhicule et causer un accident.

N'activez AUCUNE fonction susceptible de detourner votre attention de la conduite du vehicule.

Les fonctions requérant une attention prolongée ne doivent être utilisées qu'après l'arrêt complet du véhicule. Arrêtez toujours le véhicule dans un endroit sûr avant d'activer ces fonctions. Vous risqueriez de provoquer un accident.

Vous risqueriez de provoquer un accident.

Minimisez l'affichage lorsque vous conduisez.

Regarder l'affichage peut distraire le conducteur de la conduite du véhicule et provoquer un accident.

Vous pourriez provoquer un accident, un incendie ou un choc électrique.

N'utilisez que sur des voitures à MASSE négative de 12 VOLTS.

(Vérifiez auprès de votre concessionnaire si vous n'en êtes pas certain.) Il y a risque d'incendie, etc.

GARDEZ Les PETITS objects TELS que les PILES hors de portée des enfants.

Leur ingestion pourrait entraîner de graves blessures. En cas d'ingestion, consultez immédiatement un médecin.

Il y a risque d'incendie ou de décharge électrique.

N'obstruez PAS les sorties d'air ou les panneaux du radiateur.

Une surchauffe interne pourrait se produire et provoquer un incendie.

Utilisez cet appareil pour des applications mobiles de 12 v.

Toute utilisation autre que l'application désignée compte un risque d'incendie, d'électrocution ou de blessure.

N'introduisez PAS les MAINS, les DOIGTS ou des CORPS étrangers dans les FENTES et les interstices.

Il y a risque de blessures ou de dommages à l'appareil.

Installlez l'appareil correctement, de façon que le conducteur NE PUISSE PAS regarder la tv/vidéo, à moins que le véhicule NE soit arrête et le FREIN à MAIN actionné.

Il est dangereux (et illegal dans certains pays) de regarder la télévision ou la vidéo tout en conduisant un véhicule. Le conducteur peut être distrayé et provoquer un accident. Si le produit n'est pas correctement installé, le conducteur pourrait regarder la télévision ou la vidéo pendant qu'il conduit et être distrait, ce qui risquerait de provoquer un accident. Le conducteur ou d'autres personnes risquent d'être blessés.

Attention

Ce symbole désigne des instructions importantes. Le non-respect de ces instructions pourrait entraîner des blessures ou des dommages matériels.

Interrompez toute utilisation en cas de problème.

Le non-respect de cette précaution pourrait entraîner des blessures ou endommager l'appareil. Retournez l'appareil auprès du distributeur Alpine agréé ou un centre de service après-vente Alpine en vue de la réparation.

NE mélangez PAS des PILES NEUVES avec des PILES usagées. Insérez les PILES en respectant la polarité.

Quand vous insérez les piles, veillez à respecter la polarité (+ et -, comme indiqué). Une rupture ou une union de produits chimiques de la pile peut provoquer un incendie ou des blessures corporelles.

Attention

ATTENTION - Rayonnement laser quand l'appareil est ouvert - NE REGARDEZ PAS LE FAISCEAU.

(Partie inférieure du lecteur)

Nettoyage du produit

Nettoyez régulièrement le produit avec un chiffon doux et sec. En cas de taches tenaces, trempez le chiffon dans l'eau uniquement. Tout autre produit risquerait de dissoudre la peinture ou d'endommager le plastique.

Température

Ne faites pas fonctionner l'appareil à une température ambience supérieure à +70°C ou inférieure à -20°C.

Condensation d'humidité

La condensation peut rendre le son irrégulier. Dans ce cas, enlevez le disque du lecteur et attendez environ une heure afin que l'humidité s'évapore.

Remplacement des fusibles

Lors du remplacement d'un ou plusieurs fusibles, respectez l'ampérage indiqué sur le porte-fusibles. Si le ou les fusibles grillent plusieurs fois, recherchez minutieusement des court-circuits sur toutes les connexions électriques. Faites également vérifier le régulateur de tension de votre véhicule.

Disque endommagé

N'essayez pas de lire des disques fissurés, déformés ou endommagés. Vous risqueriez d'endommager le mécanisme de lecture.

Maintenance

En cas de problème, n'essayez pas de réparer l'appareil vous-même. Rapportez l'appareil à votre revendeur Alpine, ou au centre de réparation Alpine le plus proche.

Caractéristiques de l'écran LCD

• À propos d'avoir mis le système hors tension, une légère image fantôme reste temporairement apparente. C'est un phénomène normal, propre à la technologie LCD.
• À basse température, le contraste de l'écran peut diminuer temporairement. Après une brève période de réchauffement, le contraste redevient normal.
• L'affichage LCD (à cristaux liquides) a été fabriqué avec des technologies de construction de très haute précision. Le taux de pixels utiles est supérieur à 99,99%. Cela signifie que 0,01% des pixels pourrait être toujours ALLUMÉ ou ÉTEINT.

Utilisation du casque sans fil

Si l'alimentation du véhicule ou celle de l'écran est coupée, un bruit intense se produit dans le casque. Assurez-vous de retirer le casque de vos oreilles avant d'éteindre le moniteur.

Ne tentez jamais d'effectuer les opérations suivantes

Ne saisissez pas ou ne retirez pas le disque pendant qu'il est tiré dans le lecteur par le mécanisme de chargement automatique. N'essayez pas d'insérer un disque dans l'appareil quand celui-ci est étant.

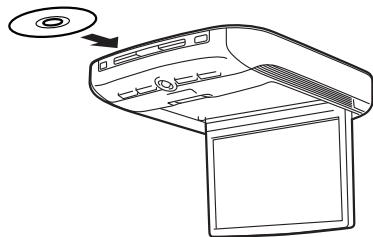

Insertion des disques

Le lecteur n'accepte qu'un seul disque à la fois. Ne tentez pas de charger plusieurs disques.

Assurez-vous que le disque soit inséré face imprimée vers le haut. Appuyez sur pour éjecter un disque inséré de manière incorrecte.

La lecture d'un disque sur une route très irrégulière peut provoquer des sauts de son, mais ne risque pas de rayer le disque ou d'endommager le lecteur.

Disques neufs

Par mesure de protection pour empêcher le disque de se coincer, appuyez sur pour éjecter un disque ayant une surface irrégulière ou inséré de manière incorrecte. Lorsqu'un disque neuf est inséré dans le lecteur et éjecté après le chargement initial, passez votre doigt sur le pourtour de l'intérieur du trou central et le bord extérieur du disque. Si vous sentez des petites asperités ou des irrégularités, ceci peut empêcher le chargement correct du disque. Pour supprimer les asperités, frottez le bord intérieur du trou et le bord extérieur du disque au moyen d'un stylo à bille ou d'un autre instrument similaire, puis réinsérez le disque.

Disques de forme irrégulière

Utilisez exclusivement des disques ronds avec cet appareil et n'utilisez jamais de disques de forme irrégulière. Cela risquerait d'endommager le mécanisme.

Emplacement d'installation

N'installez pas le PKG-2100P dans un lieu exposé aux conditions suivantes :

• Rayonnement solaire direct et chaleur,
• Humidité élevée et eau,
• Poussière excessive,
• Vibrations excessives.

Manipulation correcte

Ne laissez pas tomber le disque en le manipulant. Tenez le disque de manière à ne pas laisser d’empreinte sur la surface. Ne collez ni ruban adhésif, ni papier, ni étiquette collante sur le disque. N’écrivez pas sur le disque.

CORRECT

INCORRECT

CORRECT

Nettoyage des disques

Des traces de doigts, la poussière ou la saleté sur la surface du disque peuvent provoquer des sauts du lecteur DVD. Pour le nettoyage régulier du disque, essuyez la surface de lecture au moyen d'un chiffon propre et doux, du centre du disque vers la périphérie. Si la surface du disque est très sale, humidifiez le chiffon d'une solution détergente neutre avant d'essuyer le disque.

Accessoires pour disque

Divers accessoires sont disponibles dans le commerce pour protégerr la surface du disque et améliorer la qualité du son. Néanmoins, la plupart d'entre eux affectent l'épaisseur et/ou le diamètre du disque. Ces accessoires peuvent engendrer des problèmes de fonctionnement. Nous recommandons donc de ne pas utiliser ces accessoires avec des disqueslus sur des lecteurs DVD Alpine.

Feuille transparente

Stabilisateur de disque

Disques compatibles

Les disques énumérés ci-dessous peuvent être lus sur cette unité.

	ViduαL (logo)	Contenu enregistré	Dimensión du disque
DVD Video	VIDEOCOMPACT DISC DIGITAL AUDIO	Audio + Vidéo	12 cm*
CD musicaux	COMPACT DISC DIGITAL AUDIO TEXT	Audio	12 cm
DivX®		Audio + Vidéo	12 cm

• Disque DVD double couche compatible

Les disques formats énumérés plus loin peuvent être lus sur cette unité.

	CD-R/ CD-RW	DVD-R/ DVD-RW	DVD+R/ DVD+RW
Format CD	O
Format MP3 (« mp3 »)	O	O	O
Format JPEG (« jpg «, «jpeg «, « jpe »)	O	O	O
Format DVD video		O	O
Format DivX (« avi «, « divx »)	O	O	O
Format ASF (« asf »)	O	O	O

• Il est impossible de dire des disques non finalisés.

Disques non compatibles

DVD-ROM, DVD-RAM, CD-ROM, CD photo, etc.

Numéro de région de DVD

Tous les disques ont un numéro de région. Ce lecteur DVD lit les disques qui correspondent à chaque région. Vérifiez votre numéro de région indiqué ci-dessous.

Région	Pays
ALLE	Toutes régions
1	États-Unis d'Amérique, Canada
2	Europe, y compris France, Grèce, Turquie, Egypte, Arabie, Japon et Afrique du Sud
4	Corée, Thaïlande, Vietnam, Bornéo et Indonésie
5	Australie et Nouvelle-Zélande, Mexique, Caraïbes et Amérique du Sud
6	Inde, Afrique, Russia et pays de l'ex-URSS

Utilisation de disques compacts (cd/cd-r/cd-rw)

Si vous utilisez des disques compacts non spécifiés, leur performance ne peut être garantie.

Vous ne devez utiliser que des CD-R (CD enregistrables)/CD-RW (CD réinscriptibles) qui ont été enregistrés uniquement sur des appareils audio. Vous pouvez également lire des CD-R/CD-RW contenant des fichiers audio au format MP3/JPEG/ASF/DivX®.

• Il est possible que cet appareil ne puisse pas lire certains des disques suivants : disques défectueux, disques avec des traces de doigt, disques exposés à des températures extrêmes ou aux rayons directs du soleil (abandonnés dans le véhicule ou dans l'appareil), disques enregistrés dans des conditions défavorables, disques sur lesquels un enregistrement a échoué ou qui ont fait l'objet d'une tentative de réenregistrement et CD protégées contre la copie qui ne sont pas conformes aux normes industrielles applicables aux CD audio.
• Utilisez des disques avec des fichiers MP3/JPEG/ASF/DivX® écrits dans un format compatible avec cet appareil. Pour plus de détails, MP3 : voir pages 17 et 18, DivX®/JPEG/ASF voir page 28.

À l'attention des utilisateurs de disques CD-R/CD-RW

• Si la lecture d'un CD-R/CD-RW est impossible, assurez-vous que la session d'enregistrement a bien été fermée (finalisée).
• Finalisez le CD-R/CD-RW si nécessaire, puis reprenez la lecture.

Manipulation des disques compacts (CD/CD-R/CD-RW)

• Ne touchez pas la surface du disque.
• N'exposez pas le disque à la lumière directe du soleil.
• Ne collez pas d'autocollants ni d'étiquettes sur le disque.
• Nettoyez le disque lorsqu'il est poussiéreux. Assurez-vous que le disque est plat et lisse.
• N'utilisez pas d'accessoires pour disques vendus dans le commerce.

N'exposez jamais le disque à la lumière directe du soleil.

La chaleur et l'humidité peuvent endommager le disque et vous ne pourrez peut-être plus l'écouter.

Utilisation de dvd-r/dvd-rw

• Cet appareil est compatible uniquement avec des disques enregistrés en mode DVD-video. Il est impossible de lire des disques enregistrés en mode DVD-VR.
• Remarquez que les disques non finalisés (destinés à être lus sur des lecteurs de DVD uniquement) ne peuvent pas être lus sur ce lecteur DVD.
• Certains disques ne peuvent pas être lus, selon l'appareil d'enregistrement. (Cet appareil possède une fonction de protection contre les copies. Les disques copiés illégalement ne seront pas lus. Certains fichiers enregistrés par un logiciel utilisant un système d'enregistrement incorrect peuvent être considérés comme étant copiés illégalement.)
• Il est possible que cet appareil soit incapable de lire des disques dans les cas suivants :

disques enregistrés sur certains graveurs de DVD, certains disques irréguliers, disques voilés, disques sales, lorsque la lentille de lecture de ce lecteur de DVD est sale ou que de l'humidité s'est condensée à l'intérieur de l'appareil.

• Veillez à suivre toutes les instructions portées sur vos disques DVD-R/DVD-RW.
• Ne mettez pas d'autocollants, d'étiquettes ou de ruban adhésif sur le côté imprimé des DVD-R/DVD-RW.
• Par rapport aux disques ordinaires, les DVD-R/DVD-RW sont plus sensibles à la chaleur, à l'humidité et à la lumière directe du soleil. Si vous les laissez dans une voiture, etc., ils risquent d'être endommagés et de ne plus pouvoir être lus sur cet appareil.

Terminologie des disques

Si des titres ont été prévus pour le DVD, ils sont les plus grands blocs d'information enregistrés sur le disque.

Chapitre

Chaque titre peut aussi être divisé en chapitres. Ces chapitres peuvent correspondre à des scènes ou à des sélections musicales spécifiques.

• Ce produit inclut une technologie de protection des droits qui est protégée par des brevets américains et d'autres droits de propriété intellectuelle. L'utilisation de cette technologie protégée par des droits doit être autorisée par Rovi Corporation et ne concerne qu'un usage domestique ou d'autres usages limités, à moins qu'il en ait été autrement autorisé par Rovi Corporation. Le démontage est interdit.
• Fabriqué sous licence de Dolby Laboratories. « Dolby », « Pro Logic » et le symbole du double D sont des marques déposées de Dolby Laboratories.
• « DTS » est une marque déposée de DTS, Inc. et « DTS 2.0 » est une marque commerciale de DTS, Inc.
• Technologie de codage audio MPEG Layer-3 sous licence Fraunhofer IIS et Thomson
• L'acquisition de ce produit ne fournit qu'une licence pour un usage privé, non commercial et ne permet pas l'utilisation de ce produit à des fins commerciales (dans le but de générer des recettes), pour une diffusion en direct (terrestre, par satellite, par câble et/ou tout autre média), ou en streaming par Internet, intranet et/ou autres réseaux, ou avec des systèmes de distribution de contenus électroniques (plateformes de téléchargement payantes ou applications de musique à la demande). Une licence indépendante est requise pour ce type d'utilisation. Pour plus de détails, veuillez visiter le site http://www.mp3licensing.com

Avec la télécommande

• Dirigez la télécommande vers le capteur dans un rayon d'environ 2 mètres.
• La télécommande peut ne pas fonctionner si son capteur a été exposé au soleil.
• La télécommande est un petit apparéil de précision, très léger. Pour éviter de l'endommager, de réduire la durée de vie de la pile, des erreurs de fonctionnement ou une réponse faible, respectez les instructions suivantes.
• Ne soumettez pas la télécommande à des chocs excessifs.
• Ne la mettez pas dans une poche de pantalon.
• Éloignez-la des alimentations, de l'humidité et de la saleté.
• Ne l'exposez pas au soleil.

Lorsque vous utilisez la télécommande pour la première fois, retirez d'abord l'adhésif en plastique.

Remplacement de la pile de la télécommande

Type de pile : Pile AAA ou équivalente.

1 Ouverture du boîtier de piles

Soulevez le couvercle des piles tout en appuyant dans le sens de la flèche.

2 Remplacement de la pile

Mettez la pile dans le boîtier, avec le signe (+) vers le haut, comme indiqué sur le schéma.

• L'installation de la pile en sens inverse peut provoquer un mauvais fonctionnement.

3 Fermeture du couvercle

Faites glisser le couvercle comme sur le schéma, jusqu'à ce que vous entendiez un clic.

N'activez AUCUNE fonction susceptible de detourner votre attention de la conduite du vehicule.

Les fonctions requérant une attention prolongée ne doivent être actionnées qu’après l’arrêt complet du véhicule. Arrêtez toujours le véhicule dans un endroit sûr avant d’actionner ces fonctions. Vous risqueriez de provoquer un accident.

Panneau du moniteur LCD

Il s'agit d'un écran large VGA de 10,2 po., à affichage à cristaux liquides à matrice active. En outre, un émetteur pour casque sans fil à infrarouge est situé au-dessus du panneau LCD.

Touche d'ouverture du moniteur

Appuyez sur la touche d'ouverture du moniteur pour le dégager. Le panneau descend légèrement et vous permet de l'ouvrir complètement à 90 degrés ou davantage. Pour le refermer, repoussez fermement le panneau du moniteur LCD dans son logement jusqu'à ce que vous entendiez un clic.

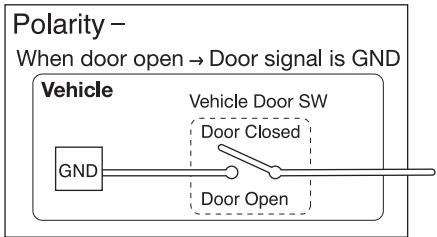

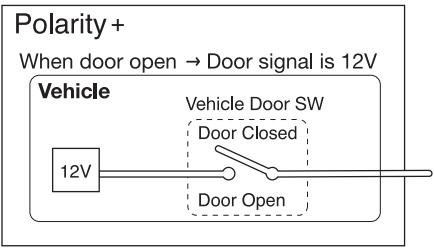

Plafonnier à DEL blanche

Le branchement du plafonnier à DEL blanche à une polarité. Faites attention en installant le moniteur. Reportez-vous à la section Branchement du plafonnier (page 27).

Interrupteur du plafonnier

L'interrupteur du plafonnier éteint/allume le plafonnier. Lorsque l'interrupteur est positionné sur Porte, le plafonnier s'allume lorsquela porte est ouverte.

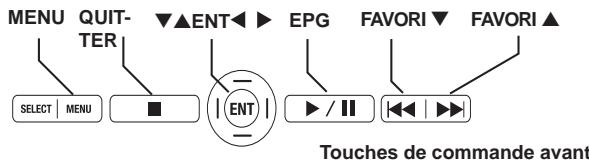

Touches de commande avant

Le bouton rétro-éclairé bleu s'allume lorsque le moniteur de pavillon est allumé. Le moniteur de DVD du pavillon et d'autres appareils peuvent être commandés avec ces boutons.

Boutons de commande du passager avant

FM : Commutateur ON/OFF du modulateur FM

Le son DVD du moniteur est transmis au tuner FM de la radio lorsque la touche FM est allumée. La radio doit être réglée sur la bonne fréquence. La fonction émetteur FM dans le menu système doit être activée (ON) pour utiliser le modulateur FM.

Commutateur de lecture/pause et interrupteur

Le passager avant peut mettre le DVD sur lecture ou sur pause. Il permet également d'allumer l'appareil. L'appareil peut être éteint en maintenant ce commutateur enfoncé.

Émetteur et récepteur à infrarouge

L'émetteur infrarouge envoie le son vers le casque. Le récepteur infrarouge reçoit le signal de la télécommande.

Bouton d'éjection

Le bouton Ejecte ejecte le disque. Si la clé de contact est sur ACC ou sur ON, il est possible de retirer un disque, même si l'alimentation est coupée.

DEL de disque présent

Lorsqu'un disque se trouve dans le lecteur DVD et que celui-ci est allumé, une DEL de disque présente s'allume.

Télécommande

La RUE-4159 est une télécommande universelle pour le DVD intégré, le moniteur de pavillon et 5 autres appareils. Reportez-vous à l'index pour connaître les touches de fonction de chaque appareil. (page 9)

Affectation des touches de télécommande RUE-4159

	FONCTION DES TOUCHES	OHM	DVD/EXE-DVD	DVD-HU	DVB-T(Europeuniquement)	Tuner TV
1	ALIMENTATION ÉCRAN	✓
2	ALIMENTATION APPAREIL		✓	✓	✓	✓
3	SOURDINE	✓
4	GRADATEUR	✓
5	EQ VISUEL	✓
6	DVD	✓
7	AUX1	✓
8	AUX2	✓
9	MODE DE L'APPAREIL: EXT-DVD	✓
10	MODE DE L'APPAREIL: DVD-HU	✓
11	MODE DE L'APPAREIL: TUNER TV	✓
12	MODE DE L'APPAREIL: DVB-T	✓
13	MODE DE L'APPAREIL: ISDB-T	✓
14	MÉMOIRE POUR MODE DE L'APPA-REIL: MEM	✓
15	TOUCHE NUMérique: 1		✓	✓	✓	✓
	TOUCHE NUMérique: 2		✓	✓	✓	✓
	TOUCHE NUMérique: 3		✓	✓	✓	✓
	TOUCHE NUMérique: 4		✓	✓	✓	✓
	TOUCHE NUMérique: 5		✓	✓	✓	✓
	TOUCHE NUMérique: 6		✓	✓	✓	✓
	TOUCHE NUMérique: 7		✓	✓	✓	✓
	TOUCHE NUMérique: 8		✓	✓	✓	✓
	TOUCHE NUMérique: 9		✓	✓	✓	✓
16	TOUCHE NUMérique: 0/10DVD / DVD-HU / DVB-T / TV= 0, IS-DBT=10		✓	✓	✓	✓
17	TOUCHE NUMérique: 11 (+10)DVD / DVD-HU = +10		+10	+10
18	TOUCHE NUMérique: 12 (EFF)DVD = EFF		EFF
19	CONFIGURATION	✓	MENU (P&H)*	MENU (P&H)*
20	AFFICH (INFO)DVB-T= INFO		✓	✓	INFO
21	TOP.M (EPG)ISDB / DVB-T= EPG		✓	✓	EPG
22	ENTREE	✓	✓	✓	✓
23	MENU (CONFIG DVD)		✓	✓	✓
24	HAUT : ▲	✓	✓	✓	✓
	BAS :▼	✓	✓	✓	✓
	G :▲	✓	✓	✓	✓
	D :▲	✓	✓	✓	✓
25	RETOUR (QUITTER)ISDB-T=RETOUR DVB-T= QUITTER		✓	✓	QUITTER
26	Saut ou avance rapide : ▲		✓	✓	Favori HAUT	Pré Raglè HAUT
27	Saut ou Retour rapide : ▲		✓	✓	Favori BAS	Pré Raglè BAS
28	CANAL HAUT : CH▲				✓	✓
	CANAL BAS : CH▼				✓	✓
29	LECTURE/PAUSE : ▲		✓	✓
30	ARRÉT : ■ (RETOUR)DVB-T= RETOUR		✓	✓	RETOUR
31	RECHERCHE				✓	✓
32	REPÉTER		✓	✓
33	AUDIO		✓	✓	✓
34	SUB.T (DONNÉES) (TXT)ISDB-T= DONNÉES DVB-T= TXT		✓	✓	TXT
35	ANGLE (1SEG)ISDB-T= 1/13 Seg		✓	✓
	REMARQUE * : (P&H) Appuyer et Maintenir

Opérations de base

Touches de commande avant

Allumer/eteindre

L'état de l'alimentation du moniteur est mémorisé lorsque le contact/ACC est coupé. Lorsque le contact/ACC est rallumé, le moniteur revient sur l'état mémorisé de l'alimentation (sur ON ou sur OFF), y compris la position de lecture du DVD.

Touches de commande avant

1 Appuyer sur POWER pour allumer. 2 Pour couper l'alimentation, maintenir POWER enfoncé à nouveau.

• Lorsque l'alimentation est sur ON, appuyer sur POWER pour activer la fonction de Sourdine.

Télécommande

1. Appuyer sur POWER pour allumer. 2. Pour éteindre, appuyer sur POWER à nouveau.

Commandes du passager avant

1 Appuyer sur la touche PLAY/PAUSE pour allumer. 2 Pour éteindre, maintenir enfoncé PLAY/PAUSE.

Chargement et éjection de disques

Allumer avant de charger et d'éjecter un disque.

Chargement des disques

Insérez le disque en orientant la face imprimée vers le haut. Une fois le disque partiellement inséré, il est automatiquement chargé. La lecture démarre.

• Si la clé de contact est sur ACC ou sur ON, il est possible d'insérer un disque, même si l'appareil est en marche.
• Pour les DVD double face, lisez une face du disque jusqu'à la fin, puis retirez le disque, retournez-le et rechargez-le pour l'autre face.
• N'insérez jamais des disques cartographiques pour la navigation, ils pourraient endommager l'équipement.
• Si un mauvais disque, un disque sur la mauvaise face ou un disque sale a été inséré, le message « DISC ERROR » s'affiche. Appuyez sur et ejectez le disque.

Éjecter un disque

Appuyez sur

Veillez à retirer le disque.

• Si le disque n'est pas retiré peu après, il est automatiquement rechargé.
• Si la clé de contact est sur ACC ou sur ON, il est possible d'éjecter un disque, même si l'alimentation est coupée. Après avoir retiré le disque, l'appareil s'éteint automatiquement.
• Pendant que la clé de contact est sur ACC ou OFF, ou pendant le chargement du disque (« LOADING » est affiché), le disque ne s'éjecte pas, même si vous appuyez sur ▲.

Touches de commande avant

1 Lorsque l'appareil est allumé, appuyez sur POWER pour activer la fonction de sourdine. 2 Appuyez de nouveau sur POWER pour éteindre la fonction de sourdine.

Telekommande

Appuyez sur MUTE pour l'activer et la désactiver.

Réglage du volume

Il est possible de régler le volume sur le casque ou avec la fonction de volume de votre radio.

1. Appuyez sur la touche POWER du casque. 2. Réglez le niveau du volume en tournant dans le sens horaire pour augmenter le volume ou dans le sens inverse pour le réduire sur le casque.

Reportez-vous à la section Casque sans fil (page 24).

Touches de commande avant

1. Appuyez sur SELECT pour changer de source. 2. Appuyez sur SELECT pour faire défiler les différentes sources.

Télécommande

Appuyez sur DVD, AUX1 ou sur AUX2 pour changer directement de source.

• OSD (Affichage à l'écran) s'éteint automatiquement lorsqu'il ne fonctionne pas pendant plus de 6 secondes.
• Pour raccorder l'appareil à AUX1 et AUX2, reportez-vous à la page 28.
• Lorsque la source est changée, l'appareil mémorise la scène où la lecture s'est arrêtée.
• Le mode applicateur de la télécommande passe automatiquement à l'appareil désigné, lorsqu'on appuie sur AUX1 ou AUX2.

Choix de la luminosité du rétro-éclairage

La luminosité du rétro-éclairage du panneau ACL peut se régler pour mieux l'adapter à l'éclairage intérieur du véhicule. Ceci rend l'écran plus lisible.

1. Appuyez sur DIMMER. 2. Appuyez sur DIMMER pour faire défiler l'OSD sur AUTO, FAIBLE et FORT. (Par défaut : FORT)

Pour régler le niveau du gradateur, référez-vous à la page 20.

Changement immédiat de l'eq visuel

1. Appuyez sur V EQ. sur la télécommande. 2. Appuyez sur V EQ. pour passer aux différents modes.

Commande de l'appareil

Les modes de l'appareil (TV, DVB-T, ISDB-T, DVD-HU et EXT-DVD) sont disponibles sur la télécommande en appuyant sur la commande de l'appareil.

Mémorisation de la commande de l'appareil

Vous pouvez repérer la fonction de l'appareil sur AUX1 et AUX2. Une fois l'appareil mémorisé dans la source (AUX1 ou AUX2), la télécommande passe automatiquement sur le mode de l'appareil mémorisé la prochaine fois que vous appuyez sur AUX1 ou AUX2.

1 Appuyez sur AUX1 ou AUX2. 2 Sélectionnez l'un des appareils suivants que vous pouvez affecter, TV/DVB-T/ISDB-T/DVD-HU/EXT-DVD. 3 Appuyez sur la touche MEMORY pour enregistrer l'appareil sur la source. - Chaque étape doit être effectuée dans les 6 secondes, sinon l'OCD (Affichage à l'écran) s'éteint automatiquement.

Sélection du nom de la source depuis la télécommande

Lorsque vous effectuez l'étape ci-dessus avec la télécommande dirigée vers le moniteur, le nom de la source de l'appareil sur l'OCD peut être automatiquement changé sans entrer dans le menu Configuration.

SOURCE NAME

L'instruction concerne les DVD intégrés, EXT-DVD, DVD-HD. Le lecteur DVD peut également être utilisé pour les CD/CD-R/CD-RW.

Touches de commande avant

1 + 10 est disponible pour les DVD, EXT-DVD et DVD-HU intégrés. 2 EFFACER est disponible uniquement pour les DVD et EXT-DVD intégrés.

Lecture

DVD-V

DivX

MP3

Les disques pouvant être utilisés pour chaque type de fonction sont représentés par les symboles suivants.

Les disques DVD video commerciaux (utilisés pour la distribution de films, etc.) ou les DVD-R/DVD-RW, DVD+R/ DVD+RW enregistrés en mode video peuvent être utilisés. (y compris les disques contenant des données DVD video et DVD audio qui sont lus lorsqu'«DVD-V» est sélectionné dans «Réglage du mode de lecture du DVD audio »(page 20)).

Les disques CD-R/CD-RW/DVD-R/DVD-RW/DVD+R/ DVD+RW enregistrés en mode DivX peuvent être utilisés.

Attention

• Toutes les fonctions ne sont pas accessibles pour tous les DVD. Pour plus d'informations sur les fonctions prises en charge, consultez les instructions de chaque DVD.
• Les traces de doigt sur les disques peuvent affecter négativement la lecture. En cas de problème, retirez le disque et vérifiez si des traces de doigt ne sont pas générées sur la face de lecture. Si nécessaire, nettoyez le disque. Lorsque vous utilisez la télécommande, veillez à appuyer sur une seule touche à la fois. Si vous appuyez sur plusieurs touches en même temps, une erreur de fonctionnement peut se produire.
• Si vous mettez l'appareil hors tension ou si vous coupez le contact pendant la lecture, cette-ci reprendra à partir de la position où elle a été interrompue.
• Si vous tentez d'exécuter une opération non valide (selon le type de disque lu), le symbole suivant apparait sur l'écran du moniteur:

Insérez un disque en orientant la face imprimée vers le haut.

Pour charger des disques, reportez-vous à la section

Chargement et éjection de disques » à la page 10.

La lecture démarre.

• La deuxième face d'un DVD à double face n'est pas lue automatiquement. Retirez le disque, retournez-le et réinsérez-le.
• Le démarrage de la lecture après avoir chargé un disque peut prendre du temps.

Lecture automatique de DVD

Le film principal est lu automatiquement sans appuyer sur la touche Play (lecture) ou Enter (entrée) lorsque le DVD est inséré, si le mode AUTO ou SKIP est sélectionné sur DVD Auto Play (Lecture automatique de DVD) dans le menu Système. Pour plus d'informations, voir page 20.

Si un écran de menu s'affiche

Sur les DVD, des écrans de menu peuvent s'afficher automatiquement lorsque la lecture automatique de DVD est réalisée sur NORMAL. Effectuez l'opération spécifique ci-dessous pour commencer la lecture.

• Pour de nombreux disques, l'écran de menu peut être également affiché en appuyant sur MENU.

Menu DVD

• Pour certains disques, il est possible de sélectionner des options directement à partir de l'écran de menu, à l'aide des touches numériques (« 0 » à « 9 »).

Arrêt de la lecture (pre-stop)

DVD-V

DivX

Appuyer sur ■ pendant la lecture pour l'arrêter. Cette position est mémoireisée.

Appuyez sur ■ pendant la lecture.

L'indication « PRE-STOP » s'affiche.

Appuyez sur /II en mode PRE-STOP.

La lecture reprend à partir de l'endroit où elle a été arrêtée.

• Sur certains disques, la position à laquelle la lecture a été arrêtée peut ne pas être précise.

Arrêt de la lecture

DVD-V

DivX

Appuyez sur deux fois pendant la lecture.

L'indication « STOP » s'affiche et la lecture s'arrête.

• La lecture démarre depuis le début lorsqu'vous appuyez sur ▶ / ∥ quand la lecture est arrêtée.

1 Pendant la lecture, maintenir enfoncée la touche (retour rapide) ou (avance rapide).

Si vous appuyez pendant plus d'une seconde, la vitesse d'avance/retour du disque est doublée.

Si vous appuyez pendant plus de 5 secondes, la vitesse d'avance/retour du disque est de 8 fois la vitesse normale.

Si vous appuyez pendant plus de 10 secondes, la vitesse d'avance/retour du disque est de 32 fois la vitesse normale.

2 Relâchez la touche ou pour revenir en lecture normale.

• Aucun son n'est produit pendant l'avance rapide ou le retour rapide.

Recherche du début d'un chapitre ou d'une piste (fichiers) dvd-v divx

En cours de lecture, appuyez sur ou sur

Le chapitre, la piste ou le fichier change chaque fois que vous appuyez sur la touche et la lecture du chapitre ou de la piste sélectionné(e) commence.

: Appuyez sur cette touche pour commencer la lecture à partir du début du chapitre ou de la piste suivant(e).

: Appuyez sur cette touche pour commencer la lecture à partir du début du chapitre ou de la piste en cours.

Appuyez sur plusieurs fois pour démarrer la lecture à partir du début d'un chapitre ou d'une piste précédente.

• Certains DVD ne possèdent pas de chapitres.
• Des informations sur la lecture de MP3 (n° de dossier, n° de fichier, information d'étiquette, etc.) s'affichent à l'écran pendant la lecture.
• Pour les disques MP3, le démarrage de la lecture prend quelque temps.
• Certains disques ne sont pas lus selon le logiciel de gravure ou de conversion en MP3 utilisé pour le disque. Dans ce cas, essayez un autre logiciel.
• L'appareil peut lire des disques contenant à la fois des données audio et des données MP3.
• Pendant la lecture d'un fichier VBR (débit binaire variable), la durée de la lecture risque de ne pas s'afficher correctement.
• Les fichiers JPEG sont les mêmes que les MP3 contrôlables à partir de l'appareil.

Affichage d'une liste de menu dossier/fichier divx MP3

Si un fichier est sélectionné dans la liste de menu des dossiers :

1 Pendant la lecture, appuyez sur TOP MENU (MENU principal).

La liste des dossiers d'un disque s'affiche.

2 Appuyez sur ou pour sélectionner le dossier désiré et appuyez sur ENT.

La liste du menu des fichiers du dossier sélectionné s'affiche.

3 Appuyez sur ou sur pour sélectionner le fichier desired et appuyez sur ENT.

La lecture du fichier sélectionné commence.

Si un fichier est sélectionné dans la liste de menu des fichiers :

1 Pendant la lecture, appuyez sur MENU.

La liste du menu des fichiers dans le dossier du disque s'affiche.

2 Appuyez sur ou sur pour sélectionner le fichier désiré et appuyez sur ENT.

La lecture du fichier sélectionné commence.

• Si un nom de dossier ou de fichier dépasse la plage d'affichage, le dernier caractère qui apparait sur l'affichage est indiqué par un "~" (tilde). La liste des dossiers/fichiers MP3 s'affiche également.

Sélection de dossiers DivX

Appuyez sur FOLDER DN ou UP pour sélectionner le dossier.

2 Appuyez sur /II pour reprendre la lecture.

• En mode d'arrêt sur image, aucun son n'est produit.
• L'image ou le son peut s'arrêter temporairement quand la lecture commence à partir du mode pause. Il ne s'agit pas d'un dysfonctionnement.
• Lorsque vous appuyez sur / sur les commandes du passager avant, un écran bleu s'affiche temporairement.

Lecture image-par-image dvd-v divx

1 En mode pause, appuyez sur ou > L'image avance ou recule d'un cadre à la fois à chaque fois que vous appuyez sur le bouton. 2 Appuyez sur /II pour reprendre la lecture normale. - En mode de lecture image-par-image, le son n'est produit.

Lecture à vitesse lente

1 Maintenir la touche ou enfoncée en mode pause pour régler le mode lecture en vitesse lente 1/8 normal ou le mode de lecture inverse en vitesse lente. Maintenir 5 secondes de plus pour réduire la vitesse de moitié. 2 Relâchez « ou « pour permettre en pause et appuyez sur «/II pour lire.

• En lecture à vitesse lente/lecture inverse à vitesse lente, aucun son n'est produit.
• La fonction Lecture lente/lecture inverse lente n'est pas disponible pour la lecture d'un diaporama.
• 1/2 et 1/8 sont des vitesses approximatives. La vitesse réelle varie d'un disque à l'autre.

Recherche par numéro de titre/ dossier dvd-v divx MP3

Cette fonction permet de retrouver facilement des positions sur le DVD à l'aide de son titre.

1 Lorsque la lecture s'arrête, entrez le numéro du titre/dossier que vous pouvez choisir à l'aide des touches numériques (« 0 » à « 9 »). 2 Appuyez sur ENTER.

La lecture démarre à partir du numéro de titre sélectionné.

• Cette fonction n'est pas disponible avec les disques qui ne possèdent pas de numéros de titre.
• Appuyez sur CLR pour effacer le dernier chiffre du numéro de titre. Maintenez la touche CLR enfoncée pendant au moins 2 secondes pour effacer tous les numéros des titres.
• Appuyez sur RETURN pour annuler le mode recherche de titres et reprendre la lecture normale.
• La lecture commence automatiquement pour les numéros de titres à deux chiffres, même si vous n'appuyez pas sur ENTER dans la procédure 2.
• En mode PRE-STOP, la lecture commence au début du chapitre ou de la piste.

Recherche directe par chapitre ou piste / numéro de fichier dvd-v divx

CD MP3

Cette fonction permet d'accéder facilement au début des chapitres ou des pistes du disque.

1 En cours de lecture ou de pré-stop, entrez le numéro du chapitre ou de la piste que vous désirez à l'aide des touches numériques (« 0 » à « 9 »). 2 Appuyez sur ENTER.

La lecture démarre à partir du chapitre ou de la piste sélectionnée.

• Cette fonction n'est pas disponible avec les disques sur lesquels aucun numéro de chapitre n'est enregistré.
• Selon le nombre de chiffres entrés, la lecture peut commencer automatiquement, même si vous n'appuyez pas sur ENTER en étape 2.
• Appuyez sur CLR pour effacer le dernier chiffre du numéro de chapitre/piste. Maintenez CLR enfoncée pendant au moins 2 secondes pour effacer les numéros de « Chapitre » et de « Piste ».
• Appuyez sur RETURN pour annuler le mode recherche de chapitres/pistes et reprendre la lecture normale.

Cette fonction permet de répéter plusieurs fois les titres, chapitres ou pistes du disque.

Le mode répétitif bascule chaque fois que vous appuyez sur la touche.

REPEAT CHAPTER

Le chapitre est lu plusieurs fois.

REPEAT TITLE

Le titre est lu plusieurs fois.

REPEAT OFF

Le mode revient à la lecture normale. (Par défaut)

DIVX®/MP3

Exemple d'affichage lorsque « ALL » est sélectionné dans « Réglage des données de lecture de compression » (page 23).

Le fichier est lu plusieurs fois.

Le dossier est lu plusieurs fois.

Le disque est lu entièrement plusieurs fois.

Le mode revient à la lecture normale.

REPEAT TRACK

La piste en cours est lue plusieurs fois.

Le disque est lu entièrement plusieurs fois.

Le mode revient à la normale. (par défaut)

• Certains disques ne permettent pas de changer de mode répétitif.

M. I. X. (lecture aléatoire)

MP3

DivX

En mode lecture ou pause, appuyez sur m. i. x.

Le mode M. I. X. bascule à chaque fois que vous appuyez sur la touche.

M. I. X.

Toutes les pistes du disque sont lues dans un ordre aléatoire et le changeur passe au disque suivant.

(Par défaut)

MP3/DIVX

M. I. X. FOLDER

M. I. X.

(OFF)

Seuls les fichiers d'un dossier sont lus de manière aléatoire.

Toutes les pistes du disque sont lues dans un ordre aléatoire et le changeur passe au disque suivant.

Le mode revient à la normale. (Par défaut)

Appuyez de nouveau sur M. I. X. et Sélectionnez OFF pour arrêter la lecture M. I. X.

Les DVD peuvent avoir jusqu'à 8 pistes différentes. Il est possible de permuter entre ces différentes pistes pendant la lecture.

En cours de lecture, appuyez sur AUDIO.

Chaque pression sur la touche permute le son entre les différentes pistes audio enregistrées sur le disque.

• La nouvelle piste sélectionnée est utilisée par défaut à chaque mise sous tension ou à chaque changement de disque. Si le disque ne possède pas cette piste, la langue par défaut du disque est sélectionnée.
• Tous les disques ne permettent pas de changer de piste audio pendant la lecture. Dans ce cas, sélectionner les pistes audio à partir du menu DVD.
• Un délamma peut s'écouler avant que la lecture de la nouvelle piste sélectionnée ne commence.

Changement d'angle

DVD-V

Sur les DVD qui contiennent des scènes filmées sous plusieurs angles, vous pouvez changer d'angle en cours de lecture.

En cours de lecture, appuyez sur ANGLE.

Chaque pression sur la touche change l'angle parmi ceux enregistrés sur le disque.

• Le changement d'angle peut nécessiter un certain temps.
• Selon le disque, l'angle peut changer de l'une ou l'autre façon suivante.
• Mode continu : l'angle change en douceur.
• Mode discontinu : lorsque l'angle est changé, une image fixe est affichée en premier, puis l'angle change.

Changement de sous-titre (langue du sous-titrage) dvd-v divx

Avec des DVD à plusieurs langues de sous-titrage, il est possible de changer la langue des sous-titres en cours de lecture ou de masquer les sous-titres.

En cours de lecture, appuyez sur subtitle.

Chaque pression sur la touche change le sous-titre parmi les langues enregistrées sur le disque.

• Un délais peut s'écouler avant que le sous-titre sélectionné ne s'affiche.
• Tous les disques ne permettent pas de changer de sous-titres pendant la lecture. Dans ce cas, sélectionnez les sous-titres à partir du menu DVD.
• La langue des sous-titres sélectionnée est utilisée par défaut à chaque mise sous tension ou à chaque changement de disque. Si le disque ne possède pas cette langue, la langue par défaut du disque est sélectionnée.
• Pour certains disques, les sous-titres s'affichent même lorsque cette fonction est désactivée.

Affichage de l'état du disque dvd-v

DivX

Suivez la procédure décrite ci-dessous pour afficher l'objet (numéro de titre, numéro de chapitre, etc.) du DVD en cours de lecture sur le moniteur.

En cours de lecture, appuyez sur display.

L'état de la lecture s'affiche.

L'affichage de l'état de la lecture disparaît lorsqu'on appuie sur DISPLAY à nouveau.

Exemple d'affichage de DivX * Si un fichier DivX® contient des informations d'étiquette, le nom du fichier/album/artiste s'affiche.

Commande dvb-t

Cette fonction n'est disponible que pour l'Europe. Pour commander DVB-T à partir des touches de commande avant, réglez le nom source sur DVB-T dans la Configuration système. Pour configurer DVB-T sur la télécommande, reportez-vous à la commande de l'appareil. (page 11)

• Pour plus d'informations, reportez-vous au manuel de fonctionnement de TUE-T200DVB, DVB-T

Télécommande

Réglage de l'image

Il est possible de régler l'EQ visuel, la luminosité, la couleur, la teinte, le contraste et la netteté.

• Chaque source peut être régée indépendamment.
• Les réglages doivent être effectués dans les 6 secondes, sinon l'OSD (Affichage à l'écran) s'éteint automatiquement.
• Après le réglage, le paramètre « OFF » dans EQ visuel change pour « CUSTOM » (personnalisé). Après avoir réinitialisé l'appareil, « CUSTOM » redevient « OFF »

Appuyez sur la touche SETUP de la télécommande. Ou maintenez enfoncée la touche SELECT sur les touches de commande avant pendant au moins 2 secondes pour ouvrir l'écran SETUP. Le menu PICTURE de réglage des images est mis en évidence.

Fonctionnement du EQ VISUEL

Vous pouvez sélectionner un mode correspondant à l'image du sujet.

2 Pour changer VISUAL EQ, appuyez sur « » ou sur » pour faire défilier l'OSD entre OFF, NIGHT MOVIE, SOFT, SHARP et HIGH CONT. (Par défaut : OFF)

Sélection (MODE EQ VISUEL) du mode EQ VISUEL (réglages d'origine)

OFF: Réglage normal (Visual EQ OFF) NIGHT MOVIE: Convient aux films contenant de nombreuses scènes tournées dans l'obscurité. SOFT: Convient aux CG et aux films d'animation.

SHARP: Convient aux films anciens dont les images ne sont pas très nettes.

HIGH CONT.: Convient aux films récents.

• « OFF » (désactivé) devient « CUSTOM » (personnalisé), lorsque l'un des modes d'image (luminosité, couleur, teinte, contraste et netteté) a été réglé.
• NIGHT MOVIE, SOFT, SHARP et HIGH CONT. sont des réglages fixes. Ils ne peuvent être régés manuellement. Si le mode d'image est changé, ils passent automatiquement en mode CUSTOM (personnalisé).
• Pour revenir au mode OFF, appuyez sur RESET en mode image ou règlez manuellement LUMINOSITE, COULEUR, TEINTE, CONTRASTE et NETTETÉ sur 0.

Attendez 6 secondes jusqu'à ce que l'OSD disparaisse ; le réglage est automatiquement enregistré.

Réglage de la luminosité

2 Appuyez sur ou sur et sélectionnez BRIGHT. 3 Appuyez sur « ou sur » pour régler la luminosité. Vous pouvez régler la luminosité entre -15 (MIN) et +15 (MAX).

4 Attendez 6 secondes jusqu'à ce que l'OSD disparaisse ; le réglage est automatiquement enregistré.

Réglage de la densité des couleurs

2 Appuyez sur ou sur et sélectionnez COLOR. 3 Appuyez sur « ou sur « pour régler la densité des couleurs. Vous pouvez régler la profondeur de changement entre -15 (MIN) et +15 (MAX). 4 Attendez 6 secondes jusqu'à ce que l'OSD disparaisse ; le réglage est automatiquement enregistré.

Réglage de la teinte

2. Appuyez sur ou sur et sélectionnez TINT. 3. Appuyez sur ou sur pour régler la teinte. Vous pouvez régler la teinte entre G15 (G MAX) et R15 (R MAX). 4. Attendez 6 secondes jusqu'à ce que l'OSD disparaisse ; le réglage est automatiquement enregistré.

Réglage du contraste

2. Appuyez sur ou sur et sélectionnez CONTRAST. 3. Appuyez sur « ou sur » pour régler le contraste. Vous pouvez régler le contraste entre -15 (LOW) et +15 (HIGH). 4. Attendez 6 secondes jusqu'à ce que l'OSD disparaisse ; le réglage est automatiquement enregistré.

Réglage de la netteté

2 Appuyez sur ou sur et sélectionnez SHARPNESS. 3 Appuyez sur ou sur pour régler la qualité de l'écran. Vous pouvez régler la qualité de l'écran entre -15 (FAIBLE) et +15 (FORT). 4 Attendez 6 secondes jusqu'à ce que l'OSD disparaisse ; le réglage est automatiquement enregistré.

Réinitialisation du réglage de l'image

2 Appuyez sur ou sur et sélectionnez RESET. 3 Appuyez sur ou sur pour réinitialiser les réglages de l'image.

• Si vous n'appuyez pas sur ou sur dans un délai de 6 secondes, l'OSD disparaît et les précédents réglages ne sont pas réinitialisés.

Réglage de l'audio et de l'écran

Chaque source a un menu différent. Selon le choix de la source, le menu de réglage varie.

• Chaque source peut être réglée individuellement.
• Le réglage doit être effectué dans les 6 secondes, sinon l'OCD (Affichage à l'écran) s'éteint automatiquement.

1 Maintenez enfoncée la touche SELECT pendant au moins 2 secondes pour afficher le menu SETUP sur les touches de commande avant. Ou appuyez sur la touche SETUP de la télécommande.

Touches de commande avant

2 Appuyez sur SELECT/SETUP pour passer au menu de réglage AUDIO&SCREEN à partir du menu de réglage PICTURE. Pour changer une option, appuyez sur ou sur .

3 Appuyez sur ou sur et sélectionnez SOURCE NAME. le nom de la SOURCE

Le nom de la source du DVD ne peut être changé par un autre nom.

Appuyez sur ou sur pour sélectionner AUX1/EX-DVD/DVD-HU/DVB-T/ISDB-T/TV/GAME/USER* (par défaut : AUX1)

Appuyez sur ou sur ▶ pour sélectionner AUX2/EX-DVD/DVD-HU/DVB-T/ISDB-T/TV/GAME/USER* (par défaut : AUX2)

Personnaliser le nom de la source

Le nom de la source OCD désiré peut comprendre jusqu'à 6 caractères.

6 Appuyez sur , , ou et sur la touche ENTER pour sélectionner le caractère « a-z », « 0-9 », « - », espace et «. ».

DEL Supprime un caractère à la fois. CLR Efface tous les caractères. OK Confirme le nom de la source et quitte le menu d'enregistrement des caractères.

• Si vous n'appuyez pas sur une touche dans un délai de 6 secondes, l'OSD disparaît et le nom de la source n'est pas changé.

Réglage de la commande automatique du niveau

La commande automatique de niveau règle automatiquement le volume du son. Cette fonction équilibre le volume sonore de toutes les sources.

Réglage des modes d'écran

Le mode d'affichage à l'écran peut se régler sur Wide (large), Cinema et Normal. (Par défaut : WIDE)

3 Appuyez sur « ou sur « pour sélectionner wide/cinema/normal

WIDE (large)

Les images normales sont agrandies uniformément dans le sens horizontal et occupent tout l'écran.

CINEMA

Les images normales sont agrandies dans le sens horizontal et vertical. Le haut et le bas de l'image sont coupés. Ce mode convient aux images de cinema de taille 16:9.

NORMAL

Image normale (4:3)

Réglage du système du téléviseur

Le système d'émissions TV peut être changé manuellement.

3 Appuyez sur ou sur pour sélectionner composite/s-video. (par défaut: composite)

Le menu de sélection du signal vidéo n'est disponible que dans la source AUX1. AUX1 doit être connecté par un cable Composite ou un cable S-Video. Vous ne pouvez pas connecter les deux cables en même temps. Cela pourrait produire du bruit sur l'écran.

Reportez-vous à la section Connexion du système. (page 28)

Réglage de la commande du système

L'émetteur infrarouge, l'émetteur FM, la fréquence FM, le gradateur et le bip sont régables pour toutes les sources disponibles.

• Une fois ce réglage effectué, toutes les sources sont affectées.

Touches de commande avant

1 Maintenez enfoncée la touche SELECT pendant au moins 2 secondes pour afficher le menu SETUP sur les touches de commande avant. Ou appuyez sur la touche SETUP de la télécommande. 2 Appuyez sur SELECT/SETUP pour passer au menu de réglage SYSTEM à partir du menu de réglage AUDIO&SCREEN.

3 Appuyez sur ou sur pour changer une option.

Réglage de l'émetteur infrarouge

4. Appuyez sur « + » ou sur « - » pour sélectionner A/B/OFF. (Par défaut : A)

Réglage du modulateur FM

4 Appuyez sur « + » ou sur « - » pour sélectionner la région des radios FM (OFF/USA/EUR/JPN). (Par défaut : OFF)

Réglage de la fréquence FM

Appuyez sur « + » ou sur « - » pour sélectionner les fréquences de radios FM désirées entre 88,1 MHz et 92,1 MHz pour les États-Unis et l'Europe, et entre 88,1 MHz et 90,0 MHz pour le Japon. (Par défaut : 89,1 MHz)

• Le palier de fréquence est de 0,2 MHz pour les États-Unis et de 0,1 MHz pour l'Europe et le Japon.

Réglage du gradateur

4 Appuyez sur ou sur pour sélectionner AUTO/LOW/HIGH. (Par défaut: AUTO)

AUTO règle automatiquement la luminosité du rétroéclairage de l'écran LCD en détectant la lumière ambianté à partir du capteur de luminance.

Réglage du niveau bas du gradateur

4. Appuyez sur «+» ou sur «-» pour sélectionner le niveau faible du gradateur entre 0 (min.) et 15 (max.). 15 (max.) est le niveau de luminosité équivalent à HIGH (fort) sur le menu du gradateur.

Réglage du bip

4. Appuyez sur ou sur pour activer (on) ou désactiver (off) le bip. (Par défaut : ON)

Réglage de la lecture automatique de DVD

4 Appuyez sur ou sur pour sélectionner NORMAL/AUTO/SKIP.

NORMAL: Reste sur le menu jusqu'à la saisie de l'utilisateur.

AUTO: Lit le film après 6 secondes sur le menu.

SKIP: Lit le film immédiatement. Saute les bande-annonces et le menu.

• Ce réglage est uniquement disponible avant l'insertion d'un disque, ou en mode d'arrêt.
• Pour activer le mode SKIP, le disque doit être éjecté puis rechargé après le réglage. (Remarque : le mode SKIP ne peut être activé lorsqu'un disque est inséré ou rechargé pendant que le logo Alpine est affiché à l'écran.)
• Cette fonction n'est pas disponible pour certains disques.

Réinitialisation des paramètres d'usine par défaut

4 Appuyez sur la touche ENTER, le système passe aux paramètres système d'usine par défaut. Les réglages comprennent l'image, l'EQ visuel et le mode d'affichage qui sont également réinitialisés. Les valeurs de configuration du DVD ne sont pas affectées.

Configuration du lecteur

MENU et DVD SETUP sont sur la même touche.

Suivez les étapes 1 à 4 pour sélectionner l'un des modes SETUP (configuration) à modifier. Reportez-vous à la section correspondante pour plus d'informations sur l'option de configuration (SETUP) sélectionnée.

Fonctionnement du SETUP

Vous pouvez effectuer une opération de configuration lorsque la lecture du disque est arrêtée (STOP), ou lorsqu'aucun disque n'est inséré.

1 Maintenez la touche SETUP enfoncée pendant au moins 2 secondes.

Le menu SETUP s'affiche.

2 Appuyez sur ou sur pour sélectionner l'option de configuration désirée, puis appuyez sur ENT.

Options de configuration : SYSTEM SETUP / DVD CONTENTSSETUP / CD CONTENTS SETUP / AUDIO SETUP

3 Sélectionnez les options ou les paramètres de configuration que vous pouvez changer dans le réglage sélectionné en appuyant sur △, ▽, ▷, et appuyez sur ENT.

Options de configuration

Après le paramétrage, maintenez la touche SETUP enfoncée pendant au moins 2 secondes.

Enregistrez la configuration pour quitter le mode configuration.

Configuration des paramètres du DVD

• Lorsque vous changez des paramètres, les anciens paramètres sont remplacés. Notez les réglages en cours avant de les modifier. Les réglages ne sont pas effacés, même lorsque la batterie du véhicule est débranchée.

Choix de la langue

Vous pouvez régler la langue audio, la langue des sous-titres et celle des menus en fonction de vos préférences.

Dès que la langue est réglée, elle est utilisée par défaut. Cette fonction s'avère pratique pour écouter toujours en anglais. (Tous les disques ne permettent pas de changer la langue par défaut. Dans ce cas, la langue est celle définie par défaut en usine.)

Option de configuration :

LANGUAGE AUDIO/SUBTITLE/MENU

AUDIO :

Configure la langue de la piste audio.

SUBTITLE:

configure la langue des sous-titres affichés à l'écran.

MENU:

configure la langue utilisée pour les menus (titres de menu, etc.).

Paramètres de configuration :

AUTO ^+1 (Initial setting) / OFF ^+2 (SUBTITLE only) / ENGLISH / FRENCH / JAPANESE / ITALIAN / GERMAN / SWEDISH / SPANISH / CHINESE / OTHERS ^+3

*1 AUTO :

Le disque est lu avec la langue d'audio ou la langue de sous-titres définie comme prioritaire pour le disque.

*2 OFF :

Les sous-titres ne sont pas affichés. (SUBTITLE only)

*3 OTHERS :

choisissez cette option pour le disque dans une langue différente de celles affichées. Appuyez sur ENT, puis utilisez les touches numériques (« 0 » à « 9 ») pour saisir le code à 4 chiffres de la langue. Appuyez ensuite sur ENT à nouveau. Pour plus d'informations sur les codes de langues, consultez la « Nombre des codes de langue » (page 29).

• Si vous changez le paramètre de langue lorsque le disque est inséré, le réglage se fait au moyen de l'une des opérations suivantes.
• Ejectez le disque.
• Mettez l'appareil hors tension.
• Choisissez la source sur l'unité centrale.
• Pour modifier temporairement la langue du disque en cours, utilisez le menu DVD ou procedede comme décrit à la section « Changement de piste audio » (page 15).
• Si le disque n'inclut pas la langue sélectionnée, la langue par défaut du disque est sélectionnée.
• Langues définies au départ de l'usine : Langue audio : AUTO

Langue des sous-titres : AUTO

Langues des menus : AUTO

• Appuyez sur RETURN pour revenir à l'affichage précédent.

Configuration du code de pays

Réglez le code de pays pour lequel vous souhaitez configurer le niveau d'accès (verrouillage parental)

Option de configuration : parental password country code

Paramètres de configuration : AUTO / OTHERS

AUTO : le code du pays mémorisé dans le disque est paramétré. OTHERS : désirez cette option si le code du pays désiré est entre.

Pour changer le code du pays :

Utilisez le clavier numérique (« 0 » à « 9 ») pour entrer le code à 4 chiffres du pays, puis appuyez sur ENT.

Exemple : Allemagne « 6869 » est saisi.

Code PAYS 6869

• Si le code saisi est erroné, le message « CODE ERROR » s'affiche et l'appareil revient à l'écran de configuration.
• Pour plus d'informations sur les codes des pays, consultez la « Liste des codes de pays » (pages 30 et 31).
• Un seul chiffre s'efface à la fois en appuyant sur CLR. Maintenez la touche CLR enfoncée pendant au moins 2 secondes pour supprimer tous les chiffres.
• Appuyez sur RETURN pour revenir à l'écran précédent.

Réglage du niveau d'accès (verrouillage parental)

Cette fonction sert à limiter la visualisation de films uniquement aux enfants ayant l'âge approprié.

Option de configuration : parental password parental LEVEL

Paramètres de configuration : OFF (Initial setting) / 8~1

1 Utilise le clavier numérique (« 0 » à « 9 ») pour entrer le mot de passe à 4 chiffres, puis appuyez sur ENT.

Les nombres saisis sont affichés sous forme de « ★ »

Le mot de passe par défaut définit au départ de l'usine est le 1111.

L'écran de saisie du niveau de restriction (PARENTAL LEVEL) disparaît.

• Un seul chiffre s'efface à la fois en appuyant sur CLR.
• Maintenez la touche CLR enfoncée pendant au moins 2 secondes pour supprimer tous les chiffres.
• Appuyez sur RETURN pour revenir à l'écran précédent.
• Si le mot de passe est erroné, l'appareil revient à l'écran SETUP.

2 Appuyez sur, ou sur ENT. pour sélectionner le niveau de restriction (8 à 1), puis appuyez sur ENT.

Sélectionnez « OFF » pour désactiver le verrouillage parental ou si vous ne souhaitez pas définir un niveau d'accès.

Plus le chiffre est bas, plus le niveau d'accès est élevé.

• Appuyez sur RETURN pour revenir à l'affichage précédent.

Modification du mot de passe

Si vous voulez changer de mot de passe, sélectionnez « CHANGE PASSWORD », puis entrez le nouveau mot de passe (4 chiffres).

Option de configuration : parental password CHANGE password

Paramètres de configuration : PASSWORD Input

Utilisez le clavier numérique (« 0 » à « 9 ») pour entrer un nouveau mot de passe à 4 chiffres, puis appuyez sur ENT.

• Inscrivez le mot de passe sur une feuille de papier et rangez la feuille au cas où vous l'oublieriez.
• Sur des DVD sans fonction de niveau d'accès, la lecture n'est pas restreinte, même si le niveau d'accès est défini.
• Une fois réglé, ce niveau d'accès est conservé en mémoire jusqu'à sa prochaine modification. Pour permettre la lecture de disques ayant des niveaux d'accès plus élevés ou pour annuler le verrouillage parental, le réglage doit être modifié.
• Tous les DVD ne prennant pas en charge la fonction de verrouillage parental. Si vous n'êtes pas sûr d'un DVD, lisez-le d'abord pour confirmer. Ne laissez pas à portée des jeunes enfants des DVD que vous estimez inadaptés à leur âge.

Conseils

• Modification temporaire du niveau d'accès Certains disques peuvent exiger la modification du niveau d'accès définis dans les réglages par défaut en cours de lecture. Dans ce cas, le message « PARENTAL LEVEL CHANGE OK? » s'affiche à l'écran.
• Pour modifier le niveau d'accès parental, appuyez sur ENT.
• Pour lire le disque sans changer le niveau d'accès parental, appuyez sur ■.

(Si vous appuyez sur ■, la lecture s'effectue au niveau d'accès parental défini lors du « Réglage du niveau d'accès (Verrouillage parental). »)

Lecture directe d'une bande-annonce

Cette fonction saute les avertissements, les précautions, etc. qui s'affichent au début lorsque vous lisez un DVD et va directement à la bande-annonce.

Option de configuration : MAIN STORY

Paramètres de configuration : OFF (Initial setting) / ON

Si vous voulez directement la bande-annonce, choisissez ON.

• La fonction peut ne pas être disponible selon le disque.

Réglage du niveau d'accès (verrouillage parental)

Vous pouvez sélectionner automatiquement les touches affichées sur l'écran de menu supérieur/menu image en réglant la durée (secondes) sans régler manuellement.

Option de configuration : AUTO DVD MENU

Paramètres de configuration : OFF (Initial setting) / SET TIME (1~15 sec)

SET TIME (RéGLAGE DUREE): Réglez la durée désirée (1 à 15 secondes) à l'aide du clavier numérique. Une fois la durée écoulée, les touches sont automatiquement sélectionnées. (Par exemple, si vous réglez sur 8 secondes, appuyez sur 8, puis appuyez sur ENT.)

• Lorsque vous changez des paramètres, les anciens paramètres sont remplacés. Notez les réglages en cours avant de les modifier. Les réglages ne sont pas effacés, même lorsque la batterie du véhicule est débranchée.

Réglage de la couleur d'arrière-plan

Vous pouvez choisir les couleurs d'arrière-plan à partir de 2 types préréglés ou 4 types de couleurs.

Option de configuration : BACK PICTURE

Paramètres de configuration :

Utiliser la procédure décrite ci-dessous pour régler l'écran de sortie en fonction du type de moniteur TV utilisé.

• Sur certains disques, l'image peut ne pas être régler à la taille d'écran sélectionnée. (Pour plus d'informations, reportez-vous aux explications fournies sur l'emballage du disque.)
• Appuyez sur RETURN pour revenir à l'écran précédent.

Sélectionner ce réglage quand l'appareil est connecté à un téléviseur à écran large. Ce réglage est défini au départ de l'usine.

4:3LB (letterbox)

Sélectionner ce réglage lorsque l'appareil est connecté à un moniteur traditionnel (format d'un télévisueur normal). Des bandes noires peuvent apparaître en haut et en bas de l'écran (lors de la lecture d'un film au format au

format 16:9). La largeur de ces bandes varie en fonction du format de l'image d'origine de la version commerciale du film.

4:3PS (pan-scan)

Sélectionner ce réglage lorsquell'appareil est connecté à un moniteur 4:3. L'image occappe la totalité de l'écran TV.

Néanmoins, en raison des différences de format

d'image, certaines parties du film sur les bords gauche et droit de l'image ne sont pas visibles (lors de la lecture d'un film au format 16:9).

Réglage du système du téléviseur

Vous pouvez désirer la méthode de lecture de sortie d'un disque à signaux NTSC ou PAL.

Option de configuration : TV SCREEN TV SYSTEM paramétres de configuration : MANUAL / AUTO CHANGE (initial setting) / AUTO SELECT

AUTO CHANGE: l'image est produite par conversion du disque lu dans le système de signal du moniteur.

AUTO SELECT: produit une image en fonction du signal du disque à. (uniquement lorsqu'un moniteur compatible NTSC/PAL est raccordé.)

• Si vous choisissez CHANGESMENT AUTOMATIQUE, l'image peut apparaitre déterminée par rapport à l'original.

Retour à la configuration initiale

Vous pouvez revenir aux paramètres initialement définis en usine.

Option de configuration : SETUP initializeparamétres de configuration : YES / NO

YES: revient à la configuration initiale.

NO: ne revient pas à la configuration initiale.

Configuration des paramètres du CD

• Lorsque vous changez des paramètres, les anciens paramètres sont remplacés. Notez les réglages en cours avant de les modifier. Les réglages ne sont pas effacés, même lorsque la batterie du véhicule est débranchée.

Lecture de données mp3/divx

Option de configuration : CD PLAY MODE

Paramètres de configuration : CD-DA / COMPRESS (Initial setting)

Cet appareil peut lire des CD contenant des données de CD et de MP3/DivX® (créées au format CD (CD Extra) amélioré).

CD-DA: seules des données de CD peuvent être lues.

COMPRESS: seules des données de MP3/DivX sont lisibles.

Configuration de données de lecture de compression

Si un disque contient des fichiers de compression vidéo et audio, vous ne pouvez régler la lecture que sur vidéo ou audio.

Option de configuration : COMPRESS PLAY MODE → PRIORITY MODE

Paramètres de configuration : ALL (Initial setting) / AUDIO ONLY / VIDEO ONLY

ALL (TOUS) : lit les fichiers audio et vidéo dans la série enregistrée.

AUDIO ONLY (AUDIO UNIQUEMENT) : identifie et lit un fichier MP3.

VIDEO ONLY (VIDÉO UNIQUEMENT) : identifie et lit un fichier DivX®/JPEG/ASF.

Configuration de la lecture en simultané

Cette fonction vous permet de lire une image JPEG fixe avec l'audio associé.

Option de configuration : COMPRESS PLAY MODE → COMBINATION MODE

Paramètres de configuration : OFF (Initial setting) / AUDIO WITH JPEG * / JPEG WITH AUDIO *

OFF: la fonction est désactivée. AUDIO WITH JPEG (DISC): lit un fichier audio associé en simultané à un fichier JPEG (écran fixe) à partir du disque.

AUDIO WITH JPEG (FOLDER): lit simultanément un fichier audio associé à un fichier JPEG (écran fixe) dans un dossier.

Paramètres de configuration :

• AUDIO WITH JPEG → NORMAL / RANDOM
• JPEG WITH AUDIO → NORMAL / RANDOM

NORMAL : lit dans l'ordre des pistes du disque.

RANDOM (ALEATOIRE) : lit le disque dans un ordre aléatoire.

Configuration de la durée pour la lecture d'images fixes

Si vous réglez la durée de la lecture pour image fixe (fichier JPEG), les images sont lues en continu (diaporama).

Option de configuration : COMPRESS PLAY MODE → JPEG STILL MODE

Paramètres de configuration : MANUAL / SET TIME (1~120 sec) (The initial setting is 5 sec)

MANUAL (MANUEL) : effectue la lecture avec image fixe. Appuyez sur ou sur pour passer au fichier JPEG suivant ou revenir au fichier JPEG précédent.

SET TIME (RéGLAGE DUREE) : à l'aide du clavier numérique, vous pouvez régler la durée de lecture entre 1 et 20 secondes (lecture en diaporama).

Paramétrage de l'affichage

Les conditions d'utilisation du disque décrites à la section « Affichage de l'état du disque » (page 16) sont affichées sur l'écran ou en haut de l'image pendant la lecture. (sauf video DVD)

Option de configuration : AUTO display paramètres de configuration : OFF / on (initial setting)

OFF : l'état d'utilisation n'est pas affiché.

ON : lors de la lecture d'un disque, l'état d'utilisation du disque à dire est décrit est affiché sur le papier peint ou en haut de l'image.

(Lors de la lecture de disques DivX®, JPEG ou ASF, l'état du disque est affiché pendant 3 secondes.)

Configuration pour vidéo divx sur demande

Affiche le code d'inscription et la version d'assistance du DivX.

Option de configuration : REGISTRATION CODE

• Sélectionnez « RETOUR » sur l'écran de configuration d'inscription pour revenir à l'affichage précédent.

DivX® est un format vidéo numérique créé par DivX, Inc.

Il s'agit d'un appareil officiel DivX certifié qui lit les vidéos DivX.

Visitez www.divx.com si vous souhaitez davantage d'informations et des outils logiciels pour convertir vos fichiers en vidéos DivX.

DivX®, DivX Certified® et les logos associés sont des marques déposées de DivX, Inc. et sont utilisés sous licence.

Cette unité peut lire les disques CD-R/CD-RW/DVD-R/DVD-RW/DVD+R/DVD+RW enregistrés en mode DivX® avec l'extension de fichier « avi » ou « divx »

Ce dispositif DivX Certified® doit être enregistré pour pouvoir lire le contenu d'un DivX Video à la demande (VOD).

Pour générer le code d'enregistrement, repérez la section DivX VOD dans le menu « CONFIGURATION DU CONTENU DES CD ». (voir les détails dans la section ci-dessus)

Allez sur vod.divx.com avec ce code pour terminer le processus d'enregistrement et en savoir plus sur DivX VOD.

Récepteurs de casque

1) Capteurs infrarouge ; reçoivent le signal de l'émetteur. 2) Couvercle de batterie 3) Commande de volume 4) Interrupteur 5) DEL d'alimentation

Fonctionnement

Veuillez lire attentivement pour éviter d'endommager le casque ou vos oreilles :

AVERTISSEMENT: Avant d'allumer l'appareil, retirez le casque et réduisez le volume au plus bas.

1) Assurez-vous que les piles soient correctement installées dans le casque. 2) Réduisez complètement le volume du casque avant de le placer sur les oreilles et d'allumer l'appareil. 3) Allumez le casque et regalez le volume à un niveau comfortable (vous pouvez augmenter le volume de la source audio si nécessaire).

Installation des piles

Placez deux piles AAA dans le compartiment pour piles du casque, en vous assurant que leur polarité est correcte.

Avant d'installer ou de raccorder l'appareil, lisez attentivement les informations ci-dessous, ainsi que les pages 3 et 4 de ce manuel pour savoir comment utiliser correctement l'appareil.

Effectuer correctement les raccordements.

Il y a risque de blessures ou de dommages à l'appareil.

À utiliser uniquement sur des voitures à MASSE négative de 12 VOLTS.

(Vérifiez auprès de votre concessionnaire si vous n'en êtes pas certain.) Il y a risque d'incendie, etc.

Avant d'efectuer tout raccordement, debrancher le cable de la BORNE négative de la batterie.

Il y a risque de choc électrique ou de blessure par courts-circuits.

NE PAS Coincer les câbles avec des objects voisins.

Positionnez les câbles conformément au manuel de manière à éviter toute obstruction en cours de conduite. Les câbles gênant les mouvements ou pendants à des endroits tels que le volant, le levier de vitesse, les pédales de frein, etc. peuvent être extrêmement dangereux.

NE PAS dénuder les câbles électriques.

N'enlevez jamais la gaine isolante pour alimenter un autre appareil. Il y a risque de dépassement de l'intensité de courant admissible et, par conséquence, d'accident ou de choc électrique.

NE PAS endommager des conduites ou des câbles LORS du perçage des TROUS.

Lors du perçage des trous dans le châssis en vue de l'installation, veillez à ne pas entrer en contact, endommager ni obstruer des conduites, des tuyaux à carburant, des réservoirs ou des fils électriques. Le non-respect de cette précaution pourrait provoquer un incendie.

De direction pour des MISES à la MASSE.

Les boulons et les écrous utilisés pour les circuits de freinage et de direction (ou de tout système de sécurité) ou les réservoirs ne doivent JAMAIS être utilisés pour l'installation ou la liaison à la masse. L'utilisation de ces organes peut désactiver le système de contrôle du véhicule et causer un incendie, etc.

GARDER Les PETITS objects TELS que les PILES hors de portée des enfants.

Leur ingestion pourrait entraîner de graves blessures. En cas d'ingestion, consultez immédiatement un médecin.

NE PAS installer l'appareil à des endroits susceptibles d'entraver la conduite du véhicule, COMME le VOLANT ou le LEVIER de vitesses.

La vue vers l'avant pourrait être obstruée ou les mouvements gênés, etc., et provoquer un accident grave.

FAIRE installer l'appareil et les câbles par des experts.

Le câblage et l'installation de cet appareil requièrent des compétences techniques et de l'expérience. Afin de garantir la sécurité, faites installer cet appareil par le distributeur qui vous l'a vendu.

Utiliser les accessoires spécifiés et les installer correctement.

Assurez-vous de n'utiliser que les accessoires spécifiés. L'utilisation d'autres pièces que celles spécifiées risquerait d'endommager l'appareil au niveau interne ou de rendre son installation non sécurisée. Les pièces utilisées risqueraient de se desserrer et de provoquer des dommages ou un dysfonctionnement de l'appareil.

Disposer le câblage de manière à ce QUIL NE soit PAS ondulé ou COINCE par une arête metallique coupante.

Faites cheminer les câbles à l'écart des pièces mobiles (comme les rails de siège) et des arêtes acérées ou pointues. Cela permettra d'éviter de coincer et d'endomager les câbles. Si un câble doit passer par un orifice dans du métal, utilisez un passe-câble en caoutchouc pour éviter que la gaine isolante ne soit endommagée par le rebord métallique de l'orifice.

NE PAS installer dans des endroits très humides ou poussiéreux.

Évitez d'installer l'appareil à des endroits soumis à une forte humidité ou à une forte quantité de poussière. La pénétration d'humidité ou de poussière à l'intérieur de cet appareil risquerait de provoquer un dysfonctionnement.

Précautions

• Veillez à débrancher le cable de la borne (-) de la batterie avant d'installer votre appareil. Les risques de dommages causés par un court-circuit seront ainsi réduits.
• Veillez à raccorder les fils à codes couleur selon le schéma. De mauvais raccordements pourrait entrainer un mauvais fonctionnement de l'appareil ou endommager le système électrique du véhicule.
• Lorsque vous raccordez les fils au système électrique du véhicule, faites attention aux composants installés en usine (comme l'ordinateur de bord). N'essayez pas d'alimenter l'appareil en le raccordant aux fils de ces appareils. Lorsque vous raccordez l'appareil au boîtier de fusibles, assurez-vous que le fusible pour le circuit prévu de l'appareil possède l'ampérage correct. Autrement, l'appareil et/ou le véhicule pourrait être endommagés. En cas de doute, consultez votre revendeur ALPINE. L'appareil utilise des prises fémelles de type RCA pour le raccordement à d'autres appareils (par ex. un amplificateur) munis de connecteurs RCA. Vous aurez éventuellement besoin d'un adaptateur pour raccorder d'autres appareils. Le cas échéant, contactez votre revendeur/agréé ALPINE qui vous conseillera.

Important

Notez le numéro de série de l'appareil dans l'espace prévu ci-dessus et conservez-le en permanence. La plaque de numéro de série est située sous l'appareil.

NUMÉRO DE SÉRIE :

DATE D'INSTALLATION :

TECHNICIEN INSTALLATEUR :

LIEU D'ACHAT:

Connecteur d'alimentation

Cet appareil nécessite les raccordements suivants à l'alimentation pour garantir le bon fonctionnement du moniteur.

Jaune	Fil de batterie Raccordez ce fil à la borne positive (+) de la batterie du vehicule.
Rouge	ACC Raccordez ce cable au cable ACC du vehicule. (Commuté 12 V, allumage)
Noir	MASSSE Raccordez ce cable au cable de MASSE du vehicule.
Vert	Porte Raccordez ce fil à la porte du vehicule.

AV Connecteur 1 (AUX1) AV Connecteur 2 (AUX2)

AUX OUT (VIDEO)	Jaune	Connecteur de sortie video Ce connecteur est utilisé en combinaison avec les entrées video d'autres produits video (lecteur audiovisuel ou moniteur LCD)
AUX OUT (AUDIO G)	Blanc (G)	Connecteurs de sortie audio Ces connecteurs sont utilisés en combinaison avec un lecteur ou Moniteur LCD avec connecteurs d'entrée audio.
AUX OUT (AUDIO D)	Rouge (D)
AUX IN 2 (VIDEO)	Jaune	Connecteur d'entrée video Ce connecteur est utilisé en combinaison avec les entrées video d'autres produits video (lecteur audiovisuel ou tuner TV)
AUX IN 2 (AUDIO G)	Blanc (G)	Connecteurs d'entrée audio Ces connecteurs sont utilisés en combinaison avec un lecteur ou un tuner TV avec connecteurs de sortie audio.
AUX IN 2 (AUDIO D)	Rouge (D)
REMO OUT (AUX 2)	Blanc/Marron	Télécommande sortie 2 Correspond à AUX 2. Pour commander un lecteur DVD ALPINE, un tunerTV ou DVD-HU, raccordez à chaque REMOTE IN.

Fil de plafonnier

Le fil du plafonnier raccorde le plafonnier intégré au cable de

l'interrupteur de plafonnier du véhicule.

Le commutateur de changement de polarité est situé sur la surface supérieure qui se monte dans la garniture du pavillon.

La polarité de la porte dépend du type de véhicule. La polarité peut être modifiée par le commutateur de « polarité SW de porte ». (Par défaut : Système commuté négatif)

Polarité + : lorsque la porte s'ouvre, le signal de porte est en 12 V

Polarité - : lorsque la porte s'ouvre, le signal de porte est MASSE

appareil

Tuner TV ALPINE

Poste multimédia ALPINE

Camcorder Écran du pavillon intégré PKG-2100P pour DVD Lorsque le port pour yeux et AUX2 sont connectés en même temps, le port pour yeux est prioritaire.

Game Player

Liste des codes de langue

(Pour plus de détails, voir page 21.)

Abréviation	Code	Langue	Abréviation	Code	Langue	Abréviation	Code	Langue
AA	6565	Afar	IE	7369	Interlingue	RN	8278	Kirundi
AB	6566	Abkhazian	IK	7375	Inupiak	RO	8279	Romanian
AF	6570	Afrikaans	IN	7378	Indonesian	RU	8285	Russian
AM	6577	Amharic	IS	7383	Icelandic	RW	8287	Kinyarwanda
AR	6582	Arabic	IT	7384	Italian	SA	8365	Sanskrit
AS	6583	Assamese	IW	7387	Hebrew	SD	8368	Sindhi
AY	6589	Aymara	JA	7465	Japanese	SG	8371	Sangho
AZ	6590	Azerbaijani	JI	7473	Yiddish	SH	8372	Serbo-Croatian
BA	6665	Bashkir	JW	7487	Javanese	SI	8373	Singhalese
BE	6669	Byelorussian	KA	7565	Georgian	SK	8375	Slovak
BG	6671	Bulgarian	KK	7575	Kazakh	SL	8376	Slovenian
BH	6672	Bihari	KL	7576	Greenlandic	SM	8377	Samoan
BI	6673	Bislama	KM	7577	Cambodian	SN	8378	Shona
BN	6678	Bengali, Bangla	KN	7578	Kannada	SO	8379	Somali
BO	6679	Tibetan	KO	7579	Korean	SQ	8381	Albanian
BR	6682	Breton	KS	7583	98145.451	SR	8382	Serbian
CA	6765	Catalan	KU	7585	Kurdish	SS	8383	Siswati
CO	6779	Corsican	KY	7589	Kirghiz	ST	8384	Sesotho
CS	6783	Czech	LA	7665	Latin	SU	8385	Sundanese
CY	6789	Welsh	LN	7678	Lingala	SV	8386	Swedish
DA	6865	Danish	LO	7679	Laothian	SW	8387	Swahili
DE	6869	German	LT	7684	Lithuanian	TA	8465	Tamil
DZ	6890	Bhutani	LV	7686	Latvian, Lettish	TE	8469	Telugu
EL	6976	Greek	MG	7771	Malagasy	TG	8471	Tajik
EN	6978	English	MI	7773	Maori	TH	8472	Thai
EO	6979	Esperanto	MK	7775	Macedonian	TI	8473	Tigrinya
ES	6983	Spanish	ML	7776	Malayalam	TK	8475	Turkmen
ET	6984	Estonian	MN	7778	Mongolian	TL	8476	Tagalog
EU	6985	Basque	MO	7779	Moldavian	TN	8478	Setswana
FA	7065	Persian	MR	7782	Marathi	TO	8479	Tonga
FI	7073	Finnish	MS	7783	Malay	TR	8482	Turkish
FJ	7074	Fiji	MT	7784	Maltese	TS	8483	Tsonga
FO	7079	Faroese	MY	7789	Burmese	TT	8484	Tatar
FR	7082	French	NA	7865	Nauru	TW	8487	Twi
FY	7089	Frisian	NE	7869	Nepali	UK	8575	Ukrainian
GA	7165	Irish	NL	7876	Dutch	UR	8582	Urdu
GD	7168	Scotts Gaelic	NO	7879	Norwegian	UZ	8590	Uzbek
GL	7176	Galician	OC	7967	Occitan	VI	8673	Vietnamese
GN	7178	Guarani	OM	7977	(Afan) Oromo	VO	8679	Volapuk
GU	7185	Gujarati	OR	7982	Oriya	WO	8779	Wolof
HA	7265	Hausa	PA	8065	Punjabi	XH	8872	Xhosa
HI	7273	Hindi	PL	8076	Polish	YO	8979	Yoruba
HR	7282	Croatian	PS	8083	Pashto, Pushto	ZH	9072	Chinese
HU	7285	Hungarian	PT	8084	Portuguese	ZU	9085	Zulu
HY	7289	Armenian	QU	8185	Quechua
IA	7365	Interlingua	RM	8277	Rhaeto-Romance

(Pour plus de détails, voir page 22.)

Abréviation	Code	Pays	Abréviation	Code	Pays	Abréviation	Code	Pays
AD	6568	Andorra	DM	6877	Dominica	KI	7573	Kiribati
AE	6569	United Arab Emirates	DO	6879	Dominican Republic	KM	7577	Comoros
AF	6570	Afghanistan	DZ	6890	Algeria	KN	7578	Saint Kitts and Nevis
AG	6571	Antigua and Barbuda	EC	6967	Ecuador	KP	7580	Korea, Democratic People's Republic of
AI	6573	Anguilla	EE	6969	Estonia
AL	6576	Albania	EG	6971	Egypt	KR	7582	Korea, Republic of
AM	6577	Armenia	EH	6972	Western Sahara	KW	7587	Kuwait
AN	6578	Netherlands Antilles	ER	6982	Eritrea	KY	7589	Cayman Islands
AO	6579	Angola	ES	6983	Spain	KZ	7590	Kazakhstan
AQ	6581	Antarctica	ET	6984	Ethiopia	LA	7665	Lao People's Democratic Republic
AR	6582	Argentina	FI	7073	Finland
AS	6583	American Samoa	FJ	7074	Fiji	LB	7666	Lebanon
AT	6584	Austria	FK	7075	Falkland Islands	LC	7667	Saint Lucia
AU	6585	Australia	FM	7077	Micronesia, Federated States of	LI	7673	Liechtenstein
AW	6587	Aruba				LK	7675	Sri Lanka
AZ	6590	Azerbaijan	FO	7079	Faroe Islands	LR	7682	Liberia
BA	6665	Bosnia and Herzegovina	FR	7082	France	LS	7683	Lesotho
			GA	7165	Gabon	LT	7684	Lithuania
BB	6666	Barbados	GB	7166	United Kingdom	LU	7685	Luxembourg
BD	6668	Bangladesh	GD	7168	Grenada	LV	7686	Latvia
BE	6669	Belgium	GE	7169	Georgia	LY	7689	Libyan Arab Jamahiriya
BF	6670	Burkina Faso	GF	7170	French Guiana	MA	7765	Morocco
BG	6671	Bulgaria	GH	7172	Ghana	MC	7767	Monaco
BH	6672	Bahrain	GI	7173	Gibraltar	MD	7768	Moldova, Republic of
BI	6673	Burundi	GL	7176	Greenland	MG	7771	Madagascar
BJ	6674	Benin	GM	7177	Gambia	MH	7772	Marshall Islands
BM	6677	Bermuda	GN	7178	Guinea	MK	7775	Macedonia, The former Yugoslav Republic of
BN	6678	Brunei Darussalam	GP	7180	Guadeloupe
BO	6679	Bolivia	GQ	7181	Equatorial Guinea	ML	7776	Mali
BR	6682	Brazil	GR	7182	Greece	MM	7777	Myanmar
BS	6683	Bahamas	GS	7183	South Georgia and the South Sandwich Islands	MN	7778	Mongolia
BT	6684	Bhutan				MO	7779	Macau
BV	6686	Bouvet Island	GT	7184	Guatemala	MP	7780	Northern Mariana Islands
BW	6687	Botswana	GU	7185	Guam
BY	6689	Belarus	GW	7187	Guinea-Bissau	MQ	7781	Martinique
BZ	6690	Belize	GY	7189	Guyana	MR	7782	Mauritania
CA	6765	Canada	HK	7275	Hong Kong	MS	7783	Montserrat
CC	6767	Cocos (Keeling) Islands	HM	7277	Heard Island and McDonald Islands	MT	7784	Malta
CD	6768	Congo, the Democratic Republic of the Congo, the Democratic Republic of the Congo	HN	7278	Honduras	MU	7785	Mauritius
						MV	7786	Maldives
CF	6770	Central African Republic	HR	7282	Croatia	MW	7787	Malawi
CG	6771	Congo	HT	7284	Haiti	MX	7788	Mexico
CH	6772	Switzerland	HU	7285	Hungary	MY	7789	Malaysia
CI	6773	Cote d'Ivoire	ID	7368	Indonesia	MZ	7790	Mozambique
CK	6775	Cook Islands	IE	7369	Ireland	NA	7865	Namibia
CL	6776	Chile	IL	7376	Israel	NC	7867	New Caledonia
CM	6777	Cameroon	IN	7378	India	NE	7869	Niger
CN	6778	China	IO	7379	British Indian Ocean Territory	NF	7870	Norfolk Island
CO	6779	Colombia	IQ	7381	Iraq	NG	7871	Nigeria
CR	6782	Costa Rica	IR	7382	Iran, Islamic Republic of	NI	7873	Nicaragua
CU	6785	Cuba	IS	7383	Iceland	NL	7876	Netherlands
CV	6786	Cape Verde	IT	7384	Italy	NO	7879	Norway
CX	6788	Christmas Island	JM	7477	Jamaica	NP	7880	Nepal
CY	6789	Cyprus	JO	7479	Jordan	NR	7882	Nauru
CZ	6790	Czech Republic	JP	7480	Japan	NU	7885	Niue
DE	6869	Germany	KE	7569	Kenya	NZ	7890	New Zealand
DJ	6874	Djibouti	KG	7571	Kyrgyzstan	OM	7977	Oman
DK	6875	Denmark	KH	7572	Cambodia
PA	8065	Panama	SJ	8374	Svalbard and Jan Mayen	TW	8487	Taiwan, Province of China
PE	8069	Peru
PF	8070	French Polynesia	SK	8375	Slovakia	TZ	8490	Tanzania, United Republic of
PG	8071	Papua New Guinea	SL	8376	Sierra Leone	UA	8565	Ukraine
PH	8072	Philippines	SM	8377	San Marino	UG	8571	Uganda
PK	8075	Pakistan	SN	8378	Senegal	UM	8577	United States Minor Outlying Islands
PL	8076	Poland	SO	8379	Somalia
PM	8077	Saint Pierre and Miquelon	SR	8382	Suriname	US	8583	United States
			ST	8384	Sao Tome and Principe	UY	8589	Uruguay
PN	8078	Pitcairn	SV	8386	El Salvador	UZ	8590	Uzbekistan
PR	8082	Puerto Rico	SY	8389	Syrian Arab Republic	VA	8665	Holy See (Vatican City State)
PT	8084	Portugal	SZ	8390	Swaziland	VC	8667	Saint Vincent and the Grenadines
PW	8087	Palau	TC	8467	Turks and Caicos Islands	VE	8669	Venezuela
PY	8089	Paraguay	TD	8468	Chad	VG	8671	Virgin Island, British
QA	8165	Qatar	TF	8470	French Southern Ter- ritories	VI	8673	Virgin Islands, U.S
RE	8269	Reunion				VN	8678	Viet Nam
RO	8279	Romania	TG	8471	Togo	VU	8685	Vanuatu
RU	8285	Russian Federation	TH	8472	Thailand	WF	8770	Wallis and Futuna
RW	8287	Rwanda	TJ	8474	Tajikistan	WS	8783	Samoa
SA	8365	Saudi Arabia	TK	8475	Tokelau	YE	8969	Yemen
SB	8366	Solomon Islands	TM	8477	Turkmenistan	YT	8984	Mayotte
SC	8367	Seychelles	TN	8478	Tunisia	YU	8985	Yugoslavia
SD	8368	Sudan	TO	8479	Tonga	ZA	9065	South Africa
SE	8369	Sweden	TP	8480	East Timor	ZM	9077	Zambia
SG	8371	Singapore	TR	8482	Turkey	ZW	9087	Zimbabwe
SH	8372	Saint Helena	TT	8484	Trinidad and Tobago
SI	8373	Slovenia	TV	8486	Tuvalu

En cas de problème, éteignez l'appareil puis rallumez-le. Si l'appareil ne fonctionne toujours pas normalement, vérifiez les éléments de la liste de contrôle suivante. Ce guide devrait vous aider à repérer tout problème provenant de l'appareil. Sinon, vérifiez les branchements du reste du système ou consultez votre revendeur Alpine/agree.

Fonctions inopérantes ou absence d'affichage

Le contact du véhicule est coupé. - Si l'appareil est raccordé conformément aux instructions, il ne fonctionne pas avec le contact coupé. - Mauvais raccordement des fils d'alimentation. - Vérifiez la connexion des fils d'alimentation. Absence de fusible ou fusible grillé. - Remplacez le fusible du fil de la batterie de l'appareil par un fusible d'ampérage approprié. - La batterie du véhicule est faible. - Vérifiez la tension de la batterie du véhicule.

Le son de lecture du disque n'est pas régulier.

• Condensation d'humidité dans le lecteur de disques.
• Laissez l'humidité s'évaporer (environ 1 heure).

Impossible d'insérer le disque.

• Un disque se trouve déjà dans le lecteur DVD.
• Ejectez le disque et retirez-le. Le disque n'est pas inséré correctement.
• Réinsérez le disque en suivant les instructions de la section « Chargement et éjection de disques »

Avance ou retour rapide impossibles sur le disque.

Le disque est endommagé. - Ejectez le disque et jetez-le ; un disque endommagé dans l'appareil peut endommager le mécanisme.

Sautes de son à la lecture du disque dues à des vibrations.

• Montage incorrect de l'appareil.
• Réinstallez correctement l'appareil. Le disque est très sale.
• Nettoyez le disque. Le disque est rayé.
• Remplacez le disque. La lentille de lecture est sale.
• N'utilisez pas de disque de nettoyage pour lentille disponible dans le commerce.

Contactez votre revendeur ALPINE le plus proche.

Sautes de son à la lecture du disque sans vibration.

• Disque sale ou rayé.
• Nettoyez le disque; tout disque endommagé doit être remplacé.

Lecture de cd-r/cd-rw impossible.

• La session de fermeture (finalisation) n'a pas été effectuée.
• effectuez la finalisation et essayez à nouveau de dire le disque.

Affichage d'erreurs.

Erreur mécanique

• Appuyez sur. Une fois que l'indication d'erreur a disparu, réinsérez le disque. Si la solution mentionnée ci-dessus ne résout pas le problème, consultez le revendeur ALPINE le plus proche.

L'appareil ne fonctionne pas.

• Le moniteur n'est pas allumé.
• Allumez le moniteur.
• Condensation
• Attendez que la condensation disparaisse (1 heure environ).

Absence d'image.

• Le moniteur n'est pas commuté sur le mode que vous pouvez.
• Réglez-le sur le mode souhaité.
• Le cordon du frein de stationnement du moniteur n'est pas connecté.
• Connectez le cordon du frein de stationnement du moniteur et actionnez le frein de stationnement. (Pour plus d'informations, consultez les instructions relatives au moniteur.)
• Le frein de stationnement du moniteur n'est pas serré.
• Connectez le cordon du frein de stationnement du moniteur et actionnez le frein de stationnement. (Pour plus d'informations, consultez les instructions relatives au moniteur.)

La lecture ne démarre pas.

Le disque est chargé dans le mauvais sens. - Vérifiez le disque et insérez-le en orientant vers le haut la face imprimée. Le disque est sale. - Nettoyez le disque. - Vous avez inséré un disque que cet appareil ne peut pas lire. - Vérifiez si le disque peut être lu.

Le verrouillage parental est activé. - Annulez le verrouillage parental ou modifiez le niveau d'accès. Le menu de réglages est affiché. - Appuyez sur SETUP pour désactiver le menu.

L'image n'est pas nette ou présente des parasites.

• Le disque est en avance rapide ou en retard rapide.
• L'image peut être légèrement déformée, mais ceci est normal.
• L'alimentation de la batterie est faible.
• Vérifiez l'alimentation et le câblage de la batterie.

(L'appareil peut ne pas fonctionner correctement si la tension de la batterie est inférieure à 11 volts avec une charge appliquée.)

• Le tube fluorescent du moniteur est usé.
• Remplacez le tube fluorescent du moniteur.

L'image s'arrête parfois.

Le disque est rayé. - Remplacez-le par un disque non rayé.

Aucun affichage de l'image.

• La commande de luminosité est régée sur le minimum.
• Réglez la luminosité.
• Configuration incorrecte du mode.
• Passez au mode correct.
• Vérifiez le raccordement à l'appareil source.
• Vérifiez l'alimentation de l'appareil source.
• Connexion incorrecte ou coupée avec le moniteur ou l'unité d'interface AV.
• Vérifiez la connexion et réparez.

La couleur de l'image est de mauvaise qualité.

• Luminosité/Couleur/Teinte/Contraste/Netteté ne sont pas régés sur les bonnes positions.
• Vérifiez chaque réglage.

Des points ou des lignes/bandes pointillées apparaissent.

• Ils sont dus à des enseignes au néon, des lignes à haute tension, un émetteur CB, aux bougies d'allumage d'un autre véhicule, etc.
• Changez votre véhicule de place.

L'appareil ne fonctionne pas.

• Le moniteur n'est pas allumé.
• Allumez le moniteur.

En raison des améliorations que nous apportons continuellement à nos produits, les caractéristiques techniques et la conception peuvent être modifiées sans avis préalable.

• Erreur du mécanisme.

Appuyez sur et éjectez le disque.

Si le disque ne s'éjecte pas, maintenez la touche enfoncée pendant au moins 3 secondes et éjectez le disque.

Si le disque ne s'éjecte toujours pas, consultez votre revendeur Alpine.

2) Si l'indication d'erreur persiste après l'éjection, appuyez de nouveau sur ▲.

Si l'indication d'erreur ne s'esteint toujours pas après avoir appuyé plusieurs fois, consultez votre revendeur Alpine.

• La température intérieure de la voiture est trop BASSE.
• Augmentez la température intérieure de la voiture jusqu'à la température normale.

• Pas de disque inséré.
• Insérez un disque.
• Un disque est inséré, mais l'indication « NO DISC » s'affiche et l'appareil ne démarre pas la lecture ou éjecte le disque.
• Pour retirer le disque, maintenez la touche enfoncée pendant au moins 3 secondes.

• Utilisation impossible de la télécommande.
• Certaines opérations ne sont pas possibles avec certains disques ou certains modes de lecture. Il ne s'agit pas d'un dysfonctionnement.

• Le disque ne correspond pas au numéro de code de la région.
• Insérez un disque qui correspond au numéro de code de la région.

• Le circuit de protection est activé à température élevée.
• L'indication disparaît quand la température revient dans la plage de fonctionnement.
• Laisser l'appareil éteint (OFF) jusqu'à ce que la température baisse et rallumez-le (ON).

• Erreur du mécanisme.

Appuyez sur et éjectez le disque.

Si le disque ne s'éjecte pas, maintenez la touche enfoncée pendant au moins 3 secondes et éjectez le disque.

Si le disque ne s'éjecte toujours pas, consultez votre revendeur Alpine.

2) Si l'indication d'erreur persiste après l'éjection, appuyez de nouveau sur ▲.

Si l'indication d'erreur ne s'esteint toujours pas après avoir appuyé sur plusieurs fois, consultez votre revendeur Alpine.

Vérifiez les pièces accessoires.

AV Connecteur 1

AV Connecteur 2

Connecteur d'alimentation

Télécommande universelle RUE-4159

Casque sans fil à infrarouge à source unique SHS-N100

Support d'installation*1

Anneau de garniture*2

Vis (pour support d'installation)

Vis (pour anneau de garniture)

Pile AAA

Boîtier de commutation FM

Document

Moniteur de pavillon intégré pour DVD PKG-2100P

Installation du support et de l'anneau de garniture

*1 Le support d'installation permet de stabiliser le moniteur lors de son installation. Pour plus de détails, contactez votre revendeur ALPINE.

Caractéristiques techniques

Système d'affichage vidéo

NTSC/PAL Compatibilité

Écran d'affichage

Taille

10.2"

Largeur

221 mm

Hauteur

132 mm

Format

16:9

Type

Type transparent TN

Système

Affichage à cristaux liquides

Nombre d'éléments

TFT-LCD, Matrice active

(VGA)

Nombre effectif

800(I) x 480(H) x 3

d'éléments

1,152 millions de pixels

Rétroéclairage cathode

99.9% ou plus

Généralités

Tension de fonctionnement

10-16VDC

Consommation

(Généralement: 12 V)

Entrée video

2,35 A (MAX)

Entrée audio

1,60 A (GEN)

Émetteur infrarouge

140 mA (veille)

Modulateur FM

1,0 V p-p 75 Ohm

Température de

2,0 V rms (max)

fonctionnement

CH A : 2,3 MHz / 2,8 MHz

CH B : 3,2 MHz / 3,8 MHz

Largeur

305 mm

Profondeur

305 mm

Hauteur

52mm

Poids

2,27 Kg

Accessions

Poids

1,22 Kg

Attention

ATTENTION - Rayonnement laser quand l'appareil est ouvert, NE PAS REGARDER LE FAISCEAU

(Partie inférieure du lecteur)

*2 L'anneau de garniture permet d'adapter le moniteur à la forme du plafond du véhicule lors de son installation. Pour plus de détails, contactez votre revendeur ALPINE.
