AKZ 211/WH - GUIDE D'INSTALLATION - Four encastrable WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four encastrable
Marque	Whirlpool
Modèle	AKZ 211/WH - Guide d'installation
Dimensions extérieures (H x L x P)	Environ 595 x 595 x 550 mm
Dimensions d'encastrement (H x L x P)	Environ 585 x 560 x 550 mm
Poids	Environ 30 kg
Alimentation électrique	230 V monophasé, 50/60 Hz
Puissance maximale	Environ 2200 W
Câble d'alimentation	H05 RR-F 3 x 1,5 mm² pour 1N+~
Protection requise	Disjoncteur omnipolaire avec distance d'ouverture ≥ 3 mm
Mise à la terre	Obligatoire
Fonctions principales	Cuisson traditionnelle, chaleur tournante, grill
Nettoyage	Nettoyage manuel avec produits non abrasifs
Sécurité	Déconnexion avant intervention, porte isolante, ventilation arrière
Température maximale	Environ 250°C
Classe de protection	Classe I
Pièces détachées	Disponibles auprès du service après-vente Whirlpool
Garantie	2 ans (sous réserve des conditions légales)

FOIRE AUX QUESTIONS - AKZ 211/WH - GUIDE D'INSTALLATION WHIRLPOOL

Quels sont les outils nécessaires pour installer le four encastrable AKZ 211/WH ?

Il est recommandé d'utiliser des gants de protection, un tournevis, et éventuellement des étriers de fixation supplémentaires si le meuble n'est pas solidement fixé au mur.

Puis-je installer le four sous un plan de travail ?

Oui, mais il faut laisser un espace d'au moins 5 mm entre le bord supérieur du four et le bord inférieur du plan de travail pour assurer une ventilation correcte.

Comment brancher électriquement le four ?

Le branchement doit être effectué par un technicien qualifié. Utilisez un câble H05 RR-F 3x1,5 mm² (pour 1N+~) et un dispositif à coupure omnipolaire avec distance d'ouverture ≥ 3 mm. Vérifiez que la tension correspond à celle de la plaque signalétique.

Où se trouve la plaque signalétique du four ?

La plaque signalétique se trouve sur le rebord avant du four, visible lorsque la porte est ouverte.

Quelles sont les dimensions d'encastrement recommandées ?

Les dimensions exactes sont illustrées dans les figures 1, 2 et 3 de la notice. En général, prévoir une hauteur d'environ 585 mm, une largeur de 560 mm et une profondeur de 550 mm.

Le four peut-il être installé dans une demi-colonne ?

Non, les fours sans système de refroidissement (comme ce modèle) ne doivent pas être installés dans une demi-colonne. Se référer à la figure 2 de la notice.

Dois-je fixer le four avec des vis ?

Oui, une fois le four centré dans le meuble, fixez-le définitivement à l'aide des vis fournies. Assurez-vous que les entretoises en plastique (si fournies) sont installées dans les orifices de fixation.

Que faire si le four a été endommagé pendant le transport ?

Après déballage, vérifiez que le four n'est pas endommagé et que la porte ferme correctement. En cas de problème, contactez votre revendeur ou le service après-vente Whirlpool.

Est-il obligatoire de mettre le four à la terre ?

Oui, la mise à la terre est obligatoire aux termes de la loi. L'installateur doit respecter les normes locales en vigueur.

Puis-je utiliser une rallonge ou une prise multiple ?

Non, l'utilisation de prises multiples ou de rallonges est interdite pour des raisons de sécurité. Le four doit être branché directement à la prise secteur.

MODE D'EMPLOI AKZ 211/WH - GUIDE D'INSTALLATION WHIRLPOOL

INSTALLATION DU FOUR À COLONNE/ DEMI-COLONNE

Recommendations

ATTENTION: le four doit impérativement être débranché avant d'effectuer toute intervention d'installation ou d'entretien sur l'appareil.

• L'installation doit être réalisée par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.

• Àprous avoir déballé le four, contrôle que l'appareil n'a pas été endommagé pendant le transport et que la porte ferme parfaitement. En cas de problème, contactez votre revendeur ou le Service Àprous-vente le plus proche.

• Àprous avoir déballé le four, installez-le sur la base en polystyrene de façon à prévenir tout endommagement de l'appareil.

• Pour installer l'appareil, il est conseilé de se munir de gants de protection.

• Ne soulevez jamais le four en agrippant la poignée de la porte. Saisissez-le par les côtes, en prénant prise dans les ouvertures prévues à cet effet.

Préparation du meuble d'encastrement

• Les meubles de cuisine adjacent au four doivent résister à la chaleur (min. 80^ ).

• Procedez au découpage du meuble avant d'y installer l'appareil. Prenez soit d'éliminer tous les copeaux et la scirure de bois qui pourrait entraver le bon fonctionnement de l'appareil.

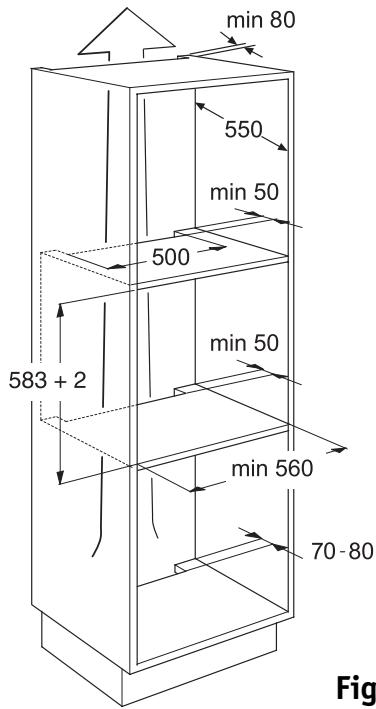

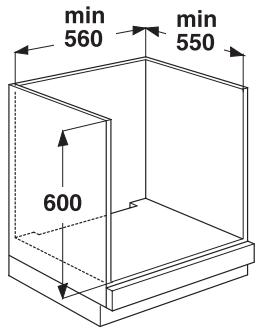

• Les dimensions du four et du meuble sont illustrées dans les figures 1-2-3.

• Pour assurer une ventilation correcte, voirlez à laisser une ouverture à l'arrière de l'appareil, en respectant les dimensions indiquées sur le schéma. Une fois l'installation, terminée, la partie arrêté du four ne doit plus être accessible.

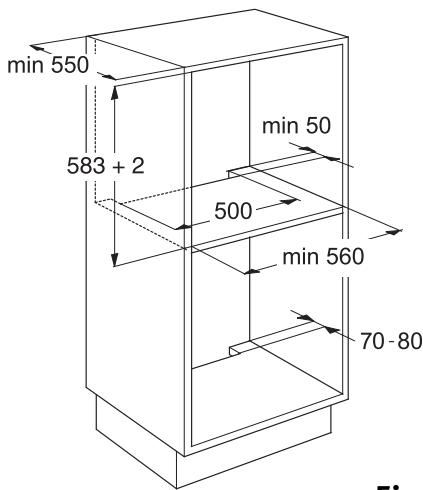

• Les jours non écipés d'un système de refroidissement ne peuvent être installés dans une demi-colonne (fig 2)

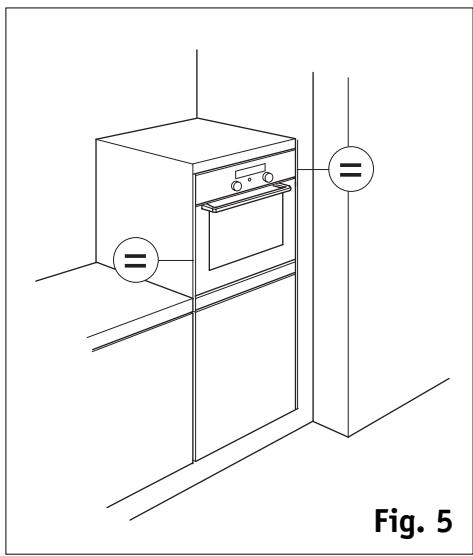

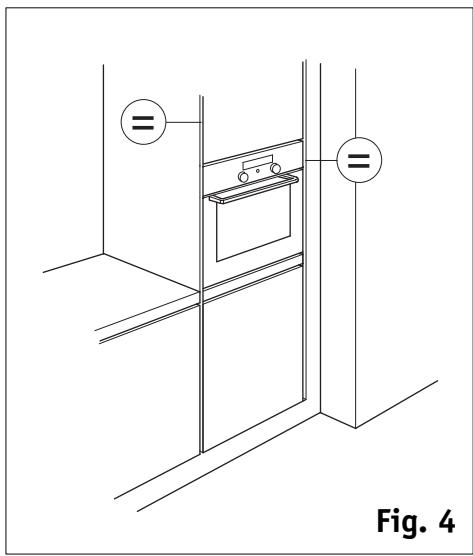

• Installez le four en veillant à ce que les parois du four n'entrent pas directement en contact avec les meubles adjacents (fig. 4-5).

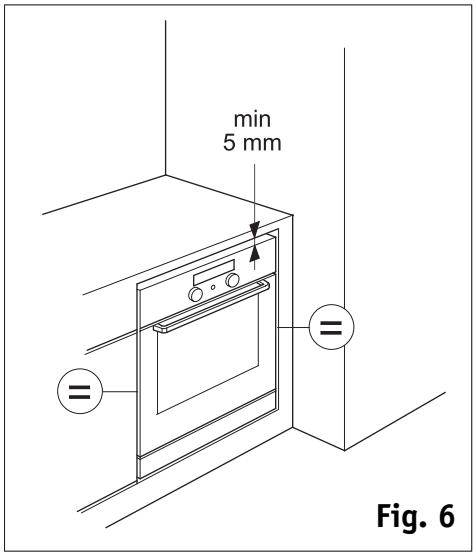

• Pour les jours installés sous un plan de travail, un espace de 5 mm au moins est requis entre le bord supérieur du four et le bord inférieur du plan de travail (fig. 6). Veiliez à ne jamais obstruer cet espace pour ne pas nuir au bon fonctionnement de l'appareil.

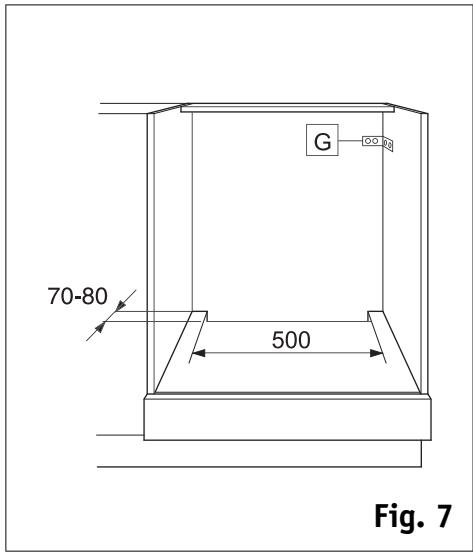

• Si le meuble n'est pas solidement fixé au mur, renforcez le dispositif de fixation à l'aide d'étriers disponibles dans le commerce (G) (fig. 7).

Branchement electrique

La mise à la terre de l'appareil est obligatoire aux termes de la loi.

• Le branchement électrique de l'appareil doit être effectué par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.

L'installateur est responsable du branchement électrique correct de l'appareil et du respect des réglementations locales en viqueur en matière de sécurité.
- Le cordon d'alimentation de l'appareil doit être suffisamment long pour permettre le branchement de l'appareil encastré à la prise du secteur.
- Dans le respect des réglementations en vigueur en matière de sécurité, il est nécessaire d'utiliser, au moment de l'installation, un dispositif à coupure omnipolaire ayant une distance minimum de 3 mm entre les contacts.
- N'utilisez enaucun cas de prises multiples ou de rallonges.
- Une fois l'installation terminée, les composants électriques doivent être inaccessibles.

Branchement du four

• Verifiez que la tension figurant sur la plaque signalétique de l'appareil correspond à celle de votre habitation. La plaque signalétique se trouve sur le rebord avant du four (visible lorsque la porte est ouverte).
• Si le four n'est pas pourvu d'un cordon d'alimentation, procedede la maniere suivante :
• Desserrez les deux vis de fixation du couvercle du serre-fils situé sur la partie inférieure de la couverture arrêté du four.
• Retirez le couvercle pour acceder au serre-fils et introduisez le cordon d'alimentation (voir tableau) à travers l'ouverture située sur le fond du four.
• Raccordez le cordon au serre-fils en serrant les vis à fond et accrochez-le au cablier.
• Réinstallé le couvercle en introduisant les deux ailettes dans leurs logements respectifs et fixeze à l'aide des deux vis.

Tableau des cables d'alimentation

N° des conducteurs	Type de cable
1N+ ➀ ~	H05 RR-F 3 X 1,5 mm2
2+ ➁ ~	H05 RR-F 3 X 1,5 mm2(unesquément pour la Suisse)

Comment fixer le four

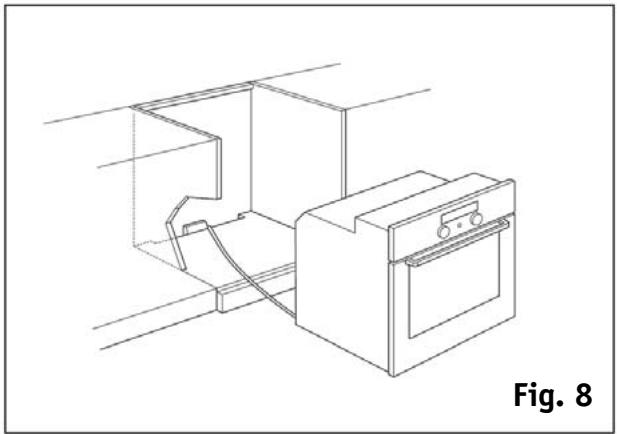

• Soulevez le four en le saississant par les ouvertures laterales et installez-le dans l'encastrement du meuble en veillant à ne pas coincer le cordon d'alimentation (fig. 8).
• Centrez le four à l'intérieur du meuble avant de le fixer définitivement.
• Vérifiez que les entreprises en plastique - si livrées avec l'appareil - sont installées correctement dans les orifices de fixation prévus à cet effet. Procedez ensuite à la fixation définitive du four au meuble à l'aide des vis fournies.

Fig. 1

Fig. 2

Fig. 3
