Volet Roulant - Volet roulant CLABER - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Volet Roulant
Caractéristiques techniques principales	Matériau : Aluminium, Isolation : Oui, Type de motorisation : Électrique
Dimensions approximatives	Largeur : Variable, Hauteur : Variable, Épaisseur : 0,5 cm
Poids	Environ 10 kg (selon dimensions)
Compatibilités	Compatible avec les systèmes de domotique standards
Type de batterie	Non applicable (motorisation électrique)
Tension	230 V
Puissance	50 W
Fonctions principales	Ouverture et fermeture automatique, Programmation horaire, Télécommande
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, Vérification des mécanismes tous les 6 mois
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, Réparabilité facile avec des outils standards
Sécurité	Système anti-pincement, Protection contre les surcharges électriques
Informations générales	Garantie de 2 ans, Installation recommandée par un professionnel

FOIRE AUX QUESTIONS - Volet Roulant CLABER

Comment installer le volet roulant CLABER ?

Pour installer le volet roulant CLABER, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que l'emplacement est approprié et que vous avez tous les outils nécessaires.

Le volet roulant ne s'ouvre pas, que faire ?

Vérifiez d'abord si l'alimentation électrique est correctement connectée. Assurez-vous également qu'il n'y a pas d'obstruction dans le mécanisme du volet.

Comment régler la vitesse d'ouverture et de fermeture ?

La vitesse d'ouverture et de fermeture peut être ajustée via les paramètres du moteur. Consultez le manuel d'utilisation pour des instructions détaillées sur les réglages.

Le volet roulant fait du bruit lorsque je l'utilise, est-ce normal ?

Un léger bruit peut être normal, mais des bruits forts ou inhabituels peuvent indiquer un problème. Vérifiez les fixations et le mécanisme, et contactez le service client si nécessaire.

Comment procéder à l'entretien du volet roulant CLABER ?

Pour entretenir votre volet roulant, nettoyez régulièrement les lames et vérifiez que les mécanismes sont bien lubrifiés. Consultez le manuel pour des recommandations spécifiques.

Puis-je utiliser le volet roulant CLABER à l'extérieur ?

Oui, le volet roulant CLABER est conçu pour une utilisation en extérieur, mais assurez-vous qu'il est installé correctement pour résister aux intempéries.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que la télécommande est chargée et que les piles sont en bon état. Si le problème persiste, essayez de réinitialiser la télécommande selon les instructions du manuel.

Y a-t-il une garantie pour le volet roulant CLABER ?

Oui, le volet roulant CLABER est généralement couvert par une garantie limitée. Veuillez consulter les documents de garantie fournis avec le produit pour plus de détails.

Comment résoudre un problème de télécommande perdue ?

Si vous avez perdu la télécommande, contactez le service client de CLABER pour obtenir des instructions sur l'achat d'une télécommande de remplacement.

Le volet roulant ne se ferme pas complètement, que faire ?

Vérifiez si les réglages de fin de course sont correctement configurés. Si nécessaire, ajustez-les selon les instructions du manuel d'utilisation.

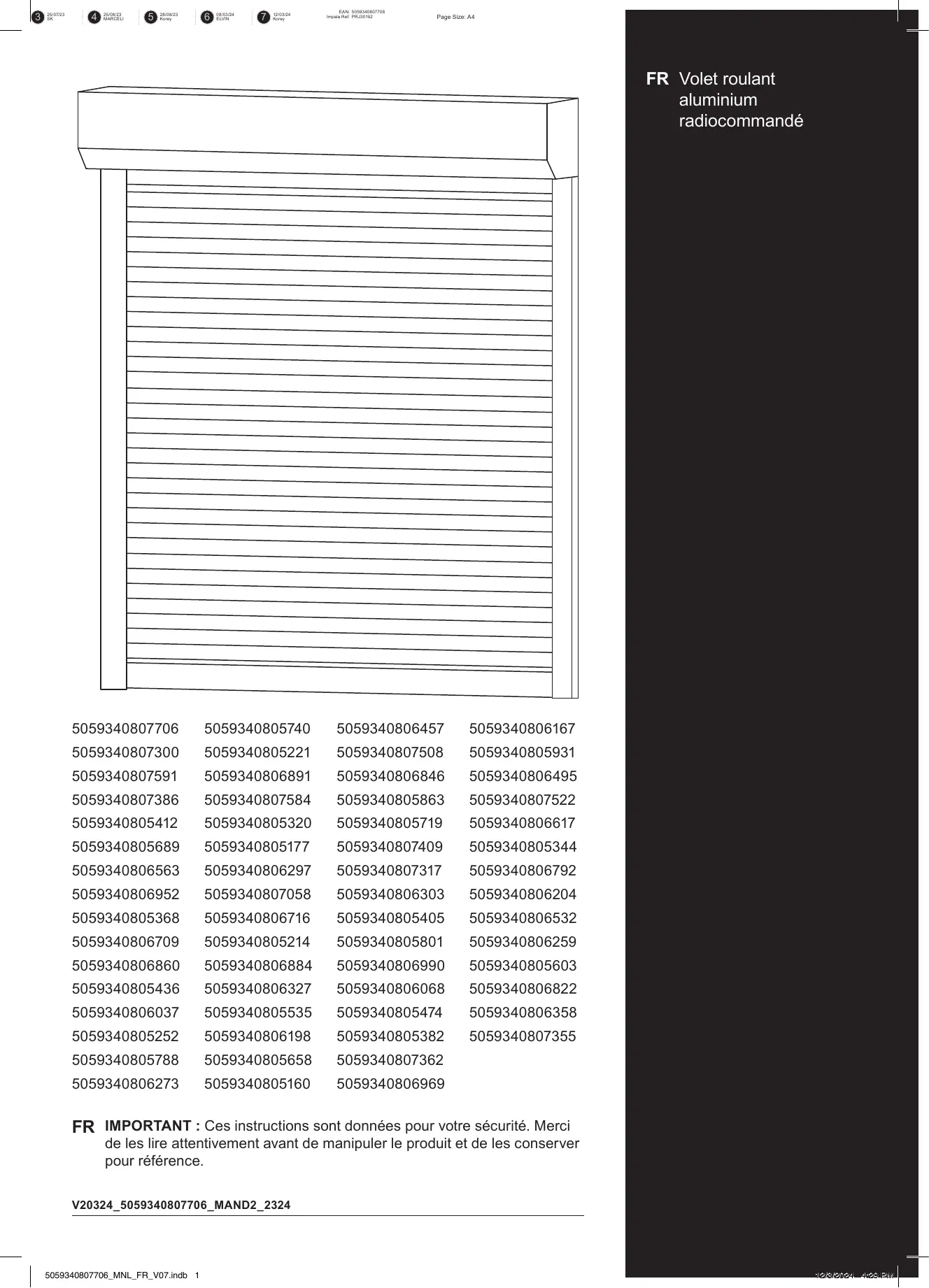

MODE D'EMPLOI Volet Roulant CLABER

FR IMPORTANT : Ces instructions sont données pour votre sécurité. Merci de les lire attentivement avant de manipuler le produit et de les conserver pour référence.

V20324_5059340807706_MAND2_2324

FR Volet roulant aluminium radiocommandé

Table des matières

FR
Description du produit	3
Sécurité	4
Garantie	5

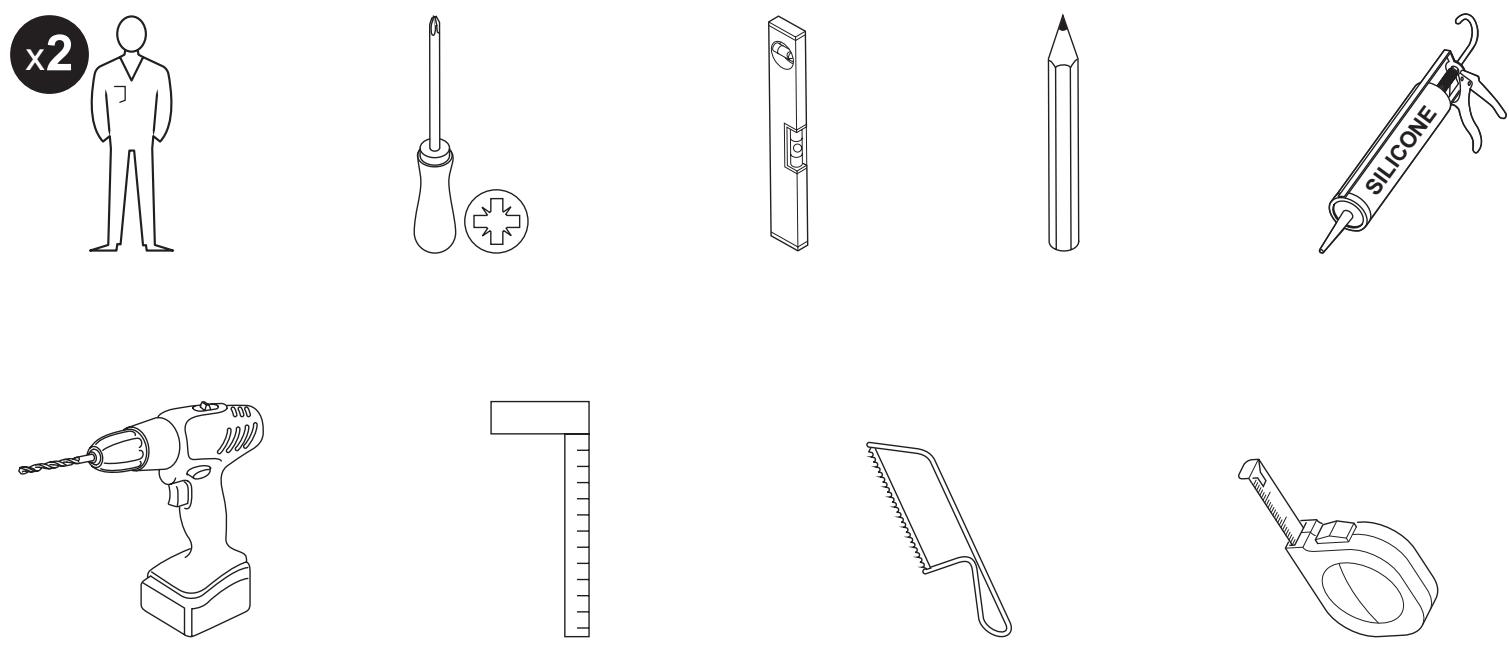

Préparation	6
Montage	7
Fonctions et régles	23

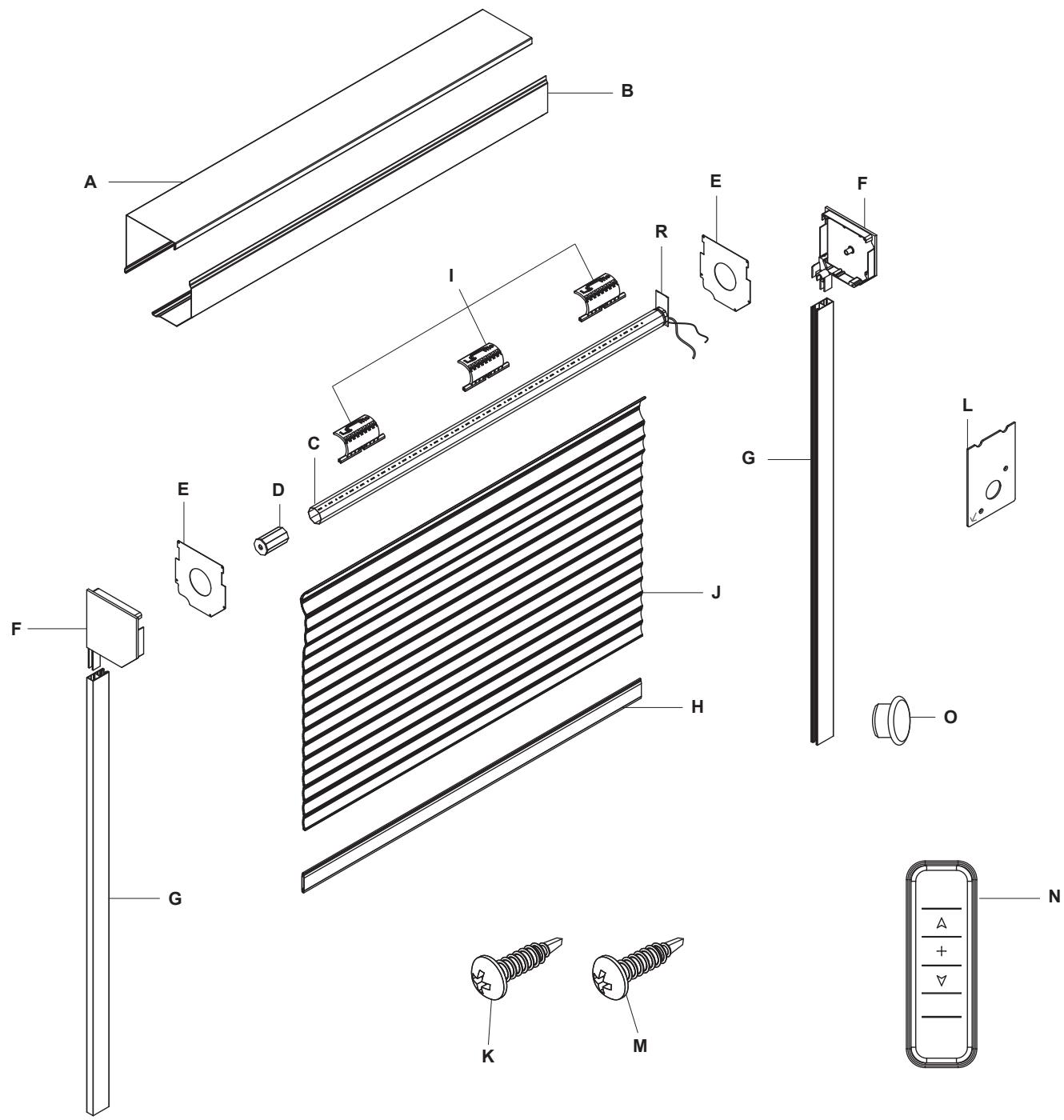

A	Capot supérieur	1 Pcs.
B	Capot frontal	1 Pcs.
C	Tube octogonal	1 Pcs.
D	Embout pivot	1 Pcs.
E	Plaque de protection	2 Pcs.
F	Joue latérale	2 Pcs.
G	Couillesse	2 Pcs.
H	Lame finale	1 Pcs.
I	Attaché-tablier	3 Pcs.
J	Lame (le nombre varie en fonction de la taille)	27-55 Pcs.
K	Vis 3,9 x 13 mm	11 Pcs.
L	Plaque moteur (pour une installation a gauche uniquement)	1 Pcs.
M	Vis 3,9 x 13 mm (à tête colorée)	10 Pcs.
N	Télécommande	1 Pcs.
O	Capuchon plastique (pour la pose 3 uniquement)	10 Pcs.
R	Plaque moteur (pour une installation à droite uniquement, déjà assemblée)	1 Pcs.

Mises en garde importantes de sécurité

• Il est important pour la sécurité des personnes de suivre ces instructions, de les lire attentivement avant la première utilisation et de conserver ce document.
• Tout dommage découlu du non-respect de celles-ci entraîne l'annulation de la garantie.
• Aucune modification de conception ou de configuration de l'équipement ne doit être effectuée sans consultation préalable du fabricant.
• Examiner régulièrement l'installation afin de détecter tout signe d'usure ou d'endommagement des câbles. Ne pas utiliser le volet si une réparation ou un réglage est nécessaire.
• Le câble d'alimentation ne peut pas être remplacé. Si le câble d'alimentation de cet appareil est endommagé, il convient de mettre l'appareil au rebut.
• Ne pas laisser les enfants jouer avec les dispositifs de commande (télécommande). Tenir la télécommande hors de portée des enfants.
• Ne pas faire fonctionner les volets et couper leur alimentation électrique lorsque des opérations d'entretien, telles que nettoyage des vitres ou des volets, réparations sont en cours.
• Le raccordement au réseau électrique (230V-50Hz) doit toujours être réalisé par une personne qualifiée et dûment habilitée pour réaliser des travaux ELECTriques, conformément aux dispositions législatives, réglementaires et/ou normatives en vigueur dans le pays d'installation.
• Suivre toutes les instructions, car le non-respect de celles-ci peut entraîner des blessures graves. Couper l'alimentation avant le raccordement.
• Avant de manoeuvrer le volet roulant électrique, s'assurer que tous les accessoires pouvant entraver le mouvement aient été retirés.
• Surveiller le volet roulant électrique pendant qu'il est en mouvement et éloigner les personnes jusqu'à ce qu'il soit complètement fermé.

Recommandations électriques

• Les installations doivent être réalisées conformément à la norme NF C 15-100 (ou les chapitres équivalents des normes CEI 60364, HD 384 ou DIN VDE 0100), notamment quant à la protection contre les surtensions d'origines atmosphériques (foudre). Rappel : prévoir en amont dans l'installation un dispositif de coupure omnipolaire dont la distance d'ouverture des contacts est de 3 mm minimum.
• Dans le cas où le câble d'alimentation traverse des huisseries métalliques, il doit être protégé par une gaine isolante. Dans le cas d'utilisation du moteur en extérieur, le câble d'alimentation en PVC (VVF) doit être intégré dans un conduit. Veiller à ce qu'aucune contrainte mécanique ne soit appliquée sur les câbles après branchement.
• Si vous utilisez un groupe électrogène, il doit être régulé sans surtension (250V maxi).
• Le nombre de cycles assigné de la motorisation est de 2 cycles. Le nombre de cycles assigné ne doit pas être dépassé dans le cadre d'un fonctionnement normal. Le moteur peut sembler en sécurité thermique, donc s'arrête, lorsque sa température s'élève de façon anormale. Cela peut arriver lorsqu'on réalise plus de 2 montées et descentes consécutives. Le volet reprendra son fonctionnement normal après un certain laps de temps.

Instructions d'utilisation

• La paroi basse du coffre est une trappe de visite destinée à l'entretien et à la révision. C'est pourquoi elle doit toujours être accessible.
• Dans le cas d'une manoeuvre électrique, éviter de faire plus de 2 montées/descentes consécutives, cela mettrait le moteur en sécurité thermique.
• Dans le cas d’un problème de fin de course ouverture ou fermeture, se référer à la partie réglage de fin de course du manuel d’instruction.
• Dans le cas de verrous automatiques, il est nécessaire que toutes les lames du tablier soient tassées pour que les verrous soient efficaces.
• Si le moteur tourne dans le sens opposé de la commande, se référer aux instructions de réglage de télécommande.
• Les moteurs sont équipés de récepteur radio et ne doivent être exclusivement utilisés qu’avec les émetteurs (télécommandes) appropriés.
• En cas de vent violent, votre volet doit être complètement ouvert ou complètement fermé.
• En cas de gel, le volet peut geler et rester bloqué. Ne jamais forcer sur la manœuvre.
• Ne jamais soulever le volet roulant manuellement, cela pourrait le dérégler.
• Surveiller le volet pendant qu'il est en mouvement et éloigner les personnes jusqu'à ce qu'il soit complètement fermé. Veiller à ce qu'aucun obstacle ne bloque la course du volet roulant.
• Prévoir un accès sortie/entrée de l'habitation sans volet roulant électrique (cas de coupure de courant).
• Économie d'énergie : votre volet agit comme un bouclier thermique. Baissez votre volet lorsque vous quittez votre logement pour conserver la chaleur. Faites de même en été pour vous protéger de la chaleur du soleil.

Entretien

L'entretien de votre volet roulant doit se faire régulièrement si celui-ci est dans une région à atmosphère saline et humide. - Cet entretien ne doit pas se faire avec un produit abrasif, solvant ou corrosif. L'entretien courant des profils (coffre, coulisses et lames) consiste à un simple lavage à l'eau claire et un essuyage avec un chiffon doux et absorbant. Ne nettoyer pas le volet avec de l'eau par temps de gel, il risquerait de geler.

Attention: si VOTURE VOLET est électrique, COUPEZ l'alimentation le temps du nettoyage.

• Enlever les poussières ou les corps étrangers dans les coulisses à l'aide d'un pinceau à poil souple.
• Ne pas nettoyer le mécanisme du volet, ne pas utiliser de graisse, huile.

Caractéristique du moteur

Alimentation :	230 V – 50 Hz
Puissance :	155 W
Courant :	0,68 A
Vitesse :	17 tours/minute
Puissance moteur :	10 Nm
Diametre moteur :	45 mm
Classe de Protection :	IP44

Garantie

Nous veillons tout particulièrement à sélectionner des matériaux de haute qualité et à utiliser des techniques de fabrication qui nous permettent de créer des produits à la fois design et durables. Ce produit bénéficiait d'une garantie fabricant de 15 ans à l'exception du moteur et télécommande de 3 ans couvrant les défauts de fabrication à compter de la date d'achat (en cas d'achat en magasin) ou de la date de livraison (en cas d'achat sur Internet), sans coût supplémentaire pour une utilisation domestique normale (non commerciale ni professionnelle).

Pour déposer une réclamation au titre de cette garantie, vous devez restorer toute preuve d'achat (ticket de caisse, facture d'achat ou toute autre preuve recevable en vertu de la loi en vigueur). Conservez toute preuve d'achat dans un endroit sûr. Pour que cette garantie soit applicable, le produit que vous avez acheté doit être neuf. La garantie ne s'applique pas aux produits d'occasion ou aux modèles d'exposition. Sauf indication contraire prévue par la loi en vigueur, tout produit de remplacement fourni au titre de la présente garantie ne sera garanti que jusqu'à expiration de la période de garantie initiale.

Cette garantie couvre les défaillements et dysfonctionnements du produit, sous réserve que le produit ait été utilisé conformément à l'usage pour lequel il a été conçu, qu'il ait été installé, nettoyé et entretenu conformément aux informations contenues dans les présentes conditions générales ainsi que dans le manuel d'utilisation, et conformément à la pratique, sous réserve que celles-ci n'aillent pas à l'encontre du manuel d'utilisation.

Cette garantie ne couvre pas les défauts et dommages causés par l'usure normale ni les dommages pouvant résulter d'une utilisation non conforme, d'une installation ou d'un assemblage défectueux, ou de négligence, d'un accident, d'une mauvaise utilisation ou d'une modification du produit. Sauf indication contraire prévue par la loi en vigueur, cette garantie ne couvre en aucun cas les coûts accessoires (expédition, transport, frais de déinstallation et réinstallation, main d'œuvre, etc.), ni les dommages directs et indirects.

Si le produit est défectueux, nous nous engageons, dans un délai raisonnable, à remplacer ou fournir les pièces de rechange.

Cette garantie est valable dans le pays où vous avez acheté ce produit. Toute demande au titre de la garantie doit être adressée au magasin où vous avez acheté ce produit.

Cette garantie s'ajoute à vos droits au titre de la loi, sans les affecter.

Si vous avez acheté ce produit en France, en plus de cette garantie commerciale, le vendeur reste tenu de respecter la garantie légale de conformité prévue par les articles L217-4 à L217-14 du Code de la consommation et aux articles qui concernnent les vices cachés de la chose vendue dans les conditions prévues aux articles 1641 à 1648 et 2232 du Code civil. Le distributeur auprès duquel vous avez acheté ce produit répond de tout défaut de conformité ou vice caché du produit, conformément aux présentes dispositions.

En vertu de l'article L217-16 du Code de la consommation, lorsque l'acheteur demande au vendeur, pendant la durée de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui reste à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention. Garantie légale de conformité (extrait du Code de la consommation) : Article L217-4 du Code de la consommation - Le vendeur doit livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la livraison. Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité. Article L217-5 du Code de la consommation - Le bien est conforme au contrat : 1. S'il est adapté à l'objectif généralement prévu pour des biens similaires et, le cas échéant : s'il correspond à la description donnée par le vendeur et possède les qualités générées par le vendeur à l'acheteur sous forme d'échantillon ou de modèle ; s'il présente des qualités que l'acheteur peut légitimement attendre au regard des déclarations publiques faites par le vendeur, par le fabricant ou par son représentant, notamment dans la publicité ou l'étiquette ; 2. Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou est propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté. Article L217-12 du Code de la consommation - Toute réclamation suite à un défaut de conformité est limitée à deux ans à compter de la livraison du bien. Garantie légale sur les vices cachés (extrait du Code de la consommation) : Article 1641 du Code civil - Le vendeur est tenu de la garantie en cas de défauts cachés de la chose vendue qui la rendent impropres à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus. Article 1648 du Code civil (alinéa 1) - Tout reclamtion résultant de vices cachés doit être faite par l'acheteur dans un délai de deux ans à compter de la découverte du vice.

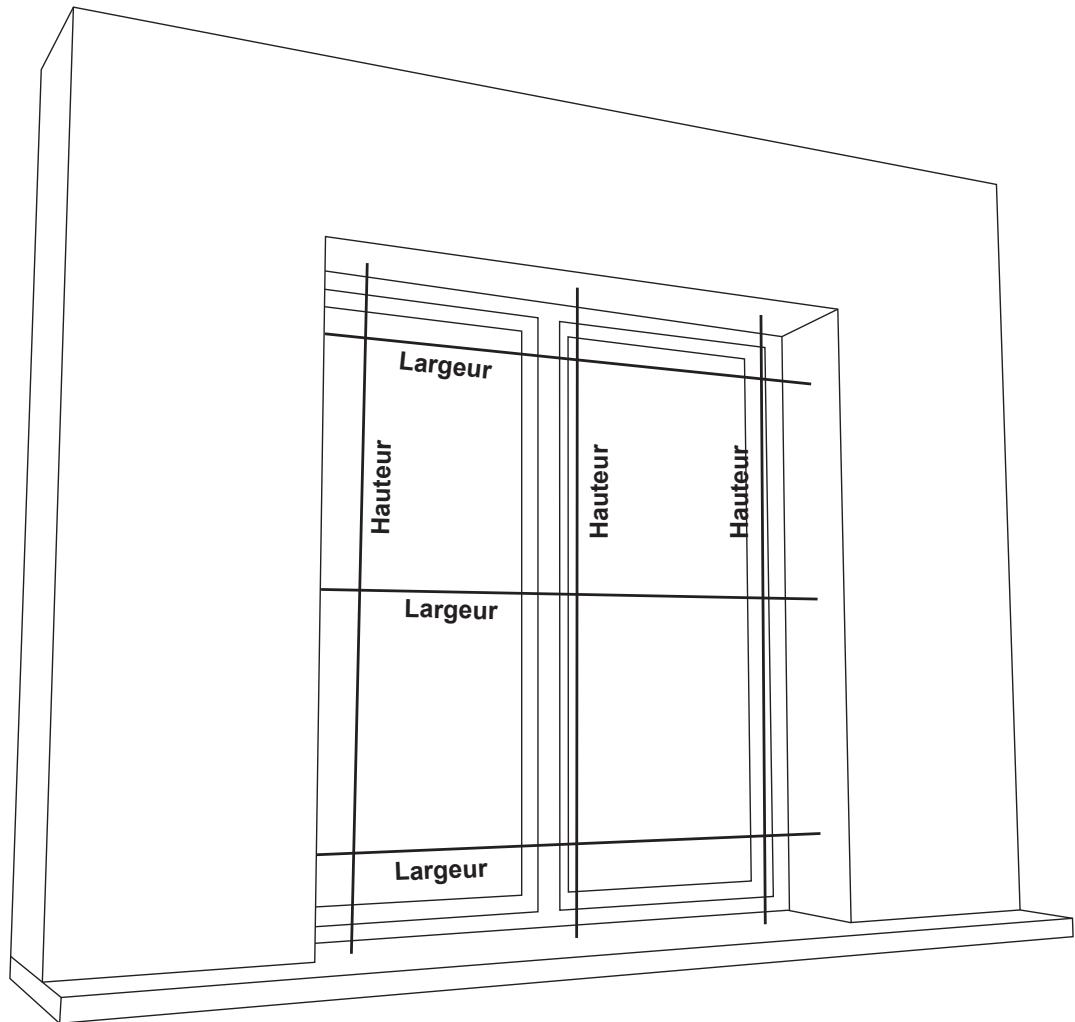

Prendre les mesures et identifier le type de pose

Mesurer la hauteur et la largeur sur 3 points différents. Reporter les plus petites mesures ci-dessous.

L= /H=

Pose 1: Installation en tunnel

Pose 2: Installation en tunnel inversé

Pose 3: Pose en applique

Découpage

Capot supérieur (A) et capot frontal (B) Pose 1 et 2: Couper la largeur -14 mm Pose 3: Couper la largeur +96 mm

Tube octogonal (C) Pose 1 et 2: Couper la largeur -59 mm Pose 3: Couper la largeur +51 mm

Lame (J) et lame finale (H) Pose 1 et 2: Couper la largeur -67 mm Pose 3: Couper la largeur +43mm

Utiliser la largeur mesurée précédemment, ajouter ou soustraire les dimensions indiquées ci-dessus.

EXAMPLE : Pour une pose en tunnel (pose 1), la largeur de l'ouverture mesurée est de 900 mm.

Le capot supérieur (A) et le capot frontal (B) doivent être coupés pour atteindre 886 mm (900 mm-14 mm). Le tube octogonal (C) doit être coupé pour atteindre 841 mm (900 mm-59 mm). La lame (J) et la lame finale (H) doivent être coupées pour atteindre 833 mm (900 mm-67 mm).

Pose 3: Mesurer pour couper ce qui dépasse par rapport à la hauteur mesurée précédemment.

Perçage

Pose 1 et 2: En utilisant les troux existants de 10mm sur la coulisse (G), percer l'autre paroi à l'aide d'un foret métal de 5mm. Régérer l'opération sur la seconde coulisse (G).

Pose 3 : Percer à l'aide d'un foret de 10 mm la coulisse (G) puis en utilisant ce trou, percer à l'aide d'un foret de 5 mm. Répéter l'opération sur la seconde coulisse (G).

Pose 1 et 3 : Percer le capot supérieur (A), à l'aide d'un foret de 10 mm pour le passage du câble électrique. Pose 2 : Percer le capot supérieur (B), à l'aide d'un foret de 10 mm pour le passage du câble électrique.

ATTENTION : PERCER SANS OUBLIER DE QUEL COTÉ SORTIRA LE CABLE D'ALIMENTATION.

Perçage du mur

Pose 1 et 2 : Insérer la joue latérale (F) sur la coulisse (G). Placer l'ensemble contre le mur, à l'aide d'un crayon, marquer les trous au travers des coulisses (G). Ôter l'ensemble, puis percer et cheviller (en fonction du type de mur). Pose 3 : Il faut attendre que le volet roulant soit assemblé pour procéder à cette étape.

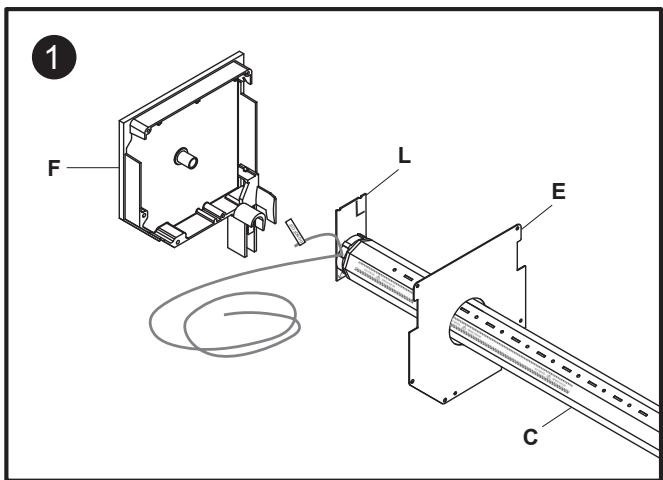

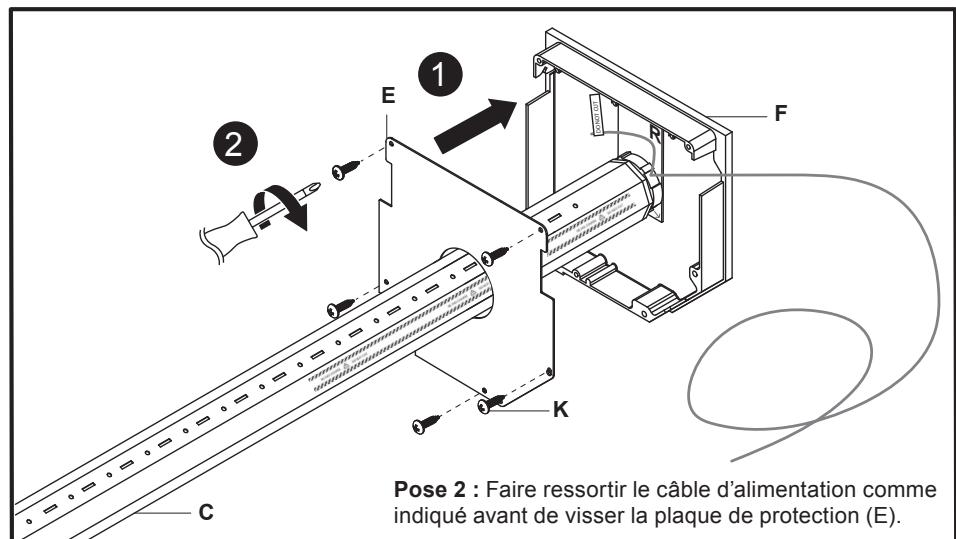

Assemblage

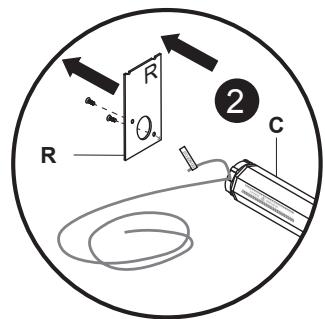

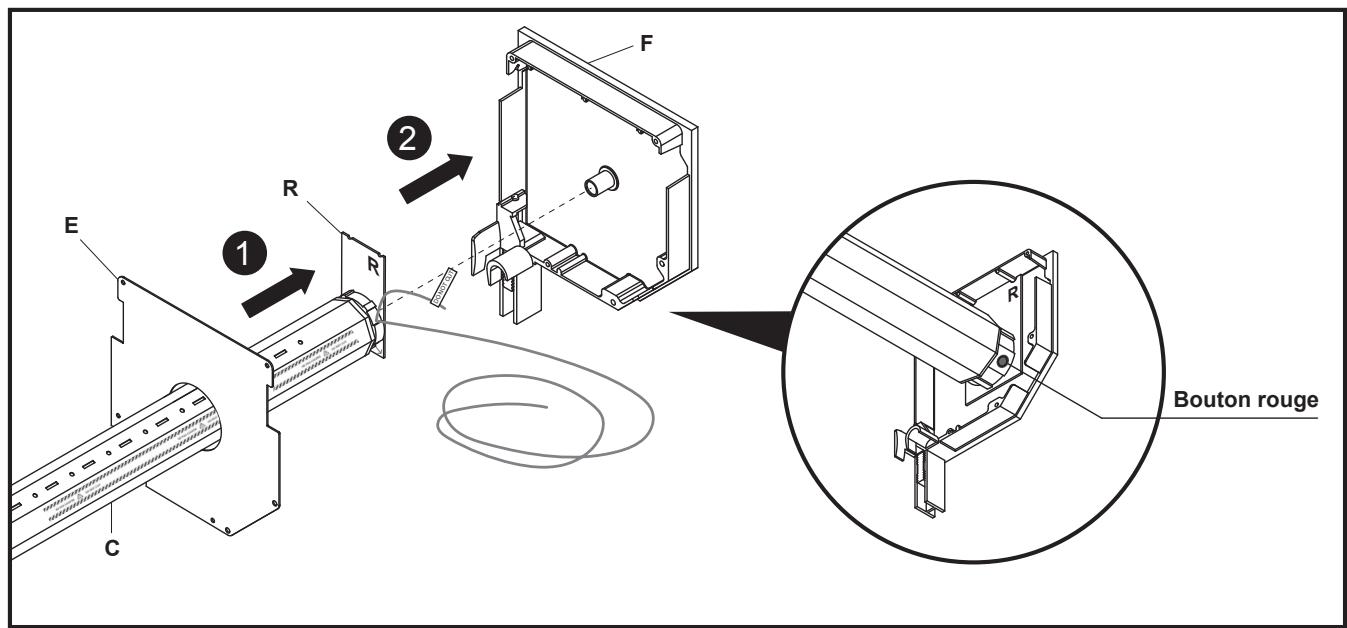

Pour un assemblage avec le moteur et le câble d'alimentation côté droit

ATTENTION : IL FAUT DÉSORMAIS CHOISIR DE QUEL CÔTE SERA SITUÉ LE MOTEUR EN FONCTION DU TYPE D'INSTALLATION (1, 2 OU 3) ET DE QUEL CÔTE LE CÂBLE D'ALIMENTATION SORTIRA.

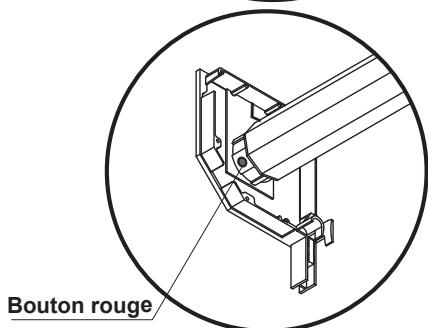

ATTENTION : IL FAUT TOUJOURS AVOIR ACCÉS AU BOUTON ROUGE VIA LE PAN-COUPE DU COFFRE.

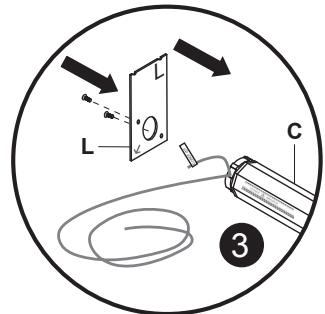

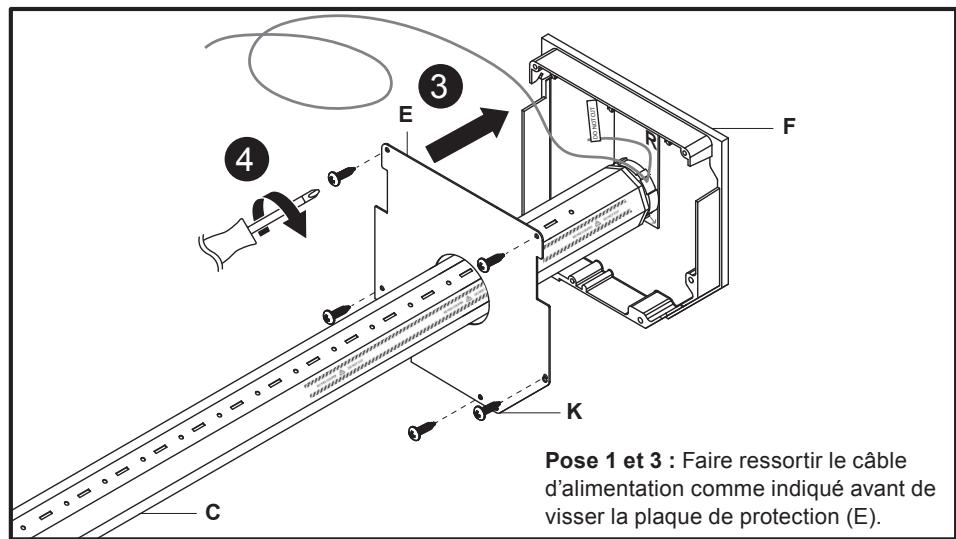

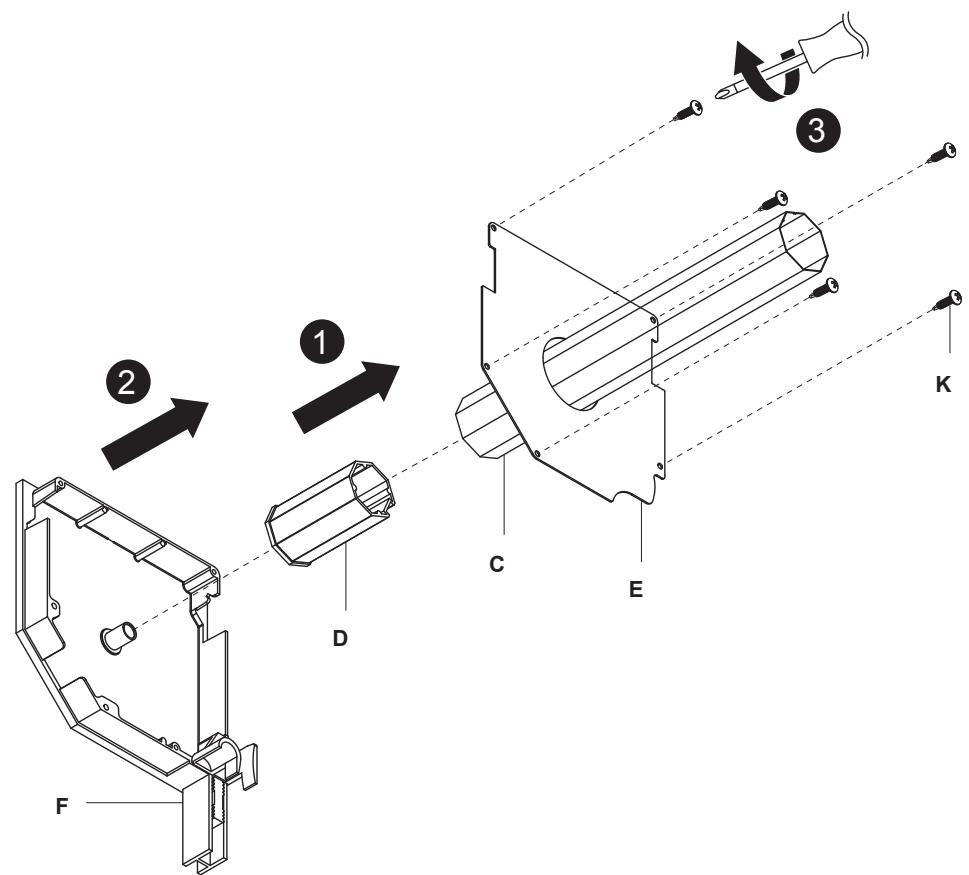

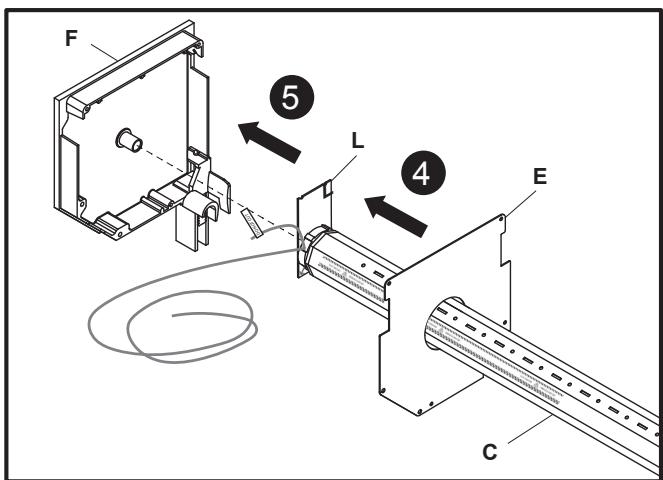

Pour un assemblage avec le moteur et le câble d'alimentation côté gauche

Pour un assemblage avec le moteur et le cable d'alimentation cote gauche, ôter la plaque moteur (R) en devissant les 2 vis et la remplacer par la plaque moteur (L), revisser avec les 2 vis.

ATTENTION : IL FAUT TOUJOURS AVOIR ACCÉS AU BOUTON ROUGE VIA LE PAN-COUPE DU COFFRE.

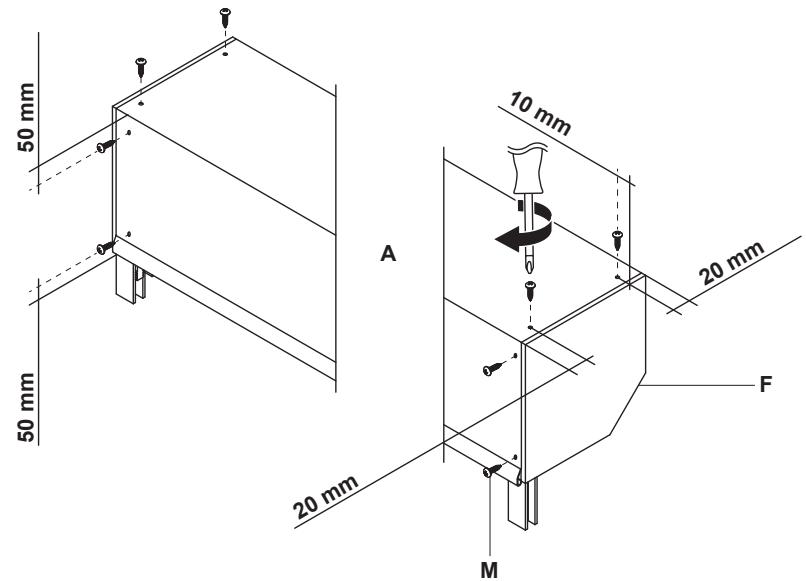

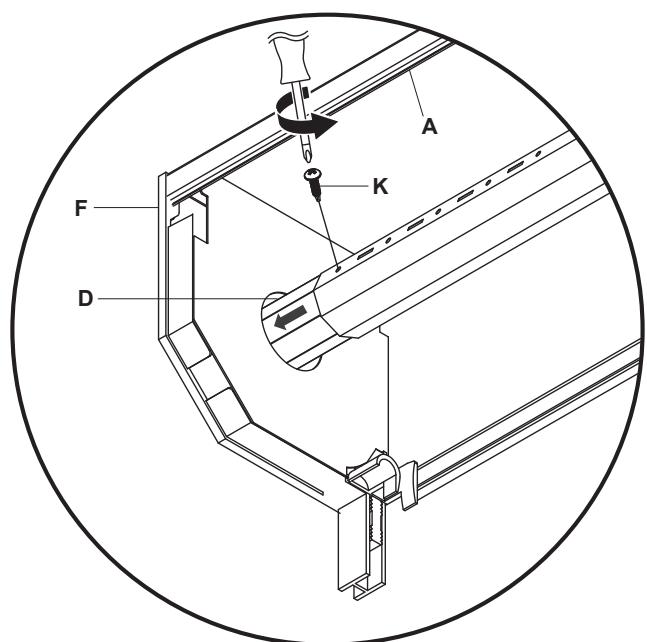

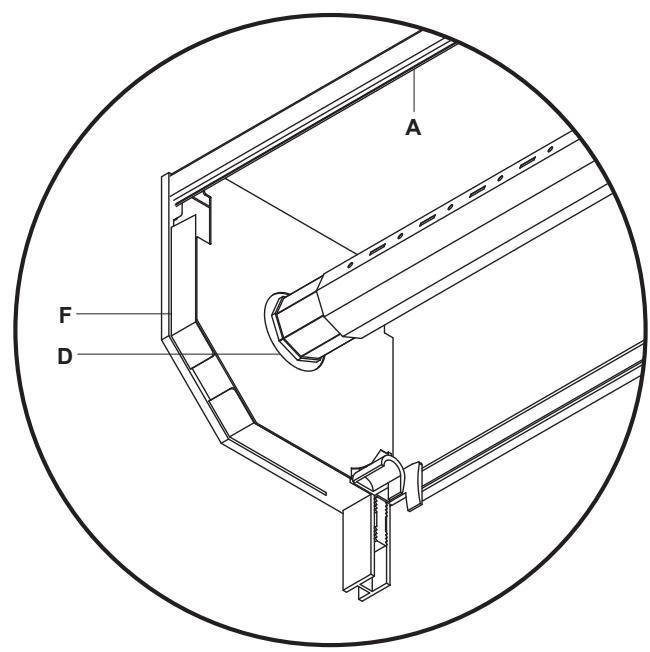

Visser le capot supérieur (A) aux joues latérales (F) avec les vis (M).

Faire glisser l'embout pivot (D) pour être en contact avec la joue latérale (F), puis visser à travers le tube octogonal (C) et l'embout pivot (D).

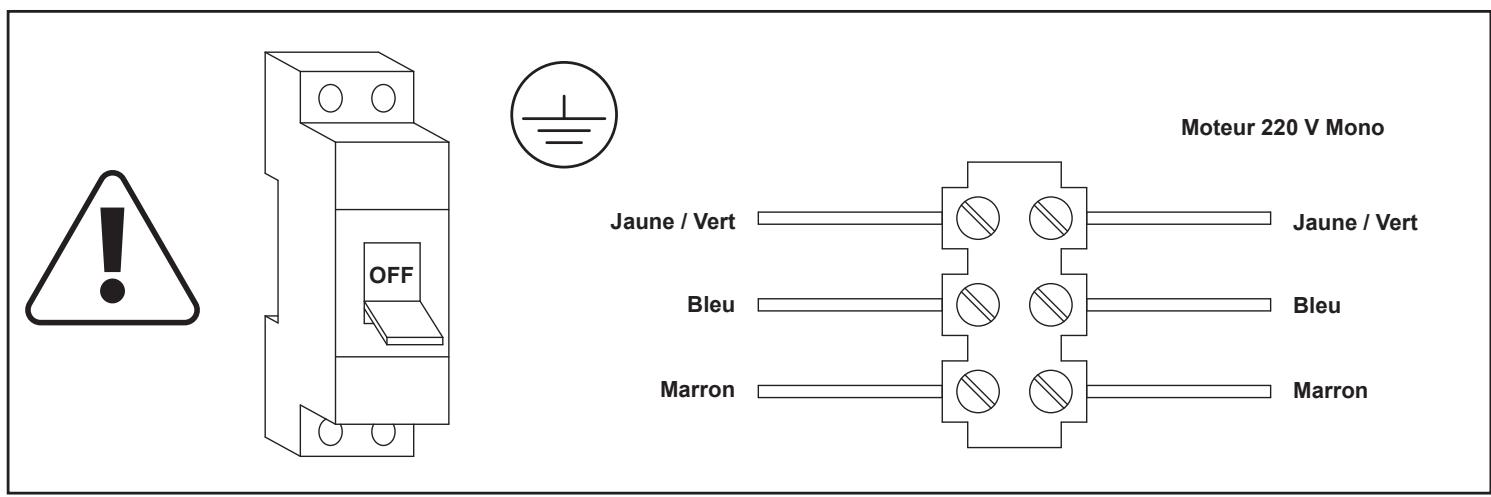

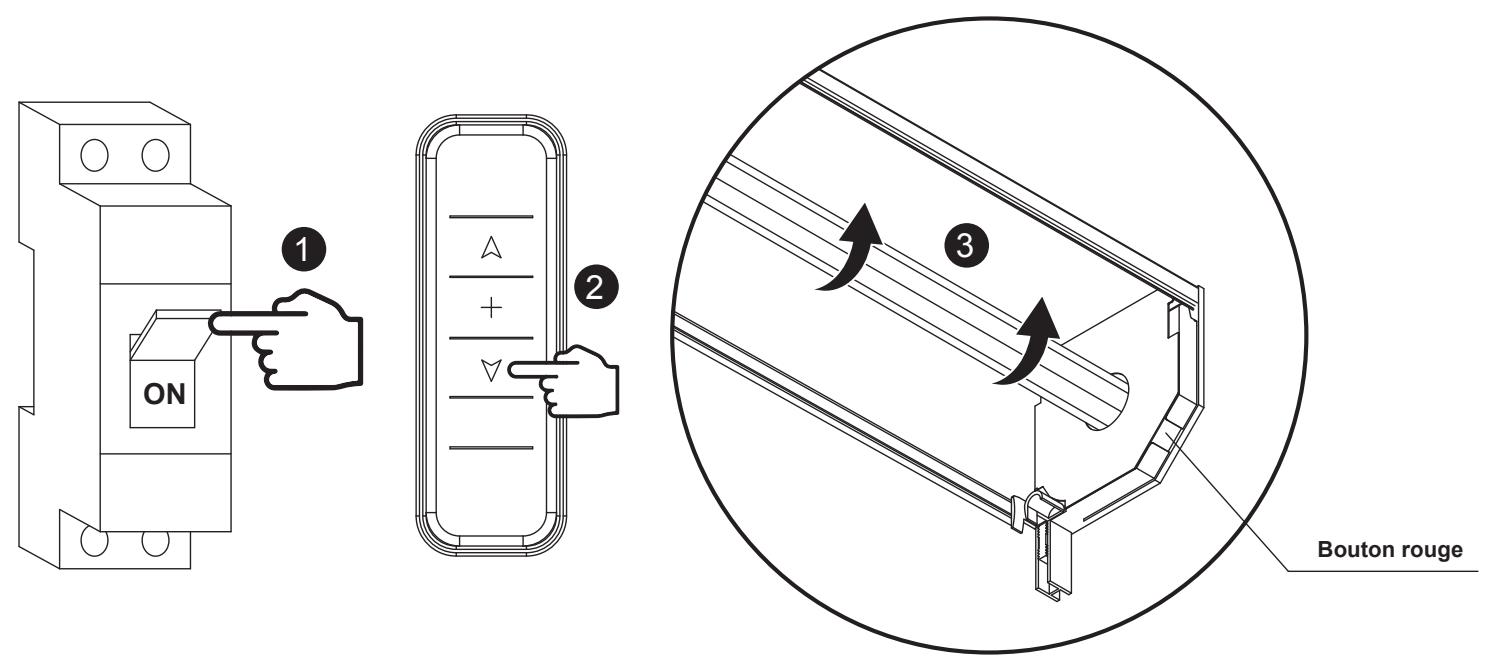

Contrôle du sens de rotation

Pour effectuer la vérification du sens de rotation, il est nécessaire de brancher temporairement le câble d'alimentation sur le réseau électrique.

ATTENTION : TOUJOURS COUPER L'ALIMENTATION ÉLECTRIQUE PRINCIPALE AVANT D'ÉFFECTUER DES BRANCHEMENTS ÉLECTRIQUES. SI BESOIN, FAIRE APPEL À UN PROFESSIONNEL.

Une fois l'électricité reliée, remettez l'alimentation électrique en route. Appuyez sur le bouton bas de la télécommande (N) et vérifiez que le tube octogonal tourne bien comme indiqué sur le schéma.

En fonction de l'installation du moteur et de la sortie câble à droite ou à gauche, le sens de rotation peut être inversé. Pour inverser le sens de rotation, appuyer et maintenir le bouton rouge pendant 3 secondes, le moteur va alors émettre une vibration indiquant que l'opération a bien été prise en compte. Appuyer de nouveau sur le bouton BAS de la télécommande (N) pour vérifier le bon sens de rotation.

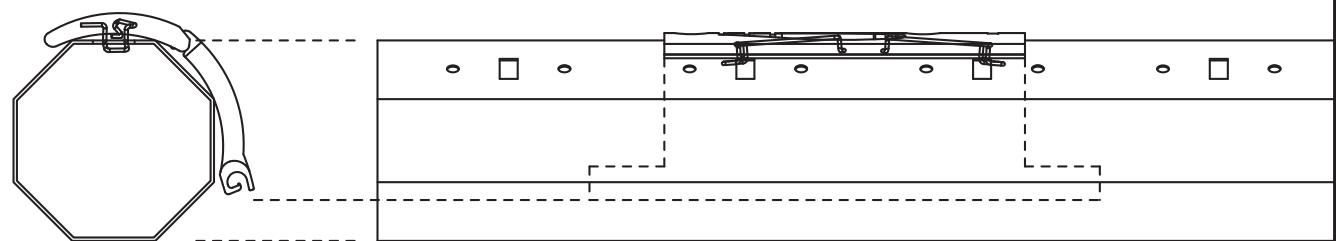

Installation du tablier

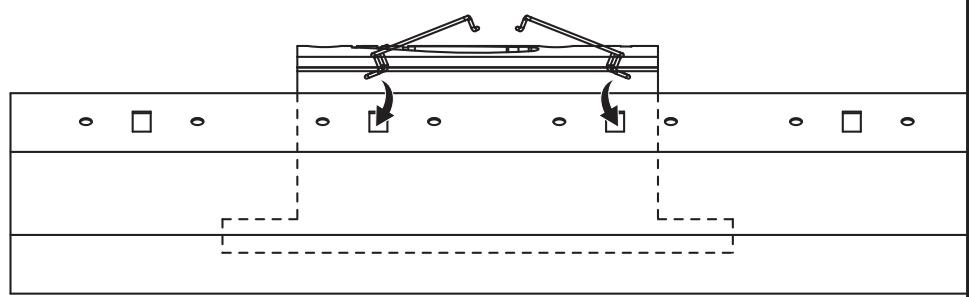

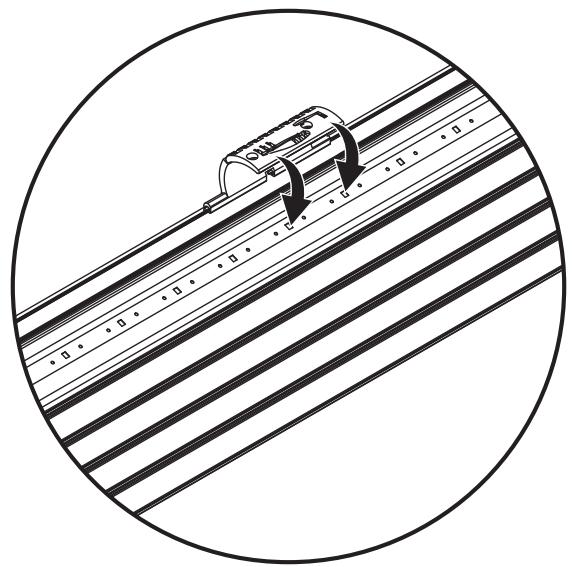

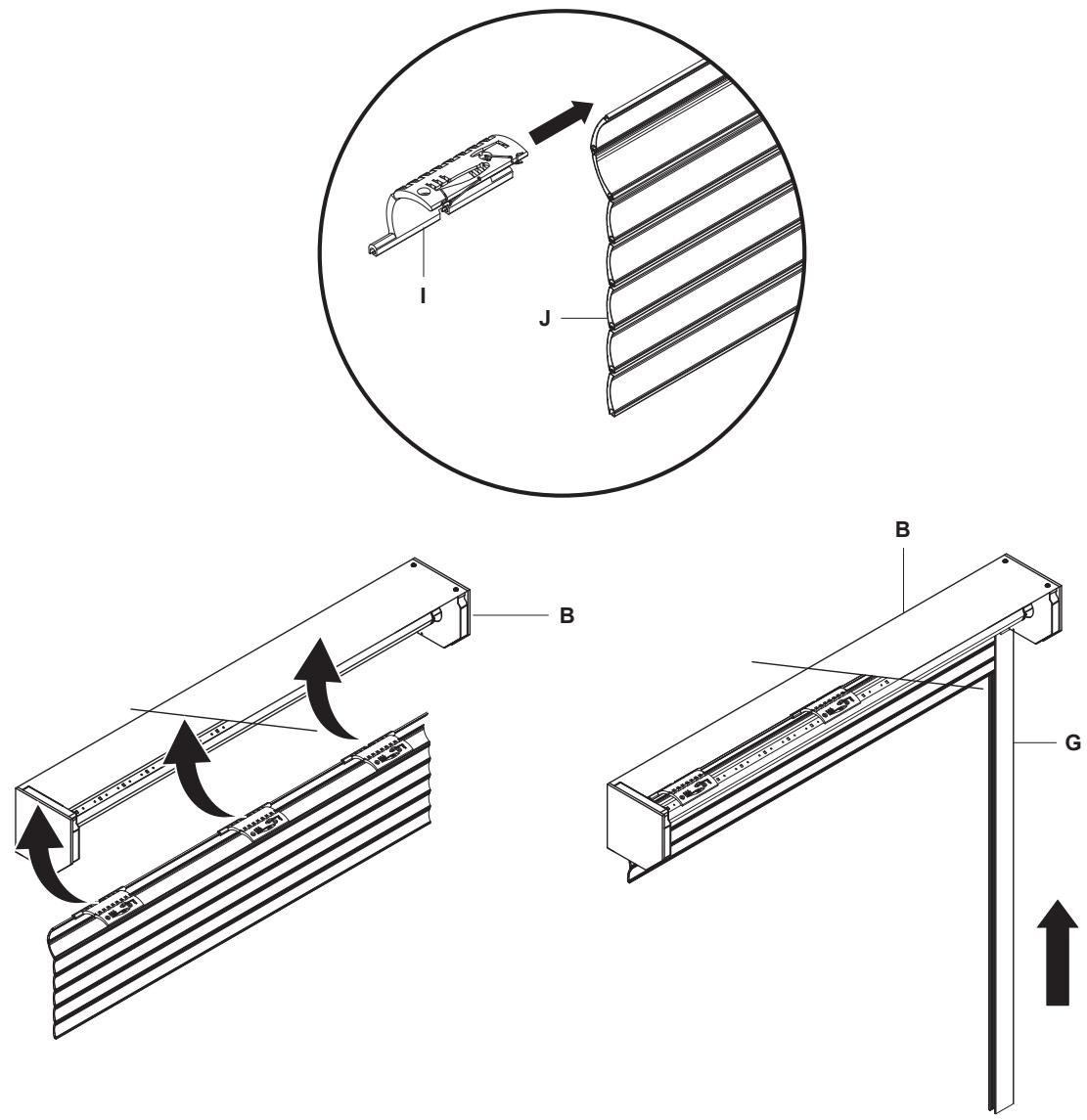

Faire coulisser les attaches tabliers (I) sur 7 lames (J) coulissées les unes dans les autres.

ATTENTION : AUCUNE VIS N'EST NECESSAIRE POUR FIXER LES ATTACHES TABLIERS (I) SUR LE TUBE OCTOGONAL (C).

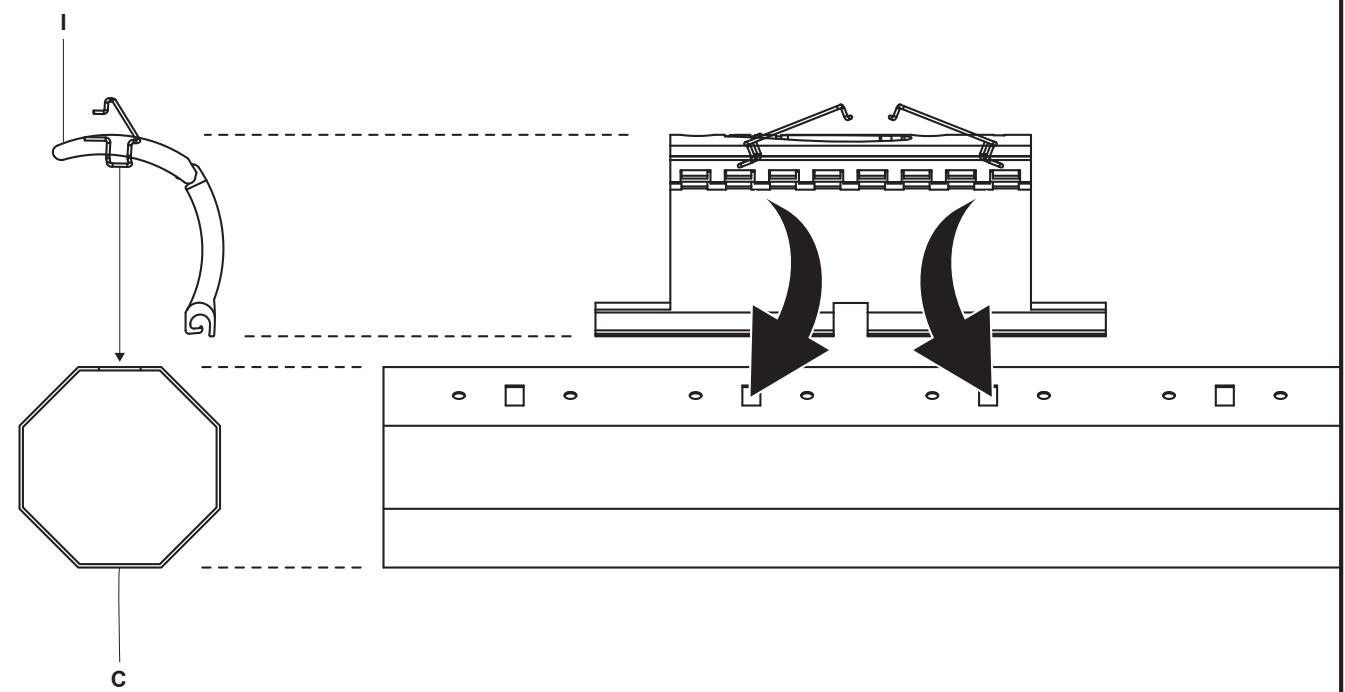

1. Fixer les attaches tabliers (I) sur le tube octogonal (C) en suivant le schéma.
2. Mettre une coulisse (G) afin d'aligner les lames (J) et faciliter l'installation.

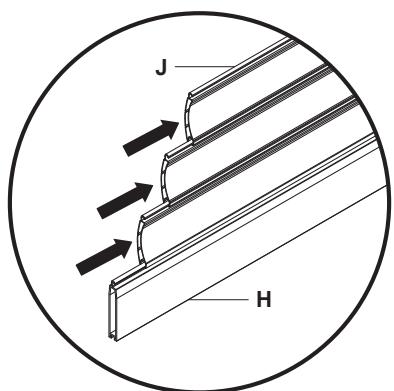

3. Assembler toutes les lames (J) restantes et terminer par la lame finale (H).

Assembler toutes les lames (J) restantes et terminer par la lame finale (H).

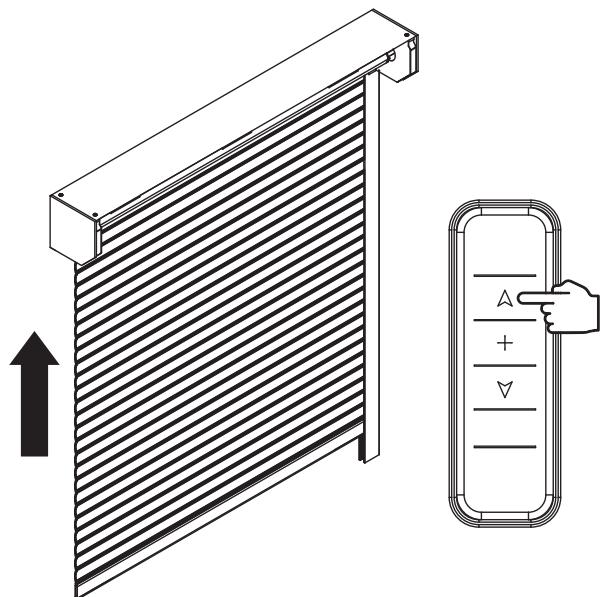

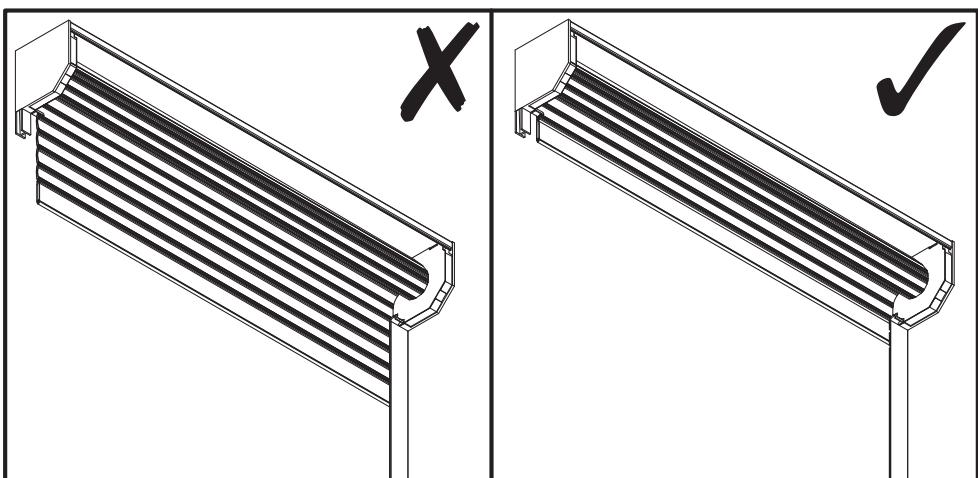

Enrouler les lames (J) et la lame finale (H) dans le coffre du volet roulant en appuyant sur le bouton HAUT de la télécommande (N).

Une fois toutes les lames (J) enroulées avec la lame finale (H) restante, appuyer sur le bouton STOP de la télécommande (N).

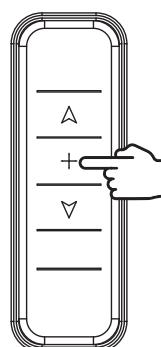

ATTENTION : UNE FOIS LES LAMES (J) ENROULEES, IL EST IMPORTANT D'APPUYER SUR LE BOUTON STOP AFIN DE NE PAS ABIMER LES LAMES (J).

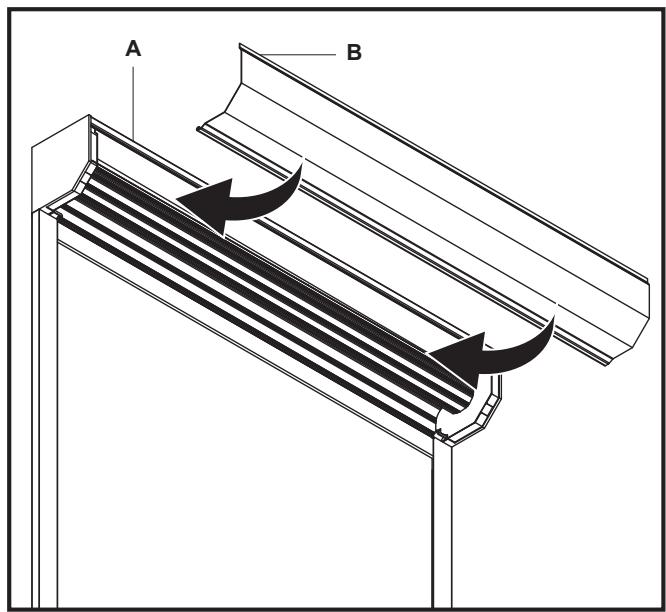

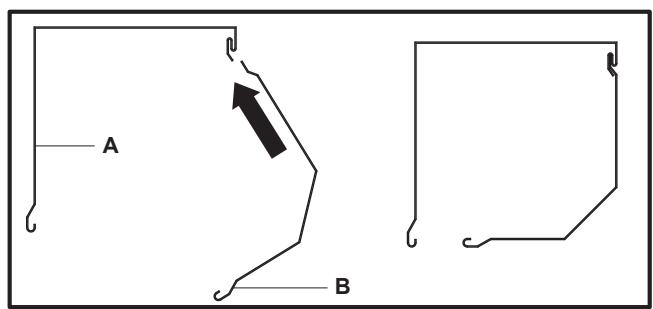

Fermeture du coffre du volet roulant

Mettre en place la seconde coulisse (G) sur le coffre du volet roulant.

Mettre en place et visser le coffre frontal (B) par-dessous avec les vis (M).

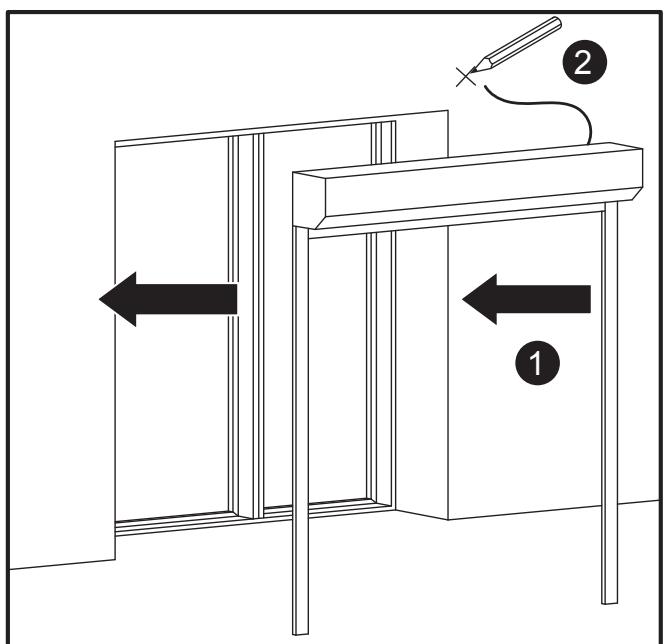

Passage du câble électrique

Pose 1 et 2 : Percer le cadre de la fenêtre à l'aide d'un foret adapté de 10mm, ce passage permettra le passage du câble électrique.

Pose 1 et 2 : Positionner le volet roulant dans son emplacement, faire passer le câble d'alimentation à travers le trou fait précédemment.

ATTENTION : AVANT DE FAIRE LE TROU, VERIFIER QUE LA SORTIE DE CÂBLE EST BIEN DU BON CÔTÉ CHOISI.

Pose 3 : Placer le volet roulant sur l'applique du mur dans son emplacement, marquer à l'aide d'un crayon l'emplacement du passage de câble. Ôter le volet roulant, puis percer à l'aide d'un foret de 10 mm adapté au type de mur. Une fois le trou fait, faire passer le câble électrique à travers le trou.

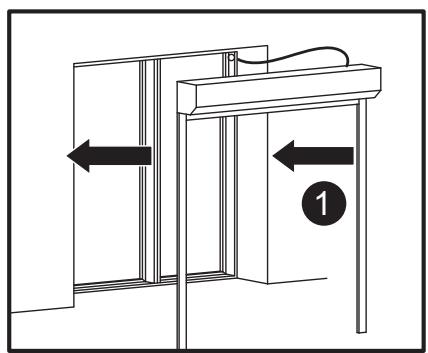

Fixation du volet

Pose 1 et 2 : Positionner le volet roulant dans son emplacement, puis visser les coulisses (G) en utilisant les chevilles précédemment posées. (Vis non fournies).

Pose 3 : Positionner le volet roulant en applique sur le mur en faisant attention que celui-ci soit bien de niveau, marquer à l'aide d'un crayon à travers les coulisses (G), ôter le volet roulant, percer, cheviller (en fonction du type de mur). Visser le volet roulant dans son emplacement. Connecter le câble d'alimentation sur le réseau électrique.

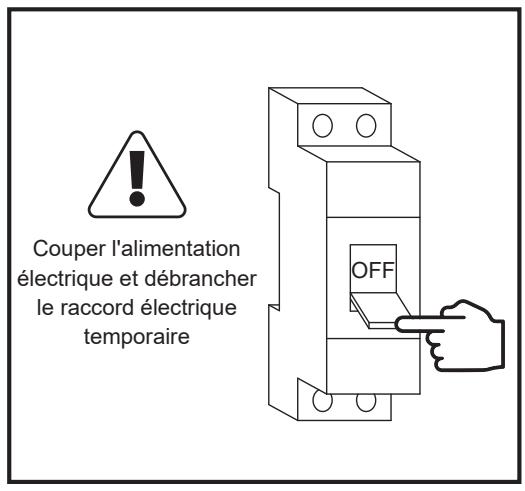

ATTENTION : TOUJOURS COUPER L'ALIMENTATION ÉLECTRIQUE PRINCIPALE AVANT D'ÉFFECTUER DES BRANCHEMENTS ÉLECTRIQUES. EN CAS DE DOUTE, FAIRE APPEL À UN PROFESSIONNEL.

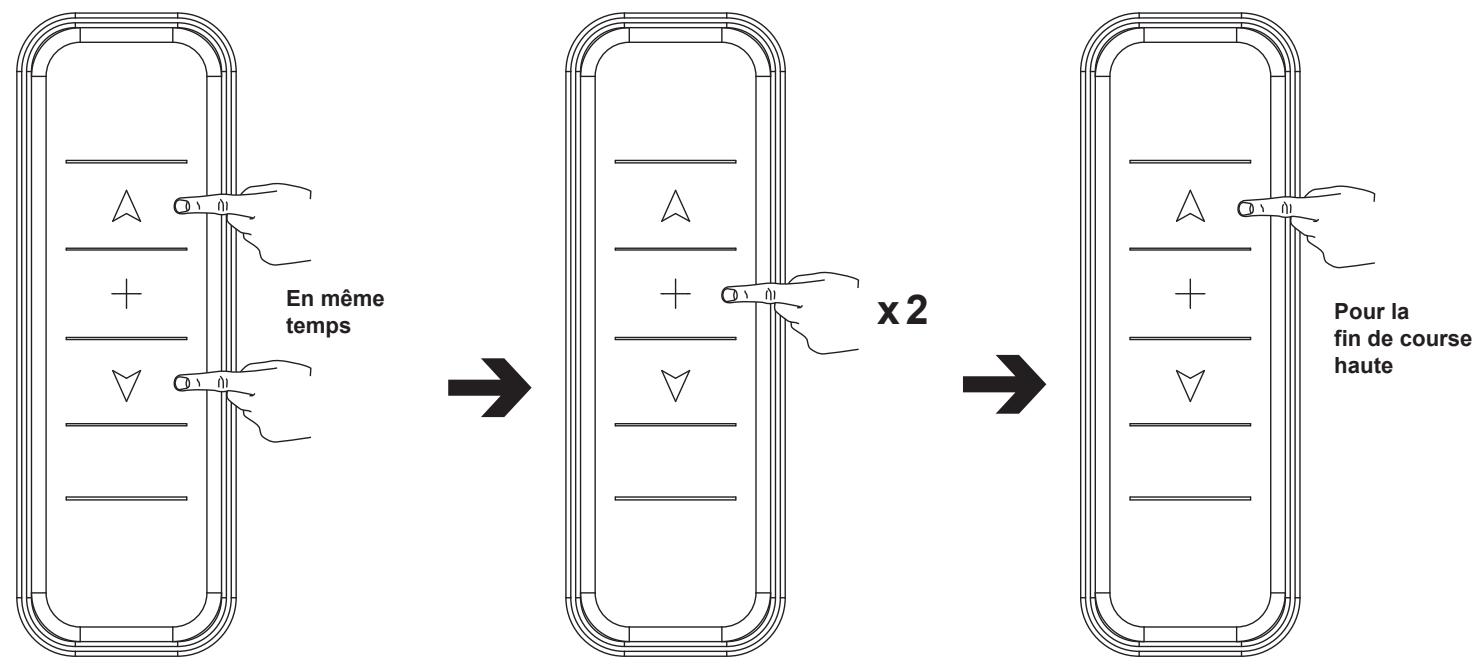

Réglage de fin de course haute

Fin de course haute

À cette étape, toutes les lames doivent être enroulées à l'intérieur du coffre, seule la lame finale doit dépasser. Pour cela, appuyer sur le bouton HAUT de la télécommande et appuyer sur le bouton STOP lorsque la position est bonne.

Appuyer en même temps sur les boutons HAUT et BAS

Appuyer 2 fois sur le bouton STOP

Appuyer sur le bouton HAUT

Le moteur fait alors un va-et-vient rapide, indiquant que la commande de réglage de fin de course haute a bien été prise en compte.

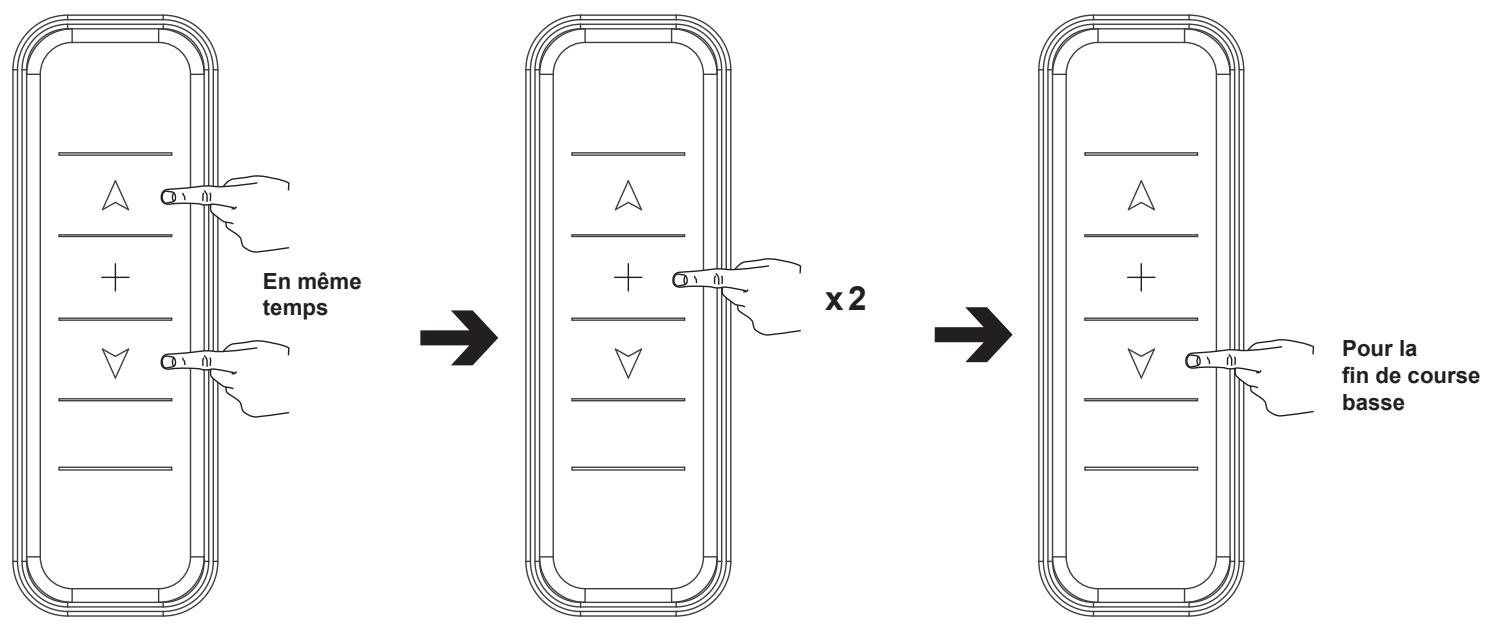

Réglage de fin de course basse

Fin de course basse

À cette étape, le tablier doit être déroulé jusqu'en position basse, aucun jour ne doit être visible entre les lames. Pour cela, appuyer sur le bouton BAS de la télécommande et appuyer sur le bouton STOP lorsque le volet est en position fermée.

ATTENTION : AVANT QUE LE RÉGLAGE DE COURSE NE SOIT FAIT ET POUR NE PAS ENDOMMAGER LES LAMES VOLET, IL EST IMPORTANT D'APPUER SUR LE BOUTON STOP DE LA TÉLÉCOMMANDE LORSQUE LE VOLET EST EN POSITION FERMÉE.

Appuyer en même temps sur les boutons HAUT et BAS

Appuyer 2 fois sur le bouton STOP

Appuyer sur le bouton BAS

Le moteur fait alors un va-et-vient rapide, indiquant que la commande de réglage de fin de course basse a bien été prise en compte.

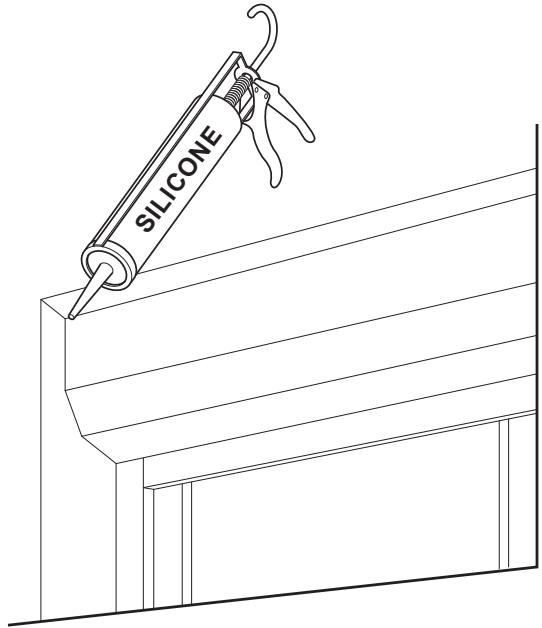

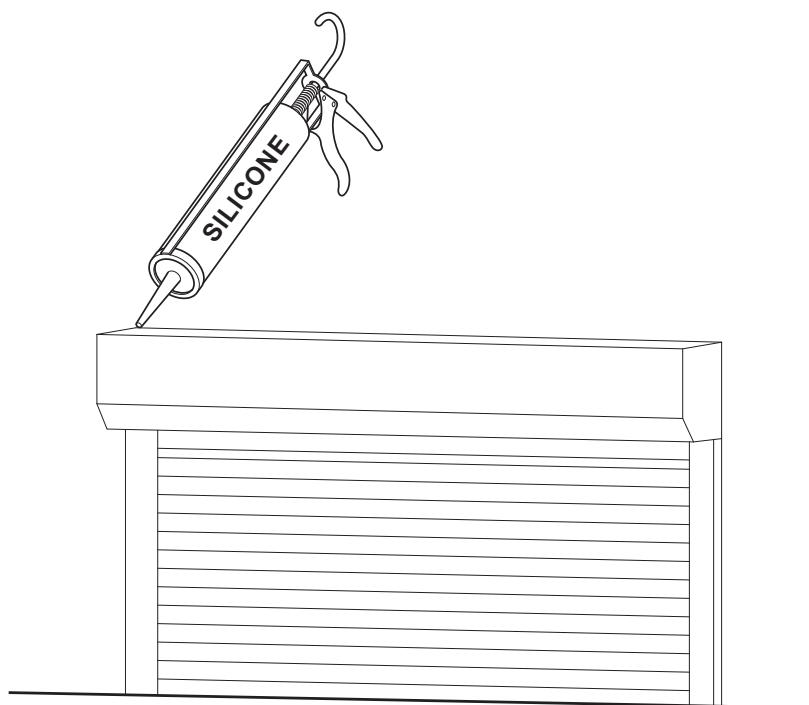

Finition du volet roulant

Pour une finition parfaite, appliquer un cordon de silicone autour du volet.

• Une télécommande peut être connectée sur 15 volets roulants maximum.
• Un maximum de 15 télécommandes peuvent être connectées sur un seul volet roulant.

Appairage télécommande

Alimentation AC

1 - Brancher l'alimentation, le moteur va effectuer un va-et-vient rapide.

2 - Appuyer simultanément sur le bouton HAUT et BAS.

3 - Dans les 10 secondes, appuyer sur le bouton STOP, le moteur va effectuer un va-et-vient rapide.

La télécommande est appairée au moteur.

Information:

Cette méthode d'appairage n'est valable que si aucune télécommande n'a été connectée auparavant au moteur.

Cette méthode d'appairage concernent un moteur qui a déjà été apparié à une télécommande.

1 - Appuyer sur le bouton rouge situé sur le moteur pendant 1 seconde, le moteur va effectuer un va-et-vient rapide.

2 - Appuyer simultanément sur le bouton HAUT et BAS.

3 - Dans les 10 secondes, appuyer sur le bouton STOP, le moteur va effectuer un va-et-vient rapide.

4-La télécommande est appairée au moteur.

Copie d'une télécommande

1 - Sur la télécommande appairée (A), appuyer simultanément sur les boutons HAUT et BAS.

2 - Sur la télécommande appairée (A), dans les 10 secondes, appuyer 8 fois sur le bouton STOP, le moteur va effectuer un va-et-vient rapide.

3 - Sur la nouvelle télécommande (B), appuyer simultanément sur les boutons HAUT et BAS.

4 - Sur la nouvelle télécommande (B), dans les 10 secondes, appuyer 1 fois sur le bouton STOP, le moteur va effectuer un va-et-vient rapide.

5-La nouvelle télécommande (B) est appairée au moteur.

Information : La télécommande (B) peut être appairée au moteur après connexion des codes d'appairage avec la télécommande (A).

Suppression de l'appairage

Supprimer l'appairage de la télécommande

1 - Appuyer simultanément sur le bouton HAUT et BAS. 2 - Dans les 10 secondes, appuyer 7 fois sur le bouton STOP. 3 - Dans les 10 secondes, appuyer sur le bouton HAUT, le moteur va effectuer un va-et-vient rapide. 4 - La télécommande n'est plus appairée au moteur.

Supprimer l'appairage de toutes les télécommandes

1 - Appuyer simultanément sur le bouton HAUT et BAS. 2 - Dans les 10 secondes, appuyer 6 fois sur le bouton STOP. 3 - Dans les 10 secondes, appuyer sur le bouton HAUT, le moteur va effectuer un va-et-vient rapide. 4 - Toutes les télécommandes ne sont plus appariées au moteur.

Inversion du sens de rotation du moteur

1 - Appuyer sur le bouton rougeitué sur le moteur pendant 3 secondes, jusqu'à ce que le moteur effectue un va-et-vient rapide. 2 - Le sens de rotation du moteur est inversé.

Activation de la fonction pas-à-pas

1 - Appuyer simultanément sur le bouton HAUT et BAS. 2 - Dans les 10 secondes, appuyer 1 fois sur le bouton STOP. 3 - Dans les 10 secondes, appuyer sur le bouton HAUT, le moteur va effectuer un va-et-vient rapide. 4 - Le moteur fonctionne en pas-à-pas. Information : Si le moteur fonctionne en pas-à-pas, il faut maintenir le bouton HAUT ou BAS pendant 3 secondes pour qu'il s'ouvre ou se ferme automatiquement.

Suppression de la fonction pas-à-pas

1 - Appuyer simultanément sur le bouton HAUT et BAS. 2 - Dans les 10 secondes, appuyer 1 fois sur le bouton STOP. 3 - Dans les 10 secondes, appuyer sur le bouton BAS, le moteur va effectuer un va-et-vient rapide. 4 - La fonction pas-à-pas est désactivée.

Réglage de fin de course haute

1 - Appuyer simultanément sur le bouton HAUT et BAS. 2 - Dans les 10 secondes, appuyer 2 fois sur le bouton STOP. 3 - Dans les 10 secondes, appuyer sur le bouton HAUT, le moteur va effectuer un va-et-vient rapide. 4 - Le réglage de fin de course haute est fait.

Réglage de fin de course basse

1 - Appuyer simultanément sur le bouton HAUT et BAS. 2 - Dans les 10 secondes, appuyer 2 fois sur le bouton STOP. 3 - Dans les 10 secondes, appuyer sur le bouton BAS, le moteur va effectuer un va-et-vient rapide. 4 - Le réglage de fin de course basse est fait.

Suppression du réglage de fin de course haute

1 - Suppression du réglage de fin de course haute. 2 - Dans les 10 secondes, appuyer 4 fois sur le bouton STOP. 3 - Dans les 10 secondes, appuyer sur le bouton HAUT, le moteur va effectuer un va-et-vient rapide. 4 - La suppression du réglage de fin de course haute est faite.

Suppression du réglage de fin de course basse

1 - Appuyer simultanément sur le bouton HAUT et BAS. 2 - Dans les 10 secondes, appuyer 4 fois sur le bouton STOP. 3 - Dans les 10 secondes, appuyer sur le bouton BAS, le moteur va effectuer un va-et-vient rapide. 4 - La suppression du réglage de fin de course basse est faite.

ÉLÉMENTS D'EMBALLAGE À SÉPARER + NOTICE À DEPOSER DANS LE BAC DE TRI

Pour consulter les manuels d'instructions en ligne, rendez-vous sur le site
