Type de produit	Portail coulissant
Matériaux	Aluminium, PVC, acier
Dimensions approximatives	Largeur : 300 cm, Hauteur : 150 cm
Poids	Environ 80 kg
Couleurs disponibles	Noir, blanc, gris, personnalisable
Système de fermeture	Verrouillage à clé, option de motorisation
Installation	À poser sur un rail, nécessite un sol plat
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, lubrification des rails
Pièces détachées et réparabilité	Disponibles via le service après-vente Thomson
Normes de sécurité	Conforme aux normes CE, protection contre les pincements
Garantie	2 ans sur les défauts de fabrication
Informations générales	Produit adapté pour les résidences, facile à manœuvrer

FOIRE AUX QUESTIONS - Portail coulissant THOMSON

Comment installer le portail coulissant THOMSON ?

Pour installer le portail coulissant THOMSON, commencez par préparer l'emplacement en vous assurant que le sol est nivelé. Suivez ensuite les instructions fournies dans le manuel d'installation, qui inclut des étapes pour fixer les rails et le mécanisme de coulissement.

Quel type de maintenance nécessite le portail coulissant ?

Il est recommandé de vérifier régulièrement les systèmes de coulissement et de lubrifier les roulements et les rails pour assurer un fonctionnement fluide. Nettoyez également le portail pour éviter l'accumulation de saleté.

Que faire si le portail ne s'ouvre pas correctement ?

Si le portail ne s'ouvre pas correctement, vérifiez d'abord si les rails sont obstrués par des débris. Assurez-vous également que le mécanisme de coulissement n'est pas endommagé et que toutes les vis sont bien serrées.

Quelle est la capacité de poids maximale du portail coulissant ?

La capacité de poids maximale du portail coulissant THOMSON est de 200 kg. Assurez-vous de ne pas dépasser cette limite pour garantir un fonctionnement optimal.

Comment régler la vitesse d'ouverture du portail ?

La vitesse d'ouverture du portail peut être réglée à l'aide du panneau de contrôle intégré. Consultez le manuel d'utilisation pour des instructions détaillées sur les réglages spécifiques.

Le portail est-il résistant aux intempéries ?

Oui, le portail coulissant THOMSON est fabriqué avec des matériaux résistants aux intempéries, ce qui le rend adapté à une utilisation en extérieur. Cependant, il est conseillé de vérifier régulièrement l'état de la finition pour prévenir la corrosion.

Comment puis-je contacter le service client en cas de problème ?

Vous pouvez contacter le service client de THOMSON par téléphone ou via leur site web. Assurez-vous d'avoir le numéro de modèle de votre portail et une description du problème pour obtenir une assistance rapide.

Le portail peut-il être verrouillé ?

Oui, le portail coulissant THOMSON est équipé d'un système de verrouillage pour assurer la sécurité de votre propriété. Consultez le manuel pour des instructions sur l'utilisation du mécanisme de verrouillage.

MODE D'EMPLOI Portail coulissant THOMSON

Accessoires de base fournies avec les Portails standard

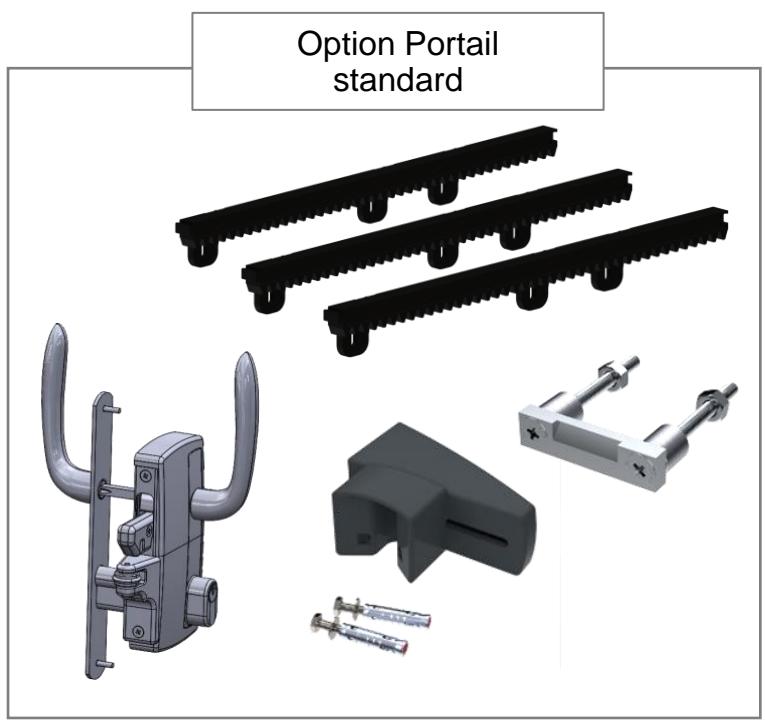

Option Portail standard

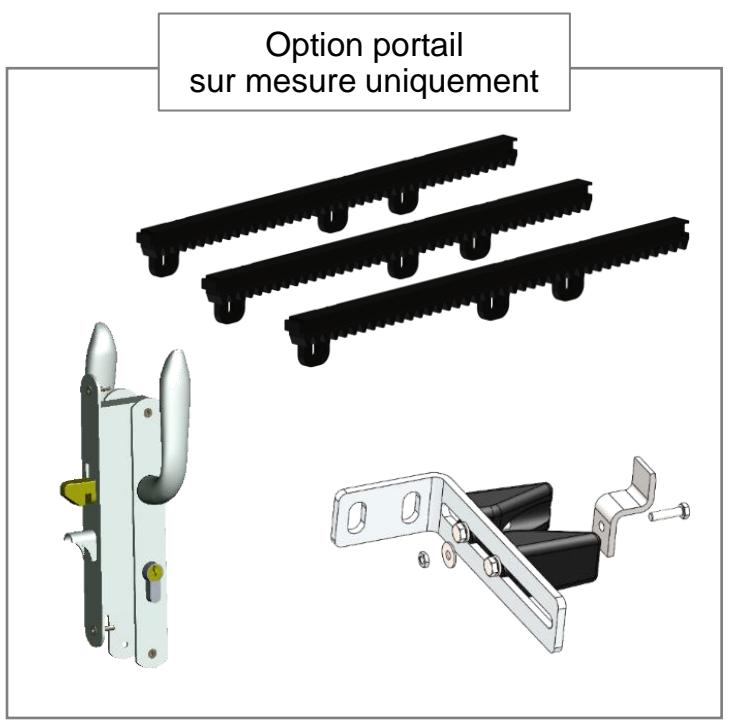

Option portail sur mesure uniquement

SOMMAIRE

Pose du Rail Page 3

Pose du chariot guide 3 roulettes Page 4

Pose de la gâche avaloire motorisée Page 7

Pose de la gâche avaloire manuelle ( Option en sur-mesure ) Page 9

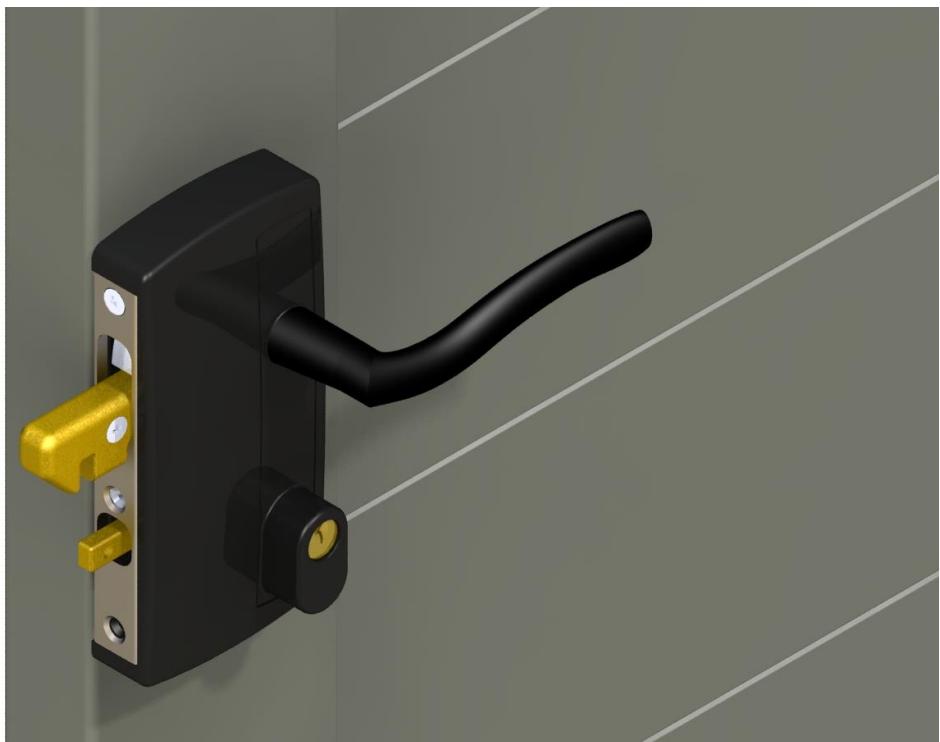

Pose de la serrure en applique (Option uniquement en standard) Page 11

Pose du Vé de réception manuel (Option uniquement en standard) Page 16

Pose de la butée de seuil Page 19

Exemple de pose de la crémaillère Page 20

Entretien et maintenance Page 22

Composant nécessaire

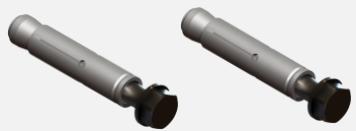

Rail et Chevilles à frapper ∅6
Qtés suivant dimensions

Outils nécessaires

Cordeau
traceur

Marteau

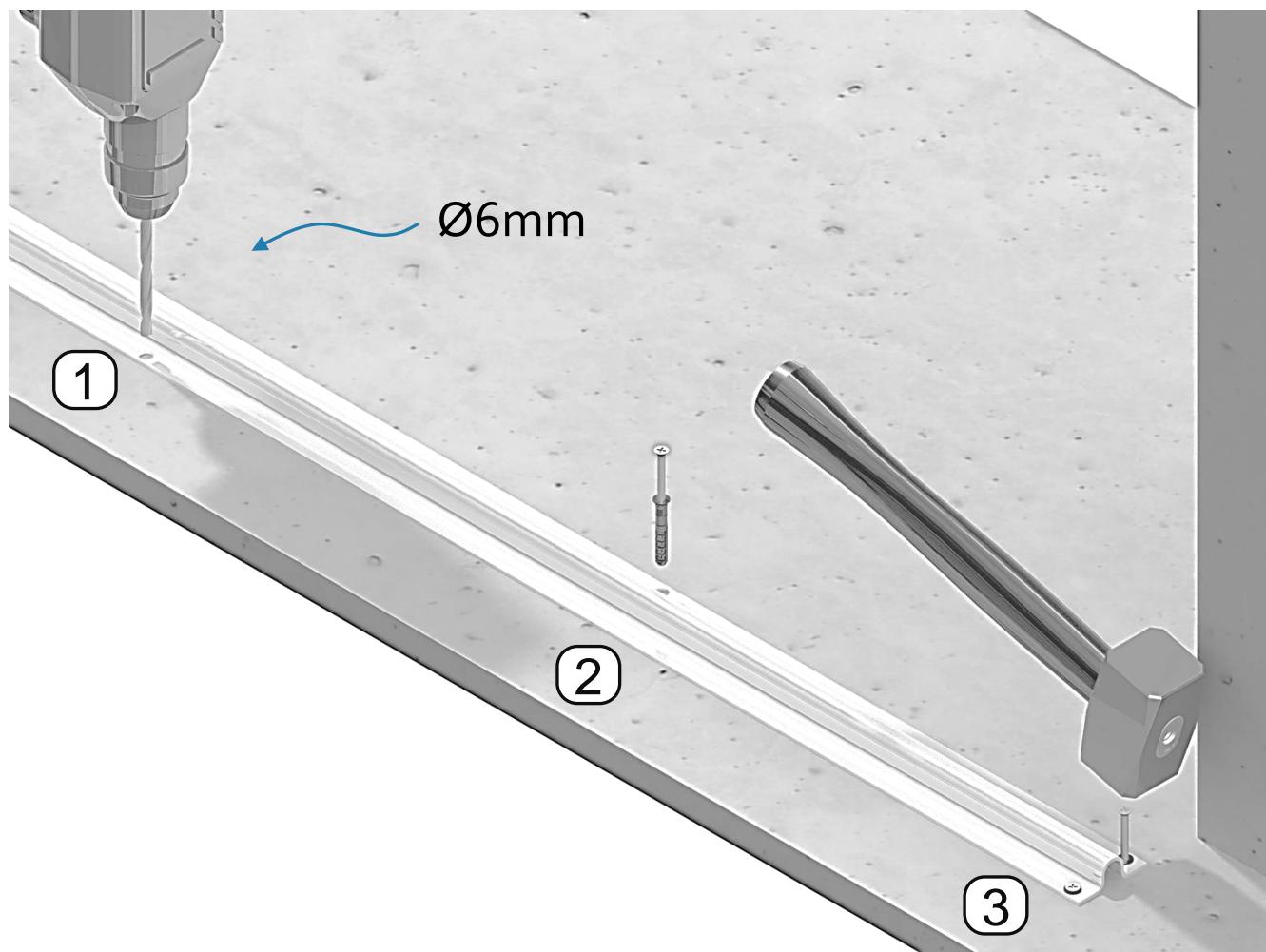

Le rail doit impérativement être posé sur un sol béton. Il est interdit de se fixer sur tout autre support.

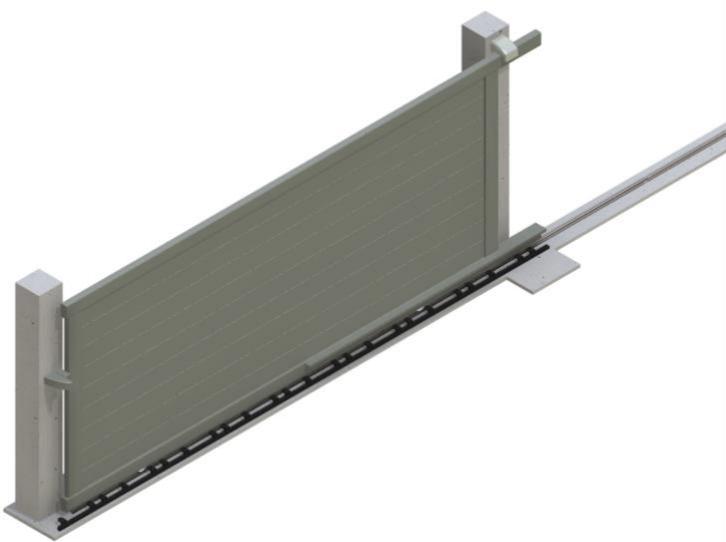

Effectuez le marquage de la position du rail à l'aide du cordeau traceur

Composants nécessaires

Equerre Qté 1

Roulettes de guidage Qté 3

Outils nécessaires

5 ↑

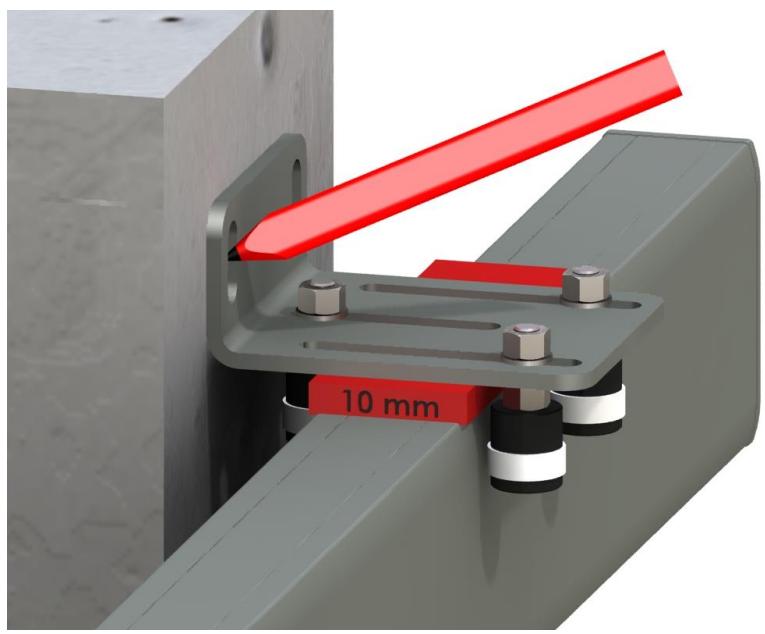

Cale épaisseur 5mm

Après serrage, vérifiez que les roulettes soient toujours libres

Composants nécessaires

Outils nécessaires

Chevilles adaptées au support Qté 2

Clés de 13

Cale ép. 10mm

Perforateur + foret adapté

Crayon

Marteau

Effectuez la fixation de l'équerre à l'aide de chevilles adaptées au support

PORTAILS & CLÔTURES

Composants nécessaires

Outils nécessaires

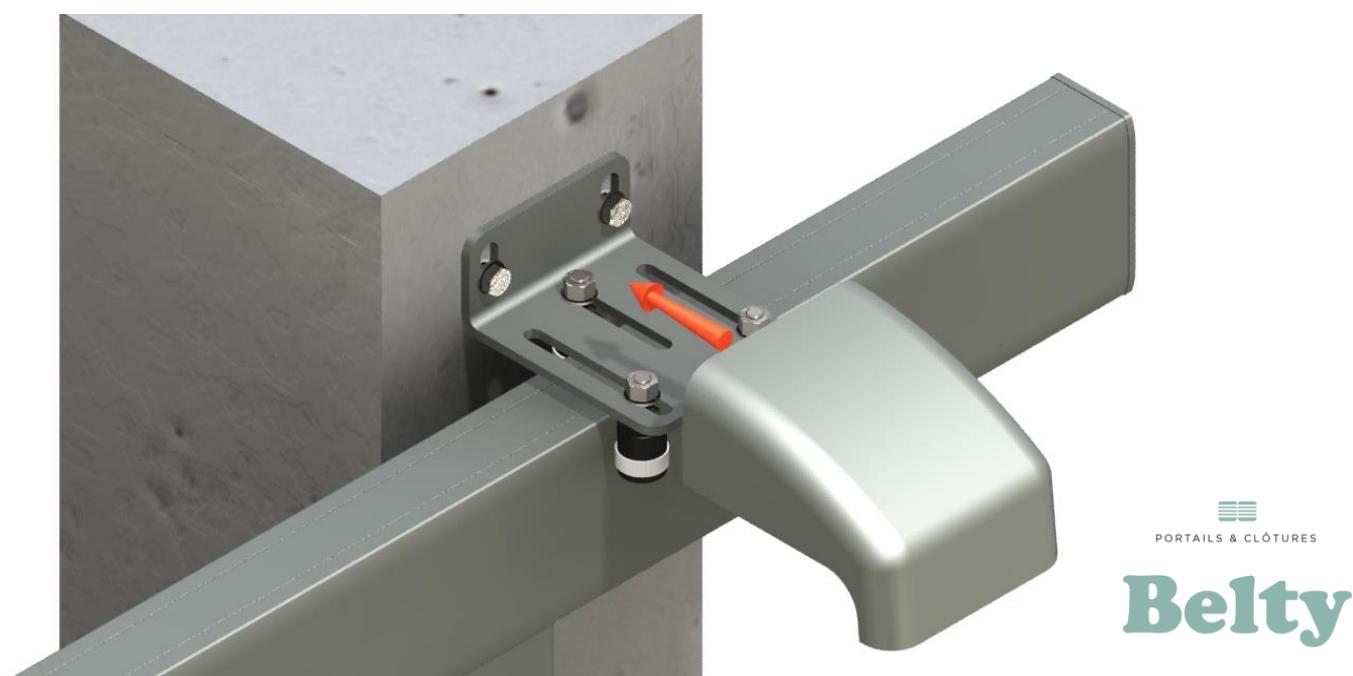

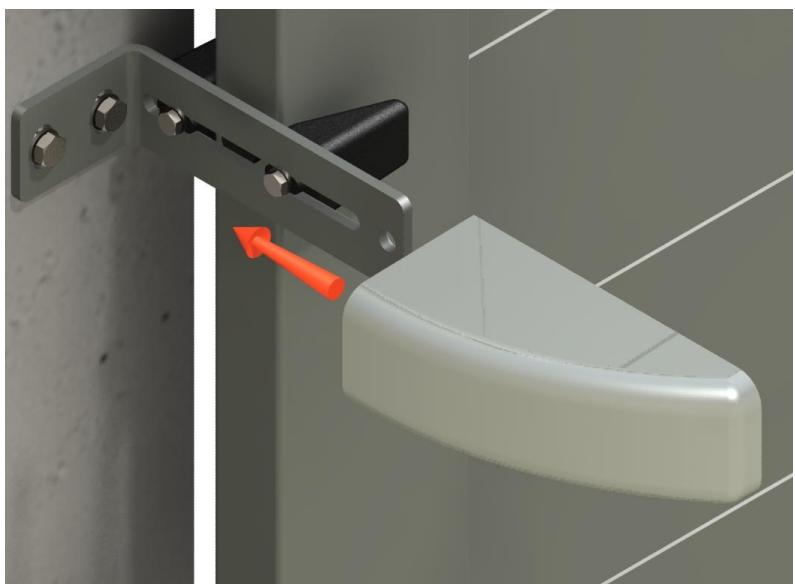

Carénage pour équerre Qté 1

Clés de 13

Niveau

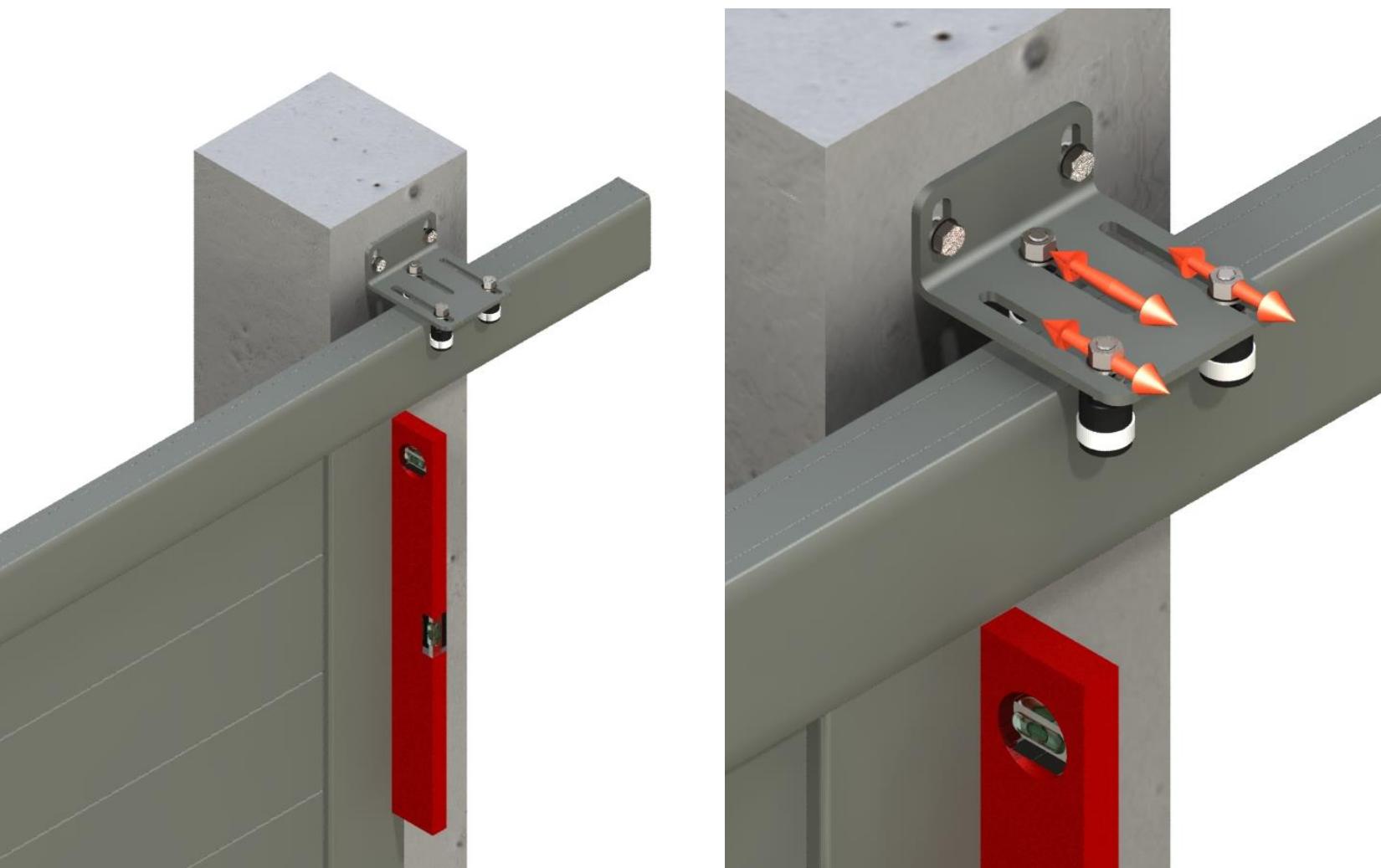

A l'aide d'un niveau à bulle, contrôlez l'aplomb du portail. Au besoin, ajustez l'aplomb en jouant sur la position des roulettes de guidage

Composants nécessaires

Outils nécessaires

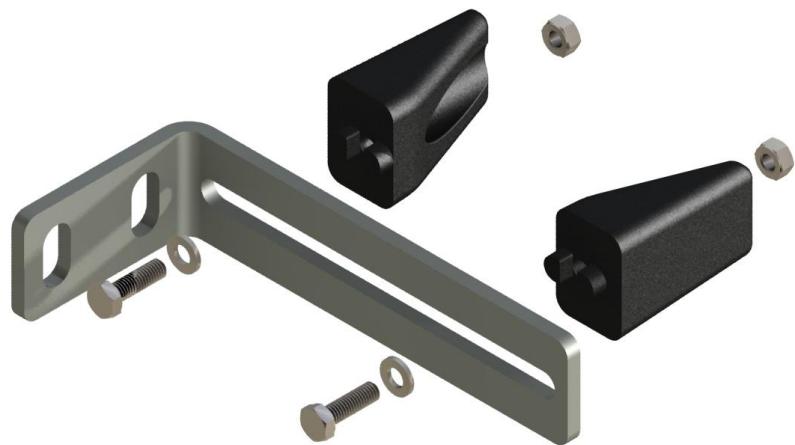

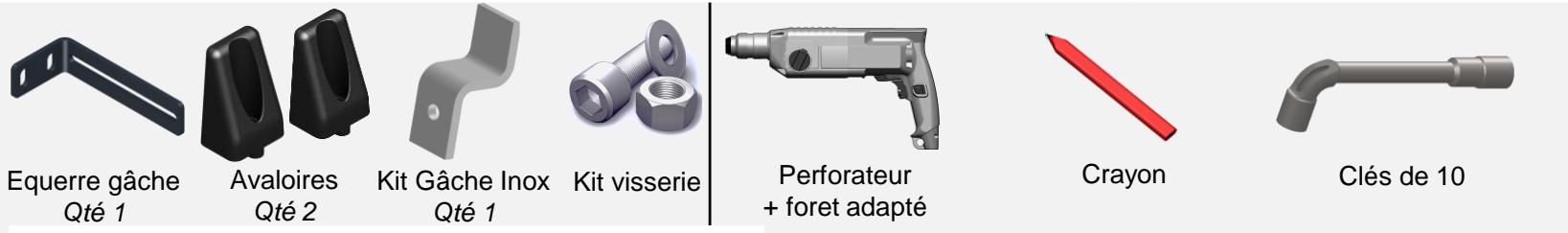

Equerre gâche Qté 1

Avaloires Qté 2

Kit visserie

Perforateur + foret adapté

Crayon

Clés de 10

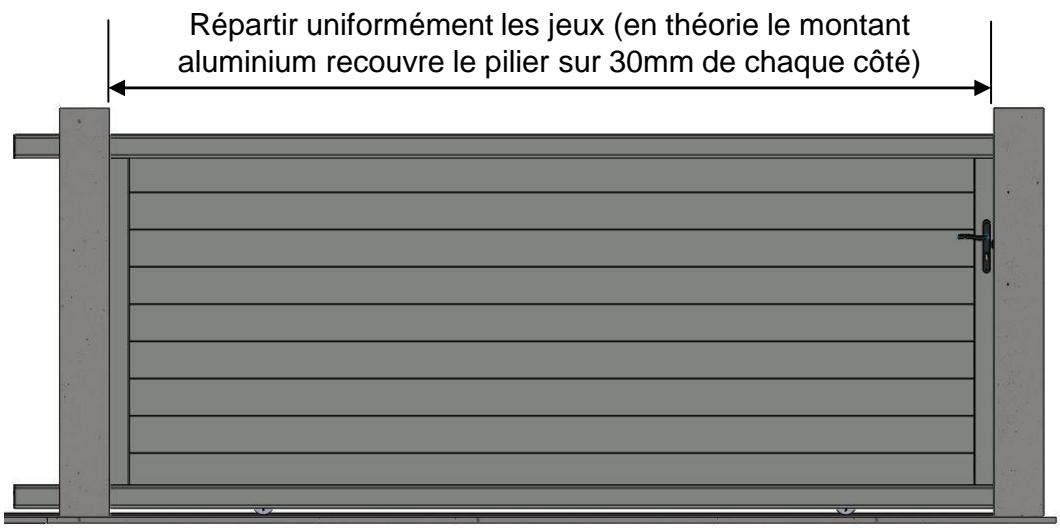

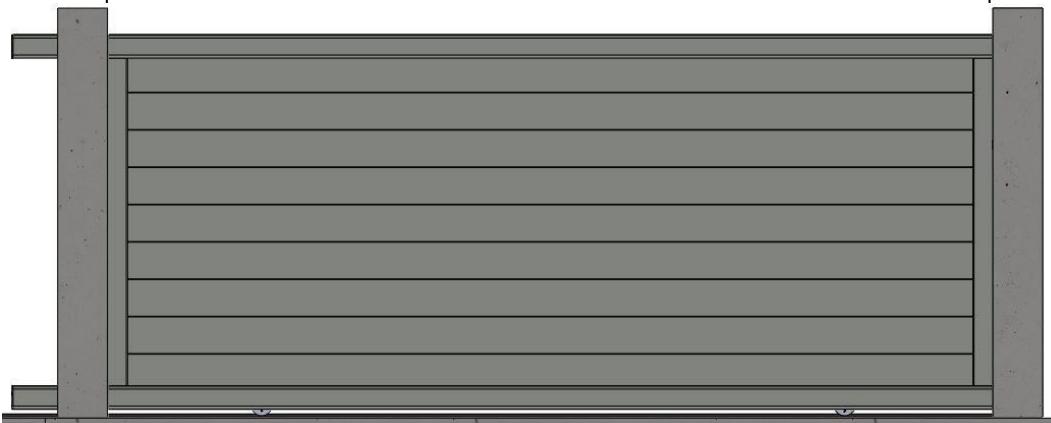

Répartir uniformément les jeux (en théorie le montant aluminium recouvre le pilier sur 30mm de chaque côté)

Positionnez la gâche avaloire à la hauteur du tampon autocollant

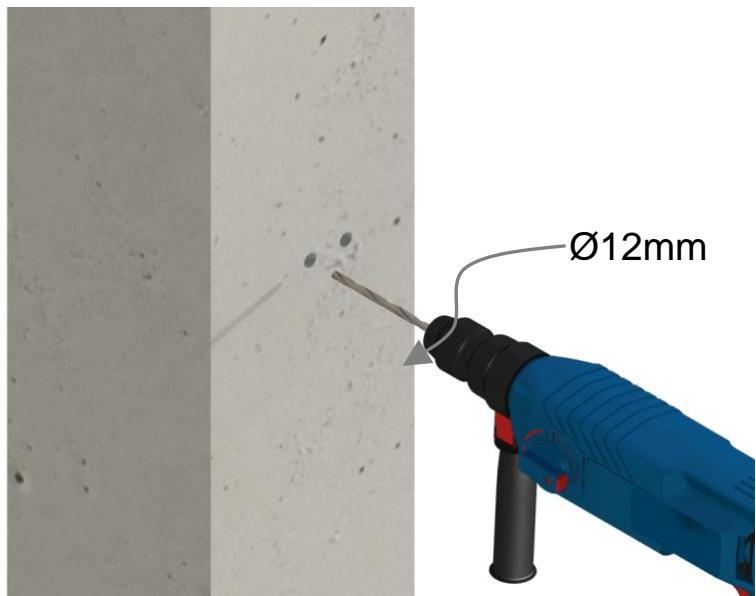

Ø12mm

PORTAILS & CLÔTURES

Composants nécessaires

Outils nécessaires

Chevilles adaptées au support Qté 2

Carénage de l'équerre Qté 1

Clé de 13

Clé de 10

Niveau

Marteau

Effectuez la fixation de l'équerre à l'aide de chevilles adaptées au support

A l'aide d'un niveau à bulle, contrôlez l'aplomb du portail. Au besoin, ajustez l'aplomb en jouant sur la position des avaloires

Option uniquement pour portail sur mesure

Composants nécessaires

Outils nécessaires

Répartir uniformément les jeux (en théorie le montant aluminium recouvre le pilier sur 30mm de chaque côté)

Option uniquement pour portail sur mesure

Composants nécessaires

Chevilles adaptées au support Qté 2

Outils nécessaires

Clé de 13

Clé de 10

Niveau

Marteau

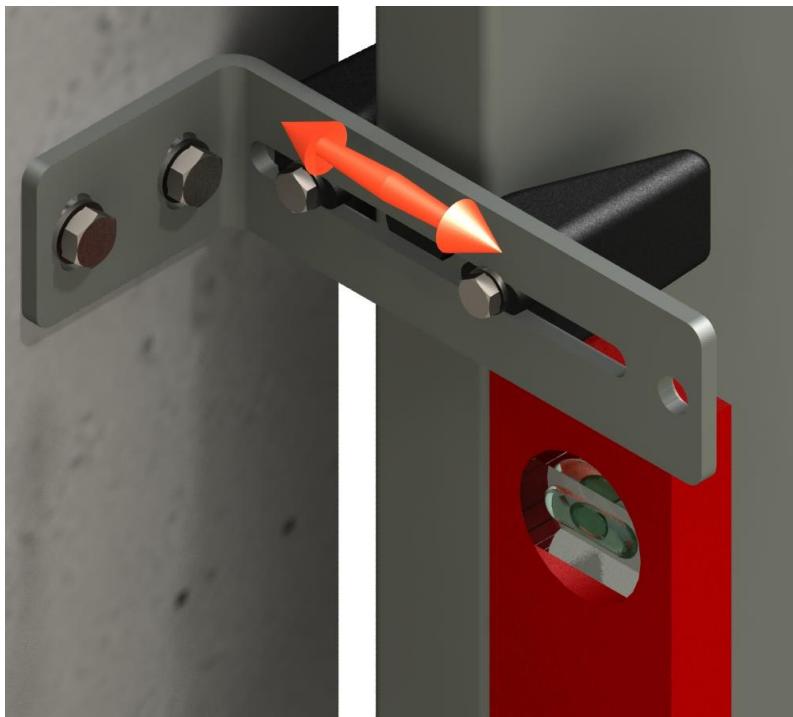

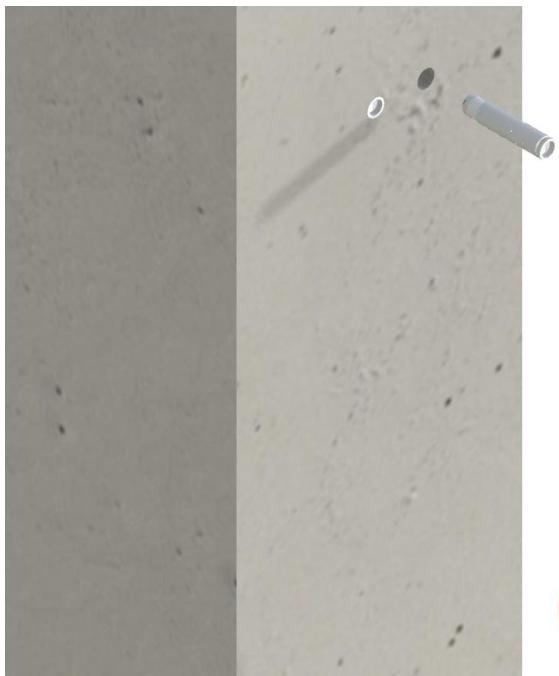

Effectuez la fixation de l'équerre à l'aide de chevilles adaptées au support

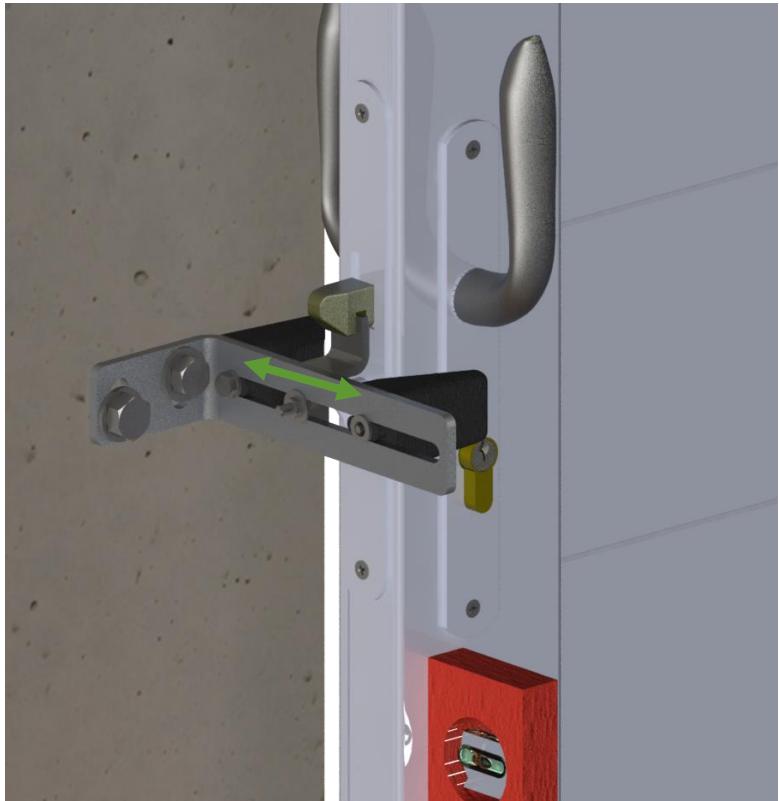

A l'aide d'un niveau à bulle, contrôlez l'aplomb du portail. Au besoin, ajustez l'aplomb en jouant sur la position des avaloires. Insérez le carénage de l'avaloire.

PORTAILS & CLÔTURES

Option uniquement pour portail standard

Composant nécessaire

Gabarit de perçage papier Qté 1

Outils nécessaires

Ruban adhésif

Scie cloche Ø20mm

Forêt ∅3mm

Forêt ∅3,5mm

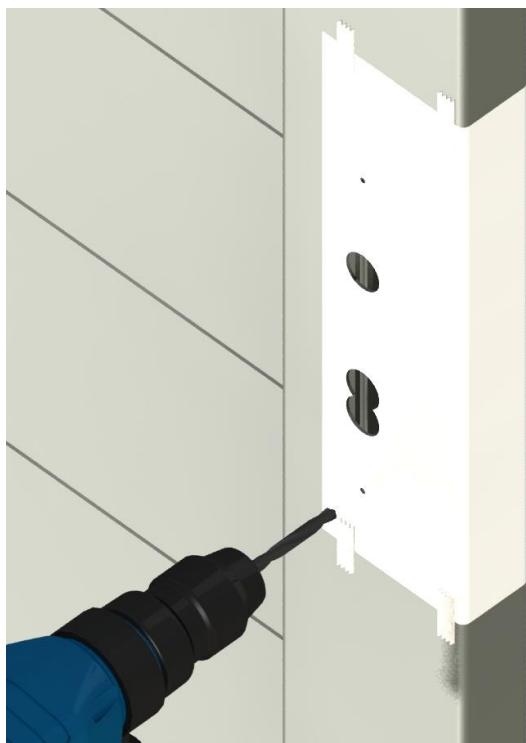

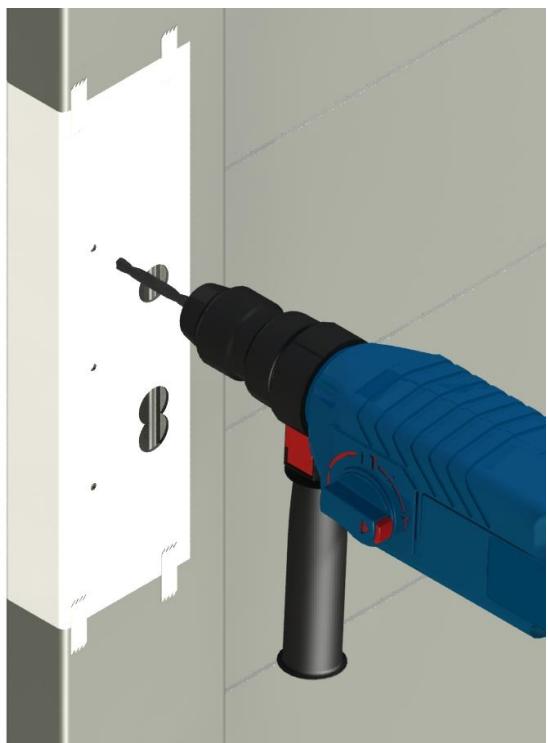

Mettez en place le gabarit de perçage en suivant les instructions situées dessus. Effectuez les perçage ∅20mm côté propriété et côté rue à l'aide d'un scie cloche

Effectuez ensuite les 2 perçages côté rue à l'aide d'un foret ∅3mm

Terminez par les 3 perçages côté propriété à l'aide d'un foret ∅3,5mm

PORTAILS & CLÔTURES

Option uniquement pour portail standard

Composants nécessaires

Outil nécessaire

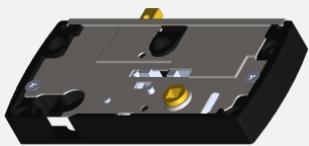

Enjoliveur de serrure Qté 1

Vis tôle tête bombée inox 4,8x38 Qté 3

Vis tôle tête fraisée inox 3,5x16 Qté 1

Tournevis cruciforme

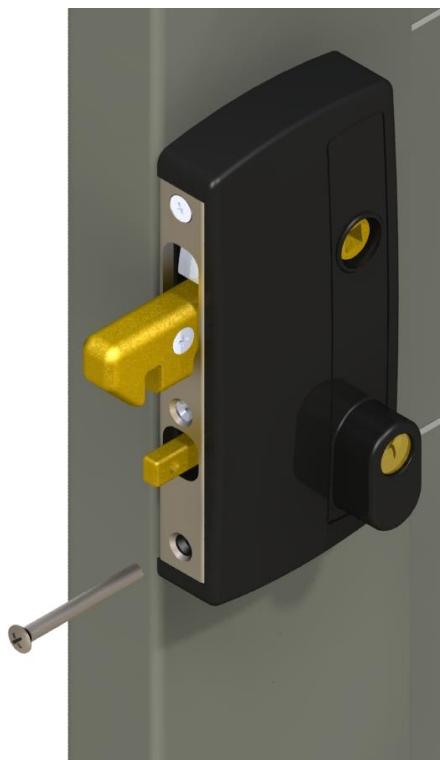

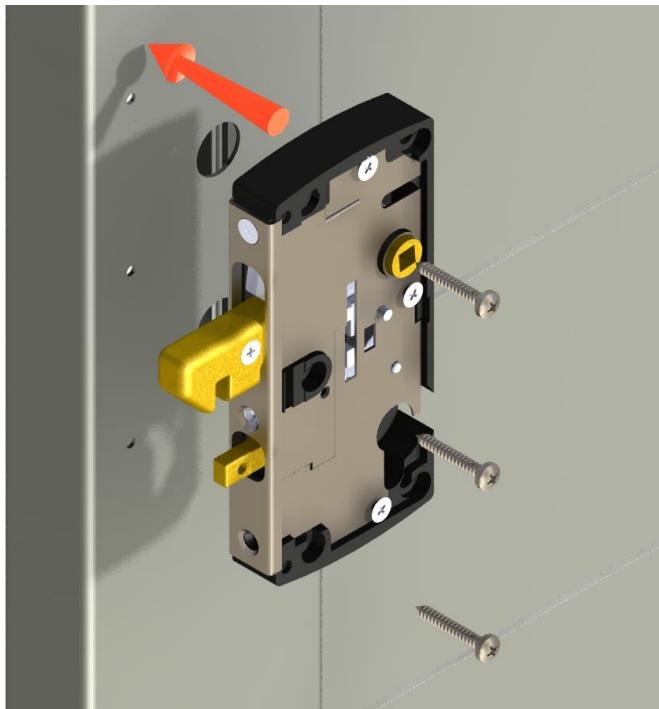

Mettez en place et effectuer le serrage des 3 vis tôle tête bombée 4,8x38

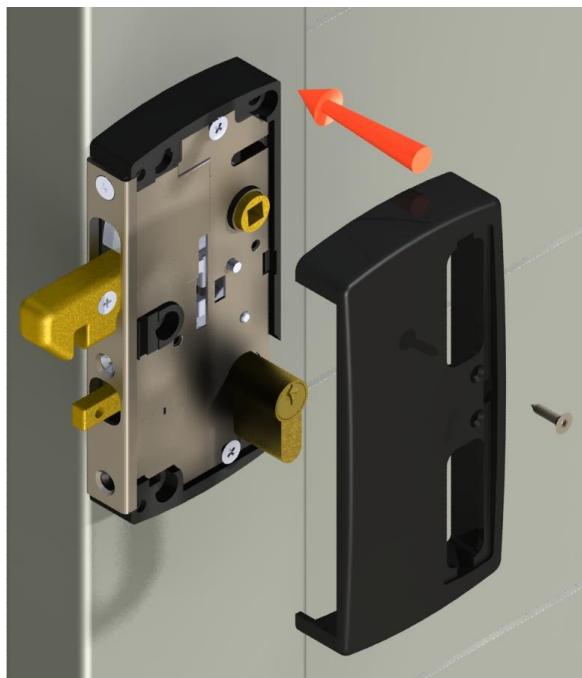

Positionnez l'enjoliveur de serrure et sa vis 3,5x16 de maintien

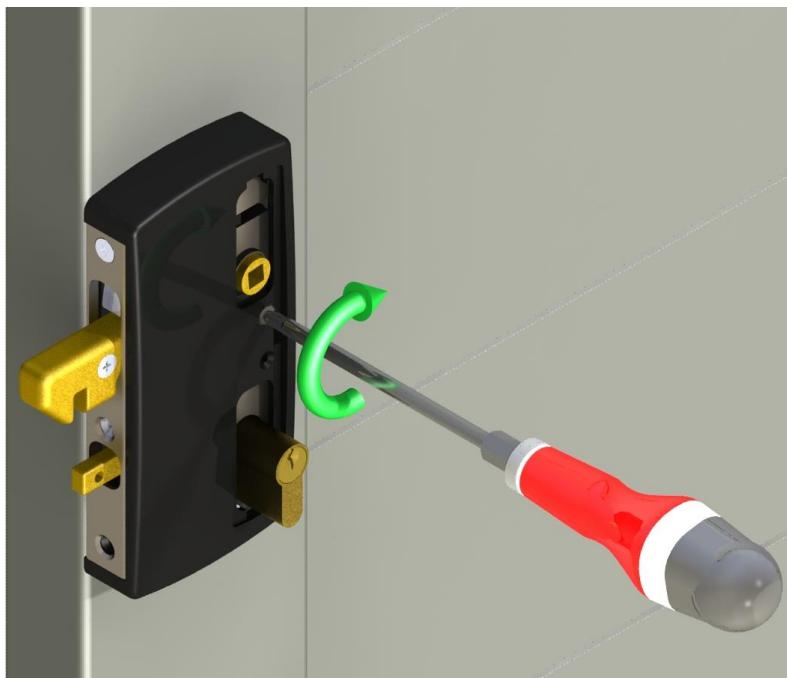

Effectuez le serrage de la vis de maintien à l'aide d'un tournevis cruciforme

PORTAILS & CLÔTURES

Option uniquement pour portail standard

Composants nécessaires
Outil nécessaire

Enjoliveur de cylindre à clipper Qté 1

Cylindre Qté 1

Vis inox tête fraisée M5x70 Qté 1

Tournevis cruciforme

Clippez le cache cylindre

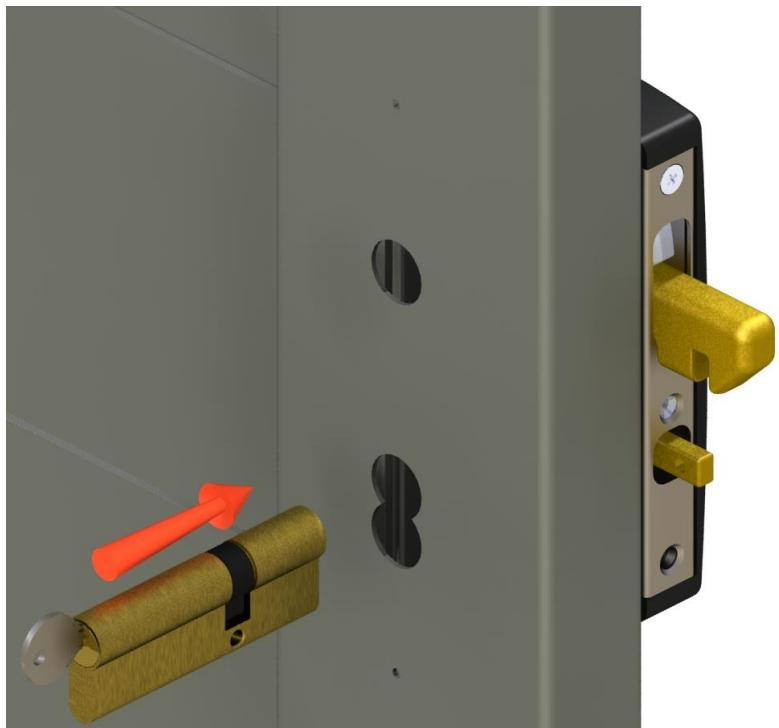

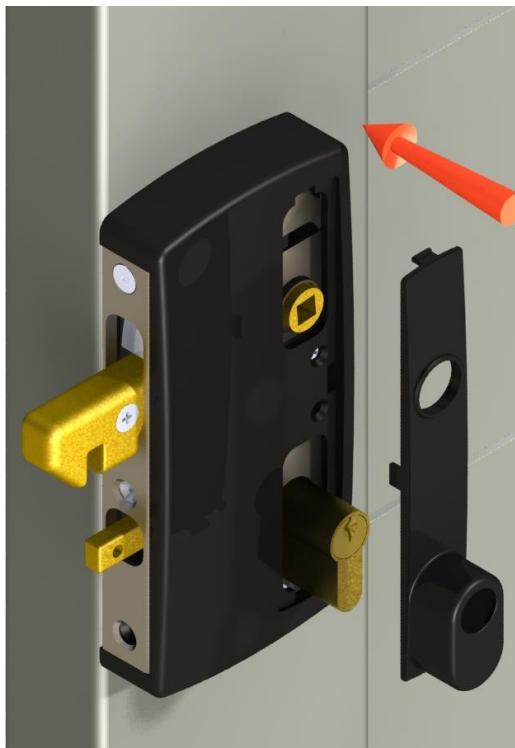

Mettez en place le cylindre

Option uniquement pour portail standard

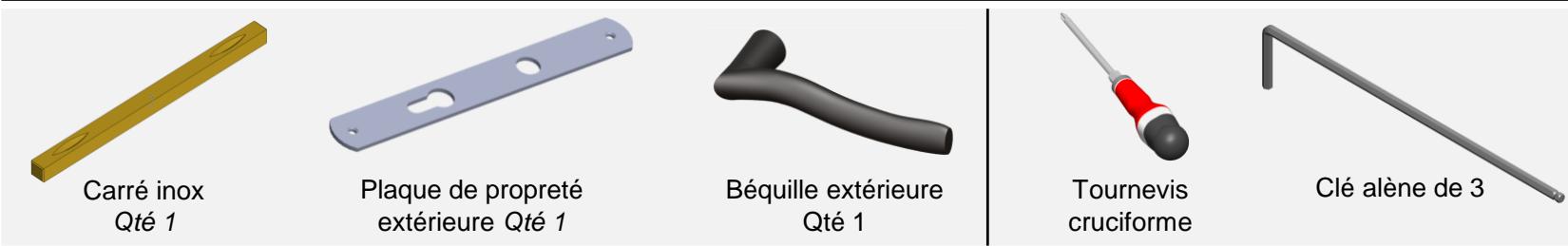

Composants nécessaires

Outils nécessaires

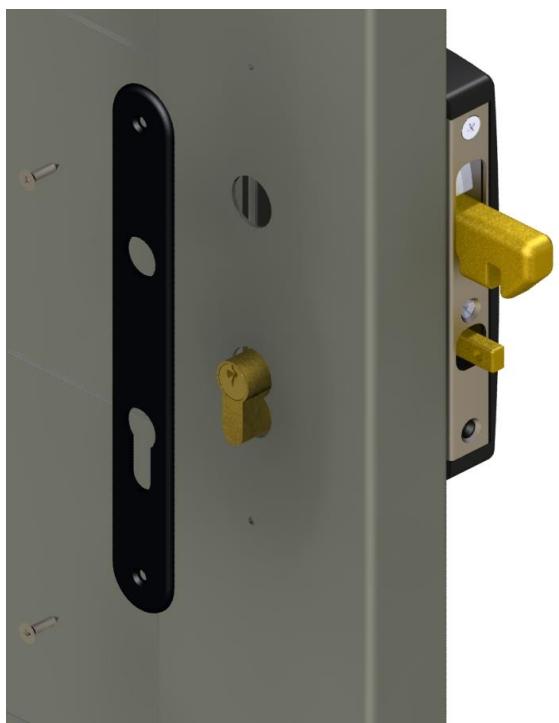

Mettez en place la plaque de propreté (côté rue) puis effectuez le vissage à l'aide des 2 vis inox tête fraisée

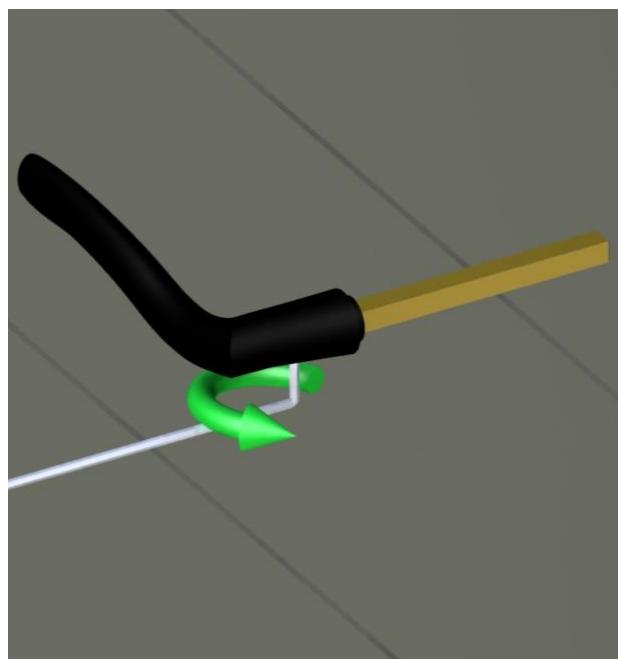

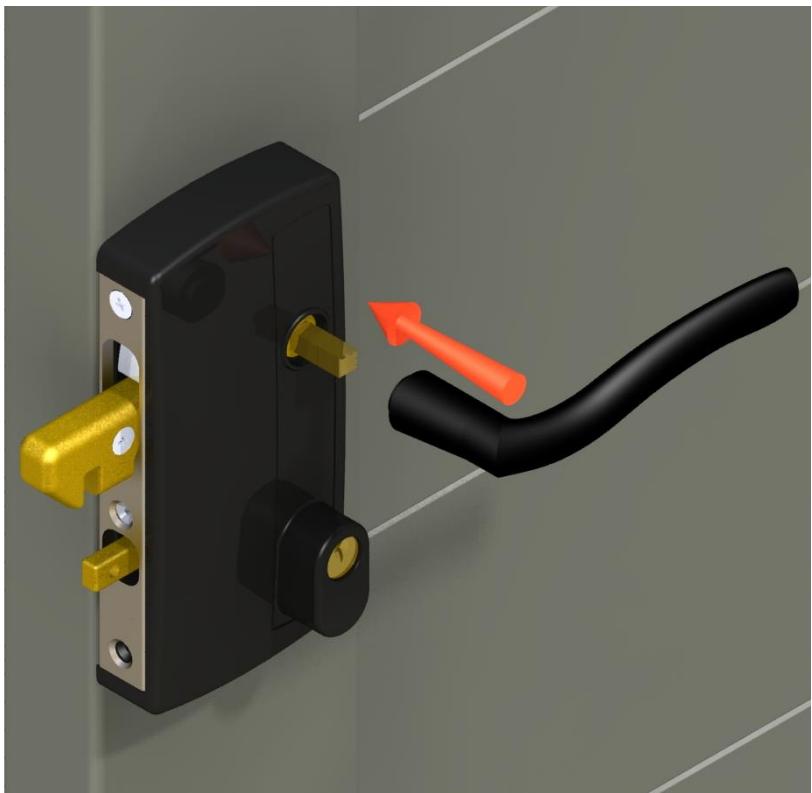

A l'aide de la clé alène, effectuez le vissage de la béquille sur le carré inox puis insérez l'ensemble dans le montant et le bloc serrure

Option uniquement pour portail standard

Composant nécessaire

Béquille intérieure Qté 1

Outil nécessaire

Clé alène de 3

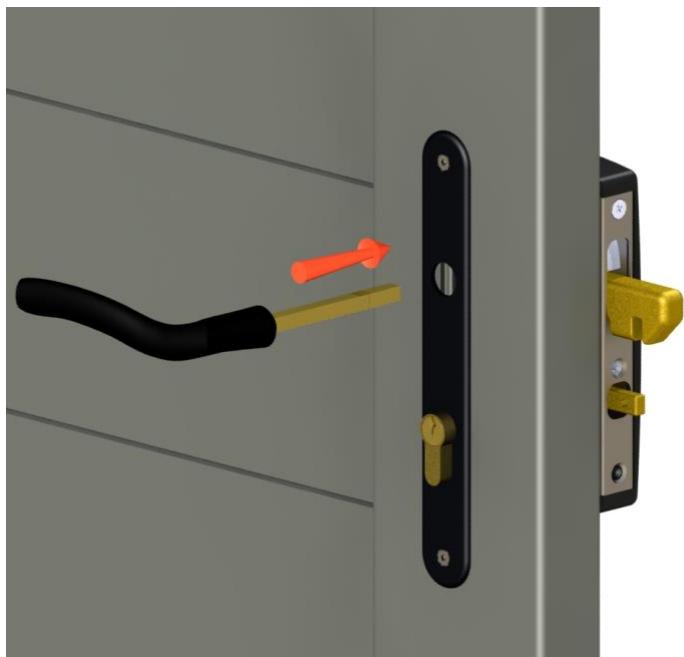

Insérez la béquille intérieure sur le carré puis effectuez le serrage à l'aide de la clé alène

Option uniquement pour portail standard

Composants nécessaires

Vé de réception Qté 1

Gâche inox Qté 1

Outils nécessaires

Tournevis cruciforme

Clé de 13

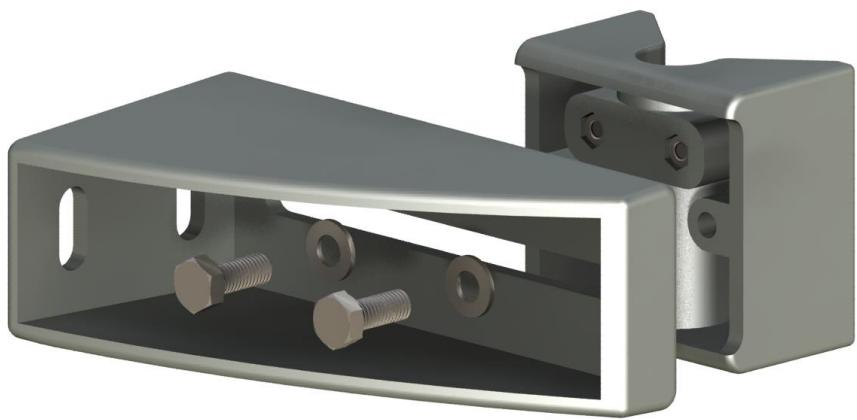

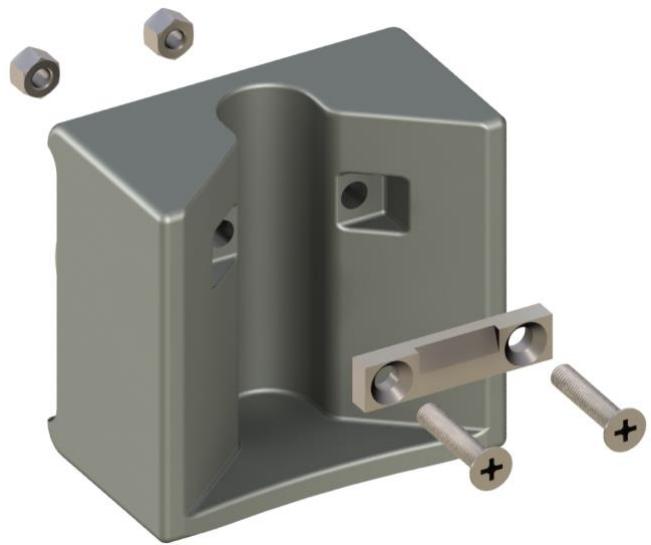

Effectuez l'assemblage de la gâche inox sur le vé à l'aide des 2 écrous M5 et des deux vis tête fraisée M5x25. Effectuez le serrage à l'aide d'un tournevis cruciforme

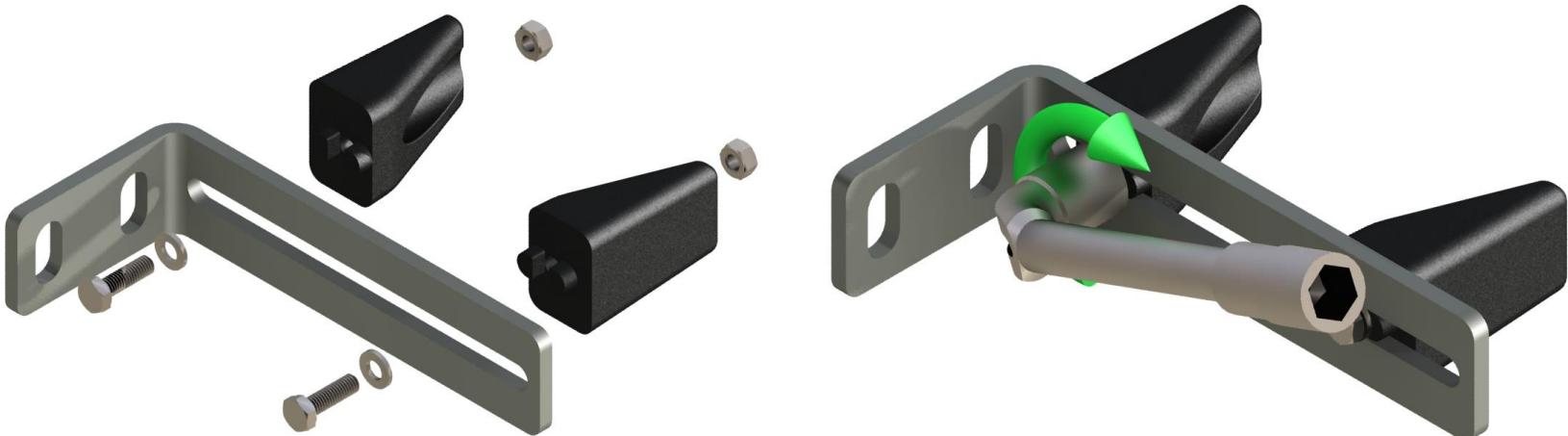

Effectuez l'assemblage du Vé sur l'équerre à l'aide des deux vis tête hexagonale M8. Effectuez un serrage modéré à l'aide d'une clef à pipe de 13

Répartir uniformément les jeux (en théorie le montant aluminium recouvre le pilier sur 30mm de chaque côté)

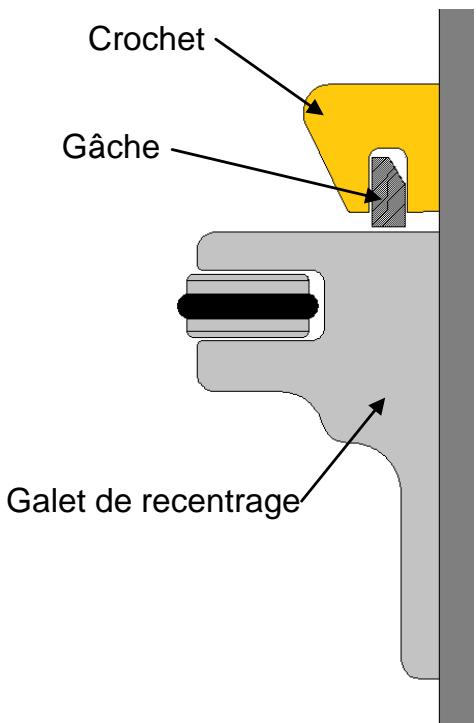

Crochet Gâche Galet de recentrage

Coupe de principe de la serrure verrouillée sur la gâche

Option uniquement pour portail standard

Composants nécessaires

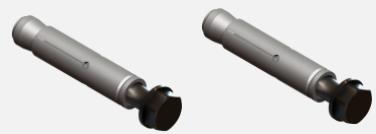

Chevilles adaptées au support Qté 2

Outils nécessaires

Perforateur + foret adapté

Crayon

Clés de 13

Marteau

Tournevis cruciforme

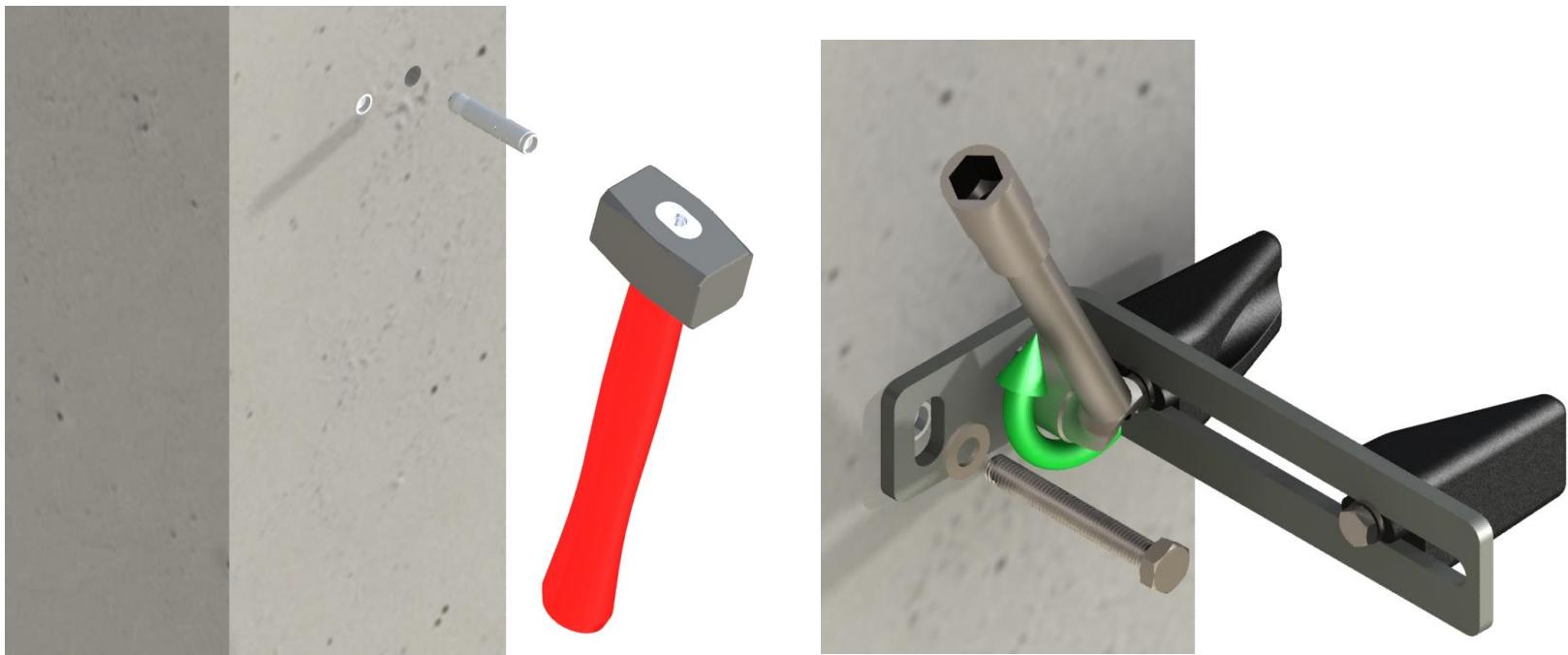

Effectuez la fixation de l'équerre à l'aide de cheville adaptée au support.

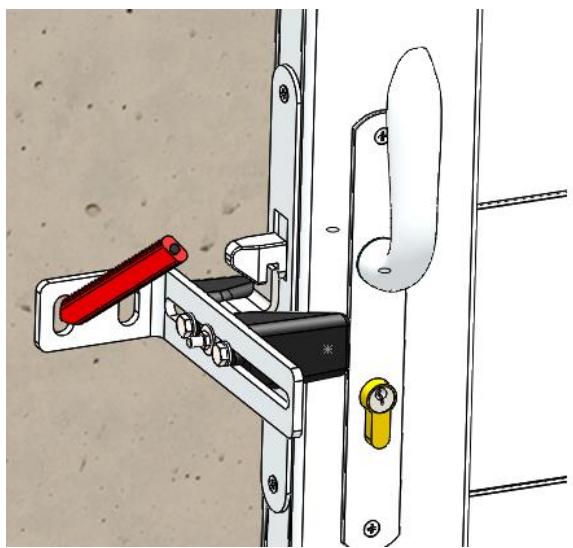

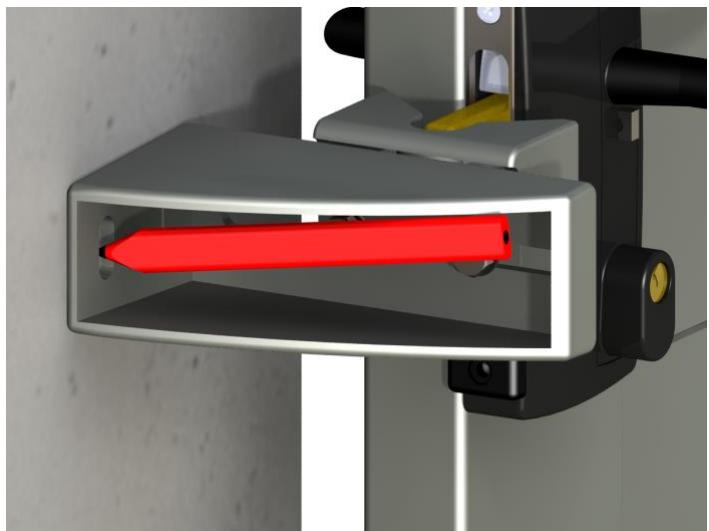

Utilisez une clef à pipe et un tournevis afin d'effectuer le serrage de la vis située à l'intérieur de l'équerre

Option uniquement pour portail standard

Composants nécessaires

Outils nécessaires

Clés de 13

Niveau

Tournevis cruciforme

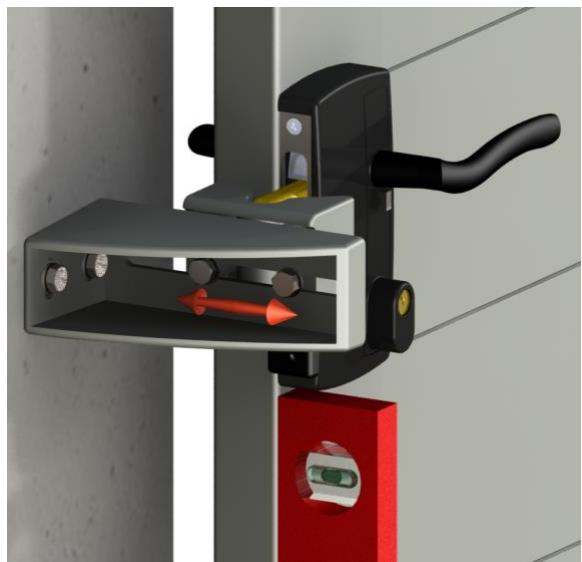

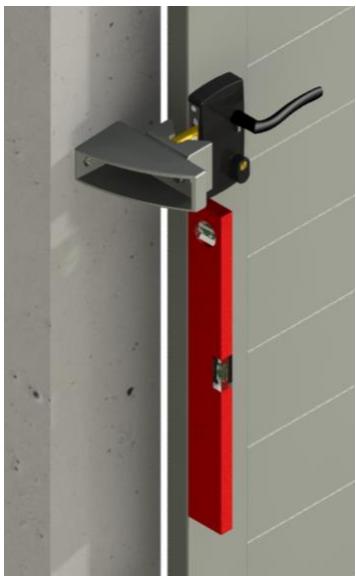

A l'aide d'un niveau à bulle, contrôlez l'aplomb du portail. Au besoin, ajustez l'aplomb en jouant sur la position du vé de réception

Une fois les réglages effectués, procédez au serrage définitif du vé

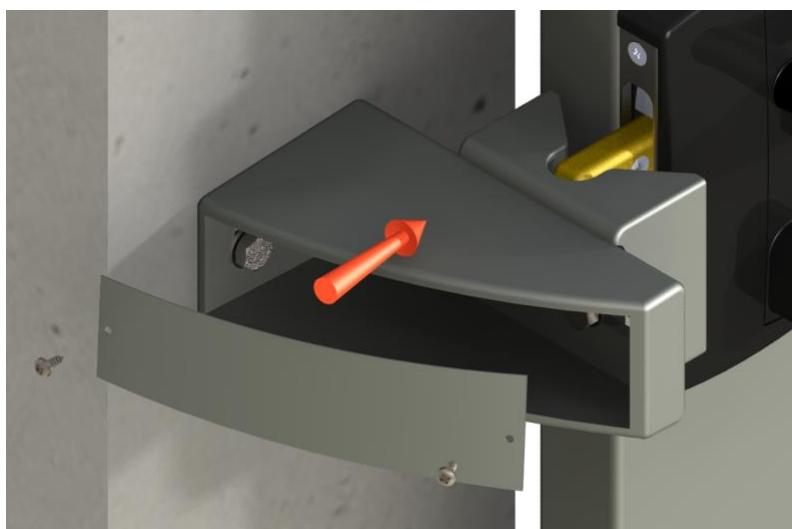

Mettez en place le cache puis effectuez le serrage des vis à l'aide d'un tournevis cruciforme

PORTAILS & CLÔTURES

Composant nécessaire

Outils nécessaires

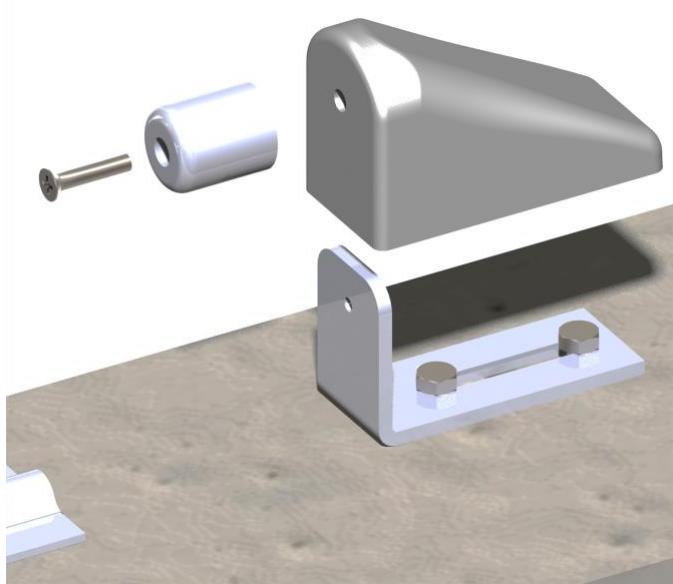

Butée de seuil

Crayon

Perforateur + foret adapté

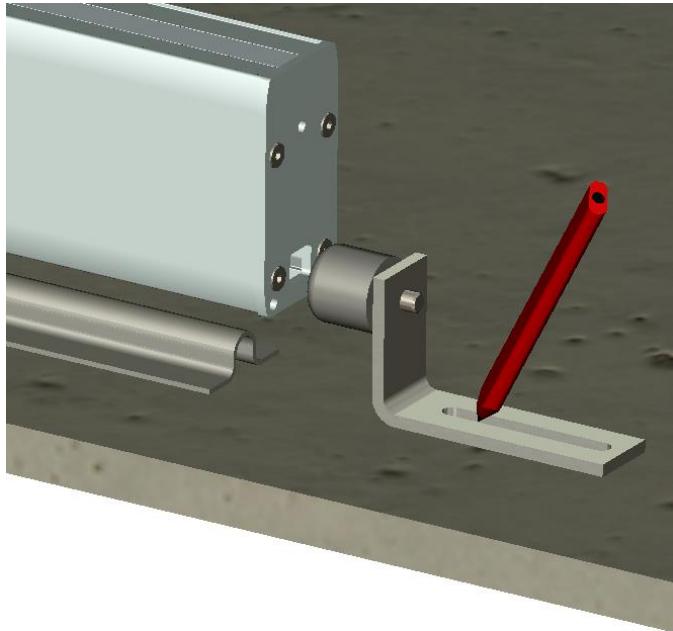

La butée de seuil est un élément de sécurité qui doit impérativement être mise en place, que le portail soit manuel ou motorisé

10mm

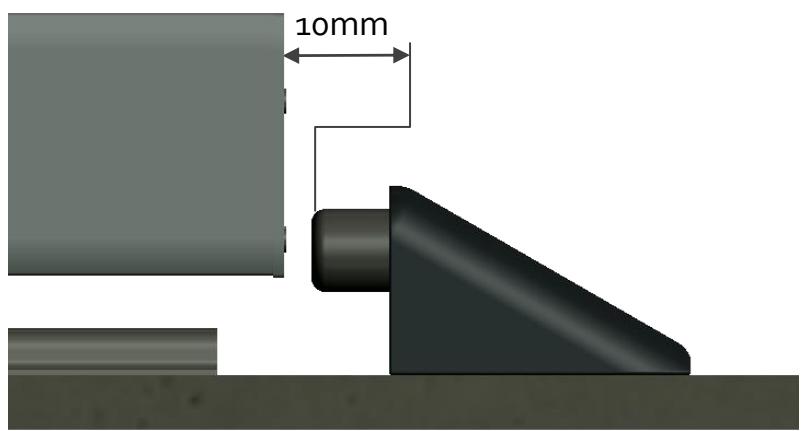

Portail motorisé : se mettre en fin de course et laissez un jeu de 10mm entre butée et portail Portail manuel : Ouvrez le portail au maximum et mettez la butée en contact avec le portail

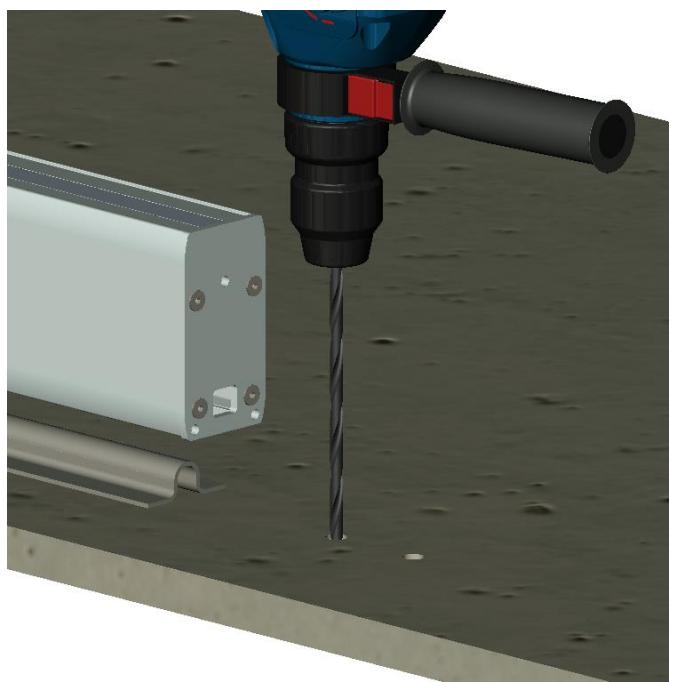

Effectuez la fixation de l'équerre à l'aide de chevilles adaptées au support

Composants nécessaires

Outils nécessaires

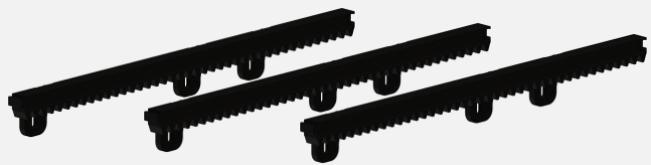

Éléments de crémaillère Qté variable selon les kits

Crayon

Niveau

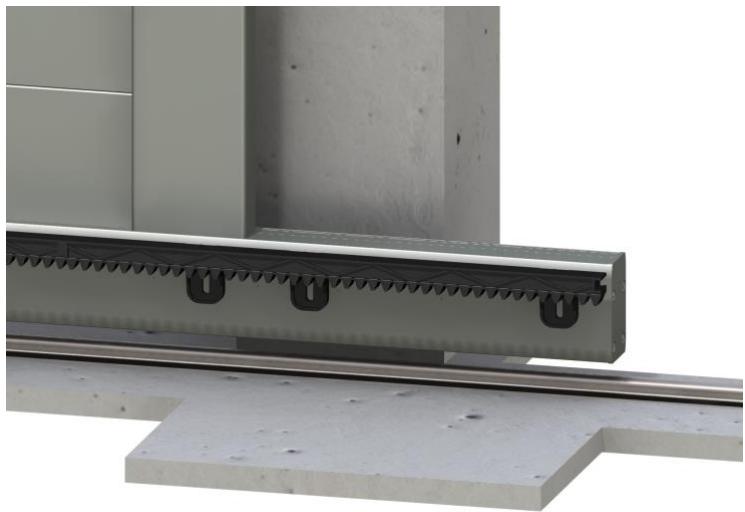

Assemblez les éléments de la crémaillère et posez les au sol

Présentez la crémaillère en alignant son extrémité au refoulement

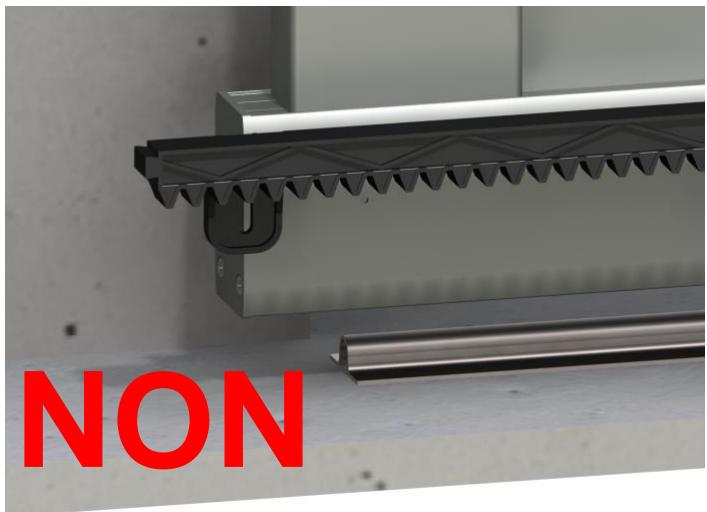

NON

Vérifiez que la fixation de la dernière patte ne soit pas dans le vide. Si c'est le cas répartissez au mieux l'ensemble de la crémaillère

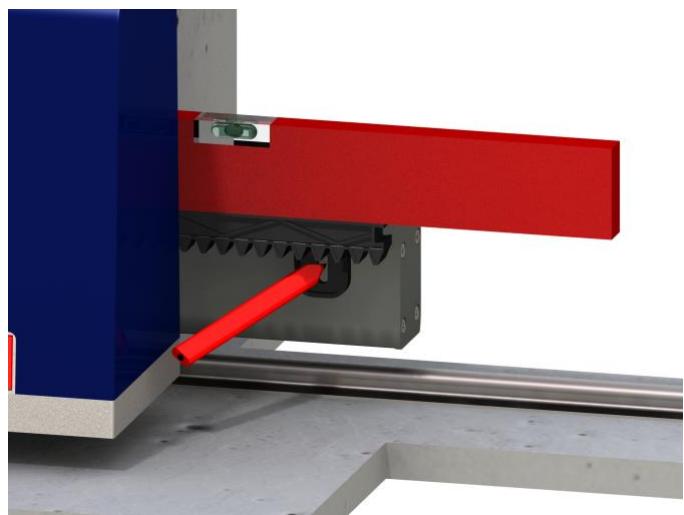

Une fois ces vérifications effectuées, positionnez le premier élément de crémaillère côté refoulement :

• Posez un côté sur le pignon du moteur (avec le jeu nécessaires)
• Vérifiez le niveau à l'aide du niveau à bulle et tracez l'emplacement de la première fixation

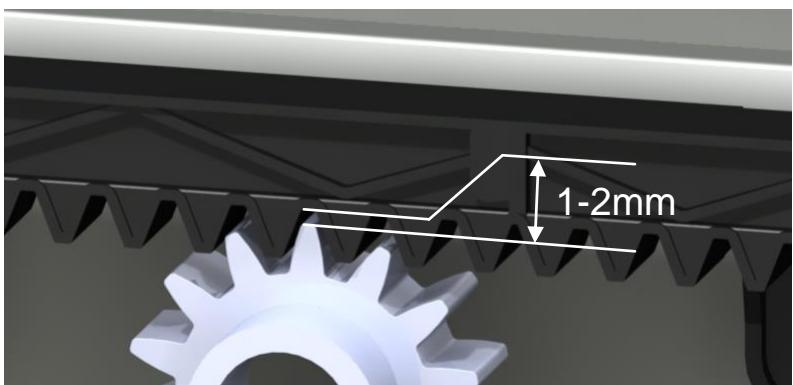

1-2mm

Toujours laisser entre 1 et 2mm de jeu entre le pignon du moteur et la crémaillère

Composants nécessaires

Éléments de crémaillère Qté variable selon les kits

Kit visserie

Outils nécessaires

Scie à métaux

Perceuse + foret adapté

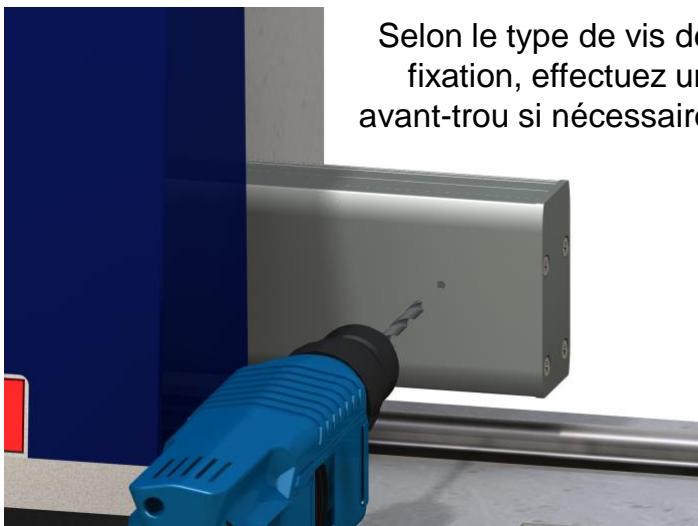

Selon le type de vis de fixation, effectuez un avant-trou si nécessaire

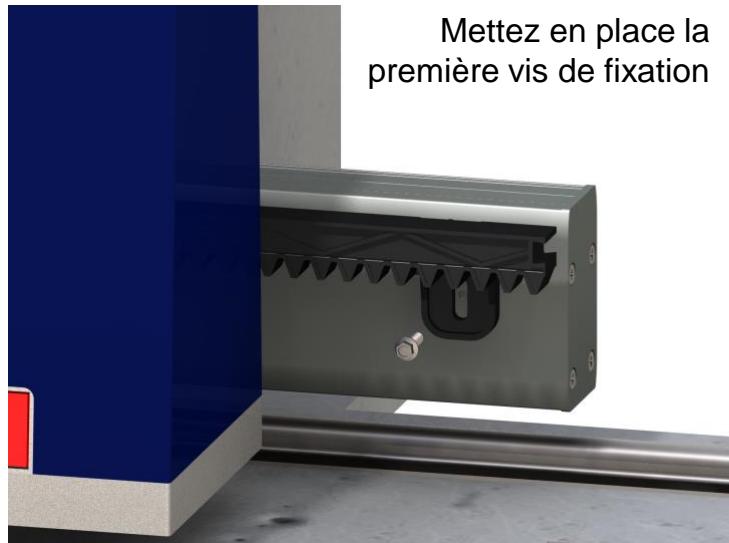

Mettez en place la première vis de fixation

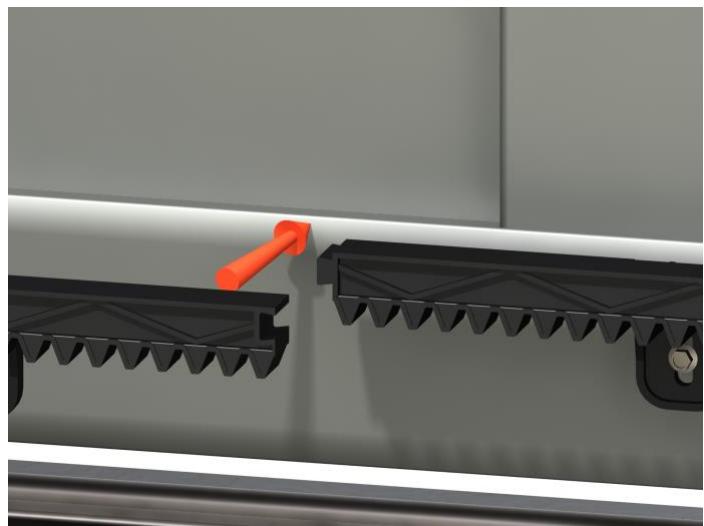

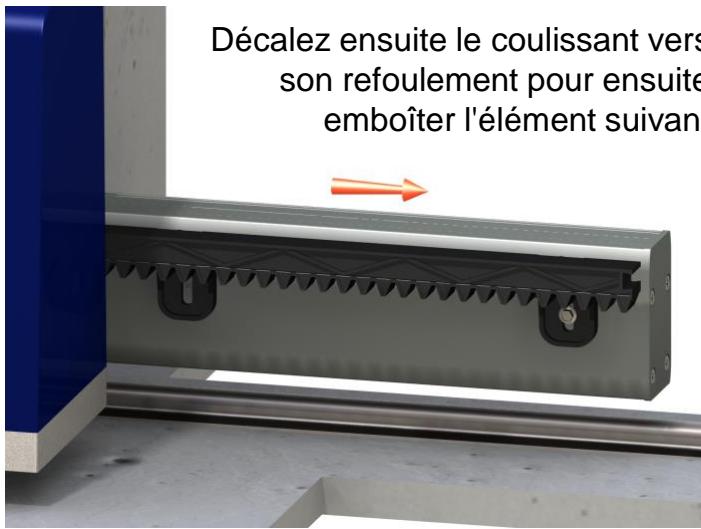

Décalez ensuite le coulissant vers son refoulement pour ensuite emboîter l'élément suivant

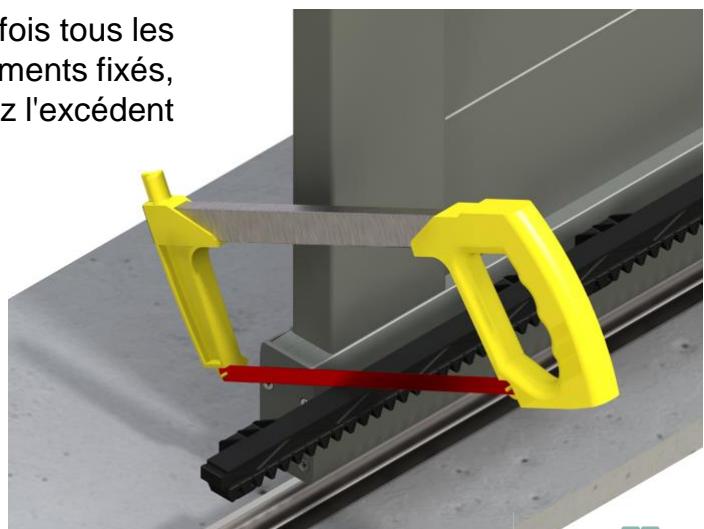

Une fois tous les éléments fixés, coupez l'excédent

fois tous les ments fixés, z l'excédent

PORTAILS & CLÔTURES

Nettoyez régulièrement autour du produit.

Vérifiez le bon fonctionnement de la serrure et sa bonne fixation.

Utilisez un lubrifiant en spray du type paraffine pour entretenir la serrure régulièrement et avant la première utilisation.

Contrôlez et resserrez régulièrement les boulons et les fixations.

Le lavage au nettoyeur à haute pression est déconseillé au-dessus de 1 bars et au minimum à 1 mètre.

Utilisez un produit neutre, spécifique à l'aluminium et au PVC tel un shampoing de voiture.

Ne jamais utiliser d'eau de javel pure ou faiblement diluée, d'acétone ou tout autre produit d'entretien (liquide vaisselle ...).

Rinçage à l'eau savonneuse uniquement, un nettoyage régulier conseillé (tous les 12 mois).

Prévoyez une fréquence plus rapprochée si l'ambiance comporte des agents agressifs.

Situation	Atmosphère	Fréquence
Zone rurale	Peu agressive	1 fois / an
Centre urbain peu dense	Peu agressive	1 fois / an
Centre urbain dense	Agressive	2 fois / an
Littoral, zone industrielle	Très agressive	2 fois / an

Service après-vente

Tout produit appelé à bénéficier de la garantie doit en effet être, au préalable, soumis au service après-vente du vendeur dont l'accord est indispensable pour toute intervention.

Le fabricant aura la possibilité de vérifier les produits sur place ou de demander le retour. En aucun cas le retour ne pourra être décidé ultérieurement par l'acheteur.

Les frais et risques de retour des produits présumés défectueux sont à la charge de l'acheteur sauf préavis contraire.
