| Type de produit | Hotte aspirante encastrable |
| Marque | Whirlpool |
| Modèle | AKR 639 WH - TABLEAU DE PROGRAMMES |
| Utilisation | Intérieur, montage dans un élément mural |
| Distance minimale par rapport à la cuisinière | 43 cm (électrique), 65 cm (gaz, mazout, charbon) |
| Matériau du châssis | Métal avec garnitures métalliques amovibles |
| Nombre de vitesses d'aspiration | 3 (petite, moyenne, grande quantité de vapeur/fumée) |
| Éclairage | Ampoules halogènes 12 V, 20 W, Ø 35 mm, type GU4 |
| Type de filtre à graisses | Lavable au lave-vaisselle ou à la main |
| Fréquence de nettoyage du filtre à graisses | Au moins une fois par mois |
| Filtre à charbon (optionnel) | Montable pour version recyclage |
| Alimentation électrique | 220-240 V, 50/60 Hz (typical) |
| Raccordement électrique | Câble d'alimentation avec fiche, à brancher après installation |
| Dimensions du châssis (approx.) | Largeur standard 60 cm (non spécifié exactement) |
| Profondeur de l'élément mural | Jusqu'à 315 mm (garniture 37 mm) ou plus de 315 mm (garniture 75 mm) |
| Type d'évacuation | Extraction ou recyclage (avec filtre à charbon) |
| Accessoires fournis | 2 garnitures métalliques, 4 entreprises latérales, conduit d'évacuation, déflecteur (recyclage), gabarit de perçage, vis |
| Entretien des ampoules | Remplacer uniquement par des ampoules halogènes PHILIPS STANDARD LINE code 425409 |
| Sécurité | Couper le courant avant installation, accès à la fiche électronique réservé à un technicien qualifié |
| Garantie | Standard Whirlpool (consulter conditions) |
FOIRE AUX QUESTIONS - AKR 639 WH - TABLEAU DE PROGRAMMES WHIRLPOOL
Questions des utilisateurs sur AKR 639 WH - TABLEAU DE PROGRAMMES WHIRLPOOL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Aspirateur au format PDF gratuitement ! Retrouvez votre notice AKR 639 WH - TABLEAU DE PROGRAMMES - WHIRLPOOL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AKR 639 WH - TABLEAU DE PROGRAMMES de la marque WHIRLPOOL.
MODE D'EMPLOI AKR 639 WH - TABLEAU DE PROGRAMMES WHIRLPOOL
Distance minimale par rapport à la cuisinière : 43 cm (cuisinière électrique), 65 cm (cuisinière à gaz, mazout ou charbon). Pour le montage, suivez la numération (1 2 3 ) et les instructions correspondantes. Ne branchez pas l'appareil tant que l'installation n'est pas terminée.
Informations préliminaires pour l'installation de la hotte :
Durant les phases de branchement électrique, coupez le courant depuis le tableau principal de l'habitation. La hotte est conçue pour être installée à l'intérieur d'un élément mural, et doit adhérer aux parois de celui-ci. Il est conseillé d'installer la hotte dans un élément mural dont les dimensions correspondent aux dimensions d'encombrement de la hotte.
À cet effet, veuillez consulter la figure 1 qui vous fournira des indications utiles pour une installation correcte de la hotte et pour la réalisation des ouvrages de l'élément mural pour le passage du châssis de la hotte, et d'autre part, sur la paroi supérieure de l'élément mural pour l'évacuation de l'air, le passage du câble de raccordement électrique, et pour permettre l'accès à la fiche électronique qui commande les fonctionnalités de la hotte (ACCES AUTORISE UNIQUEMENT À UN TECHNICIEN QUALIFIÉ).
Attention!
4 entreprises latérales sont fournies avec la hotte (2 pour le côté droit et 2 pour le côté gauche). Ces entreprises devront être installées si la largeur du logement destiné à recevoir le châssis contenant le groupe moteur de la hotte dépasse de 6 mm la largeur du châssis.
Dans ce cas, les entreprises seront montées sur la partie extérieure du châssis, en correspondance des trous prévus pour le passage des vis de fixation à l'élément mural (Fig. 2-A).
- Mesurez la profondeur de l'élément mural (en tenant compte également de la porte). Jusqu'à une profondeur de 315 mm maximum, il est nécessaire de monter la garniture métallique de 37 mm. Au-delà de 315 mm, il convient de monter la garniture métallique de 75 mm. La garniture métallique C devra être fixée sur les supports du châssis, au moyen de 4 vis (Fig. 1).
- Fixez le conduit d'évacuation de l'air B au-dessus du chassis (Fig. 1).
Uniquement pour la version recyclage :
installez le déflecteur F sur le conduit d'évacuation (Fig. 2).
- Appliquez le gabarit fourni avec l'appareil, à droite puis à gauche de celui-ci (Fig. 3), et percez comme indiqué (3 orifices clos, 2 de 0 2 mm, 1 de 0 5 mm).
Attention!
Les bords inférieure et arrière du gabarit doivent correspondre aux bords inférieur et arrière de l'objet mural.
- Introduisez le chassis de la hotte dans l'élément mural (Fig. 4). Le chassis pourrait être maintenu temporairement en position grâce aux ressorts latéraux D (Fig. 5) qui devront être emboîtés dans les orifices clos de 5mm. Pour ce faire, appuyez sur les ressorts latéraux vers l'intérieur du chassis de la hotte à l'aide d'un tournevis qui permettra de faire levier.
Attention!
Contrôlez que le câble électrique et le conduit d'évacuation des fumées sont accessibles afin de faciliter leur raccordement (de même que pour les interventions du service technique et pour l'entretien).
- Contrôlez que les coulisses G (Fig. 6) sont parfaitement parallèles par rapport au bord inférieur de l'élément mural. Ensuite fixez définitivement le châssis de la hotte aux parois latérales de l'élément mural au moyen de 4 vis (E - Fig. 4 - deux par côte). Les vis doivent être introduites de l'intérieur du châssis
- Introduisez le chassis sur les coulisses G des supports. Réalisez ensuite les raccordements électriques du tiroir au chassis (Fig. 6).
- Réglez la position du tiroir de manière à ce que la partie avant s'adapte parfaitement à l'élément mural (H - Fig. 7). Fixez définitivement le tiroir à l'aide de 2 vis (une de chaque côté - L - Fig. 7 - Pour enfiler ces 2 vis, il est nécessaire de retirer la grille du filtre et de les serrer sur les découvertes fixées sur les coulisses de l'enveloppe).
- Fixez le tiroir à l'élément mural (fig. 7) à l'aide de 2 vis M, utilisez deux des 4 orifices disponibles et vérifiez que les vis posent sur l'élément mural.
- Remontez les filtres à graisses, branchez la hotte au réseau d'alimentation et au conduit d'évacuation. Assurez-vous que la hotte fonctionne parfaitement.

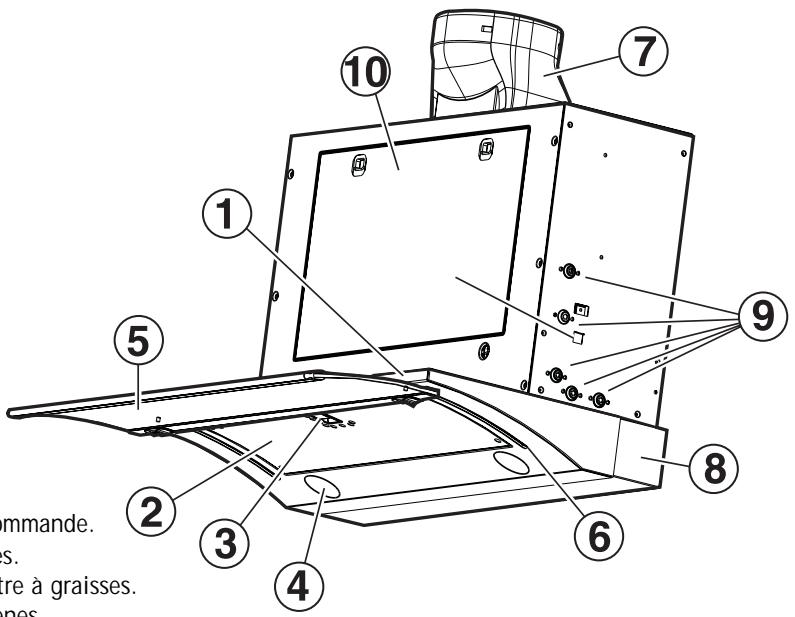

- Bandeau de commande.
- Filtre à graisses.
- Poignée du filtre àGRAisses.
- Lampes halogènes.
- Écran du récapitulateur de vapeur.
- Coulisses de l'écran du récapucateur de vapeur.
- Conduit d'évacuation de l'air (version recyclage).
- Garniture métallique (disponible en deux dimensions).
- Points de fixation à l'élément mural.
- Ouverture pour le contrôle du groupe aspirant (ACCÈS AUTORISÉ UNIQUÉMENT À UN TECHNICIEN QUALIFIÉ).
Le bandeau de commande

A. Interrupteur d'éclairage MARCHE/ARRÉT. B. Interrupteur MARCHE/ARRÉT et sélection de la puissance d'aspiration 1 (petite quantité de vapeur et de fumée). C. Sélection de la puissance d'aspiration 2 (quantité moyenne de fumée et de vapeur). C+D. Sélection de la puissance d'aspiration 3 (grande quantité de vapeur et de fumée).
Comment retarder et laver le filtre à graisses
Lavez les filtres à graisses au moins une fois par mois.
- Débranchez la hotte.

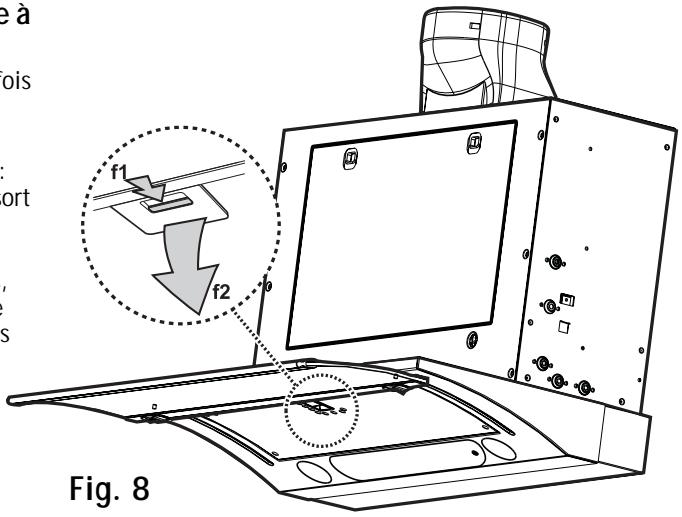

- Retirez les filtres à graisses - Fig. 8 : tirez la poignée de décrochage à dessort (f1-f2) vers le bas, puis extrayez le filtre.
- Après avoir lavé les filtres à graisses, procédez dans l'ordre inverse pour le remontage en vérifiant que les filtres recouvrent toute la surface d'aspiration.

Montage du filtre au charbon
- Débranche la hotte.
- Retirez le filtre à graisses (f1-f2 - Fig. 8).
- Fixez le filtre au charbon aux crochets supérieurs T (Fig. 9.1) et fixez-le définitivement à l'aide des crochets inférieurs S (Fig. 9.2).
- Remontez le filtre à graisses. Pour le démontage, procédez dans l'ordre inverse.
Fig. 9.1
Comment remplacer les ampoules
- Débranche la hotte. Attends que les ampoules soient complètement refroidies.
- Retirez l'ampoule à l'aide d'un tournevis normal ou d'un outil approprié permettant de faire levier. Utilisez uniquement des ampoules halogènes PHILIPS STANDARD LINE code 425409 de 12 V 20 W Ø 35 12 V GU4.
- Effectuez le montage de l'ampoule neuve en procédant dans le sens inverse du démontage.
Fig. 9.2
