WQG1450BFR - Sèche-linge pompe à chaleur BOSCH - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil WQG1450BFR BOSCH au format PDF.
| Type de produit | Sèche-linge pompe à chaleur |
| Marque | Bosch |
| Modèle | WQG1450BFR |
| Capacité de charge maximale | 9,0 kg |
| Hauteur | 84,2 cm |
| Largeur | 59,8 cm |
| Profondeur (porte fermée) | 64,8 cm |
| Poids | 54,3 kg |
| Alimentation électrique | 220-240 V, 50 Hz, 10 A |
| Puissance nominale | 800 W |
| Consommation en veille | 0,30 W |
| Programmes | Coton, Eco, Synthétiques, Mix, Couette, Délicat, Duvet, Hygiène Plus, Textiles sport, Chemises, Express 40 min, Serviettes, Laine séchage panier, Minuterie air chaud |
| Fonctions spéciales | Objectif de séchage (Extra sec, Prêt à ranger, Prêt à repasser), Anti-froissage, Séchage délicat, Départ différé, Sécurité enfants, Panier pour lainages |
| Affichage | Écran numérique avec indicateurs de durée, statut, messages d'entretien |
| Entretien | Nettoyage régulier du filtre à peluche (double), vidange du réservoir d'eau de condensation, nettoyage du capteur d'humidité |
| Sécurité | Sécurité enfants, arrêt automatique en cas de réservoir plein, protection contre la surchauffe, réfrigérant R290 (inflammable) |
| Accessoires inclus | Panier pour lainages, tuyau d'évacuation d'eau avec adaptateur, matériel de fixation |
| Raccordement eau | Tuyau d'évacuation d'eau pour vidange directe (optionnel) |
| Installation | Solide et de niveau ; possibilité d'empilage sur lave-linge avec kit de raccordement (WTZ27410/WTZ27400) |
| Réparabilité | Pièces de rechange disponibles au moins 10 ans après la mise sur le marché ; éclairage intérieur classe F, remplacement par un professionnel |
FOIRE AUX QUESTIONS - WQG1450BFR BOSCH
Questions des utilisateurs sur WQG1450BFR BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Sèche-linge pompe à chaleur au format PDF gratuitement ! Retrouvez votre notice WQG1450BFR - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WQG1450BFR de la marque BOSCH.
MODE D'EMPLOI WQG1450BFR BOSCH
[fr] Manuel d'utilisation et notice d'installation
Pour plus d'informations, veuillez vous reporter au Guide de l'utilisateur numérique.
Table des matieres
1 Sécurité 4
1.1 Indications generales 4
1.2 Utilisation conforme 4
1.3 Restrictions du périmètre utilisateurs 4
1.4 Installation sécurisée 5
1.5 Utilisation sure 7
1.6 Nettoyage et entretien surs..... 10
2 Prévention des dégats matériels 12
3 Protection de l'environnement et économies d'énergie... 12
3.1 Élimination de l'emballage...... 12
3.2 Économies d'énergie 13
3.3 Mode économique d'énergie...... 13
4 Installation et branchement..... 13
4.1 Déballage de l'appareil 13
4.2 Contenu de la livraison 13
4.3 Exigences sur le lieu d'installation 14

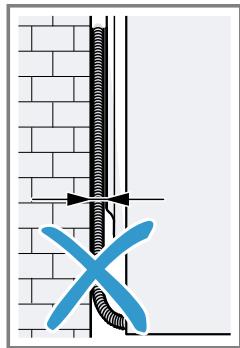

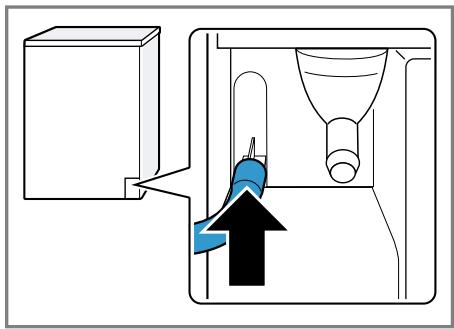

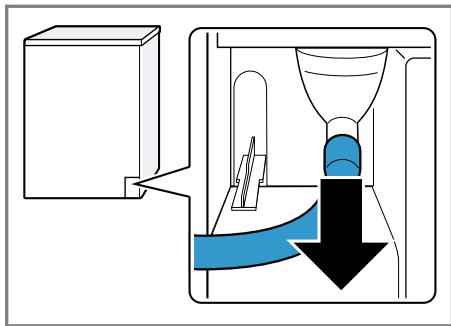

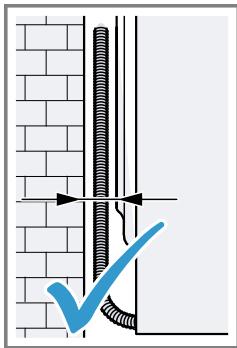

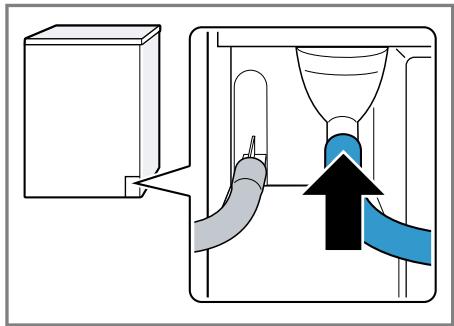

4.4 Tuyau d'évacuation d'eau...... 14

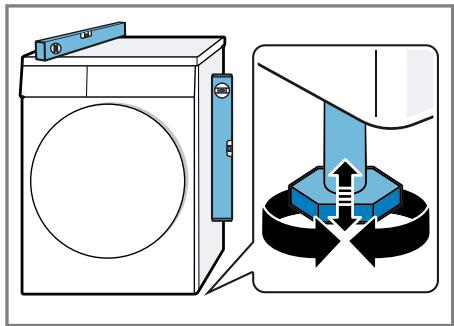

4.5 Alignment de l'appareil....... 17
4.6 Raccordement electrique de l'appareil 17
5 Description de l'appareil. 18

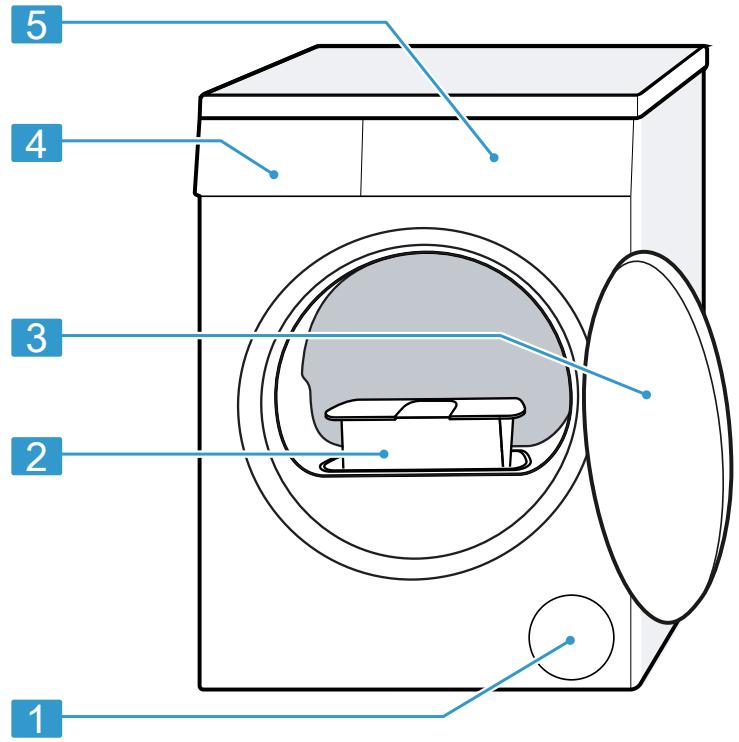

5.1 Appareil 18

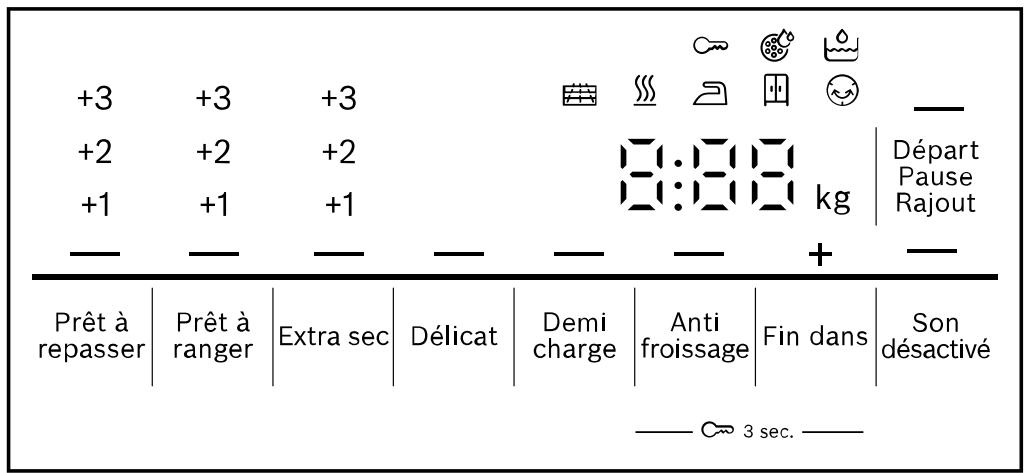

5.2 Bandeau de commande 19
6 Affichage 20
7 Touches 22
8Programmes 25
8.1 Programmes automatiques..... 25
8.2 Programmes de temps 27
9 Accessoires 28
10 Linge 29
10.1 Préparation du linge 29
10.2 Symboles d'entretien figurant sur les étiquettes d'entretien 29
11 Utilisation 29
11.1 Mise sous tension de l'ap-pareil 29
11.2 Réglage d'un programme...... 29

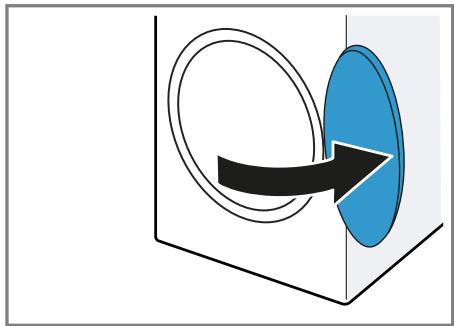

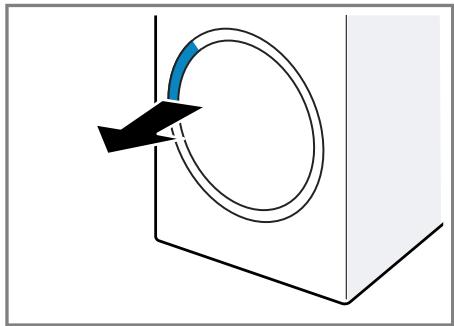

11.3 Ouvrir la porte 30
11.4 Introduction du linge 30
11.5 Départ du programme.... 30
11.6 Rajout de linge 30
11.7 Annulation d'un programme.. 30
11.8 Retirer le linge 31
11.9 Extinction de l'appareil 31

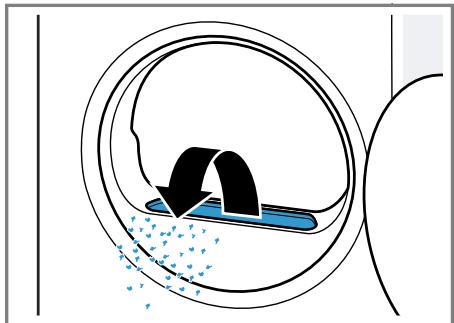

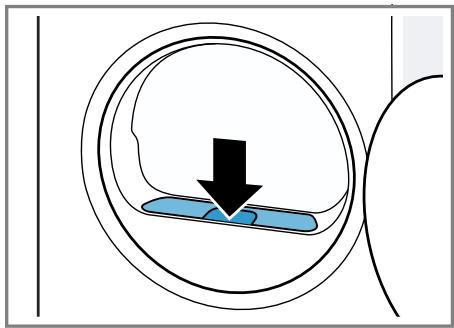

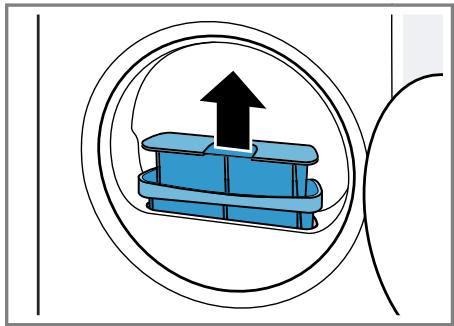

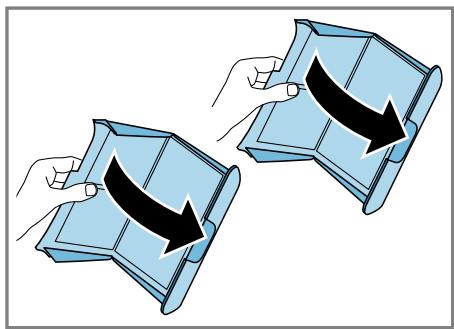

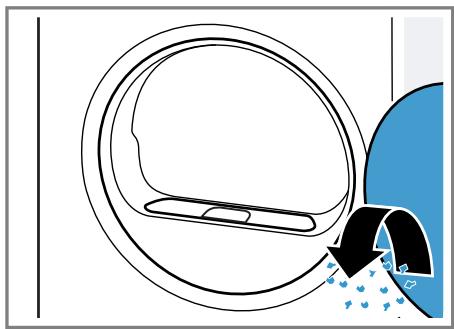

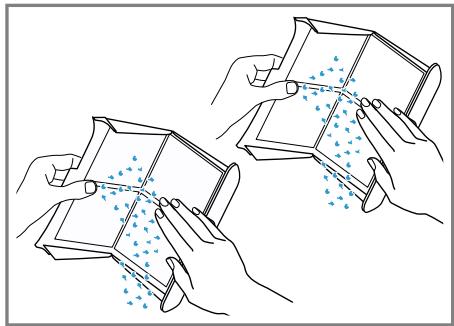

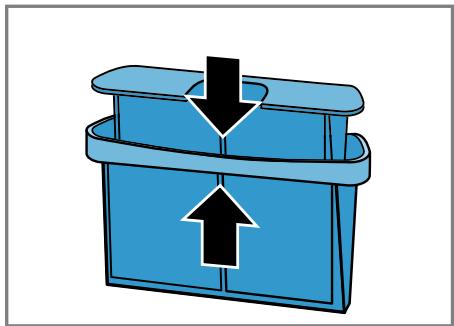

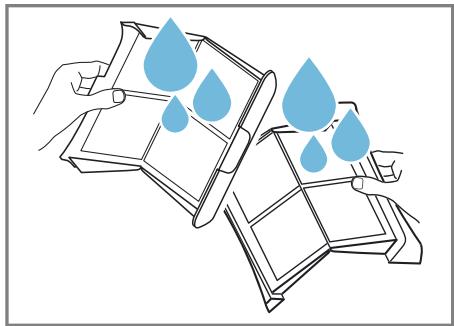

11.10 Filtre à peluche 31

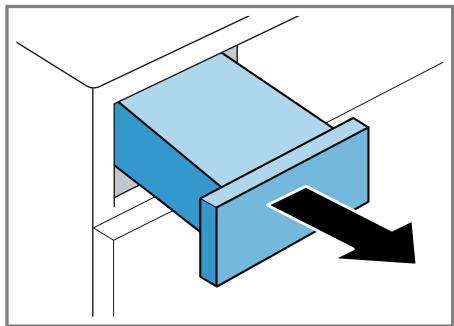

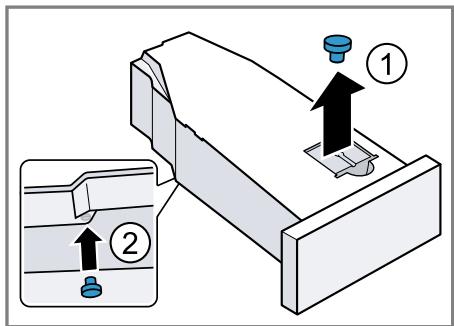

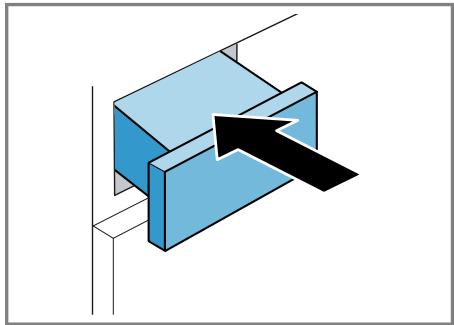

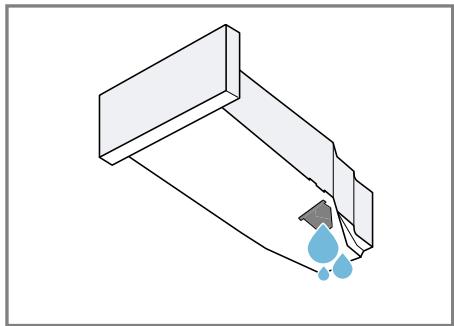

11.11 Réservoir d'eau de condensation 32
12 Objectif de séchage 33
12.1 Modifier l'objectif de sechage 34
12.2 Adapter l'objectif de sechage 34
13 Sécurité enfants 34
13.1 Activation de la sécurité en-fants 34
13.2 Désactivation de la sécurité enfants 34
14 Panier pour les lainages 34

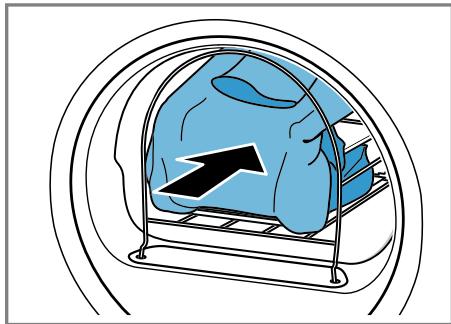

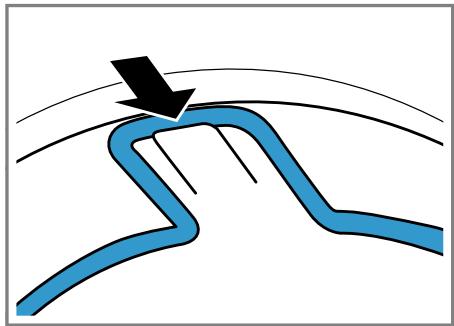

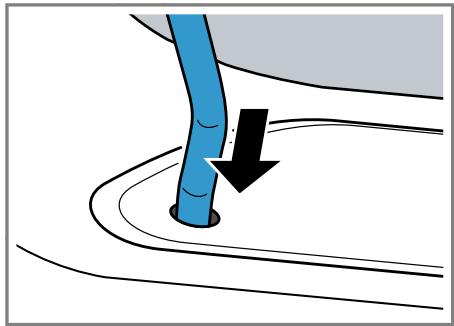

14.1 Installer le panier pour les lainages 34
14.2 Demarrer le programme avec le panier pour laine.... 35

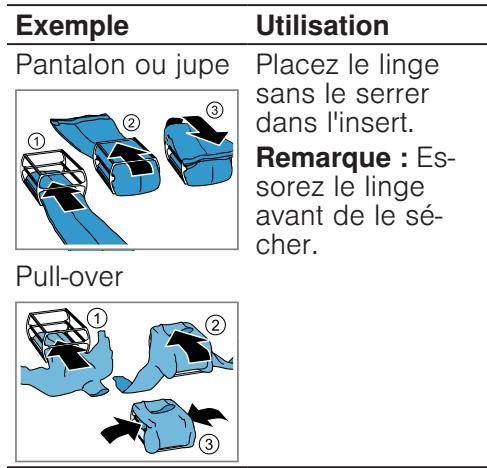

14.3 Exemples d'utilisation du panier pour les lainages.... 36
15 Reglages de base 37
15.1Vue d'ensemble des réglages de base 37
15.2 Modification des réglages de base 37
16 Entretien de l'appareil 37
16.1 Préparer l'entretien de l'appareil 37
16.2 Effectuer un entretien simple de l'appareil 38
16.3 Effectuer un entretien intensif de l'appareil 38
17 Nettoyage et entretien 39
17.1 Capter d'humidité 39

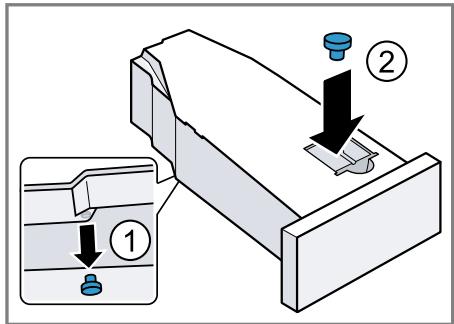

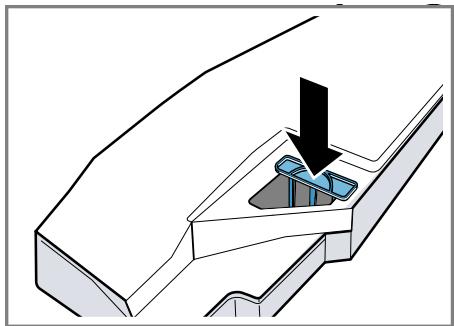

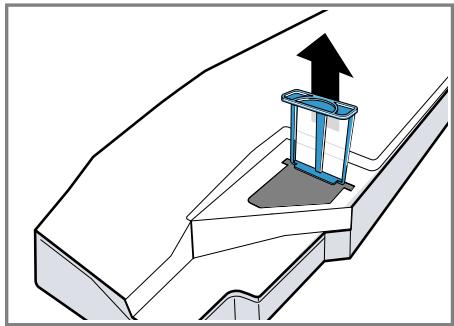

17.2 Filtre du réservoir d'eau de condensation 40
18Dépannage 41
19 Transport, stockage et élimination 45
19.1 Mettre au rebut un apparéil usage... 45
20 Service après-vente 45
20.1 Numéro de produit (E-Nr) et numéro de fabrication (FD). 46
21 Paramètres de consommation 47
22Données techniques. 49
Respectez les consignes de sécurité suivantes.
1.1 Indications générales
Lisez attentivement cette notice.
- Conserve la notice ainsi que les informations produit en vue d'une réutilisation ultérieure ou pour un futur nouveau propre-taire.
- Ne branchez pas l'appareil si ce dernier a eté endommagé durant le transport.
1.2 Utilisation conforme
Utilisez l'appareil uniquement :
- pour sécher et rafraîchir des textiles lavés à l'eau et adaptés au seche-linge.
- pour un usage privé et dans les pieces fermées d'un domicile.
- jusqu'à une altitude maximal de 4000 m au-dessus du niveau de la mer.
1.3 Restrictions du périmètre utilisateurs
Les enfants de 8 ans et plus, les personnes souffrant d'un handicap physique, sensoriel ou mental ou ne détenant pas l'expérience et/ou les connaissances nécessaires pourront utiliser cet apparéil à condition de le faire sous surveillance, ou que son utilisation sère leur ait été envisignée et qu'ils aient compris les dangers qui en émanent.
Les enfants ne sont pas autorisés à jouer avec l'appareil.
Le nettoyage de l'appareil, et l'entretien par l'utilisateur, sont des activités que les enfants ne peuvent pas effectuer sans surveillance.
Les enfants de moins de 3 ans et les animaux doivent être tenus à distance de l'appareil.
1.4 Installation sécurisée
AVERTISSEMENT - Risque d'électrocution!
Les installations non conformes sont dangereuses.
Pour le raccordement et l'utilisation de l'ordinateil, respectez imperativement les indications figurant sur la plaque signalétique.
- L'appareil doit être branché uniquement à une source d'alimentation avec courant alternatively à l'aide d'une prise murale correctement installée et reliée à la terre.
Le système à conducteur de protection de l'installation électrique de la maison doit être conforme. L'installation doit avoir une section de cable suffisamment grande.
- En cas d'utilisation d'un disjoncteur différentiel, n'utilise qu'un seul type avec le symbole .
- N'alimentez jamais l'appareil par l'intérimédiaire d'un apparéil de commutation externe, par ex. une minuterie ou une télécommande.
- Ne connectez jamais l'appareil à un circuit qui est régulièrement allumé et étèint par l'alimentation électrique.
- Si l'appareil est encastré, la fiche du cordon d'alimentation secteur doit être librement accessible ou, si un accès libre est impossible, un dispositif de sectionnement doit être installé dans l'installation électrique fixe, conformément aux réglementations d'installation.
Lors de l'installation de l'appareil, veiller à ce que le cordon d'alimentation secteur ne soit pas coincide ni endommagé.
Le cordon d'alimentation pose un danger si sa gaine de protection est endommagée.
- Ne mettez jamais en contact le cordon d'alimentation avec des sources de chaleur et des pieces chaudes de l'appareil.
- Ne mettez jamais en contact le cordon d'alimentation avec des pointes acérées ou arêtes tranchantes.
- Ne pliez, n'écrasez ou ne modifiez jamais le cordon d'alimentation.
AVERTISSEMENT - Risque d'incendie!
Il est dangereux d'utiliser un cordon d'alimentation secteur avec une rallonge ou un adaptateur non autorisé.
- Ne pas utiliser de rallonge ni de bloc multiprise.
Utiliser uniquement des adaptateurs et cordons d'alimentation secteur agreés par le fabricant. - Si le cordon d'alimentation secteur est trop court et qu'aucun cordon d'alimentation plus long n'est disponible, contacter un électricien spécialisé pour adapter l'installation domestique.
A VERTISSEMENT - Risque de blessure !
Le soulèvement du poids élevé de l'appareil peut entrainer des blessures.
- Ne soulevez jamais seul l'appareil.
Si cet apparéil n'est pas installé correctement dans une colonne lave-linge/sèche-linge, il peut tomber. - Empilez le sèche-linge sur un lave-linge uniquement à l'aide du kit de raccordement du fabricant du sèche-linge "Accessoires", Page 28. Aucune autre méthode d'installation n'est autorisée.
- N'installez pas l'appareil dans une colonne de lave-linge/sèchelinge si le fabricant ne propose pas de kit de raccordement approprié.
- N'installez pas d'appareils de différents fabricants et de profon-deurs et largeurs différentes dans une colonne de lave-linge/ seche-linge.
- Ne placez pas une colonne de lave-linge/sèche-linge sur un socle, les apparêils peuvent basculer.
AVERTISSEMENT - Risque d'asphyxie !
Les enfants risquent de s'envelopper dans les matériaux d'emballage ou de lesmettre sur la tete et de sétouffer.
- Conserver les matériaux d'emballage hors de portée des enfants.
- Ne jamais laisser les enfants jouer avec les emballages.
PRUDENCE - Risque de blessure!
L'appareil peut vibrer ou bouger pendant le fonctionnement.
- Installez l'appareil sur une surface propre, plane et solide.
Alignez l'appareil avec les pieds de l'appareil et un niveau à bulle.
Il existe un risque de trèbuchement si les flexibles et les cordons d'alimentation secteur ne sont pas installés correctement.
- Disposez les flexibles et le cordon d'alimentation secteur de maniere à éviter tout risque de chute.
Si l'appareil est déplaced par ses parties saillantes, telles que le hublot de l'appareil, les pieces peuvent se détacher.
- Ne déplacez pas l'appareil par ses parties frontales.
PRUDENCE - Risque de coupure!
Vous risquez de vous couper en touchant les arêtes vives de l'appareil.
- Ne touchez pas les arêtes vives de l'appareil.
- Utilisez des gants de protection pour transporter et installer l'appareil.
1.5 Utilisation sûre
AVERTISSEMENT - Risque d'électrocution!
Un apparéil endommagé ou un cordon d'alimentation secteur endommagé est dangereux.
N'utilisez jamais un apparéil endommagé.
- Ne tirez jamais sur le cordon d'alimentation secteur pour débrancher l'appareil du secteur. Débranchez toujours la fiche du cordon d'alimentation secteur.
- Si l'appareil ou le cordon d'alimentation secteur est endommagé, débranchez immédiatement le cordon d'alimentation secteur ou coupez le fusible dans le boîtier à fusibles.
- Appelez le service après-vente, → Page 45
L'infiltration d'humidité peut occasionner un choc électrique.
Utiliser l'appareil uniquement dans des pieces fermées.
- Ne jamais exposer l'appareil à une forte chaleur ou humidité.
- Ne pas utiliser de nettoyeur vapeur ou haute pression, de tuvaux ou de douchettes pour nettoyer l'appareil.
fr
A VERTISSEMENT - Risque de préjudice pour la santé !
Des enfants risquent de s'enfermer dans l'appareil et demettre leur vie en danger.
- Ne pas installer l'appareil derrière une porte susceptible de bloquer ou d'empêcher l'ouverture de la porte de l'appareil.
En cas d'appareils usages, débranchez la fiche secteur du cable d'alimentation secteur, puis coupez ce dernier et détruirez la serrure de la porte de l'appareil de sorte qu'il soit impossible de fermer le hublot.
AVERTISSEMENT - Risque d'asphyxie !
Les enfants risquent d'inhaler ou d'avaler des petits morceaux et s'étouffer.
Conserver les petites pièces hors de portée des enfants.
- Ne pas laisser les enfants jouer avec les petites pièces.
AVERTISSEMENT - Risque d'explosion !
La poussière de charbon ou la farine à proximité de l'appareil peut provoquer une explosion.
Gardez l'environnement de l'appareil propre pendant le fonctionnement.
AVERTISSEMENT - Risque d'empoisonnement!
L'eau de condensation de cet apparéil n'est pas potable et peut contenir des peluches.
- Ne buvez pas et n'utilisez pas l'eau de condensation de l'apparreil.
L'ingestion de lessive et de produit d'entretien risque de provoquer un empoisonnement.
Consultez un médecin en cas d'ingestion accidentelle.
- Rangez la lessive et les produits d'entretien hors de portée des enfants.
AVERTISSEMENT - Risque d'incendie!
Le réfrigérant R290 de cet apparéil est respectieux de l'environnement mais combustible, et peut s'enflammer au contact d'un feu ouvert ou de sources d'inflammation.
Éloignez l'appareil de toute flamme nue et de toute source d'in-
AVERTISSEMENT - Risque d'explosion !
Les résidus présents dans le filtré à peluche peuvent s'enflammer pendant le séchage.
Nettoyez régulierement le filtré à peluche.
Les objets facilement inflammables, tels que les briquets ou les allumettes, peuvent s'enflammer pendant le séchage.
- Avant de sécher du linge, retirez tous les objets facilement in-flammables des poches.
Du linge non lavé et étant entre en contact avec du dissolvant, de l'huile, de la cire, du décapant, de la peinture, de laGRAisse ou du detachant, peut s'enflammer lors du séchage.
- Ne séchez pas du linge non lavé dans cet apparéil.
Rincez soigneusement le linge à l'eau chaude additionnée de lessive avant de le sécher.
- N'utilisez pas l'appareil si le linge a eté préalablement nettoyé avec des produits chimiques industriels.
AVERTISSEMENT - Risque d'incendie!
Si le processus de séchage est interrompu prématurément, le linge n'est pas suffisamment refroidi et peut s'enflammer.
- N'annulez pas prématurément le programme de séchage.
- Si le processus de séchage est interrompu prématurément, retirez immédiatement le linge et étendez-le.
PRUDENCE - Risque de blessure!
Si vous montez ou grimpez sur l'appareil, la plaque de protection peut se casser.
- Ne montez et ne grimpez pas sur l'appareil.
fr
Si vous prenez appui sur le hublot de l'appareil, ce dernier peut basculer.
- Ne vous appuyez pas et ne vous asseyez pas sur le hublot de l'appareil.
- Ne déposezaucun objet sur le hublot de l'appareil.
Si vous introduisez vos mains dans le tambour en rotation, vous risquez de vous blesser les mains.
- Patientez jusqu'à l'arrêt complet du tambour avant demettre les mains dedans.
1.6 Nettoyage et entretien sûrs
AVERTISSEMENT - Risque d'électrocution!
Les réparations non conformes sont dangereuses.
- Ne modifiez jamais techniquement l'appareil ou les caractéristiques de l'appareil.
- Seul un personnel dûment qualifié peut entreprises des réparations sur l'appareil.
- Seules des pieces de rechange d'origine peuvent être utilisées pour réparer l'appareil.
Afin d'écarter tout danger quand le cordon d'alimentation sec- teur de cet appeareil est endommagé, seul le fabricant ou son service après-vente ou toute autre personne de qualification équivalente est habilité à le remplacer.
L'infiltration d'humidité peut occasionner un choc électrique.
Avant le nettoyage, retirez la fiche secteur ou coupe le disjoncteur.
- Ne pas utiliser de nettoyeur vapeur ou haute pression, de tuvaux ou de douchettes pour nettoyer l'appareil.
AVERTISSEMENT - Risque de blessure !
L'utilisation de pieces de rechange et d'accessoires non d'origine est dangereuse.
- Utilisez uniquement des pieces de rechange d'origine et des accessoires d'origine du fabricant.
AVERTISSEMENT - Risque d'empoisonnement!
L'utilisation de produits de nettoyage contenant des solvants peut produit des vapeurs toxiques.
- N'utilisez pas de produits de nettoyage contenant des solvants.
2 Prévention des dégats matériels
ATTENTION!
Un dosage incorrect de l'assouplissant, de la lessive et des produits d'entretien et de nettoyage peut nuire au bon fonctionnement de l'appareil.
Respectez les recommandations de dosage lessiviel du fabricant.
Le dépassement de la quantité de charge maximale alteré le fonctionnement de l'appareil.
Respectez la quantité de charge maximale pour chaque programme et ne la dépassez pas.
"Programmes", Page 25
La surchauffe de l'appareil peut entraver son fonctionnement.
Dégagez l'ouverture de ventilation au niveau de l'appareil pendant le fonctionnement.
Assurez une ventilation suffisante dans la pierce.
Les objets légers, notamment les cheveux et les peluches, peuvent être aspirés par l'ouverture de ventilation de l'appareil pendant son fonctionnement et génér le fonctionnement de l'appareil.
- Gardez l'environnement de l'appareil proprependant son fonctionnement.
Tenez les objets légers à l'écart de l'appareil.
Tout fonctionnement avec une protection contre les peluches manquante, incomplète ou défectueuse (selon l'équipement, par ex. filtré à peluche, dépôt de peluches, matelas filtrant) risque d'endommager l'appareil.
- N'utilisez pas l'appareil en cas de protection manquante, incomplète ou défectueuse.
Les produits en mousse ou en mousse synthétique peuvent se déformer ou fondre lors du séchage.
- Ne faites pas sécher de linge contenant de la mousse ou de la mousse synthétique.
Des produits nettoyants inappropriés peuvent endommager les surfaces de l'appareil.
- Ne pas utiliser de produits de nettoyage agressifs ou récurants.
- N'utilise pas de nettoyants fortement alcoolisés.
- Ne pas utiliser de tampon en paille métallique ni d'éponge à dos récurant.
Nettoyez l'appareil uniquement avec de l'eau et un chiffon doux et humide.
En cas de contact avec l'appareil, éliminez immédiatement tous les résidus de lessive, de brouillard de pulverisation ou de résidus.
3 Protection de l'environnement et économies d'énergie
3.1 Élimination de l'emballage
Les emballages sont ecologiques et recyclables.
- Veuillez éliminer les pieces détachéées après les avoir triées par matière.
Eliminez l'emballage en respectant l'environnement.
3.2 Économies d'énergie
Si vous respectez les instructions suivantes, votre apparéil consommera moins de courant.
Utilisez l'appareil dans une piece bien ventilée et maintenez libre l'ouverture de ventilation de l'appareil.
- Essorez le linge dans le lave-linge avant de le sécher.
Utilisez la totalité de la charge des programmes à chaque cycle de séchage. Programmes → Page 25
- Ne dépassez pas la quantité de charge maximale des programmes. Programmes → Page 25
Nettoyez le filtré à peluche après le séchage. → "Nettoyer le filtré à peluche", Page 31
3.3 Mode économique d'énergie
Si vous n'utilise pas l'appareil pendant une courte période, il passe automatiquement en mode economie d'énergie.
Le mode économique d'énergie prend fin lorsque vous utilisez de nouveau l'appareil.
4 Installation et branchement
4.1 Déballage de l'appareil
ATTENTION!
Les objets qui restent dans le tambour et qui ne sont pas destinés au fonctionnement de l'appareil peuvent entraîner des dommages matériels ou endommager l'appareil.
Avant utilisation, retirez ces objets et les accessoires fournis du tambour.
- Retirez entiement les emballages et les sachets de l'appareil. → "Élimination de l'emballage", Page 12
- Vérifiez que l'appareil ne présente pas de dommages visibles.
- Ouvrez la porte. Page 30

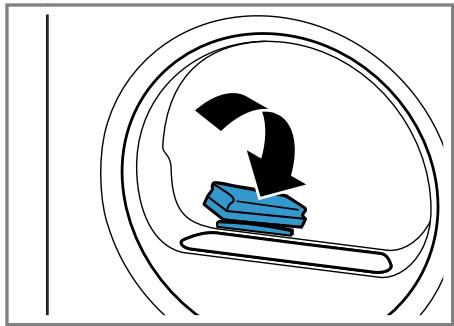

- Retirez l'accessoire du tambour.
- Fermez la porte.
4.2 Contenu de la livraison
Après avoir déballé le produit, inspectez toutes les pieces pour détector d'eventuels dégats dus au transport et pour vous assurer de l'intégrabilité de la livraison.
ATTENTION!
Des accessoires incomplets ou défectueux peuvent générer le fonctionnement de l'appareil, l'endommager ou entraîner des dommages matériels.
- Ne faites pas fonctionner l'appareil avec des accessoires incomplets ou défectueux.
- Remplacez les accessoires propriés avant de faire fonctionner l'appareil. → "Accessoires", Page 28
fr
La livreaison comprend :
Sèche-linge
Documents d'accompagnement
Panier pour les lainages avec insert
"Panier pour les lainages", Page 34
Tuyau d'évacuation d'eau avec adaptateur de raccordement, matériel de fixation et coude.
"Tuyau d'évacuation d'eau", Page 14
4.3 Exigences sur le lieu d'installation
Respectez les instructions relatives au lieu d'installation.
ATTENTION!
Si I'appareil est incline a plus de 40^ I'eau residuelle qu'il contient peut s'échapper et provoquer des dommages matériels.
Inclinez l'appareil avec précaution.
Transportez l'appareilABOUT.
La presence d'eau résiduelle gelée dans l'appareil peut l'endommager.
- N'installez et n'utilisez pas l'appareil dans des lieux exposés au risque de gel et/ou en plein air.
Si vous utilisez l'appareil immédiatement après son transport, le liquide réfrigerant qu'il contient peut provoquer des dommages. - Àprous un transport, laissez l'appareil reposer pendant deux heures avant de lemettre en service.
Au sol
Posez l'appareil sur une surface propre, plane et ferme.
Alignez l'appareil. Page 17
Dans une colonne lave-linge/sèchelinge
Installez cet appeareil uniquement dans une colonne lave-linge/sechelinge à l'aide du kit de raccordement d'origine du fabricant du seche-linge.
Kit de raccordement Page 28
Kit de raccordement avec plan de travail escamtable Page 28
Posez cet apparéil uniquement sur un lave-linge du même fabricant. La profondeur et la largeur de cet apparéil doivent correspondre aux dimensions du lave-linge.
Ne placez pas une colonne de lavelinge/sèche-linge sur un socle.
Contre un mur
Ne coincer,aucun tuyau ni,aucun cordon d'alimentation secteur entre lemur et I'appareil.
4.4 Tuyau d'évacuation d'eau
Pendant le séchage, il se forme de l'eau de condensation que votre apparéil recueille dans le réservoir d'eau de condensation. Utilisez le tuyau d'évacuation d'eau pour éva
cuer l'excedent d'eau de condensation directement dans les eaux usées.
Remarque
Utilisez cet appeareil avec le tuyau d'évacuation d'eau fourni.
→ Page 15
Si vous raccordez le tuyau d'évacuation d'eau, vous n'avez pas besoin de vider le réservoir d'eau de condensation régulièrement.
→ "Vider le réservoir d'eau de condensation", Page 33
Raccorder le tuyau d'évacuation d'eau
Si vous ne souhaitez pas vider régulierement le réservoir d'eau de condensation de l'appareil, raccordez le tuyau d'évacuation d'eau.
ATTENTION!
Si l'appareil fonctionne sans que le tuyau d'eau de condensation ou que le tuyau d'évacuation d'eau ne soit raccordé, du liquide peut s'échapper du manchon.
Avant d'utiliser l'appareil, raccordez correctement le tuyau d'eau de condensation ou le tuyau d'écoulement d'eau sur le manchon.
Conditions
L'appareil et ses accessoires sont déballés. Page 13
L'appareil est installé sur le lieu d'installation.
- Tirez le tuyau d'eau de condensation du manchon.
Le tuyau d'eau de condensation est raccordé au manchon en usine.
Remarque : Lorsque vous retirez le tuyau d'eau de condensation, du liquide peut s'échapper du manchon.
- Faites glisser le tuyau d'eau de condensation sur le support.
- Poussez le tuyau d'évacuation d'eau sur le manchon jusqu'en butée.

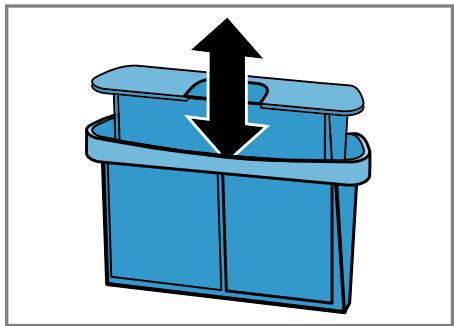

- Videz le réserve d'eau de condensation. Page 33
- Retirez le bouchon de la partie inférieure ① et insérez-le dans la cavité située sur le dessus ②.
- Mettez en place le réservoir d'eau de condensation. Page 33
- Raccordez l'appareil à l'évacuation de l'eau. → Page 16
Conseil : Pour recueillir à nouveau l'eau de condensation dans le réservoir d'eau de condensation, par exemple, en cas de changement d'emplacement de l'appareil, executez ces étapes dans l'ordre inverse des opérations.
Types de raccordement à l'évacuation de l'eau
ATTENTION!
En cas de sortie bouchée ou fermée,
l'eau accumulée risque de s'écouler
à nouveau dans l'appareil.
Avant de faire fonctionner l'appareil, s'assurer que l'eau d'écoulement s'évacuerapidement et éliminer les bouchages.
Écoulement dans un siphon.
Fixez le point de raccordement avec un collier de serrage (12-22 mm). Fixez le tuyau d'évacuation d'eau avec un guide de flexible à une hauteur minimale de 80 cm et maximale de 100 cm.
Remarque: Le raccord Y → Page 28 vous permet de raccorder le tuyau d'évacuation d'eau d'un apparéil supplémentaire, par exemple une machine à laver, au même écoulement du siphon.
Écoulement dans un lavabo.
Poussez le tuyau d'évacuation d'eau complètement à travers le coude et fixez-le avec le matériel de fixation. Fixez le coude à une hauteur de 100 cm maximum.
Écoulement dans une bouche d'évacuation.
Poussez le tuyau d'évacuation d'eau complètement à travers le coude et fixez-le avec le matériel de fixation. Fixez le coude sur la bouche d'évacuation.
4.5 Alignment de l'appareil
Pour réduire le bruit et les vibrations, alignez correctement l'appareil.
Pour aligner l'appareil, tournez les pieds de l'appareil. Vérifiez l'horizontalité avec un niveau à bulle.
Tous les pieds de l'appareil doivent reposer fermement sur le sol.
4.6 Raccordement électrique de l'appareil
- Branchez la fiche secteur du cordon d'alimentation de l'appareil dans une prise murale à proximé de l'appareil.
Les données de raccordement de l'appareil figurent dans les données techniques Page 49.
- Assurez-vous que la fiche secteur soit correctement branchée.
5 Description de l'appareil
5.1 Apparel
Cette section contient une vue d'ensemble des composants de votre apparéil.
Selon le type d'appareil, les détails illustrés peuvent varier, par exemple la couleur et la forme.
| 1 | Orifice de ventilation |
| 2 | Filtre à peluche → Page 31 |
| 3 | Porte → Page 30 |
| 4 | Réserveir d'eau de condensation → Page 32 |
| 5 | Bandeau de commande → Page 19 |
5.2 Bandeau de commande
Le bandeau de commande vous permet de configurer toutes les fonctions de votre apparéil et vous donne des informations sur l'état de fonctionnement.
| 1 | Programmes → Page 25 |
| 2 | Sélecteur de programme → Page 29 |
| 3 | Affichage → Page 20 |
| 4 | Touches → Page 22 |
6 Affichage
À l'écran sont affichés les valeurs de réglage actuelles, les sélections possibles ou des textes d'information.
Selon le statut du programme, l'écran affiche quelques conseils dans la zone 8:88, par exemple E nd.
Examples d'affichage
| Affichage | Description |
| 0:401 | Durée prévisionnelle du programme ou temps restant du programme en heures et minutes. |
| 1:25 | Un programme de temps est régle. → Page 27 |
| 9,01 | Recommendation de quantité de charge maximale en kg pour le programme sélectionné. |
| + 0:451 | Heure de fin du programme → "Touches", Page 24 |
| ∞ | ■ s'allume : la sécurité enfants est activée. ■ clignote : la sécurité enfants est activée et l'appareil a été utilisé. → "Désactivation de la sécurité enfants", Page 34 |
| — (Départ/Pause Rajout) | Démarrer, annuler oumettre en pause un programme ■ s'allume : le programme est en cours d'exécution et peut être interrompu ou mis en pause. ■ clignote : le programme peut être lancé ou poursuivi. |
| — (Prêt à repasser) | L'objectif de séchage est activé. → Page 33 |
| — (Prêt à ranger) | L'objectif de séchage est activé. → Page 33 |
| 1 Exemple | |
| — (Extra sec) | L'objet de séchage est activé. → Page 33 |
| +1 | Le degré de séchage adapté est activé. → Page 33 |
| +2 | |
| +3 | |
| — (Anti froissage) | La fonction Antifroissage du linge est activée. → "Touches", Page 23 |
| — (Délicot) | Le séchage délicat pour les textiles délicats est activé. → Page 24 |
| — "4.5 kg" (Demi charge) | La demi-charge est activée. → Page 24 |
| — (Son désactive) | Le séchage silencieux sans signaux sonores est activé. → Page 24 |
| ® | Videz puis mettez en place le réservoir d'eau de condensation. → Page 33 |
| ® | Nettoyez le filtré à peluche. → Page 31Nettoyez le filtré à peluche. |
| CrE | Exécutez un programme d'entretien simple de l'appareil. → Page 37 |
| Hot | Le processus de refroidissement refroidit le linge pendant quelques minutes selon le statut du programme, avec le tambour en rotation pour éviter d'endommager le linge. Le processus de refroidissement peut être interrompu en ouvrant la porte.Remarque: Ne modifies pas le programme régèle. |
| ® | L'autonettoyage automatique rince l'échangeur thermique de l'appareil.Remarque: Ne retirez pas le réservoir d'eau de condensation et n'interrompez pas le programme. |
| ® | Statut du programme: séchage |
| ® | Statut du programme: degré de séchage Facile à repasser |
| ® | Statut du programme: degré de séchage Prêt à ranger |
| ® | Statut du programme: repassage facile |
| — (Départ/Pause Rajout) | Statut du programme: pause |
| End | Statut du programme: fin du programme |
| 1 Exemple | |
7 Touches
Voutrouverez ici un aperçu des touches et leurs possibités de réglage.
| Touche | Sélection | Description |
| Départ/ Pause Rajout | démarrerannulermettre en pause | Démarrer un pro-gramme, l'annuler ou lemettre en pause. |
| 3 sec. | activerdésactiver | Activer ou désactiver la sécurité enfants.Protegez le bandeau decommande contre touteutilisation involontaire.Si la sécurité enfants aété activée et que l'appareil est étant, la sécuritéenfants reste activée.\( \rightarrow \) "Sécurité enfants",Page 34 |
| Extra sec | Extra sec+1+2+3 | Le dégré de séchageest activé en sélectionnant Extra sec.Ledégré de séchagedéterminé le dégreéd'Humidité ou de sé-chage du linge aprèsla fin du programme.\( \rightarrow \) "Objectif de sé-chage", Page 33Le dégré de séchageest ajusté en selec-tionnant +1, +2 ou +3.\( \rightarrow \) "Adapter l'objectifde séchage",Page 34 |
| Prêt à ranger | ■ Prêt à ranger ■ +1 ■ +2 ■ +3 | ■ Le degré de séchage est activé en sélectionnant Prêt à ranger. Le degré de séchage déterminé le degré d'humidité ou de séchage du linge après la fin du programme. → "Objectif de séchage", Page 33 ■ Le degré de séchage est adapté en sélectionnant +1, +2 ou +3. → "Adapter l'objectif de séchage", Page 34 |
| Prêt à repasser | ■ Prêt à repasser ■ +1 ■ +2 ■ +3 | ■ Le degré de séchage est activé en sélectionnant Prêt à repasser. Le degré de séchage déterminé le degré d'humidité ou de séchage du linge après la fin du programme. → "Objectif de séchage", Page 33 ■ Le degré de séchage est adapté en sélectionnant +1, +2 ou +3. → "Adapter l'objectif de séchage", Page 34 |
| Anti floissage | ■ activer ■ désactiver | Activer ou désactiver le séchage délicat. Le tambour déplace le linge à intervalles réguliers après la fin du programme pendant 120 minutes pour réduire le flossissement. |
fr
| Touche | Sélection | Description |
| Délicat | activerdésactiver | Activer ou désactiver le séchage délicat.La température est réduite pour les textiles délicats, par exemple pour le polyacrylique ou l'élas-thanne.La durée du programme s'allonge. |
| Fin dans | Heure de fin du programmeDurée du programme | Définissez l'heure de fin du programme.La durée du programme est déjà comprise dans le nombre d'heures régle.Après le démarrage du programme, la durée du programme est affichée.Réglez la durée des programmes de temps.\( \rightarrow \) "Programmes de temps", Page 27 |
| Son désactivé | activerdésactiver | Activer ou désactiver les signaux de commande et d'indication. |
| Demi charge | activerdésactiver | Faire sécher des pieces de linge individuelles ou de petites charges. |
8 Programmes
Vous pouvez faire secher votre linge à l'aide d'un programme automatique ou d'un programme de temps.
8.1 Programmes automatiques
Les programmes automatiques sont des programmes dans lesquels des capteurs d'humidité mesurent l'humidité résiduelle du linge pendant le séchage. Le programme se termine uniquement lorsque le degré de séchage fixé est atteint.
Chaque programme automatique a un degré de séchage Page 33.
Le degré de séchage déterminé le degré d'humidité ou de séchage du linge après la fin du programme.
Conseils
- Sélectionnez le degré de séchage en fonction du linge ou du résultat de séchage souhaité.
- Les étiquettes d'entretien sur le linge vous donnent des informations supplémentaires sur lechioix du programme.
"Symboles d'entretien figurant sur les étiquettes d'entretien", Page 29
| Programme | Description | charge max. kg |
| Coton | Pour faire sécher des textiles solides et résistants à l'ébullition en coton ou en lin. | 9,0 |
| Eco | Pour faire sécher des textiles solides et résistants à l'ébullition en coton ou en lin. Programme d'économie d'énergie. | 9,0 |
| Synthétiques | Faire sécher des textiles en tissus synthétiques ou mélangés. | 3,5 |
| Mix | Faire sécher des textiles en coton ou synthétiques. | 3,0 |
| Couette | Faire sécher du linge composé de fibres synthétiques, des oreillers, des couettes ou des couvre-lits.Remarque : Faire sécher de grandes pieces de linge, des couvertures ou des oreillers séparément. | 2,5 |
| Délicat | Faire sécher des textiles délicats en satin, tissus synthétiques ou mélangés. | 2,0 |
fr
| Programme | Description | charge max. kg |
| Duvet | Faire sécher les textiles, les couvertures ou les couettes replis de duvet.Remarques■ Faire sécher séparément de grandes pieces de linge, comme des couver-tures ou des sacs de couchage.Pour répartir le duvet et dissoudre les inclusions humides, secouez les textiles une fois le programme terminé.Si vous faites sécher des oreillers et que ceux-ci ne sont pas encore complètement secs à la fin du programme, séchez les oreillers avec un programme de temps. → Page 27 | 1,5 |
| Hygiène Plus | Pour faire sécher des textiles solides et résistants à l'ébullition en cotton ou en lin.Remarque: Convient particulièrement en cas d'exigences élevées en matière d'hygiene. | 4,0 |
| Textiles sport | Faire sécher des vêtements de sport sé-chant rapidement en fibres fonctionnelles, microfibres et synthétiques. | 1,5 |
| Chemises | Faites sécher des chemises et chemisiers en cotton, lin, synthétiques ou tissus mixtes.Remarque: Pour un résultat de séchage optimal, séchez au maximum 5 chemises ou 5 blouses.Après le séchage, repassez le linge ou suspendez-le. L'humidité résiduelle se ré-partit alors uniformément. | 1,5 |
| Express 40 min | Faire sécher les textiles en synthétiques et en cotton léger. | 2,0 |
| Serviettes | Faire sécher des serviettes et peignoirs solides et résistants à l'ébullition en cotton ou en lin. | 6,0 |
8.2 Programmes de temps
Les programmes de temps sont des programmes dotés d'une durée de programme définie ou réglée. Le programme se termine une fois le temps écoué, même si le linge n'est pas encore sec, par exemple. Les programmes de temps convennent au séchage de pieces de linge individuelles ou de textiles fins.
Conseil : Les étiquettes d'entretien sur le linge vous donnent des informations supplémentaires sur le choix du programme.
"Symboles d'entretien figurant sur les étiquettes d'entretien", Page 29
| Programme | Description | charge max. kg |
| Laine séchage panier | Faire sécher des textiles en laine ou contenant de la laine.Remarque■ Faites sécher les textiles uniquement avec le panier pour les lainages. → Page 34 | 0,5 |
| Minuterie air chaud | Faire sécher tous les textiles à l'exception de la laine et de la soie.Convient pour un linge pré-séché ou légè- rement humide et pour un séchage sup- plémentaire de linge épais, à plusieurs couches.Remarque■ Ce programme est adapté au séchage avec le panier pour les lainages. → Page 34Si vous utilisez le panier pour les lai-nages, vous pouvez également sécher des textiles en laine avec ce pro- gramme. | 3,0 |
9 Accessoires
Utilisez uniquement des accessoires d'origine. Ils ont ete specialement concus pour leur appareil.
Conseil: Certains accessoires sont disponibles dans d'autres couleurs. Contactez le service après-venture. Page 45
| Utilisation | Référence | |
| Kit de raccordement | Pour gagner de la place, placez l'appareil au-des-sus d'un lave-linge adap-té, du même fabricant, de même largeur et de même profondeur. | WTZ27410 |
| Kit de raccordement avec plan de travail es-camtablet | Pour gagner de la place, placez l'appareil au-des-sus d'un lave-linge adap-té, du même fabricant, de même largeur et de même profondeur. Le plan de travail esca-motable facilité le charge-ment et le décharge-ment de l'appareil. | WTZ27400 |
| Panier pour laine | Pour sécher ou aérer des textiles individuels en laine, des chaussures de sport et des pe-luches. | WMZ20600 |
| Raccord en Y | Permet de raccorder le tuyau d'évacuation d'eau d'unurreil supplémentaire au même écoulement du siphon. | 15000490 |
| Produit d'entretien de l'appareil | Pièce de rechange pour la fonction d'entretien intensif des équipements. | 00311829 |
| Étrier | Placez l'appareil en posi-tion élevée afin de facili-ter son chargement et son déchargement. | WTZPW20D |
10 Linge
10.1 Préparation du linge
ATTENTION!
Les objets restés dans le linge risquent d'endommager le tambour et le linge.
Avant le lavage, retirez tous les objets des poches.
Remarque
En préparant votre linge, vous menagez l'appareil et les textiles.
- À l'aide d'une Brosse, retirez le sable et la terre
- Triez le linge par couleur et part textile en respectant les symboles d'entretien
fermez les fermétures éclair, les velcros, les crochets et les oeillets
Retirez les crochets des rideaux et les rubans de plomb - Introduisez le linge déplié dans le tambour
- Essorer le linge avant le séchage
- Sechez les pieces de linge en laine, les chaussures de sport et les peluches dans le panier pour laine
"Panier pour les lainages", Page 34
10.2 Symboles d'entretien figurant sur les étiquettes d'entretien
Symboles d'entretien Sécchage
| Symbole | Textiles |
| ◎ | textiles résistants en co-ton, lin, par exemple ser-viettes, linge de lit, des-sous |
| Symbole | Textiles |
| ◎ | textiles délicats synthétiques, en tissu mélangié, textiles délicats, par exemple linge fonctionnel, chemises |
| ◎ | Ne pasmettre les textiles en soie, nylon, textiles im-perméables à l'air et ca-outchoutés, rideaux synthétiques au seche-linge |
11 Utilisation
11.1 Mise sous tension de l'appareil
Condition : L'appareil est installé et raccordé correctement. Page 13
- Réglez le sélecteur sur un programme.
Remarque: L'éclairage du tambour s'eteint automatiquement.
11.2 Réglage d'un programme
- Tournez le sélecteur de programme sur le programme souhaié.
"Programmes", Page 25
- Si vous le souhaitez, adaptez les réglages du programme.
"Touches", Page 22
Les réglages du programme ne sont pas enregistrés de façon permanente pour le programme.
11.3 Ouvrir la porte
- Passez la main sous la poignée du hublot et tirez sur le hublot.
- Ouvrez la porte.
11.4 Introduction du linge
Remarque: Pour éviter de froisser le linge, veuilles respecter la charge maximale du programme. → "Programmes", Page 25
Conditions
Le linge est préparé et trié. → "Linge", Page 29
Le tambour est vide.
- Ouvrez la porte. Page 30
- Introduisez le linge dans le tambour.
- Fermez la porte. Assurez-vous qu'aucune piece de linge n'est coincée dans le hublot.
11.5 Départ du programme
Conditions
-
Un programme est régle. → Page 29
La portesteferme. -
Appuyez sur Départ/ Pause Rajout.
L'affichage indique la durée du programme ou l'heure de fin du programme.
Une fois le programme terminé, l'affichage indique : "End".
Remarque : Lorsque l'écran affiche "Hot", l'appareil refroidit le linge. Lorsque "Hot" disparaît, le linge est refroidi.
11.6 Rajout de linge
Après le démarriage du programme,
vous pouvez-retirer et ajouter du
linge à tout moment.
- Appuyez sur Départ/ Pause Rajout.
Le processus de refroidissement démarre automatiquement après environ 30 secondes et refroidit le linge dans le tambour en rotation. Si vous souhaitez éviter ou annuler le processus de refroidissement, ouvre la porte. Page 21 - Ouvrez la porte. Page 30
- Rajoutez ou retirez du linge.
- Fermez la porte.
- Démarrez le programme. → Page 30
11.7 Annulation d'un programme
- Appuyez sur Départ/ Pause Rajout.
- Ouvrez la porte. Page 30
- Retirez le linge. Page 31
11.8 Retirer le linge
- Ouvrez la porte. Page 30
- Retirez le linge du tambour.
11.9 Extinction de l'appareil
- Réglez le sélecteur de programme sur Arrêt.
11.10 Filtre à peluche
Pendant le séchage, les peluches du linge sont recueillies dans le filtré à peluche. Le filtré à peluche protège l'appareil des peluches.
Nettoyer le filtré à peluche
Lorsque le programme de séchage est terminé ou que l'écran affiche un message pendant le fonctionnement, nettoyez le filtré à peluche.
Remarque: Si vous ne nettoyez pas l'appareil comme décrit, le fonctionnement de l'appareil peut être alteré.
Conditions
L'écran affiche après le séchage : "End"
ou l'écran affiche pendant le fonctionnement :
- Ouvrez la porte. Page 30
- Retirez les peluches de la porte.
- Retirez le double filtré à peluches.
- Retirez les peluches de la cavité.
Veillez à ce qu'aucune peluche ne tombe dans la canalisation d'air.
- Séparez le double filtré à peluche.
fr
- Ouvrez les deux filtres à peluche.
- Retirez les peluches.
Éliminez les peluches avec les ordures menagères afin d'éviter toute contamination des eaux usées par les micro-plastiques.
- Nettoyez soigneusement les deux filtres à peluche à l'eau courante chaude et séchez-les.
- Fermez les deux filtres à peluche et assemblez-les.
- Insérez le double filtré à peluche.
11.Fermez la porte.
11.11 Réservoir d'eau de condensation
Pendant le séchage, il se forme de l'eau de condensation que votre apparéil recueille dans le réservoir d'eau de condensation.
Remarque : Utilisez cet apparéil avec le tuyau d'évacuation d'eau fourni.
Page 15
Si vous raccordez le tuyau d'évacuation d'eau, vous n'avez pas besoin de voir le réserveir d'eau de condensation régulierement.
"Vider le réservoir d'eau de condensation", Page 33
Vider le réservoir d'eau de condensation
Lorsque la fonction séchage est terminée ou que l'écran affiche un messagependant le fonctionnement, videz le réservoir d'eau de condensation.
Conditions
L'écran affiche après le séchage : "End"
ou l'écran affiche pendant le fonctionnement : ①.
1. Tirez le réservoir d'eau de condensation horizontallement.
- Vider le réservoir d'eau de condensation.
Vérifiez régulierement le filtr de
réservoir d'eau de condensation et
nettoyez-le s'il est sale.
Page 40
Veiliez à insérer le réservoir d'eau de condensation avant d'utiliser
I'appareil. Page 33
Insérer le réservoir à fond
Enfonce réservoir d'eau de condensation jusqu'en butée.
12 Objectif de séchage
Un degré de séchage est défini pour chaque programme automatique. Le degré de séchage détermine le degré d'humidité ou de séchage du linge après la fin du programme.
| Degré de séchage | Description |
| Extra sec | Pour du linge épais constitué de plusieurs épaisseurs, qui sèche difficilement. |
| Prêt à ranger | Pour du linge normal compteant une seule épaisseur. |
| Prêt à repas-ser | Pour du linge normal compteant une seule épaisseur. Le linge est encore légèrement humide après la fin du programme. Afin d'éviter que le linge ne soit froissé, repassez-le ou suspendez-le s'il est encore humide. |
12.1 Modifier l'objetif de séchage
Pour certains programmes automatiques, vous pouvez modifier l'objet de séchage pour que votre linge soit plus sec ou plus humide.
- Réglez un programme automatique. Page 25
Le degré de séchage préréglé est affché. - Appuyez sur Prêt à ranger, Extra sec ou Prêt à repasser.
L'affichage indique - (Prêt à ranger), - (Extra sec) ou - (Prêt à repasser).
12.2 Adapter l'objet de séchage
Si vous trouvez que le linge est trop humide après l'avoir séché avec un degré de séchage spécifique, vous pouvez ajuster le degré de séchage.
- Réglez un programme automatique. Page 25
Le degré de séchage préréglé est affché. - Appuyez sur Prêt à ranger, Extra sec ou Prêt à repasser.
- Appuyez de nouveau sur le degré de sechage définir pour ajuster ce dernier.
L'affichage indique "+"1", "+2" ou " +3 ".
13 Sécurité enfants
Protégéz votre apparéil contre tout actionnement accidentel des commandes.
13.1 Activation de la sécurité enfants
- Appuyez sur les deux touches 3 sec. pendant environ 3 se-
- condes.
L'affichage indique C.
Les éléments de commande sont bloqués.
La sécurité enfants reste active même après avoir eteint l'appareil et en cas de panne.
- condes.
13.2 Désactivation de la sécurité enfants
Condition: Pour désactiver la sécurité enfants, l'appareil doit être allumé.
- Appuyez sur les deux touches 3 sec. pendant environ 3 se-
- condes.
Pour ne pas annuler le programme en cours, le sélecteur de programme doit être régle sur le programme initial.
s'eteint sur l'affichage.
- condes.
14 Panier pour les lainages
Utilisez le panier pour les lainages pour secher en douceur les textiles délicats, les peluches ou les chaussures de sport en position de repos.
14.1 Installer le panier pour les lainages
- Ouvrez la porte.
Assurez-vous que le tambour est vide.
- Introduisez les pieds ventouses en caoutchouc du panier pour les lainages dans les orifices de l'ouverture de porte.
- Insérez la languette du panier pour les lainages par l'avant dans le crochet supérieur.
14.2 Demarrer le programme avec le panier pour laine
ATTENTION!
Si les pièces de linge placés dans le panier pour laine touchent le tambour en rotation ou les parois du tambour, elles peuvent cause des dommages matériels et endommager l'appareil.
- Placez les pièces de linge dans l'insert ou le panier pour laine de manière à ce que celles-ci ne touchent pas le tambour ni les pa-rois du tambour.
Condition: Le panier pour les lai nages est inséré dans l'appareil. Page 34
- Placez les pièces de linge directement dans le panier pour les laïnages ou avec l'insert. Page 36
- Fermez la porte.
- Reglez un programme adapté au séchage avec le panier pour les lainages.
Respectez la description du programme. Page 27
- Ajustez si nécessaire la durée du programme.
"Touches", Page 24
Respectez la durée recommendée du programme pour les pieces de linge dans le panier pour les laïnages :
| Piece de linge | Durée du programme en heures:minutes |
| Pull-over en laine léger | environ 1:20 |
| Pull-over en laine chaud | environ 1:30 - 3:00 |
| Jupe | environ 1:00 - 1:30 |
| Pantalon | environ 1:00 - 1:30 |
| Gants | environ 0:30 |
fr
| Piece de linge | Durée du programme en heures:minutes |
| Chaussures de sport | environ 1:30/avec aération max. 2:00 |
Conseil : Prolongez la durée du programme pour les pieces de linge épaisSES ou constituées de plusieurs couches.
- Démarrez le programme. → Page 30
6.À la fin du programme, retirez le panier pour les lainages.
14.3 Exemples d'utilisation du panier pour les lainages
ATTENTION!
Si les pieces de linge places dans le panier pour laine touchent le tambour en rotation ou les parois du tambour, elles peuvent cause des dommages matériels et endommager l'appareil.
- Placez les pièces de linge dans l'insert ou le panier pour laine de manière à ce que celles-ci ne touchent pas le tambour ni les pa-rois du tambour.
| Exemple | Utilisation |
| Chaussures de sport | Soulevez la lan-guette des chaussures. Retirez les semelles intérieures ou les talon-nettes. Placez une ser-viette enroulée dans le panier pour les lainages pour former une surface d'appui inclinée. Placez les chaus-sures avec le ta-lon sur la ser-viette. Re-marque : N'utilis-sez pas l'insert. Ne faites sécher aucune chaus-sure en cuir ou contenant du cuir. |
| Peluches | Placez la pe-luche dans le pa-nier pour les lai-nages. |
| Remarque : N'utilis-sez pas l'insert. Veillez à cequ'aucune pe-luche ne tombe du panier pourles lainages. |
15 Réglages de base
Vous pouvez modifier les réglages de base de votre apparéil en fonction de vos besoin.
15.1 Vue d'ensemble des réglages de base
Sélecteur de programme avec positions des programmes
| 2 | Régler le volume sonore du signal à la fin du programme : 0 (arrêt) à 4 (très fort) |
| 3 | Régler le volume sonore du signal lors de la sélection des touches : 0 (arrêt) à 4 (très fort) |
| 5 | Affichez le nombre de programmes démarrés. |
15.2 Modification des réglages de base
- Reglez le sélecteur de programme sur la position 1. Page 37
-
Appuyez sur la touche Prêt à re-passer et réglez en même temps le sélectionur de programme sur la position 2.
L'affichage indique la valeur actuelle. -
Sélectionnez le réglage de base souhaité à l'aide du sélecteur de programme. → Page 37
- Pour modifier la valeur, appuyez sur Fin dans.
- Pour enregistrer la modification, éteignez l'appareil.
16 Entretien de l'appareil
L'appareil propose des programmes de nettoyage pour l'entretien simple et intensif de l'appareil.
Pour éliminer les légers dépôts de salissures dans l'appareil, procédez à l'entretien simple de l'appareil lorsque l'écran affiche "CrE" après une longue période d'utilisation.
Remarque:L'entretien simple de l'appareil dure environ 1 heures.
Afin d'éliminer les dépôts de salissures tenaces dans l'appareil, ainsi que les odeurs apparues après une période d'inutilisation de plus d'un mois, procédez à l'entretien intensif de l'appareil.
Remarques
L'entretien intensif de l'appareil dure environ 4 heures et ne peut pas etre interrompu.
Pour l'entretien intensif de votre apparéil, vous avez besoin du produit d'entretien d'origine Page 28.
16.1 Préparer l'entretien de l'appareil
Preparer l'appareil
Condition: Le tambour est vide.
- Éteignez l'appareil. → Page 31
- Nettoyez le filtre à peluche. → Page 31
fr
- Videz le réservoir d'eau de condensation. Page 33
Préparer le réservoir d'eau de condensation
Si vous dériviez l'eau de condensation via le tuyau d'évacuation d'eau, préparez le réservoir d'eau de condensation.
- Retirez le bouchon de la cavité si-tuée sur le dessus ① et inséréz-le dans la partie inférieure ②.
- Nettoyer le filtré du réservoir d'eau de condensation.
16.2 Effectuer un entretien simple de l'appareil
Condition:L'entretien de l'appareil est prêt à être effectué. Page 37
- Versez environ 1,5 litre d'eau chaude du robinet dans le réservoir d'eau de condensation.
Maintenez le réservoir d'eau de condensation rempli à l'horizontal pour qu'aucun liquide ne s'écoule. - Enoncez le réservoir d'eau de condensation jusqu'à ce qu'il s'enclenche.
-
Réglez le sélecteur de programme sur la position 1. Page 37
-
Appuyez sur la touche Prêt à re-passer et maintenez-la enfoncée, puis reglez le sélecteur de programme sur la position 4 → Page 37.
- Relâchez Prêt à repasser.
"CP1" et la durée du programme s'affichent en alternance.
6. Appuyez sur Départ/ Pause Rajout.
L'entretien de l'appareil commence et un signal retentit.
Une fois l'entretien de l'appareil terminé, l'écran affiche "End" et un signal retentit.
7. Videz le réserve d'eau de condensation. Page 33
8. Si vous évacuez l'eau de condensation avec le tuyau d'évacuation d'eau, retirez le bouchon de la partie inférieure du réservoir d'eau de condensation et insérez-le dans la cavité de la partie supérieure du réservoir d'eau de condensation. → Page 38
9. Enforcez le réservoir d'eau de condensation jusqu'à ce qu'il s'enclenche.
10. Éteignez l'appareil. → Page 31
16.3 Effectuer un entretien intensif de l'appareil
Démarrer l'entretien intensif de l'appareil
Condition:L'entretien de l'appareil est prêt à être effectué. Page 37
-
Versez une bouteille de produit d'entretien de l'appareil et env. 1,5 litre d'eau chaude du robinet dans le réservoir d'eau de condensation. Maintenez le réservoir d'eau de condensation rempli à l'horizontal pour qu'aucun liquide ne s'écoule.
-
Enoncez le réservoir d'eau de condensation jusqu'à ce qu'il s'enclenche.
- Réglez le sélecteur de programme sur la position 1. Page 37
- Appuyez sur la touche Prêt à re-passer et maintenez-la enfoncée, puis reglez le sélecteur de programme sur la position 4 → Page 37.
-
Relâchez Prêt à repasser.
-
"CP1" et la durée du programme s'affichent en alternance.
- Appuyer sur +.
- "CP2" et la durée du programme s'affichent en alternance.
- Appuyez sur Départ/ Pause Rajout.
L'entretien de l'appareil commence et un signal retentit.
^+ Après environ 3 heures, l'appareil met en pause l'entretien et l'écran affiche la durée du programme restante.
8. Videz le réserve d'eau de condensation. Page 33
9. Versez environ 1,5 litre d'eau chaude du robinet dans le réservoir d'eau de condensation.
10. Basculez prudemment le réserve d'eau de condensation horizontallement et videz-le pour rincer les restes de produit d'entretien de l'appareil.
Poursuivre l'entretien intensif de l'appareil
- Versez environ 1,5 litre d'eau chaude du robinet dans le réservoir d'eau de condensation. Maintenez le réservoir d'eau de condensation rempli à l'horizontal pour qu'aucun liquide ne s'écoule.
-
Enoncez le réservoir d'eau de condensation jusqu'à ce qu'il s'enclenche.
-
Appuyez sur Départ/ Pause Rajout.
L'entretien de l'appareil se poursuit.
Une fois l'entretien de l'appareil terminé, l'écran affiche "End" et un signal retentit.
4. Videz le réserve d'eau de condensation. Page 33
5. Si vous évacuez l'eau de condensation avec le tuyau d'évacuation d'eau, retirez le bouchon de la partie inférieure du réservoir d'eau de condensation et insérez-le dans la cavité de la partie supérieure du réservoir d'eau de condensation. → Page 38
6. Éteignez l'appareil. → Page 31
17 Nettoyage et entretien
Pour que votre apparéil reste long-temps opérationnel, nettoyez-le et entretenez-le avec soin.
17.1 Capter d'humidité
Le capteur d'humidité de cet apparéil détermine le degré d'humidité de votre linge pendant le séchage. En fonction de l'humidité résiduelle du linge, l'appareil modifie la durée du programme automatique.
Nettoyer le capteur d'humidité
Des résidus de calcaire, de lessive et de produits d'entretien peuvent s'accumuler sur le capteur d'humidity après un certain temps. Nettoyez régulierement le capteur d'humidity.
ATTENTION!
Des objets durs ou rugueux peuvent endommager le capteur d'humidité.
- N'utilise pas d'objets durs ou rugieux, de produits abrasifs ou de laine d'accier pour le nettoyage.
fr
Remarque: Si vous ne nettoyez pas l'appareil comme décrit, le fonctionnement de l'appareil peut être alteré.
- Ouvrez le hublot.
- Nettoyez le capteur d'humidité avec une éponge.
17.2 Filtre du réservoir d'eau de condensation
Pendant le séchage, les peluches du linge se retrouvent dans l'eau de condensation. Le filtré du réservoir d'eau de condensation protège l'appareil des peluches.
Nettoyez le filtré du réservoir d'eau de condensation.
Le filtré est automatiquement nettoyé lors du vidage du réservoir d'eau de condensation. Vérifiez régulierement le filtré et nettoyez-le s'il est sale.
-
Videz le réservoir d'eau de condensation. Page 33
-
Retirez le filtre.
- Nettoyez le filtre à l'eau chaude courante ou au lave-vaisse.
- Introduisez le filtré jusqu'en butée.
- Mettez en place le réservoir d'eau de condensation. Page 33
18 Dépannage
Voussoupiezcorrigerparyousememelespetitiendefautsdvotreappareil.Lisez les renseignements de depannage avant de contacter le service consommateurs.Vousyouxpargnerezaisindesdepensesinutiles.
AVERTISSEMENT Risque d'électrocution
Les réparations non conformes sont dangereuses.
- Ne modifiez jamais techniquement l'appareil ou les caractéristiques de l'ap-pareil.
Seul un personnel dûment qualifié peut entendre des réparations sur l'appareil.
Seules des pieces de rechange d'origine peuvent etre utilisées pour réparer l'appareil.
Afin d'écarter tout danger quand le cordon d'alimentation secteur de cet apparéil est endommagé, seul le fabricant ou son service après-vente ou toute autre personne de qualification équivalente est habilité à le replacer.
| Défaut | Cause et dépannage |
| L'écran s'éteint et Dé-part/ Pause Rajout clignote. | Le mode économique d'énergie est actif. • Appuyez sur Départ/ Pause Rajout. |
| "Hot" et le tambour tourne. | Il ne s'agit pas d'un defaulted. Le processus de refroidissement est actif. Aucune action nécessaire. Remarque: Ne modifies pas le programme pendant l'exécution du processus de refroidissement. Le processus de refroidissement durable jusqu'à 10 minutes. |
| é et le programme ont été interrompus. | Le réservoir d'eau de condensation est rempli. • Videz le réservoir d'eau de condensation. → Page 33 |
| Le tuyau d'évacuation d'eau n'est pas raccordé correctement, plié ou coincide. • Vérifiez le montage du tuyau d'évacuation d'eau. → Page 14 | |
| Le tuyau d'évacuation d'eau est bouché. • Nettoyez le tuyau d'évacuation d'eau avec de l'eau du robinet. | |
| Le filtrtre du réservoir d'eau de condensation est en-crassé. • Nettoyez le filtrtre du réservoir d'eau de condensation. → Page 40 |
fr
| Défaut | Cause et dépannage |
| "CrE" | Un entretien simple de l'appareil doit être effectué. ► Realissez l'entretien simple de l'appareil → Page 37. |
| Le filtrtre à peluches est encrassé. ► Nettoyez le filtrtre à peluches. → Page 31 | |
| Il ne s'agit pas d'un défaut. L'auto-nettoyage automa-tique rince l'échangeur thermique de l'appareil. Aucune action nécessaire. Remarque: Ne retirez pas complètement le réservoir d'eau de condensation et n'interrompez pas le pro-gramme. | |
| Le programme ne dé-marre pas. | La sécurité enfants est active. ► Désactivez la sécurité enfants. → Page 34 |
| Fin dans est activé. ► Vérifiez si Fin dans est activé. → Page 24 | |
| La durée du pro-gramme se modifiependant le séchage. | Il ne s'agit pas d'un défaut. Le déroulement du pro-gramme est optimisé électroniquement. Aucune action nécessaire. |
| La durée de séchageest trop longue. | Le filtrtre à peluches est encrassé. ► Nettoyez le filtrtre à peluches. → Page 31 |
| La température ambiente est inférieure à 15 °C ou su-périeure à 30 °C. ► Assurez-vous que la température ambiente est comprise entre 15 °C et 30 °C. | |
| La circulation d'air sur le lieu d'installation de l'appareil est insuffisante. ► Ventilez le lieu d'installation de l'appareil. | |
| Trop peu d'eau de condensation pour l'auto-nettoyage automatique avec séchage permanent de faibles quantités de chargement. ► Séchez régulièrement une charge de plus de 3 kg de linge humide jusqu'à la fin du programme. | |
| L'ouverture de ventilation de l'appareil est bloquée. ► Assurez-vous que l'ouverture de ventilation de l'ap-pareil est dégagée. | |
| L'échangeur thermique est encrassé. ► Realissez l'entretien simple de l'appareil → Page 37. | |
| Bruits de bourdonne-ment, de ronronne-ment ou de pompage. | Il ne s'agit pas d'un défaut. Le compresseur ou la ven-tilation du compresseur est actif, ou la pompe à eau de condensation est active. Aucune action nécessaire. |
| Le linge est trop humide. | Le programme sélectionné ne convient pas pour le type de textile.Réglez un programme de temps pour un séchage supplémentaire. → Page 27La quantité de charge est trop élevé.Tenez compte de la quantité de charge maximale du programme. → Page 25 |
| Le linge chaud parait plus humide à la fin du programme qu'il ne l'est réellement.1. Retirez le linge du tambour directement après le séchage.2. Étalez le linge pour qu'il refroidisse. | |
| Le degré de séchage régle ne convient pas.Modifiez le degré de séchage. → Page 34 | |
| Le degré de séchage n'est pas adapté.Adaptez le degré de séchage. → Page 34 | |
| La quantité de charge est trop faible.Réglez un programme de temps pour un séchage supplémentaire. → Page 27Le capteur d'humidité est encrassé.Nettoyez le capteur d'humidité. → Page 39L'appareil a interrompu le processus de séchage parce que le réservoir d'eau de condensation est rem-pli.Videz le réservoir d'eau de condensation. → Page 33 | |
| Froissage. | Le programme sélectionné ne convient pas pour le type de textile.Réglez un programme adapté. → Page 25La charge n'est pas adaptée.Tenez compte de la quantité de charge maximale du programme. → Page 25Préparez le linge. → Page 29Le linge est laissé trop longtemps après le séchage dans le tambour.1. Retirez le linge du tambour directement après le séchage.2. Étalez le linge pour qu'il refroidisse.Les textiles d'entretien facile ont été séchés trop long-temps. |
fr
| Défaut | Cause et dépannage |
| Froissage. | • Modifiez ou adaptez le degré de séchage. → Page 33 |
| La fonction antifroissage du linge n'est pas activée. • Activez la fonction antifroissage du linge. → Page 22 | |
| De l'eau fuit. | L'appareil n'est pas correctement aligné. • Alignez l'appareil.→ Page 17 |
| Le tuyau d'évacuation d'eau n'est pas raccordé cor-rectement. • Vérifiez le montage du tuyau d'évacuation d'eau. → Page 14 | |
| De l'eau de condensation s'accumule dans le réservoir d'eau de condensation bien que le tuyau d'évacuation d'eau soit raccordé. | Il ne s'agit pas d'un défaut. Une quantité résiduelle d'eau de condensation peut rester dans le réservoir d'eau de condensation. Aucune action nécessaire. |
| Le tuyau d'évacuation d'eau n'est pas raccordé cor-rectement. • Vérifiez le montage du tuyau d'évacuation d'eau. → Page 14 | |
| Des odeurs se forment dans l'appareil. | Contamination persistante de l'appareil ou arrêt pro-longé de l'appareil de plus d'un mois. • Résiliez l'entretien intensif de l'appareil.→ Page 37 |
19 Transport, stockage et élimination
19.1 Mettre au rebut un appar-. reil usage
La destruction dans le respect de l'environnement permet de récapérer de précieuses matières premières.
AVERAGEMENT
Risque de préjudice pour la santé !
Des enfants risquent de s'enfermer dans l'appareil et demettre leur vie en danger.
- Ne pas installer l'appareil derrière une porte susceptible de bloquer ou d'empêcher l'ouverture de la porte de l'appareil.
En cas d'appareils usages, débranchez la fiche secteur du cable d'alimentation secteur, puis coupez ce dernier et détruirez la serrure de la porte de l'appareil de sorte qu'il soit impossible de fermer le hublot.
AVENTISSEMENT
Risque d'incendie!
Le réfrigérant R290 dans cet apparéil est respectieux de l'environnement mais inflammable et peut prendre feu sur les apparéils non éliminés dans les règles.
Éliminer l'appareil dans les régles.
- Ne pas endommager les tubulures du circuit frigorifique.
- Débrancher la fiche du cordon d'alimentation secteur.
- Couper le cordon d'alimentation secteur.
- Eliminez l'appareil dans le respect de I'environnement.
Vous trouvrez des informations sur les circuits actuels d'élimination auprès de votre revendeur spécialisé ou de l'administration de votre commune/ville.
Cet apparéil est marqué selon la directive européen 2012/19/UE relative aux apparéils électriques et Electroniques usages (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récapération des apparéils usages applicables dans les pays de la CE.
20 Service après-vente
Les pièces de rechange relatives au fonctionnement de l'appareil et conformes à l'ordonnance d'écoconception correspondante sont disponibles auprès de notre service après cette pour une durée d'au moins 10 ans à partir de la mise sur le marché de votre apparéil dans l'Space économique européen.
Remarque : Dans le cadre des conditions de la garantie, le recours au service après-vente est gratuite.
Pour plus d'informations sur la durée et les conditions de la garantie dans votre pays, scannez le QR code figurant sur le document joint afin d'obtenir les coordonnées du service après-vente ainsi que les conditions de garantie, adressez-vous à notre service après-vente, votre revendeur ou consultez notre site web.
fr
Lorsque vous contactez le service après-vente, vous avez besoin du numero de produit (E-Nr.) et du numero de fabrication (FD) de votre apparéil. Vous trouvrez les coordonnées du service après-vente en scannant le QR code figurant sur le document joint relatif aux coordonnées du service après-vente et aux conditions de garantie, ou sur notre site web.
20.1 Numéro de produit (E-Nr) et numéro de fabrication (FD)
Le numéro de série (E-Nr.) et le número de fabrication (FD) sont indiqués sur la plaque signalétique de l'appareil.
Selon le modele, la plaquesignalétique se trouve :
sur le cote interieur du hublot.
sur le côté interieur de la trappe d'entretien.
au dos de l'appareil.
Pour retrouver rapidement les données de votre apparéil et le nombre de téléphone du service consommateurs, n'hésitez pas à les recopier ailleurs.
21 Paramètres de consommation
Le programme Eco convient pour secher du linge en coton normalement humide et est le plus efficace pour ce type de linge en termes de consommation d'énergie. Ce programme sert à évaluer la conformité aux règlements (UE) 2023/2533 et (UE) 2023/2534. Il correspond au « Programme coton standard » au sens du règlement (UE) n° 392/2012 et au sens de l'Annexe I, Point 1.1, du règlement (UE) n° 932/2012. Les valeurs de consommation indiquées sur le label énergétique de ce programme se réfère à un taux d'humidity du linge de 60% . Les valeurs indiquées pour les autres programmes sont indicatives et ont été déterminées conformément à la norme applicable EN61121.
Les valeurs réelles peuvent s'écarter des valeurs spécifiées en fonction du type de tissu, de la composition du linge à secher, de l'humidité résiduelle dans le tissu, du degré de sechage régle, de la quantité de charge, des conditions ambiantes et de l'activation de fonctions supplémentaires. La durée prévisionnelle du programme et le temps « Fin dans » qui apparaissent lors de la sélection du programme sont basés sur une vitesse d'essorage du lave-linge à la livraison de l'appareil de 1000 tr/min.
| Programme | Humi-dité fi-nale(%) | Charge(kg) | Vitessed'esso-rage(tr/min) | Humi-dité départ(%) | Durée du pro-grammè(h:min) | Conso-mma-tion énergétique(kWh/cycle) |
| Coton + Extra sec | -3,0 | 9,0 | 1400 | 50 | 3:22 | 2,27 |
| Coton + Extra sec | -3,0 | 4,5 | 1400 | 50 | 2:39 | 1,66 |
| Coton + Extra sec | -3,0 | 9,0 | 1000 | 60 | 3:45 | 2,57 |
| Coton + Extra sec | -3,0 | 4,5 | 1000 | 60 | 2:52 | 1,82 |
| Coton + Extra sec | -3,0 | 9,0 | 800 | 70 | 4:08 | 2,86 |
| Coton + Extra sec | -3,0 | 4,5 | 800 | 70 | 3:04 | 1,98 |
| Coton + Prêt à ranger | -1,5 | 9,0 | 1400 | 50 | 2:41 | 1,82 |
| Coton + Prêt à ranger | -1,5 | 4,5 | 1400 | 50 | 1:56 | 1,18 |
| Coton + Prêt à ranger | -1,5 | 9,0 | 1000 | 60 | 3:03 | 2,11 |
| Coton + Prêt à ranger | -1,5 | 4,5 | 1000 | 60 | 2:07 | 1,33 |
| Coton + Prêt à ranger | -1,5 | 9,0 | 800 | 70 | 3:25 | 2,40 |
| Coton + Prêt à ranger | -1,5 | 4,5 | 800 | 70 | 2:18 | 1,49 |
| 1Le bruit aérien émis lors du cycle de séchage est de 62 dB. | ||||||
fr
| Programme | Humi-dité fi-nale(%) | Charge(kg) | Vitessed'esso-rage(tr/min) | Humi-dité départ(%) | Durée du pro-gramm e(h:min) | Conso-mma-tion énergétique(kWh/cycle) |
| Eco | 0,0 | 9,0 | 1400 | 50 | 2:32 | 1,69 |
| Eco | 0,0 | 4,5 | 1400 | 50 | 1:33 | 0,91 |
| Eco1 | 0,0 | 9,0 | 1000 | 60 | 2:54 | 1,99 |
| Eco | 0,0 | 4,5 | 1000 | 60 | 1:44 | 1,06 |
| Eco | 0,0 | 9,0 | 800 | 70 | 3:16 | 2,29 |
| Eco | 0,0 | 4,5 | 800 | 70 | 1:56 | 1,22 |
| Coton + Prêt à repas-ser | 12,0 | 9,0 | 1400 | 50 | 1:51 | 1,17 |
| Coton + Prêt à repas-ser | 12,0 | 4,5 | 1400 | 50 | 1:10 | 0,65 |
| Coton + Prêt à repas-ser | 12,0 | 9,0 | 1000 | 60 | 2:13 | 1,46 |
| Coton + Prêt à repas-ser | 12,0 | 4,5 | 1000 | 60 | 1:23 | 0,81 |
| Coton + Prêt à repas-ser | 12,0 | 9,0 | 800 | 70 | 2:36 | 1,76 |
| Coton + Prêt à repas-ser | 12,0 | 4,5 | 800 | 70 | 1:35 | 0,96 |
| Synthétiques + Extra sec | 0,0 | 3,5 | 800 | 40 | 1:14 | 0,69 |
| Synthétiques + Extra sec | 0,0 | 3,5 | 600 | 50 | 1:22 | 0,79 |
| Synthétiques + Prêt à ranger | 2,0 | 3,5 | 800 | 40 | 0:59 | 0,52 |
| Synthétiques + Prêt à ranger | 2,0 | 3,5 | 600 | 50 | 1:07 | 0,63 |
| Synthétiques + Prêt à repasser | 12,0 | 3,5 | 800 | 40 | 0:43 | 0,36 |
| Synthétiques + Prêt à repasser | 12,0 | 3,5 | 600 | 50 | 0:51 | 0,46 |
| Délicat | 0,0 | 2,0 | - | - | 0:53 | 0,49 |
| Laine séchage panier | 0,0 | 0,5 | - | - | 2:10 | 1,26 |
22 Données techniques
| Hauteur de l'ap- pareil | 84,2 cm |
| Largeur de l'ap- pareil | 59,8 cm |
| Profondeur de l'appareil | 61,3 cm |
| Profondeur de l'appareil avec la porte fermée | 64,8 cm |
| Profondeur de l'appareil avec la porte ouverte | 109,6 cm |
| Poids | 54,3 kg |
| Charge de linge maximale | 9,0 kg |
| Tension secteur | 220-240 V, 50 Hz |
| ⇔ Protection mini- nimale de l'installation | 10 A |
| Puisance nomi- nale | 800 W |
| Puisance absorb- née | ■ Mode arrêt : 0,30 W ■ Mode laissé sur marche : 0,30 W |
| Température am- biante | ■ Minimum : 5 °C ■ Maximum : 35 °C |
| Longueur du cor- don d'alimenta- tion secteur | 145 cm |
Ce produit contient des sources de lumière de la classe d'efficacité énergétique F. La source de lumière est
disponible en tant que piece de rechange et doit être remplacée uniquement par du personnel qualifié. Vous trouvrez de plus amples informations sur votre modèle sur Internet à l'adresse https://eprel.ec.europa.eu/qr/2207565'. Cette adresse Internet renvoie à la base de données officielle des produits de I'UE, EPREL.
