Téléchargez la notice de votre Ecran pc gaming au format PDF gratuitement ! Retrouvez votre notice SKP M24 - HAIER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SKP M24 de la marque HAIER.
MODE D'EMPLOI SKP M24 HAIER
-
1 écran M24
-
1 alimentation secteur
-1 tournevis
- 1 cable HDMI (longueur : 1,5 metre)
-1 pied
- 4 vis VESA
Contents of the box
Les termes HDMI, interface multimédia haute définition HDMI et habillage commercial HDMI, et les logos HDMI sont des marques commerciales et des marques déposées de HDMI Licensing Administrator, Inc.
| Modèle | M24 |
| Taille d'écran | 24 pouces |
| Format de l'image | 16:9 |
| Lumière noire | LCD |
| Luminosité | 300 cd/m2 |
| Dalle | Fast IPS |
| Résolution | 2 x HDMI 2.1 (1920 x 1080 / 180 Hz) 1 X DP 1.4 (1920 x 1080 / 180 Hz) |
| Rafraîchissement | 180 Hz en Display Port 180 Hz en HDMI |
| Temps de réponse | 1ms (MPRT) |
| Angle de vue | 178° (H) / 178° (V) |
| Taux de contraste | 1000:1 |
| Fixation VESA | 100 x 100 mm |
| Free-Sync | Oui |
| Entrée de signal | DP 1.4 x 1, HDMI 2.1 x 2 |
| Entrée d'alimentation | 12V = = 3.0A, 50/60Hz |
| Modèle adaptateur secteur | FJ-SW1203000E |
| ACCESSOIRES | |
| Pied | Oui |
| Câble d'alimentation | Oui |

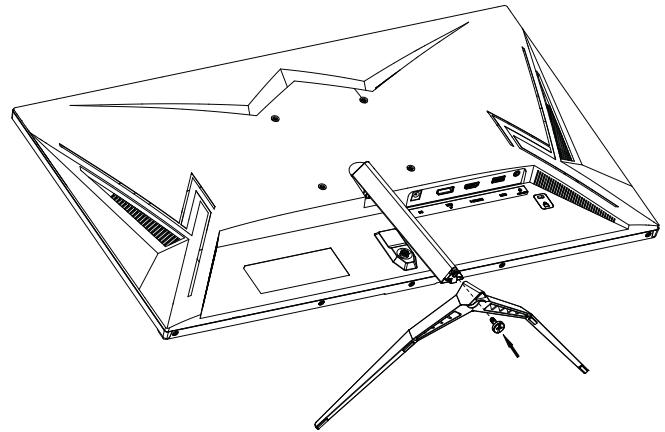

MISE EN PLACE DU SOCLE
Placez le support au dos de l'écran et fixez-le fermement à l'aide des vis du support. Raccordez le support au pied et serrez bien la vis du pied.

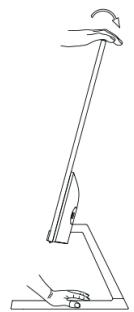

Inclinez I'écran vers l'avant ou l'arrière selon vos préférences.
21^ vers l'avant
5^ vers l'arrière
Remarque : lors du réglage de l'angle de l'écran, veillez àMAINTER le pied de l'écran avec une main et ajuster l'inclinaison avec l'autre pour éviter que l'écran ne tombe.
Ne placez pas le moniteur à l'envers pour installer le socle! Vous risqueriez de l'endommager.

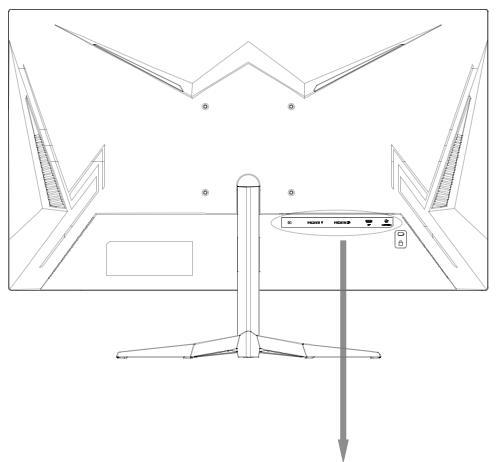

BRANCHEMENTS
| 1 | Connecteur d'alimentation |
| 2 | Port HDMI 1 (version 2.1) |
| 3 | Port HDMI 2 (version 2.1) |
| 4 | DisplayPort (version 1.4) |
| 5 | Prise Jack casque (3,5mm) |
- Pour obtenir l'image, branchez au besoin le cable HDMI fourni ou un cable Display Port (non fourni) sur le port correspondant à l'arrière de l'écran, puis à la carte graphique de votre ordinateur. Le son et l'image transient tous les deux par le même cable.
- Pour écouter le son à l'aide d'un casque, branchez l'extrémité Jack d'un cable audio (non fourni) sur la prise audio Jack (EARPHONE).
- Branchez le connecteur d'alimentation à l'arrière de l'écran, puis l'adaptateur secteur sur une prise secteur. Utilisez le passacable au dos de l'écran pour ranger discretement vos différents cables.
- Appuyez brievement sur le bouton de commande (Cf. Page 9) pour allumer l'écran. Le tímoin lumineux devient bleu.

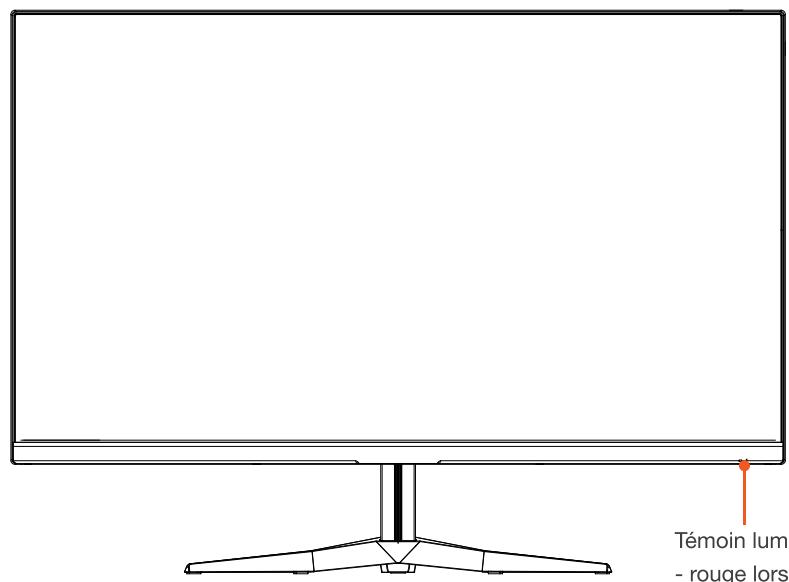

VUE AVANT
Témoin lumineux :
- rouge lorsque l'écran est en veille
- bleu lorsque l'écran est en fonctionnement

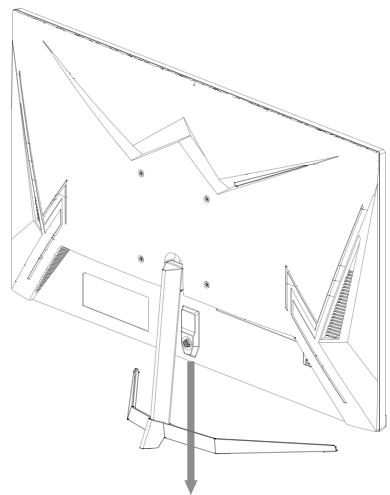

VUE ARRIÈRE
Bouton de commande
UTILISATION DU BOUTON DE COMMANDE
| Fonctionnement classique | Navigation dans les menus | |
| Appui court | Allumer l'écran / Accéder aux menus de configuration | Quitter le menu |
| Appui long (3 secondes) | Éteindre l'écran | |
| Actionner vers le haut | Sélectionner la source : DP, HDMI1, HDMI2 | Naviguer vers le haut |
| Actionner vers le bas | Régler le volume | Naviguer vers le bas |
| Actionner vers la droite | Accéder aux réglages de l'image | Verifier / Confirmer |
| Actionner vers la gauche | Raccourci Assistant Gamer | Retour au menu précédent |
Note: Le bouton de commande ne permet pas de déconnecter l'appareil de l'alimentation électrique. Si vous souhaitez déconnecter l'écran PC de l'alimentation électrique, débranchez le bloc d'alimentation secteur.
>

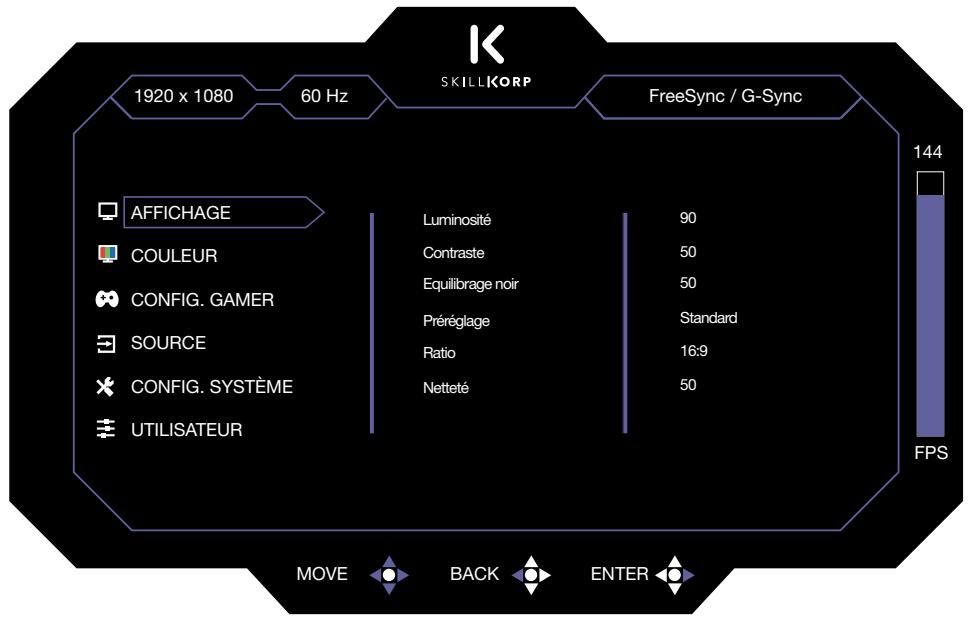

Lors de la première utilisation de votre écran, les réglages seront automatiquement ajustés aux réglages optimaux en fonction de leur ordinateur (configuration, composants, etc.).
- Appuyez brievement au centre du bouton de commande après avoir allumé l'écran :
- Activez le bouton de commande vers le haut ou vers le bas pour naviguer dans les différents menus.
- Activez le bouton de commande vers la droite pour valider le menu ou sous-menue selectionné.
- Activez le bouton de commande vers le haut ou vers le bas pour selectionner un parametre à modifier.
- Activez le bouton de commande vers la droite pour valider.
- Activez le bouton de commande vers le haut ou vers le bas pour modifier le paramètre selectionné.
- Appuyez brievement sur le bouton de commande pour quitter le menu et revenir à l'écran principal.
Tous les changements sont automatiquement sauvegardés.
| Menu | Sous-menu | Description |
| Affichage | - Luminosité | - Ajuster la luminosité de l'affichage. |
| - Contraste | - Ajuster le contraste d'affichage. | |
| - Équilibrage noir | - Ajuster la luminosité des parties noires. | |
| - Préréglage | - Sélectionner un réglage d'image prédéfini : Standard, Utilisateur, Film, Photo, RTS, FPS1 ou FPS2. | |
| - Ratio | - Sélectionner le format de l'image : Plein écran, 4:3 ou 16:9. | |
| - Nettété | - Ajuster la nettoyé d'affichage. | |
| Couleur | - Temp. de couleur | - Sélectionner le mode d'affichage (Chaud, Normal, Froid, sRGB ou Utilisateur). |
| - Gamma | - Ajuster le niveau moyen de luminance. | |
| - Teinte | - Régler le niveau de teinte de l'image. | |
| - Saturation | - Régler le niveau de saturation de l'image. | |
| - Filtre lumière bleue | - Appliquer un filtre de lumière bleue. | |
| Config. Gamer. | - FreeSync/G-Sync | - Lorsque cette fonction est activée, elle élimine le lag de l'écran et le déchirement pendant les yeux. |
| - Overdrive | - Améliorer le temps de réponse de l'écran LCD. | |
| - Assistant Gamer | - Créer un meilleur environnement de jeu pour les utilisateurs qui utilisent différents types de yeux. | |
| - HDR | - Activer ou désactiver la fonction HDR | |
| - DCR | - Ajuster le niveau de noir dans l'image afin d'obtenir un contraste optimal. | |
| - MPRT | - Améliorer la netteté des images en mouvement. | |
| - Lumière RVB | - Sélectionner ou désactiver la lumière RVB au dos de l'écran. Vous pouvez également paramétre la couleur RVB souhaitée en faisant varier les couleurs Rouge Vert Bleu, de 0 à 256. | |
| Source | - Sélectionner la source de lecture (DP, HDMI1 ou HDMI2). | |
| Menu | Sous-menu | Description |
| Config. Système | - Langue | - Sélectionner la langue des menus : Français, angls, allemand, espagnol, nederlandais. |
| - Config. OSD | - Paramétrer l'affichage du menu sur l'écran : Positions horizontal et verticale, transparence et durée d'affichage (de 15 à 60 secondes). | |
| - Audio | - Activer ou désactiver les haut-parleurs / Régler le volume. | |
| - Réinitialiser | - Revenir à la configuration d'usine des paramètres de l'écran. | |
| Utilisateur | - Créer un profil personnelisé (3 profils possibles) | |
Avant de contacter votre service après-vente, effectuez les vérifications élémentaires suivantes. Si vous ne pouvez pas résoudre le problème en suivant les instructions ci-dessous, contactez votre revendeur local ou un technicien/agree.
| Absence d'image | 1. Vérifiez que l'écran PC est bien branché dans une prise secteur et que celle-ci est bien alimentée en électricité. |
| 2. Aze-vous bien appuyé sur le bouton de commande ? | |
| 3. Vérifiez les réglages de luminosité et de contraste de l'image. | |
| 4. Si vous branchez l'écran PC sur un ordinateur portable, vérifiez que celui-ci a bien été basculé en mode « Affichage sur un écran externe ». | |
| 5. Vérifiez que le cable est bien branché ou qu'il n'est pas endommagé. | |
| Absence de son | 1. Vérifiez que le contrôle du volume du monitateur soit bien réglé. |
| 2. Assurez-vous que le contrôle du volume de votre ordinateur ne soit pas réglé sur MUET et/ou qu'il soit suffisamment élevé. | |
| Image floue ou imparfaite | Vérifiez si le cable video est bien branché. |
| Couleurs inhabituelles ou manquantes | Si la couleur rouge, bleue, verte ou toute autre couleur disparaît, vérifiez si le cable video est correctement branché. |
| L'écran scintille | 1. Vérifiez si le cable d'alimentation est bien branché. |
| 2. Décelez une possible interférieance avec un apparil ou un outil électrique. Évitez de placer des enceintes, lampes fluorescentes, ventilateur, etc. après de l'écran. | |
| 3. Accédez aux paramètres d'affichage en appuyant sur le bouton Menu puis ajustez les paramètres de l'image. | |
| Pixels défectueux | L'écran à cristaux liquides (LCD) est un produit de haute technologie qui contient environ un million de transistors vous offrant une grande qualité d'image. Il peut arriver, occasionnellement, que quelques points bleus, verts, rouges (correspondants à des sous-pixels non actifs) apparaissent sur l'écran. Ceci n'affecte pas la performance de votre produit. |
| • Norme Européenne EN 9241-307 classe II | |
| La norme EN 9241-307 propose une définition des caractéristiques relatives aux erreurs de pixels. Celles-ci sont répertoriées en quatre classes et trois types d'erreurs. Chaque pixel se décompose à son tour en trois sous-pixels correspondant aux couleurs de base (rouge, vert, bleu). |
L'écran à cristaux liquides (LCD) est un produit de haute technologie qui contient environ un million de transistors vous offrant une grande qualité d'image. Il peut arriver, occasionnellement, que quelques points bleus, verts, rouges (correspondants à des sous-pixels non actifs) apparaissent sur l'écran. Ceci n' affecte pas la performance de votre produit.
- Norme européen EN 9241-307 classe II
Compte tenu du très grand nombre de transistors et des processus de fabrication extrémement complexes qui y sont associés, il peut se produit par endroits des pertes ou un mauvais adressage de pixels ou de sous-pixels individuels.
La norme EN 9241-307 propose une définition des caractéristiques relatives aux erreurs de pixels. Celles ci sont répertoriées en quatre classes et trois types d'erreurs. Chaque pixel se décompose à son tour en trois sous-pixels correspondant aux couleurs de base (rouge, vert, bleu).

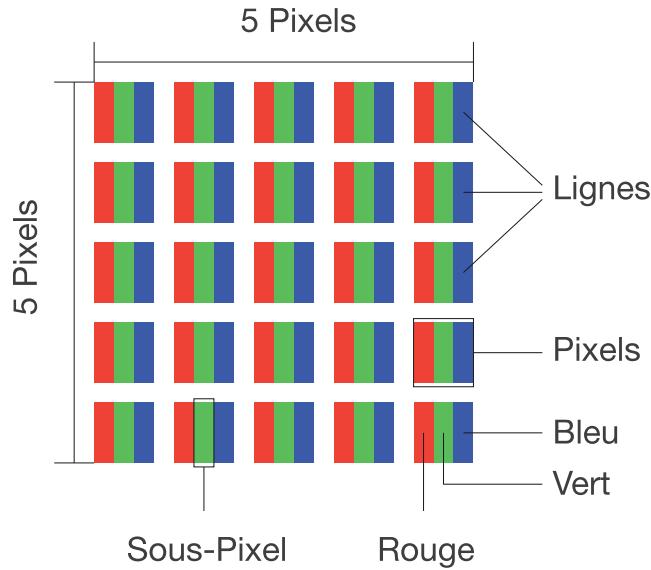

- Composition des pixels
CONTENTS
TECHNICAL FEATURES 17
INSTALLING THE MONITOR 18
INSTALLING THE STAND 18
CONNECTIONS 19
DESCRIPTION OF THE MONITOR 20
FRONT VIEW 20
REAR VIEW 21
USING THE CONTROL BUTTON 21
NAVIGATING THE MENUS 22
TROUBLESHOOTING GUIDE 26
DEFECTIVE Pixels 27
TECHNICAL FEATURES
| Model | M24 |
| Screen size | 24 inches |
| Image format | 16:9 |
| Black light | LCD |
| Brightness | 300 cd/m2 |
| Display | Fast IPS |
| Resolution | 2 x HDMI 2.1 (1920 x 1080 / 180 Hz) 1 X DP 1.4 (1920 x 1080 / 180 Hz) |
| Refresh rate | 180 Hz in DisplayPort 180 Hz in HDMI |
| Response time | 1ms (MPRT) |
| Angle of view | 178° (H) / 178° (V) |
| Contrast ratio | 1000:1 |
| VESA bracket | 100 x 100 mm |
| Free-Sync | Yes |
| Signal input | DP 1.4 x 1, HDMI 2.1 x 2 |
| Power input | 12 V --- 3.0 A, 50/60 Hz |
| Mains adapter model | FJ-SW1203000E |
| ACCESSORIES | |
| Desktop stand | Yes |
| Power cord | Yes |

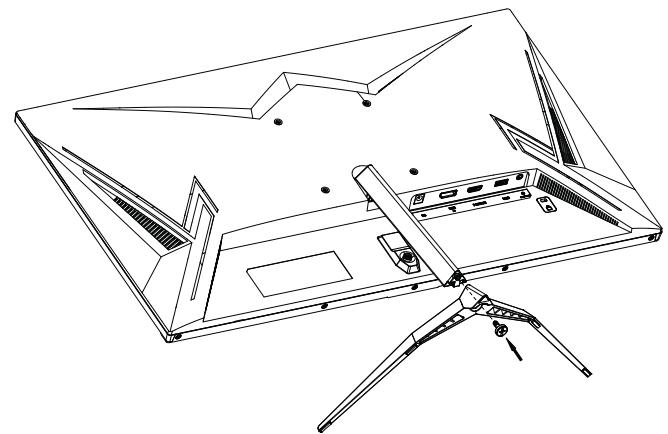

INSTALLATION OF THE STAND
| FR | ||
| Information publiée | Valeur et précision | Unité |
| Raison sociale ou marque déposée, numéro d'enregistrement au registre du commerce et adresse du fabricant | Shenzhen Fujia Appliance Co .Ltd. 91440300279404132H 5F of Building F. Hengchangrong (xinghui) Sci-Tech. Park, Huaning Road, Longhua District, Shenzhen, Guangdong. P.R. China | |
| Référence du modele | FJ-SW1203000E | |
| Tension d'entrée | 100-240 | V |
| Fréquence du CA d'entrée | 50/60 | Hz |
| Tension de sortie | 12.0 | V |
| Courant de sortie | 3.0 | A |
| Puisance de sortie | 36.0 | W |
| Rendement moyen en mode actif | 86.12 | % |
| Rendement à faible charge (10 %) | 85.63 | % |
| Consommation électrique hors charge | 0.13 | W |
Protection de l'environnement
- Ce symbole appose sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet est soumis à la réglementation relative aux déchets d'équipements électriques et électroniques (DEEE). Cet apparéil ne peut donc en aucune cas être traité comme un déchet menager, et doit faire l'objet d'une collecte spécifique à ce type de déchets. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchéterie) et les distributeurs. En orientant votre apparéil en fin de vie vers sa filière de recyclage, vous contribuerez à protégger l'environnement et empêcherez toute conséquence nuisible pour votre santé.
Cet apparel se recycle
A DEPOSER EN MAGASIA
A DEPOSER EN DECHETERIE
Points de collecte sur www.quefairedemesdechets.fr
Privilégyla la réparation ou le don de cette apparcellé
