Marque	Whirlpool
Modèle	WH3FC14BN71W
Type de produit	Lave-vaisselle encastrable
Capacité	14 couverts (valeur indicative)
Dimensions (L x P x H)	60 x 60 x 85 cm (valeur indicative)
Poids net	Environ 42 kg (valeur indicative)
Alimentation électrique	230 V, 50 Hz
Consommation d'eau (programme Éco)	9,5 L
Consommation d'énergie (programme Éco)	0,75 kWh
Niveau sonore	44 dB(A) (valeur indicative)
Programmes disponibles	Éco, 6th Sense, Intensif, Lavage & séchage rapide, Cristal, Rapide 30', Silencieux, Antibactérien, Prélavage, Autonettoyant
Options	Multizone, Turbo, Power Clean, Pastille, Départ différé
Système de séchage	NaturalDry (ouverture automatique de la porte)
Adoucisseur d'eau	Intégré, réglable sur 5 niveaux
Panneau de commande	Tactile avec affichage numérique et voyants
Sécurité enfants	Verrouillage des commandes (appui long sur Turbo)
Cuve	En acier inoxydable
Paniers	Panier supérieur réglable en hauteur, panier inférieur avec zone Power Clean
Distributeur de détergent	Intégré, compatible poudre, liquide et pastilles
Réservoir de sel	Capacité ~1 kg, avec voyant de niveau
Rinçage	Liquide de rinçage, dosage réglable (5 niveaux)
Entretien	Filtres amovibles, bras d'aspersion nettoyables
Informations générales	Notice téléchargeable, pièces de rechange disponibles 7-10 ans

FOIRE AUX QUESTIONS - WH3FC14BN71W WHIRLPOOL

Comment remplir le réservoir de sel régénérant ?

Le réservoir de sel se trouve au fond de la cuve. Retirez le panier inférieur, dévissez le bouchon, remplissez d'abord d'eau (première fois seulement), puis ajoutez le sel régénérant jusqu'au bord (environ 1 kg). Refermez bien et lancez immédiatement un cycle pour éviter la corrosion.

Comment régler la dureté de l'eau ?

Éteignez l'appareil, appuyez sur Démarrer/Pause 5 secondes jusqu'au bip, rallumez, puis utilisez la touche P pour choisir le niveau (1 à 5) selon votre dureté. Éteignez pour valider.

Le voyant de liquide de rinçage est allumé, que faire ?

Cela signifie que le réservoir est vide. Ouvrez le distributeur (appuyez sur le volet), versez doucement du liquide de rinçage jusqu'au repère (110 ml), puis refermez. Le voyant s'éteindra après quelques cycles.

Mon lave-vaisselle ne démarre pas, que vérifier ?

Vérifiez d'abord que la porte est bien fermée (clic). Assurez-vous que l'appareil est branché et que le robinet d'eau est ouvert. Si tout est correct, éteignez et rallumez, puis appuyez sur Démarrer/Pause. Si le problème persiste, un code erreur peut s'afficher.

Pourquoi la vaisselle n'est-elle pas propre ?

Causes possibles : mauvaise disposition de la vaisselle, filtration obstruée, bras d'aspersion bloqués, programme inadapté ou trop peu de détergent. Vérifiez le chargement, nettoyez les filtres et les bras, choisissez un programme plus intensif.

Comment utiliser l'option Power Clean ?

Positionnez les casseroles ou plats très sales face aux jets arrière dans le panier inférieur. Placez les supports assiettes en position verticale. Appuyez sur la touche Power Clean du panneau pour activer l'option (voyant allumé).

Que signifie le code d'erreur F6 sur l'affichage ?

Le code F6 indique un problème d'arrivée d'eau. Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée n'est pas plié. Nettoyez le tamis du tuyau. Éteignez puis rallumez l'appareil et relancez le programme.

Comment désactiver le système NaturalDry ?

Éteignez l'appareil, maintenez la touche P enfoncée 5 secondes jusqu'au bip, rallumez. L'écran affiche 'oOF'. Pour réactiver, refaites la même opération jusqu'à voir 'oOn'.

Puis-je utiliser des pastilles tout-en-un ?

Oui, c'est recommandé d'activer l'option Pastille (touche correspondante sur le panneau) pour optimiser le cycle. Veillez à placer la pastille dans le compartiment sec du distributeur.

Comment nettoyer les filtres ?

Tournez le filtre cylindrique (A) dans le sens antihoraire et retirez-le. Enlevez le panier filtrant (B) et la plaque inox (C). Nettoyez le tout sous l'eau courante avec une brosse non métallique. Remontez en ordre inverse et assurez-vous que les filtres sont bien en place.

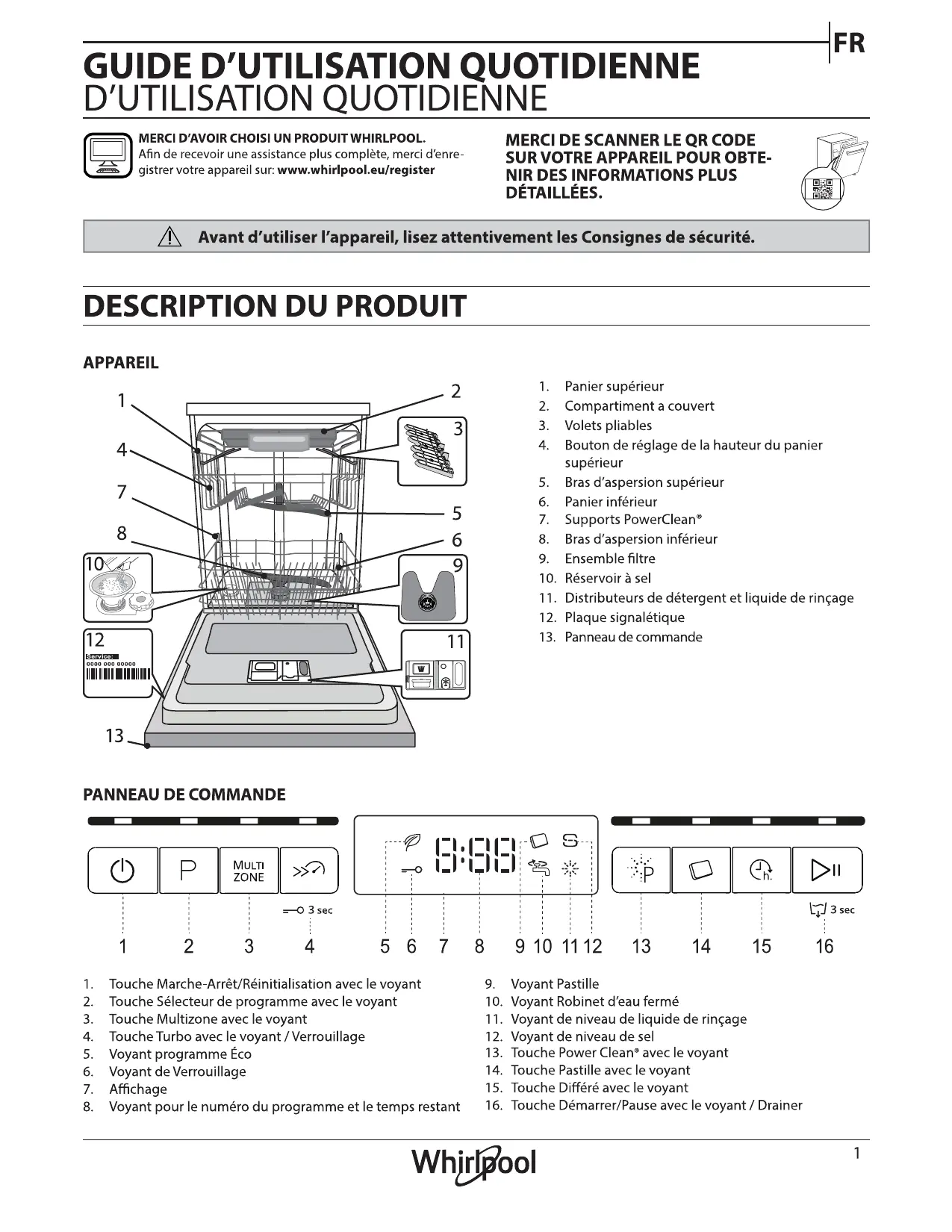

MODE D'EMPLOI WH3FC14BN71W WHIRLPOOL

MERCI D'AVOIR CHOISI UN PRODUIT WHIRLPOOL.
Afin de receivevoir une assistance plus complète, merci d'enregistrer votre apparéel sur: www.whirlpool.eu/register

MERCI DE SCANNER LE QR CODE SUR VOTRE APPAREIL POUR OBTE-NIR DES INFORMATIONS PLUS DÉTAILLÉES.

Avant d'utiliser l'appareil, lisez attentivement les Consignes de sécurité.

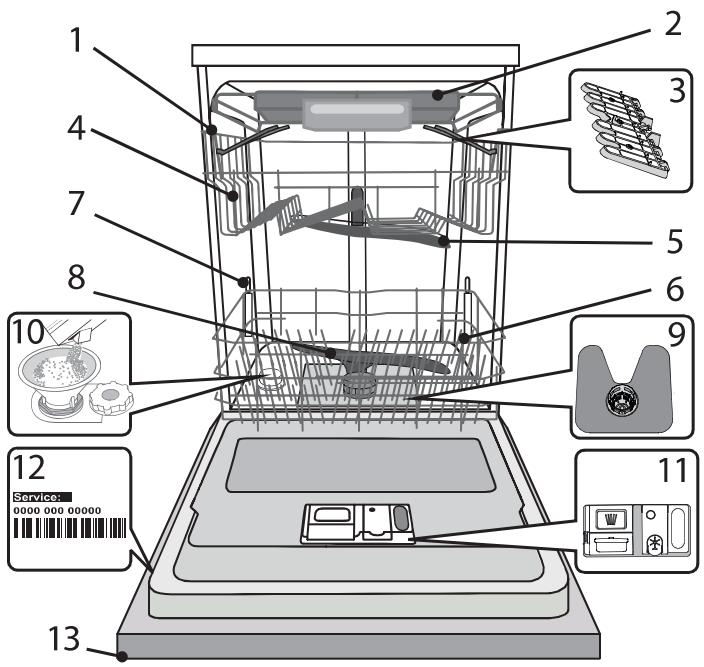

DESCRIPTION DU PRODUIT

APPAREIL

1. Panier supérieur
2. Compartment a couvert
3. Volets pliables
4. Bouton de réglage de la hauteur du panier supérieur
5. Bras d'aspersion supérieur
6. Panier inférieur
7. Supports PowerClean
8. Bras d'aspersion inférieur
9. Ensemble filtré
10. Réservoir à sel
11. Distributeurs de dédTenger et liquide de rinceage
12. Plaque signalétique
13. Panneau de commande

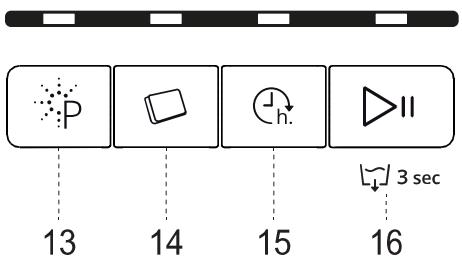

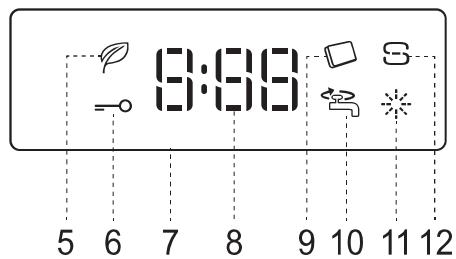

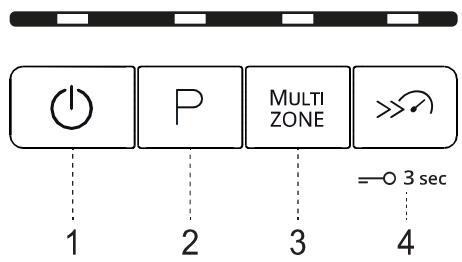

PANNEAU DE COMMANDE

1. Touche Marche-Arrêt/Réinitialisation avec levoyant
2. Touche Sélecteur de programme avec le voyant
3. Touche Multizone avec levoyant
4. Touche Turbo avec le voyant / Verrouillage
5. Voyant programme Éco
6. Voyant de Verrouillage
7. Affichage

8. Voyant pour le numéro du programme et le temps restant

9. Voyant Pastille

10. Voyant Robinet d'eau fermé
11. Voyant de niveau de liquide de rincege
12. Voyant de niveau de sel
13. Touche Power Clean® avec levoyant
14. Touche Pastille avec le voyant
15. Touche Différé avec le voyant
16. Touche Demarrer/Pause avec le voyant / Drainer

PREMIÈRE UTILISATION SEL, LIQUIDE DE RINÇAGE, ET DÉTERGENT

CONSEILS AU SUJET DE LA PREMIÈRE UTILISATION

Après l'installation, enlevez les boulons d'arrêt sur les paniers et les éléments elastiques qui retiennent le panier supérieur.

REEMPLIR LE RÉSERVOIR DE SEL RÉGÉNÉRANT

L'utilisation de Sel regénérant empêche la formation de CALCAIRE sur la vaisselle et sur les composantes fonctionnelles de l'appareil.

Le RÉSERVOIR DE SEL NE DOIT JAMAIS ÉTRE VIDE.

Il est important de regler la durete de I'eau.

Le réserveir de sel est situé dans la partie inférieure du lave-vaisselle (voir DESCRIPTION DU PRODUIT) et il doit être rempli quand levoyant NIVEAU DE SEL S est allumé sur le panneau de commande.

1. Enlevez le panier inférieur et dévissez le bouchon du réservoir (sens antihoraire).
2. La première fois uniquement, vous devez effec-tuer l'opération suivante: Remplissez d'eau le réservoir à sel.
3. Placez l'entonnoir (voir figure) et replisssez le réservoir de sel jusqu'au bord (environ 1 kg); il est normal qu'un peu d'eau déborde.
4. Enlevez l'entonnoir et essuyez les résidus de Sel aujourd'hui de l'ouverture.

Assurez-vous que le bouchon est bien serré pour éviter que du dé-tergent pénétre dans le réservoir durant le cycle de lavage (le réservoir pourrait s'endommager au point de ne plus être réparable).

Après chaque ajust de Sel dans le réservoir, il est obligatoire de lancer immédiatement un cycle de lavage afin d'éviter toute corrosion de la cuve.

RÉGLER LA DURETE DE L'EAU

Pour que l'installation d'adoucissement d'eau fonctionne parfaitement bien, il est important de régler la durée de l'eau aux conditions existantes dans votre lieu de residence. Vous pouvez obtenir des informations nécessaires auprès de l'utilité publique qui assure la fourniture d'eau.

L'usine regle la valeur par défaut de la durée de l'eau.

• Allumer l'appareil en appuyant sur la touche MARCHE/ARRÉT.
• Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÉT.
• Appuyer la touche DÉMARRER/PAUSE pendant 5 secondes, jusqu'à l' apparition du signal sonore.
• Allumer l'appareil en appuyant sur la touche MARCHE/ARRÉT.
• Le numéro de la sélection actuelle et levoyant de niveau de sel clignotent.
• Appuyer sur la touche P pour sélectionner le niveau de durée désiéré (voir TABLEAU DE DURETE DE L'EAU).

Tableau de dureté de l'eau
Niveau		°dH Degrès allemand	°fH Degrès français	°Clark Degrès anglais
1	Très douce	0 - 6	0 - 10	0 - 7
2	Moyenne	7 - 11	11 - 20	8 - 14
3	Douce	12 - 16	21 - 29	15 - 20
4	Dure	17 - 34	30 - 60	21 - 42
5	Très dure	35 - 50	61 - 90	43 - 62

• Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÊT.
  Le réglage est terminé!

Une fois cette opération complétée, lancez un programme sans charger le lave-vaisse.

Utilisez seulement le sel spécialement concu pour les lave-vaisselle.

Lorsque le sel est versé dans l'appareil, le voyant NIVEAU DE SEL s'éteint.

Si le contenant de Sel n'est pas rempli, l'adoucisseur et I'élement chauffant peuvent être endommagés à cause de l'accumulation de calcaire.

L'utilisation de Sel est recommendée avec n'importe quel type de dessive pour lave-vaisselle.

REMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

Le liquide de rincege permet à la vaissele de SECHER plus facilement. Le distributeur de liquide de rincege A devrait être rempli lorsque le voyant de Niveau DE LIQUIDE DE RINÇAGE est allumé à l'écran.

1. Ouvrez le distributeur B en appuyant et en tirant sur l'onglet sur le couvercle.
2. Versez doucement du liquide de rincege jusqu'à la marque de réference (110 ml) du réservoir de replissage - évitez les débordements. Si cela se produit, nettoyez les dégats immédiatement avec un linge sec.
3. Appuyez sur le bouchon pour le fermer; un clic se fait entendre.
   Ne JAMAIS verser le liquide de rincage directement dans la cuve.

AJUSTER LE DOSAGE DU LIQUIDE DE RINÇAGE

Si vous n'etes pas complètement satisfait avec le séchage, vous pouvez ajuster la quantité de liquide de rincege utilisée.

• Allumez le lave-vaisselle en utilisant la touche MARCHE/ARRÉT.
• Éteignez-le en utilisant la touche MARCHE/ARRÉT.
• Appuyez sur la touche DÉMARRER/PAUSE à trois reprises - vous entendrez un bip.
• Allumez-le en utilisant la touche MARCHE/ARRÉT.
• Le numero du niveau de seLECTION actuelle et levoyant du niveau de liquide de rinceage clignotent.
• Appuyez sur la touche P pour sélectionner la quantité de liquide de rincage qui doit être utilisée.
• Éteignez-le en utilisant la touche MARCHE/ARRÉT
  Le réglage est terminé!
  Si le niveau de liquide de rincege est à 1, il n'y aura pas de liquide de rincege distribué. Dans ce cas, le voyant LIQUIDE DE RINÇAGE ne s'allume quand le réserveir de celui-ci est vide.
  Un maximum de 5 niveaux peuvent être régés selon le modele du lave-vaisselle. Les réglages d'usine sont spécifiques au modele, merci de suivre les instructions ci-dessus pour vérifier ceux qui s'appliquent à leur machine.
• Si vous observez des traces bleuâtres sur la vaisse, placez sur un niveau plus bas (2-3).
• Si vous observez des gouttelettes d'eau ou des traces de calcaire sur la vaisse, placez sur un niveau plus haut (4-5).

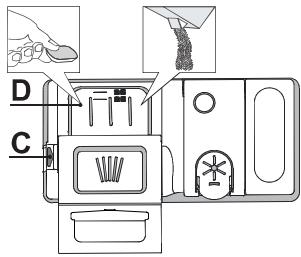

REEMPLIR LE DISTRIBUTEUR DE DÉTERGENT

Pour ouvrir le distributeur de détergent, utilisez le dispositif d'ouverture C. Insérez le détergent dans le distributeur sec D seulement. Placez la quantité de détergent pour le prélavage directement dans la cuve.

1. Lorsque vous dozez le détergent, consultez les informations mentionnées précédément pour ajuster la quantité correcte. À l'intérieur du distributeur D se trouvent des indications pour aider au dosage de la dessive.
2. Enlevez les résidus de détergent sur le bord des recipients avant de fermer le couvercle; un clic se fait entendre.
3. Fermez le couvercle du distributeur de détergent en le tirant vers le haut jusqu'à ce que le dispositif soit fermement en place.

Le distributeur de détergent s'ouvre automatiquement, au moment déterminé par le programme. Si vous utilisez un détergent « tout-en-un», nous vous conseillons d'utiliser la touche PASTILLE, elle ajuste le programme de façon à toutes obtenir les meilleurs résultats de lavage et séchage.

L'utilisation d'un détergent non-conçu pour les lave-vaisselle peut provoquer un dysfonctionnement ou des dommages à l'appareil.

TABLEAU DES PROGRAMMES

Programme		Séchage	NaturalDry	Options disponibles (*)	Durée du programme de lavage (h:min)**	Consommation d'eau (l/cycle)	Consommation d'énergie (kWh/cycle)
1. Éco	ECO 50°	✓	✓	P h.	3:10	9,5	0,75
2. 6th Sense	6th sense 50-60°	✓	✓	MULTI ZONE > P h.	1:25 - 3:00	7,0 - 14,0	0,90 - 1,40
3. Intensif	65°	✓	✓	MULTI ZONE > P h.	2:50	14,0	1,50
4. Lavage et séchage rapide	50°	✓	✓	MULTI ZONE	1:25	11,5	1,10
5. Cristal	45°	✓	✓	MULTI ZONE	1:40	11,5	1,20
6. Rapide 30'	50°	-	-	MULTI ZONE	0:30	9,0	0,50
7. Silencieux	50°	✓	✓	h.	3:30	15,0	1,15
8. Antibactérien	65°	✓	-	h.	1:40	10,0	1,30
9. Prélavage	-	-	-	MULTI ZONE	0:12	4,5	0,01
10. Autonettoyant	65°	-	-	h.	0:50	8,0	0,85

Les données du programme Éco sont mesurées sous des conditions en laboratoire conformément à la norme europeenne EN 60436:2020.

Note pour les laboratoires d'essay : pour toutes informations sur les conditions d'essay comparatif EN, s'adresser à: [e-mail] Aucun prétraitement de la vaisselle n'est nécessaire avant l'unquelconque des programmes.

) Les options ne peuvent pas toutes etre utiliserées en meme temps.
*) Les valeurs indiquées pour des programmes différents du programme Éco sont fournis à titre indicatif uniquement. Le temps réel peut varier selon des facteurs comme la température et la pression de l'eau, la température de la pierce, la quantité de détergent, la quantité et le type de vaisselle, l'équilibre de la charge, les options supplémentaires sélectionnées, et la calibration du capteur. La calibration du capteur peut augmenter la durée du programme jusqu'à 20 minutes.

DESCRIPTION DES PROGRAMMES

Consignes pour la seLECTION du cycle de lavage.

1 ÉCO

Le programme Eco est adapté pour nettoyer la vaisse l'ormalement sale, et pour cette utilisation, c'est le programme le plus efficace en termes d'énergie combinée et de consommation d'eau, et il est utilisé pour évaluer la conformité à la législation française en matière d'éco-conception.

2 6^th SENSE

Pour la vaisse lormalement sale avec des résidus de nourriture secs. Determine le degré de saleté de la vaisse et règle le programme en fonction de celui-ci. Lorsque le capteur détecte le degré de saleté, une animation apparait sur l'afficheur et la durée du cycle est mise à jour.

3 INTENSIF

Programme conseillé pour une vaisse très sale, particulièrement adapté pour les poèles et les casseroles (ne pas utiliser avec la vaisse délicate).

Vaisseille sale. Cycle quotidien, assure un rendement de nettoyage optimal et des performances de séchage en moins de temps.

5 CRISTAL

Programme pour la vaisselle délicate, plus sensible aux températures élevées, comme les verres et les tasses.

6 RAPIDE 30^

Programme à utiliser pour la demi-charge de vaisse l'égèrement sale sans résidus alimentaires séchés. N'a pas de phase de séchage.

7 SILENCIEUX

Adequat lorsque l'appareil fonctionne la nuit. Assure un nettoyage et des performances de séchage optimaux avec les plus faibles émissions de bruit.

8 ANTIBACTÉRIEN

Vaisse sale ou très sale, avec lavage antibacterien supplémentaire.
Peut être utilisé pour effectuer l'entretien du lave-vaisse.

9 PRELAVAGE

Utilisez ce programme pour rafraîchir la vaisse qui sera lavée plus tard. N'utilisez pas de dédTangent avec ce programme.

10 AUTONETTOYANT

Programme à utiliser pour effectuer l'entretien du lave-vaisselle, à réaliser uniquement lorsque le lave-vaisselle est VIDE en utilisant des détergents spécifique concus pour l'entretien du lave-vaisselle.

Remarques:

Il convient de noter que le cycle Rapide 30^ est destiné uniquement à la visselle légèrement sale.

Les OPTIONS peuvent etre selectionnées directement en appuyant sur la touche correspondante (voir PANNEAU DE COMMANDE).

Si une option n'est pas compatible avec le programme selectionnévoir TABLEAU DES PROGRAMMES, levoyant correspondant clignote 3 fois et un bip se fait entendre. La fonction n'est pas activée.

MULTI MULTIZONE

ZONE S'il n'y a pas beaucoup de vaisse la laver, la demi-charge peut ettre utilisée pour economiser de I'eau, de I'electricite, et du détergent.

Selectionnez un programme et appuyez ensuite sur la touche MULTIZONE: levoyant sur la touche s'illumine et le symbole du panier selectionné s'affiche à l'écran. Par défaut, l'appareil lave la vaisselle sur tous les paniers.

Pour seulement laver la vaiselle sur un panier particulier, appuyez plusieurs fois sur cette touche:

I I.1 s'affiche à l'écran (panier inférieur seulement)

1 s'affiche à l'écran (panier supérieur seulement)

C F s'affiche à l'écran (l'option est ÉTEINTE et l'appareil lave la vaisselle sur tous les paniers).

Chargez seulement le panier supérieur ou inférieur, et réduisez la quantité de détergent en conséquence.

Si le panier supérieur est enlevé, appliquez le dédTergent directement dans la cuve au lieu du distributeur de dédTergent.

TURBO

Cette option permet de réduire la durée des programmes principaux tout en conservant les niveaux de rendement du lavage et du séchage.

Après avoir sélectionné le programme, appuyez sur la touche TURBO et le voyant s'illumine. Appuyez de nouveau sur la touche pour annuler l'options.

VERROUILLAGE DES COMMANDES

En appuyant pendant au moins 3 secondes sur la touche TURBO, la fonction VERROUILAGE s'active. La fonction VERROUILAGE désactive le panneau de commande à l'exception de la touche MARCHE/ARRÉT. Appuyez à nouveau sur la touche pour désactiver le VERROUILAGE.

ROBINET D'EAU FERMÉ - Alarme

Clignote lorsqu'il n'y a pas d'arrivée d'eau ou que le robinet d'eau est fermé.

POWER CLEAN

Gráce aux jets haute pression supplémentaires, cette option fournit un lavage plus intensif et puissant dans le panier inférieur, dans la zone spécifique. Elle est recommendée pour le lavage des poèles et des casseroles. Appuyez sur cette touche pour activer POWER CLEAN (le voyant s'allume).

PASTILLE

Ce réglage vous permet d'optimiser le rendement du programme selon le type de détergent utilisé.

Appuyez sur la touche PASTILLE (levoyant s'illumine, et le symbole correspondant s'illumine) si vous utilisez un détergent sous la forme d'une pastille (liquide de rincage, sel, et détergent en une seule dose).

Si vous utilisez un détergent en poudre ou liquide, cette option devrait être éteinte.

DIFFÉRÉ

Le début du programme peut être retardé pour une période entre 30 minutes et 24 heures.

1. Sélectionnez un programme et les options souhaités. Appuyez sur la touche DIFFÉRÉ (plusieurs fois) pour retarder le début du programme. Régable de 0:30 à 24 heures. Chaque fois que vous appuyez sur la touche, le départ différé est retardé de : 0:30 si la sélection est inférieure à 4 heures, 1:00 si la sélection est inférieure à 12 heures, 4 heures si la sélection est supérieure à 12 heures. Si vous appuyez sur la touche après avoir atteint 24 heures, le départ différé est désactivé.

2. Appuyez sur la touche Demarrer/Pause: la minuterie commence le compte à rebours;

3. Une fois le temps écoué, le voyant s'éteint et le programme démarre automatiquement.

Si, pendant le compte à rebours, vous appuyez sur la touche Demarrer/Pause de nouveau, l'option DIFFÉRÉ est annulée et le programme sélectionné démarre automatiquement.

La fonction DIFFÉRÉ ne peut pas régée une fois le programme en cours.

DRAINDER

Pour arreter ou annuler le cycle en cours, vous pouvez utiliser la fonction Drainer. Si vous appuyez un long moment sur la touche DEMARRER/PAUSE, la fonction DRAINDER s'active. Le programme en cours s'arrête et l'eau dans le lavevaisselle est vidangée.

NaturalDry

NaturalDry est un système de séchage à convection qui ouvre automatiquement la porte pendant/après la phase de séchage pour assurer une performance de séchage exceptionnelle chaque jour. La porte s'ouvre à la température qui est sure pour les meubles de votre cuisine, donc la porte ne sera pas ouverte quand l'options TURBO sera activée.

À titre de protection supplémentaire contre la vapeur, une feuille de protection spécifique conçue est ajoutée avec le lave-vaissele (en fonction du type de modèle - il peut être nécessaire de l'acheter). Pour voir comment monter la feuille de protection, consulter le (GUIDE D'INSTALLATION).

La fonctionnalité NaturalDry pourrait être désactivée par l'utilisateur comme suit:

• Pour DÉSACTIVER : allumer, puis éteindre la machine. Maintenir le bouton P enforcé pendant 5 s, au bout desquelles le lave-vaisse l'émet un bip court. Allumer la machine, l'écran affiche „oOF".
• Pour ACTIVER: allumer, puis éteindre la machine. Maintenir le bouton P enforcé pendant 5 s, au bout desquelles le lave-vaisse l'émet un bip court. Allumer la machine, l'écran affiche „oOn".

CHARGEMENT DES PANIERS

PANIER SUPÉRIEUR

Chargez la vaisselle delicate et légère: verres, tasses, souco-upes, saladiers bas.

(example de chargement du panier supérieur)

AJUSTER LA HAUTEUR DU PANIER SUPÉRIEUR

Vous pouvez ajuster la hauteur du panier supérieur : position élevée pour placer la vaisselle enchombrante sur le panier inférieur, et la position basse pour profiter au maximum des supports rabattables et créé plus d'espace vers le haut et éviter les chocs avec les articles sur le panier inférieur.

Le panier supérieur comprend un dispositif de réglage de la hauteur du panier supérieur (voir figure), sans appuyer sur les leviers, simplement soulever en tenant le panier sur les côts jusqu'à ce qu'il soit stable en position élevée. Pour abaiser le panier, appuyez sur les leviers A sur les côts du panier et déplacez-le vers le bas.

Nous vous conseillons fortement de ne pas ajuster la hauteur du panier lorsqu'il est charge. Ne JAMAIS soulever ou abaiser un seul cotoé du panier.

VOLETS PLIABLES À POSITION RÉGLABLE

Les volets pliables lateraux peuvent etre plies ou dépliés afin d'optimiser la disposition de la vaisselle a l'intérieur du rack.

Les verres de vin peuvent etre place s de façon sécurité dans les volets pliables en inscrant le pied de chaque verre dans la fente correspondante. Selon le modele:

• pour déplier les volets, il est nécessaire de les coulisser vers le haut et de les tourner ou de les libérer des
• pour replier les volets, il est nécessaire de les tourner et de les faire couilser vers le bas ou de les tirer vers le haut et de fixer les pattes aux griffes.

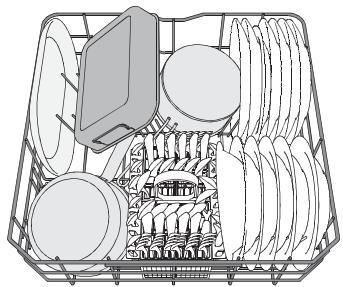

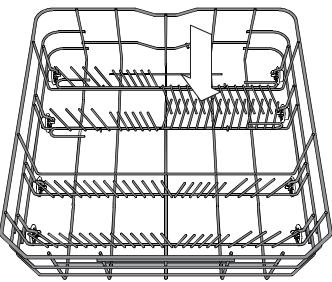

PANIER INFÉRIEUR

Pour les poèles, les couvercles, les plats, les saladiers, les couverts, etc. Les grands plats et les grands couvercles devraient être placés sur le côté pour éviter qu'ils n'entravent le fonctionnement des bras d'aspersion. Le panier inférieur comprend des supports rabattables qui peuvent être placés en position verticale pour charger des plaques, ou en position horizontal (bas) pour faciliter le chargement des casseroles et des bolts de salute.

(example de chargement du panier inférieur)

PANIER A COUVERT

Le panier comprend des grilles supérieures pour placer les couverts plus facilement. Le panier à couvert doit uniquement être placé à l'avant du panier inférieur.

Les couteaux et autres ustensiles avec des bords tranchants doivent être placés dans le panier à couvert avec la pointe vers le bas, ou places à l'horizontal dans le compartment rabattable sur le panier supérieur.

POWER CLEAN SUR LE PANIER INFÉRIEUR

Power Clean® utilise des jets d'eau spéciaux, situés à l'arrière de la cavité, pour laver les articles très sales avec une intensité plus élevée. Le panier inférieur comprend une zone d'espace, un support spécial qui se trouve à l'arrière du panier,

qui peut être utilisé pour supporter les poèles à friré et les moules dans une position verticale, prénant ainsi moins de place.

Placez les poèles et les casseroles face à la composante Power Clean® et activez POWER CLEAN sur le panneau.

Comment utiliser Power Clean

1. Reglez la zone Power Clean (G) en rabattant les supports pour assiettes arrirées pour charger des cassetoles.
2. Chargez les grands plats et les cassetoles en les inclinant à la verticale dans la zone Power Clean. Les cassetoles doivent être inclinées dans la direction des jets d'eau haute pression.

UTILISATION QUOTIDENNE

1. VÉRIFIER LE BRANCHEMENT DE L'EAU

Assurez-vous que l'appareil est raccordé à un réseau d'alimentation et que le robinet de l'eau est ouvert.

2. ALLUMER LE LAVE-VAISSELL

Appuyez sur la touche MARCHE/ARRÉT.

3. CHARGER LES PANIERS

(voir CHARGEMENT DES PANIERS).

4. REMPLIR DE DISTRIBUTEUR DE DETERGENT

5. CHOISIR LE PROGRAMME ET PERSONNALISER LE CYCLE

Sélectionnez le meilleur programme selon le type de vaisse et le niveau de saleté (voir DESCRIPTION DES PROGRAMMES) en appuyant sur la touche P.

Sélectionnez les options désirées (voir OPTIONS ET FONCTIONS).

6. DEMARRER

Démarrez le cycle de lavage en appuyant sur la touche DÉMARRER/PAUSE. Vous entendez un bip lorsque le programme démarre.

7. FIN DU CYCLE DE LAVAGE

La fin du cycle est indiquée par les bips et l'affichage indique END. Ouvrez la porte et eteignez I'appareil en appuyant sur la touche MARCHE/ARRET.

Pour éviter de vous brûler, attendez quelques minutes avant de retarder la vaisse. Déchargez les paniers en commencerant par le premier inférieur.

L'appareil s'estint automatiquement durant des périodes d'inactivité prolongées pour réduire la consommation d'énergie. Si la vaisselle est légèrement sale ou si elle a été rincée avec à l'eau avant d'être placée dans le lave-vaisselle, réduisez la quantité de détergent utilisée en conséquence.

ODIFIER UN PROGRAMME EN COURS

Si vous avec sélectionné le mauvais programme, vous pouvez le changer si c'est fait au début du cycle : appuyez sur la touche MARCHE/ARRÉT pour éteindre l'appareil. Rallumez l'appareil en appuyant sur la touche MARCHE/ ARRÉT et sélectionné le nouveau cycle de lavage et les options désirées; démarrez le cycle en appuyez sur la touche DEMARRER/PAUSE.

AJOUTER DE LA VAISSELE

Sans eteindre l'appareil, ouvre la porte (attention a la vapeur CHAUBE!) et place la vaissele a l'intérieur du lave-vaiselle. Fermez la porte et appuyez sur la touche DEMARRER/PAUSE, le cycle demarre au point ou il a ete interrompu.

Si la porte est ouverte durant le cycle de lavage, ou s'il y a une panne de courant, le cycle s'interrrompt. Une fois la porte refermée ou le courant électrique restauré, pour redémarrer le cycle à partir du point où il a été interrompu, appuyez sur la touche DEMARRER/PAUSE.

Pour désactiver le MODE DEMO, les actions suivantes doivent être réalisées dans l'ordre, sans interruptions. Allumez la machine puis réteignez-la. Appuyez sur le bouton DIFFÉRé jusqu'à ce que le signal sonore retentisse. Rallumez la machine. Le témoin « dOF » clignote puis s'éteint.

AVIS ET CONSEILS

CONSEILS

Avant de charger les paniers, enlevez tous les résidus de nourriture sur la vaisselle et videz les verres. Vous n'avez pas besoin de rincer la vaisselle avant de la placer dans le lave-vaisselle.

Placez la vaisselle pour qu'elle tienne bien en place et ne risque pas de tomber; et place les recipients avec les ouvertures vers le bas et les parties concaves/convexes de cotoe pour permettre a I'eau d'atteindre toutes les surfaces et couler librement.

Avertissement : Verifiez que les couvercles, poignées et poèle à frire n'empêchent pas les bras d'aspersion de tourner librement. Placez les petits articles dans le panier à couvert. La vaisse et les casseroles très sales devraient être placées sur le panier inférieur car les jets d'eau sont plus forts dans cette section et permet un meilleur rendement lors du lavage. Àpres avoir charge l'appareil, assurez-vous que les bras d'aspersion peuvent boucher librement.

VAISSELLE QUI NE CONVIENT PAS

Vaisselet et couverts en bois.
- Verres décoratifs délicats, produits artisans, et vaisse l'antique. Les garnitures ne sont pas résistantes.
- Les pieces en matériel synthétique qui ne supportent pas les haute températures.
La vaisse en cuivre ou en etain.
- La vaisse tachée de cendre, de cire, de graisse lubrifiante, ou d'encre. Les couleurs des garnitures de verre et des pieces d'aluminium/argent peuvent changer et ternir durant le cycle de lavage. Certains types de verre (p. ex. les objets en cristal) peuvent aussivenir opaque après plusieurs cycles de lavage.

VERRES ET VAISSELLE ENDOMMAGÉS

• Seulement utiliser des verres ou de la porcelainine qui sont lavables au lave-vaisse conformément aux recommendations du fabricant.
  Utilisez un détergent doux,ADFQUAT pour la vaisse.
• Retirez les verres et les couverts du lave-vaiselle aussitôt que le cycle de lavage est terminé

ASTUCES SUR L'ÉCONOMIE D'ENERGIE

• Lorsque le lava-vaisse domestique est utilisé conformément aux instructions du fabricant, le lavage de la vaisse dans un lava-vaisse consomme habituèlement MOINS D'ENERGIE et d'eau que le lavage à la main.
• Afin d'optimiser l'efficacité du lava-vaiselle, il est recommandé de débuter le cycle de lavage une fois que le lava-vaiselle est totalment chargeé. Le chargement du lava-vaiselle domestique jusqu'à la capacité indiquée par le fabricant contribuera à economiser de l'énergie et de l'eau. Vous trouverez des informations sur le chargement correct de la vaiselle dans le chapitre CHARGEMENT DES PANIERS. En cas de chargement partiel, il est recommendé d'utiliser des options de lavage spécifiques si elles sont disponibles (Demi-charge / Zone Wash/ Multi Zone), en replissant uniquement les paniers sélectionnés. Un chargement incorrect ou une surcharge du lava-vaiselle peut augmenter l'utilisation des ressources (telles que l'eau, l'énergie et le temps, et augmenter le niveau de bruit), en réduisant les performances de nettoyage et de séchage.
• Un prérinçage manuel des éléments de vaisselle provoque une augmentation de la consommation d'eau et d'énergie et n'est pas recommandé.

HYGIENE

Pour éviter les odeurs et les dépôts qui pouraient s'accumuler dans le lave-vaisse, lancer un programme à haute température au moins une fois par mois. Utilisez une cuillère à café de détergent et lancer le programme sans vaisse pour nettoyer l'appareil.

NETTOYAGE ET ENTRETIEN

NETTOVER L'ENSEMBLE FILTRE

Nettoyez régulierement l'ensemble filtré pour éviter qu'il ne se bouche et pour permettre aux eaux usées de bien s'éliminer.

L'utilisation du lave-vaisselle avec des filtres obstrués ou des corps étrangers à l'intérieur du système de filtration ou des bras de lavage peut provoquer un dysfonctionnement du lave-vaisselle en réduisant l'efficacité de lavage, en augmentant le bruit de fonctionnement et la consommation d'électricité

L'ensemble filtré comprend trois filtres qui séparent les résidus de nourriture de l'eau de lavage pour ensuite faire circuler l'eau.

N'utilise pas le lave-vaisse sans les filtres ou si un filtré est mal ajusté.

Au moins une fois par mois ou tous les 30 cycles, vérifie l'assemblage du filtré et si nécessaire, nettoyez-le minutieusement sous l'eau courante, en utilisant une Brosse non-métallique et en suivant les instructions ci-dessous:

1. Tournez le filtré cylindrique A dans le sens antihoraire et retirez-le (Fig. 1).
2. Enlevez le panier du filtré B en appliquant une légère pression sur les volets lateraux (Fig. 2).
3. Retirez la plaque du filtré en acier inoxydable C (Fig. 3).
4. Si vous trouvez des objets étrangers ( comme du verre brisé, de la porcelaine, des os, des pépins de fruits, etc), enlevez-les minutieusement.
5. Inspector la cavité et enlever les résidus de nourriture. NE JAMAIS ENLEVER la protection de la pompe du cycle de lavage (détails en couleur noir) (Fig 4).

Après avoir nettoyé les filtres, assemblez de nouveau l'ensemble filtrer et remettez-le en place correctement; c'est très important pour que le lave-vaisselle garde son efficacité.

NETTOYER LE TUYAU D'ARRIVÉE D'EAU

Si les tuyaux d'eau sont neufs ou s'ils n'ont pas eté utilisés depuis longtemps, laissez l'eau couler pour vous assurer qu'il n'y a pas d'impureté ou de saleté avant de les brancher. Si vous n'effectuez pas cette opération, l'avriee d'eau pourrait se boucher et endommager le lave-vaiselle.

NETTOYER LES BRAS D'ASPERSION

À l'occasion, des résidus de nourriture s'incrustent dans les bras d'asper sion et bloquent les trouss utilisés pour asperger de l'eau. Il est donc conseilé de vérifier les bras de temps en temps et de les nettoyer avec une petite Brosse non métallique.

Pour enlever le giclreur supérieur, tournez l'anneau de verrouillage en plastique dans le sens horaire. Le bras d'aspersion supérieur doit être replacede de façon que le cote avec le plus grand nombre de troughs est place vers le haut.

Le bras d'aspersion inférieur peut être enlevé en le tirant vers le haut.

SYSTÉME ADOUCISSEUR D'EAU

L'adoucisseur d'eau réduit automatiquement la durée de l'eau, en empêchant ainsi la formation de calcaire sur la résistance, et en contributorant également à une meilleure performance de nettoyage.

Ce système se regénère avec du sel, il est donc nécessaire de remplir le bac de sel lorsqu'il est vide.

La fréquence de régénération dépend du réglage du niveau de durété de l'eau - la régénération a lieu une fois tous les 6 cycles Eco avec un niveau de durété de l'eau réglé à 3.

Le processus de régénération a lieu en fin de cyclependant que le lave-vaissele est à l'arrêt. Au début de cycle suivant, le rincege des résines permet d'évacuer tout le calcaire précipité et le saumur résiduel.

Une régénération simple consomme: 3,5 L d'eau;
- Prend jusqu'à 5 minutes supplémentaires pour le cycle;
- Consomme moins de 0,005 kWh d'énergie.

Si voit lave-vaiselle ne fonctionne pas correctement, verifie si le probleme peut etre resolu en suivant la listede apres. Pour d'autres erreurs ou problemes, contactez le Service apres-vente agree dont les coordonnées peuvent etre trouvées dans le livre de garantie. Les pieces de rechange seront disponibles pour une période allant jusqu'a 7 ou jusqu'a 10 ans, selon les exigences specifiques du reglement.

PROBLÉMES	CAUSES POSSIBLES	SOLUTIONS
L'indicateur del est allumé	Le réserve de sel est vide. (Après le remplissage, il est possible que levoyant du niveau de sel régérantaient ne s'éteigne qu'au bout de plusieurs cycles de lavage).	Remplissez le réserve de sel régérantaient (pour plus d'informations, reportez-vous à la page 2).Réglez la durée de l'eau - reportez-vous au tableau de la page 2.
Le voyageant de liquide de rincege est allumé	Le distributeur de liquide de rincege est vide.(Après le remplissage, il est possible que levoyant du niveau de liquide de rincege ne s'éteigne qu'au bout de plusieurs cycles de lavage).	Remplissez le distributeur de liquide de rincege (pour plus d'informations, reportez-vous à la page 2).
Le lave-vaiselle ou les commandes ne fonctionnent pas.	L'appareil n'est pas bien branché.	Insérez la fiche dans la prise de courant.
	Panne de courant.	Pour des raisons de sécurité, le lave-vaisselle ne redémarrera pas automatiquement lors du retour de l'alimentation électrique. Appuyez sur le bouton DÉMARRER/Pause pour reprendre le cycle.
	La porte du lave-vaisselle n'est pas fermée.Broche ActiveDry non entree	Poussez vigoureusement la porte pour entendre le « clic ».
	Le cycle est interrompu par une ouverture de la porte supérieure à 4 secondes.	Fermez la porte et appuyez sur la touche Démarrer/Pause.
	Les commandes ne fonctionnent pas. L'afficheur indique : F9 ou F12 et les voyants Marche/Arrêt et Démarrer/Pause clignotent rapidement.	Éteindre l'apparéil en appuyant sur la touche MARCHE/ARRÊT, rallumez-le environ une minute après, et rençasse le programme. Si le problème persisté, débranchez l'apparéil pendant 1 minute, puis rebranchez-le
Le lave-vaiselle fait beaucoup de bruit.L'afficheur indique: F3 et les voyants Marche/Arrêt et Démarrer/Pause clignotent rapidement.	Le cycle de lavage n'est pas encore terminé.	Attendre que le cycle se termine.
	Le tuyau de vidange est plié.	Assurez-vous que le tuyau de vidange n'est pas plié (voir CONSIGNES D'INSTALLATION).
	Le conduit de vidange de l'évier est bouché.	Nettoyez le conduit de vidange de l'évier.
	Le filtre est bouché par des résidus de nourriture.	Nettoyez le filtre (voir NETTOYAGE DE L'ENSEMBLE FILTRTE).
Le lave-vaiselle fait beaucoup de bruit.	La vaiselle s'entrechoque.	Replacez la vaiselle (voir CHARGEMENT DES PANIERS).
	Il y a une trop grande quantité de mousse.	Le détergent a été mal mesuré ou il n'est pas adéquat pour les lave-vaiselle (voir REMPLIR LE DISTRIBUTEUR DE DÉTERGENT). Reliance le lave-vaiselle en appuyant sur la touche DRAINTER (voir OPTIONS ET FONCTIONS) et lance un nouveau programme sans détergent.
La vaiselle n'est pas propre.	La vaiselle n'est pas bien placée.	Replacez la vaiselle (voir CHARGEMENT DES PANIERS).
	Les bras d'aspersion ne bougent pas librement, ils sont génés par la vaiselle.	Replacez la vaiselle (voir CHARGEMENT DES PANIERS).
	Le cycle de lavage est trop délicat.	Sélectionnez le cycle de lavage approprié (voir TABLEAU DES PROGRAMMES).
	Il y a une trop grande quantité de mousse.	Le détergent a été mal mesuré ou il n'est pas adéquat pour les lave-vaiselles (voir REMPLIR LE DISTRIBUTEUR DE DÉTERGENT).
	Le bouchon du comportement de liquide de rincege n'est pas bien fermé.	Assurez-vous que le bouchon du distributeur de liquide de rincege est fermé.
	Le filtre est sale ou bouché.	Nettoyez l'ensemble de filtre (voir NETTOYAGE ET ENTRETIEN).
	Il n'y a pas de sel.	Remplir le réservoir de sel (voir REMPLIR LE RÉSEROVIR DE SEL).
L'eau n'arrive pas au lave-vaiselle.L'afficheur indique: et F6 et les voyants Marche/arrêt et Démarrer/Pause clignotent rapidement.	L'alimentation d'eau est vide ou le robinet est fermé.	Assurez-vous qu'il y a de l'eau dans le circuit d'alimentation ou que le robinet est ouvert.
	Le tuyau d'arrivée est plié.	Assurez-vous que le tuyau d'entrée n'est pas plié (voir INSTALLATION) reprogramm­mez le lave-vaiselle et relanceze-le.
	Le tamis dans le tuyau d'arrivée d'eau est obs-trué; il est nécessaire de le nettoyer.	Après avoir complémenté la verification et le nettoyage, éteignez et rallumez le lave-vaiselle et redéramcé le programme.
Le lave-vaiselle terme le cycle prématurément L'afficheur indique : F15 et les voyants Marche/arrêt et Démarrer/Pause clignotent rapidement.	Le tuyau de vidange est positionné trop bas ou se vide dans le système d'évacuation domes-tique.	Vérifiez si l'extrémité du tuyau de vidange est placeée à la hauteur correcte (voir INS-TALLATION). Vérifiez la vidange dans le système d'évacuation domestique, installez une vanne d'admission d'air si nécessaire.
	De l'air est present dans l'alimentation en eau.	Vérifiez si l'alimentation en eau présente des fuites ou d'autres problèmes liassant entre le l'air.
La fuite de détergent.	Dépend du détergent liquide utilisé et peut être accentuee en cas d'activation de l'options de retardement.	Les petites fuites n'entraient pas de dysfonctionnement de la machine et peuvent être éviétées en changeant de type de détergent liquide ou en utilisant des tablettes.

Voutrouvez les documents normatifs, la documentation standard, le classement des pièces de rechange et des informations supplémentaires sur les produits:

• En utilisant le QR code sur votre produit.
  En visitant notre site web docs.whirlpool.eu/docs et parts-selfservice.europeanappliances.com
• Vous pouvez également contacter notre Service après-venture (voir numéro de téléphone dans le livre de garantie). Lorsque vous contactez notre Service après-venture, veuillez indiquer les codes figurant sur la plaque signalétique de l'appareil.

Les informations relatives au modele peuvent etre trouvées en utilisant le QR-Code figurant sur l'etiquette energetique. L'etiquette comprend egalment I'identifant du modele qui peut etre utilise pour consulter le portail du registre sur le site https://eprel.ec.europa.eu

TM/ © 2024 Whirlpool. Produit sous licence.
