Type de produit	Feu clignotant à LED
Marque	Avidsen
Modèle	114360
Alimentation	12V ou 24V DC impulsionnel
Puissance	8W
Temps de fonctionnement max en continu	5 secondes
Température de fonctionnement	-20°C à +60°C
Indice de protection	IP44
Type de clignotement	Géré par carte électronique
Installation	Fixation en haut du pilier ou au mur, avec ou sans support
Raccordement	Fils à connecter à la lampe LED (respecter polarité + et -)
Entretien et nettoyage	Utiliser un chiffon doux légèrement humide, ne pas vaporiser directement
Sécurité	Débrancher l'alimentation avant toute intervention électrique
Recyclage	Ne pas jeter avec les ordures ménagères, utiliser les points de collecte sélective
Pièces détachées	Stock disponible pendant la période de garantie contractuelle
Assistance technique	0892701369 (0,35€/min + prix appel), lun-ven 9h-12h et 14h-18h
Normes	Directive CEM 2014/30/EU, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 55014-1:2017, EN 55014-2:2015

FOIRE AUX QUESTIONS - 114360 AVIDSEN

Comment installer le feu clignotant Avidsen 114360 ?

Fixez le support au mur ou directement sur le pilier. Faites passer les fils dans le feu, raccordez-les à la lampe LED en respectant la polarité (+ et -). Vissez le feu sur son support ou sur le haut du pilier, puis revissez la partie transparente.

Quelle est la tension d'alimentation requise ?

L'alimentation peut être du 12V ou 24V DC impulsionnel. Assurez-vous que la source correspond.

Le feu clignotant fonctionne-t-il en continu ?

Non, le temps de fonctionnement maximum en continu est de 5 secondes. Le clignotement est géré par la carte électronique.

Quel est le degré de protection IP ?

L'indice de protection est IP44, ce qui le protège contre les projections d'eau et les corps solides de plus de 1 mm.

Comment nettoyer le feu clignotant ?

Utilisez un chiffon doux légèrement humidifié. N'utilisez pas de substances abrasives ou corrosives, et ne vaporisez pas de liquide directement sur le produit.

Que faire en cas de dysfonctionnement ?

Contactez le service après-vente au 0892701369 (0,35€/min + prix appel) du lundi au vendredi de 9h à 12h et de 14h à 18h. Ne démontez pas le produit vous-même.

Puis-je installer le feu sans le support ?

Oui, vous pouvez fixer le feu clignotant directement sur le haut du pilier sans utiliser le support fourni.

Comment recycler le feu clignotant en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Rapportez-le à votre distributeur ou utilisez les points de collecte sélective mis à disposition par votre commune.

Quelles sont les précautions de sécurité lors de l'installation ?

Avant toute intervention électrique, débranchez l'alimentation (disjoncteur en position OFF et batterie déconnectée). Ne laissez pas les enfants manipuler le produit.

Où trouver les pièces détachées ?

SmartHome France s'engage à disposer d'un stock de pièces détachées pendant la période de garantie contractuelle. Contactez le service après-vente pour plus d'informations.

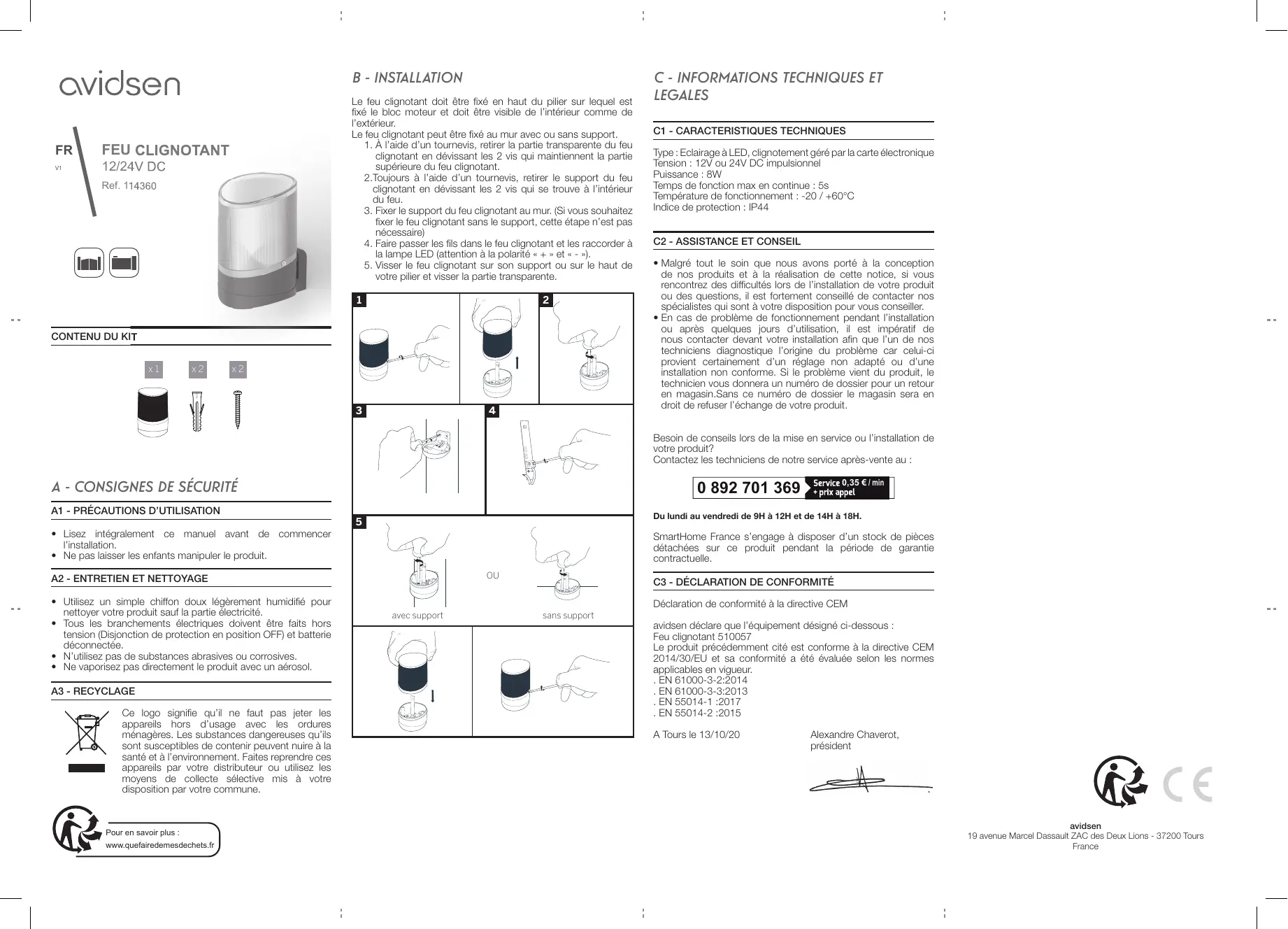

MODE D'EMPLOI 114360 AVIDSEN

• Lisez intégralement ce manuel avant de commencer l'installation.
• Ne pas laisser les enfants manipulier le produit.

A2-ENTRETIENETNETTOYAGE

• Utilisez un simple chiffon doung légarement humidifié pour nettover votre produit sauf la partie électricité.
• Tous les branchements électriques doivent être faits hors tension (Disjonction de protection en position OFF) et batterie déconnectée.
• N'utilisez pas de substances abrasives ou corrosives.
• Ne vaporisez pas directement le produit avec un aérosol.

A3 - RECYCLAGE

Ce logo signifie qu'il ne faut pas jeter les apparèels hors d'usage avec les ordures menagères. Les substances dangereuses qu'ils sont susceptibles de contirnir peuvent nuir à la santé et à l'environnement. Faites reprendre ces apparèels par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Pour en savoir plus :

www.quefairedemesdechets.fr

B - INSTALLATION

Le feu clignotant doit être fixé en haut du pilier sur lequel est fixé le bloc moteur et doit être visible de l'intérieur comme de l'extérieur.

Le feu clignotant peut être fixé au mur avec ou sans support.

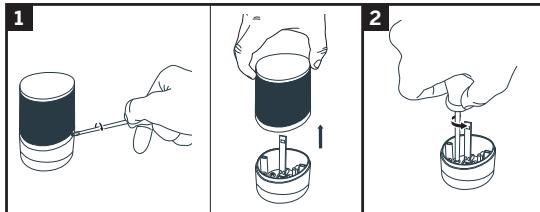

1. À l'aide d'un tournevis, restorer la partie transparente du feu clignotant en dévisant les 2 vis quiMaintiennent la partie supérieure du feu clignotant.
   2.Toujours à l'aide d'un tournevis, retirer le support du feu clignotant en dévissant les 2 vis qui se trouve à l'intérieur du feu.
2. Fixer le support du feu clignotant au mur. (Si vous souhaitez fixer le feu clignotant sans le support, cette étape n'est pas nécessaire)
3. Faire passer les fils dans le feu clignotant et les raccarder à la lampe LED (attention à la polarité « + » et « - »).
4. Visser le feu clignotant sur son support ou sur le haut de votre pilier et visser la partie transparente.

avec support

sans support

C - INFORMATIONS TECHNIQUES ET LEGALES

C1-CARACTERISTIQUES TECHNIQUES

Type : Eclairage à LED, clignotement géré par la carte électronique Tension : 12V ou 24V DC impulsionnel

Puissance:8W

Temps de fonction max en continue : 5s

Température de fonctionnement : -20 / +60°C

Indice de protection : IP44

C2-ASSISTANCE ET CONSEIL

• Malgré tout le sein que nous avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontres des difficultés lors de l'installation de votre produit ou des questions, il est fortement conseilée de contacter nos spécialistes qui sont à leur disposition pour vous conseiller.
• En cas de problème de fonctionnement pendant l'installation ou après quelques jours d'utilisation, il est imperatif de nous contacter devant notre installation afin que l'un de nos techniciens diagnostique l'origine du problème car celui-ci provient certainement d'un réglage non adapté ou d'une installation non conforme. Si le problème vient du produit, le technician vous donna un nombre de dossier pour un return en magasin. Sans ce nombre de dossier le magasin sera en droit de refuser l'échange de votre produit.

Besoin de conseils lors de la mise en service ou l'installation de votre produit?

Contactez les techniciens de notre service après-venture au :

0892701369

Service 0.35 €/min + prix appel

Du lundi au vendredi de 9H à 12H et de 14H à 18H.

SmartHome France s'engage à disposer d'un stock de pièces détaches sur ce produit pendant la période de garantie contractuelle.

Déclaration de conformité à la directive CEM

avidsen déclare que l'équipment désigné ci-dessous : Feu clignotant 510057

Le produit précédemment cité est conforme à la directive CEM 2014/30/EU et sa conformité a été évaluée selon les normes applicables en vigueur.

. EN 61000-3-2:2014
. EN 61000-3-3:2013
. EN 55014-1 :2017
. EN 55014-2 :2015

A Tours le 13/10/20

Alexandre Chaverot,
président

avidsen

19 avenue Marcel Dassault ZAC des Deux Lions - 37200 Tours

France
