FTXF20E5V1B FTXF25E5V1B FTXF35E5V1B FTXF42E5V1B ATXF20E5V1B ATXF25E5V1B ATXF35E5V1B ATXF42E5V1B - Climatiseur DAIKIN - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI FTXF20E5V1B FTXF25E5V1B FTXF35E5V1B FTXF42E5V1B ATXF20E5V1B ATXF25E5V1B ATXF35E5V1B ATXF42E5V1B DAIKIN

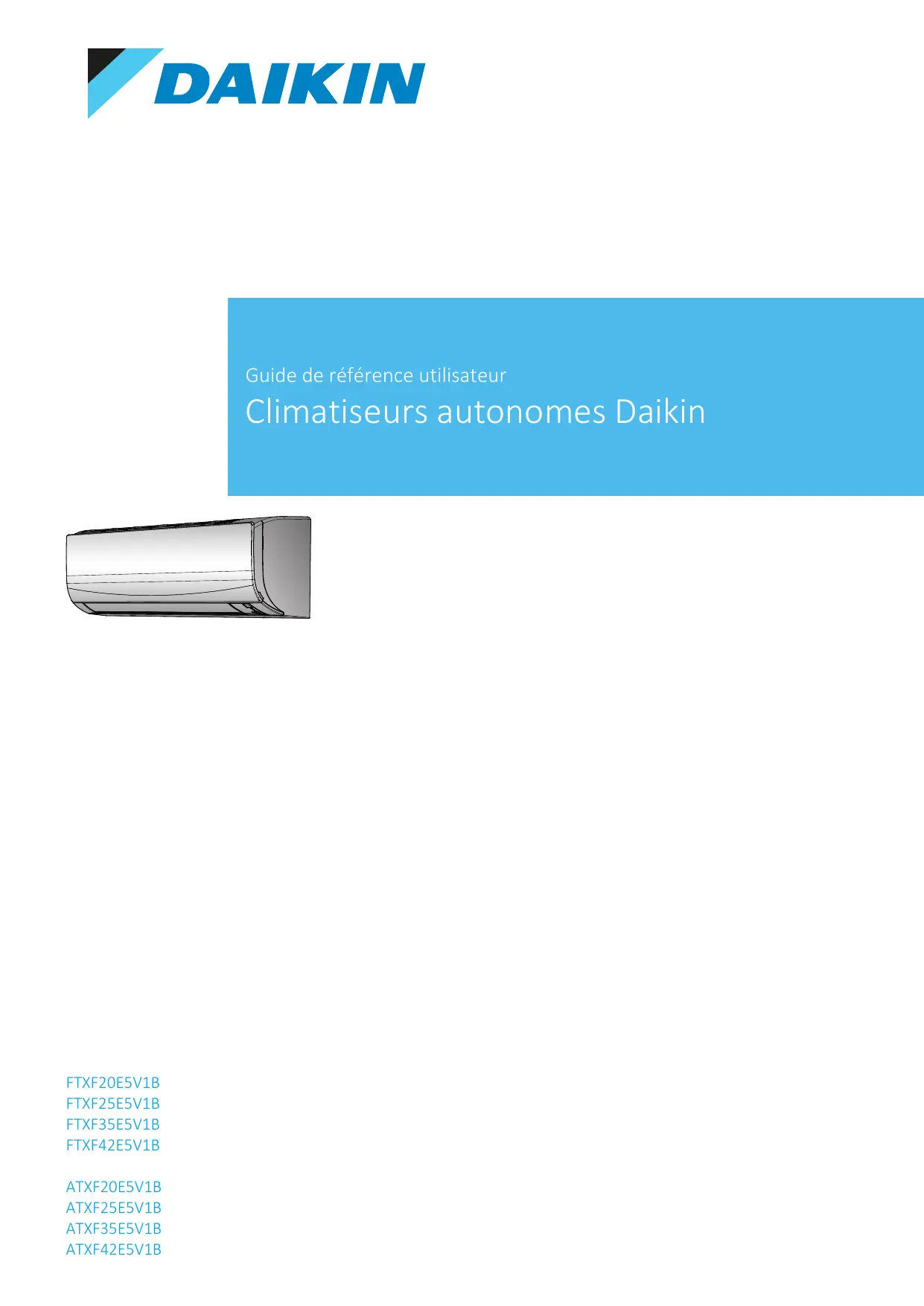

WDAIKIN Guide de référence utilisateur Climatiseurs autonomes Daikin

Table des matières Table des matières 1 A propos de la documentation 3 11 À propos du présent document. 3 12 Guide de référence utilisateur en un coup d'œil 3 13 Signification des avertissements et des symboles a 2 Instructions de sécurité de l'utilisateur 6 21 Généralités 6 22 Instructions d'utilisation sûre 7 3 A propos du système 11 31 Unitéintérieure ui 32 Apropos de l'interface utilisateur 2 3221 Composants: Régulation à distance sans il 13 3222 Statut: LCD de la régulation à distance sans fil. 13 323 Fonctionnement de la régulation à distance sans fil 14 4 Avant fonctionnement 16 41 Aperçu: Avant fonctionnement 16

4.2 Montage du support de la régulation à distance sans fil 16

43 Insertion des piles 16 44 Mise sous tension 17 5 Fonctionnement 18 51 Plage de fonctionnement 18 52 Quand utiliser quelle fonctionnalité 18 53 Mode de fonctionnement et point de consigne de température 19 531 Pour démarrer/arrêter le mode de fonctionnement et régler la température 20 532 Tauxdeflux d'air 20 533 Direction flux d'air 2

5.34 Débit d'air de confort 2

5.35 Fanctionnement en mode puissant 23

536 Fonctionnement Econo 24

53.7 Fonctionnement du temporisateur ARRÊT/MARCHE. 24

6 Economie d'énergie et fonctionnement optimal 26 7 Maintenance et entretien 28

7.1 Vue d'ensemble: maintenance et entretien 28

72 Nettoyage de l'unité intérieure et de la régulation à distance sans fil. 29 73 Nettoyage du panneau avant 30 74 Apropos des filtres à air 30

7.5 Pour ouvrir le panneau avant 30

7.6 Nettoyage des filtres à air. 30

7.1 Pour fermer le panneau avant. 31

7.8 Tenez compte des éléments suivants avant une longue période d'inutilisation 31

8.1 Symptômes ne constituant pas des dysfonctionnements du système 35

8.11 Symptôme: On entend un bruit comme si l'eau coulait. 35

8.12 Symptôme: Un bruit de souffle est entendu 35

8.13 Symptôme: Un bruit de tic-tac est entendu 35

8.14 Symptôme: Un sifflement est entendu 35

8.15 Symptôme: Un déclic pendant le fonctionnement ou le temps d'inactivité est entendu 35

8.16 Symptôme: On entend un bruit de claquement 35

8.17 Symptôme: Une fumée blanche sort d'une unité (unité intérieure) 35

8.18 Symptôme: Les unités peuvent dégager une odeur. 36

8.19 Symptôme: Le ventilateur extérieur tourne alors que le climatiseur est à l'arrêt 36

82 Résolution des problèmes sur la base des codes d'erreur 36 9 Mise au rebut 38 10 Glossaire 39 Guide de référence utilisateur WDAIKIN FTXF20"42ESV1B+ATKF20"42ESV18

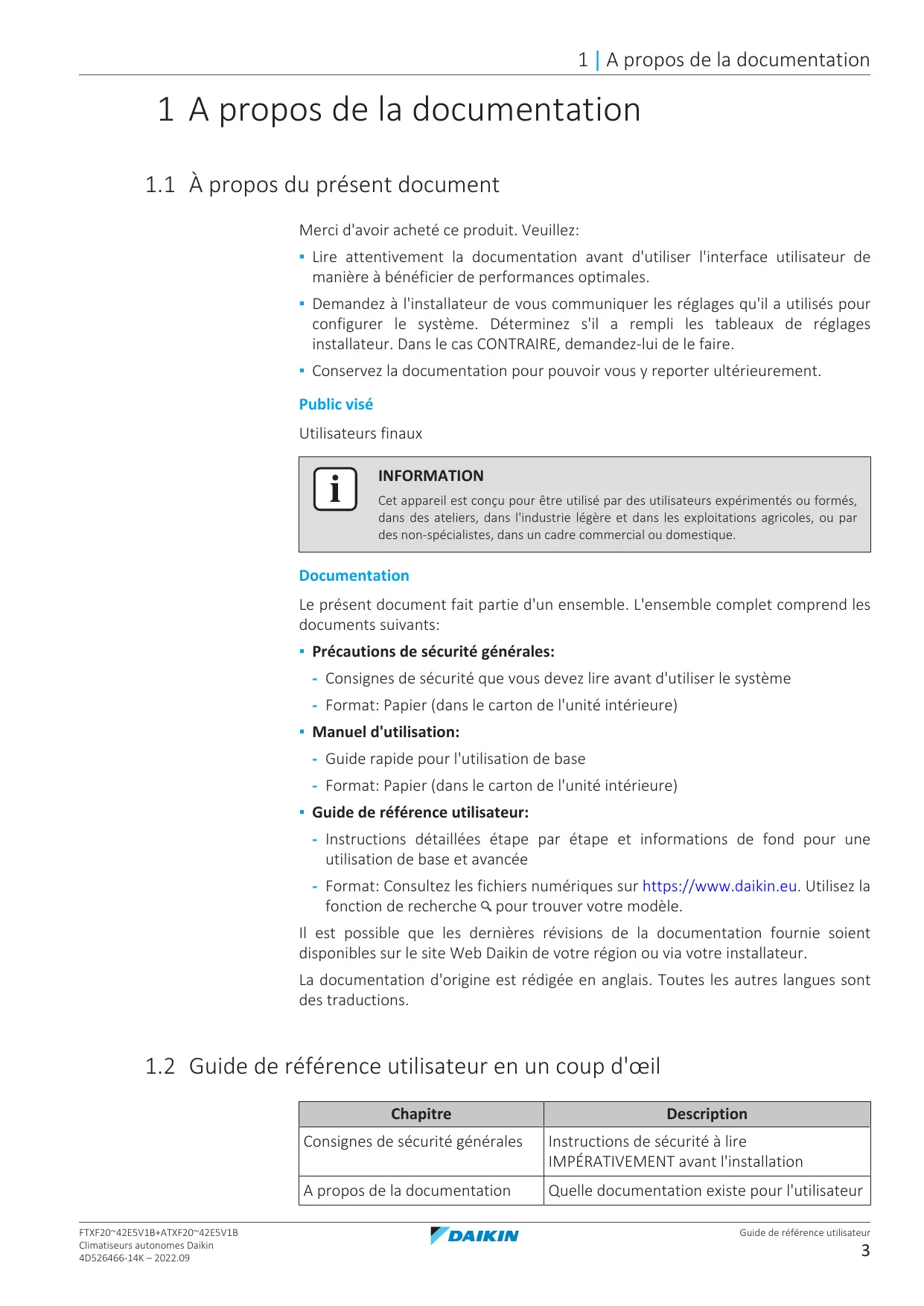

1.1 À propos du présent document

Merci d'avoir acheté ce produit. Veuillez: Lire attentivement la documentation avant d'utiliser l'interface utilisateur de manière à bénéficier de performances optimales. Demandez à l'installateur de vous communiquer les réglages qu'il a utilisés pour configurer le système. Déterminez s'il a rempli les tableaux de réglages installateur. Dans le cas CONTRAIRE, demandez-lui de le faire. Conservez la documentation pour pouvoir vous y reporter ultérieurement. Public visé Utilisateurs finaux INFORMATION Cet appareil est conçu pour être utilisé par des utilisateurs expérimentés ou formés, dans des ateliers, dans l'industrie légère et dans les exploitations agricoles, ou par des non-spécialistes, dans un cadre commercial ou domestique. Documentation Le présent document fait partie d'un ensemble. L'ensemble complet comprend les documents suivants: - Précautions de sécurité générales: - Consignes de sécurité que vous devez lire avant d'utiliser le système - Format: Papier (dans le carton de l'unité intérieure) - Manuel d'utilisation: - Guide rapide pour l'utilisation de base - Format: Papier (dans le carton de l'unité intérieure) - Guide de référence utilisateur: - Instructions détaillées étape par étape et informations de fond pour une utilisation de base et avancée - Format: Consultez les fichiers numériques sur https://www.daikin.eu. Utilisez la fonction de recherche & pour trouver votre modèle. Il est possible que les dernières révisions de la documentation fournie soient disponibles sur le site Web Daikin de votre région ou via votre installateur. La documentation d'origine est rédigée en anglais. Toutes les autres langues sont des traductions.

1.2 Guide de référence utilisateur en un coup d'œil

Chapitre Description Consignes de sécurité générales |Instructions de sécurité à lire IMPÉRATIVEMENT avant l'installation A propos de la documentation Quelle documentation existe pour l'utilisateur FTXF20%42ESV1B+ATXF20"42ESV1B WDAIKIN Guide de référence utilisateur Climatiseurs autonomes Daikin 3 4D526466-14K - 2022.09

1 | A propos de la documentation Chapitre Description A propos du système “ Plage de fonctionnement “ Description de l'unité intérieure et de l'interface utilisateur Avant fonctionnement Que faire avant l'utilisation Utilisation Comment et quand utiliser certaines fonctionnalités Economie d'énergie et Comment économiser l'énergie fonctionnement optimal Maintenance et entretien Comment entretenir et réparer les unités Dépannage Que faire en cas de problèmes Mise au rebut Comment se débarrasser du système Glossaire Définition des termes

1.3 Signification des avertissements et des symboles

DANGER Indique une situation qui entraîne la mort ou des blessures graves

DANGER: RISQUE D'ÉLECTROCUTION

Indique une situation qui pourrait entraîner une électrocution

DANGER: RISQUE DE BRÛLURE

Indique une situation qui pourrait entraîner des brûlures (sévères) en raison de températures extrêmement chaudes ou froides.

DANGER: RISQUE D'EXPLOSION

Indique une situation qui pourrait entraîner une explosion. AVERTISSEMENT Indique une situation qui pourrait entraîner la mort ou des blessures graves.

Indique une situation qui pourrait entraîner des blessures légères ou modérées. oRB& ER > ER REMARQUE Indique une situation qui pourrait entraîner des dommages aux équipements ou aux biens. Guide de référence utilisateur

1 | A propos de la documentation INFORMATION 1 Indique des conseils utiles ou des informations supplémentaires. Symboles utilisés sur l'unité: Symbole Explications Avant l'installation, lisez le manuel d'installation et d'utilisation, ainsi que la feuille d'instructions de câblage.

Avant d'effectuer des travaux de maintenance et d'entretien, lisez le manuel d'entretien. Pour plus d'informations, reportez-vous au guide de référence utilisateur.

L'unité contient des pièces tournantes. Soyez vigilant lorsque vous effectuez la maintenance de l'unité ou lorsque vous l'inspectez. Symboles utilisés dans la documentation: Symbole Explications lil Indique un titre de figure où une référence qui s'y reporte. Exemple: "x 1-3 titre de figure" signifie "Figure 3 du chapitre

Indique un titre de tableau ou une référence qui s'y reporte. Exemple: "æ 1-3 titre de tableau" signifie "Tableau 3 du

FTXF20"42E5V1B+ATXF20"42ESV1B Climatiseurs autonomes Daikin 4D526466-14K - 2022.09 WDAIKIN Guide de référence utilisateur

2 | Instructions de sécurité de l'utilisateur 2 Instructions de sécurité de l'utilisateur Respectez toujours les consignes de sécurité et les règlements suivants.

À AVERTISSEMENT Si vous avez des doutes concernant le fonctionnement de l'unité, contactez votre installateur. ÂN AVERTISSEMENT Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, s'ils ont reçu un encadrement où des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les risques encourus. Les enfants NE doivent PAS jouer avec l'appareil. Le enfants ne doivent NI nettoyer l'appareil NI s'occuper de son entretien sans surveillance. ÂN AVERTISSEMENT Pour prévenir les chocs électriques ou le feu: " NE rincez PAS l'unité. - N'utilisez PAS l'unité avec des mains mouillées. - Ne placez PAS d'objets contenant de l'eau sur l'appareil.

- Ne PAS placer d'objets ou d'équipement sur le dessus de l'unité. - Ne PAS s'asseoir, grimper ou se tenir debout sur l'appareil. Guide de référence utilisateur WDAIKIN FTXF20"42E5V1B+ATXF20"42ESV1B 6 Climatiseurs autonomes Daikin 40526466-14K — 2022.09

2 | Instructions de sécurité de l'utilisateur - Les unités disposent du symbole suivant:

Ce symbole signifie que les appareils électriques et électroniques NE peuvent PAS être mélangés à des ordures ménagères non triées. NE tentez PAS de démonter le système: le démontage du système et le traitement du réfrigérant, de l'huile et des autres pièces DOIVENT être assurés par un installateur agréé, conformément à la législation applicable. Les unités DOIVENT être traitées dans des établissements spécialisés de réutilisation, de recyclage et de remise en état. En vous assurant que cet appareil est éliminé correctement, vous contribuez à éviter les conséquences potentiellement néfastes sur l'environnement et la santé. Pour plus d'informations, contactez votre installateur ou les autorités locales. Les piles disposent du symbole suivant:

cela signifie que la batterie NE peut PAS être mélangée avec des déchets ménagers non triés. Si un symbole chimique apparaît sous le symbole, il indique que la pile contient un métal lourd en quantité supérieure à une certaine concentration. Les symboles chimiques possibles sont: Pb: plomb (>0,004%). Les batteries usagées DOIVENT être traitées dans des établissements spécialisés pour réutilisation. En vous assurant que les piles usagées sont correctement mises au rebut, vous contribuez à éviter les conséquences potentiellement néfastes sur l'environnement et la santé.

2.2 Instructions d'utilisation sûre

À AVERTISSEMENT: MATÉRIAU LÉGÈREMENT

INFLAMMABLE Le réfrigérant à l'intérieur de cette unité est légèrement inflammable.

NE PAS insérer les doigts, de tiges ou d'autres objets dans l'entrée ou la sortie d'air. Lorsque le ventilateur tourne à haute vitesse, il peut provoquer des blessures. FTXF20"42E5V1B+ATXF20"42ESV1B Climatiseurs autonomes Daikin 4D526466-14K - 2022.09 WDAIKIN Guide de référence utilisateur

2 | Instructions de sécurité de l'utilisateur

AVERTISSEMENT "= NE PAS modifier, démonter, retirer, remonter ou réparer l'unité soi-même car un démontage ou une installation incorrects peuvent provoquer une électrocution ou un incendie. Contactez votre revendeur. En cas de fuite accidentelle de réfrigérant, assurez-vous qu'il n'y a pas de flammes nues. Le réfrigérant proprement dit est parfaitement sûr, non toxique et modérément inflammable, mais il libèrera des gaz toxiques s'il fuit accidentellement dans un local où de l'air combustible de chauffages à ventilateur, cuisinières au gaz, etc. est présent. Demandez toujours à une personne compétente de confirmer que le point de fuite a été réparé ou corrigé avant de reprendre le fonctionnement.

Utilisez TOUJOURS le dispositif de régulation à distance sans fil ou une autre interface utilisateur (le cas échéant) pour régler la position des volets et des lamelles. Lorsque les volets et lamelles pivotent et que vous les déplacez de force à la main, le mécanisme risque de se casser.

N'exposez JAMAIS les petits enfants, les plantes où les animaux directement au flux d'air.

AVERTISSEMENT Ne placez PAS d'objets sous l'unité intérieure et/ou extérieure qui risquent de se mouiller. Sinon, de la condensation sur l'unité ou les tuyaux de réfrigérant, la saleté du filtre à air ou une obstruction de l'évacuation peuvent entraîner un suintement, et des objets sous l'unité peuvent se salir ou être endommagés. AVERTISSEMENT Ne placez PAS une bombe inflammable près du climatiseur et n'utilisez pas de sprays près de l'unité. Cela risque de provoquer un incendie. Guide de référence utilisateur

2 | Instructions de sécurité de l'utilisateur ÂN AVERTISSEMENT = Le réfrigérant à l'intérieur de cette unité est légèrement inflammable, mais ne fuit PAS normalement. Si du réfrigérant fuit dans la pièce et entre en contact avec la flamme d'un brûleur, d'un chauffage ou d'une cuisinière, il y a un risque d'incendie ou de formation de gaz nocifs. - Eteignez tout dispositif de chauffage à combustible, ventilez la pièce et contactez le revendeur de l'unité. - N'utilisez PAS l'unité tant qu'une personne compétente n'a pas confirmé que la fuite de réfrigérant est colmatée. À AVERTISSEMENT - Ne percez et ne brûlez PAS des pièces du cycle de réfrigérant. - N'utilisez PAS de produit de nettoyage ou de moyens d'accélérer le processus de dégivrage autres que ceux recommandés par le fabricant. - Sachez que le réfrigérant à l'intérieur du système est sans odeur. AVERTISSEMENT L'appareil sera stocké dans une pièce sans sources d'allumage fonctionnant en permanence (exemple: flammes nues, un appareil fonctionnant au gaz ou un chauffage électrique).

DANGER: RISQUE D'ÉLECTROCUTION

Pour nettoyer le climatiseur ou le filtre à air, veillez à interrompre le fonctionnement et à COUPER les alimentations électriques. Sinon, il y a un risque de choc électrique et de blessure.

Après une longue utilisation, vérifiez le support de l'unité et les fixations pour voir s'ils ne sont pas endommagés. En cas de détérioration, l'unité peut tomber et de présenter un risque de blessure. >|, D) D) pb AVERTISSEMENT Faites attention aux échelles lorsque vous travaillez en hauteur. FTXF20"42ESV1B+ATXF20"42E5V18 WDAIKIN Guide de référence utilisateur Climatiseurs autonomes Daikin 9 4D526466-14K - 2022.09

2 | Instructions de sécurité de l'utilisateur

Avant le nettoyage, veillez à arrêter l'opération, coupez le disjoncteur ou tirez le câble d'alimentation. Sinon, il y a un risque de choc électrique et de blessure.

AVERTISSEMENT Désactivée le fonctionnement et COUPEZ l'alimentation si quelque chose d'inhabituel se produit (odeurs de brûlé, etc.). Si l'unité continue de tourner dans ces circonstances, il y a un risque de cassure, d'électrocution ou d'incendie. Contactez votre revendeur.

Cette unité est équipée de mesures de sécurité électriques, comme un détecteur de fuites de réfrigérant. Pour être efficace, l'unité doit être alimentée en électricité à tout moment après l'installation, à l'exception des périodes de service courtes. Guide de référence utilisateur

3 | À propos du système 3 A propos du système

Le réfrigérant à l'intérieur de cette unité est légèrement inflammable.

Cette unité est équipée de mesures de sécurité électriques, comme un détecteur de fuites de réfrigérant. Pour être efficace, l'unité doit être alimentée en électricité à tout moment après l'installation, à l'exception des périodes de service courtes. REMARQUE N'utilisez PAS le système à d'autres fins. Afin d'éviter toute détérioration de la qualité, n'utilisez PAS l'unité pour refroidir des instruments de précision, de l'alimentation, des plantes, des animaux ou des œuvres d'art.

3.1 Unité intérieure

NE PAS insérer les doigts, de tiges ou d'autres objets dans l'entrée ou la sortie d'air. Lorsque le ventilateur tourne à haute vitesse, il peut provoquer des blessures. INFORMATION Le niveau de pression sonore est inférieur à 70 dBA.

AVERTISSEMENT = NE PAS modifier, démonter, retirer, remonter ou réparer l'unité soi-même car un démontage ou une installation incorrects peuvent provoquer une électrocution ou un incendie. Contactez votre revendeur. En cas de fuite accidentelle de réfrigérant, assurez-vous qu'il n'y a pas de flammes nues. Le réfrigérant proprement dit est parfaitement sûr, non toxique et modérément inflammable, mais il libèrera des gaz toxiques s'il fuit accidentellement dans un local où de l'air combustible de chauffages à ventilateur, cuisinières au gaz, etc. est présent. Demandez toujours à une personne compétente de confirmer que le point de fuite a été réparé ou corrigé avant de reprendre le fonctionnement.

INFORMATION Les figures suivantes ne sont que des exemples et peuvent NE PAS correspondre totalement à la configuration de votre système. FTXF20"42E5V1B+ATXF20"42ESV1B Climatiseurs autonomes Daikin 4D526466-14K - 2022.09 WDAIKIN Guide de référence utilisateur

3 | À propos du système Den Entrée d'air Sortie d'air Volet (aube horizontale) Grilles d'aération (aubes verticales) Panneau avant Plaque nominative du modèle Capteur de température ambiante Récepteur de signal Voyant de fonctionnement (vert) Témoin de programmateur (orange) Commutateur ON/OFF de l'unité intérieure Filtre à air Touche MARCHE/ARRÊT Si l'interface utilisateur (par ex. régulation à distance sans fil) est manquante, vous pouvez utiliser la touche ON/OFF de l'unité intérieure pour démarrer/arrêter le fonctionnement. Lorsque l'unité est lancée à l'aide de ce bouton, les réglages suivants sont utilisés: 2r-3m +020 « Mode automatique = Automatique “ Réglage de température = 25°C « Débit d'air = Automatique

3.2 A propos de l'interface utilisateur

Régulation à distance sans fil INFORMATION 1 L'unité intérieure est livrée avec une régulation à distance sans fil comme interface utilisateur. Ce manuel décrit uniquement le fonctionnement avec cette interface utilisateur. Si une autre interface utilisateur est connectée, reportez-vous au manuel d'utilisation de l'interface utilisateur connectée. - Lumière directe du soleil. N'exposez PAS la régulation à distance sans fil aux rayons directs du soleil. “ Poussière. La poussière sur l'émetteur ou le récepteur diminuera la sensibilité. Essuyez la poussière avec un chiffon doux. « Lampes fluorescentes. La communication de signal peut être désactivée si des lampes fluorescentes se trouvent dans la pièce. Dans ce cas, contactez votre installateur. Guide de référence utilisateur

3 | À propos du système - Autres appareils. Si les signaux de la régulation à distance sans fil font fonctionner d'autres appareils, déplacez-les ou contactez votre installateur. - Rideaux. Assurez-vous que les rideaux ou autres objets ne bloquent PAS le signal entre l'unité et la régulation à distance sans fil.

REMARQUE “ Ne laissez PAS tomber la régulation à distance sans fil. “ Ne laissez PAS la régulation à distance sans fil être mouillée.

3.2.1 Composants: Régulation à distance sans fil

m— = us és 7 TEMP. e Em) Es | f L&) | 1; D) | i——5 Cor ) (Caica) CON} —h | PC | aRcsrant | Transmetteur de signal Ecran LCD Touche MARCHE/ARRÊT Bouton de réglage du ventilateur Bouton de réglage de température Bouton de rotation Bouton d'annulation du programmateur Bouton de programmateur ON Bouton de programmateur OFF Bouton de débit d'air de confort Bouton Econo Bouton de sélecteur de mode Bouton de puissance 3x5 #0 000

3.2.2 Statut: LCD de la régulation à distance sans fil

Description Mode automatique = Automatique Mode de fonctionnement = Séchage FTXF20"42E5V1B+ATXF20"42ESV1B Climatiseurs autonomes Daikin 4D526466-14K - 2022.09 WDAIKIN Guide de référence utilisateur

3 | À propos du système Icône Description Mode de fonctionnement = Chauffage Mode de fonctionnement = Rafraîchissement CA Mode de fonctionnement = Ventilateur uniquement + Le fonctionnement de puissance est actif AS Le fonctionnement Econo est actif Le fonctionnement est actif L'unité intérieure reçoit un signal de l'interface utilisateur Réglage de la température actuelle Débit d'air = Automatique Débit d'air = Unité intérieure discrète Débit d'air = Haut Débit d'air = Moyennement haut Débit d'air = Moyen Débit d'air = Moyennement bas Débit d'air = Bas & Le fonctionnement Confort est actif & L'oscillation verticale auto est active Re Programmateur ON actif jee Programmateur OFF actif

3.2.3 Fonctionnement de la régulation à distance sans fil

a Récepteur de signaux infrarouges Guide de référence utilisateur WDAIKIN

FTXF20"42E5SV1B+ATXF20"42ESV1B Climatiseurs autonomes Daikin 4D526466-14K — 2022.09

3 | À propos du système 1 Orientez l'émetteur de signal vers le récepteur des signaux infrarouges de l'unité intérieure (distance maximale de communication de 7 m). Résultat: Lorsque l'unité intérieure reçoit un signal de la régulation à distance sans fil, vous entendez un son: Son Description Bip-bip L'opération démarre. Bip Modifications des réglages. Long bip L'opération s'arrête. FTXF20"42E5V1B+ATXF20"42ESV1B WDAIKIN Climatiseurs autonomes Daikin 4D526466-14K - 2022.09 Guide de référence utilisateur

4 | Avant fonctionnement 4 Avant fonctionnement

4.1 Aperçu: Avant fonctionnement

Ce chapitre décrit ce que vous devez faire avant d'utiliser l'unité. Ordre de montage habituel Avant l'opération se composent généralement des étapes suivantes: =“ Insertion des piles dans la régulation à distance sans fil. -« Fixation de la régulation à distance sans fil au mur. « Mise en marche de l'alimentation électrique.

4.2 Montage du support de la régulation à distance sans fil

a Régulation à distance sans fil bis (non fournies) € Support de la régulation à distance sans fil 1 Choisissez un endroit où les signaux atteignent l'appareil. 2 Fixez le support avec des vis au mur où à un endroit similaire. 3 Accrochez le dispositif de régulation à distance sans fil sur le support.

4.3 Insertion des piles

Les piles dureront environ 1 an. 1 Retirez le couvercle arrière. 2 Insérez les deux piles en même temps. 3 Remontez le couvercle. Guide de référence utilisateur WDAIKIN FTXF20"42E5V1B+ATXF20"42ESV1B 16 Climatiseurs autonomes Daikin 40526466-14K — 2022.09

4 | Avant fonctionnement

4.4 Mise sous tension

1 Allumez le disjoncteur. Résultat: Le volet de l'unité intérieure s'ouvrira et se fermera pour régler la position de référence. FTXF20"42ESV1B+ATXF20"42E5V18 WDAIKIN Guide de référence utilisateur Climatiseurs autonomes Daikin 17

ADS26466-14K — 2022.09

5 | Fonctionnement 5 Fonctionnement INFORMATION L'unité intérieure est livrée avec une régulation à distance sans fil comme interface utilisateur. Ce manuel décrit uniquement le fonctionnement avec cette interface utilisateur. Si une autre interface utilisateur est connectée, reportez-vous au manuel d'utilisation de l'interface utilisateur connectée.

5.1 Plage de fonctionnement

Utilisez le système dans les plages suivantes de température et d'humidité pour garantir un fonctionnement sûr et efficace. Mode de fonctionnement Plage de fonctionnement Refroidissement?) “ Température extérieure: -10748°C BS “ Température intérieure: 18*32°C BS - Humidité intérieure: <80% Chauffage) “ Température extérieure: -15724°C BS “ Température intérieure: 10*30°C BS

Dessiccation “ Température extérieure: -10748°C BS “ Température intérieure: 18*32°C BS - Humidité intérieure: <80% 61 Un dispositif de sécurité peut arrêter le fonctionnement du système si l'unité fonctionne en dehors de sa plage de fonctionnement. De la condensation et des gouttes d'eau peuvent se produire si l'unité fonctionne en dehors de sa plage de fonctionnement.

5.2 Quand utiliser quelle fonctionnalité

Vous pouvez utiliser le tableau suivant pour déterminer les caractéristiques à utiliser: Fonction | Tâches Caractéristiques de base € Modes de fonctionnement |Pour démarrer/arrêter le système et régler la et température température: Chauffer ou refroidir une pièce. Souffler de l'air dans une pièce sans chauffage ni refroidissement. Diminuer l'humidité dans une pièce. En mode Automatique, sélectionnez automatiquement une température et un mode de fonctionnement appropriés. Pour régler le sens du flux d'air (position fixe ou pivotante). Guide de référence utilisateur WDAIKIN FTXF20"42E5V1B+ATXF20"42ESV1B 18 Climatiseurs autonomes Daikin 40526466-14K — 2022.09

5 | Fonctionnement Fonction Tâches Taux de flux d'air Pour régler la quantité d'air soufflé dans la pièce. Pour fonctionner plus silencieusement. Caractéristiques avancées Econo Pour utiliser le système lorsque vous employez également d'autres appareils électriques. Economie d'énergie Pour fournir un flux d'air confortable qui n'entre PAS en contact direct avec les personnes. Confort Pour refroidir où réchauffer rapidement la pièce. Puissant Minuterie ON + Pour allumer ou éteindre automatiquement le système.

5.3 Mode de fonctionnement et point de consigne de température

Quand. Ajustez le mode de fonctionnement du système et réglez la température quand vous souhaitez: = Chauffer ou refroidir une pièce = Souffler de l'air dans une pièce sans chauffage ni refroidissement = Diminuer l'humidité dans une pièce Quoi. Le système fonctionne différemment selon la sélection de l'utilisateur. Réglage Description {A Automatique Le système refroidit ou réchauffe une pièce jusqu'au point de consigne de température. I commute automatiquement entre refroidissement et chauffage si nécessaire. ] Séchage Le système diminue l'humidité dans une pièce. Chauffage Le système chauffe une pièce jusqu'au point de consigne de température # rafraîchissement Le système refroidit une pièce jusqu'au point de consigne de température À Ventilateur Le système ne contrôle que le débit d'air (débit et direction du flux d'air) Le système ne contrôle PAS la température. Info supplémentaire: - Température extérieure. L'effet de refroidissement ou de chauffage du système diminue lorsque la température extérieure est trop élevée où trop basse. - Dégivrage. Pendant le chauffage, du gel peut se produire sur l'unité extérieure et réduire la puissance de chauffage. Dans ce cas, le système passe automatiquement en mode de dégivrage pour enlever le givre. Pendant le dégivrage, l'air chaud n'est PAS soufflé de l'unité intérieure FTXF20"42E5V1B+ATXF20"42ESV1B WDAIKIN Guide de référence utilisateur Climatiseurs autonomes Daikin 19 4D526466-14K - 2022.09

5.3.1 Pour démarrer/arrêter le mode de fonctionnement et régler la température

OM: L'unité est en cours de fonctionnement. fa. Mode automatique = Automatique {]. Mode de fonctionnement = Séchage Mode de fonctionnement = Chauffage %: Mode de fonctionnement = Rafraîchissement 7 h : : %: Mode de fonctionnement = Ventilateur uniquement

08: Affiche la température réglée. 1 Appuyez sur une ou plusieurs fois pour sélectionner le mode de fonctionnement. Résultat: Le mode sera défini dans l'ordre suivant: pin CO 5 — + ONG? 2 Appuyez sur LÔ pour démarrer le fonctionnement. Résultat: ON s'affiche sur l'écran LCD. Résultat: Le voyant de fonctionnement s'allume.

Es) 3 Appuyez sur v où À sur le bouton kw une où plusieurs fois pour abaisser ou monter la température. Remarque: Lorsque vous utilisez le mode de dessiccation ou le mode ventilation uniquement, vous ne pouvez pas régler la température. ON/OFF 4 Appuyez sur LO pour arrêter le fonctionnement. Résultat: ON disparaît de l'écran LCD. Résultat: Le voyant de fonctionnement s'éteint.

5.3.2 Taux de flux d'air

INFORMATION = Lorsque vous utilisez le mode Dessiccation, vous NE pouvez PAS ajuster le débit d'air. = Le débit d'air en mode chauffage diminue pour éviter de générer de l'air froid. Lorsque la température du flux d'air augmente, le fonctionnement se poursuit au débit d'air réglé. Appuyez sur pour choisir:

ar 5 niveaux de débit d'air, de "=" à {al Mode du taux de débit d'air automatique Guide de référence utilisateur WDAIKIN FTXF20"42E5V1B+ATXF20"42E5 V8 Climatiseurs autonomes Daikin 20 40526466-14K — 2022.09

5 | Fonctionnement E] Mode discret de l'unité intérieure. Lorsque le débit d'air est réglé mag oité Lu sur "Æ£", le bruit de l'unité sera réduit. INFORMATION 1 Si l'unité atteint la consigne de température: “ En mode chauffage, le ventilateur s'arrête de fonctionner. “ En mode refroidissement, le ventilateur continue de fonctionner avec le débit d'air actuel. Réglage du débit d'air pour changer le réglage du débit d'air dans l'ordre suivant: LES 1 Appuyezsu

5.3.3 Direction flux d'air

Quand. Ajustez le sens du flux d'air comme désiré. Quoi. Le système oriente le débit d'air différemment en fonction de la sélection de l'utilisateur (position fixe ou pivotante). Il le fait en déplaçant les aubes verticales. Réglage Direction du flux d'air G pivotement auto vertical |Se déplace vers le haut et le bas. Reste dans une position fixe

= Utilisez TOUJOURS une interface utilisateur (par ex. régulation à distance sans fil) pour ajuster l'angle du volet. Lorsque le volet pivote et que vous le déplacez de force à la main, le mécanisme risque de se casser. = Faîtes attention lors du réglage des grilles d'aération. A l'intérieur de la sortie d'air, un ventilateur tourne à grande vitesse. La portée mobile du volet varie selon le mode de fonctionnement. Le volet s'arrête à la position supérieure lorsque le débit d'air passe en position basse pendant la montée et la descente a Plage du volet en mode refroidissement ou dessiccation b_ Plage du volet en mode chauffage € Plage du volet en mode ventilateur uniquement FTXF20"42E5V1B+ATXF20"42ESV1B WDAIKIN Guide de référence utilisateur Climatiseurs autonomes Daikin 21 4D526466-14K - 2022.09

5 | Fonctionnement Réglage du sens du flux d'air 1 Pour utiliser le pivotement auto, appuyez sur Résultat: C3 apparaîtra sur l'écran LCD. Résultat: Le volet (aube horizontale) commencera à pivoter. 2 Pour utiliser la position fixe, appuyez sur position souhaitée. lorsque le volet atteint la Résultat: C3 disparaît de l'écran LCD. Ajustement des grilles d'aération (aubes verticales) 1 Maintenez 1 ou les deux boutons enfoncés et déplacez les grilles d'aération. a Boutons INFORMATION Lorsque l'unité est installée dans un coin d'une pièce, la direction des grilles d'aération doit s'éloigner du mur. L'efficacité diminuera si un mur bloque l'air.

5.3.4 Débit d'air de confort

Cette fonction peut être utilisée en mode chauffage où refroidissement. Elle procurera un vent confortable qui n'entrera PAS en contact direct avec les gens. Le système règle automatiquement la position de débit d'air fixe vers le haut en mode refroidissement et vers le bas en mode chauffage Mode refroidissement Mode chauffage INFORMATION Les flux d'air puissant et confortable NE PEUVENT PAS être utilisé en même temps. La dernière fonction sélectionnée est prioritaire. Si l'oscillation automatique verticale est sélectionnée, le fonctionnement du flux d'air Confort sera annulé Démarrage/arrêt du mode débit d'air de confort COMFORT 1 Appuyez sur CÆ) pour démarrer. Résultat: La position du volet changera, # s'affichera sur l'écran LCD et le taux de débit d'air sera réglé automatiquement. Mode Position du volet … Refroidissement/dessiccation Haut Chauffage Bas Guide de référence utilisateur WDAIKIN FTXF20"42E5V1B+ATXF20"42E5 V8 22 Climatiseurs autonomes Daikin 4D526466-14K — 2022.09

5 | Fonctionnement Remarque: Le fonctionnement confort n'est PAS disponible en mode Ventilateur uniquement. couroRT 2 Appuyez sur CÆ) pour arrêter. Résultat: Le volet retournera dans la position d'avant le mode de débit d'air confort; & disparaît de l'écran LCD.

5.3.5 Fonctionnement en mode puissant

Cette opération maximise rapidement l'effet de refroidissement/chauffage dans n'importe quel mode de fonctionnement. Vous pouvez obtenir la capacité maximale. Mode Taux de flux d'air Refroidissement/Chauffage “ Pour maximiser l'effet de refroidissement/chauffage, la capacité de l'unité extérieure est augmentée. Le débit d'air est réglé au maximum. Les réglages de température et de débit d'air NE PEUVENT PAS être modifiés. Dessiccation Le réglage de la température est abaissé de 2,5°C. Le débit d'air est légèrement augmenté. Uniquement ventilateur Le débit d'air est réglé au maximum. INFORMATION Le mode puissant NE PEUT PAS être utilisé en combinaison avec le fonctionnement Econo et le débit d'air de confort. La dernière fonction sélectionnée est prioritaire. Un fonctionnement puissant n'augmentera PAS la capacité de l'unité s'il fonctionne déjà à sa capacité maximale. Démarrage/arrêt du mode de puissance 1 Appuyez sur pour démarrer. Résultat: W s'affiche sur l'écran LCD. Un mode de puissance dure 20 minutes; après quoi, l'opération revient au mode réglé précédemment. 2 Appuyez sur pour arrêter. Résultat: Ÿ° disparaît de l'écran LCD. Remarque: Le mode Puissant ne peut être réglé que lorsque l'unité est en marche. Si vous appuyez sur BE? ou si vous changez le mode de fonctionnement, le fonctionnement sera annulé; Ÿ disparaîtra de l'écran LCD. FTXF20"42E5V1B+ATXF20"42ESV1B WDAIKIN Guide de référence utilisateur Climatiseurs autonomes Daikin 23 4D526466-14K - 2022.09

5.3.6 Fonctionnement Econo

Il s'agit d'une fonction qui permet un fonctionnement efficace en limitant la consommation d'énergie maximale. Cette fonction est utile dans les cas où il faut veiller à ce qu'un disjoncteur ne se déclenche pas lorsque le produit fonctionne en même temps que d'autres appareils. INFORMATION L = Les modes puissant et Econo NE peuvent PAS être utilisés en même temps. La dernière fonction sélectionnée est prioritaire. = Le fonctionnement Econo réduit la consommation électrique de l'unité extérieure en limitant la vitesse de rotation du compresseur. Si la consommation d'énergie est déjà faible, le mode Econo ne réduira PAS davantage la consommation d'énergie. Courant de fonctionnement et consommation d'énergie Durée Maximum en fonctionnement normal Maximum en fonctionnement Econo Fonctionnement normal Fonctionnement Econo 2oTww> “ Le schéma est fourni à titre indicatif. “ Le courant de fonctionnement maximal et la consommation d'énergie maximale du climatiseur en fonctionnement Econo varient avec l'unité extérieure connectée. Démarrage/arrêt du mode Econo our démarrer. 1 Appuyezsul Résultat: Ÿ s'affiche sur l'écran LCD. 2 Appuyezsul Résultat: Ÿ disparaît de l'écran LCD.

5.3.7 Fonctionnement du temporisateur ARRÊT/MARCHE

Les fonctions de minuterie sont utiles pour allumer et éteindre automatiquement le climatiseur la nuit ou le matin. Vous pouvez également utiliser les minuteries OFF et ON en combinaison. INFORMATION 1 Programmez de nouveau la minuterie au cas où: = Un disjoncteur a éteint l'unité + Ilya eu une panne de courant.

• Après le remplacement des piles dans la régulation à distance sans fil. Guide de référence utilisateur WDAIKIN FTXF20"42E5V1B+ATXF20"42ESV1B 24 Climatiseurs autonomes Daikin 40526466-14K — 2022.09

5 | Fonctionnement Démarrage/arrêt du mode Minuterie ON 1 Appuyezsu pour démarrer. } RO 14 a : La Résultat:# ON s'affiche sur l'écran LCD et le témoin de minuterie s'allume. INFORMATION Chaque fois que est enfoncé, le temps avance d'une heure. La minuterie peut être programmée entre 1 et 12 heures. 2 Appuyez sur pour arrêter. A MHRO " mn 4 : as Résultat: # on disparaît de l'écran LCD et le témoin de minuterie s'éteint. Démarrage/arrêt du mode Minuterie OFF INFORMATION Lorsque vous réglez la minuterie ON/OFF, le réglage de l'heure est mémorisé. La mémoire sera réinitialisée lors du remplacement des piles de la régulation à distance sans fil. Mode de réglage de nuit Lorsque la minuterie d'arrêt est réglée, le climatiseur ajuste automatiquement le réglage de la température (0,5°C en plus en refroidissement, 2,0°C en moins en chauffage) afin d'éviter un refroidissement/réchauffement excessif et d'assurer une température propice au sommeil. Utilisez cette fonction si l'unité fonctionne et que vous souhaitez arrêter le fonctionnement après un certain temps. 1 Appuyez sur pour démarrer. A RO m Lo : Le Résultat: Jof s'affiche sur l'écran LCD et le témoin de minuterie s'allume INFORMATION Chaque fois que est enfoncé, le temps avance d'une heure. La minuterie peut être programmée entre 1 et 9 heures. 2 Appuyez sur pour arrêter. } IHR.© à ue A . L détoi Résultat: off disparaît de l'écran LCD et le témoin de minuterie s'éteint. Combinaison de la minuterie OFF et ON 1 Pour régler les minuteries, voir "Démarrage/arrêt du mode Minuterie OFF" [+ 25] et "Démarrage/arrêt du mode Minuterie ON" [+ 25]. Résultat: OFF et ON s'affichent sur l'écran LCD. 2 Exemple de ce qui est affiché sur l'écran LCD si vous combinez les 2 HR. ol minuteries: L_POFFON FTXF20"42E5V1B+ATXF20"42ESV1B WDAIKIN Guide de référence utilisateur Climatiseurs autonomes Daikin 25 4D526466-14K - 2022.09

6 | Economie d'énergie et fonctionnement optimal 6 Economie d'énergie et fonctionnement optimal INFORMATION 1 = Même si l'unité est ÉTEINTE, elle consomme de l'électricité

• Lorsque l'unité est remise sous tension après une coupure de courant, le mode précédemment sélectionné reprend.

N'exposez JAMAIS les petits enfants, les plantes ou les animaux directement au flux d'air. REMARQUE NE placez PAS d'objets sous l'unité intérieure et/ou extérieure qui pourraient se mouiller. Sinon, la condensation sur l'unité ou sur les conduites de réfrigérant, la saleté sur le filtre à air ou le colmatage de l'évacuation pourraient provoquer un goutte-à-goutte, et les objets sous l'unité pourraient se salir ou s'abimer. AVERTISSEMENT Ne placez PAS une bombe inflammable près du climatiseur et n'utilisez pas de sprays près de l'unité. Cela risque de provoquer un incendie.

N'actionnez PAS le système lors de l'utilisation d'un insecticide à fumigation. Les produits chimiques pourraient s'accumuler dans l'unité et mettre en danger la santé de ceux qui sont hypersensibles aux produits chimiques. B BR, ©) BR Respecter les précautions suivantes pour assurer un fonctionnement correct du système. “ Empêchez l'entrée des rayons directs du soleil dans une pièce pendant l'opération de rafraîchissement en tirant des rideaux ou des stores. Assurez-vous que la zone est bien aérée. Ne bloquez AUCUNE bouche de ventilation. Ventiler régulièrement. L'utilisation prolongée requiert une attention spéciale à la ventilation. Laissez les portes et les fenêtres fermées. Si les portes et les fenêtres restent ouvertes, de l'air s'échappe de la pièce, ce qui réduit l'effet du refroidissement ou du chauffage. Veillez à ne pas trop refroidir ou chauffer. Pour économiser l'énergie, gardez le réglage de température à un niveau modéré. Ne placez JAMAIS des objets près de l'entrée ou de la sortie d'air de l'unité. Cela pourrait réduire l'effet de chauffage/refroidissement où interrompre le fonctionnement. Coupez le disjoncteur lorsque l'unité n'est PAS utilisée pendant de longues périodes de temps. Si le disjoncteur est sur marche, l'unité consomme du courant. Avant de faire redémarrer l'unité, mettre le disjoncteur sur marche 6 heures avant le début de l'utilisation pour garantir un fonctionnement régulier. Guide de référence utilisateur WDAIKIN FTXF20"42E5V1B+ATXF20"42ESV1B 26 Climatiseurs autonomes Daikin 40526466-14K — 2022.09

6 | Economie d'énergie et fonctionnement optimal De la condensation peut se former si l'humidité dépasse 80% ou si la sortie de l'évacuation est bouchée. Réglez correctement la température de la pièce pour obtenir un environnement confortable. Evitez un chauffage ou un refroidissement excessif. À noter qu'il peut falloir un certain temps avant que la température ambiante atteigne la température réglée. Pensez à utiliser les options de réglage de la minuterie. Ajustez le sens du flux d'air pour éviter d'accumuler de l'air frais au sol ou chaud au plafond. (Montée pendant l'opération de refroidissement ou de déshumidification et descente pendant l'opération de chauffage.) Evitez le flux d'air direct sur les occupants de la pièce. Faites fonctionner le système dans la plage de température recommandée (26*28°C pour le refroidissement et 20*24°C pour le chauffage) pour économiser de l'énergie.

FTXF2042ESV1B+ATXF20"42ESV18

Climatiseurs autonomes Daikin 4D526466-14K - 2022.09 WDAIKIN Guide de référence utilisateur

7 | Maintenance et entretien 7 Maintenance et entretien

7.1 Vue d'ensemble: maintenance et entretien

L'installateur doit procéder à une maintenance annuelle. A propos du réfrigérant Ce produit contient des gaz à effet de serre fluorés. NE laissez PAS les gaz s'échapper dans l'atmosphère. Type de réfrigérant: R32 Potentiel de réchauffement global (GWP): 675 REMARQUE L'entretien DOIT être effectué par un installateur agréé ou un agent technique. Nous recommandons d'effectuer l'entretien au moins une fois par an. Cependant, la législation en vigueur pourrait exiger des intervalles d'entretien plus rapprochés. AVERTISSEMENT “ Le réfrigérant à l'intérieur de cette unité est légèrement inflammable, mais ne fuit PAS normalement. Si du réfrigérant fuit dans la pièce et entre en contact avec la flamme d'un brûleur, d'un chauffage ou d'une cuisinière, il y a un risque d'incendie ou de formation de gaz nocifs.

• Eteignez tout dispositif de chauffage à combustible, ventilez la pièce et contactez le revendeur de l'unité. = N'utilisez PAS l'unité tant qu'une personne compétente n'a pas confirmé que la fuite de réfrigérant est colmatée. AVERTISSEMENT = Ne percez et ne brûlez PAS des pièces du cycle de réfrigérant. = N'utilisez PAS de produit de nettoyage ou de moyens d'accélérer le processus de dégivrage autres que ceux recommandés par le fabricant. = Sachez que le réfrigérant à l'intérieur du système est sans odeur. AVERTISSEMENT L'appareil sera stocké dans une pièce sans sources d'allumage fonctionnant en permanence (exemple: flammes nues, un appareil fonctionnant au gaz ou un chauffage électrique).

DANGER: RISQUE D'ÉLECTROCUTION

Pour nettoyer le climatiseur ou le filtre à air, veillez à interrompre le fonctionnement et à COUPER les alimentations électriques. Sinon, il y a un risque de choc électrique et de blessure. AVERTISSEMENT Pour prévenir les chocs électriques ou le feu: “NE rincez PAS l'unité. = N'utilisez PAS l'unité avec des mains mouillées. = Ne placez PAS d'objets contenant de l'eau sur l'appareil. Guide de référence utilisateur WDAIKIN FTXF20"42E5V1B+ATXF20"42ESV1B Climatiseurs autonomes Daikin 28 40526466-14K — 2022.09

7 | Maintenance et entretien

Après une longue utilisation, vérifiez le support de l'unité et les fixations pour voir s'ils ne sont pas endommagés. En cas de détérioration, l'unité peut tomber et de présenter un risque de blessure.

Ne touchez PAS aux ailettes de l'échangeur de chaleur. Ces ailettes sont tranchantes et peuvent entraîner des coupures. AVERTISSEMENT Faites attention aux échelles lorsque vous travaillez en hauteur. REMARQUE La législation applicable sur les gaz fluorés à effet de serre exige que la charge de réfrigérant de l'unité soit indiquée à la fois selon son poids et son équivalent en CO. Formule pour calculer la quantité de tonnes d'équivalent de CO: la valeur GWP du réfrigérant x la charge de réfrigérant totale [en kg] / 1000 oO! OR) BR) BR REMARQUE Utilisez uniquement des pièces de rechange Daikin. de l'unité intérieure et de la régulation à distance sans fil

DANGER: RISQUE D'ÉLECTROCUTION

Avant le nettoyage, veillez à arrêter l'opération, coupez le disjoncteur ou tirez le câble d'alimentation. Sinon, il y a un risque de choc électrique et de blessure.

REMARQUE = N'utilisez PAS d'essence, de benzène, de diluant, de poudre à récurer, ni d'insecticide liquide. Conséquence possible: Décoloration et déformation. N'utilisez PAS d'eau ou d'air à 40°C ou plus. Conséquence possible: Décoloration et déformation. N'utilisez PAS de produits de polissage. N'utilisez PAS de brosse à récurer. Conséquence possible: La finition de surface pourrait s'écailler. En tant qu'utilisateur final, vous ne pouvez JAMAIS nettoyer vous-même les parties intérieures de l'unité; ce travail doit être effectué par un technicien qualifié. Contactez votre revendeur. 1 Nettoyez à l'aide d'un chiffon doux. Si des taches sont difficiles à enlever, utilisez de l'eau ou un détergent neutre. FTXF20"42E5V1B+ATXF20"42ESV1B Climatiseurs autonomes Daikin 4D526466-14K - 2022.09 WDAIKIN Guide de référence utilisateur

7 | Maintenance et entretien

7.3 Nettoyage du panneau avant

È=—7 1 Nettoyez le panneau avant à l'aide d'un chiffon doux. Si des taches sont difficiles à enlever, utilisez de l'eau ou un détergent neutre.

7.4 A propos des filtres à air

Le fonctionnement de l'unité avec des filtres encrassés signifie que le filtre: = NE PEUT PAS désodoriser l'air, = NE PEUT PAS assainir l'air, “ Mauvais chauffage/refroidissement, “ Cause des odeurs.

7.5 Pour ouvrir le panneau avant

1 Tenez le panneau avant par les pattes des deux côtés et ouvrez-le.

7.6 Nettoyage des filtres à air

1 Poussez la languette au centre de chaque filtre à air, puis tirez-la vers le bas. 2 Extraction des filtres à air. 3 Lavez les filtres à air avec de l'eau ou nettoyez-les avec un aspirateur. Guide de référence utilisateur WDAIKIN FTXF20"42ESV1B+ATXF20"42E5V18 Climatiseurs autonomes Daikin 30 40526466-14K — 2022.09

7 | Maintenance et entretien 4 Trempez dans de l'eau tiède pendant environ 10 à 15 minutes. 5 Remettez tous les filtres dans leur position d'origine. INFORMATION = Si la poussière ne s'enlève PAS facilement, lavez-les avec un détergent neutre dilué dans de l'eau tiède. Séchez les filtres à air à l'ombre “ Ilest recommandé de nettoyer les filtres à air toutes les 2 semaines.

7.7 Pour fermer le panneau avant

1 Placez les filtres comme ils étaient. 2 Appuyez délicatement sur le panneau avant sur les deux côtés et au centre jusqu'à ce qu'il s'enclenche.

7.8 Tenez compte des éléments suivants avant une longue période

d'inutilisation Actionnez l'unité en mode ventilation uniquement pendant plusieurs heures pour sécher l'intérieur de l'unité. 1 Appuyez sur et sélectionnez le mode ventilateur uniquement. Appuyez sur pour démarrer le fonctionnement.

3 Après l'arrêt du fonctionnement, coupez le disjoncteur. 4 Nettoyez les filtres à air et replacez-les dans leur position d'origine. 5 Retirez les piles de la régulation à distance sans fil. FTXF2042E5V1B+ATXF20"42E5V18 WDAIKIN Guide de référence utilisateur Climatiseurs autonomes Daikin 31 4D526466-14K - 2022.09

7 | Maintenance et entretien e INFORMATION 1 Il est recommandé de faire effectuer l'entretien périodique par un spécialiste. Pour l'entretien spécialisé, contactez votre revendeur. Les frais de maintenance sont à la charge du client. Dans certaines conditions de fonctionnement, l'intérieur de l'unité peut se salir après plusieurs saisons d'utilisation. Il en résultera un mauvais rendement. Guide de référence utilisateur WDAIKIN FTXF20"42ESV1B+ATXF20"42E5V18 32 Climatiseurs autonomes Daikin 40526466-14K — 2022.09

8 | Dépannage 8 Dépannage Si un des dysfonctionnements suivants se produit, prenez les mesures ci-dessous et contactez le fournisseur. AVERTISSEMENT Désactivée le fonctionnement et COUPEZ l'alimentation si quelque chose d'inhabituel se produit (odeurs de brûlé, etc.). Si l'unité continue de tourner dans ces circonstances, il y a un risque de cassure, d'électrocution ou d'incendie. Contactez votre revendeur. Le système DOIT être réparé par un technicien qualifié. Dysfonctionnement Mesure Si un dispositif de sécurité, comme un fusible, Mettez l'interrupteur principal un disjoncteur ou un disjoncteur différentiel se |sur arrêt. déclenche fréquemment ou si l'interrupteur marche/arrêt NE fonctionne PAS correctement. De l'eau fuit de l'unité. Arrêtez le fonctionnement. bien. L'interrupteur de marche NE fonctionne PAS Coupez l'alimentation électrique. Si l'affichage de l'interface utilisateur indique le |Avertissez votre installateur et numéro de l'unité, le témoin clignote et le code |donnez-lui le code de de dysfonctionnement apparaît. dysfonctionnement. Si le système ne fonctionne PAS correctement, sauf dans les cas susmentionnés, et qu'aucun des dysfonctionnement ci-dessus n'est apparent, inspectez le système conformément aux procédures suivantes. Dysfonctionnement Mesure Si le système ne fonctionne PAS du tout. Vérifiez s'il y a une panne de courant. Attendez jusqu'à ce que le courant soit rétabli. Si la panne a lieu pendant le fonctionnement, le système redémarrera automatiquement dès le rétablissement de l'alimentation. Vérifiez qu'aucun fusible n'a fondu et qu'aucun disjoncteur ne s'est déclenché. Changez le fusible ou réinitialisez le disjoncteur si nécessaire. Vérifiez les piles de l'interface utilisateur. Le système s'arrête soudainement de fonctionner. Vérifier que les entrées et les sorties d'air des unités intérieures et extérieures ne soient PAS obstruées. Retirez les obstacles et assurez-vous que l'air circule librement. Le climatiseur peut s'arrêter de fonctionner après des fluctuations soudaines de tension importantes pour protéger le système. Il reprend automatiquement le fonctionnement après environ 3 minutes. FTXF20"42E5V1B+ATXF20"42ESV1B Climatiseurs autonomes Daikin 4D526466-14K - 2022.09 WDAIKIN Guide de référence utilisateur

8 | Dépannage Dysfonctionnement Mesure Le système fonctionne, mais le refroidissement où le chauffage est insuffisant. =“ Vérifiez le réglage du débit d'air. Voir "5.3.2 Taux de flux d'air" [» 20]. = Vérifiez le réglage de la température. Voir "5.3.1 Pour démarrer/arrêter le mode de fonctionnement et régler la température" [» 20]. Vérifiez si le réglage de la direction du flux d'air est approprié. Voir "5.3.3 Direction flux d'air" [b 21]. Vérifier que les entrées et les sorties d'air des unités intérieures et extérieures ne soient PAS obstruées. Retirez les obstacles et assurez-vous que l'air circule librement. Le système fonctionne, mais le refroidissement où le chauffage est insuffisant (l'air n'est PAS soufflé de l'unité). - Le climatiseur peut monter en température pour chauffer. Attendez entre 1 et 4 minutes. = L'unité peut être en mode de dégivrage. Le système fonctionne mais le refroidissement ou le chauffage est insuffisant (l'air est soufflé de l'unité). =“ Vérifiez si les filtres à air sont bouchés. Nettoyez les filtres à air. Reportez-vous à "7 Maintenance et entretien" [b 28]. Vérifiez si des portes ou des fenêtres sont ouvertes. Fermez-les pour empêcher le vent de pénétrer. Vérifiez si l'unité fonctionne en mode Econo. Voir "5.3.6 Fonctionnement Econo" [+ 24]. Vérifiez s'il y a des meubles directement sous ou à côté de l'unité intérieure. Déplacez le mobilier. Une anomalie se produit pendant le fonctionnement. Le climatiseur peut présenter un dysfonctionnement en raison de la lumière ou des ondes radio. Mettez le disjoncteur sur OFF puis sur ON. L'appareil ne reçoit PAS de signaux de l'interface utilisateur. =“ Vérifiez les piles de l'interface utilisateur. = Vérifiez si l'émetteur n'est PAS exposé directement aux rayons du soleil. =“ Vérifiez s'il y a des lampes fluorescentes de type démarreur électronique dans la pièce. Contactez votre revendeur. L'écran de l'interface utilisateur est vide. Remplacez les piles de l'interface utilisateur. Un code d'erreur est affiché sur l'interface utilisateur. Consultez votre revendeur le plus proche. Se reporter au "8.2 Résolution des problèmes sur la base des codes d'erreur" [+ 36] pour une liste détaillée des codes d'erreur. D'autres appareils électriques commencent à fonctionner. Si les signaux de l'interface utilisateur font fonctionner d'autres appareils électriques, éloignez les autres appareils et contactez votre revendeur. Guide de référence utilisateur

S'il est impossible de remédier au problème soi-même après avoir vérifié tous les éléments ci-dessus, contactez votre installateur et communiquez-lui les symptômes, le nom complet du modèle de l'unité (avec le numéro de fabrication si possible) et la date d'installation (éventuellement reprise sur la carte de garantie). Symptômes ne constituant pas des dysfonctionnements du système Symptôme: Symptôme: Symptôme: Symptôme: Symptôme: Symptôme: Symptôme: Les symptômes suivants ne sont pas des dysfonctionnements du système: On entend un bruit comme si l'eau coulait = Ce bruit est causé par le fluide frigorigène qui circule dans l'unité. = Ce bruit peut se produire lorsque l'eau s'écoule de l'unité pendant le refroidissement ou la dessiccation. Un bruit de souffle est entendu Ce bruit est généré lorsque la direction du flux de fluide frigorigène change (par ex. lors du passage du refroidissement au chauffage). Un bruit de tic-tac est entendu Ce son est généré lorsque l'unité se dilate légèrement où se contracte avec les changements de température. Un sifflement est entendu Ce bruit est généré par le fluide frigorigène qui s'écoule pendant le dégivrage. Un déclic pendant le fonctionnement ou le temps d'inactivité est entendu Ce bruit est généré lorsque les vannes de régulation du fluide frigorigène ou les pièces électriques fonctionnent. On entend un bruit de claquement Ce bruit est généré lorsqu'une unité extérieure aspire l'air de la pièce (par ex. ventilateur d'extraction, hotte aspirante) alors que les portes et fenêtres de la pièce sont fermées. Ouvrez les portes ou les fenêtres ou éteignez l'unité. Une fumée blanche sort d'une unité (unité intérieure) - Lorsque l'humidité est élevée pendant le fonctionnement en rafraîchissement (dans les endroits huileux et poussiéreux). Si l'intérieur d'une unité intérieure est extrêmement contaminé, la répartition de la température à l'intérieur d'une pièce est irrégulière. Il est nécessaire de nettoyer l'intérieur de l'unité intérieure. Demander au fournisseur des détails sur le nettoyage de l'unité. Cette opération doit être exécutée par un technicien qualifié. - Lorsque le climatiseur passe en mode chauffage après une opération de dégivrage. L'humidité provoquée par le dégivrage s'évapore.

FTXF2042ESV1B+ATXF20"42ESV18

Climatiseurs autonomes Daikin 4D526466-14K - 2022.09 WDAIKIN Guide de référence utilisateur

8.1.8 Symptôme: Les unités peuvent dégager une odeur

L'unité peut absorber l'odeur des pièces, des meubles, des cigarettes, etc. puis cette odeur est rejetée.

8.1.9 Symptôme: Le ventilateur extérieur tourne alors que le climatiseur est à l'arrêt

« Après que le fonctionnement se soit arrêté. Le ventilateur extérieur continue à tourner pendant encore 30 secondes pour protéger le système. “ Pendant que le climatiseur est à l'arrêt. Lorsque la température extérieure est très élevée, le ventilateur extérieur commence à tourner pour protéger le système.

8.2 Résolution des problèmes sur la base des codes d'erreur

Diagnostic erroné dû à la régulation à distance sans fil Si l'unité rencontre un problème, vous pouvez identifier la panne en vérifiant le code d'erreur par la régulation à distance sans fil. Il est important de comprendre le problème et de prendre des mesures correctives avant de réinitialiser le code d'erreur. Cette opération est réservée à un installateur agréé ou à votre revendeur local. INFORMATION Reportez-vous au manuel d'entretien de: " La liste complète des codes d'erreur = Une directive de dépannage plus détaillée pour chaque erreur Pour vérifier le code d'erreur au moyen de la régulation à distance sans fil 1 Pointez la régulation à distance sans fil vers l'unité et appuyez sur Cac )encE) pendant environ 5 secondes. Résultat: O2 clignote dans la section d'affichage de réglage de la température. 2 Pointez la régulation à distance sans fil vers l'unité et appuyez plusieurs fois usqu'à ce qu'un bip continu se fasse entendre. Résultat: Le code est maintenant affiché à l'écran. INFORMATION = Un bip court et 2 bips consécutifs indiquent les codes non correspondants.

• Pour annuler l'affichage du code, maintenez enfoncée pendant 5 secondes. Le code disparaîtra également de l'affichage si vous n'appuyez PAS sur le bouton dans la minute. Système Code d'erreur |Description 88 Normal uo Manque de réfrigérant ue Détection de surtension us Erreur de transmission du signal (entre l'unité intérieure et extérieure) Guide de référence utilisateur WDAIKIN FTXF20"42E5V1B+ATXF20"42E5 V8 36 Climatiseurs autonomes Daikin 4D526466-14K — 2022.09

8 | Dépannage Code d'erreur |Description UR Défaut de combinaison unité intérieure/extérieure Unité intérieure Code d'erreur |Description CE Anomalie PCB unité intérieure LES Protection antigel ou commande haute pression #6 Anomalie du moteur du ventilateur (moteur CC) EC] Anomalie de la thermistance de l'échangeur thermique intérieur 9 Anomalie de la thermistance de température ambiante Unité extérieure Code d'erreur [Description ER Anomalie de la vanne 4 voies Et Anomalie PCB de l'unité extérieure Es Activation de surcharge (surcharge du compresseur) €6 Blocage du compresseur en Verrouillage du ventilateur DC €8 Surintensité de puissance d'entrée LE] Régulation de la température du tuyau de refoulement F6 Régulation haute pression (en mode refroidissement) C4 Anomalie du capteur du système du compresseur #6 Anomalie du capteur de position #B Anomalie du capteur de tension continue / courant continu #9 Anomalie de la thermistance de température extérieure U3 Anomalie de la thermistance du tuyau de refoulement 3 Anomalie de la thermistance de l'échangeur thermique extérieur 3 Défaut thermique des pièces électriques 4 Augmentation de température des ailettes de rayonnement ts Surintensité instantanée de l'onduleur (DC) Py Anomalie de la thermistance à ailettes de radiation F8 Erreur de température interne du compresseur FTXF20"42E5V1B+ATXF20"42ESV1B Climatiseurs autonomes Daikin 4D526466-14K - 2022.09 WDAIKIN Guide de référence utilisateur

9 | Mise au rebut 9 Mise au rebut REMARQUE NE tentez PAS de démonter le système: le démontage du système et le traitement du réfrigérant, de l'huile et des autres pièces DOIVENT être être conformes à la législation en vigueur. Les unités DOIVENT être traitées dans des établissements spécialisés de réutilisation, de recyclage et de remise en état. Guide de référence utilisateur WDAIKIN FTXF20"42E5V1B+ATXF20"42ESV1B 38 Climatiseurs autonomes Daikin 40526466-14K — 2022.09

10 | Glossaire 10 Glossaire ECS = eau chaude sanitaire Eau chaude utilisée, dans quelque type de bâtiment que ce soit, à des fins sanitaires. Distributeur Distributeur commercial du produit. Installateur agréé Personne techniquement qualifiée pour installer le produit. Utilisateur Personne qui est le propriétaire du produit et/ou utilise le produit. Législation en vigueur Toutes les directives, lois, normes et/ou codes internationaux, européens, nationaux et locales qui concernent et s'applique à un certain produit ou application. Société d'entretien Société qualifiée qui peut effectuer ou coordonner l'entretien requis sur le produit. Manuel d'installation Manuel d'instructions spécifié pour un certain produit ou application, expliquant comment l'installer, le configurer et l'entretenir. Mode d'emploi Manuel d'instructions spécifié pour un certain produit ou application, expliquant comment l'utiliser. Accessoires Les étiquettes, les manuels, les fiches d'information et les équipements qui sont livrés avec le produit et qui doivent être installés conformément aux instructions de la documentation d'accompagnement. Equipement en option Les équipements fabriqués ou approuvés par Daikin qui peuvent être combinés avec le produit conformément aux instructions de la documentation d'accompagnement. Équipement non fourni Les équipements NON fabriqués par Daikin qui peuvent être combinés avec le produit conformément aux instructions de la documentation d'accompagnement.
