MODE D'EMPLOI

RS 5C4L0A-47 ROSIERES

( N'utilisez le lave-vaisselle qu'après avoir lu attentivement ces instructions. Nous vous conseillons vivement de toujours conserver cette notice à portée de main et en bon état pour un éventuel futur propriétaire.

Veuillez vous assurer

électroménager est livré avec cette notice d'instructions, le certificat de garantie, l'adresse du centre d'assistance et l'étiquette-énergie. Chaque produit est identifié par un code unique à 16 chiffres, également appelé « numéro de série », imprimé sur le certificat de garantie ou sur la plaque signalétique que vous trouverez à l'intérieur de la porte, sur le côté droit supérieur. Ce code est une sorte de carte d'identité personnelle du produit dont vous aurez besoin pour enregistrer le produit ou si vous avez besoin de contacter le centre d'assistance technique.

5 1 ! | J EE. 6. INFORMATIONS POUR LES LABORATOIRES D'ESSAIS

7. REMPLISSAGE DU DÉTERGENT

8. TYPES DE DÉTERGENTS

9. REMPLISSAGE DU PRODUIT DE RINÇAGE

10.NETTOYAGE DES FILTRES

11.CONSEILS PRATIQUES 12.ENTRETIEN ET NETTOYAGE

13.DESCRIPTION DU PANNEAU DE COMMANDE

14.DONNÉES TECHNIQUES

epour le marché UE L'appareil ne peut être utilisé par des enfants âgés de 8 ans ou plus et par des personnes à capacités physiques, sensorielles ou mentales réduites, sans expérience ou connaissances du produit, que s'ils sont sous une surveillance appropriée ou bien s'ils ont reçu des instructions

sur le fonctionnement de l'appareil, en toute sécurité et en ayant conscience des

epour les marchés hors UE Cet appareil n'est pas prévu pour être utilisé par des personnes

(y compris des enfants) à capacités physiques, sensorielles ou mentales réduites, ou bien manquant d'expérience et de connaissances, à moins d'être sous une surveillance appropriée ou bien d’avoir reçu des instructions sur l’utilisation de l'appareil par une personne responsable de leur sécurité.

eLes enfants doivent être surveillés pour être sûr qu'ils ne jouent pas avec l'appareil.

eLes enfants de moins de 3 ans doivent être tenus à l'écart ou bien être sous surveillance de manière continue.

eLa porte ne doit pas rester en position ouverte à l'horizontale car cela pourrait occasionner des accidents (par ex. trébucher).

ePour plus d'informations sur le produit ou pour consulter sa fiche technique, se reporter au site web du fabricant.

e Pour connaître le nombre maximal de couverts, consultez la plaque signalétique correspondante apposée sur le produit.

Branchements électriques et consignes de sécurité

eLes détails techniques (tension d'alimentation et courant) sont

électrique est raccordé à la terre, qu'il respecte toutes les lois applicables et que la prise est compatible avec la fiche de l'appareil.

Le fabricant décline toute responsabilité pour des blessures ou des dégâts matériels imputables

à un mauvais raccordement de la ligne de terre.

eS'assurer que le lave-vaisselle n'écrase pas les câbles d'alimentation.

eL'utilisation d'adaptateurs, de prises multiples et/ou de rallonges est déconseillée.

à un circuit qui est allumé et éteint régulièrement.

e Avant de nettoyer ou d'effectuer l'entretien du lave-vaisselle, débrancher l'appareil et fermer le robinet d'arrivée d’eau.

eLe lave-vaisselle est conçu pour laver des ustensiles de cuisine normaux. Les objets contaminés par de l'essence, de la peinture, des traces d'acier ou de fer, des produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés au lave-vaisselle.

eSil y a un dispositif d'adoucissement de l'eau dans l'habitation, il n'est pas nécessaire d'ajouter du sel dans l'adoucisseur monté dans le lave-vaisselle.

eEn cas de panne ou de mauvais fonctionnement de l'appareil, l'éteindre, fermer le robinet d'arrivée d'eau et ne pas toucher à l'appareil. Les travaux de réparation ne doivent être effectués que par le Centre d'assistance technique et seules des pièces détachées originales doivent être montées.

Le non-respect de ces instructions peut compromettre la sécurité de l'appareil.

eS'il s'avère nécessaire de déplacer la machine après avoir enlevé l'emballage, ne pas essayer de la soulever par le bas de la porte. Ouvrir légèrement la porte et soulever l'appareil en tenant le dessus.

En apposant un marquage C € sur ce produit, nous confirmons, sous notre responsabilité, que ce produit est totalement conforme

à toutes les normes européennes relatives à la sécurité, à la santé et à l’environnement.

e Respecter les instructions fournies avec le produit.

(modèles encastrables et semi-encastrables uniquement) Ne branchez pas le lave- vaisselle à l’alimentation secteur tant que toutes les opérations d'installation n’ont pas été effectuées conformément aux «CONSIGNES TECHNIQUES D’'INSTALLATION» fournies avec le produit.

(modèles encastrables et semi-encastrables uniquement)

Ne branchez pas le lave- vaisselle à l'alimentation secteur tant que le panneau avant n'a pas été entièrement installé.

Dans le cas contraire, cela poserait un risque électrique.

(modèles en pose libre uniquement).

S'il est nécessaire de retirer le plan de travail et le contrepoids pour installer le lave-vaisselle dans un compartiment de cuisine modulaire, lisez attentivement le document d'installation inséré dans le lave-vaisselle.

AN ATTENTION Avant d’être mis en marche pour la première fois, assurez-vous à l’aide des pieds réglables que le produit est installé à l'horizontale. Vérifier la

position horizontale à l’aide d’un niveau à bulle.

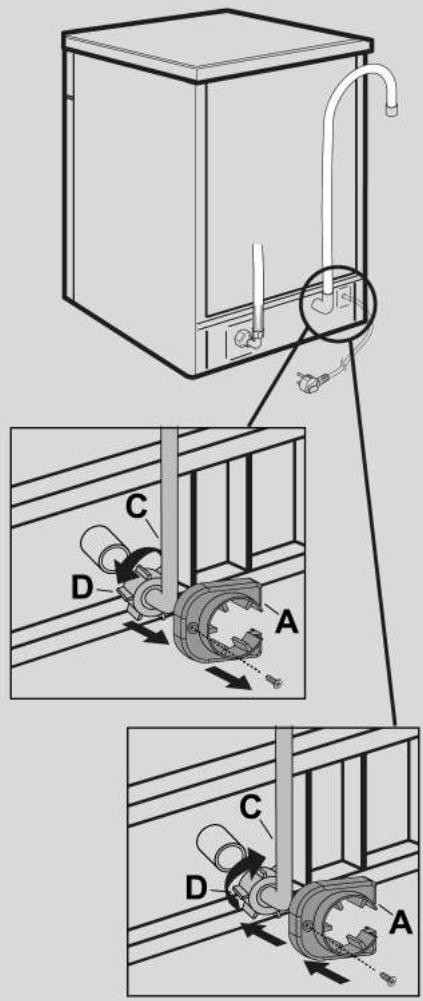

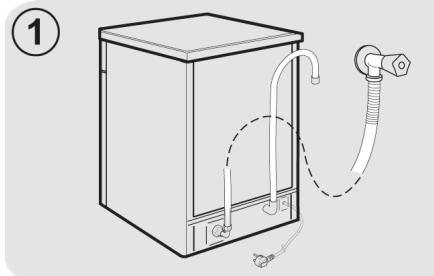

Remplacement du d'arrivée d'eau.

Farrivée d'eau exclusivement avec le tuyau fourni. Ne pas réutiliser les anciens tuyaux.

eRetirez le dispositif anti-retrait

(A) en dévissant la vis de fixation (B).

eRetirez le tuyau d'arrivée (C) en dévissant l’écrou (D).

eRaccordez le nouveau tuyau d'arrivée en vissant l’écrou.

@1l est nécessaire de prévoir un robinet en amont du tube de chargement pour isoler la machine du système hydraulique, quand celle-ci ne fonctionne pas (fig.1B).

@ Le lave vaisselle est doté d'un tuyau pour la prise d'eau avec un embout fileté 3/4"

© Si la machine est branchée à des tuyauteries neuves, ou qui n'ont pas étéutilisées pendant une longue période, faire couler l'eau pendant quelques minutes avant de brancher le tuyau d'alimentation. On évitera ainsi la formation de dépôts de sable ou de rouille qui pourraient boucher le filtre d'entrée de l'eau.

à la rupture des tuyaux en caoutchouc et en particulier du tuyau d'arrivée d'eau.

Mode de fonctionnement

Un puisard situé à la base de l'appareil recueille les éventuelles fuites d'eau et fait fonctionner un capteur qui déclenche une vanne placée sous le robinet d'eau et bloque l'eau, même si le robinet est entièrement ouvert.

Si le boîtier "A" contenant les parties

électriques est endommagé, débranchez immédiatement la fiche de la prise de courant. Pour garantir un fonctionnement parfait du système de sécurité, le tuyau avec le boîtier "A" doit être raccordé au robinet comme cela est montré sur lafigure.

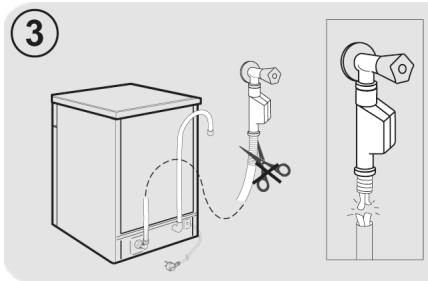

Il ne faut pas couper le tuyau d'arrivée d'eau car il contient des parties sous tension.

Si le tuyau n'est pas suffisamment long pour un raccordement correct, il faut le remplacer par un tuyau plus long.

Vous pouvez obtenir ce tuyau en vous adressant au centre d'assistance technique.

© AQUASTOP H un dispositif situé dans le tube d'alimentation qui interrompt le débit d’eau si le tube s'abîme. Dans ce cas-là, une marque rouge apparaîtra dans la fenêtre et il faudra remplacer le tube.

Pour dévisser l'écrou, appuyez sur le dispositif de verrouillage unidirectionnel

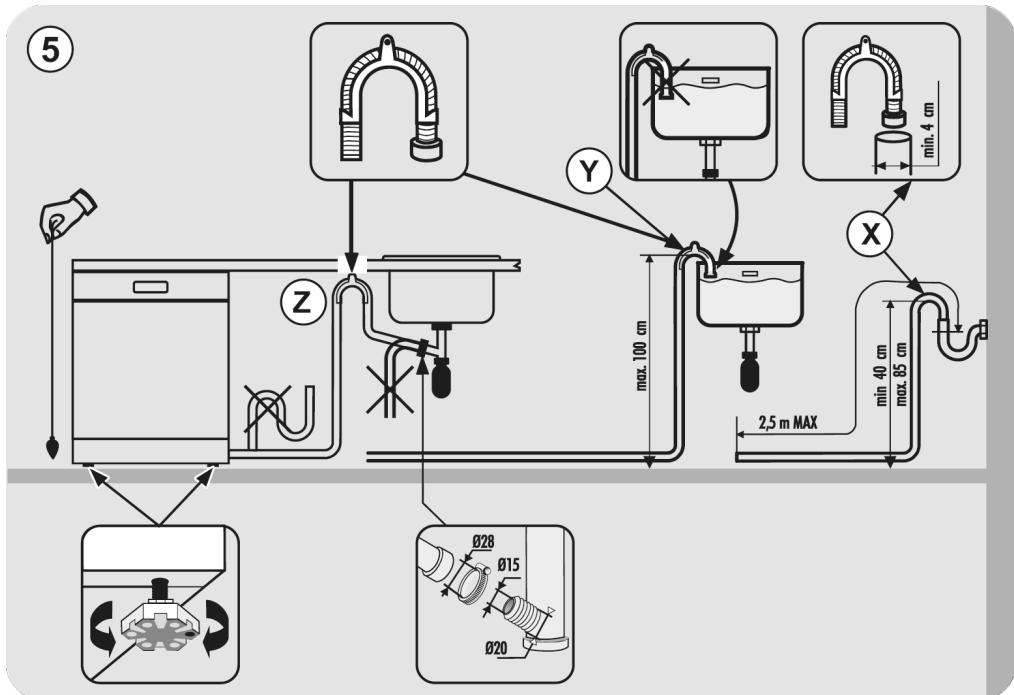

@Le tuyau de vidange fixe doit avoir au moins un diamètre intérieur de 4 cm et doit être placé à une hauteur minimum de

© Pour éviter les odeurs, nous recommandons de prévoir un siphon f(fig.5X). Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,5 mètres en le maintenant cependant à une hauteur maximum de 85 cm du sol. Cette rallonge de tube est disponible auprès du service après-vente.

@Pendant l'installation de la machine,

contrôler que les tubes de remplissage et de vidange ne sont pas pliés.

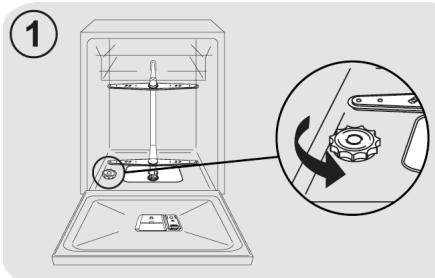

Ad El @Sur le fond de la machine se trouve le bac à sel pour la régénération de

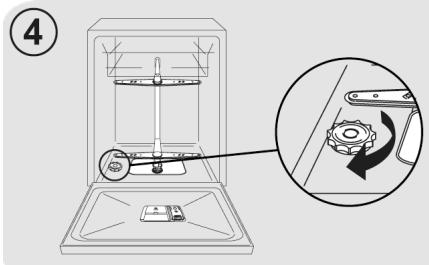

l'adoucisseur d'eau. © Après cette opération nettoyer le filetage en enlevant les résidus de sel; revisser le bouchon.

@lIl est important de n'utiliser que le sel spécifiquement prévu pour les lavevaisselle.

Autres types de sel contenant de sensibles percentages de substances insolubles qui pourraient avec le temps rendre inèfficace le système de l'adoucisseur.

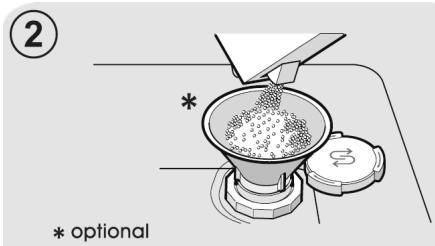

© Pour introduire le sel, dévisser le bouchon du bac.

Après avoir chargé le sel, vous DEVEZ lancer un cycle de lavage complet ou le programme PRE-LAVAGE/TREMPAGE/

© Pour une utilisation optimale de l'appareil, le réservoir à sel, dont la capacité varie de 1kg, doit être rempli de temps en

ne. temps en fonction du réglage opéré sur

@Pendant l'opération de remplissage un l'adbucieeur d'eau g'age op

peu d'eau débordera: continuez à verser le sel jusqu'à ce que le réservoir soit plein

(mélanger à l'aide d'une cuillère). Ce n'est qu'au cours de la phase d'installation de la machine à laver la vaisselle qu'il faudra, après avoir

@ rempli complètement le bac à sel,

ajouter de l'eau jusqu'à ce qu'elle déborde du bac.

Les plats mesurant plus de 20 cm de diamètre ne peuvent plus être placés dans le panier supérieur et il est impossible d'utiliser les supports mobiles quand le panier est dans la position supérieure.

Type “B": (MODÈLES AVEC EASY CLICK SEULEMENT)

Double support dédié (gauche et droite) appliqué sur le panier supérieur, séparé des porte-gobelets, conçu avec une surface en caoutchouc pour protéger les points de contact.

En outre, deux tapis de protection en caoutchouc sont placés dans l'espace où les verres sont en contact avec le panier, pour un maximum de protection.

Utilisation du panier inférieur

@Le panier inférieur contient des casseroles, des poêles, des soupières, des saladiers, des couvercles, des plats de service, des assiettes et des assiettes creuses.

@Les couverts doivent être placés avec le manche vers le bas, dans le panier en plastique spécial positionné dans le panier inférieur (fig.10-11) en veillant à ce que les couverts n'empêchent pas la rotation du bras de lavage ou l'ouverture du compartiment de produit pour lave- vaisselle.

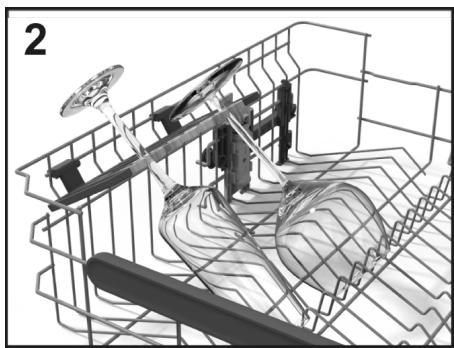

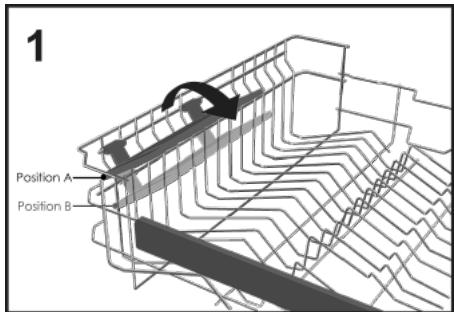

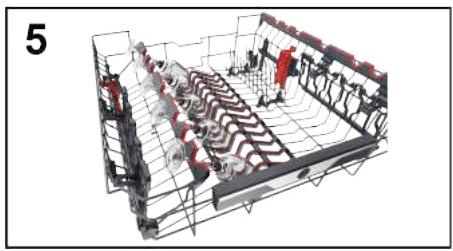

(uniquement sur certains modèles)

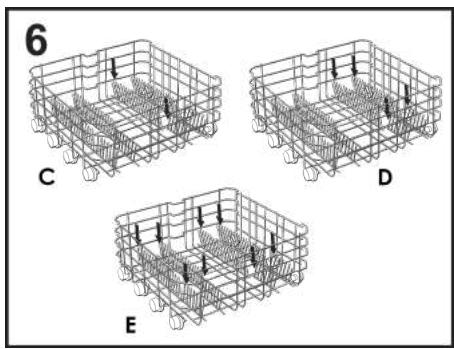

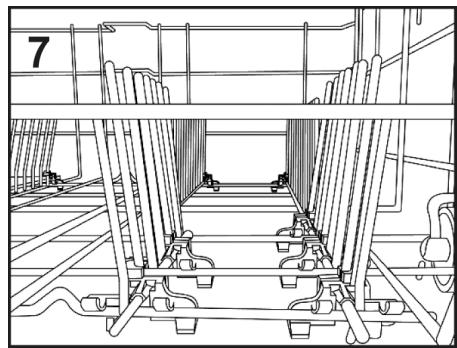

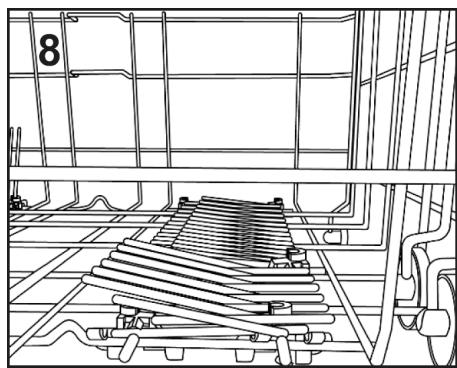

Dans le panier inférieur (fig.6), il peut y avoir quelques rayons réglables (C-D-E selon le modèle) utiles pour garantir une stabilité optimale de la vaisselle.

Les plats ou les assiettes non standard peuvent être relevés/abaissés f(fig.7 et fig.8) pour garantir une flexibilité de chargement maximale.

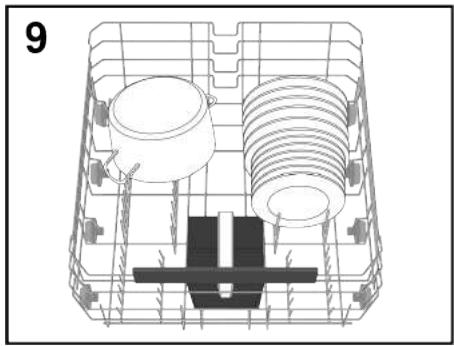

Une charge quotidienne standard est représentée en fig.9.

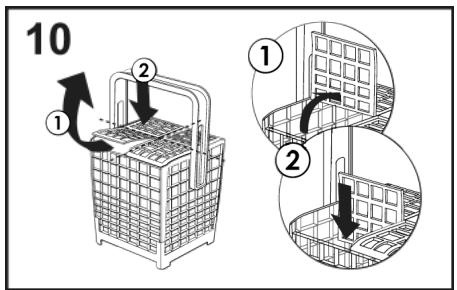

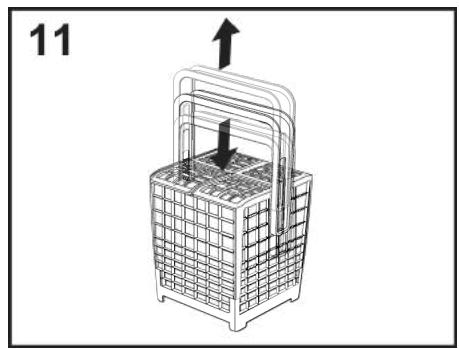

Vous pouvez régler la hauteur de la poignée du panier à couverts en tirant ou en poussant la poignée (fig.11).

La figure 9 présente un exemple de positionnement du rack à couverts.

AN ATTENTION Les couteaux et autres ustensiles avec des parties pointues ou coupantes doivent être rangés avec les pointes vers le bas ou horizontalement.

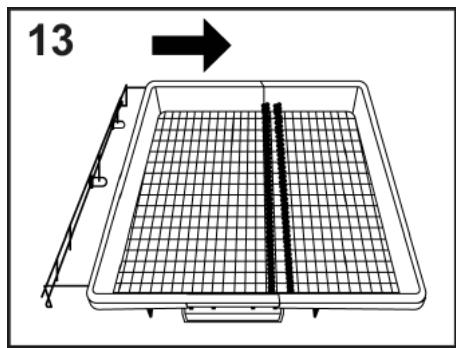

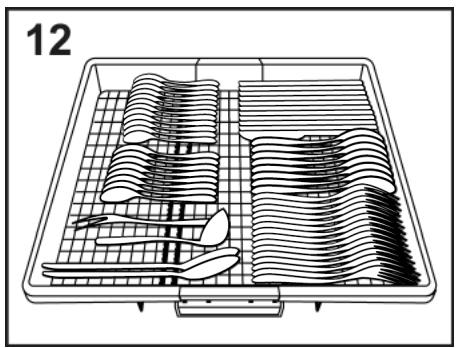

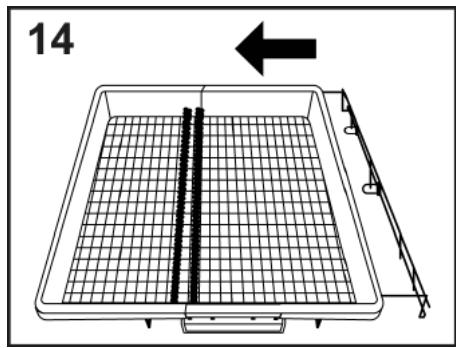

UTILISATION DU TROISIÈME PANIER

(uniquement modèles)

Utilisez le troisième panier pour y placer les couverts, comme cela est montré sur l'image (fig.12).

Chargez les couteaux avec la lame vers le bas.

Les lessives non adaptées (comme cettes pour le lavage à la main) ne contiennent pas les ingrédients appropriés au lavage en machine et empêchent le fonctionnement correct de l'appareil.

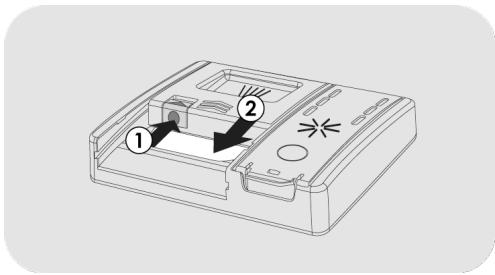

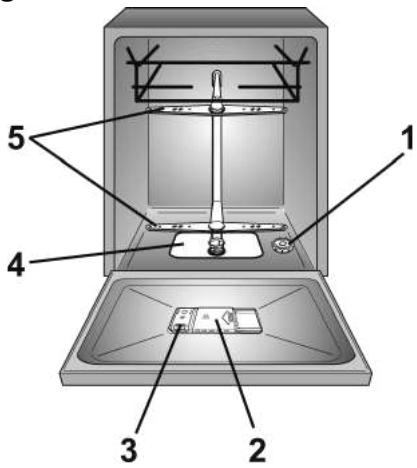

La boîte à produits se trouve à l'intérieur de la porte (fig.A "2"). Si le couvercle du récipient est fermé, pour l'ouvrir il suffit d'appuyer sur le bouton d'accrochage (A): à la fin de chaque programme de lavage, le couvercle est toujours ouvert, prêt pour l'utilisation suivante.

 ATTENTION Dans le panier inférieur, ne pas charger d’assiette ou de couvert qui empêche l'ouverture du couvercle du récipient à lessive ou obstrue la dispersion de la lessive.

Les doses de lessive peuvent varier selon le degré de salissure et le type de vaisselle.

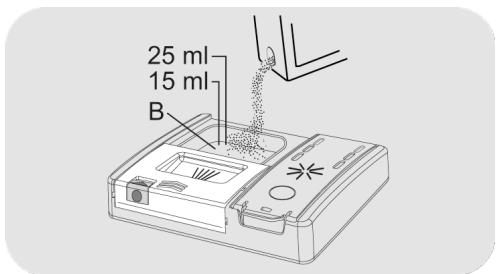

Nous conseillons de verser de 20 à 30 g de lessive dans le bac "lavage" (B).

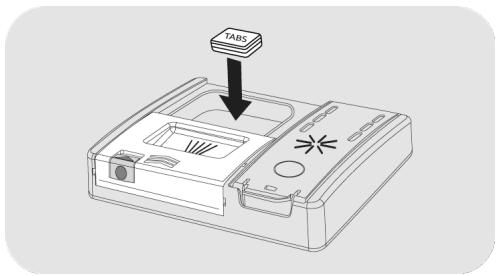

Si vous utilisez des pastilles, une seule suffit. Insérez les PASTILLES, en vérifiant qu'elles ne bloquent pas le système d'ouverture.

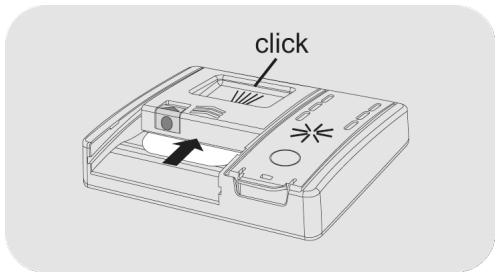

Après avoir versé le détergent dans le réservoir, fermez à nouveau la porte en poussant dans le sens de la flèche jusqu'à ce qu'elle s'enclenche.

Comme les lessives ne sont pas toutes de même nature, consulter aussi les instructions sur les emballages. Nous rappelons que des quantités insuffisantes de lessive peuvent éliminer la saleté de façon incomplète, tandis qu'une dose excessive de lessive, non seulement n'améliore pas les résultats de lavage, mais est un gaspillage.

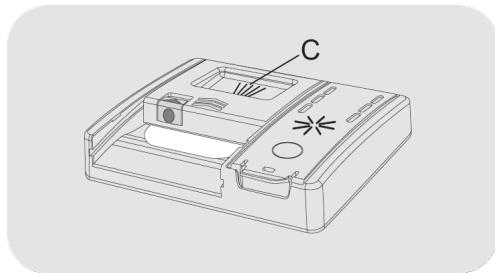

Remplissage du détergent de CZ - prélavage pour les programmes = concernés u

Dans le cas des programmes comportant un cycle de prélavage nécessitant une dose supplémentaire de détergent (voir le

Pour obtenir des résultats de lavage isants, les tablettes DOIVENT

être introduites dans le bac à produit de lavage et PAS directement dans la cuve.

Produits de lavage concentrés

Les produits de lavage concentrés, à alcalinité réduite et avec enzymes naturelles, combinés à des programmes de lavage à 50°C, permettent de réduire l'impact sur l'environnement tout en respectant la vaisselle et le lave-vaisselle. Les programmes de lavage à 50°C ont été spécialement pensés pour optimiser les propriétés de dissolution de la saleté par les enzymes, permettant ainsi d'obtenir, avec les produits de lavage concentrés, les mêmes résultats que des programmes à 65°C.

Produits de lavage combinés

Les produits de lavage qui contiennent aussi le produit de rinçage doivent être introduits dans le bac à produit de lavage.

Le bac à produit de rinçage doit être vide (dans le cas contraire, régler le dosage du produit de rinçage sur le minimum avant d'utiliser des produits de lavage combinés).

Produits de lavage combinés

Si vous envisagez d'utiliser des produits lessiviels combinés "PASTILLES" ("3 en

1"/"4 en 1/5 en 1", etc...) par exemple ceux composés de sel et/ou d'agents de rinçage, nous vous conseillons de:

Lire attentivement et de suivre les instructions du fabricant, notées sur les emballages;

@La performance de certains produits lessiviels composés de sel/adoucisseur d'eau dépend de la dureté de votre eau.

Vérifiez que le niveau de dureté de votre eau est inclus dans l'échelle de performance donnée sur l'emballage du produit lessiviel.

Si l’utilisation de ce type de produits ne donne pas de résultats de lavage satisfaisants, s’adresser au producteur du produit de lavage.

Dans certains cas l'utilisation de détergents

combinés peut occasionner:

Tout problème dû au résultat direct de l'utilisation de ces produits combinés n’est pas couvert par notre garantie.

Rappel: l’utilisation de produits de lavage combinés “PASTILLES" rend superflue l'utilisation des témoins de manque de sel et de produit de rinçage (présents seulement sur certains modèles).

En cas de problème de lavage et/ou de séchage, il est conseillé de reprendre l'utilisation des produits traditionnels (sel, produit de lavage, produit de rinçage).

Dans ce cas, il est recommandé de:

@Remplir de nouveau les bac à sel et à produit de rinçage;

@Exécuter un cycle de lavage normal à vide.

NB: en revenant à l'utilisation de sel de type

traditionnel, plusieurs cycles de lavage

seront nécessaires avant que le système

d'adoucissement de l'eau soit de nouveau

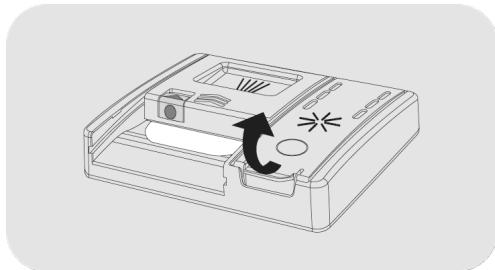

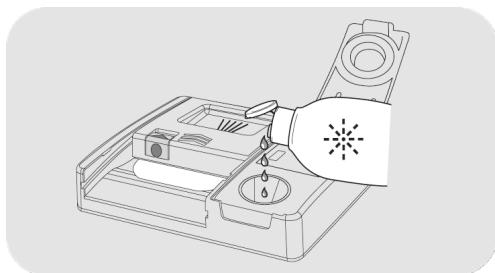

Remplir le réservoir de liquide de rinçage

Le réservoir de liquide de rinçage se trouve

à côté du réservoir de détergent (fig.A "3").

Pour l'ouvrir, appuyez sur la languette du couvercle du distributeur de liquide de rinçage et soulevez-la.

Ajoutez du liquide de rinçage jusqu'au repère Max.

@Si le liquide de rinçage déborde, retirez-le du réservoir de lavage.

@Le liquide de rinçage déversé peut provoquer une formation de mousse excessive pendant le cycle de lavage.

@Fermez le couvercle du réservoir de liquide de rinçage.

@Le couvercle se clipse dans la position verrouillée.

Utilisez toujours des additifs de rinçage adaptés aux lave-vaisselle automatiques.

Modèles équipés d'un écran ou d’un voyant de liquide de rinçage

(uniquement sur certains modèles) Lorsqu'il est nécessaire de remplir le réservoir de liquide de rinçage, l'écran indique l'absence de liquide de rinçage (sur

les modèles avec écran), ou le voyant désigné sur le tableau de bord s'allume.

Le réglage d'usine correspond au niveau 4, car cela satisfait la majorité des utilisateurs.

Réglage de la quantité de liquide de rinçage

TOUJOURS démarrer la procédure avec le lave-vaisselle éteint.

1.Allumez l'appareil, appuyez sur le bouton “MARCHE/ARRÊT" (L).

2.Maintenez le bouton “CONFIGURATIONS

5" (5 sec.)", un bref bip retentit.

3.Le message "CONFIGURATIONS" s'affiche à l'écran.

6.Appuyez sur "DÉPART/ANNUL" 2. pour accéder aux niveaux de réglage.

"SÉLECTION DU pour choisir la

PROGRAMME" valeur (R1R6).

8.Appuyez sur "DÉPART/ANNUL" 2. pour confirmer.

La teneur en calcaire de l'eau affecte considérablement la formation de calcaire et les performances de séchage.

Il est donc important de réguler la quantité de liquide de rinçage pour obtenir de bons résultats de lavage.

Si, après le lavage, il y a des stries sur la vaisselle, réduisez la quantité d'une position. En cas de taches blanchâtres, augmentez la quantité d'une position.

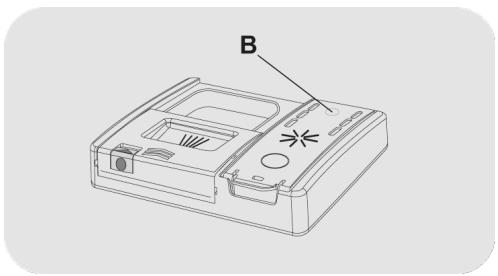

Modèles non équipés d'un voyant de liquide de rinçage

(uniquement sur certains modèles): Vous pouvez vérifier le niveau du liquide de

rinçage à l'aide de l'écran optique (B) sur le réservoir de distribution.

REMPLI VIDE sombre clair

3.Fermez le couvercle. Assurez-vous que le couvercle se verrouille.

Réglage de la quantité de liquide de rinçage

Il est seulement possible d'ajuster la quantité de liquide de rinçage utilisé par le lave-vaisselle pendant le lavage via

une APP spéciale qui peut être téléchargée sur le site avec votre smartphone.

Le réglage d'usine correspond au niveau 2 car cela satisfait la majorité des utilisateurs.

La teneur en calcaire de l'eau affecte considérablement la formation de calcaire et les performances de séchage.

Il'est donc important de réguler la quantité de liquide de rinçage pour obtenir de bons résultats de lavage.

Si, après le lavage, il y a des stries sur la vaisselle, réduisez la quantité d'une position. En cas de taches blanchâtres, augmentez la quantité d'une position.

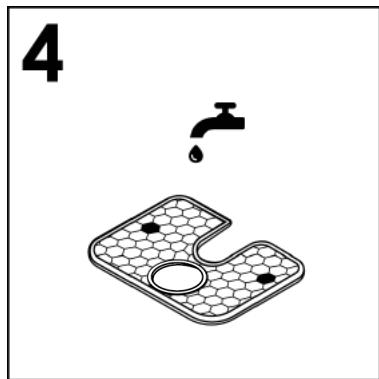

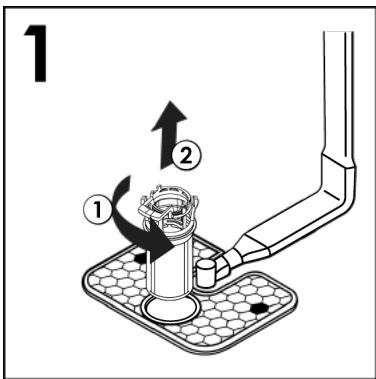

© Pour retirer le filtre, tournez simplement la poignée dans le sens inverse des

aiguilles d'une montre (O] et retirez-la en

7) tirant vers le haut (2) (fig.1).

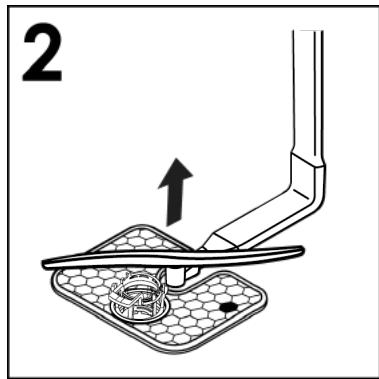

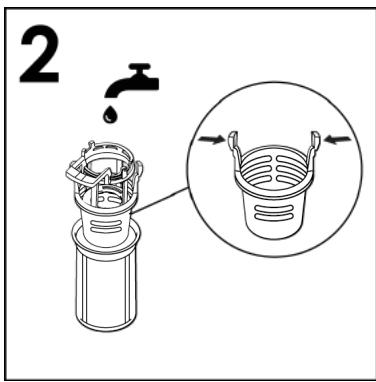

@Pour faciliter le nettoyage, le contenant central est amovible (fig.2), appuyez sur les deux boutons latéraux et tirez vers le

Néanmoins, après chaque lavage il est recommandé de vérifier que le réservoir central et la plaque métallique ne sont pas obstrués.

ÂÀ ATTENTION Après le nettoyage des filtres, assurez vous qu’ils sont correctement replacés et que la plaque métallique est correctement mise au fond de la cuve du lave vaisselle. Assurez vous que le micro filtre est bien revissé, dans le sens des aiguilles d’une montre, car une mauvaise mise en place peut entraîner une perte d'efficacité de l’appareil.

Ne jamais se servir de l'appareil sans les filtres.

(os, arêtes, restes de viande ou de légumes, résidus de café, é pluchures de fruits, cendres de cigarettes, curedents etc...) afin d'éviter d'obstruer les filtres, la vidange et les gicleurs des bras de lavage.

@Eviter de rincer la vaisselle avant de la placer dans la machine.

@Si les poêles et les casseroles sont excessivement incrustées de restes de mets brûlés, nous vous conseillons de les laisser tremper avant le lavage.

@Ranger la vaisselle avec tournée vers le bas.

@Les casseroles et autre ustensiles qui présentent des résidus de nourriture très tenaces ou brûlés devront être mis à tremper dans de l'eau avec de la lessive pour lave-vaisselle.

@Pour un lavage parfait de l'argenterie, il faut:

a)la rincer dès qu'on a fini de l'utiliser, surtout si on l'a utilisée avec de la mayonnaise, des œufs, du poisson, etc.

b)ne pas l'asperger de lessive;

c)ne pas la mettre en contact avec d'autres matériaux.

Que faire pour economiser

Utilisez votre appareil dans le respect de l'environnement tout en réalisant des

économies d'énergie.

@Obtenez la meilleure utilisation en matière d'énergie, d'eau, de produit vaisselle et de temps en utilisant la charge maximale recommandée.

Économisez jusqu'à 50 % d'énergie en faisant un lavage à pleine charge au lieu de 2 demi-charges.

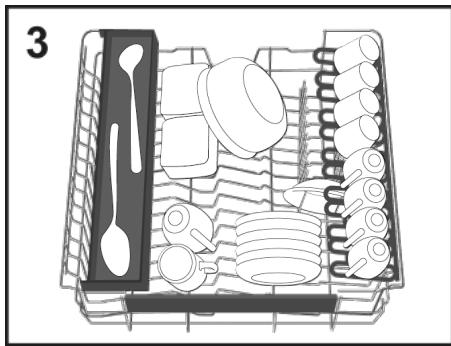

@Au cas où l'on voudrait laver à pleine charge, ranger la vaisselle dans le lave- vaisselle dès que le repas est terminé et en effectuant éventuellement leprogramme

TREMPAGE (ou RINCAGE A FROID) pour ramollir la saleté et éliminer les résidus les plus gros entre chaque charge-ment en attendant d'effectuer le programme de lavage complet.

@En présence de saleté peu consistante ou de paniers peu chargés, sélectionner le programme ECONOMIQUE en suivant les instructions indiquées dans la liste des programmes.

@Les programmes les plus efficaces en termes d'utilisation combinée de l'eau et de l'énergie sont généralement ceux qui durent plus longtemps à des températures plus basses.

Ce qu'on ne doit pas laver

@ll est bon de se rappeler que toute la

vaisselle n'est pas adaptée au lavage en machine; nous déconseillons de mettre des pièces en matériau

thermoplastique, des couverts à poignée en bois ou en plastique, des casseroles à poignée en bois, de la vaisselle en aluminium, en cristal ou en verre plombé si ce n'est pas spécifiquement indiqué.

© Certaines décorations tendent à s'estomper, par conséquent nous conseillons de laver plusieurs fois en machine une seule pièce et, seulement après s'être assuré qu'elle ne se décolore pas, d'y mettre tout le chargement.

@Nous conseillons de ne pas laver de couverts en argent avec des couverts en acier oxydable pour éviter qu'il ne se produise de réaction chimique entre eux.

Quand on achète de la vaisselle neuve, s'assurer toujours qu'elle est adaptée au lavage en machine.

Suggestions à la fin du programme

@Pour éviter d'éventuelles projections de gouttelettes provenant du panier supérieur, retirer d'abord le panier inférieur.

© Si vous laissez la vaisselle encore quelques temps dans la machine, ouvrez légèrement la porte pour favoriser la circulation de l'air et améliorer encore le séchage.

@Le nettoyage de votre lave-vaisselle est recommandé afin d'éliminer les dépôts de calcaire ou de saleté. Nous vous suggérons d'exécuter un cycle de nettoyage périodiquement avec des produits spécifiques. Lors des opérations de nettoyage, le lavevaisselle doit être vide.

© Si, malgré le nettoyage normal de la plaque et du filtre vous notez que la vaisselle ou les casseroles sont insuffisamment lavées ou rincées, contrôler que les orifices des bras rotatifs (fig.A “5") sont propres.

Si cela est nécessaire, nettoyer les de la façon suivante:

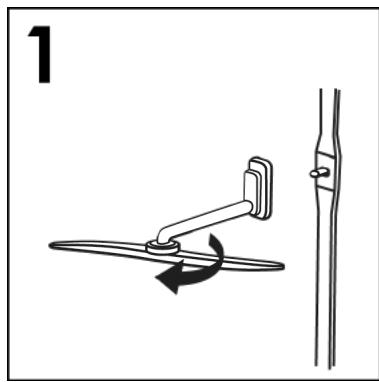

1)retirez le bras du rotor supérieur en tournant l'écrou de la droite vers la gauche (fig.1);

2) Retirez le bras du rotor inférieur en le tirant simplement vers le haut (fig.2);

3) lavez les bras du rotor sous un jet d'eau pour éliminer toute obstruction dans les gicleurs (fig.3);

Laisser l'intérieur de la machine propre.

7.Si la machine est laissée dans des pièces où la température est inférieure

à 0°C, l'eau restant dans les tuyauteries risque de geler. Par conséquent, porter la température ambiante à plus de 0°C et attendre environ 24 heures avant d'activer la machine.

5) La cuve, ainsi que la contre-porte sont en acier inoxydable. Si toutefois vous devez constater des taches d'oxydation, celles-ci seraient imputables seulement

à une présence importante de sels de fer en suspension dans l'eau.

6) Pour retirer les taches, il est conseillé d'employer un abrasif à grains très fins.

Ne pas utiliser de substance chlorée ou de laine d'acier. Le lave-vaisselle possède un adoucisseur et il est conseillé l'usage de sel pour éviter la formation de dépôt blanchâtre sur la vaisselle.

APRES L'UTILISATION Après chaque lavage, fermer le robinet d'eau pour isoler le lave-vaisselle de l'installation hydraulique d'alimentation et appuyer sur la touche Marche/Arrêt pour arrêter le fonctionnement de la machine. Si la machine doit rester inutilisée un certain temps, il est nécessaire de procéder aux opérations suivantes:

1. Exécuter un programme de lavage sans vaisselle avec lessive pour dégraisser la machine.

à l'intérieur de l'appareil.

@Appuyez sur le bouton "MARCHE/

ARRÊT" O. Le voyant correspondant au programme “ÉCO" où au programme enregistré clignote.

© Sélectionnez un programme différent en appuyant sur le bouton “SÉLECTION DU PROGRAMME" P. Le voyant associé au programme sélectionné clignote.

@Pour sélectionner une option, appuyez sur le bouton correspondant (le voyant s'allume).

@Appuyez sur le bouton “DÉPART/

ANNUL" 5. (le voyant associé au programme sélectionné cesse de

clignoter et reste allumé).

© Lorsque la porte est fermée, après que le signal sonore a retenti, le programme démarre automatiquement.

En cas de coupure de courant pendant le fonctionnement du lave-vaisselle, une mémoire spéciale mémorise le programme sélectionné et, lorsque le courant revient, il reprend là où il s’est arrêté.

Programmes “"IMPULSION" ou

Interrompre un programme

Ouvrir la porte lorsqu'un programme est en cours est déconseillé, en particulier pendant les phases de lavage principal et de rinçage final à chaud. Cependant, si la porte est ouverte pendant qu'un programme est en cours (par exemple, pour ajouter de la vaisselle), la machine s'arrête automatiquement. Fermez la porte sans appuyer sur aucun bouton. Le cycle recommence à partir de l'endroit où il s'est arrêté.

AN ATTENTION Si vous ouvrez la porte pendant le cycle de séchage, un signal sonore intermittent vous avertit que le cycle de séchage n’est pas encore terminé.

Si vous souhaitez modifier ou annuler un programme déjà en cours, procédez comme suit:

© Maintenez le bouton “ANNUL" enfoncé pendant au moins 3 secondes. Plusieurs signaux sonores retentissent et les voyants des programmes s'allument et s'éteignent individuellement et en séquence.

La fin du programme est indiquée par 3 signaux de 3 secondes avec une pause de

20 secondes. Au bout d'une minute, le lave- vaisselle s'éteint et le mot "FIN" apparaît sur l'écran pendant une minute.

Dans les modèles avec l'option "AUTO DOOR", pendant la phase de séchage, la porte s'ouvre automatiquement et vous devez attendre le signal de fin de cycle avant de sortir la vaisselle.

Bouton d'option DEMI-CHARGE/

économiser du temps, de l'énergie et de

l'eau. Après avoir sélectionné le

programme, appuyez sur le bouton “DEMI-

AN ATTENTION Une fois cette option sélectionnée, elle reste également active (voyant allumé) pour les cycles de lavage suivants et peut uniquement être désactivée

(voyant éteint) en appuyant à nouveau sur le bouton pendant 5 secondes.

Cette option est recommandée lors de l'utilisation du programme RAPIDE, dont la durée est prolongée, ce qui permet d'améliorer les performances des pastilles.

remplissage de sel S Ce modèle est muni d'un voyant lumineux sur le panneau de commande qui s'allume quand il est nécessaire de recharger le réservoir de sel.

Après avoir rempli le réservoir de sel, appuyez sur ce bouton pendant quelques secondes, jusqu'à ce que le voyant correspondant s'éteigne.

 ATTENTION Si vous appuyez sur le bouton de

é lisation sans remplir le réservoir de sel, cela interfère avec le bon fonctionnement du voyant du sel.

Afin de garantir le bon fonctionnement du voyant du sel, VOUS DEVEZ TOUJOURS REMPLIR LE COMPARTIMENT DU SEL COMPLÈTEMENT.

Bouton d'option DÉMARRAGE DIFFÉRÉ / CONFIGURATIONS"

© Choisissez un programme en appuyant sur le bouton "SÉLECTION DU PROGRAMME" P.

@ Appuyez sur_ le bouton "DÉMARRAGE DIFFÉRÉ" (© (chaque fois que vous appuyez sur ce bouton, vous pouvez régler le démarrage différé correspondant)

Si un délai de 9 heures est réglé, le compte

à rebours s'affiche via le voyant lumineux 6h au bout de 3 heures et via le voyant 3h au bout de 6 heures.

À la fin des 3 dernières heures (à la fin du compte à rebours), le voyant 3h cesse de clignoter et reste allumé pour indiquer la phase de lavage et le programme démarre automatiquement.

Le démarrage différé peut être modifié ou annulé si le compte à rebours n'est pas terminé, et donc que le programme n'a pas encore démarré. Sélectionnez un autre programme ou sélectionnez/désélectionnez le bouton de l'option comme suit:

@Maintenez le bouton ANNUL enfoncé pendant au moins 3 secondes. Plusieurs signaux sonores retentissent et les voyants des programmes s'allument et s'éteignent individuellement et en séquence.

@Le démarrage différé et le programme sélectionné seront annulés. Les voyants de programme clignotent, le lave- vaisselle est prêt à configurer le programme.

FONCTION MÉMO Pour permettre la mémorisation du dernier programme utilisé, procédez comme suit:

Le lave-vaisselle est équipé d'une sécurité enfant électronique. La fonction Sécurité enfant désactive les commandes, empêchant tout changement indésirable ou accidentel.

@Appuyez sur le bouton "SÉCURITÉ ENFANT" pendant environ 5 secondes.

En éteignant l’appareil avec le bouton

“MARCHE/ARRÊT" ©, la prochaine fois que vous allumerez le lave- vaisselle, la sécurité enfant sera activée.

AN ATTENTION Si la commande Sécurité enfant est active, le lave-vaisselle émet un son et clignote deux fois pour chaque bouton enfoncé.

APPAIRAGE DE L'APPAREIL

e Téléchargez l'application hOn sur votre appareil en encadrant le code QR suivant:

ou en cliquant sur le lien: go.haier-europe.com/download-app

L’appli hOn est disponible pour les tablettes et smartphones Android et iOS.

Pour découvrir tous les détails des caractéristiques du Wi-Fi, explorez les menus de l’appli en mode DÉMO.

© Vérifiez que le routeur est allumé et que votre smartphone/tablette est connecté(e) au réseau Wi-Fi de votre domicile.

La fréquence de votre réseau Wi-Fi domestique doit être réglée sur la bande

2,4 GHz. Vous ne pouvez pas configurer la machine si votre réseau domestique est réglé sur la bande 5 GHz.

@Allumez le BLUETOOTH sur votre smartphone/tablette (s'il est disponible).

@Ouvrez l'application, créez votre profil utilisateur (ou connectez-vous s'il a déjà

été créé), puis appairez l'appareil en suivant les instructions s'affichant sur le dispositif ou la procédure décrite dans le "Guide rapide" qui accompagne l'appareil.

@Si l'appairage avec l'application est réussi, le voyant "Wi-Fi" s'allume et reste allumé.

à partir de l'application.

Réinitialiser le Wi-Fi

En cas de problèmes ou de changement de configuration du routeur de votre domicile

(par ex. changement du nom de réseau/mot de passe, du fournisseur Internet, etc.), vous devez recommencer la procédure d'appairage, soit en supprimant le produit de l'application, soit en modifiant les identifiants du réseau Wi-Fi dans les configurations de l'appareil dans l'application.

ACTIVATION DU CONTRÔLE À

DISTANCE Lorsque vous souhaitez utiliser le lave- vaisselle avec le contrôle à distance:

Assurez-vous que le routeur est allumé et connecté à Internet.

© Remplissez le lave-vaisselle, ajoutez du détergent.

®Allumez le lave-vaisselle.

© Appuyez sur la touche "Wi-Fi". Le voyant

“Wi-Fi” s'allume et reste allumé.

@Fermez la porte. REMARQUE: Pour les modèles encastrables, effectuez cette opération avant d'allumer le lave- vaisselle.

@1l est désormais possible de contrôler le lave-vaisselle depuis l'application.

© Lorsqu'il n’y a pas de cycle en cours:

Le voyant “P5" s'allume lorsque le cycle, activé à partir de l'application, démarre.

© Lorsqu'un cycle est déjà en cours:

Le voyant du cycle en cours reste allumé jusqu'à ce que le cycle soit terminé.

DÉSACTIVATION DU CONTRÔLE

@Pour quitter le mode de contrôle à distance, appuyez à nouveau sur le bouton "Wi-Fi" du lave-vaisselle.

@Appuyez sur le bouton "MARCHE/

ARRÊT" pendant 3 secondes (ou arrêt).

Si un cycle est en cours, il est mis en pause et l'appareil quitte le mode CONTRÔLE À DISTANCE. Lorsque vous le rallumerez, le voyant "Wi-Fi" se mettra à clignoter lentement et tout cycle en cours se poursuivra à partir du point d'interruption.

Si l'appareil est à nouveau éteint et rallumé - soit via le bouton

MARCHE/ARRÊT soit à cause d’une coupure de courant - quand le CONTRÔLE À DISTANCE est activé et qu’un cycle de lavage est en cours, le cycle se poursuivra à partir du point où il a été interrompu. Dans ce cas-là,

le "CONTRÔLE À DISTANCE" est désactivé.

Si vous ouvrez la porte, tout

CONTRÔLE À DISTANCE sera désactivé. Pour recommencer à contrôler l'appareil à partir de

l'application, fermez la porte.

Voyant de la connexion Wi-Fi

@Ce voyant indique l’état de la connexion:

- ALLUMÉ: contrôle à distance activé.

- CLIGNOTEMENT TRÈS contrôle à distance désactivé.

Dans ce cas, mettez à jour les configurations de l'application, en suivant les instructions sur votre smartphone.

Les valeurs sont mesurées dans le laboratoire conformément à la norme européenne EN 60436 (les valeurs peuvent varier en fonction des conditions d'utilisation)

La durée réelle du cycle de lavage varie selon le modèle.

Commencer TOUJOURS la procédure avec le lave-vaisselle éteint.

- Allumez le lave-vaisselle en maintenant enfoncé le bouton “MARCHE/ARRÊT"

© pendant environ 3 secondes.

Informations sur la régénération de la résine avec du sel

La phase de régénération s'effectue à la fin d'un cycle de lavage.

Environ 3,5 litres d'eau sont consommés en phase de régénération de la résine, avec une consommation d'énergie d'environ

1 Wh et une augmentation de la durée du cycle d'environ 7 minutes.

Pour le cycle Éco, cette phase est indiquée dans le tableau suivant.

Niveau | Voyant de Fréquence programme

So | Auunvoyant | ns lumineux

© Modèle avec un afficheur: les erreurs sont indiquées par un numéro précédé de la lettre «E» (par ex. Erreur 2 = E2) et un bref signal sonore.

© Modèles sans afficheur: les erreurs sont affichées par l'appareil sur toutes les LED en clignotant. Le nombre de clignotement indique le type d'erreur, et sont répétées à un intervalle de 5 secondes (exemple: erreur 2 = deux clignotements, une pause de

5 secondes, deux clignotements etc).

Uniquement les modèles avec un afficheur

"PAS D'EAU" avec un bref signal sonore

(uniquement sur certains modèles).

(avec afficheur) avec un bref signal sonore

Le lave-vaisselle ne se remplit pas d'eau

Assurez-vous que l'arrivée d'eau est ouverte.

Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu ou écrasé.

Assurez-vous que le tuyau de vidange est situé à la bonne hauteur {voir paragraphe installation).

Fermez l'arrivée d'eau, dévissez le tuyau d'arrivée d'eau au dos du lave-vaisselle et contrôlez que le filtre à «sable» n'est pas obstrué.

Le lave-vaisselle ne vidange pas l’eau

Vérifiez que le tuyau de vidange n’est pas tordu, coincé ou bloqué, et que le filtre n'est pas obstrué.

Vérifiez que le siphon n'est pas obstrué.

L'élément chauffant de l'eau ne fonctionne pas correctement ou la plaque filtrante est obstruée

Nettoyer la plaque filtrante.

Problèmes de niveau d'eau ; vérifiez si la plaque filtrante est obstruée.

Nettoyer la plaque filtrante.

Alimentation en eau incontrôlée avec électrovanne ouverte.

Fermer immédiatement le robinet d'eau et débrancher l'appareil de l'alimentation électrique.

Uniquement les modèles sans afficheur

Si des dysfonctionnements ou des pannes ont lieu quand un programme est en cours, le voyant correspondant au cycle sélectionné clignotera rapidement et vous entendrez un signal sonore intermittent. Dans ce cas-là, éteignez le lave-vaisselle en appuyant sur le bouton «MARCHE/ARRÊT». Après avoir vérifié que l” entation en eau est ouverte, que le tuyau de vidange n’est pas tordu et que le siphon ou les filtres ne sont pas obstrués, réglez à nouveau le programme sélectionné.

Si la panne persiste, contactez le centre d'assistance technique.

Le lave-vaisselle est équipé d'un dispositif de sécurité anti-débordement qui, en cas de problème, vide automatiquement tout excédent d'eau.

AN ATTENTION Pour garantir le fonctionnement correct du dispositif de sécurité anti-débordement, nous recommandons de ne pas déplacer ou basculer le lave-vaisselle durant le fonctionnement.

S'il s’avère nécessaire de basculer ou de déplacer le lave- vaisselle, assurez-vous que le cycle de lavage est terminé et qu'il ne reste pas d’eau à l’intérieur de l’appareil.

Le bouton O/ n'est pas programme ne enfoncé Appuyez sur le bouton fonctionne La porte est ouverte Fermez la porte Pas de courant Contrôlez Voir point 1 Contrôlez 2. Le lave-vaisselle Le robinet d'eau est fermé Ouvrez le robinet d'eau ne se remplit Le tuyau d'arrivée d'eau est tordu | Redressez le tuyau pas d’eau Le filtre du tuyau d'arrivée | Nettoyez le filtre à l'extrémité du

d'eau est obstrué tuyau

5. Vous n’entendez pas les bras de lavage tourner

6. Sur les appareils

électroniques sans afficheur: un ou plusieurs voyants clignotent rapidement

7. La vaisselle n’est lavée que partiellement

CAUSE Le filtre est sale

Le tuyau de vidange est tordu

La rallonge du tuyau de vidange n'est pas raccordée correctement

Le raccord de sortie sur le mur est dirigé vers le bas et pas vers le haut

La position du tuyau de vidange est trop basse

Quantité excessive de détergent

Un élément rotation des bras

La plaque de filtration et le filtre sont très sales

Le robinet de l'arrivée d'eau est fermé

L'extrémité du tuyau de vidange est immergée dans l'eau

Vous avez mis une quantité incorrecte de détergent ou bien le détergent est vieux et dur

Le couvercle du compartiment du sel mest pas fermé correctement

Le programme de lavage n'est pas assez complet

SOLUTION Nettoyez le filtre

Suivez les instructions pour raccorder soigneusement le tuyau de vidange

Appelez un technicien qualifié

Soulevez le tuyau de vidange à au moins 40 cm au-dessus du sol

Réduisez la quantité de détergent

Utilisez un détergent adapté

Nettoyez la plaque de filtration et le filtre

Ouvrez le robinet Programmez à nouveau le cycle

Il faut laisser tremper les casseroles avec des résidus de nourriture brûlés avant de les mettre au lave-vaisselle

Positionnez différemment les casseroles

Enlevez les bras de lavage en dévissant les écrous dans le sens des aiguilles d'une montre et rincez-les à l'eau courante

Ne placez pas les assiettes ou les plats trop près les uns des autres

L'extrémité du tuyau de vidange ne doit pas être au contact de l'eau d'écoulement

Augmentez la quantité en fonction du degré de salissure de la vaisselle ou changez de détergent

Fermez-le correctement

Contrôlez le niveau du sel et du produit de rinçage et rajoutez-en Si l'anomalie persiste, contactez le centre d'assistance technique

Les plats se cognent les uns | Vérifiez à nouveau le rangement de

9. Présence de taches blanches L'eau est trop dure sur la vaisselle

10. Bruit au cours contre les autres la vaisselle dans le panier du lavage Les bras rotatifs cognent contre | Vérifiez à nouveau le rangement de la vaisselle la vaisselle dans le panier

Laissez la porte du lave-vaisselle 11. La vaisselle Flux d'air inadéquat entrouverte à la fin du programme n'est pas de lavage pour permettre à la entièrement vaisselle de sécher naturellement sèche Absence du produit de rinçage | R2MPlSSez le compartiment du produit de rinçage

N.B.: si l'une des situations ci-dessus entraîne de mauvaises performances de lavage ou un rinçage insuffisant, ôtez les restes de nourriture de la vaisselle à la main étant donné que le cycle de séchage final durcit la salissure, rendant ainsi plus difficile son élimination après un lavage successif. Si le dysfonctionnement persiste, contactez le centre d'assistance technique en indiquant le modèle de lave-vaisselle. Il est mentionné sur la plaque de la partie supérieure à l'intérieur de la porte du lave-vaisselle ou sur la garantie. Cette information permettra de prendre des mesures plus rapidement et de manière plus efficace.

À l'exception de la liste des pièces détachées disponibles sur notre site Web, vous ne devez en aucun cas réparer ou tenter de réparer l'appareil ou de faire réparer l'appareil par des personnes inexpérimentées et/ou non qualifiées. Les réparations effectuées par des personnes inexpérimentées et/ou non qualifiées peuvent causer des blessures ou un dysfonctionnement grave de l'équipement et des dommages matériels. Il est conseillé de contacter nos centres d'assistance technique agréés.

Nous vous recommandons de toujours utiliser des pièces détachées d'origine qui peuvent

être obtenues auprès de notre service client pendant une période d'au moins 10 ans à compter de la mise en circulation de l'appareil dans l'Espace économique européen.

À ATTENTION Le fabricant ne peut être tenu responsable des dommages causés aux objets et aux personnes et/ou des problèmes de sécurité résultant de réparations non effectuées par un centre d'assistance technique agréé ou un prestataire de services agréé par le fabricant conformément aux directives de l'entreprise relatives à la réparation et à l'entretien de ses produits. Tout dommage causé au produit par un personnel non autorisé pendant une tentative de réparation ne sera pas couvert par la garantie conventionnelle.

qu’une preuve d'achat. Vous pouvez également consulter les conditions de garantie sur notre site web.

Pour bénéficier de l’assistance, veuillez remplir le formulaire en ligne ou nous contacter au numéro indiqué sur la page d’aide de notre site web.

Le fabricant n'est pas responsable des erreurs d'impression dans cette brochure. Par ailleurs, le fabricant se réserve le droit d'effectuer tout changement jugé utile à ses produits sans modifier leurs caractéristiques essentielles.

2012/19/EU sur les déchets m= des équipements électriques et

électroniques (DEEE).

Les déchets des équipements électriques et

électroniques (DEEE) contiennent des substances polluantes (ce qui peut entraîner des conséquences négatives pour l'environnement) et des composants de base (qui peuvent être réutilisés). Il est important de traiter ce type de déchets de manière appropriée afin de pouvoir éliminer correctement tous les polluants et de recycler les matériaux.

Les particuliers peuvent jouer un rôle important en veillant à ce que les DEEE ne deviennent pas un problème environnemental. Il est essentiel de suivre quelques règles simples:

@Les DEEE ne doivent pas être traités comme les déchets ménagers;

@Les DEEE doivent être remis aux points de collecte enregistrés. Dans de nombreux pays, la collecte des produits gros électroménagers peut être effectuée

Dans de nombreux pays, lorsque vous achetez un nouvel appareil, l'ancien peut

être retourné au détaillant qui doit collecter gratuitement sur la base un contre un. L'équipement repris doit être équivalent ou bien avoir les mêmes fonctions que le produit acquis.
