Type d'appareil	Chaudière électrique
Puissance disponible	4 à 24 kW
Nombre de modèles	7 modèles
Installation	Raccordement en triphasé ou monophasé selon modèle
Fonction chauffage	Chauffage seul avec option ballon
Préparation ECS	Option kit vanne directionnelle (ECS DHW/BS)
Accessoire	Module ELB-KER et ELB-KASK pour cascade
Modulation de puissance	3 étages jusqu'à 12 kW, puis 6 étages jusqu'à 24 kW
Résistance	Résistances blindées en inox avec permutateur circulaire automatique
Fonctionnement	Auto-adaptatif avec thermostat d'ambiance on/off
Maintenance	Accès simple, pas besoin de ramonage
Dimensions	Non précisé
Poids	Non précisé
Type de montage	Murale
Pression maximale	3 bars
Vase d'expansion	7 litres
Circulateur	Classe A
Accessoires fournis	Tableau de commande électronique, manomètre, pressostat, soupape de sécurité, purgeur automatique, interrupteur tripolaire

FOIRE AUX QUESTIONS - Tronic Heat 3500 BOSCH

Comment démarrer le BOSCH Tronic Heat 3500?

Pour démarrer le BOSCH Tronic Heat 3500, assurez-vous qu'il est correctement installé et branché à une source d'alimentation. Appuyez sur le bouton d'alimentation situé sur le panneau de commande.

Que faire si l'appareil ne chauffe pas?

Vérifiez que l'appareil est correctement alimenté et que le thermostat est réglé à une température supérieure à la température ambiante. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment régler la température sur le BOSCH Tronic Heat 3500?

Pour régler la température, utilisez le bouton de réglage sur le panneau de commande. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

L'appareil produit un bruit inhabituel, que faire?

Un bruit inhabituel peut être causé par des vibrations ou des débris à l'intérieur. Vérifiez que l'appareil est installé sur une surface plane et propre. Si le problème persiste, contactez le service client.

Comment nettoyer le BOSCH Tronic Heat 3500?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer la surface extérieure. Évitez d'utiliser des produits chimiques agressifs ou des éponges abrasives.

Que faire si l'indicateur lumineux ne s'allume pas?

Si l'indicateur lumineux ne s'allume pas, vérifiez que l'appareil est bien branché et que la prise de courant fonctionne. Testez l'appareil sur une autre prise si nécessaire.

Est-il normal que l'appareil dégage une odeur au premier démarrage?

Oui, une légère odeur peut être normale lors du premier démarrage en raison de la présence de résidus de fabrication. Cela devrait disparaître après quelques minutes de fonctionnement.

Comment réinitialiser le BOSCH Tronic Heat 3500?

Pour réinitialiser l'appareil, débranchez-le pendant environ 5 minutes, puis rebranchez-le. Cela devrait réinitialiser les paramètres de l'appareil.

Où trouver le mode d'emploi du BOSCH Tronic Heat 3500?

Le mode d'emploi peut être téléchargé sur le site officiel de BOSCH dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI Tronic Heat 3500 BOSCH

Nouvelle chaudière électrique avec un design innovant.

Idéale en rénovation, là où le remplacement d'une chaudière basse température par une chaudière à condensation n'est pas possible, notamment lorsque le conduit de cheminée ne s'y préte pas.

Tronic Heat 3500

Large gamme avec 7 modeles de 4 à 24 kW.
En option, le kit vanne directionnelle (kit ECS DHW/BS) permet de réaliser une préparation ECS.
L'accessoire ELB-EKR (en option) s'ajoute au comport d'utilisation grâce à sa sonde extérieure.
De série, la chaudière a un fonctionnement auto adaptatif lorsqu'elle est raccordée à un thermostat d'ambiance on/off : c'est une alternative ideale à la solution avec sonde extérieure.
Possibilité de faire de cascade jusqu'à 6 chaudières grâce au module ELB-KASK.

Installation

Raccordement en triphasé sur toute la gamme et en monophasé jusqu'à 12 kW
Chaudiere ideale la où une chaudiere au gaz ne peut etre installee
- Une chaudière toute intégrée pour raccorder directement un circuit radiateur ou un plancher chauffant (dans ce cas, prévoir le thermostat de sécurité en option)
Gabarit fourni pour la pose murale

Technologie

Modulation de la puissance par etage (3 étages jusqu'à 12 kW, puis 6 étages jusqu'à 24 kW)
Résistances blindées en inox avec permutation circulaire automatique de leur fonctionnement

Maintenance

Maintenance simple par accès de tous les composants en façade de la chaudière
Pas besoin de ramonage

Equipements fournis

1 chaudière complète et montée - 1 colis complenant :
Un corps de chauffe en acier et ses résistances blindées en inox
Tableau de commande électronique avec interface homme machine digitale
Manometre classique
Pressostat manque d'eau
Circulateur electronique de classe A
▶ Soupape de sécurité : 3 bars
Vase d'expansion : 7 litres
Un purgeur automatique
Un interrupteur tripolaire principal

Caracteristiques techniques Tronic Heat 3500

Désignation	Tronic Heat 35004 FR	Tronic Heat 35006 FR	Tronic Heat 35009 FR	Tronic Heat 350012 FR	Tronic Heat 350015 FR	Tronic Heat 350018 FR	Tronic Heat 350024 FR
Référence	7 738 503 556	7 738 503 557	7 738 503 558	7 738 503 559	7 738 503 560	7 738 503 561	7 738 503 562
Code EAN 13	4057749630704	4057749630711	4057749630728	4057749630735	4057749630742	4057749630759	4057749630766
Caracteristiques générées
Mode de fonctionnement	Chauffage seul	Chauffage seul	Chauffage seul	Chauffage seul	Chauffage seul	Chauffage seul	Chauffage seul
Puisance (kW)	4	6	9	12	15	18	24
Etages de puissance	3	3	3	3	6	6	6
Alimentation électricque	Mono/tri	Mono/tri	Mono/tri	Mono/tri	Tri	Tri	Tri
Capacité en eau de la chaudière (litres)	3,7	3,7	3,7	3,7	6,4	6,4	6,4
Indice de protection	IP40	IP40	IP40	IP40	IP40	IP40	IP40
Pression de service minimale/maximale (bar)	0,6/3	0,6/3	0,6/3	0,6/3	0,6/3	0,6/3	0,6/3
Température maximale de départ (°C)	85	85	85	85	85	85	85
Soupape de sécurité 1/2" (bar)	3	3	3	3	3	3	3
Dimension (L x P X H) (mm)	330 x 273 x 712	330 x 273 x 712	330 x 273 x 712	330 x 273 x 712	416 x 300 x 712	416 x 300 x 712	416 x 300 x 712
Poids (kg)	24,4	24,4	24,4	24,4	28	28	28
Type de circulateur	Classe A	Classe A	Classe A	Classe A	Classe A	Classe A	Classe A
Vase d'expansion (l)	7	7	7	7	7	7	7
Données ErP*
Classe d'efficacité énergétique	D	D	D	D	D	D	D
Puisance (kW)	4	6	9	12	15	18	24
Alimentation électricque
Intensité maximalé absorbée en monophasé (1 x 230 VAC) (A)	17,4	26,1	39,2	52,2	non	non	non
Section minimale de raccordement électricque, pour une longueur maximale de 20 ml en monophasé	2 x 4 mm² + T	2 x 6 mm² + T	2 x 10 mm² + T	2 x 16 mm² + T	non	non	non
Intensité maximalé absorbée en triphasé (3 x 400 VAC) (A)	5,8	8,7	13,1	17,4	21,8	26,1	34,8
Section minimale de raccordement électricque, pour une longueur maximale de 20 ml en triphasé	4 x 2,5 mm² + T	4 x 2,5 mm² + T	4 x 2,5 mm² + T	4 x 4 mm² + T	4 x 6 mm² + T	4 x 6 mm² + T	4 x 10 mm² + T

• Energy Related Product : produits liés à l'énergie.

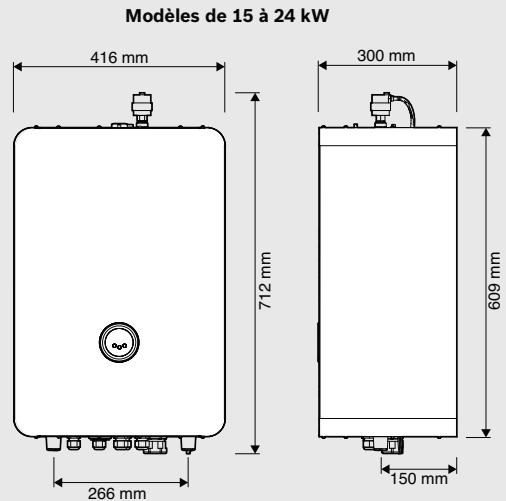

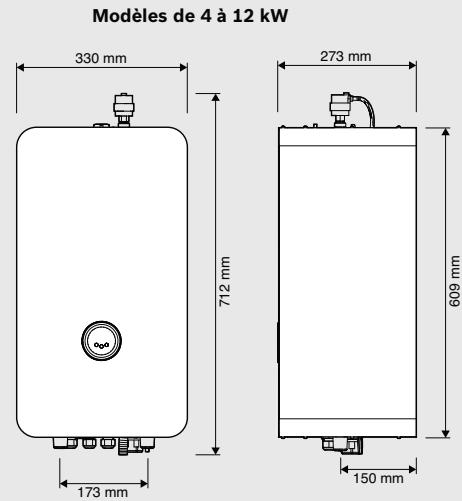

Dimensions (mm)

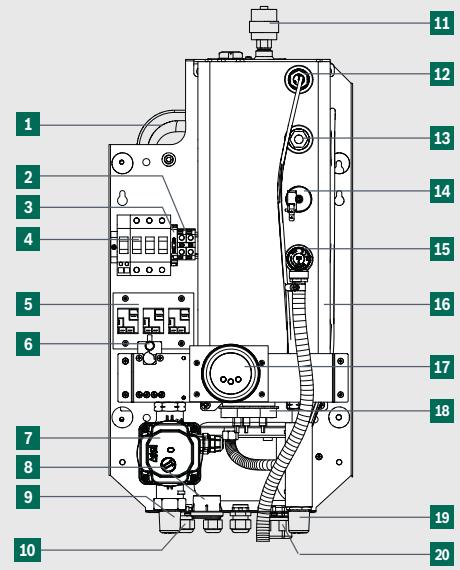

1 Vase d'expansion 7 litres
2 Bornes de raccordement « N »
3 Fusible du circuit de commande/4AF
4 Interrupteur principal
5 Contacteur
6 Limiteur de température de sécurité (STB)
7 Pompe basse consommation
8 Manomètre
9 Retour chaudière (RK)
10 Insertion du cable de commande

11 Purgeur
12 Doigt de gant pour la sonde de température
13 Clapet anti-retour du manomètre
14 Pressostat manque d'eau
15 Soupape de sécurité
16 Corps de chaudiere avec isolation
17 Electronique de commande
18 Résistance électriche
19 Départ chaudière (VK)
20 Insertion des cables

Tronic Heat 3500

Chaudière électrique - Chauffage seul avec optionallon

Choix de la chaudière

Désignation	Puisance (kW)	Alimentation électricque	Référence	Prix HT*
Tronic Heat 3500 4 FR	4	Mono/tri	7 738 503 556	1 610
Tronic Heat 3500 6 FR	6	Mono/tri	7 738 503 557	1 610
Tronic Heat 3500 9 FR	9	Mono/tri	7 738 503 558	1 700
Tronic Heat 3500 12 FR	12	Mono/tri	7 738 503 559	1 740
Tronic Heat 3500 15 FR	15	Tri	7 738 503 560	2 040
Tronic Heat 3500 18 FR	18	Tri	7 738 503 561	2 040
Tronic Heat 3500 24 FR	24	Tri	7 738 503 562	2 170

• Éco-participation de 1,67 € HT non incluse.

Régulations ^(1) - Gestion de l'installation - régulation en fonction de l'extérieur

Compatibility	Désignation	Description	Référence	Prix HT*
Gamma Tronic Heat 3500	Module ELB-EKR	Module électronique permettant la régulation de la température de départ en fonction de la température extérieure (sonde extérieure comprise avec le module, et deux cables : liaison chaudière + liaison sonde extérieure)Autres fonctions réalisables :- Limitation de la puissance chaudière (délestage) par une ou deux entrées(relais sur la carte électronique)- Commande de la chaudière par signal externe 0...10V- Commande hora/blocage de la production ECS-Un relais permettant le report de la synthèse des défauts de la chaudière	8738 104 938	367

• Éco-participation de 0,12 € HT non incluse.

Régulations ^(1) - Gestion de l'installation - régulation en fonction de l'ambiance

Compatibilité	Désignation	Description	Référence	Prix HT*
Gamme Tronic Heat 3500	TRL 7.26 RF	Thermostat d'ambiance digital radio - programmation hebdomadaire - action sur l'enclenchement de la chaudière (alimentation piles)	7 716 780 267	193
Gamme Tronic Heat 3500	REG 60	Thermostat d'ambiance - programmation hebdomadaire - action sur l'enclenchement de la chaudière (alimentation piles)	7 716 900 712	142
Gamme Tronic Heat 3500	TRL 22	Thermostat d'ambiance - action sur l'enclenchement de la chaudière (alimentation 230 V)	7 716 780 264	42
Gamme Tronic Heat 3500	TRL 7.26	Thermostat d'ambiance digital - programmation hebdomadaire - action sur l'enclenchement de la chaudière (alimentation piles)	7 716 780 266	162

• Éco-participation de 0,12 € HT non incluse. (1) Caracteristiques et fonctionnalités, voir pages 204 à 213 « Régulations »

Production d'ECS (2)

Compatibilité	Désignation	Description	Référence	Prix HT
Gamine Tronic Heat 3500	Kit ECS DHW/BS	Obligatoire - Kit composé d'une vanne directionnelle (M1"), d'un moteur Honeywell VC46 et d'une sonde ECS pour doigt de gant (sonde Ø6 mm, longueur 2000 mm)	8738 104 964	224*
Gamine Tronic Heat 3500	WST 100 lx	Ballon 100 litres	7716 800 804	1150
Gamine Tronic Heat 3500	WST 150 lx	Ballon 150 litres	7716 800 805	1240

^* Eco-participation de 0,12 € HT non incluse. (2) Caracteristiques des ballons pages 198 à 203.

Plancher chauffant

Compatibility	Désignation	Description	Référence	Prix HT*
Gamme Tronic Heat 3500	Thermostat TB1	Obligatoire - thermostat plancher chauffant limiteur de la température de départ en conformité avec le DTU 65-14 (§ 5.2 Sécurité). Raccordement entre les bornes A2 et A6	7 719 002 255	43

• Éco-participation de 0,12 € HT non incluse.

Accessoires complémentaires

Compatibility	Désignation	Description	Référence	Prix HT*
Gamma Tronic Heat 3500	Sonde complémentaire NTC10k25C3977	La sonde des fonctions supplémentaires des chaudières Tronic Heat 3500 est conçue pour les applications suivantes : • Commande d'une source de remplacement (SE09= 2) • Mesure de la température hors gel dans une autre piece que celle où se trouve la chaudière (SE09= 3) • ou en tant que sonde supplémentaire pour le module de l'équipement supplémentaire (voir description des modules)	8 738 104 821	51
Gamma Tronic Heat 3500	Module ELB-KASK	Module cascade chaudières Le module KASK augmente les possibilités de fonctionnement de la chaudière électricte Tronic Heat 3500. Les fonctions suivantes sont disponibles : • Commande de cascade jusqu'à 6 chaudières • Commande de la pompé de cascade • Commande de la température de départ du chauffage en fonction de la température extérieure (sonde extérieure fournie) • Possibilité de commande de cascade par un thermostat d'ambiance • Affichage des défauts de l'installation	8 738 104 941	449

^* Eco-participation de 0,12 € HT non incluse.

Exemple de chiffrage

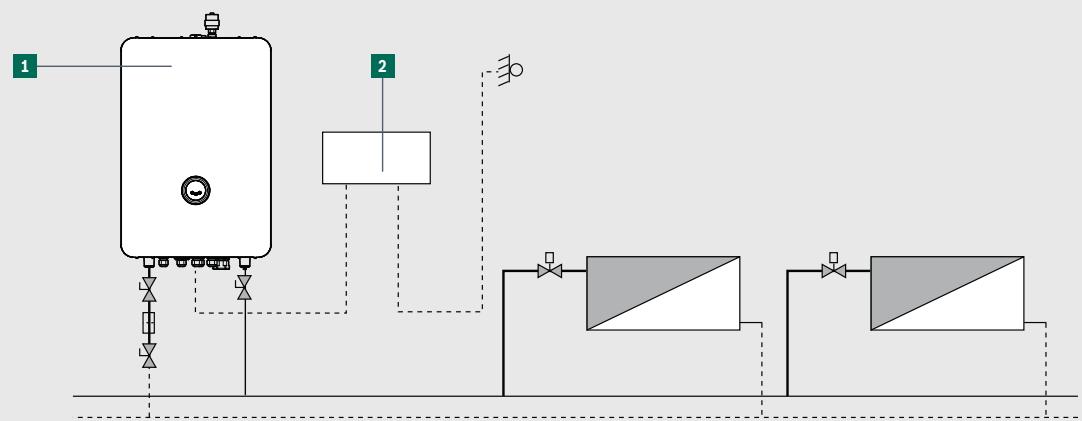

1 circuit de chauffage avec gestion de la température de départ fonction de la température extérieure

Repère	Désignation	Description	Référence	Prix HT
1	Chaudière chauffage seul	Tronic Heat 3500 4 FR	7 738 503 556	1610*
2	Module externe muni d'une sonde extérieure	Module ELB-EKR	8 738 104 938	367**
			TOTAL HT	1977

^* Eco-participation de 1,67 € HT non incluse.
^假 Eco-participation de 0,12 € HT non incluse.

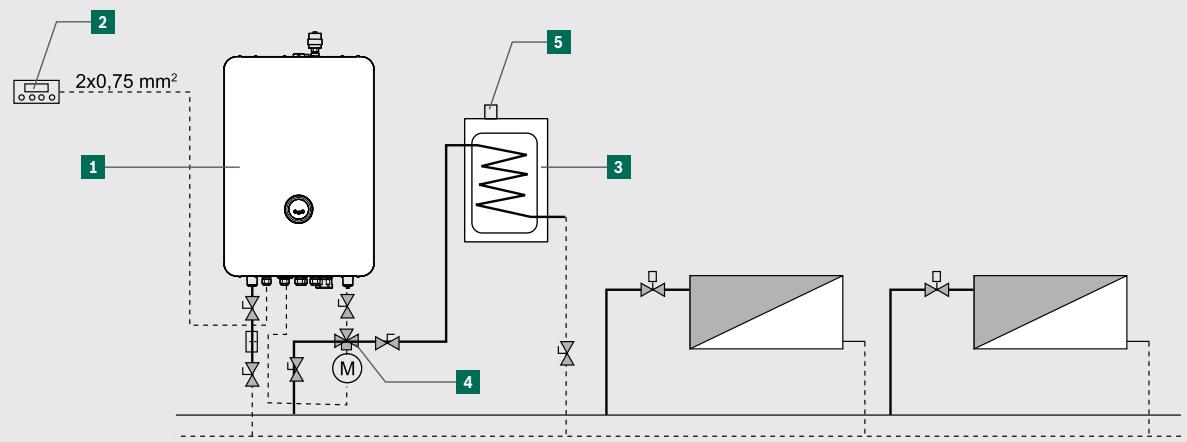

1 circuit de chauffage + eau chaude sanitaire

Repère	Désignation	Description	Référence	Prix HT
1	Chaudière chauffe seul	Tronic Heat 3500 4 FR	7 738 503 556	1 610*
2	Thermostat d'ambiance, programmation hebdomadaire	REG 60	7 716 900 712	142**
3	Ballon ECS 100 litres	WST 100 lx	7 716 800 804	1 150
4	Kit vanne directionnelle	Kit ECS DHW/BS	8 738 104 964	224**
5	Sonde du gallon
			TOTAL HT	3 126
