Type de produit Visiophone
Marque EXTEL
Modèle CONNECT 2
Dimensions moniteur 14,9 x 19,7 x 1,8 cm (H x L x P)
Dimensions platine de rue 20,2 x 7,0 x 2,8 cm (H x L x P)
Poids du kit 1,35 kg
Alimentation 15 V DC / 1,5 A / 22,5 W
Écran 7" (18 cm) tactile couleur, résolution 800 x 480 pixels
Platine de rue Capteur CMOS couleur 650 TVL, angle H70°/V55°, vision nocturne IR
Câblage 2 fils, distance max 100 m entre platine et moniteur
Sonnerie 6 mélodies, niveau sonore 85 dB
Mémoire photo Jusqu'à 100 photos
Fonctions Monitoring, ouverture via smartphone, enregistrement photo, double commande serrure/portail
Installation Simple sur 2 fils entre platine et moniteur
Vision nocturne Oui, LEDs IR invisibles
Porte-étiquette et bouton d'appel Lumineux
Fixation Moniteur mural, platine en saillie (encastrable en option)
Normes CE, ROHS, REACH
Température de fonctionnement -20°C à +50°C
Utilisation Moniteur intérieur, platine extérieure IP44
Entretien et nettoyage Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs.
Sécurité Installation électrique par un professionnel recommandée. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité Contacter le service après-vente EXTEL pour les pièces détachées.

FOIRE AUX QUESTIONS - EXTEL CONNECT 2 EXTEL

Comment installer le visiophone EXTEL CONNECT 2 ?
Branchez la platine de rue et le moniteur avec 2 fils. Utilisez le schéma de câblage fourni. Pour une installation encastrée, le boîtier d'encastrement réf. 720322 est nécessaire.
Comment connecter le visiophone à mon smartphone ?
Téléchargez l'application dédiée sur l'App Store ou Google Play. Suivez les instructions de l'application pour coupler votre moniteur via WiFi.
Comment enregistrer des photos des visiteurs ?
La fonction d'enregistrement photo est automatique. Les photos sont stockées dans la mémoire interne (jusqu'à 100 photos). Vous pouvez les consulter depuis le moniteur.
Comment régler le volume de la sonnerie ?
Utilisez les réglages du moniteur : allez dans le menu Sonnerie et ajustez le volume. Vous pouvez aussi choisir parmi 6 mélodies.
Que faire si l'image de la caméra est floue ?
Vérifiez que la lentille de la platine de rue est propre. Si le problème persiste, ajustez la luminosité et le contraste dans les réglages de l'écran.
Comment ouvrir la porte ou le portail à distance ?
Depuis votre smartphone, utilisez l'application dédiée. Appuyez sur l'icône d'ouverture pour commander la serrure ou le portail (double commande).
Puis-je installer la platine de rue en encastré ?
Oui, grâce au boîtier d'encastrement optionnel réf. 720322. La platine est livrée pour une fixation en saillie.
Comment nettoyer l'écran tactile sans l'endommager ?
Utilisez un chiffon doux et non abrasif légèrement humide. Évitez les nettoyants chimiques.
Que faire si le visiophone ne s'allume pas ?
Vérifiez que l'adaptateur secteur 15V est correctement branché et que la prise fonctionne. Si le problème persiste, contactez le SAV.
Comment changer la sonnerie du visiophone ?
Accédez au menu des réglages sur le moniteur. Sélectionnez Sonnerie puis parcourez les 6 mélodies disponibles. Confirmez votre choix.

Questions des utilisateurs sur EXTEL CONNECT 2 EXTEL

2 questions sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Comment connecter la base et la platine du visiophone EXTEL CONNECT 2 ?
FAQ fréquente - 06/03/2026
Réponse Notice-Facile

Pour connecter la base et la platine du visiophone EXTEL CONNECT 2, suivez ces étapes clés :

1. Préparation des éléments

  • Assurez-vous d'avoir tous les câbles nécessaires : alimentation, signal vidéo et audio.
  • Vérifiez que la platine extérieure et la base intérieure sont prêtes à être installées.

2. Installation et connexion de la platine extérieure

  • Fixez la platine extérieure à l'emplacement choisi, en veillant à sa stabilité.
  • Branchez les câbles sur les bornes prévues, en respectant les indications pour l'alimentation et la transmission du signal.

3. Installation et connexion de la base intérieure

  • Installez la base à l'intérieur, près d'une prise électrique.
  • Connectez les câbles aux bornes correspondantes sur la base, en respectant les polarités et les indications fournies.

4. Alimentation et vérification

  • Branchez la base à une prise électrique pour l'alimenter.
  • Assurez-vous que la platine extérieure reçoit également l'alimentation nécessaire.
  • Testez le système en appuyant sur le bouton de la platine pour vérifier la transmission de l'image et du son vers la base.

En suivant ces étapes, vous devriez pouvoir connecter correctement la base et la platine de votre visiophone EXTEL CONNECT 2 et assurer son bon fonctionnement.

Répondre (soyez le premier)
Comment résoudre le problème lorsque la sonnerie extérieure du visiophone EXTEL CONNECT 2 ne fonctionne plus ?
FAQ fréquente - 03/12/2025
Réponse Notice-Facile

Si la sonnerie extérieure de votre visiophone EXTEL CONNECT 2 ne fonctionne plus, commencez par vérifier le volume de la sonnerie via le moniteur intérieur. Le CONNECT 2 propose 6 sonneries différentes avec un niveau sonore de 86 dB. Allez dans le menu des réglages du moniteur et accédez aux paramètres de volume de la sonnerie pour vous assurer qu'il est augmenté à un niveau audible et que la sonnerie n'a pas été accidentellement mise en sourdine.

Ensuite, contrôlez l'alimentation et la connexion 2 fils. Le CONNECT 2 fonctionne sur câblage 2 fils entre la platine de rue et le moniteur intérieur. Inspectez visuellement les deux fils de connexion pour détecter tout dommage, coupure ou mauvais contact. Vérifiez que l'adaptateur secteur 15V du moniteur est correctement branché à une prise de courant fonctionnelle et que le câble n'est pas endommagé.

Assurez-vous également que la distance entre la platine de rue et le moniteur ne dépasse pas 100 mètres, qui est la portée maximale indiquée pour ce modèle. Une distance excessive peut causer des dysfonctionnements. Vérifiez que les deux appareils communiquent bien : testez d'abord l'appel vidéo pour voir si la connexion générale fonctionne.

Si le problème persiste, essayez de redémarrer complètement le système en débranchant l'adaptateur secteur du moniteur pendant 30 secondes, puis rebranchez-le. Cela permet de réinitialiser les paramètres et de corriger les dysfonctionnements temporaires. Si après ces vérifications la sonnerie reste inactive, vérifiez que vous n'avez pas involontairement désactivé la sonnerie dans les paramètres avancés du moniteur. En dernier recours, contactez le service client EXTEL via la hotline garantie indiquée dans votre documentation pour une assistance technique ou une réparation.

Répondre (soyez le premier)

Téléchargez la notice de votre Visiophone au format PDF gratuitement ! Retrouvez votre notice EXTEL CONNECT 2 - EXTEL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EXTEL CONNECT 2 de la marque EXTEL.

MODE D'EMPLOI EXTEL CONNECT 2 EXTEL

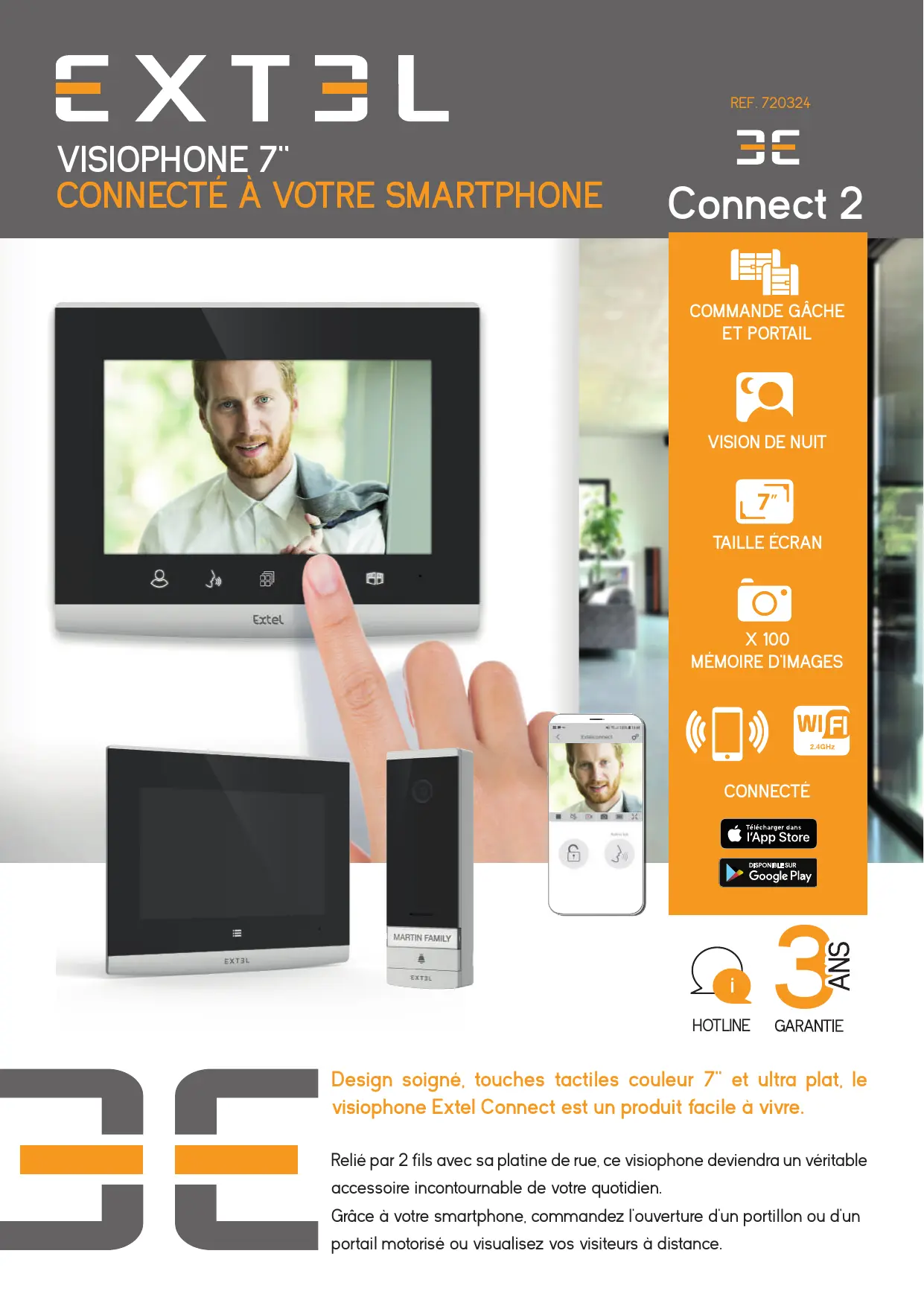

Design soigné, touches tactiles couleur 7" et ultra plat, le visiophone Extel Connect est un produit facile à vivre.

Relié par 2 fils avec sa platine de rue, ce visiophone devendra un veritable accessoire incontournable de votre quotasien.

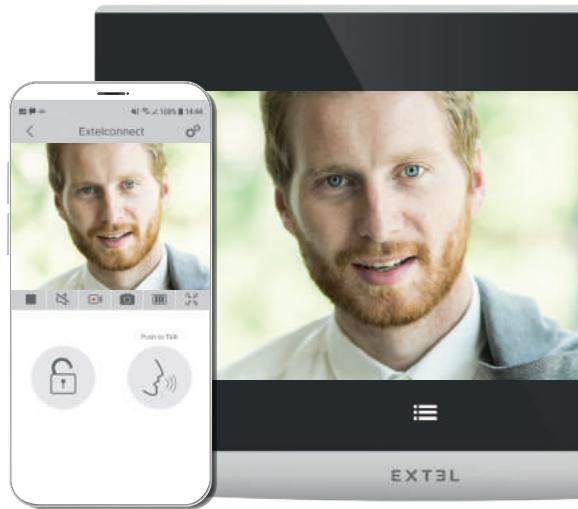

Grçá à votre smartphone, commandez l'ouverture d'un portillon ou d'un portail motorisé ou visualisez vos visiteurs à distance.

  • Installation simple et rapide sur 2 fils entre la platine de rue et le moniteur
  • Accueillez et ouvre à vos visiteurs depuis votre domicile et partout ailleurs via votre smartphone
  • Enregistrement photo des visiteurs sur mémoire interne
  • Fonction monitoring pour surveiller toute entree facilitement
  • Double commande serrure ET portail
  • Vision de nuit infrarouge
  • Porte étiquette et bouton éclaire
  • Platine de rue et visière en aluminium
  • Mémoire intégrée pour enregistrer des photos des visiteurs qui se sont presentés en votre absence

EXTEL EXTEL CONNECT 2 - 1

EXTEL EXTEL CONNECT 2 - 2

Telecharger dans IApp Store

EXTEL EXTEL CONNECT 2 - 3

DISPOINSURE SLoggle Play

EXTEL EXTEL CONNECT 2 - 4

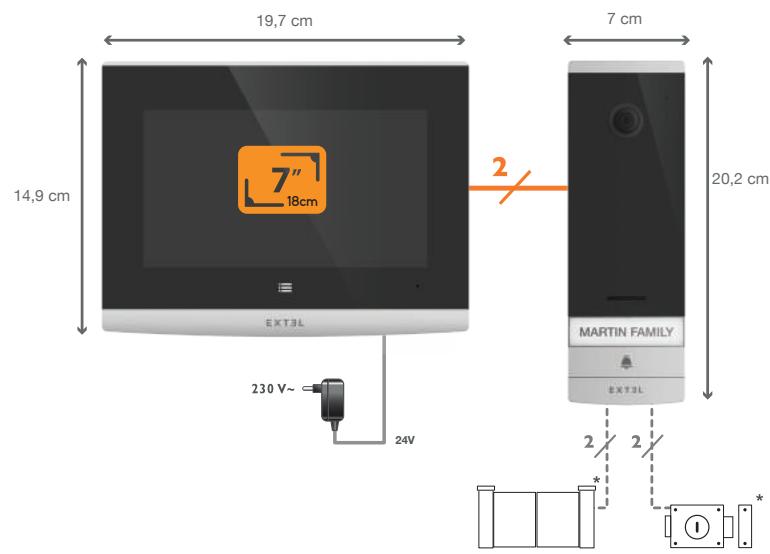

SCHEME DE CÁBLAGE

EXTEL EXTEL CONNECT 2 - SCHEME DE CÁBLAGE - 1

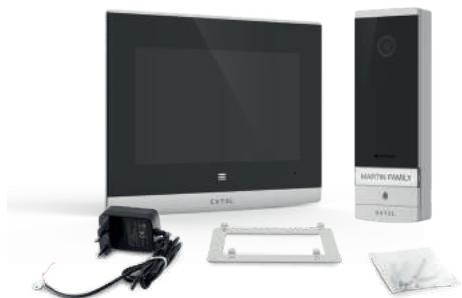

CONTENU DU KIT

  • 1 monitreur couleur 7'' avec touches sensitives et connexion WiFi
    -1 platine de rue
  • 1 support mural pour moniteur
    -Visserie de fixation
    -1 adaptateur secteur 15V
  • Un guide de démarriage rapide

EXTEL EXTEL CONNECT 2 - CONTENU DU KIT - 1

EXTEL EXTEL CONNECT 2 - CONTENU DU KIT - 2

OPTION

  • Fixation encastree de la platine de rue possible grâce au boitier d'encastrement ref. 720322. en option.

CARACTERISTIQUES TECHNIQUES

Cablège2 Fils
Distance maxi.Platine de rue/caméra - écran : 100m
CommandeSerrure et portail
Sonnerie6 Sonneries Niveau sonore : 85dB
Caracteristiques écranDiagonale : 7° (18cm) Résolution : 800 x 480 px Mémoire photo : 100 max Fixation : murale
Caracteristiques Platine de rueCaptein : c-mos couleur 650tvl Angle de vue : h70°/v55° Vision nocture : leds ir invisible Bouton d'applé lumineux : oui Porte étiquette lumineux : oui Commande gâche : 12V / 1.1A maxi Commande portail : pouvoir de coupure 12V / 2A maxi Fixation : en saillie
RéglagesLuminosité + contraste + volume sonnerie + couleur
FinitionMoniteur : plastique gris et noir Platine de rue : aluminium noir et gris
Caracteristiques electriques15V DC / 1.5A / 22.5W
Température De fonctionnement-20°C / +50°C
UtilisationMoniteur : intérieur platine de rue : extérieur (IP44)
Caracteristiques Produit seulDimensions moniteur : 14,9cm (h.) X 19,7cm (l.) X 1.8cm(p.) Dimensions platine de rue : 20,2cm (h.) X 7cm (l.) X 2.8 (p.) Poids : 10 Kg
Caracteristiques kitDimensions : 21cm (h.) X 315cm (l.) 9,0cm (p.) Poids: 1,35 kg
Norme et certificationCE, ROHS, REACH
