SEAMASTER PLUS - Robot de piscine MAYTRONICS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robot nettoyeur de piscine automatique
Marque	Maytronics
Modèle	SEAMASTER PLUS
Profondeur de fonctionnement	0,4 m à 5 m
Alimentation électrique	100-125 VAC ou 200-230 VAC, 50-60 Hz, sortie <30 VDC
Indice de protection du moteur	IP 68
Indice de protection de l'alimentation	IP 54
Température de l'eau recommandée	6 °C à 35 °C
pH de l'eau recommandé	7,0 - 7,8
Concentration maximale de chlore	4 ppm
Concentration maximale de sel (NaCl)	5000 ppm
Type de filtration	Double filtration avec panier et panneaux ultrafins
Fonctions principales	Nettoyage automatisé du fond, des parois et de la ligne d'eau ; brossage actif
Entretien courant	Nettoyage du panier de filtrage après chaque cycle, nettoyage périodique des panneaux
Entretien de l'hélice	Débrancher avant intervention ; retirer les déchets en ouvrant le compartiment
Sécurité	Utiliser une prise protégée par disjoncteur différentiel ; déconnecter avant entretien ; ne pas entrer dans l'eau pendant le fonctionnement
Pièces détachées principales	Panier de filtrage, panneaux ultrafins, hélice, chenilles, roues, alimentation
Rangement hors saison	Nettoyer, vider l'eau, enrouler le câble, stocker à l'abri du gel et du soleil entre 5°C et 45°C

FOIRE AUX QUESTIONS - SEAMASTER PLUS MAYTRONICS

Comment installer le robot pour la première fois ?

Placez l'alimentation à au moins 3,5 m du bord de la piscine, déroulez complètement le câble, connectez le câble flottant à l'alimentation en alignant l'ergot, puis branchez l'alimentation sur une prise protégée. Ensuite, introduisez le robot dans l'eau et allumez-le.

Quels sont les voyants lumineux du modèle Classic 11+ ?

Le voyant bleu clignotant indique un fonctionnement normal. Le voyant vert clignotant indique une communication avec la télécommande ou le smartphone.

Comment nettoyer le panier de double filtrage ?

Assurez-vous que l'alimentation est débranchée. Ouvrez le couvercle des filtres, soulevez le panier, ouvrez le loquet pour libérer les déchets, puis rincez le panier à l'eau. Pour un nettoyage périodique, démontez les panneaux ultrafins dans l'ordre 1-2-3-4, nettoyez-les, puis remontez dans l'ordre inverse.

Que faire si le robot ne se déplace pas ?

Vérifiez que le câble flottant est bien branché à l'alimentation. Débranchez l'alimentation et inspectez l'hélice, les chenilles et les roues pour tout obstacle. Nettoyez si nécessaire, puis rebranchez et rallumez.

Pourquoi le robot tourne-t-il sur lui-même ?

Cela peut être dû à un panier de filtrage bouché, des déchets dans l'hélice, une mauvaise position de l'alimentation, ou une eau déséquilibrée (algues, pH). Nettoyez le filtre, retirez les déchets, ajustez la position de l'alimentation et corrigez la chimie de l'eau.

Comment sortir le robot de la piscine ?

Éteignez l'alimentation et débranchez-la de la prise. Utilisez le câble flottant pour rapprocher le robot du bord, puis saisissez la poignée pour le sortir. Ne tirez jamais sur le câble flottant pour le sortir.

Quelle est la profondeur minimale requise pour utiliser le robot ?

La profondeur minimale est de 0,4 mètre (1,33 pied).

Le robot ne grimpe pas sur les parois, que faire ?

Vérifiez que le panier de filtrage n'est pas bouché. Assurez-vous que l'eau a un pH correct et qu'il n'y a pas d'algues sur les parois. Brossez les murs si nécessaire. Enlevez aussi tout déchet dans l'hélice.

Comment ranger le robot hors saison ?

Videz toute l'eau du robot, nettoyez soigneusement les paniers et panneaux de filtrage, enroulez le câble sans plis, et stockez-le dans un endroit protégé du soleil, du gel et des intempéries, à une température entre 5°C et 45°C.

Le câble flottant fait des nœuds, que faire ?

Déroulez complètement le câble et laissez-le au soleil pendant une journée pour éliminer les plis. Si le problème persiste, nettoyez le panier de filtrage et retirez les déchets de l'hélice.

MODE D'EMPLOI SEAMASTER PLUS MAYTRONICS

Nettoyeur de piscine robotique Basic 11 / Classic 11 / Classic 11+ Mode d'emploi

Table des matieres

1. INTRODUCTION 2
2. SPECIFICATIONS 2
3. AVERTISSEMENTS ET MESURES DE PRECAUTION 2

3.1 Avertissements 2
3.2 Mesures de précaution 2

1. PIECES DU NETTOYEUR DE PISCINE 3
2. UTILISATION DU NETTOYEUR DE PISCINE 4

5.1 Preparation 4
5.2 Introduction du nettoyeur dans la piscine 5
5.3 Voyants lumineux - pour modèle Classic 11+ uniquement 5
5.4 Sortie du nettoyeur hors de la piscine 6

1. NETTOYAGE DU PANIER DE DOUBLE FILTRAGE 7

6.1 Nettoyage après usage 7
6.2 Nettoyage periodique 8

1. NETTOYAGE DE L'HELICE 9
2. RANGEMENT HORS SAISON 10
3. DEPANNAGE 11

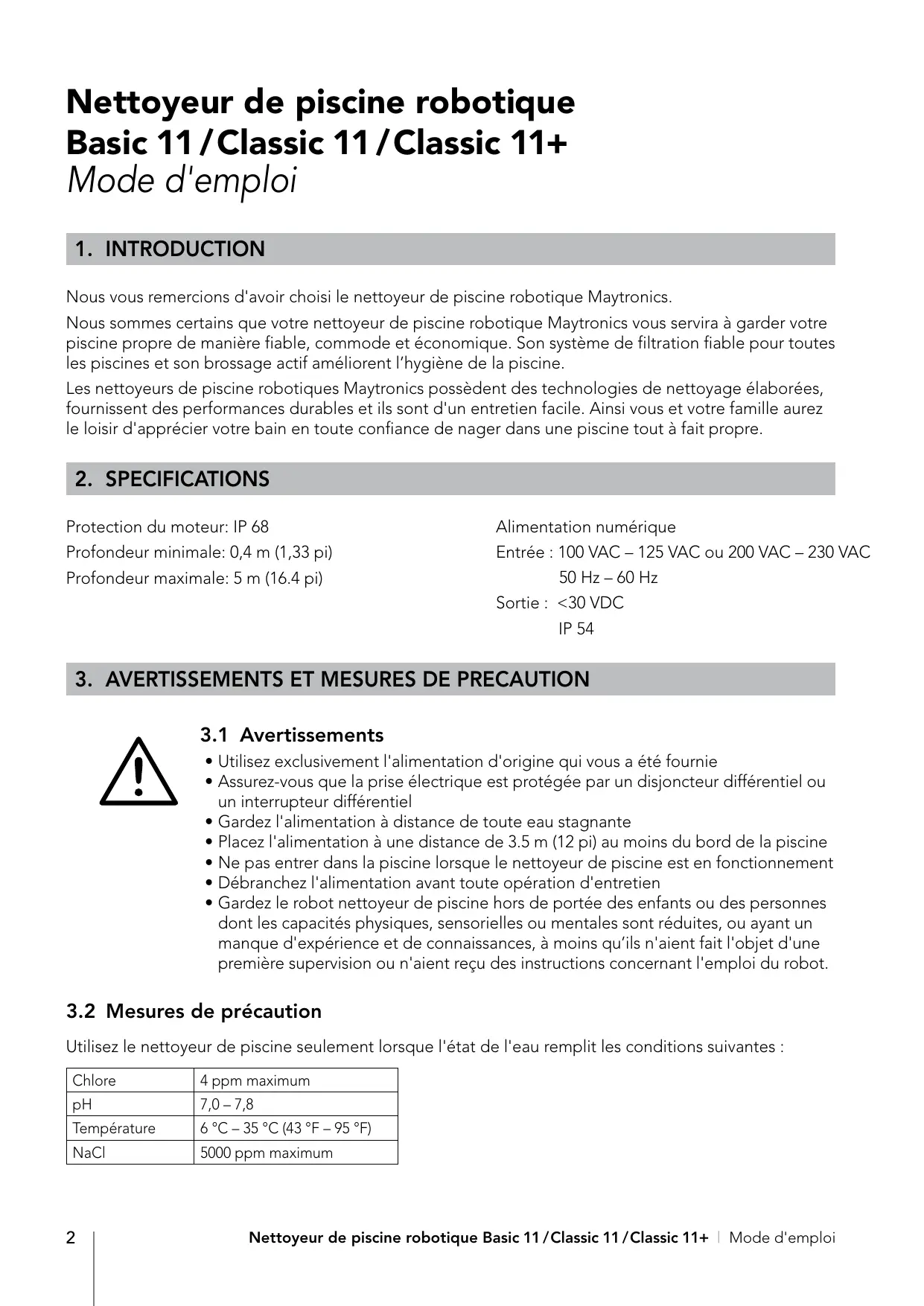

Nettoyeur de piscine robotique

Basic 11 / Classic 11 / Classic 11+

Mode d'emploi

1. INTRODUCTION

Nous vous remercions d'avoir besoin le nettoyeur de piscine robotique Maytronics.

Nous sommes certains que votre nettoyeur de piscine robotique Maytronics vous servira à garder votre piscine propre de manière fiable, commode et économique. Son système de filtration faisible pour toutes les piscines et son brossage actif améliorent l'hygiène de la piscine.

Les nettoyeurs de piscine robotiques Maytronics possèdent des technologies de nettoyage élaborées, fournissant des performances durables et ils sont d'un entretien facile. Ainsi vous et votre famille aurez le loisir d'apprécié votre bain en toute confiance de nager dans une piscine tout à fait propre.

2. SPECIFICATIONS

Protection du moteur: IP 68

Profondeur minimale: 0,4 m (1,33 pi)

Profondeur maximale: 5 m (16.4 pi)

Alimentation numérique

Entrée : 100 VAC – 125 VAC ou 200 VAC – 230 VAC

50 Hz - 60 Hz

Sortie: <30 VDC

IP 54

3. AVERTISSEMENTS ET MESURES DE PRECAUTION

3.1 Avertissements

Utilisez exclusivement l'alimentation d'origine qui vous a eté fournie
- Assurez-vous que la prise électrique est protégée par un disjoncteur différentiel ou un interrupteur différentiel
- Gardez l'alimentation à distance de toute eau stagnante
- Placez l'alimentation à une distance de 3.5 m (12 pi) au moins du bord de la piscine
- Ne pas entraer dans la piscine lorsque le nettoyeur de piscine est en fonctionnement
- Débranche l'alimentation avant toute opération d'entretien
- Gardez le robot nettoyeur de piscine hors de portée des enfants ou des personnes dont les capacities physiques, sensorielles ou mentales sont réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'ils n'aient fait l'objet d'une première supervision ou n'aient reçu des instructions concernant l'emploi du robot.

3.2 Mesures de précaution

Utilisez le nettoyeur de piscine seulement lorsque l'etat de l'eau remplit les conditions suivantes :

Chlore	4 ppm maximum
pH	7,0 – 7,8
Température	6 °C – 35 °C (43 °F – 95 °F)
NaCl	5000 ppm maximum

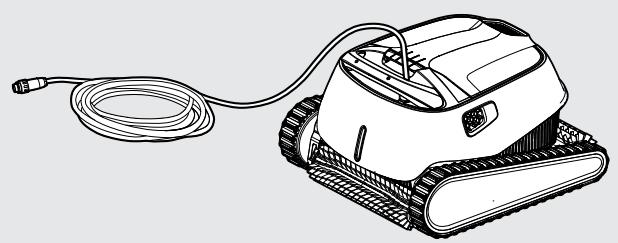

4. PIECES DU NETTOYEUR DE PISCINE

Nettoyeur de piscine du modele Basic 11/Classic 11/Classic 11+

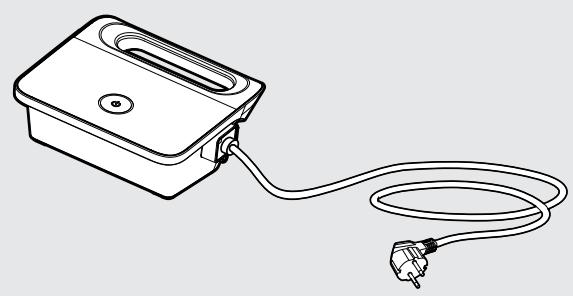

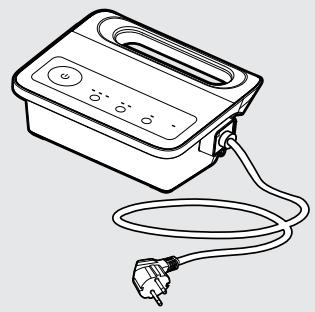

Alimentation - options

Options de filtrage

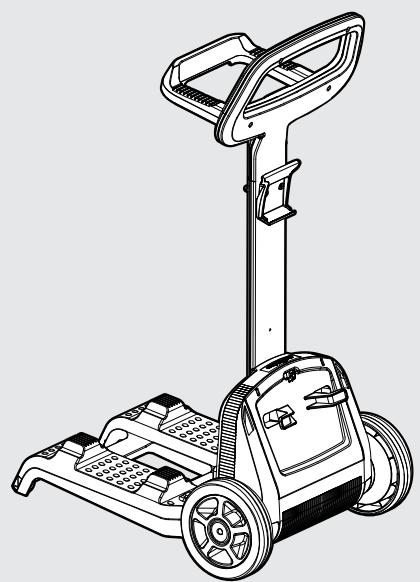

Caddy kit - optionnel

5. UTILISATION DU NETTOYEUR DE PISCINE

5.1 Préparation

Avant d'utiliser votre nettoyeur de piscine pour la première fois, effectuez les opérations suivantes :

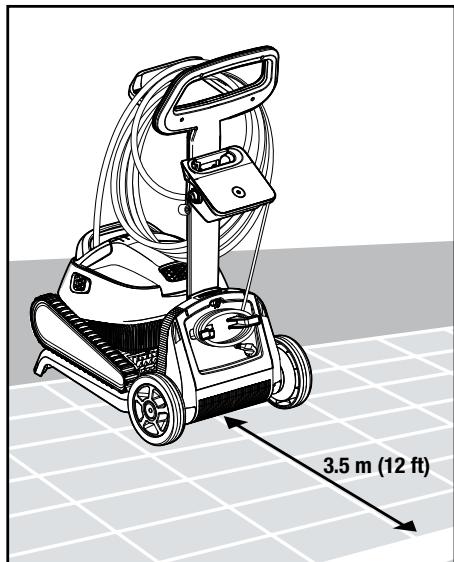

5.1.1 Placez l'alimentation à peu puis au milieu de la longueur de la piscine, à une distance de 3.5 m (12 pi) du bord de celle-ci.

5.1.2 Déroulez complètement le cable et déployez-le de façon à ce qu'il ne compte pas de replis.

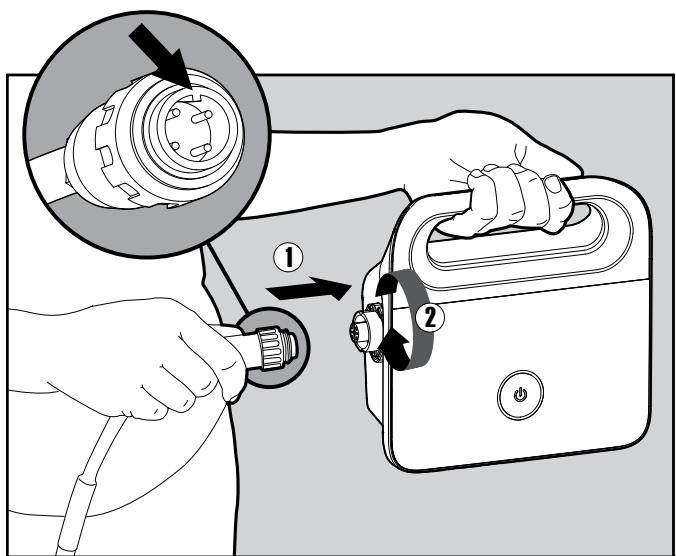

5.1.3 Connectez le cable flottant à l'alimentation, alignez l'ergot du connecteur avec l'encoche de la prise sur l'alimentation (1), puis tournez dans le sens des aiguilles d'une montre (2).

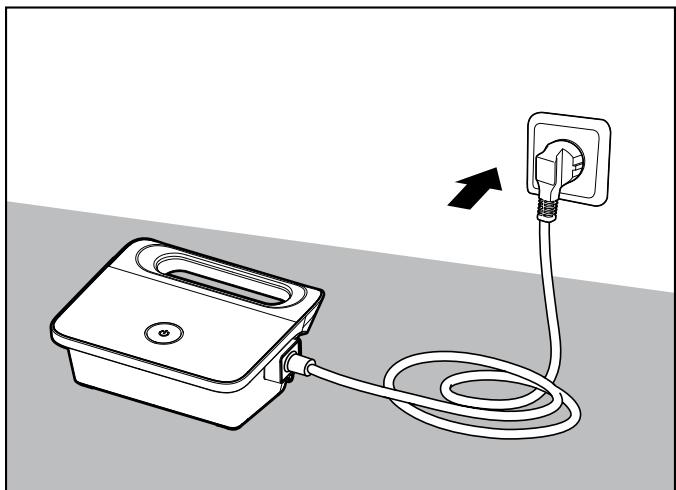

5.1.4 Branchez l'alimentation sur une prise de courant, en la laissant sur la position eteinte.

5.2 Introduction du nettoyeur dans la piscine

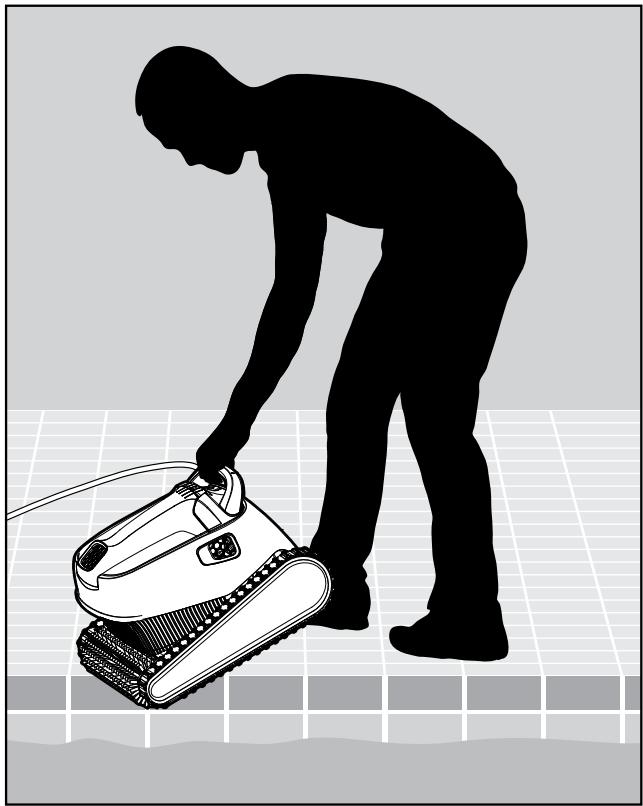

5.2.1 Introduisez le nettoyeur dans la piscine. Lâchéz-le et laissez-le descendre jusqu'au fond. Assurez-vous que le cable flottant ne rencontre pas d'obstruction.

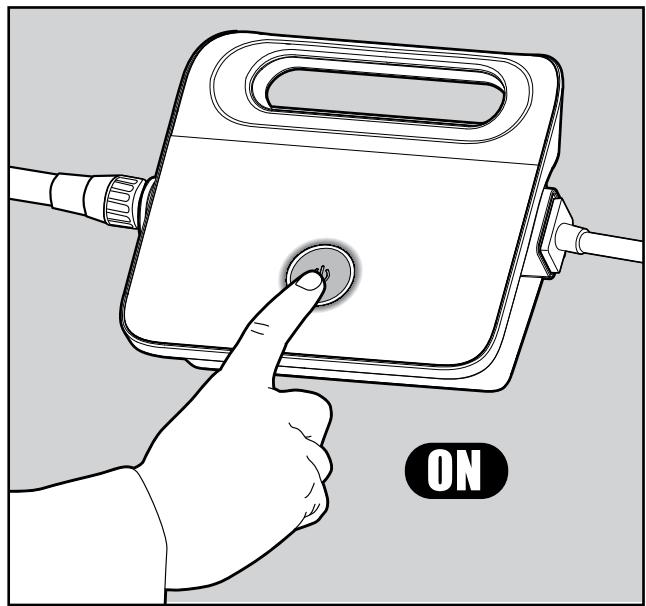

5.2.2 Allumez l'alimentation.
Le nettoyeur se met à fonctionner jusqu'à ce qu'il compte le cycle de nettoyage.

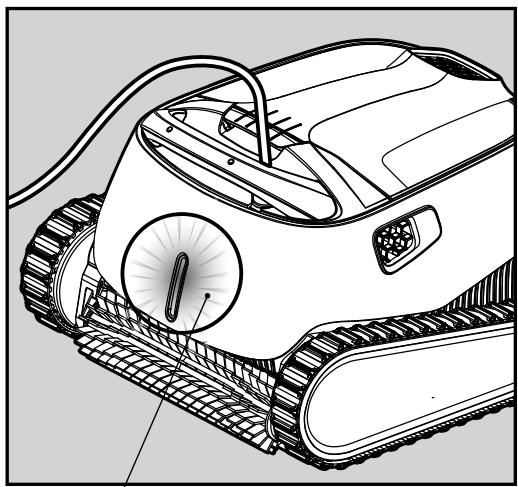

5.3 Voyants lumineux - pour model Classic 11+ uniquement

Voyant	Indication
Bleu clignotant	Fonctionnement normal du nettoyeur de piscine
Vert clignotant	Communication de la télécommande ou du téléphone intelligent avec le nettoyeur de piscine

5.3.1 Voyants lumineux.

5.4 Sortie du nettoyeur hors de la piscine

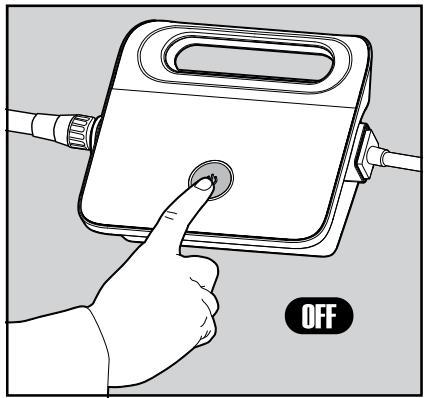

Eteignez l'alimentation et débranchez le cable de la prise de courant.

5.4.1

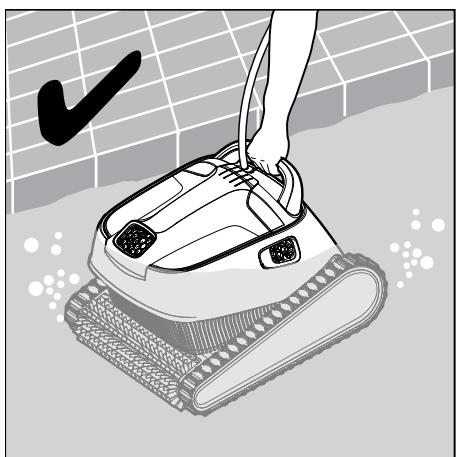

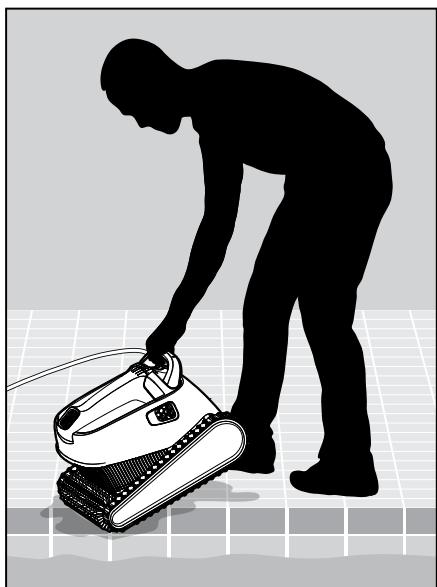

5.4.2 Au moyen du cable flottant, rapprochez le nettoyeur du bord de la piscine. Saisissez la poignée du nettoyeur et sortez celui-ci de la piscine.

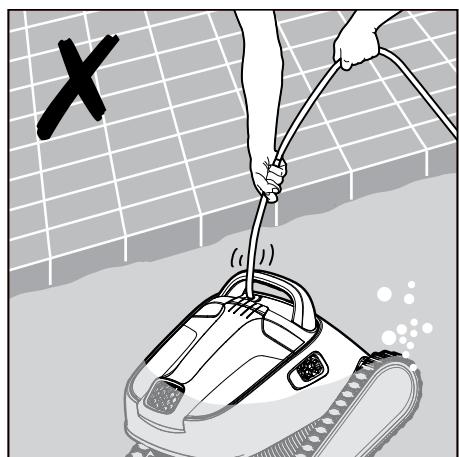

NE JAMAIS SORTIR LE NETTOYEUR DE LA PISCINE EN TIRANT SUR LE CABLE FLOTTANT.

5.4.3 Posez le nettoyeur au bord de la piscine et laissez l'eau se vider.

6. NETTOYAGE DU PANIER DE DOUBLE FILTRAGE

Assurez-vous que l'alimentation est eteinte et debranchee.

Il est fortement recommendé de nettoyer le filtré après chaque cycle de nettoyage.

Attention: Ne laissez pas les panneaux de filtrage sécher avant de les nettoyer.

6.1 Nettoyage après usage - Désassemblage et nettoyage du panier à double filtrage

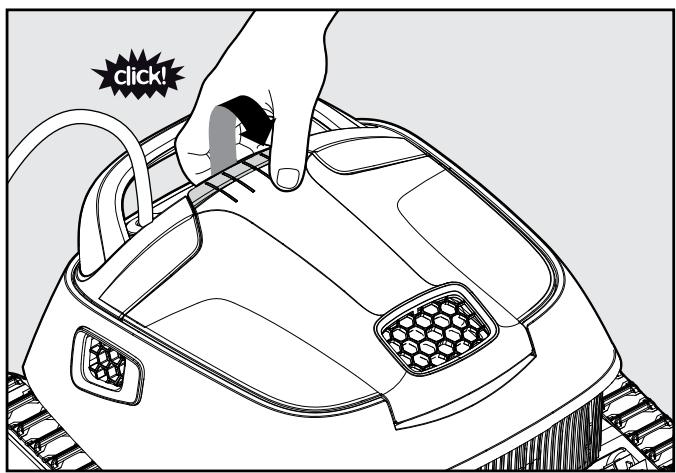

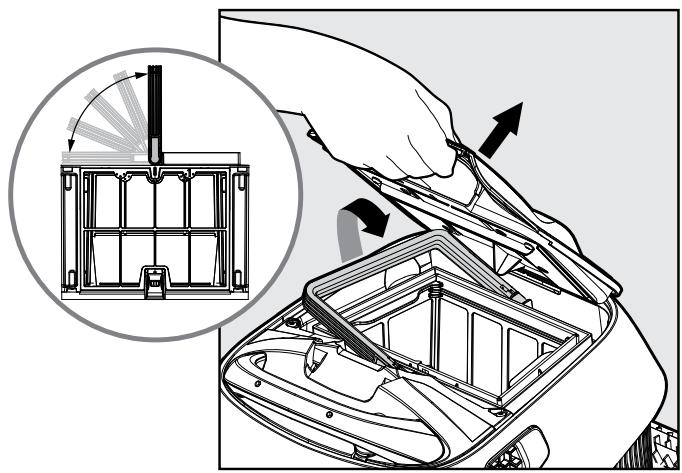

6.1.1 Ouvrez le couvercle des filtres.

6.1.2 Lors de l'ouverture du couvercle des filtres, la poignée se soulève indépendamment.

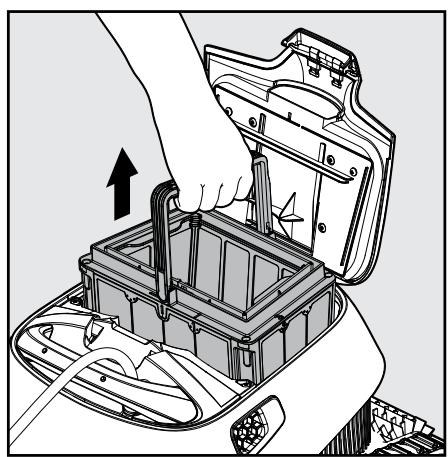

6.1.3 Soulevez le panier.

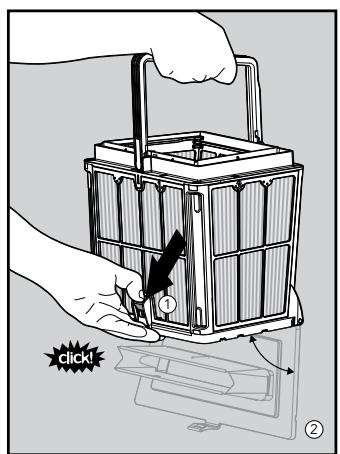

6.1.4 Ouvrez le loquet pour relâcher le panneau du bas et extraire les déchets.

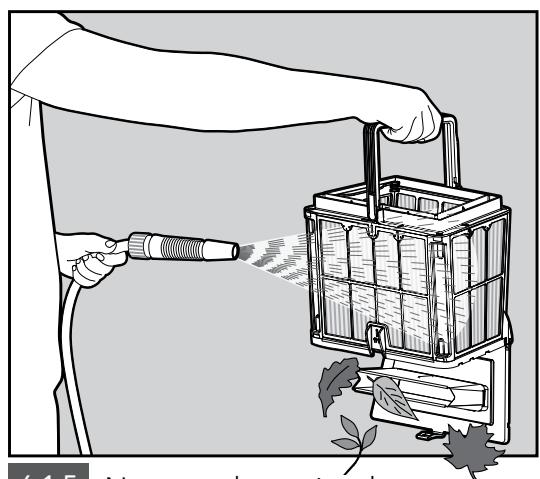

6.1.5 Nettoyez le panier de filtrage au moyen d'un jet d'eau.

6.2 Nettoyage périodique - commande au moins une fois par mois

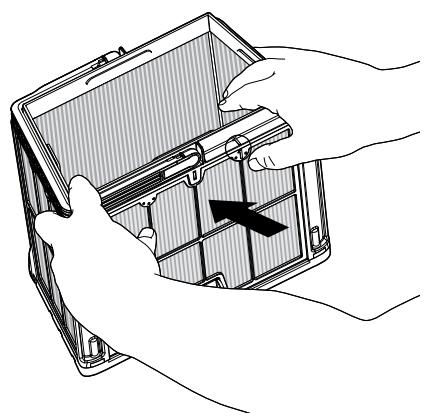

Démontez les 4 panneaux ultrafins du panier extérieur, en suivant la procédure:

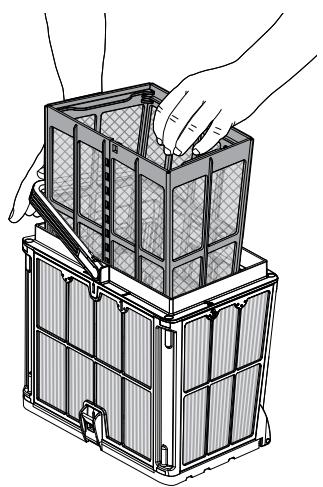

6.2.1 En tenant la poignée baisse, sortez le panier interieur.

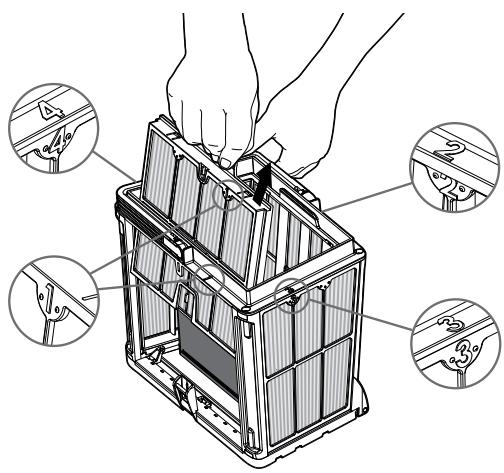

6.2.2 Demontez les panneaux : commencez par presser sur le panneau 1 avec vos pouces.

6.2.3 Continue à démonter les paniers dans l'ordre des nombres : 2 3 4

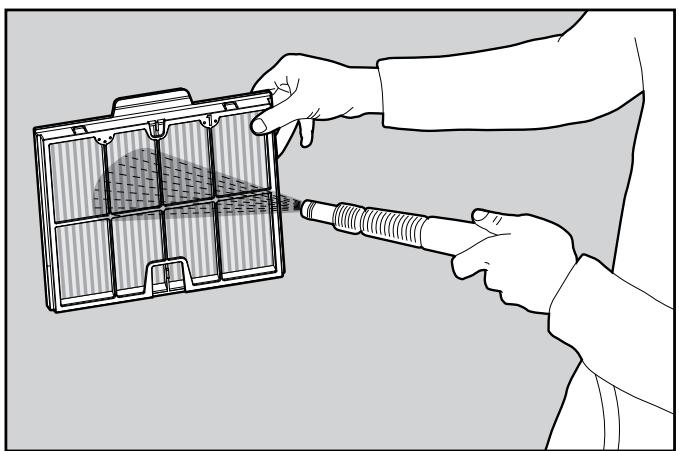

6.2.4 Nettoyez les panneaux de filtrage au moyen d'un jet d'eau.

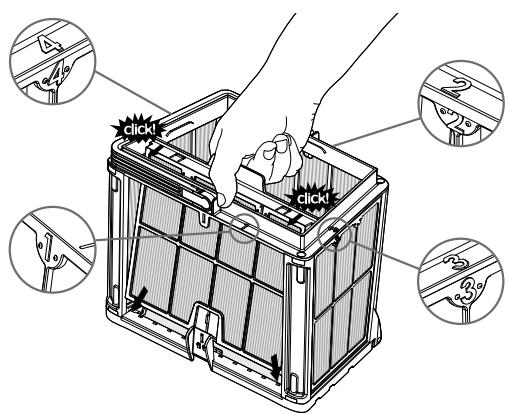

6.2.5 Remettez les panneaux de filtrage en place dans l'ordre suivant: 4 3 2 1

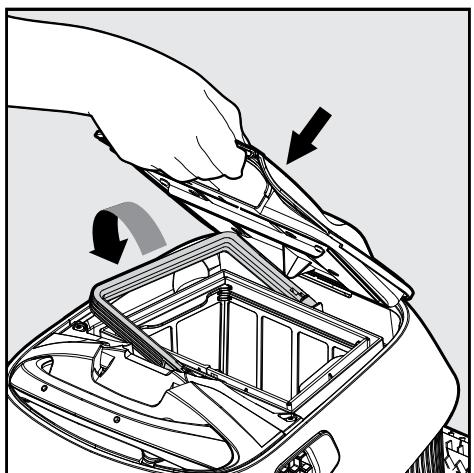

6.2.6 Replacez le panier de filtrage interieur, réinsérez l'assemblage de filtrage dans le nettoyeur et fermez le couvercle.

7. NETTOYAGE DE L'HELICE

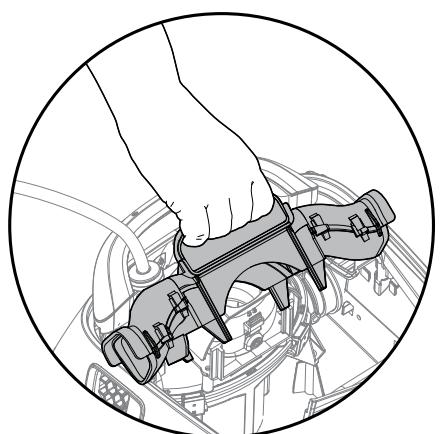

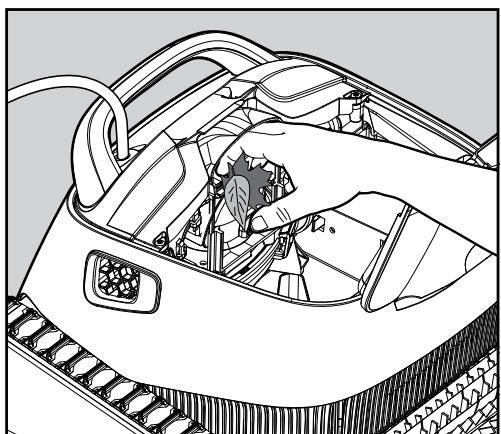

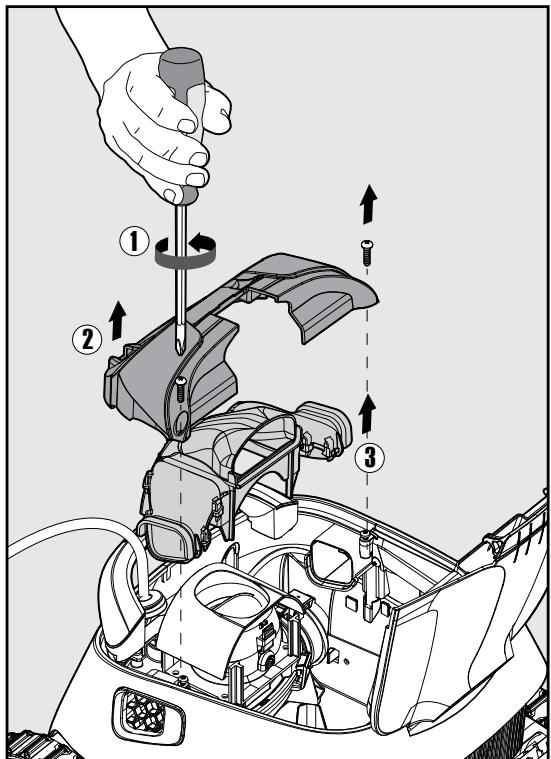

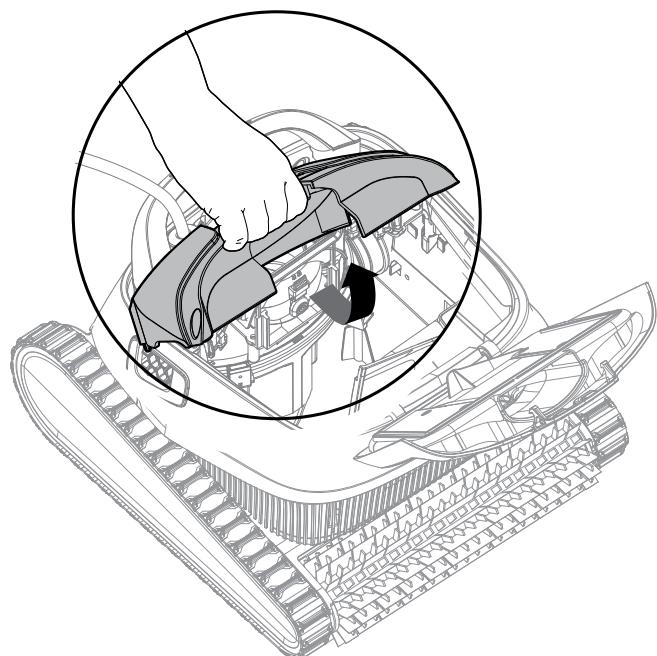

7.1 Si vous remarquez que des déchets sont pris dans l'hélice:

Assurez-vous que l'alimentation est et debranchée.

Enlevez les déchets pris dans l'hélice selon la procédure suivante:

7.1.1

7.1.2

7.1.3

7.1.4

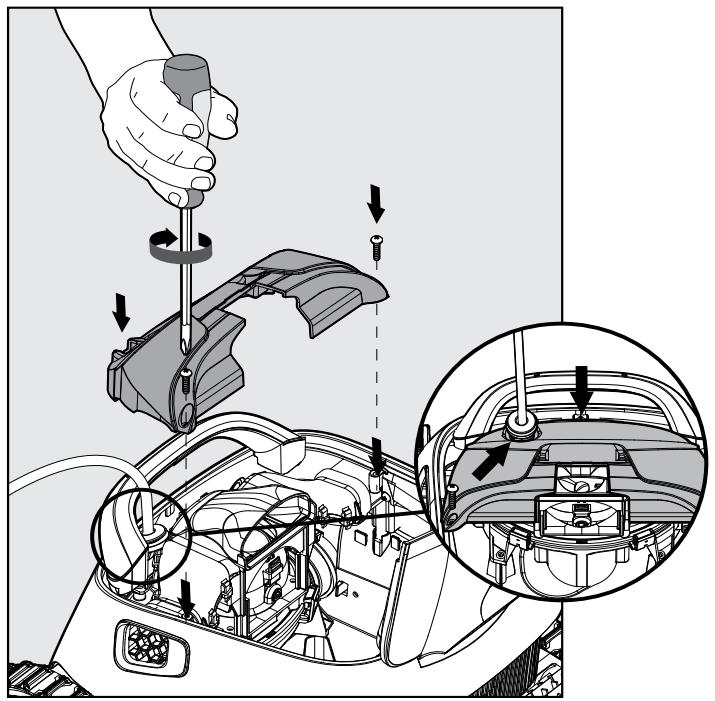

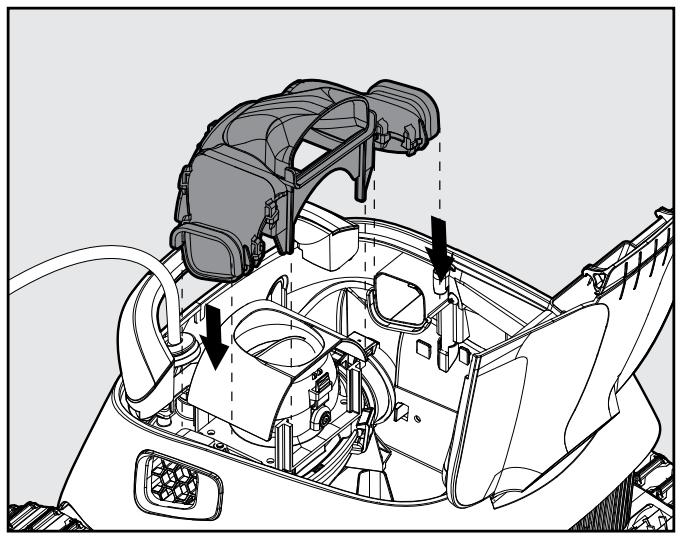

7.2 Remontez le compartment de l'hélice selon la procédure suivante :

7.2.1

7.2.2

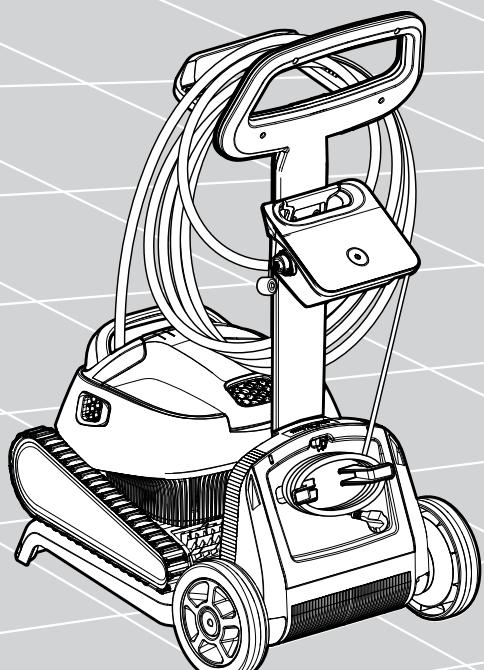

8. RANGEMENT HORS SAISON

Si le nettoyeur de piscine va se trouver inutilisé pendant une période prolongée, prenez les précautions suivantes:

Assurez-vous qu'il ne reste pas d'eau à l'intérieur du nettoyeur de piscine
- Nettoyez bien les paniers et les panneaux de filtrage, puis remettez-les en place
- Enroulez soigneusement le cable de façon à ce qu'il ne compte pas de replis
- Entreposez le nettoyeur de piscine dans un endroit protégé, à l'abri de l'atteinte directe du soleil, des intempéries et du gel, à une température située dans la plage 5^ C - 45^ C (41 °F - 113 °F)

9. DEPANAGE

Si les solutions suggérées ne résolvent pas le problème, veuilles contacter votre distributeur ou le centre de service.

Symptôme	Cause possible	Action correctrice
L'alimentation ou sontant d'allumage ne fonctionnent pas.	• Pas de tension dans la prise du mur. • L'alimentation n'a pas eté allumée. • Le cable d'alimentation n'est pas bien branché dans la prise.	• Vérifiez qu'il y a du courant dans la prise. • Vérifiez le branchement de l'alimentation et que le bouton d'allumage a été pressé. • Vérifiez que le cable d'alimentation est bien branché à fond dans la prise. • Eteignez l'alimentation. Attendez 30 secondes, puis rallumez.
Le nettoyeur de piscine ne se déplace pas.	• Le cable flottant n'est pas bien connecté à la prise de l'alimentation. • Un obstacle obstrue l'hélice, les chenilles ou les roues.	• Vérifiez que le cable flottant est bien branché à fond dans la prise de l'alimentation. • Débranchez l'alimentation. Ouvrez le couvercle de l'hélice et vérifie qu'elle n'est pas obstruée. Vérifiez que rien ne bloque les chenilles ou les roues.
Le nettoyeur de piscine tourne sur lui-même.	• Panier de filtrage bouché. • Il y a des déchets pris dans le couvercle ou le compartment de l'hélice. • Position incorrecte de l'alimentation. • L'eau de la piscine ou les algues dépassent les valeurs spécifiées.	• Nettoyez le panier de filtrage. • Enlevez les déchets pris dans le couvercle ou le compartment de l'hélice (cf. figures 7.2.1 et 7.2.2). • Placez l'alimentation de façon à ce que le nettoyeur de piscine puisse atteindre librement toute la surface de la piscine. • Corrigez l'état de l'eau et de la piscine.
Le nettoyeur de piscine tourne ou se déplace dans une seule direction.	• Il y a des déchets pris dans le couvercle ou le compartment de l'hélice.	• Enlevez les déchets pris dans le couvercle ou le compartment de l'hélice (cf. figures 7.2.1 et 7.2.2).
Le nettoyeur de piscine se déplace, mais il ne nettoie pas la piscine.	• Panier de filtrage bouché. • Il y a des déchets pris dans le couvercle ou le compartment de l'hélice.	• Nettoyez le panier de filtrage. • Enlevez les déchets pris dans le couvercle ou le compartment de l'hélice (cf. figures 7.2.1 et 7.2.2).
Le nettoyeur de piscine ne nettoie qu'une partie de la piscine.	• Position incorrecte de l'alimentation. • Une longueur insuffisante du cable flottant est libérée pour le fonctionnement correct du nettoyeur de piscine.	• Placez l'alimentation de façon à ce que le nettoyeur de piscine puisse atteindre librement toute la surface de la piscine. • Vérifiez qu'il y a une longueur suffisante de cable flottant pour que le nettoyeur de piscine puisse atteindre toute la surface de la piscine. • Nettoyez le panier de filtrage.
Le cable compte des replis.	• Panier de filtrage bouché. • Il y a des déchets pris dans le couvercle ou le compartment de l'hélice.	• Nettoyez le panier de filtrage. • Enlevez les déchets pris dans le couvercle ou le compartment de l'hélice (cf. figures 7.2.1 et 7.2.2). • Pour éliminer les replis, tendez le cable complètement et laissez-le ainsi pendant une journée au soleil.
Le nettoyeur de piscine ne grimpe pas sur les murs.	• Panier de filtrage bouché. • Algues sur les murs. • Valeur incorrecte du pH. • Il y a des déchets pris dans le couvercle ou le compartment de l'hélice.	• Nettoyez le panier de filtrage. • Vérifiez les valeurs des produits chimiques dans l'eau. Des valeurs incorrectes risquent d'encourager le développement des algues, rendant les murs glissants. Si c'est le cas, corrigez, puis Brossez les murs. • Enlevez les déchets pris dans le couvercle ou le compartment de l'hélice (cf. figures 7.2.1 et 7.2.2).
