DHU 2 EDITION LIMITE - Kit VMC simple flux EQUATION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit VMC simple flux
Marque	EQUATION
Modèle	DHU 2 EDITION LIMITE
Usage	Renouvellement d'air dans les pièces humides (cuisine, salle de bains, WC)
Alimentation électrique	230 V, 50 Hz
Protection électrique requise	2 A, courbe C
Nombre de vitesses	2 (petite vitesse et grande vitesse)
Déclenchement grande vitesse	Manuel (interrupteur) ou automatique (sondes hygrométriques)
Piquages d'aspiration	1 x Ø125 mm (cuisine) + 4 x Ø80 mm (sanitaires)
Piquage de refoulement	Ø125 mm
Débits d'air réglables	Configuration A, B, C selon nombre de sanitaires (jusqu'à 135 m³/h total)
Réglage du seuil d'humidité pour GV	Mini (déclenchements fréquents) à Maxi (moins fréquents)
Adaptation au type de logement	Curseur pour T1/T2 (2), T3 (3), T4 (4), T5+ (5)
Bouches d'extraction fournies	3 bouches BDO : 1 x Ø125 (cuisine) + 2 x Ø80 (sanitaires)
Installation	Suspendu ou posé sur plaque isolante, hauteur minimale 2,30 m
Entretien courant	Nettoyage des bouches tous les 2 mois à l'eau tiède savonneuse
Entretien annuel	Dépoussiérage des piquages et de l'intérieur du caisson
Sécurité	Déconnexion omnipolaire avec ouverture de contacts d'au moins 3 mm
Utilisateurs autorisés	Enfants de plus de 8 ans et personnes à capacités réduites sous surveillance
Fin de vie	Recyclage DEEE, ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - DHU 2 EDITION LIMITE EQUATION

Comment installer le caisson VMC ?

L'appareil doit être installé dans un endroit à l'abri de la circulation, à plus de 2,30 m de haut. Il peut être suspendu ou posé à plat sur une plaque en mousse ou laine de verre pour éviter la transmission du bruit. Assurez-vous de respecter les distances de sécurité et de prévoir une déconnexion omnipolaire.

Comment régler les vitesses de ventilation ?

Le groupe possède deux vitesses : petite vitesse (PV) pour le débit standard et grande vitesse (GV) pour les pics d'humidité. La GV peut être activée manuellement via un interrupteur (généralement dans la cuisine) ou automatiquement grâce aux sondes hygrométriques intégrées dans les piquages cuisine et salle de bains.

Comment nettoyer les bouches d'extraction ?

Tous les deux mois, nettoyez les bouches d'extraction dans de l'eau tiède savonneuse. Dépoussiérez également les entrées d'air. Ne jamais utiliser de solvants.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation électrique et le disjoncteur (2A courbe C). Assurez-vous que les gaines ne sont pas obstruées. Si le problème persiste, contactez un professionnel.

Puis-je installer l'appareil moi-même ?

L'installation électrique doit être réalisée par un professionnel qualifié, conformément aux normes en vigueur. Le raccordement des gaines peut être effectué par un bricoleur averti.

Quels sont les accessoires fournis ?

Le kit comprend le caisson VMC, trois bouches BDO (une Ø125 pour la cuisine, deux Ø80 pour les sanitaires), un interrupteur, et les presse-étoupes pour le passage des câbles.

Comment ajuster le seuil d'humidité pour le déclenchement automatique ?

Utilisez le bouton de réglage situé sur le caisson. La position 'Mini' déclenche la grande vitesse plus fréquemment, la position 'Maxi' moins fréquemment. Le réglage usine est généralement au milieu.

L'appareil est-il compatible avec une ventilation existante ?

Oui, vous pouvez utiliser un commutateur existant pour la commande manuelle. Suivez le schéma de branchement électrique fourni dans la notice.

Comment entretenir le caisson VMC ?

Une fois par an, démontez les gaines pour dépoussiérer les piquages et les régulateurs. Ouvrez le caisson en déclipsant les 3 clips avec un tournevis pour nettoyer l'intérieur. Ne pas utiliser de solvants.

Que faire en fin de vie de l'appareil ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un point de collecte DEEE (déchets d'équipements électriques et électroniques) pour recyclage. Les emballages doivent également être triés.

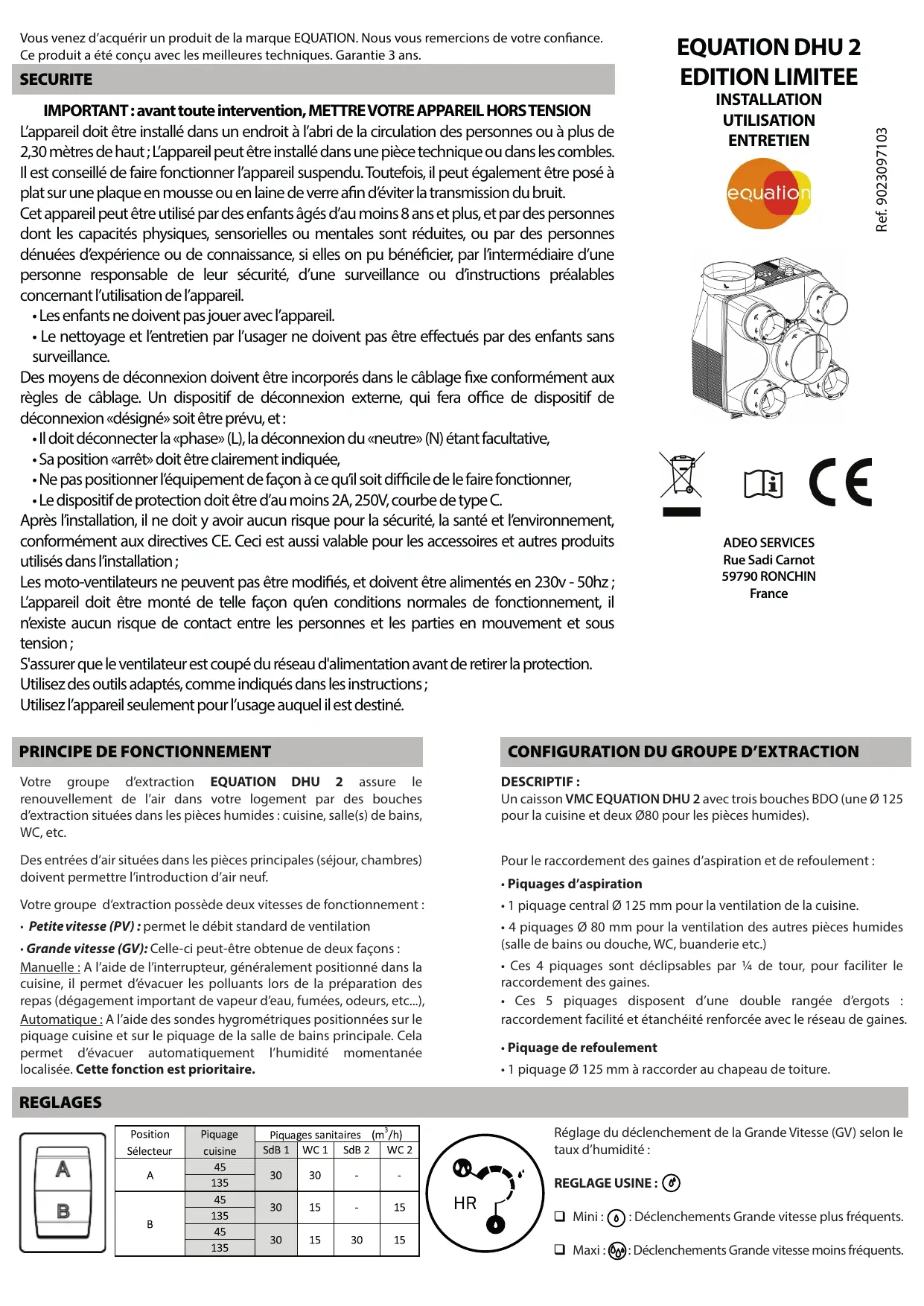

MODE D'EMPLOI DHU 2 EDITION LIMITE EQUATION

IMPORTANT : avant toute intervention, METTRE VOTRE APPAREIL HORS TENSION

L'appareil doit être installé dans un endroit à l'abri de la circulation des personnes ou à plus de 2,30 mètres de haut; L'appareil peut être installé dans une piece technique ou dans les combles. Il est conseilé de faire fonctionner l'appareil suspendu. Toutefois, il peut également être posé à plat sur une plaque en mousse ou en laine de verre afin d'éviter la transmission du bruit. Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et plus, et par des personnes dont les capacities physiques, sensorielles ou mentales sont réduites, ou par des personnes dénuées d'expérience ou de connaissance, si elles on pu bénéficier, par l'intérémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usage ne doivent pas etre effectués par des enfants sans surveillance.

Des moyens de déconnexion doivent être incorporeés dans le câblage fixe conformément aux règles de câblage. Un dispositif de déconnexion externe, qui fera office de dispositif de déconnexion «désigné» soit étant prévu, et:

• Il doit déconnecter la «phase» (L), la déconnexion du «neutre» (N) étant facultative,
• Sa position «arrêt» doit être clairément indiquée,
• Ne pas positionner l'équipment de façon à ce qu'il soit difficile de le faire fonctionner,
• Le dispositif de protection doit être d'au moins 2A, 250V, courbe de type C.

Après l'installation, il ne doit y avoiraucun risque pour la sécurité,la santé et I'environnement, conformément aux directives CE. Ceci est aussi valable pour les accessoires et autres produits utilisés dans l'installation;

Les moto-ventilateurs ne peuvent pas etre modifiés, et doivent etre alimentés en 230v - 50hz; L'appareil doit etre monte de telle facon qu'en conditions normales de fonctionnement, il n'existe aucun risque de contact entre les personnes et les parties en mouvement et sous tension;

S'assurer que le ventilateur est coupé du réseau d'alimentation avant de retirer la protection.

Utilisez des outils adaptés, comme indiqués dans les instructions;

Utilisez l'appareil seulement pour l'usage auquel il est destiné.

PRINCIPLE DE FONCTIONNEMENT

Votre groupe d'extraction EQUATION DHU 2 assure le renouvellement de l'air dans votre logement par des bouches d'extraction situées dans les pieces humides: cuisine, salle(s) de bains, WC, etc.

Des entrées d'air situées dans les pieces principales (sejour, chambres) doivent permettre l'introduction d'air neuf.

Votre groupe d'extraction possede deux vitesses de fonctionnement :

• Petité vitesse (PV): permet le début standard de ventilation
• Grande vitesse (GV): Celle-ci peut-être obtenue de deux façon :

Manuelle : A l'aide de l'interrupteur, généralement positionné dans la cuisine, il permet d'évacuer les polluants lors de la préparation des repas (dégagement important de vapeur d'eau, fumées, odeurs, etc...), Automatique : A l'aide des sondes hygrométriques positionnées sur le piquage cuisine et sur le piquage de la salle de bains principale. Cela permet d'évacuer automatiquement l'humidité momentanée localisée. Cette fonction est prioritaire.

EQUATION DHU 2 EDITION LIMITEE

INSTALLATION UTILISATION ENTRETIEN

ADEO SERVICES

Rue Sadi Carnot

59790 RONCHIN

France

Un caisson VMC EQUATION DHU 2 avec trois bouches BDO (une 125 pour la cuisine et deux 80 pour les pieces humides).

Pour le raccordement des gains d'aspiration et de refoulement :

- Piquages d'aspiration

• 1 piquage central Ø 125 mm pour la ventilation de la cuisine.
• 4 piquages Ø 80 mm pour la ventilation des autres pièces humides (salle de bains ou douche, WC, buanderie etc.)
• Ces 4 piquages sont déclipsables par 14 de tour, pour facilitier le raccordement des gains.
• Ces 5 piquages disposent d'une double rangée d'ergots : raccordement facilité et étanchéité renforcée avec le réseau de gains.

- Piquage de refoulement

• 1 piquage 0.125 ~mm à raccorder au chapeau de toiture.

REGLAGES

Position Sénécteur	Piquage cuisine	Piquages sanitaires (m3/h)
		SdB 1	WC 1	SdB 2	WC 2
A	45	30	30	-	-
	135
B	45	30	15	-	15
	135
	45	30	15	30	15
	135

Réglage du déclenchement de la Grande Vitesse (GV) selon le taux d'humidité :

REGLAGE USINE:

Mini: 6 :Déclenchements Grande vitesse plus féuents.

Maxi: Déclenchements Grande vitesse moins féuents.

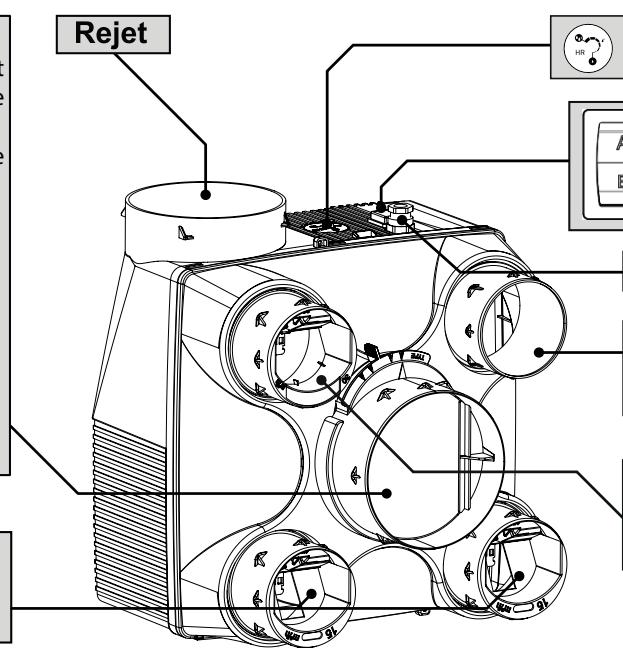

Piquage cuisine avec capteur d'humidité

Le piquage cuisine utilise une membrane permettant de réguler le débit en fonction du nombre de pieces de votre logement (salon,,chambre,bureau,...) L'ouverture de la membrane est générée par une réglette qui permet de sélectionner le type de votre logement.

Type de logement	Position curseur
T1 et T2	2
T3	3
T4	4
T5 et +	5

Piquages sanitaires 15 m3/h

WC multiples
Autres pièces humides : buanderie etc...

Bouton de réglage du déclenchement de la GV selon le taux d'humidité

Sélecteur nombre de sanitaires :
Postion A:Jusqu'a 2 sanitaires
Position B:3 et 4 sanitaires

Presse-étoupe, passage cable

Piquage sanitaire (principal) 30m3/h avec capteur d'humidité

Salle debains principale

Piquage sanitaire 30m3 / h

Autre salle de bains ou douche

WCunique

BRANCHEMENT ELECTRIQUE

Ouivre la trappe électrique à l'aide d'un tourmevis.
- Déclipper se connecteur rapide
- Passer le cable dans le presse-étoupe.
- Le raccordement électrique doit être effectué selon l'un des schémas à droite

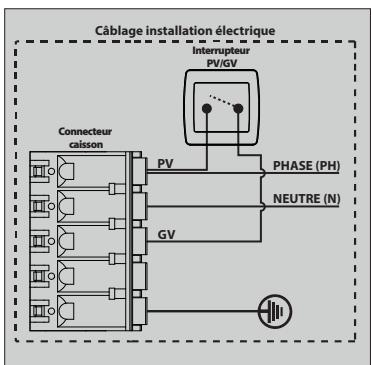

Installation de l'interrupteur fourni

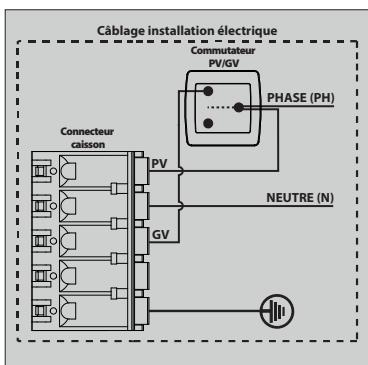

Installation avec commutateur existant

PREVOIR :

Un dispositif de coupure omnipolaire avec une distance d'ouverture des contacts d'au moins 3 mm.
Une protection 2A (courbe C) independante sur le tableau général pour la protection electrique.

Se I 100 sur les installations electriques, utilisez de preference un cable 3G avec des fils de section 1,5 a 2,5 mm² pour l'alimentation electrique de vaue caisson.

RESEAUD'EXTRACTION

Le réseau est réalisé en gaineouple PVC.

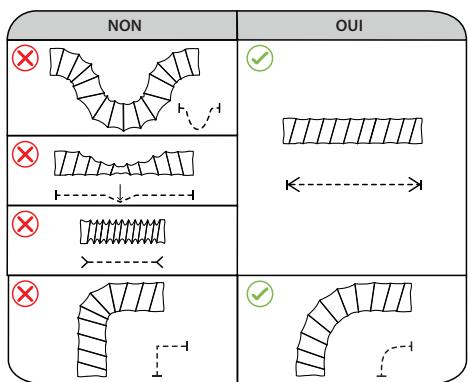

Le réseau doit être le plus simple possible :
- Eviter les longueurs et coudes superflus.
Faire des coudes de grands rayons

Connector les piquages 0125 mm du rejet et de la cuisine et fixer la gaine à l'aide d'un collier fils (CF125).

Déclipser les piquages sanitaires Ø80 par 1/4 de tour. Monter la gaine sur le piquage et la fixer avec un collier fils (CF80).

Remonter le piquage sur le caisson.

Le rejet du groupe d'extraction est raccordé à une sortie de toiture avec de la gaine Ø125.

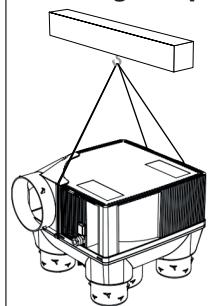

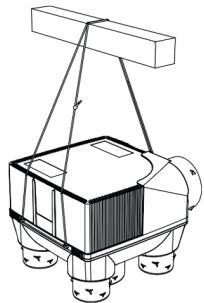

Montage suspendu en combles

CONSEIL : afin d'éviter les risques de condensation, utiliser de la gaine isolée (Gamme CSIP ECOSOFT).

ENTRETIEN & GESTION DES RESIDUS

Tous les deux mois : Nettoyer les bouches d'extraction dans de I'eau tiède et savonneuse et dépoussierer les entres d'air.

Tous les ans : Enlever les gains afin de dépoussiérer le piquage cuisine et les régulateurs. Dépoussiérer l'intérieur du groupe

en dégrafant les 3 clips à l'aide d'un tournevis (voir schéma ci-contre).

ATTENTION : pour ces opération, ne jamais utiliser de solvants.

CONSEIL:

Bien repérer les gains avant le démontage afin d'éviter tout risque d'érreur lors du démontage.

Traitement de fin de vie

les emballages (palettes non consignées, cartons, films, emballages bois) et autres DIB doivent être valorisés par un prestataire/agré. Il est strictement interdit de les brûler, de les enfouir ou de lesmetre en dépôt sauvage. Adresse de sites pour l'élimination des déchets: https://www.dechets-chantier.fbatiment.fr

Traitement d'un DEE Menager

Ce produit ne doit pas etre mis en decharge ni traite avec les dechets menagers mais doit etre depose dans un point de collecte approprié pour les dechets d'equipements electriques et electroniques (DEEE). Pour plus de précisions, nous contacter. Adresse pour informations complémentaires: ADEME nationale ou regionale http://www.ademe.fr

Mise hors service et recyclage

La norme CEE et l'engagement que nous devons maintainir envers les futures generations nous obligent à recycler le matériel; nous vous prions de ne pas oublier de déposer tous les éléments restants de l'emballage dans les containers correspondants de recyclage. Si ce symbole est apposé sur l'appareil, déposer l'appareil remplaça dans la déchetterie la plus proche.
