Type de produit	Sonde extérieure pour régulation de température
Marque	De Dietrich
Modèle	AF60
Dimensions	Environ 70 x 50 x 30 mm
Poids	Environ 100 g
Alimentation	Passive (capteur résistif, sans alimentation propre)
Plage de mesure	-20 °C à +50 °C
Précision	±0.5 °C (typique)
Type de capteur	Sonde résistive (CTN)
Raccordement électrique	Câble 2 x 1,5 mm² max., connecteur 2 plots
Matériau du boîtier	Plastique résistant aux intempéries
Indice de protection	IP44 (estimation)
Emplacement conseillé	Façade extérieure Nord ou Nord-Ouest, à l'abri du rayonnement solaire direct
Fonctions principales	Mesure de la température extérieure pour régulation de chauffage
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits agressifs.
Sécurité	Installation électrique conforme aux normes en vigueur. Débrancher avant intervention.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. En cas de panne, remplacer l'appareil.
Accessoires fournis	2 vis à bois Ø4 + chevilles, connecteur 2 plots
Informations générales	Sonde extérieure pour chaudières De Dietrich. Notice de montage incluse.

FOIRE AUX QUESTIONS - AF60 DE DIETRICH

Où installer la sonde extérieure AF60 ?

Installez la sonde sur la façade extérieure la plus froide (Nord ou Nord-Ouest), à l'abri du rayonnement solaire direct, à au moins 2 mètres du sol et loin des ouvertures (portes, fenêtres).

Quel type de câble utiliser pour le raccordement ?

Utilisez un câble électrique de section 2 x 1,5 mm² maximum. Raccordez-le au connecteur 2 plots de la sonde et au connecteur fourni côté chaudière.

La sonde AF60 est-elle compatible avec toutes les chaudières De Dietrich ?

Oui, elle est conçue pour les chaudières De Dietrich équipées d'une entrée pour sonde extérieure. Consultez la notice de votre chaudière pour vérifier la compatibilité.

Comment vérifier le bon fonctionnement de la sonde ?

Mesurez la résistance entre les deux fils à l'aide d'un ohmmètre. Comparez la valeur avec le tableau des résistances fourni dans la notice (ex. 2391 Ω à -20°C, 528 Ω à 20°C).

Que faire si la température affichée est incorrecte ?

Vérifiez le câblage et les connexions. Assurez-vous que la sonde n'est pas exposée à une source de chaleur (soleil, ventilation) et qu'elle est correctement positionnée. Si le problème persiste, remplacez la sonde.

La sonde AF60 nécessite-t-elle une alimentation électrique ?

Non, c'est un capteur passif (résistance variable). Il ne nécessite aucune alimentation propre. Le signal est lu par le circuit de la chaudière.

Peut-on rallonger le câble de la sonde ?

Oui, mais utilisez un câble de même section (2 x 1,5 mm²) et évitez les longueurs excessives (max. 50 mètres) pour ne pas affecter la mesure.

Quel entretien nécessite la sonde extérieure ?

Nettoyez occasionnellement le boîtier avec un chiffon doux et sec. Vérifiez qu'aucun débris ou saleté n'obstrue les ouvertures. Aucun entretien particulier n'est requis.

La sonde est-elle résistante aux intempéries ?

Oui, son boîtier est conçu pour résister aux conditions extérieures (pluie, neige, vent). Cependant, évitez de l'installer dans des zones inondables ou sujettes aux projections d'eau directes.

Où trouver la notice complète de la sonde AF60 ?

La notice est disponible gratuitement au format PDF sur notre site notice-facile.com. Vous pouvez également la télécharger depuis la page produit De Dietrich.

MODE D'EMPLOI AF60 DE DIETRICH

Sonde extérieure AF 60

Notice de montage et de raccordement

D

Außenfuhler AF 60

La sonde extérieure permet la mesure de la température extérieure.

1. Choix de l'emplacement

1.1 Emplacements déconseillés

1. Außenfuhler

La sonde ne doit pas etre place dans une zone abritee, dans une niche ou sous un balcon. Elle ne doit pas non plus etre influencée par des flux de chaleur (ou de froid) liés à des ouvertures (portes, fenêtres...) ou à des ventilations.

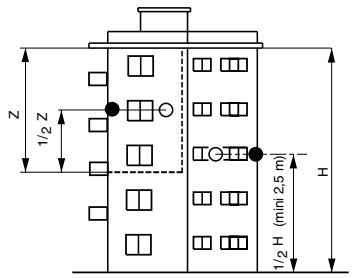

1.2 Emplacements conseillés

1.2 Empfohlene Anbringunsorte

8575N130

La sonde extérieure se monte sur la façade extérieure la plus exposée et la plus froide de la construction (Nord ou Nord-Ouest) de façon à ne pas être directement influencée par le rayonnement solaire.

Elle doit être place en angle de bâtement ou à défaut en pleine façade de façon à être sous l'influence directe des conditions météorologiques.
Elle doit être aisément accessible.

H : hauteur habitation à contrôle par la sonde
: emplacement conseillé sur un angle
: emplacement possible (en cas de difficultés)
Z : zone habitatione à contrôle par la sonde

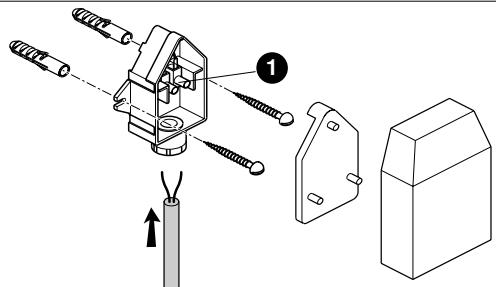

2. Mise en place et raccordement

8800N003

• La sonde extérieure se fixe sur le mur extérieur à l'aide des accessoires livrés : 2 vis à bois CB Ø 4 + chevilles.
• Raccorder un cable électrique de section 2x 1,5 mm² maxi sur le connecteur 2 plots ① de la sonde.
• Côté chaudière, raccorder le cable sur le connecteur 2 plots livré, puis raccorder le connecteur à l'emplacement prévu dans le tableau de commande de la chaudière.

Pour cela, se reporter à la notice technique et de raccordement du tableau de commande de la chaudière.

3. Valeurs ohmiques de la sonde extérieure:

Temp. °C	Résistance Widerstand	Temp. °C	Résistance Widerstand
-20°C	2391 Ω	15°C	641Ω
-15°C	2015 Ω	20°C	528 Ω
-10°C	1684 Ω	25°C	437 Ω
-5°C	1394 Ω	30°C	361 Ω
0°C	1149 Ω	40°C	252 Ω
5°C	946 Ω	50°C	177 Ω
10°C	779 Ω
