CORONA X80 INOX - Groupe aspirant CATA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Groupe aspirant (Hotte aspirante)
Marque	CATA
Modèle	CORONA X80 INOX
Matériau	Inox (acier inoxydable)
Dimensions (L x P x H)	800 x 310 x 150 mm (approx.)
Diamètre de sortie	150 mm
Poids	Environ 12 kg
Alimentation	230 V / 50 Hz
Puissance moteur	250 W
Débit d'air max	600 m³/h (estimation)
Niveau sonore	55 dB(A) (estimation)
Fonctions principales	Extraction des fumées et odeurs, éclairage halogène, commandes mécaniques
Nombre de vitesses	3 vitesses + intensif
Filtre à graisse	Filtre métallique lavable au lave-vaisselle
Filtre à charbon (optionnel)	Non fourni, compatible filtre à charbon actif
Éclairage	2 ampoules halogènes G4 20W max
Entretien et nettoyage	Nettoyer le filtre à graisse tous les mois, essuyer l'inox avec un chiffon doux
Sécurité	Arrêt automatique en cas de surchauffe, distance de sécurité au-dessus de la cuisson
Pièces détachées	Filtres, ampoules, moteur, commandes disponibles
Réparabilité	Indice de réparabilité 8.5/10 (estimation)

FOIRE AUX QUESTIONS - CORONA X80 INOX CATA

Comment installer la hotte CORONA X80 INOX ?

L'installation doit être effectuée par un professionnel qualifié. Fixez la hotte au mur à l'aide des chevilles et vis fournies. Assurez-vous que la distance entre le plan de cuisson et la hotte soit d'au moins 65 cm pour une cuisson électrique et 75 cm pour une cuisson au gaz.

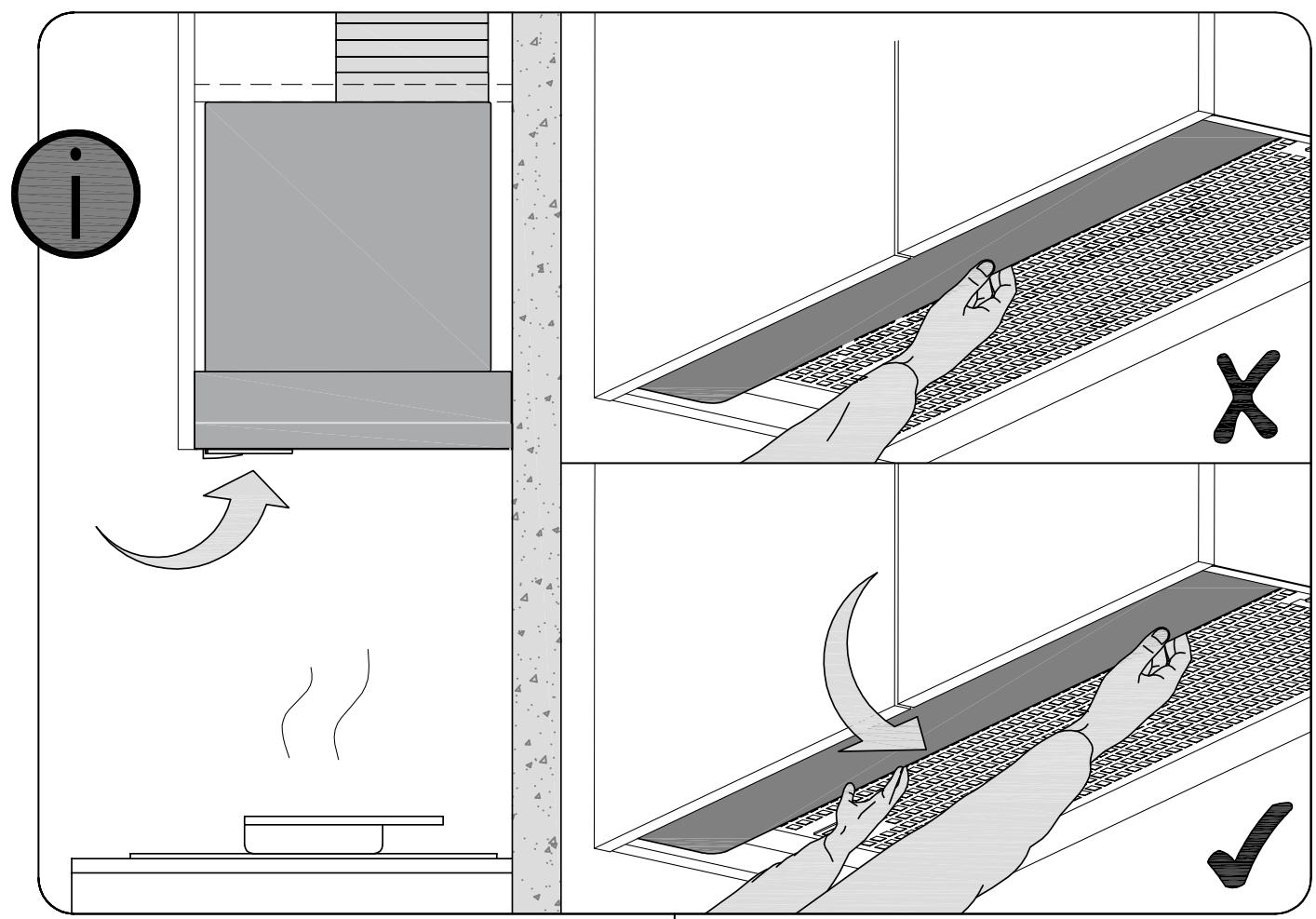

Comment nettoyer le filtre à graisse ?

Le filtre à graisse métallique peut être lavé au lave-vaisselle à basse température (50°C) ou à la main avec de l'eau chaude et du détergent. Laissez-le sécher complètement avant de le remettre en place.

Puis-je utiliser la hotte sans filtre à charbon ?

Oui, en mode évacuation (sortie d'air vers l'extérieur) le filtre à charbon n'est pas nécessaire. En mode recyclage, vous devez installer un filtre à charbon actif pour absorber les odeurs.

Comment remplacer l'ampoule de la hotte ?

Dévissez le capot de l'éclairage, retirez l'ancienne ampoule halogène G4 (20W max) et insérez la nouvelle. Ne touchez pas l'ampoule avec les doigts, utilisez un chiffon.

La hotte fait du bruit, que faire ?

Vérifiez que le filtre à graisse n'est pas encrassé. Resserez les vis de fixation. Si le bruit persiste, le moteur peut être défectueux, contactez le service après-vente.

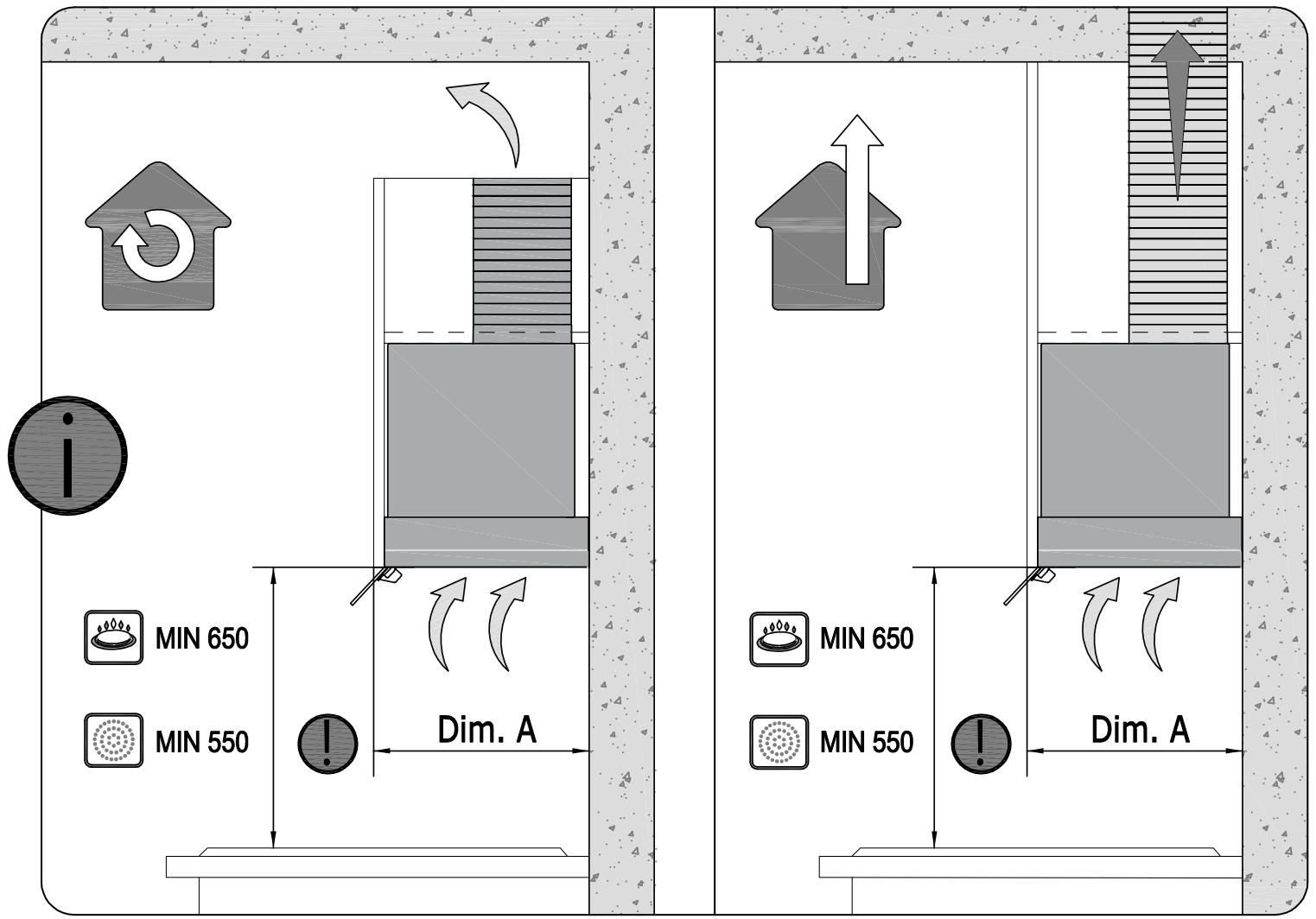

Quelle est la hauteur de montage recommandée ?

Respectez une distance minimale de 65 cm pour une cuisson électrique et 75 cm pour une cuisson au gaz entre le plan de cuisson et la partie inférieure de la hotte.

Comment activer le mode intensif ?

Appuyez sur la touche d'activation du mode intensif (souvent symbolisée par une étoile). La hotte fonctionne à pleine puissance pendant 10 minutes puis revient à la vitesse précédente.

La télécommande ne fonctionne pas, que vérifier ?

Vérifiez la pile de la télécommande. Assurez-vous qu'il n'y a pas d'obstacles entre la télécommande et le récepteur. Si le problème persiste, consultez la notice.

Puis installer la hotte en îlot ?

Oui, le modèle CORONA X80 INOX peut être installé en version îlot à condition d'utiliser un kit de fixation adapté (non fourni). Suivez les instructions de montage pour îlot.

Comment entretenir l'inox ?

Nettoyez régulièrement les surfaces en inox avec un chiffon doux et de l'eau savonneuse. N'utilisez pas de produits abrasifs ou contenant de l'eau de Javel. Séchez avec un chiffon microfibre pour éviter les traces.

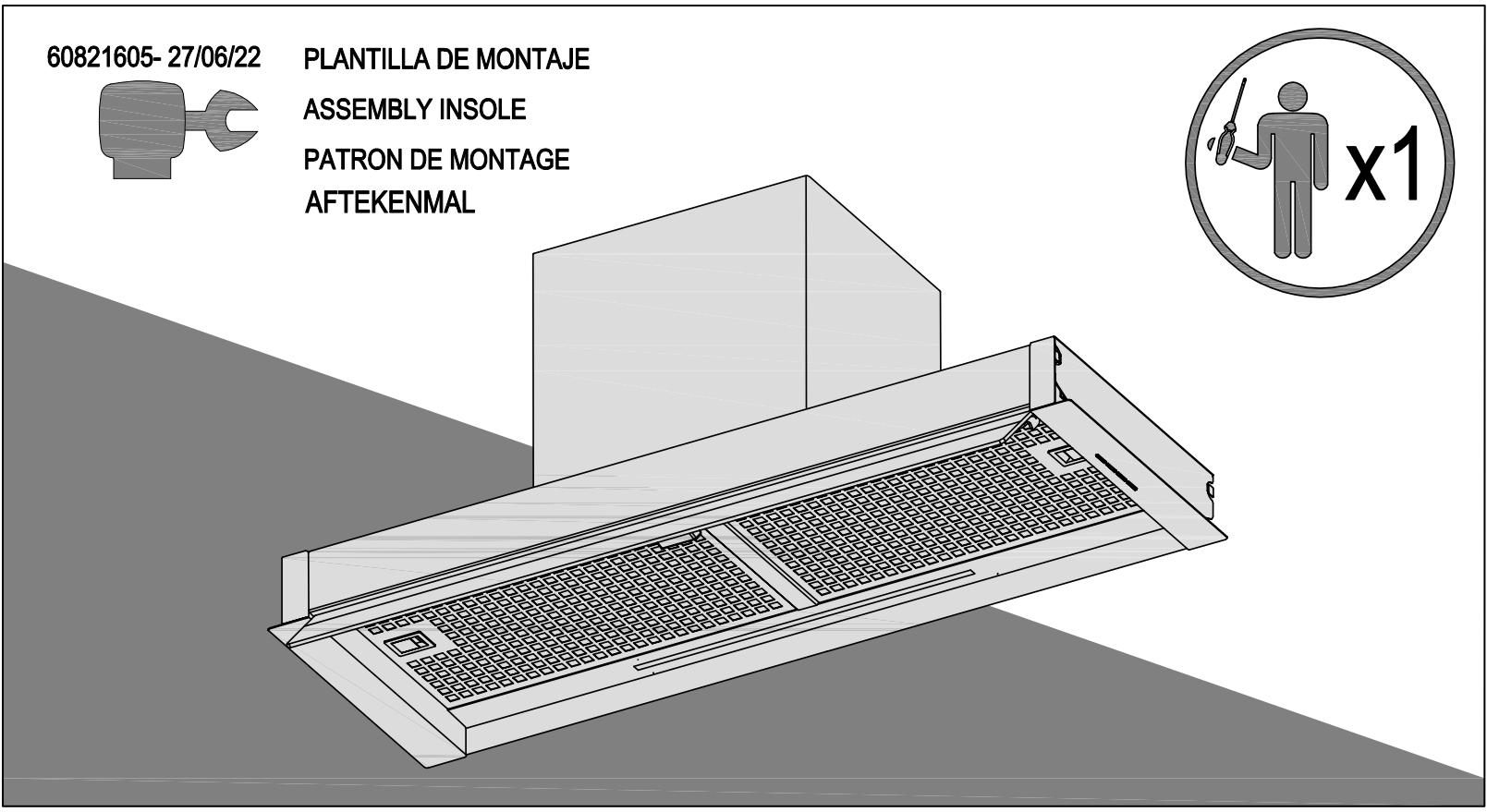

MODE D'EMPLOI CORONA X80 INOX CATA

X1

X1

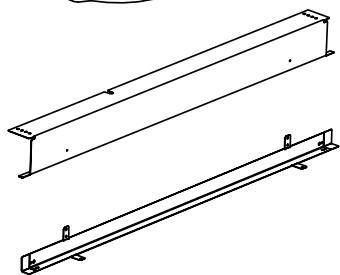

Technical line drawing of two structural beams or supports (no text or symbols)

X1

X2

∅3.9 x 13

X2

∅4 x 8

X4

∅3 x 8

X6

∅4.2 x 13

Diagram of a screwdriver with two circular buttons labeled with plus and star symbols (no text or labels)

PH 2

T10

T15

T20

Line drawing of a saw and electric drill (no text or symbols)

Line drawing of a pair of gloves with bandages (no text or symbols)

Illustration of a pencil writing on a ruler (no text or symbols present)

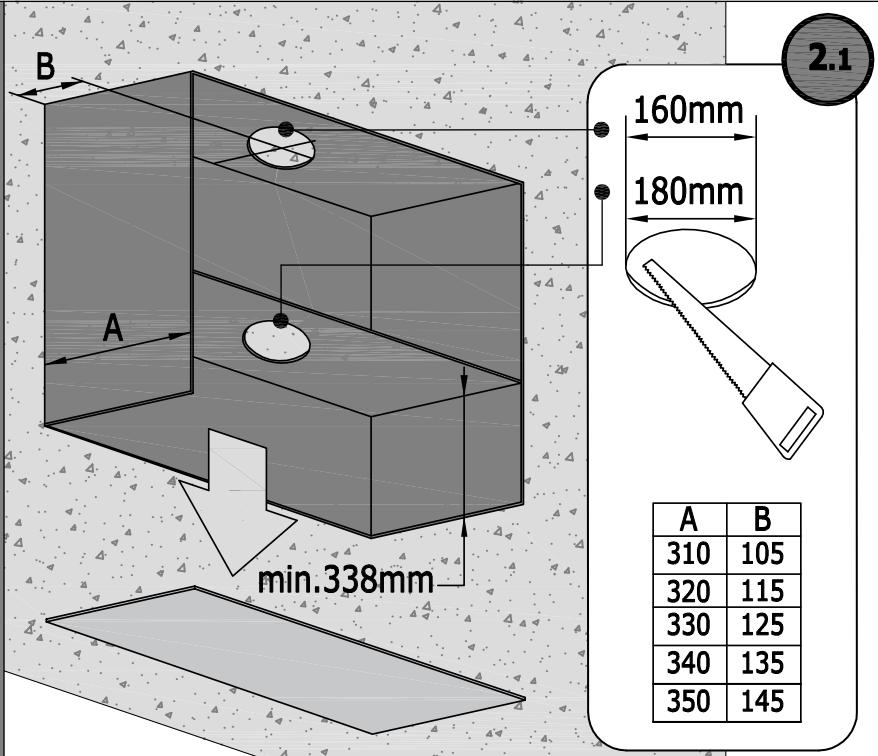

Ø150

Dim. A : 310 mm

Isometric diagram of a 3D rectangular prism with labeled section A, showing no text or symbols beyond the label

1

Isometric diagram of a 3D rectangular prism with labeled section A, showing no text or symbols beyond the label

1

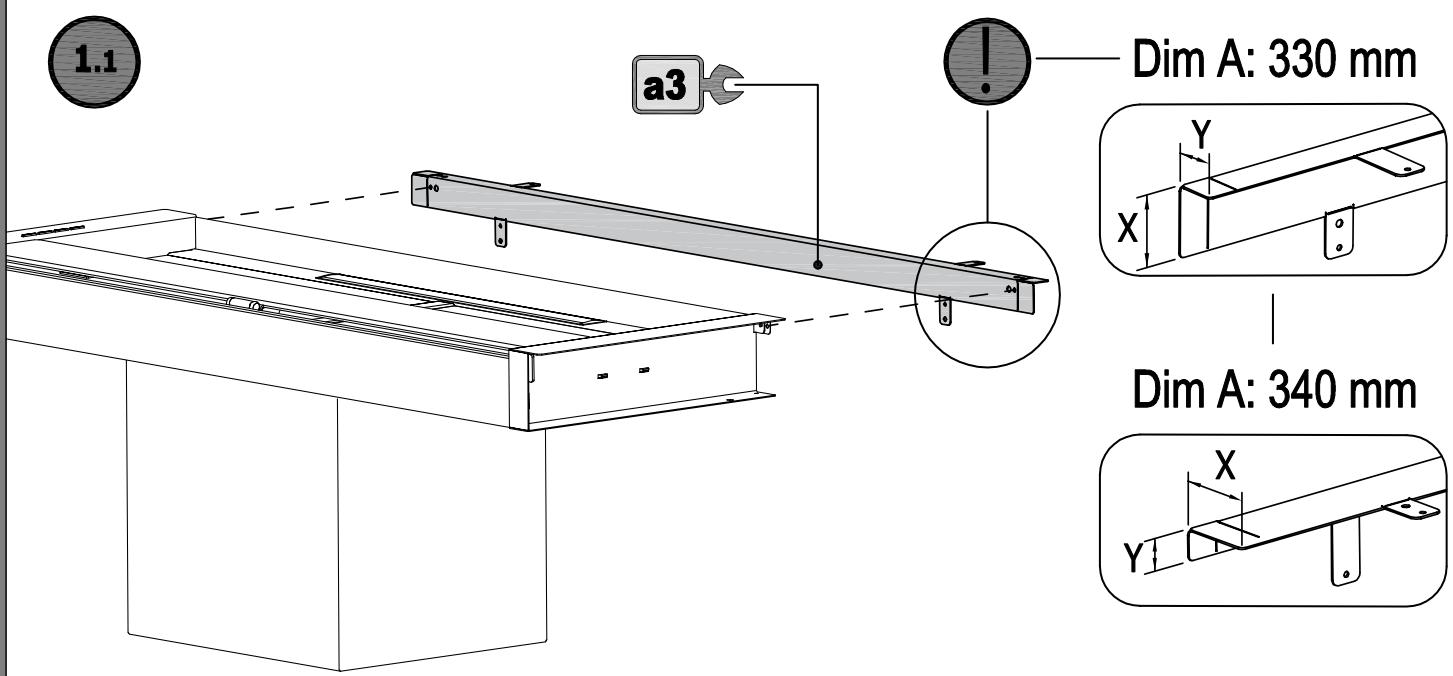

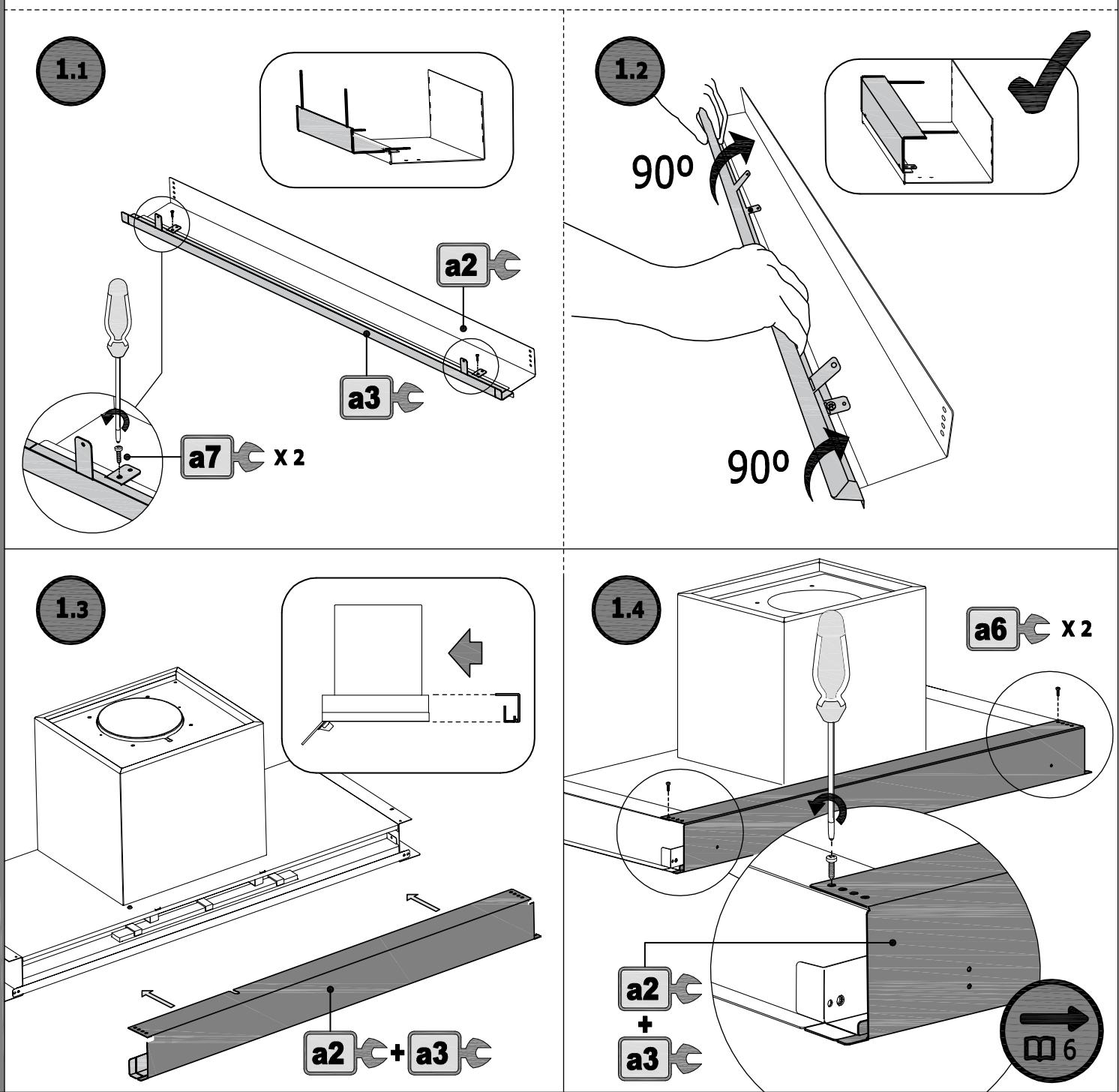

1.1

Pure mechanical component diagram without any text, numbers, or symbols

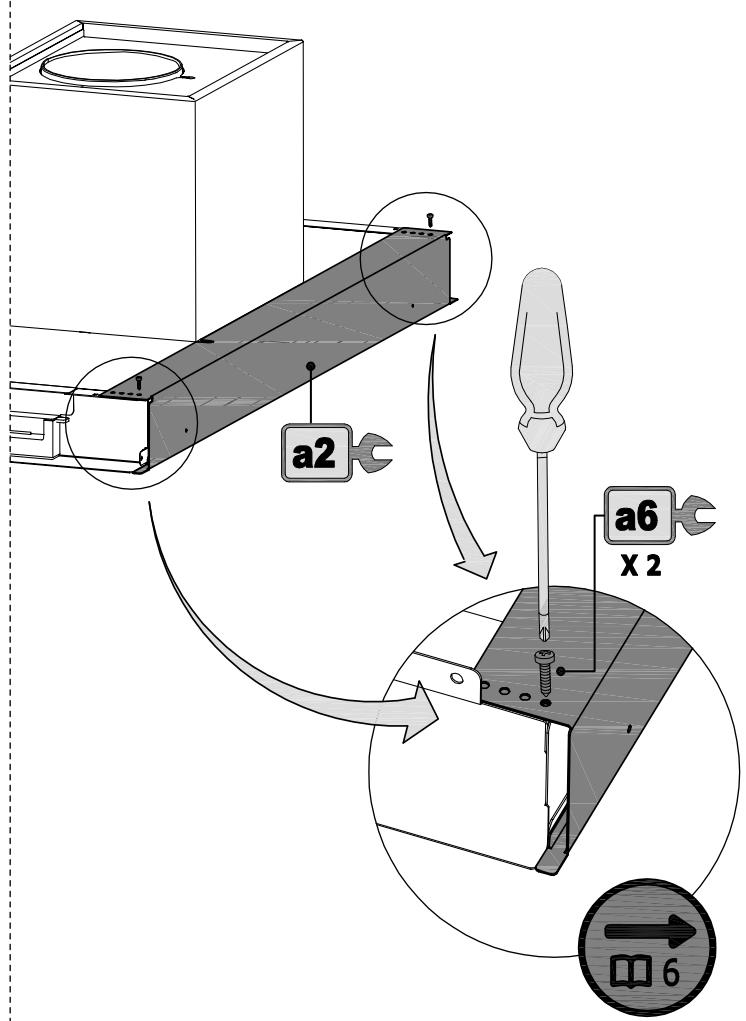

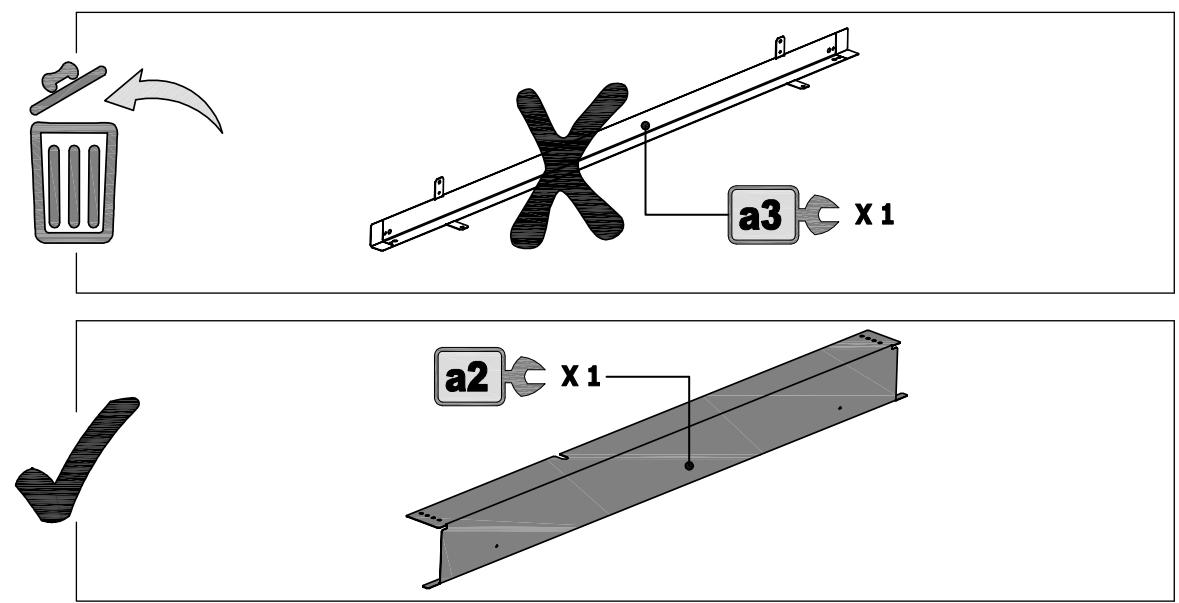

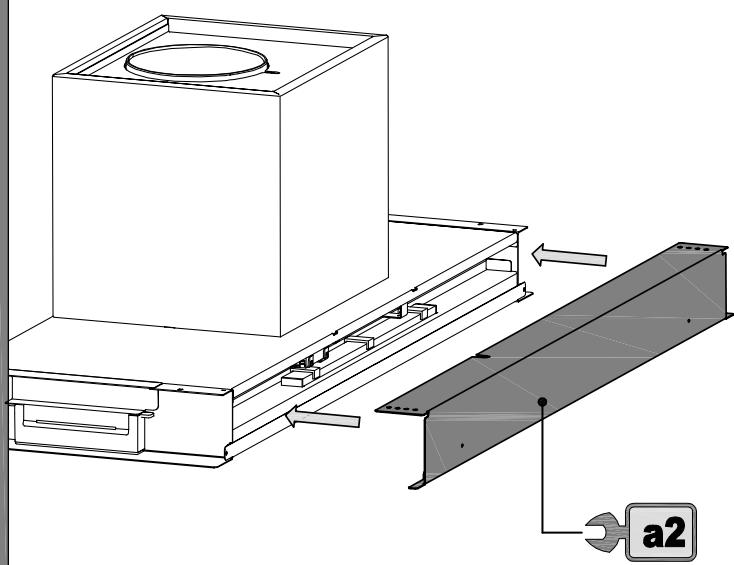

Technical line drawing of a mechanical assembly with a box, conveyor belt, and labeled component 'a2' (no text or symbols beyond labels)

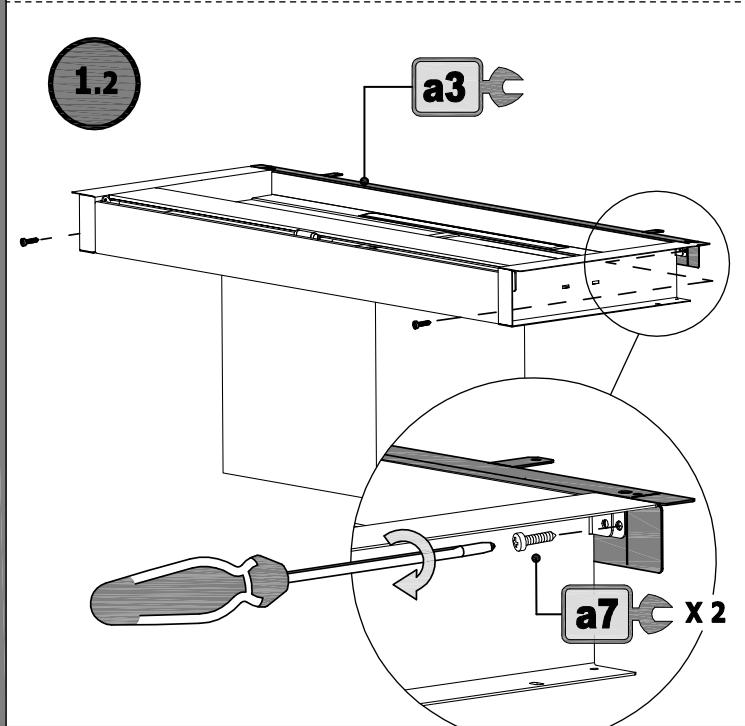

1.2

1

Isometric diagram of a 3D rectangular prism with labeled section A, showing no text or symbols on the structure itself.

1

2

3

4

5

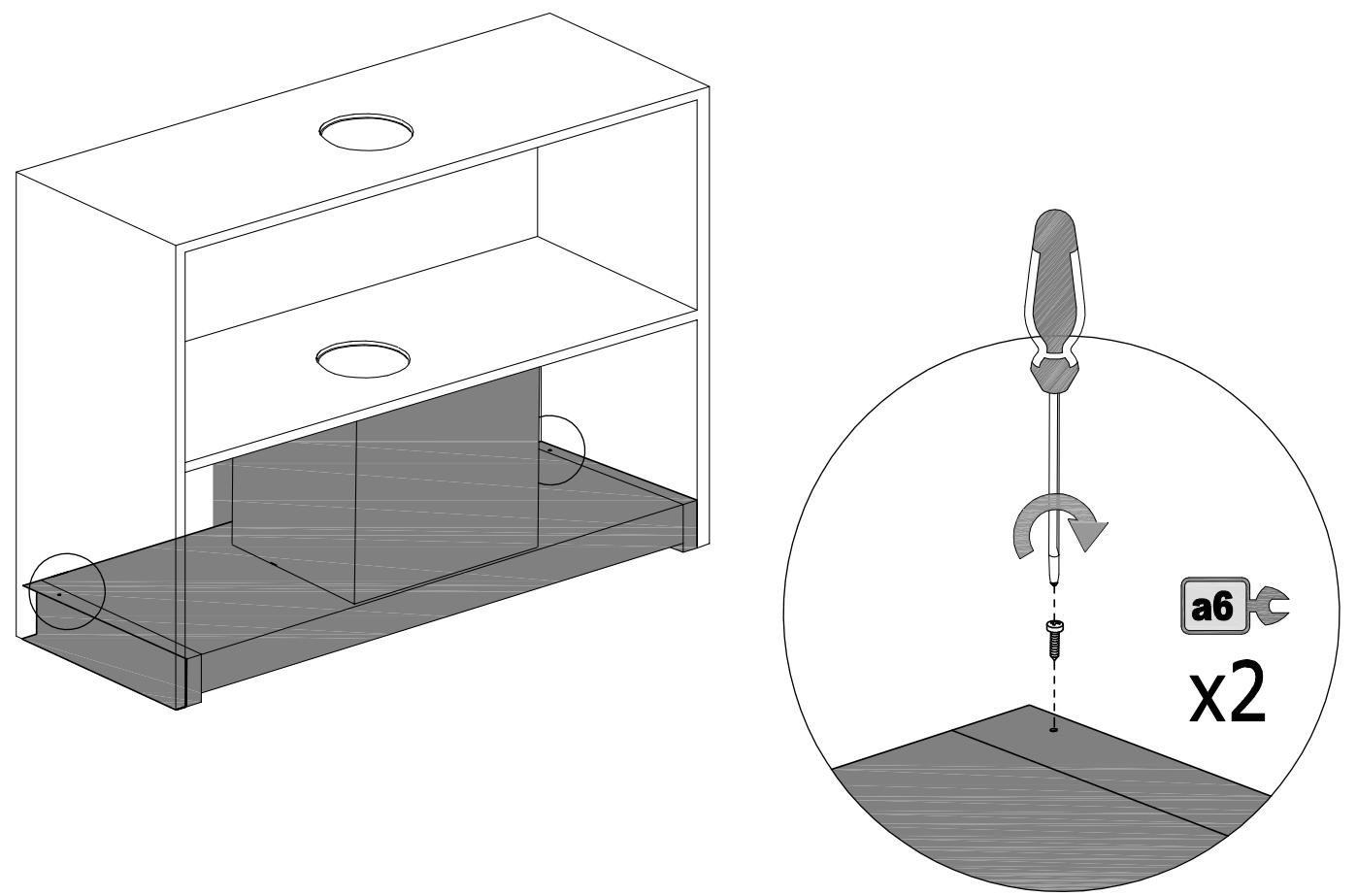

Technical illustration of a storage unit with a 3D model and a close-up of a screwdriver (no text or symbols)

6

7

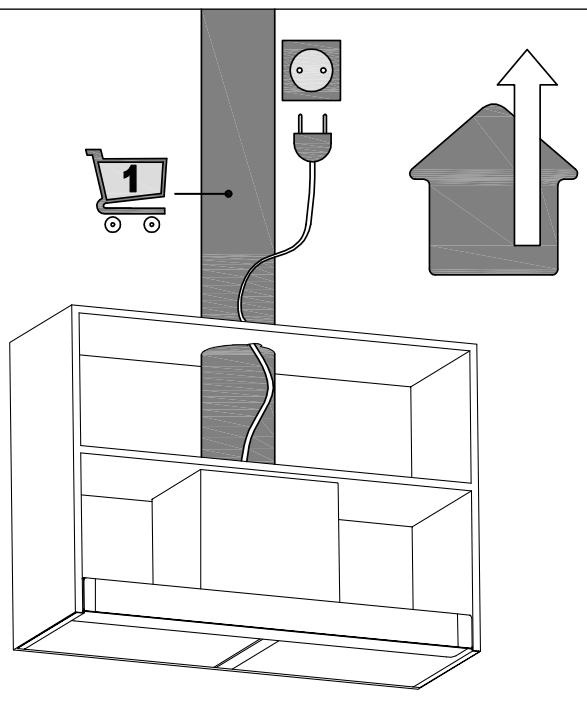

Diagram showing a supermarket shelf with a shopping cart, electrical outlet, and upward arrow (no text or symbols)

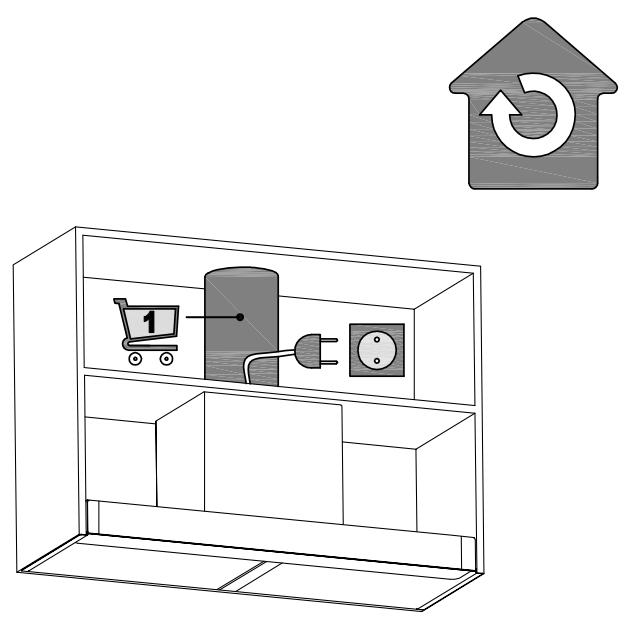

Illustration of a multi-level appliance cabinet with a shopping cart and power outlet, next to a house icon with recycling symbol (no text or labels)
