V2 - Thermostat connecté SOMFY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat connecté filaire
Marque	SOMFY
Modèle	V2
Alimentation du thermostat	2 piles AA (fournies)
Alimentation de la Gateway	Secteur (via adaptateur)
Dimensions approximatives du thermostat	90 x 90 x 25 mm
Poids approximatif du thermostat	150 g (sans piles)
Fonctions principales	Régulation de température, programmation, contrôle à distance via application
Connectivité	Wi-Fi 2,4 GHz, passerelle dédiée (Gateway)
Application mobile	Thermostat Somfy (Android et iOS)
Installation	Murale, filaire (remplacement d'un thermostat existant)
Câblage compatible	2, 3 ou 4 fils (COM, NO, P, N selon configuration)
Sécurité	Couper l'alimentation générale avant toute manipulation électrique
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, sans produits abrasifs
Pièces détachées et réparabilité	Gateway, piles, vis, chevilles, autocollants fournis
Contenu de la boîte	Thermostat, Gateway, 2 piles AA, autocollants, ruban adhésif double face, tournevis, chevilles et vis
Informations générales	Produit connecté pour piloter le chauffage à distance

FOIRE AUX QUESTIONS - V2 SOMFY

Comment activer mon thermostat SOMFY V2 ?

Sur l'application Thermostat Somfy, cliquez sur « Commencer », saisissez votre email associé à votre compte Somfy, puis ouvrez le thermostat en appuyant sur le point de pression. Flashez le QR code ou renseignez le code PIN au dos de la face avant pour activer l'appareil.

Quels outils faut-il pour installer le thermostat ?

Vous aurez besoin d'un tournevis (fourni) et éventuellement d'une perceuse pour les chevilles. Le kit contient également un tournevis, des chevilles et des vis.

Comment identifier les fils lors du remplacement d'un ancien thermostat ?

Avant de déconnecter l'ancien thermostat, repérez les bornes COM (ou Ls), NO (ou Lr), P (ou L) et N selon le nombre de fils. Utilisez les autocollants fournis pour marquer chaque fil avant de les dévisser.

Que faire si la LED de la gateway clignote rouge ?

Vérifiez votre mot de passe WiFi (évitez le caractère «&»), assurez-vous que la gateway est à moins de 10 m du thermostat, et relancez la procédure d'appairage.

Comment câbler le thermostat V2 sur un système à 2 fils ?

Identifiez les fils reliés aux bornes COM (ou Ls) et NO (ou Lr) de l'ancien thermostat. Connectez-les respectivement aux bornes à clip automatique NO et COM du nouveau thermostat (pas de polarité).

Quelle est la hauteur recommandée pour installer le thermostat ?

Installez le thermostat à 1,50 m du sol, sur un mur intérieur, à l'abri de la lumière directe, des courants d'air et des sources de chaleur.

Comment appairer le thermostat avec la gateway ?

Branchez la gateway dans la même pièce que le thermostat. Sur l'application, accédez au sous-menu « Appairage WiFi », sélectionnez votre réseau 2,4 GHz, puis suivez les instructions. La gateway clignote rouge et vert, puis devient verte fixe une fois appairée.

Comment changer les piles du thermostat ?

Ouvrez le thermostat en pressant le bouton situé sous l'appareil. Insérez 2 piles AA neuves en respectant les polarités indiquées, puis refermez le boîtier.

Que faire si la LED de la gateway clignote bleu et rouge ?

Vérifiez que votre connexion ADSL est active et connectée à Internet. Relancez ensuite la procédure d'appairage.

Puis-je utiliser le thermostat sans application ?

Non, l'activation et la configuration initiale nécessitent l'application Thermostat Somfy sur smartphone (Android ou iOS). Une fois configuré, le thermostat fonctionne en autonomie, mais la programmation à distance se fait via l'application.

MODE D'EMPLOI V2 SOMFY

Thermostat connecté filaire

Guide d'installation

Ce pdf est interactif et destiné à être lu sur ordinateur.

Des boutons sont signalés par des zones grises.

N'hésitez pas à les cliquer pour facilitier et optimiser

l'utilisation de ce mode d'emploi.

Commencer

Sommaire

Décovrez le contenu de la boîte 4
Avant l'installation et recommendations 5
L'application Thermostat Somfy 6
Activation de votre thermostat 7
Déinstallation de votre ancien thermostat 9
Installation de votre thermostat filaire connecté 16
Appairage avec la Gateway 26

Assurez-vous d'avoir coupé l'alimentation générale avant toute manipulation

Un tutoriel video d'installation de votre produit est disponible ici

Décovrez le contenu de la boîte

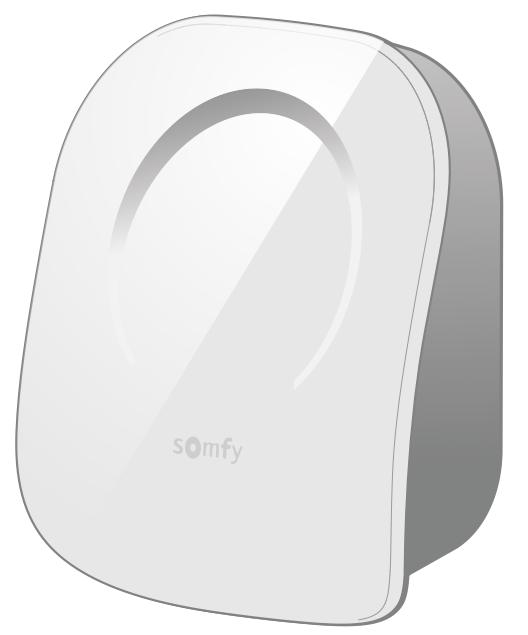

Thermostat connecté filaire Somfy

Gateway

Pile AA x 2

Autocollants identifiants

Ruban adhésif double face

Tournevis

Cheville arpon x 2

Vis x 2

Avant l'installation

Assurez-vous d'avoir coupé l'alimentation générale avant toute manipulation

Munissez-vous des outils nécessaires à l'installation murale

Recommendations

Pour un bon fonctionnement de votre prise de température et de votre thermostat

Installez le thermostat à 1m50 du sol et sur un mur interieur

Évitez tout emplacement exposé à la lumière solaire directe, aux courants d'air et aux sources de chauffage

L'application Thermostat Somfy

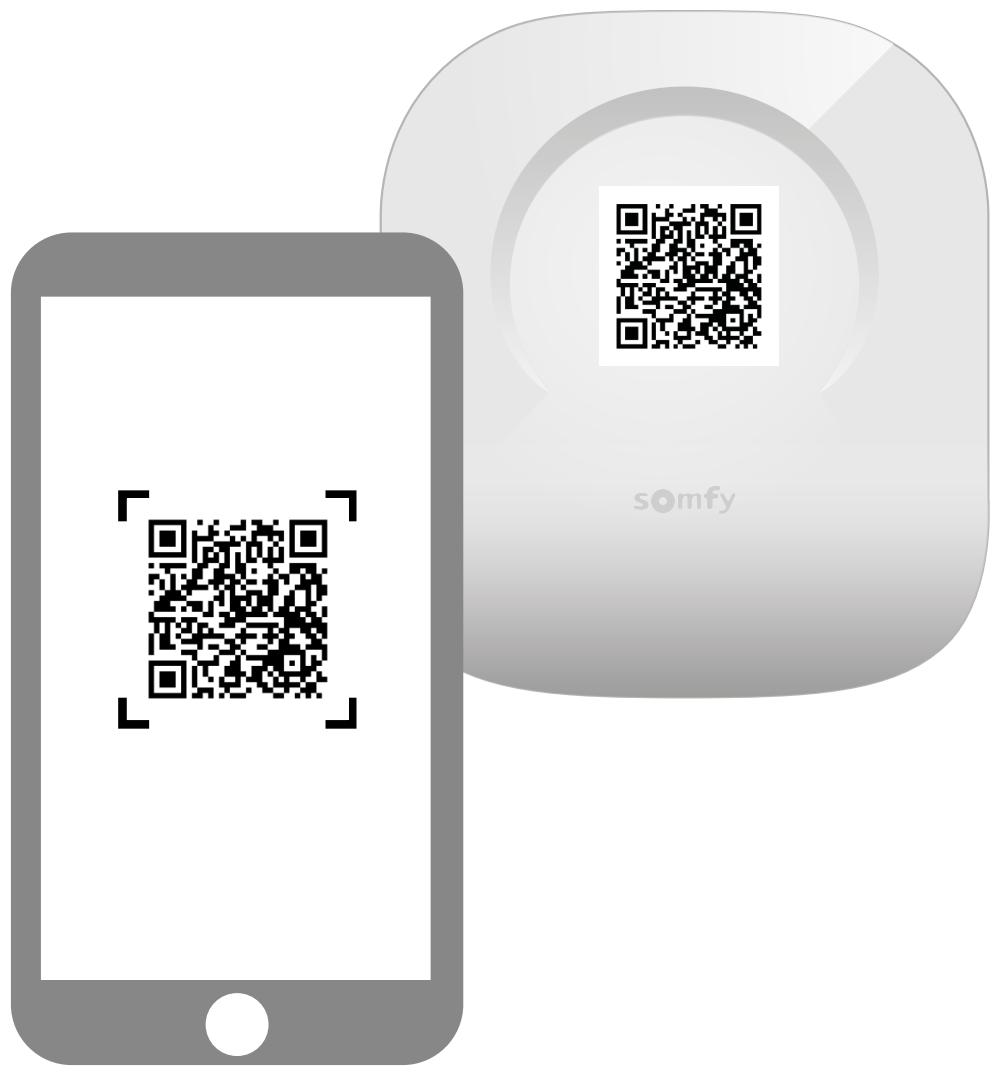

Téléchargez l'application en scannant le QR code lié s'est present sur votre thermostat.

L'application « Thermostat Somfy » est disponible pour les smartphones Android et iOS.

Activation de votre Thermostat

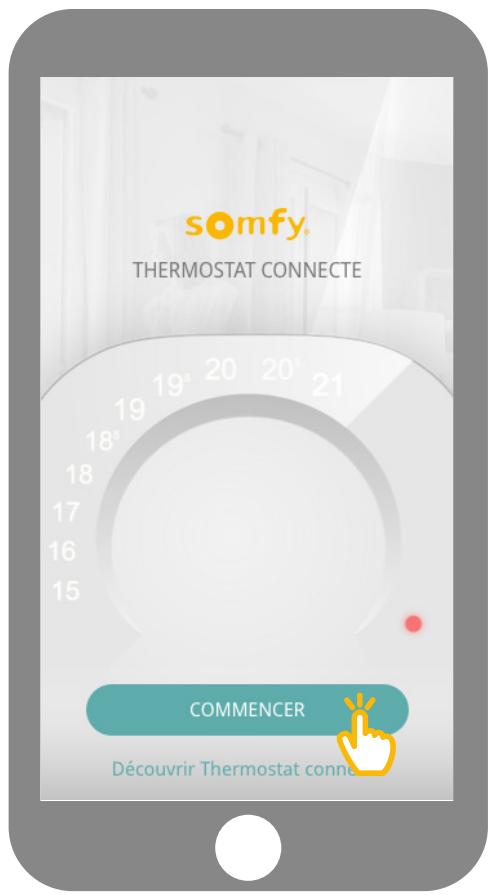

Sur votreapplication,cliquez sur « Commencer »

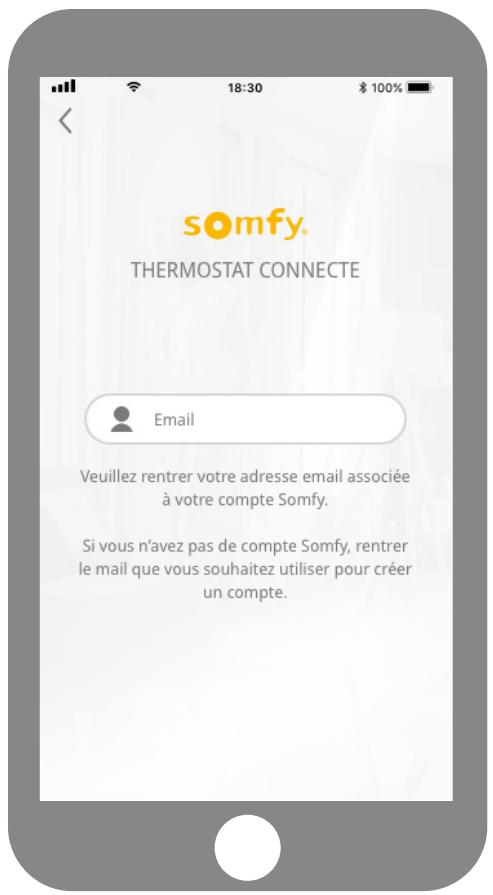

Veuillez rentrer votre adresse email associée à votre compte Somfy.

Si vous n'avez pas de compte Somfy, rentrer le mail que vous souhaitez utiliser pour创建工作 un compte.

Activation de votre Thermostat

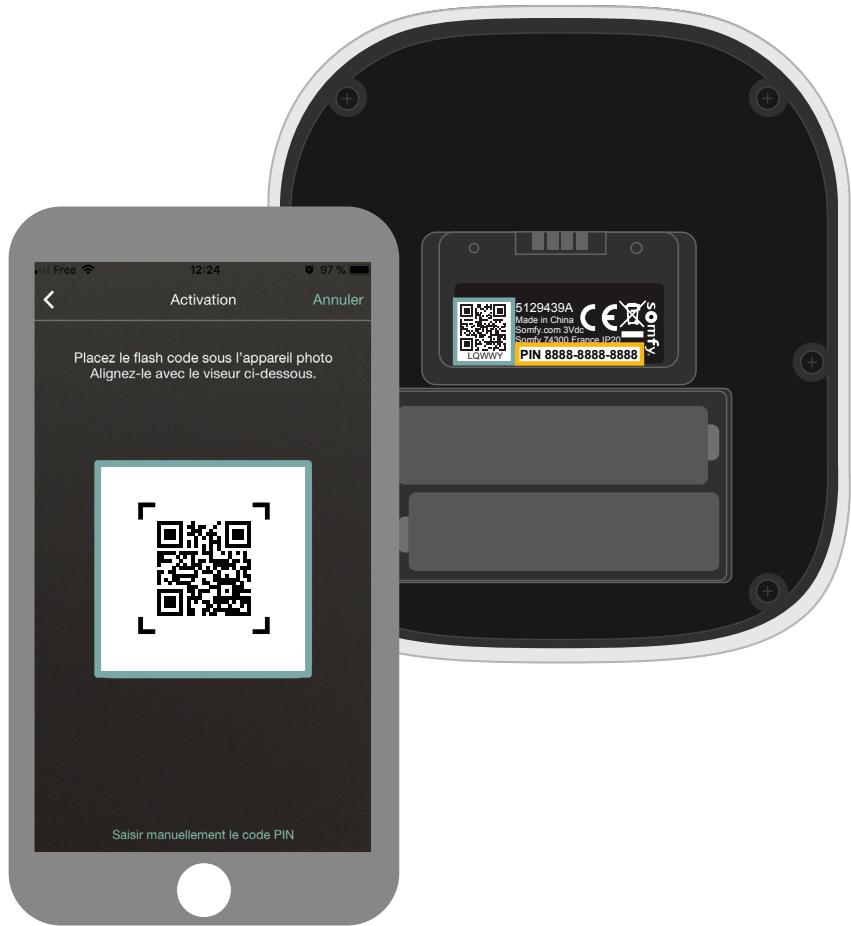

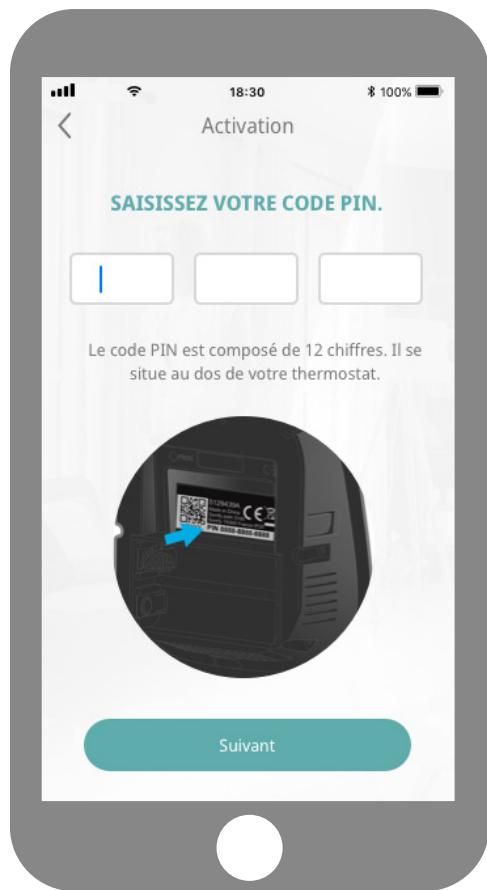

Ouvrez votre thermostat en appuyant sur le point de pression. Au verso de la face avant, flashez votre QR code, ou renseignez le code PIN manuellement pour activer votre thermostat.

Le code PIN de votre produit s'inscrit automatiquement. Si ce n'est pas le cas, vous pouvez le renseigner manuellement.

Déinstallation de votre ancien thermostat

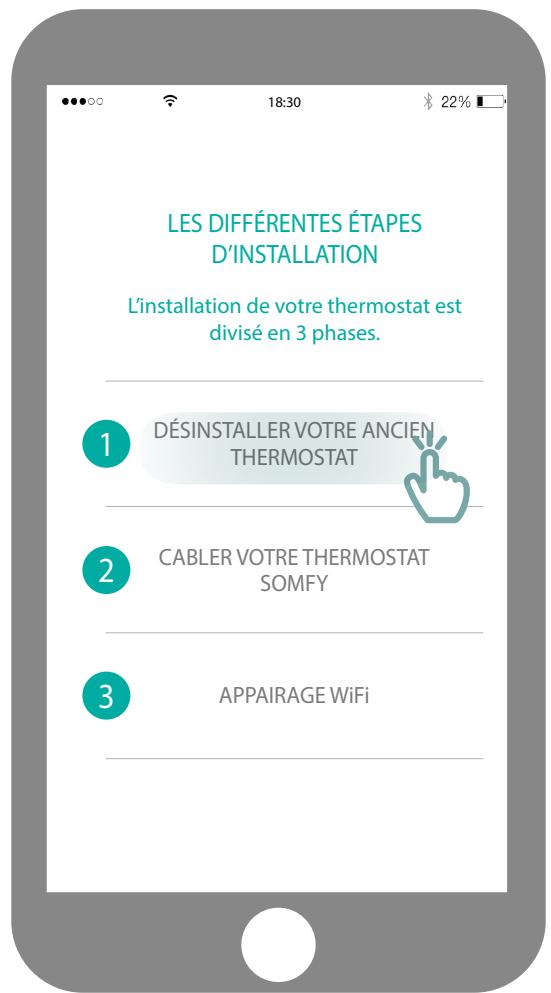

Cliquez sur

« Désinstaller votre ancien thermostat »

Déinstallation de votre ancien thermostat

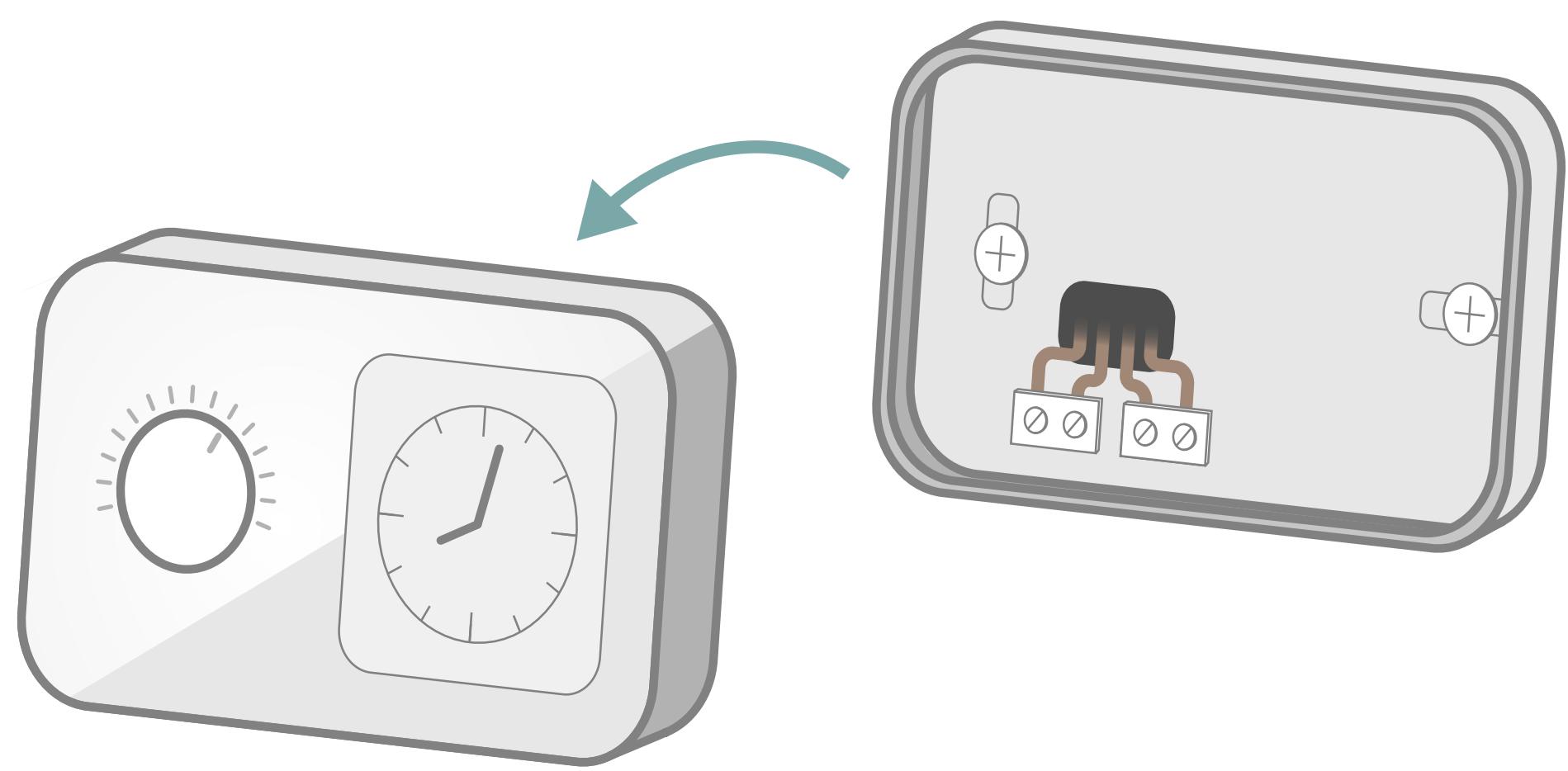

En fonction du modele de votre thermostat, dévissez ou déclipsez la face avant.

Déinstallation de votre ancien thermostat

Combien de fils sont connectés au thermostat ?

2 fils
3 fils
4 fils

Déinstallation de votre ancien thermostat

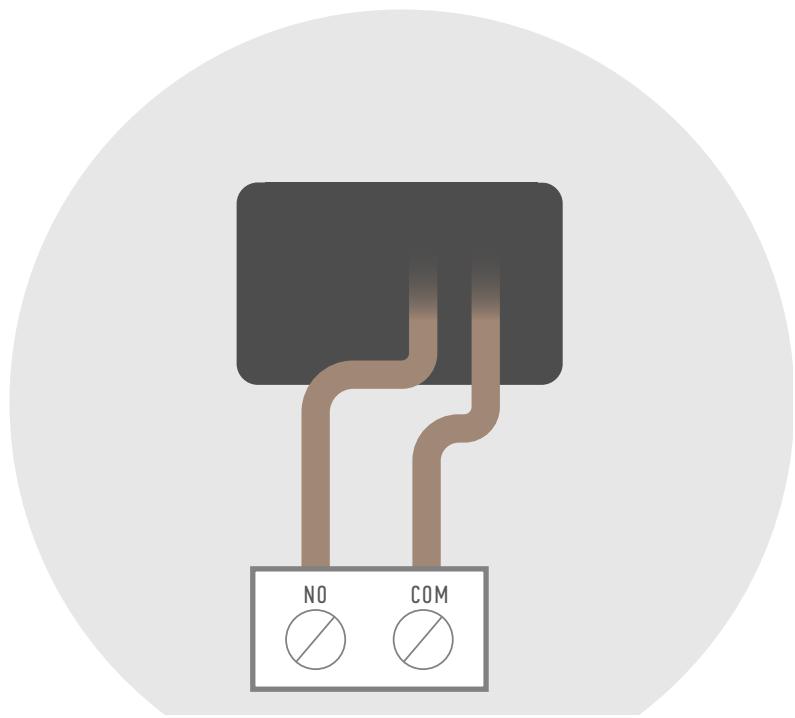

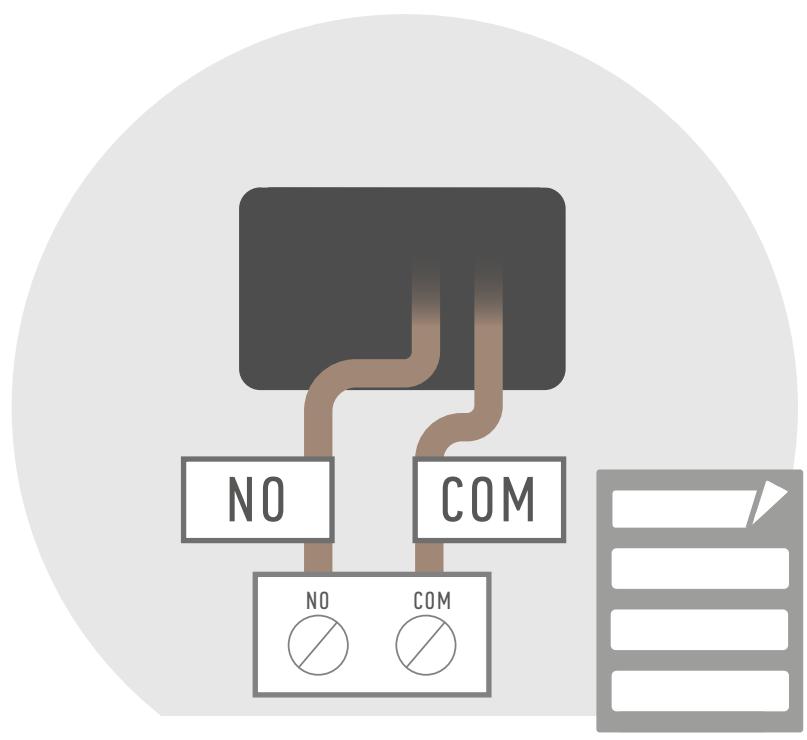

Si vous avez 2 fils connectés à votre thermostat

Àproximé du bornier de votre thermostat, vous trouvez des inscriptions vous permettant d'identifier le câblage.

Identifiez les fils reliés, soit

COM (ou Ls) et NO (ou Lr)

OU

TA

Collez les autocollants fournis

pour identifier les câbles lors de l'installation du nouveau thermostat.

Déinstallation de votre ancien thermostat

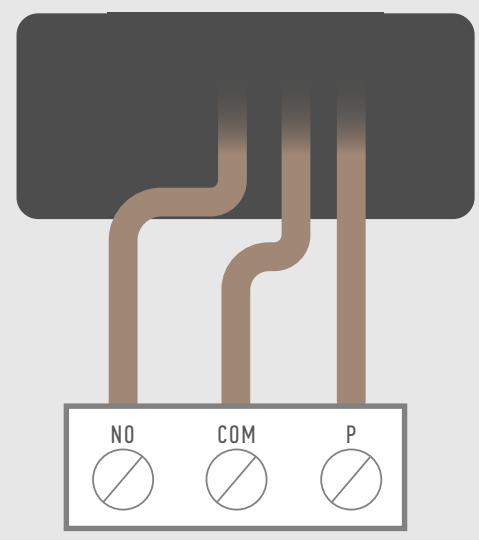

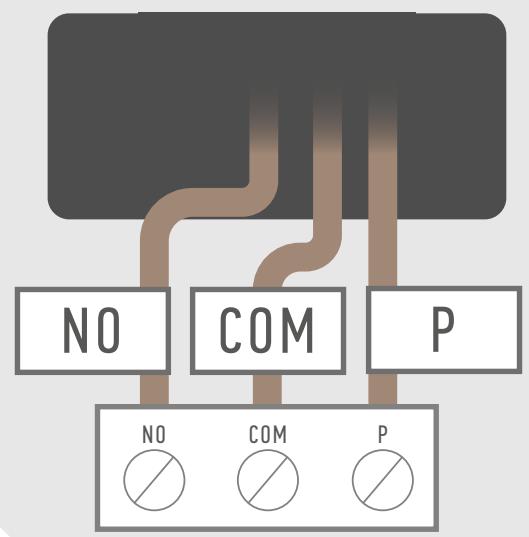

Si vous avez 3 fils connectés à votre thermostat

Àproximé du bornier de votre thermostat, vous trouvez des inscriptions vous permettant d'identifier le câblage.

Identifiez les fils reliés, soit

COM (ou Ls)

NO (ou Lr)

P (ou L)

Collez les autocollants fournis

pour identifier les câbles lors de l'installation du

nouveau thermostat.

Déinstallation de votre ancien thermostat

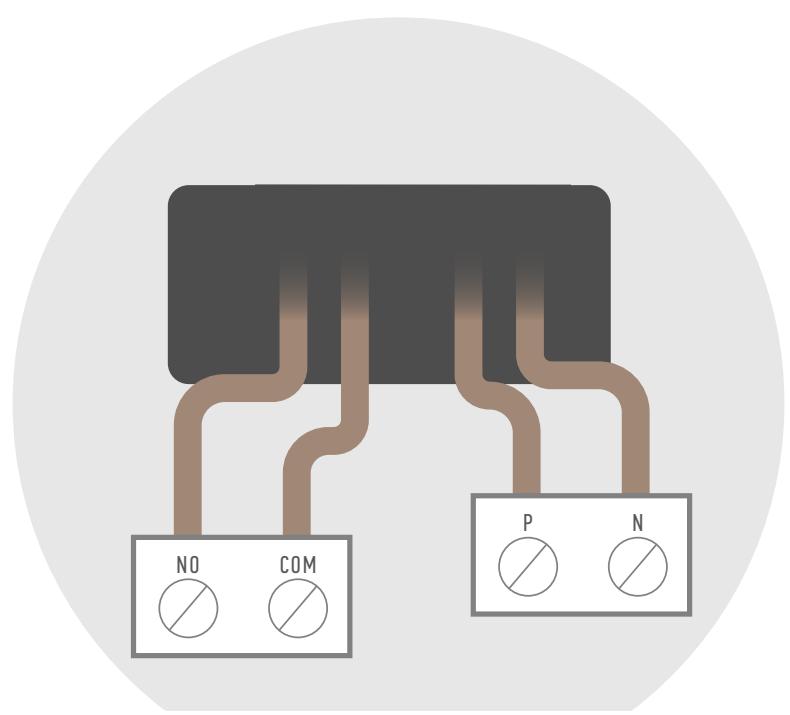

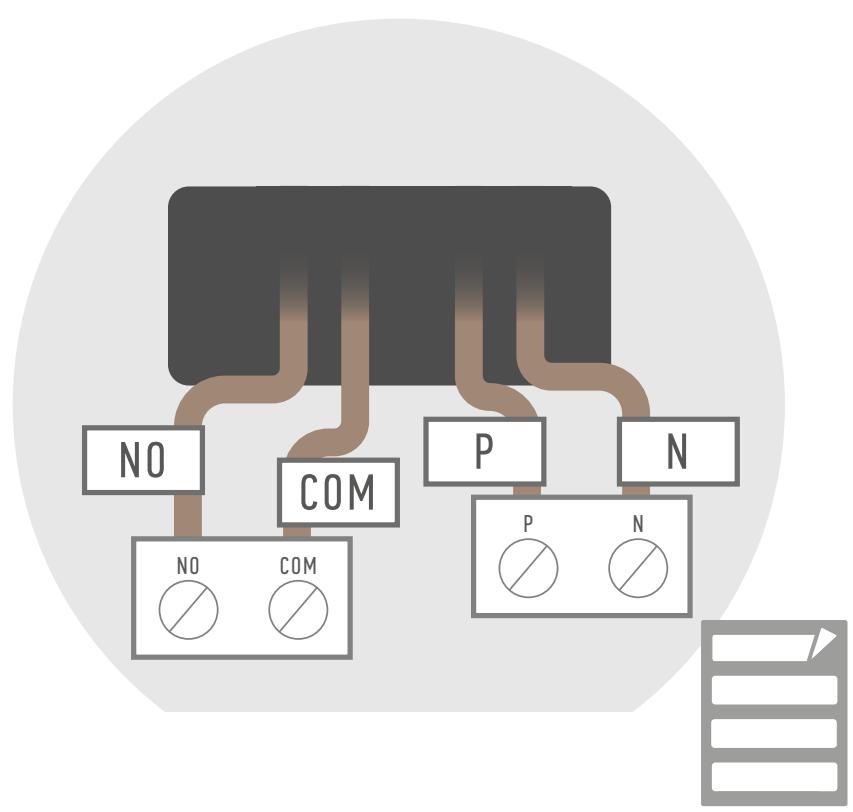

Si vous avez 4 fils connectés à votre thermostat

Àproximé du bornier de votre thermostat, vous trouvez des inscriptions vous permettant d'identifier le câblage.

Identifiez les fils reliés, soit

COM (ou Ls), NO (ou Lr), P (ou L) et N

Collez les autocollants fournis pour identifier les câbles lors de l'installation du nouveau thermostat.

Déinstallation de votre ancien thermostat

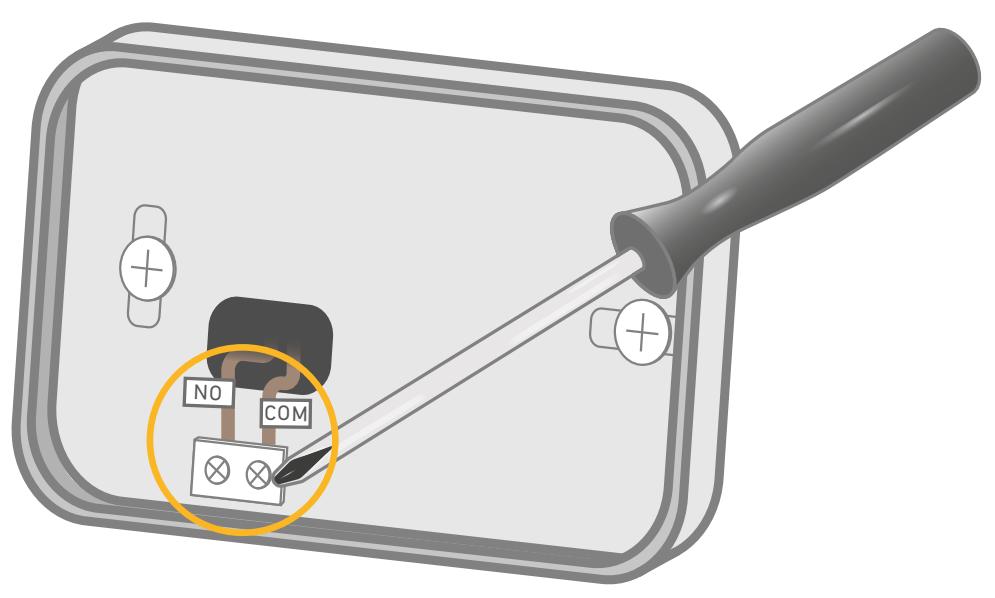

Dévissez les borniers pour libérer les fils.

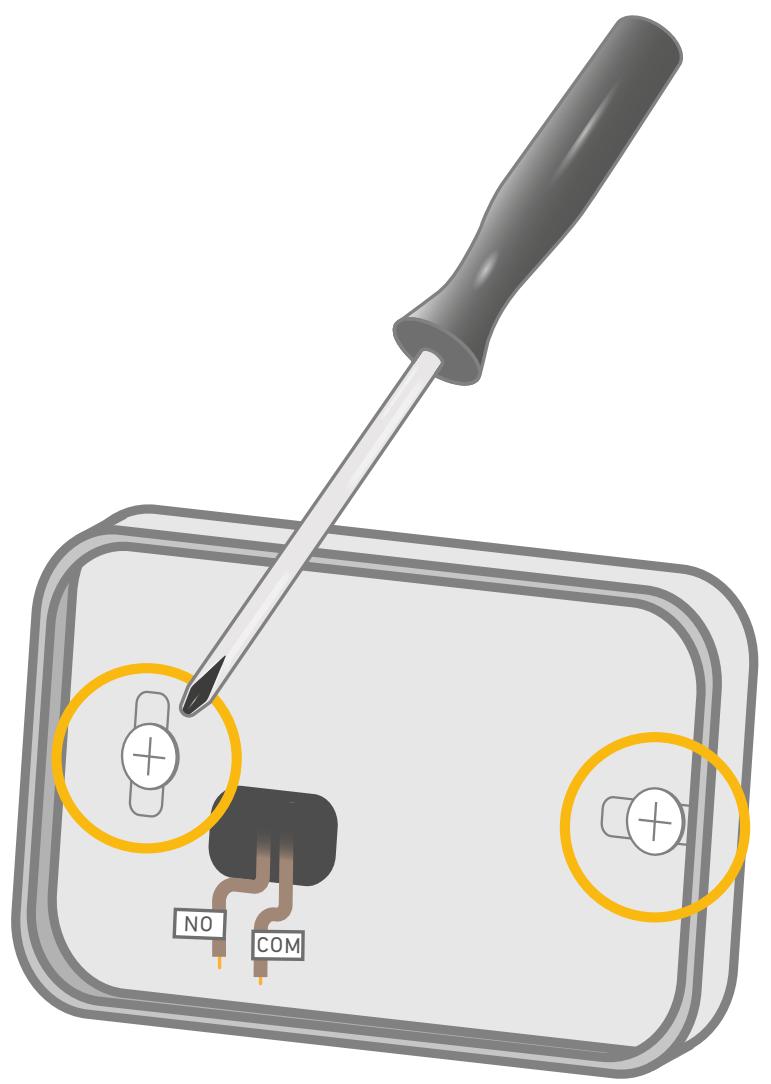

Finissez la déinstallation en devissant la face arrrière qui supporte le bornier.

Installation de votre thermostat filaire connecté

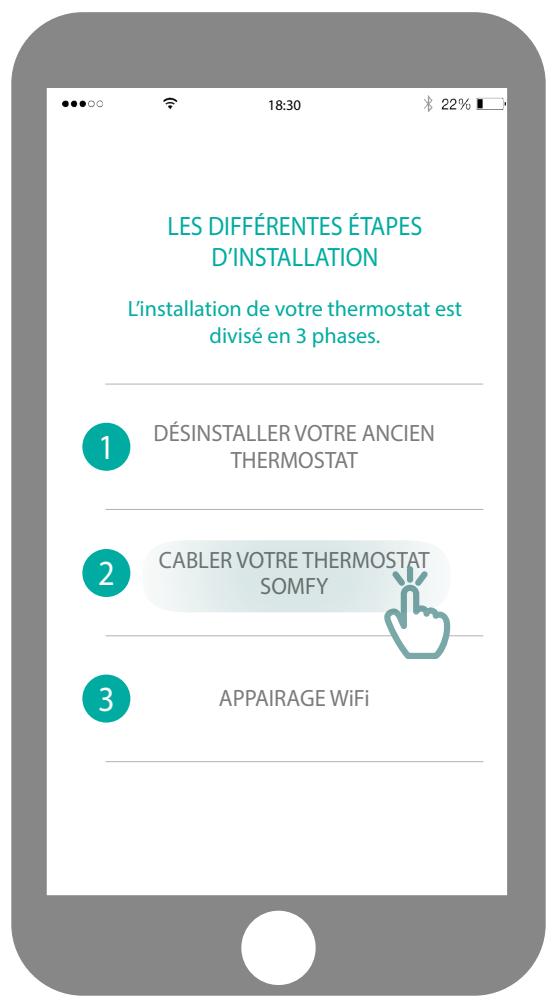

Accédez au sous-menu

« Câbler votre thermostat Somfy »

Installation de votre thermostat filaire connecté

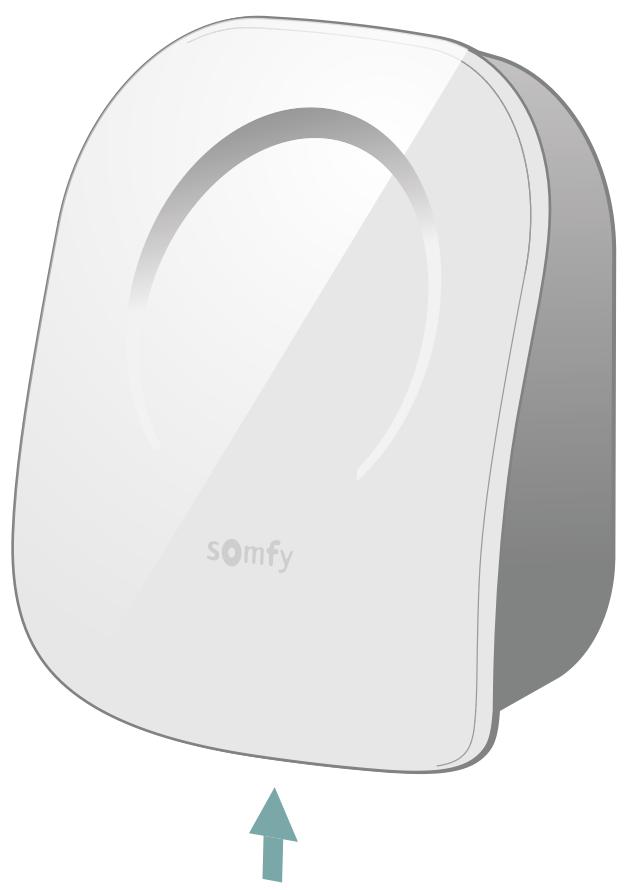

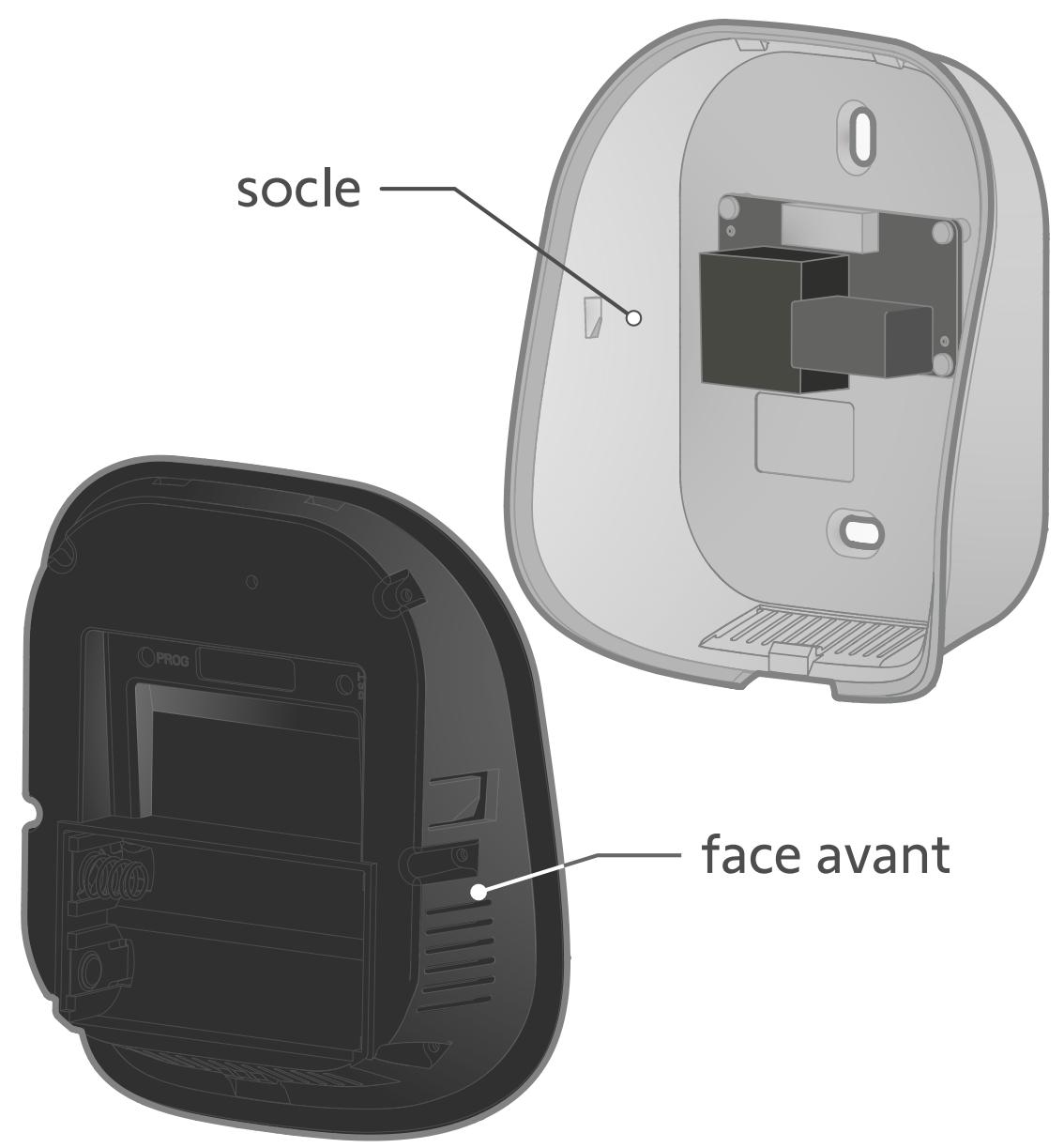

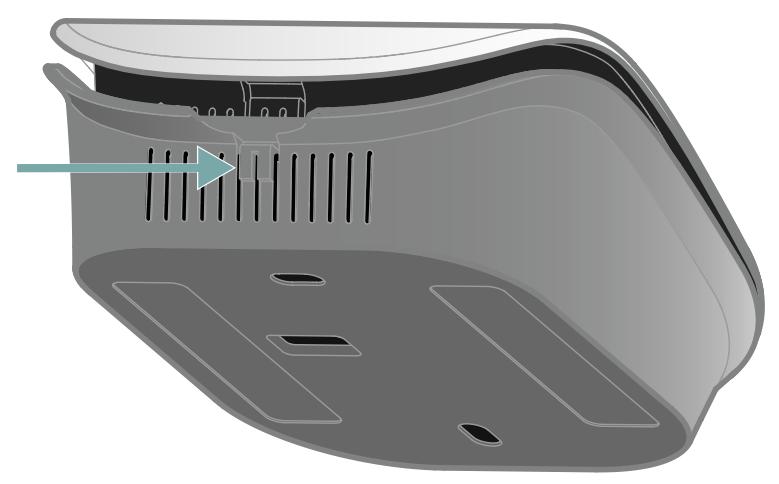

Ouvrez votre thermostat en pressant le bouton situé sur le dessous.

Installation de votre thermostat filaire connecté

Installation de votre thermostat filaire connecté

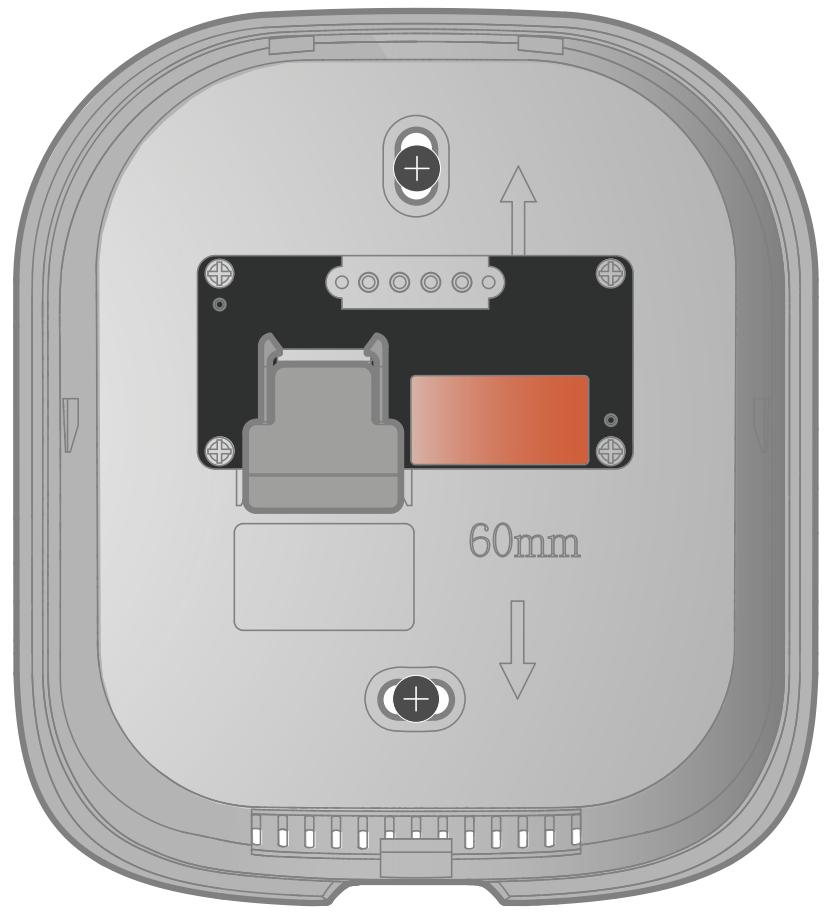

V1

V2

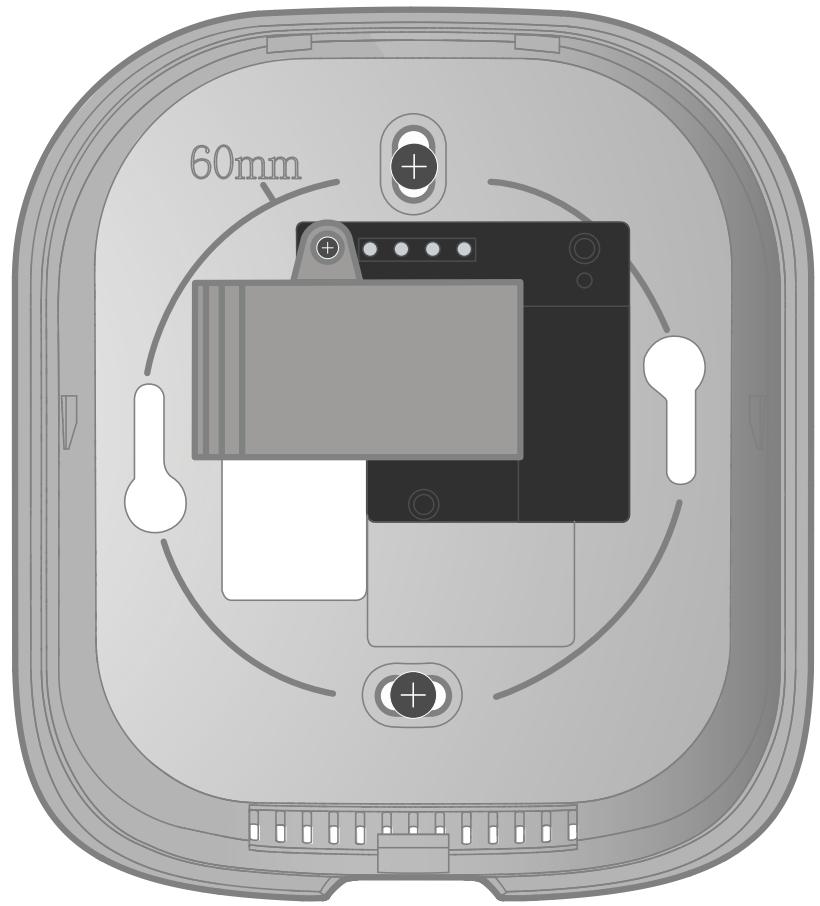

Avant de poursuivre les étapes, identifiez votre modele de thermostat, V1 ou V2, grâce aux illustrations de leur face arrêté ci-dessus.

Installation de votre thermostat filaire connecté

V1

V2

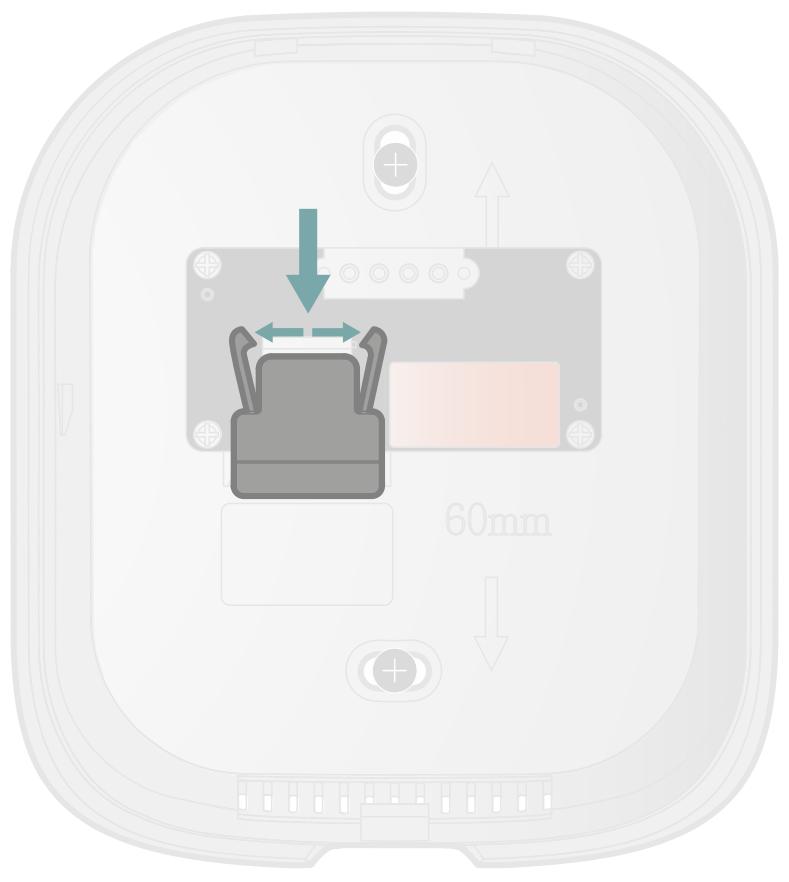

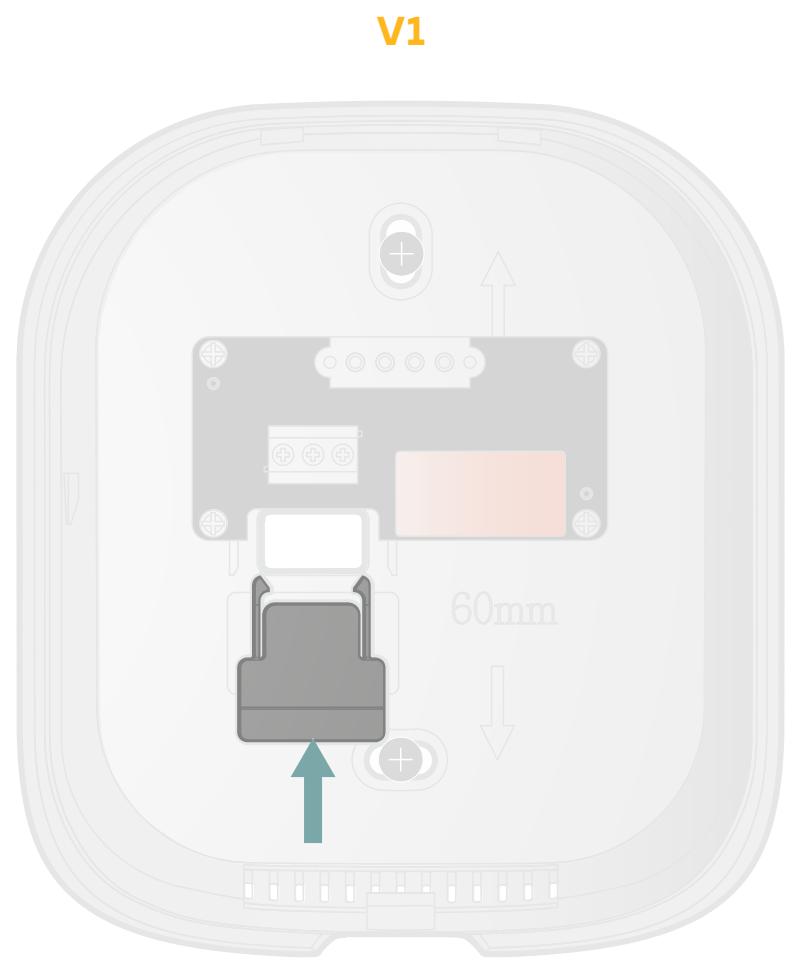

Sur la partie arrrière, écarts z les pattes de fixation et tirez le cache vers le bas pour acceder au bornier.

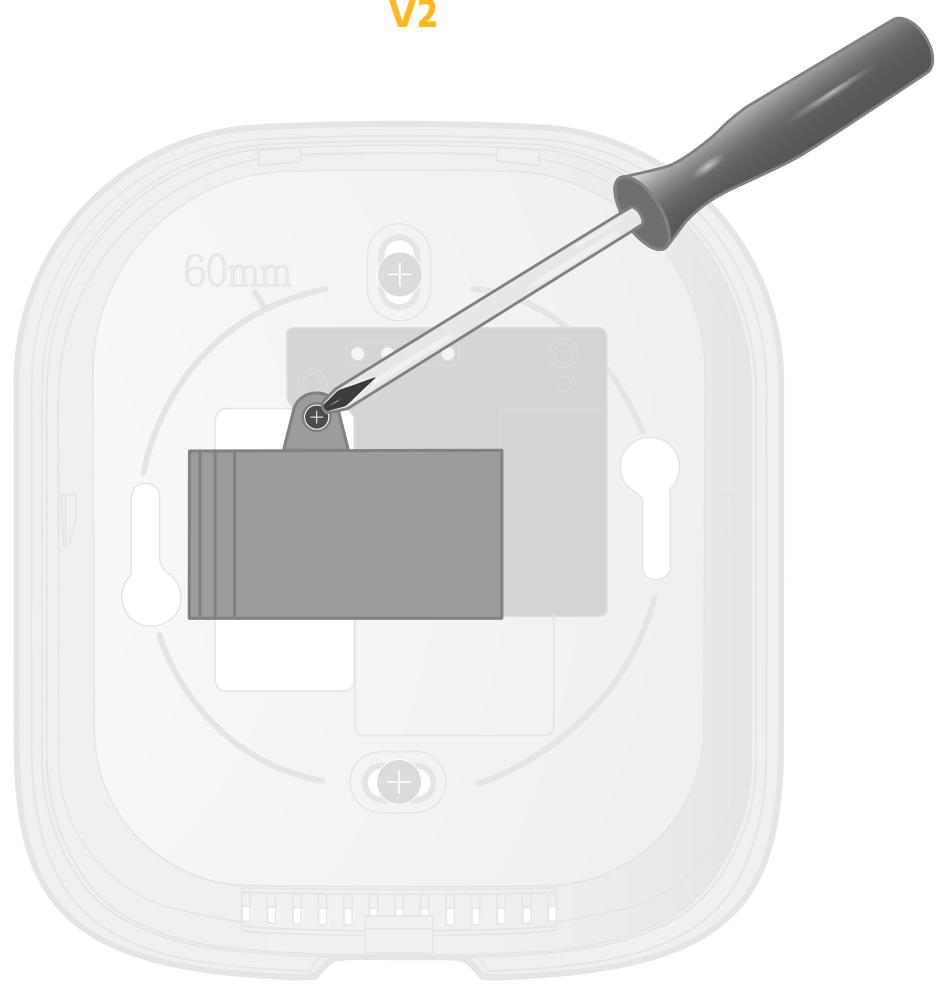

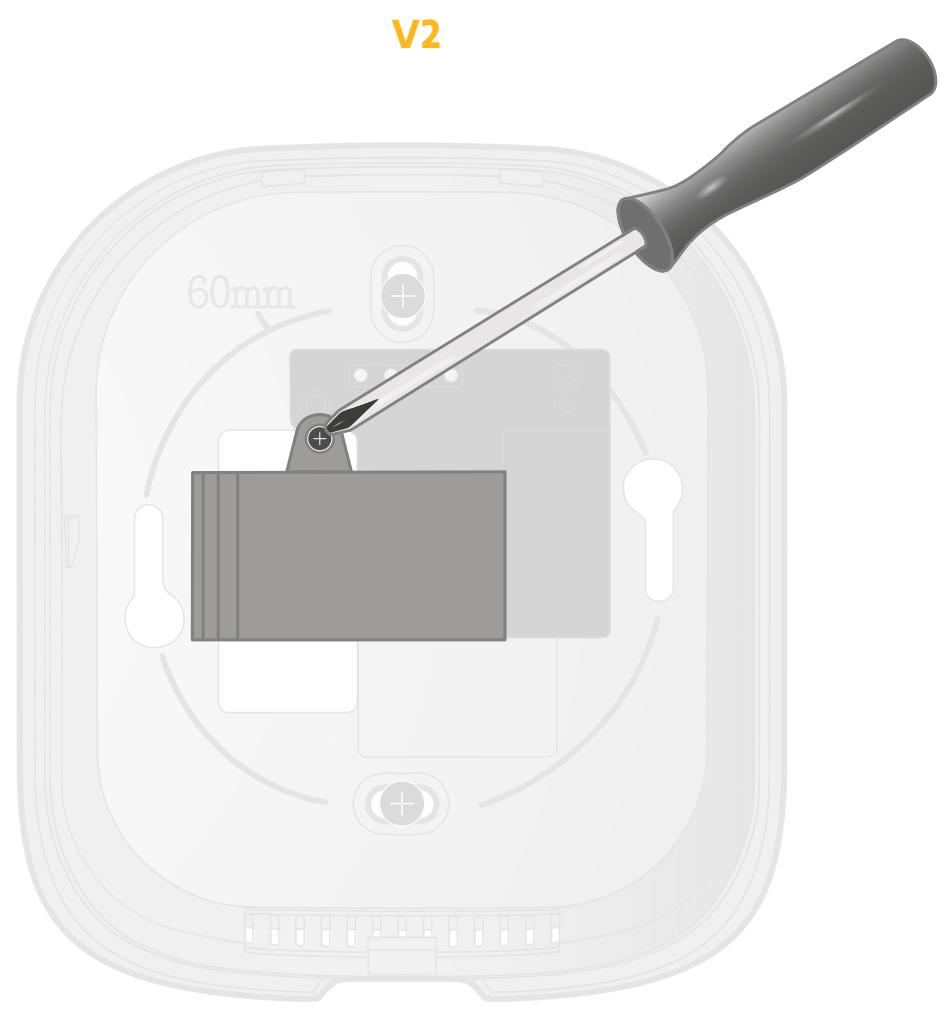

Dévissez le cache-bornier afin d'accéder au bornier.

Installation de votre thermostat filaire connecté

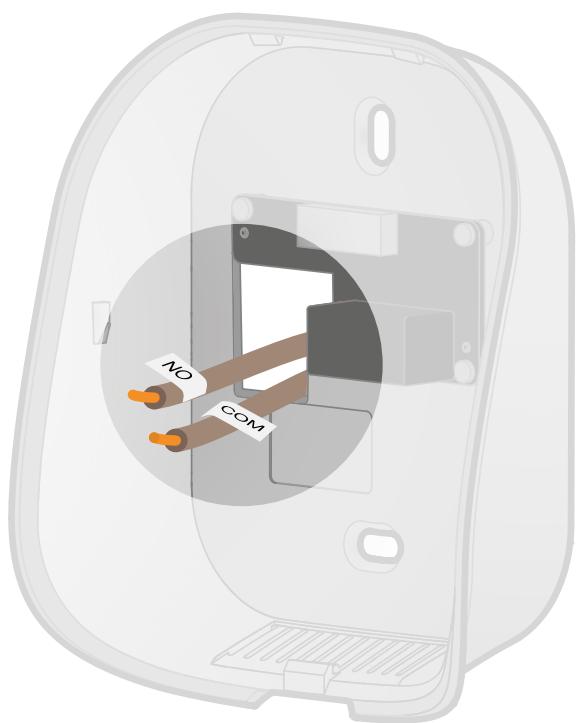

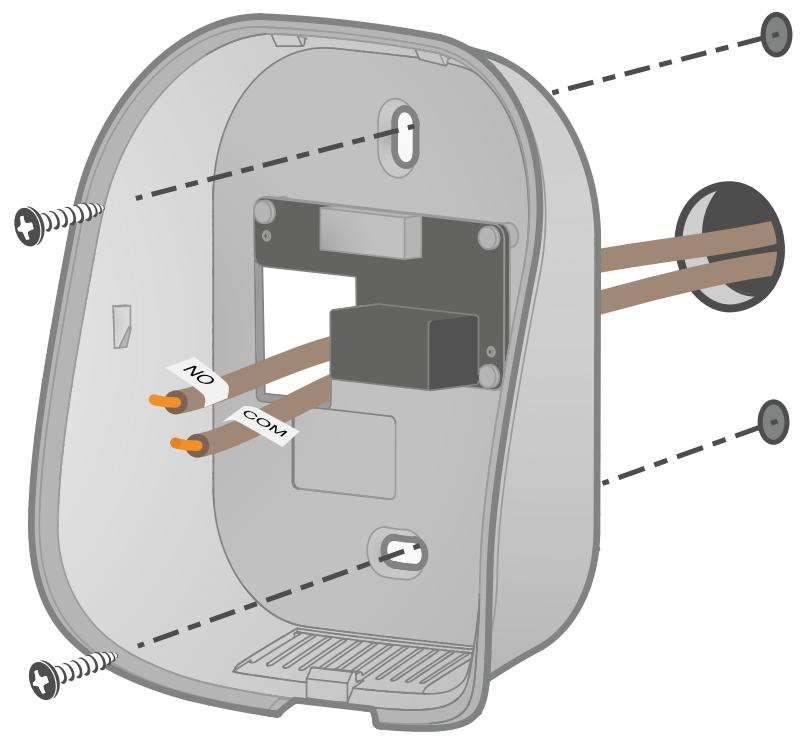

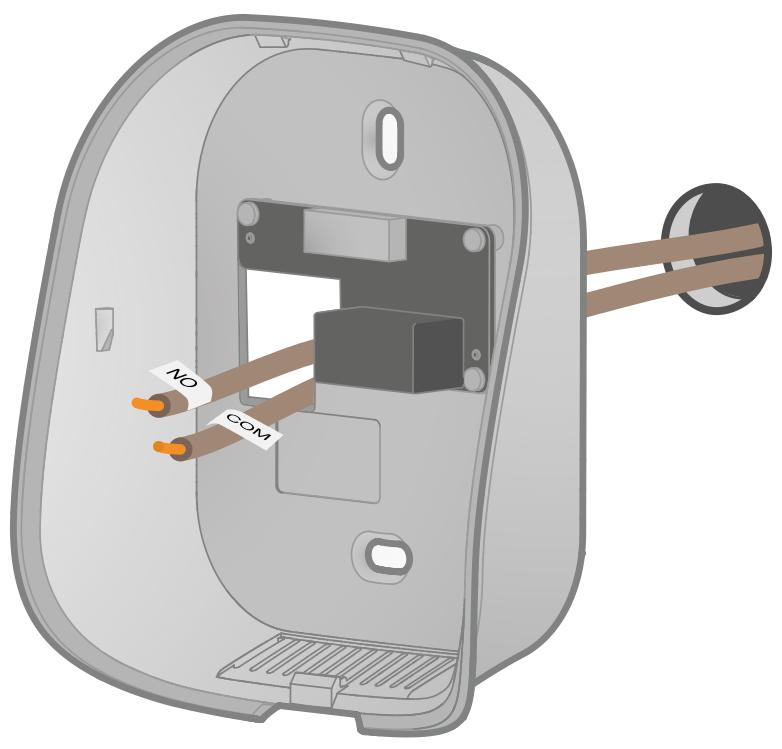

Passez les fils à travers la face arrière.

Fixez la face arrière au mur avec les accessoires fournis tels que vis et chevilles. Vous pouvez aussi coller le thermostat avec les adhésifs fournis.

Installation de votre thermostat filaire connecté

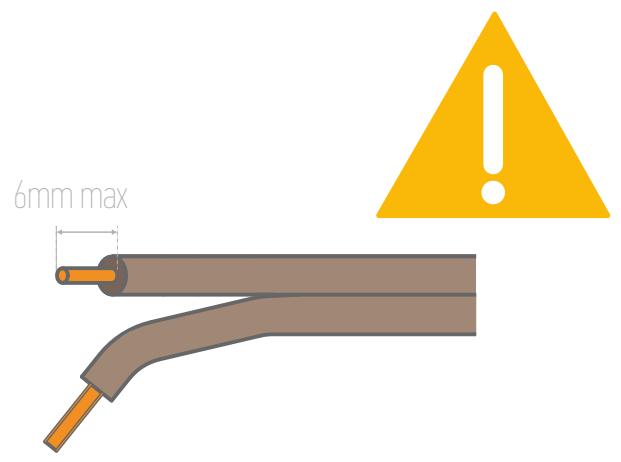

Si besoin, dénudez les câbles.

Ne laissez pas plus de 6mm de fil apparent. En effet, les fils ne doivent pas se toucher pour éviter tout court-circuit.

Installation de votre thermostat filaire connecté

V1

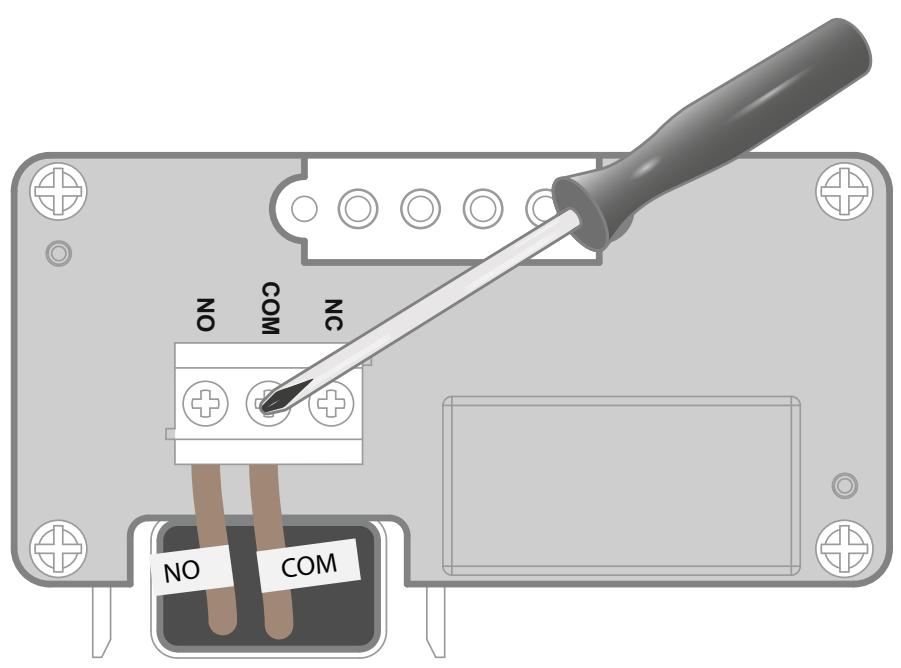

Raccordez les câbles aux bornes respectives NO & COM et vissez pour les sécuriser (pas de polarité).

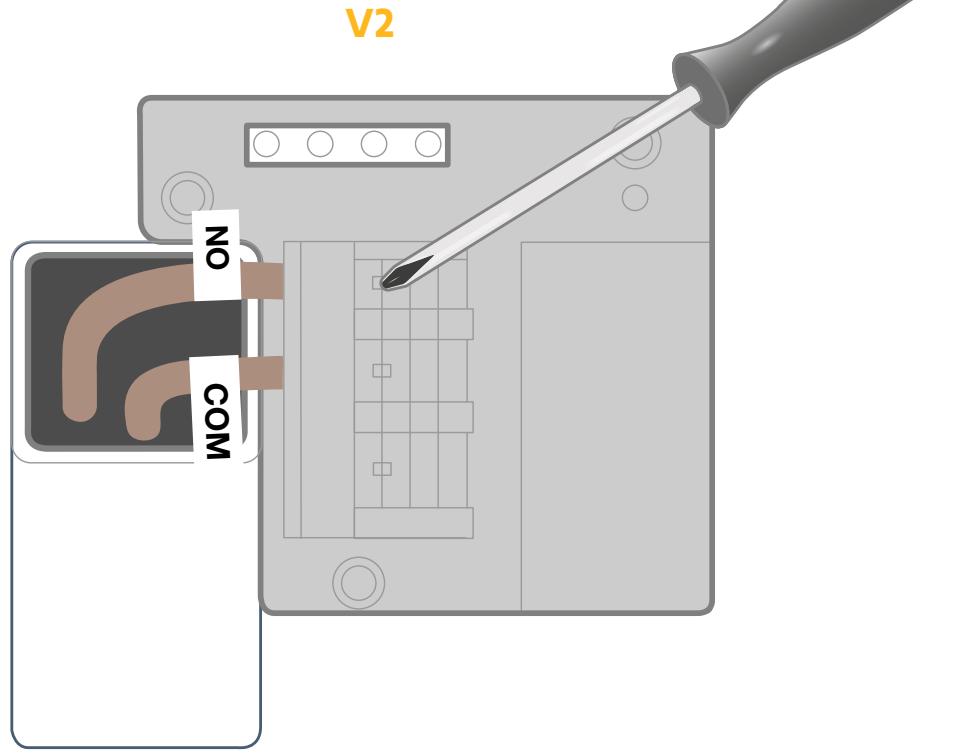

Insérez et clippez les cables sur les sorties NO & COM du bornier à clip automatique (pas de polarité).

Installation de votre thermostat filaire connecté

Repoussez l'exédent de fil dans le mur et replacez le cache-bornier.

Installation de votre thermostat filaire connecté

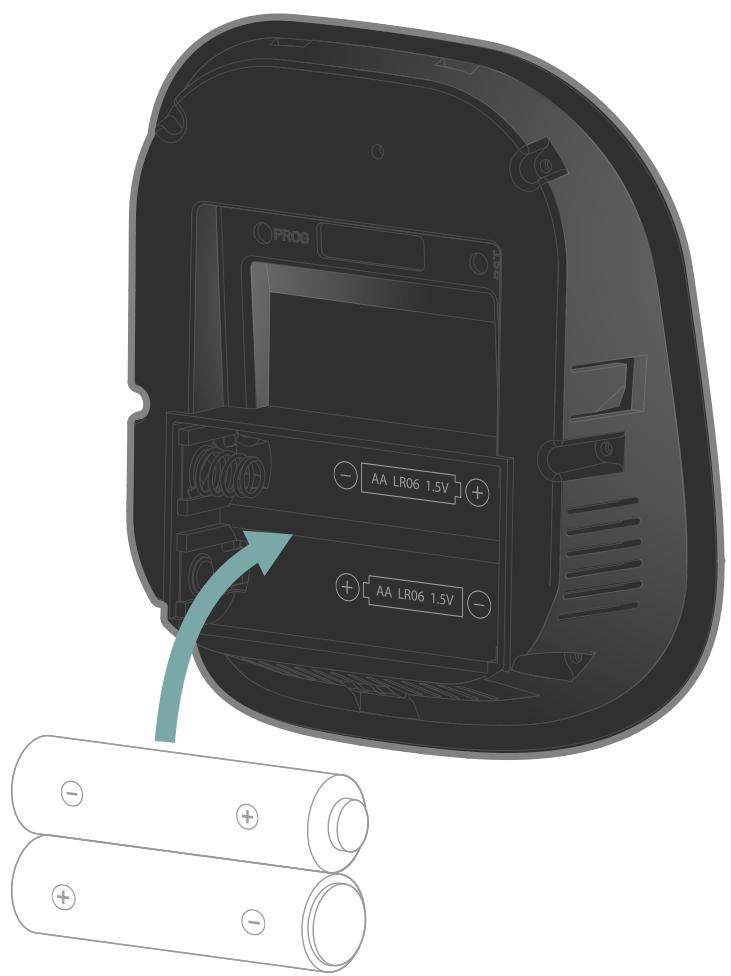

Insérez dans la face avant les 2 piles AA fournies en respectant les polarités.

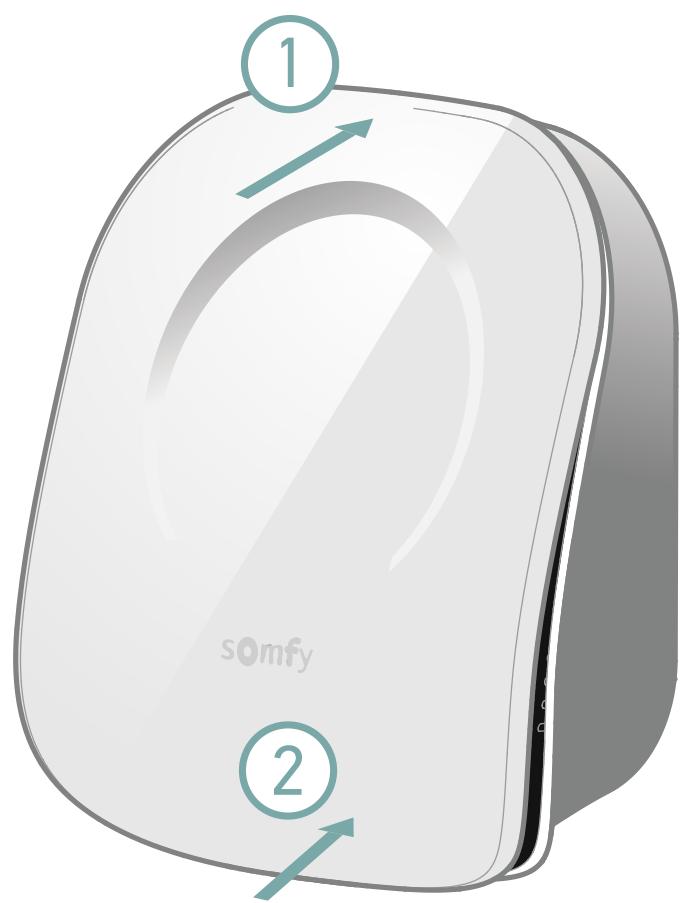

Refermez le thermostat en insérer la face avant en haut puis en bas.

Vous avez fini l'installation de votre thermostat.

Appairage avec la Gateway

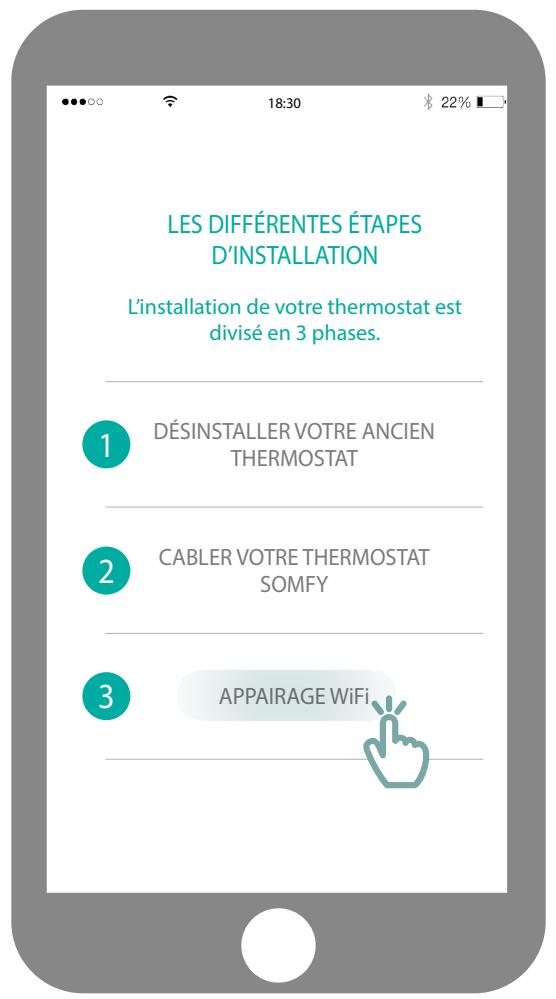

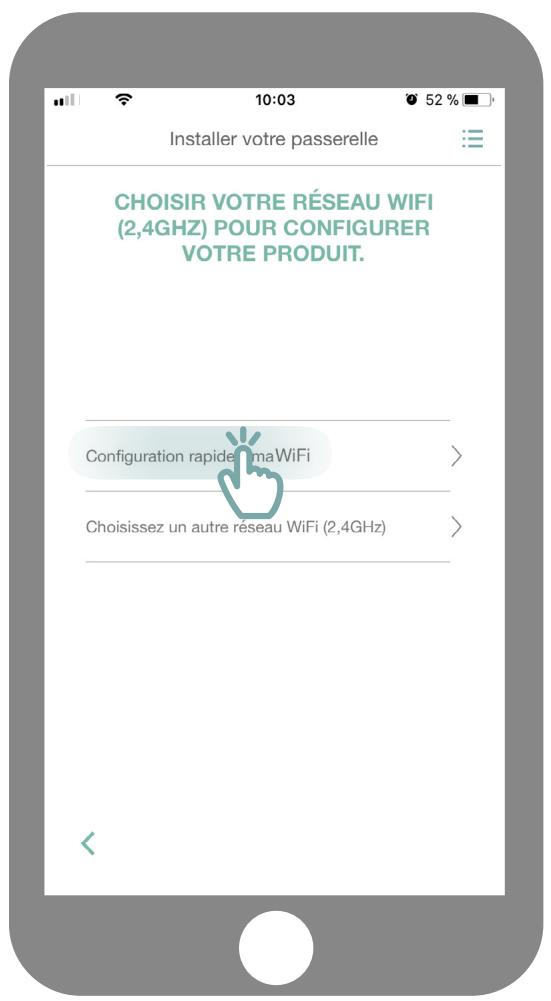

Accedez au sous-menu

《Appairage Wifi》

Veilles à bien sélectionner le wifi 2.4 GhZ et attention à ne pas sélectionner le 5.0 GhZ.

Appairage avec la Gateway

V1

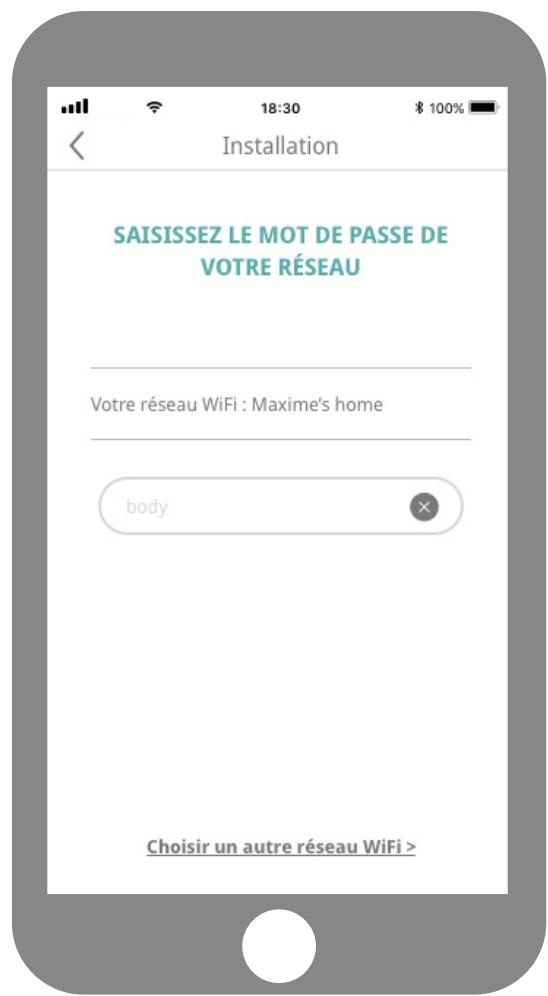

Connectez vous à votre réseau Wifi et rentrez votre mot de passer.

V2

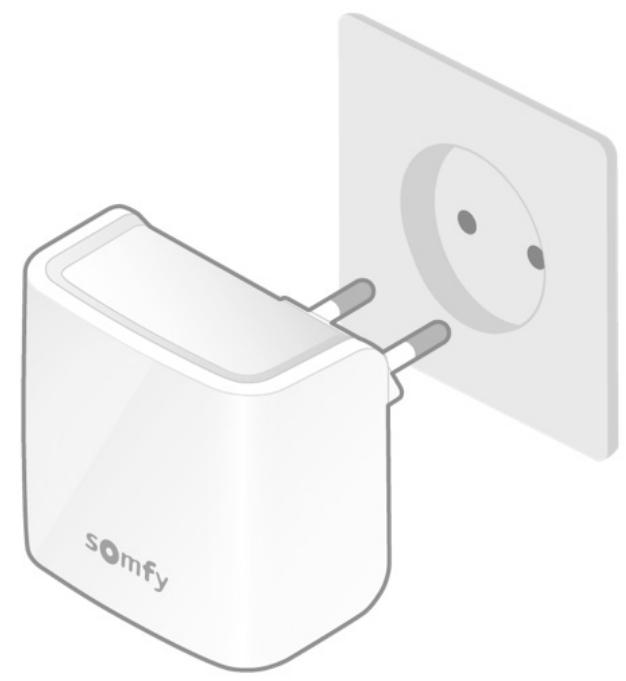

Branchez votre gateway Wifi dans la même piece que votre thermostat. La gateway se mettra en mode apparage et clignotera rouge et vert.

Appairage avec la Gateway

V1

V2

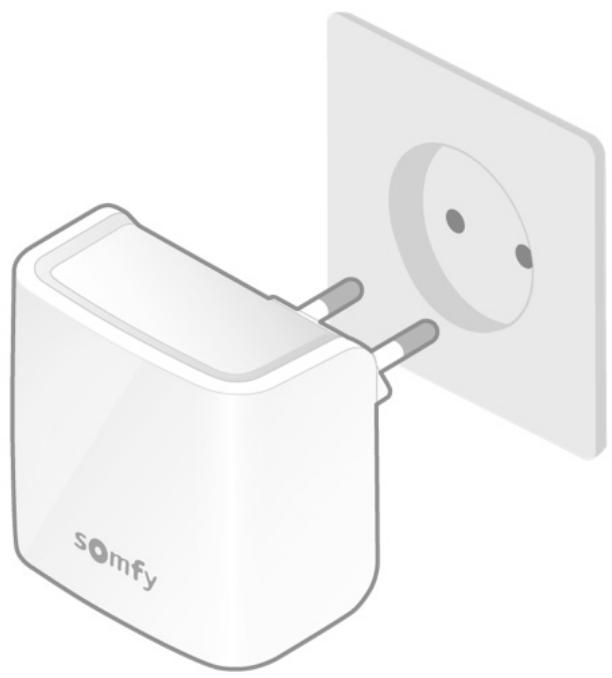

Branchez votre gateway Wifi dans la même piece que votre thermostat.

La gateway se mettra en mode appairage et clignotera rouge et vert.

Sommaire

Connectez vous à votre réseau WiFi et rentrez votre mot de passer.

Appairage avec la Gateway

V1

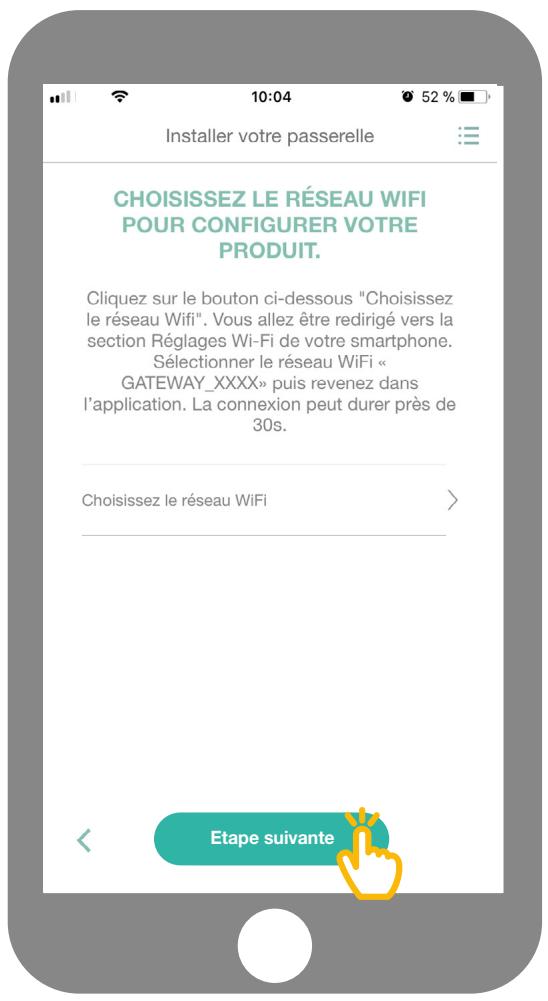

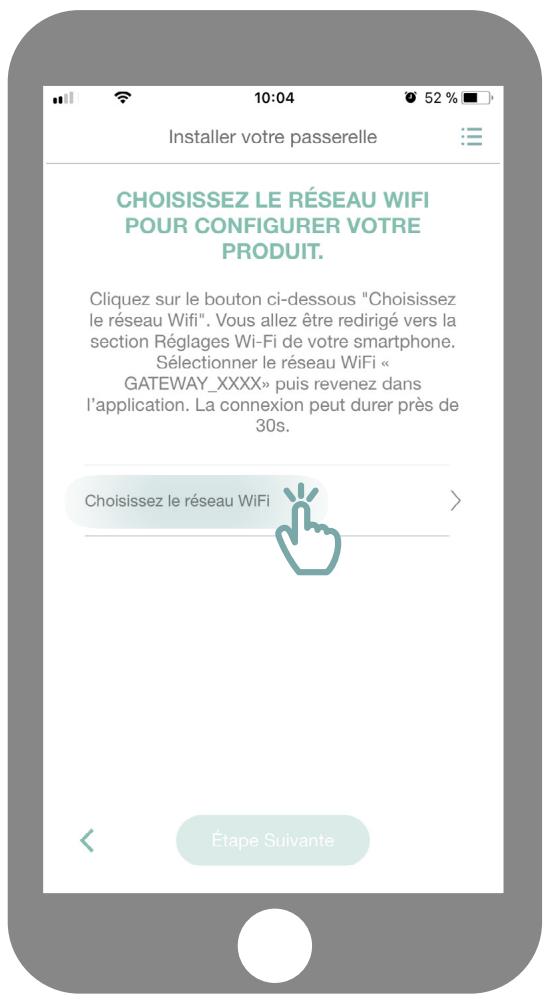

Cliquez sur «Choisissez le réseau WiFi».

V2

Rendez vous directement page 32 pour la suite des étapes de l'appairage.

Appairage avec la Gateway

V1

V2

Rendez vous directement page 32 pour la suite des étapes de l'appairage.

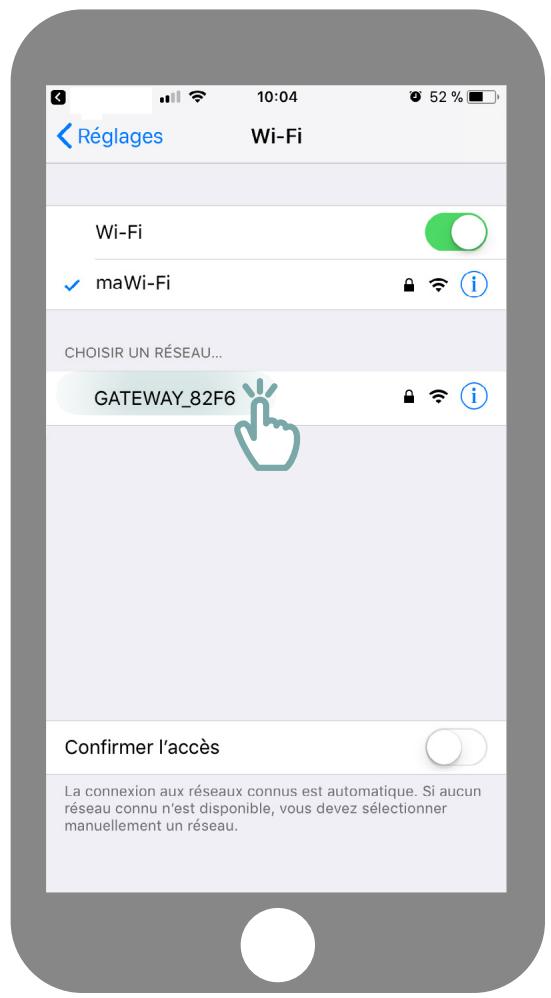

Vous serez redirigé vers les paramètres Wifi de votre smartphone.

Choisissez le réseau créé par votre gateway, qui apparaître sous le nom GATEWAY_XXXX.

Sommaire

Appairage avec la Gateway

V1

V2

Rendez vous directement page 32 pour la suite des étapes de l'appairage.

Retournez ensuite sur l'application et cliquez sur « Étape suivante »

Sommaire

Appairage avec la Gateway

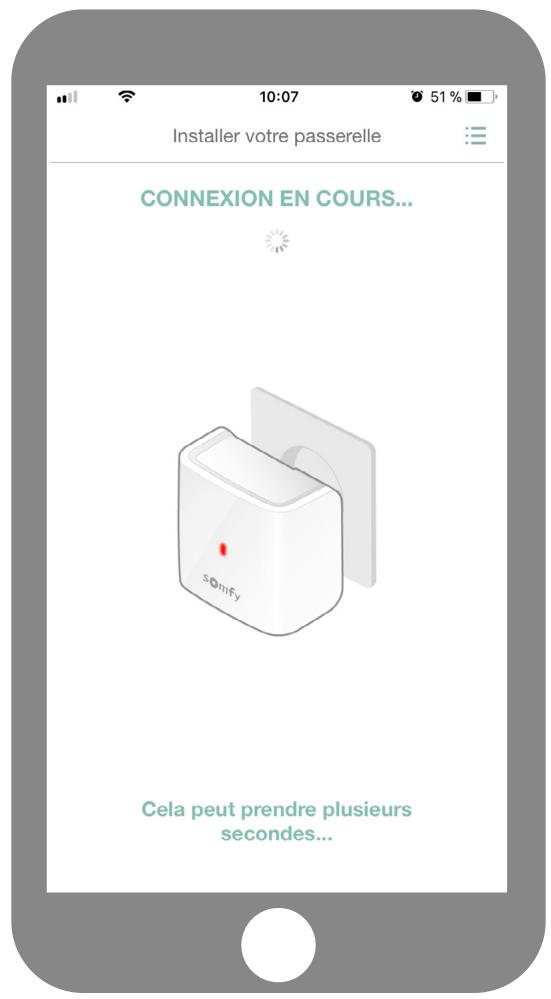

Patientez quelques secondes pendant que votre gateway se connecte à votre réseau.

Appairage avec la Gateway

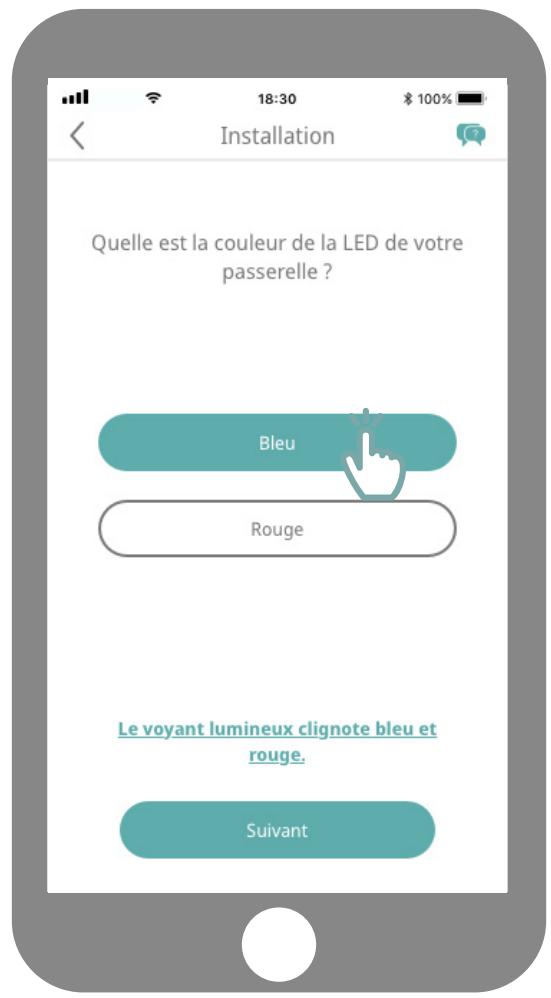

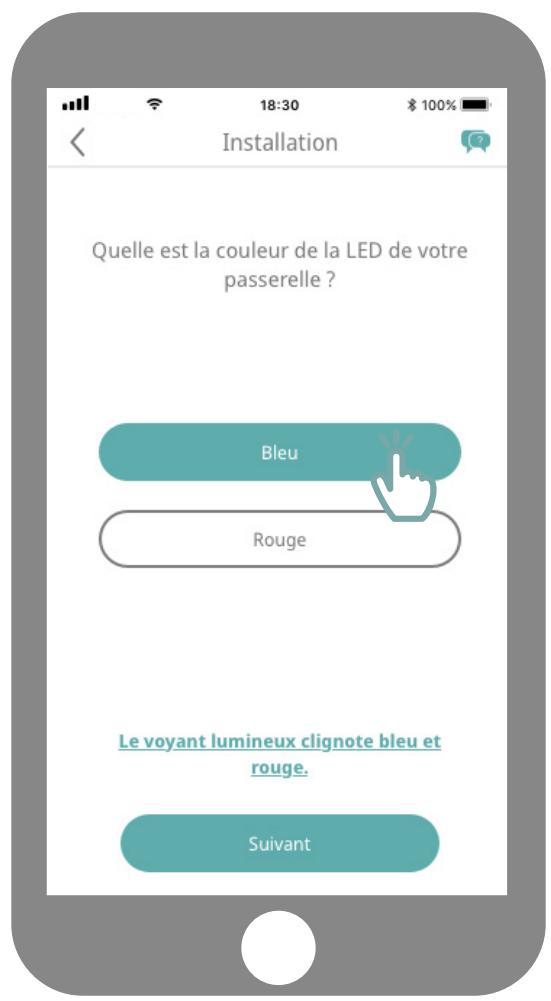

Quelle est la couleur de votre LED qui clignote?

Bleu

Rouge

Appairage avec la Gateway

Si la led de votre gateway est rouge :

• Verifier que vous mot de passer est correct
• Éviter l'utilisation du caractère «&» dans votre mot de passer
• Vérifiez que votre gateway se situe à proximité de votre thermostat (moins de 10 m)

Recommencer la procédure

Si la led de votre gateway est bleu et rouge :

• Vérifier que votre ADSL est connecté à Internet.

Recommencer la procédure

Appairage avec la Gateway

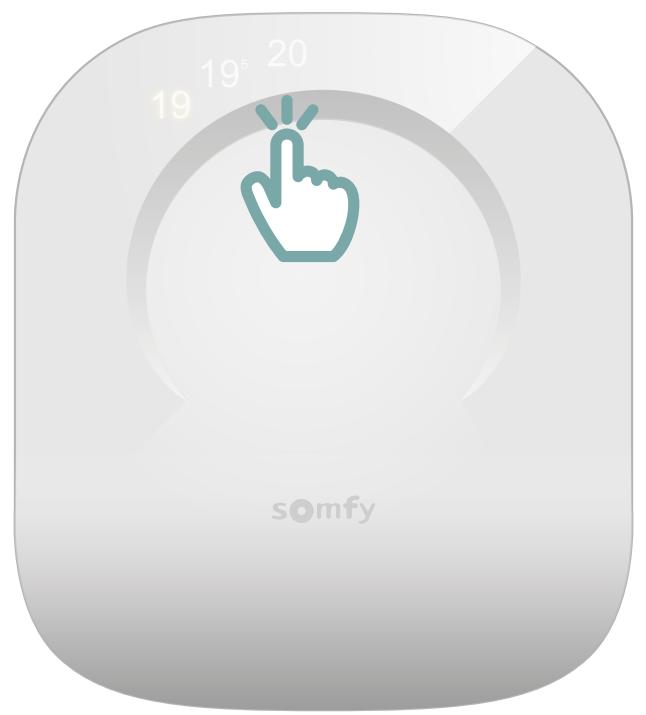

Réveillez votre thermostat en touchant la surface tactile. Les chiffres apparaitront et la gateway passera au vert fixe.

Appairage avec la Gateway

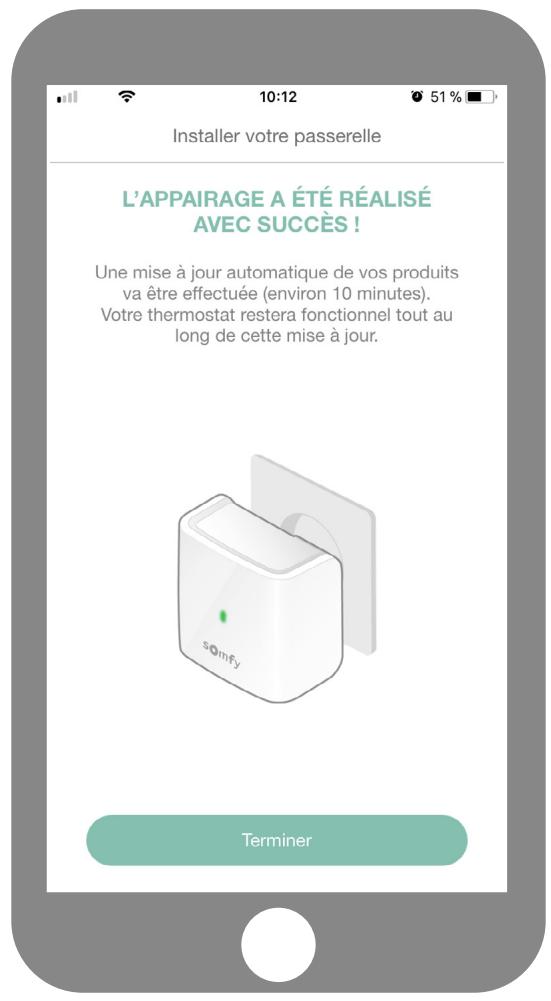

Vous avez finalisé l'appairage de votre thermostat connecté !
