| Type de produit | Spa acrylique |
| Marque | NETSPA |
| Modèle | SPA ACRYLIQUE SQUARE |
| Alimentation | 220-240 V, 50/60 Hz |
| Puissance de chauffe | 3-6 kW configurable |
| Nombre de pompes | 1 pompe à 2 vitesses + pompe de circulation optionnelle |
| Système de filtration | Cycle programmable (1 ou 2 cycles), durée réglable |
| Blower | Intégré |
| Générateur d'ozone | Intégré, fonctionne avec la filtration |
| Panneau de contrôle | Écran tactile TP500/TP500S avec affichage LCD |
| Modes de fonctionnement | Prêt (polling) et Repos (chauffe uniquement pendant filtration) |
| Verrouillage | Verrouillage du panneau et de la température |
| Protection antigel | Automatique via capteurs de température et interrupteur auxiliaire optionnel |
| Sécurité électrique | GFCI/RCD de classe A, test automatique et manuel |
| Messages d'erreur | Codes message (MO) pour défauts, journal des 24 derniers événements |
| Matériau de la cuve | Acrylique |
| Entretien du filtre | Nettoyage tous les 30 jours, remplacement annuel |
| Qualité de l'eau | Test pH et désinfectant chaque semaine, changement d'eau tous les 90 jours |
| Réparabilité | Intervention par technicien qualifié, pièces d'origine |
| Poids | Environ 250-350 kg selon configuration |
| Dimensions | Environ 200 x 200 x 80 cm |
FOIRE AUX QUESTIONS - SPA ACRYLIQUE SQUARE NETSPA
Questions des utilisateurs sur SPA ACRYLIQUE SQUARE NETSPA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Spa au format PDF gratuitement ! Retrouvez votre notice SPA ACRYLIQUE SQUARE - NETSPA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SPA ACRYLIQUE SQUARE de la marque NETSPA.
MODE D'EMPLOI SPA ACRYLIQUE SQUARE NETSPA

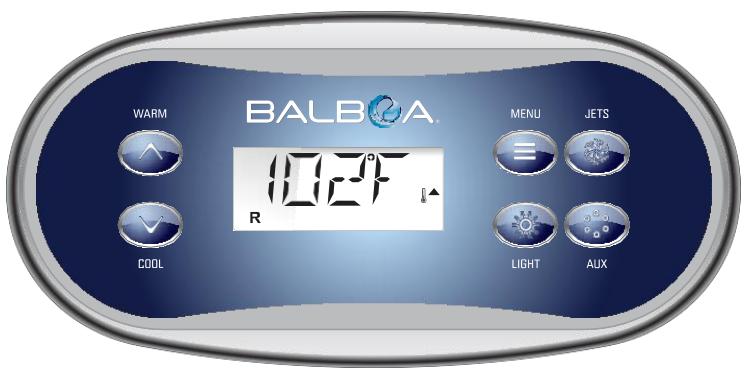

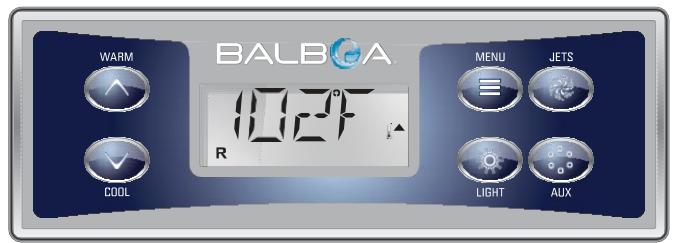

Guide de l'Utilisateur pour le Menu Standard
Modèle de système : Tous les systèmes de la série BP
Modèle d'écran : Série TP500 et TP500S
Version Logicielle de I'ecran : Toutes les versions
TP500S
TP500
Icones de l'Affichage
G-Cycle de Nettoyage
L - Plage de Température (Élevée / Basse)
C - Mode Repos
H-Jets 1
M - Régler (Paramétrage)
D-bbaTM2 Allumé
1 - Jets 2
N - Cycle de Filtration (1 ou 2 ou les deux)
E - Wi-Fi (Connexion au Cloud)
J - Blower
O - AM ou PM (Heure)
MicroSilk® est une marque déposée de Jason International.
Fabriqé sous un ou plusieurs des brevets suivants. Brevets U.S.: 5332944, 5361215, 5550753, 5559720, 5,883,459, 6253227, 6282370, 6590188, 6976052, 6965815, 7030343, 7,417,834 b2, Brevet Canadian: 2342614, Brevet Australian t: 2373248 D'autres brevets nationaux et internationaux s'appliquent et ont été demandés. Tout content est la propriété intellectuelle de Balboa Water Group.

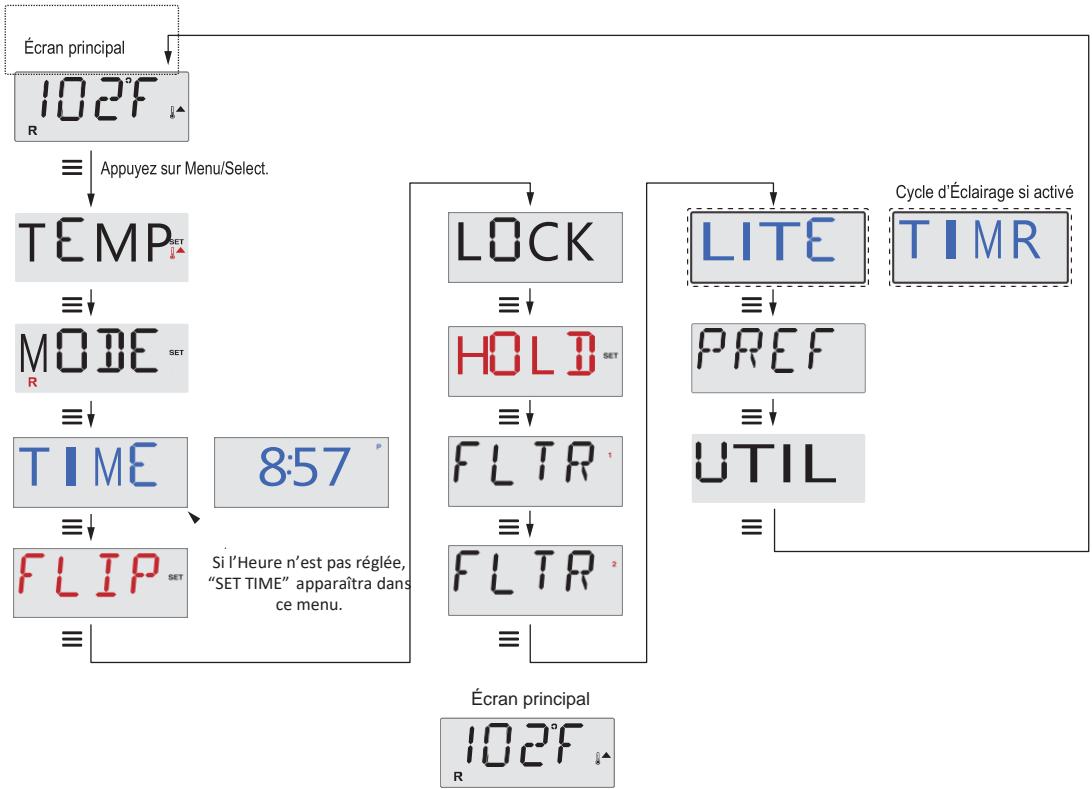

Navigation

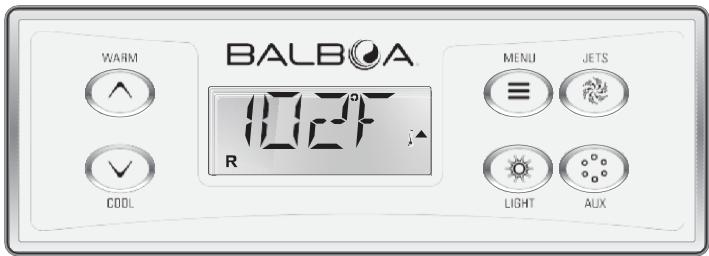

La navigation compte dans le menu s'effectue a l'aide de 2 ou 3 boutons sur l'écran de contrôle.
Certains écrans ont des boutons WARM (Haut) et COOL (Bas) séparés, alors que d'autres n'ont qu'un seul bouton de Température. Dans les diagrammes de navigation, les boutons de Température sont représentés par l'icône d'un seul bouton.
Si vous écran est équipé de deux boutons de Température (Warm et Cool), vous pouvez les utiliser tous les deux pour simplifier la navigation et les réglages, même si une seule icône de Température est représentée dans les instructions.
Le bouton MENU/SELECT est utilisé pour sélectionner les différents
menu et naviguer dans les sections. Une utilisation classique du ou des boutons de Température est de modifier la Température Prédéfinie pendant que les chiffres clignotent sur l'écran LCD. Les menus peuvent être quittés en appuyant sur certains boutons. Attendre quelques secondes permet aussi de revenir à l'écran principal.
Écrans de démarrage
À chaque fois que le Système est allumé, une série de nombres s'affiche. Àprous la séquence de nombres au démarriage, le système passera en Mode Amorcage (Voir Page 3).

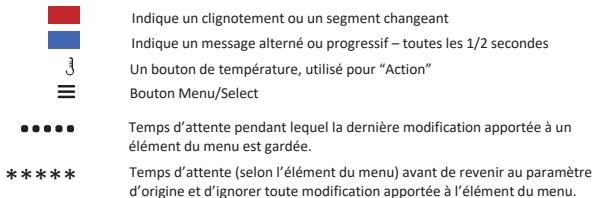

Legende
Indique un clignotement ou un segment changeant
Indique un message alterné ou progressif – toutes les 1/2 secondes
3 Un bouton de température, utilisé pour "Action"
Bouton Menu/Select
Temps d'attente pendant lequel la derniere modification apportée à un élément du menu est gardé.
***** Tems d'atteign (selon I'elément du menu) avant de revenir au paramètre d'origine et d'ignorer toute modification apportee à I'elément du menu.
Indique un élément du Menu qui dépend d'une configuration du fabricant et peut être présente ou non.
Attendre quelques secondes dans le Menu Principal
permet à l'affichage de returner à l'Écran Principal.
La plupart des modifications ne sont pas enregistrées si le bouton Menu/Select n'est pas pressé, Voir la Légende ci-dessus.
Préparation et Remplissage
Remplissez le spa à son niveau de fonctionnement ajustat. Veillez à ouvrir toutes les valves et jets du circuit afin d'évacuer un maximum d'air du circuit et du système de contrôle pendant le processus de replissage.
Une fois que vous aurez mis le système sous tension à partir du panneau principal d'alimentation, l'écran du dessus affichera des séquences spécifique. Ces séquences sont normales et affichent une variété d'informations relatives à la configuration du contrôle de la cuve thermale.
Mode Amorcage - MO19*
Ce mode dure de 4 à 5 minutes, vous pouze également quitter le mode amorcage une fois que la ou les pompes ont ete amorcées.
Que le mode amorçage s'éteigne automatiquement ou que vous le quittiez manuellement, le système débutera automatiquement la mise en chauffe et la filtration normales à la fin du mode amorçage. Au cours du mode amorçage, le radiateur est désactivé afin de permettre au processus d'amorçage d'être réalisé sans risquer de stimuler le radiateur dans des conditions de débit faible ou inexistant. Rien ne s'allume automatiquement, mais la/les pompe-s peuvent être mises en route en appuyant sur les boutons « Jets » ou « Aux »
Si le spa a une pompé de circulation, elle peut être activée en appuyant sur le bouton « Light » pendant le Mode Amorcage.
Amorçage des Pompes
Lorsque l'écran ci-dessus apparaît sur le panneau, appuyez une fois sur le bouton « Jets » pour lancer la Pompe 1 à faible vitesse et encore une fois pour passer à la vitesse rapide. De même, appuyez sur le bouton « Jets 2 » ou « Aux » si vous avez une 2^nde pompe et que vous souhaitez l'allumer. Les pompes fonctionneront alors à vitesse rapide afin de faciliter l'amortçage. Si les pompes n'ont pas été amortçées au bout de 2 minutes, et que l'eau ne coule pas des jets dans le spa, ne laissez pas les pompes continuer à tourner. Éteignez-les et recommencez le processus. Remarque : allumer et couper l'alimentation lance une nouvelle session d'amortçage des pompes.
Parfais, l'amorçage est facilité en coupant momentanément puis rétablissant l'alimentation de la pompe. Ne le faites pas plus de 5 fois. Si l'amorçage de la pompe ne fonctionne pas, éteignez le spa et appelez l'assistance.
Important : Il ne faut pas laisser une pompe fonctionner sans amorçage pendant plus de 2 minutes. Il ne faut en AUCUN cas que la pompe tourne sans amorçage une fois terminée les 4-5 minutes du mode amorçage. Cela causerait des dégats à la pompe, le système stimulerait le radiateur et se retrouverait ainsi en surchauffe.
Quitter le Mode Amorcage
Voupez quitter le Mode Amorage manuellement en appuyant sur le bouton « Chaud » ou « Froid ». Veuillez noter que si vous ne quitter pas manuellement le mode amorage comme decrit ci-dessus, celui-ci prendra automatiquement fin au bout de 4-5 minutes. Assurez-vous que la ou les pompes ont bien ete amorcées a ce moment-là.
Une fois que le système a quitté le Mode Amorçage, le panneau supérieur affichera momentarily envenantement la température prédéfinie, mais l'écran n'affichera pas encore la température de l'eau, comme montré ci-dessous.
En effet, le système a besoin que l'eau coule dans le radiateur pendant environ 1 minute avant de pouvoir déterminer la température de l'eau et de l'afficher.
*MO19 est un Code Message. Voir Page 18.
Pompes
Appuyez une fois sur le bouton « Jets » pour allumer ou eteindre la pompe 1, et pour basculer entre les vitesses rapide et lente le cas échéant. Lorsqu'elle est laissée en marche, la pompe s'eteint après une période de temporisation.
Pour les systèmes sans circulation, la vitesse lente de la pompe 1 est enclenchée lorsque le blower ou que toute autre pompe est allumé. Si le spa se trouve en Mode Pré (Voir Page 6), la Pompe 1 peut aussi s'activer de temps à autre en vitesse lente pendant au moins 1 minute afin de détecter la température du spa (polling) puis, si besoin, de la chauffer pour atteindre la température prédéfinie. Lorsque la vitesse lente s'enclenché automatiquement, elle ne peut pas être désactivée à partir du panneau, toute fois la vitesse rapide peut être lancée.
Modes de la Pompe de Circulation
Si le système est équipée d'une pompé de circulation, elle peut être configurée afin de fonctionner d'une façon parmi trois possibités :
1, La pompe de circulation fonctionne en permanence (24 heures), sauf lorsqu'elle s'estiient pendant 30 minutes lorsque la temperature de I'eau est de 3^ (1.5^) au-dessus de la temperature predefinie (cas de figure probable sous un climat tres chaud).
2, La pompe de circulation reste sous tension en continu, indépendamment de la température de l'eau.
3, Une pompe de circulation programmable s'allume lorsque le système vérifie la températe (polling), durant les cycles de filtration, en période de gel, ou lorsqu'une autre pompe ou que le blower est allumé.
Le Mode de Circulation spécifique utilise a eté déterminé par le Fabricant et ne peut pas être modifié sur le terrain.
Filtration et Ozone
Pour les systèmes sans circulation, la Pompe 1 en vitesse lente et le générateur d'zone fonctionnent durant la filtration. Pour les systèmes avec circulation, l' ozone fonctionne avec la pompe de circulation.
Le système estprogramme d'usine avec un cycle de filtration qui fonctionnera le soit (à condition que l'heure soit correctement reglee), au moment ou les tarifs de I'énergie sont généralement plus bas. L'hour et la durée de la filtration sont programmables. (Voir page 10) Si besoin, un second cycle de filtration peut être activé.
Au début de chaque cycle de filtration, l'ensemble des apparciels d'eau (autres que la pompe primaire) se mettront brièvement en route afin de purger la tuyauterie et de maintainir le niveau de qualité de l'eau. Le terme « apparciels d'eau » inclut le Blower.
Protection Antigel
Si les capteurs de température intégrés au radiateur détectant une température suffisamment BASSE, alors la/les pompe s et le blower se mettent automatiquement en route afin de fournir une protection antigel. Le/la pompe s et le blower fonctionneront soit en continu soit par périodes, selon les conditions.
Dans les climats plus froids, un détecteur optionnel de gel peut être ajouté afin d'assurer une protection contre des conditions de gel pouvant ne pas être détectées par les capteurs classiques. La protection antigel auxiliaire fonctionne de façon similaire, à l'exception du fait que les seuils de température sont déterminés par l'interrupteur. Contactez votre revendeur pour plus de détails.
Cycle de Nettoyage (optionnel)
Lorsqu'une pompe ou le blower est activé e en appuyant sur un bouton, un cycle de nettoyage démarre 30 minutes après qu'il/elle soit éteint e ou en veille. La pompe et le générateur d' ozone fonctionneront pendant 30 minutes ou plus, selon le système. Sur certains systèmes, vous pouvez modifier ce réglage (Voir la Section Préférences page 12)
Température et Plage de Température
Réglage de la Température Prédéfinie
Lorsque you utilisez an panneau avec des boutons Haut et Bas (boutons de tempereure), la temperature clignote lorsque you appuyez sur Haut ou Bas. En appuyant a nouveau sur un bouton de tempereure, la temperature predefinie sera ajustee dans la direction indiquee par le bouton. Une fois que I'ecran LCD arrete de clignoter, le spa se mettra a chauffer, si besoin, pour atteindre la nouvelle temperature prdefinie.
Si le panneau ne dispose que d'un bouton de température, la température clignote lorsque vous appuyez sur ce bouton. En appuyant à nouveau sur ce bouton, la température changera dans une direction (par ex. HAUT). Àpres avoir laissé l'écran arrêter de clignoter, appuyez sur le Bouton de Température afin que la température clignote, puis une seconde fois afin de modifier la température dans la direction opposée (par ex. BAS).
Pressez et Maintenez
Lorsque you appuyez et maintenez un bouton de tempéature alors que la tempéture clignote, la tempéture continuera de changer jusqu'à ce que you libériez le bouton. S'il n'y a qu'un seul bouton de tempéature et que la limite de la Plage de Tempéature est atteinte alors que le bouton est maintainu, alors la progression repartira dans le sens inverse.
Plages de Température Doubles
Ce système comprend deux réglages de plage de température avec des températures prédéfinies indépendantes. La Plage Haute est indiquée à l'écran par un thermomètre ainsi qu'une flèche « haut », tandis que la Plage Basse est représentée par un thermomètre avec une flèche « bas »
Ces plages peuvent servir à diverses raisons, leur usage le plus courant est d'avoir un réglage « prét à l'emploi » et un réglage « vacances ». La structure de menu ci-dessous permet de désirir les Plages. Chaque plage Maintient sa propre température préétablie telle que programmée par l'utilisateur. Ainsi, lorsqu'une plage est可以选择, le spa se mettra en chauffe pour atteindre la température préétablie associée à cette plage.
Par example :
La Plage Haute peut être comprise entre 80^ et 104^ . La
Plage Basse peut être comprise entre 50^ et 99^ .
Des Plages de Température spécifiques supplémentaires peuvent être déterminées en Usine
La Protection Antigel est active quelle que soit la plaige.
Voir Pré et Repos Page 6 pour plus d'informations relatives au contrôle du chiffre.

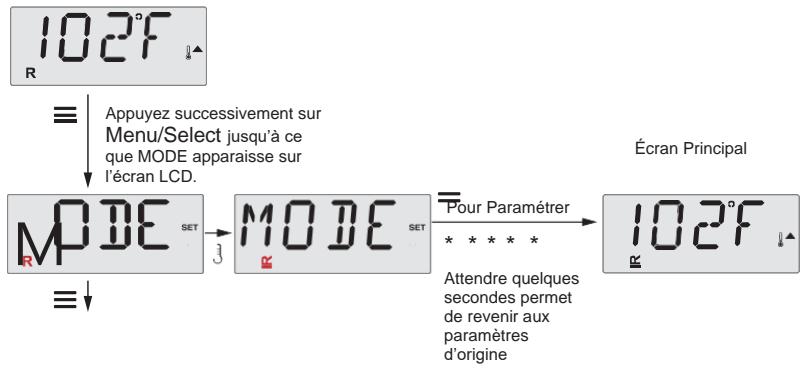

Legendre
| Indique un clignotement ou un segment changeant |
| Indique un message alterné ou progressif – toutes les 1/2 secondes |
| Un bouton de température, utilisé pour “Action” |
| Bouton Menu/Select |
| Temps d'attente pendant lequel la的最后一 minute modification appportée à un élément menu est gardeé. |
| Temps d'attente (selon l'élement du menu) avant de revenir au paramètre d'origine et d'ignorer toute modification appportée à l'élement du menu. |
quelles secondes. Appuyer sur un Bouton de Temp et le maintainir change
aussi la tempéature.
Afin que le spa puisse chauffer, il faut qu'une pompe fasse circuler l'eau à travers le chauffage. La pompe responsable de cette fonction s'appeille la « pompe primaire »
La pompe primaire est soit une Pompe 1 à 2 Vitesses, soit une pompe de circulation.
Si la pompe primaire est à 2 Vitesses, le Mode Pré (indiqué par R) fera régulierement circuler l'eau, en Pompe 1 Lente, afin de rester la température de l'eau à niveau constant, la chauffer si besoin, et rafraîchir l'affichage de la température. On parle dans ce cas de « pollinging »
Le Mode Repos (indiqué par ) ne permettra la chauffe qu'au cours des cycles programmés de filtration. Étant donné qu'il n'y a pas de polling, l'affichage de la température peut ne pas être actualisé jusqu'à ce que la pompe primaire fonctionne une ou deux minutes.
Mode de Circulation (Voir Page 4, sous Pompes, pour d'autres modes de circulation)
Si le spa est configuré pour une circulation de 24H , la pompe primaire fonctionne généralement en continu. Étant donné que la pompe primaire tourne en permanence, le spa conservera la température préétablie et chauffera si besoin en Mode Prét, sans polling.
En Mode Repos, le spa ne chauffe pour atteindre la température préétablie que pendant les périodes programmes de filtration, même si l'eau est filtrée en permanence lors du Mode Circulation.
Écran Principal
Legende
Indique un clignotement ou un segment changeant Indique un message alterné ou progressif - toutes les 1/2 secondes
3 Un bouton de température, utilisé pour "Action"
Bouton Menu/Select
Temps d'attente pendant lequel la dernière modification apportée à un élément du menu est garde.
***** Temps d'atte (selon l'elément du menu) avant de revenir au paramètre d'origine et d'ignorer toute modification apportee à l'elément du menu.
Pour l'elément alterner entre Pr et indique par R et Repos (indique p). suivant du Menu Appuyer sur Menu/Select lorsque l'affichage est activé permet de revenir a l'Ecran Principal Principal Si non activé Le Mode Pr et permet au spa de Sonder (polling) et de déterminer s'il y a besoin de chauffer. Le panneau garde un affichage « actuel »
Il n'y a pas de polling en Mode Repos, et la chauffe n'a lieu que pendant les cycles de filtration.
L'écran n'affichera pas une température actualisée en permanence.
Écran Principal
L'Écran Principal affichera RUN PUMP FOR TEMP si la pompe primaire n'a pas
fonctionné depuis plus d'une heures. L'Écran Principal gardera son affichage normal
durant les Cycles de Filtration ou lorsque le spa est utilisé.
Si la pompe primaire est restee eteinte pendant une heure ou plus, lorsque n'importe quel bouton de
fonction sera actionné sur l'écran, SAUF Light, la pompe associée au chauffage se mettra en route
pour pouvoir mesurer et afficher la température.
Mode Prêt en Repos
R apparait lorsque le spa est en Mode Repos et que vous appuyez sur « Jets ». Cela implique que le spa est en cours d'utilisation, il se mettra en chauffe pour atteindre la température prédéfinie. La pompe primaire fonctionnera jusqu'à ce que la température prédéfinie soit atteinte, ou au bout d'une heures. Àpre 1 houré, le Système returnera au Mode Repos. Ce mode peut également être reconfigéré dans le Menu des Modes et en modifier le Mode.
Écran Principal
Appuyez sur le bouton « Jets »

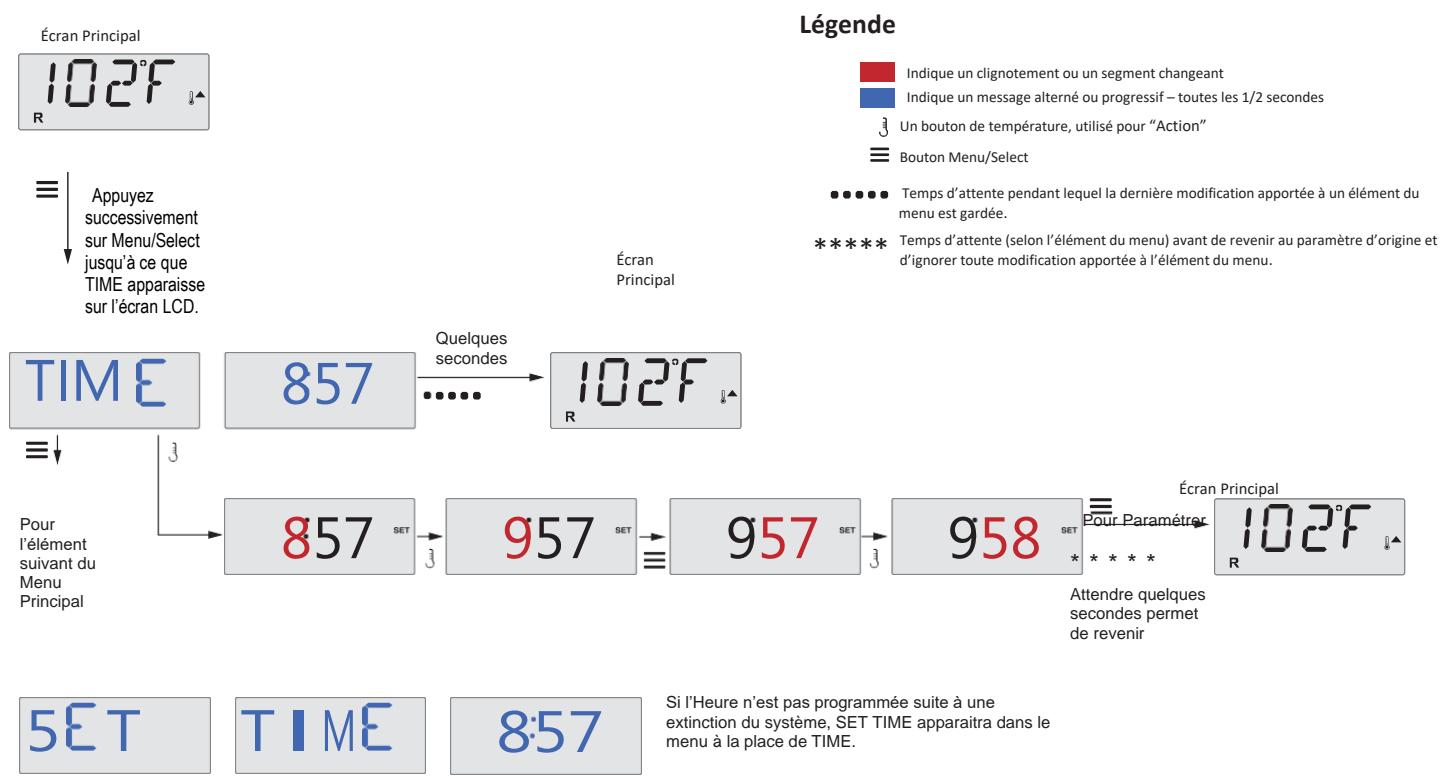

Affichage et Réglage de l'Heure
Veillez à bien régler l'Heure
Le réglage de l'heure est important pour déterminer les heures de filtration et autres caractéristiques en arrêté-plan. Dans le menu TIME, SET TIME va clignoter à l'écran si aucune heures n'est réglée dans la mémoire.
L'affichage de l'heure en 24 heures peut être paramétré dans le menu PREF. (Voir Page 12)
Remarque :
Cette remarque s'adresse aux systèmes qui ne seront pas le décompte des heures lorsqu'ils sont éteints.
Si l'alimentation d'un tel système est coupée, l'Heure n'est pas sauvégardée. Le système continues à fonctionner et tous les autres réglages seront sauvégardés. Si des cycles de filtration doivent être réalisés à une heures spécifique, il faut réinitialiser l'horloge afin que les périodes de filtration retrouvent leurs programmations initiales.
Lorsqu'un tel système redémarré, il repart par défaut à 12 : 00, it est donc également possible de rétablit les heures de filtration à la normale en redémarrant le spa à midi. SET TIME continuera à clignoter dans le Menu TIME jusqu'à ce que l'heure soit effectivement réglée, mais comme le spa a été redémarré à midi, les cycles de filtration fonctionneront comme ils ont été programmés.

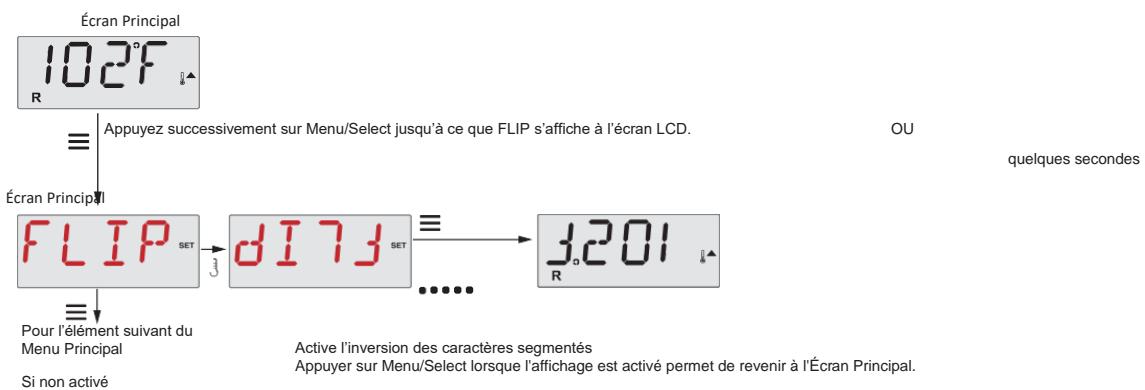

Flip (Écran Inversé)

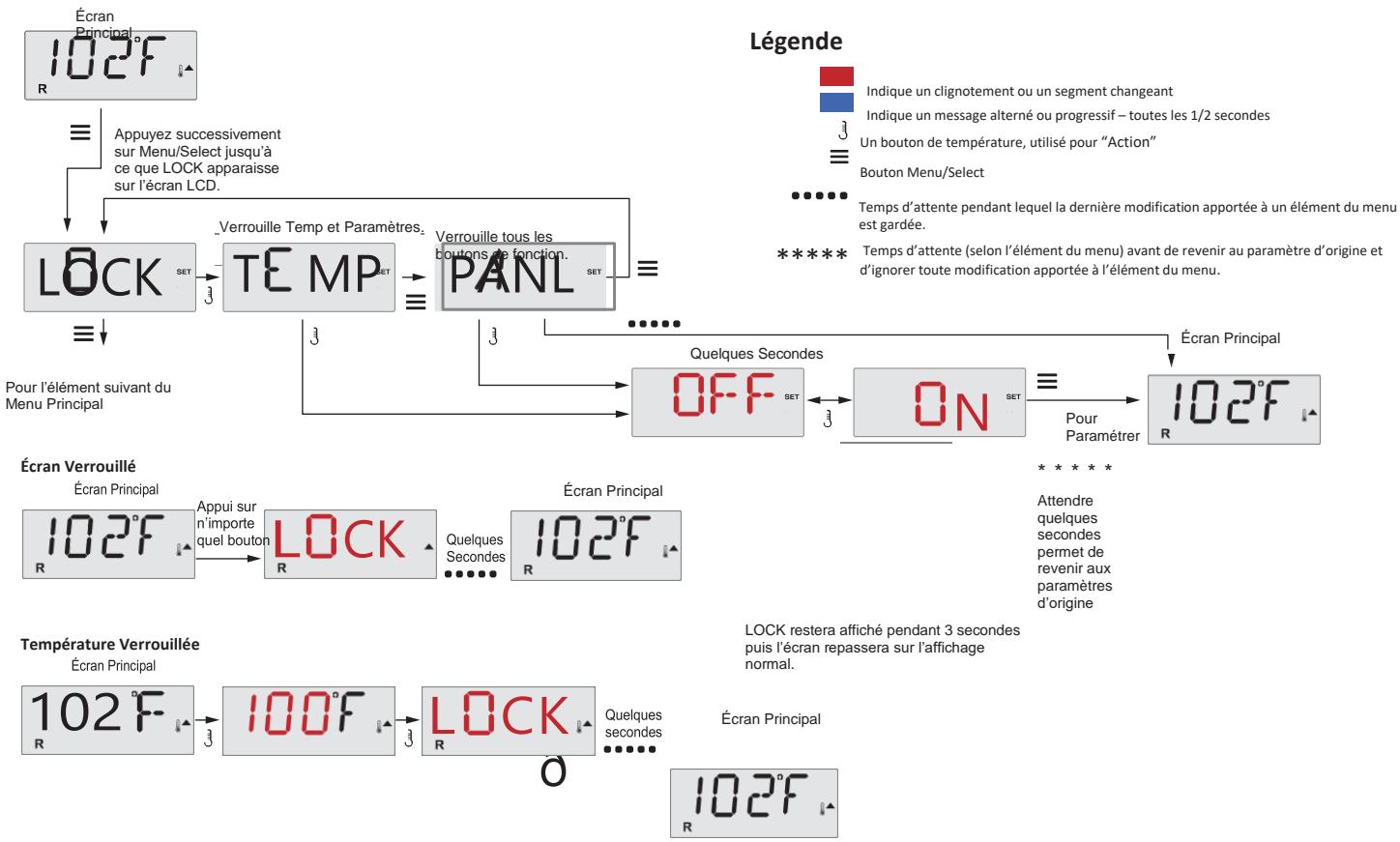

Le contrôle peut être restreint afin d'éviter tout usage ou modification de température indésirables.
En verrouillant le panneau, le contrôle ne peut etre utilise, mais toutes les fonctions automatiques sont encore actives.
En verrouillant la Température, les Jets et autres fonctionnalités peuvent être utilisées, mais la Température Prédéfinie et les autres programmes ne peuvent être modifiées.
Le Verrouillage de la Température permet d'acceder à une sélection réduite d' éléments du menu, dont la Température Prédéfinie,FLIP,LOCK, UTIL, INFO et FALT LOG.
Lorsque la Température est verrouillée, l'écran affiche la Température Prédéfinie de manière habituelle en appuyant sur un bouton de la Température.
LOCK apparait si l'on essais de modifier la température en appuyant sur un autre bouton. Les réglages qui peuvent être modifiés dans les menus sont également verrouillés.
Tous les boutons de fonction fonctionnement normalement.

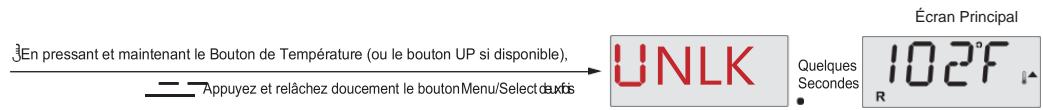

Déverrouillage
Cette série de Déverrouillage peut être utilisé à partir de n'importe quel écran affiché sur un panneau restreint.
REMARQUE: Si le panneau est équipé d'un bouton HAUT et d'un bouton BAS, le SEUL bouton qui fonctionnera dans la Séquence de Déverrouillage est le bouton HAUT.
La température ne se déverrouillera pas si la série Déverrouillage est réalisée tandis que le panneau affiche « LOCK »
Mode Attente - MO37*
Le Mode Attente est utilisé pour désactiver les pompes pendant des fonctions de service comme le nettoyage ou le remplacement du filtr. Le Mode Attente dure 1 heures à moins d'être quitté manuellement.

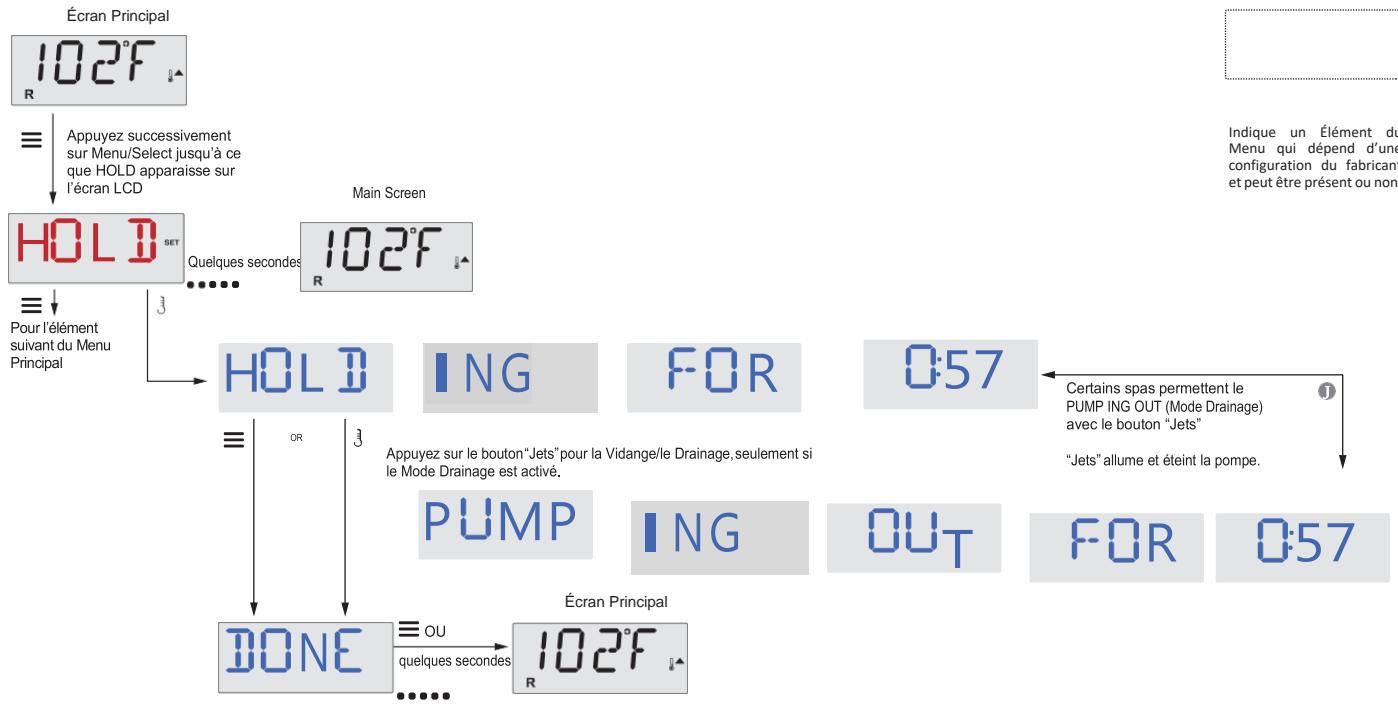

Mode Drainage
Certains spas ont une option spéciale qui permet à une pompe de fonctionner alors que l'eau est drainée. Lorsqu'elle est disponible, cette option est une composante du Mode Attente. Le Mode Drainagesarrête en même temps que le Mode Attente.
Legende
M037 est un Code Message. Voir Page 18.
wate

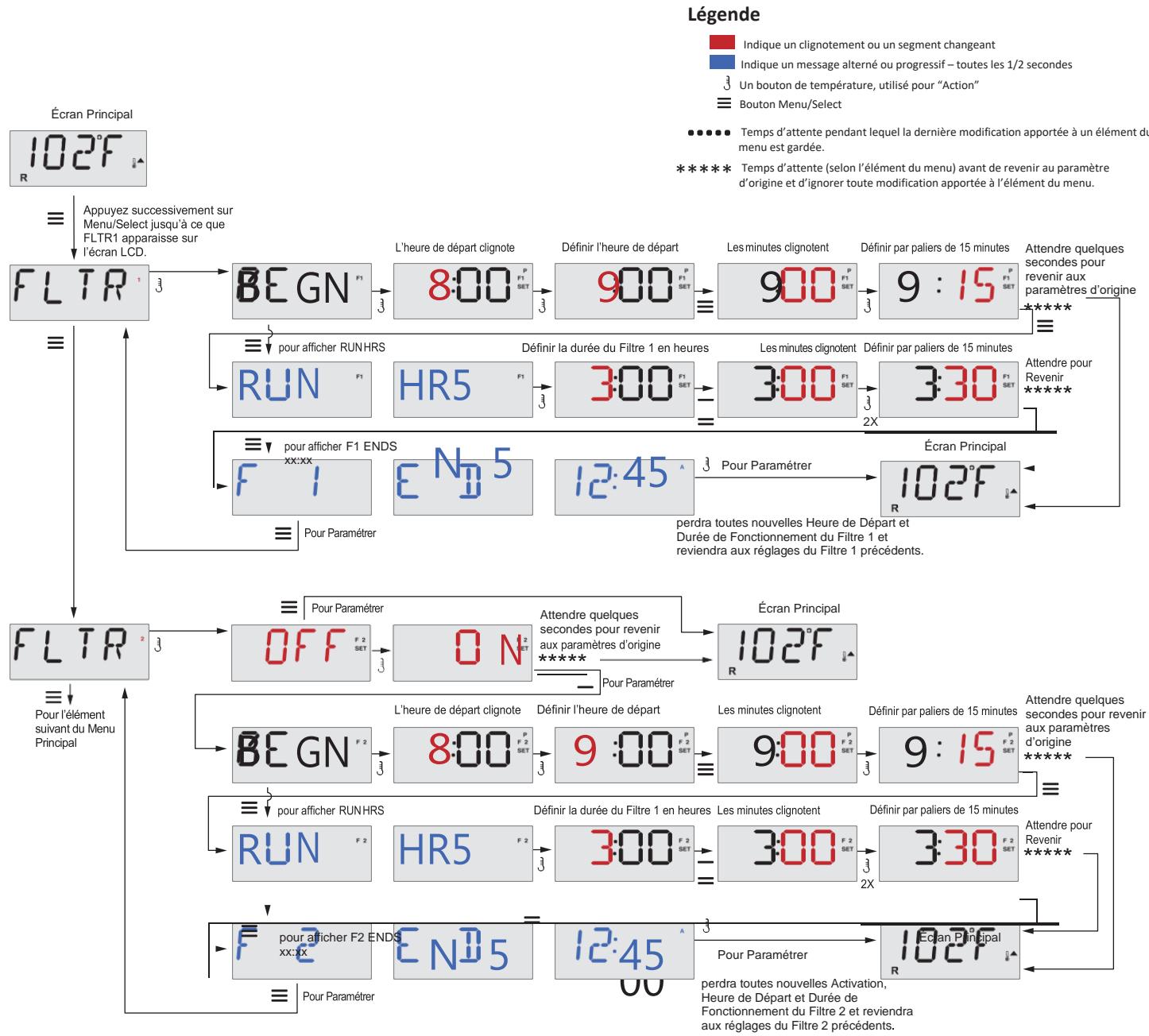

Filtration Principale
Les cycles de Filtration sont paramétrés à l'aide d'une heures de début et d'une durée. L'hour de démarriage est indiquée par un « A » ou un « P » en bas à droite de l'écran. La durée n'a pas d'indicatif « A » ou « P ». Chaque paramétrage peut être modifié par paliers de 15 minutes. Le panneau calculé l'heure de fin et l'affiche automatiquement.
Filtration Cycle 2 - Filtration Optionnelle
La Filtration Cycle 2 est OFF par défaut.
Il est possible de faire chevaucher les Filtrations Cycle 1 et Cycle 2, ce qui raccourcit la durée totale de filtration par le montant du chevauchement.
Cycles de Purge
Afin deMAINTER un certain niveau d'hygiène, des Pompes secondaires et/ou un Blower purgent l'eau de leurs canalisations respectives en se mettant brièvement en marche au début de chaque cycle de filtration.
Si la Filtration Cycle 1 est régée pour 24 heures, activer le Cycle 2 amorce une purge au début programme du Cycle 2.

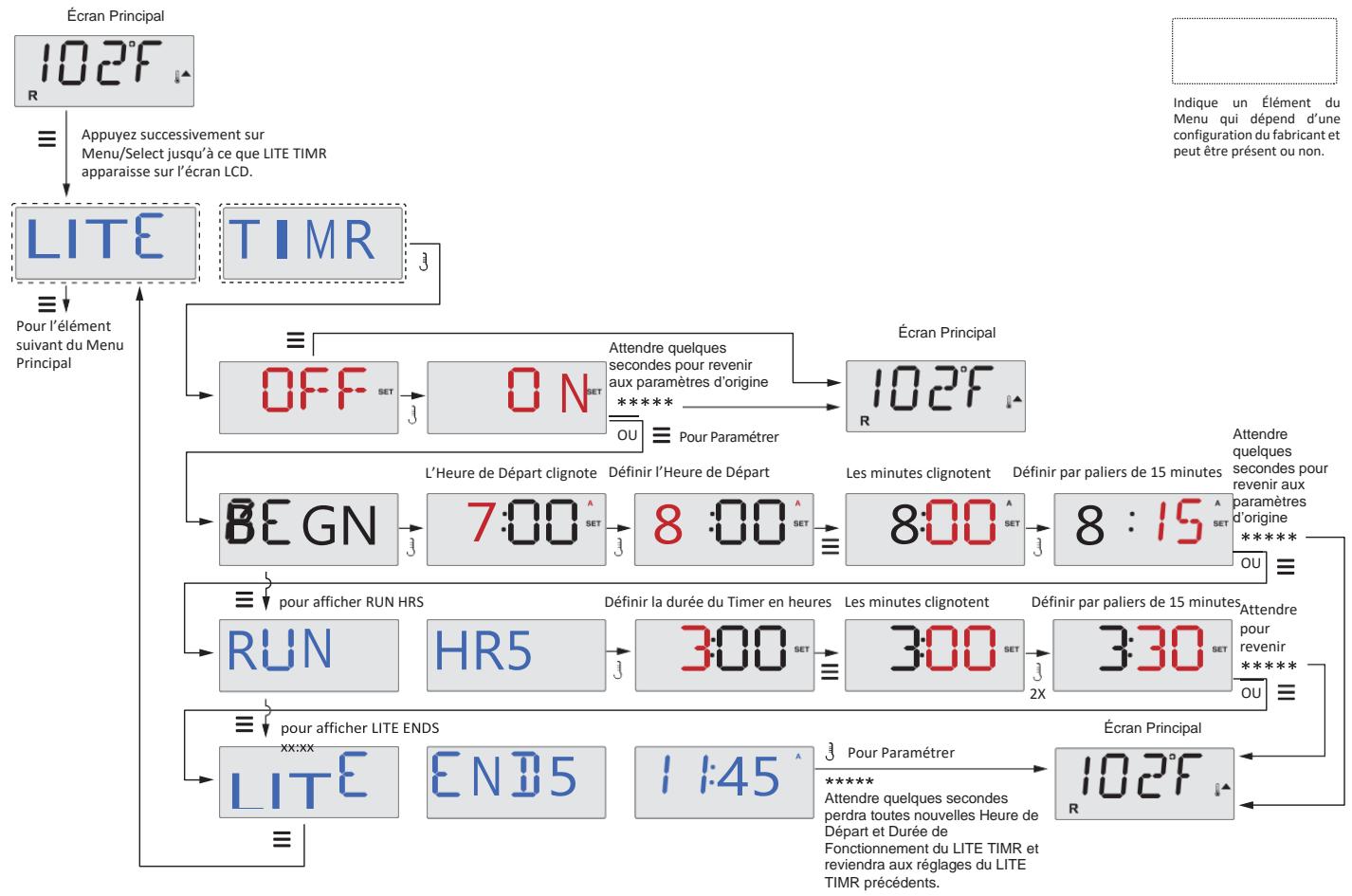

Option Programmation de la Lumière
Si LITE TIMR n'apparait pas dans le Menu Principal, alors la fonction de programmation de la lumière n'a pas ete prevue par le fabricant.
Lorsqu'elle est disponible, la Programmation de la Lumière est OFF par défaut.
Legende
3
Indique un clignotement ou un segment changeant
Indique un message alterné ou progressif - toutes les 1/2 secondes
Un bouton de température, utilisé pour "Action"
Bouton Menu/Select
Temps d'attentependantlequella derniremodificationapporteea un élément du menu est gardé.
Temps d'atteigne (sonel 'elément du menu) avant de revenir au paramètre d'origine et d'ignorer toute modification apporte à l'élement du menu.

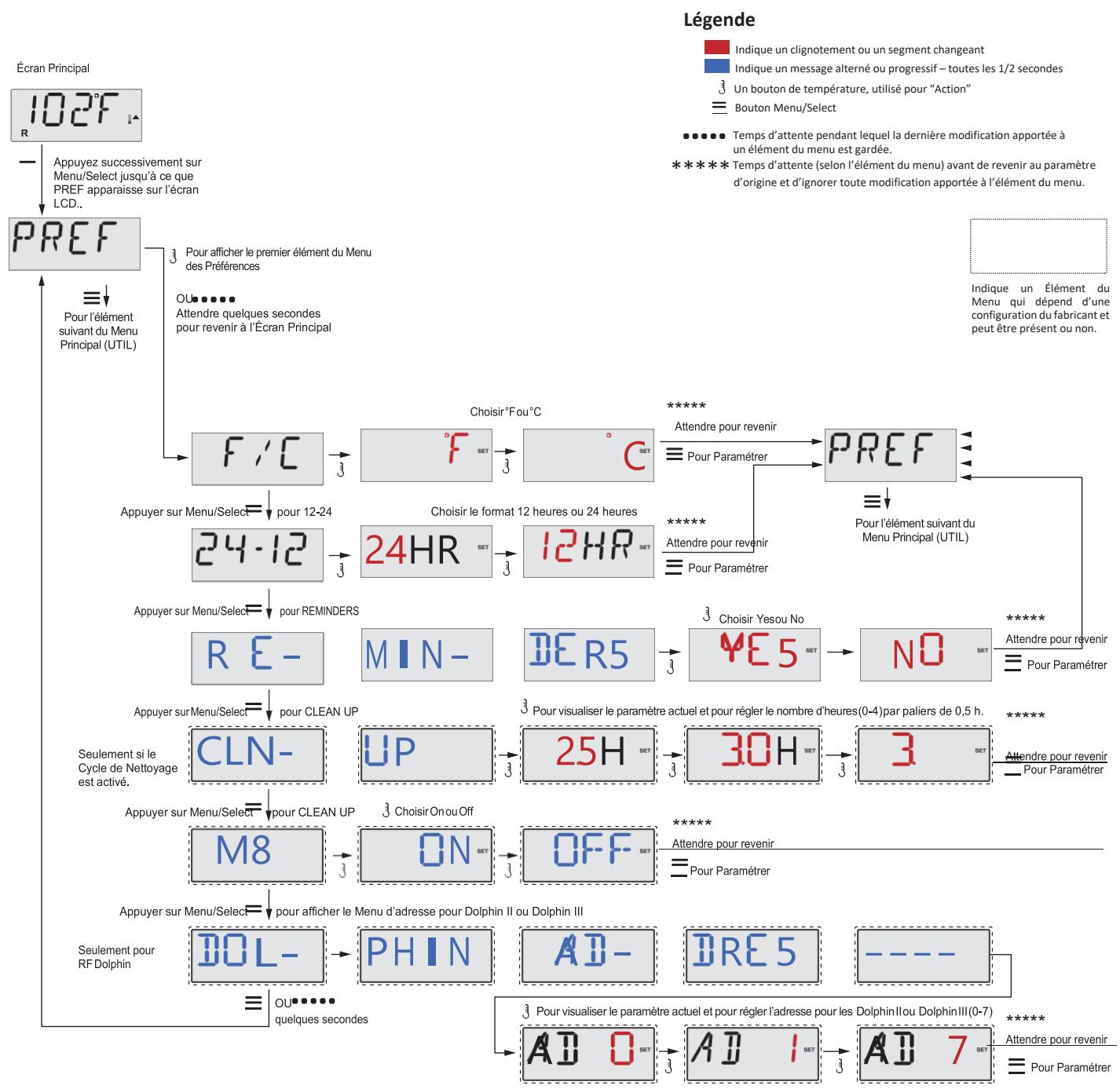

F / C (Affichage de la Température)
Change l'unité de la température entre Fahrenheit et Celsius.
12 / 24 (Affichage de l'Heure)
Change l'affichage de l'heure entre les modes 12 h et 24 h.
RE-MIN-DERS (Rappels)
Active ou désactive l'affichage des messages de rappel ( comme “Nettoyer le Filtre”).
Remarque : Les rappels sont toujours créés en arrêté-plan, même lorsqu'ils ne sont pas affichés. Activer et désactiver leur affichage n'efface donc pas les rappels qui ont été créés.
CLN-UP (Nettoyage)
La Durée du Cycle de Nettoyage n'est pas toujours activée, il est donc possible qu'elle n'apparaisse pas. Lorsqu'elle est disponible, définissez le temps pendant lequel la Pompe 1 va fonctionner après chaque utilisation. L'intervalle de réglage va de 0 à 4 heures.
M8
(Ce message peut ne pas apparaitre sur tous les systèmes.) Sur les systèmes disposant du M8, il est activé par défaut. Il peut être désactivé (ou réactivé) ici. Le M8 réduit les intervalles de polling lorsque la température de l'eau dans le spa est constante.
DOL-PHIN-AD-DRES (Dolphin II et Dolphin III) Ne s'applique qu'au RF Dolphin. (Ce message peut ne pas apparaitre en fonction de la configuration)
Lorsque ce réglage est sur 0, aucun adressage n'est utilisé. Utilisez ce réglage avec une Télecommande Dolphin qui est réglée d'usine sur aucune adresse. Lorsque ce réglage est compris entre 1 et 7, l'adresse est le nombre choisi. (Voir le manuel du Dolphin pour plus d'informations.)
INFO (Sous-menu des Informations Système)
Le Menu des Informations Système affiche différents réglages et identifications de ce système en particulier.
SSID (ID Logiciel)
Affiche le numero d'ID logiciel du Systeme.
MODL (Modèle de Système)
Affiche le numero de Modèle du Systeme.
SETP (Installation Actuelle)
Affiche le numero de Configuration d'Installation selectionnée actuellément.
Tension du Chauffage (Option non utilisée sur les systèmes aux normes CE.)
Affiche la tension d'utilisation configurée pour le chauffage.
Puisance du Chauffage Configuere dans le Logiciel (Seulement pour les systèmes CE.)
Affiche l'échelle de puissance du chauffage en kW programmée dans le logiciel du système de contrôle (1-3 ou 3-6).
H_ (Type de Chauffage)
Affiche un numero d'ID de type de chauffage.
SW_ (Paramètres de l'Interrupteur Dip)
Affiche un nombre qui representation les positions de l'interrupteur DIP de S1 sur la carte électronique principale.
PANL (Version de l'Écran)
Affiche le numero du logiciel installé dans l'écran de contrôle supérieur.
Utilaires
En plus du Menu INFO, le Menu Utilitaires contient les options suivantes :
GFCI (Test GFCI, ou disjoncteur différentiel)
(Option non disponible sur les systèmes aux normes CE.)
Le Test GFCI n'est pas toujours activé, il peut donc ne pas apparaître. Cet écran permet de tester manuellement le GFCI et peut être utilisée pour désactiver l'option de test automatique. Si l'Option de Test Automatique du GFCI est désactivée, l'appareil s'arrête dans les 7 jours suivants. (Voir Page 17)
A/B (Température des Capteurs A/B)
Lorsque cette option est sur On, l'affichage de la température alternera entre la température relevante par le Capteur A et celle relevée par le Capteur B dans le chauffage.
FALT LOG (Journal des Défauts)
Le Journal des Défauts est un enregistrement des 24 derniers défauts, qui peut être consulté par un technicien de l'assistance.
DEMO (Mode Démo)
Le Mode Démon est pas toujours activé, il peut donc ne pas apparaître. Cette option sert à faire fonctionner plusieurs apparéils sur une séquence définie afin de montré les différentes caractéristiques d'un modele de spa.

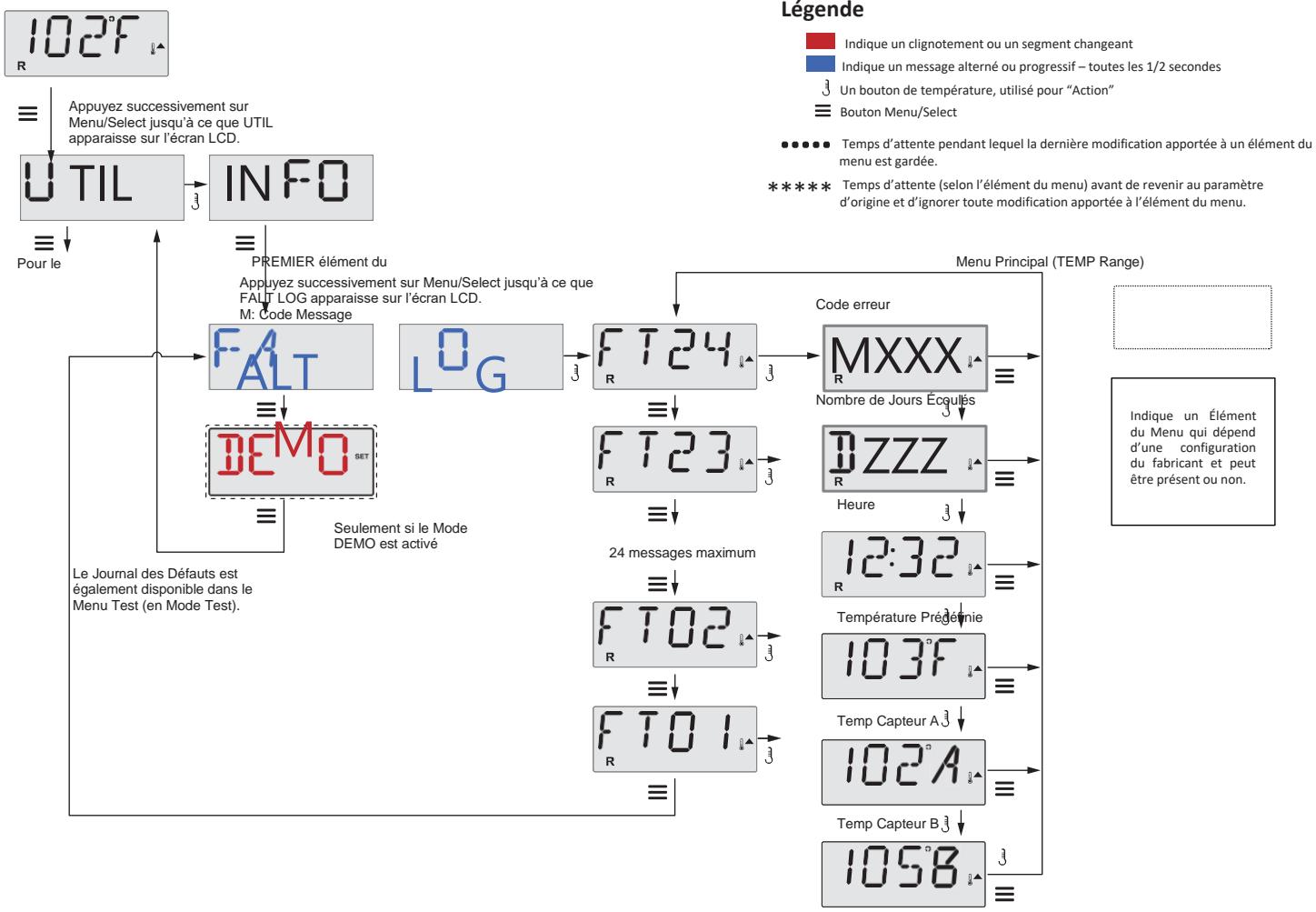

Un Petit Historique peut en dire long
Le Journal des Défauts garde en mémoire jusqu'à 24 événements qui peuvent être examé dans le Menu du Journal des Défauts.
Chaque événement enregistré un Code de Message de Défaut, combien de jours se sont écoués depuis le défaut, l'Heure à laquelle le défaut s'est produit, la Température Prédéfinie au moment du défaut, ainsi que les températures des Capteurs A et B à ce moment-là.
Attendre quelques secondes dans le Menu du Journal des Défauts permet à l'écran de revenir sur l'affichage normal.
Voir les pages suivantes pour les différents Codes de Message et leur signification.
Mode Amorcage - MO19
À chaque fois que le spa est mis sous tension, il passera en Mode Amorcage. Le but de ce Mode est de permettre à l'utiliser de faire fonctionner chaque pompé et de vérifier manuellement qu'elles soient bien amorcées (l'air doit être purgé) et que l'eau coule. Cela demande d'observer la sortie de chaque pompé séparément, ce qui n'est généralement pas possible en fonctionnement normal. Le Mode Amorcage dure 4 minutes, mais vous pouze le quitter avant en appuyant sur n'importe quel bouton de Température. Le chauffage ne peut pas fonctionner en Mode Amorcage.
REMARQUE: Si votre spa est équipé d'une Pompe de Circulation, elle pourrait s'activer en appuyant sur "Light" en Mode Amorcage. La Pompe de Circulation fonctionnera directement en sortie du Mode Amorcage.
La Température de l'Eau est Inconnue
La pompé doit fonctionner pendant 1 minute, et la température sera ensuite affichée.
Trop Froid - Protection Antigel
Des conditions potentielles de gel ont ete detectees, ou l'Interrupteur de Gel Aux s'est fermé, et toutes les pompes et le blower sont activés, soit chacun son tour, soit tous en meme temps, en fonction de la configuration de voire système. Toutes les pompes et le blower restent sur ON pendant au moins 4 minutes après la fin des conditions potentielles de gel, ou lorsque l'Interrupteur de Gel Aux s'est ouvert.
Dans certains cas, les pompes peuvent s'allumer et s'éteindre et le chauffage peut s'allumer pendant la Protection Antigel.
Ceci est un message opérationnel, et non une indication d'erreur.
L'Eau est trop Chaude (OHS) - MO29
Un des capteurs de température de l'eau a détesté une température de 110^ (43,3^) dans le spa et ses fonctions ont été désactivées. Le système se remettra en marche automatiquement lorsque la température de l'eau sera en-dessous de 108^ (42,2^) . Vérifiez si la pompe n'a pas tourné trop longtemps ou si la température ambiente n'est pas trop élevé.
Avertissement J29 - MO44
La J29 est une entrée qui sert à Désactiver le Chauffage. Elle ne devrait donc normalement pas été active à la mise sous tension. Ce message apparait si cette entrée est active à la mise sous tension.
M0XX sont des Codes Message. Voir Page 18.
- Ce message peut être réinitialisé sur l'écran de contrôle supérieur en appuyant sur n'importe quel bouton.
Le Débit du Chauffage est Réduit (HFL) - MO16
Il peut ne pas s'écouler suffisamment d'eau dans le chauffage pour transférer la chaleur de l'élement chauffant. La série de chauffere recommencera dans environ 1 minute. Voir « Verifications liées au Débit » ci-dessous.
HTR FLOW FAIL R
Le Débit du Chauffage est Réduit (LF)* - MO17
Il ne s'écoule pas suffisamment d'eau dans le chauffage pour transférer la chaleur de l'élement chauffant et le chauffage a été désactivé. Voir « Vérifications liées au Débit » ci-dessous. Une fois que le problème aura été résolu, vous devrez appuyer sur n'importe quel bouton pour réinitialiser et lancer la série de chauffe.
Le Chauffage est peut-être Sec (dr)* - MO28
ll est possible que le chauffage soit sec, ou qu'il n'y ait pas suffisamment d'eau a l'intérieur pour I'activer. Le spa reste eteint pendant 15 minutes. Appuyer sur n'importequel bouton pour reinitialiser la sequence de chauffe.Voir « Verifications liées au Debit » ci-dessous.
HTR R
Le Chauffage est Sec^* - MO27
Il n'y a pas suffisamment d'eau dans le chauffage pour l'activer. Le spa est eteint. Une fois que le probleme aura ete résolu, vous devrez appuyer sur n'importe quel bouton pour reinitialiser et lancar la sequence de chauffe. Voir « Verifications liees au Debit » ci-dessous.
HTR TOO HOT R
Le Chauffage est trop Chaud (OHH)* - MO30
Un des capteurs de température a détesté 118^ (47,8^) dans le chauffage et le spa est arrêté. Vous doivent appuyer sur n'importe quel bouton pour réinitialiser lorsque l'eau est repassée sous 108^ (42,2^) . Voir « Vérifications liées au Débit » ci-dessous.
Un Message de Réinitialisation peut Apparaitre avec les autres Messages.
Certaines erreurs peuvent nécessiter une mise hors tension et une remise sous tension.
Vérifications liées au Débit
Vérifiez si le niveau d'eau n'est pas trop bas et s'il n'y a pas de réductions de débit à l'aspiration, de valves fermées, d'air retenu, trop de jets fermés ou la pompe principale désactivée.
Sur certains systèmes, même lorsque le spa est étéint, certains équipements peuvent s'allumer occasionnellement pour surveiller la température ou si une protection antigel est nécessaire.
- Ce message peut être réinitialisé sur l'écran de contrôle supérieur en appuyant sur n'importequelbouton.
Les Capteurs sont Mal Équilibrés - MO15
Il est POSSIBLE que les capteurs de température soient décalés de 3^ ou plus. Appelez l'assistance.
Les Capteurs sont Mal Équilibrés* - MO26
Les capteurs de température SONT décalés. Le défaut d'équilibrage des capteurs a été établi depuis plus d'une-heure. Appelez l'assistance.
Capeur Défaillant – Capeur A : MO31, Capeur B : MO32
Un capteur de température ou son circuit est en défaut. Appelez l'assistance.
Messages Divers
Pas de Communication
L'écran de contrôle ne recoit aucune communication provenant du Systeme. Appelez l'assistance.
Logiciel de Pré-Production
Le Système de Contrôle fonctionne avec un logiciel de test. Appelez l'assistance.
°F ou °C est replacé par °T
Le Système de Contrôle est en Mode Test. Appelez l'Assistance.
- Ce message peut être réinitialisé sur l'écran de contrôle supérieur en appuyant sur n'importequelbouton.
Défaut de Mémoire - Erreur de Somme de Contrôle* - MO22
À la Mise sous Tension, le système a échoué au Test de Somme de Contrôle du Programme. Cela indique qu'il y a un problème avec le firmware (le programme de fonctionnement) et qu'il vous faut appeler l'assistance.
Avertissement Mémoire - Réinitialisation Permanente de la Mémoire* - MO21
Apparait apres toute installation du système. Contactez votre revendeur ou l'assistance si ce message apparait à plus d'une mise sous tension, ou s'il apparait après que le système ait fonctionné normalement pendant quelques temps.
Défaut de Mémoire - Erreur de l'Horloge* - MO20 - Pas Applicable sur le BP1500
Contactez notre revendeur ou l'assistance.
Erreur de Configuration – Le Spa ne se Lance pas
Contactez-vous revendeur ou l'assistance.
Défaut de GFCI – Le Système n'a pas pu Tester/Activer le GFCI – MO36
SEULEMENT EN AMÉRIQUE DU NORD. Peut indiquer une installation non-protégée. Contactez votre revendeur ou l'assistance.
- Ce message peut être réinitialisé sur l'écran de contrôle supérieur en appuyant sur n'importe quel bouton.
Il Semblerait qu'une Pompe soit Bloquée sur ON – MO34
L'eau a peut-être être surchauffée. METTEZ LE SPA HORS TENSION. N'ENTREZ PAS DANS L'EAU. Contactez votre revendeur ou l'assistance.
Il Semblerait qu'une Pompe ait eté Bloquée sur ON la dernière fois que le spa a eté mis sous tension - MO35
METTEZ LE SPA HORS TENSION. N'ENTREZ PAS DANS L'EAU.
Contactez notre revendeur ou l'assistance.
Le niveau d'eau est trop bas
Certains systèmes peuvent détecter le niveau d'eau, et ce message apparait s'ils détectent que le niveau est trop bas.
Aides de maintenance générale.
L'affichage des Messages de Rappel peut être désactivé en utilisant le Menu PREF. Voir Page 12.
Les Messages de Rappel peuvent être choisis séparément par le Fabricant. Ils peuvent être complètement désactivés, ou il peut y avoir un nombre limite sur un modulo spécifique.
La fréquence de chaque Rappel (par ex. 7 jours) peut être spécifiée par le Fabricant.
Appuyez sur un bouton de Température pour réinitialiser un message de rappel affché.
Affichage alterné avec la température ou l'affichage normal.
Apparait de manière régulière, par ex. tous les 7 jours.
Vérifiez le pH avec un kit de test et ajustez le pH à l'aide des produits appropriés.
Affichage alterné avec la température ou l'affichage normal.
Apparait de manière régulière, par ex. tous les 7 jours.
Vérifiez le niveau de désinfectant et les propriétés chimiques de l'eau avec un kit de test et ajustez-les avec les produits appropriés.
Affichage alterné avec la température ou l'affichage normal.
Apparait de manière régulière, par ex. tous les 30 jours.
Nettoyez le support du filtré selon les instructions du fabricant. Voir HOLD page 9.
Affichage alterné avec la température ou l'affichage normal.
Apparait de manière régulière, par ex. tous les 30 jours.
L'Interrupteur de Défaut du Circuit de Terre (GFCI) ou l'Appareil de Courant Résiduel (RCD) est un élément de sécurité important qui doit être testé régulièrement pour vérifier sa fiabilité.
Chaque utilisateur devrait être formé à tester en sécurité le GFCI ou le RCD lié à l'installation du spa. Un GFCI ou un RCD dispose de boutons TEST et RESET qui permettent aux utilisateurs de vérifier leur bon fonctionnement.
Attention :
Dans des conditions de gel, le disjoncteur différentiel (GFCI ou RCD) doit être immédiatement déclenché pour éviter que le spa ne subisse des dégats. L'utilisateur final devrait toujours être formé à tester et déclencher le GFCI ou le RCD régulièrement.
Affichage alterné avec la température ou l'affichage normal.
Apparait de manière régulière, par ex. tous les 90 jours.
Changez l'eau du spa regulierement pour maintainir un bon équilibre chimique et de bonnes conditions d'hygène.
Affichage alterné avec la température ou l'affichage normal.
Apparait de manière régulière, par ex. tous les 180 jours.
Les housses en vinyle devraient etre nettoyees et rangees pour une meilleure durée de vie.
Affichage alterné avec la température ou l'affichage normal.
Apparait de manière régulière, par ex. tous les 180 jours.
Les plinthes et le mobilier en bois devraient ettre nettoyés et traités d'apres les indications du fabricant pour une durée de vie maximale.
Affichage alterné avec la température ou l'affichage normal.
Apparait de manière régulière, par ex. tous les 365 jours.
Les filtres doivent être replacés occasionnellement pour maintainir un bon fonctionnement et de bonnes conditions d'hygiène du spa.
Affichage alterné avec la température ou l'affichage normal.
En fonction des besoin.
Installez une nouvelle cartouche minérale.
Affichage alterné avec la température ou l'affichage normal.
Apparait de manière régulière, par ex. tous les 365 jours.
Vérifiez votre générateur d'ozone et/ou d'UV selon les indications du fabricant.
Affichage alterné avec la température ou l'affichage normal.
Apparait de manière régulière, par ex. tous les 365 jours.
Faites réaliser l'entretien de votre spa par un technicien de l'assistance selon les instructions du fabricant de votre spa.
Attention! L'Installation et l'Assistance ne Peuvent Étre RÉalisés que par un Technicien Qualifié
Instructions d'Installation Générale et de Configuration
N'utilise que des câbles en cuivre d'une section minimale de 16mm^2
Serrez les connexions à un couple compris entre 28 et 31 Nm.
L'installation électricque doit être préte à être déconnectée et accessible pour l'installation.
Branché en permanence.
Ne branche ce système qu'à un circuit protégé par un disjoncteur différentiel (GFCI ou RCD) de Classe A, installé au moins à 1,5 m des parois du spa ou du bain nordique, et visible depuis le compartment du matériel.
Boftier CSA : Type 2
Se référer au Schéma de Câblage à l'intérieur du couvercle du boftier de contrôle.
Se référer aux Instructions d'Installation et de Sécurité fournies par le fabricant du spa.
Attention : Les personnes atteintes de maladie infectieuse ne devraient pas utiliser de spa ou de bain nordique.
Attention : Pour minimiser les risques de blessure, entrez et sortez du spa avec précaution.
Attention : N'utilise pas le spa ou le bain nordique immédiatement après un exercice physique intense.
Attention: Un bain prolongé dans un spa ou un bain nordique peut être dangereux pour votre santé.
Attention: Maintenez la composition chimique de l'eau selon les instructions du Fabriquant.
Attention : Les équipements et les commandes ne doivent pas'être situés à moins de 1,5 m horizontally du spa ou du bain nordique.
Attention! Protection GFCI ou RCD.
Le Propriétaire devrait tester et déclencher le disjoncteur différentiel (GFCI ou RCD) régulièrement pour vérifier son bon fonctionnement.
Attention! Danger Électrique! Aucun Élement à Réparer par l'Utilisateur.
N'essayez pas de réparer ce système de contrôle. Contactez votre revendeur ou l'assistance. Suívez toutes les instructions de branchement du manuel d'utilisateur. L'installation doit être réalisée par un électricien certifié et toutes les connexions à la terre doivent être correctement réalisées.
Conformité CSA
Attention :
- Testez le disjoncteur différentiel avant chaque utilisation du spa.
- Lisez le manuel d'instructions.
- Un drainage ajustat doit être mis en œuvre si le système est installé en contrebas.
- À n'utiliser qu'à l'intérieur d'un boitier CSA de type 3.
- Connecter uniquement à un circuit protégé par un disjoncteur différentiel de Classe A.
- Afin d'assurer une protection permanente contre les risques électriques, n'utilise que des pieces de rechange identiques lors de la maintenance.
- Installez des prises d'aspiration équipées de grilles correspondant au début maximal indiqué.
Attention :
- Des températures de l'eau supérieures à 38^ peuvent partager un danger pour la santé.
- Déconnectez le système du circuit d'alimentation électrique avant de réaliser l'entretien. Veillez à fermer la porte d'accès.
