SITUO 1 PURE RTS - Télécommande SOMFY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande
Marque	SOMFY
Modèle	SITUO 1 PURE RTS
Nombre de groupes pilotables	1 groupe
Fonctions principales	Monter/Allumer/Ouvrir, Stop/my, Descendre/Éteindre/Fermer, orientation, réglage d'intensité
Touches	4 touches : Monter, Stop/my, Descendre, PROG
Portée radio	Portée pièce (variable selon environnement)
Alimentation	1 pile CR2032, 3 V
Température d'utilisation	0°C à +48°C
Fréquence radio	433.050 - 434.790 MHz
Puissance maximale	< 10 mW p.a.r.
Support mural	Inclus (fixation par adhésif)
Compatibilité	Moteurs et récepteurs RTS Somfy
Installation	Par un professionnel de la motorisation
Hauteur d'installation max.	2 mètres
Utilisation	Intérieur uniquement
Sécurité	Pile bouton : risque de brûlures chimiques si avalée. Tenir hors de portée des enfants.
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas immerger ni exposer à l'humidité.
Pièces détachées et réparabilité	En cas de perte ou casse, contacter un professionnel.
Recyclage	Ne pas jeter avec les déchets ménagers. Recycler la pile et l'appareil.
Certification	Conforme à la directive européenne 2014/53/UE

FOIRE AUX QUESTIONS - SITUO 1 PURE RTS SOMFY

Comment ajouter la télécommande à une application ?

Sur une commande individuelle déjà associée, appuyer (≈ 2 s) sur son bouton PROG jusqu'au va-et-vient de l'application. Puis, sur la Situo 1, faire un appui bref sur PROG : l'application effectue un va-et-vient et la télécommande est ajoutée.

Comment supprimer la télécommande d'une application ?

Procéder comme pour l'ajout. Sur la commande déjà associée, appuyer (≈ 2 s) sur PROG jusqu'au va-et-vient. Sur la Situo 1, appuyer brièvement sur PROG : la télécommande est supprimée.

Comment enregistrer une position favorite (my) ?

Placer l'application dans la position souhaitée, puis appuyer (≈ 5 s) sur la touche my jusqu'à ce que l'application confirme. La position est enregistrée.

Comment supprimer une position favorite (my) ?

Placer l'application dans sa position favorite (my), puis appuyer (≈ 5 s) sur la touche my : la position favorite est supprimée.

Comment remplacer la pile ?

Dévisser le capot arrière, pousser la pile usagée avec un objet en plastique, insérer une pile CR2032 (3 V) face + visible, bien respecter la polarité, puis revisser le capot.

Quelle pile utiliser ?

Utiliser une pile CR2032 (3 V) de type bouton. Ne pas utiliser de pile rechargeable.

Quelle est la portée radio ?

La portée est dite « portée pièce », variable selon l'environnement. Les obstacles métalliques ou les cadres métalliques peuvent réduire la portée.

Peut-on utiliser la télécommande à l'extérieur ?

Non, l'utilisation est prévue uniquement en intérieur. Ne pas exposer le produit à l'humidité, aux projections de liquide ou à une température excessive.

Que faire en cas de perte de la télécommande ?

Contacter un professionnel de la motorisation et de l'automatisation de l'habitat pour remplacer le point de commande perdu.

Comment fixer le support mural ?

Enlever le film protecteur de l'adhésif, fixer le support sur une surface plane, propre et sèche, presser pour un collage optimal, puis poser la télécommande sur le support.

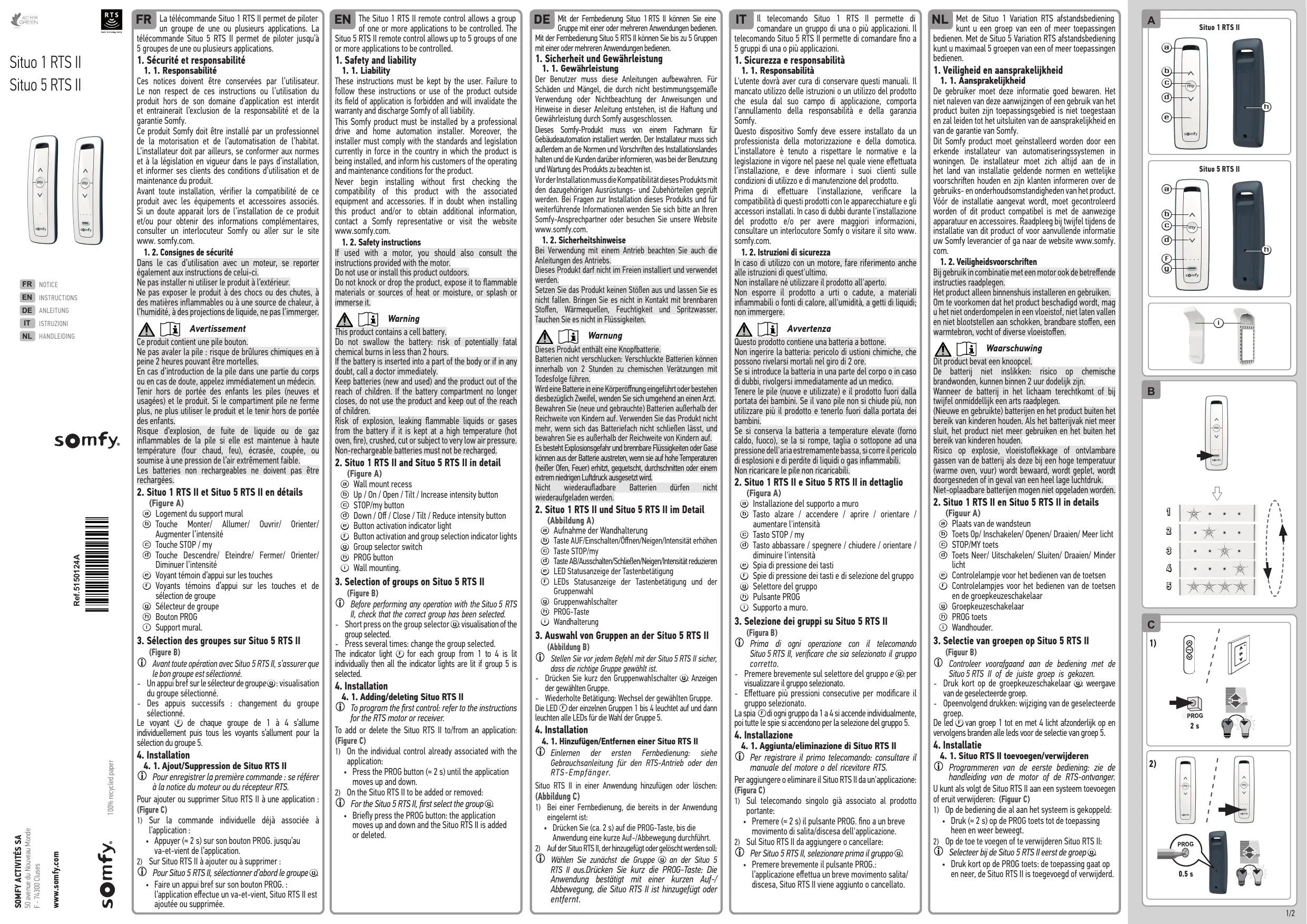

MODE D'EMPLOI SITUO 1 PURE RTS SOMFY

FR La télécommande Situo 1 RTS II permet de piloter un groupe de une ou plusieurs applications. La télécommande Situo 5 RTS II permet de piloter jusqu'à 5 groupes de une ou plusieurs applications.

1. Sécurité et responsabilité

1. 1. Responsabilité

Ces notices doivent être conservées par l'utilisateur. Le non respect de ces instructions ou l'utilisation du produit hors de son domaine d'application est interdit et entrainerait l'exclusion de la responsabilité et de la garantie Somfy.

Ce produit Somfy doit être installé par un professionnel de la motorisation et de l'automatisation de l'habitat. L'installateur doit par ailleurs, se conformer aux normes et à la législation en vigueur dans le pays d'installation, et informer ses clients des conditions d'utilisation et de maintenance du produit.

Avant toute installation, vérifier la compatibilité de ce produit avec les équipements et accessoires associés. Si un doute apparait lors de l'installation de ce produit et/ou pour obtenir des informations complémentaires, consulter un interlocuteur Somfy ou aller sur le site www.somfy.com.

1.2. Consignes de sécurité

Dans le cas d'utilisation avec un moteur, se reporter également aux instructions de celui-ci.

Ne pas installer ni utiliser le produit à l'extérieur.

Ne pas exposer le produit à des chocs ou des chutes, à des matières inflammables ou à une source de chaleur, à l'humidité, à des projections de liquide, ne pas l'immerger.

Avertissement

Ce produit contient une pile bouton

Ne pas aveler la pile: risque de brûlures chimiques en à peine 2 heures pouvant être mortelles.

En cas d'introduction de la pile dans une partie du corps ou en cas de doute, appelezez immédiatement un médecin. Tenir hors de portée des enfants les piles (neuves et usages) et le produit. Si le compartmenté pile ne ferme plus, ne plus utiliser le produit et le tenir hors de portée des enfants.

Risque d'explosion, de fuite de liquide ou de gaz inflammables de la pile si elle est maintainue à haute température (four chaud, feu), écrasée, coupée, ou soumise à une pression de l'air extrémement faible. Les batteries non rechargeables ne doivent pas être recharges.

Logement du support mural
Touche Monter/ Allumer/ Ouvrir/ Orienter/ Augmenter l'intensite
⑥ Touche STOP / my
Touche Descendre/ Eteindre/ Fermer/ Orienter/ Diminuer l'intensité
Voyant temoin d'appui sur les touches
F Voyants tiemoins d'appui sur les touches et de selection de groupe
9 Selecteur de groupe
Bouton PROG
① Support mural

3. Sélection des groupes sur Situo 5 RTS II (Figure B)

(i) Avant toute opération avec Situo 5 RTS II, s'assurer que le bon groupe est sélectionné.
- Un appui bref sur le selecteur de groupe ⑨ : visualisation du groupe selectionné.
- Des appuis successifs : changement du groupe sélectionné.
LevoyantFde chaque groupe de 1a4sallume individuellementpuis tous lesvoyants sallument pour la selection du groupe 5.

4. Installation

4.1. Ajout/Suppression de Situo RTS II

(i) Pour enregistrer la première commande: se référer à la notice du moteur ou du récepteur RTS.
Pour ajouter ou supprimer Situo RTS II à une application (Figure C)
1) Sur la commande individuelle déjà associée à l'application:
(1) Pour enregistrer la première commande: se référer à la notice du moteur ou du récepteur RTS.
Pour ajouter ou supprimer Situo RTS II à une application : (Figure C)
1) Sur la commande individuelle déjà associée à l'application:

Appuyer (≈ 2s) sur son bouton PROG. jusqu'au va-et-vient de l'application.

2) Sur Situo RTS II à ajouter ou à supprimer
(1) Pour Situo 5 RTS II, Sélectionner d'abord le groupe (2)
- Faire un appui bref sur son bouton PROG.: l'application effectue un va-et-vient, Situo RTS II est ajoutée ou supprimée.
2) Sur Situo RTS II à ajouter ou à supprimer
(1) Pour Situo 5 RTS II, selectionner d'abord le groupe (2).
- Faire un appui bref sur son bouton PROG.: l'application effectue un va-et-vient, Situo RTS II est ajoutée ou suprimée.

• Appuyer (≈ 2s) sur son bouton PROG. jusqu'au va-et-vient de l'application.

品 Ce produit ne doit pas etre installeda une hauteur superieurea 2m.

① Le[bâtiment dans lequel le produit est utilisé peut réduire la portée radio. Utilisation garantie en «portée piece» (Situo 1 RTS II)/en «portée étage» (Situo 5 RTS II), en fonction de l'environnement. Ne jamais installer le point de commande à proximé ni avec un cadre métallique ou sur des surfaces métalliques, ceci peut réduire la portée radio.

1) Enlever le film de protection de l'adhesif au dos du support mural.

2) Fixer le support mural sur une surface plane, propre et sèche. Presser pour un collage optimal.

3) Poser la télécommande sur le support.

1. Utilisation

① Avant toute opération avec Situo 5 RTS II, s'assurer que le bon groupe est sélectionné.

5.1. Touches / (Figure E)

Selon le type d'application à piloter :

Appuis brefs sur A ou V : Monter / Allumer / Ouvrir ou Descendre / Éteindre / Fermer

• Appuis maintainus sur ou : Orienter / Augmenter l'intensité ou Orienter / Diminuer l'intensité.

• Appuyer brievement sur my pour stopper l'activation de l'application.

• Si l'application est à l'arrêt, appuyer brievement sur my pour l'activer jusqu'à sa position favorite (my).

5.3. Enregistrement, modification ou suppression de la position favorite (my) (Figure G)

• Placer l'application dans la position souhaïée puis appuyer (≈ 5 s) sur my pour l'enregistrer en position favorite (my).

• Placer l'application dans sa position favorite (my) et appuyer (≈ 5s) sur my pour la supprimer.

• Astuces et conseils

Pour replacer le dernier point de commande perdu ou cassé, contacter un professionnel de la motorisation et de l'automatisation de l'habitat.

1. Remplacement de la pile (Figure H)

Lire le chapitre Consignes de sécurité

Risque d'explosion si la pile est replacee par un type Incorrect.

1) et 2) En suivant la figure, dévisser le capot arrêté de la télécommande

3) Pousser la pile usagée hors de son logement avec un objet en plastique.

4) Insérer une pile CR 2032 3 V, la face marquee du plus (+) visible. Bien respecter la polarité. Les bornes d'alimentation ne doivent pas être court-circuitées. Pousser la pile au fond de son logement.

5) et 6) Remetre et visser le capot arrriere.

Veiller à séparer les piles et batteries des autres types de déchets et à les recycler via le système local de collecte.

Nous nous soucions de notre environnement. Ne jetez pas votre apparéil avec les déchets menagers habituels. Déposez-le dans un point de collecte agréé pour son recyclage.

1. Données techniques

Bandes de fréquence et puissance maximale utilisée :

433.050 MHz - 434.790 MHz p.a.r. <10 mW

Portée radio (champs libre, en fonction de l'environnement) :

Température d'utilisation: 0^ à +48°C

Alimentation : 1 pile type CR2032, 3 V.

Cé Par la presente SOMFY ACTIVITES SA déclare que l'équipement radio couvert par ces instructions est conforme aux exigences de la Directive Radio 2014/53/UE et aux autres exigences essentielles des Directives Européennes applicables. Le texte complet de la déclaration UE de conformité est disponible sur www.somfy.com/ce.

EN
