Type de produit	Pergola bioclimatique ou classique en kit
Dimensions (L x l x H) approximatives	3500 x 3000 x 2200 mm
Matériau principal	Aluminium avec lames en acier
Couleur	Blanc ou gris (selon modèle)
Toiture	Lames orientables (bioclimatique) ou fixes
Fixation	Au sol ou au mur
Nombre de poteaux	4 ou 6
Hauteur sous plafond	Environ 2100 mm
Poids estimé	150 kg
Alimentation	Aucune (mécanique manuelle)
Fonctions principales	Protection solaire, ombrage, support de plantes grimpantes
Entretien et nettoyage	Nettoyage à l'eau claire, vérification annuelle des fixations
Sécurité	Respecter les charges admissibles, ancrage solide au sol
Pièces détachées et réparabilité	Liste de pièces fournie, SAV via [e-mail]
Informations générales	Kit à monter soi-même, notice incluse, garantie constructeur 2 ans

FOIRE AUX QUESTIONS - THO 3531 VT HABRITA

Comment assembler la pergola THO 3531 VT ?

Suivez les étapes de la notice. Assurez-vous d'avoir toutes les pièces listées avant de commencer. Utilisez les vis et chevilles fournies. Pour une aide visuelle, consultez les schémas de la notice.

Quels outils sont nécessaires pour le montage ?

Vous aurez besoin d'une perceuse, de clés Allen, d'un niveau à bulle, d'un mètre ruban et d'un tournevis. Certaines étapes nécessitent deux personnes.

Puis-je installer la pergola sur une terrasse en bois ?

Oui, mais assurez-vous que la structure porteuse peut supporter le poids. Utilisez des ancrages adaptés au bois. Consultez un professionnel si nécessaire.

Comment entretenir ma pergola THO 3531 VT ?

Nettoyez les lames et la structure avec de l'eau savonneuse une fois par an. Vérifiez les vis et les fixations, resserrez si besoin. Évitez les produits abrasifs.

La pergola résiste-t-elle aux intempéries ?

Oui, elle est conçue pour résister à la pluie et au vent modéré. En cas de tempête, il est conseillé de replier les lames si elles sont orientables, ou de démonter temporairement.

Quelle est la garantie sur ce produit ?

La garantie constructeur est de 2 ans. Elle couvre les défauts de fabrication. Pour toute réclamation, contactez votre revendeur ou [e-mail] avec une photo des pièces défectueuses.

Puis-je peindre la pergola ?

Il est déconseillé de peindre l'aluminium car cela pourrait annuler la garantie. Si vous souhaitez changer la couleur, utilisez une peinture spéciale aluminium et respectez les consignes du fabricant.

Comment fixer la pergola au sol ?

Utilisez les platines fournies et des chevilles adaptées à votre sol (béton, carrelage...). Percez des trous aux emplacements indiqués, insérez les chevilles et vissez solidement.

Que faire si une pièce est manquante ou endommagée ?

Vérifiez la liste dans la notice. En cas de problème, contactez votre magasin vendeur ou envoyez un mail à [e-mail] avec une photo de la pièce et le numéro de colis.

Peut-on ajouter des accessoires (stores, éclairage) ?

Oui, des accessoires optionnels peuvent être compatibles. Consultez le catalogue Habrita ou demandez à votre revendeur. Assurez-vous de ne pas dépasser la charge maximale.

MODE D'EMPLOI THO 3531 VT HABRITA

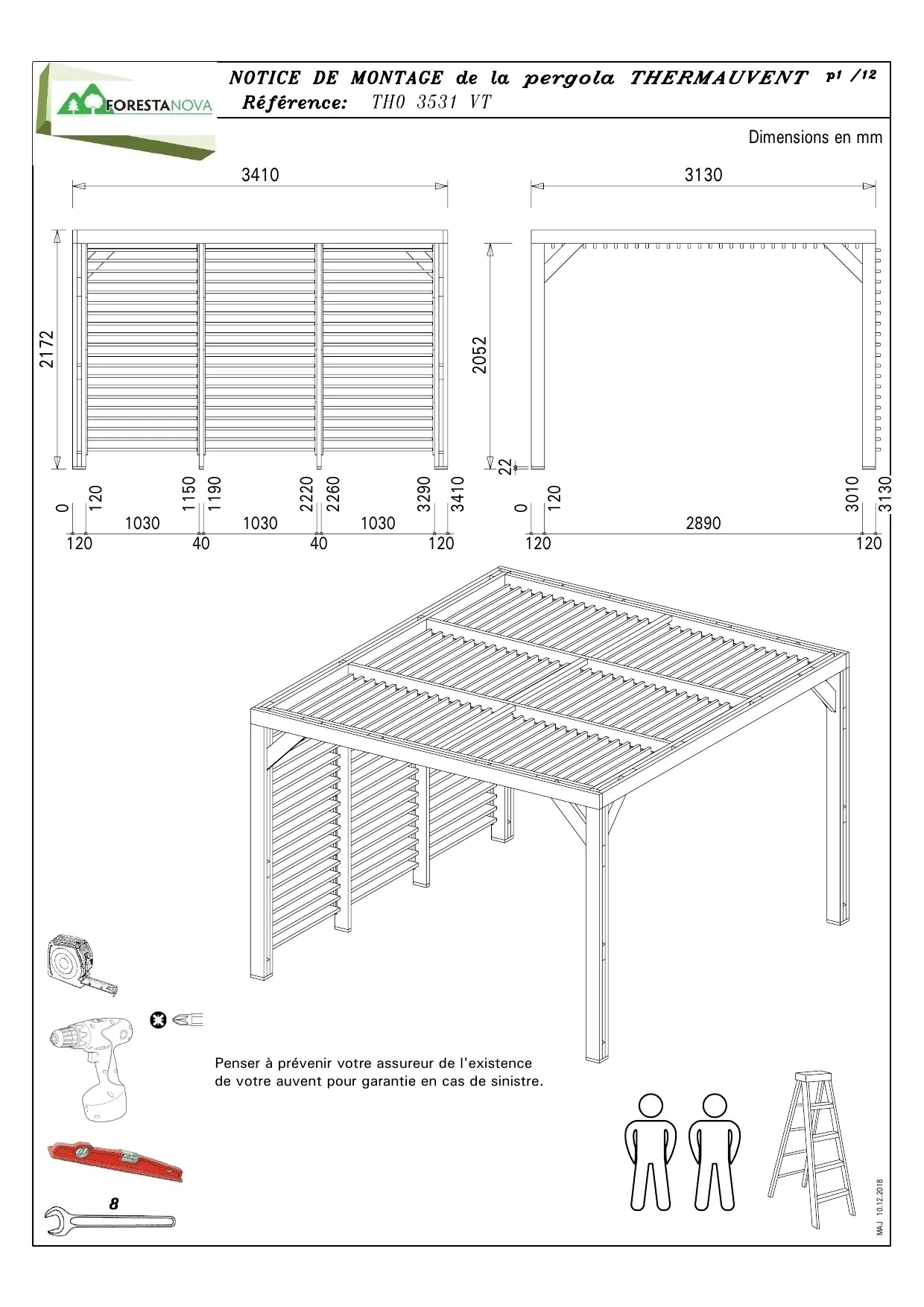

Penser à prévenir votre assureur de l'existence de votre auvent pour garantie en cas de sinistre.

Vérifier que vous avez bien toutes les pièces avant d'effectuer le montage

Réf.	Qtéd.	Dessin piece	Dimensions (en mm)			Observation	Qtéd.
1	8		40	120	2030
2	2		40	120	2150
3	2		40	120	3250
4	2		40	120	3330
5	4		40	120	2890
6	2		40	120	3130
7	2		40	120	643
8	4		40	120	848
9	4		40	120	430
10	6		40	120	120
11	10		40	120	142
12	3		40	55	1030

A compléter impérativement pour toute demande SAV et à envoyer par mail à

[e-mail] + photo des pièces abîmées

TH0 3531 VT Colis n°:	NOM DU MAGASIN (ou l'auvent a été achété)
	NOM DU CLIENT
	PRENOM DU CLIENT
	N° de téléphone	MAJ. 10.12.2018

Vérifier que vous avez bien toutes les pièces avant d'effectuer le montage

Réf.	Qté.	Dessin piece	Dimensions(en mm)			Observation	Qté.
A	148	→→→→→→		∅6	70
B	20	→→→→→→		∅5	80
C	332	→→→→→		∅4	40
D	24	→→→→→		∅5	60
F	4	→→→→	22	120*	120*
G	2	→→→→	22	40*	120*
H	4	→→→→	50	90	50
I	30	→→→→→→ kit			477
13	150	→→→→→	20	95	995

A compléter impérativement pour toute demande SAV et à envoyer par mail à

[e-mail] + photo des pièces abîmées

TH0 3531 VT Colis n°:	NOM DU MAGASIN (ou l'auvent a été achété)
	NOM DU CLIENT
	PRENOM DU CLIENT
	N° de téléphone

Dimensions en mm

Emplacement des poteaux

Réf.	Qtéd.	Dimensions (mm)
F	4	22	120	120
B	16		∅5	80

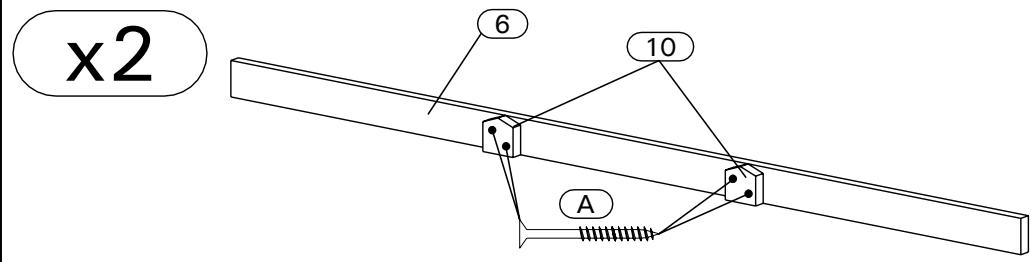

ETAPE 4 / pieces nécessaires

Réf.	Qté.	Dimensions (mm)
6	2	40	120	3130
10	4	40	120	120
A	8		ø6	70

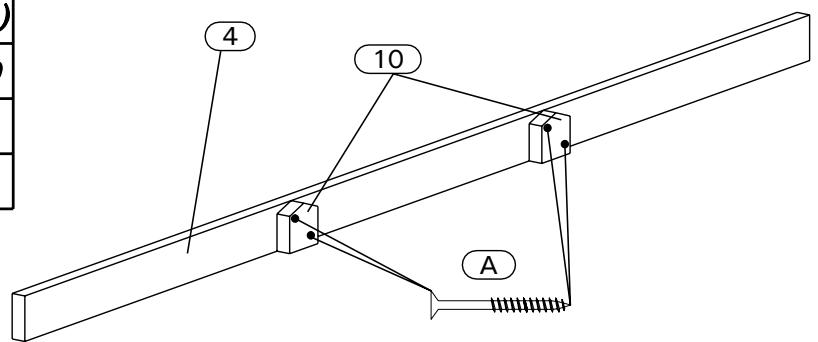

ETAPE 5 / pieces nécessaires

Réf.	Qtê.	Dimensions (mm)
4	1	40	120	3300
10	2	40	120	120
A	4		∅6	70

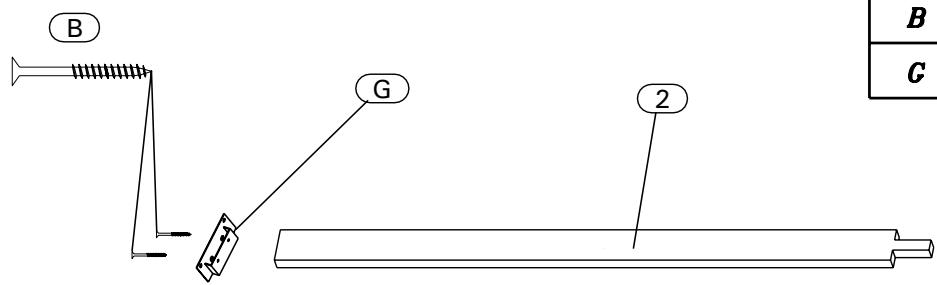

ETAPE 5 / pieces nécessaires

Réf.	Qtê.	Dimensions (mm)
2	2	40	120	2150
B	4		Ø5	80
G	2	22	40	120

Réf.	Qté.	Dimensions (mm)
4	1+1	40	120	3330
7	2	40	120	643
A	16		∅6	70

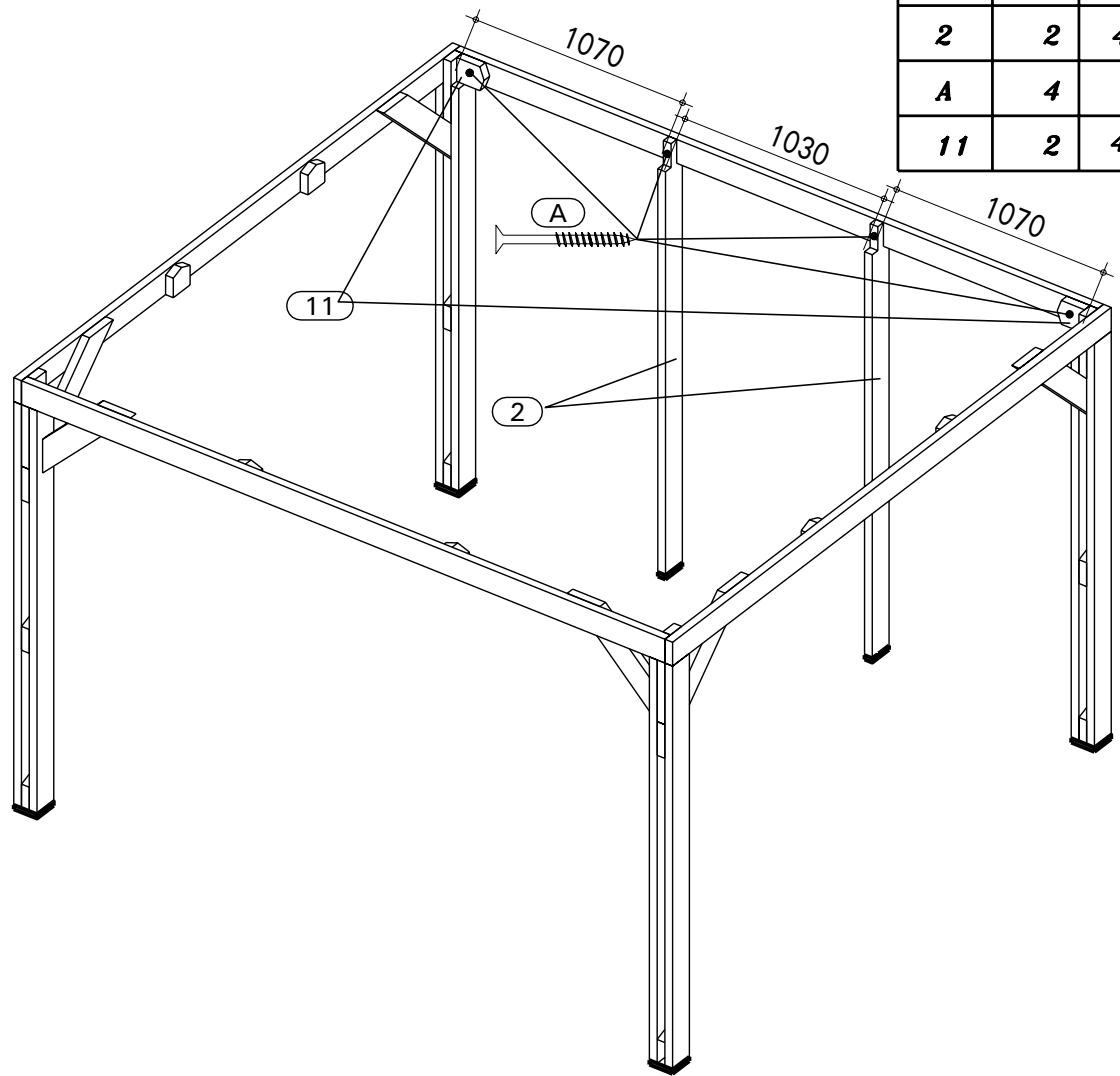

ETAPE 8 / pieces nécessaires

Réf.	Qtê.	Dimensions (mm)
2	2	40	120	2150
A	4		Ø6	70
11	2	40	120	142

ETAPE 9 / pieces nécessaires

Réf.	Qtê.	Dimensions (mm)
3	2	40	120	3250
A	16		Ø6	70
C	16		Ø4	40
H	4		40	110

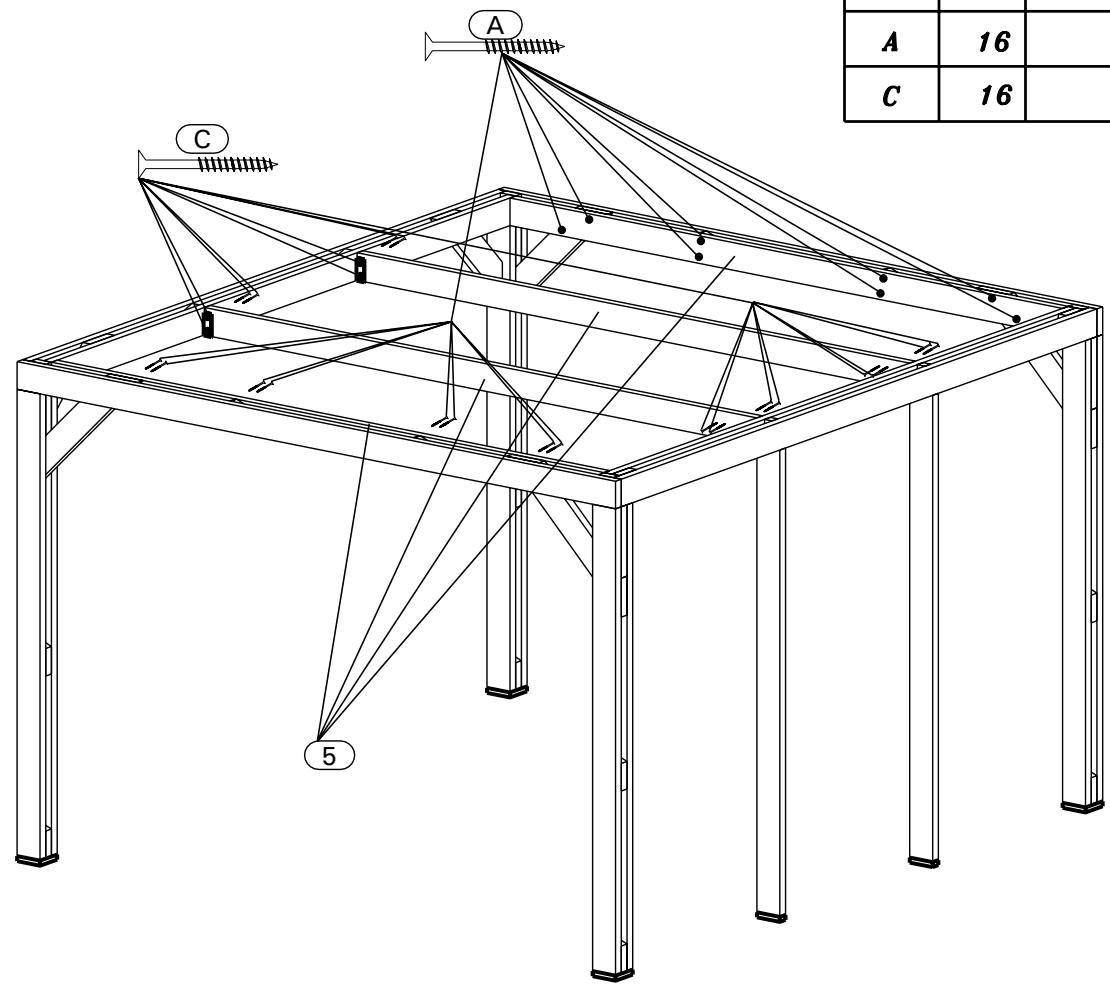

ETAPE 10 / pièces nécessaires

Réf.	Qtê.	Dimensions (mm)
5	4	40	120	2890
A	16		ø6	70
C	16		ø4	40

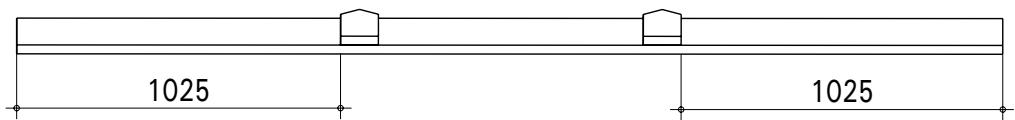

Réf.	Qté.	Dimensions (mm)
12	3	40	55	1030
B	6		∅5	80

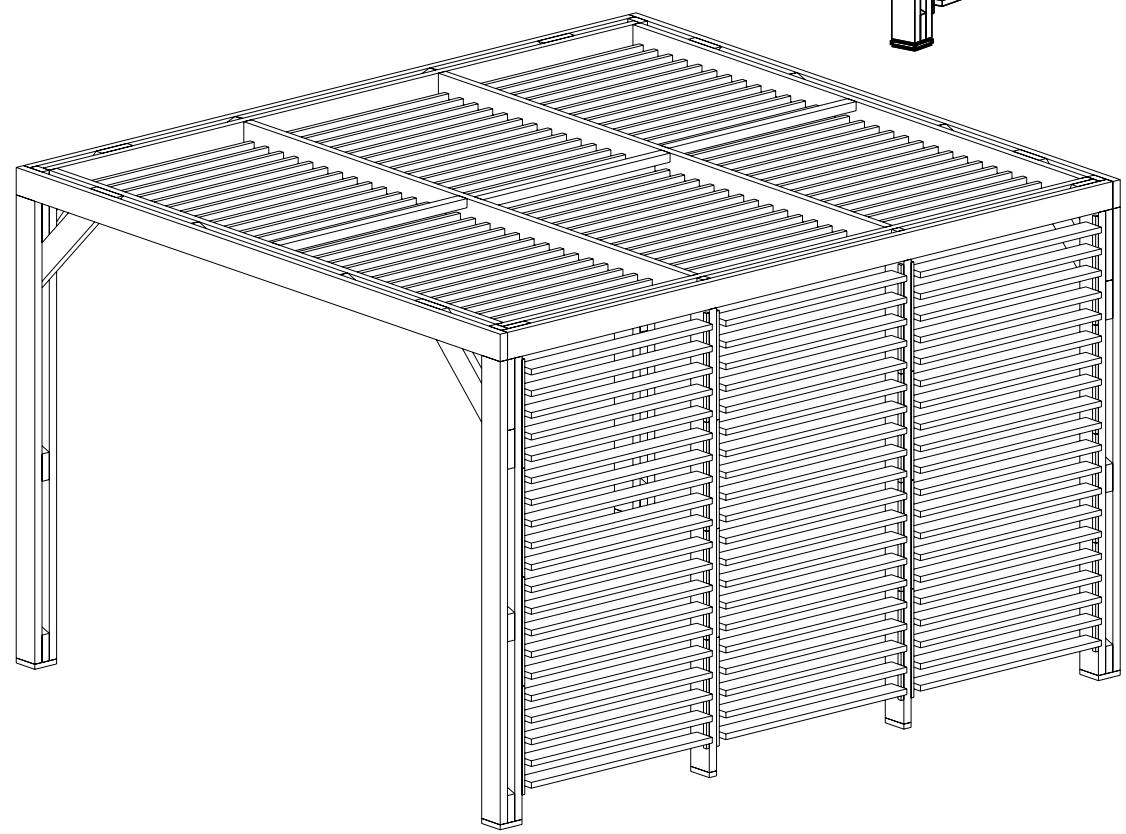

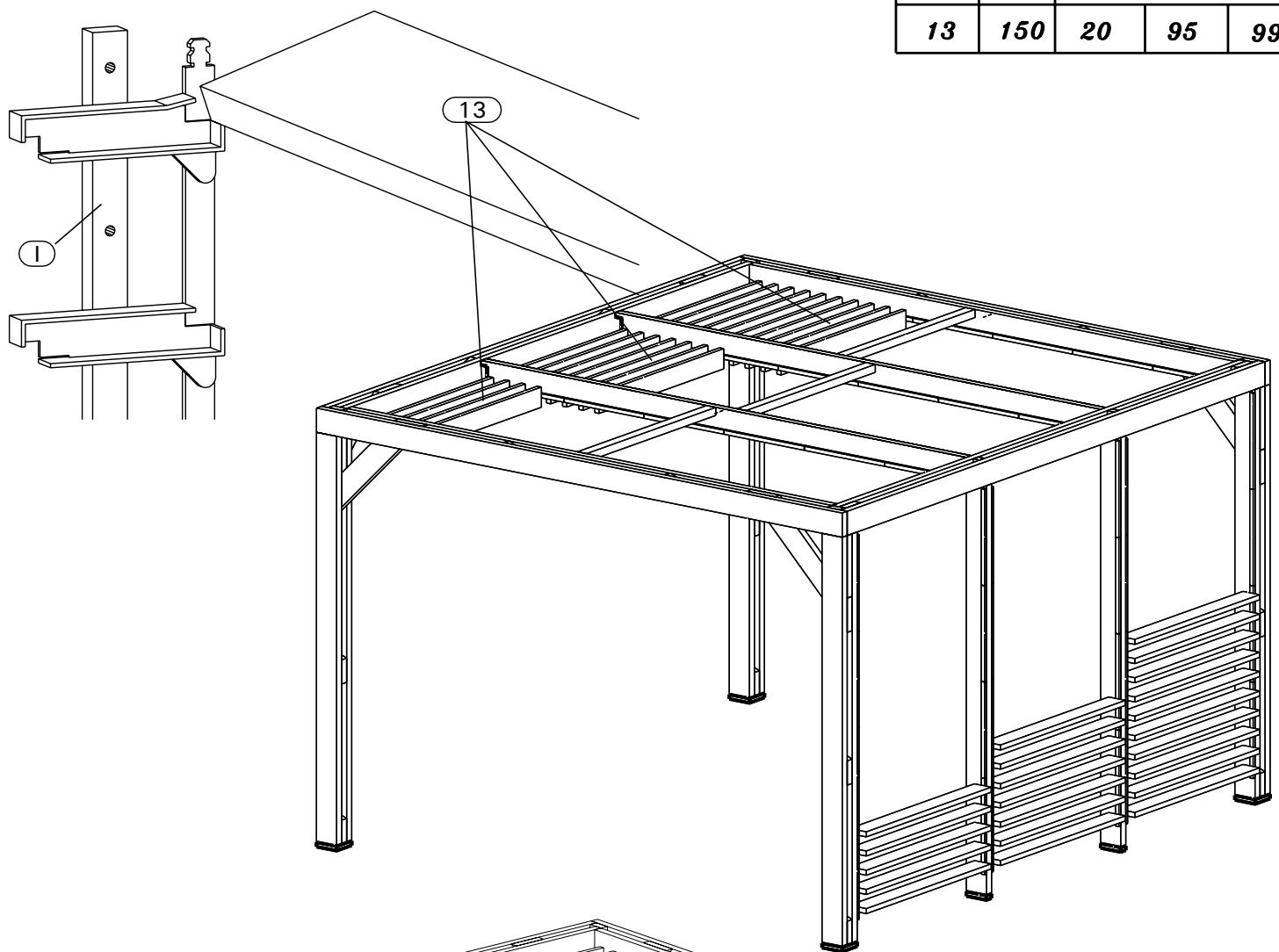

ETAPE 13 / pièces nécessaires

Réf.	Qtré.	Dimensions (mm)
13	150	20	95	995
