Type de produit	Kit routeur CPL WiFi
Marque	TP-LINK
Modèle	tpPLC
Débit CPL maximal	Jusqu'à 600 Mbps
Wi-Fi	Double bande 2,4 GHz et 5 GHz
Normes Wi-Fi	IEEE 802.11a/b/g/n/ac
Ports Ethernet	1 port Ethernet 10/100/1000 Mbps par adaptateur
Prise électrique intégrée	Oui, pour ne pas perdre de prise
Dimensions (chaque adaptateur)	94 x 54 x 40 mm
Poids (chaque adaptateur)	150 g
Alimentation	100-240 V CA, 50/60 Hz
Consommation électrique	Environ 5 W en veille, 8 W en activité
Sécurité	Chiffrement AES 128 bits pour le réseau CPL
Fonctions principales	Extension de réseau par courant porteur, point d'accès WiFi, gestion via utilitaire tpPLC ou interface web
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; ne pas utiliser de produits liquides ou abrasifs
Pièces détachées et réparabilité	Produit non réparable par l'utilisateur ; contacter le support TP-LINK en cas de panne
Informations générales	Kit comprenant deux adaptateurs CPL (dont un avec WiFi) ; compatible avec tous les adaptateurs CPL HomePlug AV
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% HR (sans condensation)
Contenu de la boîte	2 adaptateurs CPL, 2 câbles Ethernet, guide d'installation rapide, CD de ressources (utilitaire tpPLC)

FOIRE AUX QUESTIONS - tpPLC TP-LINK

Comment installer l'utilitaire tpPLC ?

Téléchargez l'utilitaire depuis le site TP-LINK, décompressez l'archive et exécutez l'assistant d'installation. Assurez-vous que WinPCAP (version 4.1.2 minimum) est installé sous Windows.

Comment ajouter un nouvel adaptateur CPL au réseau existant ?

Notez le mot de passe CPL de 16 caractères situé sous l'adaptateur, branchez-le, puis dans l'utilitaire cliquez sur Ajouter un appareil et saisissez ce mot de passe.

Comment modifier le nom (SSID) du réseau Wi-Fi ?

Dans l'utilitaire, passez la souris sur l'extenseur CPL, cliquez sur Basique puis sur Wi-Fi. Choisissez 2,4 GHz ou 5 GHz, saisissez un nouveau SSID et mot de passe, puis cliquez sur Sauvegarder.

Comment éteindre les voyants LED des adaptateurs ?

Vous pouvez éteindre les LED individuellement ou pour tout le réseau. Pour un seul adaptateur, allez dans Basique > LED et choisissez Off. Pour tous, cliquez sur l'icône LED dans la colonne de gauche de l'utilitaire.

Comment réinitialiser un adaptateur CPL aux paramètres d'usine ?

Dans l'utilitaire, survolez l'adaptateur, cliquez sur Basique puis sur Réinitialiser. Confirmez l'action. Attention : l'adaptateur quittera le réseau si celui-ci n'est pas en mode Plug & Play.

Comment définir un nouveau nom de réseau CPL ?

Cliquez sur l'icône Sécuriser dans l'utilitaire. Saisissez un nouveau nom ou utilisez Générer un nouveau nom. Seuls les adaptateurs avec ce nom pourront communiquer entre eux.

Comment mettre à jour le firmware d'un adaptateur CPL ?

Téléchargez le firmware le plus récent depuis le site TP-LINK. Dans l'utilitaire, survolez l'adaptateur, cliquez sur Avancé > Mise à jour, sélectionnez les fichiers .nvm et .pib extraits, puis cliquez sur Mise à jour. Ne coupez pas l'alimentation pendant l'opération.

Comment configurer la qualité de service (QoS) ?

Dans l'utilitaire, survolez l'adaptateur, cliquez sur Avancé > QoS. Sélectionnez le type de trafic à prioriser (ex : streaming, jeux) et cliquez sur Sauvegarder.

Comment accéder à l'interface web avancée d'un extenseur CPL ?

Dans l'utilitaire, survolez l'extenseur et cliquez sur l'icône Interface WEB (Website). Votre navigateur ouvrira la page d'administration. Les identifiants par défaut sont admin/admin.

Que faire si le débit CPL est faible (ligne rouge entre les adaptateurs) ?

Déplacez l'un des adaptateurs sur une autre prise électrique, de préférence sur un circuit direct sans multiprise. Évitez les filtres antiparasites et les prises multiples. Vérifiez à nouveau le débit dans l'utilitaire.

MODE D'EMPLOI tpPLC TP-LINK

Pour Adaptateurs et Extenseurs CPL TP-LINK

Mode d'emploi

Index

A propos de ce mode d'emploi 1

Chapitre 1 Apprenez à connaître l'utilitaire tpPLC. 2

Chapitre 2 Demarrage rapide 4

Chapitre 3 Administration individuelle d'un adaptateur CPL 6

3.1. Modification des paramètres de base 7
3.1.1. Renommer un adaptateur 7
3.1.2. Allumer ou eteindre les DELs 8
3.1.3. Personnelier les parametes Wi-Fi 9
3.1.4. Réinitialiser un apparéil 10
3.2. Modification des paramètres évolués 10
3.2.1. Paramétrer la Qualité de service (QoS) 10
3.2.2. Mise à jour du logiciel interne (Firmware) 11
3.3. Acceder à l'interface WEB d'administration 13
3.4. Suppression d'un adaptateur 13

Chapitre 4 Administration du réseau CPL 14

4.1. Ajouter un apparéil au réseau 15
4.2. Définir un nouveau nom de réseau CPL 16
4.3. Rafraichir la page 17
4.4. Allumer ou eteindre les DELs 17
4.5. Astuces d'utilisation 18

A propos de ce mode d'emploi

Ce guide fournit des détails sur chaque fonction de l'utilitaire tpPLC et montre comment administrer vos apparèils CPL en fonction de vos besoin. En plus de ce guide, un guide d'installation rapide est également fourni avec chaque apparéil CPL TP-LINK, nous vous sugérons de configurer votre apparéil CPL en suivant le Guide d'installation rapide avant de vous lancer avec une configuration avancée.

Conventions

Dans ce guide les conventions suivantes sont utilisées :

Convention	Description
Adaptateur CPL	Mis pour tout adaptateur CPL uniquement pourvu de port(s) Ethernet.
Extenseur CPL	Mis pour tout adaptateur CPL pourvu de port(s) Ethernet et intégrant un point d'accès Wi-Fi.
Appareil CPL	Mis pour Extenseur ou Adaptateur CPL.
Paramètres	Les paramètres proposés dans les copies d'écrans ne sont que des exemples de configuration qui peuvent être différents de vos besoin. Configurez l'appareil en fonction de votre configuration.
Copie d'écrans	Les copies d'écran utilisées peuvent sembler légèrement différentes des écrans que vous poupez observer en raison de versions de firmware différentes. En pareil cas tenez compte uniquement de l'interface de votre produit..
Bleu Italieque	Signale les liens. Vous pouze clicker dessus pour être dirigés vers un site WEB ou une section de ce mode d'emploi.
Bleu	Contenu à mettre en lumière, les textes à l'écran ou sur les pages Web sont en bleu, cela inclut : menus, éléments, boutons etc...
Remarque :	Ignore re ce type de remarque peut occasionally fonctionnement ou une altération du produit.
Astuce :	Indique des informations importantes vous aidant à faire un meilleur usage de votre apparéil.

Chapitre 1

Apprenez à connaître l'utilitaire tpPLC

Ce chapitre présente brievement ce logiciel.

Que fait cet utiliser ?

L'utilitaire tpPLC est un logiciel dédié à l'administration des appareils CPL TP-LINK, ce qui comprend les adaptateurs et extenseurs CPL.

Comparé à une interface WEB d'administration dédiée à un apparéil, l'utilitaire tpPLC affiche le réseau CPL de façon vivante et intuitive, il vous permit d'administrer commodément tous les apparéils CPL dans le réseau.

Visualiser le réseau CPL

Cet utiliser peut afficher la cartographie du réseau, avec l'appareil CPL local tout en bas, Les autres apparêls CPL détectés sont placés au dessus de ce dernier. Les lignes colorées illustrent les débits CPL mesurés, en vert pour des débits supérieurs à 50 Mbps et en rouge pour des débits inférieurs à 50 Mbps. Il affiche également les voyants de chaque apparéil afin que vous puissiez être informés en temps réel de l'état de ceux-ci.

Administrator un apparéil CPL

Avec cet utiliser, vous pouvez modifier les paramètres pour chaque apparéil CPL liént sur le réseau, être redirigé sur son interface WEB d'administration pour plus de réglages, ou le supprimer du réseau CPL.

Remarque : Les apparêils CPL TP-LINK fonctionnant à 200 Mbps et les apparêils CPL de constructeurs tiers ne sont supportés que pour les fonctions renomer et supprimer.

Gérer l'ensemble du réseau CPL

Cet utiliser vous permet également de gérer l'ensemble du réseau CPL, afin d'ajouter un nouvel apparéil, définir un nouveau nom de réseau CPL, activer ou désactiver les DELs sur tous les apparéils CPL. Il fournit également des conseils d'utilisation pour vous aider à很好地 utiliser vos apparéils CPL

Chapitre 2

Démarrage rapide

Ce chapitre vous guidera sur la façon d'installer l'utilitaire.

1. Installer l'utilitaire.
   1) Aller sur la page support du produit sur http://www.tp-link.fr et télécharger l'archive tpPLC utility ajustate.
   2) Désarchivez le fichier (cf. le mode d'emploi de votre système d'exploitation pour procéder) puis executer l'assistant de configuration résultat
2. Suivre l'assistant de configuration pour installer l'utilitaire.

Remarque : Sous Windows le logiciel WinPCAP est requis (Version 4.1.2 au minimum) pour que l'utilitaire tpPLC fonctionne, s'il est absent de votre configuration l'assistant de configuration de l'utilitaire vous guidera pour son installation.
3. ÀpRES achèvement de l'installation, l'icone suivant apparaitra sur le bureau de votre ordinateur.

tpPLC

Faites un double cli c sur l'icone pour executer l'utilitaire.

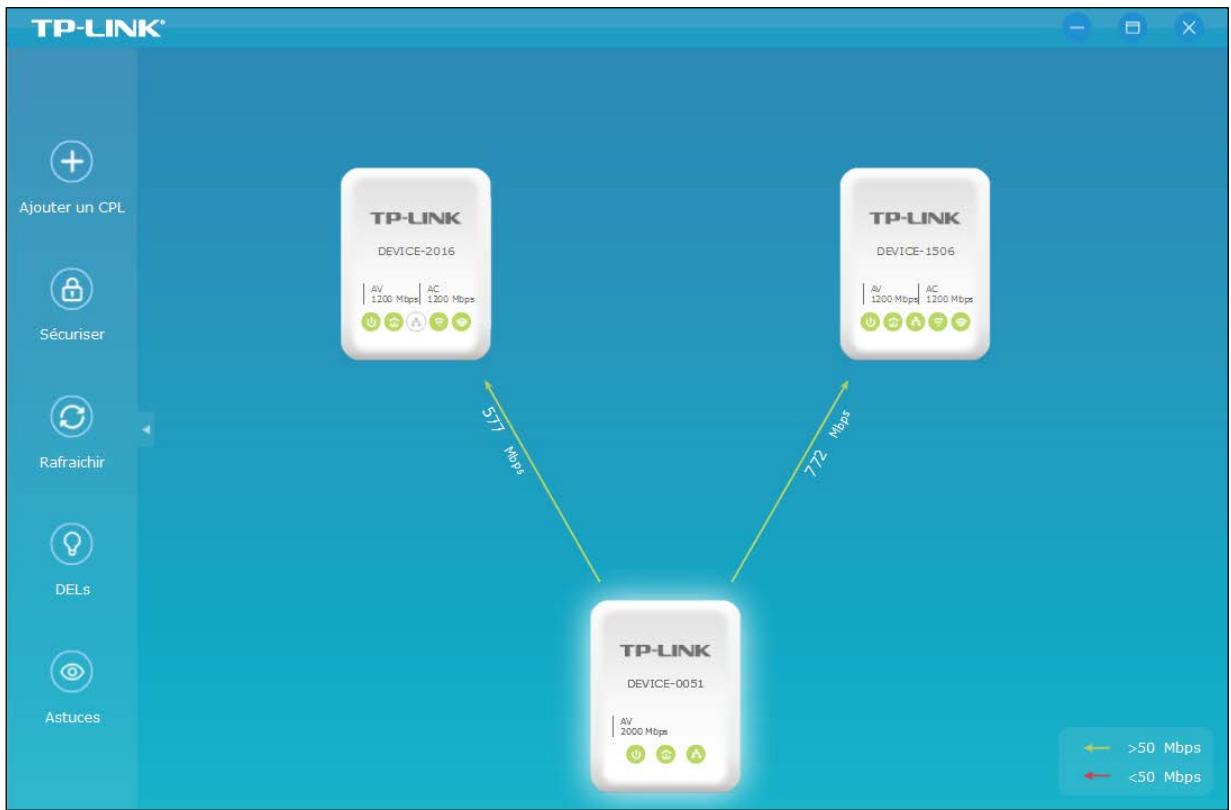

1. Connectez votre ordinateur à un apparéil CPL à l'aide d'un cordon Ethernet ou par le réseau Wi-Fi de l' apparéil CPL.

Astuce : Vous pouvez cliquer sur chaque apparéil pour visualiser le débit CPL mesure. Si vous constatiez une ligne rouge entre deux apparéils déplacez l'un d'entre eux sur une autre prise électrique et vérifiez de nouveau le débit.

Chapitre 3

Administration individuelle d'un adaptateur CPL

Ce chapitre vous guide sur la façon d'administrer un adaptorateur CPL via l'utilitaire tpPLC.

Il contient les sections suivantes :

Modification des paramètres de base
Modification des paramètres évolués
Acceder à l'interface WEB d'administration
Suppression d'un adaptateur

3.1. Modification des paramètres de base

3.1.1. Renommer un adaptateur

L'utilitaire nomme les adaptateurs CPL comme suit : DEVICE-XXXX, format dans lequel XXXX correspondant aux quatre derniers chiffres hexadécimaux de l'adresse MAC de l'appareil concerné. Vous pouvez renomer librement chaque adaptateur afin de les identifier aisément. Pour renomer un adaptateur suivez les étapes ci-après :

1. Executer l'utilitaire et passer le pointeur de votre souris sur l'adaptateur concerné puis cliquer sur l'icone Basique(Basic).

Remarque : Une authentification est requise lors du premier accès aux paramètres basiques d'un extesseur CPL. Le nom d'utilisateur et le mot de passé (admin/admin) sont les mêmes que ceux utilisés pour acceder à l'interface WEB d'administration.

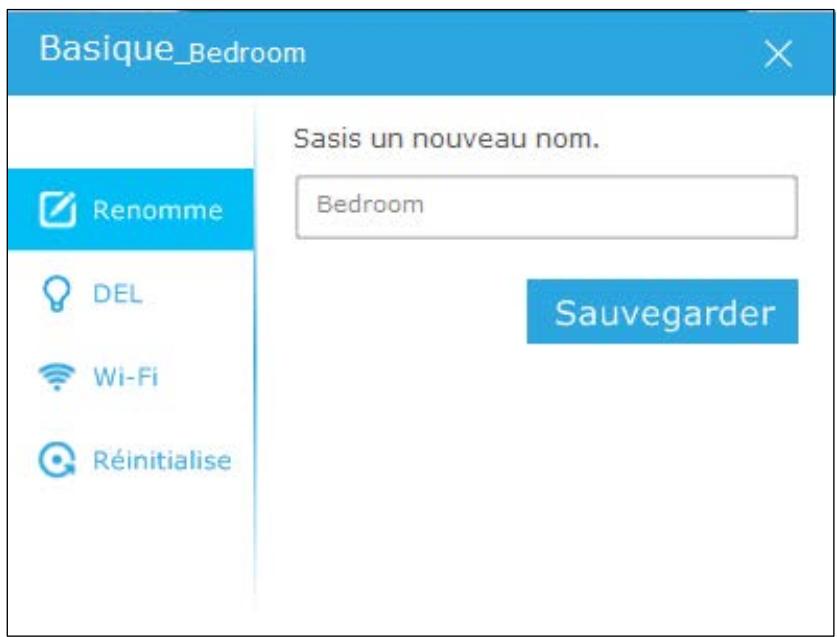

1. Aller sur le menu Renommer (Rename), saisir un nouveau nom et cliquer sur Sauvegarder (Save).

Désormais le nouveau nom de l'appareil sera affché

3.1.2. Allumer ou éteindre les DELs

Les DELs d'un apparéil CPL vous aident à connaître son état d'un simple coup d'œil. Pour allumer ou éteindre toutes les DELs d'un apparéil CPL suivez les étapes ci-après :

1. Executer l'utilitaire et passer le pointeur de votre souris sur l'adaptateur concerné puis cliquer sur l'icone Basique(Basic)

Remarque: Une authentification est requise lors du premier accès aux paramètres basiques d'un extenseur CPL. Le nom d'utilisateur et le mot de passé (admin/admin) sont les mêmes que ceux utilisés pour acceder à l'interface WEB d'administration. Nous vous recommendons fortement de modifier les identifiants de connexion immédiatement après la première connexion.

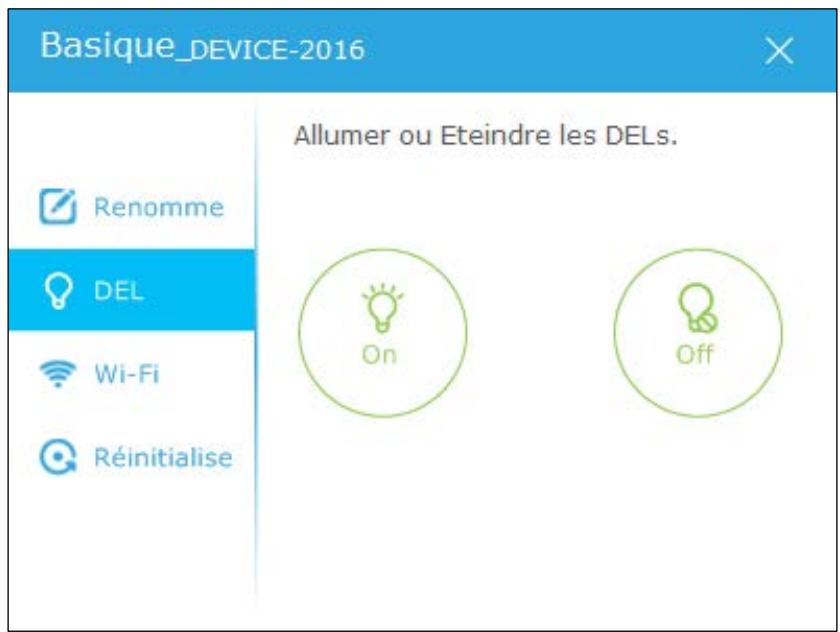

1. Aller sur le menu DEL (LED), et cliquer l'icône (On) ou (Off).

Désormais l'etat des DELs (Allumées ou Eteintes) est identique tant sur l'appareil que sur l'utilitaire.

Remarque: Certains adaptateurs CPL Wi-Fi disposent d'une fonction appelée "Wi-Fi Move". Si ces adaptateurs sont dans un réseau CPL qui n'utilise pas pour nom "HomePlug AV", les modifications relatives à l'etat des DELs seront alors appliquées à ces apparêls.

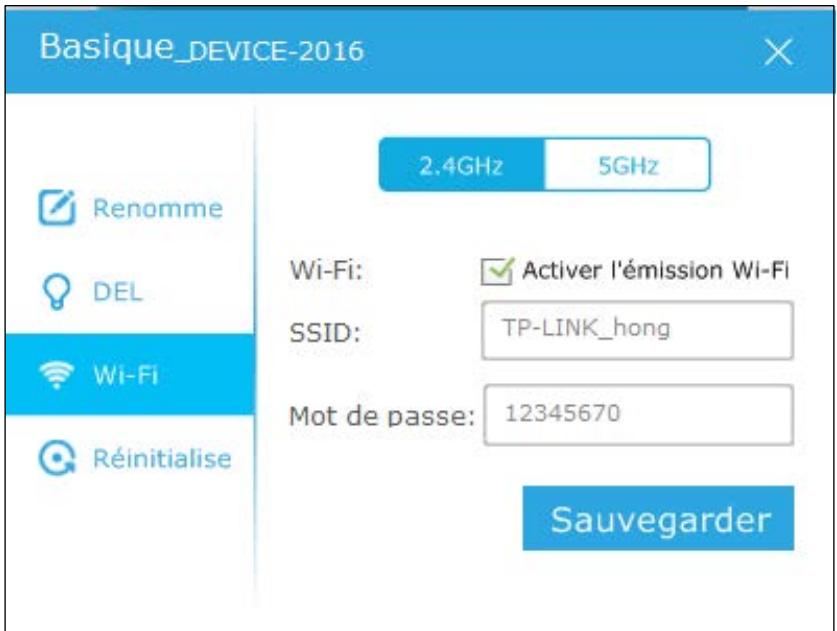

3.1.3. Personnelier les paramètres Wi-Fi

Les paramètres Wi-Fi sont utilisés pour se connecter à un extensorur CPL. Pour personneliser les paramètres Wi-Fi, suivez les étapes ci-après :

1. Executer l'utilitaire et passer le pointeur de votre souris sur l'adaptateur concerné puis cliquer sur l'icone Basique(Basic)

Remarque: Une authentification est requise lors du premier accès aux paramètres basiques d'un extensorur CPL. Le nom d'utilisateur et le mot de passée (admin/admin) sont les mêmes que ceux utilisés pour acceder à l'interface WEB d'administration.

1. Aller sur le menu Wi-Fi (Wireless), et cliquer sur 2.4GHz ou 5GHz.

1. Laisser la case Activer l'émetteur Wi-Fi (Enable Wireless Radio) cochée, saisir un nouveau SSID et un nouveau mot de passer (Password) et cliquer sur Sauvegarder (Save).

Remarque: Le type de chiffrement reste en ce cas identique à celui défini sur l'interface WEB d'administration. Pour le modifier allez dans le menu Wi-Fi> Paramètres (Wireless>Settings) de l'interface WEB d'administration. Pour plus de détails consultez le mode d'emploi de l'extenseur CPL.

Désomais vous pouvez vous connecter à l'extenseur CPL en utilisant les nouveaux paramètres (SSID/Mot de passage) que vous venez de redéfinir.

Remarque: Certains adaptateurs CPL Wi-Fi disposent d'une fonction appelée "Wi-Fi Move". Si ces adaptateurs sont dans un réseau CPL qui n'utilise pas pour nom "HomePlug AV", les modifications relatives aux paramètres Wi-Fi seront alors appliquées à ces apparéils.

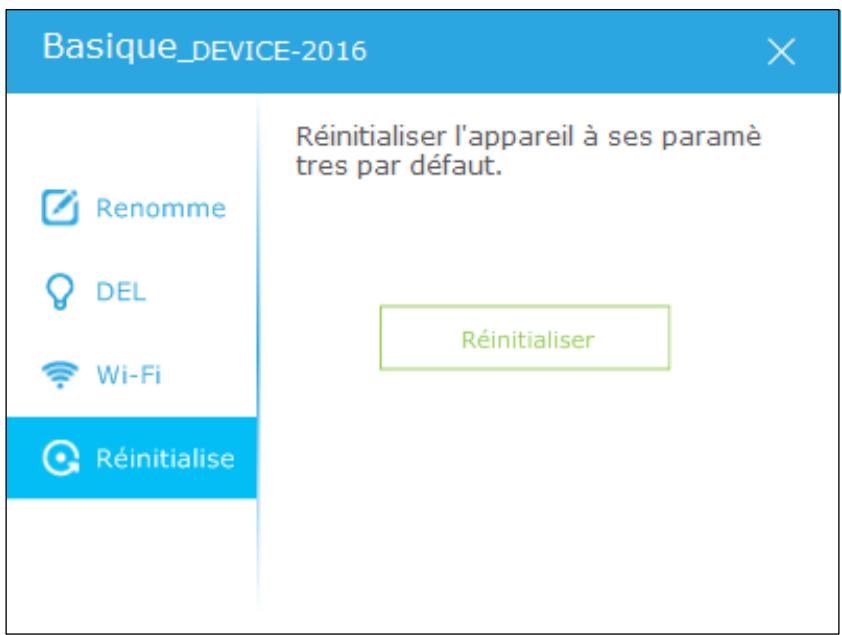

3.1.4. Réinitialiser un apparéil

Pour réinitialiser un apparéil à ses paramètres par défaut, suivez les étapes ci-après :

1. Executer l'utilitaire et passer le pointeur de votre souris sur l'adaptateur concerné puis cliquer sur l'icone Basique(Basic)

Remarque: Une authentification est requise lors du premier accès aux paramètres basiques d'un extensoreur CPL. Le nom d'utilisateur et le mot de passé (admin/admin) sont les mêmes que ceux utilisés pour acceder à l'interface WEB d'administration.

1. Aller sur le menu Réinitialiser (Reset), et cliquer sur Réinitialiser (Reset).

Désormais cet apparéil est configuré tel qu'il l'était à sa sortie d'usine.

Remarque: Aprese réinitialisation, l'adaptateur est potentiellement hors reseau CPL si ce reseau n'est pas un reseau Plug & Play. Dans ce cas, consultez le mode d'emploi de l'adaptateur pour l'intégrer à nouveau au reseau CPL.

3.2. Modification des paramètres évolués

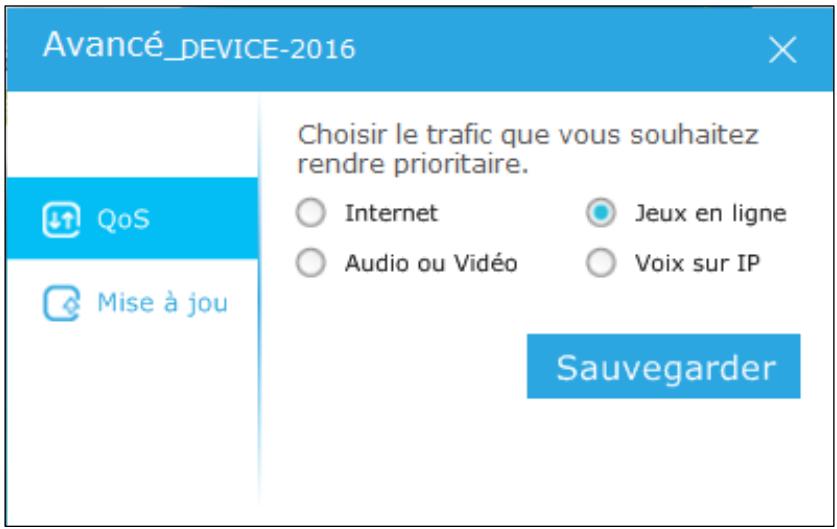

3.2.1. Paramétrer la Qualité de service (QoS)

La qualité de service (QoS) vous permet de donner la priorité maximale à un type de service spécifique. L'appareil CPL va assurer la transmission des données du service concerné en priorité en cas de congestion du traffic.

Pour paramétre la QoS, suivez les étapes ci-après :

1. Exécuter l'utilitaire tpPLC et passer le pointeur de votre souris sur l'adaptateur concerné puis cliquer sur l'icone Evoluée (Advanced)

Remarque: Une authentification est requise lors du premier accès aux paramètres évolués d'un extenseur CPL. Le nom d'utilisateur et le mot de passé (admin/admin) sont les mêmes que ceux utilisés pour acceder à l'interface WEB d'administration.

1. Aller sur le menu QoS, et selectionner le type de service à favoriser, cliquer ensuite sur Sauvegarder (Save).

Désormais cet adaptateur est configuré pour favoriser en priorité le type de transmissions seLECTIONnées en cas de congestion du traffic.

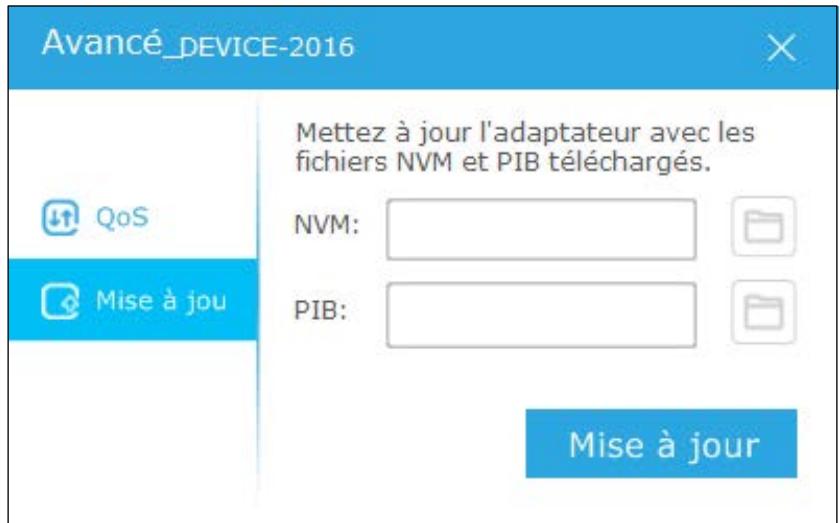

3.2.2. Mise à jour du logiciel interne (Firmware)

TP-LINK améliore et enrichi les fonctions de ses produits en permanence afin de vous offrir la meilleur expérience utilisateur. Nous editorons chaque nouvelle version des logiciels relatifs à nos produits sur notre site : http://www.tp-link.fr. Vous pouvez librement télécharger ces logiciels etmettre à jour vos apparéils avec la dernière version disponible.

Astuce: Pour les extenseurs Wi-Fi, vous pouvez également partager à jour le logiciel interne relatif à l'interface WEB d'administration. Pour plus de détails consultez le mode d'emploi de l'extenseur.

PourmettreàjourlefirmwareCPL,suivezlesétapesci-aprés:

1. Téléchargez le firmware le plus récent dédié à votre modèle depuis la page support produit de notre site à l'adresse http://www.tp-link.fr

2. Décompresser le fichier obtenu pour en extraire un fichier .nvm et un fichier .pib.

3. Executer l'utilitaire tpPLC et passer le pointeur de votre souris sur l'adaptateur concerné puis cliquer sur l'icone Evoluée (Advanced)

Remarque: Une authentification est requise lors du premier accès aux paramètres évolués d'un extesseur CPL. Le nom d'utilisateur et le mot de passé (admin/admin) sont les mêmes que ceux utilisés pour acceder à l'interface WEB d'administration.

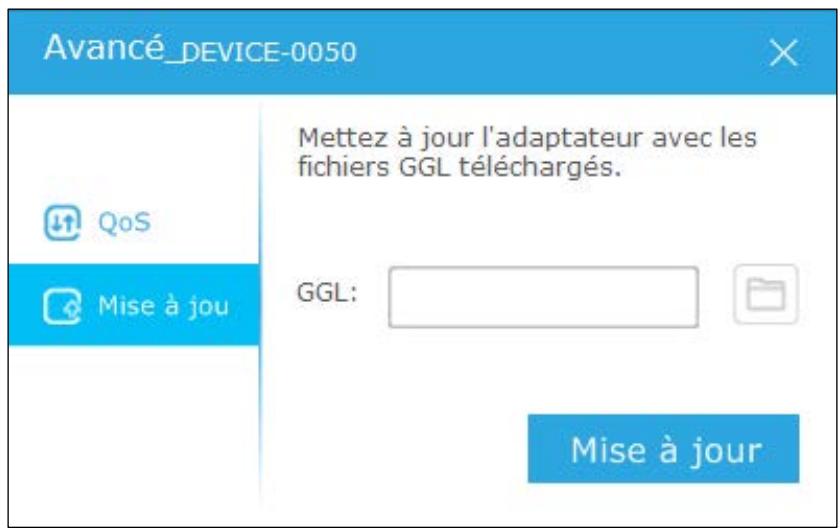

1. Aller sur le menu Mise à jour (Update), et selectionner les fichiers nvm et pib précédemment extraits de l'archive téléchargeé, cliquer ensuite sur Mise à jour (Update).

1. Attendre que la mise à jour soit achevée.

Remarque : Durant la procEDURE de mise à jour, ne pas étéindre ou réinitialiser les adaptateurs CPL.

3.3. Acceder à l'interface WEB d'administration

Les extenseurs CPL disposent d'une interface WEB d'administration qui vous offre des possibilités de paramétrages supplémentaires à celle de l'utilitaire tpPLC.

Exécuter l'utilitaire tpPLC et passer le pointeur de votre souris sur l'adaptateur concerné puis cliquer sur l'icone Interface WEB (Website).

Remarque: Une authentification est requise lors du premier accès aux paramètres évolués d'un extesse CPL. Le nom d'utilisateur et le mot de passée (admin/admin) sont les mêmes que ceux utilisés pour acceder à l'interface WEB d'administration.

Votre navigateur WEB par defaut va s'ouvrir sur la page WEB d'administration de l'extenseur CPL.

3.4. Suppression d'un adaptateur

Pour sorting un adaptateur CPL du réseau auquel il est connecté :

Executer l'utilitaire tpPLC et passer le pointeur de votre souris sur l'adaptateur concerné puis cliquer sur l'icone Sortir du réseau (Remove)

Remarque: Une authentification est requise lors du premier accès aux paramètres évolués d'un extenseur CPL. Le nom d'utilisateur et le mot de passée (admin/admin) sont les mêmes que ceux utilisés pour acceder à l'interface WEB d'administration.

L'appareil va quitter le réseau CPL et disparaitre de l'interface de l'utilitaire.

Chapitre 4

Administration du réseau CPL

Ce chapitre vous guide sur la façon d'administrer un réseau CPL de façon globale via l'utilitaire tpPLC.

Il contient les sections suivantes :

• Ajouter un apparéil au réseau
  Définir un nouveau nom de réseau CPL
  Rafraichir la page
  Allumer ou eteindre les DELs
  Astuces d'utilisation

4.1. Ajouter un apparéil au réseau

Pour ajouter un apparéil au réseau existant, suivez les étapes ci-après :

1. Noter les 16 caractères du mot de passer CPL inscrits sur l'étiquette présente sous le produit.
2. Brancher l'appareil dans une prise électrique et attendre que ses DELs soient stables (Allumées, étéintes (sauf alimentation) ou clignotantes).
3. Executer l'utilitaire tpPLC et cliquer sur l'icone Ajouter un apparéil (Add device) présente dans la colonne à gauche de l'interface.

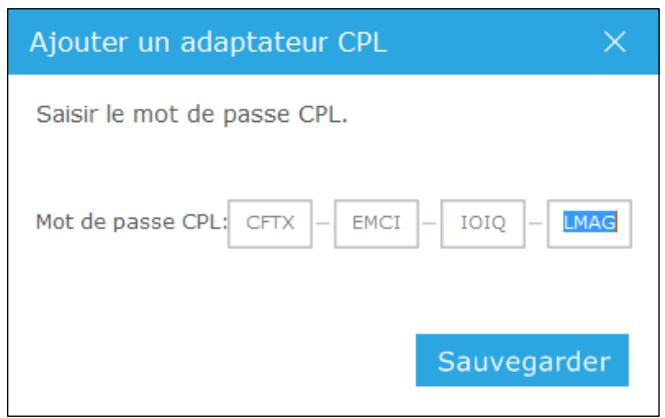

1. Sur la page Ajouter un nouvel appareil (Add new device), saisir le mot de passer CPL précédemment noté puis cliquer sur Sauvegarder (Save).

Maintenant l'appareil devrait apparaitre sur l'interface de l'utilitaire.

4.2. Définir un nouveau nom de réseau CPL

Le nom de réseau CPL rassemble les apparciels CPL dans un réseau unique. Par défaut les apparciels CPL TP-LINK utilisent le nom de réseau HomePlugAV, et ainsi ils peuvent communiquer en réseau dés leur première mise sous tension sur un circuit électrique commun. Vous pouvez modifier ce nom et ne permettre ainsi qu'aux seuls adaptateurs utilisant ce nom de communiquer entre euxs.

Pour ajouter un apparéil au réseau existant, suivez les étapes ci-après :

1. Exécuter l'utilitaire tpPLC et cliquer sur l'icone Sécuriser (Secure) présente dans la colonne à gauche de l'interface.

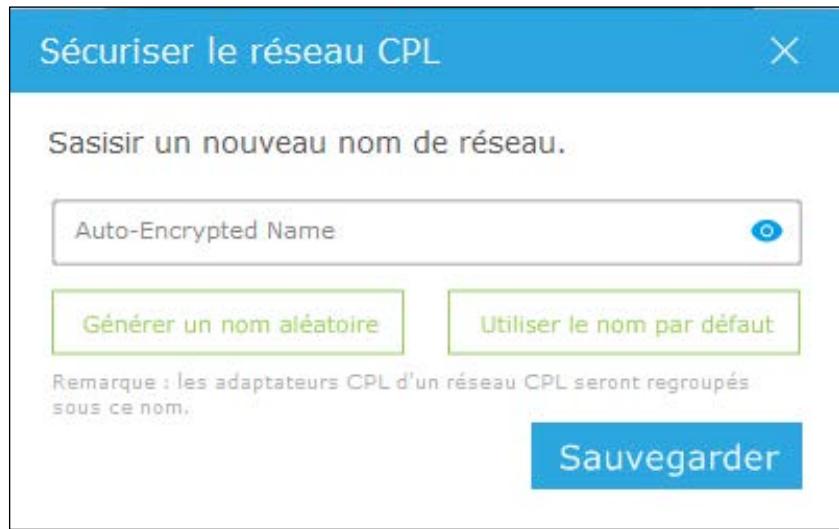

1. Sur la page Sécuriser le réseau CPL (Secure Powerline Network), saisir un nouveau nom de réseau, ou cliquez sur Générer un nouveau nom (Generate new name); l'option Utiliser le nom par défaut (Use Default Name) redonnera le nom HomePlugAV au réseau. Cliquer sur Sauvegarder (Save).

Maintenant seeds les apparciels utilisant ce nom de réseau peuvent y acceder et communiquer entre eux.

4.3. Rafraichir la page

Pour rafraichir la page, cliquez sur l'icone Rafraichir (Refresh) presente dans la colonne à gauche de l'interface.

4.4. Allumer ou éteindre les DELs

Les DELs des appareils vous aident à connaître leur état de fonctionnement. Pour allumer ou éteindre les DELs de tous les appareils du réseau CPL, suivez les étapes ci-après :

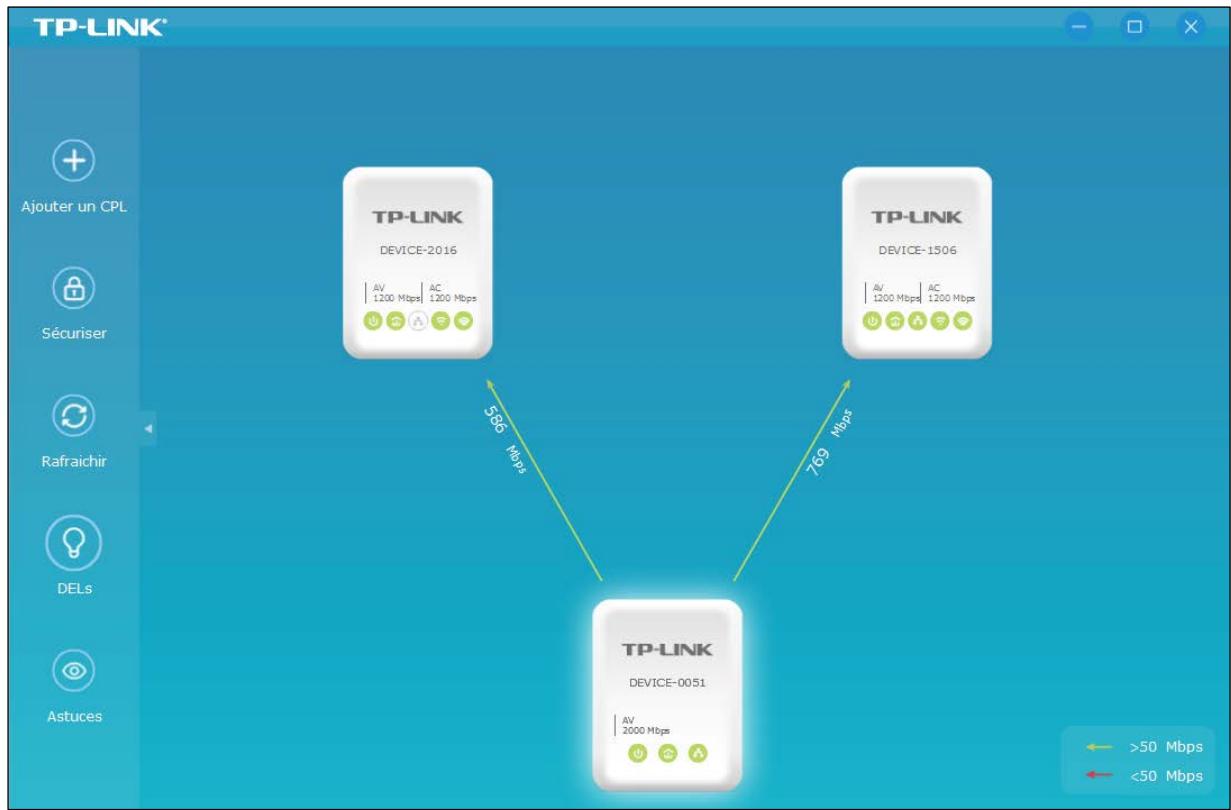

1. Exécuter l'utilitaire tpPLC et cliquer sur l'icone DELs (LED) présente dans la colonne à gauche de l'interface.

Maintenant, toutes les DELs des appareils portant le même nom de réseau sont soit éteintes soit allumées.

4.5. Astuces d'utilisation

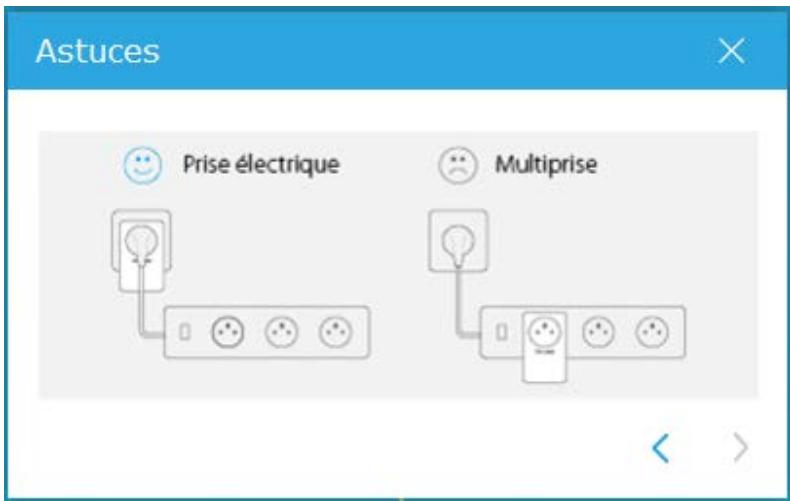

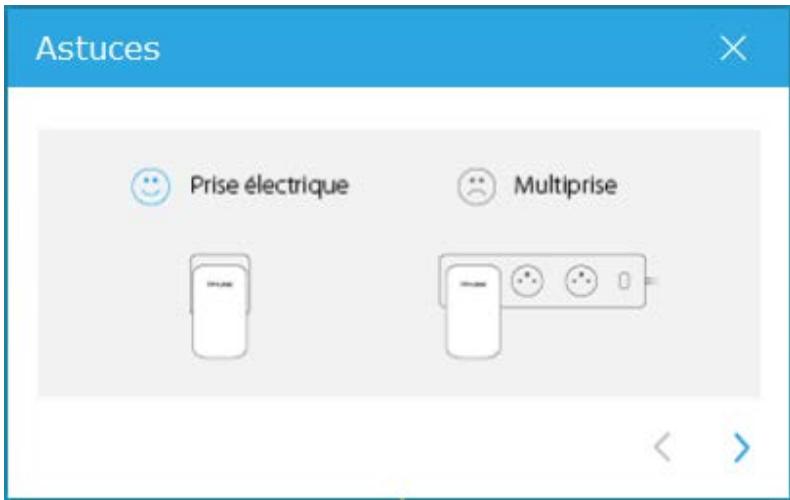

Pour visualiser les astuces d'utilisation des appareils CPL, exécuter l'utilitaire tpPLC et cliquer sur l'icone Astuces d'utilisation (Usage Tips) présente dans la colonne à gauche de l'interface.

COPYRIGHT & TRADEMARKS

Spécifications sujettes à modifications sans préavis. TP-LINK est une marque déposée de TP-LINK TECHNOLOGIES CO., LTD.

Les autres marques et noms de produits sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs.

Aucune spécification ne peut etre reproduce sous quelque forme que ce soit ni modifiée adaptee transformee ou traduite sans autorisation de TP-LINK TECHNOLOGIES Co., Ltd.

Copyright © 2016 TP-LINK TECHNOLOGIES CO., LTD.

Tous droits réservés.
