MODE D'EMPLOI SOLIA - TOM 316237i SOMAGIC
Consulter entièrement la notice avant utilisation
Adresse du fabricant : SOMAGIC
1A, ROUTE DEPARTEMENTALE 975 - 71290 LA GENETE - FRANCE
Sommaire
1 - Vue éclatée
2 - Instructions de montage
3 - Branchement gaz
4 - Essai d'étanchéité
5 - Avant la mise en marche
6 - Allumage des brûleurs
7 - Allumage manuel
8 - Utilisation et fonctionnement du grill
9 - Nettoyage et entretien
10 - Transport et rangement
11 - Pièces de rechange
| Ref. | Désignation | Nb. |
| 070 | TABLEAU DE BORD | 1 |
| 081 | RECOLTE GRAISSE | 1 |
| 177 | PLAQUE DE CUISSON | 1 |
| 251 | BRULEUR | 3 |
| 253 | INTERALLUMAGE | 2 |
| 269 | ENJOLIVEUR | 2 |
| 270 | ROUE | 2 |
| 501 | ROBINETTERIE | 1 |
| 502 | BOUTON | 3 |
| 503 | COMMANDE DE PIEZZO | 1 |
| 1 | PANIER | 1 |
| 2 | SUPPORT Bouteille | 1 |
| Ref. | Désignation | Nb. |
| 3 | PIED | 1 |
| 4 | PIED | 1 |
| 5 | ENTRETOISE | 4 |
| 6 | FIXATION CUVE | 2 |
| 7 | PIED | 1 |
| 8 | PIED | 1 |
| 9 | CACHE BOUTEILLE | 1 |
| 10 | AXE DE ROUÉ | 1 |
| 11 | ENTRETOISE | 1 |
| 12 | ENTRETOISE | 1 |
| 13 | SUPPORT TABLETTE | 1 |
| 14 | SUPPORT TABLETTE | 1 |
| Ref. | Désignation | Nb. |
| 15 | CUVE | 1 |
| 16 | CACHE | 2 |
| 17 | SUPPORT ACCESSOIRES | 2 |
| 18 | BOUTON | 1 |
| 19 | SUPPORT | 1 |
| 20 | PAREVENT | 1 |
| 21 | TABLETTE | 2 |
| 22 | PORTE EPICES | 1 |
| 23 | COUVERCLE | 1 |
| 24 | PIEZZO | 3 |
| 25 | VISSEERIE | 1 |
1 - Vue éclatée

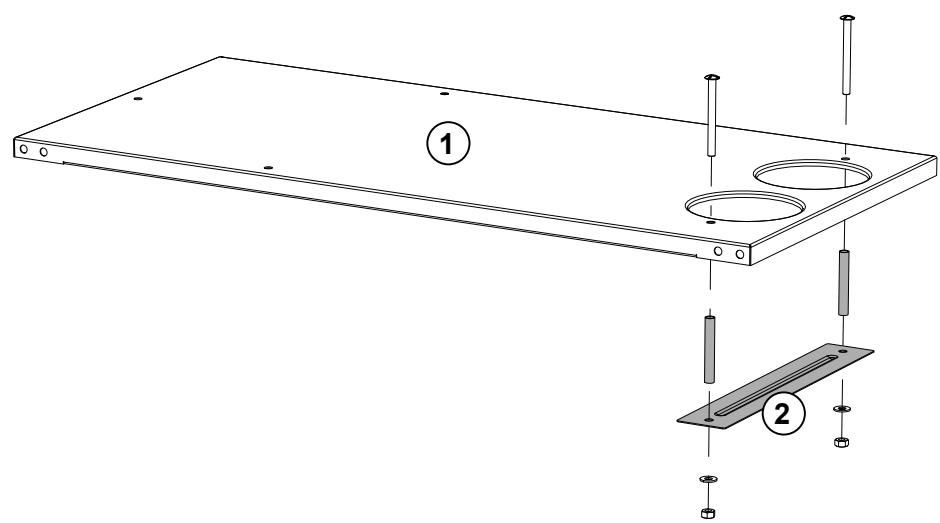

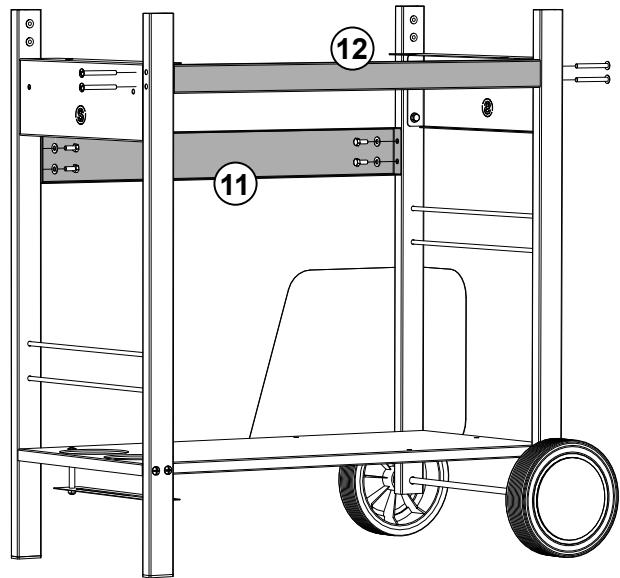

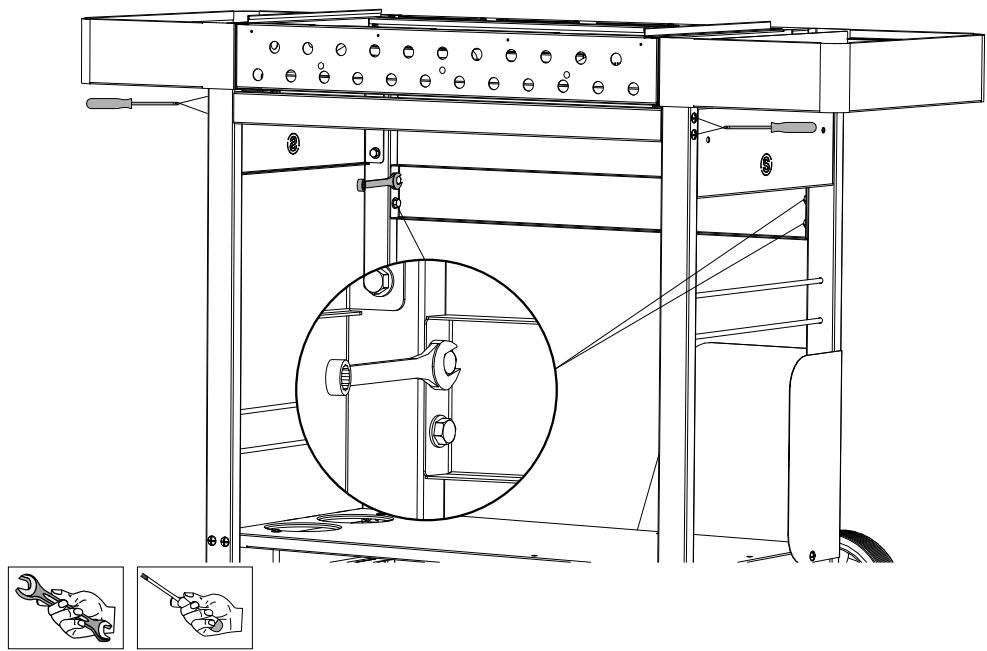

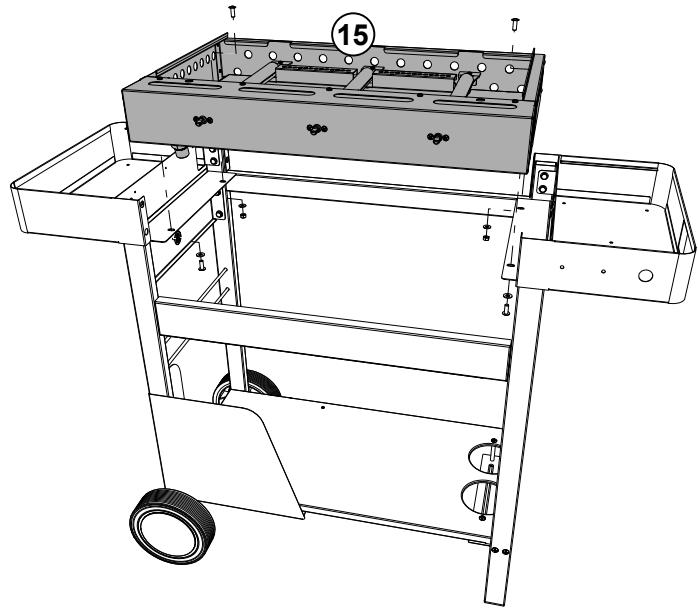

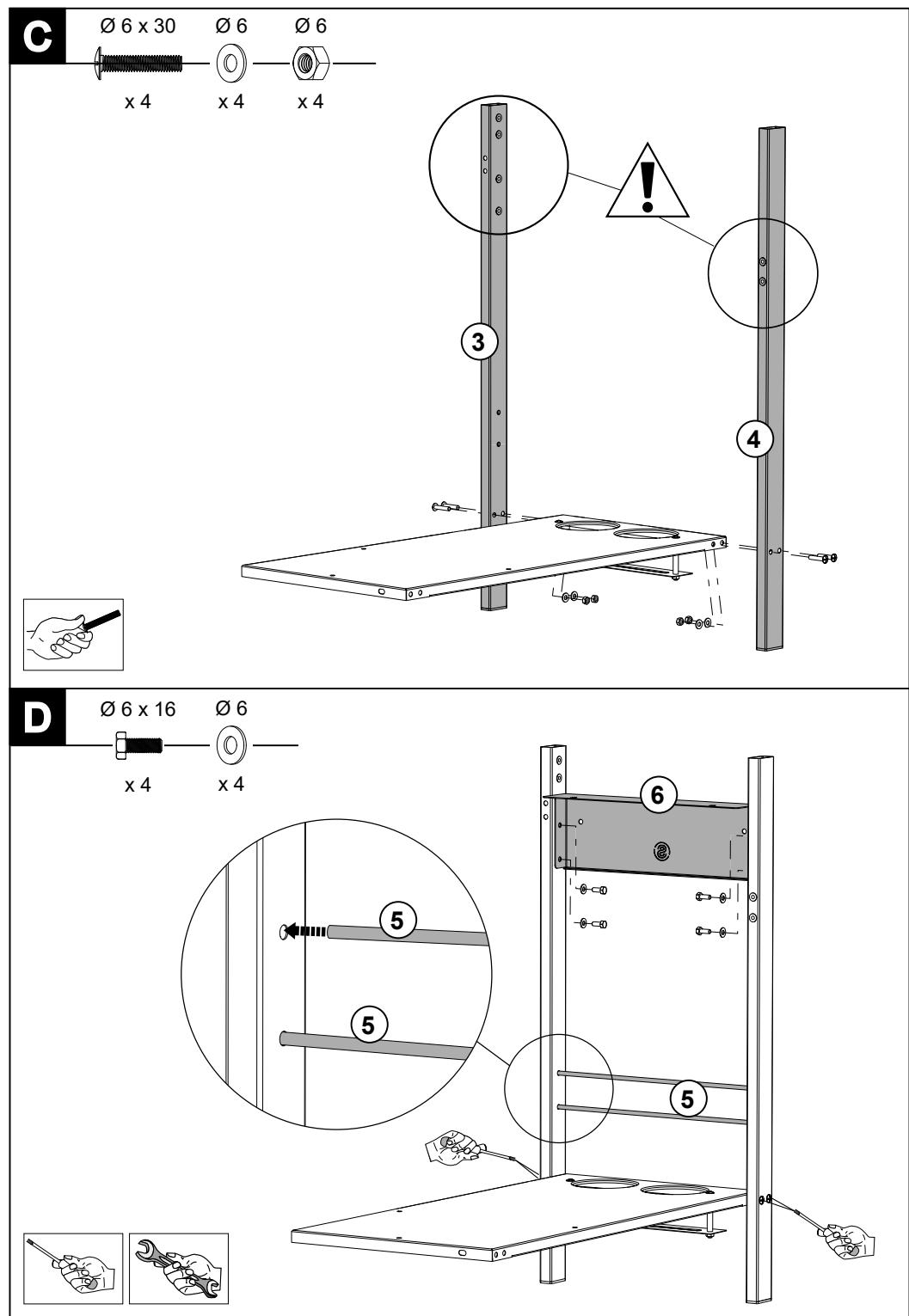

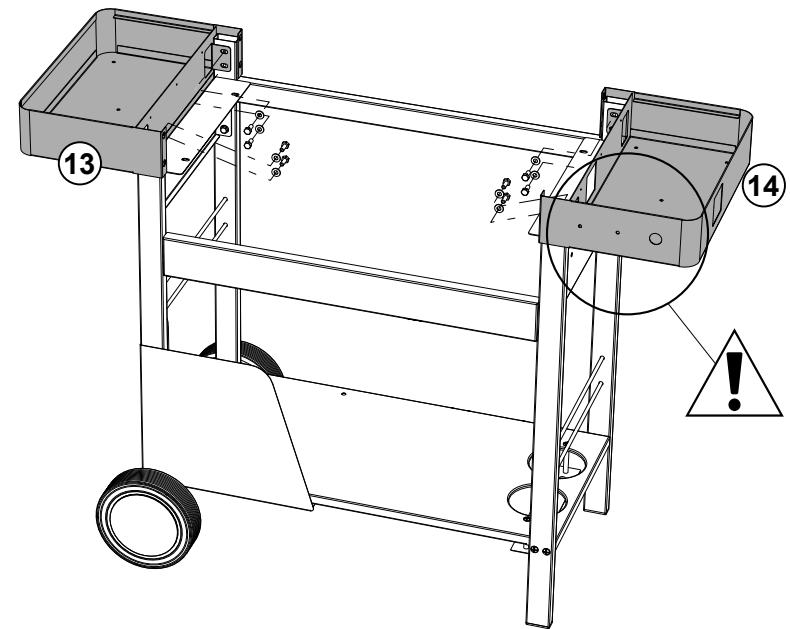

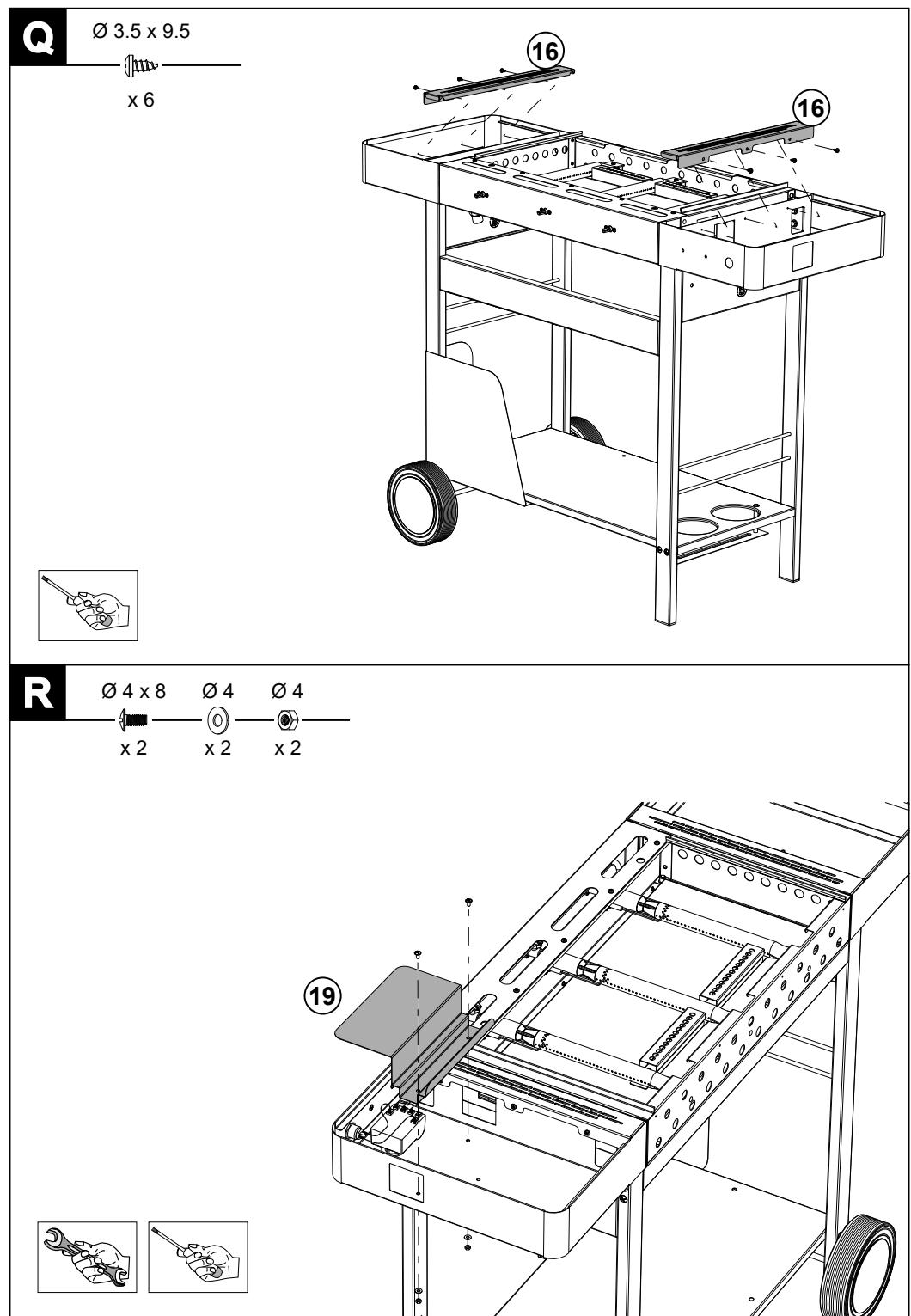

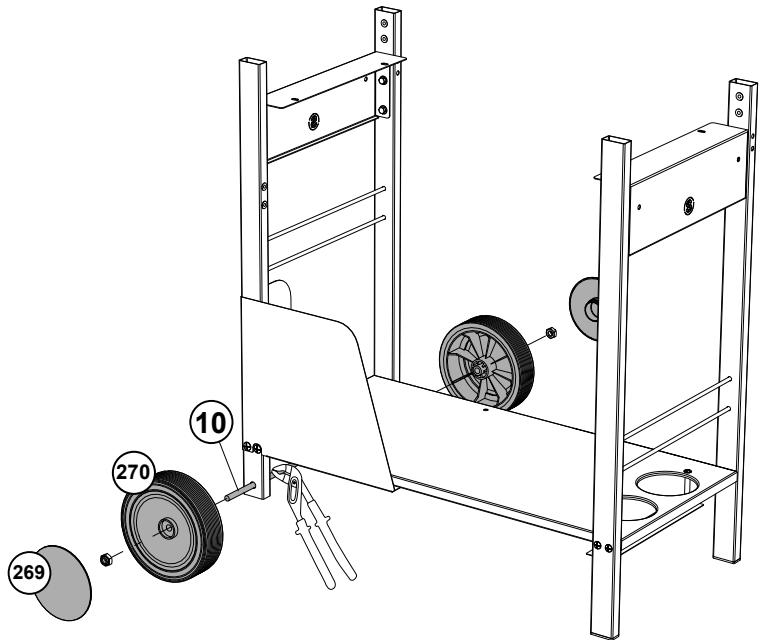

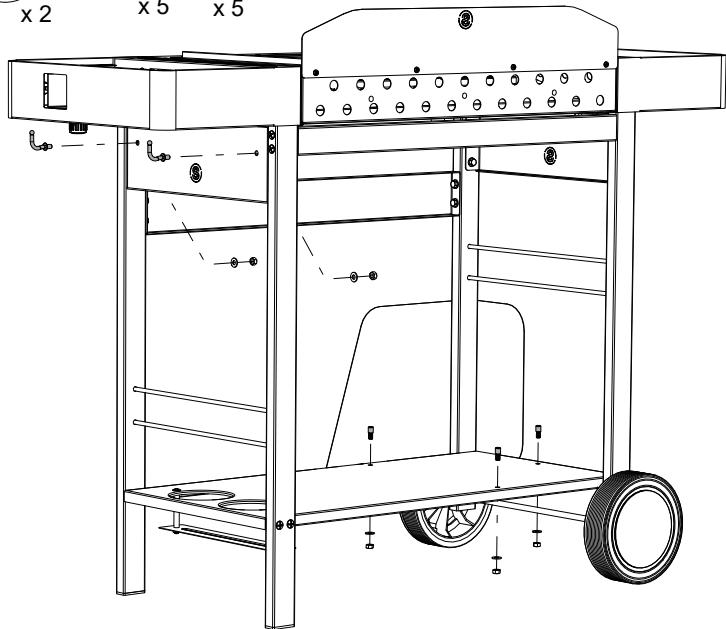

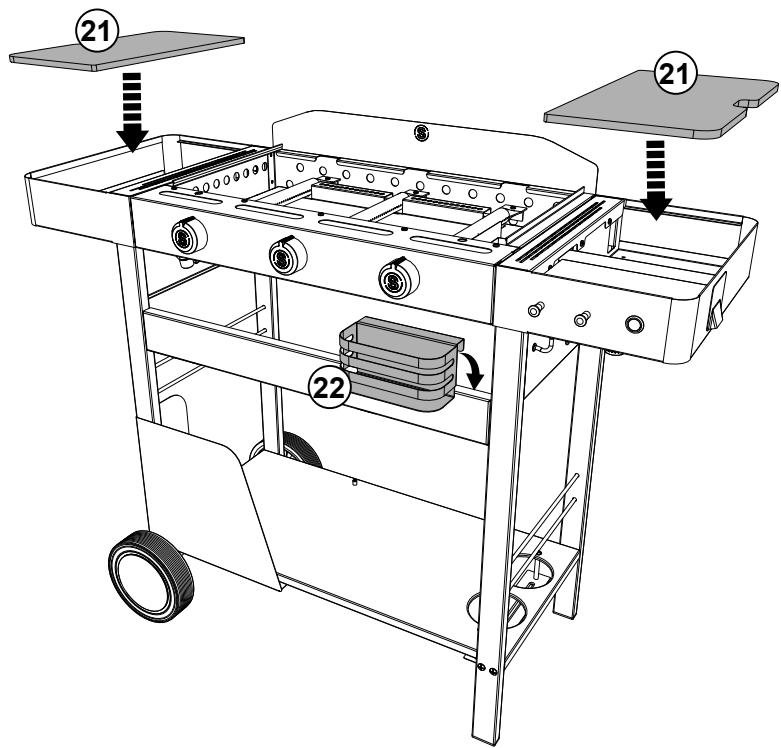

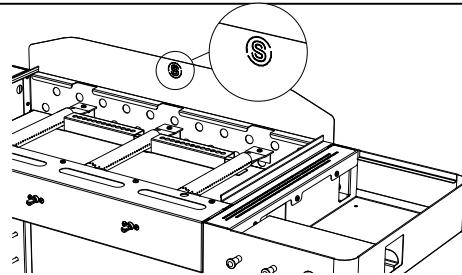

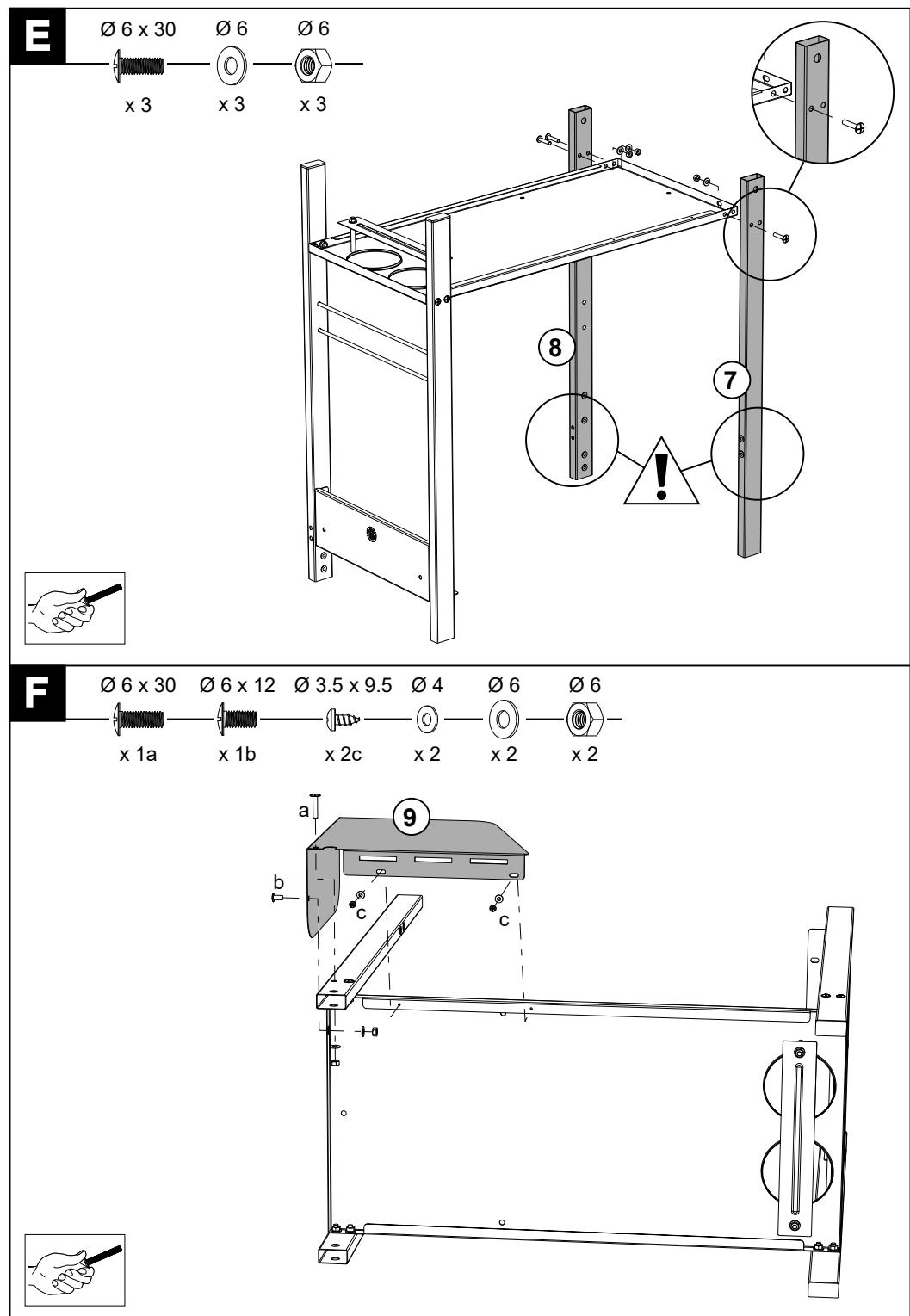

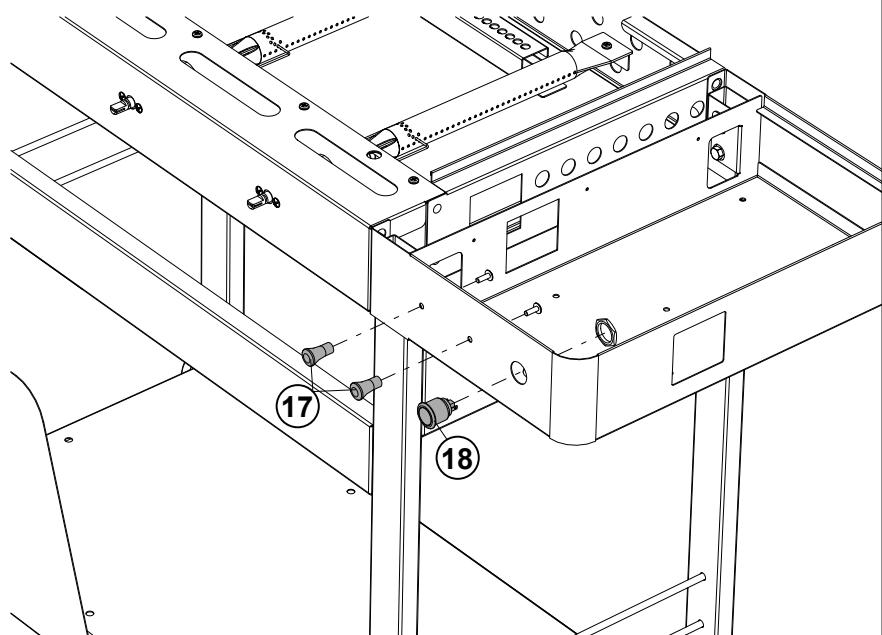

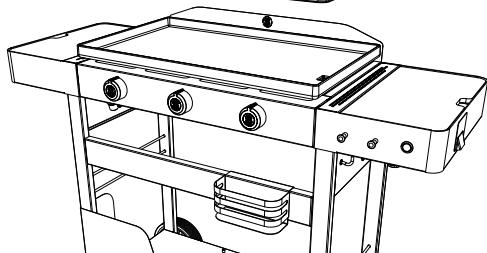

2 - Instructions de montage
06x16
0 10 nylstop
04x12

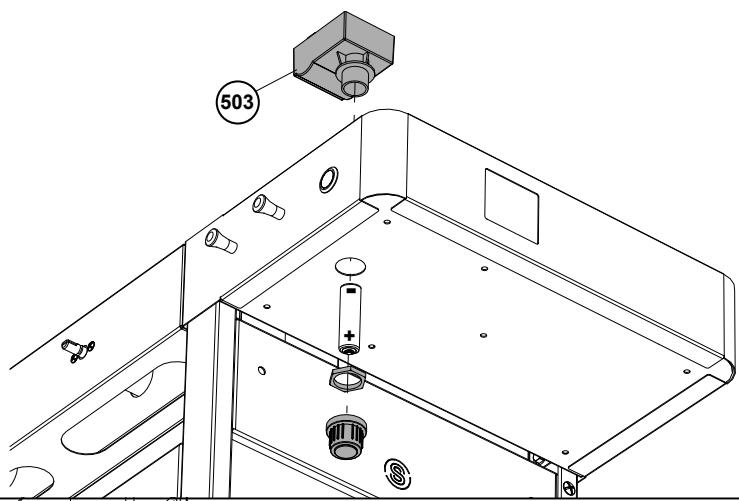

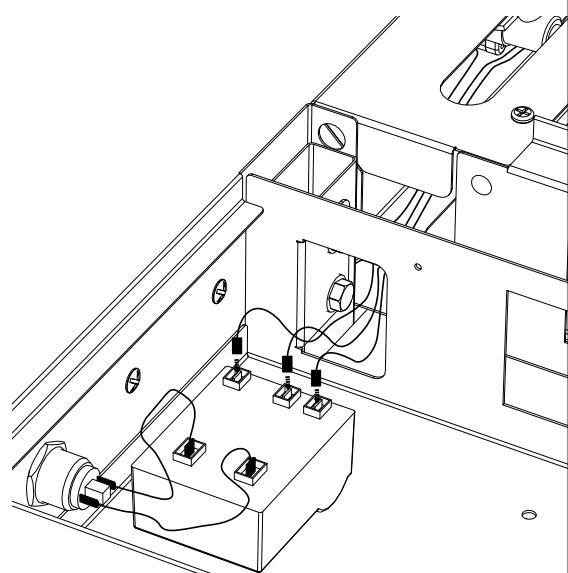

le piezzo electrique fonctionne avec une pile LR06-AA non fournie
Pile LR6 - AA Non fournie
0 3.5 x 9.5
0 6 x 12
06x10
U V
Clé à tenir fixement pendant le serrage, ne pas bouger.
Clé pour le serrage.
Couvercle de protection uniquement.
| TOM 316237i | Régle | Puisance : 6.45 kW Débit Nominal:Butane(G30)- 469 g/h Débit Nominal:Propane(G31)- 461 g/h |
| Fabriqué par SOMAGIC | Injecteur repère:71 | |
| A n'utiliser qu'à l'extérieur des locaux. ATTENTION : des parties accessibles peuvent être très chaudes. Eloigner les jeunes enfants. | ||
| Consulter la notice avant l'utilisation. | ||
3 - Branchement gaz
Utilisez exclusivement un détendeur homologué par les autorités du pays.
ATTENTION : vous pouvez trouver dans le commerce des détendeurs qui ne donnent pas la pression préconisée. (Tableau ci-dessous).
Le barbecue est livré sans l'about, ni joint.
Branchez le tuyau d'alimentation du gaz conforme à la norme en vigueur dans le pays de commercialisation, équipé de dispositifs de serrage ou autres normes dans les autres pays destinataires, sur l'about du robinet.
Cet about muni de son joint est à acheter en magasin.
Vous aurez préalablement humidifié l'about avec un peu d'eau savonneuse et vérifié que la date de péremption du tuyau d'alimentation n'est pas dépassée.
La longueur du tuyau doit être adaptée à votre utilisation sans jamais dépasser les 1,5 mètres réglementaires.
Vous sous-poucez trouver dans le commerce des tuyaux de raccordement à visser conformes à la norme en vigueur dans le pays de commercialisation.
Le filetage est un filetage normalisé G 1/2, vissez le tuyau de raccordement sur votre entrée de robinetterie (501) en vous assurant de la présence du joint d'étanchéité sur le tuyau de raccordement, dans ce cas, l'essai d'étanchéité décrit en (4) est aussi à effectuer.
Vérifiez que la date de péremption du tuyau d'alimentation n'est pas dépassée.
La longueur du tuyau doit être adaptée à votre utilisation sans jamais dépasser les 1,5 mètres réglementaires.
Toute modification de l'appareil peut se révéler dangereuse. Ne pas modifier l'appareil.
Les parties protégées par le fabricant ou son mandataire ne doivent pas être manipulées par l'utilisateur.
Attention: ne jamais utiliser le barbecue sans détendeur.
Lors du fonctionnement du barbecue, si la bouteille fait plus de 6kg, éloignez-la au maximum de la source de chaleur, en la posant à côté du barbecue.
Utilisez des bouteilles de gaz de capacité 6kg ou 13kg maxi (voir schéma) distribuées sur le marché français d'une hauteur maxi avec détendeur 570mm et d'une largeur maxi avec détendeur 310mm.
En cas d'odeur caractéristique du gaz, fermez le robinet du récipient de gaz et procédez à l'essai d'étanchéité.
| BE,CH,CY,ES,FR,GB,GR,IE,IT, LU,MT,PT | Butane (G30) 28-30 mbar | I3+ |
| Propane (G31) 37 mbar | ||
| BG,CZ,CY,DK,EE,FI,HR,HU,IS,LT, LV,MT,NO,NL,SE,SI,SK,RO,TR | Butane (G30) 30 mbar | I3B/P |
| Propane (G31) 30 mbar | ||
| PL | Propane (G31) 37 mbar | I3P |
4 - Essai d'étanchéité
Opérer à l'extérieur des locaux en éloignant tous les matériaux inflammables, ne pas fumer.
S'assurer que le(s) bouton(s) de réglage sont fermés en position ●.
Si vous utilisez un tuyau couple, emmancher le sur l'embout du détendeur et sur celui du barbecue.
Si vous utilisez un tuyau à raccord visse, visser le sur le détendeur et directement sur la pièce (501)
Vérifier que le tuyau n'est pas soumis à des efforts de torsion
Visser le détendeur sur la bouteille de gaz.
Pour le contrôle, prenez de l'eau mélangée à du produit vaisselle.
Mettez ce liquide à chaque endroit où le tuyau est raccordé et ouvrir le robinet de la bouteille de gaz.
S'il se produit des bulles, c'est qu'il y a une fuite de gaz :
Si vous utilisez un tuyau couple :
Vérifier la présence et le bon état du joint du détendeur et du joint (506).
Vérifier avoir bien serré le détendeur sur la bouteille et l'about sur la pièce (501).
Vérifier que vous avez bien emmanché le tuyau sur le détendeur et sur l'about (505).
Si vous utilisez un tuyau à raccord visse :
Vérifier la présence et le bon état du joint du détendeur et de votre tuyau à raccord visse.
Vérifier avoir bien serré le détendeur sur la bouteille.
Vérifier que vous avez bien serré les raccords du tuyau sur le détendeur et sur la pièce (501).
En cas d'odeur caractéristique du gaz, fermer le robinet du récipient de gaz et procéder à nouveau à l'essai d'étanchéité.
Si la fuite ne provient ni du raccordement au détendeur ni du raccordement au robinet, la pièce qui fuit est défectueuse, procéder à son remplacement.
Ne jamais utiliser une flamme pour détecter une fuite de gaz.
5 - Avant la mise en marche
Assurez-vous que :
Cet appareil doit être éloigné des matériaux inflammables durant l'utilisation.
Il n'y a pas de fuite.
Les arrivées d'air du ou des brûleurs ne sont pas obstruées.
Les ouvertures de ventilation ne sont pas obstruées.
En effet, de la poussière, du dépôt et même des toiles d'araignées peuvent obstruer les orifices d'alvéolation mais aussi les tubulures qui vont du corps du brûleur aux injecteurs.
Ce phénomène est très dangereux car le débit de gaz et d'air n'est plus suffisant, voire même complètement stoppé, avec le risque que le gaz s'enflamme au mauvais endroit.
Que le tuyau n'est pas en contact avec des pièces pouvant devenir chaudes et qu'il ne soit ni craquelé, ni fissuré.
Ne pas utiliser votre barbecue dans des locaux fermés.
6 - Allumage des brûleurs
S'assurer que TOUS les robinets sont fermés (position •).
Ouvrir le robinet de la bouteille de gaz.
Si vous Barbecue possède 1 brûleur :
Ouvrir le bouton sur plein débit et appuyer sur le pièzo.
Si vous Barbecue possède 2 Brûleurs :
Ouvrir l'un des deux boutons sur plein débit et appuyer sur le piezzo.
Si vous Barbecue possède 3 Brûleurs :
Pour allumer le brûleur de gauche, ouvrir le bouton de gauche sur plein débit et appuyer sur le piezzo de gauche.
Pour allumer le brûleur central, ouvrir le bouton central sur plein débit et appuyer sur le piezzo central.
Pour allumer le brûleur de droite, ouvrir le bouton de droite sur plein débit et appuyer sur le piezzo de droite.
Appuyer sur le piezzo pour broker nallumage du brûleur, si lallumage ne se fait pas, appuyer de nouveau 2 ou 3 fois sur le piezzo.
Dans tous les cas de figure, assurez-vous que le ou les brûleurs fonctionnent en regardant à l'intérieur de la cuve.
Si vous possédez un barbecue équipé d'une plancha, redoublez de vigilance pendant cette phase d'allumage.
Ne laisser pas le gaz s'accumuler sous la plancha, cela pourrait être dangereux. Ne jamais laisser débiter le gaz sans que le ou les brûleurs soient allumés.
Si l'allumage ne se fait toujours pas, attendre 5 minutes avant de recommencer l'opération.
Au démarrage, ne jamais allumer TOUS les brûleurs en même temps.
Pour éteindre les brûleurs, ramener TOUS les boutons en position
Toute modification de l'appareil peut se révéler dangereuse et est proscrite.
En aucun cas les robinets et les injecteurs ne doivent être démontés par des personnes non habilitées par le fabricant.
Ne jamais utiliser la bouteille de gaz en position couchée.

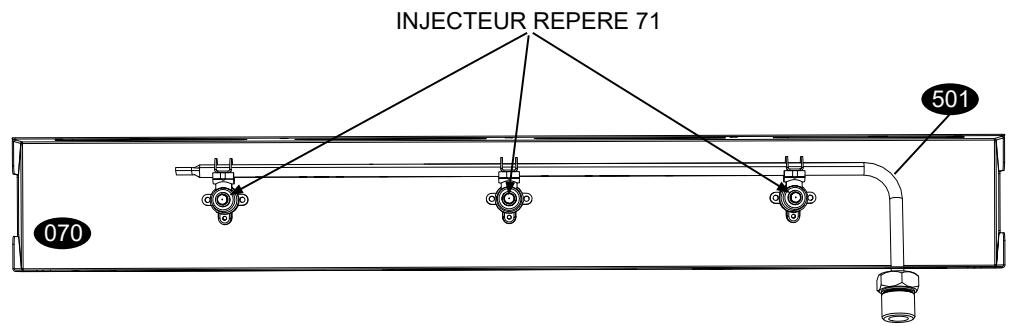

Les injecteurs sont marqués repère 71. (étape A dans 2 instructions de montage).
Le débit d'air nécessaire à une bonne combustion doit être d'au moins 22 m³/heure.
La pièce (253) est un dispositif interallumage. Si un robinet est ouvert, lorsque vous allumez l'autre, pour votre sécurité le premier s'allume automatiquement.
7 - Allumage manuel
En cas de non fonctionnement du piezzo, un allumage manuel est possible.
Pour ce faire, allumer une allumette et présenter celle-ci vers le brûleur à travers un orifice de la cuve.
Ouvrir le bouton de commande correspondant au brûleur que vous pouvez allumer.
Le brûleur s'enflamme, retirez l'allumette pour éviter les risques de brûlures. (Prendre de préférence des allumettes longues, style cheminée).
8 - Utilisation et fonctionnement du grill
Recommandation : ce barbecue, comme tous les appareils à gaz, demande un minimum de précautions.
Ne jamais allumer l'appareil lorsqu'il y a un fort vent, ne jamais placer l'appareil dans un courant d'air.
Pour éviter les courants d'air, placer l'appareil à l'abri d'un mur ou d'une cloison pour éviter les retours de flamme.
Attention, certains organes de l'appareil peuvent être chauds, il est recommandé de porter des gants de protection.
Utiliser notre barbecue sur un plan bien horizontal.
Avant toutes cuissons, préchauffer l'appareil libre pendant 10 minutes.
Lors de la première utilisation, préchauffer 20 minutes bouton ouvert en position plein débit.
Cette opération stabilisera la peinture et dégagera une odeur au premier allumage seulement.
Ne jamais utiliser de charbon de bois, ni de pierre de lave.
Si lors de la cuisson le ou les brûleurs s'éteignent, mettre le ou les boutons en position •.
Lors du changement du récipient de gaz, assurez-vous que vous êtes éloigné de toute source d'inflammation, refaire l'essai d'étanchéité.
Pendant le fonctionnement, vérifier que le ou les brûleurs ne soient pas éteints.
Ne jamais laisser le grill sans surveillance pendant qu'il fonctionne.
Utiliser des gants protecteurs et/ou des ustensiles à long manche pour la cuisson ou la manipulation des éléments particulièrement chauds.
Des flammes accidentelles peuvent surgir pendant l'utilisation du grill.
Une accumulation de graisse ou de jus de viande peut s'enflammer et provoquer une température excessive à l'intérieur de la cuve.
Remettez le ou les boutons des brûleurs en position minimum le temps que les flammes disparaissent.
Pour éviter ce désagrement:
Supprimer le gras des aliments avant cuisson.
Si vous Barbecue possède un couvercle plat : Ce couvercle sert UNIQUÉMENT de protection.
Dans le cas d'un couvercle plat, celui-ci ne doit en aucun cas être fermé lorsque le barbecue fonctionne (brûleurs allumés).
Fermer le robinet du récipient de gaz après usage.
Ne pas déplacer l'appareil pendant l'utilisation.
9 - Nettoyage et entretien
Attendre que l'appareil soit froid avant toute opération de nettoyage pour éviter tout risque de brûlures.
Assurez-vous que le robinet du récipient de gaz est fermé.
Videz et nettoyez impérativement, suivant votre modèle de Barbecue, le tiroir (080) ET/OU le récolteGRAISSE (081).
Pensez à remettre le récolteGRAISSE ET/OU le tiroir propre en place avant une prochaine utilisation.
Astuce de nettoyage :
Nettoyage de la plancha : Lorsque la plancha est encore tiède, prenez une spatule et grattez le dessus de la plancha et faites tomber les déchets dans le récoltegraisse.
Nettoyez le dessus des brûleurs, les parois de la cuve, la grille ET/OU la plancha à l'aide d'une éponge humide (eau plus produit vaisselle).
N'utilisez pas de produit abrasif.
Tous les 10 allumages :
Enlevez les poussières et les carbonisations à l'intérieur des pièzzos et nettoyez ceux-ci pour que leur fonctionnement soit toujours constant.
Tous les 2 mois :
Le ou les brûleurs doivent être démontés, nettoyés et contrôlés.
Les orifices de passage d'air, de gaz et les trous des brûleurs peuvent être obstrués par des nids d'insectes, des toiles d'araignées ou de la saleté.
Ces problèmes peuvent provoquer une diminution de la chaleur ou une inflammation dangereuse du gaz hors du ou des brûleurs.
Remonter ensuite le ou les brûleurs et laisser sécher avant réutilisation.
L'entretien du ou des brûleurs permet un bon fonctionnement et diminue leur oxydation.
Remplacez le ou les brûleurs si leur fonctionnement est incorrect (brûleur perché...).
10 - Transport et rangement
Ne pas déplacer l'appareil lors de son fonctionnement.
Attendez que le barbecue soit bien froid avant de le transporter.
Lorsque vous n'utilisez pas votre barbecue, assurez-vous que le récipient de gaz est bien fermé.
Pour la période d'hiver, nettoyez la plaque de cuisson, le brûleur, le récolteur graissé et l'intérieur de la cuve.
Ne stockez pas le barbecue avec sa bouteille, stockez la bouteille dans un endroit bien aéré.
Lorsque vous n'utilisez pas votre barbecue pendant une longue période, stockez votre produit dans un endroit où ce dernier ne risque pas d'être endommagé par des chocs extérieurs et si possible à l'abri de l'humidité.
11 - Pièces de rechange
Gardez cette notice car pour toute demande de pièces détachées, il faudra rappeler la référence marquée en bas de chaque page ainsi que le numéro de la pièce perdue ou défectueuse.
Pour demander les pièces de rechange, celles-ci peuvent être vendues en vous adressant au magasin ou à notre service après-vente au numéro suivant :
00.33(0)3.85.32.27.50.
