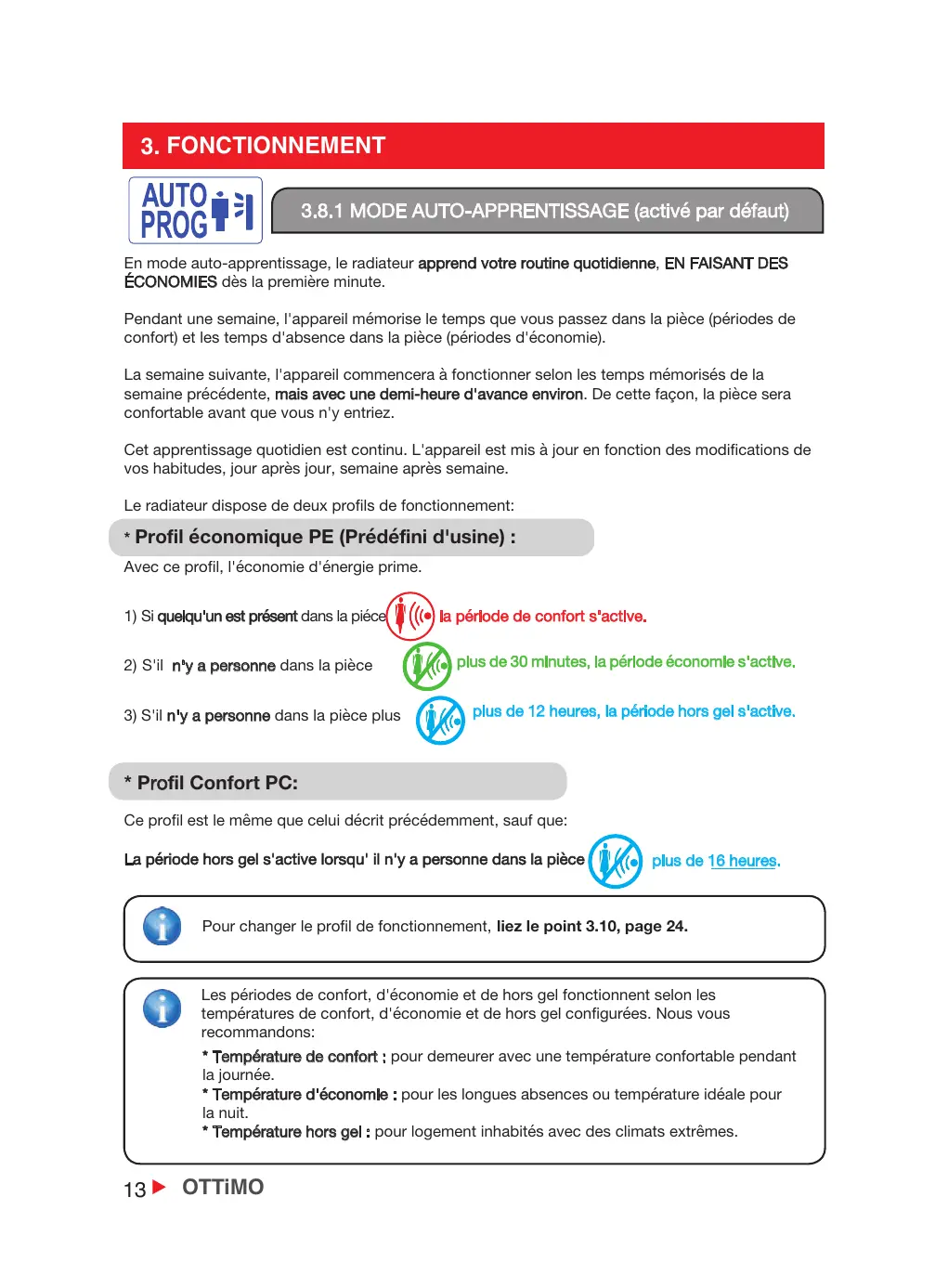

Notice HAVERLAND OTTIMO - page 13
Intitulé Description
Type de produit Radiateur électrique à inertie
Caractéristiques techniques principales Émetteur à fluide caloporteur, thermostat électronique, programmation hebdomadaire
Alimentation électrique 230 V - 50 Hz
Dimensions approximatives Largeur : 100 cm, Hauteur : 50 cm, Profondeur : 10 cm
Poids 25 kg
Compatibilités Compatible avec les systèmes de domotique
Type de batterie Non applicable
Tension 230 V
Puissance 2000 W
Fonctions principales Chauffage, programmation, régulation de température
Entretien et nettoyage Nettoyage avec un chiffon humide, pas de produits abrasifs
Pièces détachées et réparabilité Disponibilité de pièces de rechange sur demande
Sécurité Protection contre la surchauffe, arrêt automatique en cas de défaillance
Informations générales utiles Installation murale recommandée, garantie de 2 ans

FOIRE AUX QUESTIONS - OTTIMO HAVERLAND

Comment régler la température sur le HAVERLAND OTTIMO ?
Pour régler la température, utilisez le bouton de commande situé sur le panneau avant de l'appareil. Tournez le bouton pour augmenter ou diminuer la température souhaitée.
Pourquoi mon HAVERLAND OTTIMO ne chauffe-t-il pas ?
Vérifiez si l'appareil est correctement branché et si le thermostat est réglé à une température supérieure à la température ambiante. Assurez-vous également que le mode de fonctionnement est activé.
Puis-je programmer le HAVERLAND OTTIMO pour qu'il s'allume et s'éteigne automatiquement ?
Oui, le HAVERLAND OTTIMO dispose d'une fonction de programmation. Consultez le manuel d'utilisation pour des instructions détaillées sur la configuration des horaires de fonctionnement.
Comment nettoyer mon HAVERLAND OTTIMO ?
Débranchez l'appareil avant le nettoyage. Essuyez la surface extérieure avec un chiffon doux et humide. Ne pas utiliser de produits abrasifs ou de solvants.
Mon HAVERLAND OTTIMO fait un bruit étrange, que dois-je faire ?
Si vous entendez un bruit inhabituel, vérifiez que l'appareil est installé sur une surface stable et plate. Si le bruit persiste, contactez le service après-vente.
Quelle est la puissance électrique du HAVERLAND OTTIMO ?
La puissance électrique de l'HAVERLAND OTTIMO varie selon le modèle. Vérifiez l'étiquette de l'appareil ou le manuel d'utilisation pour connaître la puissance spécifique.
Est-ce que le HAVERLAND OTTIMO est économe en énergie ?
Oui, le HAVERLAND OTTIMO est conçu pour être économe en énergie. Il est classé avec une bonne efficacité énergétique, mais l'efficacité dépend aussi de l'utilisation correcte de l'appareil.
Que faire si l'affichage de mon HAVERLAND OTTIMO est noir ?
Si l'affichage est noir, vérifiez que l'appareil est bien alimenté. Si le problème persiste, il peut être nécessaire de réinitialiser l'appareil ou de contacter le support technique.
Le HAVERLAND OTTIMO est-il compatible avec un thermostat externe ?
Oui, le HAVERLAND OTTIMO peut être utilisé avec un thermostat externe. Consultez le manuel d'utilisation pour les instructions de connexion.

Questions des utilisateurs sur OTTIMO HAVERLAND

1 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Pourquoi mon radiateur électrique HAVERLAND OTTIMO s'allume mais ne chauffe pas ?
FAQ fréquente - 30/01/2026
Réponse Notice-Facile

Si votre radiateur électrique HAVERLAND OTTIMO s'allume mais ne produit pas de chaleur, plusieurs causes peuvent expliquer ce dysfonctionnement. Voici les points à vérifier pour tenter de résoudre ce problème :

1. Vérification du thermostat

Assurez-vous que le thermostat est réglé à une température supérieure à celle de la pièce. Un réglage trop bas empêche le radiateur de chauffer.

2. Contrôle du mode de fonctionnement

Certains modèles disposent de modes comme "éco" ou "confort" qui influencent la puissance de chauffe. Vérifiez que le radiateur n'est pas en mode économique limitant la chaleur.

3. Réglages de puissance

Si votre radiateur propose plusieurs niveaux de puissance, essayez de les ajuster pour augmenter la chaleur produite.

4. Vérification des grilles d'aération

Assurez-vous que les grilles ne sont pas obstruées par de la poussière ou des objets, ce qui pourrait empêcher la circulation d'air chaud.

5. Contrôle de l'alimentation électrique

Vérifiez que le radiateur est correctement branché et que la prise fonctionne en testant avec un autre appareil.

6. Dispositifs de sécurité

Certains radiateurs sont équipés d'une protection contre la surchauffe qui peut couper la chauffe temporairement. Attendez quelques minutes et rallumez l'appareil.

Si après ces vérifications le radiateur ne chauffe toujours pas, il peut s'agir d'un problème technique nécessitant une intervention professionnelle.

Répondre (soyez le premier)

Téléchargez la notice de votre Radiateur électrique au format PDF gratuitement ! Retrouvez votre notice OTTIMO - HAVERLAND et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OTTIMO de la marque HAVERLAND.

MODE D'EMPLOI OTTIMO HAVERLAND

Manuel d'installation et utilisation

OTTiMo

HAVERLAND OTTIMO - OTTiMo - 1
HAVERLAND APP

HAVERLAND OTTIMO - OTTiMo - 2
ANDROO APP ON Google play

fonctionne avec I'Assistant Google

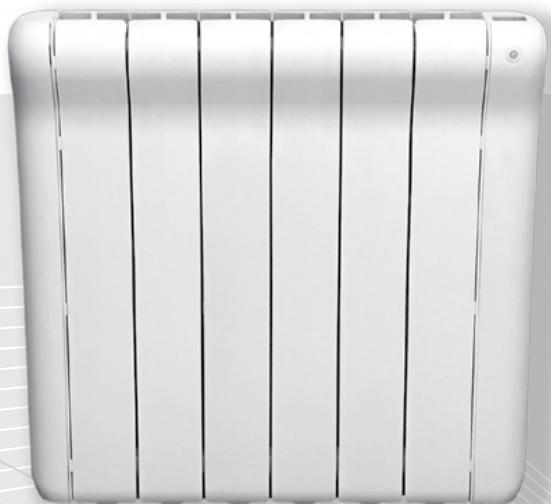

HAVERLAND OTTIMO - OTTiMo - 3

HAVERLAND OTTIMO - OTTiMo - 4

  • Veuillez dire les instructions explicatives.
  • Ne jamais tirer su le cable électrique.
  • Ne pas laisser le cable de connexion en contact avec l'appareil lorsque celui-ci est allumé.
  • La garantie de l'appareil ne tiendra pas compte des dommages causés par la non lecture de ces instructions.

HAVERLAND OTTIMO - OTTiMo - 5

HAVERLAND OTTIMO - OTTiMo - 6

DANGER: NE PAS COUVRIR L'APPAREIL. NE PAS L'UTILISER POUR SECHER LE LINGE. Le couvrir occasionnerait un danger, car il pourrait se produit une surchauffe.

HAVERLAND OTTIMO - OTTiMo - 7

  • DANGER: Si le cable d'alimentation s'abîme il faudra le faire remplaçer par un Service Technique Autorisé afin d'éviter un risque quelconque.
  • L'installation doit être effectuee selon les instructions du fabricant et conformement a la legislation electrique en vigueur.
    L'appareil ne doit pas etre place en dessous ou devant une prise de courant.
  • Pendant son fonctionnement, il faudra prendre la précaution de maintainir éloigné l'appareil des matériaux combustibles tels que rideaux, moquettes, meubles, etc.
  • L'installation doit être effectuee selon la legislation electrique en vigueur.
  • Le radiateur doit être installé de telle manière que le cable électrique d'alimentation soit parfaitement accessible.

HAVERLAND OTTIMO - OTTiMo - 8

  • Ce radiateur est un apparéil qui doit être fixé au mur. Ce radiateur ne doit pas être encastré. Respectez toujours les distances de sécurité.
  • Pour éviter que les enfants ne puissent modifier la programmation du radiateur, celui-ci dispose d'un blocage.
  • Cet apparéil n'est pas conscience pour être utilisé par des personnes (y compris les enfants) ayant des capacities physiques, sensorielles ou mentalles réduites, avec peu d'expérience ou de connaissance, à moins qu'elle ne soient sous la supervision d'une personne responsable de leur sécurité, avec les instructions d'usage de l' apparéil. Les enfants doivent être supervisés pour s'assurer qu'ils ne jouent pas avec l' apparéil.
  • Les enfants âgés de moins de 3 ans doivent se maintainir hors de portée de l'appareil, à moins qu'ils ne soient continulement superviseés.
  • Les enfants de 3 ans à 8 ans peuvent allumer / éteindre l'appareil, seulement si celui-ci a été placé ou installé dans sa position de fonctionnement normal prévue, et s'ils sont supervises ou s'ils ont reçu des instructions relatives à l'utilisation de l'appareil de façon sure. Les enfants doivent connaître les risques que renferme l'appareil.

1. AVERTISSEMENTS GÉNÉRAUX

  • Les enfants de 3 ans à 8 ans ne doivent pas brancher, ni régler, ni nettoyer l'appareil ni réaliser des opérations de maintenance.
  • Cet apparéil peut être utilisé par les enfants à partir de 8 ans et les personnes avec capacités physiques, sensorières ou mentales réduites avec peu d'expérience et de connaissance, si elles ont reçu la supervision ou la formation convenable en ce qui concerne l'utilisation de l' apparéil de façon sure et qu'elles comprendnent les dangers qu'il implique. Le nettoyage et la maintenance à réaliser par l'usager ne doit pas être effectuels par des enfants. Les enfants ne doivent pas jouer avec l' apparéil.

HAVERLAND OTTIMO - AVERTISSEMENTS GÉNÉRAUX - 1

  • PRECAUTION : Certaines parties de ce produit peuvent doivent开发商 très chaudes et provoquer des brûlures.

  • Avant chaque saisson hivernale, ou si l'appareil a ete debranché pendant plusieurs jours, nettoyez l'appareil avant de le connecter (suivez les etapes "section Maintenance", page 63, point 4). Avec ledit nettoyage, vous eviterez de faire bruler la poussiere accumulée et autres restes.

  • Il est normal que, lors du premier démarriage, l'appareil puisse dégager une odeur. Faites fonctionner votre radiateur dans un lieu ventilé pendant 2 ou 3 heures.

  • Il faudra y accorder une attention particulière lorsque des enfants et/ou des personnes vulnérables seront prênts.

  • Évitez de toucher les parties externes du radiateur pendant son fonctionnement.
  • Le radiateur NE peut pas fonctionner avec des centrales externes de programmation ou tout autre dispositif de contrôle extérieur.

HAVERLAND OTTIMO - AVERTISSEMENTS GÉNÉRAUX - 2

  • PRECAUTION: Pour éviter tout danger d'asphyxie, gardez ce sac en plastique hors de portée des bébés et des enfants.
  • L'effet de la convection, conjointement avec d'autres facteurs environnementaux, peuvent provoquer une décoloration dans les surfaces métalliques et plastiques.
  • Les contrastes de température peuvent générer "des craquements" ou des bruits dans l'appareil. Ceci n'est pas une défaillance du radiateur.
  • Au moment de jeter les radiateurs, il faudra tener compte des exigences requises par la législation pour le traitement et recyclage des résidus.

2. INSTRUCTIONS D'INSTALLATION

HAVERLAND OTTIMO - INSTRUCTIONS D'INSTALLATION - 1

IMPORTANT

  • Il est indispensable de FIXER FERMEMENT le radiateur À UN MUR SOLIDE ET NIVELE.

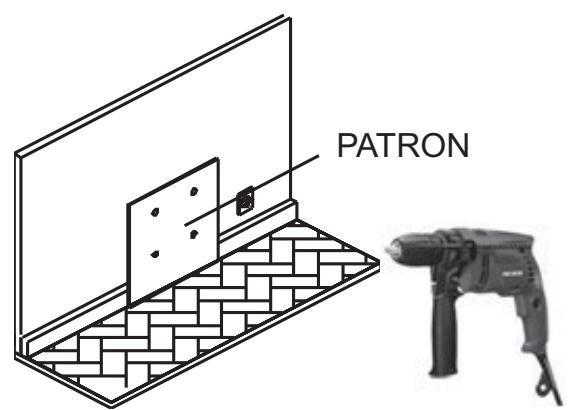

  • Prenez de l'intérieur de la boîte d'emballage le patron qui indique la position exacte.

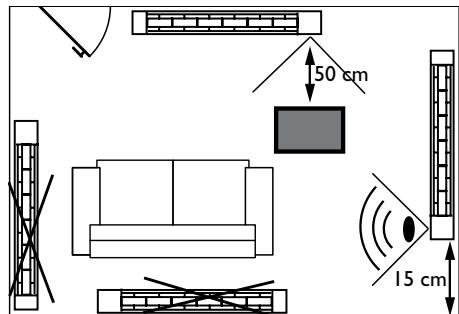

  • Pour éviter des problèmes, une distance minimum de 15 cm est nécessaire entre le radiateur et tout autres matériaux.

HAVERLAND OTTIMO - IMPORTANT - 1

HAVERLAND OTTIMO - IMPORTANT - 2

IMPORTANT: RADIATEUR LOurd. En cas de mauvaise manipulation, I'appareil peut s'endommager. Si nécessaire, demandez de I'aide pour I'insteller.

HAVERLAND OTTIMO - IMPORTANT - 3

  • Tenez compte du lieu d'emplacement du radiateur, de telle sorte qu'il puisse détector la plus grande zone possible de la pierce.
  • Le détector de présence ne détecte pas de mouvement si la distance du radiateur est supérieure à 5 m.
  • Tenez compte du détecteur de présence car il détecte les mouvements d'animaux de compagne.
  • NE PLACEZ PAS D'OBJETS DEVANT NI PRÉS DU DETECTEUR DE PRESENCE.

HAVERLAND OTTIMO - IMPORTANT - 4

HAVERLAND OTTIMO - IMPORTANT - 5

2. INSTRUCTIONS D'INSTALLATION

HAVERLAND OTTIMO - INSTRUCTIONS D'INSTALLATION - 1
1
(2)

Visser complètement sans appuyer (M. 6 x 40 mm)

HAVERLAND OTTIMO - INSTRUCTIONS D'INSTALLATION - 2

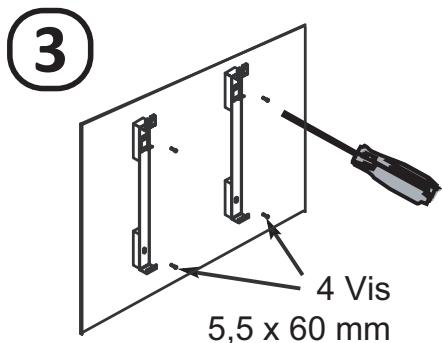

HAVERLAND OTTIMO - INSTRUCTIONS D'INSTALLATION - 3
(4)

Soutenir le radiateur

HAVERLAND OTTIMO - INSTRUCTIONS D'INSTALLATION - 4

HAVERLAND OTTIMO - INSTRUCTIONS D'INSTALLATION - 5
(5)

  1. Déplacé
  2. Laisser tomber doucemer
  3. Soutenir

2. INSTRUCTIONS D'INSTALLATION

HAVERLAND OTTIMO - INSTRUCTIONS D'INSTALLATION - 1

HAVERLAND OTTIMO - INSTRUCTIONS D'INSTALLATION - 2

IMPORTANT:

Visser

completement pour

ajuster le

radiateur

HAVERLAND OTTIMO - IMPORTANT: - 1

7

L'interrupteur ON / OFF, situé dans la partie postérieure droite de l'appareil.

HAVERLAND OTTIMO - 7 - 1

8

HAVERLAND OTTIMO - 8 - 1

Assurez-vous que

le radiateur soit

bien fixé au mur

pour éviter des

risques futurs.

HAVERLAND OTTIMO - 8 - 2
INFORMATION

HAVERLAND OTTIMO - 8 - 3

(W)"Å" (mm)"B" (mm)"C" (mm)
1000420246319
1500420246563
2000420246638

3. FONCTIONNEMENT

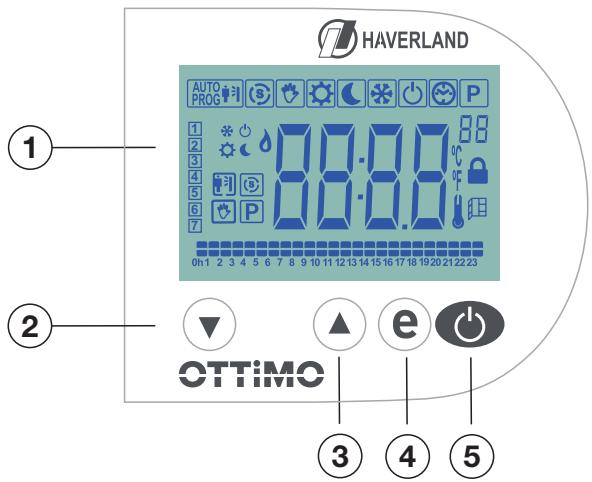

3.1 PANNEAU DE COMMANDE

HAVERLAND OTTIMO - PANNEAU DE COMMANDE - 1

1.Ecran
2.Touche diminution
3.Touche augmentation

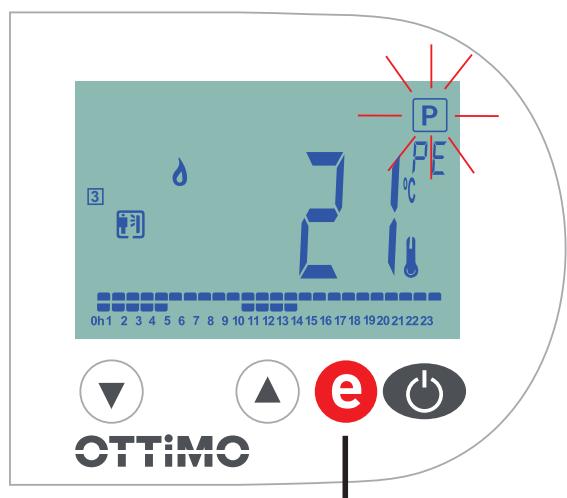

4.Touche programmation
5.Touche standby

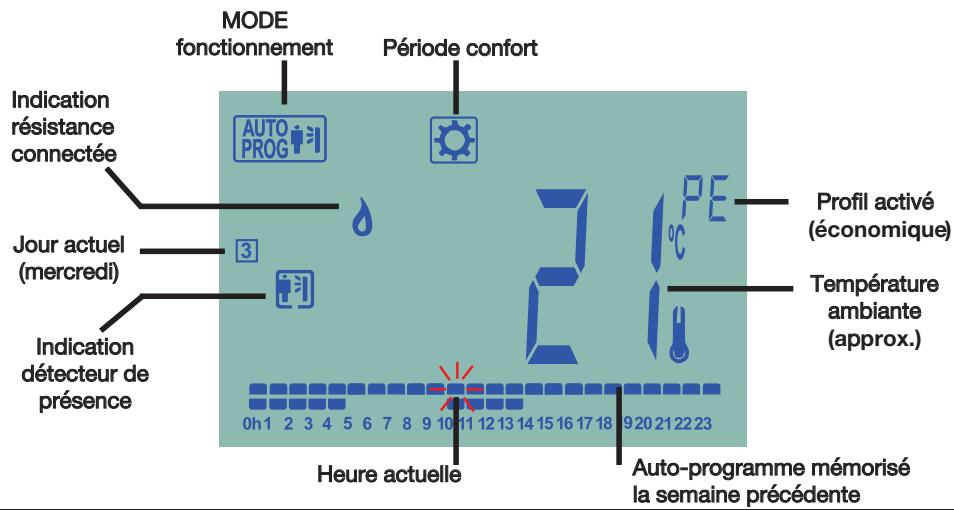

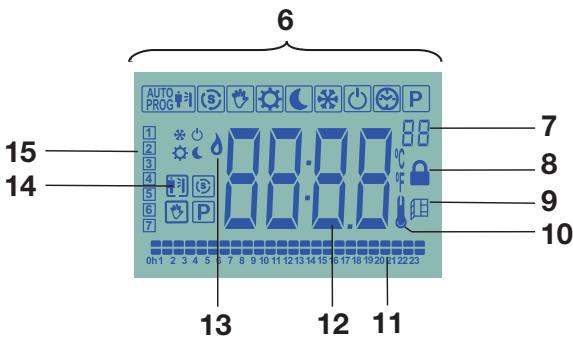

3.2 ÉCRAN LCD

HAVERLAND OTTIMO - ÉCRAN LCD - 1

  1. Menu mode fonctionnement
  2. Profil de fonctionnement

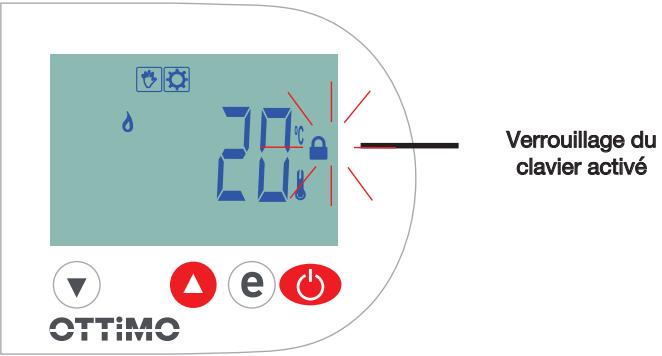

  3. Indicateur fonction de verrouillage
  4. Indicateur fonction fenêtres ouvertes
  5. Indicateur de température ambiente

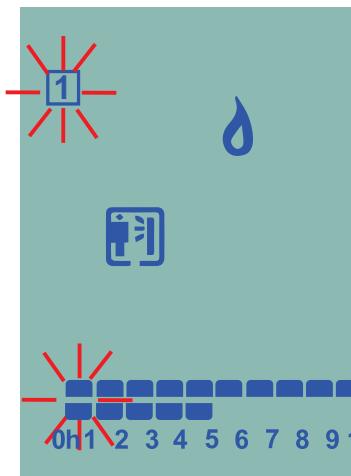

  6. Vue graphique du programme du jour actuel
  7. Zone l'écran pour l'heure, la température et les paramètres
  8. Indicateur « en fonctionnement »
  9. Indicateur détecteur de présence
  10. Jour de la semaine

3. FONCTIONNEMENT

3.3 RADIATEUR AUTO-PROGRAMMABLE « WIRELESS »

  • Les radiateurs OTTiMo Haverland sont une nouvelle gamme de radiateurs qui incorporent le nouveau thermostat AUTO-PROGRAMMABLE intelligent i2Control.
  • Voiture radiateur est prét à apprendre ses routines quotidiennes et à commencer à fonctionner SANS QU'IL SOIT NÉCESSAIRE DE CONFIGURER QUOI QUE CE SOIT.
  • Selon votre présence dans la salle, le radiateur apprend un modele pour chaque jour de la semaine,SEAINE aPRESSEMINE.
  • Le radiateur NE CESSE JAMAIS D' "APPRENDRE". Son apprentissage est continu. Si vous changez vos habitues de lever, coucher, etc., l'appareil se reprogramme seul pour s'adapter à vos nouvelles habitudes.
  • Si, au contraire, vous voulez réaliser un programme à votre convenance, votre radiateur dispose d'un mode de programmation configurable. Vous pouze réaliser un programme hebdomadaire, en configurant heures par heures, quatre modes de fonctionnement possibles, comforts, economie, hors gel ou standby.
  • Avec un module de communications "wireless" (en option) conjointement avec notre standard téléphonique « smartbox » de Haverland (en option), vous pouvez contrôler toutes les fonctions de votre radiateur depuis votre smartphone, votre tablette ou votre ordinateur (PC / Mac) partout dans le monde en temps réel.

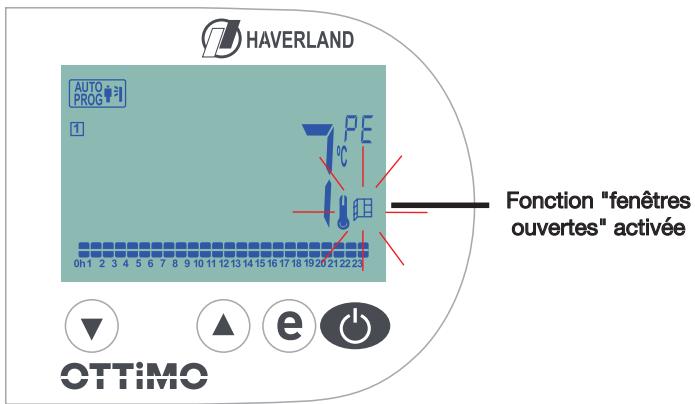

  • Il est également équipé d'une fonction de détction de fenêtres ouvertes. Si vous laissiez la fenêtre ouverte, l'appareil passe en mode consommation minimale (hors gel) afin d'éviter le gaspillage d'énergie. Lorsque vous fermez la fenêtre, le radiateur returnera automatiquement à son état précedent.

3.4 MODES DE FONCTIONNEMENT

Votre radiateur dispose de différents modes de fonctionnement:

PictogrammeDenominationQuand utiliser ce mode?
AUTO- PROGAUTO-APPRENTISSAGELorsque vous souhaitez que le radiateur apprenne votre routine quotidiennée pendant une semaine, puis qu'il la repète la semaine suivante avec environ une demi-heure d'avance.

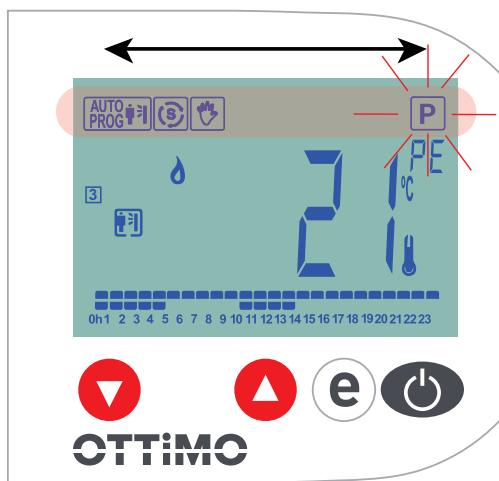

PMODE PROGRAMMATIONLorsque vous souhaitez effectuer une programmation hebdomàtaire configurable à votre moyen, jour par jour, heures par heures.

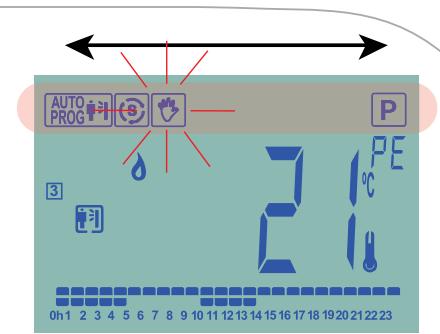

MODE MANUELLorsque vous souhaitez que le radiateur fonctionné en continu à la température de comport ou d'économie que vous poulez, ou de hors gel.

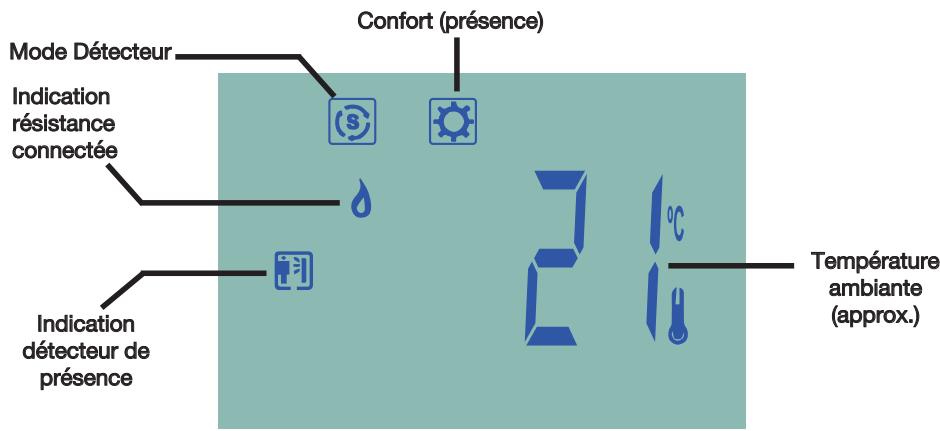

SMODE DÉTECTEURLorsque vous souhaitez que le radiateur soit en mode comport quand une personne est présente dans la pièce et en mode économique quand il n'y a personne plus de 30 minutes. Avec ce mode, le radiateur ne méMorise pas votre routine quotidienne.

3. FONCTIONNEMENT

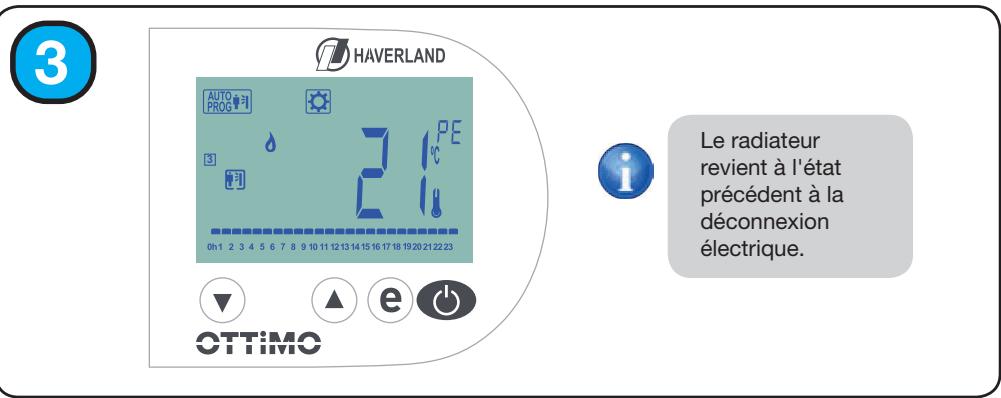

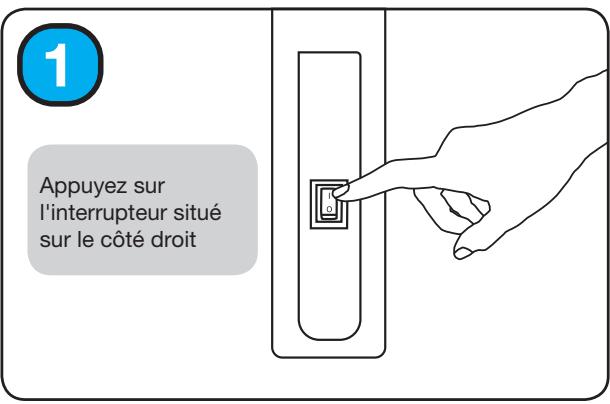

3.5 DEMARRAGE - PREMIÈRE CONNECTION

HAVERLAND OTTIMO - DEMARRAGE - PREMIÈRE CONNECTION - 1

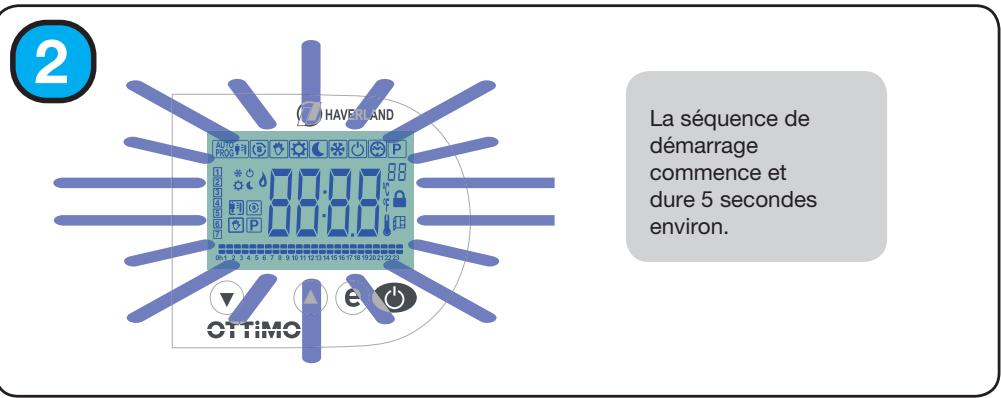

HAVERLAND OTTIMO - DEMARRAGE - PREMIÈRE CONNECTION - 2

HAVERLAND OTTIMO - DEMARRAGE - PREMIÈRE CONNECTION - 3

3. FONCTIONNEMENT

3.6 DECONNECTION / CONNECTION DU RADIATEUR

HAVERLAND OTTIMO - DECONNECTION / CONNECTION DU RADIATEUR - 1

Pour déconnecter le radiateur, appuyez sur la touche

HAVERLAND OTTIMO - DECONNECTION / CONNECTION DU RADIATEUR - 2

HAVERLAND OTTIMO - DECONNECTION / CONNECTION DU RADIATEUR - 3

HAVERLAND OTTIMO - DECONNECTION / CONNECTION DU RADIATEUR - 4
OTTIMO

HAVERLAND OTTIMO - DECONNECTION / CONNECTION DU RADIATEUR - 5

HAVERLAND OTTIMO - DECONNECTION / CONNECTION DU RADIATEUR - 6

Pour connecter le radiateur, réappuyez sur la touche

HAVERLAND OTTIMO - DECONNECTION / CONNECTION DU RADIATEUR - 7

HAVERLAND OTTIMO - DECONNECTION / CONNECTION DU RADIATEUR - 8

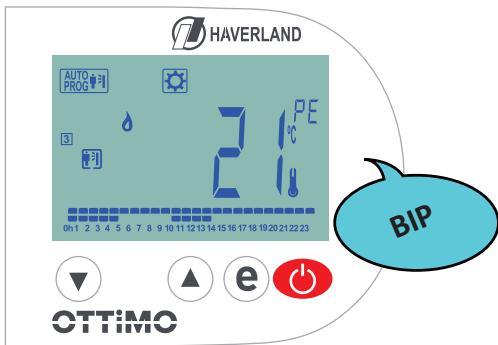

Le radiateur revient à l'etat antérieur avant le standby,

HAVERLAND OTTIMO - DECONNECTION / CONNECTION DU RADIATEUR - 9

3.7 PARAMÉTRES DE SÉRIE

HAVERLAND OTTIMO - PARAMÉTRES DE SÉRIE - 1

Selon le réglage par défaut, le radiateur est prédéfini avec les paramètres suivants:

1) Horloge et jour actualisés.

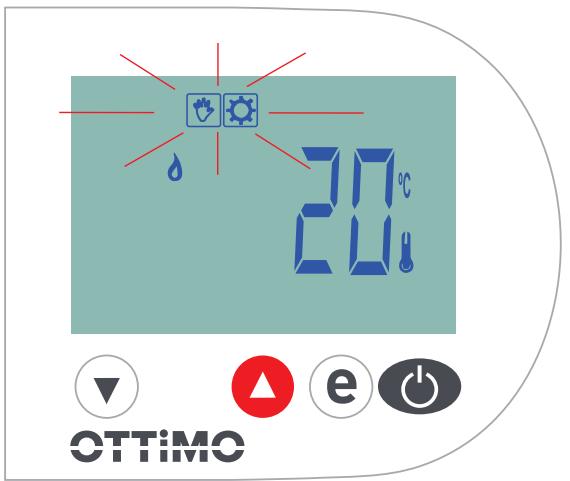

2) Température en période comport = 20^ .
3) Température en période économique = 16^
4) Température en période hors gel = 7 °C
4) Mode de fonctionnement activé = Mode "apprentissage".
5) Profil activé de fonctionnement = Profil économique "PE".

Tous ces paramètres peuvent être modifiés.

3. FONCTIONNEMENT

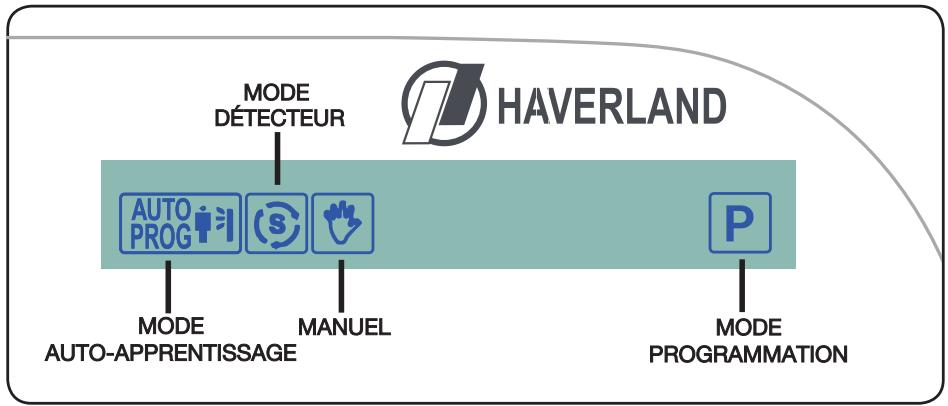

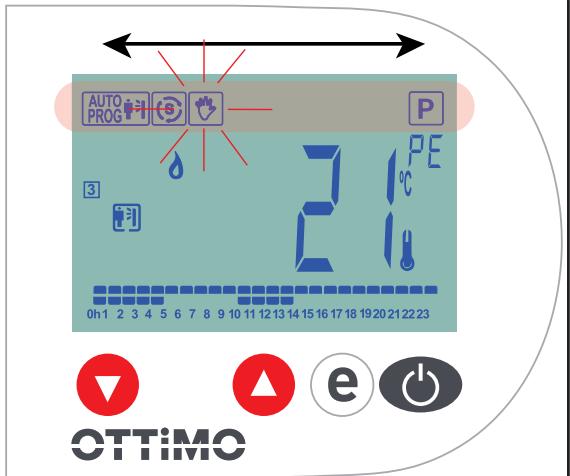

3.8 SELECTION MODES DE FONCTIONNEMENT

Votre radiateur dispose de 4 modes de fonctionnement : auto-apprentissage, programmation, manuel et détecteur de présence (voir point 3.4).

HAVERLAND OTTIMO - SELECTION MODES DE FONCTIONNEMENT - 1

HAVERLAND OTTIMO - SELECTION MODES DE FONCTIONNEMENT - 2

Par défaut, le mode "auto-apprentissage" est activé.

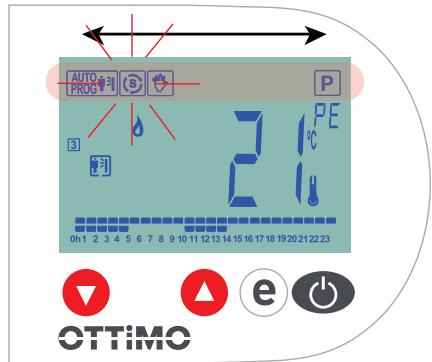

Pour changer le mode de fonctionnement, appuyez simultanément sur les touches et Appuyez sur ces touches simultanément chaque fois que vous pouze changer le mode de fonctionnement.

HAVERLAND OTTIMO - SELECTION MODES DE FONCTIONNEMENT - 3

3. FONCTIONNEMENT

HAVERLAND OTTIMO - FONCTIONNEMENT - 1

3.8.1 MODE AUTO-APPRENTISSAGE (activé par défaut)

En mode auto-apprentissage, le radiateur apprend toute routine quotidienne, EN FAISANT DES ÉCONOMIESès la première minute.

Pendant une semaine, l'appareil mémorise le temps que vous passez dans la piece (périodes de comport) et les temps d'absence dans la piece (périodes d'économie).

La semaine suivante, l'appareil commencerà à fonctionner selon les temps mémorisés de la semaine précédente, mais avec une demi-heure d'avance environ. De cette façon, la pièce sera comfortable avant que vous n'y entriez.

Cet apprentissage quotidien est continu. L'appareil est mis à jour en fonction des modifications de vos habitudes, jour après jour, semaine après semaine.

Le radiateur dispose de deux profils de fonctionnement:

* Profil économique PE (Prédéfini d'usine) :

Avec ce profil, l'économie d'énergie prime.

1) Siquelqu'un est present dans la pièce

HAVERLAND OTTIMO - * Profil économique PE (Prédéfini d'usine) : - 1

la période de comport s'active.

2) S'il n'y a personne dans la piece

HAVERLAND OTTIMO - * Profil économique PE (Prédéfini d'usine) : - 2

plus de 30 minutes, la période économique s'active.

3) S'il n'y a personne dans la piece plus

HAVERLAND OTTIMO - * Profil économique PE (Prédéfini d'usine) : - 3

plus de 12 heures, la période hors gel s'active.

* Profil Confort PC:

Ce profil est le même que celui décrit précédemment, sauf que:

La période hors gel s'active lorsqu' il n'y a personne dans la piece

HAVERLAND OTTIMO - * Profil Confort PC: - 1

plus de 16 heures.

HAVERLAND OTTIMO - * Profil Confort PC: - 2

Pour changer le profil de fonctionnement, liez le point 3.10, page 24.

HAVERLAND OTTIMO - * Profil Confort PC: - 3

Les périodes de comport, d'économie et de hors gel fonctionnement selon les températures de comport, d'économie et de hors gel configurées. Nous vous recommendons:

  • Température de comport : pour demeurer avec une température comfortablependant la journée.
  • Température d'économie : pour les longues absences ou température ideale pour la nuit.
  • Température hors gel : pour logement inhabités avec des climats extrêmes.

3. FONCTIONNEMENT

HAVERLAND OTTIMO - FONCTIONNEMENT - 1

Voussouspouceaffichervoretreythmede vie mémorisechaque jourde la semaine

Remarque: Par défaut, la première semaine, toutes les heures de tous les jours sont en économie.

  • Comment afficher le programme mémorisé en mode auto-apprentissage?

Le programme mémorisé, heures par heures, pour chaque jour de la période, est affiché en bas de l'écran sous forme de barres.

PeriodeConfortÉconomieHors gel
Indicateur2 barres1 barre en haut1 barre en bas
0 11 12 13 14 15 16 17 12 3 4 5

HAVERLAND OTTIMO - FONCTIONNEMENT - 2
Exemple:Vue écran en mode auto-apprentissage:

HAVERLAND OTTIMO - FONCTIONNEMENT - 3

La programmation prédéfinie sera "économie" pour les 24 heures des 7 jours de la période.

HAVERLAND OTTIMO - FONCTIONNEMENT - 4

HAVERLAND OTTIMO - FONCTIONNEMENT - 5

Ce symbole s'affiche lorsque le radiateur est en train de consommer de l'énergie, c'est à dire, en cours de fonctionnement.

3. FONCTIONNEMENT

HAVERLAND OTTIMO - FONCTIONNEMENT - 1

3.8.2 MODE PROGRAMMATION

En mode programmation, vous pouvez effectuer un programme hebdomadaire, jour par jour, heures par heures.

D'heure en heures, vous pouvez configurer période de comport, d'économie, de hors gel ou de "standby". Ces périodes fonctionneront selon les températures configurées de comport, economie, hors gel ou "standby".

HAVERLAND OTTIMO - MODE PROGRAMMATION - 1

En mode programmation, vous pouvez effectuer un programme hebdomadaire, jour par jour, heute:

1) Horloge et jour actualisés.
2) Température en période comport = 20 °C.
3) Température en période économique = 16^
4) Température en période hors gel = 7 °C
4) Mode de fonctionnement activé = Mode "apprentissage".
5) Profil activé de fonctionnement = Profil économique "PE".

Tous ces paramètres peuvent être modifiés.

  • Comment réalisier un programme qui vous convient?:

HAVERLAND OTTIMO - MODE PROGRAMMATION - 2

Choisissez le mode de fonctionnement "programmation" en appuyant simultanément sur les touches et jusqu'à ce que le symbole s'affiche en haut de l'écran.

HAVERLAND OTTIMO - MODE PROGRAMMATION - 3

3. FONCTIONNEMENT

HAVERLAND OTTIMO - FONCTIONNEMENT - 1

Ensuite, appuyez deux fois

sur la touche (e) pour entrer

en mode d'edition du

programme.

HAVERLAND OTTIMO - FONCTIONNEMENT - 2
2 pulsations

HAVERLAND OTTIMO - FONCTIONNEMENT - 3

La séquence d'édition1

commencé le lundi (numéro

1) et à "Oh" (première

colonne de barres

correspondant à l'intervalle

horaire 0 h-1 h clignote)

HAVERLAND OTTIMO - FONCTIONNEMENT - 4

3. FONCTIONNEMENT

4

Appuyez successivement sur

la touche (▼) pour désir :

confort, economie, hors gel

ou "standby".

HAVERLAND OTTIMO - 4 - 1

HAVERLAND OTTIMO - 4 - 2

HAVERLAND OTTIMO - 4 - 3

HAVERLAND OTTIMO - 4 - 4

HAVERLAND OTTIMO - 4 - 5

CTTimo

Confort

2 barres

HAVERLAND OTTIMO - barres - 1

Economie

1 barre en haut

HAVERLAND OTTIMO - barre en haut - 1

Hors gel

1 barre en bas

HAVERLAND OTTIMO - barre en bas - 1

Standby

Pas de barres

HAVERLAND OTTIMO - Pas de barres - 1

5

Appuyez sur la

HAVERLAND OTTIMO - 5 - 1

pour avancer

a I'heure suivante

(intervallohore1h

a 2 h).

HAVERLAND OTTIMO - 5 - 2

HAVERLAND OTTIMO - 5 - 3

HAVERLAND OTTIMO - 5 - 4

HAVERLAND OTTIMO - 5 - 5

OTTIMO

HAVERLAND OTTIMO - 5 - 6

3. FONCTIONNEMENT

6

Renouvelez les étapes des points

ou "standby" pour chaque heures du lundi.

HAVERLAND OTTIMO - 6 - 1

4

HAVERLAND OTTIMO - 6 - 2

m - 1 0 ;

pourCHOISIRCONF,économie,hors gel

HAVERLAND OTTIMO - 6 - 3

Une fois le lundi terminé, avancez automatiquement au jour suivant mardi (jour 2).

HAVERLAND OTTIMO - 6 - 4

Appuyez simultanément sur les touches et vous permet de copier le programme de la veille pour le lendemain.

HAVERLAND OTTIMO - 6 - 5

Si pendant environ 10 secondes, vous ne réalisez aucune pulsation, l'edition du programme est terminée et les modifications sont enregistrées.

HAVERLAND OTTIMO - 6 - 6

Bien que le radiateur soit préconfigured avec des températures prédéfinies pour chaque période de fonctionnement, vous pouvez les modifier à votre convenance (voir point 3.9).

HAVERLAND OTTIMO - 6 - 7

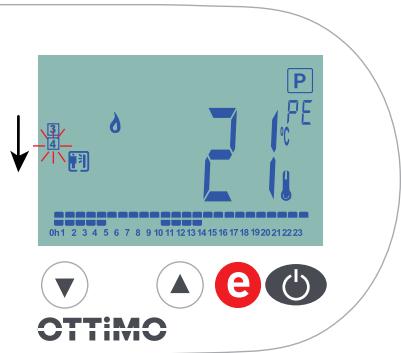

REMARQUE:

Pour changer de jour de la semaine, appuyez sur la touche

HAVERLAND OTTIMO - REMARQUE: - 1

HAVERLAND OTTIMO - REMARQUE: - 2

HAVERLAND OTTIMO - REMARQUE: - 3

HAVERLAND OTTIMO - REMARQUE: - 4

3. FONCTIONNEMENT

HAVERLAND OTTIMO - FONCTIONNEMENT - 1

3.8.3 MODE MANUEL

En mode manuel, le radiateur suivra la température établie de forme continue. Cette température peut être température de comport, température d'économie ou température hors gel.

HAVERLAND OTTIMO - MODE MANUEL - 1

Choisissez le mode de

fonctionnement "manuel" en

appuyant simultanément sur les

touches et jusqu'à ce

que s'affiche le symbole

en haut de I'ecran.

HAVERLAND OTTIMO - MODE MANUEL - 2

HAVERLAND OTTIMO - MODE MANUEL - 3
OTTIMO

HAVERLAND OTTIMO - MODE MANUEL - 4

HAVERLAND OTTIMO - MODE MANUEL - 5

HAVERLAND OTTIMO - MODE MANUEL - 6

HAVERLAND OTTIMO - MODE MANUEL - 7

Appuyez successivement sur la touche (▲) pour sélectionner mode manuel à température de comport, à température d'économie ou à température de hors gel:

HAVERLAND OTTIMO - MODE MANUEL - 8
Température Confort

HAVERLAND OTTIMO - MODE MANUEL - 9
Température Économie

HAVERLAND OTTIMO - MODE MANUEL - 10
Température Hors gel

HAVERLAND OTTIMO - MODE MANUEL - 11

La température de comport, économie ou hors gel sont prédéfinies à l'origine. Pour une consommation d'énergie raisonnable, il est déconseilé de dépasser ces températures.

3. FONCTIONNEMENT

HAVERLAND OTTIMO - FONCTIONNEMENT - 1

3.8.4 MODE DETECTEUR

En mode détecteur, le radiateur se comporte de la même manière qu'en mode auto-apprentissage, sauf qu'il NE mémorise RIEN.

Le fonctionnement est le suivant :

1) S'il y a une présence dans la piece

HAVERLAND OTTIMO - MODE DETECTEUR - 1

la période comport s'active.

2) Si il n'y a personne dans la piece plus de 30 minutes,

HAVERLAND OTTIMO - MODE DETECTEUR - 2

la période économique s'active

HAVERLAND OTTIMO - MODE DETECTEUR - 3

En mode détecteur, il n'y a pas de hors gel.

HAVERLAND OTTIMO - MODE DETECTEUR - 4

Choisissez le mode de

fonctionnement "détecteur" en

appuyant simultanément sur les

touches et jusqu'à ce

que le symbole

s'affiche en haut de I'ecran.

HAVERLAND OTTIMO - MODE DETECTEUR - 5

HAVERLAND OTTIMO - MODE DETECTEUR - 6
Exemple:Vue écran en mode détecteur :

3. FONCTIONNEMENT

3.9 COMMENT CHANGER LES TEMPERATURES PRÉDÉFINIES?

Bien que le radiateur ait des températures de comport et d'économie prédéfinies pour chaque mode de fonctionnement, vous pouvez les changer de la manière suivante :

HAVERLAND OTTIMO - COMMENT CHANGER LES TEMPERATURES PRÉDÉFINIES? - 1

Température comfort

HAVERLAND OTTIMO - Température comfort - 1

Choisissez le mode de fonctionnement "manuel" en appuyant simultanément sur les touches et jusqu'à ce que s'affiche le symbole en haut de l'écran.

HAVERLAND OTTIMO - Température comfort - 2

HAVERLAND OTTIMO - Température comfort - 3

Appuyez successivement sur la touche pour sélectionner mode manuel à température de comport:

HAVERLAND OTTIMO - Température comfort - 4

3. FONCTIONNEMENT

HAVERLAND OTTIMO - FONCTIONNEMENT - 1

Appuyez sur la touche pour afficher la température de comport prédéfinie (valeur clignote), ce qui indique que nous sommes en mode d'edition.

HAVERLAND OTTIMO - FONCTIONNEMENT - 2

HAVERLAND OTTIMO - FONCTIONNEMENT - 3
OTTIMO

HAVERLAND OTTIMO - FONCTIONNEMENT - 4

HAVERLAND OTTIMO - FONCTIONNEMENT - 5

HAVERLAND OTTIMO - FONCTIONNEMENT - 6

HAVERLAND OTTIMO - FONCTIONNEMENT - 7

Avec le mode d'édition activé, sélectionnez la température de comport souhaïée en appuyant sur les touches ou ▲

HAVERLAND OTTIMO - FONCTIONNEMENT - 8

Si aucune impulsion n'est effectue approximativement dans les 5 secondes, le mode d'edition est terminé, avec la valeur de température可以选择 mémorisée.

Pour changer la température
d'économie prédéfinie, renouvelez les
étapes précédemment décrites
pour modifier la température de
confort, mais en sélectionnant le
mode manuel à température
d'économie.

HAVERLAND OTTIMO - FONCTIONNEMENT - 9

HAVERLAND OTTIMO - FONCTIONNEMENT - 10

  • La température de comport peut être modifiée entre 18 °C et 28 °C.
  • La température d'économie peut êtrecision entre 10 °C et un maximum de 18 °C, mais en tenant toujours compte que cette température d'économie est entre 4 °C et 8 °C de moins que la température de comfort attribuée.
  • La température d'économie ne peut JAMAIS dépasser la température de comport.
  • La température hors gel, prédéfinie à 7 °C, ne peut être modifiée.

3. FONCTIONNEMENT

3.10 COMMENT CHANGER L'HEURE, LE JOUR ACTUEL ET LE PROFIL DE FONCTIONNEMENT?

Bien que le radiateur sorte de l'usine avec l'hour et le jour actuel prédéterminé et une batterie longue durée pour garder les paramètres en mémoire, vous pouvez modifier l'hour et le jour actuel.

Le radiateur sort de l'usine avec le profil économique activé (en économie, tous les jours, toutes les heures (voir point 3.7, "Paramètres de série").

HAVERLAND OTTIMO - COMMENT CHANGER L'HEURE, LE JOUR ACTUEL ET LE PROFIL DE FONCTIONNEMENT? - 1

Appuyez simultanément sur les

touches (▼) et (◎) pour

entrez dans la sequence d'edition. Le jour clignot

Appuyez sur les touches et pour selectionner le jour actuel.

Ensuite, n'appuyer sur aucune touche pendant 5 secondes pour terminer l'edition du jour et passer à l'edition des heures.

HAVERLAND OTTIMO - COMMENT CHANGER L'HEURE, LE JOUR ACTUEL ET LE PROFIL DE FONCTIONNEMENT? - 2

HAVERLAND OTTIMO - COMMENT CHANGER L'HEURE, LE JOUR ACTUEL ET LE PROFIL DE FONCTIONNEMENT? - 3

Appuyez sur les touches pour modifier les heures.

Ensuite, n'appuyez sur aucune touche pendant 53 secondes pour terminer l'edition des heures et passer à l'edition des minutes.

HAVERLAND OTTIMO - COMMENT CHANGER L'HEURE, LE JOUR ACTUEL ET LE PROFIL DE FONCTIONNEMENT? - 4

HAVERLAND OTTIMO - COMMENT CHANGER L'HEURE, LE JOUR ACTUEL ET LE PROFIL DE FONCTIONNEMENT? - 5

HAVERLAND OTTIMO - COMMENT CHANGER L'HEURE, LE JOUR ACTUEL ET LE PROFIL DE FONCTIONNEMENT? - 6
OTTIMO

HAVERLAND OTTIMO - COMMENT CHANGER L'HEURE, LE JOUR ACTUEL ET LE PROFIL DE FONCTIONNEMENT? - 7

HAVERLAND OTTIMO - COMMENT CHANGER L'HEURE, LE JOUR ACTUEL ET LE PROFIL DE FONCTIONNEMENT? - 8

3. FONCTIONNEMENT

HAVERLAND OTTIMO - FONCTIONNEMENT - 1

Appuyez sur les touches et pour modifier les minutes.

Ensuite, n'appuyez sur aucune touche pendant 53 secondes pour terminer l'edition des minutes et passer à l'edition profil de fonctionnement.

HAVERLAND OTTIMO - FONCTIONNEMENT - 2

HAVERLAND OTTIMO - FONCTIONNEMENT - 3

HAVERLAND OTTIMO - FONCTIONNEMENT - 4
OTTimo

HAVERLAND OTTIMO - FONCTIONNEMENT - 5

HAVERLAND OTTIMO - FONCTIONNEMENT - 6

4

Appuyez sur les touches

et pour changer le profil de fonctionnement, profil

économie "PE" ou profil comport "PC" (voir point 3.8.1, page 14).

Ensuite n'appuyez sur aucune touche pendant 5 secondes pour terminer la série complète avec les nouvelles valeurs mémorisées.

HAVERLAND OTTIMO - 4 - 1

HAVERLAND OTTIMO - 4 - 2
OTTIMO

HAVERLAND OTTIMO - 4 - 3

HAVERLAND OTTIMO - 4 - 4

HAVERLAND OTTIMO - 4 - 5

Si aucune pulsation n'est réalisée pendant environ 17 secondes, l'écran s'eteindra. En appuyant de nouveau sur n'importe qu'elle touche, il se rallumera.

3. FONCTIONNEMENT

3.11 FONCTIONÉCONOMIE "FENÊTRES OUVERTES"

Cette fonction est activée lorsqu'une baise soudaine de la température se produit dans la piece. En s'activant, le radiateur se baise pour éviter une consommation inutile.

Lors de la fermeture de la fenêtre, le radiateur détectera une augmentation de la température et cette fonction se désactivera.

HAVERLAND OTTIMO - FONCTIONÉCONOMIE "FENÊTRES OUVERTES" - 1

HAVERLAND OTTIMO - FONCTIONÉCONOMIE "FENÊTRES OUVERTES" - 2

Cette fonction est activée en série.

Elle peut être activée ou désactivée par l'utilisateur.

  1. Positionnez le_radiateur en mode "standby", en appuyant

HAVERLAND OTTIMO - FONCTIONÉCONOMIE "FENÊTRES OUVERTES" - 3

  1. Appuyez simultanément sur les touches (▼) et

HAVERLAND OTTIMO - FONCTIONÉCONOMIE "FENÊTRES OUVERTES" - 4

Deux segments s'afficheront à l'écran indiquant que la fonction est activée.
3. Pour désactiver la fonction, appuyez à nouveau

sur les touches

HAVERLAND OTTIMO - FONCTIONÉCONOMIE "FENÊTRES OUVERTES" - 5

et

HAVERLAND OTTIMO - FONCTIONÉCONOMIE "FENÊTRES OUVERTES" - 6

Un seul segment s'affichera à l'écran.

Attendez quelques secondes pour que le radiateur revienne à la position "standby". Si vous souhaitez allumer le radiateur, appuyez sur la touche "standby"

HAVERLAND OTTIMO - FONCTIONÉCONOMIE "FENÊTRES OUVERTES" - 7

HAVERLAND OTTIMO - FONCTIONÉCONOMIE "FENÊTRES OUVERTES" - 8

HAVERLAND OTTIMO - FONCTIONÉCONOMIE "FENÊTRES OUVERTES" - 9

3. FONCTIONNEMENT

3.12 VERROUILAGE DU CLAVIER

Pour verrouiller et déverrouiller le clavier, appuyez simultanément sur les touches et

HAVERLAND OTTIMO - VERROUILAGE DU CLAVIER - 1

3.13 COUPURES DE COURANT

Le radiateur dispose d'une batterie longue durée. Si une coupure de courant survient ou que vous débranchez le radiateur, tous les paramètres sont conservés en mémoire. Lorsque le courant est rétabli, le radiateur revient à l'etat où il étaitAAParavant

4. ENTRETIEN

Ce radiateur ne nécessite aucun entretien particulier. Nettoyez seulement la poussière qui peut s'accumuler avec un chiffon doux et sec.

Lorsque la salle d'hiver commence, il est souhaitable de nettoyer la poussière accumulée sur la surface du radiateur.

HAVERLAND OTTIMO - ENTRETIEN - 1

NE JAMAIS UTILISER DE DISOLVENTS NI DE PRODUITS ABRASIFS.

La présence de ce symbole sur un de nos produits électriques ou emballages de presentation, signifie que ces produits ne doivent être traiter comme résidus domestiques conventionnels en europe. Pour garantir le traitement ajustat de ce type de résidus, débarassez-vous de ceux-ci conformément aux lois pertinentes ou selon les exigences de déchêt d'équipements électriques. EnPNANT cette initiative, vous aiderez à préserver l'environnement.

W
OTTiM0610006
OTTiM0915009
OTTiM012200012

230V 50Hz CLASE II

ModèlesOTTiMO6OTTiMO9OTTiMO12
Puisance thermique
Puisance thermique nominale (kW)1.01.52.0
Puisance thermique maximale continue (kW)1.01.52.0
Consommation d'électricité auxiliaire
À la puissance thermique nominale (kW)1.01.52.0
À la puissance thermique minimale (kW)1.01.52.0
En mode veille (kW)< 0,001< 0,001< 0,001
Type de contrôle de la température de la pièceCon control electrónico de temperatura interior y temporizador semanal Electronic room temperature control plus week timer Contrôle électronique de la température de la pièce etprogrammateur hebdomadaire Commandoeletrónico da temperatura interior e temporizador semanal
Autres options de contrôle- Contrôle de la température de la pièce, avec détecteur de présence - Contrôle de la température de la pièce, avec détecteur de fenêtre ouverte - Option contrôle à distance - Contrôle adaptatif de l'activation
Nom du fabricantMarsan Industrial, S.A.
AdresseAvda. San Martín de Valdeiglesias, Km 2.2 28925 Alcorcón (Madrid) Espagne

HAVERLAND OTTIMO - NE JAMAIS UTILISER DE DISOLVENTS NI DE PRODUITS ABRASIFS. - 1

HAYERLAND

OTTiMo

www.haverland.com www.haverland.co.uk

Distribué par :

RAGALL FRANCE

35, Rue Francine Fromont

69120 Vaulx en Velin BP.25

Tel. 0478804669

Mail: ragall.france@wanadoo.fr

HAVERLAND OTTIMO - RAGALL FRANCE - 1

Grçâe à un module de communications "wireless" (en option) conjointement avec notre bridge «smartbox» de Haverland (en option) et à notre APP Haverland, vous aurez le contrôle de toutes les fonctions de vos radiateurs sur votre smartphone, tablette ou PC / Mac.

ConsultezVote distributeur.

HAVERLAND OTTIMO - RAGALL FRANCE - 2
APP

HAVERLAND OTTIMO - RAGALL FRANCE - 3

HAVERLAND OTTIMO - RAGALL FRANCE - 4

Available on the

AppStore

HAVERLAND OTTIMO - RAGALL FRANCE - 5
"Smartbox optionnel"

HAVERLAND OTTIMO - RAGALL FRANCE - 6

"Module communications optionnel"

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : HAVERLAND

Modèle : OTTIMO

Catégorie : Radiateur électrique
