ZEMU - Aérateur extracteur SAUTER - Notice d'utilisation et mode d'emploi gratuit

Marque	SAUTER
Modèle	ZEMU
Type de produit	Aérateur extracteur
Utilisation prévue	Sanitaires, salle de bains, cuisine
Alimentation électrique	230 V ~ 50 Hz, classe II (double isolation)
Protection amont requise	Disjoncteur 2 A
Section câble recommandée	1,5 mm²
Indice de protection	IP X4
Plage de température ambiante	-5 °C à +40 °C
Débit d'air (selon modèle)	30 m³/h (SDB/WC), 15/55 m³/h (SDB), 50/135 m³/h (Cuisine)
Puissance absorbée (selon modèle)	2,7 W (SDB/WC), 2,3/4,7 W (SDB), 3,7/11,7 W (Cuisine)
Niveau sonore (selon modèle)	16 dB(A) (SDB/WC), 16/22 dB(A) (SDB), 16/34 dB(A) (Cuisine)
Dimensions (SDB et WC / SDB)	A: 160 mm, B: 38 mm, C: 80 mm, Ø: 98 mm
Dimensions (Cuisine)	A: 180 mm, B: 44 mm, C: 83 mm, Ø: 119 mm
Fonctions spéciales (modèle SDB)	Hygrostat réglable (40 à 90 % HR), commutation automatique grande vitesse
Vitesses disponibles	Petite vitesse (PV) et grande vitesse (GV)
Installation	Plafond ou mural, avec joint mousse fourni
Entretien	Nettoyer avec chiffon doux légèrement humide ou brosse douce hors tension
Garantie	2 ans contre défauts de fabrication (échange ou fourniture pièces)
Norme électrique applicable	NF C 15-100

FOIRE AUX QUESTIONS - ZEMU SAUTER

Quels sont les différents modèles ZEMU et leurs usages ?

Il existe trois modèles : Salle de bains et WC (réf. 123 193), Salle de bains avec hygrostat (réf. 123 194) et Cuisine (réf. 123 195). Chacun est conçu pour son usage spécifique.

Comment installer l'extracteur ZEMU ?

Percez un trou de Ø 105 ou 120 mm au plafond ou au mur. Démontez le boîtier, repérez les fixations. Pour le modèle cuisine, percez également des trous de Ø 6 mm pour les chevilles. Insérez les chevilles, vissez l'appareil. Lisez la notice pour les étapes détaillées.

Comment raccorder électriquement l'appareil ?

Coupez l'alimentation. Utilisez un câble 1,5 mm², section 230 V 50 Hz. Branchez le fil bleu sur N (neutre), le fil rouge/brun sur L (phase). Pour la grande vitesse, reliez L à Lb via un interrupteur. Ne jamais brancher la terre.

Pourquoi mon extracteur ne s'allume-t-il pas ?

Vérifiez l'interrupteur général et les branchements électriques. Défaut de tension possible. Si l'alimentation est correcte, le produit peut être défectueux. Contactez SAUTER Service.

Comment nettoyer l'extracteur ZEMU ?

Coupez d'abord l'alimentation électrique. Utilisez un chiffon doux légèrement humide ou une brosse douce. N'utilisez jamais de produits agressifs comme l'acétone ou le trichloréthylène, et ne projetez pas d'eau.

Comment régler l'hygrostat sur le modèle salle de bains ?

Hors tension, agissez sur la vis de réglage de l'hygrostat pour ajuster le seuil d'humidité (40 à 90 % HR). L'appareil passe automatiquement en grande vitesse quand ce seuil est dépassé.

Quelle est la garantie de l'extracteur ZEMU ?

La garantie est de 2 ans à compter de la date d'achat contre tout défaut de fabrication. SAUTER Service assure l'échange ou la fourniture des pièces reconnues défectueuses. Les frais de main-d'œuvre ne sont pas couverts.

Puis-je installer l'extracteur dans une pièce humide ?

Oui, l'indice de protection IP X4 le rend adapté aux pièces humides comme la salle de bains. Respectez toutefois les volumes de sécurité (volume 2 recommandé).

Que faire si je perds la notice ?

Vous pouvez télécharger gratuitement la notice au format PDF sur notice-facile.com. Si celle-ci n'est pas disponible dans votre langue, demandez une traduction en fournissant votre email.

Comment éliminer l'appareil en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Recyclez-le via les systèmes de collecte sélective prévus pour les appareils électriques et électroniques, conformément aux réglementations locales.

MODE D'EMPLOI ZEMU SAUTER

Cet aérateur évacue en permanence les buées et mauvaises odeurs, il consomme très peu. Il existe des modèles pour les sanitaires, la salle de bains et la cuisine.

AVERTISSEMENT

AVANT L'INSTALLATION, LIRE ATTENTIVEMENT LES INSTRUCTIONS CI-DESSOUS :

En cas d'inobservation des conseils et averissements contenus dans cette notice, le fabricant ne peut être considéré comme responsable des dommages subis par les personnes ou les biens.

La notice décrit comment installer, utiliser et entrenir correctement l'appareil, son respect permet d'en garantir l'efficacité et la longévite.

Ne pas utiliser cet apparéil pour un usage différent de celui pour lequel il est destiné.

Après déballage, assurez-vous qu'il est en bon état, sinon adressez-vous à SAUTER Service pour toute intervention.

L'utilisation d'un apparéil électrique implique le respect des régles fondamentales suivantes :

• Ne pas toucher l'appareil avec une partie du corps humide ou mouillée (mains, pieds,...).
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérmédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l' apparéil.
• Ne raccorder l'appareil au réseau que si ce dernier correspond aux caractéristiques inscrites sur la plaque signalétique.
• Avant d'effectuer toute opération sur l'appareil, couper l'alimentation électrique et s'assurer qu'elle ne peut pas'être rétablie accidentellement.
• Ne pas utiliser le produit à une température ambiente supérieure à 40^ et inférieure à -5^ .

CE CARTON CONTIENT

1 extracteur
1 notice

4 vis de fixation
4 chevilles

• 1 salle folds

• 1 serre cable

• 2 vis pour fixer

le serre cable

• Construction : Mateur AC sur roulements à billes
• Indice de protection: IP X4
• Isolation électrique: Classe II 回

CODE PRODUIT

Salle debains et WC:123 193

Salle de bains: 123 194

Cuisine:123195

DESTINATION	SDB OU WC	SDB	CUISINE
DÉBIT m3/h	30	15/55	50/135
PUISSANCE ABSORBÈTE (W)	2,7	2,3/4,7	3,7/11,7
NIVEAU SONORE dB(A)*	16 (PV)	16/22 (PV/GV)	16/34 (PV/GV)

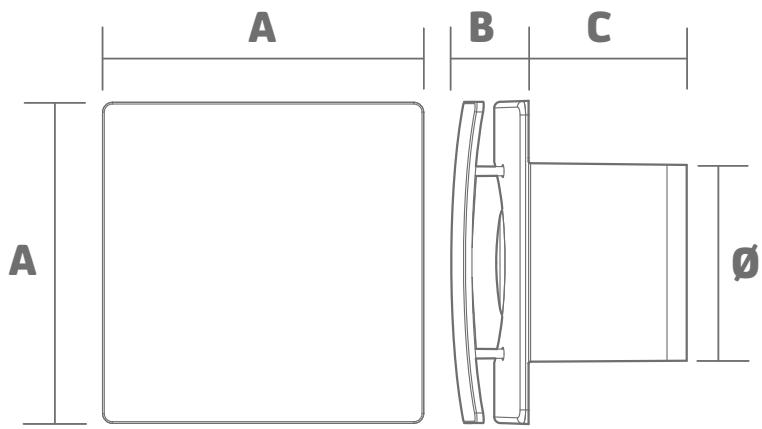

DIMENSION A (mm)	160	160	180
DIMENSION B (mm)	38	38	44
DIMENSION C (mm)	80	80	83
DIMENSION Ø (mm)	98	98	119

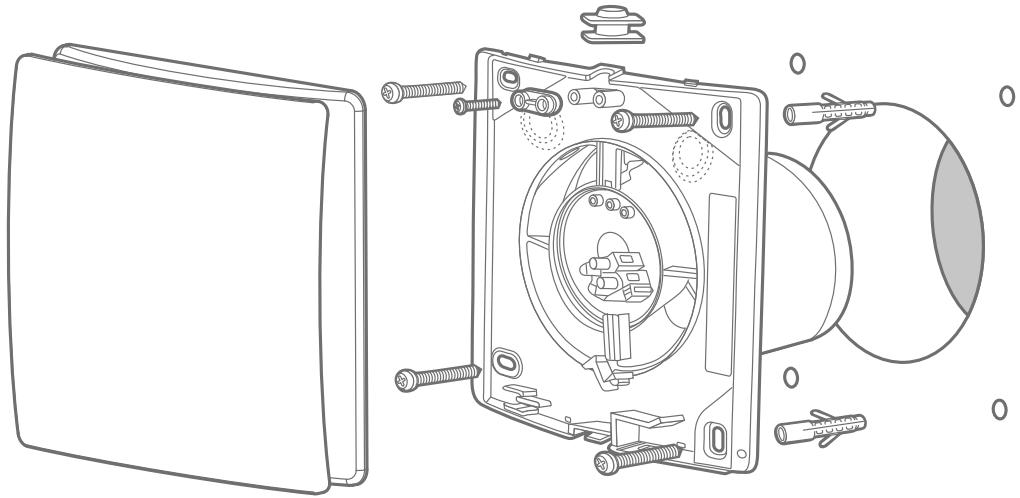

B-ÉCLATÉ PRODUIT

ZEMU - Salle de bains et WC

ZEMU - Cuisine

ZEMU - Salle de bains

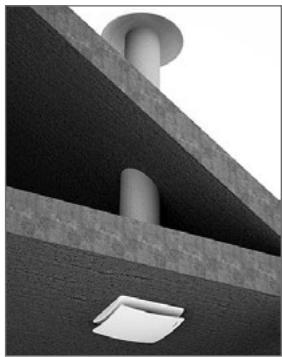

C - MONTAGE

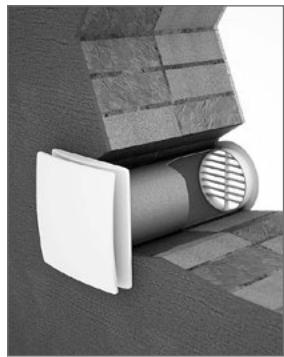

MONTAGE PLAFOND

MONTAGE MURAL

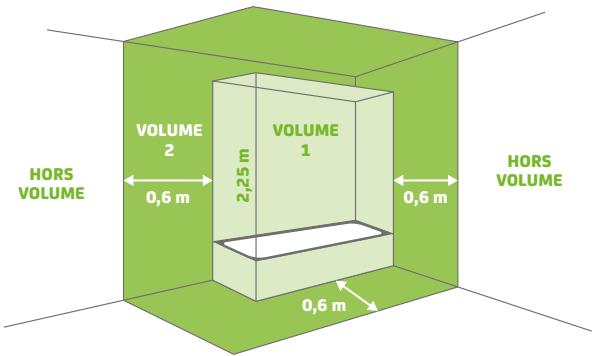

CASPARTICULIER (montage salle de bains)

Volume 1:

volume de pose non sécurisé

Volume 2 :

volume de pose recommandé

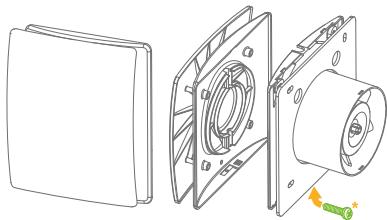

A. FIXATION

Percer

0 105 ou 120 mm

Demonter

Repérer

• ZEMU CUISINE uniquement.

Percer

06mm

Insérer

06mm

B. PREPARATION AU RACCORDEMENT ÉLECTRIQUE

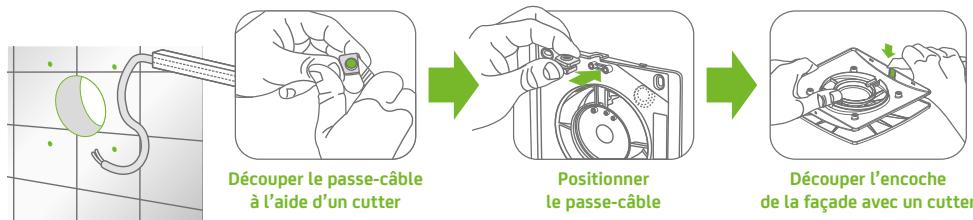

1 Montage avec passage de cable sur le dessus de l'appareil

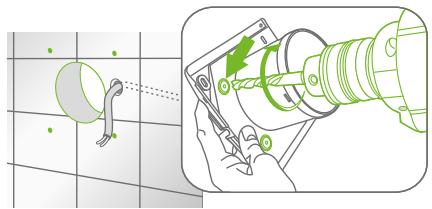

Percer pour passer le cable d'alimentation

3 Visser

Refermer

* ZEMU CUISINE uniquement.

Penser à installer une entrée d'air neuf (piece voisine ou même piece) pour assurer le renouvellement d'air.

Une fois l'appareil installé, vérifier que l'hélice du ventilateur tourne librement (appareil hors tension).

Interposer entre le mur / plafond et l'appareil le joint mousse fourni.

RACCORDEMENT ÉLECTRIQUE

ATTENTION: RESPECTER LES CONSIGNES DE BRANCHEMENT ÉLECTRIQUE

Le non-respect des consignes de raccordement électrique peut endommager le produit.

AVANT TOUTE OPÉRATION, DECONNECTER L'APPAREIL DU RÉSEAU ET S'ASSURER QUE L'ALIMENTATION NE POT PAS ÉTRE RÉTABLIE ACCIDENTELLEMENT.

Ce matériel doit être installé par des personnes ayant une qualification appropriée.

L'installation doit répondre à la norme NF C 15-100 et aux régles de l'art.

Chaque produit ou composant entrant dans cette installation doit également être conforme aux normes qui lui sont applicables.

IMPORTANT

Le ventilateur ne doit être utilisé que connecté à un câblage fixe.
- La section du cordon d'alimentation doit être de 1,5 ~mm^2 .
Le ventilateur d'extraction est destiné au réseau 230V 50Hz.
Le ventilateur est de classe II double isolation et ne doit pas etre mis a la terre.

Prévoir une protection dédiée par disjoncteur de 2A en amont.

UTILISATION DU SERRE CÂBLE SUIVANT LE CÂBLE UTILISED :

H03VV-F

H03 VVH2-F

ZEMU - Salle de bains et WC

ZEMU - Salle de bains

ZEMU - Cuisine

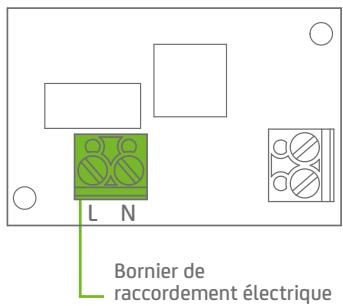

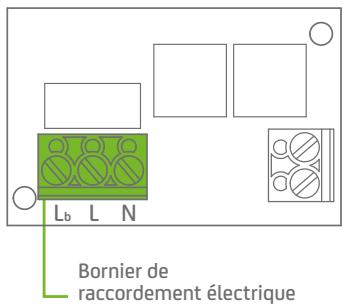

Câblage avec interrupteur PV/GV

N:Neutre - fil bleu

L: Phase - fil rouge/brun

Lb: Cét élément sert à brancher un interrupteur pour actionner la grande vitesse. S'il n'est pas utilisé relier un cable entre L et Lb.

Ne jamais brancher la terre (fil jaune / vert)

a ce produit

RéGLAGES SPECIFIQUES

ZEMU - Salle de bains

RECOMMANDÉ

• Mise en route automatique par hygrostat (réglable 40 à 90% d'humidité).

RéGLAGE PAR VIS AJJUSTABLE

3 mm

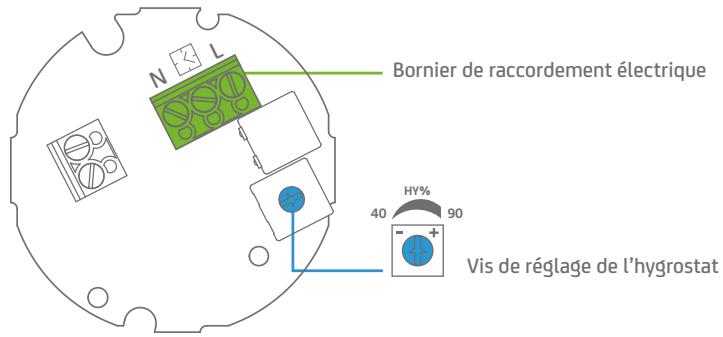

Hygrostat (40 à 90%)

ATTENTION: LE RÉGLAGE SE FAIT HORS TENSION.

Agir sur la vis de réglage de l'hygrostat pour augmenter ou réduire le seuil d'humidité à partir duquel l'appareil déclenché automatiquement le passage en grande vitesse.

Code produit

ZEMU - Salle de bains : 123 194

ENTRETIEN

Ne jamais utiliser de produits agressifs (acétone, trichloréthylène...) ou projeter de l'eau.

Pour nettoyer l'appareil, utiliser seulement un chiffon doux, légèrement humide ou une brosse douce, après avoir coupé l'alimentation électrique.

À RÉALISER HORS TENSION

FAQ

L'APPAREIL NE S'ALLUME PAS

• Défaut de tension :

Contrôler l'interrupteur général ou les branchements électriques.

• Cet apparéil est garanti deux ans à compter de la date d'achat contre tous défauts de fabrication.
• Dans ce cadre, SAUTER Service assure l'échange ou la fourniture des pieces reconnues défectueuses après expertise par son service après vente.
• Eneldom, la garantie ne peut couvir les frais annexes, qu'il s'agisse de main d'oeuvre, déplacement ou indemnité de chaque nature qu'elle soit.
• La garantie ne couvre pas les dommages dus à une installation non conforme à la présente notice, une'utilisation impropre ou une tentative de réparation par du personnel non qualifié.
• En cas de problème, merci de vous adresser à SAUTER Service.

TRAITEMENT DES APPAREILS ÉLECTRIQUES OU ÉLECTRONIQUES EN FIN DE VIE

(applicable dans les pays de l'union europeenne et les autres pays disposant de systèmes de collecte sélective).

Les apparèils munis de ce symbole ne doivent pas être mis avec les ordures menagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectuels selon les dispositions et les décrets locaux.
