VOLCANO 5XL WIFI - Cheminée électrique CHEMINARTE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cheminée électrique décorative
Marque	CHEMINARTE
Modèle	VOLCANO 5XL WIFI
Alimentation	AC 220-240 V, 50/60 Hz
Puissance de chauffage	2000 W
Connectivité	WiFi (application Tuya Smart)
Contrôle	Panneau tactile, télécommande, smartphone
Effet de flammes	10 couleurs (dont jaune, bleu, vert, rouge) et 5 niveaux d'intensité
Fonctions spéciales	Programmation horaire (10 périodes), détection de fenêtre ouverte, arrêt automatique
Affichage	Écran LCD
Installation	Fixation murale (support fourni)
Garantie	2 ans pièces et main-d'œuvre
Service après-vente	EFYDIS – 0951 634 467 – [e-mail]
Sécurité	Protection contre la surchauffe, arrêt automatique, sécurité enfants
Entretien	Nettoyer avec un chiffon doux et sec après refroidissement ; ne pas utiliser de produits abrasifs

FOIRE AUX QUESTIONS - VOLCANO 5XL WIFI CHEMINARTE

Comment installer la cheminée VOLCANO 5XL WIFI ?

Fixez le support mural fourni à l'aide de chevilles et vis. Percez 4 trous de 8 mm de diamètre et 43 mm de profondeur. Accrochez la cheminée sur le support, puis fixez-la avec 2 vis de montage. Enfin, placez la façade avant et verrouillez-la avec 3 vis. Consultez le manuel pour les schémas détaillés.

Comment connecter la cheminée à l'application Tuya Smart ?

Téléchargez l'application Tuya Smart. Allumez la cheminée, maintenez le bouton de réglage de couleur de flamme enfoncé pendant 5 secondes jusqu'à ce que la LED clignote rapidement. Dans l'application, ajoutez un appareil, sélectionnez la catégorie 'Petits appareils électroménagers', suivez les instructions pour saisir le mot de passe WiFi. Si la LED clignote lentement, utilisez le mode 'App mode'.

Comment changer la couleur des flammes ?

Appuyez sur le bouton dédié aux flammes (ou sur la télécommande) pour faire défiler 10 couleurs différentes, dont le jaune, bleu, vert, rouge et des combinaisons. Vous pouvez également régler l'intensité sur 5 niveaux.

La cheminée chauffe-t-elle vraiment ?

Oui, elle dispose d'un chauffage de 2000 W. Appuyez sur le bouton Chauffage pour activer ou désactiver. Vous pouvez régler la température souhaitée avec les touches + ou –. Lorsque la température ambiante est atteinte, le chauffage s'arrête automatiquement.

Que faire en cas de surchauffe ou d'arrêt inattendu ?

La cheminée est équipée d'une protection contre la surchauffe. Si elle s'éteint, débranchez-la, laissez refroidir, puis rebranchez. Vérifiez que les grilles d'aération ne sont pas obstruées. Si le problème persiste, contactez le service après-vente au 0951 634 467.

Comment programmer la mise en marche et l'arrêt automatiques ?

Utilisez la touche de programmation. Vous pouvez définir jusqu'à 10 périodes. Appuyez sur la touche, puis réglez le jour, l'heure de démarrage (ON) et l'heure d'arrêt (OFF) avec les touches + et –. Validez avec OK. La cheminée suivra ces horaires.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles de la télécommande. Assurez-vous qu'aucun obstacle ne bloque le signal. Approchez-vous de la cheminée. Si le problème persiste, utilisez les commandes sur le panneau ou l'application smartphone.

Puis-je utiliser la cheminée dans une salle de bain ?

Non, il est strictement interdit d'utiliser cet appareil dans une salle de bain, douche, piscine ou pièce humide. Risque de choc électrique.

Comment nettoyer la cheminée ?

Débranchez l'appareil et attendez qu'il refroidisse complètement. Nettoyez l'extérieur avec un chiffon doux et sec. N'utilisez jamais de produits abrasifs ou solvants. Ne nettoyez pas l'intérieur.

Que faire en cas de panne ?

Contactez le service après-vente CHEMINARTE au 0951 634 467. Emballez la cheminée dans son emballage d'origine avec une copie du ticket de caisse. Envoyez le colis à : EFYDIS, 4 allée de l'olivet, 07300 St Jean de Muzols. La garantie de 2 ans couvre les pièces et la main-d'œuvre.

MODE D'EMPLOI VOLCANO 5XL WIFI CHEMINARTE

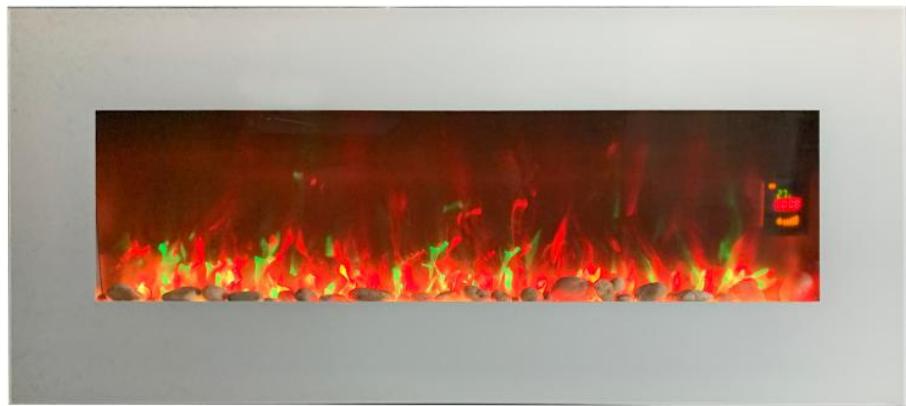

Manuel d'installation et d'utilisation puor les cheminées électriques Chemin'Arte

157 159

Félicitations, vous venez d'acquérir une cheminée décorative design Chemin'Arte. Nous avons apporté le plus grand soin à la qualité de conception et de fabrication de ce produit. Il y a un certain nombre de points à observer et à respecter car le bon fonctionnement des cheminées et votre sécurité en dépendent.

NE PAS SOULEVER LA CHEMINEE PAR LA FACE AVANT CAR

CELLE CI N'EST PAS SOLIDAIRE DE LA CHEMINEE.

SOULEVER PAR LE CORPS DE LA CHEMINEE.

Règles générales relatives à la sécurité des personnes :

• Bien monter votre cheminée Chemin'Arte et la poser sur une surface horizontally. Notre cheminée décorative design doit être fixée avant toute utilisation.
• L'utilisation des cheminées Chemin'Arte, dans les locaux reçvant du public (ERP), doit faire l'objet d'une démarche réglementée. Il est impératif de se renseigner auprèsant.
• Les cheminées électriques Chemin'Arte, doivent être utilisées avec du courant alternatif 230V (+/- 10 volts).
• Cet apparéil n'est pas prévu pour être utilisé par des personnes ( y compris enfants) dont les capacité physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions

préalables concernant l'utilisation de l'ordinateil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'ordinateil.

• Si le cordon d'alimentation présente des signes d'usures ou de coupures, ne plus utiliser la cheminée.

Interdictions :

• De toute intervention par l'utilisateur sur les dispositifs de sécurité
• Ne pas utiliser la cheminée en présence d'essence ou de liquide inflammable. Ne pas utiliser à l'extérieur. Ne pas utiliser quand on a les mains humides.
• Ne pas utiliser dans les salles de bains, les celliers, et de manière générale dans toute partie d'eau ou humide.
• Ne pas couvir le cable d'alimentation, ni l'exposer à des objets coupants ou des surfaces chaudes.
• Ne pas déplacer la cheminée en cours d'utilisation.
• Ne pas obstruer les grilles d'áération de la cheminée. Ne pas introduire d'objets dans la ventilation ou dans les grilles d'áération. Cela peut provoquer un choc électrique ou endommager le cheminée.
• Ne pas laisser la cheminée en marche quand il n'y a personne dans la piece.
• Ne pas immerger la cheminée dans l'eau ou dans un autre liquide.
• Ne pas soulever la cheminée par la face avant, celle ci étant interchangeable, la cheminée risquérait de tomber et de cause des dommages matériels ou corporels.
• Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacities physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissances, à moins qu'ils n'aient été données supervision ou des instructions quant à de l' apparéil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Attention: pour éviter toute surchauffe de l'appareil, ne pas couvrir les grilles du chauffage

Si vous devez laissez même pendant un court instant s'il vous plaît arrêter l'appareil.
- Tenir hors de portée des enfants et ne pas leur permettre de faire fonctionner cet apparéil
- N'utilisez l'appareil qu'a des fins domestiques et de la maniere indiquée dans ces instructions.
- De temps en temps, vérifie que le cordon n'est pas endommagé. N'utilisez jamais l'appareil si le cordon ou une partie de l'appareil montre des signes de dommages.
- Si le cordon d'alimentation est endommaged, il doit être remplaced par le fabricant, son agent de service ou des personnes de qualification similaire afin d'éviter tout danger.
Assurez-vous que le cordon de connexion ne touche aucune surface chaude.
- AVERTISSEMENT: afin d'éviter une surchauffe, ne couvre pas le radiateur.
- Gardez l'appareil à au moins 15 cm (6 pouces) des murs et de toute autre chose, pour permettre une bonne circulation de l'air.
- N'utilisez pas l'appareil à l'extérieur
- Ne pas utiliser si vous avez les mains mouillées.
- N'utilisez jamais l'appareil sur ou pres de surfaces chaudes.
- Ne déplacez jamais l'appareil en tirant sur le cordon.
- Avant de nettoyer l'appareil, assurez-vous qu'il est débranché de l'alimentation et qu'il est complètement refroidi.
- Ne nettoyez pas l'appareil avec des produits chimiques abrasifs.

• N'utilisez jamais d'accessoires non commandés ou fournis par le fabricant. Cela pourrait entraîner un danger pour l'utilisateur ou endommager l'appareil
• Ne faites jamais passer le cable d'alimentation sous la moquette.
• N'utilisez jamais le radiateur pour secher des vêtements ou tout autre article similaire.
• Le radiateur ne doit pas'être situé immédiatement sous une prise de courant.
• Ce radiateur ne doit pas etre utiliser avec une rallonge.
• Utilisez ce radiateur avec unprogrammateur, une minuterie ou tout autre apparéil qui allume automatiquement le radiateur, car il existe un risque d'incendie si le radiateur est couvert ou mal positionné.
• N'utilisez pas ce radiateur à proximé immediate d'un bain, d'une douche ou d'une piscine.
• ATTENTION: afin d'éviter tout danger dû à une réinitialisation accidentelle de la coupure thermique, cet apparéil ne doit pas être alimenté par un dispositif de commutation externe, comme une minuterie, ou connecté à un circuit qui est régulièrement allumé et étèint par le service public.
• Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation de l' apparéil de manière sure et comprendnent les dangers impliqués. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'utilisateur ne doit pas être effectuels par des enfants sans surveillance.
• Les enfants de moins de 3 ans doivent être tenus à l'écart, sauf en cas de surveillance continue.
• Les enfants âgés de 3 ans à moins de 8 ans ne doivent allumer / êtreindre l'appareil qu'à condition qu'il ait été place ou installé dans la position de fonctionnement normale prévue et qu'ils aient reçu une supervision ou des instructions concernant l'utilisation de l'appareil de manière sure. et comprendre les dangers impliqués. Les enfants âgés de 3 ans à moins de 8 ans ne doivent pas brancher, régler et nettoyer l'appareil ni effectuer de maintenance par l'utilisateur.
• ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Une attention particulière doit être accordée lorsque des enfants et des personnes vulnérables sont prêts.
• AVERTISSEMENT: ce radiateur n'est pas équipé d'un apparéil pour contrôler la température ambiente. N'utilisez pas cet apparéil de chauffage dans de petites pieces lorsqu'elles sont occupées par des personnes incapables de quitter la piece seules, à moins qu'une surveillance constante ne soit assurée.

Données électriques

Tension: AC220-240V
Fréquence: 50 / 60Hz
Puissance: 2000W

Signification de la poubelle à roulettes barrée:

Ne jetez pas les apparciels électriques avec les déchets municipaux non triés, utilisez des installations de collecte séparées.

Contactez notre gouvernement local pour obtenir des informations sur les systèmes de collecte disponibles.

Si des apparêils électriques sont jetsés dans des décharges ou des décharges, des substances dangereuses peuvent s'infiltrer dans les eaux souterraines et pénétrer dans la chaîne alimentaire, ce qui nuit à votre santé et à votre bien-être.

Inclus dans le carton

REF NO	DESCRIPTION	QTY
A		4 PCS
B		4 PCS
C		1 PC
D		4 PCS
E		5 PCS

Installation

Étape 1: Sélectionnez l'emplacement mural où vous souhaitez accrocher votre cheminée électrique. Tracez une ligne horizontale à l'aide d'un niveau et marquez 4 trough pour les 4 chevilles.

Remarque: Les trous sont destinés au montage de la cheminée et ils doivent être de niveau afin que la cheminée puisse être monté correctement et mis à niveau.

Fig. A

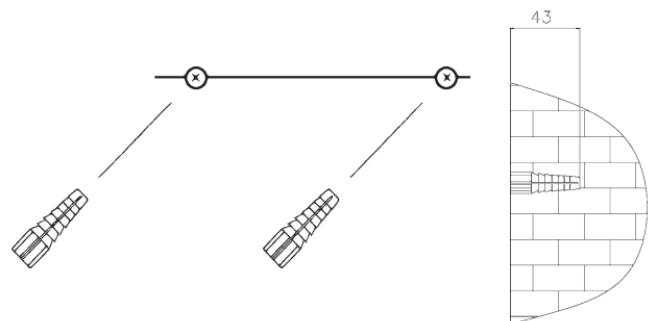

Étape 2: Percez 4 troughs de 8mm de diamètre et de 43mm de profondeur aux endroits marqués. Pour les troughs qui ne touchent pas le montant, utilisez les chevilles fournies. Installee les chevilles dans les troughs et tapotecz-les doucement avec un marteau jusqu'à ce que le sommet de la cheville affleure la surface du mur. Voir Fig. B.

Fig. B

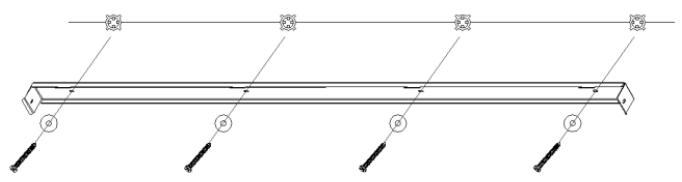

Étape 3: Fixez le support de montage aux chevilles à l'aide des 4 vis et des 4 rondelles comme indiqué sur la Fig. C.

Fig. C

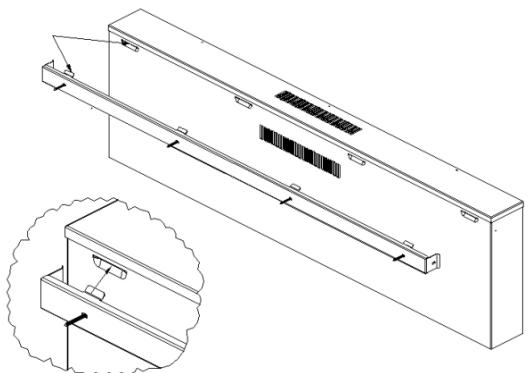

Étape 4: Montez la cheminée sur le mur à l'aide des fentes du support métallique à l'arrête du radiateur. Voir Fig. D.

Assurez-vous que le support de montage est complètement engagé dans le support métallique à l'arrière de la cheminée.

Fig. D

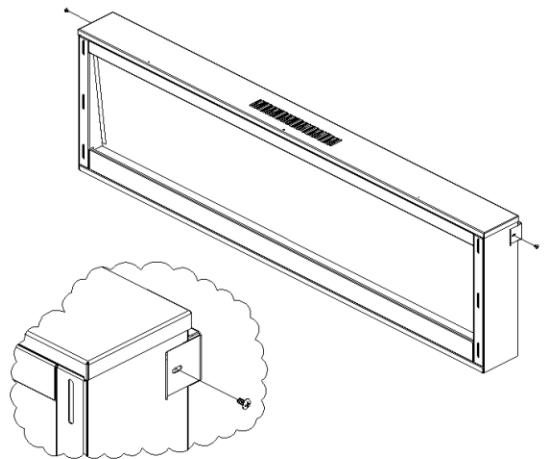

Étape 5: Fixez le support de montage à la cheminée à l'aide de 2 vis de montage. Voir Fig. E.

Fig. E

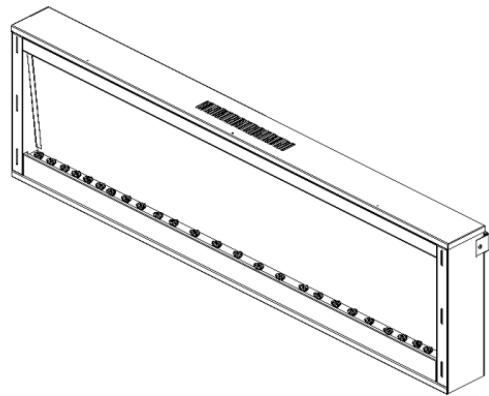

Étape 6: Mettez les galets (ou autres accessoires) dans la cheminée. Voir Fig. F.

Fig. F

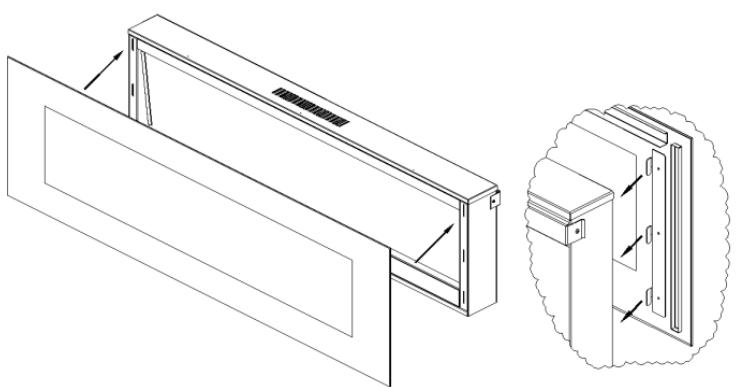

Étape 7: Tenez fermement la façade avant et engagez-la dans les 6 fentes des deux côts de la cheminée. Assurez-vous que la façade avant a été complètement insérée dans les 6 fentes avant de libérer vos mains. Voir Fig. G.

Fig. G

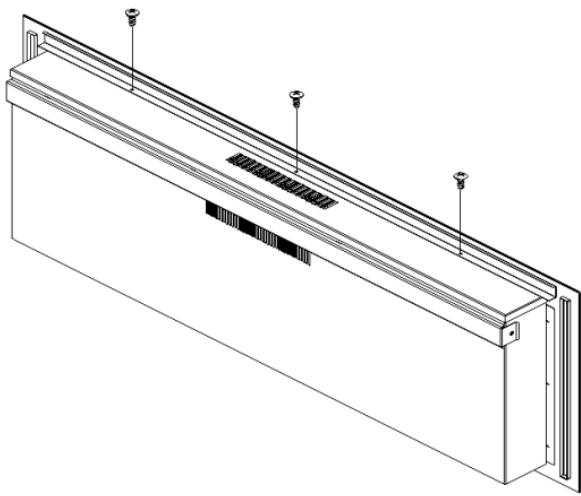

Étape 8: Fixez la façade avant au sommet de la cheminée à l'aide des 3 vis de montage. Voir Fig. H.

Fig. H

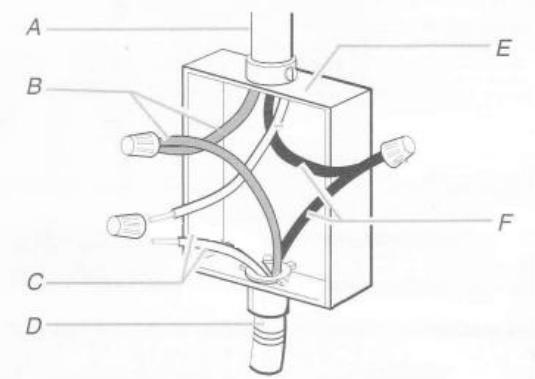

Raccordement via un boitier électrique

Utiliser le cordon d'alimention 3 fils comme suit:

A. Arrivé secteur

D. Cordon d'alimentation de la cheminée

B. Fils marron

E. Boitier electrique

C. Fils bleu

F. Fils vert et jaune (mise à la terre)

Utilisation de la cheminée

Une fois que la cheminée électrique a eté correctement installée et raccordée à une prise de terre, elle est prête à fonctionner.

Les commandes de chauffage sont situées à droite de la sortie du chauffage.

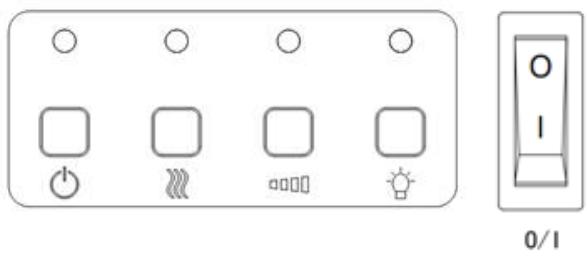

Panneau de commandes

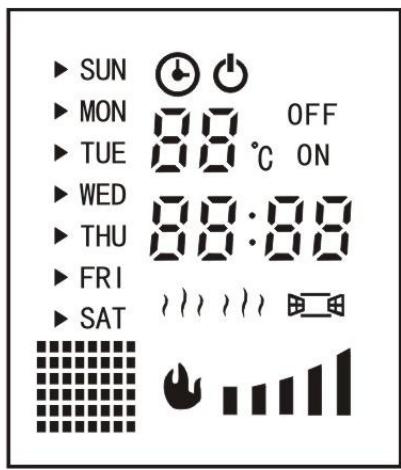

Ecran LCD

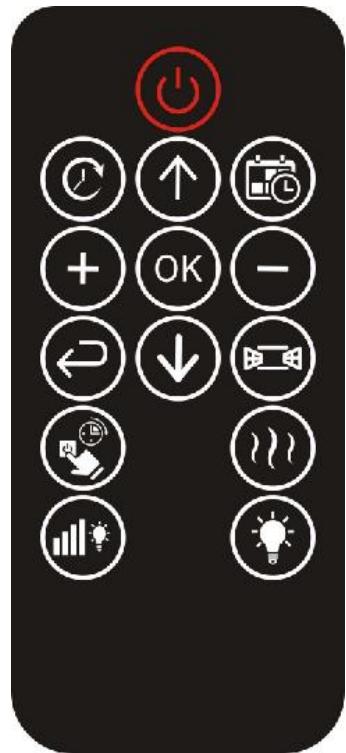

Telekomande

O/I: Appuyez sur cet interrupteur pour allumer l'appareil. Lorsque le commutateur O / I est désacté, toutes les autres fonctions s'arrêtent même si les touches sont en position ON.

: Appuyez sur ce bouton pour que l'appareil s'allume. Le témoin s'allume. Ensuite, vous pouvez à seLECTIONner les fonctions suivantes comme vous le souhaitez. Appuyez à nouveau pour éteindre le creil.

: Pour la mise à jour de la date et de l'heure. Appuyer sur ce bouton, le symbole « SUN » (pour Sunday - dimanche) clignote. Appuyer sur les flèches ↑ ou ↓ pour régler la date. Appuyer sur + pour selectionner et - pour annuler. Avec avoir régler la date, appuyer sur ↓ pour régler l'heure. Appuyer sur + ou - pour régler l'heure. Appuyer encore sur ↓ pour régler les minutes aec les boutons + ou -. Appuyer encore sur ↓ ou sur OK pour valider la date et l'heure.

NOTE: La date sera remise à 0 en cas de coupre d'électricité.

: Fonction de réglage automatique. Vous pouvez définir 10 périodes pour que la cheminée fonctionne automatiquement. Appuyez sur ce bouton, la période commence à clignoter. Le 'ON' sur l'écran LCD s'allume. Appuyez sur les boutons + ou - pour sélectionner la période désirée. Appuyez sur le bouton à nouveau, le «SUN» (pour Sunday - dimanche) sur l'écran LCD commence à clignoter. Appuyez sur les boutons ↑ ou ↓ pour sélectionner la date souhaitation et appuyez sur le bouton

• pour valider, appuyez sur le bouton - pour annuler. ÀpRES avoir régèle la date souhaiée, appuyez sur le bouton ① pour régler l'heure. Appuyez sur les boutons + ou - jusqu'à l'heure désirée. Appuyez sur le bouton ① pour passer à la position «minute». Appuyez sur le bouton + ou - jusqu'à la minute désirée. À ce moment, vous avez terminé le réglage de l'heure de démarrage. Appuyez à nouveau sur le bouton ① , le 'ON' s'éteint et le 'OFF' s'allume. Régler le temps d'arrêt de la même manière. Enfin, vous doivent définir une température souhaiée. Appuyez sur les boutons + ou - jusqu'à la température désirée. Lorsque la température ambiente souhaiée est atteinte, le chiffage arrêté automatiquement le chiffage.

: Fonction de détction de fenêtre ouverte. Appuyez sur ce bouton pour activer la fonction de détction de fenêtre ouverte. Pendant le processus de chauffage, si la température de la piece baisse de façon rapide (causee par l'arrive rapide d'air froid extérieur par exemple), le chauffage s'arrête automatiquement. L'icône correspondante sur l'écran se met à clignoter. Appuyer de nouveau sur le bouton pour désactiver cette fonction.

: Remise à 0. Appuyer sur ce bouton pour remetre toutes les programations à 0.

: Chauffage. Appuyer sur ce boutons pour activer le chauffage. Appuyer de nouveau pour l'eteindre.

: Programmation d'arret. Appuyer sur ce bouton pour activer l'arretprogrammé. Appuyer de nouveau pour stopper cette fonction

: Effet flames. Appuyer sur le bouton pour faire defiler les couleurs des flames.

: Intensité des flames. Appuyer sur ce bouton pour augmenter ou diminuer l'intensité des flames. Il y a 4 niveaux de flamme.

NOTE: L'écran LCD s'éteind après quelques instant sans commandes. Appuyer sur n'importe quel boutons pour le rallumer.

NOTE: En l'absence de programmation, vous pouvez régler la temperature désirée avec les boutons + ou - directement. Quand la temperature est atteinte, la cheminée arrete de chauffer.

Utilisation Rapide:

+ : Appuyer sur le bouton de la veille puis sur le bouton chauffage pour que la cheminée chauffe immédiatement.

Cheminées électriques WIFI

Mode d'emploi

Une fois que la cheminée électrique a ete correctement installee et connectee a une prise electrique, elle est prete a fonctionner.

Les commandes sont situées sur le côte droit de la cheminée.

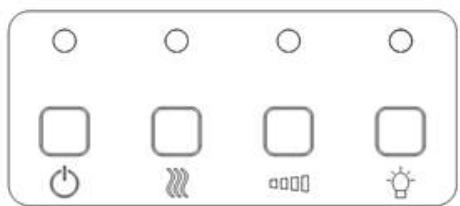

Panneau de contrôle

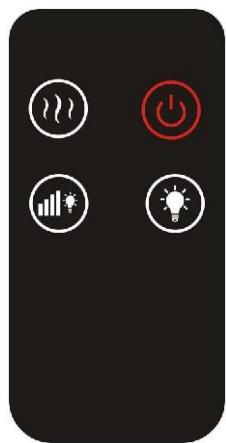

Télécommande

: Appuyez sur ce bouton, le voyant lumineux s'allumera. Ensuite, vous pouvez selectionner les fonctions suivantes selon vos besoin. Appuyez a nouveau pour eteindre le radiateur.

: Pour la fonction de chauffage - Appuyez sur ce bouton pour activer la fonction de chauffage. Appuyez a nouveau pour eteindre.

: Pour la fonction de changement de couleur de flamme - Par défaut, la couleur de flamme est jaune.

Appuyez à nouveau pour changer la couleur de la flamme. Il existe dix groupes de couleurs de flamme. Y compris quatre couleurs primaires: jaune, bleu, vert et rouge et six combinaisons différentes de couleurs mélangées.

: Pour la fonction d'intensité des flammes - Appuyez sur ce bouton pour changer l'intensité. Il y a 5

nouveau sur le bouton pour arrêté l'effet de flamme.

Contrôle WIFI

Lorsque vous utilisez la fonction de télécommande intelligente pour la première fois, veuillez confirmer la correspondance reseau entre les telephones mobiles et la cheminée electrique.

Étape 1: Recherche l'application "Tuya Smart" sur l'app store ou Google play et téléchargez-le. Ou scannez le code QR ci-dessous pour télécharger.

"Tuya Smart"

Étape 2: Une fois "Tuya Smart" installé, il faut creer un compte l'utilisateur.

1ere methode d'appairement

Allumez le bouton d'alimentation. Maintenez le bouton de réglage de la couleur de la flamme. sur le panneau de commande jusqu'à ce que levoyant lumineux commence à clignoter vite (On peut changer le statut du clignotement en laissant appuyer 5s sur le bouton).

Cliquez sur l'icone Ajouter (+) dans le coin supérieur droit de l'application «Tuya Smart». Sélectionnez la catégorie des petits apparils électroménagers.

Entrez le mot de passer de l'environnement réseau actuel pour terminer la correspondance réseau entre le téléphone mobile et la cheminée.

Après la correspondance, l'icone du radiateur s'affiche. Vous pouvez contrôler votre cheminée électrique Chemin'Arte.

2ème méthode d'appairement (si la 1ère ne fonctionne pas)

Appuyer sur « App mode » en haut à droite de l'écran.

S'assurer que la led rouge clignote lentement (une fois toute les 2 secondes). Si ce n'est pas le cas, il faut laisser le bouton appuyer pendant 5s. Cela a pour effet de modifier la fréquence de clignotement de la led.

Quand la led clignote lentement, appuyer sur « Confirm indicator slowly blink », puis vous âtes invite à entrer la clé WEP de votre réseau WIFI pour que la cheminée puisse s'y connecter.

Une fois saisie la clé appuyer sur « Confirmer ». L'application vous invite ensuite a transformer la cheminée en hotspot pour communiquer avec l'application, appuyant sur « Se connecter maintainant ». Choisir le réseau « SmartLifexxxxxxx ». le téléphone se connecte sur ce nouveau réseau émis par la cheminée. Une fois connecté, revenez en arrêt via la flèche située en haut à gauche sur l'écran du téléphone ou via le bouton « retard » de votre téléphone Android.

L'application configure ensuite le téléphone et la cheminée pour qu'il communique ensemble. Pendant ce temps ne pas eteindre le téléphone, le reseau WIFI ou la cheminée. Une fois la configuration effectuee par l'application vous ees invite a cliquer sur « terminer ». Le téléphone et la cheminée communique maintainant ensemble.

: Appuyez sur ce bouton, l'appareil émettra un bip et levoyant lumineux s/allumera. Ensuite, vous pouvez sélectionner les fonctions suivantes selon vos besoin. Appuyez à nouveau pour éteindre la cheminée.

: Voupsoupiez appuyer directement sur le bouton ^+ ou - pour atteindre la tempereature souhaitee. Lorsque la tempereature ambiente souhaitee est atteinte, la cheminée arrete automatiquement le chauffage.

: Vous pouvez définir plus de paramètres de fonctionnalités. Il a des fonctions de chauffage, de couleur de flâme, de détction de fenêtre, de luminosité de flamme et de programmation.

Toutes nos cheminées sont garanties 2 ans pieces et main d'objet. Si pendant cette période vous produit venait à dysfonctionner, veuilles suive la procédure de retard ci dessous :

• Avant toute chose, appeler le service après vente au 0951 634 467 pour déterminer la cause du problème et la solution à apporter.
• Emballer la cheminée défectueuse dans son emballage d'origine. Veillez à ce qu'elle soit bien protégée (surtout au niveau des coins).
• Joindre au colis l'original du ticket de caisse en entourant la date d'achat (aucune photocopie ne sera acceptée) ainsi que le nom et l'adresse du destinataire retour.
• Renvoyer le tout à : EFYDIS 4 allée de l'olivet, 07300 St Jean de Muzols.
• Nous nous engage ons à réparer ou remplacer votre cheminée défectueuse et à vous la renvoyer à nos frais à l'adresse mentionnée avec le colis (adresse en France métropolitaine).
• Nous vous returnerons également le ticket de caisse, dated et tamponné pour revalider la garantie.

Si vous avez des questions ou des commentaires, n'hésitez pas à visiter notre site www.cheminarte.com ou à nous contacter à [e-mail] au 0951 634 467 (prix d'un appel local).
