Type de produit	Cheminée électrique
Marque	CHEMINARTE
Modèle	VOLCANO 5XL
Alimentation électrique	AC 220-240 V, 50 Hz
Puissance	2000 W
Type de chauffage	Radiant (soufflant)
Effet de flammes	Oui, avec changement de couleur (appui long 3 secondes)
Réglage intensité des flammes	4 niveaux
Thermostat intégré	Oui, réglable par boutons + ou -
Programmation horaire	Jusqu'à 10 périodes (ON/OFF)
Détection de fenêtre ouverte	Oui, arrêt automatique si baisse rapide de température
Minuterie d'arrêt	Oui, programmable
Télécommande	Oui (incluse)
Affichage	Écran LCD
Mode d'installation	Fixation murale (nécessite perçage et chevilles)
Décorations incluses	Galets, cristaux transparents, bûches
Garantie	2 ans pièces et main-d'œuvre
Service après-vente	Téléphone : 0951 634 467, Email : [e-mail]
Sécurité	Protection contre la surchauffe (arrêt automatique si température excessive), ne pas couvrir la ventilation
Entretien	Nettoyer avec un chiffon doux sec. Ne pas utiliser de produits abrasifs.

FOIRE AUX QUESTIONS - VOLCANO 5XL CHEMINARTE

Comment installer la cheminée électrique VOLCANO 5XL ?

L'installation nécessite de fixer un rail mural. Percez 4 trous de 8 mm de diamètre et 43 mm de profondeur, insérez les chevilles, puis vissez le rail. Encastrez la cheminée dans le rail et fixez-la latéralement. Ajoutez les décorations (galets, cristaux, bûches) sur le rail transparent, puis enclenchez et vissez la façade.

Comment utiliser la télécommande ?

La télécommande permet de contrôler toutes les fonctions : allumer/éteindre, régler la température, programmer les périodes, changer l'intensité des flammes, etc. Les boutons sont similaires à ceux du panneau de commande.

Comment régler la programmation automatique ?

Appuyez sur le bouton de programmation. Sélectionnez la période (1 à 10). Réglez le jour (SUN pour dimanche, etc.), l'heure de mise en marche (ON) et l'heure d'arrêt (OFF), puis la température souhaitée. L'appareil suivra ces horaires.

Que faire en cas de dysfonctionnement ?

Contactez le service après-vente au 0951 634 467 avant tout retour. Si nécessaire, renvoyez l'appareil dans son emballage d'origine avec le ticket de caisse original à EFYDIS, 4 allée de l'Olivet, 07300 Saint-Jean-de-Muzols. La garantie de 2 ans couvre les pièces et la main-d'œuvre.

Comment nettoyer la cheminée ?

Utilisez un chiffon doux et sec pour dépoussiérer l'extérieur. Ne utilisez pas de produits abrasifs ou solvants. Ne jamais immerger dans l'eau.

Quelle est la garantie du VOLCANO 5XL ?

La garantie est de 2 ans pièces et main-d'œuvre. Elle couvre les défauts de fabrication. Pour les retours, suivez la procédure : contactez le SAV, emballez l'appareil dans son carton d'origine, joignez le ticket de caisse original, et envoyez le tout à EFYDIS.

Puis-je utiliser la cheminée sans le chauffage ?

Oui, vous pouvez allumer l'appareil sans activer le chauffage. L'effet de flammes et les décorations fonctionnent indépendamment. Appuyez sur le bouton de veille puis réglez le chauffage séparément.

Comment changer la couleur des flammes ?

Appuyez sur le bouton dédié à l'effet flammes pendant 3 secondes pour faire défiler les différentes couleurs disponibles.

Que signifie l'icône de détection de fenêtre ouverte ?

Cette fonction détecte une chute brutale de température (due à une fenêtre ouverte). Si activée, le chauffage s'arrête automatiquement et l'icône clignote. Appuyez à nouveau sur le bouton pour la désactiver.

Comment réinitialiser tous les réglages ?

Appuyez sur le bouton de remise à zéro (Reset). Cela efface toutes les programmations et ramène les paramètres d'usine.

MODE D'EMPLOI VOLCANO 5XL CHEMINARTE

Attention:

1. Ne pas exposer le meuble cheminée directement à la lumière du soleil
2. Ne pas brancher avant d'avoir lu ce manuel

Données techniques

Tension d'alimentation: AC220-240V, 50Hz Puissance: 2000W

Important

Les enfants de moins de 8 ans et les personnes vulnérables ne doivent pas s'approcher à moins d'être continuellement surveillés.

Les parties frontales du chauffage de ce produit peuvent venir très chaudes et causer des brûlures.

Ce pictogramme indique qu'il ne faut pas couvrir la ventilation du chauffage

Do not cover

Liste des pièces contenues dans le carton

REF NO	DESCRIPTION	QTY
A		4 PCS
B		4 PCS
C		1 PC
D		4 PCS
E		5 PCS

Installation

Étape 1: Choisir le mur où vous souhaitez installer la cheminée. Tracer une ligne horizontalement puis marquer 4 trous. Fig. A.

Fig. A

Étape 2: Percer 4 trous de 8mm de large et de 43mm de long et y insérer les chevilles appropriées. Fig. B.

Fig. B

Étape 3: Poser la tringle sur les chevilles et visser en utilisant visses et rondelles. Fig. C.

Étape 4: La cheminée vient ensuite s'encastrer dans le rail comme suit. Faire attention à ce que le fond de la cheminée soit bien encastré dans la tringle. Fig. D.

Étape 5: Visser la tringle à la cheminée par les côtés. Fig. E.

Fig. E

Étape 6: Mettre les galets, cristaux transparents, buches ou autres décorations sur le rail transparent à la base de l'écran des flammes. Fig. F.

Fig. F

Étape 7 : Enclencher la façade dans les 6 fentes se trouvant de chaque côté de la cheminée. Fig. G.

Fig. G

Étape 8: Visser ensuite la façade à la cheminée par le haut en utilisant les 3 vis restantes. Fig. H.

Fig. H

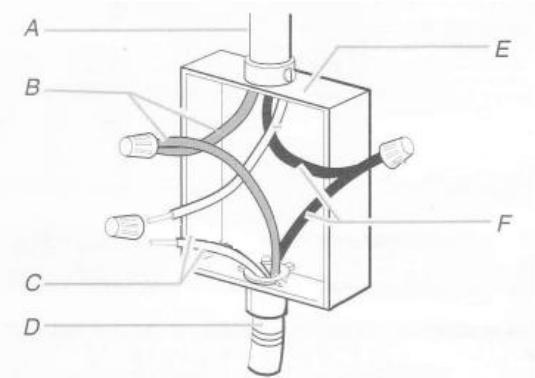

Raccordement via un boîtier électrique

Utiliser le cordon d'alimentation 3 fils comme suit:

Arrivée secteur

D. Cordon d'alimentation de la cheminée

B. Fils marron

E. Boîtier électrique

C. Fils bleu

F. Fils vert et jaune (mise à la terre)

Utilisation de la cheminée

Une fois que la cheminée électrique a été correctement installée et raccordée à une prise de terre, elle est prête à fonctionner.

Les commandes de chauffage sont situées à droite de la sortie du chauffage.

Panneau de commandes

Ecran LCD

Telekommande

Appuyez sur ce bouton pour que l'appareil s'allume. L'appareil émet un bip et le témoin s'allume. Ensuite, vous pouvez sélectionner les fonctions suivantes comme vous le souhaitez.

souhaitez. Appuyez à nouveau pour éteindre l'appareil.

Pour la mise à jour de la date et de l'heure. Appuyer sur ce bouton, le symbole « SUN » (pour Sunday - dimanche) clignote. Appuyer sur les flèches ↑ ou ↓ pour

régler la date. Appuyer sur + pour sélectionner et - pour annuler. Après avoir réglé la date, appuyer sur pour régler l'heure. Appuyer sur + ou - pour régler l'heure. Appuyer encore sur pour régler les minutes avec les boutons + ou -. Appuyer encore sur ou sur OK pour valider la date et l'heure.

NOTE: La date sera remise à 0 en cas de coupure d'électricité.

: Fonction de réglage automatique. Vous pouvez définir 10 périodes pour que la cheminée fonctionne automatiquement. Appuyez sur ce bouton, la période commence à clignoter. Le 'ON' sur l'écran LCD s'allume. Appuyez sur les boutons + ou - pour sélectionner la période désirée. Appuyez sur le bouton à nouveau, le «SUN» (pour Sunday - dimanche) sur l'écran LCD commence à clignoter. Appuyez sur les boutons ↑ ou ↓ pour sélectionner la date souhaitée et appuyez sur le bouton + pour valider, appuyez sur le bouton - pour annuler. Après avoir réglé la date souhaitée, appuyez sur le bouton pour régler l'heure. Appuyez sur les boutons + ou - jusqu'à l'heure désirée. Appuyez sur le bouton pour passer à la position «minute». Appuyez sur le bouton + ou - jusqu'à la minute désirée. À ce moment, vous avez terminé le réglage de l'heure de démarrage. Appuyez à nouveau sur le bouton, le 'ON' s'éteint et le 'OFF' s'allume. Régler le temps d'arrêt de la même manière. Enfin, vous devez définir une température souhaitée. Appuyez sur les boutons + ou - jusqu'à la température désirée. Lorsque la température ambience souhaitée est atteinte, l'appareil arrête automatiquement le chauffage.

: Fonction de détection de fenêtre ouverte. Appuyez sur ce bouton pour activer la fonction de détection de fenêtre ouverte. Pendant le processus de chauffage, si la température de la pièce baisse de façon rapide (causée par l'arrivée rapide d'air froid extérieur par exemple), le chauffage s'arrête automatiquement. L'icône correspondante sur l'écran se met à clignoter. Appuyez de nouveau sur le bouton pour désactiver cette fonction.

: Remise à zéro. Appuyer sur ce bouton pour remettre toutes les programmations à 0.

Chauffage. Appuyer sur ce bouton pour activer le chauffage. Appuyer de nouveau pour l'éteindre.

Programmation d’arrêt. Appuyer sur ce bouton pour activer l’arrêt programmé. Appuyer de nouveau pour stopper cette fonction.

Effet flammes. Appuyer 3 secondes pour changer la couleur des flammes.

: Intensité des flammes. Appuyer sur ce bouton pour augmenter ou diminuer l'intensité des flammes. Il y a 4 niveaux de flammes.

NOTE: L'écran LCD s'éteint après quelques instants sans commandes. Appuyer sur n'importe quel bouton pour le rallumer.

NOTE: En l'absence de programmation, vous pouvez régler la température désirée avec les boutons + ou - directement. Quand la température est atteinte, la cheminée arrête de chauffer.

Utilisation rapide:

Appuyer sur le bouton de la veille puis sur le bouton chauffage pour que la cheminée chauffe immédiatement.

Procedure de RETOUR chemin'arte

Toutes nos cheminées sont garanties 2 ans pièces et main d'œuvre. Si pendant cette période votre produit venait à dysfonctionner, veuillez suivre la procédure de retour ci-dessous :

• Avant toute chose, appeler le service après-vente au 0951 634 467 pour déterminer la cause du problème et la solution à apporter.
• Emballer la cheminée défectueuse dans son emballage d'origine. Veillez à ce qu'elle soit bien protégée (surtout au niveau des coins).
• Joindre au colis l'original du ticket de caisse en entourant la date d'achat (aucune photocopie ne sera acceptée) ainsi que le nom et l'adresse du destinataire.
• Renvoyer le tout à : EFYDIS 4 allée de l'Olivet, 07300 Saint-Jean-de-Muzols.
• Nous nous engageons à réparer ou remplacer votre cheminée défectueuse et à vous la renvoyer à nos frais à l'adresse mentionnée avec le colis (adresse en France métropolitaine).
• Nous vous retournerons également le ticket de caisse, daté et tamponné pour revalider la garantie.

Si vous avez des questions ou des commentaires, n’hésitez pas à visiter notre site www.cheminarte.com ou à nous contacter à [e-mail] au 0951 634 467 (prix d’un appel local).
