MODE D'EMPLOI ENERGYDRILL 13B PEUGEOT

Insérer la crémaillère (B) dans le flasque de la colonne et glisser les pieces dans la colonne simultanément. Le petit rebord de la crémaillère est positionné entre la colonne et la bride.

La partie supérieure de la crémaillère est positionné de façon similaire entre la colonne et la bague.

Fixer le carter de protection AVANT le mandrin

Bevestig de bewaker VOORDAT boorkop

Fije el protector ANTES mandril

Anexe o guarda ANTES chuck

Montare la guardia PRIMA mandrino

Attach the guard BEFORE chuck

Serrer le carter (B) sur l'axe de la broche à l'aide de la vis cruciforme (a) située sur le coté

Contact de sécurité : la perceuse ne démarre pas si le capot supérieur est ouvert

Veiligkeit contact: de boor Niet starten als de bovenklep open

Tourner la molette (1) jusqu'à la valeur de la profondeur désirée et verrouiller (2).

Assurez vous que la perceuse est immobilisée complètement avant de changer les vitesses.

1- Debrancher la perceuse
2- Avant la première utilisation, déverrouiller les 3 vis de serrage du moteur (a, b, c)
3-Tourner la molette située a I'arriere, derriere la poulie, de façon a faire avancer cette derniere
et ainsi détendre la courroie.
4- Placer les courroies de façon à obtaining la vitesse désirée.
5- REPLACER le moteur vers l'arrière de la perceuse en utilisant la molette
6- Resserrer les 3 vis de serraig pour plus de suret et verifier la tension des courroies.
Des courroies trop tendues risquent de détériorer les pouilies et les roulements.

Choix de la vitesse de rotation du mandrin

IMPORTANT! Ne pas travailler à main levée : tousiers bloquer ou serrer la piece sur la table et bloquer l'étau sur la table à l'alde des boulons

Description et repérage des organes de la machine

FIG. A & B

01 Interrupteur arrêt coup de poing
Table
03 Etau
04 Réglage table
05 Inclinaison table
06 Cabestan interchangeable
07 Tension courroie
08 -
09 Carter de mandrin
10 Capôt poulie
11 Butée de profondeur
12 -
13 -
14
15
16 -

Contenu du carton

FIG.C

Assemblage de la machine

FIG. D

01 Montage colonne
02 Montage crémaillère
03 Montage de la tête
04 -
05 Fixation de la machine

Fonctionnalité de la machine

FIG. E

01 Mise en marche et arrêt
02 Montage-demontage des accessoires
03 Orientation de la table
04 Utilisation de la butée de profondeur
05 Comment changer de vitesse
06 -
07 -
08 -
09 -
10 RÉalisation d'un perçage

Réglages de la machine

FIG. F

01 Tension des courroies
02 -
03 -
04 -

FR

Remplacement des consommables

FIG. G

01 Accessoires disponibles
02 -

Entretien, recommendations et conseils

01 L'utilisation d'accessoires adaptés et en bon état est garanté d'un fonctionnement optimal.
02 Graissage de la broche
Pour éviter la rouille, graisser les parties métalliques usinées (table, colonne,...)
04 Vérifier l'etat des courroies régulierement
05 Lubrifier lors du perçage le foret avec un mélange d'huile soluble et d'eau

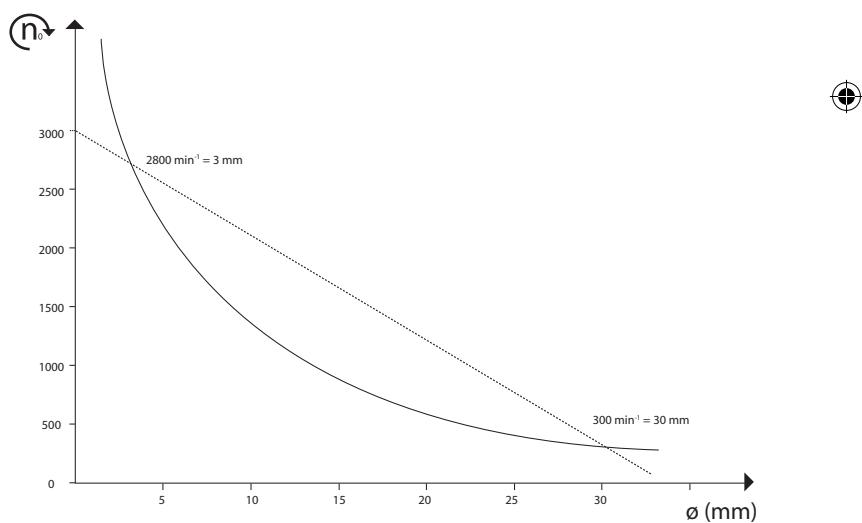

06 Adapter la vitesse de rotation du mandrin au diamètre du foret:

• Petit diamètre = grande vitesse
• Gros diamètre = petite vitesse

EN
