MARCEL - WC suspendu JACOB DELAFON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	WC suspendu
Marque	JACOB DELAFON
Modèle	MARCEL
Hauteur d'assise	41 cm
Repère d'installation	1 m du sol
Alimentation	Eau froide avec robinet d'arrêt
Type de chasse	Double commande
Matériau de la cuvette	Céramique
Abattant inclus	Oui, avec fixations et charnières
Entretien recommandé	Nettoyage périodique du joint du mécanisme
Précautions de sécurité	Porter chaussures de sécurité, lunettes de protection, manipuler le verre à deux
Pièces détachées disponibles	Oui, voir liste complète dans la notice
Code mécanisme de chasse	RTA232NF
Code robinet flotteur	RTA228NF
Code cuvette	EDV101-00
Code abattant	E21185-00
Code kit fixation murale	RTA066NF
Code kit fixation au sol	RTA065NF
Service après-vente	Page 13 de la notice
Installation	Recommandée par un professionnel

FOIRE AUX QUESTIONS - MARCEL JACOB DELAFON

Comment installer le bâti-support du WC suspendu ?

Positionnez le bâti-support à niveau, repérez les trous de perçage au sol et au mur. Enclenchez le coude d'évacuation, réglez la hauteur des pieds, puis fixez-le avec les vis fournies. Vérifiez la planéité verticale et horizontale avant le serrage définitif.

Comment régler la plaque de commande ?

Découpez le boîtier de réservation à la bonne dimension. Mesurez l'épaisseur de l'habillage, coupez les vis de serrage (blanches) en ajoutant 10 mm, et les vis de commande (bleues) en ajoutant 20 mm. Fixez la contre-plaque, puis enclenchez la plaque de commande.

Comment remplacer le mécanisme de chasse ?

Fermez le robinet d'arrivée d'eau. Déclipsez la contre-plaque, appuyez sur l'ergot et retirez le mécanisme en tirant vers le haut. Dévissez et remplacez le joint si nécessaire. Pour le changement complet, commandez la pièce RTA232NF.

Comment nettoyer le joint du mécanisme ?

Fermez l'arrivée d'eau, retirez le mécanisme comme indiqué. Dévisser le joint en tirant vers le haut, nettoyez-le ou remplacez-le. Remontez en sens inverse. Assurez-vous de bien fermer le robinet avant toute intervention.

Quelles sont les précautions de sécurité à prendre lors de l'installation ?

Portez des chaussures de sécurité et des lunettes de protection. Manipulez les panneaux en verre à deux personnes. Laissez les emballages de protection en place sur les arêtes en verre jusqu'à la fin. Respectez les codes du bâtiment et de plomberie.

Où trouver les pièces de rechange pour mon WC MARCEL ?

Les pièces de rechange sont listées dans la notice avec leurs codes. Par exemple, le mécanisme de chasse (RTA232NF), le robinet flotteur (RTA228NF), la cuvette (EDV101-00), l'abattant (E21185-00). Contactez votre revendeur Jacob Delafon ou le service après-vente.

Comment purger l'installation avant le raccordement ?

Branchez le robinet d'arrêt et vissez. Ouvrez l'eau pour purger l'installation avant de raccorder définitivement. Ne déréglez pas le robinet d'arrêt afin de garantir le volume de chasse.

Quelle est la hauteur d'assise recommandée pour le WC suspendu ?

La hauteur d'assise recommandée est de 41 cm. Pour cela, positionnez le repère d'installation à 1 mètre du sol (Δ).

Comment changer le robinet d'arrêt ?

Fermez l'arrivée d'eau générale. Déclipsez le robinet, dévissez le flexible et sortez le robinet du réservoir. Remplacez par un neuf (code RTA231NF) et remontez en suivant les étapes inverses.

Comment centrer l'abattant par rapport à la cuvette ?

Après avoir positionné l'abattant sur les fixations, serrez les écrous rapides avec la clé fournie. Remontez l'abattant pour qu'il soit en appui sur le mur. Vérifiez le centrage et ajustez si nécessaire.

MODE D'EMPLOI MARCEL JACOB DELAFON

1/ Montage du bâti-support - page 6

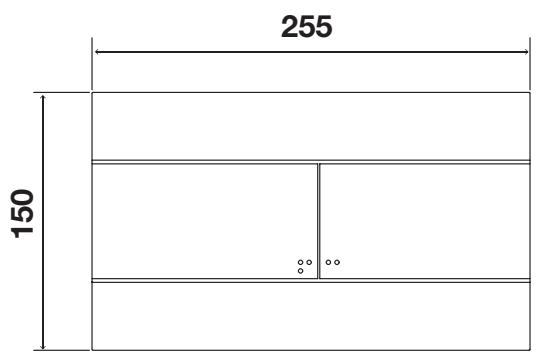

2/ Montage de la plaque de commande - page 8

3/ Montage de la cuvette - page 11

4/ Montage de l'abattant - page 12

5/SAV-page 13

FR

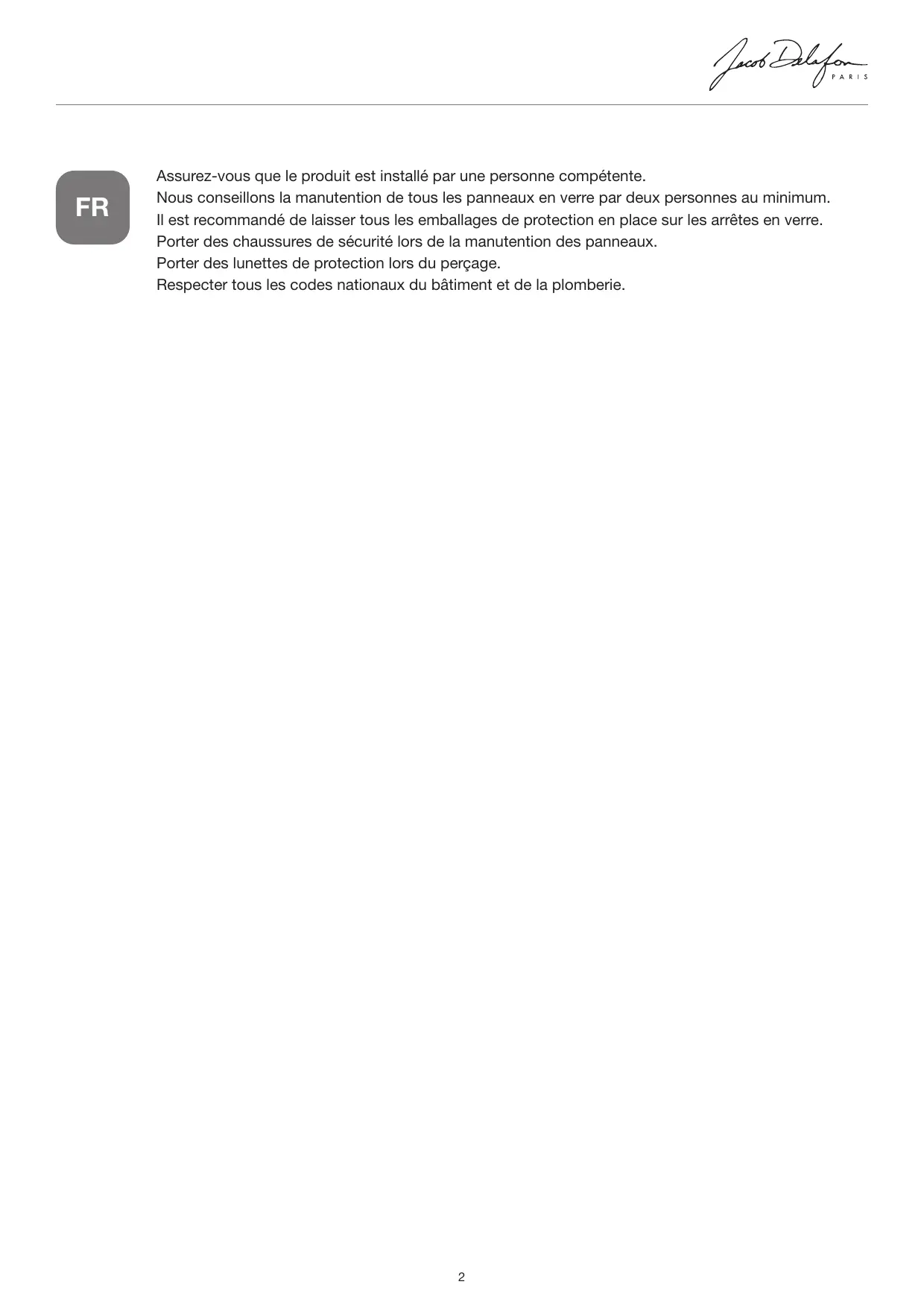

Assurez-vous que le produit est installé par une personne compétente.

Nous conseillons la manutention de tous les panneaux en verre par deux personnes au minimum.

Il est recommandé de laisser tous les emballages de protection en place sur les arrêtes en verre.

Porter des chaussures de sécurité lors de la manutention des panneaux.

Porter des lunettes de protection lors du perçage.

Respecter tous les codes nationaux duBATIMENT et de la plomberie.

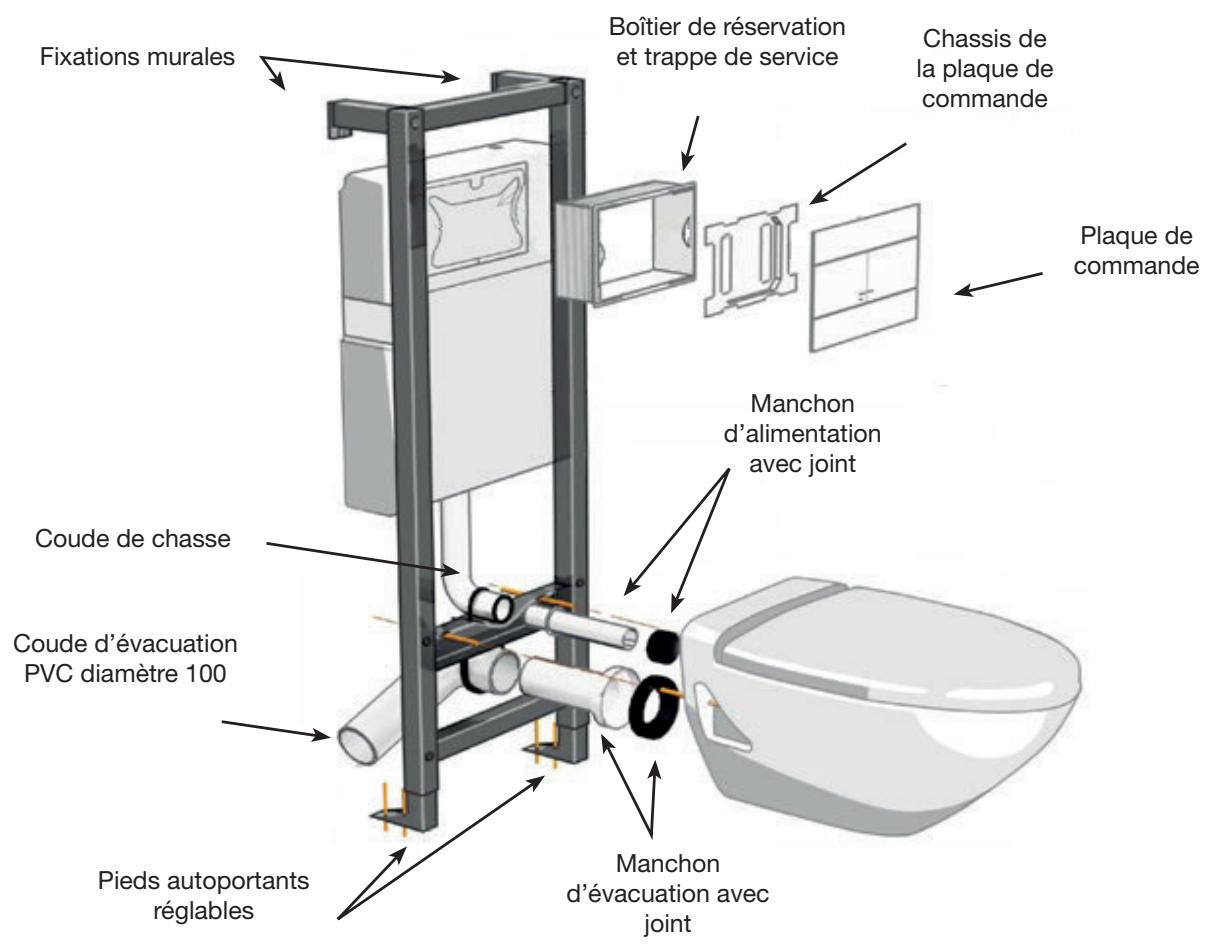

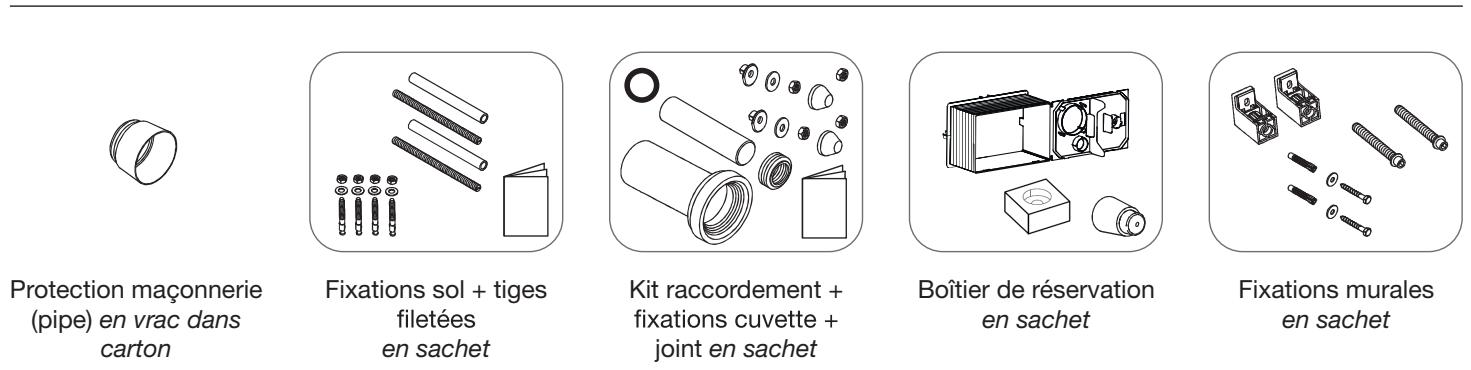

CONDITIONNEMENT DES SOUS-ENSEMBLES DU BÂTI-SUPPORT :

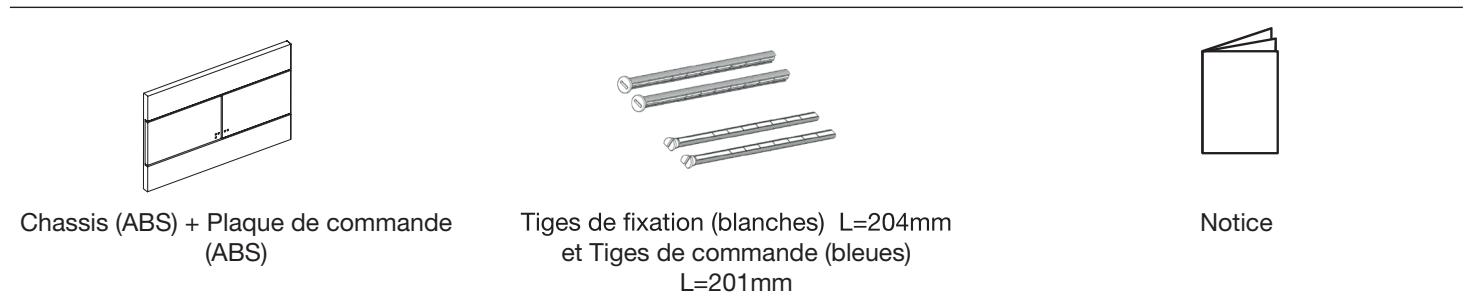

CONTENU DE LA BOITE DE LA PLAQUE DE COMMANDE :

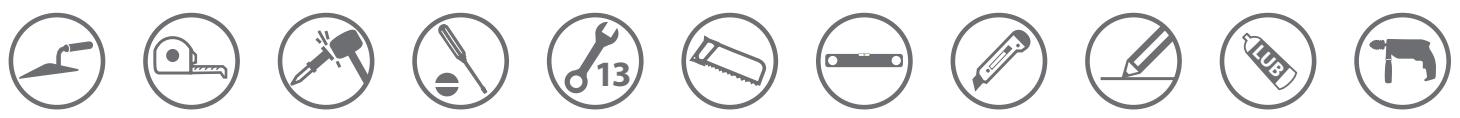

OUTILS NÉCESSAIRES À L'INSTALLATION :

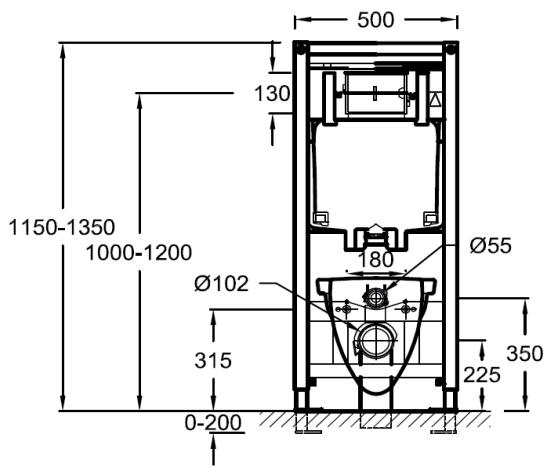

dimensions en millimetres

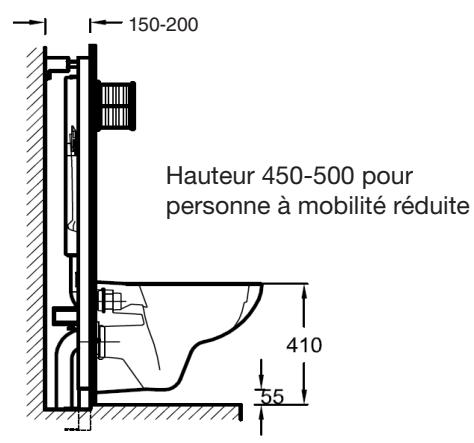

Recommendation 41 cm hauteur d'assise = repère d'installation à 1m de hauteur (Δ) du sol

Positionner le bâti-support à niveau pour repréage des trous de perclement au sol et au mur (optionnel). Se rapporter aux recommandations d'installation figurant sur le schéma technique situé sur le carton de la cuvette. Attention au sens des pieds.

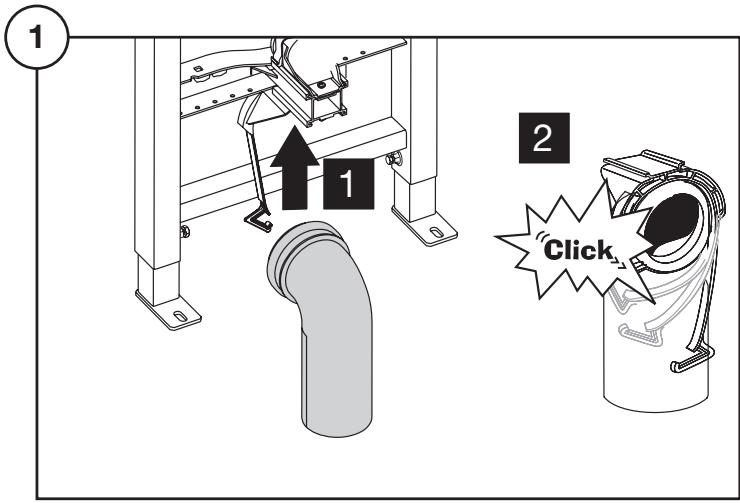

1. Enclencher le coude d'évacuation dans le bâtisupport, en le clipsant.

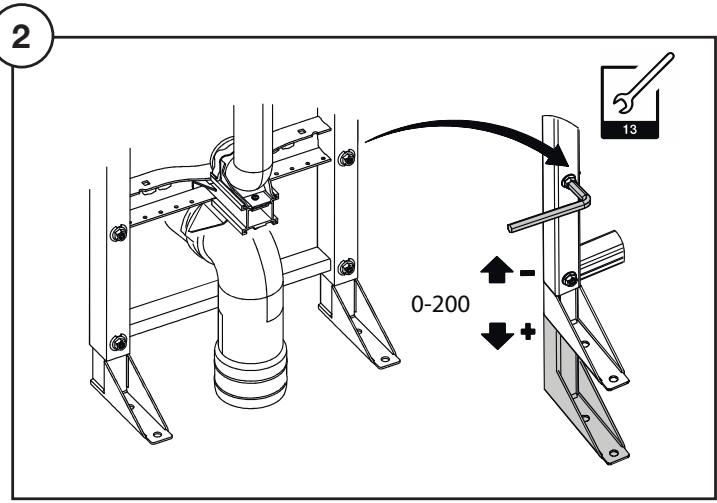

2. Régler en hauteur les pieds.
Pose possible sur sol fini ou sur sol brut.

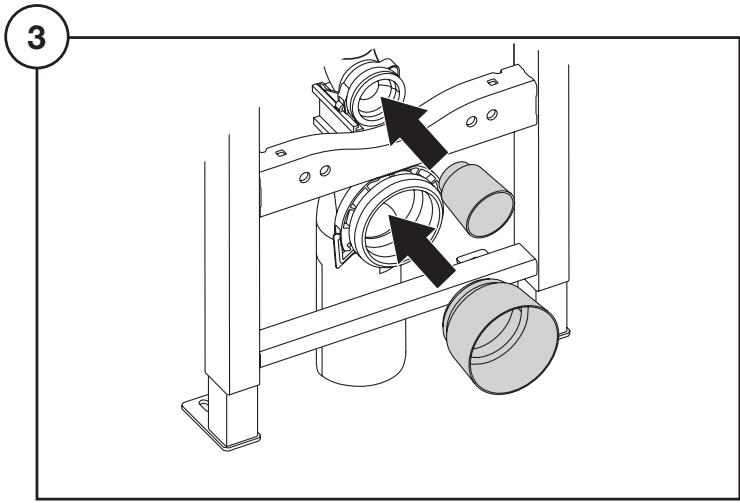

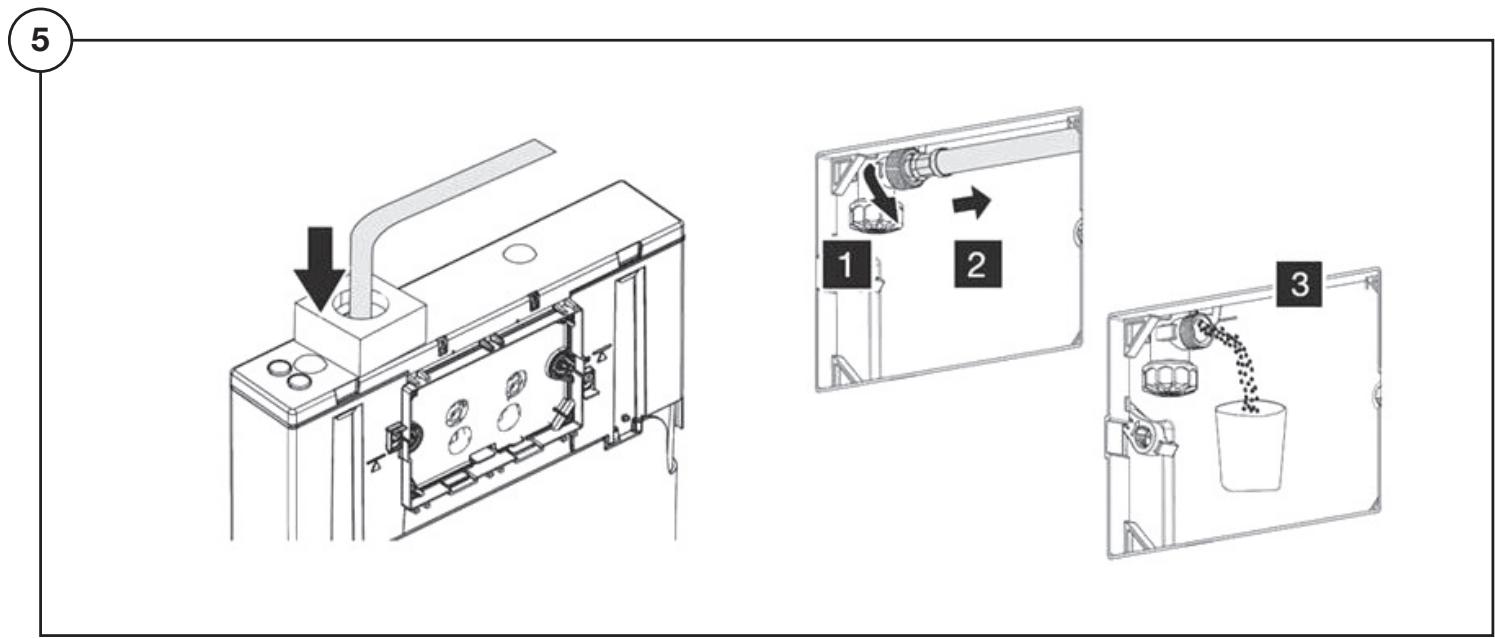

3. Positionner les bouchons de protection pour empêcher les impuretés de pénétrer dans l'alimentation et l'évacuation.

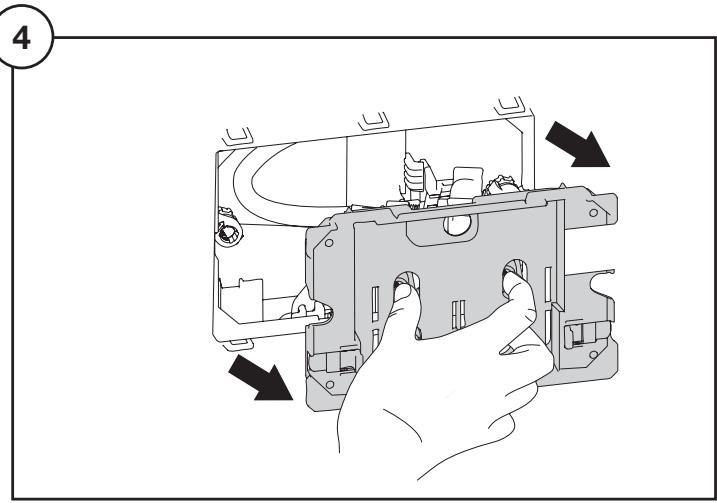

4. Enlever la contre - plaque située sur la trappe de service.

Afin de garantir un accès permanent au raccord du robinet d'arrêt, celui-ci doit se trouver à l'intérieur du réservoir.

1. Brancher le robinet et visser. Purger l'installation avant raccordement. Ne pas dérégler le robinet d'arrêt afin de garantir le volume de chasse.

1. Repositionner la contre-plaque sur la trappe de service.

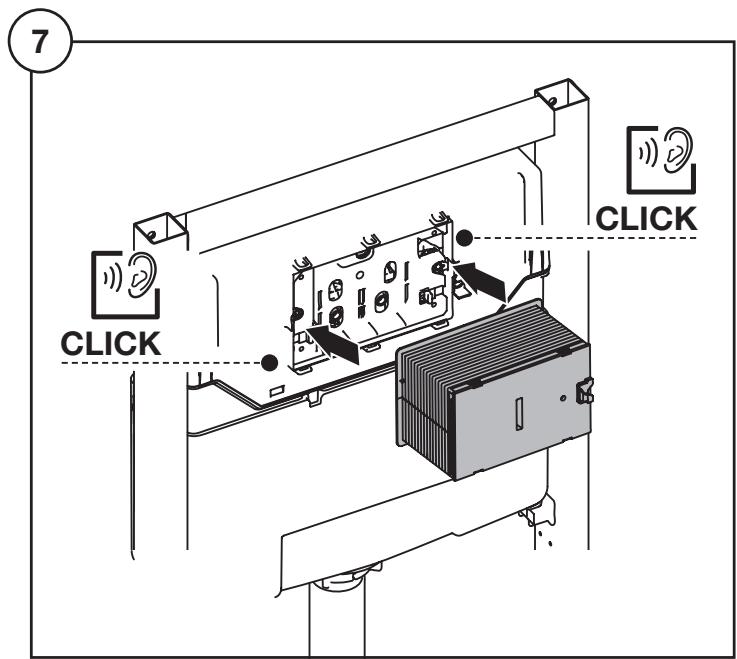

1. Positionner le boîtier de réservation sur la trappe de service et la verrouiller.

8

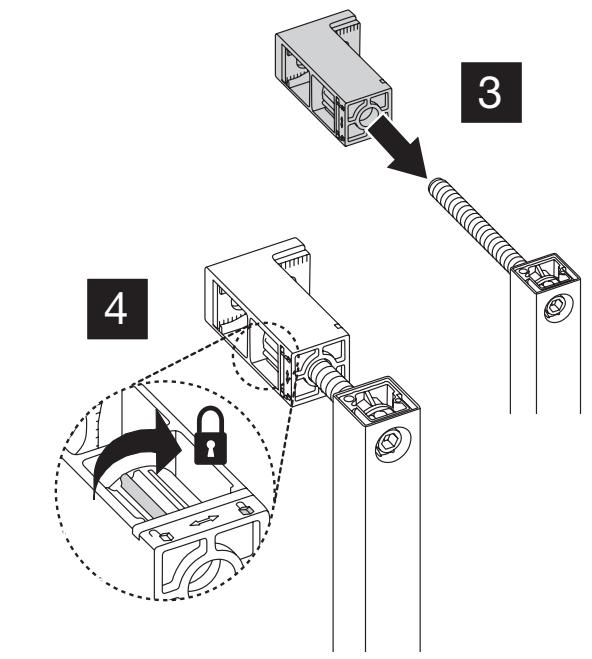

8. Enclencher les fixations murales dans leur logement. Les régler et verrouiller leur position.

9

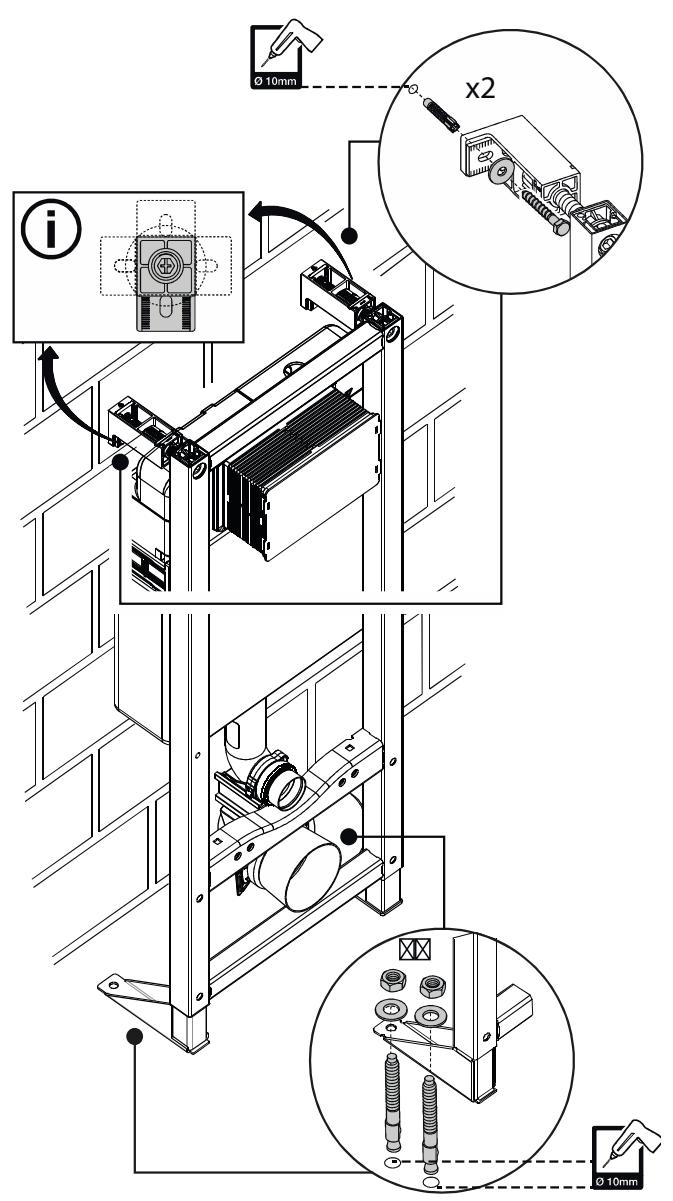

9. Percer le sol et le mur afin d'y fixer le bâti-support, à l'aide des vis fournies.

Vérifier la planéité verticale et horizontale et l'aplomb du bâti-support avant de le fixer définitivement.

Le boîtier de protection et bouchons en plastique sont à installer impératifement pour éviter toute impuretée de pénétrer dans le réservoir et les evacuations.

10

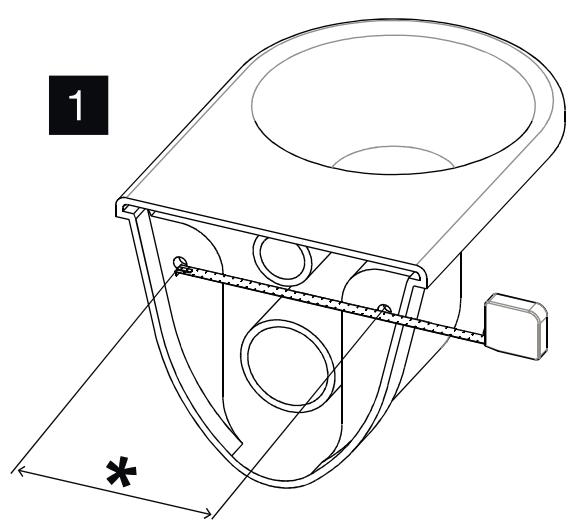

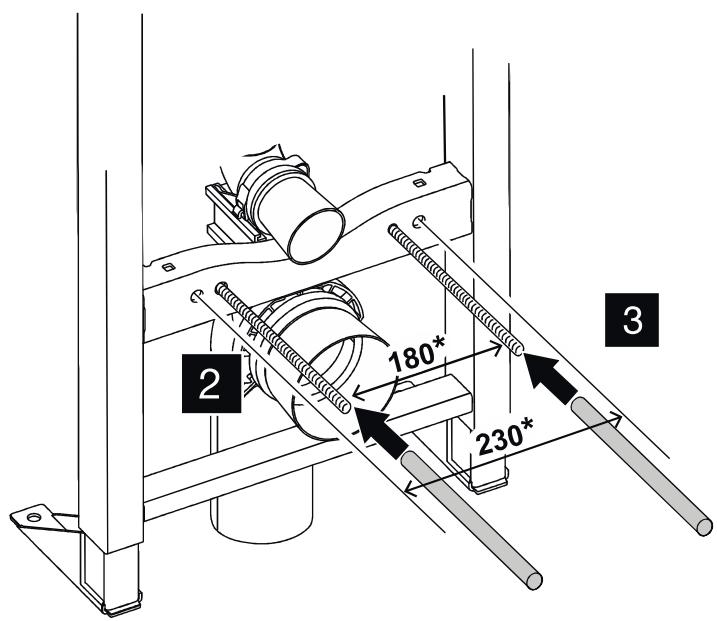

10. Mesurer l'entraxe de la cuvette, puis visser les tiges filtées à la bonne largeur, sur le bâti-support. Les protégger par un manchon en plastique en tenant compte de l'épaisseur de l'habillage, du carrelage et de la cuvette ; rajouter 15 mm sur la longueur de la vis

i

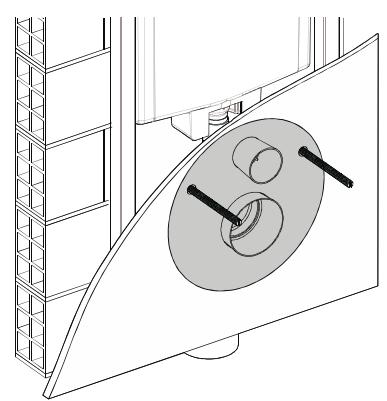

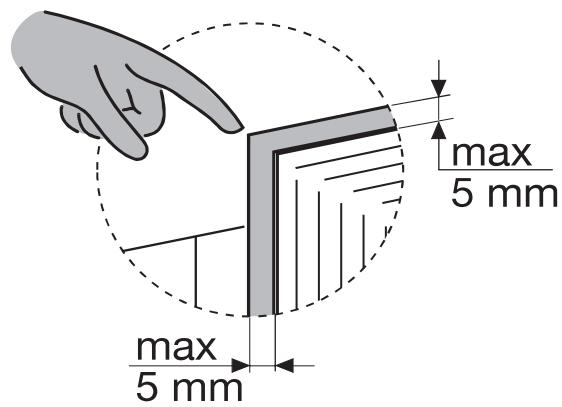

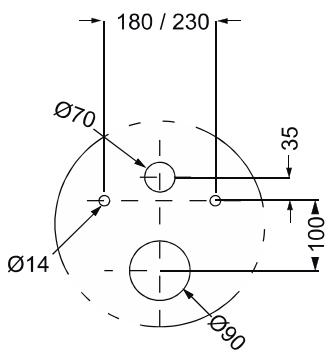

INDICATION POUR LA DÉCOUPE DE L'HABILLAGE

i

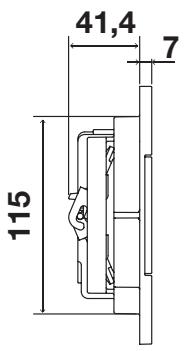

INDICATION POUR LA DÉCOUPE DU BOITIER DE RÉSERVATION

Dimensions en millimetres

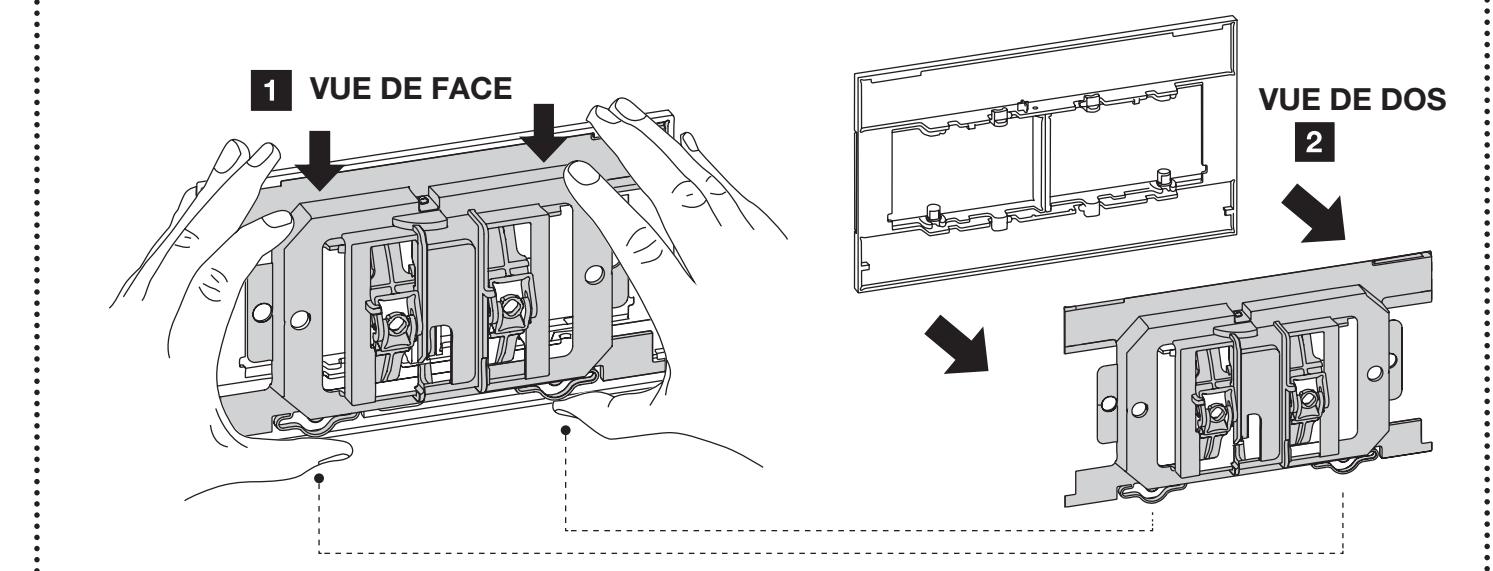

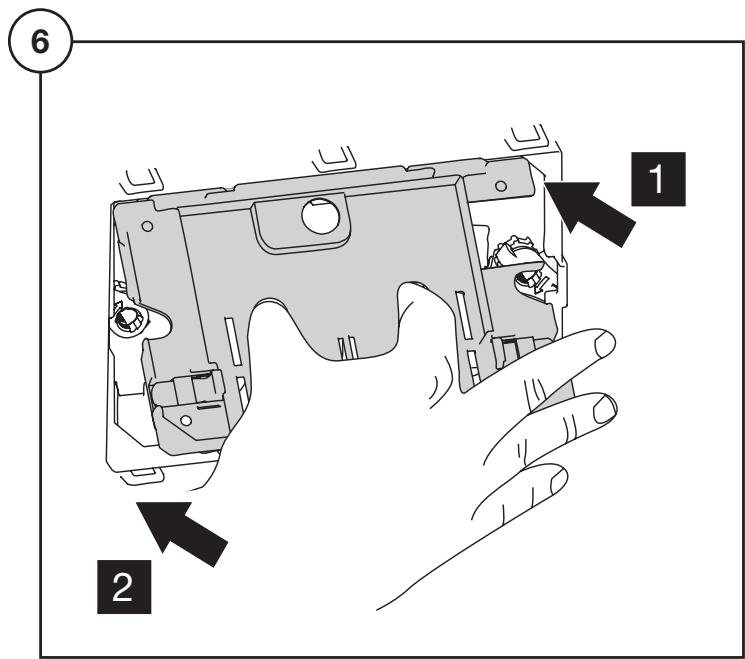

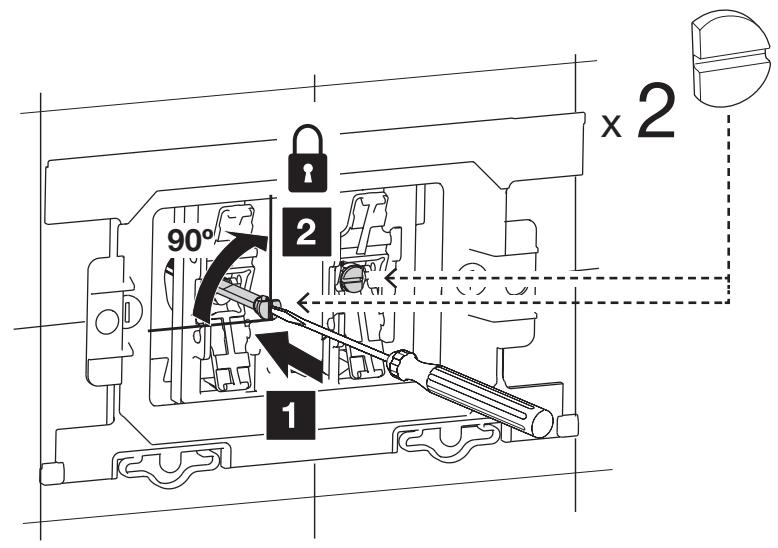

INDICATION POUR DÉVERROUILLER LA CONTRE-PLAQUE DE COMMANDE

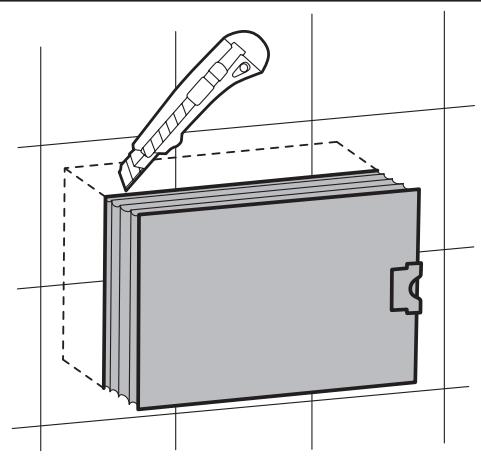

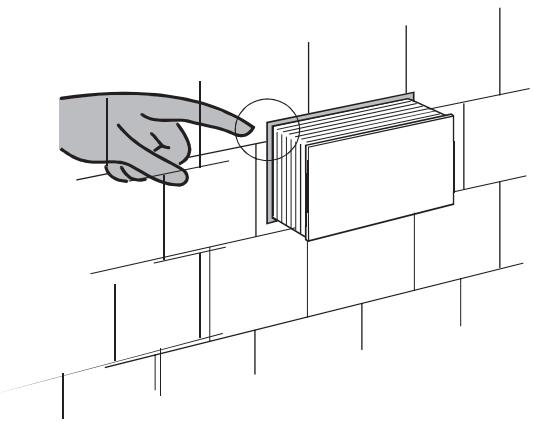

1. Découper la partie du boîtier qui déborde de l'habillage.

2

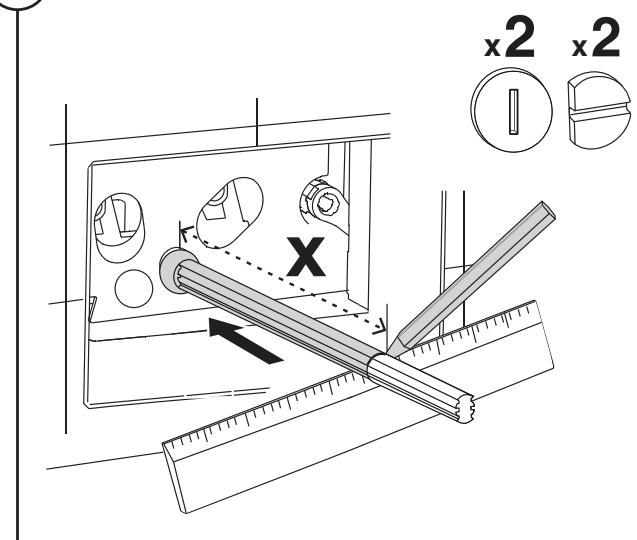

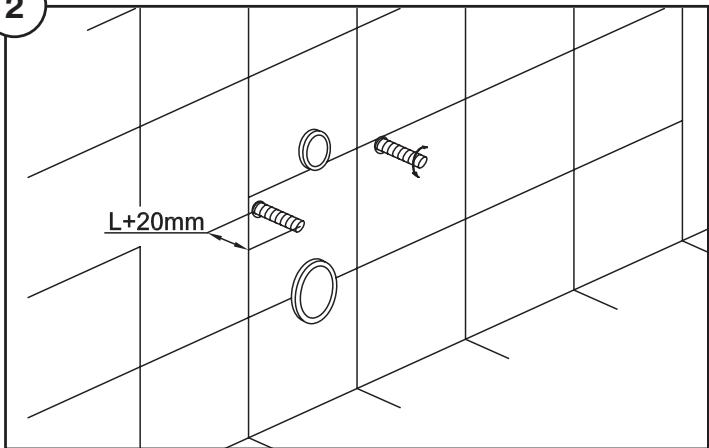

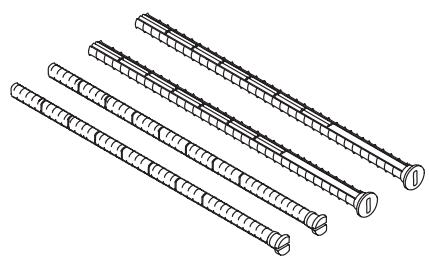

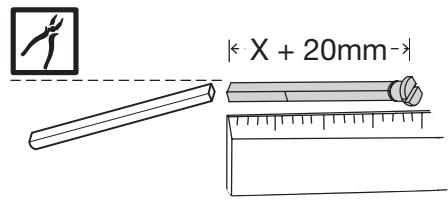

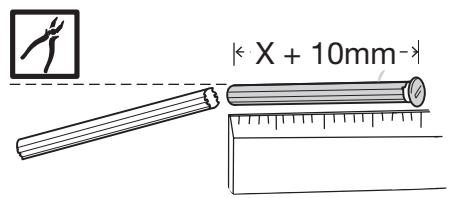

1. Positionner une vis de serrage (blanche), puis mesurer la longueur et ajouter 10 mm avant de la couper. Positionner une vis de commande de chasse (bleue), puis mesurer la longueur et ajouter 20 mm avant de la couper.

i

3

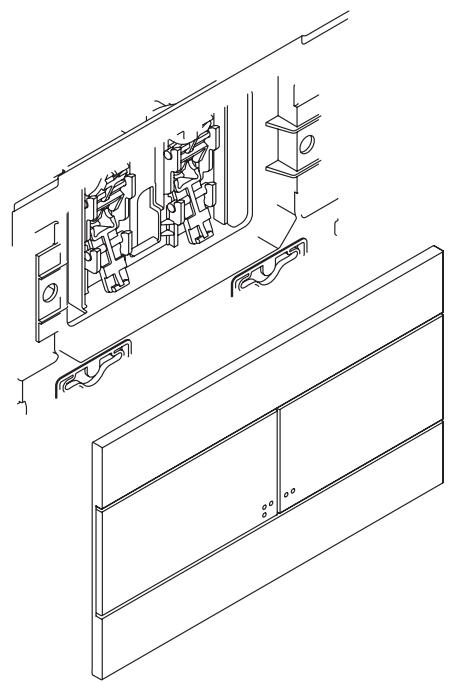

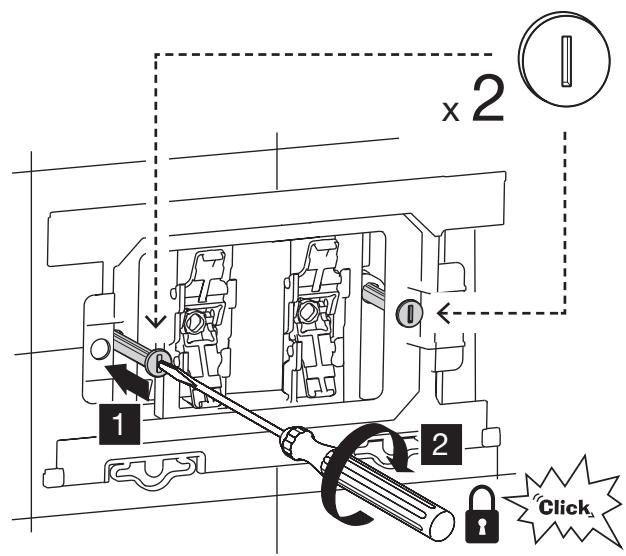

1. Fixer la contre-plaque de commande à l'aide des deux vis de serrage (blanches) préalablement découvertes.

4

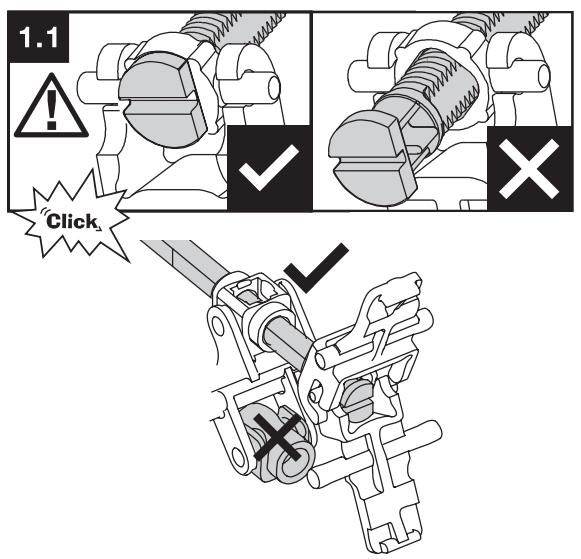

4. Puis fixer les deux vis bleues jusqu'à enclenchement (qui permettent le déclenchement de la chasse double commande).

5

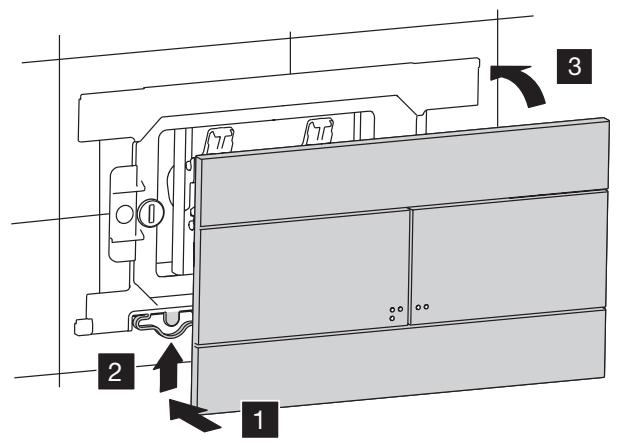

5. Enfin positionner la plaque de commande.

1

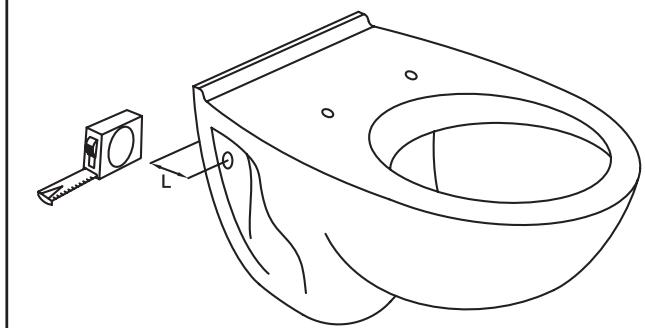

1. Mesurer l'épaissur de la céramique.

2

2. La longueur des fixations doit être 20mm plus longue que l'épaissur de la ceramique.

3

2

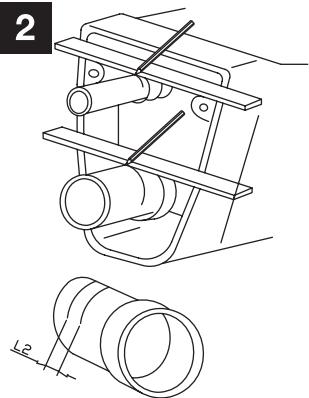

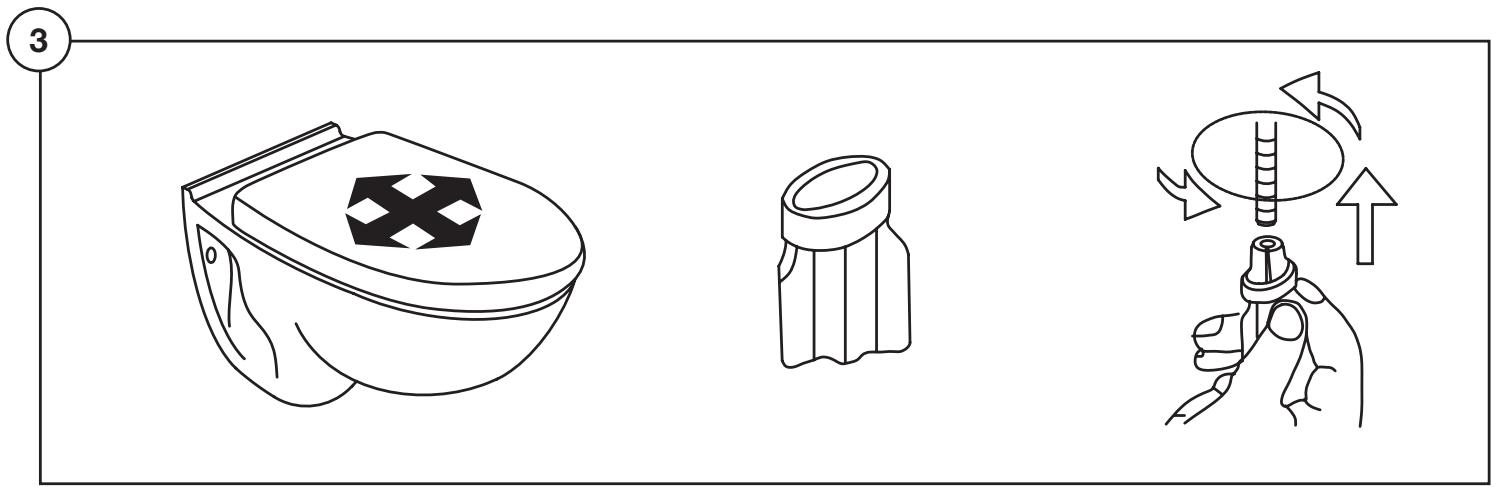

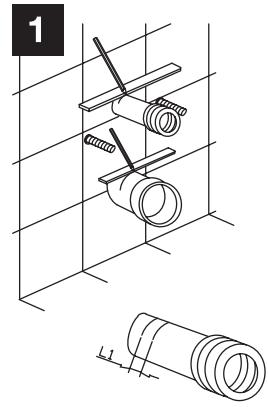

3.1. Insérer jusqu'au bout les manchons d'évacuation et d'arrivée d'eau sur le bati-support.

Marquer la limite entre le manchon et le mur sur chaque manchon.

3.2. Puis faire de même en insérant les manchons sur le WC. Marquer la limite entre le manchon et la céramique.

Les deux mesures rapportées sont identifiées sur le schéma ci-dessus par «L1» et «L2».

5

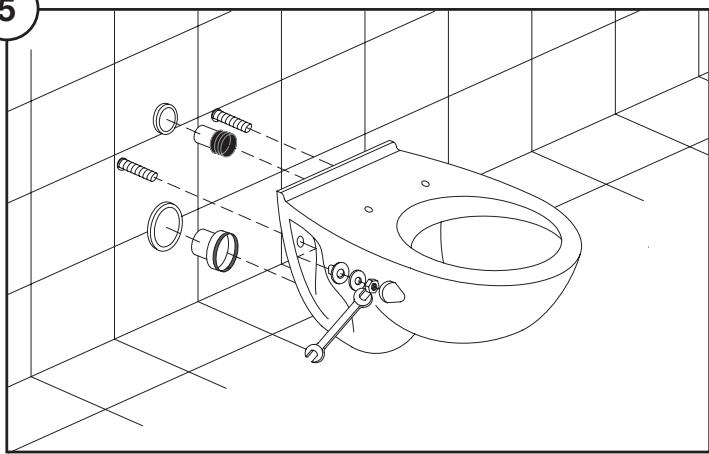

5. Insérer les manchons, puis la céramique sur les fixations. Vérifier la planéité et procéder au serrage.

4

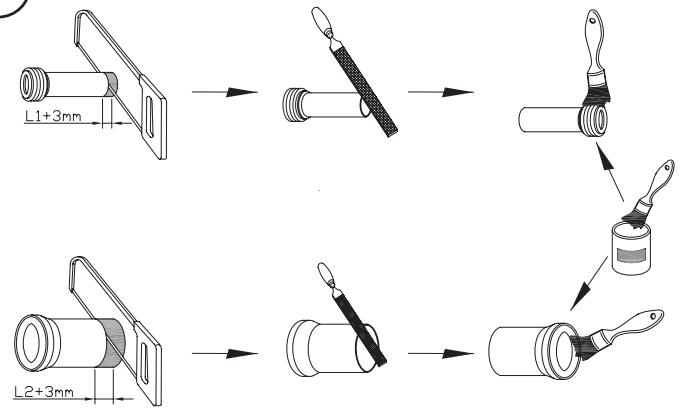

4. Mesurer les distances (L1) et (L2), y ajouter 3 mm et reporter ces mesures sur l'extrémité des manchons d'arrivée et d'évacuation d'eau.
Vérifier la mesure et couper l'exçédent.

6

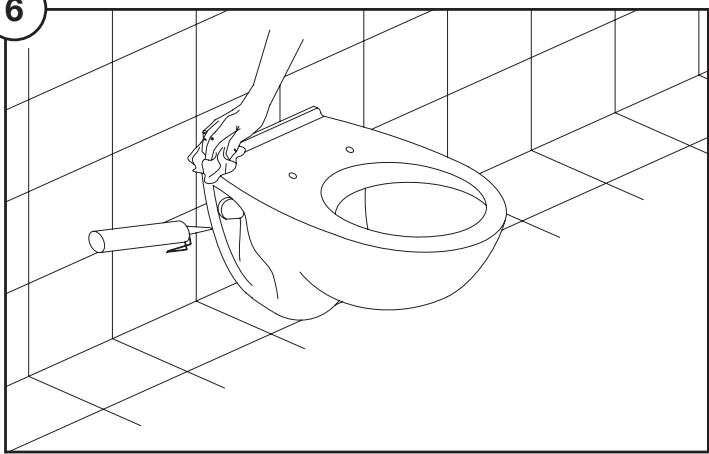

6. Jointer le pourtour de la céramique et du mur.

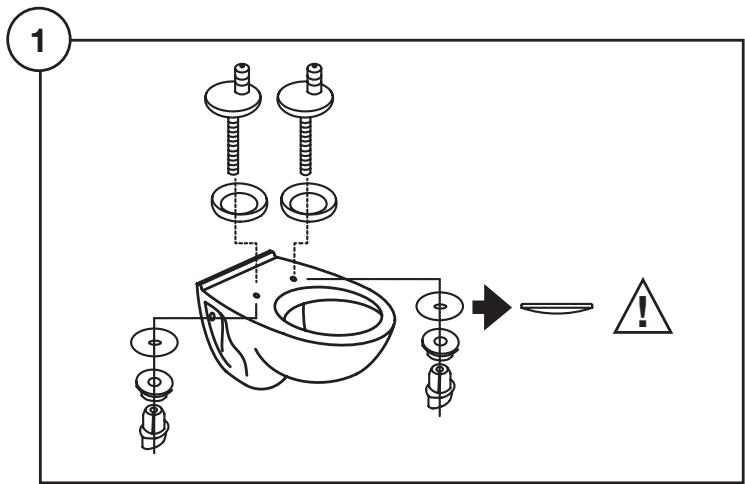

1. Nettoyer la cuvette. Positionner les fixations sur celle ci en tenant compte du sens des rondelles.

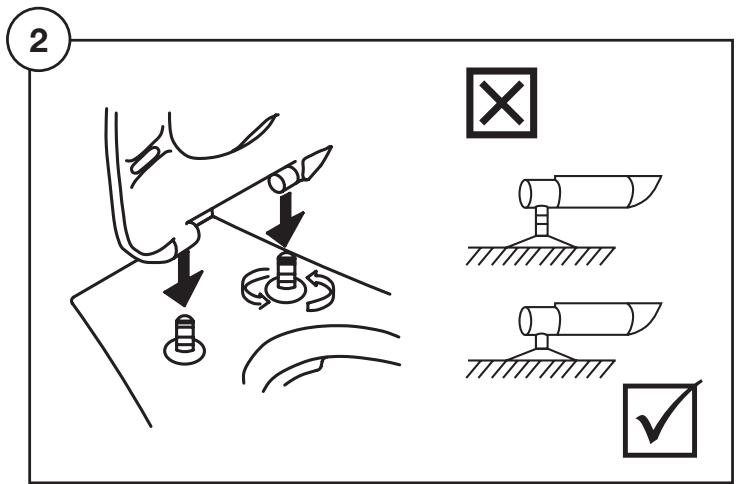

2. Positionner l'abattant sur les fixations et le clipser fermement.

3. Centrer l'abattant par rapport à la cuvette et serrer les écrous rapides avec la clé fournie.

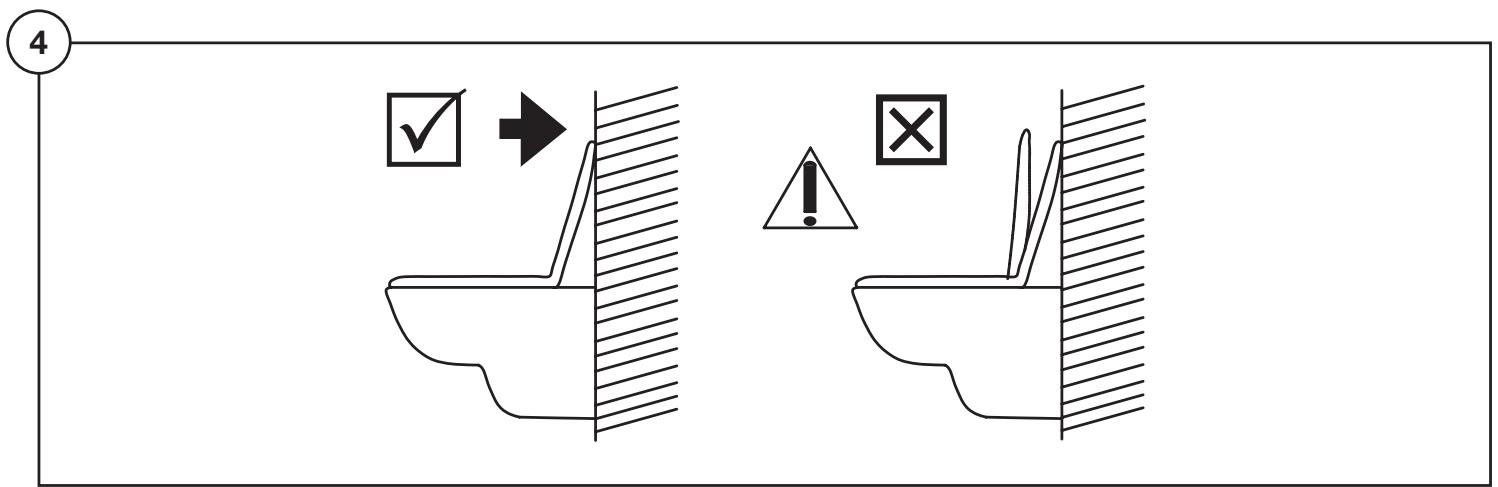

4. Remonter l'abattant pour qu'il soit en appui sur le mur.

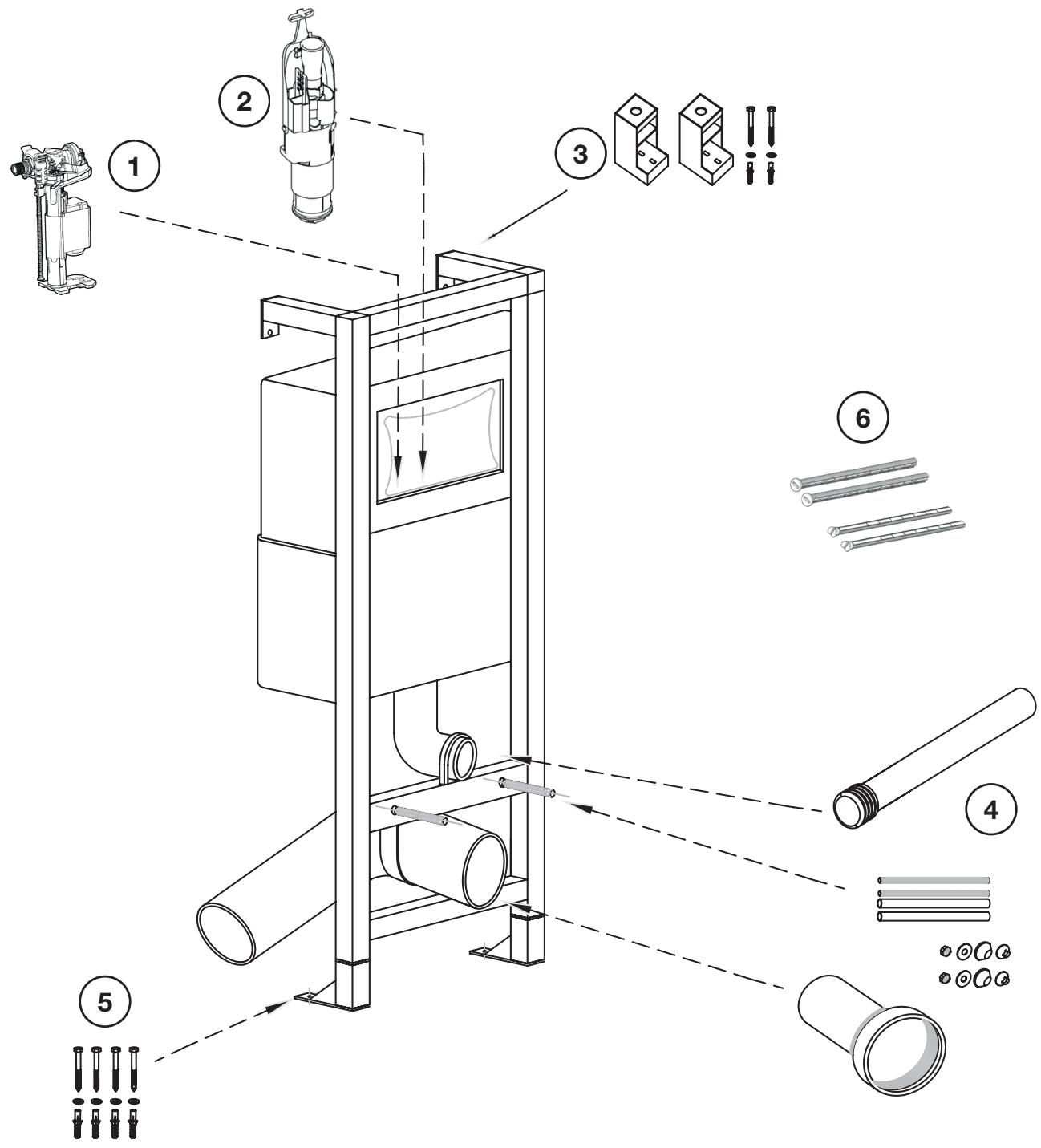

PIÉCES DE RECHANGE BÂTI-SUPPORT & PLAQUE DE COMMANDE

N°	DÉSIGNATION	CODE
1	Robinet flotteur	RTA228NF
2	Mécanisme de chasse	RTA232NF
3	Kit de fixation murale	RTA066NF
4	Kit paroi éloignée	RTA063NF
5	Kit de fixation au sol	RTA065NF
6	Vis pour plaque de commande	RTA062NF

PIÉCES DE RECHANGE BÂTI-SUPPORT & PLAQUE DE COMMANDE (SUITE)

TUNNEL DE SERVICE

Code: RAT179NF

LEVIER DE COMMANDE

Code: RTA236NF

ROBINET D'ARRÉT

Code: RTA231NF

JOINT MECANISME

Code: RTA208NF

PLAQUE DE PROTECTION

Code: RTA235NF

FIXATIONS POUR MÉCANISME

Code: RTA233NF

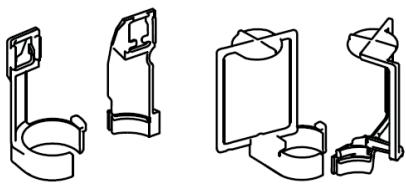

BIELLETTES DE MAINTIEN DE LA PLAQUE DE COMMANDE

Code: RTA229NF

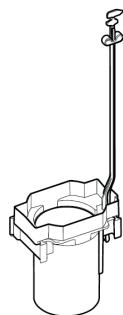

CULOT DE MÉCANISME

Code: RTA234NF

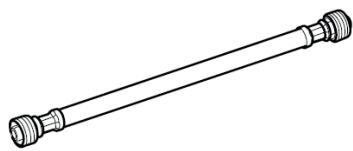

FLEXIBLE

Code: RTA230NF

BAGUE 037 BÄTI-SUPPORT

Code: RTA237NF

JOINT PIPE CHASSE

Code: RTA238NF

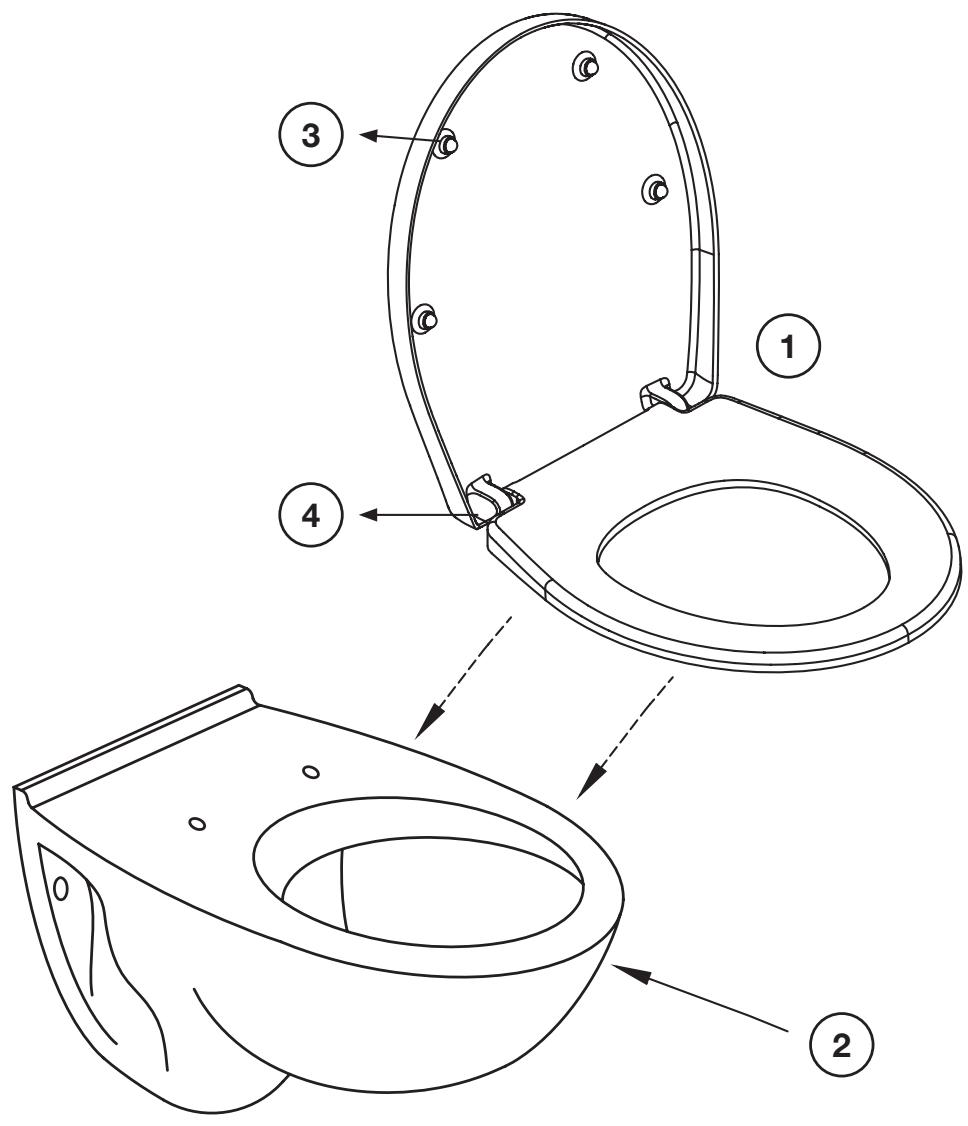

PIECES DE RECHANGE CUVETTE & ABATTANT

N°	DÉSIGNATION	CODE
1	Abattant	E21185-00
2	Cuvette	EDV101-00
3	Tampon	ETA227-00
4	Charnière	ETA226-CP

Ne pas oublier de fermer le robinet d'arrivée d'eau avant toute intervention

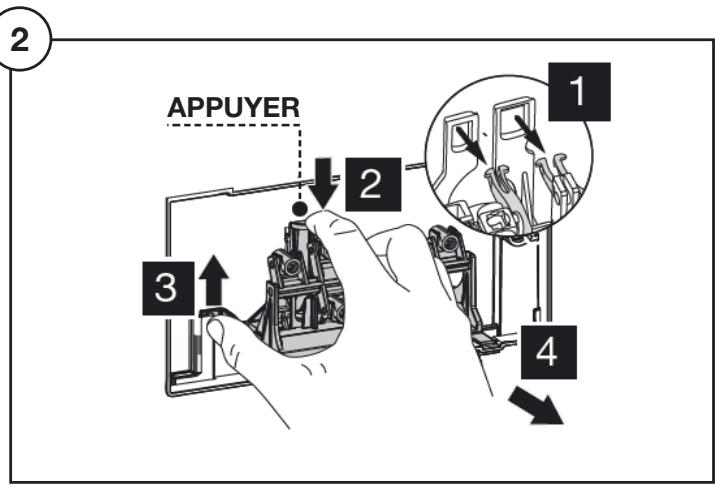

CHANGEMENT OU NETTOYAGE DU JOINT DU MECANISME

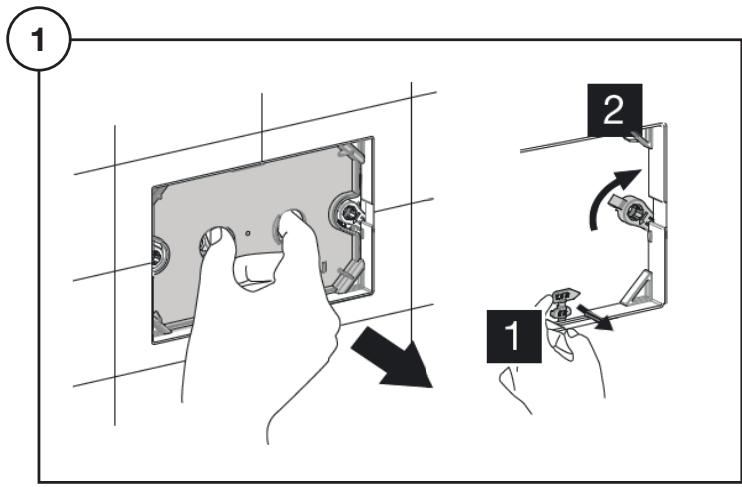

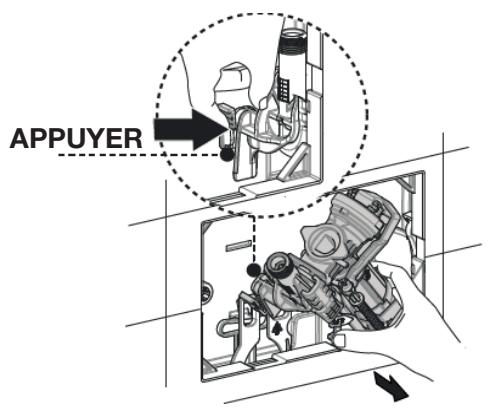

1. Fermer le robinet d'arrivée d'eau et et déclipser la contre-plaque.

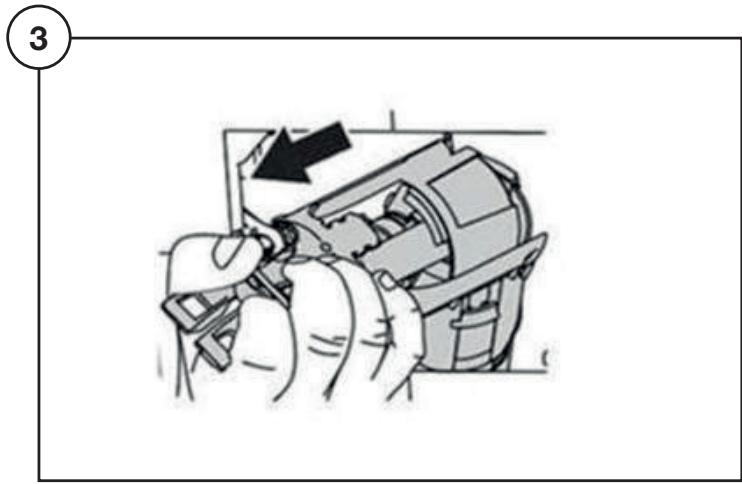

3. Sortir les ergots de leur logement. Retirer le mecanisme tout d'abord en tirant vers le haut puis le pencher.

2. Appuyer sur l'ergot et tirer vers le haut.

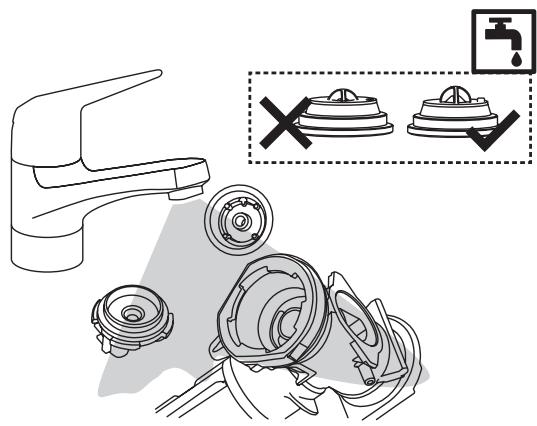

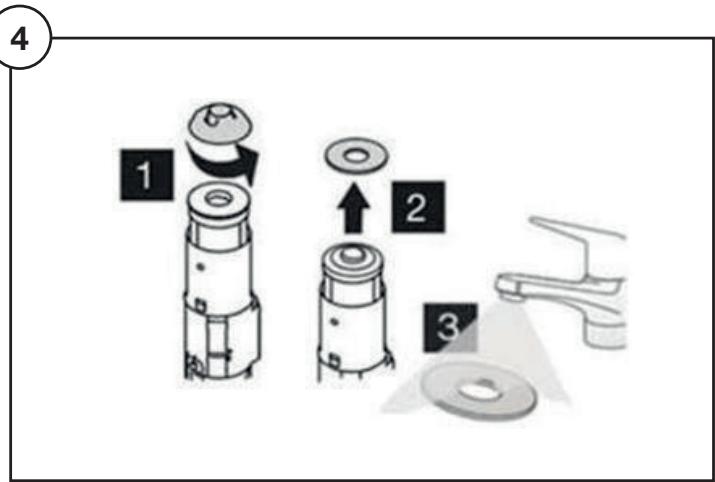

4. Dévisser puis tirer vers le haut pour enlever le joint et le nettoyer

Ne pas oublier de fermer le robinet d'arrivée d'eau avant toute intervention

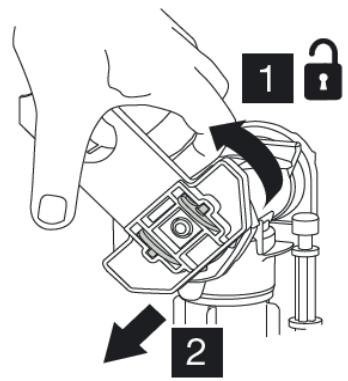

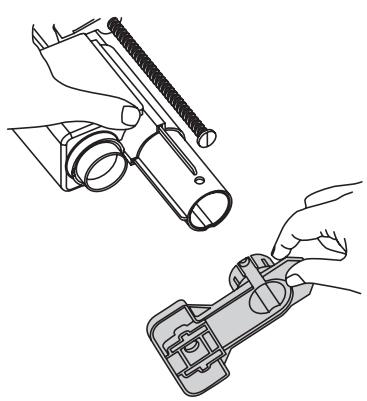

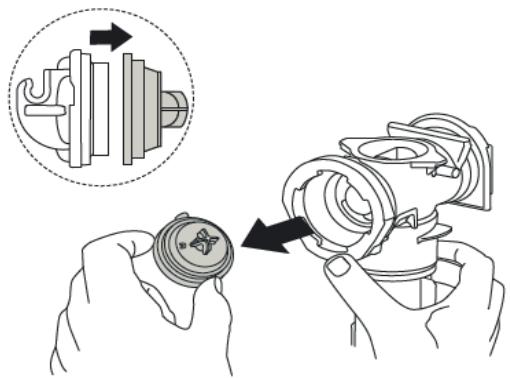

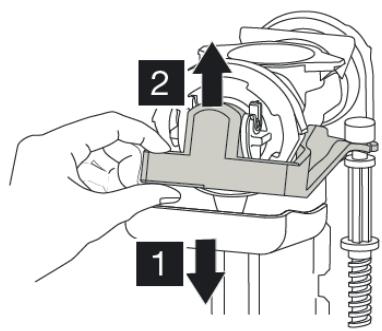

CHANGEMENT DU ROBINET

Déclipser le robinet.

Dévisser le flexible et sortir le robinet du réservoir.

1

2

3

4

5

6

Merci d'avoir besoin la marque Jacob Delafon

Votre produit est le fruit de notre savoir-faire et de notre passion pour le design et l'innovation. Nous sommes convaçus qu'il vous apportera toute satisfaction pour les années à partir.
