Type de produit	Meuleuse d'angle sans fil
Marque	PEUGEOT
Modèle	EnergyGrind-18VBL
Tension de la batterie	18 V
Type de batterie	Lithium-ion
Capacités de batterie disponibles	2,0 Ah / 4,0 Ah / 5,0 Ah
Vitesse à vide	3000 - 7500 min⁻¹ (variable)
Variateur de vitesse	Oui
Démarrage progressif	Oui
Diamètre du disque	115 mm / 125 mm (non précisé, estimation)
Fonctions principales	Tronçonnage, meulage, ébarbage, ponçage, brossage
Sécurité	Carter de protection orientable, blocage d'arbre, poignée latérale amovible
Indicateur de charge batterie	Oui (LED vert)
Contenu du carton	Machine, batterie(s) selon référence, chargeur, carter, poignée, clé, disque
Niveau de pression acoustique LpA	Non communiqué (NC)
Niveau de puissance acoustique LwA	Non communiqué (NC)
Vibrations (valeur totale)	a_b = 2,332 m/s², incertitude K = 1,5 m/s²
Poids (avec batterie)	Environ 1,8 - 2,2 kg (estimation)
Références batterie compatibles	250601 (2,0 Ah), 250602 (4,0 Ah), 250603 (5,0 Ah)
Garantie	36 mois
Entretien	Graissage du pignonage, recharge régulière des batteries (tous les 2 mois)
Norme de conformité	EN 62841

FOIRE AUX QUESTIONS - EnergyGrind-18VBL PEUGEOT

Comment charger la batterie de la meuleuse EnergyGrind-18VBL ?

Inserez la batterie dans le chargeur fourni. La LED du chargeur s'allume en rouge pendant la charge, puis passe au vert lorsque la batterie est prete. Pour preserver la duree de vie, rechargez-la regulierement (tous les 2 mois) et ne laissez jamais la batterie se decharger completement.

Comment monter un disque de meulage ou de tronconnage ?

Assurez-vous que la machine est eteinte et la batterie retiree. Appuyez sur le blocage d'arbre pour empecher la rotation. Utilisez la cle fournie pour desserrer l'ecrou. Placez le disque adapte (disque fin pour tronconnage, epais pour meulage), puis revissez fermement l'ecrou.

Comment utiliser le variateur de vitesse ?

Le variateur electronique permet d'ajuster la vitesse entre 3000 et 7500 min⁻¹. Tournez la molette sur le corps de la machine pour selectionner la vitesse adaptee : vitesse basse pour le poncage ou l'ebarbage, vitesse elevee pour le tronconnage.

Comment orienter le carter de protection ?

Debloquez la vis ou le levier du carter (selon modele), faites pivoter le carter a l'angle desire (generalement entre 0° et 180°), puis resserrez la vis. Assurez-vous que le carter couvre bien le disque pour votre securite.

Quelle batterie est compatible avec ce modele ?

Les batteries 18 V Lithium-ion de references 250601 (2,0 Ah), 250602 (4,0 Ah) et 250603 (5,0 Ah) sont compatibles. Utilisez uniquement des batteries PEUGEOT d'origine.

Comment savoir si la batterie est chargee ?

Lorsque la batterie est inseree dans la machine, appuyez sur le bouton indicateur de charge (ou observez les LED sur la batterie). Les LED s'allument pour indiquer le niveau : vert signifie chargee, rouge signifie faible. Sur le chargeur, une LED verte fixe indique charge terminee.

Quels types de disques puis-je utiliser ?

Utilisez des disques adaptes a votre travail : disques de tronconnage pour l'acier, la pierre ou le beton ; disques de meulage pour ebarbage ; disques a lamelles ou brosses pour le poncage. Respectez toujours le diametre maximal indique (115 ou 125 mm).

Comment entretenir la meuleuse ?

Nettoyez regulierement les grilles d'aeration avec une brosse douce. Graissez le pignonage (engrenages) avec une graisse speciale pour outillage electroportatif. Rangez la machine dans un endroit sec. Rechargez la batterie tous les 2 mois meme si inutilisee.

Que faire si la machine ne demarre pas ?

Verifiez que la batterie est chargee et correctement inseree (clique). Assurez-vous que le blocage d'arbre n'est pas enclenche. Si la LED de charge est eteinte, rechargez la batterie. Si le probleme persiste, contactez un reparateur agree.

Comment changer la batterie ?

Appuyez sur les boutons lateraux de la batterie (si presents) et glissez-la hors de la machine. Pour installer, alignez les rainures et poussez jusqu'au clic. Ne forcez jamais.

MODE D'EMPLOI EnergyGrind-18VBL PEUGEOT

La meuleuse d'angle est conque pour discover*, ébarber avec des disques adaptés pour l'acier, les matériaux de construction (pierre, brique, parpaing, beton armé...) . Associée à de multiples accessoires, elle convient également aux travaux de ponçage et de brossage.

• Il existe des meuleuses allant généralement de 115 à 230 mm de diamètre. Les modèles 115 mm - 125 mm servant le plus souvent à exécuter de petits travaux du fait de leur faible poids et encombrement. Les modèles 230 mm seront à réaliser des travaux lourds.
• La capacité de découpe* des meuleuses dépend en grande partie du type de disque utilisé. Il existe des disques destinés à la découpe de métal, de tôle, de matériaux de construction (pierre, parpaings, etc...).
• Le variateur, si vous machine en est équipée, facilité les travaux d'ébarbage ou de ponçage.
• Le démarrage progressif, si votre machine en est équipée, permet d'entamer la piece à meuler avec plus d'efficacité et de précision.
• La fonction ébarbage consiste à retarder les Bavures occasionnées lors d'une découvert par exemple. Il faut utiliser un disque ajusté au matériel, adopter un angle de travail d'environ 25^ et assurer un mouvement de va et vient constant et régulier.

La fonction de tronçonnage*, consiste à découper perpendicularément le matériel en utilisant un disque adapté.

^* = avec carter adapté non foumi

TIP BLAD - HAAKSE SLLUPER

NL

Disposéz rapidement d'une batterie chargée pour commencer le travail rapidement.

Dés que votre batterie est chargée et préte à l'emploi, la LED s'allume en vert.

FIG. D
04

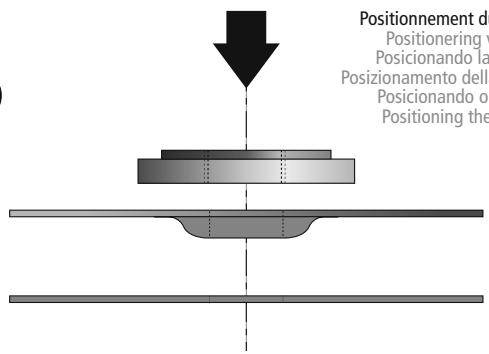

Montage d'un disque fin (tronçonnage)

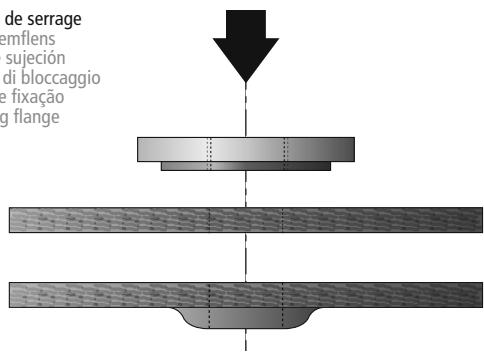

Montage d'un disque écais (meulage)

Variateur électronique

Indicateur de charge : ceux-ci s'allument depuis la mise en marche de la machine

Rechargez votre batterie

Laad de batterij

Recargar la bateria

Recarrefque a bateria

Afin de préserver la durée de vie et performances des batteries, rechargez-les régulément (2 mois). La charge d'une batterie diminue naturellement plus ou moins rapidement en fonction de sa technologie. Ne laissez jamais les batteries se décharger complètement suite à une entreprisesage de longue durée. La technologie lithium-ion implique que la charge de la batterie soit contrôle par une carte électronique. Ce dispositif bloque toute recharge en cas de décharge profonde des éléments internes de la batterie.

Réf.: 250601 - 18 V - 2,0 Ah

Réf.: 250602 - 18 V - 4,0 Ah

Réf.: 250603 - 18 V - 5,0 Ah

FR

Description et repérage des organes de la machine

FIG.A&B

01 Interrupteur marche / arrêt
02 Blocage d'arbre
03 Carter de protection orientable
04 Poignée latérale amovible
05
06
07
08 -
09 -
10 Variateur de vitesse
11 Batterie
12 Indicateur de charge

Contenu du carton

FIG.C

Assemblage de la machine

FIG. D

01 Charger la batterie
12 Montage et démontage de la batterie
03 Montage de la poignée
04 Montage du disque
05 Montage du carter

Fonctionnalité de la machine

FIG. E

01 Mise en marche et arrêt
02 Orientation du carter
03 Utilisation des poignées
04 Utilisation du variateur
05 Contrôle de la charge de la batterie

Remplacement des consommables

FIG. F

01 Changement de disque (Voir assemblage de la machine)
02 -
03 Chargeur

Entretien, recommendations et conseils

Utiliser toujours un disque adapte aux matérielles à travailler et non endommé.

Graissage du pignonage.

EN

Pression acoustique LpA poste opérateur NC

3

Puisance acoustique LwA NC

3

VALEURS DETERMINÉES SUIVANT LA NORME EN 62841

LES NIVEAUX DE PRESSION ACOUSTIQUE OBTENUS IN SITU DÉPENDENT:

• DES NIVEaux REELS DE LA MACHINE CONSIDERÉES, EN PRENANT EN COMPTÉ LES INCERTITUDÉS DÉCLARÉS.
• D'LOCAL et DE L'INSTALLATION DE LA MACHINE. PRÉFÉRÉZ UNE PIECE DONT L'ACQUISITIQUE EST PÉRE DES PIEÇES VIDE À GRANDE RÉSONNANCE. PLACEZ VOUS AUPRÉS D'une FENDET RE CAS ÉCHÉANT.
  DES OUTILS MONTES, DES PIECES TRAVAILLÉES, DES RÉGLAGES CHOISIS,...

VIBRATIONS:

TOTAL DES VALEURS DE VIBRATION (SOMME VECTORIELLE DES TROIS DIRECTIONS) DÉTERMINÉS SELON EN 62841:

a_b 2,332 Incertitude K 1,5m^2 /s^2

L'AMPLITUDE D'OSCILLATION POTÉ ÉTRE UTILISÉE COMME VALEUR DE COMPARAISON D'OUTILS ÉLECTROPORTATIFS. ATTENTION: SI L'OUTIL ÉLECTROPORTATIF EST UTILISÉ POUR D'AUTRES APPLICATIONS, AVEC D'AUTRES OUTILS DE TRAVAIL, L'AMPLITUDE D'OSCILLATION POTÉ ÉTRE DIFFÉRENTE.

VITESSÉ À VIDE: LEERLAUFREHDREZAHL: VELOCIDAD VACING:A: VELOCIDADE NO VÁCUO: VELOCITÀ A VUOTO: NO-LOAD SPEED:

3000-7500 min-1

LIRE LES INSTRUCTIONS AVANT USAGE : LEES VOOR HET GEBRUIK DE INSTRUCTIES : LÉASE LAS INSTRUCIONES ANTÉS DE USAR : LER AS INstruções ANTE’S DA UTILIZAZão : LEGERE LE ISTRUZIONI PRIMA DELL’USO : READ THE INSTRUCTIONS BEFORE USE :

×

PORTER DES GANTS :DRAAG VEILIGHEIDSHANDSCHOENEN:LLEVAR GUANTES DE PROTECCION:UTILIZAR LUVAS DE PROTEÇAÑO:INDOSSARE I GUANTI DI PROTEZIONE:USE RUBBER GLOVES :

×

Déclaré par la présente que,

Verklaart hiermede dat,

Est conforme et satisfait aux normes CE:

Président Directeur Général

20/12/2018

Fait à St. Pierre-des-Corps

Personne autorisée a

constituer le dossier technique :

Christophe HUREL

BON DE GARANTIE

1- Obj de la garantie :

La garantieporteexclusivement surles vicesde fabrication ou les vices de matieres.

Elle nous oblige a l'échange ou à la réparation des pièces reconnues hors usage.

2 - Durée de la garantie :

La garantie est de 36 mois à dater de la livraison du matériel à l'utiliser (facture ou ticket de caisse à fournir).

Les échanges ou réparations faites au titre de la garantie ne peuvent avoir pour effet de prolonger ce-ci.

Les frais de port ALLER sont à la charge de l'utilitaire.

3 - Reserves :

La garantie ne s'applique enaucun cas aux réparations effectuees en dehors de nos réparateurs agreeés.

En aucun cas, durant la période de garantie, le matériel ne devra etree demonted.
